Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка – ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например,

коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии – это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Клеммные, соединительные коробки для греющего кабеля

По наименованию (А-Я)По наименованию (Я-А)По популярности (убывание)По популярности (возрастание)По цене (сначала дешёвые)По цене (сначала дорогие)

org/Product”>

Коробка соединительная УСК 25. М40 В наличии

Коробка соединительная УСК 25.М32 В наличии

Коробки соединительные УСК 16. Р В наличии

Коробка соединительная УСК 16.БН В наличии

Коробка соединительная УСК 16. Н В наличии

Коробка соединительная УСК 12.Р В наличии

Коробка соединительная УСК 12. КН В наличии

Коробка соединительная УСК 12.К В наличии

Коробка соединительная УСК 12. С В наличии

Коробка соединительная УСК 12.БН В наличии

Коробка соединительная УСК 12. Н В наличии

Коробка распределительная КF 9025 Hensel В наличии

Коробка распределительная КF 9105 Hensel В наличии

Коробка распределительная D 9025 Hensel В наличии

Коробка распределительная К 9105 Hensel В наличии

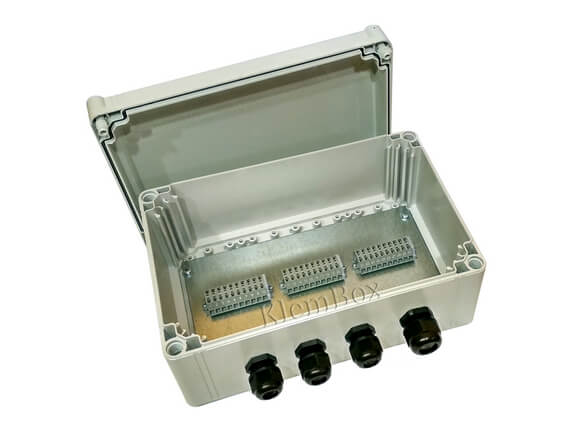

Соединительная клеммная коробка — необходимый элемент любой кабельной системы обогрева. Соединительные и распределительные коробки предназначены для подключения системы к электропитанию. Выпускаются коробки для различных систем обогрева и для разных условий эксплуатации.

Компания «Теплокабель-М» при выполнении работ по установке систем обогрева на основе электрического греющего кабеля применяет соединительные коробки моделей УСК российского бренда ССТ и распределительные коробки немецкого производителя Hensel. Все изделия можно купить в нашем интернет-магазине.

В нашем каталоге представлены отечественные соединительные коробки моделей:

• УСК 12.Р и 16.Р, предназначенные для подключения греющего кабеля постоянной мощности к силовой сети;
• УСК 25.М32 и М40 — коробки для присоединения силовых кабелей к различным электрообогревательным системам;
• УСК 16.Н и 16.БН — для подключения саморегулирующихся электрических греющих лент к силовой сети;
• УСК 12. К и 12.КН — для подсоединения кабелей датчиков температуры и систем управления электрообогревом трубопроводов;
• УСК 12.С — для подвода питания к саморегулируемым обогревательным лентам. Коробка имеет световую индикацию.

Все соединительные коробки УСК имеют высокую коррозионную стойкость, степень их защиты от влаги и пыли — IP66. Изделия сертифицированы в соответствии ГОСТ Р на применение во взрывоопасных зонах.

Продукция Hensel представлена распределительными клеммными коробками для разветвления проводов и кабелей моделей KF 9025, KF 9105, D 9025, K 9105.

11 типов электрических коробок и как их выбрать

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Александра Кей

Факт проверен Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, проверяющая статьи The Spruce на точность и добавляющая ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s Редакционный процесс

Иллюстрация: Ель / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

• 01 из 11

  Металлические и пластиковые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

  Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

  Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы. Металлические ящики более прочные, пожаробезопасные и безопасные.

  Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9).0065 косичка ).

  Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

  Когда использовать пластиковую или металлическую электрическую коробку

• 02 из 11 стандартных прямоугольных коробок

  Ель / Марго Кавин

  • Подходит для: Одиночные выключатели и розетки

  Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер около 2 х 4 дюйма, а глубина варьируется от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

  Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

• 03 из 11

  2-местные, 3-местные и 4-местные коробки

  Ель / Марго Кавин

  • Подходит для: Несколько электрических устройств в одном корпусе

  Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

  Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

  Как пользоваться разборными электрическими коробками

• 04 из 11

  Электрические коробки с круглыми лотками

  Ель / Марго Кавин

  • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

  Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Они могут быть глубиной всего 1/2 дюйма или 3/4 дюйма, и они могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

  Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки нескольких электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

• 05 из 11

  Восьмиугольные и круглые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

  Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

  Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

• 06 из 11

  Электрическая коробка с потолочным вентилятором

  Ель / Марго Кавин

  • Подходит для: Потолочных вентиляторов весом до 70 фунтов или светильников весом от 90 до 150 фунтов в зависимости от номинала светильника

  Электрические коробки потолочных вентиляторов обычно используются для вентиляторов весом до 70 фунтов или светильников весом до 90 фунтов (или более), в зависимости от метода установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

  Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

  Совет

  Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.


• 07 из 11 шт.

  4-дюймовая квадратная коробка

  Ель / Марго Кавин

  • Подходит для: Несколько проводников, проходящих в двух или более направлениях

  Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

  Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

• 08 из 11

  Распределительная коробка

  Ель / Марго Кавин

  • Подходит для: Ограждающие сращивания проводов

  Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединения, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения также можно использовать другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

  Совет

  Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

• 09 из 11

  Крышки электрических коробок

  Ель / Марго Кавин

  • Подходит для: Для защиты различных типов электрических коробок

  Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

  Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

• 10 из 11

  Наружная электрическая коробка

  Ель / Марго Кавин

  • Подходит для: Наружное электроснабжение

  Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

  Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

  Электрические коробки для защиты от атмосферных воздействий

• 11 из 11 шт.

  Удлинители коробок

  Ель / Марго Кавин

  • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностями

  Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

  Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки.

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

старых рабочих электрических коробок по сравнению с новыми рабочими электрическими коробками

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11. 05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Мир электрических коробок может показаться ошеломляющим с точки зрения размеров, материалов и целей. Поэтому начинающему электрику-самоучке может быть полезно разбить электрические коробки на две категории: старые рабочие электрические коробки и новые рабочие электрические коробки.

Старые рабочие ящики помогут вам встроить их в существующую стену без необходимости вырывать больше гипсокартона или штукатурки, чем необходимо. Новые рабочие ящики предназначены для открытых стоек, где видна стеновая система и нет гипсокартона или штукатурки.

Старая рабочая электрическая коробка

Старая рабочая или реконструированная электрическая коробка

Старая рабочая электрическая коробка, которую иногда называют реконструируемой или модифицированной коробкой, может быть вставлена ​​в отверстие в настенном покрытии. Коробка крепится непосредственно к обшивке, а не к шпилькам. Он используется при реконструкции, а не при строительстве новых стеновых систем. Старая рабочая электрическая коробка – это единственный способ добавить коробку к существующей стене, не вырывая при этом значительную часть этой стены.

Старая рабочая коробка — это электрическая коробка для выключателей света, розеток и других устройств, которые устанавливаются после установки гипсокартона на стойки стены.

Термин старая работа (иногда старая конструкция или модернизация) относится к стенам, которые уже закрыты, что делает невозможным доступ к стойкам. Таким образом, старые рабочие электрические коробки крепятся непосредственно к настенному щиту.

Старые рабочие пластиковые электрические коробки вставляются в вырезы в настенных панелях, а затем постоянно удерживаются на месте с помощью пластиковых выступов, которые выдвигаются наружу при повороте по часовой стрелке с помощью отвертки Phillips.

Пластиковые язычки старых рабочих ящиков легко ломаются. Кроме того, винты с крестообразным шлицем, которые контролируют пластиковые выступы, как правило, сделаны из мягкого металла, что затрудняет их плотное закручивание.

Старые рабочие электрические коробки лучше всего размещать в центре стенных полостей или, по крайней мере, рядом. Их нельзя размещать у стенных стоек, потому что крылья, которые удерживают коробки на гипсокартоне, должны выдвигаться наружу на пару дюймов.

Плюсы

• Модернизация установленных стен

• Нет необходимости снимать гипсокартон

• Нет необходимости предварительно резать гипсокартон вокруг коробок

Минусы

• Часто плохое крепление к гипсокартону

• Механизм коробки может быть хлипким

• Нельзя повесить на шпильки

Новая рабочая электрическая коробка

Новая рабочая электрическая коробка

Новая рабочая электрическая коробка — это электрическая коробка, которая крепится к стойкам стены, пока система стены еще открыта, перед установкой гипсокартона. Новый рабочий ящик предназначен для выключателей, розеток и других устройств, которые устанавливаются в стенах.

Термин «новая работа» (иногда новое строительство) относится к стенам, которые еще не закрыты стеновыми панелями. Поскольку рама открыта, эти новые рабочие электрические коробки можно прибить или привинтить к боковым сторонам стоек.

Новые рабочие ящики требуют полного доступа к шпильке. Чрезвычайно сложно, если вообще возможно, прикрепить новую рабочую коробку через предварительно вырезанное отверстие в гипсокартоне и к стойке. Сначала необходимо удалить несколько квадратных футов гипсокартона, затем коробку необходимо прибить или привинтить к боковой или лицевой стороне стойки. Наконец, гипсокартон необходимо разрезать по размеру сечения.

Если стеновая система открытая, предпочтительнее использовать новые рабочие электрические коробки, а не устанавливать старые рабочие коробки после установки гипсокартона. Связь считается более надежной, чем крепление к гипсокартону. Электротехнические нормы предусматривают как старые рабочие, так и новые рабочие ящики.

Недостатком пластиковых коробок с гвоздями является то, что, если их не прибить аккуратно, они могут деформироваться, скручиваться или смещаться. Кроме того, выступы сзади должны частично выбиваться, выступая в роли зажимов. Но эти клапаны — плохая замена настоящим проволочным зажимам, которые крепятся к металлическим ящикам.

Пластиковые и металлические новые рабочие ящики

Металлические коробки существуют уже давно. Металлические коробки в основном используются с кабелем в металлической оболочке. С пластиковыми коробками новичкам легче обращаться, и они могут быть дешевле. Как правило, старайтесь использовать пластиковые коробки с пластиковой проводкой. Этот тип проводки также известен под торговой маркой Romex или общим термином NM.

Когда важна стабильность, у вас не будет лучшего чувства безопасности, чем когда вы можете вкрутить металлическую новую электрическую коробку.
