Крепёжные уголки ROCK для дерева и бетона

Крепежные уголки Rock

Уголки – крепежные изделия, которые активно используются для соединения конструкций между собой. Данные элементы часто применяются в процессе строительных и монтажных работ. Крепежные уголки актуальны и при крупном строительстве, и при мелком ремонте. Это простое и эффективное крепление для соединения различных материалов.

Изделия Rock

Компания Rock изготавливает отличные уголки, которые не уступают по своему качеству импортным аналогам. Продукция этого производителя отличается высоким качеством, прочностью, надежностью, хорошими характеристиками и невысокой ценой. Если вы хотите купить достойную продукцию российского производства, уголки Rock станут хорошим вариантом. Приобрести такие изделия вы можете в нашем интернет-магазине.

Применение

Сфера применения уголков достаточно обширна, они могут использоваться для решения различных задач, среди которых:

• строительство деревянных домов, подсобных помещений;
• монтаж элементов кровли;
• монтаж перекрытий;
• ремонт и отделка зданий;
• облицовка стен и полов деревянными панелями;

• сборка декоративных конструкций;
• монтаж систем вентиляции и отопления;
• сборка мебели
и другое.

Такой крепеж обеспечивает жесткое соединение конструкций. Уголки бывают цельнометаллическими, раздельными и усиленными. Изделия цельнометаллического типа применяются для соединения брусков стандартных размеров. Раздельные варианты подходят для элементов с нестандартными сечениями и габаритами. Усиленные изделия обладают одним или несколькими ребрами жесткости. Данный вид крепежа используется для соединения деревянного бруса с другими материалами.

Изготовление

Уголки производят из высокопрочной стали, что обеспечивает их эксплуатационные возможности. Данные изделия сохраняют свои свойства при механическом воздействии, а также во время эксплуатации в условиях низких температур. Для дополнительной защиты от коррозии элемент покрывают слоем цинка. Помимо этого оцинкованный уголок отличается внешней эстетикой, благодаря чему может использоваться в качестве декоративного элемента.

Изготовление крепежных изделий осуществляется согласно стандарту ГОСТ. На всех этапах работ строго выполняются необходимые технологии. В результате получаются качественный и надежный крепеж.

Ассортимент

В нашем каталоге представлен широкий ассортимент продукции. Вы можете приобрести уголки следующих видов:

• соединительные;
• скользящие регулируемые;
• узкие;
• широкие;
• усиленные монтажные;
• монтажные;
• усиленные;
• анкерные;
• балочные;
• оконные.

Уголок может быть перфорированный или нет, с дополнительной защитным слоем или без него. Изделия отличаются размерами, характеристиками, назначением. Некоторые образцы предназначены для крепления несущих элементов деревянных домов. Другие подходят для соединения обычных конструкций из дерева. В каталоге представлены и уголки, позволяющие соединять разные материалы. Возможности конкретного изделия зависят от его типа и разновидности.

Выбор

Приобретая крепеж, вам необходимо учитывать следующие моменты:

• цель использования;
• размеры, особенности и характеристики изделия;
• тип соединительного материала;
цена.

При необходимости наши консультанты окажут вам помощь в выборе нужного товара. Мы готовы ответить на интересующие вас вопросы. Покупайте качественный крепеж от известного российского производителя. Предлагаем отличные изделия на выгодных для рынка условиях. Оформить заказ на нужную вас продукцию можно прямо на сайте или по телефону. Будем рады видеть вас в числе наших покупателей!

Уголок перфорированный

Уголок перфорированный ВЕСЬ КАТАЛОГ Очистить фильтры

Сортировать: По умолчаниюПо имени (A - Я)По имени (Я - A)По цене (возрастанию)По цене (убыванию)

Подробное описание: крепежный уголок перфорированный, или просто крепежный уголок используется для соединения двух элементов конструкции под различным углом в зависимости от назначения. Он обеспечивает их надежное соединение между собой. Крепежный уголок широко применяется при сборке строительных конструкций, лестниц, мебели и прочего.

  • Крепежный уголок - предназначен для крепления несущих элементов в стропильно-подстропильной системе при строительстве деревянных домов. Обладает высокой несущей способностью не требует врезки и зарезки, тем самым, не происходит ослабление несущей способности узла и конструкции в целом. Не требует применение специального оборудования, инструмента или принадлежностей.
  • Крепежный уголок равносторонний - используются для соединения деревянных конструкций.
  • Крепежный анкерный уголок - используются для соединительного крепления деревянных конструкций под прямым углом в твердый материал.
  • Крепежный уголок ассиметричный - используются для соединения деревянных конструкций.
  • Крепежный уголок под 135 градусов - используются для соединительного крепления деревянных стропил. Рекомендуется для монтажа деревянных конструкций крыш.
  • Крепежный уголок Z-образный - используются для соединительного крепления деревянных конструкций. Рекомендуется для монтажа деревянных конструкций.

Крепежный уголок перфорированный выпускается в различных вариациях, что позволяет подобрать наиболее удобный вариант практически для любого случая.Есть различные виды перфорированного уголка, которые объединяют вместе, следующие критерии:

  • Один и тот же
    материал изготовления
    . Для производства уголка, в обязательной степени должна использоваться листовая сталь, с некоторым содержанием цинка. Понятие "листовая" придаст готовому изделию достаточно большой коэффициент жесткости, благодаря чему, например, усиленный уголок не будет гнуться, и деформироваться, даже при значительной нагрузке снега на кровлю (трехкратный предел превышения допустимой нормы).
  • Одинаковая толщина стали. На самом деле, уголок с разной толщиной стали. Стандартная величина этого критерия составляет 2 мм, при этом усиленная толщина равна - 2,5 мм. Оба варианта исполнения используются достаточно часто, что говорит о спросе на качественную натуральную мебель и долговечные деревянные дома.
  • Не ржавеет, а, следовательно, обладает большим периодом эксплуатации. Благодаря цинку, который входит в сплав вместе со сталью, уголок полностью устойчив к любой непогоде. При этом, если его монтаж выполнен правильно, он, в полной мере, исключит проникание воды и ее прямое попадание на дерево в месте механического соединения.
  • Несмотря на то, что толщина готового уголка достигает всего 2 - 2, 5 мм, полностью готовое изделие обеспечивает достаточно высокий уровень плотности. При этом, чтобы осуществить правильный монтаж, нет необходимости запиливать дерево, что могло бы привести к дополнительным временным затратам.
  • Благодаря перфорированным отверстиям правильной формы и размеров, крепеж уголка следует осуществлять любым удобным вам способом. Это могут быть гвозди с крупным диаметром шляпки, шурупы и самерезы.
  • Наличие специальных ребер жесткости. Здесь выделяют именно усиленный уголок, ребра жесткости которого позволяют иметь более высокое сопротивление механическим повреждениям. Стоимость такого изделия немного выше, чем обычного уголка, но если вы хотите полностью обезопасить свою кровлю от повреждений, лучше переплатите сначала, чем платить после за ее ремонт и модернизацию.
×

Спасибо! Ваша заявка принята. Наш менеджер свяжется с Вами в ближайшее время.

Наш рейтинг: 4,8 (Голосов: 25 из 30) ★★★★★

Уголок для крепления деревянных конструкций

Уголок для крепления деревянных конструкций: советы по выбору и применению

Какой бы ни была технология строительства загородного дома, значительная часть элементов конструкции в любом случае изготавливается из дерева. И это понятно – материал доступный, надежный и достаточно простой в обработке. Но есть и у него тонкие места: при высыхании древесина изменяется в размерах. Это грозит выдавливанием метизов и ослаблением  соединительных улов. Предотвратить разрушение поможет перфорированный крепеж, и в первую очередь - стальной уголок, используемый для крепления деревянных конструкций.

Секреты выносливости

Без уголка немыслимо строительство стропильной системы. Он настолько надежно соединяет балки, что крыше нипочем колоссальные нагрузки, которая она испытывает под давлением кровельного пирога и финишного покрытия, ветра и атмосферных осадков. Он обеспечивает прочность межэтажных и цокольных перекрытий, так как отвечает за крепление деревянных элементов к бетонным, кирпичным и металлическим поверхностям.

Отвечает со всей серьезностью, ведь самый простой равносторонний уголок 70х70 мм, масса которого составляет всего 100-110 г, выдерживает нагрузку на сгиб 430 кг, а на разгибание - 270 кг. Секрет выносливости - в равномерном распределении нагрузки по площади изделия, поэтому в нем значение имеет буквально все.

МАТЕРИАЛ. Производят уголок для крепления деревянных конструкций на основе двух видов стали.

  • Толстолистовая горячекатаная сталь марки Ст3сп или холоднокатаная - марки 02 (08ПС, 08Ю), обладающие прочностью, пластичностью и устойчивостью к механическим воздействиям. Для увеличения срока службы металл подвергают горячему цинкованию. Толщина цинка должны быть не менее 230-275 г/кв.м, что исключает отслоение покрытия. Такие перфорированные уголки предназначены для применения в закрытых помещениях, где нет прямого воздействия атмосферной влаги, а также в средне агрессивных средах.
  • Нержавеющая сталь, в которой содержание хрома составляет 16-18 процентов, что гарантирует изделиям высокие прочностные свойства и коррозионную стойкость. Их можно применять в условиях повышенной влажности и агрессивной среды.

ТОЧНОСТЬ ИЗГОТОВЛЕНИЯ. Уголок для крепления деревянных конструкций относится к числу металлических изделий, для которых точность изготовления чрезвычайно важна. Если его толщина должна составлять 2-2,5 мм, то даже минимальные отклонения от нормы могут привести к печальным последствиям.

Точность изготовления уголкам обеспечивает метод холодного формирования изделий. В его процессе рулонную сталь с помощью установки для лазерной резки делят на заготовки, затем с применением листогибочного пресса придают им нужную форму, после чего на координатно-пробивном прессе наносят перфорацию.

ФОРМА. Уголок представляет собой стальную пластину, согнутую пополам или со смещением в одну из сторон. Г-образное сечение обеспечивает ему настолько плотное прилегание к соединяемым деталям, что способствует созданию практически монолитной конструкции. В исключительных случаях уголки сложены под углом не 90 градусов, а 135.

Линия сгиба является своеобразным ребром жесткости, увеличивающим несущие способности крепежа. Для усиления этого качества иногда в процессе производства создают 1-2 дополнительных ребра жесткости, разместив их перпендикулярно сгибу.

ПЕРФОРАЦИЯ. Наличие на поверхности уголка нескольких отверстий разной величины снижает массу изделия и расширяет диапазон используемых крепежных элементов. Их расположение помогает равномерно распределить нагрузку, а диаметр соответствует подходящим метизам:

  • ершеные гвозди с конической головкой для крепления в деревянные конструкции - 4,5; 4,8; 4,9; 5,2 мм;
  • гвозди оцинкованные конусообразные - 4,0 мм;
  • саморезы и шурупы - 6; 6,2 мм;
  • болты для создания скользящего соединения - 9; 11 мм;
  • анкерные болты с шестигранной головкой для крепления в бетонное основание или кирпичную кладку - 7,0; 9,0; 10,5; 11,0; 13,0; 13,3 мм;
  • оцинкованные анкеры - 8,0; 10,0; 12,0 мм;
  • оцинкованные анкерные болты с гайкой для создания скользящего соединения - 6,5; 8,0; 10,0; 12,0 мм.

МОНТАЖ. Уголок для крепления деревянных конструкций может монтироваться как с помощью врезания в древесину, так и без него, что облегчает работу и не требует специального оборудования.
А вот к выбору метизов надо подходить осмотрительно, отказавшись от саморезов их черного металла и китайских гвоздей с шурупами. Они являются больше, чем средством фиксации, а нитями, “сшивающими” каркас здания, заменить которые при обрыве будет затруднительно.

Компания «МетПромИнтекс» отвечает за высокое качество перфорированного крепежа. Уголок, предназначенный для крепления деревянных конструкций, полностью соответствует государственным стандартам, начиная от уровня стали, которая является залогом долгого срока службы, и заканчивая точностью изготовления, что позволяет надежно зафиксировать элементы строения любой сложности.

Наши консультанты помогут вам определиться с выбором и количеством необходимых креплений в зависимости от места их применения и предполагаемой нагрузки. А выбор действительно непростой, учитывая многообразие видов, которые отличают данный крепеж.

Виды перфорированного уголка

  1. Крепежный уголок, монтажный (KU). Применяется для соединения и фиксации элементов конструкции под углом 90 градусов, где нет высокой нагрузки на прогиб. Востребован для крепления бруса, межэтажных и чердачных балок перекрытия, прогонов и стоек. Используется также при монтаже каркасных конструкций, в которых необходимо крепление деревянных элементов к основанию из другого материала: бетона, кирпича, металла. Стандартные размеры: длина и высота - от 50 до 150 мм; ширина - от 35 до 90 мм; толщина стали - от 1 до 2,5 мм.
  2. Усиленный крепежный уголок (KUU). Это равносторонний уголок аналогичного вида, только оснащенный 1-2 ребрами жесткости на сгибе. Они обеспечивают изделию повышенную несущую способность, что позволяет его использование в конструкциях более ответственного назначения, а также при соединении бруса и балок крупного сечения с другими материалами: кирпичом, газобетоном, металлом. Изготавливают уголки из стали толщиной 2-2,5 мм, длина и высота изделий находятся в пределах 70-130 мм, ширина составляет от 40 до 100 мм.
  3. Крепежный уголок анкерный (KUA/KUL). Он отличается непропорционально большой высотой. К его помощи прибегают, когда требуется крепление вертикальных деревянных конструкций к жесткому горизонтальному основанию. Например, при установке столбов, стоек и колонн, а также для закрепления фасадных систем здания или элементов внутренней отделки. Стандартная длина и ширина изделий составляют по 40 мм, тогда как высота может быть 80, 120, 200 мм. Толщина металла - от 2 мм.
  4. Крепежный уголок ассиметричный (KUAS). Это изделие, согнутое тоже под прямым углом, но имеющее разную высоту и длину сторон. Это позволяет использовать данные крепления в специфических условиях, где применение равностороннего уголка невозможно или нецелесообразно. Чаще всего речь идет о соединении деревянных стоек и балок между собой или с бетонными и стальными каркасами, а также для жесткой фиксации деревянных столбов, опор, стоек и колонн к фундаменту под прямым углом с помощью анкерных креплений. Длина такого уголка находится в пределах 90-140 мм, ширина - от 40 до 90 мм, а высота ­- от 40 до 60 мм.
  5. Крепежный уголок скользящий (KUC). Это многофункциональный элемент в виде пластины, согнутой под прямым углом. Но наряду с круглыми отверстиями под саморезы он имеет удлиненную выемку под болты, позволяющую гибко изменять соотношение между соединяемыми поверхностями. Его используют для монтажа двух элементов, один из которых будет подвижен при усадке деревянных стен, стоек и брусьев. Нужен он и при возведении перегородок в бревенчатых домах, и при креплении деревянной балки к несущей стене. Стандартная ширина изделий составляет от 120 до 220 мм, а длина и высота - от 40 до 60 мм.
  6. Крепежный уголок под 135 градусов (KUS). Он представляет собой перфорированную стальную пластину, согнутую ровно посередине под соответствующим углом. Такие изделия в основном востребованы при возведении крыш и навесов для скрепления между собой деревянных стропил.  Как правило, толщина металла составляет  2 мм, ширина уголка - от 55 до 90 мм, высота и длина - от 70 до 105 мм.
  7. Крепежный уголок Z-образный (KUZ). Этот элемент представляет собой пластину, согнутую в двух местах под углом 90 градусов. Применяется для многоуровневых соединений деревянных конструкций, в частности, крепления балок, стоек и бруса, входящих в стропильную или несущую системы. Монтируется как к деревянным, так и к стальным, и бетонным элементам, играя роль кронштейна. Крепежный уголок Z-образный усиленный (KUZUS) имеет дополнительное ребро жесткости, поэтому работает в многоуровневых соединений деревянных конструкций при повышенных нагрузках. Стандартная толщина металла - 2-2,5 мм, длина - 35-55 мм, высота - 70-105 мм, ширина - 55-90 мм.

Монтаж деревянных конструкций с помощью крепежных пластин

При проведении любых строительных работ одним из самых важных элементов, влияющих на прочность строительных конструкций, считаются детали крепежа. Технология деревянного строительства  с использованием гвоздей или без них осталась в прошлом.

Использование новых технологий пришло на смену привычным дедовским методам.Сегодня известно о трех способах крепления конструкций из дерева. Традиционный вариант – с использованием топора, молотка и обычных крепежных изделий (гвоздей и скоб). Следующие два варианта  – крепежная пластина илисоединительная перфорированная пластина.

Традиционный вариант состоит в установке деревянных элементов «в паз» - нужно развернуть что значит креплени в ПАЗ, из-за чего уменьшается сечение и могут происходить аварии.

Дело в том, что при уменьшении сечения снижается несущая способность отдельных узлов и конструкции в целом.

Крепежная пластина

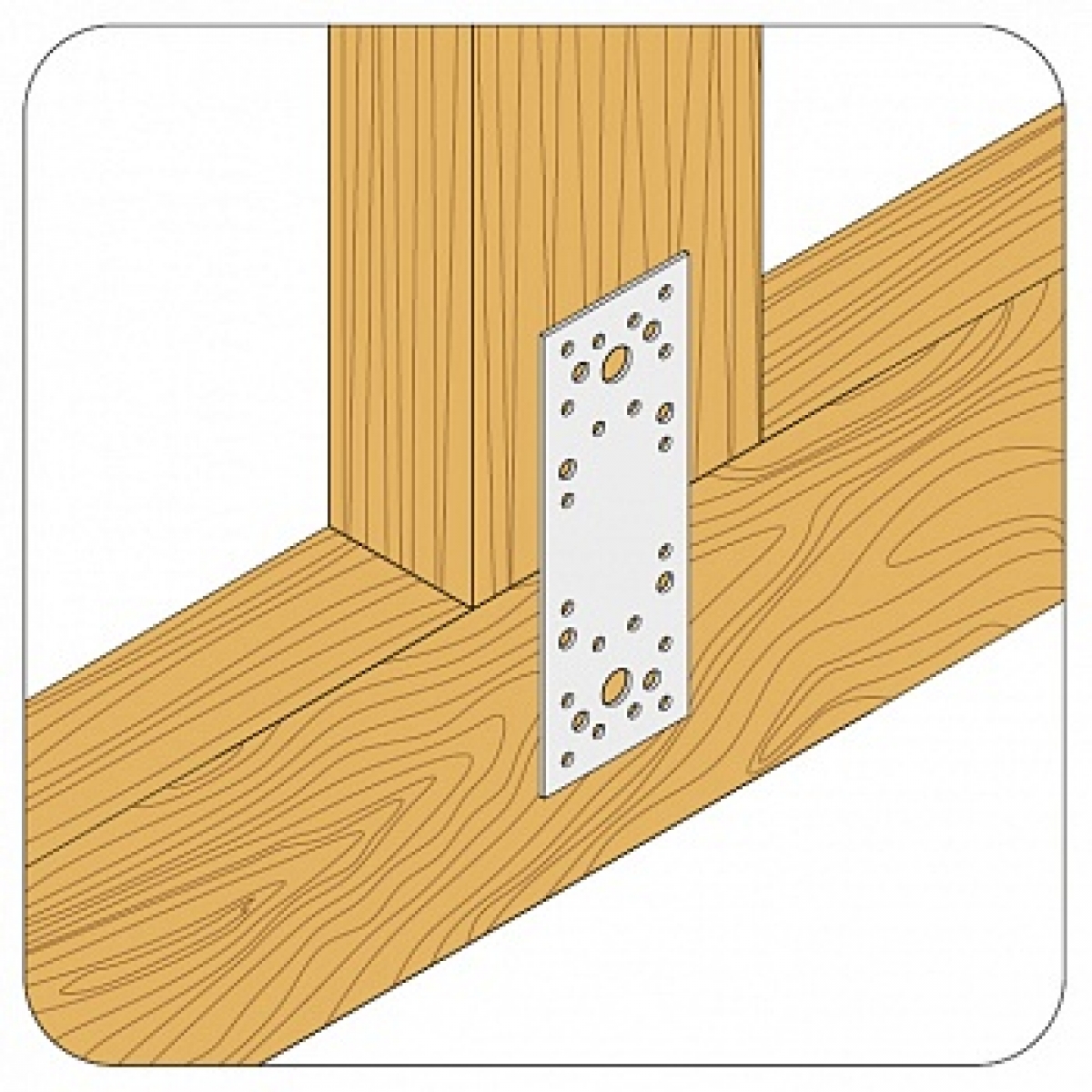

Второй способ связан с использованием крепежной пластины.Для этой пластины характерно выдерживать высокие нагрузки. Ее целесообразно использовать для крепления тяжелых деревянных конструкций.На величину нагрузки, которую способна выдерживать конструкция, влияет толщина пластины и размеры шурупов и болтов.

Используют крепежную пластину при креплении конструкций, в которые входят доски, бревна, брус. Особенно часто используется крепление при помощи крепежных пластин таких элементов, как стропила, стропильные фермы и другие строительные элементы.

Крепежную пластину считают одним из надежных и прочных элементов крепления конструкций из дерева. По сути, она является металлической пластиной, для изготовления которой используют холоднокатаную оцинкованную сталь, толщина которой составляет 1 – 2,5 мм.

Крепежная пластина называется также перфорированным крепежом, из-за специальных отверстий, расположенных по всей ее длине особым образом, с различным диаметром.

Благодаря такой специфике ее крепление производится при помощи различных гвоздей, шурупов, болтов, при этом древесина не раскалывается. Крепежные пластины производятся по пяти стандартным размерам (по аналогии с крепежными уголками).

Соединительная пластина

К третьему способу крепления относятся соединительные пластины. Так же как и крепежные пластины изготавливаются из холоднокатаной оцинкованной стали, толщина которой составляет 1 – 2,5 мм.

Наличие цинкового покрытия значительно повышает антикоррозийную стойкость.

С помощью соединительных пластин соединяют деревянные конструкции в одной плоскости. Этот способ признан самым прочным и надежным способом крепления конструкций из дерева. Пластина обладает отверстиями одинакового диаметра по все поверхности. Эти факторы позволяют выполнять удобное крепление пластины к деревянному изделию.

Основным отличием между соединительными и крепежными пластинами является их принцип крепления с деревянными конструкциями.

Для крепления крепежных пластин применяют не только гвозди и шурупы, но и болты, шестигранные шурупы для бруса, анкеры, под которые в заводских условиях просверливают два отверстия.

Крепление соединительных пластин выполняется гвоздями шурупами, саморезами по дереву. Ассортимент размеров соединительных пластин гораздо шире, поэтому и диапазон отверстий больше.

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

перфорированный крепеж для дерева, перфорированный крепеж для деревянных конструкций, крепежный уголок перфорированный, крепежный усиленный уголок перфорированный, крепежный уголок равносторонний перфорированный, крепежный анкерный уголок перфорированный, крепежный ассиметричный уголок перфорированный, крепежный уголок под 135 градусов перфорированный, крепежный уголок z образный перфорированный, крепежная пластина перфорированная, пластина соединительная перфорированная, опора бруса открытая, опора бруса закрытая, опора балки, держатель балки, скользящая опора для стропил, перфорированная монтажная лента, перфорированная лента для вентиляции, изделия перфорированные, крепеж перфорированный, перфорация

ТЕЛ. 8 (495) 517-15-67

8 (925) 561-00-70
e-mail:

[email protected] ru

У нас лучшие цены на
кровельные и фасадные материалы
и монтажные работы!


Допуск к кровельным и фасадным работам:



Последние объекты:

монтаж сайдинга
(цокольные панели)

монтаж мягкой кровли



Продажа и монтаж
кровли и сайдинга:
Москва и Подмосковье
- Калужское ш.
- Киевское ш.
- Минское ш.
- Можайское ш.
- Успенское ш.
- Рублевское ш.
- Новорижское ш.
- Волоколамское ш.
- Пятницкое ш.
- Ленинградское ш.
- Дмитровское ш.
- Ярославское ш.
- Щелковское ш.
- Энтузиастов ш.
- Носовихинское ш.
- Рязанское ш.
- Новорязанское ш.
- Каширское ш.
- Симферопольское ш.
- Варшавское ш.
- Московская область.


Строительная компания Хоромофф.
Проектирование и строительство домов, коттеджей под ключ в Москве и Подмосковье.

РУСДОРИНФО
производство дорожных знаков
изготовление дорожных знаков


РУСДОРПРОЕКТ
проектирование автомобильных дорог




Уголки для вагонки: деревянные, пластиковые, размеры

Отделка вагонкой и снаружи, и внутри здания используется весьма охотно. Свойства обшивки заметно зависят от качеств материала изготовления, но общим остается способ монтажа: методом соединения шип в паз. Он обеспечивает кратчайшие сроки работ и прекрасную стойкость полученной поверхности.

Плинтус

Комплектующие для вагонки

И деревянные, и пластиковые ламели представляет собой отделочные доски разной ширины и толщины с длиной, как правило, около 6 м. Изделия из дерева сохраняют свою природную фактуру и цвет. Из пластика могут окрашиваться самым разнообразным способом, иметь разную степень светоотражения – от матовой до зеркальной поверхности, или имитировать какой-либо природный материал – дерево, камень, кирпичную кладку.

Для внешней обшивки, а также для оформления комнат с повышенной влажностью предпочтительнее изделия из пластика. Для внутренних жилых помещений, а также лоджий или балконов чаще используется деревянная обшивка.

Однако и тот и другой материал не может применяться самостоятельно. Ламели соединяясь друг с другом, образуют плоскость. А фасад здания или жилая комната включает также углы, оконные и дверные проемы, другие архитектурные элементы. Чтобы соединить все облицовочные плоскости и используется уголок для вагонки.

Уголки для деревянной отделки

  • В отличие от изделия из пластика этот вид ламелей нуждается в куда меньшем количестве комплектующих. Уголки для вагонки из дерева выпускаются двух видов.
    • Внутренний – предназначен для перекрытия стыков и щелей между смыкающимися стенами. Тыльная сторона изделия всегда имеет прямой угол. Размеры различаются весьма заметно, так как ширина для маскировки может понадобиться разная. К наиболее популярным размерам относят изделия с гранями 20*15, 20*20, 20*30 мм.

Если тыльная сторона цельная, то деталь применяется в тех случаях, когда одна из ее граней выполняет роль лицевой поверхности. Если срезанная, то есть, в разрезе напоминает трапецию, то используется тогда, когда под отделкой прячут кабели.

  • Наружный – здесь величину в 90 градусов имеет внутренний угол. Размеры деревянных уголков для вагонки колеблются даже в более широких пределах, так как на наружном стыке, как правило, возникает больше сложностей с укладкой материала. Толщина изделия достигает 8 мм, грани, обычно, имеют одинаковую высоту.
  • Также к комплектующим относится плинтус – потолочный и напольный. С его помощью перекрывают стыки между отделкой стены и потолка или пола. Разница между изделиями исключительно в декоративности.
  • Нащельник – профилированная рейка, используемая для маскировки щелей в обшивке. Может иметь вид обычной плоской тонкой дощечки, а может быть весьма декоративной.

На фото можно увидеть разнообразные деревянные уголки для вагонки

Уголки для пластиковых ламелей

Отделка из пластика нуждается в куда большем количестве комплектующих. В какой-то степени это связано с невысокой механической прочностью изделия и его большой легкостью. Дополнительные специальные элементы значительно повышают общую стойкость отделки.

  • Стартовый и финишный профиль – специальная планка, в которую закрепляют первую и последнюю ламель. Необходима она не столько самой ламели, сколько собранной поверхности.

  • Соединительный профиль – нередко длины ламелей недостаточно, чтобы перекрыть фасад. Соединительный элемент позволяет состыковать элементы торцами.
  • Пластиковые уголки для вагонки выпускаются трех видов. Наружные и внутренние – их строение аналогично вышеописанному, и универсальные для ламинированный панелей. Эти уголки можно использовать для отделки любых внутренних и внешних углов, и даже тех из них, величины которых далеки от 90 градусов.

  • Потолочный и напольный плинтус – элемент необязательный, так как его может заменить L-профиль.
  • Околооконные планки – комплектующие для внешних работ. Могут быть заменены универсальным F-профилем. Последний применяется для обшивки и оконных, и дверных проемов.

Общим при монтаже пластиковых ламелей как облицовки фасада, так и внутренней отделки является правило: в первую очередь устанавливаются комплектующие – уголки, стартовая планка, околооконные рейки, соединительный профиль, и лишь затем начинается сборка. Финишная планка закрепляется перед установкой последней панели.

Смотрите также:

Повышаем надежность деревянной конструкции - крепеж. Особенности использования

Выбор крепежа – только на первый взгляд вопрос простой, а на самом деле очень ответственный. Самая главная причина, зачем он, в принципе, нужен – это повышение надежности деревянной конструкции. При этом не требуется вырезать сложные столярные соединения, а значит, несущие способности балок и брусьев не страдают. Вдобавок, древесина – ведь не самый прочный материал и подвержена расширению, сжатию, образованию сколов. Если правильно рассчитать и подобрать систему соединений, то можно избежать деформации и разрушения конструкций из дерева. К примеру, балка не будет прогибаться, если крепеж выдерживает соответствующую нагрузку

Любой проект деревянного дома сегодня обязательно включает не только расчеты по фундаменту, стенам и кровле, но и необходимый комплект крепежа. С помощью различных видов креплений элементы каркасов, ферм и других конструкций соединяются по ширине, длине или под углом. Пожалуй, самое широкое применение сегодня получил перфорированный крепеж – он универсален и надежен, имеет высокую грузоподъемность, представлен большим количеством разновидностей. В качестве сырья всеми производителями сегодня используются высокопрочные низкоуглеродистые и среднеуглеродистые стали (содержание углерода не более 0,4%).

Может показаться, что крепеж – это слишком дорогое удовольствие, дополнительные затраты. Но на самом деле при его использовании объем древесины, который потребуется, к примеру, на строительство кровли, уменьшится как минимум на 20%, а то и на 30%, за счет уменьшения сечений балок без потери качества. В сфере крепежа для деревянных конструкций есть традиционный, проверенный временем ассортимент и новинки. Рассмотрим все подробно, исходя из типа креплений.

Уголки

Уголки с толщиной металла от 1 мм являются самым распространенным видом крепежа, а также самым экономным по расходованию средств и времени. Уголки не требуют врезки, поэтому положительно влияют на несущие способности деревянных конструкций. В основном, их выбирают для соединения горизонтальных элементов с вертикальной несущей поверхностью. Нужно точно знать размер и ту нагрузку, на которую рассчитана деревянная конструкция.

Уголки производят со сторонами (полками) равной или разной длины, с отверстиями для болтов, шурупов или саморезов (перфорированные), простые или усиленные. Они легко устанавливаются и не требуют специальных инструментов. Уголки выпускаются в широкой номенклатуре размеров, но могут быть изготовлены и под индивидуальный заказ. В этом случае необходимо провести тщательный замер и определиться с количеством и типом креплений.

Уголки с равными сторонами используются при монтаже стропильных систем, что значительно ускоряет и упрощает процесс. Для широких балок требуются широкие уголки, для узких – соответственно, узкие.

Неравнополочные (или анкерные) уголки относятся к самому популярному виду крепежа; они требуются при соединении деревянных балок между собой, а также с каркасными элементами из других материалов – стали, бетона, кирпича. Кроме того, они используются для прочной фиксации столбов, колонн и опор.

Усиленные уголки – также один из самых ходовых типов крепления с толщиной металла, как правило, 2–3 мм. Они имеют одно или несколько ребер жесткости на сгибе и применяются для соединения деталей в кровельных и фасадных конструкциях.

В части плоскости между прямыми линиями уголки могут быть не только прямыми, но также тупыми (обычно 135 градусов). Они подходят для соединения элементов стропильной системы.

Пластины

Пластины делятся на крепежные и соединительные. Крепежные пластины фиксируют сразу несколько элементов. Они используются в домостроении для горизонтальных и вертикальных соединений деревянных элементов, оптимальны для стыков в перегородках стропильной фермы, подходят также для Т-образных пересечений и при скреплении торцами. Пластины имеют отверстия для саморезов и болтов, изготавливаются из листовой стали и покрыты антикоррозийным составом, что обеспечивает их прочность и надежность.

Соединительные пластины выполняют те же функции, что и крепежные, но при этом они чуть больше по размеру (длиной – до 100 мм, шириной – до 1200 мм). Самые востребованные простые пластины имеют толщину 2 мм, усиленные – 4 мм. Кроме того, соединительные пластины отличаются от крепежных тем, что перфорация для шурупов у них более частая и одинакового диаметра. Это позволяет закреплять балки и другие элементы под любым углом.

Для усиления прочности и несущей способности деревянной конструкции применяется перфорированная монтажная лента. Одно из главных ее достоинств и отличий от других пластин заключается в том, что она универсальна (отверстия для болтов и шурупов просверлены таким образом, что подойдут для различных конструкций) и может прослужить длительный срок – до 10 лет.

Еще одна разновидность пластин – это так называемые металлические зубчатые пластины (МЗП). Их штампуют из оцинкованной стали и нарезают под нужные размеры. В итоге получается лист с рядами гвоздей с общим основанием. МЗП запрессовывают в местах соединения. Такая технология позволяет создавать абсолютно идентичные конструкции (к примеру, стропильные фермы), экономить время, бюджет и материалы. Однако необходимость специального пресса и абсолютно ровной поверхности для вдавливания таких пластин в деревянную конструкцию делает ее более подходящей для промышленного производства, чем для индивидуального строительства, если это не крупный загородный дом.

Опоры

Опоры – это металлические оцинкованные крепежи и кронштейны для деревянных балок и брусьев, которые позволяют стыковать их под прямым углом друг с другом или с другими элементами (в том числе из других материалов). Кроме стандартных опор, точно соответствующих размерной номенклатуре брусьев, существуют также регулируемые по ширине кронштейны.

По принципу крепления опоры бывают открытые и закрытые. У первых конструкция находится на виду, у вторых балка или брус при установке придавливает «ушки» опоры, частично скрывая ее за деревянным элементом. Это делается для повышения надежности крепления. Скрытый кронштейн позволяет полностью спрятать крепеж внутри балки. Для этого на торце пропиливается узкое вертикальное отверстие (туда войдет кронштейн, закрепленный на несущей стене) и отверстия для штифтов, которые окончательно зафиксируют крепеж. Оптимальный размер кронштейна – две трети высоты балки.

Для стропил производится свой, особый вид крепежа – скользящая опора. Этот кронштейн с уголком со специальной петлей – самый незаменимый элемент крепления, который дает возможность смещения стропил относительно мауэрлата (строительной балки) во время естественной усадки дома. По оценкам специалистов, подвижность сруба может достигать 15%, и если при этом крепление стропил будет жестким, то кровельная система неизбежно подвергнется деформации. Скользящие опоры производятся из низкоуглеродистой стали – прочной и пластичной, и обрабатываются антикоррозийным составом.

Бороться с естественной усадкой, вернее с ее негативными последствиями, помогает еще одно крепление под названием анкер регулировочный по высоте. У него существует как минимум еще четыре названия: строительный домкрат, регулировочный винт, винтовая опора, компенсатор усадки. Анкер представляет собой многофункциональный крепеж, состоящий из винта и двух площадок с гайкой и шайбой. Он ставится под основание опорных колонн и регулирует их по высоте, таким образом, контролируется равномерная усадка сруба. Регулирование происходит с помощью гайки и шайбы. Компенсатор прослужит минимум пять лет и позволит сохранить стены и внутреннюю отделку в целости.

Отдельный вопрос – крепление несущих балок при монтаже пола или потолка. Для этих целей используются опоры под названием держатели балки, которые выпускаются по форме правые и левые. Этот крепеж прочно закрепляет балку, исключает ее провисание и деформацию. Важно отметить, что устанавливается крепеж очень просто, без специальных инструментов и бригады строителей.

Отдельный вид крепежа разработан для колонн. Эта конструкция представляет собой опорную пластину с отверстиями под анкерный (или дюбельный) крепеж и квадратный короб или полый цилиндр, в который и вставляется колонна. Такие опоры бывают закладные и свободного опирания, регулируемые и нерегулируемые, скрытые и открытые. Опора крепится на бетонный фундамент анкерными болтами, защищает основание колонны, предотвращает гниение дерева и надежно закрепляет тяжелый элемент без бетонирования.

Все перечисленные стальные крепежные элементы должны быть фирменными изделиями – только тогда можно гарантировать, что они смогут выдержать расчетные нагрузки. Среди лидеров регионального рынка крепежных изделий необходимо выделить европейского производителя крепежной фурнитуры Simpson Strong-Tie, чья продукция считается образцом для рынка, ЗАО «НПФ «Петротех», которое выпускает крепежные детали методом холодной штамповки с 2000 года, тесно сотрудничая с научно-исследовательскими центрами при разработке новой продукции.

Виды строительного крепежа

К крепежу для деревянных конструкций необходимо отнести саморезы, шурупы и болты. В первую очередь, они требуются для монтажа соединительных элементов – уголков, пластин, опор. Кроме того, такой крепеж может применяться в тех случаях, когда не нужен десятикратный запас прочности. Для деревянных стен и кровли специалисты рекомендуют выбирать оцинкованные детали, так как они будут находиться в условиях естественной влажности снаружи дома и внутри балок и брусьев и при этом не будут ржаветь и подвергаться коррозии.

Гвозди

Для перфорированных крепежных деталей, которые требуют повышенной прочности, выпускаются специальные анкерные гвозди (их еще называют ершеные). Главная особенность таких гвоздей – в особой конической конструкции под шляпкой. При забивании она расклинивается в отверстии. Гвоздь просто забить, но крайне сложно выдернуть, что требует предельной точности при работе. Поперечная насечка увеличивает прочность крепления в пять-шесть раз по сравнению с обычными гвоздями. А максимально плотная посадка гвоздя в перфорированный крепеж достигается за счет подборки диаметра отверстия. В итоге, ершеный гвоздь не выходит со временем из древесины, его не нужно вбивать повторно. Для монтажа стропильной системы следует выбирать одноименные стропильные (рифленые) гвозди с продольными бороздками на стержне – они обеспечивают высокую несущую способность.

Шурупы

Шурупы, а также их разновидность – саморезы, изготавливаются из низкоуглеродистой или нержавеющей стали. Длина винтовой резьбы может быть полной (с постоянным шагом) или частичной с гладкими участками (с переменным шагом), благодаря чему шурупы надежно удерживаются в древесине. По виду покрытия шурупы бывают с цинкованием и с желтым пассивированием. Как правило, шурупы по дереву имеют узкий заостренный наконечник. Он нужен для того, чтобы отверстие, которое образуется во время вкручивания, было очень плотным и не деформировалось. А по форме шляпки можно выбрать шурупы с потайной, тарельчатой, шестигранной и утопающей головкой. Особое внимание уделим крупным саморезам с шестигранными головками, их еще называют глухарями. Соединения деревянных элементов с таким креплением отличает высокая прочность. Шуруп можно дополнительно усилить подкладной шайбой, чтобы избежать продавливания древесины.

7 лучших типов деревянных соединений, которые нужно знать

Фото: istockphoto.com

Столярные изделия из дерева, как следует из этого термина, относятся к соединению частей древесины или пиломатериалов для создания других конструкций. Изготовление деревянных швов берет свое начало в древности - например, соединение «ласточкин хвост» использовалось древними египетскими строителями саркофагов - и этот процесс остается важным для создания или сборки многих типов деревянных конструкций и прекрасной мебели.

Отличительной чертой квалифицированной деревообработки является способность создавать плотные стыки между деревом, края которых плавно переходят друг в друга, благодаря чему две соединенные детали выглядят как единое целое.Чтобы успешно создать большинство типов деревянных соединений, вам необходимо делать точные пропилы. Для этого необходимо правильно использовать два основных деревообрабатывающих инструмента: кондуктор и забор. Приспособление направляет режущие инструменты, такие как полотна пил или фрезы, для обеспечения многократных прецизионных пропилов, в то время как упор представляет собой жесткую прямую кромку пилы, которая используется для фиксации разрезаемого материала.

Если вы серьезно относитесь к навыкам работы с деревом, найдите время, чтобы освоить семь прочных типов деревянных соединений, перечисленных здесь. Ведь чем крепче суставы, тем долговечнее результат! Возможно, вам придется практиковать одни больше, чем другие, но как только вы их изучите, у вас будут необходимые знания для решения практически любого проекта в области деревообработки.

Фото: istockphoto.com

ПЛОСКОЕ СОЕДИНЕНИЕ

Соединение под углом возникает, когда две торцевые детали обрезаны под углом и соединены вместе, обычно в углах рамок для картин и верхних углах некоторых стилей Обшивка дверного проема (обшивка).

Для стандартного угла со скосом 90 градусов две части вырезаются под противоположными углами 45 градусов и соединяются вместе. При установке обшивки детали приклеиваются по шву, а затем с помощью гвоздей или шурупов крепятся к материалу каркаса в стене.При создании скошенных углов для отдельно стоящего объекта, такого как рамка для картины, детали приклеиваются по шву, а затем используются дополнительные гвозди или шурупы для их постоянного скрепления друг с другом. При работе с отдельно стоящими столярными изделиями почти все стыки под углом требуют как склеивания, так и использования дополнительных крепежных элементов.

Слово «митра» означает просто «угол», поэтому, хотя многие типы угловых соединений разрезаются под углом 45 градусов, можно использовать и другие углы. Например, вы можете создать восьмиугольную раму зеркала, используя восемь кусков дерева, вырезанных по 22.Углы 5 градусов.

Подходит для: Обработка внешних углов дверной и оконной отделки и создание декоративных рам.

Профессиональный совет: Для плотных угловых соединений, которые плотно прилегают, не оставляя видимых зазоров, используйте торцовочную пилу - специализированный электроинструмент, который позволяет пользователю резать точные углы. Крепко прижмите кусок, который вы режете, к упору пилы, чтобы он не двигался во время пропила.

Фото: istockphoto.com

СТЫКОВОЕ СОЕДИНЕНИЕ

Среди первых типов деревянных соединений, с которыми вы, вероятно, столкнетесь при установке обшивки в доме, является стыковое соединение, которое, как следует из названия, означает два куска дерева, соединенных встык.В базовом стыковом соединении квадратный конец одной детали встает встык в сторону или конец другой детали. Детали не прикреплены друг к другу в месте примыкания, а скорее прикреплены гвоздями или шурупами к деревянному каркасу в стене (например, к стеновым стойкам, которые вы можете найти с помощью прибора для поиска гвоздей или без него). Стыковые соединения часто встречаются на оконной и дверной обшивке, где вертикальные элементы отделки стыкаются с коллектором (горизонтальной накладкой в ​​верхней части окна или двери) или горизонтальным подоконником.

Распространенным вариантом базового стыкового соединения является стыковое соединение со скосом, которое состоит из обрезания концов двух деревянных частей (часто обрезков) под противоположными углами, чтобы вы могли соединить скошенные концы вместе и придать им вид цельный кусок.Например, вместо того, чтобы стыковать квадратные концы частей плинтуса вместе, что может оставить видимый стык, один конец срезается под углом 45 градусов, а другой конец срезается под тем же углом. Угловой шов менее заметен, чем квадратный шов.

Подходит для: Установка обшивки и плинтуса.

Профессиональный совет: Для плотных стыковых соединений используйте отрезную пилу - инструмент, предназначенный для выполнения точных квадратных разрезов. Трудно получить точные углы с помощью ручной пилы или циркулярной пилы.

Фото: flickr.com через отдел D&T школы Джорданхилл

СОЕДИНЕНИЕ В НАКЛАДКЕ

Соединение внахлест - это просто типы деревянных соединений, в которых два куска дерева перекрывают друг друга. Двумя наиболее распространенными вариантами являются соединение внахлестку и выемка внахлест.

Полное соединение внахлест , при котором одна доска перекрывает другую, а затем скрепляется винтами или гвоздями, часто используется для создания структурного каркаса дома. Притирочные швы также используются для усиления других деревянных элементов, например, для притирки диагонального деревянного бруса по вертикальным пикетам в воротах.

Как и полное соединение внахлест, соединение внахлест с надрезом создается путем перекрытия двух частей, но соединение внахлест с выемками добавляет дополнительную прочность, потому что обе деревянные детали имеют выемки, а затем соединяются вместе на участках с выемками. Глубина надреза будет разной в зависимости от проекта.

Подходит для: Строительного каркаса или для усиления деревянных деталей, которые в противном случае имели бы тенденцию провисать или деформироваться.

Профессиональный совет: Если вы надрезаете детали для соединения внахлест, разложите детали и четко отметьте обе поверхности, которые нужно разрезать одновременно.Это предотвратит путаницу относительно того, разрезать ли верхнюю или нижнюю сторону кусочков.

Фото: istockphoto.com

СОЕДИНЕНИЕ ВРЕЗИ И ШИПОНА

Врезные и шиповые соединения использовались для строительства массивных конструкций в течение тысяч лет, и, вероятно, возникли, когда древние строители обнаружили, что они могут создать более прочный тип деревянного соединения, сужая один конец куска дерева и вставляя его в полость, вырезанную в другом куске дерева.Паз - это полость, а шип - деталь, которая входит в паз.

Врезка и шип - обычное дело в современном мебельном производстве, часто используется для крепления ножек стульев и столов, а также других частей мебели. Создание успешного паза и шипа - это умение мастера от среднего до продвинутого, но современные инструменты могут облегчить этот процесс. С помощью фрезера можно отрезать лишнюю древесину, оставив квадратный или прямоугольный выступ шипа, а соответствующий паз можно вырезать с помощью дрели или фрезерного станка.

Подходит для: Соединение перпендикулярных деталей, например ножек мебели.

Профессиональный совет: Сделайте врезное гнездо немного глубже (примерно 1/8 дюйма), чем длина шипа, чтобы дать клею, используемому для скрепления деталей, пространство для рассредоточения.

Фото: istockphoto.com

ШТАНГ

Дюбель похож на паз и шип в том, что выступ вставляется в гнездо для усиления соединения.Разница в том, что дюбель - это совершенно отдельный предмет цилиндрической формы, и у обоих деревянных кусков должны быть гнезда. Многие типы соединений, которые мы уже обсуждали, можно дополнительно усилить, добавив дюбель.

Вы найдете дюбельные соединения на изделиях из дерева, где видимые шурупы или гвозди нежелательны, например, на высококлассной мебели, книжных шкафах и нестандартных лестницах. Дюбели также могут создать деревенский вид, если они контрастируют с деревом - например, дюбеля из орехового дерева в конструкции из дуба.Сегодняшние дюбели, изготовленные вручную, покупаются уже в форме цилиндров, а гнезда для их размещения обычно просверливаются с помощью дрели.

Подходит для: Деревянные конструкции, в которых использование других крепежных элементов нежелательно, например, книжные шкафы, столярные изделия и изделия из дерева ручной работы.

Профессиональный совет: Приклейте и закрепите соединяемые куски дерева и дайте клею застыть на ночь, прежде чем просверлить гнездо для дюбеля. Это гарантирует, что деревянные детали не сдвинутся с места, когда вставлен дюбель.

Фото: istockphoto.com

ШАГОВЫЕ СОЕДИНЕНИЯ И ПАНАВКИ

Шпунтовые и пазовые соединения обычно используются для укладки материалов, которые будут лежать ровно, таких как древесина твердых пород на полу или бортик на стенах и потолках крыльца. Каждая доска имеет гребень или гребень, идущий вдоль одной стороны, и зубчатую канавку, идущую вдоль другой стороны. Гвозди вставляются в шпунт, после чего рифленая сторона второй доски надевается на шпунт, чтобы скрыть гвозди.Это называется «слепым гвоздем». В результате получается поверхность, не поврежденная шляпками гвоздей.

Хотя самодельные язычки и канавки могут быть выполнены по бокам плоских досок с помощью настольной пилы и формирователя, сегодня практически все паркетные полы и бортовые доски имеют уже вырезанные язычки и канавки. Ваша задача будет состоять в том, чтобы собрать их вместе, когда придет время устанавливать.

Подходит для: Паркетных полов и укладки бортовых досок.

Профессиональный совет: Установите доски с гребнем и пазами плотно друг против друга, чтобы не допустить зазоров.Для этого постучите по доскам резиновым молотком во время их установки или, в случае деревянного пола, используйте гвоздь для паркета, который плотно прижимает доски друг к другу и одновременно аккуратно вставляет гвозди.

Фото: istockphoto.com

СОЕДИНЕНИЕ DOVETAIL

Соединения «ласточкин хвост» очень прочные и сопротивляются растяжению за счет использования клиновидных фиксаторов (клинья напоминают «голубиный хвост»). Стыки «ласточкин хвост» встречаются там, где концы двух деревянных кусков встречаются под прямым углом, например, по углам сторон ящика.Сборка в форме клина, для которой требуется только клей и никаких других крепежных элементов, часто является признаком высокого качества изготовления.

Одно или несколько клиновидных головок вырезаются на одном куске дерева, а соответствующие «хвосты» нарезаются на другом куске дерева, прежде чем эти два куска соединяются с помощью клея и зажимаются. Когда-то изготавливаемые только вручную, сегодня большинство ласточкиных хвостов обрезают с помощью фрезерного станка.

Подходит для: Сборка боковых стенок ящиков или деревянных ящиков и крышек.

Совет от профессионала: Если вы планируете обрезать много «ласточкин хвост», приобретите приспособление для вашего маршрутизатора.Регулируемые зажимные приспособления «ласточкин хвост» позволяют вырезать гнезда и хвосты, которые идеально подходят друг к другу.

Метод коробчатого соединения для деревянных столярных изделий, выполнение простых прочных угловых соединений.

Бесплатные планы мебели »Примеры столярных изделий, как делать стыки в деревообработке. » Столярные изделия из дерева с коробчатым соединением.

Как сделать коробку для мебели.

Сборка деревянного ящика с коробчатыми соединениями.

Обязательным условием для этого метода столярных работ является абсолютное совершенство ваших распилов.
Оба куска дерева должны плотно прилегать друг к другу.
На самом деле настолько близко друг к другу, что между частями не может быть даже лист бумаги.
Этого все еще можно добиться с помощью ручной пилы и зубила, но шарнирный шарнир почти никогда не делается вручную.
Вам понадобится специальный инструмент, чтобы сделать хорошее соединение коробки, от этого никуда не деться.

Коробчатое соединение аналогично методу «ласточкин хвост» при сборке мебели.
Он немного слабее, чем ласточкин хвост, но тем не менее остается очень сильным методом для столярных работ.

Соединение короба с настольной пилой.
Шаблон для стыков коробок.

Мы нашли отличное описание, как сделать кондуктор для стыков коробки.
Инструкции популярной деревообрабатывающей компании
