Согнуть арматуру: Как согнуть арматуру в домашних условиях без станков?

alexxlab | 22.09.2020 | 0 | Разное

с трубогибом и без него

Опубликовано 2022-05-24

• Как согнуть арматуру на станке
• Как согнуть арматурные прутки вручную
• Распространенные ошибки
• Видео

Если строительство дома с нуля у вас в самом разгаре или нужно укрепить имеющуюся постройку, то способы деформации металлических прутьев для армирования фундамента будут к месту.

Согнуть арматуру под 90 градусов нужно по нескольким причинам:

• Создание стального каркаса для усиления фундамента или бетонных плит.
• Создание железобетонных панелей для самодельного перекрытия.
• Проектирование небольшой самодельной лестницы.
• Производство решеток и конструкций подобного типа с использованием сварных швов.

Гнутые металлические прутья используются для создания секций забора, дверей и перил, а также оконных решеток.

Чтобы не нарушать условия технологического процесса, есть правила деформации:

• Металлические прутья не гнутся под нагревом газовой горелки или костра. Повышенная температура безвозвратно изменит физические и механические свойства материала. Стеклопластик или композит и вовсе подгорят.
• Нельзя подпиливать места сгибов, не должно быть острых углов. Это приведет к быстрому и преждевременному разрушению всего армирующего каркаса.
• Радиус сгибания не должен превышать 10-15 диаметров самого прута. Например, радиус сгибания арматуры под 90 градусов диаметром 12 мм равен 12-18 см.
• Больший радиус сохранит целостность прута, но не обеспечит достаточную упругость конструкции.

Проследите за тем, чтобы сталь не нагрелась от внутреннего трения, иначе технология холодного сгибания будет нарушена.

Как согнуть арматуру на станке

На рынке масса вариантов оборудования для деформации металла холодным методом. Однако элементы и конструкция станков унифицированы:

• Опорный и центральный ролики, куда вставляется металлический прут. Вторая функция – ограничение точки сгиба.
• Наличие гибочного ролика, который деформирует арматуру в заданном направлении.
• Установочная станина для фиксации рабочей плоскости.

Все станки делятся по мощности, то есть предельной толщине прута, который они могут согнуть по часовой или против часовой стрелки.

Механические станки – это прочные вертикальные валы с поворотным кругом, на который устанавливаются центральный и гибочный ролики. Фиксирующий ролик уже установлен на станине. Работает механизм от электрического или гидравлического привода.

Преимущества такого станка:

• высокая производительность труда;
• возможность одновременно сгибать несколько прутьев большой толщины;
• возможность наладки серийного производства.

Единственный недостаток – это высокая стоимость, которая окупается только при строительстве крупных объектов.

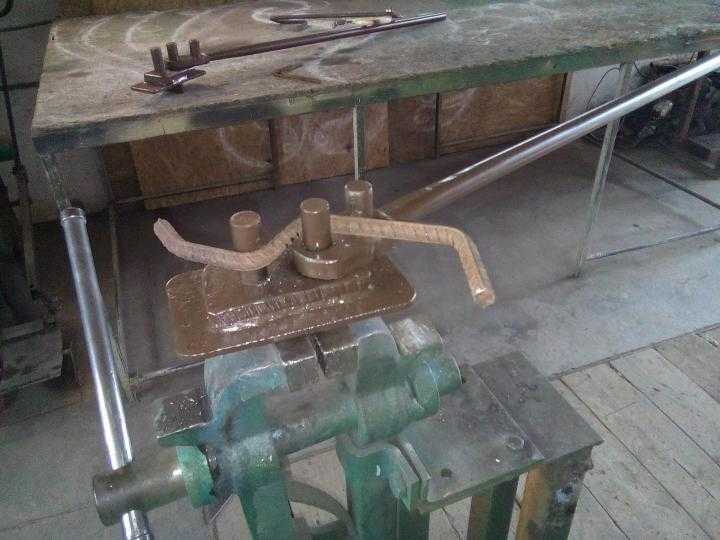

Ручные станки более универсальны, так как подойдут для холодной деформации арматуры, труб круглого и квадратного сечения. Устройство устанавливается на любой относительно ровной поверхности, за счет треноги. Станина выполняет роль рабочего пространства.

Преимущества:

• компактные размеры;
• мобильность;
• низкая стоимость в сравнении с механическими аналогами;
• простой монтаж конструкции;
• отсутствует потребность в источнике питания;
• сгибание производится за счет физического воздействия;

Недостатки ручного оборудования – необходимость оператору прикладывать большие физические усилия для деформации металла. Поэтому одновременно гнуть несколько прутьев не получится, от чего снижается производительность труда.

Как согнуть арматурные прутки вручную

Если возможности приобрести станок нет, можно создать его своими руками. Примитивная конструкция состоит из отрезков толстостенных труб, которые будут выполнять роль опорного и центрального роликов. Затем:

• Отрезки труб фиксируются в земле.
• На арматуру сверху надевается большая по размеру труба.
• Начинаем сгибать прут, предварительно поместим его между аналогами роликов.

Важно соблюдать технику безопасности, проводить работы в защитной одежде и перчатках.

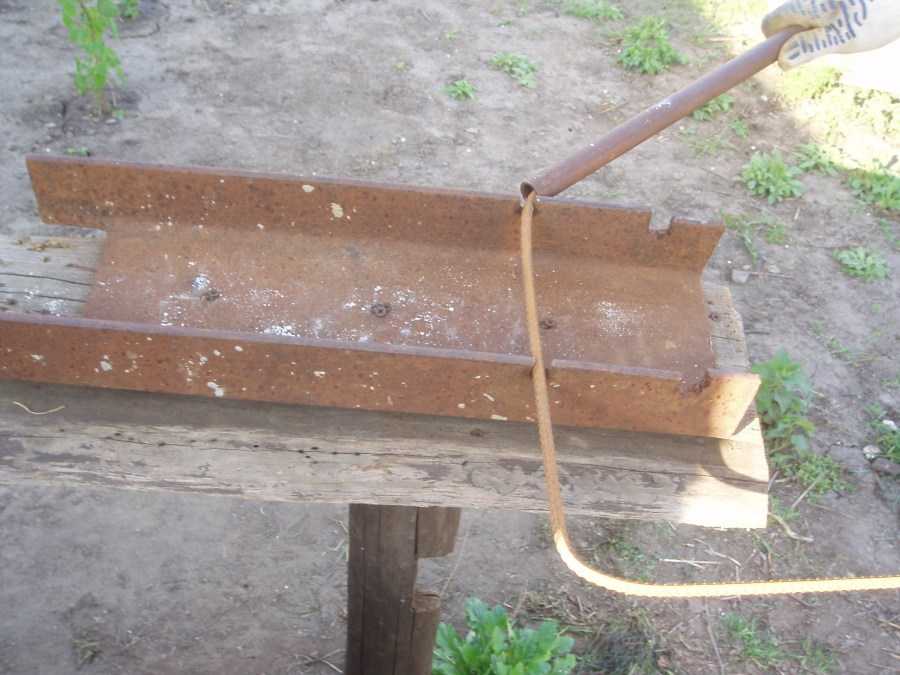

Если труб в наличии нет, сгибать металл до 8 мм можно и другим способом:

1. К прочному столбу, стенке или верстаку фиксируют болты или дюбеля с расстоянием 15-20 см.
2. На арматуре отмечается точка сгиба.
3. Ее вставляют в трубу, выполняющую роль рычага. Он обязательно должен быть шире по диаметру.
4. Конструкция пропускается через закрепленные ранее болты.
5. Рычагом оказываем давление на металлический прут до нужного радиуса сгиба.

Недостаток таких станков в отсутствии точного соблюдения радиуса сгиба, так как работать приходится «на глаз».

Распространенные ошибки

Выше рассмотрели несколько способов того, как согнуть арматуру в домашних условиях, однако от ошибок это не защищает. Рассмотрим популярные ошибки этого технологического процесса:

1. Не сгибайте композит и стеклопластик – эти материалы имеют низкую прочность на изгиб. Поэтому арматура растрескается и лопнет. Логичнее ее резать на нужные по длине отрезки, и связывать концы с заданным отступом.
2. Станок сломается при попытке согнуть слишком толстый прут – прочтите инструкцию по эксплуатации оборудования, и не превышайте допустимую нагрузку. Пренебрежение на практике выльется в травмы и потерю равновесия оператора, выход из строя двигателя/редуктора.
3. Тонкий прут на мощном станке будет греться – подбирайте оптимальную мощность оборудования под толщину арматуры. Металл нельзя перегревать, так как он потеряет заводские свойства, и конструкция не будет должным образом усилена.
4. Не работайте на станке, где нет защиты от частиц сгибаемых прутьев.
5. Рядом растущие деревья не основа для сгибания арматуры – организуйте простое рабочее место в виде забетонированной в земле трубы с толстыми стенками. Короткие куски до 3 метров легко деформировать на таком «станке».
6. Рывковые движения недопустимы при сгибании арматуры для фундамента – это повысит вероятность образования микротрещин, снижающих прочность металлического изделия
7. Не гните изделия пассатижами, болторезами или разводными ключами, так как эффективность работы будет низкой.

Это распространенные ошибки, которые нарушают технологический процесс деформации металлических прутьев. Если все делать по правилам, то легко получите необходимые изделия для армирования фундамента.

Видео

Оцените нашу статью

[Всего голосов: 1 Рейтинг статьи: 5]

Как согнуть арматуру – Металлопрокат СПб

Блог

• 01.07.2019
• Сообщение от admin

01 Июл

Что такое арматура? Где используют этот вид металлопроката? Как согнуть железо? Для чего это нужно?

Арматура — понятие и характеристики

Специалисты по строительству используют термин «арматура» для обозначения кусков стали, которые часто составляют часть внутренней конструкции куска бетона. Этот сортовой металлопрокат также применяется и в других различных отраслях. По сути, это длинный кусок стали в форме палки или стержня.

Большинство интересует, как нужно работать с этим металлопрокатом не только в промышленных, но и в бытовых условиях. Применяется арматура для укрепления бетона. Бетон чувствителен к такой нагрузке как изгиб. И если бетонная балка уверенно чувствует себя по краям изделия, то все середине ее обязательно укрепляют внутренним армированным каркасом. При создании армированного каркаса и приходится сгибать этот металл.

Как ее согнуть?

Всех тех, кто самостоятельно занимается строительством на участке своего дома, интересует этот вопрос. Своевременность этой темы обусловлена тем, что от грамотности исполнения этого этапа строительства во многом зависит прочность и надежность возводимых объектов и бетонных конструкций различного предназначения.

При помощи специальных станков происходит процесс сгибания арматуры на производстве. Две категории таких станков используется на сегодняшний день:

• устройства, работающие вручную;
• механические агрегаты.

Станки устроены достаточно просто. Центральный и фиксирующий ролик прочно удерживают заготовку. Третьим, гибочным роликом и сгибают арматуру.

Сгибание арматуры в бытовых условиях

Одним из первых шагов при попытке изогнуть арматуру является использование соответствующего защитного снаряжения. У вас должны быть очки и перчатки, как минимум. Также лучше носить одежду с длинными рукавами и брюки, защищая руки и ноги. Работайте в открытом, свободном пространстве, где не так много людей.

Выберите кусок арматуры, который может быть разумно согнут вручную. Некоторые эксперты предлагают выбрать для начала более тонкую арматуру. Начните с небольших проектов, где вам необходимо будет сгибать эту сталь в различные формы. Однако, если вам нужно что-то большее, попробуйте профессиональные и механические методы, так как сгибание руками будет трудным и опасным занятием.

Поместите арматуру в тиски, совместив ваш будущий изгиб с концом челюстей. Чтобы согнуть арматуру, вам нужно будет удерживать одну ее сторону на месте, а затем потянуть за противоположный конец, чтобы согнуть ее. Поскольку тиски удерживают арматуру на месте, она изгибается в том месте, где останавливается тиски, и начинается «свободная» часть стержня. Убедитесь, что ваши тиски хорошо закреплены. Место изгиба должно быть прямо в конце челюсти тисков.

Поместите стальную трубу вокруг свободного конца арматуры. Это облегчает удерживание и изгиб. Чем длиннее эта труба, тем больше рычагов вы можете получить на арматуре, что облегчает изгиб. Чем длиннее ваш рычаг или свободное пространство за пределами тисков, тем меньше силы вам нужно, чтобы сделать свой изгиб.

Медленно и осторожно надавливайте на стальную трубу, закрывающую арматуру, пока не получите желаемый изгиб.

Для точных изгибов вам, вероятно, понадобится пресс-форма. Например, вы можете вырезать деревянные блоки, и арматуру сгибать вокруг блоков. Однако для более точных изгибов или более толстой арматуры вам необходимо перейти на профессиональное оборудование. Эти машины поставляются со штампами, на которых вы сгибаете металл, чтобы получить идеальный угол.

Никогда не ударяйте кусок арматуры, чтобы согнуть его. Например, внезапный удар кувалдой оставляет мало контроля над окончательной формой. Более того, чрезмерное изгибание повреждает стальную поверхность и может привести к разрушению стержня при поломке.

Ошибки

1. Надрез в том месте, где планируется сгиб. Ослабляет структуру металла.
2. Нагрев там, где планируется сгиб. Та же причина.

Не нагревайте, не надрезайте металл, чтобы согнуть его.

Итоги

После того, как мы научились гнуть арматура в домашних условиях, можно смело строить. Или — применять технологии укрепления бетонных изделий.

Как согнуть арматуру (быстро и легко!) — Обновленный дом

Многие бетонные конструкции, сделанные своими руками, требуют усиления в виде арматурных стержней.

Этот стальной армирующий материал поставляется в виде длинных прямых секций, которые должны быть согнуты, чтобы правильно вписаться в бетонные формы. Существует несколько способов сгибания арматуры для создания простых или сложных форм для вашего конкретного проекта.

Самый простой способ согнуть арматуру — с помощью электрогибочного станка. Для небольших проектов, использующих арматуру меньшего диаметра, ручные гибочные станки доступны в аренду или по разумной цене. Арматуру меньшего диаметра можно согнуть вручную без специальных инструментов.

При изгибе арматурного стержня следует учитывать несколько моментов. Важнейшим фактором является диаметр арматурного стержня. Другим фактором, который следует учитывать, является сложность формы, необходимой для вашего проекта. Для большинства проектов «сделай сам» размер проекта требует диаметра арматуры, которую можно согнуть вручную.

Вам нужны монтажники бетонного фундамента?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Изгиб арматуры вручную: простые методы для простых проектов

Большинство домовладельцев, нуждающихся в армировании арматурой, достаточно малы, чтобы арматуру можно было согнуть вручную или с помощью нескольких простых инструментов. В большинстве случаев диаметр необходимой арматуры составляет менее ½ дюйма. Формы также обычно простые, часто это простой квадрат, прямоугольник или сетка.

Этот меньший арматурный стержень и простые формы подходят для нескольких ручных методов, таких как:

• Зажим арматуры в тиски
• Используйте два отрезка трубы для создания изгиба
• Сборка самодельного приспособления для гибки
• Покупка или аренда ручного станка для гибки арматуры

Основы гибки арматуры вручную

Безопасно согнуть арматуру вручную относительно просто, и это можно сделать безопасно, соблюдая несколько правил.

Правило 1: Закрепите арматуру

Арматура, из-за своей круглой формы, склонна катиться, поворачиваться или скользить при изгибе. Для успешного и аккуратного изгиба вы должны закрепить одну сторону арматурного стержня, чтобы предотвратить движение во время изгиба. Самый быстрый способ получить хороший захват арматурного стержня — это тиски, надежно закрепленные на прочной рабочей поверхности.

Правило 2: Носите защитное снаряжение

Всегда защищайте себя при изгибе арматуры. Защита глаз обязательна. Также необходимы высококачественные кожаные рабочие перчатки. Часть арматуры покрыта цинком. Это оцинкованное покрытие может отслаиваться на изгибе и лететь в неожиданных направлениях.

Правило 3: Никогда не нагревайте арматуру при гибке

Нагрев арматуры может изменить прочность стали на растяжение. Если ваш проект зависит от прочности конструкции арматурного стержня, нагрев может привести к тому, что арматурный стержень станет хрупким. Нагрев может привести к трещинам, которые ослабят арматуру и поставят под угрозу целостность вашего проекта.

Правило 4: избегайте молотков

Использование молотка или другого предмета для придания формы арматурному стержню может иметь серьезные последствия в будущем. Удары молотком по стали могут ослабить металл на изгибе и там, где происходят удары молотком. Если вы используете арматуру с покрытием, удары молотка могут повредить покрытие, что приведет к ржавчине и коррозии.

Понимание арматуры: знайте, с чем вы работаете

Прежде чем приступить к гибке арматуры, следует разобраться с материалом, с которым вы работаете. Существует множество вариантов материалов, качества и покрытий, используемых на арматуре. Использование правильной арматуры для вашего проекта важно, как и то, как вы ее сгибаете.

Типы арматуры: больше, чем кажется на первый взгляд

Каждый из этих типов арматуры имеет характеристики и требования к изгибу, резке и связыванию. При создании форм армирования арматуры следует учитывать эти требования.

• Арматура из углеродистой стали недорогая, ее легче всего найти в крупных магазинах товаров для дома. Часто называют Black Bar, это удачное сочетание стоимости и прочности на разрыв.
Арматура
• с эпоксидным покрытием представляет собой черный стержень с эпоксидным покрытием для защиты от коррозии. Арматурный стержень с эпоксидным покрытием обладает той же прочностью на растяжение, что и черный стержень, но с более высокой стоимостью эпоксидного покрытия. Изгиб арматуры с эпоксидным покрытием труднее предотвратить повреждение покрытия.
Оцинкованная арматура
• является лучшим выбором для коррозионной стойкости. Оцинкованное покрытие на голом стержне до 40 раз более устойчиво к коррозии, чем арматура с эпоксидным покрытием. К сожалению, процесс цинкования увеличивает стоимость арматуры примерно на 40 процентов.
Арматура из нержавеющей стали
• является арматурой самого высокого качества. Арматура из нержавеющей стали намного более устойчива к коррозии, чем арматура из любой другой стали. Сопротивление урону также выше. К счастью, арматуру из нержавеющей стали согнуть не сложнее, чем стальную арматуру любого другого типа.

Изгиб арматуры вручную с помощью трубы

Можно сгибать простые формы из арматуры меньшего диаметра, используя два отрезка трубы. Выполнение нескольких простых шагов может стать ключом к быстрому и легкому выполнению качественных изгибов арматуры меньшего диаметра.

Шаг 1: что вам нужно

Основные инструменты для гибки арматуры с трубой включают

• Два отрезка трубы. Выбранная вами труба должна быть оцинкованной с достаточно толстыми стенками, чтобы выдерживать нагрузки. Если у вас есть столярные хомуты для труб, они идеальны.
• Рулетка
• Маркировочные инструменты, такие как мел или карандаш
• Перчатки и защитные очки для вашей безопасности

Шаг 2. Отметьте свою работу — сделайте изгиб в нужном месте

Измерьте арматурный стержень и отметьте место изгиба. Метка должна находиться в центре кривой, которую вы создадите.

Шаг 3. Вставьте арматурный стержень в одну трубу

Вставьте арматуру в одну из труб. Расположите отметку сразу за концом трубы. То, насколько далеко вы оставите след снаружи, зависит от нескольких факторов. Диаметр арматурного стержня, твердость арматурного стержня и диаметр используемой трубы влияют на то, где поставить метку.

Шаг 4. Поместите вторую трубу на арматурный стержень

Наденьте второй кусок трубы на арматуру. Убедитесь, что ваша метка все еще находится в правильном положении с первой трубой. Поместите конец второй трубы на такое же расстояние от вашей отметки. Равное расстояние гарантирует, что ваша отметка находится в центре поворота.

Шаг 5. Делайте изгибы — главное медленно и осторожно

Сделайте изгиб арматуры, медленно и осторожно подняв вторую трубу. Следите за скольжением. Вы должны сохранить положение арматуры с двумя отрезками трубы. Возможно, вам придется согнуть арматуру под нужным вам углом. Стальная арматура будет пружинить и может немного отскакивать.

Шаг 6. Проверьте угол изгиба

С помощью транспортира проверьте угол изгиба. При необходимости внесите коррективы, пока не получите правильный угол для вашего проекта.

Недостатки гибки арматуры вручную

Есть несколько предостережений по гибке арматуры вручную. Для большинства домовладельцев это не проблема. Однако, если ваш проект зависит от структурной целостности арматуры, вы должны знать об этих проблемах.

Радиус изгиба

Изгиб арматуры вручную с помощью труб или в тисках может привести к образованию изгибов со слишком маленьким внутренним радиусом. Слишком сильное изгибание может ослабить арматурный стержень за пределами изгиба, что приведет к трещинам в стали.

Повреждение арматуры

Если вы используете трубу для гибки арматурного стержня, острые края трубы могут поцарапать или выдолбить сталь арматурного стержня. Зазубрины и выбоины в арматуре могут ослабить арматуру

Повреждение покрытия арматуры

Арматуру трудно согнуть трубами или в тисках, не повредив покрытия. Если вам необходимо согнуть арматурный стержень с покрытием вручную, обязательно устраните все повреждения покрытия.

Лучшие альтернативы

Если вы сгибаете несколько арматурных стержней, возможно, стоит взять напрокат или приобрести ручной станок для гибки арматуры. Большинство этих ручных гибочных станков позволяют сгибать более толстую арматуру, а также изготавливать более сложные формы. Сделать несколько изгибов арматурного стержня одной длины также намного проще с помощью ручного трубогиба.

Инструмент должен соответствовать заданию

Инструменты для гибки

создают надлежащий изгиб нужного размера для толщины арматурного стержня. Убедитесь, что используемый вами инструмент арматуры подходит для арматуры, которую вы хотите согнуть. Если вы арендуете станок для гибки арматуры, агент по аренде является хорошим источником информации о размерах инструмента для проекта.

Найдите время, чтобы проверить свою работу

В большинстве случаев станки для гибки арматуры гораздо меньше повреждают покрытие арматуры. Однако следует осматривать каждый изгиб на наличие повреждений эпоксидного или оцинкованного покрытия на арматуре. Устраните повреждение покрытия, чтобы обеспечить надлежащую защиту арматуры.

Вам нужны монтажники бетонного фундамента?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Приступить к работе

В конце концов, для большинства проектов «сделай сам» домовладельцу приходится идти на компромиссы. В случае гибки арматуры для вашего проекта немного больше работы и меньше затрат могут стать отличным компромиссом. Конечно, можно согнуть арматуру для небольших проектов вручную.

Мы надеемся, что эта статья окажется полезной для вашего проекта. Не торопитесь, проверяйте свою работу, будьте в безопасности и получайте удовольствие!

Недавно опубликовано

ссылка на Размеры умывальника

Размеры раковины

Вы не хотите чистить кисти или заниматься испачканной одеждой в кухонной раковине. Универсальная раковина представляет собой удобное место для обработки грязных вещей или обработки пятен перед тем, как бросить белье в нее. ..

Продолжить чтение

ссылка на Стоит ли снимать потолок из попкорна?

Стоит ли снимать потолок из попкорна?

Если у вас есть дом, построенный между 1930-ми и 1990-ми годами, когда вы посмотрите вверх, есть большая вероятность, что вы увидите потолок из попкорна. Потолки из попкорна и другие текстурированные потолки становятся все более популярными…

Продолжить чтение

умных способов резки и гибки арматуры | Портативный станок для гибки и резки арматуры

Эта статья была первоначально опубликована Falling Up Media 14 февраля 2018 г. и обновлена ​​27 октября 2020 г. компанией BN Products USA™.



Подрядчик и инженеры открыли и использовали многочисленные методы резки и гибки арматуры на строительных площадках. Армированные стальные стержни сделаны прочными, поскольку они используются для обеспечения прочной конструкции и системы поддержки бетонных зданий. Из-за важной роли, которую арматура играет в безопасном и качественном бетонном строительстве, методы и оборудование, используемые для изготовления арматуры, также не следует воспринимать легкомысленно. Поэтому, несмотря на то, что некоторые творческие методы могут быть полезны, подрядчик должен тщательно внедрять безопасные процессы, не ставящие под угрозу качество и безопасность любого проектируемого строительного проекта.

Арматура изготавливается в виде длинных стальных стержней, размер которых соответствует требованиям, необходимым для конкретных строительных проектов, для которых предназначена арматурная сталь. Размер (толщина и диаметр) влияет на процесс резки и гибки перед установкой арматурного каркаса. Подрядчики модифицируют и внедряют арматурные армирующие конструкции несколькими различными способами.

Для этих проектов существуют специальные инструменты, и в большинстве случаев они являются лучшим вариантом. Креативность часто является ценным качеством, но убедитесь, что используете ее с умом! Вот некоторые распространенные методы и обзор каждого из них.

– Болторезы

Не стоит недооценивать силу болтореза; конечно, вы можете использовать эти устройства для снятия навесных замков и цепей, но они также эффективны для взлома арматуры. Одной только силы резания достаточно, чтобы разрезать армированную сталь меньшего диаметра. Это удобный инструмент, когда вам нужно быстро обрезать кусок арматуры до нужного размера или если у вас есть несколько стержней. Предостережение – чистота среза. Если работа требует чистого реза, почти всегда лучше использовать ручной или электроинструмент, предназначенный для резки арматурного стержня с чистым пропилом, который не оставляет опасных краев или который может случайно погнуть конец арматурного стержня.

– Циркулярные пилы

Циркулярные пилы являются незаменимым инструментом для многих профессионалов. Людям они нравятся, потому что пилы могут быстро справиться с работой по резке арматуры, если они предназначены для резки металла. Наилучший вариант циркулярной пилы — использовать циркулярную пилу, предназначенную для армирования стали, например, переносную пилу Cutting Edge™, которая предназначена для резки торцов заподлицо, когда концы арматурных стержней торчат из конструкции блочной стены.

Эта тип пилы , как правило, является причиной для осторожности, так как большинство из них создают МНОГО искр при использовании для резки арматуры. Еще одним преимуществом циркулярных пил серии BN Products USA™ Cutting Edge является то, что они разработаны специально для резки арматуры. Эта конкретная линейка пил использует более низкую скорость резания (2000 об/мин против 8000-10000 об/мин у шлифовальных машин и аналогичных инструментов). Также реализовано использование лезвия с твердосплавным наконечником, которое обеспечивает самые «передовые» достижения в области материаловедения для эффективной резки арматуры — с минимальным трением и возможным выделением тепла — что обеспечивает максимальную безопасность… и существенное снижение искрения.

После первоначальных вложений в инструмент расчетная стоимость износа лезвия составляет менее 0,07 доллара США за рез. Этот инструмент — отличный вариант, особенно если учесть, что желание найти «творческие» способы резки арматуры обусловлено (ощущаемой) высокой стоимостью использования специализированных инструментов.

– Вырезать вручную?

Резка арматуры ручной пилой должна быть крайней мерой, но некоторые скажут, что это все же «творческий способ закончить работу». Вам могут посоветовать правильно закрепить материал в тисках и использовать лезвие, которое трудно затупить (да, этот метод особенно вреден для пильных полотен). Для неуложенной арматуры почти всегда лучшим вариантом будет недорогой вариант, такой как ручной резак для арматуры или инструмент для гибки, если вы не используете портативный механический гибочный станок или производственный станок.

– Использовать тиски, горелку и трубу?

Один участник предположил, что работу по гибке арматуры можно выполнить, закрепив стержень в тисках, добавив тепла и используя горелку, чтобы сделать сталь ковкой. Затем используйте трубу, чтобы согнуть ее.

«Поджечь?» По этому вопросу мы позаимствуем совет из общего руководства «Сделай сам», WikiHow :

Не нагревайте арматуру, чтобы ее согнуть.
