Зачем нужен электромагнитный клапан для автополива

12 июля 2021

Электромагнитный клапан – это электромеханическое устройство, которое отвечает за подачу воды в зону полива. Оно заменяет привычный механический кран с вентилем, который мы поворачиваем вручную. Контроллер подал ток 24 В на соленоид – клапан немедленно открыл кран. Контроллер отключил подачу тока, клапан мгновенно перекрыл воду. Владельцу не нужно следить за часами, чтобы вовремя полить участок. Владелец не волнуется о недоливе или перерасходе воды. Ему вообще не обязательно быть дома во время полива.

Устройство электромагнитного клапана.



Где монтируется электромагнитный клапан

Для эффективного и экономного орошения территория усадьбы делится на несколько зон. Одной зоне требуется ежедневный обильный полив, другой – умеренный, третьей – скудный раз в неделю. Для каждой из них проводится отдельная ветка водовода. Вход на каждую ветку начинается с собственного электромагнитного клапана.

Клапаны интегрируются в зональные трубы сразу после их разветвления. От грязи и осадков они прячутся в специальный бокс с герметично закрывающейся крышкой. Но, сколько бы ни было зон полива и клапанов для них, на магистральной трубе обязательно монтируется главный или мастер-клапан. Он отвечает за общую подачу воды на участок, в том числе на зональные клапаны.

Клапаны интегрируются в зональные трубы сразу после их разветвления. От грязи и осадков они прячутся в специальный бокс с герметично закрывающейся крышкой.



То есть, когда контроллер подаёт команду на полив одной зоны, срабатывает главный клапан и один зональный. В следующий раз, когда нужно поливать другую зону, открывается главный и второй зональный клапан. Если требуется ремонт поливной системы одной зоны, отключается именно её клапан. Остальные зоны функционируют в стандартном режиме.



Возможности электромагнитного клапана
  • Выпускаются клапаны с отверстиями от 1 до 3 дюймов. У них разная пропускная способность: от 0,05 до 68 кубометров в час.
  • Разные модели работают с давлением от 1,5 до 15 бар. Можно подобрать оптимальное устройство для конкретного участка.
  • Есть устройства с фильтром для очистки воды.
  • Есть модели, регулирующие давление воды в системе.
  • Все модели могут управляться вручную. Достаточно повернуть кран на четверть оборота.

С помощью электромагнитного клапана участок поливается своевременно, экономично, с соблюдением норм расхода воды. Перелив и недолив из-за перепадов давления и прочих технических неполадок исключён.

Электромагнитный клапан.



Клапан устанавливается на любые оросительные системы: дождевание газонов, полив деревьев и кустарников, капельное орошение огорода. При покупке устройств главное – правильно подобрать модель для каждой зоны. Если вы не уверены, как это правильно сделать, продавец магазина Avtopoliv.com.ua даст квалифицированную исчерпывающую консультацию.

Он поможет подобрать клапан по назначению, пропускной способности, остальным параметрам, характеризующим систему автоматического полива именно вашего участка.

Заходите в магазин, звоните, заказывайте электромагнитные клапаны в компании Avtopoliv.com.ua!









Поделиться

Твитнуть

Поделиться

Поделится

Поделится

Электромагнитный клапан для полива

Электромагнитный клапан для полива — обязательный элемент автоматизированной системы. Дело в том, что автополив обширной территории требует больше воды, чем за определенное количество времени способен поставлять водопровод. Поэтому всю территорию полива делят на некоторое количество зон. Потребление воды этими зонами соответствует ее расходу, который возможно обеспечить на участке.

Клапан в системе автополива обеспечивает автоматизацию орошения, т. е. работу системы без прямого участия человека. Он позволяет дистанционно подавать определенное количество воды в установку. Это происходит в заданное время. Причем управление может производиться и в ручном режиме. Электромагнитные клапаны, в зависимости от специфики конкретной модели, применяются как на обширных территориях (для полива газона, парковой зоны, поля для гольфа), так и на небольших участках.

Принцип действия электромагнитного клапана для автополива

Электромагнитный клапан, по сути, выполняет в системе автополива функцию крана, предназначен для пуска и блокировки поливочного водного потока. Управляется путем воздействия на соленоид электрического импульса. Соленоид выступает конструктивной частью устройства, осуществляет его открытие. Наличие клапана в системе автополива связано именно с наличием нескольких зон орошения, работающих поочередно. Этот элемент запускает или отключает процесс полива зон в определенное время.

Клапан монтируется между магистральным и зональным трубопроводом, обеспечивает подачу поливочной воды именно в той зоне, в которой размещается. Описание его работы несложное, непосредственно связано с таймером. Когда приходит запрограммированное для старта орошения время, пультом управления на соленоид подается электрическое напряжение.

Дальнейшая работа устройства механическая. Поршень втягивается и действует на диафрагму, мембрана пропускает водный поток в направлении электроклапана. Когда заданное для полива время заканчивается, контроллер прекращает подачу напряжения. Происходит такой-же механический процесс, как и ранее, но в обратном порядке. Вода прекращает подаваться.

Конструкция клапана и его виды

Конструкция электроклапана для полива надежная и простая. Его составляющие:

  • защитный корпус;
  • регулирующий водный поток диск или поршень;
  • соленоид (электромагнит).

Работа автополива зависит от подсоединительных размеров, а также мощности клапанов. По подсоединительным размерам выделяют электромагнитные устройства малые (0,75 дюйма), стандартные (1 дюйм) и большие (1,5 дюйма и больше). Сфера применения клапанов зависит от их мощности:

  • 9-12 вольт — применяются в работающих от батареек контроллерах;
  • 24 вольта — популярные стандартные модели, использующиеся в большинстве систем полива;
  • 220 вольт — устройства максимальной мощности, обладающие хорошей пропускной способностью.

Для применения в обычной системе орошения на участке стоит купить электромагнитный клапан, мощность которого составляет 24 вольта. Он не представляет опасности для здоровья людей, так как величина напряжения низкая. Прост в эксплуатации, но не все модели оснащены встроенным редуктором давления. Встроенный редуктор нужен для правильного, корректного функционирования системы полива. Он позволяет задать оптимальный режим подачи влаги, производить осуществляющееся с низким напором капельное орошение.

Устройства большой мощности редуктор давления имеют. Применяются обычно не на стандартных участках, а на обширных территориях. Имеют, как правило, резьбовое соединение внутри и снаружи. Иногда резьба заменяется специальным наконечником, позволяющим присоединять шланг. Устанавливаются такие электроклапаны на дренажную подушку из щебня или гравия.

Устройства конструируются с расчетом на сложные условия эксплуатации, изготавливаются из особо прочных материалов.

Корпус устойчив к коррозии, диафрагма усилена, обеспечивает полив в течение длительного времени. Выбор подходящей модели должен основываться на параметрах водопроводных труб и пропускной способности. Для того, чтобы не ошибиться с выбором, рекомендуется сделать гидравлический расчет. За консультацией по подбору оптимальной по техническим параметрам и размерам модели лучше всего обращаться к специалистам.

Что такое электромагнитные клапаны? | Bola Systems

Электромагнитные электромагнитные клапаны (также известные как электромагнитные клапаны) — это клапаны, управляемые электрическим током. Они состоят из двух основных частей – корпуса клапана и соленоида (катушки). Соленоид состоит из намотанной медной проволоки, которая окружает сердечник с подвижным замыкающим плунжером. Задача катушки — создать магнитное поле с помощью проходящего электрического тока, который затем перемещает поршень и либо открывает, либо закрывает клапан. Таким образом, электромагнитные клапаны используют электрический ток для преобразования в линейное движение.

Электромагнитные клапаны используются для многих целей. Подходят для жидких и газообразных сред – для закрытия, открытия, дозирования, распределения или смешивания в распределительных системах. Классические области применения включают системы отопления, орошения, посудомоечные и стиральные машины, системы охлаждения и кондиционирования воздуха, медицину, стоматологию, промышленную очистку и резервуары для воды.

Электромагнитные клапаны бывают обычных двухходовых или даже более сложных трехходовых и многоходовых конструкций, используемых для переключения и смешивания потоков. Чаще всего корпуса клапанов изготавливают из латуни, нержавеющей стали, алюминия или даже пластика. Перед покупкой всегда проверяйте, подходит ли материал для предполагаемого использования и совместим ли он со средой.

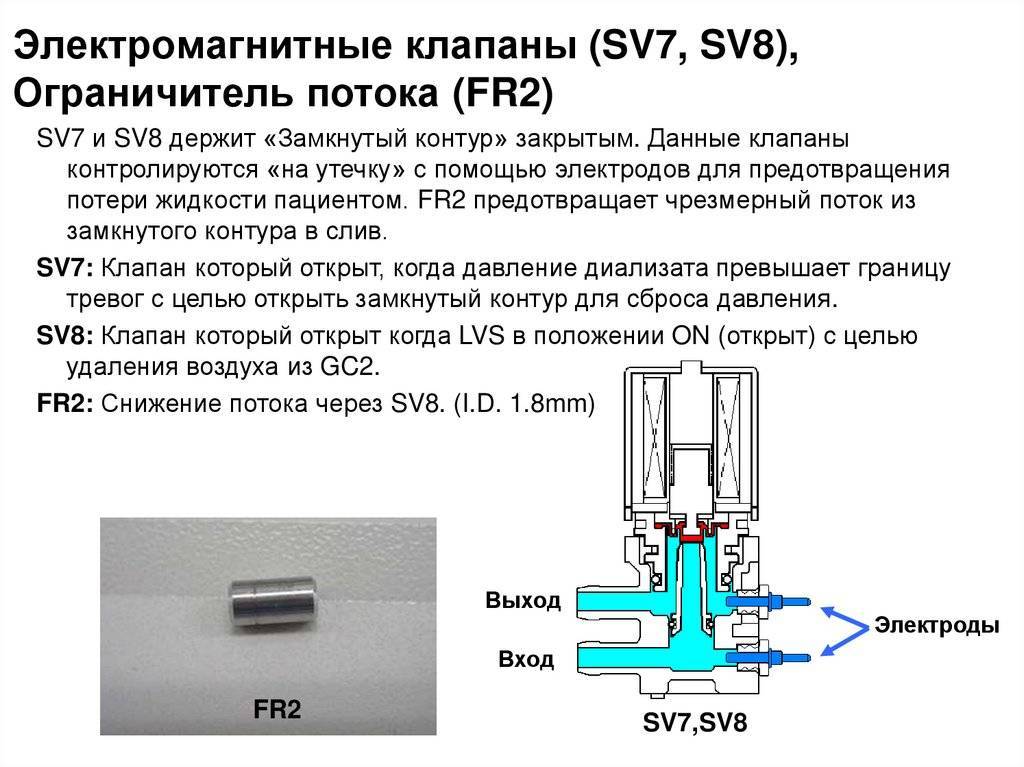

Конструкция клапана

Клапан состоит из корпуса клапана и установленной на нем катушки. Вход и выход оснащены соединениями, чтобы их можно было подключить к трубопроводу. Внутри корпуса клапана мы можем найти кольцо, пружину, плунжер и уплотнение или диафрагму.

1) катушка 2) якорь 3) защитное кольцо 4) пружина 5) плунжер 6) уплотнение 7) корпус клапана г 6) уплотнение 7) корпус клапана 8) отверстие корпуса 9) диафрагма

Нормально открытая или нормально закрытая?

Двумя основными категориями соленоидов являются NO и NC – нормально открытые и нормально закрытые. При подаче на катушку электрического тока создается магнитное поле, сила которого зависит от силы тока, количества витков провода и материала подвижного сердечника, также называемого поршнем. Магнитное поле перемещает этот поршень и таким образом закрывает или открывает клапан. Без питания клапан может быть либо закрыт, либо открыт.

При нормально закрытом клапане при подаче питания плунжер поднимается под действием магнитного поля. Таким образом, клапан открывается, позволяя среде течь. Сила магнитного поля поднимает поршень против пружины, которая, в свою очередь, толкает его вниз. Когда питание прерывается, магнитное поле исчезает, и пружина плунжера сжимает его обратно в исходное положение. Таким образом, клапан закрыт. Это более широко используемый вариант из соображений безопасности в случае сбоя питания.

Нормально открытый клапан позволяет среде течь без подачи энергии. Плунжер всегда выдвинут, и среда может течь через клапан. Однако при подаче питания магнитное поле толкает поршень вниз и закрывает клапан. Этот вариант в основном используется в приложениях, где более энергоэффективно держать клапан открытым в течение более длительного времени.

Электромагнит прямого или непрямого действия?

Электромагнитные клапаны также отличаются принципом работы. Либо они могут работать напрямую, когда змеевик напрямую открывает отверстие, либо они работают косвенно, т. Е. Они регулируются разницей давлений между входом и выходом. Стрелка на их корпусе должна указывать направление потока в трубопроводных системах.

Клапаны прямого действия (прямого действия)

Клапаны прямого действия работают по очень простому принципу. Для этого примера у нас будет нормально закрытый клапан. Когда соленоид обесточивается, его пружина давит на плунжер, который затем закрывает отверстие клапана и упирается в уплотнение. При включении питания катушка поднимает поршень и открывает соленоид. С нормально открытым клапаном все ровно наоборот.

Эти соленоиды больше используются для небольших потоков, где нет высокого давления. Для работы им не требуется никакого давления или перепада давления, поэтому их можно использовать даже при нулевом давлении в магистрали.

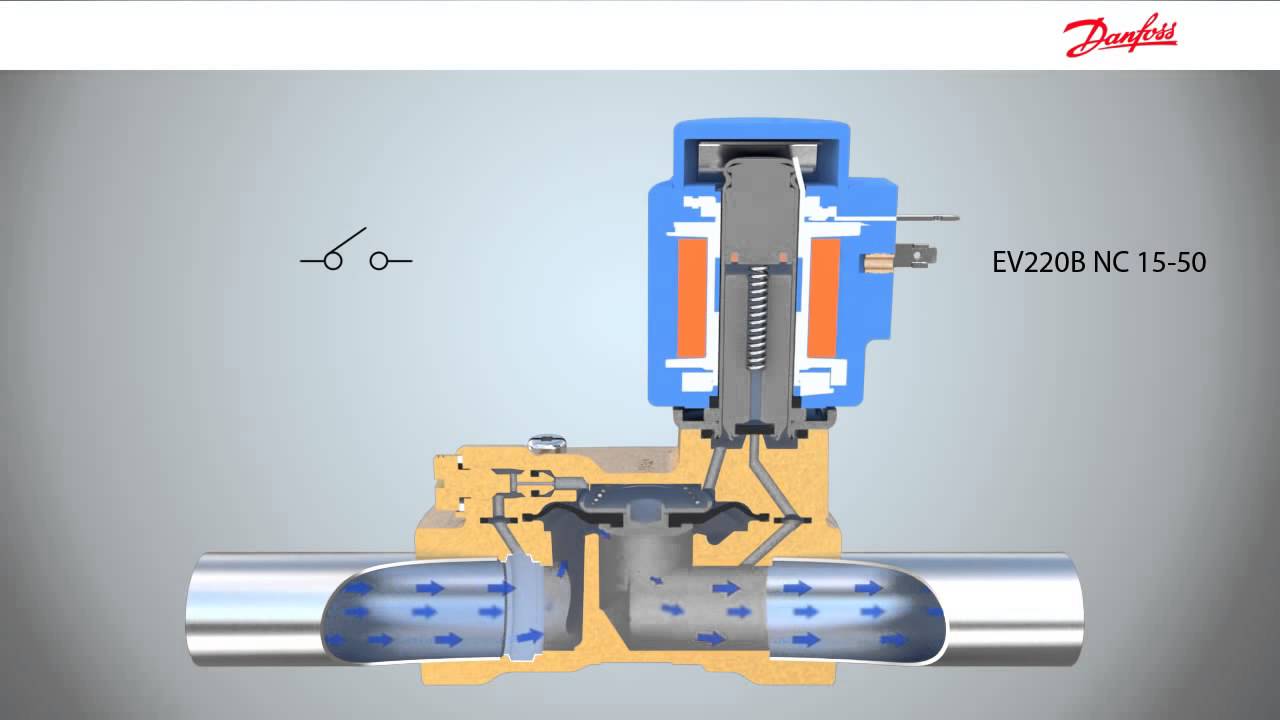

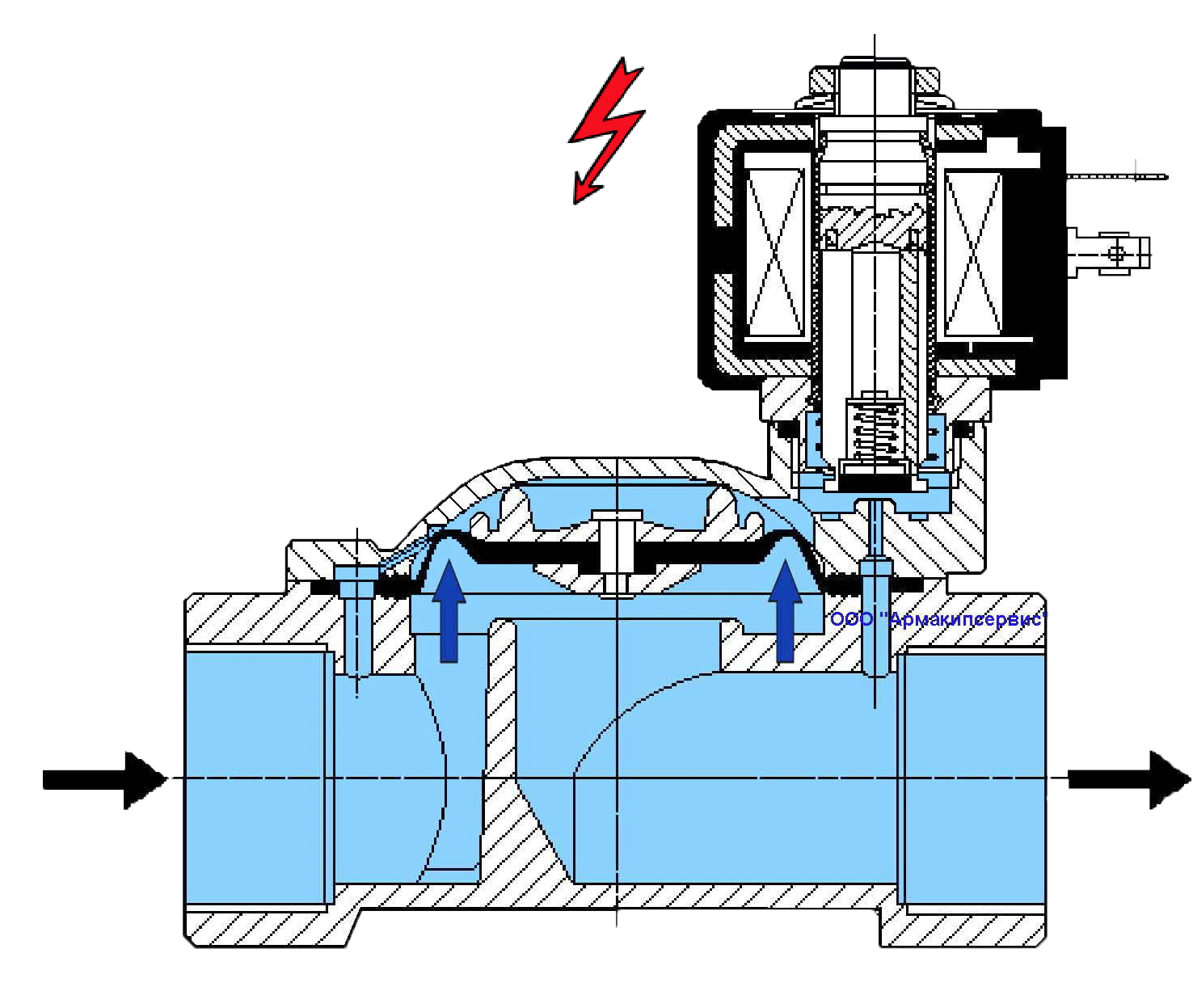

Клапаны непрямого действия (пилотные)

Клапаны непрямого действия, иногда также называемые пилотными, работают по принципу перепада давления между входом и выходом. В этом случае отверстие клапана закрыто диафрагмой, которая разделяет входное и выходное отверстия. В диафрагме имеется отверстие, через которое среда может поступать в верхнюю камеру из впускного отверстия. Это уравновешивает давление, действующее на диафрагму, и она остается закрытой. Опять же, давайте возьмем в качестве примера нормально закрытый клапан. Когда на клапан не подается питание, диафрагма прижимается пружиной и увеличивается давление в камере над диафрагмой. Таким образом, диафрагма закрывает клапан, и среда не может течь. Камера над диафрагмой соединена с выходным отверстием небольшим каналом (пилотным отверстием), который закрывается поршнем. Когда на катушку подается питание, она поднимает поршень, позволяя среде течь через пилотное отверстие к выходу. Поскольку оно больше, чем меньшее отверстие, давление над диафрагмой уменьшается, в то время как давление во входном отверстии остается прежним, а теперь даже выше. Таким образом, он поднимает диафрагму и позволяет среде течь к выпускному отверстию. Дифференциальное давление колеблется от 0,3 бар до 1 бар. С нормально открытым клапаном принцип работы прямо противоположный.

Эти клапаны подходят для больших расходов.

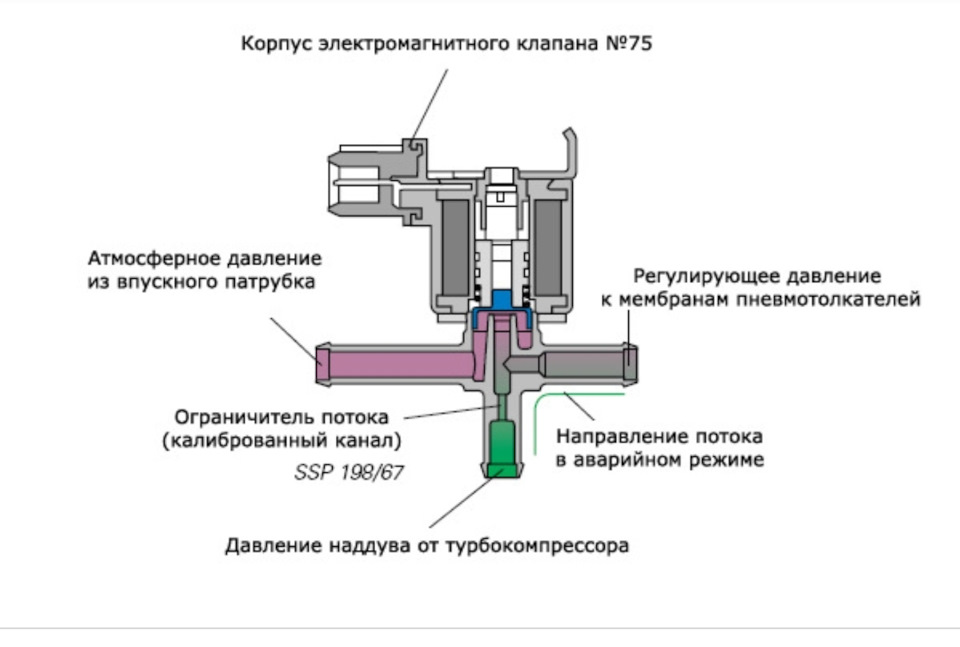

Двухходовой или трехходовой соленоид?

Двухходовые клапаны являются одними из самых основных электромагнитных клапанов. На их теле есть отмеченная стрелка, указывающая направление потока. Для правильной работы клапана необходимо придерживаться этого направления. Двухходовые клапаны используются для открытия или закрытия потока. Однако иногда требуются более сложные приложения, такие как микширование. Для этого используются трех- и многоходовые клапаны.

Трехходовые клапаны имеют в общей сложности три порта для соединений. Они могут переключаться между двумя контурами или смешивать два контура вместе. Некоторые клапаны выполняют обе эти функции, в зависимости от того, что необходимо в данный момент. Соленоид всегда подключен одновременно только к двум портам, через которые в данный момент протекает среда.

Распределительные соленоиды

Катушка соленоида контролирует, какое выходное соединение используется для потока. В обесточенном состоянии среда проходит через верхний выпускной патрубок. Если катушка находится под напряжением, поршень вытягивается вверх, закрывая путь к верхнему выходу, но открывая путь к нижнему выходу. Среда перенаправляется на второй выход.

Смесительные соленоиды

В этом случае клапан имеет два входа и один выход. Катушка определяет, какой выход используется в данный момент. Среда течет от верхнего входа к выходу без питания. С другой стороны, при подаче питания катушка тянет поршень вверх, останавливая поток из верхнего входа и открывая доступ из нижнего входа.

Универсальный электромагнитный клапан

Этот клапан работает в обоих направлениях. Либо в виде дистрибутива, либо в виде микширования. Однако одновременно могут работать только два порта.

Электромагнитный электромагнит Tork

  • прямого действия
  • НО – нормально открытый
  • источник питания 230 В переменного тока
  • вода, газ, воздух
  • корпус из латуни

Источник питания катушки

Катушки питаются от постоянного или переменного тока. Катушки постоянного тока имеют больше витков, чем катушки переменного тока. Они менее склонны к собиранию грязи, а подъемная сила в исходном и поднятом положении остается одинаковой. Однако потребляемая энергия и магнитная сила катушек постоянного тока зависят от температуры. Катушки переменного тока имеют меньшую зависимость, но более подвержены загрязнениям, которые могут вызвать гудение катушки. Они отличаются более высокой скоростью переключения. Если поршень заблокирован, катушка может перегреться. При одинаковом напряжении сопротивление катушки переменного тока меньше сопротивления катушки постоянного тока.

Широкий диапазон напряжений катушек. Для постоянного тока оно находится в пределах 12-48 В, для переменного тока оно находится в пределах 110-230 В. Электромагнитные клапаны обычно продаются с катушкой, но можно найти и без нее. Катушки полностью заменяемы, и вы можете найти сменную катушку для каждого клапана, если существующая перестанет работать. Замена выполняется быстро и легко.

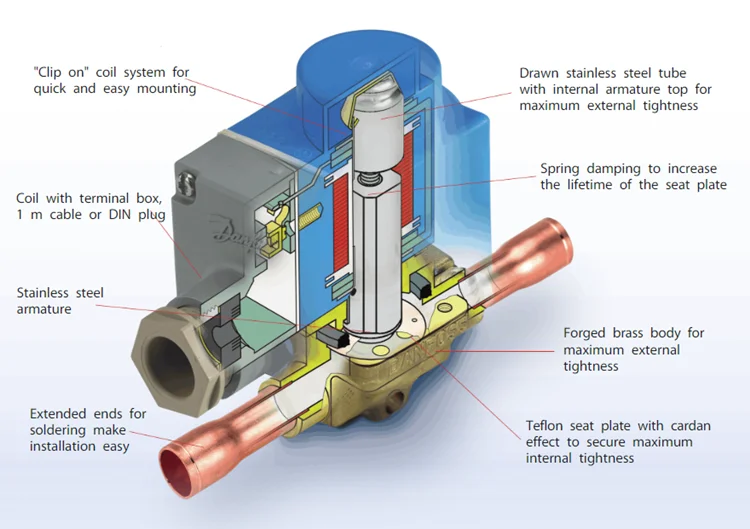

Электромагнитный соленоид Danfoss

  • пилотный
  • нормально закрытый
  • источник питания 230 В переменного тока
  • вода, газ, пар, нефть
  • встроенный фильтр
  • катушка с клипсой

Чем отличаются уплотнительные материалы?

Материал уплотнения и диафрагмы всегда должен быть совместим со средой. Для различных сред всегда больше подходит другой тип уплотнения.

NBR – или нитриловый каучук синтетического происхождения. Характеризуется высокой износостойкостью. Это эластомер с высокой прочностью на растяжение. Вероятность деформации очень мала. Он подходит для жидкостей на основе воды и гликоля, масел и газообразных сред, таких как воздух. Температура должна быть в пределах от -10 до +90/100°С.

EPDM – каучук этилен-пропиленовый. Характеризуется высокой устойчивостью к старению, озону, теплу и ультрафиолетовым лучам. Вероятность деформации здесь очень мала. Температурный диапазон шире, чем у NBR, от -30° до +140°C. EPDM чаще всего используется для жидкостей на основе воды и гликоля, а также для работы с паром.

ViTON – для применения в диапазоне температур от -15 до 220°C. Это фторкаучук, устойчивый к большому количеству химических веществ, таких как минеральные масла, озон, топливо, органические растворители и многое другое. Он характеризуется превосходными изоляционными свойствами и устойчивостью к вакууму. Он не очень гибкий и легко царапается.

ФКМ – еще один фторкаучук со свойствами, аналогичными ВиТОНУ. Температурный диапазон от 0 до 100°С. Используется в приложениях с водой и гликолями, для масел и газообразных сред, таких как воздух.

ПТФЭ – очень прочный полимер с температурным диапазоном от -10 до +150°С. Используется для работы с паром. Он характеризуется очень высокой устойчивостью к старению и химическим веществам, высокой прочностью на растяжение и низким коэффициентом трения.

ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН?

ЗАКАЗАТЬ ОНЛАЙН ИЛИ ЗВОНИТЬ: 1-866-825-8672

Прежде чем понять концепцию электромагнитного клапана, мы должны сначала понять, что такое клапан.

Клапан – это устройство, которое работает, регулируя или контролируя поток жидкости. Эта среда может быть жидкостью, газом, шламом и т. д. Доступны клапаны самых разных моделей и конструкций, предназначенные для различных целей.

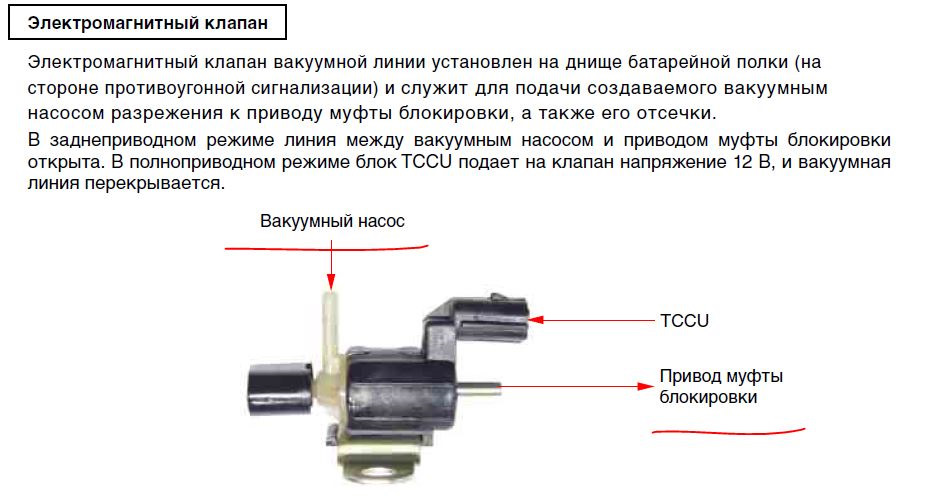

Соленоидный клапан — это просто комбинация соленоида и клапана, которая регулирует движение газа или жидкости с помощью электрического тока. Этот электромеханический привод останавливает, выпускает, распределяет или объединяет жидкости; и находит широкое применение в ряде областей применения.

Компоненты электромагнитного клапана

Электромагнитный клапан состоит из таких частей, как катушка провода (соленоид), металлический сердечник, электрический разъем, гайка крышки, корпус и т. д. Эти компоненты необходимы для эффективного функционирования. клапана. В случае возникновения неисправности в любой из частей, работа клапана не будет эффективной.

Следовательно, следует регулярно проверять, чтобы все детали работали наилучшим образом. В противном случае может потребоваться замена (замены) для обеспечения правильной работы клапана.

Использование или области применения

Эти инженерные изделия используются во многих областях. Ниже приведены некоторые области применения электромагнитного клапана:

  1. Бытовая техника: будь то посудомоечная или стиральная машина, для эффективной работы этих приборов требуются электромагнитные клапаны.
  2. Газовые котлы: Еще одним важным применением этих клапанов являются газовые котлы.
    В котлах эти клапаны работают, контролируя поток газа к горелке.
  3. Автоматические дождевальные системы для орошения. Эти клапаны не только помогают сегодняшним домовладельцам, но и весьма популярны среди фермеров. Электромагнитные клапаны используются в автоматических спринклерных системах орошения с автоматическим контроллером или регулятором.
  4. Стоматология: Если вам интересно, как эти клапаны полезны для стоматологов, не удивляйтесь! Электромагнитные клапаны используются в стоматологических креслах для регулирования потока воздуха и воды.
  5. Очистители воды: одно из последних применений электромагнитных клапанов — это водоочистители или системы обратного осмоса, которые в настоящее время пользуются большой популярностью.
  6. Применение в холодильной технике: электромагнитные клапаны также необходимы в холодильной технике для запуска или ограничения потока в контуре хладагента, тем самым автоматически регулируя жидкости в системе.

Эти превосходные клапаны можно использовать по-разному. Однако важно, чтобы вы выбрали хорошего поставщика таких продуктов, чтобы обеспечить долгосрочное и беспроблемное использование на долгие годы. Итак, проведите небольшое исследование в Интернете и найдите надежного производителя, предлагающего различные типы клапанов.
