Клапан электромагнитный Smart SM-5564 прямого действия Ду40 Ру10 стальной, нормально открытый AC 24v, резьба G 1 1/2″ в г. Москва
О товаре
Производитель: Mosklapan, Россия
Тип присоединения: резьбовой
Диаметр: Ду40
Корпус: нержавеющая сталь
Артикул: 16092139196
Давление номинальное: 10 бар
Среды: нейтральные газы
Тип действия: Электромагнитный
Уплотнение: EPDM
Все характеристики
Низкая цена
53 758 на 29.10.2022 ₽ $ €
мало (требует уточнения)
Доставка в г. Москва под запрос ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Все размеры:
Ду15 20 345₽Ду20 21 657₽Ду25 31 161₽Ду32 45 657₽Ду40 53 758₽Ду50 78 817₽
Характеристики
Характеристики
| | ||||||||||||||||||||||||||||
Данный вид электромагнитного клапана широко используется в системах водоснабжения и отопления, линиях розлива (антифриз, ацетилен, вино, пиво, сахарный сироп, соляной раствор, спирты, масло, гликоль), дизельных генераторах, в трубопроводах с теплоносителями на основе масла и нефтепродуктов. Кроме того, его можно использовать в системах со сжатым воздухом, газами.
8 м3/чУстройство клапана | Справочная информация
Справочная информация
Электромагнитные клапаны подразделяются по исполнению на:
«НЗ» – нормально закрытые клапаны.
«НО» – нормально открытые клапаны.
«БС» – бистабильные (импульсные) клапаны, переключение между положениями реализовывается путем подачи кратковременного импульса.
По принципу действия электромагнитные клапаны подразделяются на клапаны прямого действия, срабатывающие при отсутствии перепада давления и клапаны пилотного (непрямого) действия, для работы которых необходим минимальный перепад давления. Также клапаны можно разделить на поршневые и мембранные.
Устройство электромагнитного (соленоидного) клапана
| Клапан прямого действия | Клапан пилотного действия |
Электромагнитная катушка (соленоид) имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус.
Степенью защиты катушек IP65 (пылевлагонепроницаемые).
Напряжение питания:
Переменный ток AC220V; AC110V; AC24V.
Постоянный ток DC24V; AC12V.
Шток клапана выполнен из нержавеющий стали.
Крышка и Корпус в зависимости от серии клапана могут быть выполнены из следующих материалов: латунь; нержавеющая сталь; чугун; нейлон, эколон.
Крепеж выполнен из нержавеющей стали
Пружина 1 выполнена из нержавеющей стали
Плунжер выполнен из нержавеющей стали и уплотнения из полимерного материала
Пружина 2 выполнена из нержавеющей стали
Мембрана изготовлена из высококачественных эластичных полимерных материалов специальной конструкции и химического состава.
Свойства материалов мембран и уплотнений.
Благодаря развитию химической промышленности, полимерные материалы из которых создаются мембраны, и уплотнения для соленоидных клапанов SMART получают уникальный набор свойств и отвечают самым различным запросам, и потребностям.
EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически, термостойкий и износостойкий эластичный полимер. Высокая устойчивость к старению и погодным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу керосину, маслам, и углеводородам. Температура применения −40… +140 °С.
FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к износу, старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов.
Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.
NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, обладающий относительно высокой стойкостью к истиранию и износостойкостью, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана, воды, морской воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.
PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.
TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.
Принцип действия электромагнитного клапана прямого действия.
Нормально закрытый соленоидный клапан.
У данного клапана рабочее положение нормально-закрытое, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана эластична и имеет перепускное отверстие, по центру мембраны расположено запрессованное кольцо с подъемной пружиной из нержавеющей стали и выравнивающий канал. При отсутствии или присутствии давления в системе мембрана и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же мембрану будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускное отверстие в мембране, в над мембранное пространство.
При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над мембранном пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх и клапан открывается. Если в системе нет давления, мембрану потянет в верхнее положение подъемная пружина, которая закреплена на плунжере. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.
Нормально открытый соленоидный клапан.
У данного клапана рабочее положение является нормально-открытым, без напряжения на электромагнитной катушке он открыт. Плунжер поднят, выравнивающий канал открыт. В случае если в системе есть давление, в над мембранном пространстве давление падает, т.
к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх, и клапан находится в открытом положении. Если в системе нет давления, мембрану поднимает в верхнее положение подъемная пружина, закреплённая на плунжере, который в свою очередь изначально находится в верхнем положении. Электромагнитный клапан будет находиться в открытом состоянии до подачи напряжения на электромагнитную катушку.
При подаче напряжения на электромагнитную катушку клапана якорь сжимает подъемную пружину, возвратная пружина выталкивает шпиндель, который оказывает усилие на плунжер и закрывает выравнивающий канал. Мембрана прижимается к седлу за счет усилия возвратной пружины и перепада давления. Электромагнитный клапан будет находиться в закрытом состоянии до подачи напряжения на электромагнитную катушку.
Принцип действия электромагнитного клапана пилотного действия.
Нормально закрытый соленоидный клапан.
У данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины 0,5 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.
Нормально открытый соленоидный клапан.
Рабочее положение данного клапана является нормально-открытым, т.
е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,5 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 0,5 бар, то мембрана клапана останется, прижата к седлу усилием пружины 0,5 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного отверстия в мембране. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над мембранное пространство через перепускное отверстие в мембране. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.
Принцип действия бистабильного электромагнитного клапана.
Данный клапан имеет два постоянных положения «открыто» или «закрыто», переключение между положениями реализовывается путем подачи кратковременного импульса.
Мембрана клапана прижата к седлу усилием пружины 0,5 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче кратковременного импульса на соленоидную катушку плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до момента подачи импульса обратной полярности на электромагнитную катушку.
Как работают нормально открытые электромагнитные клапаны
ОПИСАНИЕ
Как работает двухходовой нормально открытый электромагнитный клапан?
Вы когда-нибудь задумывались, как жидкости и газы могут удерживаться и направляться через оборудование без каких-либо утечек? Электромагнитные клапаны являются важными частями любого оборудования, использующего жидкость или газ.
Эта часть позволяет операторам включать и выключать поток жидкости или газа, не опасаясь утечек. Это способствует безопасному и эффективному использованию оборудования.
Поскольку электромагнитные клапаны очень важны для автоматизации управления жидкостями и газами, очень важно, чтобы для определенной функции использовался правильный электромагнитный клапан. Обычно используется электромагнитный клапан, который обычно открыт. Этот клапан работает немного иначе, чем нормально закрытый клапан.
Основная функция нормально открытого электромагнитного клапана такая же. Нормально открытый электромагнитный клапан регулирует поток газа или жидкости. Этот клапан отличается способом запуска или остановки потока. Когда на нормально открытый электромагнитный клапан не подается питание, плунжер находится в нижнем положении, что означает, что поток проходит через клапан. Однако, когда катушка на плунжере находится под напряжением, магнитное поле заставляет плунжер подниматься. Это эффективно герметизирует клапан, предотвращая протекание газа или жидкости.
Электромагнитные клапаны производства Solenoid Solutions
- SUBMINIATURE
- МИНИАТЮРНЫЙ
- СРЕДНИЙ ДИАПАЗОН
- БОЛЬШАЯ МОЩНОСТЬ
Узнайте больше о наших электромагнитных клапанах
Видео о работе электромагнитных клапанов
2-ходовые нормально открытые электромагнитные клапаны и выпускное отверстие, называемое запорным портом. В своем естественном обесточенном состоянии запорный порт открыт, и среда течет в порт полости и из запорного порта. Когда клапан находится под напряжением, плунжер закрывает отверстие, останавливая поток через клапан. Поверните от питания. Отверстие открывается, и поток через клапан возобновляется.
Нажмите ниже, чтобы встроить эту инфографику на свой веб-сайт:
solenoidsolutionsinc.com/images/infographics/how-normally-open-solenoid-valves-work” title=”2-ходовой нормально открытый Электромагнитные клапаны” >Как работает двухходовой нормально открытый электромагнитный клапан 5-Day Prototypes
Если вам нужен специальный электромагнитный клапан для вашего применения, Solenoid Solutions поможет вам на каждом этапе пути. Мы продаем напрямую, предоставляем практически мгновенные предложения по телефону, у нас есть инженеры, готовые помочь, и мы доставим ваш прототип в течение 5 дней или раньше!
Начни!
Клапаны – Электромагнитные клапаны – По нормальному состоянию – Нормально открытые (Н/О)
Выбрать по категориям
Нормально открытые (Н/О)

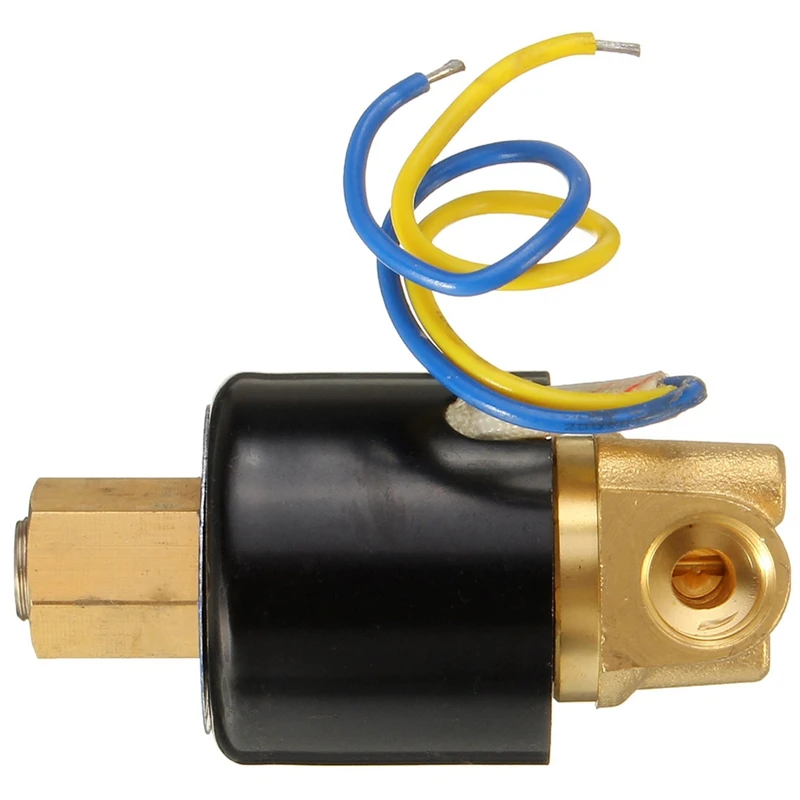

Нормально открытые электромагнитные клапаны остаются открытыми, если на них не подается питание. При подаче энергии они немедленно закрываются и остаются такими до тех пор, пока находятся под напряжением.
Из-за того, как они закрываются, они не предназначены для непрерывного использования более нескольких часов. Они являются отличным выбором для ситуаций, когда клапан должен закрываться только на короткие промежутки времени и должен оставаться открытым большую часть времени.
Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1-дюймовый электромагнитный клапан постоянного тока 12 В, латунный корпус, нормально открытый, УПЛОТНЕНИЕ ВИТОН
Сейчас: 58,89 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1-дюймовый электромагнитный клапан 110 В переменного тока, латунный корпус, нормально открытый, УПЛОТНЕНИЕ ВИТОН
Сейчас: 58,89 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 3/4 дюйма, 110 В переменного тока, латунный корпус электромагнитного клапана, нормально открытый, ВИТОНОВОЕ УПЛОТНЕНИЕ
Сейчас: 42,69 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 3/4 дюйма, 12 В постоянного тока, латунный корпус, нормально открытый, уплотнение из ВИТОНА
Сейчас: 42,69 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США — 1/4 дюйма, 110 В перем.
тока, латунный корпус, нормально открытый, уплотнение NBR
Сейчас: 24,69 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1/4 дюйма, 12 В постоянного тока, латунный корпус, нормально открытый, уплотнение NBR
Сейчас: 24,69 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердотельный электрический электромагнитный клапан США — 1/2 дюйма, 110 В перем. тока, латунный корпус, нормально открытый, уплотнение NBR
Сейчас: 34,19 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США — 1/2 дюйма, 24 В переменного тока, корпус из латуни, нормально открытый, уплотнение NBR
Сейчас: 34,19 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1/2 “, 12 В постоянного тока, латунный корпус электромагнитного клапана, нормально открытый, уплотнение NBR
Сейчас: 34,19 $
Добавить в корзину Сравнивать
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1/4 дюйма, 24 В переменного тока, латунный корпус, нормально открытый, уплотнение NBR
Сейчас: 24,69 $
Добавить в корзину Сравнивать
тока, латунный корпус, нормально открытый, уплотнение NBR
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1-дюймовый электромагнитный клапан постоянного тока 12 В, латунный корпус, нормально открытый, УПЛОТНЕНИЕ ВИТОН
Твердый нормально открытый (Н/О) электрический электромагнитный клапан высокого давления США имеет прочный латунный корпус, соединения с внутренней резьбой (NPT) один дюйм (1 дюйм) и термо- и маслостойкую прокладку из витона.
Подходит для использования с горячими или холодными вода, газ,… -
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1-дюймовый электромагнитный клапан 110 В переменного тока, латунный корпус, нормально открытый, УПЛОТНЕНИЕ ВИТОН
Твердый нормально открытый (Н/О) электрический электромагнитный клапан высокого давления США имеет прочный латунный корпус, соединения с внутренней резьбой (NPT) один дюйм (1 дюйм) и термо- и маслостойкую прокладку из витона. Подходит для использования с горячими или холодными вода, газ,…
-
Быстрый просмотр
-
Быстрый просмотр
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США — 1/4 дюйма, 110 В перем.
тока, латунный корпус, нормально открытый, уплотнение NBR
Твердый нормально открытый (Н/О) электрический электромагнитный клапан США имеет прочный латунный корпус, соединения с внутренней резьбой 1/4 дюйма (NPT) и уплотнения из нитрильного каучука (NBR). Подходит для использования с горячей или холодной водой, природным газом. , воздух, очень низкая вязкость…
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1/4 дюйма, 12 В постоянного тока, латунный корпус, нормально открытый, уплотнение NBR
Твердый нормально открытый (Н/О) электрический электромагнитный клапан США имеет прочный латунный корпус, соединения с внутренней резьбой 1/4 дюйма (NPT) и уплотнения из нитрильного каучука (NBR). Подходит для использования с горячей или холодной водой, природным газом. , воздух, очень низкий…
-
Быстрый просмотр
Твердотельный электрический электромагнитный клапан США — 1/2 дюйма, 110 В перем.
тока, латунный корпус, нормально открытый, уплотнение NBR
Твердый нормально открытый (Н/О) электрический электромагнитный клапан США имеет прочный латунный корпус, соединения с внутренней резьбой 1/2 дюйма (NPT) и уплотнения из нитрильного каучука (NBR). Подходит для использования с горячей или холодной водой, природным газом. , воздух, очень низкая вязкость…
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США — 1/2 дюйма, 24 В переменного тока, корпус из латуни, нормально открытый, уплотнение NBR
Твердый нормально открытый (Н/О) электрический электромагнитный клапан США имеет прочный латунный корпус, соединения с внутренней резьбой 1/2 дюйма (NPT) и уплотнения из нитрильного каучука (NBR). Подходит для использования с горячей или холодной водой, природным газом. , воздух, очень низкая вязкость…
-
Быстрый просмотр
Твердый электрический электромагнитный клапан США – 1/2 “, 12 В постоянного тока, латунный корпус электромагнитного клапана, нормально открытый, уплотнение NBR
Твердый нормально открытый (Н/О) электрический электромагнитный клапан США имеет прочный латунный корпус, соединения с внутренней резьбой 1/2 дюйма (NPT) и уплотнения из нитрильного каучука (NBR).
Подходит для использования с горячими или холодными вода, газ,…
тока, латунный корпус, нормально открытый, уплотнение NBR
тока, латунный корпус, нормально открытый, уплотнение NBR
