Образцы шероховатости… | Дефектоскопист.ру

_Anton_

Свой

15.02.2019

Здравствуйте. Имеет ли значения, какими образцами шероховатости располагает лаборатория, при ее аттестации? У нас образцы, которые отображают шероховатость поверхности в Ra, а в ГОСТ 55724, как я понимаю, фигурирует Rz… Допускается ли перевод Ra в Rz при оценки шероховатости поверхности, подготовленной к УЗК? Пройдем ли мы аттестацию с таким набором?)

Тарас

Дефектоскопист всея Руси

02.2019″ data-time-string=”12:00″ title=”15.02.2019 в 12:00″ itemprop=”datePublished”>15.02.2019

_Anton_ написал(а):

Здравствуйте. Имеет ли значения, какими образцами шероховатости располагает лаборатория, при ее аттестации? У нас образцы, которые отображают шероховатость поверхности в Ra, а в ГОСТ 55724, как я понимаю, фигурирует Rz… Допускается ли перевод Ra в Rz при оценки шероховатости поверхности, подготовленной к УЗК? Пройдем ли мы аттестацию с таким набором?)
Нажмите для раскрытия…

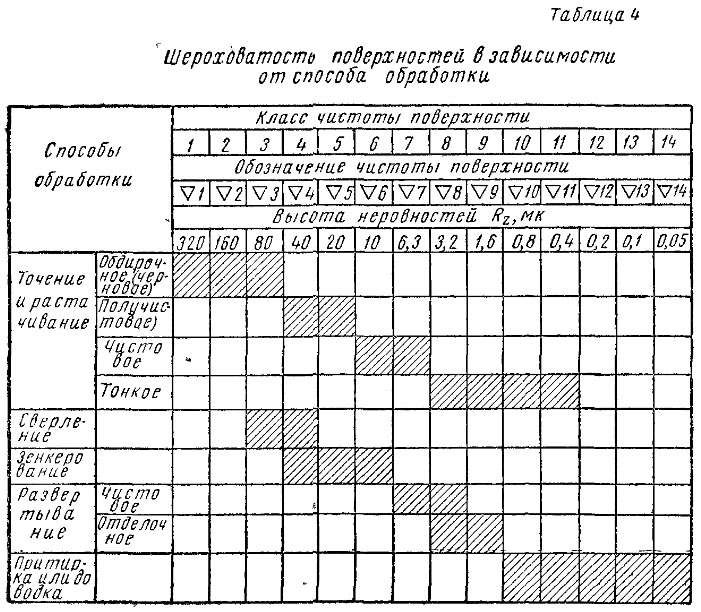

У нас к этому не цеплялись. Есть таблица соответствия шероховатости поверхности Rz в Ra. Главное что бы образцы были нужной шероховатости.

https://alexfl.pro/drawing/drawing_sherohovat.html
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики(действующий:http://docs.cntd.ru/document/1200003160)

Последнее редактирование: 15.02.2019

STalien

Бывалый

15.02.2019

Да вообще монопенисуально Ra или Rz

astrut

Дефектоскопист всея Руси

02.2019″ data-time-string=”00:51″ title=”16.02.2019 в 00:51″ itemprop=”datePublished”>16.02.2019

Там к способу обработки могут придираться. См. ГОСТ 9378 и сопряженные с ним ИСО 2632
И там же
7.4 Периодические испытания на соответствие всем требованиям настоящего стандарта проводят не реже одного раза в три года, а для образцов, изготовленных гальванопластическим методом, – не реже одного раза в пять лет.

Если при испытаниях обнаружено, что изделие соответствует всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

Последнее редактирование: 16.02. 2019

КОНСТ

Мастер дефектоскопии

16.02.2019

Есть такой прибор – измеритель шероховатости. Вместо 4х образцов.

Тарас

Дефектоскопист всея Руси

16.02.2019

КОНСТ написал(а):

Есть такой прибор – измеритель шероховатости. Вместо 4х образцов.
Нажмите для раскрытия…

Да есть такой прибор называется Профилометр.

Что Вы имели в виду говоря о 4-х образцах? Есть не плохие наборы. К примеру пользуюсь таким (даже есть сравнительная табличка Rz Ra).

КОНСТ

Мастер дефектоскопии

16.02.2019

Rz20 Rz40 Rz60 Rz80 хватает на основные методы контроля, например, пвк, узк, МК, вик

astrut

Дефектоскопист всея Руси

02.2019″ data-time-string=”00:11″ title=”17.02.2019 в 00:11″ itemprop=”datePublished”>17.02.2019

КОНСТ написал(а):

Есть такой прибор – измеритель шероховатости. Вместо 4х образцов.
Нажмите для раскрытия…

КОНСТ написал(а):

Rz20 Rz40 Rz60 Rz80 хватает на основные методы контроля, например, пвк, узк, МК, вик
Нажмите для раскрытия…

:drinks:
Вот и получается, если для оценки подготовки поверхности к НК, то образцы проще, дешевле, длинный межкалибровочный интервал и достаточно (почти). Для более серьезных задач – прибор – дороже и поверка ежегодно.

PS А еще в ультразвуке кроме шероховатости волнистость надо бы оценивать.

Тут тоже возможны варианты, ДШВ, например

Михаил57

Дефектоскопист всея Руси

18.02.2019

astrut написал(а):

:drinks:
Вот и получается, если для оценки подготовки поверхности к НК, то образцы проще, дешевле, длинный межкалибровочный интервал и достаточно (почти). Для более серьезных задач – прибор – дороже и поверка ежегодно.
PS А еще в ультразвуке кроме шероховатости волнистость надо бы оценивать. Тут тоже возможны варианты, ДШВ, например
Нажмите для раскрытия. ..

:drinks:
Комплекты образцов шероховатости – это сравнение на глазок. На глазок Вы и так шероховатость оцените, так что наличие этих образцов – формальность.

USM35 XS

Дефектоскопист всея Руси

18.02.2019

Михаил57 написал(а):

:drinks:
Комплекты образцов шероховатости – это сравнение на глазок. На глазок Вы и так шероховатость оцените, так что наличие этих образцов – формальность.
Нажмите для раскрытия…

Главное инспекторам случайно не сказать, что шероховатость на глазок определяете. Его могут такие вещи очень сильно заинтересовать. В остальном согласен, образцы шероховатости в 99.999% случаев нужны просто для того, чтобы лежать на полке для какой-нибудь проверки.

Михаил57

Дефектоскопист всея Руси

18.02.2019

USM35 XS написал(а):

Главное инспекторам случайно не сказать, что шероховатость на глазок определяете. Его могут такие вещи очень сильно заинтересовать. В остальном согласен, образцы шероховатости в 99.999% случаев нужны просто для того, чтобы лежать на полке для какой-нибудь проверки.
Нажмите для раскрытия…

Смазанные толстым слоем смазки и завернутые в бумажки, чтобы было видно, что их не разворачивали 😆

astrut

Дефектоскопист всея Руси

18.02.2019

USM35 XS написал(а):

В остальном согласен, образцы шероховатости в 99. 999% случаев нужны просто для того, чтобы лежать на полке для какой-нибудь проверки.
Нажмите для раскрытия…

А прибор – тоже. Только образцы лежат себе на полке 3-5 лет и в законе без доп. трат, а прибор каждый год в поверку и опять на полку на год. Примерно как люксметр:drinks:

USM35 XS

Дефектоскопист всея Руси

18.02.2019

astrut написал(а):

А прибор – тоже. Только образцы лежат себе на полке 3-5 лет и в законе без доп. трат, а прибор каждый год в поверку и опять на полку на год. Примерно как люксметр:drinks:
Нажмите для раскрытия…

– Образцы шероховатости (со всеми видами обработки) или профилометр

– Люксметр (УФ и обычный)
– Вискозиметр
– Линейка оптической плотности
Вот не полный список совершенно бесполезных на мой взгляд предметов, которыми приходится оснащать лабораторию НК, чтобы не вызывать лишних вопросов у разной степени шизанутости проверяющих. При работе они бывают нужны 1 раз в 10 лет, а то и реже, но стоит заглянуть “инспектору”, в пору хоть закрывайся.

Михаил57

Дефектоскопист всея Руси

18. 02.2019

USM35 XS написал(а):

– Образцы шероховатости (со всеми видами обработки) или профилометр
– Люксметр (УФ и обычный)
– Вискозиметр
– Линейка оптической плотности
Вот не полный список совершенно бесполезных на мой взгляд предметов, которыми приходится оснащать лабораторию НК, чтобы не вызывать лишних вопросов у разной степени шизанутости проверяющих. При работе они бывают нужны 1 раз в 10 лет, а то и реже, но стоит заглянуть “инспектору”, в пору хоть закрывайся.
Нажмите для раскрытия…

Люксметр прибор полезный. Я им освещенность на рабочем стол внуков проверил и дополнительное освещение установил.

astrut

Дефектоскопист всея Руси

02.2019″ data-time-string=”13:54″ title=”18.02.2019 в 13:54″ itemprop=”datePublished”>18.02.2019

Михаил57 написал(а):

Люксметр прибор полезный. Я им освещенность на рабочем стол внуков проверил и дополнительное освещение установил.
Нажмите для раскрытия…

:drinks:
Но комфорт освещения не только люксами определяется. Неплохо еще пульсации оценить, причем, не только 100 герцовые (а 50 Гц сейчас меньше), например, камерой телефона, но и более высокочастотные. И “лохматость” теней оценить от кучки светодиодов и светового оформления. Ну и спектр тоже мерзкий бывает. А освещенность можно и телефоном и фотиком прикинуть, но религия не позволяет – поверенный люксметр, да еще из госреестра подавай

_Anton_

Свой

02.2019″ data-time-string=”13:55″ title=”18.02.2019 в 13:55″ itemprop=”datePublished”>18.02.2019

Т.е. без датчика ДШВ и оценки волнистости не аттестовать лабораторию? Или это зависит от области и используемой нормативной документации? Как я понял, например, РД 34.17.302-97 предписывает учитывать волнистость…

USM35 XS

Дефектоскопист всея Руси

18.02.2019

_Anton_ написал(а):

Т. е. без датчика ДШВ и оценки волнистости не аттестовать лабораторию? Или это зависит от области и используемой нормативной документации? Как я понял, например, РД 34.17.302-97 предписывает учитывать волнистость…
Нажмите для раскрытия…

Где вы там собрались аттестовываться?! У вас там росаккредитация что ли приехать планирует?

Всё можно аттестовать и без лишней возни. Волнистость поверхности должна быть не более 0.015 (справочное значение, в ГОСТах не видел). Вы её на глаз увидеть можете, кроме шуток. Инспектор скорее всего даже не обратит внимания на этот параметр. Так же ему будет совершенно наплевать на шероховатость, люксы, стоксы и прочее. Они в первую очередь смотрят на правильность ведения журналов, прослеживаемость испытаний/измерений, наличие действующих поверок у имеющегося оборудования и действующей аттестации персонала. Иногда карты контроля смотрят. Остальное для них обычно отодвигается на 2-3 план.

А если аттестация будет документарная, т. е. невыездная (дистанционная, если так будет более доходчиво), то вообще не стоит переживать, главное чтобы в паспортах все эти очень важные образцы и приборы фигурировали, остальное никому не интересно.

Покупка всего указанного оборудования вам ничего, кроме лишних трат не принесёт. Пользоваться вы всей этой лабудой практически никогда не будете, а вот возить на поверки и ремонты – да.

Gimalay2

Дефектоскопист всея Руси

18.02.2019

USM35 XS написал(а):

Где вы там собрались аттестовываться?! У вас там росаккредитация что ли приехать планирует?
Всё можно аттестовать и без лишней возни. Волнистость поверхности должна быть не более 0.015 (справочное значение, в ГОСТах не видел). Вы её на глаз увидеть можете, кроме шуток. Инспектор скорее всего даже не обратит внимания на этот параметр. Так же ему будет совершенно наплевать на шероховатость, люксы, стоксы и прочее. Они в первую очередь смотрят на правильность ведения журналов, прослеживаемость испытаний/измерений, наличие действующих поверок у имеющегося оборудования и действующей аттестации персонала. Иногда карты контроля смотрят. Остальное для них обычно отодвигается на 2-3 план.
А если аттестация будет документарная, т.е. невыездная (дистанционная, если так будет более доходчиво), то вообще не стоит переживать, главное чтобы в паспортах все эти очень важные образцы и приборы фигурировали, остальное никому не интересно.
Покупка всего указанного оборудования вам ничего, кроме лишних трат не принесёт. Пользоваться вы всей этой лабудой практически никогда не будете, а вот возить на поверки и ремонты – да.
Нажмите для раскрытия. ..

Скорее не “возить”, а “платить”.

USM35 XS

Дефектоскопист всея Руси

18.02.2019

Gimalay2 написал(а):

Скорее не “возить”, а “платить”.
Нажмите для раскрытия…

Как вариант. Наши приборы всё-таки ездят каждый год, Наш ЦСМ то ли принципиальный, то ли шибко правильный, то ли какой-то другой вариант. Да и если факт фиктивной поверки вскроется каким-то образом, будет очень много разговоров. Нам дешевле свозить на поверку, чем потом расхлёбывать и объяснять.
Смысла я в этих поверках вижу ровно ноль, как и в поверке современных УЗ-дефектоскопов.

Последнее редактирование: 18.02.2019

Gimalay2

Дефектоскопист всея Руси

18.02.2019

USM35 XS написал(а):

Как вариант. Наши приборы всё-таки ездят каждый год, Наш ЦСМ то ли принципиальный, то ли шибко правильный, то ли какой-то другой вариант. Да и если факт фиктивной поверки вскроется каким-то образом, будет очень много разговоров. Нам дешевле свозить на поверку, чем потом расхлёбывать и объяснять.
Смысла я в этих поверках вижу ровно ноль, как и в поверке современных УЗ-дефектоскопов.
Нажмите для раскрытия…

За что отвечает поверяльщик?
Какая вероятность, что Ваш прибор тамошний “умелец” не спалит и скажет “так и было”?
У Вас есть СО и Вы можете убедиться в исправной работе прибора без поверяльщиков.
А подпускать к своему прибору какого-то неумеху вообще опрометчиво.
Сейчас поверки делаются по электронной почте.

Измеритель шероховатости, профилометр TR110 New

измерительные приборы, аналитическая аппаратура, лабораторное оборудование, расходные материалы

Данное оборудование указано в следующих разделах каталога:

Измерители шероховатости поверхности

Это обновленная версия популярного измерителя шероховатости TR110 — теперь с двумя дисплеями, современным дизайном корпуса и защитным чехлом для датчика. Профилометр TR110 New получил второй дисплей для более удобной работы.

Профилометр TR110 применим для измерения шероховатости поверхностей всех видов металлов и неметаллов.

Принцип действия измерителя основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором прибора.

Профилометр TR110 NEW измеряет шероховатость по шкалам Ra и Rz.

Особенности

Два ярких дисплея, позволяющих считывать данные под любым углом
Защитный чехол для датчика входит в базовый комплект поставки
Большой диапазон измерений, подходящий для большинства материалов
Предназначен для измерений на плоских поверхностях, наружных поверхностях цилиндров и наклонных поверхностях
Возможность измерения параметров шероховатости по шкалам Ra и Rz
Оснащен функцией внешней калибровки с помощью клавиатуры
Соответствие требованиям стандартов:
- ISO (Международная организация по стандартизации)
- DIN (Германский институт стандартов)
Литий-ионные аккумуляторы позволяют выполнять перезарядку во время измерений.

Технические характеристики

Измеряемые параметры	Ra, Rz
Длина трассы сканирования, мм	6
Скорость перемещения щупа, мм/с	1,0
Значения отсечек шага, мм	0,25; 0,8; 2,5
Длина оценки значений, мм	1,25; 4,0; 5,0
Диапазон измерений по Ra, мкм	0,05…10,0
Диапазон измерений по Rz, мкм	0,1…50
Допускаемая погрешность, %	±15
Повторяемость результатов, %	<12
Тип фильтра	аналоговый резистивно-ёмкостный
Тип датчика	пьезоэлектрический
Радиус кривизны и угол вершины щупа	алмазная игла с радиусом 5 ±1 мкм
Диапазон рабочих температур, °С	0. ..+40
Степень точности	класс 3
Электрическое питание	Li-ion аккумулятор 3,6 В
Зарядное устройство	6 В постоянного тока
Габаритные размеры, мм	110×70×24
Масса электронного блока, г	200

Стандартная комплектация

Измеритель шероховатости TR110 New
Защитный чехол для датчика
Мера шероховатости образцовая
Зарядное устройство
Руководство по эксплуатации
Гарантийный талон
Футляр для переноски.

Сравнительные характеристики профилометров серии TR

Характеристики	TR100	TR110	TR110 new	TR200	TR210	TR220
Особенности	Предназначен для контроля шероховатости на плоских поверхностях, наклонных поверхностях и наружных поверхностях цилиндров. Имеет малый размер, привлекательную цену.	Модифицированный вариант измерителя шероховатости TR100 с улучшенным дизайном и увеличенным дисплеем со светодиодной подсветкой.	Обновленная версия измерителя шероховатости TR110 с двумя дисплеями, современным дизайном корпуса и защитным чехлом для датчика	Рассчитывает параметры шероховатости в соответствии с выбранной методикой и отображает ряд измеренных параметров и график профиля.	Упрощенная модель измерителя шероховатости TR 200 для измерения шероховатости по четырем параметрам	усовершенствованной моделью измерителя шероховатости TR 200 с возможностью измерения по 16 шкалам
Шкалы и диапазоны измерения	Ra: 0,05…10,0 мкм			Ra, Rq: 0,01…40 мкм	Ra: 0,025…12,5 мкм	Ra, Rq: 0,005…40 мкм
	Rz: 0,1…50 мкм			Rz, Ry, Rp, Rt, R3z: 0,02. ..160 мкм	Rz, Ry, Rq: 0,02…160 мкм	Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0,02…160 мкм
				RSm, RS: 1 мм		RSm, RS: 1 мм
				Rmr: 1…100 %		Rmr: 1…100% (%Rt), RSk: 0…100%
Длина трассы сканирования	6 мм			17,5 мм		18 мм
Скорость перемещения щупа	1 мм/с			на базовой длине = 0,25 мм Vt = 0,135 мм/с		1 мм/с
				на базовой длине = 0,8 мм Vt = 0,5 мм/с
				на базовой длине = 2,5 мм Vt = 1 мм/с
				при возврате V = 1 мм/с
Значения отсечек шага	0,25 мм / 0,8 мм / 2,5 мм			0,25 мм / 0,8 мм / 2,5 мм
Длина оценки значений параметров шероховатости	1,25 мм / 4,0 мм / 5,0 мм			отсечка 1. ..5 (по выбору пользователя)
Допускаемая основная погрешность	±15 %			≤ ±10 %
Повторяемость результатов измерений	< 12 %			< 6 %
Радиус кривизны и угол вершины щупа	стандантный датчик TS 100: алмазная игла с радиусом: 5 ±1 мкм; угол: 90° (+5° или -10°)
Диапазон рабочих температур	0…+40 °С
Стандарты	ISO, DIN			ISO, DIN, ANSI, JIS
Степень точности	класс 3
Передача данных на ПК	Не предусмотрена		Через порт RS – 232 на принтер TA220S или ПК (программное обеспечение Dataview)
Цифровые фильтры	резистивно-емкостный			резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P
Рабочее питание	Два никель-металлогидридных аккумулятора х 3,6 В, время перезарядки 10-15 часов	Li-ion аккумулятор, время перезарядки 3 часа		Li-ion аккумулятор, время перезарядки 2,5 часа
Габаритные размеры, мм	125×72×6	110×70×24	110×70×24	141×56×48	140×52×48	140×56×48
Масса, г	200	200	200	480	440	440

Стандартная комплектация

Блок электронный
Защитный чехол для датчика
Образцовая мера шероховатости
Зарядное устройство
Руководство по эксплуатации
Гарантийный талон
Кейс для хранения

Почтовый адрес: 190013, Санкт-Петербург, а/я 120
Офис: Клинский проспект, д. 25
Телефон: +7 (812) 336-90-86 (многоканальный)
Транспортный отдел: +7 (931) 535-80-69
Факс: +7 (812) 336-90-86

Шероховатость Микрошероховатость поверхности Rz RA RZ Кенни Тейлор Хобсон Surtronic Duo SAT

Подумываете о покупке измерителя шероховатости?

Если вы думаете о покупке измерителя шероховатости для измерения или контроля риска скольжения полов, остановитесь. Если вы считаете, что микрошероховатость Rz можно использовать для контроля риска скольжения, пожалуйста, свяжитесь с нами.

Rz Micro Roughness не измеряет риск скольжения

Микрошероховатость

Rz не является прямым показателем риска скольжения и не может помочь вам отслеживать изменения риска скольжения ваших полов. Запросите HSE о последней корреляции между шероховатостью и PTV. Шероховатость не может определить изменение риска скольжения, вызванное износом, загрязнением или другими основными причинами изменения риска скольжения ваших полов.

Неверная продажа Шероховатость

Если вас заставили поверить, что шероховатость можно использовать для контроля риска поскальзывания, возможно, вы ошиблись. Если вы купили измеритель шероховатости для проверки на скольжение, свяжитесь с SlipAlert, чтобы вернуть свои деньги и узнать о реальных способах контроля риска скольжения. Если вы считаете, что шероховатость отслеживает риск поскальзывания, свяжитесь с нами, и мы покажем вам, почему шероховатость является таким плохим показателем риска поскальзывания и бесперспективным инструментом для мониторинга изменения риска поскальзывания. Если вы поделитесь своим опытом неровностей, вы поможете спасти тысячи ненужных травм от скольжения. Связаться со SlipAlert

Rz Сторонники не признаются

Мы задали доктору Полу Лемону, членам UKSRG и сторонникам испытаний на шероховатость, три простых вопроса:

1. Каким образом микрошероховатость Rz может дать меру риска поскользнуться на мокрой дороге, если тесты проводятся на чистых сухих полах, а корреляция с реальными показателями поскальзывания (показатели, коррелирующие с PTV) близка к нулю? (см. график HSL)

2. Каким образом Rz может быть полезным способом контроля риска скольжения на полу, если он не может обнаружить загрязнение или любую другую причину изменения риска скольжения на полу?

3. Если микрошероховатость Rz является такой полезной мерой, когда ее измеряют вместе с реальной мерой риска поскальзывания, то почему нет рекомендаций относительно того, как меру Rz следует использовать вместе с мерой PTV. Отчеты HSE/HSL, как правило, игнорируют меру Rz, если она не согласуется с мерой PTV. Чем это полезно?

Мы не получили ответа на наши вопросы. Сторонники Rz знают, что он не измеряет риск поскальзывания.

Повреждение торговой марки Surtronic

В настоящее время HSE рекомендует только две разновидности измерителей шероховатости для испытаний на скольжение. Почти 100% пользователей SAT используют либо Surtonic Duo, либо Surtronic 25.

Мы призвали Taylor Hobson и Spectrum Metrology, поставляющих инструменты Surtronic, отказаться от продажи измерителей шероховатости для испытаний на скольжение.

Мы бросаем вызов Тейлору Хобсону и Spectrum Metrology, которые поставляют инструменты Surtronic, чтобы ответить на эти простые вопросы:

1) при каком уровне макрошероховатости поверхности возможно точное измерение микрошероховатости Rz? Другими словами, на реальных этажах, вероятно ли, что счетчики Surtronic даже точно измеряют Rz?

2) Учитывая, что измерения Rz на реальных полах не предсказывают риск поскальзывания PTV, почему вы продаете свои точные приборы для проверки на поскальзывание?

3) учитывая, что показатели Rz не меняются в зависимости от изменения риска поскальзывания и что измерители шероховатости не могут обнаруживать загрязнение, почему вы продаете свои измерители шероховатости для контроля риска поскальзывания?

4) Есть ли у вас какие-либо рекомендации по использованию мер Rz наряду с реальными мерами скольжения? а если нет, то зачем продавать свои прецизионные приборы в качестве дополнительной меры для использования с PTV?

Продажа марки прецизионных инструментов для целей, для которых она не подходит, несомненно, нанесет ущерб бренду.

Мы настоятельно рекомендуем не использовать Rz для измерения или контроля риска скольжения на полу.

Неверная продажа грубости

Измерение шероховатости гладких металлических деталей автомобиля

Мы предлагаем использовать измеритель Rz только для измерений на гладких поверхностях, а не на полу. Измерители шероховатости обычно используются для измерения гладких металлов, таких как автомобильные детали.

Измерение ширины 100 волос на полу

метра Rz измеряются в микронах, примерно в 100 раз шире человеческого волоса. Если ваш пол имеет макрошероховатость, то есть шероховатость или профилирование, которые вы видите, то, вероятно, будет невозможно точно измерить микрошероховатость. Если вы измерите «шероховатость» на полу, вы, вероятно, даже не получите точного измерения Rz, и это определенно не будет полезно для мониторинга риска поскальзывания.

Испытание на ударную шероховатость. Получите настоящий тестер скольжения и сделайте свои полы намного безопаснее

	Кенни	Предупреждение о скольжении
Измеряет риск скольжения	№	Да
Обнаруживает загрязнение	№	Да
Контролирует изменение риска скольжения	№	Да
Согласованные результаты	№	Да
Контроль эффективности очистки	№	Да

Если вы купили измеритель шероховатости, мы хотели бы получить ваш отзыв.

Шероховатость не может обнаружить загрязнение

Измерения микрошероховатости поверхности останутся незатронутыми загрязнением, что делает их бесполезными в качестве способа измерения эффективности режимов очистки или в качестве инструмента для объяснения того, почему один участок пола кажется опасным для скольжения.

Попробуйте SlipAlert и получите кэшбэк до 900 фунтов стерлингов!

Кенни пытается «предсказать» риск поскальзывания и обычно ошибается

Шероховатость

Rz не измеряет риск поскользнуться пешехода, он не определяет загрязнение и не сообщит вам об изменении риска поскользнуться на вашем полу. Он измеряет один параметр микрошероховатости и пытается предсказать риск скольжения на мокрой дороге по 10 случайным числам. Это все равно, что использовать Кенни «фальшивый тест на промах» вместо просмотра финального счета или матча дня! Внимательно прочитайте претензии к Кенни. Вы заметите, что Rz «может» указывать на риск поскользнуться… точно так же, как сломанные часы «могут» показывать точное время.

Верните деньги…

Остерегайтесь вводящих в заблуждение заявлений о шероховатости

Вы должны быть очень осторожны при чтении утверждений об измерении шероховатости как средстве контроля риска скольжения полов. Некоторые утверждения о шероховатости вводят в заблуждение.

«Микрошероховатость поверхности может указывать на сопротивление скольжению пола при загрязнении»

Если бы это заявление сделали продавцы измерителей шероховатости, это было бы незаконным, так как оно вводит в заблуждение. Микрошероховатость Rz не является мерой риска поскальзывания и не может обнаружить загрязнение. Измерения шероховатости проводятся на чистом сухом полу, поэтому нельзя напрямую измерить сопротивление скольжению загрязненного пола. Теория о том, что измерения Rz будут предсказывать риск проскальзывания на мокрой дороге, оказалась ошибочной. Идея о том, что измерения Rz предсказывают другие загрязнения, является нонсенсом. Шероховатость может указывать только на риск поскользнуться, как сломанные часы «может» указать правильное время, если вам повезет, и смотреть на него только тогда, когда оно приближается к правильному времени. Если вы обнаружите какие-либо вводящие в заблуждение заявления, подобные этому, сделанные людьми, продающими шероховатость, сообщите о них в Trading Standards или свяжитесь с Дженни.

Больше вводящих в заблуждение заявлений о шероховатости

Следующее утверждение о шероховатости технически правильно, но на веб-странице о предотвращении риска скольжения было бы незаконным, если бы это заявление делала коммерческая организация.

“Вы часто можете использовать измеритель шероховатости поверхности в местах, где традиционные тесты на сопротивление скольжению не могут быть использованы или могут дать вводящие в заблуждение результаты, например, лестницы. ”

Это правда, что шероховатость может быть измерена в небольших помещениях, но неверно, что она будет измерять сопротивление скольжению, и вывод о том, что шероховатость, следовательно, может быть лучше, чем традиционная мера сопротивления скольжению, является вводящей в заблуждение нонсенсом.

Если вы обнаружите какие-либо вводящие в заблуждение заявления, подобные этому, сделанные людьми, продающими шероховатость, сообщите о них в Торговые стандарты или свяжитесь с Дженни.

Еще больше вводящих в заблуждение утверждений о шероховатости

Это еще одно очень вводящее в заблуждение утверждение о шероховатости, подразумевающее, что шероховатость может использоваться для отслеживания изменений риска поскользнуться на ваших полах.

«Измерение микрошероховатости поверхности выполняется быстро и легко, что делает его идеальным способом отслеживания изменений в отделке поверхности».

Если вы внимательно прочитаете, то увидите, что здесь говорится, что шероховатость измеряет изменения «шероховатости поверхности», но на веб-странице о мониторинге изменений риска скольжения полов это вводит в заблуждение. На самом деле шероховатость нельзя использовать для измерения изменения риска поскользнуться, вызванного загрязнением или износом, или какой-либо из известных причин изменения риска поскользнуться на полу. Измерения шероховатости проводятся на чистых сухих полах, и измеритель шероховатости не обнаруживает загрязнения. Нет корреляции между изменением шероховатости и изменением риска скольжения полов из-за износа. Вышеупомянутое утверждение является необоснованным и преднамеренно предназначено для того, чтобы ввести в заблуждение неосторожных. На самом деле это опасная ложь. Вышеупомянутое заявление было бы незаконным, если бы оно появилось на веб-сайте или в рекламной литературе коммерческого предприятия, продающего грубость. Если вы обнаружите какие-либо вводящие в заблуждение заявления, подобные этому, сделанные людьми, продающими шероховатость, сообщите о них в Trading Standards или свяжитесь с Дженни.

Вводящее в заблуждение утверждение о шероховатости, которое вы должны подвергнуть сомнению…

Если вы видите, что кто-то утверждает следующее о шероховатости, спросите его, как использовать меру шероховатости в сочетании с мерой коэффициента трения.

«Микрошероховатость поверхности является хорошей дополнительной мерой, если она используется с SAT или в сочетании с соответствующим испытанием на коэффициент трения»

Бланки публикации HSE01 также могут ввести в заблуждение неосторожных. В нем указано:

“Измерения шероховатости
также могут использоваться для отслеживания изменений
характеристик поверхности пола, таких как износ. ”

Извините, если вы думаете, что это означает, что шероховатость может использоваться для отслеживания изменения сопротивления скольжению, вызванного износом. Это не. Испытания показывают, что изменения шероховатости Rz не связаны с изменениями PTV, вызванными износом.

Это утверждение бессмысленно, если кто-то не может объяснить вам, как использовать меру шероховатости вместе с реальной мерой риска поскальзывания. В отчетах HSE, которые мы видели, HSE рекомендует игнорировать показатель шероховатости, если он не соответствует реальному показателю риска поскальзывания. Не знаю, как это поможет. Если вы когда-нибудь найдете кого-нибудь, кто предлагает практическое применение меры шероховатости, пожалуйста, свяжитесь с Дженни.

Если у вас есть измеритель шероховатости, что вы можете сделать?

Пожалуйста, не используйте измеритель шероховатости для измерения риска скольжения на полу. Очень вероятно, что вы получите вводящие в заблуждение результаты. 3 вещи, которые нужно сделать с измерителем шероховатости

Шероховатость «предсказывает» по сравнению с мерами SlipAlert

В субботу вечером вы предпочитаете угадывать футбольные результаты или смотреть матч дня? Кенни, психический измеритель шероховатости, предсказывает риск скольжения на мокрой дороге, а не измеряет его. SlipAlert делает быстрые и точные измерения вашего пола. Вы можете тестировать различные места, влажные, пыльные, изношенные участки и получать точные измерения за считанные секунды. Угадайте с Кенни или купите лучший в мире счетчик скольжения. Чтобы узнать больше, свяжитесь со SlipAlert

Вам продали тест на шероховатость?

Если вы купили измеритель шероховатости или оплатили измерение шероховатости ваших полов, то мы хотели бы поговорить с вами. Пожалуйста, свяжитесь с [email protected] или нажмите здесь.

SlipAlert более точно определяет загрязнение

Посмотреть видео HSE.

Шероховатость и маятник

Показатели шероховатости имеют плохую корреляцию с маятником. Чтобы узнать больше о том, почему шероховатость не имеет большого значения при тестировании безопасности пола, нажмите здесь.

RZ и RA Шероховатость

Rz и RA — это две формы измерения шероховатости, которые не коррелируют с маятником и ничего не говорят о загрязнении.

Шероховатость и плохая очистка…

Загрязнение не влияет на измерение шероховатости поверхности, поэтому измерение шероховатости не имеет значения при проверке режима очистки.

Авария со скольжением Черная точка и шероховатость

Время от времени область вашего пола может стать черной точкой аварии поскользнуться. Когда вы впервые наблюдаете поскальзывание или небольшое количество поскальзываний на одном и том же участке пола, вы можете проверить участок пола, чтобы выяснить, не стал ли этот участок пола опасным. Это могло быть вызвано разливом, который не был убран должным образом и сделал этот участок пола скользким. В этих ситуациях меры грубости вам не помогут. Вам нужен SlipAlert.

Неровности, разливы и загрязнения

Разливы и загрязнения являются одной из основных причин скользкости полов. Шероховатость не может измерять загрязнение пола.

Шероховатость и SAT

HSE предлагает использовать измерения шероховатости с помощью SAT, инструмента оценки скольжения. Логика зависания для SAt была основана на значениях PTV 20 = плохое сопротивление скольжению и 40 = очень хорошее сопротивление скольжению. нажмите здесь, чтобы узнать больше об использовании SAT с SlipAlert.

SlipAlert/Маятник и SAT

Программа SAT использует эти точки отсчета и условную корреляцию 2:1 между Rz и PTV. Было бы разумнее использовать коррелированные с маятником значения (от Pendulum или SlipAlert), а затем половину значения и ввести в SAT.

Невезение…

Шероховатый пол не означает, что он не скользкий. Не всегда верно и то, что гладкий пол обязательно должен быть скользким. Некоторые из наших клиентов обнаружили это на собственном опыте. Не полагайтесь на свою удачу, измеряя шероховатость, когда вы можете получить гораздо более надежные и точные показания с помощью SlipAlert.

Кенни Суртроник Дуэт

Taylor Hobson Surtronic Duo — самый продаваемый Rz-метр, используемый для тестирования пола. До марта 2009 года это был единственный измеритель микрошероховатости Rz, рекомендованный UKSRG. Кенни поставляется компаниями Spectrum Metrology и Watco. Вы должны знать, что микрошероховатость Rz не измеряет сопротивление скольжению, Rz не может определять загрязнение, а Rz не может измерять изменения риска скольжения или ваших полов.

Выбор правильного фильтра – Mahr Gruppe

Стандарт ISO 4288 требует выбора длины волны среза профильного фильтра, чтобы различать периодические и апериодические профили поверхности. Здесь вы найдете основы метрологии поверхности и выбор правильного фильтра.

Вал дер Grenzwellenlänge.

Рекомендуется следующая процедура:

Пробное измерение λc = 0,8 мм для определения параметров RSm, Rz и Ra
Оценка профиля
Для четко распознаваемого периодического профиля: выбор длины волны отсечки по параметру RSm из приведенной ниже таблицы
В противном случае: выбор длины волны отсечки λc в соответствии с Rz и/или Ra

Если выбор λc = 0,8 уже приводит к положительному результату, необходимо выяснить, соответствует ли следующее меньшее значение λc также стандартные характеристики: Для настройки фильтра в соответствии со стандартами всегда следует выбирать наименьшее возможное значение λc, которое соответствует табличным значениям согласно ISO 4288.

Длина волны отсечки λc
длина волны отсечки λc, расстояние сканирования измерения шероховатости имеет общую длину 7 предельных длин волн. Однако это свойство зависит от устройства: существуют устройства для измерения поверхности, такие как MarSurf PS 10, в которых расстояние сканирования шероховатости составляет всего 6 предельных длин волн. То есть, когда пред- и постпутешествие составляют только половину длины волны отсечки. Эта зависимость расстояния сканирования от измерительного устройства не противоречит стандарту, так как стандарт определяет только длину пути измерения, но не длину пути сканирования.

Рекомендации по выбору длины волны отсечки λc

Визуальный осмотр и/или тест ногтем – тестовая зона чистая, периодическая или апериодическая?
Автоматический выбор λc, если возможно – в противном случае: выбор λc после визуального осмотра, опыта или спецификации допуска
Возможно. Корректировка λc в соответствии с таблицей ISO
Повторение измерения со следующим более коротким значением λc – особенно важно в случае превышения допусков!

Стандарт ISO 4288 содержит точные спецификации для стандартизированного выбора длины волны отсечки λc для периодических и апериодических профилей поверхности.

Значение параметров
Самое позднее после публикации DIN EN ISO 4287 доступно множество дополнительных характеристик поверхности. Однако на практике различные параметры также приобрели совсем другое значение. Среди них также есть характеристики, которые редко применяются или не получили международного распространения.

Значение наиболее распространенных параметров

Средняя шероховатость Rz
Средняя глубина шероховатости Rz представляет собой среднее арифметическое отдельных значений шероховатости: Сумма значений Rzi делится на количество измеренных индивидуальных расстояний Ir . Как и Rmax, Rz является мерой шероховатости поверхности, перпендикулярной испытательной поверхности. Однако Rz меньше, чем Rmax, зависит от отдельных характеристик профиля: при повторных измерениях значения Rz разбросаны меньше, чем значения Rmax.

Im Beispiel: Rz = Σ Rzi / 5.

Среднее значение шероховатости Ra, Rq
Среднее арифметическое значение шероховатости Ra является средним арифметическим значений всех значений профиля шероховатости. Ra является наиболее часто используемым параметром шероховатости в мире. Он легко измеряется, хорошо воспроизводим при повторных измерениях, но почти ничего не говорит о характеристиках отдельных элементов профиля. Поэтому он подходит только для оценки функции поверхностей заготовки в сочетании с другими параметрами поверхности, описанными здесь.

Максимальная глубина шероховатости Rmax
Индивидуальная глубина Rzi представляет собой сумму высоты наибольшей точки профиля и глубины самого глубокого профиля профиля шероховатости R в пределах одного измерительного участка lr.
