Содержание

правильный выбор как гарантия надежности

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Производство армированной стали, как и выпуск товаров других отраслей промышленности, унифицированное. Для определения качества изделий используют специально разработанные Госстандартом требования к продукции по разным параметрам. В данном виде производства установлены нормативы для диаметра, веса и сечения прутьев. Все эти характеристики объединены одним термином – сортамент арматуры. Более детально о комплексе требований расскажет данная статья.

Арматура имеет установленные стандарты для сечения, веса и диаметра

Сфера применения, особенности арматуры: диаметр, классы, маркировка, соответствие ГОСТу

Арматура – важный компонент в общем перечне строительных материалов. Характеризуется широким спектром применения на различных этапах возведения зданий. Без нее не обходится ни одна железобетонная конструкция, служащая усилением и опорой как в фундаменте небольшого дома, так и в строительстве масштабного железнодорожного моста или путепровода. Технологию армирования используют даже для упрочнения конструкций из стекла.

Арматуру применяют в строительстве на различных этапах возведения конструкций

Еще на начальном этапе разработки проектно-сметной документации каждый уважающий себя инженер и архитектор имеет под рукой специальную таблицу соотношений веса и метража арматуры, а также сечений арматурных прутьев в соответствии с установленными государственными нормативами. Основной среди них – ГОСТ 5781-82. Также продукция должна соответствовать ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94. Нормы регламентируют требования к конкретному виду армированной продукции. Их совокупность соответствует термину – сортамент арматуры.

Арматура представляет собой круглые металлические стержни с гладкой или рифленой поверхностью. Производят их из нескольких видов стали. Диаметр прутьев колеблется от 4 до 80 мм. Сортамент продукции подразделяют на классы А1 – А6.

Диаметр, то есть размер сечения стержня арматуры или проволоки, – это главный показатель, лежащий в основе сортамента продукции. Отсюда и соответствующие термины: арматура 8 мм или вес 1 м арматуры 12. Данные изделия классифицируют и по другим свойствам, включая прочность, износостойкость, удельный вес и другие характеристики, которые рассмотрим далее.

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками. К таким параметрам принадлежат:

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления

  • материал, используемый для изготовления продукции;
  • габариты арматуры, такие как размер, диаметр, тип поверхности;
  • профиль.

Полезный совет! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу. Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику

Таблица сортамента арматуры: обозначения и характеристики различных классов

В строительной терминологии и маркировке иногда путаются даже профессионалы. Разные виды материалов, в том числе и арматура, имеют свою классификацию, которая дает возможность максимально упростить и унифицировать многие процессы.

Сориентироваться в классификации и маркировке поможет специальная таблица арматурных классов. Она имеет довольно простую и понятную структуру, состоит из нескольких колонок, где первая – это основная маркировка, а далее – соответствующие характеристики:

  • масса;
  • размер сечения или диаметр;
  • сопротивляемость нагрузкам;
  • встраиваемость в напряженные железобетонные конструкции;
  • относительная величина удлинения после разрыва;
  • длина прута;
  • марка стали.

Арматура класса А240 имеет гладкую поверхность, поперечное сечения от 6 до 40 мм

Таблица может содержать и более расширенную информацию, например, позволяющую рассчитать вес погонного метра арматуры или, наоборот, вычислить, сколько метров в тонне арматуры 12 мм. Для начинающих строителей подойдет упрощенный вариант, обладающий минимумом справочной информации.

Класс арматуры включает в себя несколько цифровых и буквенных обозначений, определяющих ее прочность, размер и назначение. При этом, согласно таблице сортамента арматуры, ГОСТ 5781 82 регламентирует старую и новую маркировку. К старой относят изделия, принадлежащие к классам от AI до АVI. Соответственно, новую обозначают таким образом: А240, А300, А400, А500, А600, 800 и А1000.

Арматура класса А240С имеет гладкую внешнюю структуру, а продукция с маркировкой А300С, А400С, А500С, а также А600, А600К, А800, А800К и А1000 – рифленую поверхность.

Полезный совет! Существует определенная шифровка арматуры, имеющая такой вид: арматура А-400-С Ø12. Где буква А обозначает маркировку материала, число 400 — класс арматуры, 12 – диаметр стержня.

Арматуру класса А300 используют для строительства малоэтажных домов

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Арматура А500С: ГОСТ, ключевые параметры и характеристики

Так как третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам, которые учитывают все нюансы строительных работ. Говоря о структурных особенностях этого вида, следует обратить внимание на ГОСТ арматуры А500. Он регламентирует производство круглого профиля, имеющего два ребра вдоль стержня и параллельные ряды выступов серповидной формы поперек. При этом они не пересекаются с парными ребрами вдоль тела стержня.

Арматура класса А500 самая универсальная, ее выпускают в мотках и стержнями

Профиль обладает высокими пластичными и прочностными характеристиками в процессе прокатки. Стержни А500 арматуры имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная протяженность прутьев – 12 м. Согласно таблице сортамента арматура А500С производится из высококачественной маркированной стали Ст3СП, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его достоинство.

Полезный совет! Соединять элементы арматуры А500С можно с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки уменьшает минимальное наличие легирующих элементов.

Положительные свойства такой арматуры заключаются в следующем:

  • повышенной степени прочности и гибкости, отсутствии слабых мест, которые могут повлечь разрушение арматуры;
  • сравнительно небольшой себестоимости производства и, как следствие, доступной стоимости арматуры за тонну;
  • удельный вес арматуры А500 подразумевает значительную экономию объемов стали в процессе изготовления.

Класс А500 применяют не только в жилищном строительстве, но также в коммерческом и промышленном

Требования ГОСТа: арматура В500, особенности ее изготовления

Арматуру А500С с успехом используют в сжатых элементах. При этом качество бетонирования повышается благодаря сокращению количества металлоконструкций в колоннах. Профили можно использовать в проектах, где указаны сечения классов АІ и АІІІ. Аналогом же универсальной арматуры А500С может выступать арматура В500.

Арматура B500С по химическим и технологическим характеристикам сырья и строения соответствует европейским стандартам. Главное преимущество – гибкость. Высокая степень пластичности арматурных конструкций препятствует разрушениям построек. Арматурную продукцию данного класса в Российской Федерации производят согласно ГОСТ Р 52554. Она предназначена для возведения сооружений из облегченного и утяжеленного бетона.

Такие строения эксплуатируют в агрессивных средах. Арматуру используют как в виде самостоятельных стержней, так и в каркасах и сварных изделиях. B500С по характеристикам является эффективным заменителем арматур с маркировкой A400, A400C, A240. Арматура B500С имеет такие основные параметры:

Арматура класса В500 соответствует всем европейским стандартам

  • выпускается в соответствии со стандартами Евросоюза, что дает возможность использования на европейском оборудовании;
  • не скручивается благодаря отсутствию лампасов;
  • удлиняется на 1,4%, выдерживая нагрузку свыше 3%;
  • характеризуется отличной свариваемостью.

Что касается ценовой политики, то она различная и зависит от характеристик арматуры и объема требуемой продукции.

Статья по теме:

Арматура: вес и длина, соотношение и расчеты в строительных работах

Примеры и необходимость проведения расчетов, опорные таблицы. Соотношение длины, веса и диаметра стрежней. Применение онлайн-калькулятора.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

Полезный совет! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:

  1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
  2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

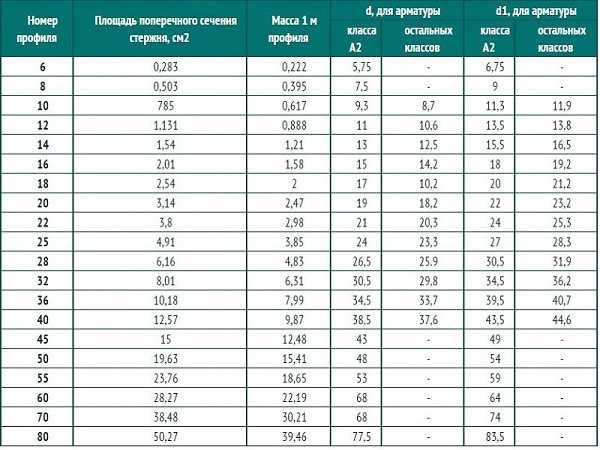

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²Диаметр арматуры, ммМасса погонного метра арматуры, гСколько арматуры в тонне, м
0,28362224505
0,50383952532
0,785106171620
1,131128881126
1,54141210826
2,01161580633
2,64182000500
3,14202470405
3,8222980336
4,91253850260
6,16284830207
8,04326310158
10,18367990125
12,58409870101
15,48451248080



Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн-калькулятор

При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.

Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором

  1. Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
  2. Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
  3. После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.

Полезный совет! Если таблицы нет в наличии, то вес определяют, применяя специальные расчеты.

Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.

Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²

Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов

Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов. Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле.

В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):

  • по нормативной таблице;
  • с использованием данных об удельном весе арматуры;
  • с помощью калькулятора веса арматуры.

Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала

Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-калькулятора).

Например, для стройки предполагается использовать 2300 м арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения данного объема работ потребуется 2 т 783 кг стальных прутьев. Аналогично вычисляется количество стержней в одной тонне соответствующего диаметра. Данные берутся из таблицы.

Цена арматуры за тонну и за метр: составляющие стоимости

На формирование цены любого изделия влияет несколько факторов. Это касается и арматуры. Различную стоимость имеют гладкие и рифленые стержни, ведь производство последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше и цена готового изделия.

Стоимость арматуры зависит от ее вида, прочности, пластичности и качества

На формирование стоимости также оказывают влияние прочность и пластичность материала. Для повышения этих показателей в сплав добавляют кремний или хром, а для гибкости – марганец. Текучесть стали тоже имеет значение.

Помимо этого, формирование цены зависит от качеств, указанных в маркировке. Например, дополнительно придется заплатить за арматуру с меткой Т, обозначающей термоупрочнение, или К, что свидетельствует об устойчивости к коррозии.

Полезный совет! Важный показатель стоимости – объем продукции. Арматура, приобретаемая в большом количестве (тоннами), стоит намного дешевле.

Чем больший объем приобретаемой продукции, тем выгодней цена

Производители действуют по такому принципу: чем выше продажи, тем лучше. Именно поэтому объем приобретаемой продукции существенно влияет на ее стоимость. Соответственно, цена арматуры за 1 метр будет намного выше, чем товар, приобретенный в тоннах.

На тот факт, сколько стоит метр арматуры, влияет и сезонность проведения работ, так как любая стройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды строительных материалов, значительно падает. Именно этот период считается наиболее оптимальным для приобретения товара, но при этом следует побеспокоиться о соответствующем его хранении.

Арматура является важным материалом в современном капитальном строительстве. Это вид металлопроката имеет ряд серьезных качественных характеристик и эксплуатационных требований, регламентированных ГОСТом. Они отображаются в специальных таблицах и нормативах, именуемых сортамент арматуры. Знание его основных показателей и умение проводить правильные расчеты помогут не только приобрести качественный товар, но и значительно сократить затраты на его покупку.

remoo.ru

таблица, классификация по ГОСТ и особенности изделий

Прокат арматурный – незаменимый элемент строительства жилых домов, общественных и промышленных зданий, масштабных сооружений. При разработке проекта для любого инженера или архитектора незаменимым инструментом становится таблица сечений арматуры по ГОСТ 5781-82.

Особенности и классификация

Общеизвестно, что для упрочнения бетонных, каменных, кирпичных и даже стеклянных конструкций применяется технология армирования. То есть внутри устройства формируется каркас, который частично либо полностью принимает на себя деформирующие нагрузки. В качестве основы используются металлические стержни круглого сечения или арматура. Производится из нескольких видов стали (в соответствии с ГОСТ 52544-2006, СТО АСЧМ 7-93, ТУ 14-1-5254-94 и другими) в диаметре от 4 до 80 мм с поверхностью гладкого или периодического профиля.

Изделия из стали классифицируются по двум основным параметрам – прочности и механическим свойствам. Исходя из этого выделяют следующие классы арматуры:

1. А1 (А240) – монтажная, чаще всего используется в железобетонных конструкциях в качестве распределительного и связующего элемента. Характерный признак – гладкая поверхность, применяется для железобетонных изделий.

2. А2 (А300) – рабочий арматурный прокат. Имеет рифленый профиль, относится к силовым элементам, которые несут основную нагрузку. Область использования – малоэтажное строительство, ремонт, монолитные сооружения.

3. А3 (А400, А500) – горячекатаные пруты с периодической поверхностью. Это наиболее востребованная продукция, так как выпускается практически во всех диаметрах и применяется как в производстве ЖБИ, так и при возведении жилых, коммерческих и промышленных строений, обустройстве дорожного и тротуарного полотна.

4. А4 (А600) – вид рабочей арматуры, используемой в напряженных конструкциях. Из-за ограничений продукция из стали выпускается в диаметре 10-32 мм.

5. А5 (А800) – стержни повышенной прочности для тяжелых и крупногабаритных конструкций (причалы, метрополитен, ГЭС).

6. А6 (А1000) – арматура рабочего типа из термически упрочненной стали. Характеризуется высокой степенью сопротивляемости к деформациям, востребована в многоэтажном строительстве.

Помимо основной маркировки существует дополнительная, информирующая об особых механических свойствах стальных изделий. Так, литера «С» обозначает, что их можно соединять методом сварки. Добавленная к шифру буква «К» означает, что поверхность арматуры устойчива к коррозии.

На площадки прокат поставляется бухтами по 11,7 или прутами 6-12 м. Как правило, заводы и дилеры отпускают продукцию тоннами, а для пересчета в погонные метры продавцы используют сводные таблицы теоретического веса по ГОСТ Р-52544-2006.

Сортамент строительной арматуры

Как и любое другое производство, изготовление арматуры унифицировано. Поэтому разработанные государственные стандарты содержат единые нормативы по всем характеристикам, включая диаметр, вес, сечение стержней. Эти параметры объединяются достаточно емким термином – сортамент или сортимент. В переводе с французского assortir – подбирать, сортировать. То есть это состав продукции по размерам, профилю или другим характерным признакам.

Для изделий из металла в ГОСТ 5781-82 указана унифицированная таблица массогабаритных размеров, однако на практике у заводов не всегда получается соответствовать этим показателям. Вышеуказанным стандартом допускаются отклонения, но не более 9%.

stroitel-list.ru

Арматура гладкая гост 5781 82

Настоящий стандарт распространяется на горячекатаную круглую арматурную сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций.

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

Арматурная сталь периодического профиля
Стержни арматуры строительной с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.
Арматурная сталь гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.
Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.
Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.
Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.
Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.
Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81

Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм (арматура строительная), предназначены для строительства ответственных железобетонных конструкций.
По этому стандарту строительная арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.
Арматуру по этому стандарту изготовляют из стали следующих марок:

ГОСТ 5781-82

В зависимости от механических свойств арматуру подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).
Арматуру строительную изготавливают в стержнях или мотках. Арматура строительная класса A-I (A240) изготавливается гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя арматура классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливается гладкой.

Строительная арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Строительная арматура класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Строительная арматура класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, не нормируют.

Строительная арматура классов A-I (A240) и

vsjaarmatura.ru

Сортамент гладкой арматуры, области применения

По характеру профиля арматуру разделяют на рифленую и гладкую. Рифленые изделия обеспечивают более прочное сцепление с бетонной смесью, позволяют изготавливать надежные и долговечные конструкции. Но они стоят дороже, по сравнению с гладкой арматурной продукцией, поэтому применяются только в случаях с предъявленными высокими требованиями по прочности. Благодаря сочетанию невысокой стоимости и удовлетворительных эксплуатационных свойств, профиль с гладкой поверхностью используется достаточно широко.

Области применения гладкой арматуры

Этот вид металлопродукции широко востребован в строительстве, но может применяться и для решения других задач.

  • В качестве рабочих гладкие стержни не используются. Они могут играть распределительную роль – обеспечивать совместную функцию рабочих прутов, соединять их для предотвращения смещения при бетонировании. При использовании гладких стержней для работы в условиях растягивающих нагрузок их концы загибают в виде крюков.

  • Изготовление изделий преимущественно функционально-декоративного или чисто декоративного назначения, не испытывающих в процессе эксплуатации серьезных нагрузок. Это ограничивающие столбики, пороги, тротуарная плитка.
  • Устройство стяжки пола.
  • Армирование кладочных швов. Гладкие стержни или проволока укладываются в швы между кирпичами или блоками, могут использоваться в качестве отдельных элементов или увязываться в каркас.
  • Производство крепежа: болтов, винтов, шпилек, гаек.
  • Сооружение металлоконструкций.
  • Изготовление монтажных петель, служащих для перемещения бетонных, железобетонных, металлических конструкций.
  • Устройство заземляющего контура.

Сортамент арматуры гладкого профиля

Наиболее востребована горячекатаная арматурная продукция с гладкой поверхностью класса А-I (А-240 – старое обозначение), производится по ГОСТу 5781-82. Для изготовления используют углеродистую кипящую, спокойную и полуспокойную сталь обыкновенного качества – Ст3. Благодаря хорошей свариваемости, изделия широко применяются при создании свариваемых конструкций.

Диаметр профиля класса А-I – 6-40 мм. Изделия диаметром не более 12 мм могут поставляться как стержнями, так и бухтами, продукция больших размеров – только прутами.

Сортамент требуемой арматуры определяется организацией, составляющей проект. Самостоятельно этот вопрос можно решить только при сооружении небольших объектов: гаражей, хозяйственных построек, бань, мастерских.

metallz.ru

Арматура А3 (ГОСТ 5781-82) – таблица весов, сортамента

Арматура класса А3 (А400) – вид сортового проката, изготавливаемый способом горячей прокатки в соответствии с ГОСТом 5781-82. Поверхность этой продукции имеет продольные и поперечные выступы, расположенные по винтовой линии. Такая форма обеспечивает эффективное сцепление стальных стержней с твердеющей бетонной смесью. По требованию заказчика пруты этого класса могут иметь гладкую поверхность.

Технические характеристики и области применения арматуры А3

Продукция изготавливается из низколегированной стали марок 35ГС, 25Г2С, 32Г2Рпс. Благодаря повышенному содержанию марганца, материал устойчив к низким температурам. Этот вид проката способен выдерживать высокие эксплуатационные статические и динамические нагрузки. Для повышения длительности рабочего периода арматуры обычно применяют цинкование или алюмоцинкование горячим, электрохимическим или термодиффузионным способами.

Основные физические характеристики:

  • предел текучести – 390 Н/мм2;
  • временное сопротивление разрыву – 590 Н/мм2;
  • относительное удлинение – не менее 14%.

Термомеханически упрочненная арматура с аналогичным сопротивлением разрыву – 550-600 Н/мм2 – изготавливается в соответствии с ГОСТом 10884-94.

Эксплуатационные свойства продукции:

  • прочность;
  • возможность придания требуемой формы;
  • хорошая свариваемость (без ограничений) изделий, изготовленных из сталей с низким содержанием углерода, высокая прочность сварных соединений.

Благодаря техническим характеристикам, арматурные стержни класса А3 применяются:

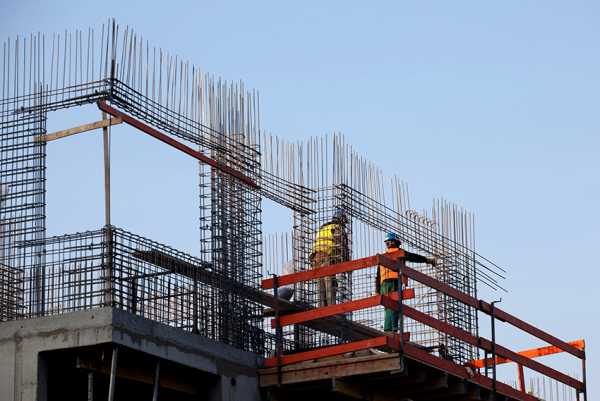

  • в монолитном строительстве и производстве ЖБИ для изготовления плоских и пространственных арматурных каркасов;
  • для создания металлоконструкций различного назначения;
  • для армирования стяжек пола, дорожек, отмосток;
  • для усиления дорожных покрытий;
  • для изготовления решеток, ограждений, сеток;

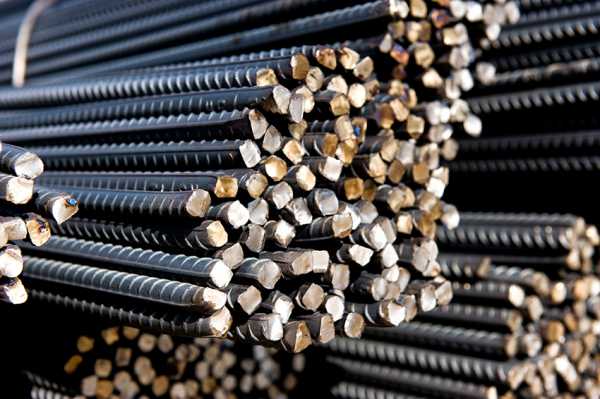

Сортамент арматуры А3

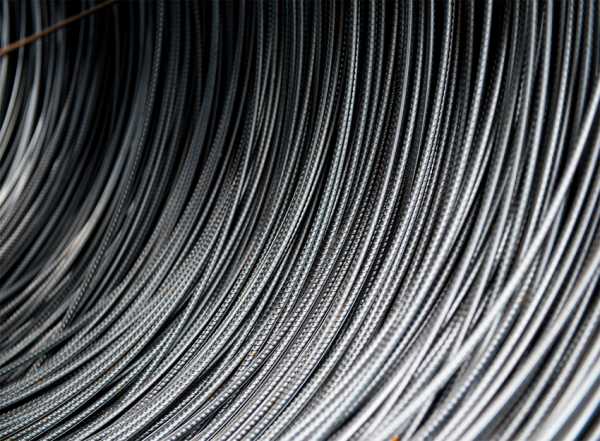

Продукция выпускается в диапазоне диаметров 6-40 мм. В номере профиля стержней периодического профиля указан номинальный диаметр, который равен диаметру гладких прутов, равновеликих по площади сечения. Прокат с диаметром поперечного сечения до 10 мм может выпускаться в мотках или прутами, более – только прутами. Бухты формируют таким образом, чтобы не возникало перегибов. Длина отрезков – 6-12 мм. Стержни не должны быть искривлены более чем на 0,6% от общей длины.

Расчет массы партии арматурных стержней можно осуществить с помощью таблицы, в которой представлены теоретические массы 1 погонного метра. Они рассчитаны по средней плотности стали, которая принимается равной 7,85 кг/м3. При умножении массы погонного метра изделия соответствующего диаметра на общий метраж получаем вес партии.

Таблица площадей сечения и теоретических весов 1 м арматуры А3

Диаметр, м Площадь поперечного сечения, см2 Масса 1 м, кг Диаметр, м Площадь поперечного сечения, см2 Масса 1 м, кг
6 0,283 0,222 20 3,14 2,47
8 0,503 0,395 22 3,8 2,98
10 0,785 0,617 25 4,91 3,85
12 1,131 0,888 28 6,16 4,83
14 1,54 1,21 32 8,04 6,31
16 2,01 1,58 36 10,18 7,99
18 2,54 2,0 40 12,57 9,87

treydmetall.ru

Вес арматуры А1 – сортамент по ГОСТ 5781-82

Арматура А1 – вид сортового проката с круглым поперечным сечением и гладкой поверхностью. Производится в соответствии с требованиями ГОСТа 5781-82 по технологии горячей прокатки. Основные области применения – изготовление арматурных каркасов, монтажных петель для железобетонных конструкций, штукатурных сеток, вольеров, ограждений, для устройства несъемной опалубки, армирования штукатурных слоев и стяжек пола.

Характеристики

При производстве этой продукции используется Ст3 различных степеней раскисления – кипящая, полуспокойная, спокойная. Изделия из полностью раскисленной стали (спокойной) применяются в ответственных конструкциях, предназначенных для восприятия высоких нагрузок. Прокат может выполняться термически упрочненным (Т) или упрочненным вытяжкой (В).

Основные физические характеристики:

  • предел текучести – 235 Н/мм2;
  • временное сопротивление разрыву – 373 Н/мм2;
  • относительное удлинение – не менее 25%.

Эксплуатационные свойства стальной арматуры А1 (А240):

  • Хорошая свариваемость, благодаря изготовлению из низкоуглеродистой стали.
  • Экологичность. Эта продукция имеет сертификаты безопасности о ее соответствии требованиям нормативной документации.
  • Возможность изгибания под углом, необходимым для создания конструкции.
  • Невысокая стойкость к воздействию коррозии. Повышается окрашиванием, цинкованием, алюмоцинкованием.
  • Меньшая стоимость, по сравнению с арматурой периодического профиля.

Сортамент арматуры А1

Согласно нормативной документации, продукция выпускается в диапазоне диаметров 6-40 мм. В продажу поступает бухтами – диаметром до 10 мм – или прутами длиной 6-12 мм. Вес изделий можно определить по формуле M = ρ* l*(π*d2)/4, в которой:

M – масса изделия, кг;

ρ – средняя плотность стали, принимаемая равной 7850 кг/м3;

π – 3,14;

d – диаметр поперечного сечения, м;

l – длина, м.

Еще один вариант вычисления массы партии арматуры – с использованием таблицы, по которой определяют массу 1 м, а затем эту величину умножают на общий метраж партии.

Таблица весов 1 м арматуры А1

Диаметр, мм Площадь поперечного сечения, см2 Масса 1 м, кг Кол-во метров в тонне Диаметр, мм Площадь поперечного сечения, см2 Масса 1 м, кг Кол-во метров в тонне
6 0,283 0,222 4505 20 3,14 2,47 405
8 0,503 0,395 2532 22 3,8 2,98 336
10 0,785 0,617 1620 25 4,91 3,85 260
12 1,131 0,888 1126 28 6,16 4,83 207
14 1,54 1,21 826 32 8,04 6,31 158
16 2,01 1,58 633 36 10,18 7,99 125
18 2,54 2,0 500 40 12,57 9,87 101

treydmetall.ru

Арматура стальная гладкая гост

Настоящий стандарт распространяется на горячекатаную круглую арматурную сталь гладкого и периодического профиля, предназначенную для армирования обычных и предварительно напряженных железобетонных конструкций.

В части норм химического состава низколегированных сталей стандарт распространяется также на слитки, блюмсы и заготовки.

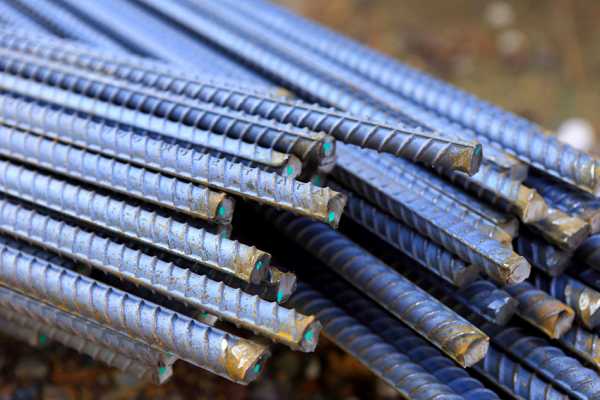

Арматурная сталь периодического профиля
Стержни арматуры строительной с равномерно расположенными на их поверхности под углом к продольной оси стержня поперечными выступами (рифлением) для улучшения сцепления с бетоном.
Арматурная сталь гладкая
Круглые стержни с гладкой поверхностью, не имеющей рифления для улучшения сцепления с бетоном.
Класс прочности
Установленное стандартом нормируемое значение физического или условного предела текучести стали.

Угол наклона поперечных выступов
Угол между поперечными выступами (рифлением) и продольной осью стержня.
Шаг поперечных выступов
Расстояние между центрами двух последовательных поперечных выступов, измеренное параллельно продольной оси стержня.
Высота поперечных выступов
Расстояние от наивысшей точки поперечного выступа до поверхности сердцевины стержня периодического профиля, измеренное под прямым углом к продольной оси стержня.
Номинальный диаметр арматурной стали периодического профиля (номер профиля)
Диаметр равновеликого по площади поперечного сечения круглого гладкого стержня.
Номинальная площадь поперечного сечения
Площадь поперечного сечения, эквивалентная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.

ГОСТ 10884-81

Термомеханические и термически упрочненные стальные стержни периодического профиля диаметром 6-40 мм (арматура строительная), предназначены для строительства ответственных железобетонных конструкций.
По этому стандарту строительная арматура в зависимости от механических свойств подразделяются на классы: Ах-III, Ат-IV, Ат-V, Ат-VI, Ат-VII, Ат-VIII.
Арматуру по этому стандарту изготовляют из стали следующих марок:

ГОСТ 5781-82

В зависимости от механических свойств арматуру подразделяют на классы A-I (A240), A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).
Арматуру строительную изготавливают в стержнях или мотках. Арматура строительная класса A-I (A240) изготавливается гладкой, классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000) — периодического профиля. По требованию потребителя арматура классов A-II (A300), A-III (A400), A-IV (A600), A-V (A800) — изготавливается гладкой.

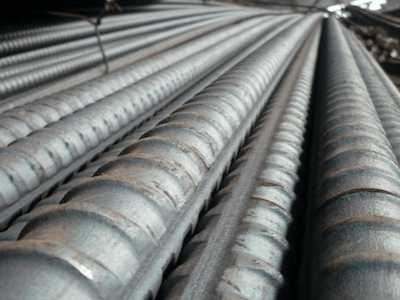

Строительная арматура периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовой линии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходной винтовой линии, диаметром 8 мм — по двухзаходной винтовой линии.

Строительная арматура класса A-II (А300), изготовленная в обычном исполнении, и специального назначения Ас-II (Ас300), должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеих сторонах профиля.

Строительная арматура класса A-III (A400) и классов A-IV (А600), A-V (A800), А-VI (А1000) должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой — левый заходы.

Относительные смещения винтовых выступов по сторонам профиля, разделяемых продольными ребрами, н

vsjaarmatura.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
