Сортамент двутавров в виде таблиц

На этой странице размещен сортамент двутавров с основными характеристиками профилей. Все характеристики двутавров представлены в виде таблиц. Кроме того, на этой страничке расскажем немного информации о самих двутаврах: как они обозначаются, какие материалы используются для их производства и где применяются.

Таблицы двутавров

В этом блоке статьи расскажем о возможностях таблиц двутавров на нашем сайте и как с ними взаимодействовать.

Выборка нужной информации в таблице

Каждая таблица снабжена удобным фильтром, позволяющим делать выборку нужных данных. Как пользоваться фильтром? Например, вам нужно подобрать балку с двутавровым поперечным сечением. Вы рассчитали минимально допустимый момент сопротивления из условия прочности, выбрали в табличке ближайший больший момент сопротивления и вам нужно переписать другие характеристики двутавра с подходящим моментом сопротивления.

Вбиваете численное значение момента сопротивления в поиск, и фильтр покажет только характеристики подобранного профиля, а остальные отбросит.

Вывод строчек сортамента

У каждой таблицы выведено ТОЛЬКО 10 строчек, для удобства просмотра сортамента. Между строчками можно переключаться, с помощью кнопок под каждой таблицей:

В последнем обновлении сайта, таблицы двутавров были обновлены. Теперь они адаптивны к любым типам устройств, с различными размерами экрана. Содержимое таблиц подстраивается под ваше устройство. Для мобильных устройств, имеющих маленькое разрешение экрана, внизу каждой таблички появляется горизонтальная прокрутка.

Вот и всё, что хотелось бы рассказать по функционалу таблиц. Надеемся, вам понравится пользоваться сортаментом! Чуть ниже в статье расскажем о двутаврах, их применении и используемых обозначениях. В самом низу статьи можете найти сами таблицы двутавров.

О двутаврах

Что такое двутавр? Это профильное изделие, которое изготавливают из разного типа сталей, для их производства применяют методы горячего проката. Кроме этого, двутавровая балка может быть изготовлена из дерева или из полимерных материалов. Отличительной чертой от других типов балок является то, что в сечении оно напоминает букву Н.

Основная сфера применения двутавровых стальных балок — это строительная отрасль, возведение мостовых конструкций и т.д. В строительстве жилых и промышленных зданий их используют для сооружения потолочных перекрытий.

Применяемость двутавровых балок

Бурное развитие строительной отрасли и машиностроения привело к необходимости роста объемов производства двутавровых балок. В наши дни, двутавр применяют и в малоэтажном строительстве, в масштабных проектах по сооружению промышленных и коммерческих зданий. В результате многочисленных исследований было доказано, что балки с Н-образным сечением эффективно использовать для:

• балок перекрытий;
• в конструкциях железнодорожных вагонов;
• автомобилей, в частности, грузовиков;
• специальной техники — экскаваторов.

Кроме того, с их помощью воздвигают арочные и модульные конструкции, которые используют в торговых и промышленных корпусах.

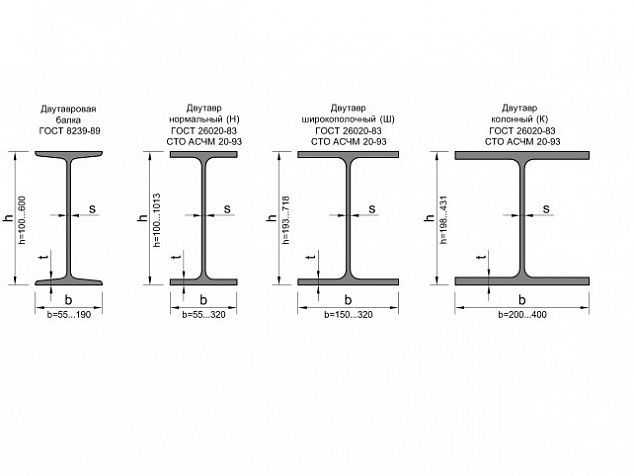

Во всех сортаментах используется следующие обозначения:

h — высота двутаврового профиля;

b — ширина двутаврового профиля;

s — толщина стенки двутавра;

t — толщина полки двутавра;

A — площадь двутаврового поперечного сечения;

m — масса 1 метра двутавровой балки;

Jx, Jy — моменты инерции двутаврового сечения;

Wx, Wy — моменты сопротивления двутаврового сечения;

ix, iy — радиусы инерции двутаврового сечения.

Двутавры стальные горячекатаные по ГОСТ 8239-89

В данной таблице представлены геометрические характеристики двутавров стальных горячекатаных.

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	R [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10	100	55	4. 5	7.2	7	2.5	12	9.46	198	39.7	4.06	23	17.9	6.49	1.22
12	120	64	4.8	7.3	7.5	3	14.7	11.5	350	58.4	4.88	33.7	27.9	8.72	1.38
14	140	73	4.9	7.5	8	3	17.4	13.7	572	81.7	5.73	46.8	41.9	11.5	1.55
16	160	81	5	7.8	8.5	3.5	20.2	15.9	873	109	6.57	62.3	58.6	14.5	1.7
18	180	90	5.1	8.1	9	3.5	23.4	18.4	1290	143	7.42	81.4	82.6	18.4	1.88
20	200	100	5. 2	8.4	9.5	4	26.8	21	1840	184	8.28	104	115	23.1	2.07
22	220	110	5.4	8.7	10	4	30.6	24	2550	232	9.13	131	157	28.6	2.27
24	240	115	5.6	9.5	10.5	4	34.8	27.3	3460	289	9.97	163	198	34.5	2.37
27	270	125	6	9.8	11	4.5	40.2	31.5	5010	371	11.2	210	260	41.5	2.54
30	300	135	6.5	10.2	12	5	46.5	36.5	7080	472	12.3	268	337	49.9	2.69
33	330	140	7	11. 2	13	5	53.8	42.2	9840	597	13.5	339	419	59.9	2.79
36	360	145	7.5	12.3	14	6	61.9	48.6	13380	743	14.7	423	516	71.1	2.89
40	400	155	8.3	13	15	6	72.6	57	19062	953	16.2	545	667	86.1	3.03
45	450	160	9	14.2	16	7	84.7	66.5	27696	1231	18.1	708	808	101	3.09
50	500	170	10	15.2	17	7	100	78.5	39727	1589	19.9	919	1043	123	3.23
55	550	180	11	16. 5	18	7	118	92.6	55962	2035	21.8	1181	1356	151	3.39
60	600	190	12	17.8	20	8	138	108	76806	2560	23.6	1491	1725	182	3.54

Двутавры стальные горячекатаные с параллельными гранями полок (нормальные двутавры) по ГОСТ 26020-83

В таблице представленные геометрические характеристики двутавров стальных горячекатаных с параллельными гранями полок

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [см]	Sx [см3]	Iy [см4]	Wy [см3]	iy [см]
10Б1	100	55	4. 1	5.7	7	10.32	8.1	171	34.2	19.7	4.07	15.9	5.8	1.24
12Б1	117.6	64	3.8	5.1	7	11.03	8.7	257	43.8	24.9	4.83	22.4	7	1.42
12Б2	120	64	4.4	6.3	7	13.21	10.4	318	53	30.4	4.9	27.7	8.6	1.45
14Б1	137.4	73	3.8	5.6	7	13.39	10.5	435	63.3	35.8	5.7	36.4	10	1.65
14Б2	140	73	4.7	6.9	7	16.43	12.9	541	77.3	44.2	5.74	44.9	12.3	1.65
16Б1	157	82	4	5.9	9	16. 18	12.7	689	87.8	49.5	6.53	54.4	13.3	1.83
16Б2	160	82	5	7.4	9	20.09	15.8	869	108.7	61.9	6.58	68.3	16.6	1.81
18Б1	177	91	4.3	6.5	9	19.58	15.4	1063	120.1	67.7	7.37	81.9	18	2.04
18Б2	180	91	5.3	8	9	23.95	18	1317	146.3	83.2	7.41	100.8	22.2	2.05
20Б1	200	100	5.6	8.5	12	28.49	22.4	1943	194.3	110.3	8.26	142.3	28.5	2.23
23Б1	230	110	5.6	9	12	32.91	25. 8	2996	280.5	147.2	9.54	200.3	36.4	2.47
26Б1	258	120	5.8	8.5	12	35.66	28	4024	312	176.6	10.63	245.6	40.9	2.63
26Б2	261	120	6	10	12	39.7	31.2	4654	356.6	201.5	10.83	288.8	48.1	2.7
30Б1	296	140	5.8	8.5	15	41.92	32.9	6328	427	240	12.29	390	55.7	3.05
30Б2	299	140	6	10	15	46.67	36.6	7293	487.8	273.8	12.5	458.6	65.5	3.13
35Б1	346	155	6.2	8.5	18	49.53	38.9	10060	581. 7	328.6	14.25	529.6	68.3	3.27
35Б2	349	155	6.5	10	18	55.17	43.3	11550	662.2	373	14.47	622.9	80.4	3.36
40Б1	392	165	7	9.5	21	61.25	48.1	15750	803.6	456	16.03	714.9	86.7	3.42
40Б2	396	165	7.5	11.5	21	69.72	54.7	18530	935.7	529.7	16.3	865	104.8	3.52
45Б1	443	180	7.3	11	21	76.23	59.8	24940	1125.8	639.5	18.09	1073.7	119.3	3.75
45Б2	447	180	8.4	13	21	86.96	67.5	28870	1291. 9	732.9	18.32	1269	141	3.84
50Б1	482	200	8.8	12	21	92.98	73	37160	1511	850.4	19.99	1606	160.6	4.16
50Б2	486	200	9.2	14	21	102.8	80.7	42390	1709	970.2	20.3	1873	187.3	4.27
55Б1	543	220	9.5	13.5	24	113.37	89	55680	2051	1165	22.16	2404	218.6	4.61
55Б2	547	220	10	15.5	24	124.75	97.9	62790	2296	1302	22.43	2760	250.9	4.7
60Б1	593	230	10.5	15.5	24	135.26	106.2	78760	2656	1512	24. 13	3154	274.3	4.83
60Б2	597	230	11	17.5	24	147.3	115.6	87640	2936	1669	24.39	3561	309.6	4.92
70Б1	691	260	12	15.5	24	164.7	129.3	125930	3645	2095	27.65	4556	350.5	5.26
70Б2	697	260	12.5	18.5	24	183.6	144.2	145912	4187	2393	28.19	5437	418.2	5.44
80Б1	791	280	13.5	17	26	203.2	159.5	199500	5044	2917	31.33	6244	446	5.54
80Б2	796	280	14	20.5	26	226.6	177.9	232200	5820	3343	32. 01	7527	537.6	5.76
90Б1	893	300	15	18.5	30	247.1	194	304400	6817	3964	35.09	8365	557.6	5.82
90Б2	900	300	15.5	22	30	272.4	213.8	349200	7760	4480	35.8	9943	662.8	6.04
100Б1	990	320	16	21	30	293.82	230.6	446000	9011	5234	38.96	11520	719.9	6.26
100Б2	998	320	17	25	30	328.9	258.2	516400	10350	5980	39.62	13710	836.9	6.46
100Б3	1006	320	18	29	30	364	285.7	587700	11680	6736	40. 18	15900	993.9	6.61
100Б4	1013	320	19	32.5	30	400.6	314.5	655400	12940	7470	40.45	17830	1114.3	6.67

Двутавры стальные горячекатаные с параллельными гранями полок (широкополочные двутавры) по ГОСТ 26020-83

В таблице представлены геометрические характеристики широкополочных двутавров

№ двутавра	h [мм]	b [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20Ш1	193	150	6	9	13	38. 95	30.6	2660	275	153	8.26	507	67.6	3.61
23Ш1	226	155	6.5	10	14	46.08	36.2	4260	377	210	9.62	622	80.2	3.67
26Ш1	251	180	7	10	16	54.37	42.7	6225	496	276	10.7	974	108.2	4.23
26Ш2	255	180	7.5	12	16	62.73	49.2	7429	583	325	10.88	1138	129.8	4.31
30Ш1	291	200	8	11	18	68.31	53.6	10400	715	398	12.34	1470	147	4.64
30Ш2	295	200	8.5	13	18	77.65	61	12200	827	452	12. 53	1737	173.7	4.73
30Ш3	299	200	9	15	18	87	68.3	14040	939	523	12.7	2004	200.4	4.8
35Ш1	338	250	9.5	12.5	20	95.67	75.1	19790	1171	651	14.38	3260	261	5.84
35Ш2	341	250	10	14	20	104.74	82.2	22070	1295	721	14.52	3650	292	5.9
35Ш3	345	250	10.5	16	20	116.3	91.3	25140	1458	813	14.7	4170	334	5.99
40Ш1	388	300	9.5	14	22	122.4	96.1	34360	1771	976	16.76	6306	420	7. 18
40Ш2	392	300	11.5	16	22	141.6	111.1	39700	2025	1125	16.75	7209	481	7.14
40Ш3	396	300	12.5	18	22	157.2	123.4	44740	2260	1259	16.87	8111	541	7.18
50Ш1	484	300	11	15	26	145.7	114.4	60930	2518	1403	20.45	6762	451	6.81
50Ш2	489	300	14.5	17.5	26	176.6	138.7	72530	2967	1676	20.26	7900	526	6.69
50Ш3	495	300	15.5	20.5	26	199.2	156.4	84200	3402	1923	20.56	9250	617	6. 81
50Ш4	501	300	16.5	23.5	26	221.7	174.1	96150	3838	2173	20.82	10600	707	6.92
60Ш1	580	320	12	17	28	181.1	142.1	107300	3701	2068	24.35	9302	581	7.17
60Ш2	587	320	16	20.5	28	225.3	176.9	131800	4490	2344	24.19	11230	702	7.06
60Ш3	595	320	18	24.5	28	261.8	205.5	156900	5273	2997	24.48	13420	839	7.16
60Ш4	603	320	20	28.5	28	298.34	234.2	182500	6055	3455	24.73	15620	976	7. 23
70Ш1	683	320	13.5	19	30	216.4	169.9	172000	5036	2843	28.19	10400	650	6.93
70Ш2	691	320	15	23	30	251.7	197.6	205500	5949	3360	28.58	12590	787	7.07
70Ш3	700	320	18	27.5	30	299.8	235.4	247100	7059	4017	28.72	15070	942	7.09
70Ш4	708	320	20.5	31.5	30	341.6	268.1	284400	8033	4598	28.83	17270	1079	7.11
70Ш5	718	320	23	35.5	30	389.7	305.9	330600	9210	5298	29.13	20020	1251	7. 17

Двутавры стальные горячекатаные с параллельными гранями полок (колонные двутавры) по ГОСТ 26020-83

В таблице представлены характеристики колонных двутавров.

№ двутавра	H [мм]	B [мм]	s [мм]	t [мм]	r [мм]	А [см2]	m [кг]	Ix [см4]	Wx [см3]	ix [cм]	Sx [см3]	Iy [см4]	Wy [см3]	iy [cм]
20К1	195	200	6. 5	10	13	52.82	41.5	3820	392	216	8.5	1334	133	5.03
20К2	198	200	7	11.5	13	59.7	46.9	4422	447	247	8.61	1534	153	5.07
23К1	227	240	7	10.5	14	65.51	52.2	6589	580	318	9.95	2421	202	6.03
23К2	230	240	8	12	14	75.77	59.5	7601	661	365	10.02	2766	231	6.04
26К1	255	260	8	12	16	83.08	65.2	10300	809	445	11.14	3517	271	6.51
26К2	258	260	9	13.5	16	93. 19	73.2	11700	907	501	11.21	3957	304	6.52
26К3	262	260	10	15.5	16	109.9	83.1	13560	1035	576	11.32	4544	349	6.55
30К1	296	300	9	13.5	18	108	84.8	18110	1223	672	12.95	6079	405	7.5
30К2	300	300	10	15.5	18	122.7	96.3	20936	1395	771	13.05	6980	465	7.54
30К3	304	300	11.5	17.5	18	138.72	108.9	23910	1573	874	13.12	7881	525	7.54
35К1	343	350	10	15	20	139.7	109. 7	31610	1843	1010	15.04	10720	613	8.76
35К2	348	350	11	17.5	20	160.4	125.9	37090	2132	1173	15.21	12510	715	8.83
35К3	353	350	13	20	20	184.1	144.5	42970	2435	1351	15.28	14300	817	8.84
40К1	393	400	11	16.5	22	175.9	138	52400	2664	1457	17.26	17610	880	10
40К2	400	400	13	20	22	210.96	165.6	64140	3207	1767	17.44	21350	1067	10.05
40К3	409	400	16	24.5	22	257.8	202. 3	80040	3914	2180	17.62	26150	1307	10.07
40К4	419	400	19	29.5	22	308.6	242.2	98340	4694	2642	17.85	31500	1575	10.1
40К5	431	400	23	35.5	22	371	291.2	121570	5642	3217	18.1	37910	1896	10.11

требования ГОСТ при выборе металлоконструкций

Ассортимент стройматериалов, представленный на современном рынке, достаточно разнообразен. Это позволяет приобрести необходимые материалы в зависимости от потребностей и размеров бюджета. Но есть ряд изделий, имеющих повышенные требования к качеству и прочности, которые регулируются нормативами ГОСТ. Двутавровая балка относится к категории несущих конструкций и должна соответствовать подобной документации.

• Размеры и характеристики
• Особенности выбора балок
  • Двутавр тип № 20
  • Двутавровая балка № 30
• Материалы для изготовления двутавров

Размеры и характеристики

Форма двутавровой балки похожа на букву «Н». Благодаря своей конструкции, изделие обеспечивает аналогичную по площади сечения балку из квадратного профиля, увеличенного по прочности в 7 раз. При этом изделие в сотни раз уступает по показателям на скручиваемость.

Металлическая двутавровая балка делится на 2 типа. В зависимости от способа производства изделия подразделяют на:

• Сварные — изготовлены методом сварки, отличаются размерами. Такие двутавры превышают 60 мм.
• Горячекатаные — сделаны из заготовки путем горячей прокатки. Материал — сталь, размеры до 60 мм.

Характеристики по типоразмерам, качеству исходного сырья и процессу производства регламентируется соответствующими техническими ГОСТами.

Сортамент балок двутавровых по ГОСТу — это таблица соответствия металлических изделий требованиям межгосударственного стандарта. Двутавровые балки могут иметь наклонные или параллельные грани. Специальное буквенное обозначение отражает особенности конкретного изделия.

Маркировка буквой «Б» означает:

• конструкция имеет параллельные грани;
• профили имеют нумерацию 10−60;
• толщина стенок минимальная, равняется величине до 1/55 высоты элемента.

Буква «Ш» является частным случаем и указывает, что балка подразделяется на разрезную и неразрезную. Первые более легкие, одинаковые по высоте и ширине, предназначены для установки в один пролет. Неразрезные размещаются на нескольких пролетах, при этом высота и ширина у них колеблются в диапазоне 1*2,5 — 1*1,16.

Полоски с повышенной шириной дают большую устойчивость и их можно устанавливать без возведения дополнительных элементов. Это позволяет сокращать расходы за счет уменьшения объема дополнительных работ и без возведения опор.

Разрезные имеют большее преимущество по сравнению с неразрезными за счет упрощенного монтажа, они менее чувствительны к усадкам опор.

Себестоимость при производстве у разрезных больше за счет расхода металла, требуется примерно на 10−12% больше расход сырья, что сказывается на стоимости изделия.

Балка колонная имеет в обозначении букву «К», она обладает большей толщиной полок, что позволяет применять их в несущих конструкциях строений.

Подобные изделия делаются по технологии проката, применяются при строительстве больших пролетов и при высоких крановых нагрузках. Их всех типов изделий они самые тяжелые и устойчивые к износу.

В группу сварных изделий входят обычные балки, отвечающие таблице двутавров ГОСТ № 8239−89, и двутавры специального назначения, например, монорельсы.

Особенности выбора балок

Подбор сечения определяется на основании воздействующей нагрузки. Разнообразие изделий огромно, но есть типовые, наиболее часто используемые в строительстве.

Двутавр тип № 20

Применяется при возведении несущих конструкций перекрытий при ширине до 4 м, при армировании бетонных изделий и в дорожном строительстве. Благодаря низкому содержанию углерода эти балки можно соединять сварным швом. Высота изделий 200 мм, они имеют хорошие показатели на скручивание и сгиб, изготавливаются методом проката.

Длина конструкции колеблется от 4 до 12 метров. Изделия большей или меньшей длины изготавливаютс на заказ, при этом можно менять толщину полок или стенок. Нормативы изделия регулируются ГОСТ 8239–89 . Изделия показывают хорошие результаты при работе с высокими горизонтальными нагрузками, но плохо реагируют на вертикальные воздействия.

Двутавровая балка № 30

Основное назначение — строительство крупнопанельных, монолитных и каркасных сооружений. Их таких балок делаются колонны, перекрытия, опоры, конструкции мостов. Заготовки делают из низколегированной и углеродистой стали. Обычные маркируются буквой «В», изделия с повышенной прочностью — «Б». Цифра 30 в обозначении показывает высоту изделия, варианты изготовления могут быть как с параллельными гранями полок, так и с наклонными.

Материалы для изготовления двутавров

Двутавровые балки изготавливаются не только из стали, но и из дерева. Деревянные конструкции используются при строительстве малоэтажных домов и каркасных строений.

У деревянных двутавров нет изгибающего момента, они состоят из фанерной полки и деревянного бруска. Подобные стропильные системы надежны и привлекают своей простотой установки и стоимостью.

Деревянные двутавры применяются для несущих конструкций в мансардах, межэтажных перекрытиях, в стропильных системах при возведении кровли. Хорошая несущая способность дает возможность их использовать в перекрытиях с пролетами длиной вплоть до 13,5 м, при это отсутствует необходимость возведения подпорных конструкций. Изделия из подобных балок не провисают, не вибрируют при эксплуатации, они долговечные и легкие.

К основным преимуществам деревянных двутавров относятся:

• простота и большая скорость монтажа;
• прочность;
• низкая масса;
• малая теплопроводность;
• экологичность;
• бесшумность;
• низкая стоимость;
• низкие трудозатраты при возведении.

При выборе между металлическими и деревянными балками стоит учитывать, что у последних меньшая механическая прочность, но это можно компенсировать установкой конструкций с большим сечением. Однако они подвержены повреждениям из-за насекомых и грибков, а также пожароопасны. Это требует дополнительной обработки конструкций специальными составами.

Самостоятельно разобраться в ассортименте двутавра достаточно сложно. При проведении расчетов необходимо обращаться к инженерам и проектировщикам для составления расчетов и выбора оптимальной конструкции.

Что такое двутавровая балка? – Kloeckner Metals Corporation

Двутавровая балка представляет собой стандартный профиль из конструкционной стали, который служит важным каркасом в металлургии для различных конструкций. Например, двутавровые балки используются при строительстве мостов, гаражей, небоскребов, больниц и многого другого. Но что такого в их конструкции, что делает их таким качественным строительным материалом?

Загрузить нашу спецификацию конструкционной стали сейчас

Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Загрузите нашу спецификацию конструкционных листов и узнайте, что имеется в наличии у Kloeckner Metals.

Спецификация несущей плиты

Конструкция несущей балки

Все несущие балки имеют базовую конструкцию, включающую полки (иногда называемые стойками) и стенку (длинный вертикальный участок). Угол, соединяющий стенку с полками, называется скруглением.

Плоские полки вверху и внизу балки предотвращают изгиб, а стенка противостоит тупому усилию. Эти компоненты рассчитаны на то, чтобы выдерживать максимальную изгибающую нагрузку с использованием наименьшего возможного материала, и составляют основу для поддержки высоких нагрузок на подшипники.

Все балки имеют глубину, длину и толщину. Глубина балки – это расстояние от верха до низа. Ширина – это длина горизонтальных фланцев. Толщина относится как к стенке, так и к фланцам.

Типы двутавровых балок

Существуют небольшие различия между двутавровыми балками и балками, имеющими все одинаковые характеристики, включая двутавровые сваи, универсальные балки (UB), швеллерные балки и широкополочные балки. Хотя все они имеют I-образное поперечное сечение, а термин «универсальный» намекает на его широкое применение, следует отметить некоторые небольшие различия.

• Двутавровые балки:  Двутавровые балки имеют параллельные полки. Иногда эти фланцы сужаются. У двутавровых балок полки более узкие, чем у двутавровых свай и швеллерных балок/балок с широкими полками. В результате они могут выдерживать меньший вес и доступны в более коротких длинах — до 100 футов по сравнению с двутавровыми сваями и W-образными балками, длина которых может достигать 330 футов. I-образные балки являются разновидностью S-образных балок.
• Двутавровые сваи: Двутавровые сваи также известны как несущие сваи, и они выглядят почти так же, как двутавровые балки, но они тяжелее. Обе они имеют параллельные поверхности полки, но у двутавровых свай более широкие опоры. Важно отметить, что двутавровые сваи имеют одинаковую толщину во всех сечениях балки и в результате способны выдерживать большие вертикальные нагрузки. Двутавровые балки представляют собой широкополочную балку.
• W-образные балки / широкополочные балки: Подобно двутавровым сваям, W-образные балки имеют более широкие опоры, чем стандартные двутавровые балки. Однако они не обязательно имеют одинаковую толщину стенки и полки.

Различные металлы для двутавровых балок

Хотя двутавровые балки представляют собой стандартную форму конструкционной стали, они также доступны в виде алюминиевой балки. Наиболее распространенной универсальной маркой алюминиевого металла для балок является алюминиевая балка 6061. Балки также изготавливаются из нержавеющей стали.

Что такое балочные опоры?

Опоры для балок — это дополнительные компоненты, которые делают строительный материал более безопасным и универсальным. Например, они позволяют соединять балки с другими балками, соединять балки с другими изделиями из конструкционной стали, центрировать нагрузки путем равномерного распределения веса, добавлять подъемники и другое подвесное оборудование или прикреплять провода для подвешивания осветительных приборов и других легких материалов.

Они могут крепиться к балке с помощью различных механизмов, таких как зажимы, винты, резьба и запрессовка. Опоры балки также могут крепиться в различных местах вдоль балки в виде нижнего крепления, верхнего крепления или нижнего центрального крепления.

Зажимы для двутавровых балок являются одними из самых популярных опор для балок.

Как рассчитываются балки из конструкционной стали?

Расчеты двутавровых балок прогнозируют устойчивость к изгибам и нагрузкам. Глубина луча, которая также является высотой луча, и ширина являются основными определяющими факторами.

Другим распространенным расчетом двутавровых балок является рабочий калибр. Рабочий калибр обозначает расстояние, на котором болты и шайбы могут работать или устанавливаться с зазором от краев. Это пространство, необходимое между болтами. Например, при соединении балки с помощью болта с общим фланцем необходим рабочий калибр.

Какие марки стали наиболее популярны для изготовления двутавровых балок?

Как и другие профили из конструкционной стали, включая швеллеры, конструкционные трубы, конструкционные уголки и плиты из конструкционной стали, балки из конструкционной стали доступны в различных классах. В зависимости от типа инженерного или строительного проекта некоторые из стандартных марок, используемых для двутавровых балок, включают: ASTM A992, ASTM A709-50 и ASTM A572-50.

Вы также можете ознакомиться с нашим сообщением в блоге о полном перечне профилей из конструкционной стали, чтобы узнать больше о других типах изделий из конструкционной стали, общих областях применения и различиях между S-образными, W/I-образными, T-образными балками, и несущие сваи. Kloeckner Metals имеет складские запасы и может изготовить эти конструктивные формы в соответствии со спецификацией заказчика.

Свяжитесь с нашей квалифицированной командой сегодня

Kloeckner Metals является поставщиком полного ассортимента стали и сервисным центром. Kloeckner Metals сочетает в себе национальное присутствие с технологиями производства и обработки и самыми инновационными решениями для обслуживания клиентов.

Свяжитесь с нами сейчас

Двутавровая балка из горячекатаной стали

Нажмите, чтобы увеличить

1) Выберите размер глубины: 1) Выберите размер глубины: Выберите один{{attrValue.value_text}}

2) Выберите вес на фут (фунты): 2) Выберите вес на фут (фунты): Выберите один{{attrValue.value_text}}

3) {{размертекста}}

4) Выберите свой разрез:

• Выбранная ширина = {{widTotal}}”
• Выбранная длина = {{lenTotal}}”
• Каждый вес = {{displayWeight}} фунтов

Каждая цена: ${{Number(displayPrice). toFixed(2).toLocaleString()}}

Цены уточняйте по телефону

Количество: Количество:

Этот товар временно отсутствует на складе

Сообщите мне, когда товар появится в наличии

Цены на этот продукт уточняйте по телефону

Для заказа большего количества свяжитесь с одним из наших менеджеров по работе с клиентами.

Цены могут быть изменены. Цены в магазине могут отличаться от цен на сайте.

• Описание
• Функции
• Технические характеристики
• Доступные размеры
• Похожие материалы

Описание

Двутавровые балки из горячекатаной стали отлично подходят для большинства методов обработки. Они часто характеризуются текстурированной серо-голубой отделкой и коническими фланцами на перемычке для повышения прочности. Стальные двутавровые балки, обычно используемые в строительной отрасли, представляют собой стандартный конструкционный материал, который в основном используется для восприятия нагрузок, поперечных его продольной оси (стенке). АСТМ А992/A572-50 являются стандартными спецификациями для конструкционной стали.

Для получения дополнительной информации о размерах элементов и/или запросах на сертификаты обратитесь к менеджеру по работе с клиентами.

Характеристики

Характеристики

A992
Конструкционная сталь, наиболее часто используемая в строительстве. Свариваемость, высокая коррозионная стойкость.

ASTM

A992 / A572-50

Технические характеристики

ХИМИЧЕСКИЙ СОСТАВ
Элемент	Процент
С	0,23
Мн	0,5 – 1,6
Си	0,4
В	0,15
Ко	0,05
П	0,035
С	0,045



МЕХАНИЧЕСКАЯ ИНФОРМАЦИЯ
	Имперский	Метрическая система
Предел прочности при растяжении	65 000 psi	448 МПа
Предел текучести при растяжении	50 000 фунтов на квадратный дюйм	345 МПа



Твердость по Бринеллю	143
Указанные химический состав и механические свойства являются приблизительными. Пожалуйста, свяжитесь с нашим отделом обслуживания клиентов для получения отчетов об испытаниях материалов. Свяжитесь с нами



Доступные размеры

ДОСТУПНЫЕ РАЗМЕРЫ
Размер	Глубина	Ширина	Толщина	Длина	Масса (фунт/фут)
3 дюйма x 5,7 #	3 дюйма	2,33 дюйма	.170″	240,00″	5.700
3 дюйма x 5,7 #	3 дюйма	2,33 дюйма	.170″	480,00″	5.700
3″ x 7,5#	3 дюйма	2,509″	.349″	240.00″	7.500
4″ x 7,7#	4 дюйма	2,663″	. 193″	240,00″	7.700
4″ x 7,7#	4 дюйма	2,663″	.193″	480,00″	7.700
4 дюйма x 9,5 #	4 дюйма	2,8 дюйма	.326″	240,00″	9.500
5″ x 10#	5 дюймов	3,004″	.214″	240,00″	9,999
5″ x 10#	5 дюймов	3,004″	.214″	480,00″	9,999
6″ x 12,5#	6 дюймов	3,332 дюйма	.232″	240,00″	12.500
6 дюймов x 17,25#	6 дюймов	3,565″	.465″	240,00″	17.250
6 дюймов x 17,25 #	6 дюймов	3,565″	.465″	480,00″	17.250
8″ x 18,4#	8 дюймов	4,001″	. 271″	240,00″	18.399
8″ x 23#	8 дюймов	4,171″	.441″	240,00″	23.000
10 дюймов x 25,4 #	10 дюймов	4,661″	.311″	240,00″	25.400
10″ x 35#	10 дюймов	10 дюймов	.491″	240,00″	35.000

Предупреждение: Этот продукт может подвергнуть вас воздействию химических веществ, в том числе свинца, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или наносят вред репродуктивной системе. Для получения дополнительной информации посетите веб-сайт www.p65Warnings.ca.gov.

Законодательство Калифорнии требует, чтобы предприятия предоставляли четкое и обоснованное предупреждение клиентам, приобретающим товары в штате Калифорния, прежде чем сознательно или непреднамеренно подвергать их воздействию одного из более чем 800 перечисленных химических веществ или элементов.
