Сортамент на швеллер: ГОСТ 8240-97 Сортамент швеллеров стальных горячекатаных
alexxlab | 16.06.2023 | 0 | Разное
таблица стальных горячекатаных по ГОСТ 8240-97
Абсолютно при любом производстве утверждены установленные стандарты и требования. Не является исключением и изготовление швеллеров. Это стандартные профили конструктивных структур. Материал для изготовления – черный прокат. Используют для опоры конструкций в строительстве или при машиностроении.
Стандарты ГОСТ
СТО АСЧМ 20-93 регулирует все принятые ГОСТ, по которым производятся швеллеры. Данные стандарты содержат сортаменты. Все изготовленные швеллеры должны соответствовать СТО АСЧМ 20-93. Однако на усмотрение заказчика могут быть выполнены индивидуальные виды швеллеров. Они будут отличаться от принятых стандартов по форме, длине, массе.
Еще в Советском союзе был принят ГОСТ 8240-89. Он назывался «Швеллеры стальные горячекатаные». Данный утвержденный стандарт содержит сортамент стального швеллера с учетом уклона внутренних граней полок, а также имеющих параллельные грани полок.
Сортамент швеллера по ГОСТ 8240-89 должен соответствовать следующим требованиям:
- Изготовленный швеллер должен иметь принятые значения, которые указаны на рисунке ниже (1, 2).
- Номинальный разрез, S сечение, вес, а также значения оси выполняются с учетом данных (см. фото).
Рис.1 Рис.2
Помимо этого, в зависимости от точности прокатки производится изготовление швеллеров: с повышенной и простой точностью.
Допускаются незначительные отклонения размера и формы при изготовлении швеллеров. Эти отклонения указаны в таблице 1, расположенной ниже.
Таблица 1
- Наружные углы швеллера 20 не должны притупляться более 2,3 мм. Швеллеры простой точности не контролируют.
- Принятая длина изделия 5-11 метров. Однако по желанию заказчика они могут быть изготовлены более 13 метров.
- Отклонения веса должно быть в пределах от +3 до -5%.

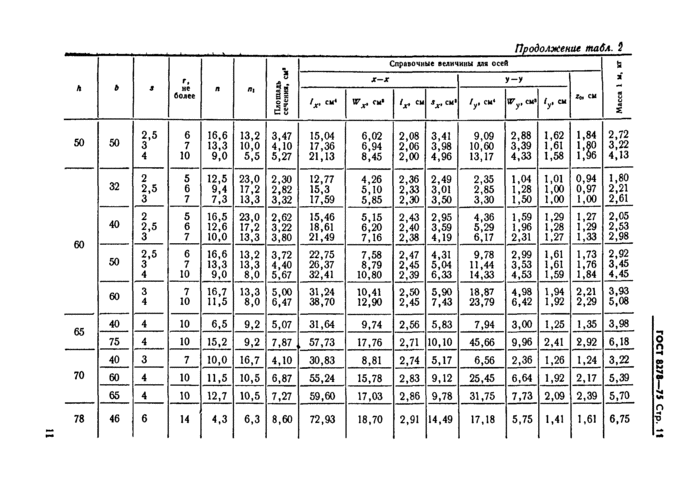

Данный стандарт был разработан взамен ГОСТ 8278-83.
С продвижением технологий производства данные стандарта стало тяжело соблюдать. Поэтому начали вносить поправки. После и вовсе был создан отдельный новый стандарт, а именно ГОСТ 8240-97 вместо ГОСТ 8240-89.
Название стандарта не изменилось и осталось прежним «Швеллеры стальные горячекатаные».
Утвержденные стандарты содержат сортамент горячекатаных швеллеров. Их используют в общих и специальных назначениях. Они имеют следующие значения:
- Высота 49-400 мм;
- Ширина полок 33-114 мм.
При изготовлении придерживаются следующих правил:
- Форма и размер
- «У» уклон внутренней грани полок;
- «П» параллельные грани полок;
- «Э» экономные и параллельные грани;
- «Л» легкий вид, имеющий параллельные грани;
- «С» специальные.
- Все параметры должны соответствовать данным на рисунках (3, 4).
Рис.3 Рис.4
- Все значения и формы изготавливаемого материала могут иметь небольшие отклонения от принятых стандартов. Со значением можно ознакомиться в таблице, которая соответствует каждому виду швеллера.
Таблица 2
Таблица 3
Таблица 4
Таблица 5
Таблица 6
- Уклонение внутренней грани швеллера вида «У» не должно превышать 10%.
- Швеллер 20. Притупление прямого угла должно находиться в пределах 1,9-3,5 мм.
- Длина изделий варьируется от 3 до 13 метров.
- Всю продукцию после изготовления обязательно обрезают.
- Относительные пределы возможных отклонений по весу не должны превышать +4 и -4%.
Сортамент швеллера ГОСТ 8240-97 в России был принят только в 2002 году.
Самые популярные и постоянно заказываемые типы швеллеров
Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.
Для повышения прочности конструкции преимущество отдают двум видам швеллеров:
- П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
- Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
- Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.
Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.
Где и какой вид швеллеров применяется на практике?
Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.
Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.
Сортамент швеллер параллельный
Вернуться на страницу «Швеллер металлический»
Обозначения:
h — высота; b — ширина полки; s — толщина стенки; t — толщина полки;
R — радиус кривизны; r — радиус закругления полки;
z 0 — расстояние от оси Y — Y до наружной грани стенки;
I — момент инерции; W — момент сопротивления;
S — статистический момент; i — радиус инерции.
| Номер швеллера | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Масса 1 м, кг | Справочные значения для осей | z о, см | ||||||
| не более | X — X | Y — Y | ||||||||||||||
| мм | Ix, см4 | Wx , см3 | sx, см3 | Iy, см4 | Wy, см3 | iy, см | ||||||||||
| 5П | 50 | 32 | 4,4 | 7,0 | 6,0 | 3,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,61 | 5,95 | 2,99 | 0,98 | 1,21 |
| 6,5 П | 65 | 36 | 4,4 | 7,2 | 6,0 | 3,5 | 7,51 | 5,90 | 48,8 | 15,0 | 2,55 | 9,02 | 9,35 | 4,06 | 1,12 | 1,29 |
| 8 П | 80 | 40 | 4,5 | 7,4 | 6,5 | 3,5 | 8,98 | 7,05 | 89,8 | 22,5 | 3,16 | 13,30 | 13,90 | 3,31 | 1,24 | 1,38 |
| 10 П | 100 | 46 | 4,5 | 7,6 | 7,0 | 4,0 | 10,90 | 8,59 | 175,0 | 34,9 | 3,99 | 20,50 | 22,60 | 7,37 | 1,44 | 1,53 |
| 12 П | 120 | 52 | 4,8 | 7,8 | 7,5 | 4,5 | 13,30 | 10,40 | 305,0 | 50,8 | 4,79 | 29,70 | 34,90 | 9,84 | 1,62 | 1,66 |
| 14 П | 140 | 58 | 4,9 | 8,1 | 8,0 | 4,5 | 15,60 | 12,30 | 493,0 | 70,4 | 5,61 | 40,90 | 51,50 | 12,90 | 1,81 | 182 |
| 16 П | 160 | 64 | 5,0 | 8,4 | 8,5 | 5,0 | 18,10 | 14,20 | 750,0 | 93,8 | 6,44 | 54,30 | 72,80 | 16,40 | 2,00 | 1,97 |
| 16аП | 160 | 68 | 5,0 | 9,0 | 8,5 | 5,0 | 19,50 | 15,30 | 827,0 | 103,0 | 6,51 | 59,50 | 90,50 | 19,60 | 2,15 | 2,19 |
| 18 П | 180 | 70 | 5,1 | 8,7 | 9,0 | 5,0 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,26 | 70,00 | 100,00 | 20,60 | 2,20 | 2,14 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 9,0 | 5,0 | 22,20 | 17,40 | 1200,0 | 133,0 | 7,34 | 76,30 | 123,00 | 24,30 | 2,35 | 2,36 |
| 20 П | 200 | 76 | 5,2 | 9,0 | 9,5 | 5,5 | 23,40 | 18,40 | 1530,0 | 153,0 | 8,08 | 88,00 | 134,00 | 25,20 | 2,39 | 2,30 |
| 22 П | 220 | 82 | 5,4 | 9,5 | 10,0 | 6,0 | 26,70 | 21,00 | 2120,0 | 193,0 | 8,90 | 111,00 | 178,00 | 31,00 | 2,58 | 2,47 |
| 24 П | 240 | 90 | 5,6 | 10,0 | 10,5 | 6,0 | 30,60 | 24,00 | 2910,0 | 243,0 | 9,75 | 139,00 | 248,00 | 39,50 | 2,85 | 2,72 |
| 27 П | 270 | 95 | 6,0 | 10,5 | 11,0 | 6,5 | 35,20 | 27,70 | 4180,0 | 310,0 | 10,90 | 178,00 | 314,00 | 46,70 | 2,99 | 2,78 |
| 30 П | 300 | 100 | 6,5 | 11,0 | 12,0 | 7,0 | 40,50 | 31,80 | 5830,0 | 389,0 | 12,00 | 224,00 | 393,00 | 54,80 | 3,12 | 2,83 |
| 33 П | 330 | 105 | 7,0 | 11,7 | 13,0 | 7,5 | 46,50 | 36,50 | 8010,8 | 486,0 | 13,10 | 281,00 | 491,00 | 64,60 | 3,25 | 2,90 |
| 36 П | 360 | 110 | 7,5 | 12,6 | 14,0 | 8,5 | 53,40 | 41,90 | 10850,0 | 603,0 | 14,30 | 350,00 | 611,00 | 76,30 | 3,38 | 2,99 |
| 40 П | 400 | 115 | 8,0 | 13,5 | 15,0 | 9,0 | 61,50 | 48,30 | 15260,0 | 763,0 | 15,80 | 445,00 | 760,00 | 89,90 | 3,51 | 3,05 |
СМОТРЕТЬ ПОЛНЫЙ ТЕКСТ ДОКУМЕНТА — ГОСТ 8240-97
Швеллеры с параллельными полками применяют в качестве балок и прогонов.
Параллельные полки упрощают работу по изготовлению пластин, которые нужно приварить к швеллеру в качестве ребра жесткости или опорного ребра. Из за геометрической формы, швеллеры с параллельными полками немного проигрывают в несущей способности, но незначительно. Швеллеры с параллельными полками часто используют для изготовления различных вспомогательных конструкций. Например, для устройства водосборного желоба на кровле.
Швеллеры с параллельными полками проще в обработке, особенно когда нужно сделать наклонный вырез или срезать полки для стыковки с другим швеллером.
Учитывая все эти достоинства швеллера с параллельными полками, он заслуженно получил самое широкое распространение при изготовлении металлических каркасов зданий и сооружений.
Также нужно отметить, что прокатный швеллер с параллельными полками является мощным несущим элементом, который может работать как балка, стойка, подкос или подвес. Применение таких швеллеров в ограждающих конструкциях фахверка не целесообразно, т.
к. в ограждающих конструкциях лучше подойдут гнутые швеллера, которые имеют также имеют параллельные полки, но более тонкие стенки, а значит достигается большая экономия металла.
При использовании сортамента следует учитывать, что одни позиции популярны и их можно купить практически на любой базе металлопроката, а некоторые позиции редки и достать их трудно, особенно в регионах. Также следует учитывать разброс цен, т.к. иногда выгоднее закладывать более дешевые балки, что окупается даже не смотря на некоторый перерасход металла.
В таблице представлены цены на начало 2018 года.
