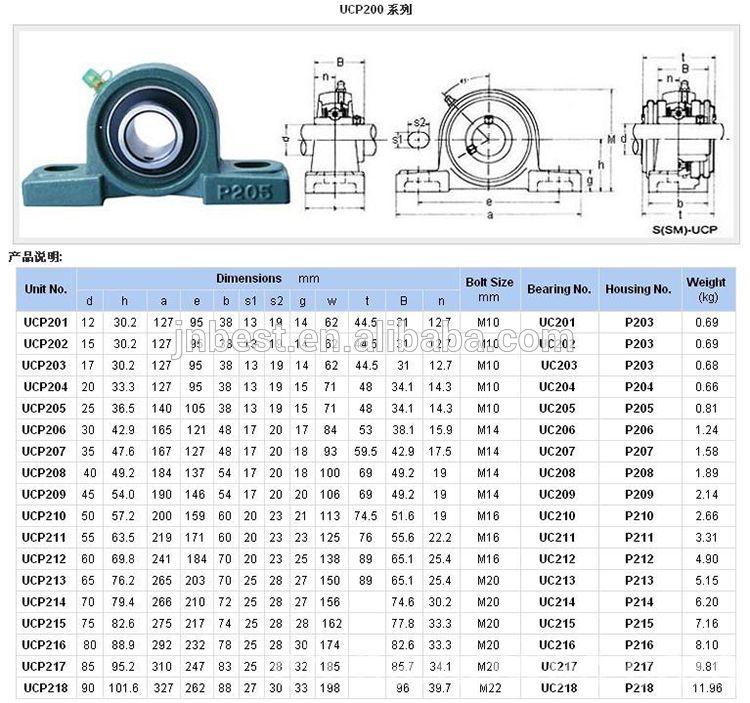

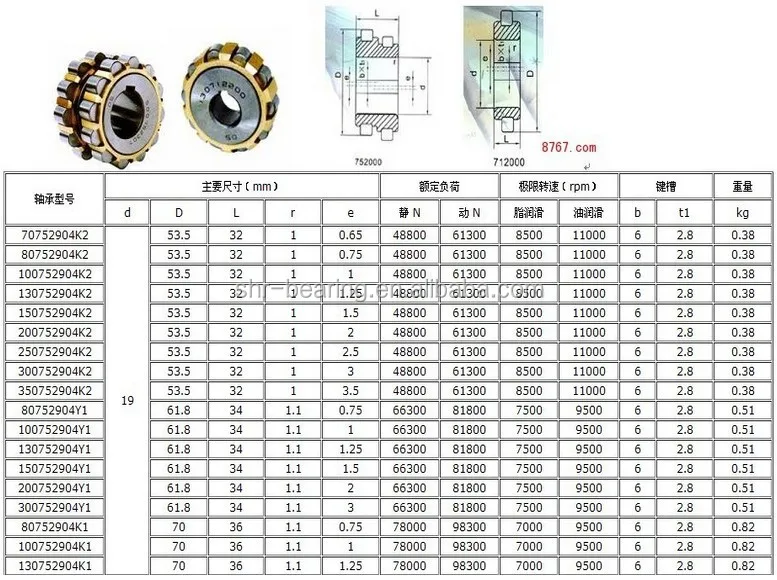

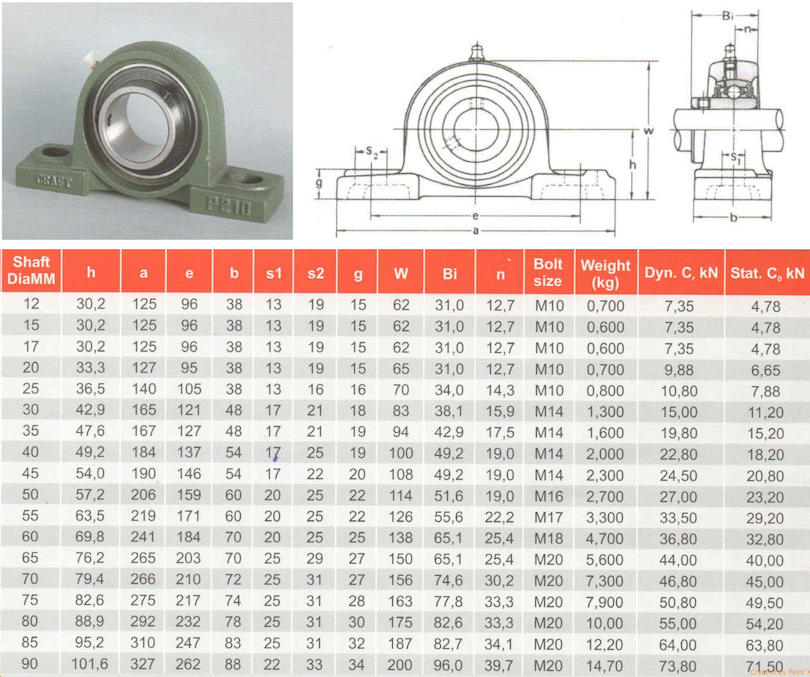

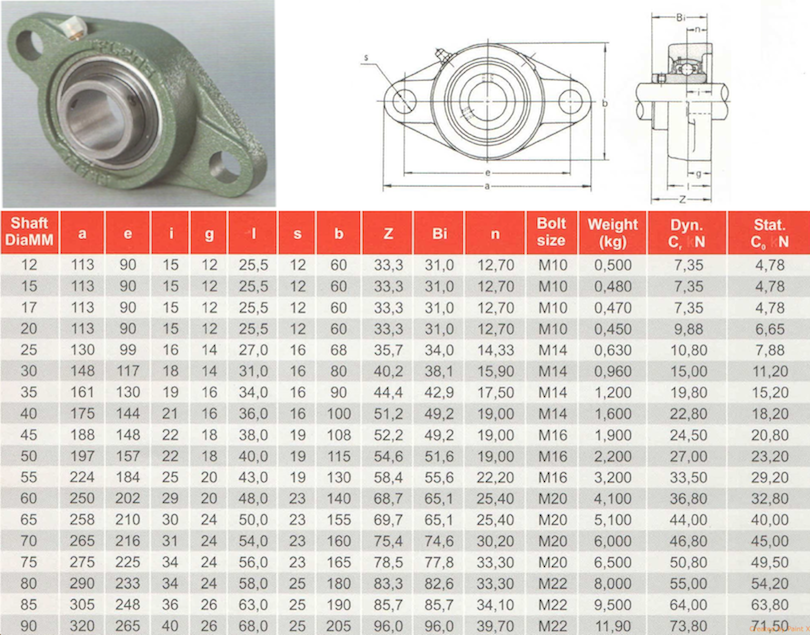

Таблица размеров и обозначений шариковых подшипников

Обозначение ГОСТ	Обозначение ISO	d мм	D мм	B мм	Нагрузка дин. С	Нагрузка стат. С	Скорость смазка	Скорость масло	Вес кг
100	6000	10	26	8	4620	1960	29000	34000	0,02
80100	6000 ZZ	10	26	8	4620	1960	29000	34000	0,02
180100	6000 2RS	10	26	8	4620	1960	19000	–	0,02
101	6001	12	28	8	5070	2360	26000	30000	0,021
80101	6001 ZZ	12	28	8	5070	2360	26000	30000	0,021
180101	6001 2RS	12	28	8	5070	2360	17000	–	0,021
102	6002	15	32	9	5590	2850	22000	26000	0,032
80102	6002 ZZ	15	32	9	5590	2850	22000	26000	0,032
180102	6002 2RS	15	32	9	5590	2850	16000	–	0,032
103	6003	17	35	10	6050	3250	20000	24000	0,039
80103	6003 ZZ	17	35	10	6050	3250	20000	24000	0,039
180103	6003 2RS	17	35	10	6050	3250	12000	–	0,039
104	6004	20	42	12	9360	5000	18000	21000	0,07
80104	6004 ZZ	20	42	12	9360	5000	18000	21000	0,07
180104	6004 2RS	20	42	12	9360	5000	10000	–	0,07
105	6005	25	47	12	11200	6550	15000	18000	0,082
80105	6005 ZZ	25	47	12	11200	6550	15000	18000	0,082
180105	6005 2RS	25	47	12	11200	6550	9000	–	0,082
106	6006	30	55	13	13300	8300	13000	15000	0,124
80106	6006 ZZ	30	55	13	13300	8300	13000	15000	0,124
180106	6006 2RS	30	55	13	13300	8300	7500	–	0,124
107	6007	35	62	14	15900	10200	12000	14000	0,161
80107	6007 ZZ	35	62	14	15900	10200	12000	14000	0,161
180107	6007 2RS	35	62	14	15900	10200	6500	–	0,161
108	6008	40	68	15	16800	11600	10000	12000	0,197
80108	6008 ZZ	40	68	15	16800	11600	10000	12000	0,197
180108	6008 2RS	40	68	15	16800	11600	5800	–	0,197
109	6009	45	75	16	20800	14600	9200	11000	0,254
80109	6009 ZZ	45	75	16	20800	14600	9200	11000	0,254
180109	6009 2RS	45	75	16	20800	14600	5300	–	0,254
110	6010	50	80	16	21600	16000	8400	9800	0,279
80110	6010 ZZ	50	80	16	21600	16000	8400	9800	0,279
180110	6010 2RS	50	80	16	21600	16000	4800	–	0,279
111	6011	55	90	18	28100	21200	7700	9000	0,405
80111	6011 ZZ	55	90	18	28100	21200	7700	9000	0,405
180111	6011 2RS	55	90	18	28100	21200	4300	–	0,405
112	6012	60	95	18	29600	23200	7000	8300	0,428
80112	6012 ZZ	60	95	18	29600	23200	7000	8300	0,428
180112	6012 2RS	60	95	18	29600	23200	4000	–	0,428
113	6013	65	100	18	30700	25000	6500	7700	0,458
80113	6013 ZZ	65	100	18	30700	25000	6500	7700	0,458
180113	6013 2RS	65	100	18	30700	25000	3700	–	0,458
114	6014	70	110	20	37700	31000	6100	7100	0,635
80114	6014 ZZ	70	110	20	37700	31000	6100	7100	0,635
180114	6014 2RS	70	110	20	37700	31000	3500	–	0,635
115	6015	75	115	20	39700	33500	5700	6700	0,673
80115	6015 ZZ	75	115	20	39700	33500	5700	6700	0,673
180115	6015 2RS	75	115	20	39700	33500	3300	–	0,673
116	6016	80	125	22	47500	40000	5300	6200	0,877
80116	6016 ZZ	80	125	22	47500	40000	5300	6200	0,877
180116	6016 2RS	80	125	22	47500	40000	3100	–	0,877
117	6017	85	130	22	49400	43000	5000	5900	0,932
80117	6017 ZZ	85	130	22	49400	43000	5000	5900	0,932
180117	6017 2RS	85	130	22	49400	43000	2900	–	0,932
118	6018	90	140	24	58500	50000	4700	5600	1,19
80118	6018 ZZ	90	140	24	58500	50000	4700	5600	1,19
180118	6018 2RS	90	140	24	58500	50000	2700	–	1,19
119	6019	95	145	24	60500	54000	4500	5300	1,247
80119	6019 ZZ	95	145	24	60500	54000	4500	5300	1,247
180119	6019 2RS	95	145	24	60500	54000	2500	–	1,247
120	6020	100	150	24	60500	54000	4200	5000	1,34
80120	6020 ZZ	100	150	24	60500	54000	4200	5000	1,34
180120	6020 2RS	100	150	24	60500	54000	2400	–	1,34
121	6021	105	160	26	72800	65500	4000	4700	1,69
80121	6021 ZZ	105	160	26	72800	65500	4000	4700	1,69
180121	6021 2RS	105	160	26	72800	65500	2300	–	1,69
122	6022	110	170	28	81900	73500	3800	4500	2,023
80122	6022 ZZ	110	170	28	81900	73500	3800	4500	2,023
180122	6022 2RS	110	170	28	81900	73500	2200	–	2,023
124	6024	120	180	28	85200	80000	3200	3800	2,213
80124	6024 ZZ	120	180	28	85200	80000	3200	3800	2,213
180124	6024 2RS	120	180	28	85200	80000	2100	–	2,213
126	6026	130	200	33	104000	100000	3200	3800	3,27
80126	6026 ZZ	130	200	33	104000	100000	3200	3800	3,27
180126	6026 2RS	130	200	33	104000	100000	1900	–	3,27
128	6028	140	210	33	110000	109000	3000	3500	3,547
80128	6028 ZZ	140	210	33	110000	109000	3000	3500	3,547
180128	6028 2RS	140	210	33	110000	109000	1800	–	3,547
130	6030	150	225	35	131000	124000	2800	3200	4,88
80130	6030 ZZ	150	225	35	131000	124000	2800	3200	4,88
180130	6030 2RS	150	225	35	131000	124000	1600	–	4,88
132	6032	160	240	38	136000	135000	2600	3000	6,073
80132	6032 ZZ	160	240	38	136000	135000	2600	3000	6,073
180132	6032 2RS	160	240	38	136000	135000	1500	–	6,073
134	6034	170	260	42	168000	173000	2400	2800	7,175
80134	6034 ZZ	170	260	42	168000	173000	2400	2800	7,175
136	6036	180	280	46	180000	184000	2300	2700	10,57
80136	6036 ZZ	180	280	46	180000	184000	2300	2700	10,57
138	6038	190	290	46	188000	200000	2100	2500	11,08
80138	6038 ZZ	190	290	46	188000	200000	2100	2500	11,08
140	6040	200	310	51	201000	222000	2000	2400	14,1
80140	6040 ZZ	200	310	51	201000	222000	2000	2400	14,1
144	6044	220	340	56	247000	290000	1800	2200	18,5
148	6048	240	360	56	255000	315000	1700	2000	20
152	6052	260	400	65	291000	375000	1500	1800	28,5
156	6056	280	420	65	325000	420000	1400	1600	31
160	6060	300	460	74	355000	480000	1300	1500	43,5
164	6064	320	480	74	371000	540000	1200	1400	46
168	6068	340	520	82	423000	640000	1100	1300	62
172	6072	360	540	82	462000	735000	1100	1200	64,5
176	6076	380	560	82	470000	750000	990	1200	67,5
180	6080	400	600	90	520000	865000	930	1100	87,5
184	6084	420	620	90	530000	895000	880	1000	91

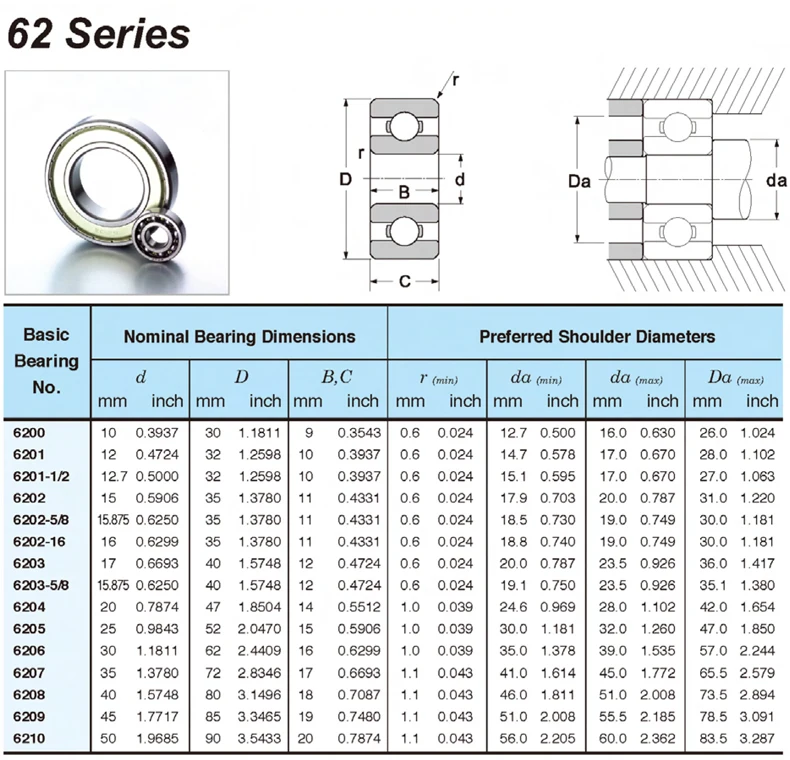

200	6200	10	30	9	5070	2360	25000	30000	0,031
80200	6200 ZZ	10	30	9	5070	2360	25000	30000	0,031
180200	6200 2RS	10	30	9	5070	2360	17000	–	0,031
201	6201	12	32	10	6890	3100	22000	26000	0,038
80201	6201 ZZ	12	32	10	6890	3100	22000	26000	0,038
180201	6201 2RS	12	32	10	6890	3100	15000	–	0,038
202	6202	15	35	11	7800	3750	19000	23000	0,044
80202	6202 ZZ	15	35	11	7800	3750	19000	23000	0,044
180202	6202 2RS	15	35	11	7800	3750	13000	–	0,044
203	6203	17	40	12	9560	4750	18000	21000	0,066
80203	6203 ZZ	17	40	12	9560	4750	18000	21000	0,066
180203	6203 2RS	17	40	12	9560	4750	12000	–	0,066
204	6204	20	47	14	12700	6550	16000	18000	0,109
80204	6204 ZZ	20	47	14	12700	6550	16000	18000	0,109
180204	6204 2RS	20	47	14	12700	6550	10000	–	0,109
205	6205	25	52	15	14000	7800	13000	15000	0,133
80205	6205 ZZ	25	52	15	14000	7800	13000	15000	0,133
180205	6205 2RS	25	52	15	14000	7800	8500	–	0,133
206	6206	30	62	16	19500	11200	11000	13000	0,2
80206	6206 ZZ	30	62	16	19500	11200	11000	13000	0,2
180206	6206 2RS	30	62	16	19500	11200	7500	–	0,2
207	6207	35	72	17	25500	15300	9800	11000	0,299
80207	6207 ZZ	35	72	17	25500	15300	9800	11000	0,299
180207	6207 2RS	35	72	17	25500	15300	6300	–	0,299
208	6208	40	80	18	30700	19000	8700	10000	0,379
80208	6208 ZZ	40	80	18	30700	19000	8700	10000	0,379
180208	6208 2RS	40	80	18	30700	19000	5600	–	0,379
209	6209	45	85	19	33200	21600	7800	9200	0,43
80209	6209 ZZ	45	85	19	33200	21600	7800	9200	0,43
180209	6209 2RS	45	85	19	33200	21600	5000	–	0,43
210	6210	50	90	20	35100	23200	7100	8300	0,475
80210	6210 ZZ	50	90	20	35100	23200	7100	8300	0,475
180210	6210 2RS	50	90	20	35100	23200	4800	–	0,475
211	6211	55	100	21	43600	29000	6400	7600	0,625
80211	6211 ZZ	55	100	21	43600	29000	6400	7600	0,625
180211	6211 2RS	55	100	21	43600	29000	4300	–	0,625
212	6212	60	110	22	47500	32500	6000	7000	0,797
80212	6212 ZZ	60	110	22	47500	32500	6000	7000	0,797
180212	6212 2RS	60	110	22	47500	32500	3700	–	0,797
213	6213	65	120	23	55900	40500	5500	6500	1,017
80213	6213 ZZ	65	120	23	55900	40500	5500	6500	1,017
180213	6213 2RS	65	120	23	55900	40500	3500	–	1,017
214	6214	70	125	24	60500	45000	5100	6000	1,11
80214	6214 ZZ	70	125	24	60500	45000	5100	6000	1,11
180214	6214 2RS	70	125	24	60500	45000	3300	–	1,11
215	6215	75	130	25	66300	49000	4800	5600	1,21
80215	6215 ZZ	75	130	25	66300	49000	4800	5600	1,21
180215	6215 2RS	75	130	25	66300	49000	3100	–	1,21
216	6216	80	140	26	70200	55000	4500	5300	1,46
80216	6216 ZZ	80	140	26	70200	55000	4500	5300	1,46
180216	6216 2RS	80	140	26	70200	55000	2900	–	1,46
217	6217	85	150	28	83200	64000	4200	5000	1,847
80217	6217 ZZ	85	150	28	83200	64000	4200	5000	1,847
180217	6217 2RS	85	150	28	83200	64000	2700	–	1,847
218	6218	90	160	30	95600	73500	4000	4700	2,223
80218	6218 ZZ	90	160	30	95600	73500	4000	4700	2,223
180218	6218 2RS	90	160	30	95600	73500	2600	–	2,223
219	6219	95	170	32	108000	81500	3700	4400	2,713
80219	6219 ZZ	95	170	32	108000	81500	3700	4400	2,713
180219	6219 2RS	95	170	32	108000	81500	2400	–	2,713
220	6220	100	180	34	124000	93000	3500	4200	3,321
80220	6220 ZZ	100	180	34	124000	93000	3500	4200	3,321
180220	6220 2RS	100	180	34	124000	93000	2300	–	3,321
221	6221	105	190	36	133000	104000	3400	4000	3,717
80221	6221 ZZ	105	190	36	133000	104000	3400	4000	3,717
180221	6221 2RS	105	190	36	133000	105000	2200	–	3,717
222	6222	110	200	38	143000	118000	3200	3800	4,34
80222	6222 ZZ	110	200	38	143000	118000	3200	3800	4,34
180222	6222 2RS	110	200	38	143000	118000	2000	–	4,34
224	6224	120	215	40	148000	131000	2900	3400	5,1
80224	6224 ZZ	120	215	40	148000	131000	2900	3400	5,1
180224	6224 2RS	120	215	40	148000	131000	1900	–	5,1
226	6226	130	230	40	156000	146000	2700	3100	5,615
80226	6226 ZZ	130	230	40	156000	146000	2700	3100	5,615
228	6228	140	250	42	165000	150000	2500	2900	7,485
80228	6228 ZZ	140	250	42	165000	150000	2500	2900	7,485
230	6230	150	270	45	174000	166000	2300	2700	9,475
80230	6230 ZZ	150	270	45	174000	166000	2300	2700	9,475
232	6232	160	290	48	186000	186000	2100	2500	14,59
80232	6232 ZZ	160	290	48	186000	186000	2100	2500	14,59
234	6234	170	310	52	212000	224000	2000	2400	17,57
80234	6234 ZZ	170	310	52	212000	224000	2000	2400	17,57
236	6236	180	320	52	229000	240000	1900	2200	18,6
80236	6236 ZZ	180	320	52	229000	240000	1900	2200	18,6
238	6238	190	340	55	255000	280000	1800	2100	22,8
240	6240	200	360	58	270000	310000	1700	2000	28
244	6244	220	400	65	296000	365000	1500	1800	32,4
248	6248	240	440	72	340000	431000	1300	1600	51
252	6252	260	480	80	390000	530000	1100	1400	65,5
256	6256	280	500	80	423000	600000	1100	1400	71
260	6260	300	540	85	441000	663000	1000	1350	89,5
264	6264	320	580	92	489000	744000	950	1200	113
268	6268	340	620	92	511000	817000	900	1100	131
272	6272	360	650	95	557000	904000	850	1000	144
276	6276	380	680	95	584000	990000	800	900	162
280	6280	400	720	103	628000	1080000	700	800	197
300	6300	10	35	11	8060	3400	23000	27000	0,054
80300	6300 ZZ	10	35	11	8060	3400	23000	27000	0,054
180300	6300 2RS	10	35	11	8060	3400	15000	–	0,054
301	6301	12	37	12	9750	4150	20000	24000	0,063
80301	6301 ZZ	12	37	12	9750	4150	20000	24000	0,063
180301	6301 2RS	12	37	12	9750	4150	14000	–	0,063
302	6302	15	42	13	11400	5400	17000	21000	0,087
80302	6302 ZZ	15	42	13	11400	5400	17000	21000	0,087
180302	6302 2RS	15	42	13	11400	5400	12000	–	0,087
303	6303	17	47	14	13500	6550	16000	19000	0,117
80303	6303 ZZ	17	47	14	13500	6550	16000	19000	0,117
180303	6303 2RS	17	47	14	13500	6550	11000	–	0,117
304	6304	20	52	15	15900	7800	14000	17000	0,153
80304	6304 ZZ	20	52	15	15900	7800	14000	17000	0,153
180304	6304 2RS	20	52	15	15900	7800	9500	–	0,153
305	6305	25	62	17	22500	11600	12000	14000	0,238
80305	6305 ZZ	25	62	17	22500	11600	12000	14000	0,238
180305	6305 2RS	25	62	17	22500	11600	7500	–	0,238
306	6306	30	72	19	28100	16000	10000	12000	0,36
80306	6306 ZZ	30	72	19	28100	16000	10000	12000	0,36
180306	6306 2RS	30	72	19	28100	16000	6300	–	0,36
307	6307	35	80	21	33200	19000	8800	10000	0,467
80307	6307 ZZ	35	80	21	33200	19000	8800	10000	0,467
180307	6307 2RS	35	80	21	33200	19000	6000	–	0,467
308	6308	40	90	23	41000	24000	7800	9200	0,64
80308	6308 ZZ	40	90	23	41000	24000	7800	9200	0,64
180308	6308 2RS	40	90	23	41000	24000	5000	–	0,64
309	6309	45	100	25	52700	31500	7000	8200	0,843
80309	6309 ZZ	45	100	25	52700	31500	7000	8200	0,843
180309	6309 2RS	45	100	25	52700	31500	4500	–	0,843
310	6310	50	110	27	61800	38000	6400	7500	1,097
80310	6310 ZZ	50	110	27	61800	38000	6400	7500	1,097
180310	6310 2RS	50	110	27	61800	38000	4300	–	1,097
311	6311	55	120	29	71500	45000	5800	6800	1,377
80311	6311 ZZ	55	120	29	71500	45000	5800	6800	1,377
180311	6311 2RS	55	120	29	71500	45000	3800	–	1,377
312	6312	60	130	31	81900	52000	5400	6300	1,733
80312	6312 ZZ	60	130	31	81900	52000	5400	6300	1,733
180312	6312 2RS	60	130	31	81900	52000	3400	–	1,733
313	6313	65	140	33	92300	60000	4900	5800	2,153
80313	6313 ZZ	65	140	33	92300	60000	4900	5800	2,153
180313	6313 2RS	65	140	33	92300	60000	3200	–	2,153
314	6314	70	150	35	104000	68000	4600	5400	2,56
80314	6314 ZZ	70	150	35	104000	68000	4600	5400	2,56
180314	6314 2RS	70	150	35	104000	68000	3000	–	2,56
315	6315	75	160	37	111400	76500	4300	5000	3,12
80315	6315 ZZ	75	160	37	111400	76500	4300	5000	3,12
180315	6315 2RS	75	160	37	111400	76500	2800	–	3,12
316	6316	80	170	39	124000	86500	4000	4700	3,68
80316	6316 ZZ	80	170	39	124000	86500	4000	4700	3,68
180316	6316 2RS	80	170	39	124000	86500	2700	–	3,68
317	6317	85	180	41	133000	96500	3800	4500	4,303
80317	6317 ZZ	85	180	41	133000	96500	3800	4500	4,303
180317	6317 2RS	85	180	41	133000	96500	2500	–	4,303
318	6318	90	190	43	143000	108000	3600	4200	4,967
80318	6318 ZZ	90	190	43	143000	108000	3600	4200	4,967
180318	6318 2RS	90	190	43	143000	108000	2400	–	4,967
319	6319	95	200	45	153000	118000	3300	3900	5,71
80319	6319 ZZ	95	200	45	153000	118000	3300	3900	5,71
180319	6319 2RS	95	200	45	153000	118000	2200	–	5,71
320	6320	100	215	47	174000	140000	3200	3700	7,633
80320	6320 ZZ	100	215	47	174000	140000	3200	3700	7,633
180320	6320 2RS	100	215	47	174000	140000	2100	–	7,633
321	6321	105	225	49	182000	153000	3000	3600	8,677
80321	6321 ZZ	105	225	49	182000	153000	3000	3600	8,677
180321	6321 2RS	105	225	49	182000	153000	1900	–	8,677
322	6322	110	240	50	203000	180000	2900	3400	9,603
80322	6322 ZZ	110	240	50	203000	180000	2900	3400	9,603
180322	6322 2RS	110	240	50	203000	180000	1600	–	9,603
324	6324	120	260	55	208000	186000	2600	3100	12,75
80324	6324 ZZ	120	260	55	208000	186000	2600	3100	12,75
326	6326	130	280	58	230000	216000	2400	2800	18,4
80326	6326 ZZ	130	280	58	230000	216000	2400	2800	18,4
328	6328	140	300	62	251000	245000	2200	2600	22
80328	6328 ZZ	140	300	62	251000	245000	2200	2600	22
330	6330	150	320	65	276000	285000	2000	2400	23
332	6332	160	340	68	285000	300000	1900	2300	29
334	6334	170	360	72	312000	340000	1800	2100	34,5
336	6336	180	380	75	351000	405000	1700	2000	42,5
338	6338	190	400	78	371000	430000	1600	1900	49
340	6340	200	420	80	377000	465000	1500	1800	55,5
	6344	220	460	88	410000	520000	1400	1600	60,8
348	6348	240	500	95	470000	624000	1300	1500	93,3
352	6352	260	540	102	531000	741000	1200	1400	116
356	6356	280	580	108	568000	845000	1100	1300	145
360	6360	300	620	109	593000	886000	1000	1150	169
364	6364	320	670	112	634000	1010000	900	1050	207
368	6368	340	710	118	704000	1160000	800	950	238
403	6403	17	62	17	22900	10800	13000	15000	0,27
80403	6403 ZZ	17	62	17	22900	10800	13000	15000	0,27
180403	6403 2RS	17	62	17	22900	10800	8000	–	0,27
404	6404	20	72	19	31000	15200	9500	12000	0,4
80404	6404 ZZ	20	72	19	31000	15200	9500	12000	0,4
180404	6404 2RS	20	72	19	31000	15200	6300	–	0,4
405	6405	25	80	21	35800	19300	8500	10000	0,53
80405	6405 ZZ	25	80	21	35800	19300	8500	10000	0,53
180405	6405 2RS	25	80	21	35800	19300	5600	–	0,53
406	6406	30	90	23	43600	23600	7500	9000	0,74
80406	6406 ZZ	30	90	23	43600	23600	7500	9000	0,74
180406	6406 2RS	30	90	23	43600	23600	5000	–	0,74
407	6407	35	100	25	55300	31000	6700	8000	0,95
80407	6407 ZZ	35	100	25	55300	31000	6700	8000	0,95
180407	6407 2RS	35	100	25	55300	31000	4500	–	0,95
408	6408	40	110	27	63700	36500	6000	7000	1,25
80408	6408 ZZ	40	110	27	63700	36500	6000	7000	1,25
180408	6408 2RS	40	110	27	63700	36500	4000	–	1,25
409	6409	45	120	29	76100	45000	5300	6300	1,55
80409	6409 ZZ	45	120	29	76100	45000	5300	6300	1,55
180409	6409 2RS	45	120	29	76100	45000	3600	–	1,55
410	6410	50	130	31	87100	52000	5000	6000	1,9
80410	6410 ZZ	50	130	31	87100	52000	5000	6000	1,9
180410	6410 2RS	50	130	31	87100	52000	3400	–	1,9
411	6411	55	140	33	99500	62000	4500	5300	2,3
80411	6411 ZZ	55	140	33	99500	62000	4500	5300	2,3
180411	6411 2RS	55	140	33	99500	62000	3000	–	2,3
412	6412	60	150	35	108000	69500	4300	5000	2,75
80412	6412 ZZ	60	150	35	108000	69500	4300	5000	2,75
180412	6412 2RS	60	150	35	108000	69500	2800	–	2,75
413	6413	65	160	37	119000	78000	4000	4800	3,3
80413	6413 ZZ	65	160	37	119000	78000	4000	4800	3,3
180413	6413 2RS	65	160	37	119000	78000	2600	–	3,3
414	6414	70	180	42	143000	10400	3800	4500	4,85
80414	6414 ZZ	70	180	42	143000	10400	3800	4500	4,85
180414	6414 2RS	70	180	42	143000	10400	2500	–	4,85
415	6415	75	190	45	153000	114000	3700	4400	6,8
80415	6415 ZZ	75	190	45	153000	114000	3700	4400	6,8
180415	6415 2RS	75	190	45	153000	114000	2300	–	6,8
416	6416	80	200	48	162000	125000	3600	4200	6,422
80416	6416 ZZ	80	200	48	162000	125000	3600	4200	6,422
180416	6416 2RS	80	200	48	162000	125000	2100	–	6,422
417	6417	85	210	52	174000	137000	3400	4000	9,5
80417	6417 ZZ	85	210	52	174000	137000	3400	4000	9,5
180417	6417 2RS	85	210	52	174000	137000	1800	–	9,5
418	6418	90	225	54	186000	150000	3200	3800	9,56
80418	6418 ZZ	90	225	54	186000	150000	3200	3800	9,56
180418	6418 2RS	90	225	54	186000	150000	1400	–	9,56
419	6419	95	240	55	188000	153000	3000	3500	11
80419	6419 ZZ	95	240	55	188000	153000	3000	3500	11
180419	6419 2RS	95	240	55	188000	153000	1100	–	11
420	6420	100	250	58	206000	175000	2900	3400	12,9
80420	6420 ZZ	100	250	58	206000	175000	2900	3400	12,9
180420	6420 2RS	100	250	58	206000	175000	900	–	12,9
421	6421	105	260	60	222000	179000	2700	3200	16,8
422	6422	110	280	65	247000	227000	2600	3000	21,3
424	6424	120	310	72	291000	287000	2300	2800	29
426	6426	130	340	78	300000	298000	2200	2500	38
180500	62200 2RS	10	30	14	5100	2400	17000	–	0,045
180501	62201 2RS	12	32	14	6900	3100	15000	–	0,048
180502	62202 2RS	15	35	14	7800	3750	13000	–	0,054
180503	62203 2RS	17	40	16	9500	4750	12000	–	0,083
180504	62204 2RS	20	47	18	12700	6550	10000	–	0,13
180505	62205 2RS	25	52	18	14000	7800	8500	–	0,15
180506	62206 2RS	30	62	20	16500	11200	7500	–	0,243
180507	62207 2RS	35	72	23	25500	15300	6300	–	0,388
180508	62208 2RS	40	80	23	30700	19000	5600	–	0,471
180509	62209 2RS	45	85	23	33200	21600	5000	–	0,523
180510	62210 2RS	50	90	23	35100	23200	4800	–	0,55
180511	62211 2RS	55	100	25	43600	29000	4300	–	0,7
180512	62212 2RS	60	110	28	47500	32500	4000	–	0,97
180513	62213 2RS	65	120	31	55900	40500	3600	–	1,25
180514	62214 2RS	70	125	31	60500	45000	3400	–	1,3
180600	62300 2RS	10	35	17	8000	3400	15000	–	0,06
180601	62301 2RS	12	37	17	9750	4150	14000	–	0,07
180602	62302 2RS	15	42	17	11400	5400	12000	–	0,11
180603	62303 2RS	17	47	19	13500	6550	11000	–	0,15
180604	62304 2RS	20	52	21	15900	7800	9500	–	0,207
180605	62305 2RS	25	62	24	22500	11600	7500	–	0,326
180606	62306 2RS	30	72	27	28100	16000	6300	–	0,493
180607	62307 2RS	35	80	31	33200	19000	6000	–	0,68
180608	62308 2RS	40	90	33	41000	24000	5000	–	0,89
180609	62309 2RS	45	100	36	52700	31500	4500	–	1,19
180610	62310 2RS	50	110	40	61800	38000	4300	–	1,5
180611	62311 2RS	55	120	43	71500	45000	3800	–	1,95
180612	62312 2RS	60	130	46	81900	52000	3400	–	2,5
180613	62313 2RS	65	140	48	92300	60000	3200	–	3
180614	62314 2RS	70	150	51	104000	68000	3000	–	3,55
7000101	16001	12	28	7	5100	2390	26000	30000	0,022
7000101 ZZ	16001 ZZ	12	28	7	5100	2390	26000	30000	0,022
7000101 2RS	16001 2RS	12	28	7	5100	2390	26000	–	0,022
7000102	16002	15	32	8	5590	2850	22000	26000	0,025
7000102 ZZ	16002 ZZ	15	32	8	5590	2850	22000	26000	0,025
7000102 2RS	16002 2RS	15	32	8	5590	2850	22000	–	0,025
7000103	16003	17	35	8	6050	3250	20000	24000	0,032
7000103 ZZ	16003 ZZ	17	35	8	6050	3250	20000	24000	0,032
7000103 2RS	16003 2RS	17	35	8	6050	3250	20000	–	0,032
7000104	16004	20	42	8	6890	4500	18000	21000	0,05
7000104 ZZ	16004 ZZ	20	42	8	6890	4500	18000	21000	0,05
7000104 2RS	16004 2RS	20	42	8	6890	4500	18000	–	0,05
7000105	16005	25	47	8	7610	4750	15000	18000	0,06
7000105 ZZ	16005 ZZ	25	47	8	7610	4750	15000	18000	0,06
7000105 2RS	16005 2RS	25	47	8	7610	4750	15000	–	0,06
7000106	16006	30	55	9	11200	350	13000	15000	0,08
7000106 ZZ	16006 ZZ	30	55	9	11200	7350	13000	15000	0,085
7000106 2RS	16006 2RS	30	55	9	11200	7350	13000	–	0,085
7000107	16007	35	62	9	12400	8150	12000	14000	0,11
7000107 ZZ	16007ZZ	35	62	9	12400	8150	12000	14000	0,11
7000107 2RS	16007 2RS	35	62	9	12400	8150	12000	–	0,11
7000108	16008	40	68	9	13300	9150	10000	12000	0,13
7000108 ZZ	16008 ZZ	40	68	9	13300	9150	10000	12000	0,13
7000108 2RS	160082RS	40	68	9	13300	9150	10000	–	0,13
7000109	16009	45	75	10	15600	10800	9200	11000	0,17
7000109 ZZ	16009 ZZ	45	75	10	15600	10800	9200	11000	0,17
7000109 2RS	16009 2RS	45	75	10	15600	10800	9200	–	0,17
7000110	16010	50	80	10	16300	11400	8400	9800	0,18
7000110 ZZ	16010 ZZ	50	80	10	16300	11400	8400	9800	0,18
7000110 2RS	16010 2RS	50	80	10	16300	11400	8400	–	0,18
7000111	16011	55	90	11	19500	14000	7700	9000	0,26
7000111 ZZ	16011 ZZ	55	90	11	19500	14000	7700	9000	0,26
7000111 2RS	16011 2RS	55	90	11	19500	14000	7700	–	0,26
7000112	16012	60	95	11	19900	15000	7000	8300	0,28
7000112 ZZ	16012 ZZ	60	95	11	19900	15000	7000	8300	0,28
7000112 2RS	16012 2RS	60	95	11	19900	15000	7000	–	0,28
7000113	16013	65	100	11	21200	16600	6500	7700	0,3
7000113 ZZ	16013 ZZ	65	100	11	21200	16600	6500	7700	0,3
7000113 2RS	16013 2RS	65	100	11	21200	16600	6500	–	0,3
7000114	16014	70	110	13	27800	25000	6000	7100	0,43
7000114 ZZ	16014 ZZ	70	110	13	27800	25000	6000	7100	0,43
7000114 2RS	16014 2RS	70	110	13	27800	25000	6000	–	0,43
7000115	16015	75	115	13	28600	27000	5600	6600	0,46
7000115 ZZ	16015 ZZ	75	115	13	28600	27000	5600	6600	0,46
7000115 2RS	16015 2RS	75	115	13	28600	27000	5600	–	0,46
7000116	16016	80	125	14	33200	31500	5300	6200	0,6
7000116 ZZ	16016 ZZ	80	125	14	33200	31500	5300	6200	0,6
7000116 2RS	16016 2RS	80	125	14	33200	31500	5300	–	0,6
7000117	16017	85	130	14	33800	33500	5000	5900	0,63
7000117 ZZ	16017 ZZ	85	130	14	33800	33500	5000	5900	0,63
7000117 2RS	16017 2RS	85	130	14	33800	33500	5000	–	0,63
7000118	16018	90	140	16	33500	33500	4700	5600	0,85
7000118 ZZ	16018 ZZ	90	140	16	33500	33500	4700	5600	0,85
7000118 2RS	16018 2RS	90	140	16	33500	33500	4700	–	0,85
7000119	16019	95	145	16	34500	35000	4500	5300	0,89
7000119 ZZ	16019 ZZ	95	145	16	34500	35000	4500	5300	0,89
7000119 2RS	16019 2RS	95	145	16	34500	33500	4500	–	0,89
7000120	16020	100	150	16	44200	44000	4200	5000	0,91
7000120 ZZ	16020 ZZ	100	150	16	35000	36500	4200	5000	0,91
7000120 2RS	16020 2RS	100	150	16	35000	36500	4200	–	0,91
7000121	16021	105	160	18	52000	51000	4000	4700	1,2
7000122	16022	110	170	19	57200	57000	3800	4500	1,45
7000124	16024	120	180	19	60500	64000	3500	4100	1,6
7000126	16026	130	200	22	79300	81500	3200	3800	2,35
7000128	16028	140	210	22	80600	86500	3000	3500	2,5
7000130	16030	150	225	24	92300	98000	2800	3200	3,15
7000132	16032	160	240	25	99500	108000	2600	3000	3,7
7000134	16034	170	260	28	119000	129000	2400	2800	5
7000136	16036	180	280	31	138000	146000	2300	2700	6,6
7000138	16038	190	290	31	148000	166000	2100	2500	7,9
7000140	16040	200	310	34	168000	190000	2000	2400	8,85
7000144	16044	220	340	37	174000	204000	1800	2200	11,5
7000148	16048	240	360	37	178000	217000	1700	2000	12,1
7000152	16052	260	400	44	227000	299000	1500	1800	18,5
7000156	16056	280	420	44	232000	315000	1400	1600	23
7000160	16060	300	460	50	292000	410000	1300	1500	32,5
7000164	16064	320	480	50	300000	440000	1200	1400	34,2
7000168	16068	340	520	57	340000	515000	1100	1300	47,1
7000172	16072	360	540	57	350000	550000	1100	1200	49,3
7000176	16076	380	560	57	377000	620000	950	1200	51
7000180	16080	400	600	63	358000	587000	890	1080	65
7000184	16084	420	620	63	367000	617000	810	1000	69,9
7000188	16088	440	650	67	407000	710000	730	920	81,7
7000192	16092	460	680	71	431000	767000	650	840	91,2
7000196	16096	480	700	71	444000	807000	570	760	98,5
1000800	61800	10	19	5	1380	585	32000	38000	6
1000800 ZZ	61800 ZZ	10	19	5	1380	585	32000	38000	6
1000801	61801	12	21	5	1430	670	29000	35000	6
1000801 ZZ	61801 ZZ	12	21	5	1430	670	29000	35000	6
1000801 2RS	61801 2RS	12	21	5	1430	670	19000	–	6
1000802	61802	15	24	5	1560	800	26000	31000	7
1000802 ZZ	61802 ZZ	15	24	5	1560	800	26000	31000	7
1000803	61803	17	26	5	1680	930	24000	28000	8
1000803 ZZ	61803 ZZ	17	26	5	1680	930	24000	28000	8
1000803 2RS	61803 2RS	17	26	5	1680	930	16000	–	8
1000804	61804	20	32	7	2700	1500	21000	25000	18
1000804 ZZ	61804 ZZ	20	32	7	2700	1500	21000	25000	18
1000804 2RS	61804 2RS	20	32	7	2700	1500	13000	–	18
1000805	61805	25	37	1	4360	2600	18000	21000	22
1000805 ZZ	61805 ZZ	25	37	1	4360	2600	18000	21000	22
1000806	61806	30	42	7	4490	2900	15000	18000	27
1000806 ZZ	61806 ZZ	30	42	7	4490	2900	15000	18000	27
1000807	61807	35	47	7	4750	3200	13000	16000	30
1000807 ZZ	61807 ZZ	35	47	7	4750	3200	13000	16000	30
1000807 2RS	61807 2RS	35	47	7	4750	3200	8000	–	30
1000808	61808	40	52	7	4940	3450	12000	14000	34
1000808 ZZ	61808 ZZ	40	52	7	4940	3450	12000	14000	34
1000809	61809	45	58	7	6050	4300	11000	12000	40
1000809 ZZ	61809 ZZ	45	58	7	6050	4300	11000	12000	40
1000810	61810	50	65	7	6240	4750	9600	11000	52
1000810 ZZ	61810 ZZ	50	65	7	6240	4750	9600	11000	52
1000810 2RS	61810 2RS	50	65	7	6240	4750	6000	–	52
1000811	61811	55	72	9	8320	6200	8700	10000	83
1000811 ZZ	61811 ZZ	55	72	9	8320	6200	8700	10000	83
1000811 2RS	61811 2RS	55	72	9	8320	6200	5300	–	83
1000812	61812	60	78	10	8710	6700	8000	9400	110
1000812 ZZ	61812 ZZ	60	78	10	8710	6700	8000	9400	110
1000812 2RS	61812 2RS	60	78	10	8710	6700	4800	–	110
1000813	61813	65	85	10	12000	11500	7400	8700	130
1000813 ZZ	61813 ZZ	65	85	10	12000	11500	7400	8700	130
1000813 2RS	61813 2RS	65	85	10	12000	11500	4500	–	130
1000814	61814	70	90	10	12100	11900	6900	8100	140
1000814 ZZ	61814 ZZ	70	90	10	12100	11900	6900	8100	140
1000814 2RS	61814 2RS	70	90	10	12100	11900	4300	–	140

ГОСТ подшипников.

Стандарты подшипников ГОСТ

Перечень стандартов ГОСТ относящихся к подшипникам.

ГОСТ 520-2002 Подшипники качения. Общие технические условия.

ГОСТ 520-2011 Подшипники качения. Общие технические условия.

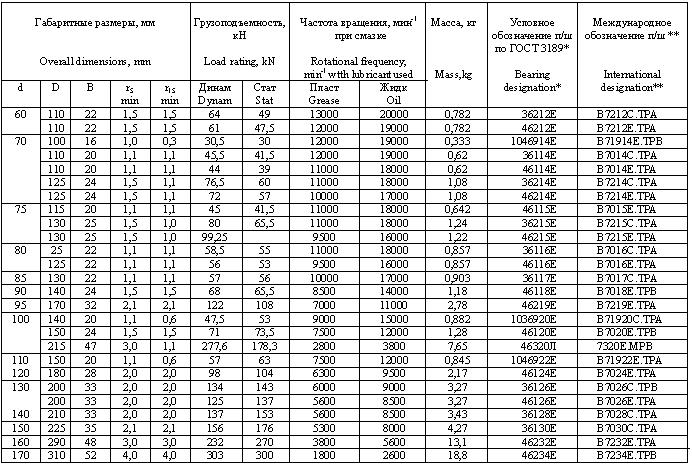

ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.

ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.

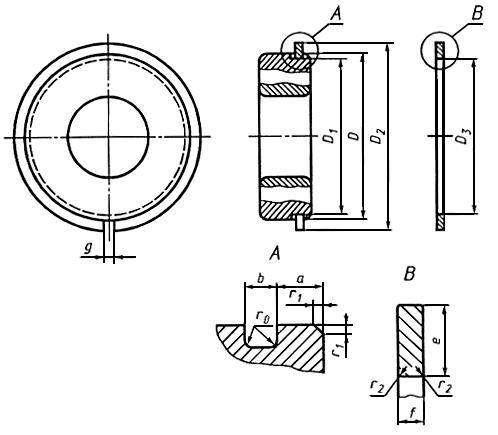

ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.

ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.

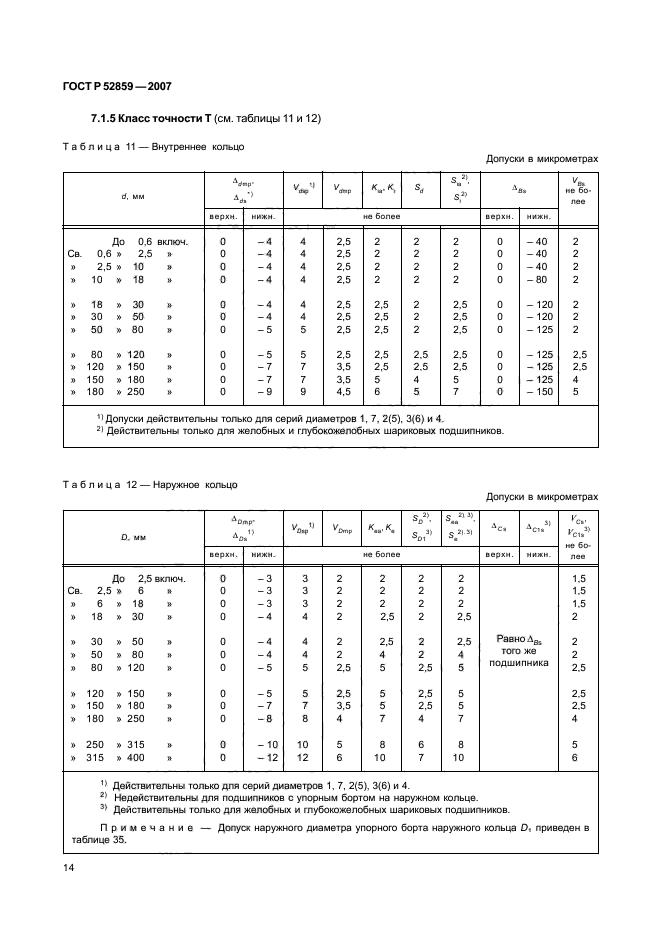

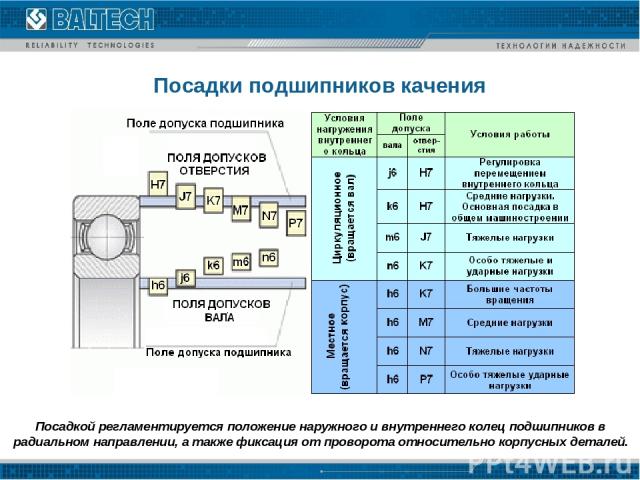

ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.

ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.

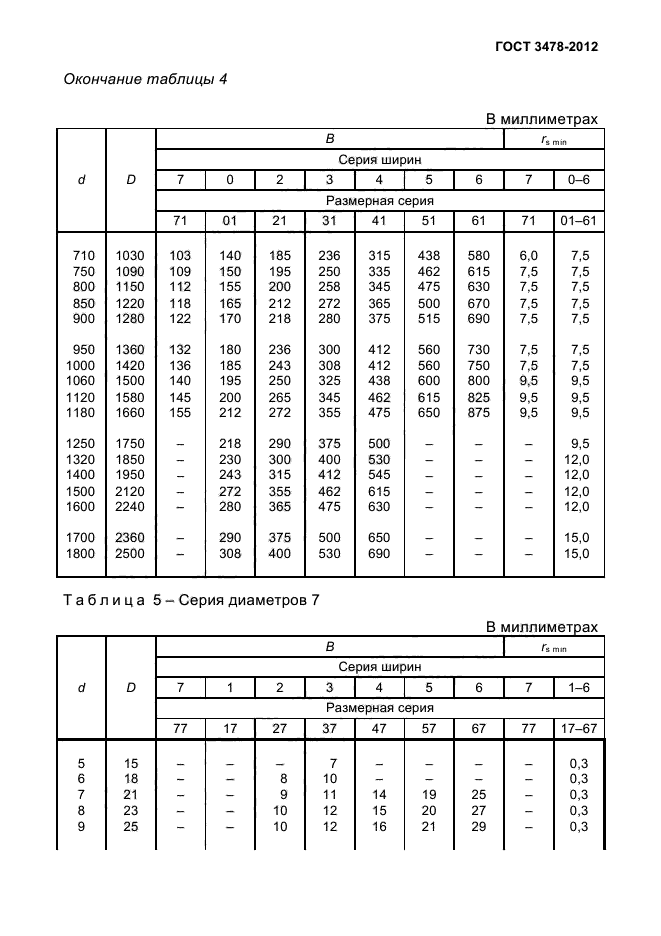

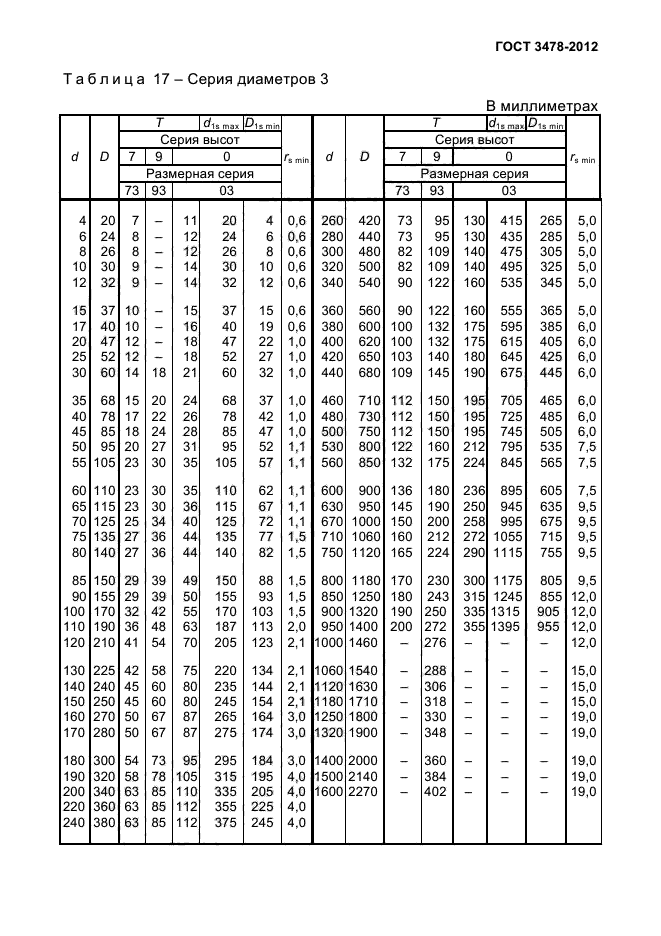

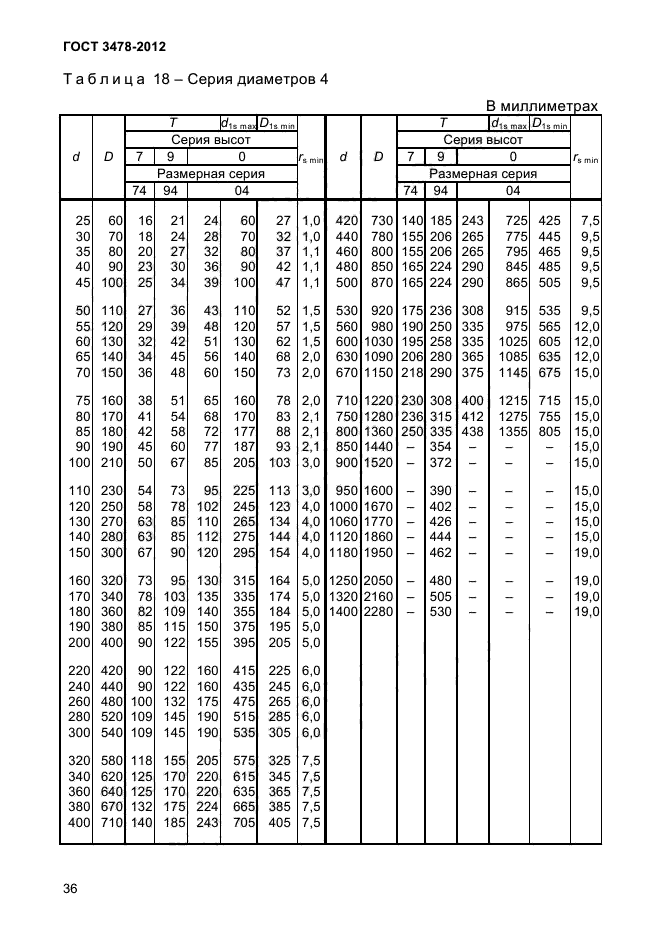

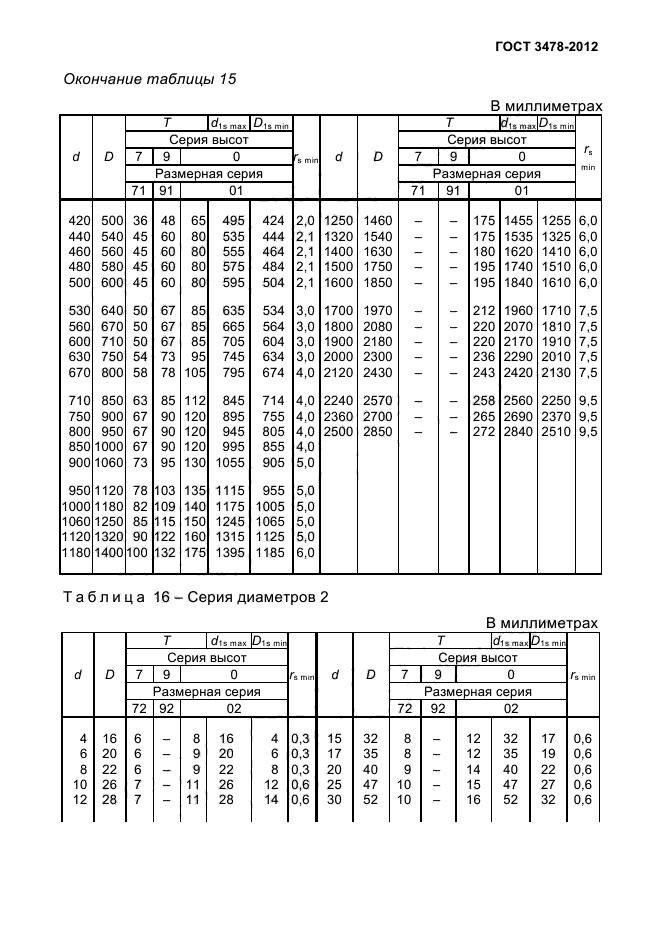

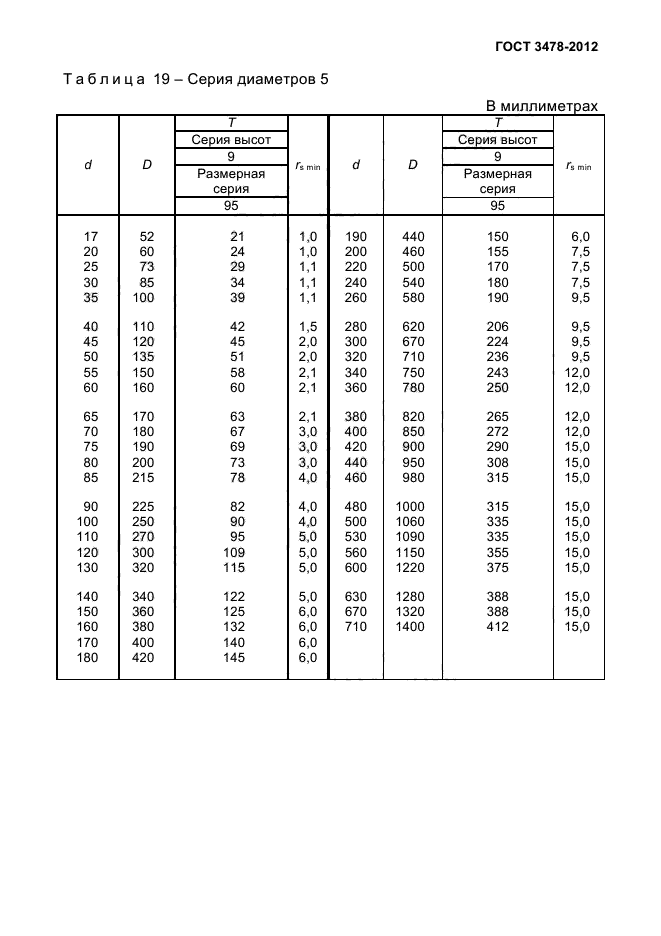

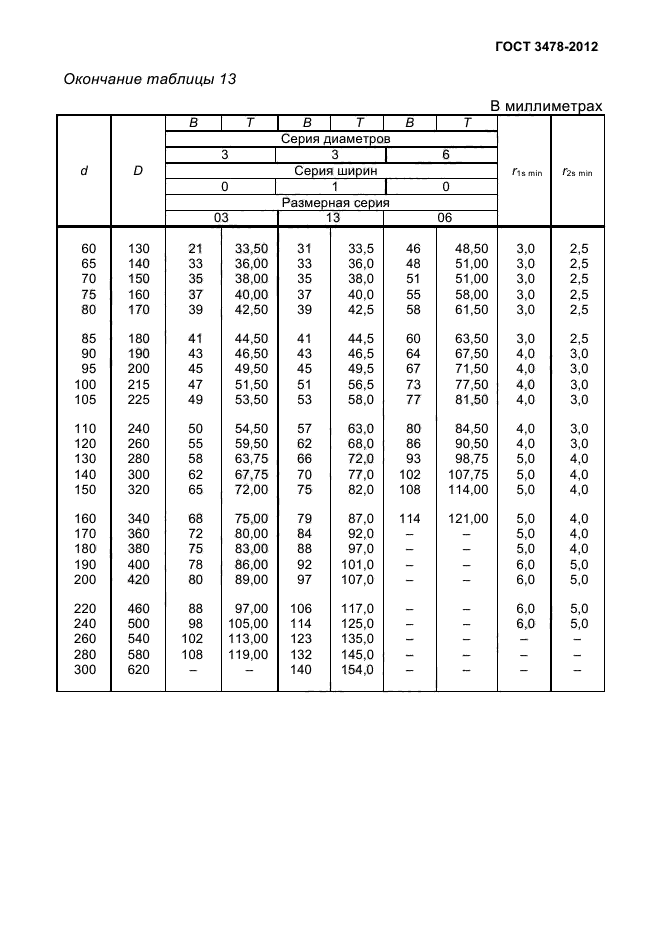

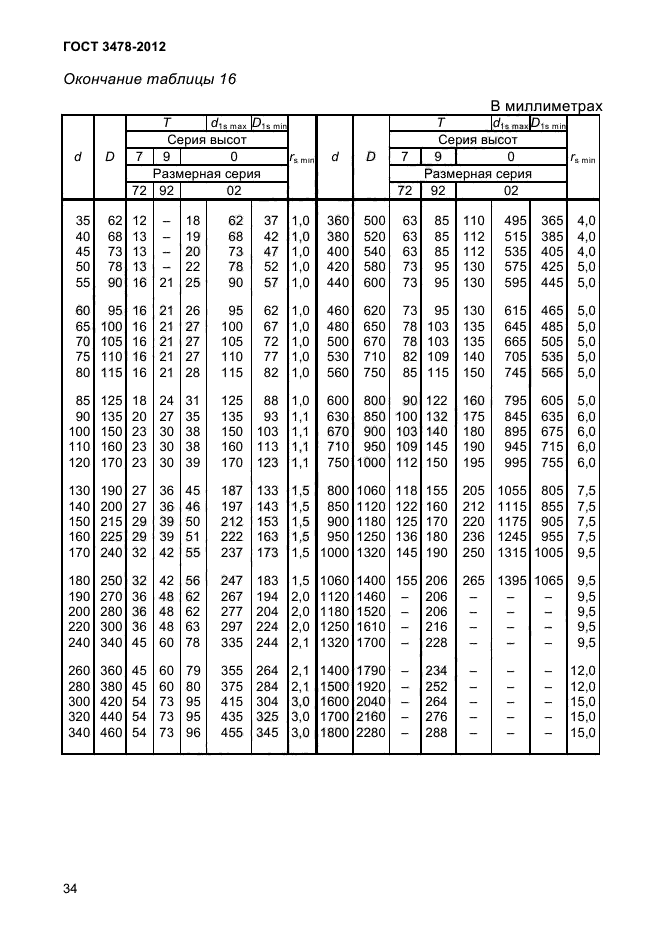

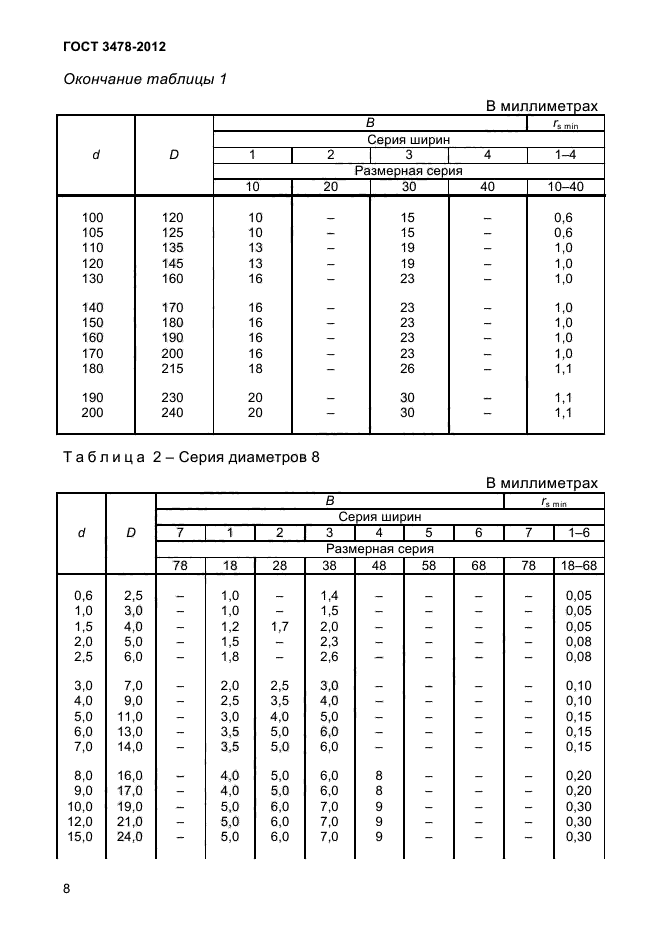

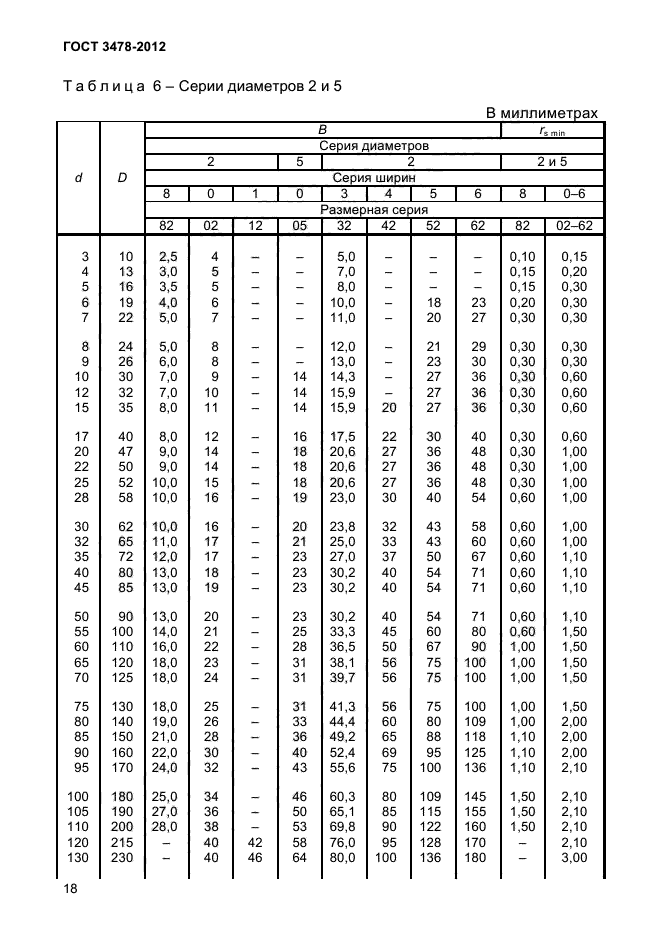

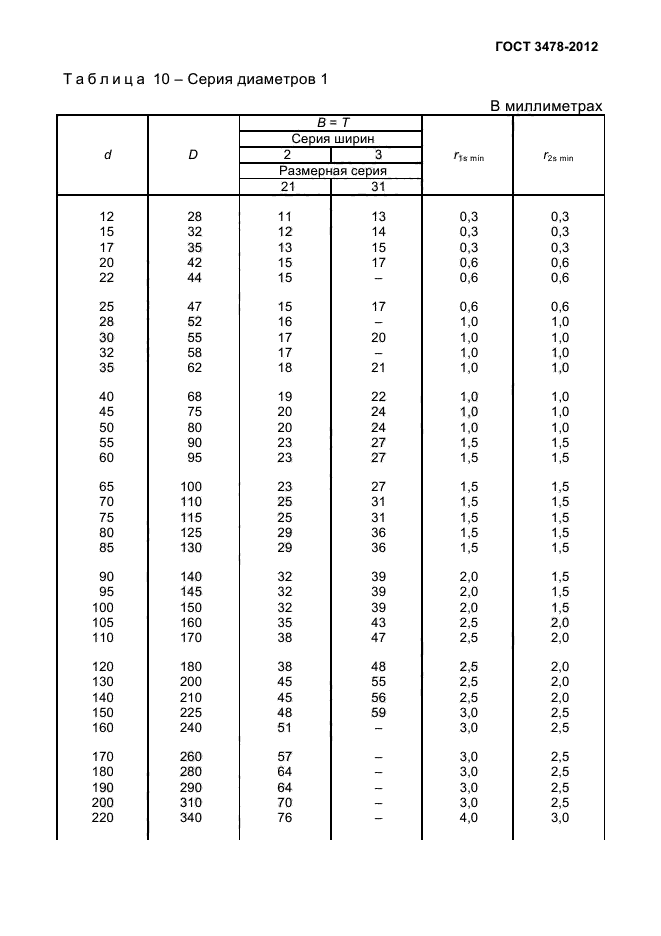

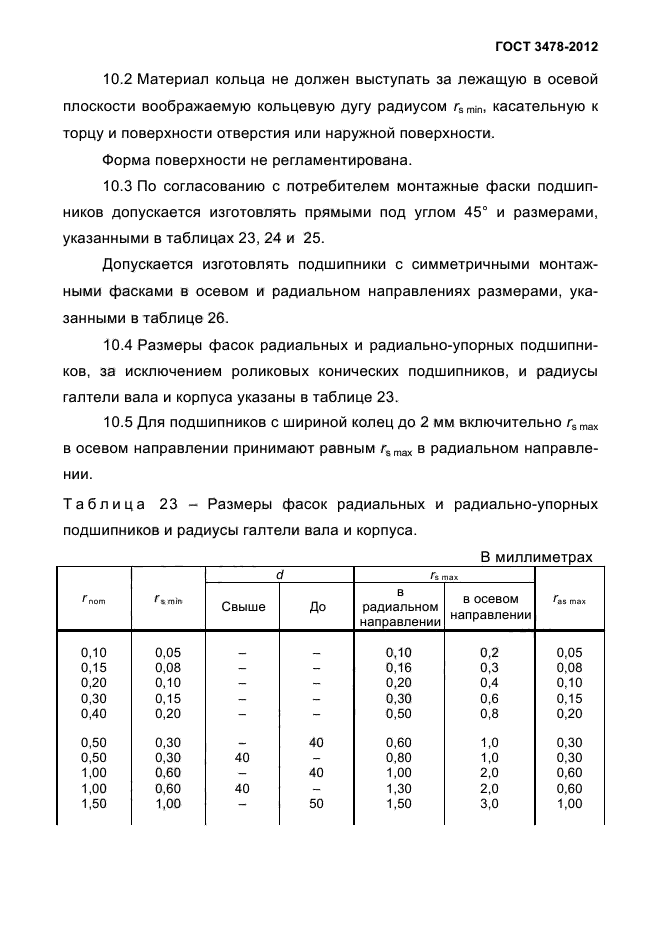

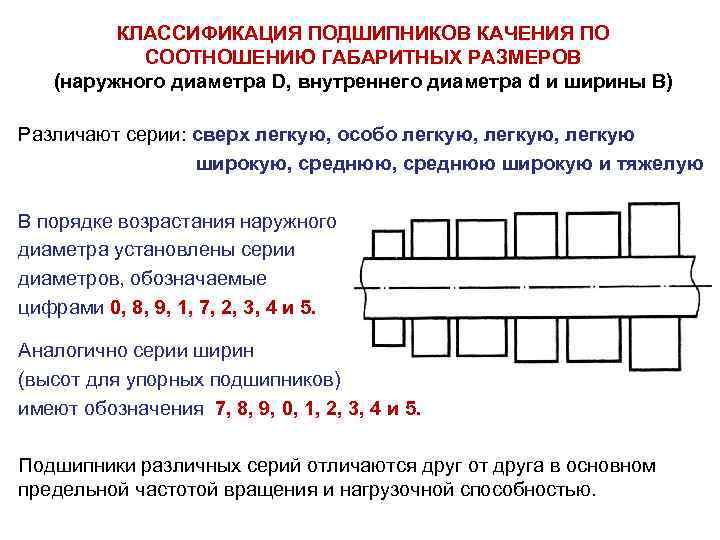

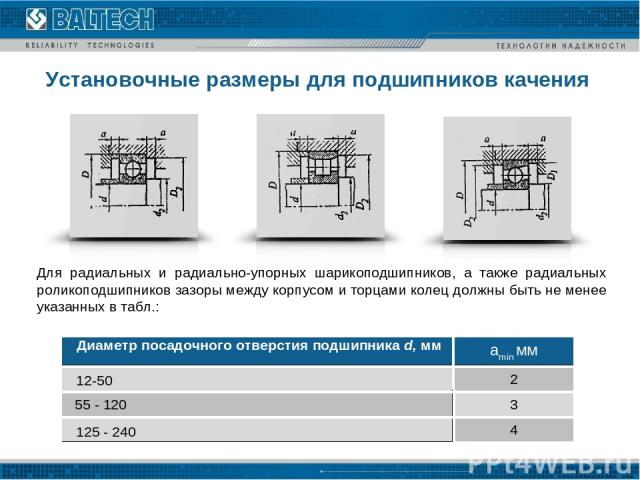

ГОСТ 3478-79 Подшипники качения. Основные размеры.

ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.

ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.

ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.

ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.

ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.

ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.

ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.

ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.

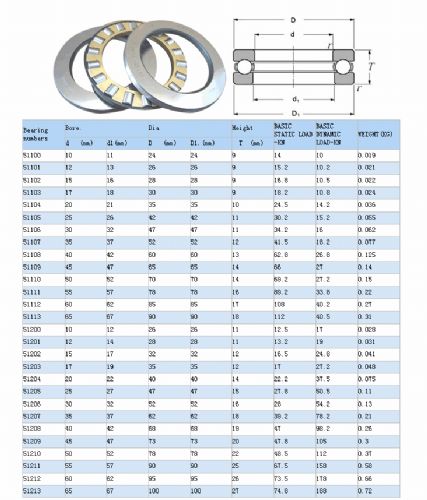

ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.

ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.

ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.

ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.

ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.

ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.

ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.

ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.

ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.

ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.

ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.

ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.

ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).

ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.

ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.

ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.

ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.

ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.

ГОСТ 24297-87 Входной контроль продукции. Основные положения.

ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.

ГОСТ 24810-81 Подшипники качения. Зазоры.

ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.

ГОСТ 24955-81 Подшипники качения. Термины и определения.

ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.

ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.

ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.

ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.

ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.

ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.

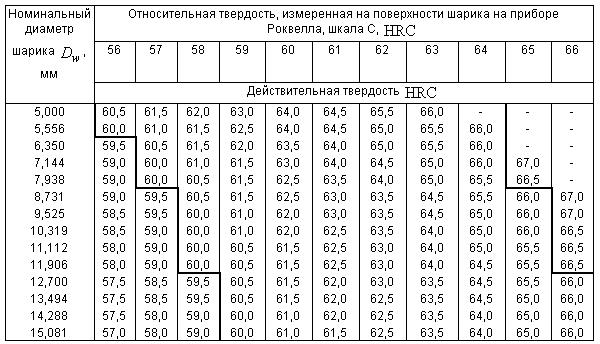

ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.

ГОСТ 3635-78 Подшипники шарнирные. Технические условия.

ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.

Перечень стандартов ISO относящихся к подшипникам.

ISO 15241:2012 Подшипники качения ОБОЗНАЧЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН

ISO 15242-1:2015 Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения

ISO 15242-2:2015 Подшипники качения. Методы измерения вибрации. Часть 2. Шариковые радиальные и радиально-упорные подшипники с цилиндрическим отверстием и цилиндрической наружной поверхностью

ISO 15242-3:2017 Подшипники качения. Методы измерения вибрации. Часть 3. Радиальные сферические и роликовые конические подшипники с цилиндрическим отверстием и внешней поверхностью

ISO 15242-4:2017 Подшипники качения. Методы измерения вибрации. Часть 4. Радиальные роликовые цилиндрические подшипники с цилиндрическим отверстием и внешней поверхностью

ISO 15243:2017 Подшипники качения. Повреждения и отказы. Термины, характеристики и причины

ISO 3096:2018 Подшипники качения. Игольчатые ролики. Основные размеры, геометрические характеристики изделий и значения допусков

ISO 15:2017 Подшипники качения. Радиальные подшипники. Габаритные размеры. Общий вид

ISO 12129-2:2019 Подшипники скольжения. Допуски. Часть 2. Допуски на форму и положение, а также шероховатость поверхности валов и упорных заплечиков

ISO 281:2007 Подшипники качения. Динамическая грузоподъемность и номинальный ресурс

Размеры подшипников таблица аналогов взаимозаменяемости

Оглавление

1. Таблица размеров шариковых радиальных подшипников
   1. Вал 1-5 мм
   2. Вал 6-10 мм
   3. Вал 12-20 мм
   4. Вал 25-50 мм
   5. Вал 55-70 мм
   6. Вал 75-100 мм
   7. Вал 105-140 ммм
   8. Вал 150-200 мм
   9. Вал 200-460 мм

Шариковые подшипники являются наиболее востребованными версиями подшипников качения.

Лидер продаж в данной группе, однорядные аксиальные шариковые подшипники. Данная продукция, благодаря минимальному моменту трения, обеспечивает максимальную частоту вращения валов.

При этом, для фиксации шариковых тел качения, используются сепараторы (полимерные, латунные, стальные). Более подробная информация о конкретных изделиях приведена в соответствующих каталогах производителей (внутренние и наружные диаметры, ширина, являющиеся основными (базовыми) типоразмерами для данной продукции, особенности конструктивного исполнения).

Элементы конструкции подобных подшипников (включая радиальные) изготавливаются из стали различных марок: нержавеющей, углеродистой, хромированной.

Есть версии с использованием керамики, пластиков. По любой из упомянутых характеристик заказчик может осуществить подбор изделия нужного типа (пример, закрытый, открытый) в нашем каталоге.

С учётом решаемых задач могут предлагаться пользователям в различных вариантах исполнения: энергоэффективные, обладающие повышенной грузоподъёмностью, иное.

При этом аналогичные изделия могут различаться номерами, присвоенными им производителями (условное обозначение продукции, альтернативное наименование, маркировка).

Шарикоподшипники являются опорой для вращающихся узлов и элементов конструкции, минимизируют трение, распределяют и передают нагрузку.

Данная продукция, весьма экономичная, относится к группе взаимозаменяемых деталей (подобрать аналоги изделиям, изготовленным по российским ГОСТ, среди выпущенных по международным стандартам, можно, воспользовавшись одной из таблиц, расположенных ниже. Российские и импортные изделия имеют единые размеры подшипников (метрические, дюймовые).

Используются практически во всех отраслях промышленности и жизнедеятельности человека.

Вал 1-5 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
681	1000081	1	3	1	0,00006
691	1000091	1	4	1. 6	0,0001
601	11	1.5	6	2.5	0,0004
602	12	2	7	2.8	0,0006
682	1000082	2	5	1.5	0,00019
692	1000092	2	6	2.3	0,0004
603	13	3	9	3	0,001
623	23	3	10	4	0,001
633	33	3	13	5	0,003
683	1000083	3	7	2	0,0003
693	1000093	3	8	3	0,0007
604	14	4	12	4	0,002
624	24	4	13	5	0,003
634	34	4	16	5	0,005
684	1000084	4	9	2. 5	0,0007
694	1000094	4	11	4	0,002
605	15	5	14	5	0,003
625	25	5	16	5	0,004
635	35	5	19	6	0,009
685	1000085	5	11	3	0,0012
695	1000095	5	13	4	0,0025

Вал 6-10 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
606	16	6	17	6	0,008
626	26	6	19	6	0,008
636	36	6	22	7	0,01
686	1000086	6	13	3,5	0,002
696	1000096	6	15	5	0,004
607	17	7	19	6	0,009
627	27	7	22	7	0,012
637	37	7	26	9	0,02
687	1000087	7	14	3,5	0,0022
697	1000097	7	17	5	0,005
608	18	8	22	7	0,015
628	28	8	24	8	0,018
638	38	8	28	9	0,029
688	1000088	8	16	4	0,003
698	1000098	8	19	6	0,007
609	19	9	24	7	0,018
629	29	9	26	8	0,02
639	39	9	30	10	0,03
689	1000089	9	17	4	0,0034
699	1000099	9	20	6	0,008
6000	100	10	26	8	0,019
6200	200	10	30	9	0,03
6300	300	10	35	11	0,05
6800	1000800	10	19	5	0,0055
6900	1000900	10	22	6	0,009

Вал 12-20 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6001	101	12	28	8	0,02
6201	201	12	32	10	0,037
6301	301	12	37	12	0,06
6801	1000801	12	21	5	0,007
6901	1000901	12	24	6	0,01
6002	102	15	32	9	0,03
6202	202	15	35	11	0,04
6302	302	15	42	13	0,08
6802	1000802	15	24	5	0,008
6902	1000902	15	28	7	0,017
16002	7000102	15	32	8	0,027
6003	103	17	35	10	0,04
6203	203	17	40	12	0,07
6303	303	17	47	14	0,1
6403	403	17	62	17	0,26
6803	1000803	17	26	5	0,009
6903	1000903	17	30	7	0,018
16003	7000103	17	35	8	0,032
6004	104	20	42	12	0,07
6204	204	20	47	14	0,1
6304	304	20	52	15	0,14
6404	404	20	72	19	0,39
6804	1000804	20	32	7	0,02
6904	1000904	20	37	9	0,035
16004	7000104	20	42	8	0,05

Вал 25-50 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6005	105	25	47	12	0,08
6205	205	25	52	15	0,12
6305	305	25	62	17	0,23
6405	405	25	80	21	0,53
6805	1000805	25	37	7	0,022
6905	1000905	25	42	9	0,042
16005	7000105	25	47	8	0,05
6006	106	30	55	13	0,11
6206	206	30	62	16	0,2
6306	306	30	72	19	0,33
6406	406	30	90	23	0,72
6806	1000806	30	42	7	0,027
6906	1000906	30	47	9	0,049
16006	7000106	30	55	9	0,08
6007	107	35	62	14	0,15
6207	207	35	72	17	0,28
6307	307	35	80	21	0,44
6407	407	35	100	25	0,95
6807	1000807	35	47	7	0,031
6907	1000907	35	55	10	0,086
16007	7000107	35	62	9	0,11
6208	208	40	80	18	0,3
6308	308	40	90	23	0,62
6408	408	40	110	27	1,22
6808	1000808	40	52	7	0,035
6908	1000908	40	62	12	0,11
16008	7000108	40	68	9	0,12
6009	109	45	75	16	0,24
6209	209	45	85	19	0,4
6309	309	45	100	25	0,82
6409	409	45	120	29	1,54
6809	1000809	45	58	7	0,043
6909	1000909	45	68	12	0,15
16009	7000109	45	75	10	0,17
6010	110	50	80	16	0,26
6210	210	50	90	20	0,4
6310	310	50	110	27	1
6410	410	50	130	31	1,89
6810	1000810	50	65	7	0,057
6910	1000910	50	72	12	0,18
16010	7000110	50	80	10	0,188
6008	108	40	68	15	0,19

Вал 55-70 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6011	111	55	90	18	0,38
6211	211	55	100	21	0,5
6311	311	55	120	29	1,3
6411	411	55	140	33	2,29
6811	1000811	55	72	9	0,091
6911	1000911	55	80	13	0,19
16011	7000111	55	90	11	0,26
6012	112	60	95	18	0,41
6212	212	60	110	22	0,7
6312	312	60	130	31	1,7
6412	412	60	150	35	2,76
6812	1000812	60	78	10	0,12
6912	1000912	60	85	13	0,26
16012	7000112	60	95	11	0,28
6013	113	65	100	18	0,43
6213	213	65	120	23	0,9
6313	313	65	140	33	2
6413	413	65	160	37	3,28
6813	1000813	65	85	10	0,13
6913	1000913	65	90	13	0,3
16013	7000113	65	100	11	0,3
6014	114	70	110	20	0,6
6214	214	70	125	24	1
6314	314	70	150	35	2,5
6414	414	70	180	42	4,85
6814	1000814	70	90	10	0,18
6914	1000914	70	100	16	0,32
16014	7000114	70	110	13	0,43

Вал 75-100 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6015	115	75	115	20	0,63
6215	215	75	130	25	1,1
6315	315	75	160	37	3
6415	415	75	190	45	5,74
6815	1000815	75	95	10	0,19
6915	1000915	75	105	16	0,38
16015	7000115	75	115	13	0,45
6016	116	80	125	22	0,84
6216	216	80	140	26	1,4
6316	316	80	170	39	3,6
6416	416	80	200	48	6,72
6816	1000816	80	100	10	0,22
6916	1000916	80	110	16	0,43
16016	7000116	80	125	14	0,59
6017	117	85	130	22	0,89
6217	217	85	150	28	1,7
6317	317	85	180	41	4,2
6417	417	85	210	52	7,88
6817	1000817	85	110	13	0,29
6917	1000917	85	120	18	0,7
16017	7000117	85	130	14	0,62
6018	118	90	140	24	1,1
6218	218	90	160	30	2,1
6318	318	90	190	43	4,9
6418	418	90	225	54	11,4
6818	1000818	90	115	13	0,3
6918	1000918	90	125	18	0,73
16018	7000118	90	140	16	0,84
6019	119	95	145	24	1,2
6219	219	95	170	32	2,6
6319	319	95	200	45	5,7
6819	1000819	95	120	13	0,32
6919	1000919	95	130	18	0,76
16019	7000119	95	145	16	0,88
6020	120	100	150	24	1,2
6220	220	100	180	34	3,1
6320	320	100	215	47	7
6820	1000820	100	125	13	0,34
6920	1000920	100	140	20	1,02
16020	7000120	100	150	16	0,91

Вал 105-140 мм

Международное обозначение (ISO)	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6021	121	105	160	26	1,6
6221	221	105	190	36	3,7
6321	321	105	225	49	7,9
6821	1000821	105	130	13	0,45
6921	1000921	105	145	20	1,05
16021	7000121	105	160	18	1,2
6022	122	110	170	28	1,95
6222	222	110	200	38	4,3
6322	322	110	240	50	9,5
6822	1000822	110	140	16	0,6
6922	1000922	110	150	20	1,1
16022	7000122	110	170	19	1,46
6024	124	120	180	28	2
6224	224	120	215	40	5,1
6324	324	120	260	55	12,2
6824	1000824	120	150	16	0,65
6924	1000924	120	165	22	1,4
16024	7000124	120	180	19	1,8
6026	126	130	200	33	3,25
6226	226	130	230	40	6,2
6326	326	130	280	58	15
6826	1000826	130	165	18	0,93
6926	1000926	130	180	24	1,9
16026	7000126	130	200	22	2,69
6028	128	140	210	33	3,3

Вал 150-200 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6030	130	150	225	35	4
6230	230	150	270	45	9,8
6330	330	150	320	65	21,7
6830	1000830	150	190	20	1,43
6930	1000930	150	210	28	3,5
16030	7000130	150	225	24	3,58
6032	132	160	240	38	5
6232	232	160	290	48	15
6832	1000832	160	200	20	1,49
6932	1000932	160	220	28	3,7
16032	7000132	160	240	25	3,6
6034	134	170	260	42	6,9
6234	234	170	310	52	16,5
6834	1000834	170	215	22	2
6934	1000934	170	230	28	4
16034	7000134	170	260	28	5,77
6036	136	180	280	46	8
6236	236	180	320	52	17,5
6836	1000836	180	225	22	2
6936	1000936	180	250	33	4,9
16036	7000136	180	280	31	7,6
6038	138	190	290	46	9
6238	238	190	340	55	23
6838	1000838	190	240	24	2,6
6938	1000938	190	260	33	5,2
16038	7000138	190	290	31	7,89
6040	140	200	310	51	11
6240	240	200	360	58	28

Вал 200-460 мм

Международное обозначение	Аналог (ГОСТ)	Внутренний размер (мм)	Внешний размер (мм)	Ширина (мм)	Масса (кг)
6044	144	220	340	56	18
6244	244	220	400	65	32
6844	1000844	220	270	24	3
6944	1000944	220	300	38	8,1
16044	7000144	220	340	37	13,5
6048	148	240	360	56	19
6248	248	240	440	72	51
6848	1000848	240	300	28	4,5
6948	1000948	240	320	38	9,6
16048	7000148	240	360	37	14,5
6052	152	260	400	65	29
6252	252	260	480	80	65
6852	1000852	260	320	28	4,8
6952	1000952	260	360	46	14,5
6056	156	280	420	65	31
6256	256	280	500	80	71
6856	1000856	280	350	33	7,4
6956	1000956	280	380	46	15
6060	160	300	460	74	43
6860	1000860	300	380	38	10,5
6960	1000960	300	420	56	24
6064	164	320	480	74	46
6864	1000864	320	400	38	11,8
6068	168	340	520	82	62
6868	1000868	340	420	38	12
6072	172	360	540	82	65
6876	1000876	380	480	46	20
6892	1000892	460	580	56	36,3

Подшипниковые ГОСТы

Перечень стандартов ГОСТ относящихся к подшипникам.
ГОСТ 520—2002 Подшипники качения. Общие технические условия.	скачать
ГОСТ 520—2011 Подшипники качения. Общие технические условия.	скачать
ГОСТ 831-75 Подшипники шариковые радиально-упорные однорядные. Типы и основные размеры.	скачать
ГОСТ 832-78 Подшипники шариковые радиально-упорные сдвоенные. Типы и основные размеры.	скачать
ГОСТ 2893-82 Подшипники качения. Канавки под упорные пружинные кольца. Кольца упорные пружинные. Размеры.	скачать
ГОСТ 3189-89 Подшипники шариковые и роликовые. Система условных обозначений.	скачать
ГОСТ 3325-85 Подшипники качения. Поля допусков и технические требования к посадочным поверхностям валов и корпусов. Посадки.	скачать
ГОСТ 3395-89 Подшипники качения. Типы и конструктивные исполнения.	скачать
ГОСТ 3478-79 Подшипники качения. Основные размеры.	скачать
ГОСТ 3722-81 Подшипники качения. Шарики. Технические условия.	скачать
ГОСТ 4252-75 Подшипники шариковые радиально-упорные двухрядные. Основные размеры.	скачать
ГОСТ 4657-82 Подшипники роликовые радиальные игольчатые однорядные. Основные размеры. Технические требования.	скачать
ГОСТ 5377-79 Подшипники роликовые радиальные с короткими цилиндрическими роликами без внутреннего или наружного кольца. Типы и основные размеры.	скачать
ГОСТ 5721-75 Подшипники роликовые радиальные сферические двухрядные. Типы и основные размеры.	скачать
ГОСТ 6364-78 Подшипники роликовые конические двухрядные. Основные размеры.	скачать
ГОСТ 6870-81 Подшипники качения. Ролики игольчатые. Технические условия.	скачать
ГОСТ 7242-81 Подшипники шариковые радиальные однорядные с защитными шайбами. Технические условия.	скачать
ГОСТ 7634-75 Подшипники радиальные роликовые многорядные с короткими цилиндрическими роликами. Типы и основные размеры.	скачать
ГОСТ 7872-89 Подшипники упорные шариковые одинарные и двойные. Технические условия.	скачать
ГОСТ 8328-75 Подшипники роликовые радиальные с короткими цилиндрическими роликами. Типы и основные размеры.	скачать
ГОСТ 8338-75 Подшипники шариковые радиальные однорядные. Основные размеры.	скачать
ГОСТ 8419-75 Подшипники роликовые конические четырехрядные. Основные размеры.	скачать
ГОСТ 8530-90 Подшипники качения. Гайки, шайбы и скобы для закрепительных втулок. Технические условия.	скачать
ГОСТ 8545-75 Подшипники шариковые и роликовые двухрядные с закрепительными втулками. Типы и основные размеры.	скачать
ГОСТ 8882-75 Подшипники шариковые радиальные однорядные с уплотнениями. Технические условия.	скачать
ГОСТ 8995-75 Подшипники шариковые радиально-упорные однорядные с одним разъемным кольцом. Типы и основные размеры.	скачать
ГОСТ 9592-75 Подшипники шариковые радиальные с выступающим внутренним кольцом. Технические условия.	скачать
ГОСТ 9942-90 Подшипники упорно-радиальные роликовые сферические одинарные. Технические условия.	скачать
ГОСТ 13014-80 Втулки стяжные подшипников качения. Основные размеры.	скачать
ГОСТ 18572-81 Подшипники роликовые с цилиндрическими роликами для букс железнодорожного подвижного состава. Основные размеры.	скачать
ГОСТ 18854-94 Подшипники качения. Статическая грузоподъемность.	скачать
ГОСТ 18855-94 Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность).	скачать
ГОСТ 20531-75 Подшипники роликовые игольчатые радиально-упорные комбинированные. Технические условия.	скачать
ГОСТ 22696-77 Подшипники качения. Ролики цилиндрические короткие. Технические условия.	скачать
ГОСТ 23179-78 Подшипники качения радиальные шариковые однорядные гибкие. Технические условия.	скачать
ГОСТ 23526-79 Подшипники роликовые упорные с цилиндрическими роликами одинарные. Типы и основные размеры.	скачать
ГОСТ 24208-80 Втулки закрепительные подшипников качения. Основные размеры.	скачать
ГОСТ 24297-87 Входной контроль продукции. Основные положения.	скачать
ГОСТ 24696-81 Подшипники роликовые радиальные сферические двухрядные с симметричными роликами. Основные размеры.	скачать
ГОСТ 24810-81 Подшипники качения. Зазоры.	скачать
ГОСТ 24850-81 Подшипники шариковые радиальные однорядные с двумя уплотнениями, с широким внутренним кольцом и сферической наружной поверхностью наружного кольца. Основные размеры.	скачать
ГОСТ 24955-81 Подшипники качения. Термины и определения.	скачать
ГОСТ 25255-82 Подшипники качения. Ролики цилиндрические длинные. Технические условия.	скачать
ГОСТ 25256-82 Подшипники качения. Допуски. Термины и определения.	скачать
ГОСТ 25455-82 Подшипники качения. Втулки закрепительные и стяжные. Технические условия.	скачать
ГОСТ 27057-86 Подшипники упорные роликовые конические одинарные. Основные размеры.	скачать
ГОСТ 27365-87 Подшипники роликовые конические однорядные повышенной грузоподъемности. Основные размеры.	скачать
ГОСТ 28428-90 Подшипники радиальные шариковые сферические двухрядные. Технические условия.	скачать
ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу.	скачать
ГОСТ 3635-78 Подшипники шарнирные. Технические условия.	скачать
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) Подшипники качения. Методы измерения вибрации. Основные положения.	скачать

Размеры шариковых подшипников в таблице по диаметру

Многообразие видов и форм опорных узлов затрудняет выбор конкретного из них. Осуществить подбор подшипника по размерам из таблицы можно в режиме онлайн. На самом деле определиться не так сложно. Для это необходимо провести простую процедуру измерения уже имеющейся детали, которую требуется заменить или воспользоваться уже известными параметрами. Если соблюдать правила, подобрать конкретную модель и заказать ее покупку можно не выходя из дома. Как это сделать, чтобы не ошибиться при приобретении новых запчастей, рассмотрим подробно.

Виды

Они классифицируются по типу передачи усилия, по конструкции опорных элементов (шарики, ролики, иголки и другие сложные геометрические формы). Все узлы, данного назначения, построены по принципу качения.

Шариковые делятся на:

• • радиальные;
• • самоцентрирующиеся;
• • опорные;
• • радиально-упорные.

Роликовые:

• • радиальные и упорные с цилиндрическими элементами качения;
• • с коническими вращающимися частями.

Расчет

Расчет подшипников качения на долговечность производится по методу усталостного выкрашивания и на предупреждение пластических деформаций.

Для постоянного режима эти конструктивные элементы рассчитываются по эквивалентной динамической нагрузке с учетом характера и направления сил, действующих на узел. Эквивалентная нагрузка принимается такой, которая обеспечивает тот же срок службы, что и в условиях реальных нагрузок.

Грузоподъемность подшипников характеризуют такие параметры, как базовая динамическая грузоподъемность С и базовая статическая грузоподъемность С0. Первая — радиальная или осевая нагрузка, выдерживаемая при сроке службы в 1 миллион оборотов. Базовая долговечность — долговечность в условиях надежности 90%.

Расчетную долговечность можно определить как число оборотов в миллионах или часы работы, если в результате на поверхностях 90% деталей партии нет свидетельств усталости металла в виде отслаивания или выкрашивания.

Реестр:

Разберем подробнее технические параметры.

Таблица посадочных размеров и серий шариковых радиальных однорядных подшипников

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
6003	103	17	35	10	0,04
6004	104	20	42	12	0,07
6005	105	25	47	12	0,08
6006	106	30	55	13	0,12
6007	107	35	62	14	0,15
6008	108	40	68	15	0,19
6009	109	45	75	16	0,24
6010	110	50	80	16	0,26
6011	111	55	90	18	0,38
6012	112	60	95	18	0,41
6013	113	65	100	18	0,44
6014	114	70	110	20	0,6
6015	115	75	115	20	0,64
6016	116	80	125	22	0,85
6017	117	85	130	22	0,89
6018	118	90	140	24	1,17
6019	119	95	145	24	1,22
6020	120	100	150	24	1,27
6021	121	105	160	26	1,59
6022	122	110	170	26	1,95

Этот тип наиболее распространен и используется в механизмах, где имеются вращающиеся детали: в электродвигателях, в редукторах, в ременных и цепных передачах различных габаритов от наручных часов до силовых установок океанского лайнера.

Специфическая маркировка, таблица размеров и номеров подшипников по диаметру для всех видов совпадает. Отличаются по технологическим особенностям, уровню защиты и наличию монтажных пазов узла.

С одной защитной шайбой

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
6003 Z	60103	17	35	10	0,04
6004 Z	60104	20	42	12	0,07
6005 Z	60105	25	47	12	0,08
6006 Z	60106	30	55	13	0,12
6007 Z	60107	35	62	14	0,16
6008 Z	60108	40	68	15	0,2
6009 Z	60109	45	75	16	0,25
6010 Z	60110	50	80	16	0,26
6011 Z	60111	55	90	18	0,39
6012 Z	60112	60	95	18	0,42
6013 Z	60113	65	100	18	0,44
6014 Z	60114	70	110	20	0,62
6015 Z	60115	75	115	20	0,64

Параметры и вес этих деталей совпадают с приведенными выше данными. Единственное отличие для ISO является добавочная буква z. Например, 6321 Z. По ГОСТу перед номером ставится цифра 60.

С двумя защитными шайбами

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
6003 ZZ	80103	17	35	10	0,04
6004 ZZ	80104	20	42	12	0,07
6005 ZZ	80105	25	47	12	0,08
6006 ZZ	80106	30	55	13	0,12
6007 ZZ	80107	35	62	14	0,16
6008 ZZ	80108	40	68	15	0,2
6009 ZZ	8109	45	75	16	0,25
6010 ZZ	80110	50	80	16	0,26
6011 ZZ	80111	55	90	18	0,39
6012 ZZ	80112	60	95	18	0,42
6013 ZZ	80113	65	100	18	0,44
6014 ZZ	80114	70	110	20	0,62
6015 ZZ	80115	75	115	20	0,64
6016 ZZ	80116	80	125	22	1,86

Данные для этого вида узлов такие же, как и в первой ведомости. Только отличаются прибавлением символа ZZ для ISO и для ГОСТа – добавочная 80.

С односторонним уплотнителем

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
6003 RS	160103	17	35	10	0,04
6004 RS	160104	20	42	12	0,07
6005 RS	160105	25	47	12	0,08
6006 RS	160106	30	55	13	0,12
6007 RS	160107	35	62	14	0,16
6008 RS	160108	40	68	15	0,2
6009 RS	160109	45	75	16	0,25
6010 RS	160110	50	80	16	0,26
6011 RS	160111	55	90	18	0,39
6012 RS	160112	60	95	18	0,42
6013 RS	160113	65	100	18	0,44
6014 RS	160114	70	110	20	0,62
6015 RS	160115	75	115	20	0,64
6016 RS	160116	80	125	22	1,86
6017 RS	160113	85	130	22	0,89
6018 RS	160113	90	140	24	1,16

Параметры этих узлов совпадают с приведенным выше реестром, за исключением букв в маркировке ISO и цифр в ГОСТе. Вместо Z пишутся RS, а перед четырехзначным числом вставляется 10.

С двухсторонним

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	D1 мм	a мм	b мм	Вес кг	Схема
6003 2RSТ	750103	17	35	10	33,17	2,06	1,35	0,04
6004 2RSТ	750104	20	42	12	39,75	2,06	1,35	0,07
6005 2RSТ	750105	25	47	12	39,75	2,06	1,35	0,08
6006 2RSТ	750106	30	55	13	52,6	2,08	1,35	0,12
6007 2RSТ	750107	35	62	14	59,61	2,08	1,9	0,15
6008 2RSТ	750108	40	68	15	64,82	2,49	1,9	0,19
6009 2RSТ	750109	45	75	16	72,83	2,49	1,9	0,24
6010 2RSТ	750110	50	80	16	76,81	2,49	1,9	0,25
6011 2RSТ	750111	55	90	18	86,79	2,87	2,7	0,37
6012 2RSТ	750112	60	95	18	91,82	2,87	2,7	0,4

Данные для таких деталей являются аналогом приведенного материала в прошлом заголовке. Только перед RS вставляют цифру 2, а перед номером пишется 180.

С канавкой на наружном кольце

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	D1 мм	a мм	b мм	Вес кг	Схема
6003 N	50103	17	35	10	33,17	2,06	1,35	0,04
6004 N	50104	20	42	12	39,75	2,06	1,35	0,07
6005 N	50105	25	47	12	39,75	2,06	1,35	0,08
6006 N	50106	30	55	13	52,6	2,08	1,35	0,12
6007 N	50107	35	62	14	59,61	2,08	1,9	0,15
6008 N	50108	40	68	15	64,82	2,49	1,9	0,19
6009 N	50109	45	75	16	72,83	2,49	1,9	0,24
6010 N	50110	50	80	16	76,81	2,49	1,9	0,25
6011 N	50111	55	90	18	86,79	2,87	2,7	0,37
6012 N	50112	60	95	18	91,82	2,87	2,7	0,4

В маркировке ISO пишется 6003 N, по ГОСТУ 50103.

С канавкой и одной защитной шайбой

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	D1 мм	a мм	b мм	Вес кг	Схема
6003 ZN	150103	17	35	10	33,17	2,06	1,35	0,04
6004 ZN	150104	20	42	12	39,75	2,06	1,35	0,07
6005 ZN	150105	25	47	12	39,75	2,06	1,35	0,08
6006 ZN	150106	30	55	13	52,6	2,08	1,35	0,12
6007 ZN	150107	35	62	14	59,61	2,08	1,9	0,15
6008 ZN	150108	40	68	15	64,82	2,49	1,9	0,19
6009 ZN	150109	45	75	16	72,83	2,49	1,9	0,24
6010 ZN	150110	50	80	16	76,81	2,49	1,9	0,25
6011 ZN	150111	55	90	18	86,79	2,87	2,7	0,37
6012 ZN	150112	60	95	18	91,82	2,87	2,7	0,4
6013 ZN	150113	65	100	18	96,8	2,87	2,7	0,42

Здесь обозначения такие: 6003 ZN или 150103.

С канавкой и двумя защитными шайбами

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	D1 мм	a мм	b мм	Вес кг	Схема
6003 ZZN	450103	17	35	10	33,17	2,06	1,35	0,04
6004 ZZN	450104	20	42	12	39,75	2,06	1,35	0,07
6005 ZZN	450105	25	47	12	39,75	2,06	1,35	0,08
6006 ZZN	450106	30	55	13	52,6	2,08	1,35	0,12

ISO – 6003 ZZN, ГОСТ – 450103.

С канавкой с двухсторонним уплотнением

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
6003 2RS	180103	17	35	10	0,04
6004 2RS	180104	20	42	12	0,07
6005 2RS	180105	25	47	12	0,08
6006 2RS	180106	30	55	13	0,12
6007 2RS	180107	35	62	14	0,16
6008 2RS	180108	40	68	15	0,2
6009 2RS	18109	45	75	16	0,25
6010 2RS	180110	50	80	16	0,26
6011 2RS	180111	55	90	18	0,39
6012 2RS	180112	60	95	18	0,42
6013 2RS	180113	65	100	18	0,44
6014 2RS	180114	70	110	20	0,62

Канавка обозначается буквой N, а уплотнение – RS или 2RS.

Плюсы и минусы использования

Конструктивные особенности деталей напрямую влияют на их полезные свойства и недостатки. Рассмотрим их по отдельности.

Качения

Среди безусловных достоинств этого типа устройств можно выделить:

• • Низкую стоимость. Этот фактор особенно актуален, учитывая, что в некоторых сложных механизмах одновременно можно использовать до нескольких сотен опорных узлов.
• • Слабое трение не приводит к серьезным потерям и сильному нагреву. Да и в целом опоры одинаково хорошо ведут себя как в момент начала эксплуатации, так и в уже установившемся стабильном режиме работы.
• • Широкое разнообразие не исключает взаимозаменяемости деталей, а легкий монтаж позволяет сделать ремонт быстро и качественно.
• • Для нормального функционирования практически не нужны смазочные материалы.
• • В целом требуется гораздо меньше ухода и внимания к запчастям, в которых установлены эти изделия.

Что касается минусов, то устройства качения довольно восприимчивы к ударным и вибрационным нагрузкам из-за своей жесткой конструкции. Это исключает их использование в некоторых машинах. По своим габаритам изделия, обеспечивающие покачивание, крупные, работа проходит в довольно большом шуме.

Скольжения

Среди преимуществ использования выделяют:

• • Небольшой размер.
• • Конструкция может быть как разъемной, так и сборной.
• • Показатели работы в высокоскоростных механизмах значительно лучше, чем у других устройств.
• • Спокойно относятся к ударной волне и вибрациям, что увеличивает возможности эксплуатации.
• • Работает в самых неблагоприятных окружающих условиях.

Среди минусов можно назвать:

• • Необходимость постоянного контроля за уровнем смазочного материала, поскольку без него технические характеристики значительно ухудшаются.
• • Во время пуска происходят большие потери.
• • КПД ниже, чем в опорах качения.
• • Для производства используется дорогостоящее сырье, из-за чего повышается общая цена.
• • Комплектующие вырабатываются неравномерно, что усложняет обслуживание всей машины в целом.

Поиск подшипника по размерам можно провести онлайн, но множество других ключевых параметров все равно придется определять дополнительно. При правильном выборе можно обеспечить стабильную работу машины, сократить необходимость обслуживания. Иногда лучше обратиться за помощью к профессионалам, которые ответят на интересующие вопросы и посоветуют на каком варианте следует остановиться.

Радиально-упорные шариковые подшипники

Этот вид обеспечивает реакцию в двух плоскостях вдоль оси и перпендикулярно ей. При использовании двухрядной модели происходит фиксация вала в пространстве.

Размеры в таблице радиально-упорных шарикоподшипников неразъемных однорядных

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
7203 B	66203	17	40	12	0,07
7204 B	66204	20	47	14	0,11
7205 B	166205	25	52	15	0,14
7206 B	66206	30	62	16	0,2
7207 B	66207	35	62	17	0,29
7208 B	66208	40	72	18	0,37
7209 B	66209	45	85	19	0,43
7210 B	66210	50	90	20	0,48
7211 B	66211	55	100	21	0,63
7212 B	66212	60	110	22	0,81
7213 B	66213	65	120	23	1
7214 B	66214	70	125	24	1,1

Типоразмеры и вес подшипников шариковых радиально-упорных двухрядных в таблице

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
3203 B	3056203	17	40	17,5	0,1
3204 B	3056204	20	47	20,6	0,17
3205 B	3056205	25	52	20,6	0,19
3206 B	3056206	30	62	23,8	0,3

Упорные шариковые

Такая серия деталей обозначаются двумя видами.

Одинарные

Маркировка ISO	Аналог ГОСТ	d мм	d1 мм	D мм	D1 мм	T мм	Вес кг	Схема
51104	8104	20	35	35	20,2	10	0,04
51105	8105	25	42	42	25,2	11	0,06
51106	8106	30	47	47	30,2	11	0,07
51107	8107	35	52	52	35,3	12	0,08
51108	8108	40	60	60	40,2	13	0,12
51109	8109	45	65	65	45,2	14	0,15
51110	8110	50	70	70	50,2	14	0,16
51111	8111	55	78	78	55,2	16	0,24
51112	8112	60	85	85	60,2	17	0,29
51113	8113	65	90	90	65,2	18	0,34
51114	8114	70	95	95	70,2	18	0,36
51115	8115	75	100	100	75,2	19	0,42

В маркировке ISO нет английских букв, а цифры начинаются с 511. По государственному стандарту – четырехзначные цифры с приставкой из 81.

С подкладным кольцом

Маркировка ISO	Аналог ГОСТ	d мм	D мм	d1 мм	D2 мм	D3 мм	C1 мм	R мм	S мм	T мм	Вес кг	Схема
53203+U203	18203	17	35	35	38	26	4,00	32	16	15	0,071
53204+U204	18204	20	40	40	42	30	5,00	36	18	17	0,102
53205+U205	18205	25	47	47	50	36	5,50	40	19	19	0,155
53206+U206	18206	30	52	52	55	42	5,50	45	22	20	0,182
53207+U207	18207	35	62	62	65	48	7,00	50	24	22	0,279
53208+U208	18208	40	68	68	72	55	7,00	56	28,5	23	0,35
53209+U209	18209	45	73	73	78	60	7,50	56	26	24	0,388
53210+U210	18210	50	78	78	82	62	7,50	64	32,5	26	0,464
53211+U211	18211	55	90	90	95	72	9,00	72	35	30	0,752
53212+U212	18212	60	95	95	100	78	9,00	72	32,5	31	0,817
53213+U213	18213	65	100	100	105	82	9,00	80	40	32	0,912
53214+U214	18214	70	105	105	110	88	9,00	80	38	32	0,967
53215+U215	18215	75	110	110	115	92	9,50	90	49	32	1,018

Упорные шариковые подшипники двухрядные

Маркировка ISO	Аналог ГОСТ	d мм	d1 мм	D мм	D1 мм	T мм	S мм	Вес кг	Схема
29428	9039428	140	257	280	198	85	86	24,1
29436	9039436	180	342	360	250	109	110	52,6
29452	9039452	260	460	480	346	132	154	107,8
29488	9039488	440	745	780	576	206	260	413

Цилиндрические роликоподшипники

Эти детали выгодно отличаются от шариковых повышенной нагрузкой на ось. Площадь соприкосновения ролика гораздо шире, чем у шаровидной опоры. Некоторые модификации позволяют продольное смещение вдоль оси.

Мы покажем таблицы, по которым можно определить размер по номеру подшипника:

Без бортов на наружном кольце

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
N 1007	2107	35	62	14	0,18
N 1008	2108	40	68	15	0,22
N 1009	2109	45	75	16	0,29
N 1110	2110	50	80	16	0,31

С однобортным внутренним кольцом

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
NJ 1034	42134	170	260	42	8,2
NJ 1036	42136	180	280	46	10,1

С одним встроенным и одним свободным бортом на внутреннем кольце

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
NUP 305	92305	25	62	17	0,24
NUP 306	92306	30	72	19	0,36
NUP 307	92307	35	80	21	0,48

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали.

Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т.
  д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е.
  не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом.

Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Конические роликоподшипники

Имеют такие же преимущества, как и цилиндрические: высокую нагрузку, возможность разборки. Кроме этого, они позволяют регулировать зазор между поверхностями качения после выработки. К ним относятся следующие виды.

Однорядные

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина Т в мм	Вес в кг	Схема
30204	7204	20	47	15,25	0,12
30205	7205	25	52	16,25	0,15
30206	7206	30	62	17,25	0,24

С большим углом конуса

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина Т в мм	Вес в кг	Схема
—	27305	25	62	18,25	0,26
—	27306	30	72	20,75	0,39
—	27307	35	80	12,75	0,52

Двухрядные

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр мм	Наружный диаметр мм	Ширина Т в мм	Ширина B в мм	Вес в кг	Схема
—	9716	340	520	180	135	118
—	9717	360	540	185	140	132
—	9718	380	560	189	141	169

Четырехрядные

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина Т в мм	Ширина B в мм	Вес в кг	Схема
—	2077140	200	310	275	10	75,8
—	2077144	220	340	305	10	10,4
—	2077148	240	360	310	10	108,7

Что такое штангенциркуль?

Штангенциркуль (нем. Stangenzirkel) — это универсальный измерительный инструмент, который предназначается для высокоточного измерения наружных и внутренних линейных размеров, а в некоторых случаях — глубин отверстий.

Штангенциркуль является самым распространенным инструментом измерения, поскольку удобен в обращении, имеет простую конструкцию, и способен проводить измерения с максимальной скоростью.

Название штангенциркуля, также, как и других штангенинструментов (штангенглубиномера, штангенрейсмаса), связано с конструктивными особенностями этого инструмента. Он имеет измерительную штангу с основной шкалой и нониус – вспомогательную шкалу, применяемую для отсчета долей делений.

Сферические роликоподшипники

Они совмещают в себе способность выдерживать высокие нагрузки и имеют отклонение в осях посадки и вращения. Их еще называют, как самоцентрирующиеся.

Двухрядные с бортами на внутреннем кольце

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
22208	3508	40	80	23	0,58
22209	3509	45	85	23	0,6
22210	3510	50	90	23	0,65

С безбортовым внутренним кольцом

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
22208	53508	40	80	23	0,58
22209	53509	45	85	23	0,6
22210	53510	50	90	23	0,65

Сферические двухрядные с бортами на внутреннем кольце с посадочным конусом 1:12

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
22208 CCK	153508	40	80	23	0,58
22209 CCK	153509	45	85	23	0,6
22210 CCK	153510	50	90	23	0,65
22211 CCK	153511	55	100	25	0,88
22212 CCK	153512	60	110	28	1,2

Сферические двухрядные с бортиками на внутреннем кольце с конусом 1:30

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
24024 K30	4113124	120	180	60	5,4
24026 K30	4113126	130	200	69	7,95
24028 K30	4113128	140	210	69	8,45
24030 K30	4113130	150	225	75	10,5

Сферические двухрядные с безбортовым кольцом с отверстием конусностью 1:30

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
24024 CCK30	4153124	120	180	60	5,4
24026 CCK30	4153126	130	200	69	7,95
24028 CCK30	4153128	140	210	69	8,45
24030 CCK30	4153130	150	225	75	10,5

Безбортовые с внутренним кольцом с посадочным конусом 1:12

Маркировка ISO	Аналог ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина в мм	Вес в кг	Схема
22208 CCK	153508	40	80	23	0,58
22209 CCK	153509	45	85	23	0,6
22210 CCK	153510	50	90	23	0,65
22211 CCK	153511	55	100	25	0,88

Упорные сферические однорядные

Маркировка ISO	Аналог ГОСТ	d мм	d 1 мм	D мм	D 1 мм	Т мм	S мм	Вес в кг	Схема
29428	9039428	140	257	280	198	85	86	24,1
29436	9039436	180	342	360	255	109	110	52,6
29452	9039452	260	460	480	346	132	154	107,8

Дополнительные обозначения

Различают две категории:

• префикс;
• суффикс.

Начнем с приставки. Она находится перед цифровым кодом и составляется по правилам:

• запись начинается справа;
• отсутствующие позиции отбрасываются, а если совсем нечего писать в дополнении, то и тире, разделяющие части кодировки, не нужно.

Рассмотрим составляющие справа налево:

1. Класс точности. К самым высоким относятся аббревиатуры «5», «4», «Т» и «2». Немного хуже – «0», «6», «6Х», остальные показывают, что показатель совсем плохой. Тогда можно признать изделие низкокачественным. Это происходит, когда соотношение всех элементов не точно выверено. Так как маркируются подшипники после их изготовления, то при найденной погрешности, указывается плохой префикс.
2. Радиальный зазор. Классифицируется по шкале от 0 до 9, измеряется в десятых частях миллиметра и показывает расстояние между шариками, то есть между элементами качения. Оптимальными считаются срединные значения. Нормальный показатель может никак не отображаться в записи.
3. Ряд момента трения. В основную, часто используемую группу входят – 1, 4 и 7. Остальные нужно сверять по документу РД ВНИПП.021-01.
4. Категория А, В или С. Последняя – стандартная, она не имеет особенных требований, поэтому часто даже не указывается. А вот если вы имеете дело с А или В, то рядом будут проставлены цифровые значения, обозначающие класс.

Справа, в суффиксе, идет необязательная, но важная информация о дополнительных указаниях. Обычно она нужна тем, кто имеет дело с нестандартными моделями. Указывается кириллическими буквами. Запрос можно сделать в целой системе нормированных списков: ГОСТы 5721, 24696, 24850 и 7872.

Шарнирные подшипники

Этот узел не имеет элементов качения. Характеристики его такие: внутренняя и внешняя обоймы сделаны по одному радиусу. Поэтому ось, относительно оправки, имеет несколько степеней свободы. Чаще всего они применяются в шарнирных сочленениях.

Подшипники шарнирные с отверстием и канавками для смазки во внутреннем кольце с одноразломным кольцом

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 EC	ЕШСП 10	10	19	9	6	12	13	16	0,01
GE 12 EC	ЕШСП 12	12	22	10	7	10	18	10	0,02
GE 15 EC	ЕШСП 15	15	26	12	9	8	18	22	0,04
GE 17 EC	ЕШСП 17	17	30	14	10	10	20	25	0,05

С двухразломным наружным кольцом

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 20 EXC	ШСЛ 20	20	35	16	12	9	24	29	0,07
GEH 20 EXC	2ШСЛ 20	20	47	26	15	22	23	35	0,19
GE 25 EXC	ШСЛ 25	25	42	20	16	7	29	35	0,12
GEH 25 EXC	2ШСЛ 25	25	52	28	15	22	28	40	0,26

С отверстиями и канавками во внутреннем кольце

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 C	ЕШС 10	10	19	9	6	12	13	16	0,01
GE 12 C	ШС 12	12	22	10	7	10	18	10	0,02
GE 15 C	ЕШС 15	15	26	12	9	8	18	22	0,04
GE 17 C	ЕШС 17	17	30	14	10	10	20	25	0,05

С канавками на внутреннем и внешнем кольцах

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 S	ЕШС 10K	10	19	9	6	12	13	16	0,01
GE 12 S	ШС 12K	12	22	10	7	10	18	10	0,02
GE 15 S	ЕШС 15K	15	26	12	9	8	18	22	0,04
GE 17 S	ЕШС 17K	17	30	14	10	10	20	25	0,05

Без отверстий и канавок с одноразломным кольцом

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 E	ЕШП 10	10	19	9	6	12	13	16	0,01
GE 12 E	ШП 12	12	22	10	7	10	18	10	0,02
GE 15 E	ЕШП 15	15	26	12	9	8	18	22	0,04
GE 17 E	ЕШП 17	17	30	14	10	10	20	25	0,05

С отверстиями и канавками на внешних и внутренних кольцах с одноразломным кольцом

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 ES	ЕШCП 10	10	19	9	6	12	13	16	0,01
GE 12 ES	ШCП 12	12	22	10	7	10	18	10	0,02
GE 15 ES	ЕШCП 15	15	26	12	9	8	18	22	0,04
GE 17 ES	ЕШCП 17	17	30	14	10	10	20	25	0,05

С двухразломным наружным кольцом

Альтернативная маркировка ISO	Аналог ГОСТ	d мм	D мм	B мм	C мм	Угол поворота град	d1 мм	d2 мм	Вес в кг	Схема
GE 10 EXS	ЕШCЛ 10	10	19	9	6	12	13	16	0,01
GE 12 EXS	ШCЛ 12	12	22	10	7	10	18	10	0,02
GE 15 EXS	ЕШCЛ 15	15	26	12	9	8	18	22	0,04
GE 17 EXS	ЕШCЛ 17	17	30	14	10	10	20	25	0,05

Далее мы приведем таблицы закрытых размеров шариковых подшипников качения и скольжения.

Шарикоподшипники с канавкой для ввода шариков без сепаратора

Их отличие от прочих подшип-ников классической конструкции в наличии профрезерованных канавок в бортах колец. Через эти канавки происходит вставка шариков. Поскольку шариков такой подшипник качения имеет больше, чем сепараторный, это дает выигрыш в грузоподъемности. Их назначение — работа на небольших скоростях вращения из-за чрезмерного трения соприкасающихся тел качения. Там, где имеются осе-вые нагрузки, лучше отказаться от их применения, поскольку под их действием шарики часто смещаются по отношению косям дорожек качения.

Как конструктивный вариант таких шарикоподшипников встречаются узлы, где есть и канавка для вставки шари-ков, и защитные шайбы.

Данные узлы используются без применения смазки в сушильных камерах и узлах, применяющих качательное движение.

Таблица размеров игольчатых подшипников

Международное обозначение	Российское обозначением(ГОСТ)	Размеры (мм)				Грузоподъемность (кН)		Масса (кг)
		d	Fw	D	B	Динамич.	Статич.
NK 32/20	524706	32	32	42	20	23,3	40,5	0,068
RNA 49/28	42549/28	32	32	45	17	25,1	36,5	0,073
RNA 69/28	62549/28	32	32	45	30	39,6	65,5	0,14

Подшипников скольжения

Международное обозначение	Российское обозначением(ГОСТ)	Размеры (мм)				Грузоподъемность (кН)		Масса (кг)
		d	Fw	D	B	Динамич.	Статич.
RNA 4010V	4024110	62	62	80	30	59,6	153	0,44
RNA 4911	4254911	63	63	80	25	57,2	106	0,26
RNA 6911	6254911	63	63	80	45	89,7	190	0,47

Упорно-радиальных роликовых

Международное обозначение	ГОСТ	Размеры (мм)					Масса (гр)
		d	D	de	De	Bx
AXK 2035	999904	20	35	22	34	2	5
AXK 2542	999905	25	42	29	41	2	7
AXK 3047	219806	30	47	34	46	2	8

Поля таблиц

Они отображают названия главных параметров и их геометрические размеры.

Маркировка ISO

Является стандартной для большинства стран мира, которая указывает номер, особенности исполнения.

ГОСТ

Представляет собой российский аналог и выполняет такие же функции.

Внутренний диаметр узла

Измеряется в миллиметрах (мм) и обозначается английской буквой d.

Наружный диаметр

Обозначается, как D.

Ширина

Измеряется в мм и определяется большой буквой B.

Вес

Мера – в килограммах (кг).

Схема

Поясняет принципиальное устройство.

Шарикоподшипники с уплотнением

Широко используются подшипники, имеющие двустороннее уплот-нение. Оно представляет собой резиновую мембра-ну. Узлы, где применено это уплотнение, характеризуются неплохой герметичностью. Как следствие, заводская смазка не вытекает и исключается попадание в нее сторонних частиц. Сепараторы таких шарикоподшипников обычно точеные текстолитовые или бронзовые. Хотя уплотнение их и контактного типа, они имеют возможность работы на повышенных скоро-стях вращения.

Шарикоподшипники с уплотнением часто используются в опорах электродвигателей. В этих узлах щеточная пыль выделяется настолько интенсивно, что способна быстро приводить к поломке шарикоподшипников других типов.

Определение изделия по размеру

В быту или производстве эти параметры измеряются определенными инструментами: штангенциркулем, микрометром, нутромером.

Измерение внешнего диаметра

Параметры при изготовлении выдерживаются достаточно точно. Поэтому не стоит доверять показаниям штангенциркуля. Если он показывает нестандартную величину, то настоящими данными будут ближайшие показатели, указанные в реестре.

Как измерить внутренний диаметр изделия

В строительных магазинах продается специальный прибор нутромер. Но за истинное значение лучше принять ближайшую цифру из классического табеля.

Подшипник 6309 (309) размеры 45 100 25 шариковый радиальный

Чаще всего ищут 608 6000 / 100 6001 / 101 6002 / 102 6003 / 103 6004 / 104 6200 / 200 6201 / 201 6202 / 202

Примененные фильтры

Сбросить фильтры

Подшипник 6-309 А ГПЗ

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

783р.

В КОРЗИНУБыстрый заказПодробнее

80309 Craft

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

809р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 80309 Craft

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

998р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6-80309

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 284р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6-80309 С17 СПЗ-4

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 284р.

В КОРЗИНУБыстрый заказПодробнее

Шарикоподшипник радиальный однорядный 6309 CM NSK

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 686р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 759р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 С3

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 759р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 ZZ NSK

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 833р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2Z

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2RSH

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник FAG 6309 2Z

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2RSR FAG

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник шариковый однорядный 6309 DDUC3 NSK

Ширина: В 25 мм

Наружный диаметр: D 100 мм

Внутренний диаметр: d 45 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 ZZC3 NSK

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 906р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2RSH/C3

Ширина: В 25 мм

Наружный диаметр: D 100 мм

Внутренний диаметр: d 45 мм

1 979р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2Z/C3

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 979р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник шариковый радиальный 6309 ZZR C3 FAG

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 979р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник 6309 2RSR/C3 FAG

Внутренний диаметр: d 45 мм

Наружный диаметр: D 100 мм

Ширина: В 25 мм

1 979р.

В КОРЗИНУБыстрый заказПодробнее

Подшипник шариковый однорядный FAG 6309 2Z//C3

Ширина: В 25 мм

Наружный диаметр: D 100 мм

Внутренний диаметр: d 45 мм

1 979р.

В КОРЗИНУБыстрый заказПодробнее

Однорядный радиальный подшипник 6309 DDU NSK

Ширина: В 25 мм

Наружный диаметр: D 100 мм

Внутренний диаметр: d 45 мм

2 291р.

В КОРЗИНУБыстрый заказПодробнее

• 1
• 2

Чтобы узнать подробности, свяжитесь с нашими специалистами

Пасько Дмитрий

(менеджер)

+78123130909+79313306292

Кинзягулов Динис

(менеджер)

+78123130909+79006350205

Даниил Лаушкин

(менеджер)

+78123130909+79006350206

Артемьев Николай

(менеджер)

+78123130909+79006350211

Роман Рыбников

(менеджер)

+78123130909+79006350186

Владислав Красовский

(менеджер)

+79531417233+78123130909

Сортировать По цене (сначала дешевые) По цене (сначала дорогие) По названию

Производитель

. ….. (8)Craft (4)FAG (6)NSK (8)Timken (1)АПП (1)ГПЗ (3)СПЗ-4 (2)

Внутренний диаметр: d

Наружный диаметр: D

Ширина: В

Тело качения

Шариковые 36

Направление нагрузки

Радиальные 36

Рядность

Однорядный 36

Уплотнение

Открытый 7 2RS 16 ZZ 14

Зазор

C3 9 CM 2 CN 25 С4 1

Серия

62 13 63 22

Сепаратор

Стальной 36

Марка автомобиля

Соответствует

Допуски и классы допусков для подшипников | Базовые знания о подшипниках

Указаны допуски подшипников и допустимые значения для граничных размеров и точности вращения подшипников.
Эти допуски предписаны в JIS B 1514-1, JIS B 1514-2 и JIS B 1514-3 (роликовые подшипники — допуски подшипников часть 1: радиальные подшипники, часть 2: упорные подшипники и часть 3: допустимые значения для фаски Габаритные размеры). (Эти стандарты JIS основаны на стандартах ISO.)
Допуски подшипников стандартизированы путем классификации подшипников по следующим шести классам (точность допусков становится выше в указанном порядке): 0, 6X, 6, 5, 4 и 2.

Подшипники класса 0

обеспечивают достаточную производительность для общего применения; и подшипники класса 5 или выше требуются для сложных применений и условий эксплуатации, включая те, которые описаны в Таблице 7-1 Применение высокоточных подшипников.

Эти допуски соответствуют стандартам ISO, но в некоторых странах для них используются другие названия. Допуски для каждого класса подшипников и организации, относящиеся к подшипникам, перечислены в Таблице 7-2 Тип подшипника и класс допуска.

• Точность граничных размеров (позиции по установочным размерам вала и корпуса)
  • Допуски на диаметр отверстия, наружный диаметр, ширину кольца, ширину подшипника в сборе
  • Допуски на установленный диаметр отверстия и установленный наружный диаметр роликов
  • Пределы допуска для размеров фаски
  • Допустимые значения для изменения ширины
  • Допуск и допустимые значения для конического отверстия
• Точность хода (элементы биения вращающихся элементов)
  • Допустимые значения радиального и осевого биения внутреннего и наружного колец
  • Допустимые значения перпендикулярности поверхности внутреннего кольца
  • Допустимые значения перпендикулярности внешней поверхности наружного кольца
  • Допустимые значения толщины дорожек качения упорного подшипника

Точность размеров и хода каждого типа подшипника указана в таблицах
7-3 Допуски на радиальные подшипники (за исключением конических роликоподшипников) = JIS B 1514-1 =,
Таблицы 7-4 Допуски для шарикоподшипников измерительных приборов (дюймовая серия) = стандарты ANSI/ABMA = (ссылка),
Таблицы 7-5 Допуски для конических роликоподшипников метрической серии = JIS B 1514-1 =,
Таблицы 7-6 Допуски для двухрядных и четырехрядных конических роликоподшипников метрической серии (класс 0) = BAS 1002 =,
Таблицы 7-7 Допуски и допустимые значения для конических роликоподшипников дюймовой серии = ANSI/ABMA 19 =,
Таблица 7-8 Допуски для метрических конических роликоподшипников серии J ^1） ,
Таблицы 7-9 Допуски для упорных шарикоподшипников = JIS B 1514-2 =,
Таблицы 7-10 Допуски для сферических упорных роликоподшипников (класс 0) = JIS B 1514-2 =;
и, допуски для конического отверстия и предельные значения для размеров фаски радиальных подшипников приведены в таблицах 7-11
Допуски и допустимые значения для конических отверстий радиальных подшипников (класс 0 ⋅⋅⋅ JIS B 1514-1) и
7-12 Допуски и допустимые значения для фланцевых радиальных шарикоподшипников.

Требуемая производительность	Применение	Класс точности
Для тел качения требуется высокая точность биения.	Шпиндели акустического/визуального оборудования (видеомагнитофоны, магнитофоны)	Р5, Р4
	Поворотные валы радарной/параболической антенны	Р4
	Шпиндели станков	П5, П4, П2, АВЕС9
	Компьютеры, шпиндели магнитных дисков	П5, П4, П2, АВЕС9
	Горлышки из алюминиевой фольги	Р5
	Опорные подшипники многоступенчатой ​​мельницы	Р4
Высокая скорость вращения	Стоматологические шпиндели	П2, АБМА5П, АБМА7П
	Нагнетатели	Р5, Р4
	Оси реактивных двигателей и принадлежности	Р5, Р4
	Центробежные сепараторы	П5, П4
	Насосы СПГ	Р5
	Шпиндели турбомолекулярного насоса и устройство приземления	Р5, Р4
	Шпиндели станков	П5, П4, П2, АВЕС9
	Натяжные катушки	Р5, Р4
Требуется вариант с низким коэффициентом трения или низким коэффициентом трения.	Управляющее оборудование (синхронные двигатели, серводвигатели, гироскопы)	П4, АБМА7П
	Измерительные инструменты	Р5
	Шпиндели станков	П5, П4, П2, АВЕС9

PDF (Нажмите здесь)

Тип подшипника			Применяемые стандарты	Применяемый класс точности						Таблица допусков
7 Радиальный шарикоподшипник
ДЖИС Б 1514-1	Класс 0	–	Класс 6	Класс 5	Класс 4	Класс 2	Таблица 7-3
	Радиально-упорный шарикоподшипник			Класс 0	–	Класс 6		Класс 5	Класс 4	Класс 2
	Самоустанавливающийся шарикоподшипник			Класс 0	–	–		–	–	–
	Цилиндрический роликоподшипник			Класс 0	–	Класс 6		Класс 5	Класс 4	Класс 2
Игольчатый роликоподшипник (с механически обработанными кольцами)			ДЖИС Б 1536-1	Класс 0	–	–		–	–	–
Конический роликоподшипник		Метрическая серия (однорядная)	ДЖИС Б 1514-1	Класс 0	Класс 6X	(Класс 6)	Класс 5	Класс 4	Класс 2	Таблица 7-5
		Метрическая серия (двухрядная или четырехрядная)	БАС 1002	Класс 0	–	–	–	–	–	Таблица 7-6
		Дюймовая серия	АНСИ/АБМА	Класс 4	–	Класс 2	Класс 3	Класс 0	Класс 00	Таблица 7-7
		Метрическая серия (серия J)		Класс ПК	–	Класс PN	Класс ПК	Класс ПБ	–	Таблица 7-8
Сферический роликоподшипник			ДЖИС Б 1514-1	Класс 0	–	–	–	–	–	Таблица 7-3
Упорный шарикоподшипник			ДЖИС Б 1514-2	Класс 0	–	Класс 6	Класс 5	Класс 4	–	Таблица 7-9
Сферический упорный роликоподшипник				Класс 0	–	–	–	–	–	Таблица 7-10
Прецизионный опорный шарико-винтовой подшипник			Стандарты JTEKT	–	–	–	Класс P5Z	Класс P4Z	–	–
Двойной упорный радиально-упорный шарикоподшипник				–	–	–	Эквивалент класса 5	Эквивалент класса 4	–	–
(Эталон) Сравнение классов	ISO	Радиальный подшипник	ИСО 492	Нормальный класс	Класс 6X	Класс 6	Класс 5	Класс 4	Класс 2	–
		Упорный подшипник	ИСО 199	Нормальный класс	–	Класс 6	Класс 5	Класс 4	–	–
	DIN	Радиальные и упорные подшипники	DIN 620	Нормальный класс	Класс 6X	Класс 6	Класс 5	Класс 4	Класс 2	–
	БС		БС 6107
	НФ		НФ Е 22-335
	ANSI	Радиальный подшипник	ABMA стд. 20	АВЕС 1	–	АВЕС 3	АВЕС 5	АВЕС 7	АВЕС 9	–
				РБЭС 1	–	РБЭС 3	РБЭС 5	–	–
		Шарикоподшипник для приборов	АВМА станд. 12	–	–	Класс 3P	Класс 5P	Класс 7P	Класс 9P	Таблица 7-4
	АБМА						Класс 5Т	Класс 7Т
		Конический роликоподшипник	ABMA стд. 19	Класс 4	–	Класс 2	Класс 3	Класс 0	Класс 00	Таблица 7-7
				Класс К	–	Класс N	Класс С	Класс В	Класс А

PDF (Нажмите здесь)

(Ссылка) Стандарты и организации, касающиеся подшипников

JIS: Японский промышленный стандарт
BAS: Стандарт Японской ассоциации производителей подшипников
ISO: Международная организация по стандартизации
ANSI: Американский национальный институт стандартов, Inc.
ABMA: Американская ассоциация производителей подшипников
DIN: Немецкий институт нормирования
BS: Британский институт стандартов
NF: Французская ассоциация нормализации

(1) Внутреннее кольцо (диаметр отверстия)

Единица измерения: мкм

Nominal bore diameter d mm		Single plane mean bore diameter deviation Δ d mp										Single bore diameter deviation Δ d s 1）				Single plane				bore diameter variation V d sp									Mean bore diameter variation V d mp
																Diameter series 7,8,9				Серия диаметров 0, 1				Серия диаметров 2, 3, 4				Диам. серия 1）
		класс 0		класс 6		класс 5		класс 4		класс 2		class 4		class 2		class 0	class 6	class 5	class 4	class 0	class 6	class 5	class 4	class 0	class 6	class 5	class 4	class 2	class 0	class 6	class 5	class 4	class 2
over	up to	upper	lower	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний		Нижний	Верхний			.	макс.				макс.				макс.	макс.
–	0,6	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	6	5	3	2	1,5
0,6	2,5	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	6	5	3	2	1,5
2,5	10	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	6	5	3	2	1,5
10	18	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	6	5	3	2	1,5
18	30	0	－10	0	－8	0	－6	0	－5	0	－2,5	0	－5	0	－2,5	13	10	6	5	10	8	5	4	8	6	5	4	2,5	8	6	3	2,5	1,5
30	50	0	－12	0	－10	0	－8	0	－6	0	－2,5	0	－6	0	－2,5	15	13	8	6	12	10	6	5	9	8	6	5	2,5	9	8	4	3	1,5
50	80	0	－15	0	－12	0	9	0	－7	0	－4	0	－7	0	－4	19	15	9	7	19	15	7	5	11	9	7	5	4	11	9	5	3,5	2
80	120	0	－20	0	－15	0	－10	0	－8	0	－5	0	－8	0	－5	25	19	10	8	25	19	8	6	15	11	8	6	5	15	11	5	4	2,5
120	150	0	－25	0	－18	0	－13	0	－10	0	－7	0	－10	0	－7	31	23	13	10	31	23	10	8	19	14	10	8	7	19	14	7	5	3,5
150	180	0	－25	0	－18	0	－13	0	－10	0	－7	0	－10	0	－7	31	23	13	10	31	23	10	8	19	14	10	8	7	19	14	7	5	3,5
180	250	0	－30	0	－22	0	－15	0	－12	0	－8	0	－12	0	－8	38	28	15	12	38	28	12	9	23	17	12	9	8	23	17	8	6	4
250	315	0	－35	0	－25	0	－18	0	－15	–	–	0	－15	–	–	44	31	18	15	44	31	14	11	26	19	14	11	–	26	19	9	8	–
315	400	0	－40	0	－30	0	－23	0	－18	–	–	0	－18	–	–	50	38	23	18	50	38	18	14	30	23	18	14	–	30	23	12	9	–
400	500	0	－45	0	－35	0	－28	0	－23	–	–	0	－23	–	–	56	44	28	23	56	44	21	17	34	26	21	17	–	34	26	14	12	–
500	630	0	－50	0	－40	0	－35	–	–	–	–	–	–	–	–	63	50	35	–	63	50	26	–	38	30	26	–	–	38	30	18	–	–
630	800	0	－75	0	－50	0	－45	–	–	–	–	–	–	–	–	94	63	45	–	94	63	34	–	56	38	34	–	–	56	38	23	–	–
800	1000	0	－100	0	－60	0	－60	–	–	–	–	–	–	–	–	125	75	60	–	125	75	45	–	75	45	45	–	–	75	45	30	–	–
1000	1250	0	－125	0	－75	0	－75	–	–	–	–	–	–	–	–	156	94	75	–	156	94	56	–	94	56	56	–	–	94	56	38	–	–
1250	1600	0	－160	–	–	–	–	–	–	–	–	–	–	–	–	200	–	–	–	200	–	–	–	120	–	–	–	–	120	–	–	–	–
1600	2000	0	－200	–	–	–	–	–	–	–	–	–	–	–	–	250	–	–	–	250	–	–	–	150	–	–	–	–	150	–	–	–	–

PDF (Нажмите здесь)

(2) Внутреннее кольцо (точность вращения и ширина)

957 B S 9068957 B S

Единица измерения: мкм

Nominal bore diameter d mm		Radial runout of assembled bearing inner ring K ia					Perpendicularity of inner ring face with respect to the bore S D			Осевой развод собравшегося подшипника внутреннего кольца S IA 2)			ОДИНСКОЕ ВНУТРЕННЕЙ КОНТИЦИИ. B S 3)										Внутренняя вариация ширины кольца V B S 9068
		9	7 B S 9068	5 B S	5 B .0057	class 4	class 2	class 5	class 4	class 2	class 5	class 4	class 2	class 0		class 6		class 5		class 4		class 2		class 0 4)		class 6 4)		class 5 4)		class 4, 2		class 0	class 6	class 5	class 4	класс 2
свыше	до		макс.					макс.			макс.			upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	верхний	нижний	макс.
–	0,6		10	5	4	2,5	1,5	7	3	1,5	7	3	1,5	0	－40	0	－40	0	－40	0	－40	0	－40	–	–	–	–	0	－250	0	－250	12	12	5	2,5	1,5
0,6	2,5		10	5	4	2,5	1,5	7	3	1,5	7	3	1,5	0	－40	0	－40	0	－40	0	－40	0	－40	–	–	–	–	0	－250	0	－250	12	12	5	2,5	1,5
2,5	10		10	6	4	2,5	1,5	7	3	1,5	7	3	1,5	0	－120	0	－120	0	－40	0	－40	0	－40	0	－250	0	－250	0	－250	0	－250	15	15	5	2,5	1,5
10	18		10	7	4	2,5	1,5	7	3	1,5	7	3	1,5	0	－120	0	－120	0	－80	0	－80	0	－80	0	－250	0	－250	0	－250	0	－250	20	20	5	2,5	1,5
18	30	13	8	4	3	2,5	8	4	1,5	8	4	2,5	0	－120	0	－120	0	－120	0	－120	0	－120	0	－250	0	－250	0	－250	0	－250	20	20	5	2,5	1,5
30	50	15	10	5	4	2,5	8	4	1,5	8	4	2,5	0	－120	0	－120	0	－120	0	－120	0	－120	0	－250	0	－250	0	－250	0	－250	20	20	5	3	1,5
50	80	20	10	5	4	2,5	8	5	1,5	8	5	2,5	0	－150	0	－150	0	－150	0	－150	0	－150	0	－380	0	－380	0	－250	0	－250	25	25	6	4	1,5
80	120	25	13	6	5	2,5	9	5	2,5	9	5	2,5	0	－200	0	－200	0	－200	0	－200	0	－200	0	－380	0	－380	0	－380	0	－380	25	25	7	4	2,5
120	150	30	18	8	6	2,5	10	6	2,5	10	7	2,5	0	－250	0	－250	0	－250	0	－250	0	－250	0	－500	0	－500	0	－380	0	－380	30	30	8	5	2,5
150	180	30	18	8	6	5	10	6	4	10	7	5	0	－250	0	－250	0	－250	0	－250	0	－250	0	－500	0	－500	0	－380	0	－380	30	30	8	5	4
180	250	40	20	10	8	5	11	7	5	13	8	5	0	－300	0	－300	0	－300	0	－300	0	－300	0	－500	0	－500	0	－500	0	－500	30	30	10	6	5
250	315	50	25	13	10	–	13	8	–	15	9	–	0	－350	0	－350	0	－350	0	－350	–	–	0	－500	0	－500	0	－500	–	–	35	35	13	8	–
315	400	60	30	15	13	–	15	9	–	20	12	–	0	－400	0	－400	0	－400	0	－400	–	–	0	－630	0	－630	0	－630	–	–	40	40	15	9	–
400	500	65	35	20	15	–	18	11	–	25	15	–	0	－450	0	－450	0	－450	0	－450	–	–	–	–	–	–	–	–	–	–	50	45	18	11	–
500	630	70	40	25	–	–	25	–	–	30	–	–	0	－500	0	－500	0	－500	–	–	–	–	–	–	–	–	–	–	–	–	60	50	20	–	–
630	800	80	50	30	–	–	30	–	–	35	–	–	0	－750	0	－750	0	－750	–	–	–	–	–	–	–	–	–	–	–	–	70	60	23	–	–
800	1000	90	60	40	–	–	40	–	–	45	–	–	0	－1000	0	－1000	0	－1000	–	–	–	–	–	–	–	–	–	–	–	–	80	60	35	–	–
1000	1250	100	70	50	–	–	50	–	–	60	–	–	0	－1250	0	－1250	0	－1250	–	–	–	–	–	–	–	–	–	–	–	–	100	60	45	–	–
1250	1600	120	–	–	–	–	–	–	–	–	–	–	0	－1600	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	120	–	–	–	–
1600	2000	140	–	–	–	–	–	–	–	–	–	–	0	－2000	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	140	–	–	–	–

[Примечания]
1) Эти требования должны применяться к подшипникам серии диаметров 0, 1, 2, 3 и 4.
2) Эти требования должны применяться к радиальным шарикоподшипникам и радиально-упорным шарикоподшипникам.
3) Они должны применяться к отдельным кольцам подшипников, изготовленным для согласованных парных или пакетных подшипников.
4) Также применимо к внутреннему кольцу с коническим отверстием d ≧ 50 мм.

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(3) Наружное кольцо (внешний диаметр)

Единица измерения: мкм

Номинальный наружный диам. D mm		Single plane mean outside diameter deviation Δ D mp										Single outside diameter deviation Δ D s 1）				Single plane				изменение наружного диаметра V D sp											Mean outside diameter variation V D mp
																Diameter series 7, 8, 9				Diameter series 0, 1				Diameter series 2, 3, 4				Диам. series 1）	Shielded/sealed type
																													Diameter series
																													2,3,4	0,1,2,3,4
		class 0		class 6		class 5		class 4		class 2		class 4 5)		class 2		class 0 2)	class 6 2)	class 5 5)	class 4 5 )	class 0 2)	class 6 2)	class 5 5)	class 4 5)	class 0 2)	class 6 2)	класс 5 5)	class 4 5)	class 2	class 0 2)	class 6 2)	class 0 2)	class 6 2)	class 5	class 4	class 2
over	up to	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	верхний	нижний	верхний	нижний	макс.				макс.				макс.				макс.	макс.		макс.
–	2,5	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	10	9	6	5	3	2	1,5
2,5	6	–	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	10	9	6	5	3	2	1,5
6	18	0	－8	0	－7	0	－5	0	－4	0	－2,5	0	－4	0	－2,5	10	9	5	4	8	7	4	3	6	5	4	3	2,5	10	9	6	5	3	2	1,5
18	30	0	－9	0	－8	0	－6	0	－5	0	－4	0	－5	0	－4	12	10	6	5	9	8	5	4	7	6	5	4	4	12	10	7	6	3	2,5	2
30	50	0	－11	0	－9	0	－7	0	－6	0	－4	0	－6	0	－4	14	11	7	6	11	9	5	5	8	7	5	5	4	16	13	8	7	4	3	2
50	80	0	－13	0	－11	0	－9	0	－7	0	－4	0	－7	0	－4	16	14	9	7	13	11	7	5	10	8	7	5	4	20	16	10	8	5	3,5	2
80	120	0	－15	0	－13	0	－10	0	－8	0	－5	0	－8	0	－5	19	16	10	8	19	16	8	6	11	10	8	6	5	26	20	11	10	5	4	2,5
120	150	0	－18	0	－15	0	－11	0	－9	0	－5	0	－9	0	－5	23	19	11	9	23	19	8	7	14	11	8	7	5	30	25	14	11	6	5	2,5
150	180	0	－25	0	－18	0	－13	0	－10	0	－7	0	－10	0	－7	31	23	13	10	31	23	10	8	19	14	10	8	7	38	30	19	14	7	5	3,5
180	250	0	－30	0	－20	0	－15	0	－11	0	－8	0	－11	0	－8	38	25	15	11	38	25	11	8	23	15	11	8	8	–	–	23	15	8	6	4
250	315	0	－35	0	－25	0	－18	0	－13	0	－8	0	－13	0	－8	44	31	18	13	44	31	14	10	26	19	14	10	8	–	–	26	19	9	7	4
315	400	0	－40	0	－28	0	－20	0	－15	0	－10	0	－15	0	－10	50	35	20	15	50	35	15	11	30	21	15	11	10	–	–	30	21	10	8	5
400	500	0	－45	0	－33	0	－23	0	－17	–	–	0	－17	–	–	56	41	23	17	56	41	17	13	34	25	17	13	–	–	–	34	25	12	9	–
500	630	0	－50	0	－38	0	－28	0	－20	–	–	0	－20	–	–	63	48	28	20	63	48	21	15	38	29	21	15	–	–	–	38	29	14	10	–
630	800	0	－75	0	－45	0	－35	–	–	–	–	–	–	–	–	94	56	35	–	94	56	26	–	55	34	26	–	–	–	–	55	34	18	–	–
800	1000	0	－100	0	－60	0	－50	–	–	–	–	–	–	–	–	125	75	50	–	125	75	38	–	75	45	38	–	–	–	–	75	45	25	–	–
1000	1250	0	－125	0	－75	0	－63	–	–	–	–	–	–	–	–	156	94	63	–	156	94	47	–	94	56	47	–	–	–	–	94	56	31	–	–
1250	1600	0	－160	0	－90	0	－80	–	–	–	–	–	–	–	–	200	113	80	–	200	113	60	–	120	68	60	–	–	–	–	120	68	40	–	–
1600	2000	0	－200	0	－120	–	–	–	–	–	–	–	–	–	–	250	150	–	–	250	150	–	–	150	90	–	–	–	–	–	150	90	–	–	–
2000	2500	0	－250	–	–	–	–	–	–	–	–	–	–	–	–	313	–	–	–	313	–	–	–	188	–	–	–	–	–	–	188	–	–	–	–

PDF (Нажмите здесь)

(4) Наружное кольцо (точность вращения и ширина)

Единица измерения: мкм

Номинальный наружный диам. D мм		Радиальное развод собравшегося наружного кольца подшипника K EA					Perpendicularity Outest Surface Внешнем кольце. наружного кольца подшипника в сборе S шт.0046			Изменение ширины кольца V C S 3）
		Class 0	Class 6	5	Class 0	.	class 2	class 5	class 4	class 2	classes 0,6,5,4,2		classes 0,6	class 5	class 4	class 2
старше	до	макс.					макс.			макс.			верхний	нижний	макс.
–	2,5	15	8	5	3	1,5	8	4	1,5	8	5	1,5	Должен соответствовать допуску Δ B s на d того же подшипника		Должен соответствовать допуску V B s на d того же подшипника	5	2,5	1,5
2,5	6	15	8	5	3	1,5	8	4	1,5	8	5	1,5				5	2,5	1,5
6	18	15	8	5	3	1,5	8	4	1,5	8	5	1,5				5	2,5	1,5
18	30	15	9	6	4	2,5	8	4	1,5	8	5	2,5				5	2,5	1,5
30	50	20	10	7	5	2,5	8	4	1,5	8	5	2,5				5	2,5	1,5
50	80	25	13	8	5	4	8	4	1,5	10	5	4				6	3	1,5
80	120	35	18	10	6	5	9	5	2,5	11	6	5				8	4	2,5
120	150	40	20	11	7	5	10	5	2,5	13	7	5				8	5	2,5
150	180	45	23	13	8	5	10	5	2,5	14	8	5				8	5	2,5
180	250	50	25	15	10	7	11	7	4	15	10	7				10	7	4
250	315	60	30	18	11	7	13	8	5	18	10	7				11	7	5
315	400	70	35	20	13	8	13	10	7	20	13	8				13	8	7
400	500	80	40	23	15	–	15	12	–	23	15	–				15	9	–
500	630	100	50	25	18	–	18	13	–	25	18	–				18	11	–
630	800	120	60	30	–	–	20	–	–	30	–	–				20	–	–
800	1000	140	75	40	–	–	23	–	–	40	–	–				23	–	–
1000	1250	160	85	45	–	–	30	–	–	45	–	–				30	–	–
1250	1600	190	95	60	–	–	45	–	–	60	–	–				45	–	–
1600	2000	220	110	–	–	–	–	–	–	–	–	–				–	–	–
2000	2500	250	–	–	–	–	–	–	–	–	–	–				–	–	–

[Примечания]
1) Применяется к подшипникам серий диаметров 0, 1, 2, 3 и 4.
2) Применяется, когда стопорное кольцо не установлено.
3) Они должны применяться к радиальным шарикоподшипникам и радиально-упорным шарикоподшипникам.
4) Они не должны применяться к фланцевым подшипникам.
5) Они не должны применяться к экранированным подшипникам и подшипникам с уплотнениями.

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(1) Ширина внутреннего и наружного кольца

9p

До

Единица измерения: мкм

Номинальный диаметр отверстия д mm		Single plane mean bore diameter deviation Δ d mp				Single bore diameter deviation Δ d s				Single plane bore diameter variation V d sp		Изменение среднего диаметра отверстия V d mp		Радиальное биение внутреннего кольца подшипника в сборе K			5 ia0668	Axial runout of assembled bearing inner ring S ia			Perpendicularity of inner ring face with respect to the bore S d			Single inner or outer ring width deviation Δ B s , Δ C s		Inner or outer ring width variation V B s , V C s
		Classes 5P, 7P		Class 9P		Classes 5P, 7P		Class 9P		Classes 5P, 7P	Class 9P	Classes 5P, 7P	Класс 9P	Класс 5P	Класс 7P	Класс 9P	Класс 5P	Класс 7P	Класс	. Классия 5P		5P		.0057	Класс 9P	Классы 5p, 7p, 9p		Класс 5p	Класс
СВЕДЕНИЯ
.	верхний	нижний	верхний	нижний	макс.		макс.		макс.			макс.			макс.			верхний	нижний	макс.
–	10	0	－5,1	0	－2,5	0	－5,1	0	－2,5	2,5	1,3	2,5	1,3	3,8	2,5	1,3	7,6	2,5	1,3	7,6	2,5	1,3	0	－25,4	5,1	2,5	1,3
10	18	0	－5,1	0	－2,5	0	－5,1	0	－2,5	2,5	1,3	2,5	1,3	3,8	2,5	1,3	7,6	2,5	1,3	7,6	2,5	1,3	0	－25,4	5,1	2,5	1,3
18	30	0	－5,1	0	－2,5	0	－5,1	0	－2,5	2,5	1,3	2,5	1,3	3,8	3,8	2,5	7,6	3,8	1,3	7,6	3,8	1,3	0	－25,4	5,1	2,5	1,3

PDF (Нажмите здесь)

(2) Наружное кольцо

6 Открытый тип0055

Единица измерения: мкм

Номинальный наружный диам. D мм		Среднее одностороннее отклонение от диаметра Δ D MP				ОДИН ВНУТРЕННЫЙ DIAMETER.0657 V D sp						Mean outside diameter variation V D mp			Radial runout of assembled bearing outer ring K ea			Axial runout of assembled bearing outer ring S шт.			Перпендикулярность наружной поверхности наружного кольца по отношению к торцу S D			Отклонение наружного диаметра фланца одиночного наружного кольца Δ D 1s		Single outer ring flange width deviation Δ C 1s
		Class 5P, 7P		Class 9P		Classes 5P, 7P				Class 9P		Classes 5P, 7P		Class 9P	Classes 5P, 7P		Class 9P	Class 5P	Class 7P	Class 9P	Class 5P	Class 7P	Class 9P	Class 5P	Class 7P	Class 9P	Classes 5P, 7P		Classes 5P, 7P
						Open тип		Экранированный/герметичный тип		Открытый тип		Открытый тип	Экранированный/герметичный тип	Открытый тип	Открытый тип	Экранированный/герметичный тип
Более	До	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний		Нижний	Верхний		Нижний	.	макс.			макс.			макс.			макс.			верхний	нижний	верхний	нижний
–	18	0	－5,1	0	－2,5	0	－5,1	+ 1	－6,1	0	－2,5	2,5	5,1	1,3	2,5	5,1	1,3	5,1	3,8	1,3	7,6	5,1	1,3	7,6	3,8	1,3	0	－25,4	0	－50,8
18	30	0	－5,1	0	－3,8	0	－5,1	+ 1	－6,1	0	－3,8	2,5	5,1	2	2,5	5,1	2	5,1	3,8	2,5	7,6	5,1	2,5	7,6	3,8	1,3	0	－25,4	0	－50,8
30	50	0	－5,1	0	－3,8	0	－5,1	+ 1	－6,1	0	－3,8	2,5	5,1	2	2,5	5,1	2	5,1	5,1	2,5	7,6	5,1	2,5	7,6	3,8	1,3	0	－25,4	0	－50,8

PDF (Нажмите здесь)

(1) Внутреннее кольцо

Единица измерения: мкм

Nominal bore diameter d mm		Single plane mean bore diameter deviation Δ d mp								Single bore diameter deviation Δ d s				Single plane изменение диаметра отверстия V d sp					Mean bore diameter variation V d mp					Radial runout of assembled bearing inner ring K ia					perpendicularity of inner ring face with относительно отверстия S d			осевое биение внутреннего кольца подшипника в сборе S ia		Отклонение ширины одного внутреннего кольца Δ B S
		Класс 0, 6x		Классы 6, 5		Класс 4		Класс 2		Класс 4		Класс 2		класс 4		. 6		Класс 5	Класс 4	Класс 2	Классы 0, 6x	Класс 6	Класс 5	Класс 4	Класс 2	КЛАССА 0,6X	КЛАСС 2	КЛАССА 0,6X		.	class 4	class 2	class 5	class 4	class 2	class 4	class 2	class 0		class 6X		class 6		classes 5, 4		class 2
over	up to	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	нижний	макс.					макс.					макс.					макс.			макс.		Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верх.	0	－12	0	－7 1)	0	－5	0	－4	0	－5	0	－4	12	–	5	4	2,5	9	–	5	4	1,5	15	–	5	3	2	7	3	1,5	3	2	0	－120	0	－50	–	–	0	－200	0	－200
10	18	0	－12	0	－7	0	－5	0	－4	0	－5	0	－4	12	7	5	4	2,5	9	5	5	4	1,5	15	7	5	3	2	7	3	1,5	3	2	0	－120	0	－50	0	－120	0	－200	0	－200
18	30	0	－12	0	－8	0	－6	0	－4	0	－6	0	－4	12	8	6	5	2,5	9	6	5	4	1,5	18	8	5	3	2,5	8	4	1,5	4	2,5	0	－120	0	－50	0	－120	0	－200	0	－200
30	50	0	－12	0	－10	0	－8	0	－5	0	－8	0	－5	12	10	8	6	3	9	8	5	5	2	20	10	6	4	2,5	8	4	2	4	2,5	0	－120	0	－50	0	－120	0	－240	0	－240
50	80	0	－15	0	－12	0	－9	0	－5	0	－9	0	－5	15	12	9	7	4	11	9	6	5	2	25	10	7	4	3	8	5	2	4	3	0	－150	0	－50	0	－150	0	－300	0	－300
80	120	0	－20	0	－15	0	－10	0	－6	0	－10	0	－6	20	15	11	8	5	15	11	8	5	2,5	30	13	8	5	3	9	5	2,5	5	3	0	－200	0	－50	0	－200	0	－400	0	－400
120	180	0	－25	0	－18	0	－13	0	－7	0	－13	0	－7	25	18	14	10	7	19	14	9	7	3,5	35	18	11	6	4	10	6	3,5	7	4	0	－250	0	－50	0	－250	0	－500	0	－500
180	250	0	－30	0	－22	0	－15	0	－8	0	－15	0	－8	30	22	17	11	7	23	16	11	8	4	50	20	13	8	5	11	7	5	8	5	0	－300	0	－50	0	－300	0	－600	0	－600
250	315	0	－35	0	－25 1)	0	－18	0	－8	0	－18	0	－8	35	25	19	12	8	26	19	13	9	5	60	30	13	9	6	13	8	5,5	9	6	0	－350	0	－50	0	－350	0	－700	0	－700
315	400	0	－40	0	－30 1)	–	–	–	–	–	–	–	–	40	30	23	–	–	30	23	15	–	–	70	35	15	–	–	15	–	–	–	–	0	－400	0	－50	0	－400	0	－800 2)	–	–
400	500	0	－45	0	－35 1)	–	–	–	–	–	–	–	–	45	35	28	–	–	34	26	17	–	–	80	40	20	–	–	17	–	–	–	–	0	－450	0	－50	0	－450	0	－900 2)	–	–
500	630	0	－60	0	－40 1)	–	–	–	–	–	–	–	–	60	40	35	–	–	40	30	20	–	–	90	50	25	–	–	20	–	–	–	–	0	－500	–	–	0	－500	0	－1100 2)	–	–
630	800	0	－75	0	－50 1)	–	–	–	–	–	–	–	–	75	50	45	–	–	45	38	25	–	–	100	60	30	–	–	25	–	–	–	–	0	－750	–	–	0	－750	0	－1600 2)	–	–
800	1000	0	－100	0	－60 1)	–	–	–	–	–	–	–	–	100	60	60	–	–	55	45	30	–	–	115	75	37	–	–	30	–	–	–	–	0	－1000	–	–	0	－1000	0	－2000 2)	–	–

PDF (Нажмите здесь)

(2-1) Наружное кольцо

9005 9005 9005 9005 9005 класса 277777.

Единица измерения: мкм

Номинальный наружный диаметр D мм		Отклонение среднего наружного диаметра в одной плоскости Δ D mp								Single outside diameter deviation Δ D s				Single plane outside diameter variation V D sp					Mean outside diameter variation V D mp					Радиальное биение наружного кольца подшипника в сборе K шт.					перпендикулярность наружной поверхности наружного кольца относительно торца S D 3)			Осевой развод собравшегося наружного кольца подшипника S EA 3)
		3)
3)
3)
3)
3).		Класс 2		Класс 4		Класс 2		Классы 0, 6x	Класс 6	Класс 5	Класс 4	Класс 2	КЛАСС 0, 6x	CLASS 6	.0056 Класс 4	Класс 2	Классы 0,6X	Класс 6	Класс 5	Класс 4	Класс 2	Класс 5	Класс 4	класс 2	40057	класс 2	40057	класса 2	40057
over	up to	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	нижний	макс.					макс.					макс.					макс.			макс.
–	18	0	－12	0	－8 1)	0	－6	0	－5	0	－6	0	－5	12	–	6	5	4	9	–	5	4	2,5	18	–	6	4	2,5	8	4	1,5	5	2,5
18	30	0	－12	0	－8	0	－6	0	－5	0	－6	0	－5	12	8	6	5	4	9	6	5	4	2,5	18	9	6	4	2,5	8	4	1,5	5	2,5
30	50	0	－14	0	－9	0	－7	0	－5	0	－7	0	－5	14	9	7	5	4	11	7	5	5	2,5	20	10	7	5	2,5	8	4	2	5	2,5
50	80	0	－16	0	－11	0	－9	0	－6	0	－9	0	－6	16	11	8	7	4	12	8	6	5	2,5	25	13	8	5	4	8	4	2,5	5	4
80	120	0	－18	0	－13	0	－10	0	－6	0	－10	0	－6	18	13	10	8	5	14	10	7	5	3	35	18	10	6	5	9	5	3	6	5
120	150	0	－20	0	－15	0	－11	0	－7	0	－11	0	－7	20	15	11	8	5	15	11	8	6	3,5	40	20	11	7	5	10	5	3,5	7	5
150	180	0	－25	0	－18	0	－13	0	－7	0	－13	0	－7	25	18	14	10	7	19	14	9	7	4	45	23	13	8	5	10	5	4	8	5
180	250	0	－30	0	－20	0	－15	0	－8	0	－15	0	－8	30	20	15	11	8	23	15	10	8	5	50	25	15	10	7	11	7	5	10	7
250	315	0	－35	0	－25	0	－18	0	－9	0	－18	0	－9	35	25	19	14	8	26	19	13	9	5	60	30	18	11	7	13	8	6	10	7
315	400	0	－40	0	－28	0	－20	0	－10	0	－20	0	－10	40	28	22	15	10	30	21	14	10	6	70	35	20	13	8	13	10	7	13	8
400	500	0	－45	0	－33 1)	–	–	–	–	–	–	–	–	45	33	26	–	–	34	25	17	–	–	80	40	24	–	–	17	–	–	–	–
500	630	0	－50	0	－38 1)	–	–	–	–	–	–	–	–	60	38	30	–	–	38	29	20	–	–	100	50	30	–	–	20	–	–	–	–
630	800	0	－75	0	－45 1)	–	–	–	–	–	–	–	–	80	45	38	–	–	55	34	25	–	–	120	60	36	–	–	25	–	–	–	–
800	1000	0	－100	0	－60 1)	–	–	–	–	–	–	–	–	100	60	50	–	–	75	45	30	–	–	140	75	43	–	–	30	–	–	–	–
1000	1250	0	－125	0	－80 1)	–	–	–	–	–	–	–	–	130	75	65	–	–	90	56	38	–	–	160	85	52	–	–	38	–	–	–	–
1250	1600	0	－160	0	－100 1)	–	–	–	–	–	–	–	–	170	90	90	–	–	100	68	50	–	–	180	95	62	–	–	50	–	–	–	–

PDF (Нажмите здесь)

(2-2) Наружное кольцо

0055

Единица измерения: мкм

Номинальный диаметр отверстия d мм		Отклонение ширины одинарного наружного кольца Δ C s
		class 6X		classes 0,6,5,4,2
over	up to	upper	lower	upper	lower
–	10	0	－100	Должен соответствовать допуску Δ B s на d того же подшипника
10	18	0	－100
18	30	0	－100
30	50	0	－100
50	80	0	－100
80	120	0	－100
120	180	0	－100
180	250	0	－100
250	315	0	－100
315	400	0	－100
400	500	0	－100
500	630	–	–
630	800	–	–
800	1000	–	–

[Примечания]
1) Значения класса 6 предписаны стандартами JTEKT.
2) Они должны применяться к подшипникам класса точности 5.
3) Эти требования не должны применяться к фланцевым подшипникам.

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(3) Ширина подшипника в сборе и полезная ширина

Единица измерения: мкм

Номинальный диаметр отверстия d mm		Actual bearing width deviation Δ T s										Actual effective inner sub-unit width deviation Δ T 1s								Actual effective outer ring width deviation Δ T 2S
		Класс 0		Класс 6x		Класс 6		Классы 5, 4		Класс 2		Классия 0 9007 9057		. 0714 Классы 5, 4 級		Класс 2		Класс 0		Класс 6x		КЛАСС 5, 4 級		Класс 2
Более	до
	до
	до
.	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower
–	10	＋200	0	＋100	0	–	–	＋200	－200	＋200	－200	＋100	0	＋50	0	＋100	－100	＋100	－100	＋100	0	＋50	0	＋100	－100	＋100	－100
10	18	＋200	0	＋100	0	＋200	0	＋200	－200	＋200	－200	＋100	0	＋50	0	＋100	－100	＋100	－100	＋100	0	＋50	0	＋100	－100	＋100	－100
18	30	＋200	0	＋100	0	＋200	0	＋200	－200	＋200	－200	＋100	0	＋50	0	＋100	－100	＋100	－100	＋100	0	＋50	0	＋100	－100	＋100	－100
30	50	＋200	0	＋100	0	＋200	0	＋200	－200	＋200	－200	＋100	0	＋50	0	＋100	－100	＋100	－100	＋100	0	＋50	0	＋100	－100	＋100	－100
50	80	＋200	0	＋100	0	＋200	0	＋200	－200	＋200	－200	＋100	0	＋50	0	＋100	－100	＋100	－100	＋100	0	＋50	0	＋100	－100	＋100	－100
80	120	＋200	－200	＋100	0	＋200	－200	＋200	－200	＋200	－200	＋100	－100	＋50	0	＋100	－100	＋100	－100	＋100	－100	＋50	0	＋100	－100	＋100	－100
120	180	＋350	－250	＋150	0	＋350	－250	＋350	－250	＋200	－250	＋150	－150	＋50	0	＋150	－150	＋100	－100	＋200	－100	＋100	0	＋200	－100	＋100	－150
180	250	＋350	－250	＋150	0	＋350	－250	＋350	－250	＋200	－300	＋150	－150	＋50	0	＋150	－150	＋100	－150	＋200	－100	＋100	0	＋200	－100	＋100	－150
250	315	＋350	－250	＋200	0	+ 350	－250	＋350	－250	＋200	－300	＋150	－150	＋100	0	＋150	－150	＋100	－150	＋200	－100	＋100	0	＋200	－100	＋100	－150
315	400	＋400	－400	＋200	0	+ 400	－400	＋400	－400 1)	–	–	＋200	－200	＋100	0	＋200	－200 1)	–	–	＋200	－200	＋100	0	＋200	－200 1)	–	–
400	500	＋450	－450	＋200	0	+ 400	－400	＋450	－450 1)	–	–	+ 225	－225	＋100	0	+ 225	－225 1)	–	–	+ 225	－225	＋100	0	＋225	－225 1)	–	–
500	630	＋500	－500	–	–	+ 500	－500	＋500	－500 1)	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
630	800	＋600	－600	–	–	+ 600	－600	＋600	－600 1)	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–
800	1000	＋750	－750	–	–	+ 750	－750	＋750	－750 1)	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–

[Примечание] 1) Они должны применяться к подшипникам класса точности 5.

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(1) Внутреннее кольцо, ширина наружного кольца и общая ширина

50056 50056

Единица измерения: мкм

Nominal bore diameter d mm		Single plane mean bore diameter deviation Δ d mp		Single plane bore diameter variation V d sp	Mean bore diameter вариант V d mp	радиальное биение внутреннего кольца подшипника в сборе K ia	Отклонение ширины одинарного наружного или внутреннего кольца Δ B s , Δ C s		Actual overall inner rings/outer rings width deviation
									Double-row T s		Four-row Δ T s , Δ W s
over	up to	upper	lower	max.	макс.	макс.	верхний	нижний	верхний	нижний	верхний	нижний
30 7	0	－12	12	9	20	0	－120	+ 240	－240	–	–
50	80	0	－15	15	11	25	0	－150	＋300	－300	–	–
80	120	0	－20	20	15	30	0	－200	＋400	－400	＋500	－500
120	180	0	－25	25	19	35	0	－250	＋500	－500	＋600	－600
180	250	0	－30	30	23	50	0	－300	＋600	－600	＋750	－750
250	315	0	－35	35	26	60	0	－350	＋700	－700	＋900	－900
315	400	0	－40	40	30	70	0	－400	＋800	－800	＋1000	－1000
400	500	0	－45	45	34	80	0	－450	＋900	－900	＋1200	－1200
500	630	0	－60	60	40	90	0	－500	＋1000	－1000	＋1200	－1200
630	800	0	－75	75	45	100	0	－750	＋1500	－1500	–	–
800	1000	0	－100	100	55	115	0	－1000	＋1500	－1500	–	–

PDF (Нажмите здесь)

(2) Наружное кольцо

Единица измерения: мкм

Номинальный наружный диаметр D мм		Среднее отклонение наружного диаметра в одной плоскости Δ D mp		Single plane outside diameter variation V D sp	Mean outside diameter variation V D mp	Radial runout of assembled bearing наружное кольцо K шт.
свыше	до	верхнее	нижнее	макс.	макс.	макс.
50	80	0	－16	16	12	25
80	120	0	－18	18	14	35
120	150	0	－20	20	15	40
150	180	0	－25	25	19	45
180	250	0	－30	30	23	50
250	315	0	－35	35	26	60
315	400	0	－40	40	30	70
400	500	0	－45	45	34	80
500	630	0	－50	60	38	100
630	800	0	－75	80	55	120
800	1000	0	－100	100	75	140
1000	1250	0	－125	130	90	160
1250	1600	0	－160	170	100	180

PDF (Нажмите здесь)

(1) Внутреннее кольцо

Класс 3

Единица измерения: мкм

Применяемый тип подшипника	Номинальный диаметр отверстия d , мм (1/25,4)		Отклонение диаметра одного отверстия Δ D S
			Класс 4		Класс 2		Класс 3		Класс 0		.		lower	upper	lower	upper	lower	upper	lower	upper	lower
	All types	–	76,2 (3,0)	＋13	0	＋13	0	＋13	0	＋13	0	＋8	0
76,2 (3,0)		266,7 (10,5)	＋25	0	＋25	0	＋13	0	＋13	0	＋8	0
266,7 (10,5)		304,8 (12,0)	＋25	0	＋25	0	＋13	0	＋13	0	＋8	0
304,8 (12,0)		609,6 (24,0)	＋51	0	＋51	0	＋25	0	–	–	–	–
609,6 (24,0)		914,4 (36,0)	＋76	0	–	–	＋38	0	–	–	–	–
914,4 (36,0)		1219,2 (48,0)	＋102	0	–	–	＋51	0	–	–	–	–
1219,2 (48,0)		–	＋127	0	–	–	＋76	0	–	–	–	–

PDF (Нажмите здесь)

(2) Наружное кольцо

Единица измерения: мкм

Applied bearing type	Nominal outside diameter D , mm（1/25. 4）		Deviation of a single outside diameter　 Δ D s
			Class 4		Class 2		Класс 3		Class 0		Class 00
	over	up to	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower
Все типы	–	266,7 (10,5)	＋25	0	＋25	0	＋13	0	＋13	0	＋8	0
	266,7 (10,5)	304,8 (12,0)	＋25	0	＋25	0	＋13	0	＋13	0	＋8	0
	304,8 (12,0)	609,6 (24,0)	＋51	0	＋51	0	＋25	0	–	–	–	–
	609,6 (24,0)	914,4 (36,0)	＋76	0	＋76	0	＋38	0	–	–	–	–
	914,4 (36,0)	1219,2 (48,0)	＋102	0	–	–	＋51	0	–	–	–	–
	1219,2 (48,0)	–	＋127	0	–	–	＋76	0	–	–	–	–

PDF (Нажмите здесь)

(3) Радиальное биение внутреннего/наружного кольца подшипника в сборе

Единица измерения: мкм

Применяемый тип подшипника	Номинальный наружный диаметр D , мм（1/25,4）		Радиальное биение внутреннего/наружного кольца　 K ia , K ea
			Class 4	Class 2	Class 3	Class 0	Class 00
	over	up to	max.	макс.	макс.	макс.	макс.
Все типы	–	266,7 (10,5)	51	38	8	4	2
	266,7 (10,5)	304,8 (12,0)	51	38	8	4	2
	304,8 (12,0)	609,6 (24,0)	51	38	18	–	–
	609,6 (24,0)	914,4 (36,0)	76	51	51	–	–
	914,4 (36,0)	1219.2 (48,0)	76	–	76	–	–
	1219,2 (48,0)	–	76	–	76	–	–

PDF (Нажмите здесь)

(4) Ширина подшипника и общая ширина в сборе

Единица измерения: мкм

Применяемый тип подшипника	Номинальный диаметр отверстия d , мм (1/25,4)		Nominal outside diameter D , mm（1/25. 4）		Deviation of the actual bearing width and overall width of inner rings/outer rings　 Δ T s , Δ W S
					Класс 4		Класс 2		Класс 3		Классы 0,00
	Сверх	до	СВЕДЕНИЯ	до	до	СВЕДЕНИЯ	до	до	.0057	нижняя	верхняя	нижняя	верхняя	нижняя
Однорядная	–	101,6 (4,0)	–	–	＋203	0	＋203	0	＋203	－203	＋203	－203
	101,6 (4,0)	266,7 (10,5)			＋356	－254	＋203	0	＋203	－203	＋203	－203
	266,7 (10,5)	304,8 (12,0)	–	–	＋356	－254	＋203	0	＋203	－203	＋203	－203 1)
	304,8 (12,0)	609,6 (24,0)	–	508,0 (20,0)	–	–	＋381	－381	＋203	－203	–	–
	304,8 (12,0)	609,6 (24,0)	508,0 (20,0)	–	–	–	＋381	－381	＋381	－381	–	–
	609,6 (24,0)		–	–	＋381	－381	–	–	＋381	－381	–	–
Двухрядный	–	101,6 (4,0)	–	–	＋406	0	＋406	0	＋406	－406	＋406	－406
	101,6 (4,0)	266,7 (10,5)	–	–	+ 711	－508	＋406	－203	＋406	－406	＋406	－406
	266,7 (10,5)	304,8 (12,0)	–	–	+ 711	－508	＋406	－203	＋406	－406	＋406	－406 1)
	304,8 (12,0)	609,6 (24,0)	–	508,0 (20,0)	–	–	+ 762	－762	＋406	－406	–	–
	304,8 (12,0)	609,6 (24,0)	508,0 (20,0)	–	–	–	+ 762	－762	+ 762	－762	–	–
	609,6 (24,0)		–	–	+ 762	－762	–	–	＋762	－762	–	–
Двухрядный (тип TNA)	–	127,0 (5,0)	–	–	–	–	＋254	0	＋254	0	–	–
	127,0 (5,0)		–	–	–	–	+ 762	0	+ 762	0	–	–
Четырехрядный	Общий диапазон размеров		–	–	＋1524	－1524	＋1524	－1524	＋1524	－1524	＋1524	－1524

[Примечание] 1) Они должны применяться к подшипникам класса 0.

PDF (Нажмите здесь)

(1) Диаметр отверстия и ширина внутреннего кольца и ширина подшипника в сборе

Единица измерения: мкм

Nominal bore diameter d mm		Deviation of a single bore diameter Δ d s								Deviation of a single inner ring width Δ B s								Отклонение фактической ширины подшипника Δ T s
		Класс ПК		Класс PN		Класс ПК		Class PB		Class PK		Class PN		Class PC		Class PB		Class PK		Class PN		Class PC		Class PB
over	up to	upper	Нижняя	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	. 0056 lower	upper	lower	upper	lower	upper	lower	upper	lower	upper	lower
10	18	0	－12	0	－12	0	－7	0	－5	0	－100	0	－50	0	－200	0	－200	＋200	0	＋100	0	＋200	－200	＋200	－200
18	30	0	－12	0	－12	0	－8	0	－6	0	－100	0	－50	0	－200	0	－200	＋200	0	＋100	0	＋200	－200	＋200	－200
30	50	0	－12	0	－12	0	－10	0	－8	0	－100	0	－50	0	－200	0	－200	＋200	0	＋100	0	＋200	－200	＋200	－200
50	80	0	－15	0	－15	0	－12	0	－9	0	－150	0	－50	0	－300	0	－300	＋200	0	＋100	0	＋200	－200	＋200	－200
80	120	0	－20	0	－20	0	－15	0	－10	0	－150	0	－50	0	－300	0	－300	＋200	－200	＋100	0	＋200	－200	＋200	－200
120	180	0	－25	0	－25	0	－18	0	－13	0	－200	0	－50	0	－300	0	－300	＋350	－250	＋150	0	＋350	－250	＋200	－250
180	250	0	－30	0	－30	0	－22	0	－15	0	－200	0	－50	0	－350	0	－350	＋350	－250	＋150	0	＋350	－250	＋200	－300
250	315	0	－35	0	－35	0	－22	0	－15	0	－200	0	－50	0	－350	0	－350	＋350	－250	＋200	0	＋350	－300	＋200	－300

PDF (Нажмите здесь)

(2) Наружный диаметр и ширина наружного кольца и радиальное биение внутреннего кольца/наружного кольца подшипника в сборе

Единица измерения: мкм

Nominal outside diameter D mm		Deviation of a single outside diameter Δ D s								Deviation of a single outer ring width Δ C s								Радиальное биение внутреннего/наружного кольца K ia , K ea
		Class PK		Class PN		Class PC		Class PB		Class PK		Class PN		Class PC		Class PB		Класс PK	Class PN	Class PC	Class PB
Более	до	Верхний	Нижний	Верхний	Нижний	Нижний	Верхний	Нижний								0056 Нижняя	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	Верхний	Нижний	7.	макс.	макс.	макс.
18	30	0	－12	0	－12	0	－8	0	－6	0	－150	0	－100	0	－150	0	－150	18	18	5	3
30	50	0	－14	0	－14	0	－9	0	－7	0	－150	0	－100	0	－150	0	－150	20	20	6	3
50	80	0	－16	0	－16	0	－11	0	－9	0	－150	0	－100	0	－150	0	－150	25	25	6	4
80	120	0	－18	0	－18	0	－13	0	－10	0	－200	0	－100	0	－200	0	－200	35	35	6	4
120	150	0	－20	0	－20	0	－15	0	－11	0	－200	0	－100	0	－200	0	－200	40	40	7	4
150	180	0	－25	0	－25	0	－18	0	－13	0	－200	0	－100	0	－250	0	－250	45	45	8	4
180	250	0	－30	0	－30	0	－20	0	－15	0	－250	0	－100	0	－250	0	－250	50	50	10	5
250	315	0	－35	0	－35	0	－25	0	－18	0	－250	0	－100	0	－300	0	－300	60	60	11	5
315	400	0	－40	0	－40	0	－28	–	–	0	－250	0	－100	0	－300	–	–	70	70	13	–

[Примечание] 1) Подшипники с дополнительным кодом “J” перед номером подшипника Ex. JHM720249/JHM720210 и т.п.

PDF (Нажмите здесь)

(1) Обойма вала и центральная обойма

Единица измерения: мкм

Nominal bore diameter of shaft or central race d or d 2 ，mm		Single plane mean bore diameter deviation Δ d mp or Δ d 2MP				Изменение диаметра отверстия в одной плоскости V d sp или V d 2sp		2sp				0003 S I 1) 2)
		Классы 0, 6, 5		КЛАСС 4		КЛАСС 0, 6, 5	КЛАСС 4	. 5	класс 4
свыше	до	верхний	нижний	верхний	нижний	макс.		макс.
–	18	0	－8	0	－7	6	5	10	5	3	2
18	30	0	－10	0	－8	8	6	10	5	3	2
30	50	0	－12	0	－10	9	8	10	6	3	2
50	80	0	－15	0	－12	11	9	10	7	4	3
80	120	0	－20	0	－15	15	11	15	8	4	3
120	180	0	－25	0	－18	19	14	15	9	5	4
180	250	0	－30	0	－22	23	17	20	10	5	4
250	315	0	－35	0	－25	26	19	25	13	7	5
315	400	0	－40	0	－30	30	23	30	15	7	5
400	500	0	－45	0	－35	34	26	30	18	9	6
500	630	0	－50	0	－40	38	30	35	21	11	7
630	800	0	－75	0	－50	55	40	40	25	13	8
800	1000	0	－100	–	–	75	–	45	30	15	–
1000	1250	0	－125	–	–	95	–	50	35	18	–

[Примечания]
1) Двойные упорные шарикоподшипники должны быть включены в d одинарных упорных шарикоподшипников той же серии диаметров и с номинальным наружным диаметром.
2) Применяется только к упорным шарикоподшипникам и упорным цилиндрическим роликоподшипникам с углом контакта 90°.

PDF (Нажмите здесь)

(2) Втулка корпуса

Единица измерения: мкм

Номинальный наружный диаметр D мм		Среднее отклонение наружного диаметра в одной плоскости Δ D mp				Single plane outside diameter variation V D sp		Race raceway to back face thickness variation S e 1）2）
		classes 0, 6 , 5		Класс 4		Классы 0, 6, 5	Класс 4	Классы 0, 6, 5, 4
Сверх.0057	макс.		макс.
10	18	0	－11	0	－7	8	5	Должен соответствовать допуску S i на d или d 2 того же подшипника
18	30	0	－13	0	－8	10	6
30	50	0	－16	0	－9	12	7
50	80	0	－19	0	－11	14	8
80	120	0	－22	0	－13	17	10
120	180	0	－25	0	－15	19	11
180	250	0	－30	0	－20	23	15
250	315	0	－35	0	－25	26	19
315	400	0	－40	0	－28	30	21
400	500	0	－45	0	－33	34	25
500	630	0	－50	0	－38	38	29
630	800	0	－75	0	－45	55	34
800	1000	0	－100	0	－60	75	45
1000	1250	0	－125	–	–	95	–
1250	1600	0	－160	–	–	120	–

[Примечания]
1) Они должны применяться только к кольцу с плоской задней поверхностью.
2) Применяется только к упорным шарикоподшипникам и упорным цилиндрическим роликоподшипникам с углом контакта 90°.

PDF (Нажмите здесь)

(3) Высота подшипника и высота центрального кольца

Единица измерения: мкм

Nominal bore diameter d mm		Single direction		Double direction
		Deviation of the actual bearing height Δ T s		Deviation of the actual bearing height Δ T 1s 1）		Deviation of the actual bearing height Δ T 2s 1）		Deviation of a single central race height B Δ B s 1）
		class 0		class 0		class 0		class 0
over	up to	upper	lower	upper	lower	upper	lower	upper	lower
–	30	0	－75	+ 50	－150	0	－75	0	－50
30	50	0	－100	+ 75	－200	0	－100	0	－75
50	80	0	－125	+ 100	－250	0	－125	0	－100
80	120	0	－150	+ 125	－300	0	－150	0	－125
120	180	0	－175	+ 150	－350	0	－175	0	－150
180	250	0	－200	+ 175	－400	0	－200	0	－175
250	315	0	－225	+ 200	－450	0	－225	0	－200
315	400	0	－300	+ 250	－600	0	－300	0	－250

[Примечание]
1) Двойные упорные шарикоподшипники должны быть включены в d однонаправленных упорных шарикоподшипников той же серии диаметров и номинального наружного диаметра.

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(1) Обойма вала

Единица измерения: мкм

Nominal bore diameter d mm		Single plane mean bore diameter deviation Δ D mp		Single plane bore diameter variation V d sp	Refer .
					перпендикулярность торца внутреннего кольца относительно отверстия S d	Фактическое отклонение высоты подшипника Δ T s
свыше	до	верхний	нижний	макс.	макс.	верхний	нижний
50	80	0	－15	11	25	+ 150	－150
80	120	0	－20	15	25	+ 200	－200
120	180	0	－25	19	30	+ 250	－250
180	250	0	－30	23	30	+ 300	－300
250	315	0	－35	26	35	+ 350	－350
315	400	0	－40	30	40	+ 400	－400
400	500	0	－45	34	45	+ 450	－450

[Примечание] Значения, выделенные курсивом, предписаны стандартами JTEKT.

PDF (Нажмите здесь)

(2) Втулка корпуса

Единица измерения: мкм

Номинальный наружный диаметр D ,мм		Среднее отклонение наружного диаметра в одной плоскости Δ D м.п.0057		до	верхний	нижний
120	180	0	－25
180	250	0	－30
250	315	0	－35
315	400	0	－40
400	500	0	－45
500	630	0	－50
630	800	0	－75
800	1000	0	－100

PDF (Нажмите здесь)

Теоретическое коническое отверстие

Коническое отверстие с отклонением среднего диаметра отверстия в одной плоскости

(1) Основное коническое отверстие (конусность 1:12)

Единица измерения: мкм

Nominal bore diameter d ,mm		Δ d mp		Δ d 1mp － Δ d mp		V d sp 1）
свыше	до	верхний	нижний	верхний	нижний	макс.
–	10	＋22	0	＋15	0	9
10	18	＋27	0	＋18	0	11
18	30	＋33	0	＋21	0	13
30	50	＋39	0	＋25	0	16
50	80	＋46	0	＋30	0	19
80	120	＋54	0	＋35	0	22
120	180	＋63	0	＋40	0	40
180	250	＋72	0	＋46	0	46
250	315	＋81	0	＋52	0	52
315	400	＋89	0	＋57	0	57
400	500	＋97	0	＋63	0	63
500	630	＋110	0	＋70	0	70
630	800	＋125	0	＋80	0	–
800	1000	＋140	0	＋90	0	–
1000	1250	＋165	0	＋105	0	–
1250	1600	＋195	0	＋125	0	–

PDF (Нажмите здесь)

(2) Основное коническое отверстие (конусность 1:30)

нижний макс.

Единица измерения: мкм

Nominal bore diameter d ,mm		Δ d mp		Δ d 1mp － Δ d mp		V d sp 1）
свыше	до	верхний	нижний
–	50	＋15	0	＋30	0	19
50	80	＋15	0	＋30	0	19
80	120	＋20	0	＋35	0	22
120	180	＋25	0	＋40	0	40
180	250	＋30	0	＋46	0	46
250	315	＋35	0	＋52	0	52
315	400	＋40	0	＋57	0	57
400	500	＋45	0	＋63	0	63
500	630	＋50	0	＋70	0	70

PDF (Нажмите здесь)

[Примечание] 1) Они должны применяться ко всем радиальным плоскостям с коническим отверстием, не применяются к подшипникам серии диаметров 7, 8.

[Примечание]

(1) Допуски на наружные диаметры фланцев

Единица измерения: мкм

Номинальное наружное кольцо Внешнее кольцевое кольцо. Внешний диаметр D 1 (MM)		Отклонение однородного кольца. фиксирующий фланец
		над	до	верхний	нижний	верхний	нижний
–	6	0	－36	＋220	－36
6	10	0	－36	＋220	－36
10	18	0	－43	＋270	－43
18	30	0	－52	＋330	－52
30	50	0	－62	＋390	－62
50	80	0	－74	＋460	－74

[уведомление] Точность исключения может отличаться от указанной выше. В этом случае свяжитесь с JTEKT.

PDF (Нажмите здесь)

(2) Допуски и допустимые значения ширины фланцев и допустимые значения точности вращения относительно фланцев

5104

Единица измерения: мкм

Номинальный наружный диаметр D (мм)		Отклонение однородного кольца. C 1s 1)		Перпендикулярность внешней поверхности наружного кольца относительно задней поверхности фланца S D1						Осевое биение заднего фланца наружного кольца подшипника в сборе S ea1
				Радиальные шарикоподшипники и радиально-упорные шарикоподшипники			Конические роликоподшипники			Радиально-упорные шарикоподшипники Конические роликоподшипники
		классы 0, 6, 5, 4, 2		классы 0, 6	класс 5	класс 4	класс 2	класс 5	класс 4	класс 2	класс 5	класс 4	класс 2	класс 5	класс 4	класс 2	класс 4	класс 2
свыше	до	верхний	нижний	макс.				макс.			макс.			макс.			макс.
–	2,5	Должен соответствовать допуску Δ B с по d того же класса и подшипник		Должен соответствовать допуску V B s по d того же класса и подшипник	5	2,5	1,5	8	4	1,5	8	4	1,5	11	7	3	7	4
2,5	6				5	2,5	1,5	8	4	1,5	8	4	1,5	11	7	3	7	4
6	18				5	2,5	1,5	8	4	1,5	8	4	1,5	11	7	3	7	4
18	30				5	2,5	1,5	8	4	1,5	8	4	1,5	11	7	4	7	4
30	50				5	2,5	1,5	8	4	1,5	8	4	2	11	7	4	7	4
50	80				6	3	1,5	8	4	1,5	8	4	2,5	14	7	6	7	6

[Примечание] 1) Они должны применяться к шарикоподшипникам с желобками, т. е. радиальным шарикоподшипникам, радиально-упорным шарикоподшипникам и т. д.

PDF (Нажмите здесь)

(1) Радиальный подшипник (за исключением конических роликоподшипников)

Единица измерения: мм

r min or r 1 min	Nominal bore diameter d mm		r max or r 1 max
	over	до	Радиальное направление	Осевое направление
0,05	–	–	0,1	0,2
0,08	–	–	0,16	0,3
0,1	–	–	0,2	0,4
0,15	–	–	0,3	0,6
0,2	–	–	0,5	0,8
0,3	–	40	0,6	1
	40	–	0,8	1
0,6	–	40	1	2
	40	–	1,3	2
1	–	50	1,5	3
	50	–	1,9	3
1. 1	–	120	2	3,5
	120	–	2,5	4
1,5	–	120	2,3	4
	120	–	3	5
2	–	80	3	4,5
	80	220	3,5	5
	220	–	3,8	6
2.1	–	280	4	6,5
	280	–	4,5	7
2,5	–	100	3,8	6
	100	280	4,5	6
	280	–	5	7
3	–	280	5	8
	280	–	5,5	8
4	–	–	6,5	9
5	–	–	8	10
6	–	–	10	13
7,5	–	–	12,5	17
9,5	–	–	15	19
12	–	–	18	24
15	–	–	21	30
19	–	–	25	38

[Примечания]
1. Значение r _max или r _{1 max} в осевом направлении для подшипников с номинальной шириной меньше 2 мм направление.
2. Точность формы поверхности фаски не регламентируется, но ее контур в осевой плоскости не должен располагаться за пределами воображаемой дуги окружности радиусом r _мин. или r _{1 мин.} , который контактирует с боковой поверхностью внутреннего кольца и отверстием или с боковой поверхностью наружного кольца и внешней поверхностью.

PDF (Нажмите здесь)

(2) Радиальные подшипники со стопорным стопорным кольцом (со стороны канавки под стопорное кольцо) и цилиндрическими роликоподшипниками (с отдельным упорным кольцом и со стороны свободного буртика)

Единица измерения: мм

r 1 мин	Номинальный диаметр отверстия или номинальный наружный диам. D или D		R 1 MAX
		до	RADIAL DIRIENTIO	–	–	0,5	0,5
0,3	–	40	0,6	0,8
	40	–	0,8	0,8
0,5	–	40	1	1,5
	40	–	1,3	1,5
0,6	–	40	1	1,5
	40	–	1,3	1,5
1	–	50	1,5	2,2
	50	–	1,9	2,2
1. 1	–	120	2	2,7
	120	–	2,5	2,7
1,5	–	120	2,3	3,5
	120	–	3	3,5
2	–	80	3	4
	80	220	3,5	4
	220	–	3,8	4
2.1	–	280	4	4,5
	280	–	4,5	4,5
2,5	–	100	3,8	5
	100	280	4,5	5
	280	–	5	5
3	–	280	5	5,5
	280	–	5,5	5,5
4	–	–	6,5	6,5
5	–	–	8	8
6	–	–	10	10

[Примечание]
Точность формы поверхности фаски не указывается, но ее контур в осевой плоскости не должен располагаться вне воображаемой дуги окружности радиусом r _{1 мин.} , который контактирует с боковой поверхностью внутреннего кольца и отверстием или с боковой поверхностью наружного кольца и внешней поверхностью.

PDF (Нажмите здесь)

(3) Цилиндрические роликоподшипники (сторона без ребер) и радиально-упорные шарикоподшипники (лицевая сторона)

Единица измерения: мм

r 1 мин	Номинальный диаметр отверстия или номинальный наружный диам. D или D		R 1 MAX
		до	RADIAL DIRIENTIO	–	–	0,2	0,4
0,15	–	–	0,3	0,6
0,2	–	–	0,5	0,8
0,3	–	40	0,6	1
	40	–	0,8	1
0,6	–	40	1	2
	40	–	1,3	2
1	–	50	1,5	3
	50	–	1,9	3
1. 1	–	120	2	3,5
	120	–	2,5	4
1,5	–	120	2,3	4
	120	–	3	5
2	–	80	3	4,5
	80	220	3,5	5
	220	–	3,8	6

[Примечание]
Точность формы поверхности фаски не указывается, но ее контур в осевой плоскости не должен располагаться вне воображаемой дуги окружности радиусом r _{1 мин} , который контактирует с боковой поверхностью внутреннего кольца и отверстием или с боковой поверхностью наружного кольца и внешней поверхностью.

PDF (Нажмите здесь)

(4) Конический роликоподшипник метрической серии

Единица измерения: мм

r мин или r 1 мин	Номинальный диаметр отверстия или номинальный наружный диам. 1) d или D , мм		r max or r 1 max
	over	up to	Radial direction	Axial direction
0.3	–	40	0,7	1,4
	40	–	0,9	1,6
0,6	–	40	1,1	1,7
	40	–	1,3	2
1	–	50	1,6	2,5
	50	–	1,9	3
1,5	–	120	2,3	3
	120	250	2,8	3,5
	250	–	3,5	4
2	–	120	2,8	4
	120	250	3,5	4,5
	250	–	4	5
2,5	–	120	3,5	5
	120	250	4	5,5
	250	–	4,5	6
3	–	120	4	5,5
	120	250	4,5	6,5
	250	400	5	7
	400	–	5,5	7,5
4	–	120	5	7
	120	250	5,5	7,5
	250	400	6	8
	400	–	6,5	8,5
5	–	180	6,5	8
	180	–	7,5	9
6	–	180	7,5	10
	180	–	9	11
7,5	–	–	12,5	17
9,5	–	–	15	19

[Примечание] 1) Внутреннее кольцо должно быть включено в раздел d , а наружное кольцо – в раздел D .

[Примечания]
1. Точность формы поверхности фаски не указывается, но ее контур в осевой плоскости не должен располагаться вне дуги воображаемой окружности радиусом r _мин. или r _{1 мин.} , который контактирует с задней поверхностью и отверстием внутреннего кольца или с задней поверхностью и наружной поверхностью наружного кольца.
2. Значения, выделенные курсивом, приведены в стандартах JTEKT.

PDF (Нажмите здесь)

(5) Упорный подшипник

Единица измерения: мм

r min or r 1 min	r max or r 1 max
	Radial and axial direction
0.05	0,1
0,08	0,16
0,1	0,2
0,15	0,3
0,2	0,5
0,3	0,8
0,6	1,5
1	2,2
1,1	2,7
1,5	3,5
2	4
2. 1	4,5
3	5,5
4	6,5
5	8
6	10
7,5	12,5
9,5	15
12	18
15	21
19	25

[Примечание]
Точность формы поверхности фаски не указывается, но ее контур в осевой плоскости не должен располагаться вне воображаемой дуги окружности радиусом r _мин. или r _{1 мин.} , который контактирует с задней поверхностью и отверстием вала или центрального кольца, или с задней поверхностью кольца корпуса и внешней поверхностью.

PDF (Нажмите здесь)

НАШ АССОРТИМЕНТ ДЛЯ ВАШЕЙ ПРОМЫШЛЕННОСТИ – NTN-SNR – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

НАШ АССОРТИМЕНТ NTN ДЛЯ ВАШЕЙ ПРОМЫШЛЕННОСТИ With You: подшипники, сопутствующие компоненты и аксессуары

bonne of the Manufacturer, Expertproportion OK масштаб лидера NTN-SNR ROULEMENTS, входящая в третью по величине группу по производству подшипников в мире, является главной силой Couleur SNR bleu Couleur NTN в качестве проектировщика, разработчика и производителя. Благодаря своим сильным брендам NTN-SNR очень активна в соотношении C : 100 C : 100 в автомобильной, промышленной и авиационной отраслях. Каждое подразделение соответствует ожиданиям глобального рынка M : 60 M : 30 J :0 :0 и фокусируется на бизнес-сегментах своих клиентов. N :0 N :0 Couleur SNR Jaune C :0 M :0 J : 100 N :0 NTN-SNR предлагает технические…

Вместе мы можем создать мир будущего. Идентичность NTN-SNR основана на сильных, реальных и общих ценностях. Близость, профессиональный подход, качество и техническое мастерство: основные ценности группы на протяжении почти столетия. Как индивидуально, так и в группе, мы берем на себя серьезные обязательства: слушать и работать для тех, с кем мы работаем и живем, и кому мы служим. С вами В центре событий, в центре перемен Содержание Подшипники Шарикоподшипники__________________________ – Радиальный контакт – Радиальный контакт – 4-точечный радиально-упорный контакт – Двухрядный самоустанавливающийся…

ШАРИКОВЫЕ ПОДШИПНИКИ Основной подшипник передового опыта, шариковый подшипник предназначен для приема радиальных и/или осевых нагрузок в соответствии с внутренней конструкцией Возможные варианты сепаратора (суффиксы)

Серия EMTR: низкий уровень шума с оптимизированной конструкцией специально для электродвигателей MEGAOHM серия : подшипники с электрической изоляцией, в основном для применения с электродвигателями и генераторами Серия CLEAN: для сред с экстремальным вакуумом (полупроводники, аэронавтика и т. д.) Подшипники со встроенными датчиками (стр. 16) Подшипники с твердой смазкой (стр. 15) ) РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ Высокоточный диапазон (см. стр. 12) СТАНДАРТНЫЙ ряд в зависимости от серии и размеров, угол 30°: 1 ряд: 7800, 7900, 71900, 7000, 7200, 7300, 7400 Большие подшипники: внутренний диаметр < 1060 мм. 2 ряда: 5200,...

КОНИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ Принимают высокие радиальные и осевые нагрузки в одном направлении. Как правило, они устанавливаются напротив подшипника того же типа. Грузоподъемность зависит от угла контакта. КОНИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ 1 РЯД Метрические размеры: стандарты ISO 355 и JIS B 1512 Доступны с углами контакта, разброс от 10° до 31°, включая 2 серии с большим углом контакта (T7FC и 303xx D) Размеры в дюймах: стандарт ABMA (включая метрические серии J ) Могут быть оснащены фланцами КОНИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ, ДВУХРЯДНЫЕ Изображается в той же форме, что и два однорядных подшипника.0005

Этот узел компенсирует изгиб вала и устраняет дефекты несоосности. Они воспринимают высокие радиальные нагрузки и осевые нагрузки в обоих направлениях. Доступны с коническими или цилиндрическими отверстиями. Конические отверстия поставляются с закрепительными или стяжными втулками. ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ДИАПАЗОН NTN-SNR: – Серия: 21300 / 22200 – 22300 / 23000 – 23100 – 23200 – 23800 – 23900 / 24000 – 24100 – 24800 – 24900 – Стандарт высокой производительности. Сталь оптимального качества, геометрия и оптимизированное состояние поверхности, максимальная динамическая грузоподъемность, срок службы подшипников (X2). – Увеличены ограничения скорости – Уменьшено потребление энергии…

ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ Эти подшипники обладают высокой жесткостью и могут воспринимать высокие радиальные нагрузки. Версии Cage допускают более высокие скорости, чем полнокомплектные версии. Оснащенный съемными кольцами, демонтаж и извлечение просты, даже когда необходимы узкие зазоры. Стандартный ряд Стандарт ISO: NU, N, NJ, NF, NUP, NH, RNU, HJ Серии подшипников: 200, 300, 400, 1800, 1900, 1000, 2900, 2200, 2300, 3800, 3100, 3200, 3300 US типы (BOWER): M, W Возможные варианты • Коническое отверстие (K) • Канавки с (NR) или без стопорного кольца (N) на наружном диаметре для упрощения сборки • Полностью корпус. ..

2-РЯДНЫЕ ЦИЛИНДРИЧЕСКИЕ ПОДШИПНИКИ С СЕДАТРОМ Стандартный ряд: NN и NNU со сплошным сепаратором Серии: 3900, 3000, 3100, 4800, 4900, 4000 Подшипники типа NN и NNU: также доступны с коническим отверстием Типы применения: станки (см. § Высокая точность стр.12) или тяжелая промышленность 4-РЯДНЫЕ ЦИЛИНДРИЧЕСКИЕ ПОДШИПНИКИ С СЕДАТРОМ (ТИП 4R) Подшипники со сплошным сепаратором, также доступны в больших размерах (d. < 1200 мм) Возможные варианты • Цементируемая или азотированная сталь для повышения прочности • Смазочные отверстия 2-РЯДНЫЕ ЦИЛИНДРИЧЕСКИЕ ПОЛНЫЕ КОМПЛЕКТАЦИИ (ТИП SL) Серия подходит для высоких радиальных нагрузок и/или соответствует...

Эти подшипники в основном выбираются для конструкций, требующих уменьшенных радиальных размеров и максимальной жесткости и грузоподъемности. Они мало сопротивляются осевым нагрузкам (кроме упорных и комбинированных подшипников). ИГОЛЬЧАТЫЕ РОЛИКИ И КЛЕТКИ В СБОРЕ Игольчатая клетка состоит из неразъемной клетки и игл и может использоваться для создания очень компактных, легких конструкций с максимальной грузоподъемностью. Вал и корпус действуют как дорожки качения и должны быть обработаны с соблюдением характеристик твердости, геометрии и шероховатости. Иглы направляются точно, поэтому иглодержатель может впитать много…

Эти сплошные кольца и игольчатые подшипники также доступны в дюймовых размерах. (MR,MI) УПОРНЫЕ ИГОЛЬЧАТЫЕ И РОЛИКОВЫЕ ПОДШИПНИКИ Игольчатые или упорные роликовые подшипники предназначены для поглощения осевых усилий только в одном направлении. Опорные поверхности, используемые в качестве дорожек качения, должны быть отшлифованы и закалены. • Игольчатые упорные подшипники: тип AXK11 • Роликовые упорные подшипники: серии 811, 812, 874 и 893 Доступны с сепаратором из полиамида (-T2), сепаратором из алюминиевого сплава (-: легкость и улучшенные характеристики при недостатке смазки) или штампованным стальным сепаратором. • Шайбы: – Шайбы типа AS11 тонкие (1 мм), поэтому их опорные поверхности должны…

ВЫСОКОТОЧНЫЕ ПОДШИПНИКИ Эти подшипники в основном выбираются для конструкций, требующих уменьшенных радиальных размеров и максимальной жесткости и грузоподъемности. Они мало сопротивляются осевым нагрузкам (кроме упорных и комбинированных подшипников). MACHLINE BY SNR • Высокая точность MACHLINE: стандартные серии 71900V и 7000V: идеальное сочетание производительности с точки зрения скорости, жесткости, производительности и точности Серия 7200G1: – Специально разработана для приложений с преимущественно высокими осевыми нагрузками. – Варианты в зависимости от угла контакта: C для 15°, H для 25° – Варианты в зависимости от предварительного натяга: легкие,…

Все каталоги и технические брошюры NTN-SNR

1. Большие подшипники NTN

   337 страниц

2. КОНИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

   32 страницы

3. Topline

   16 страниц

4. Мегаом

   7 страниц

5. НАБОР ВСЕ В ОДНОМ

   14 страниц

6. сферический роликоподшипник

   Исо с экранами

   8 страниц

7. Сферические роликоподшипники

   80 страниц

8. POLIPUMP

   6 страниц

9. Гидравлические гайки

   2 страницы

10. SmartTEMP

    4 страницы

11. Радиальные шарикоподшипники

    4 страницы

12. Смазка

    44 страницы

13. Инструменты для обслуживания

    56 страниц

14. Линейное перемещение: шарико-винтовые пары

    116 страниц

15. Линейное перемещение: Шариковые втулки

    84 страницы

16. Мы получаем, вы двигаетесь!

    124 страницы

17. Диапазон линейных осей

    2 страницы

18. Линейная ось

    260 страниц

19. Линейная ось AX

    4 страницы

20. Линейная ось AX

    100 страниц

21. Линейное перемещение: диапазон

    4 страницы

22. Большие стационарные корпуса SNCD

    65 страниц

23. Самоустанавливающиеся подшипниковые узлы

    125 страниц

24. Прецизионные подшипники качения

    327 страниц

25. Шариковые и роликовые подшипники

    407 страниц

26. РЕШЕНИЯ ДЛЯ СТАНКОВ

    6 страниц

27. SUPER PRECISION ПОДШИПНИКИ

    8 страниц

28. ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ NTN-SNR

    4 страницы

29. УПЛОТНЕННЫЕ СФЕРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

    6 страниц

30. ПРИМЕНЕНИЕ ВИБРОГРИТА EF800 ULTAGE

    5 страниц

31. ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

    5 страниц

32. SNC Ассортимент подушек

    88 страниц

33. Игольчатые роликоподшипники

    84 страницы

Сравнить

Удалить все

Сравнить до 10 продуктов

Внутренний зазор подшипника | Конструкция машины



Первое, что вы должны знать, это то, что такое внутренний зазор подшипника, а что нет. Внутренний зазор — это общее расстояние, на которое одно кольцо подшипника перемещается относительно другого в радиальном (радиальный внутренний зазор) или в осевом направлении (осевой внутренний зазор). Зазор подшипника подразделяется на неустановленный и установленный зазор. Изготовитель подшипника устанавливает первоначальный внутренний зазор в несмонтированном подшипнике. Это зазор в подшипнике прямо из коробки. Установленный зазор в подшипнике устанавливается после установки подшипника на вал и в корпус и при достижении подшипником установившейся рабочей температуры. Вы также можете думать о монтажном зазоре как о рабочем зазоре.

Скачать эту статью в формате .PDF Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

В идеале, для обеспечения оптимального срока службы подшипника и надежности машины, внутренний зазор подшипника в рабочих условиях равен нулю или имеет небольшое отрицательное значение. Начальный зазор в подшипнике выбирается при проектировании оборудования и выборе подшипника для достижения этой цели.

Подшипники качения представляют собой прецизионные элементы машин, которые поддерживают и позиционируют вращающееся оборудование с минимальным трением, шумом и обслуживанием. Подшипник качения состоит из шариков или роликов, установленных точно между внутренним и наружным кольцом. Эти детали изготавливаются из специальных термообрабатываемых сталей, обладающих высокой усталостной прочностью. Тела качения разделены внутри колец сепаратором подшипника (несъемным), изготовленным из стали, латуни или полиамида, наполненного армированным стекловолокном.

В большинстве случаев два подшипника поддерживают вращающийся компонент оборудования: один является неподвижным или фиксирующим подшипником; другой – плавающий или плавающий подшипник. Размер и тип подшипника выбираются на основе таких параметров, как номинальная грузоподъемность подшипника, величина и направление приложенной нагрузки или нагрузок, скорость вращения, жесткость и точность. В некоторых случаях фиксирующий подшипник, который воспринимает приложенные осевые нагрузки, также выбирается по его способности поддерживать осевое перемещение или осевой люфт вращающегося оборудования в заданных пределах.

На рис. 1 показана концепция внутреннего зазора подшипника, как радиального, так и осевого.

Стандарт ISO 5753-1981 (стандарт ANSI/AFBMA 20) определяет пределы для несмонтированных радиальных шариковых и роликовых подшипников. Стандарт определяет пять диапазонов «классов» зазоров (называемых ANSI/AFBMA «группами») для радиальных подшипников. Производители подшипников обозначают группы радиальных внутренних зазоров как «нормальный», «больше нормального» (суффикс C3), «меньше нормального» (суффикс C2) и т. д. Таблица 1 дает диапазоны радиальных внутренних зазоров для шарикоподшипников. Существуют аналогичные таблицы для цилиндрических роликоподшипников и сферических роликоподшипников.

Не путайте внутренний зазор подшипника с прецизионным подшипником . Точность – это точность размеров и точности изготовления подшипника. Это не влияет на исходный внутренний зазор или внутренний зазор в несмонтированном подшипнике. Допуск ISO (ANSI/AFBMA) стандартизирует точность подшипников. Помимо «нормального» класса допуска, некоторые подшипники производятся с высокой точностью, например, с допуском ISO P5 (ANSI/AFBMA ABEC 5 или RBEC 5).

Зазор в установленном подшипнике обычно меньше, чем в неустановленном, из-за уменьшения внутреннего зазора из-за подгонки вала и корпуса, зажима подшипника и дифференциального теплового расширения колец подшипника. Например, внутренний радиальный зазор радиального шарикоподшипника, установленного на цельном стальном валу с натягом 0,013 мм (0,0005 дюйма), может быть уменьшен на 0,010 мм (0,0004 дюйма) за счет монтажа.

Неустановленные внутренние радиальные зазоры в радиальных шарикоподшипниках меньше, чем в роликоподшипниках. Например, для подшипников с диаметром отверстия 50 мм внутренний зазор в неустановленном состоянии в микронах составляет:

• Шарик с глубокими канавками, от 6 до 23.
• Цилиндрический ролик, от 30 до 60.
• Сферические ролики, цилиндрическое отверстие, от 35 до 55.

Роликовые подшипники производятся с увеличенным неустановленным зазором, чтобы учесть большие посадки с натягом, используемые при установке этих подшипников на вал.

«Нормальные» радиальные внутренние зазоры ISO (ANSI/AFBMA) в несмонтированных подшипниках были установлены для обеспечения подходящего рабочего зазора при установке с обычно рекомендуемыми посадками и эксплуатации в обычном диапазоне температур.

Рабочий зазор влияет на срок службы подшипника. Нагрузка, которую поддерживает подшипник, передается от одного кольца подшипника через тела качения к другому кольцу. Количество тел качения, воспринимающих нагрузку, влияет на срок службы подшипника. Если зазор слишком велик, слишком мало тел качения воспринимают нагрузку, вызывая высокие напряжения в местах их контакта с кольцами. Это приводит к преждевременной усталости дорожек качения и сокращению срока службы подшипников. Слишком большой зазор в слегка нагруженных подшипниках может привести к проскальзыванию или проскальзыванию элементов на кольцах, что приведет к повреждению колец и сепараторов и повышению температуры подшипников.

Продолжить на стр. 2

В идеале для оптимального срока службы подшипника подшипник в рабочих условиях должен иметь небольшой отрицательный зазор; то есть небольшая предварительная нагрузка. На рис. 2 показан максимальный срок службы подшипника при небольшом отрицательном зазоре.

Если зазор слишком отрицательный, контактные напряжения подшипника между шариками и кольцами также будут слишком большими, и подшипник будет перегружен. Трение в подшипнике также, вероятно, будет большим, если зазор слишком отрицательный, и, таким образом, подшипник может выйти из строя из-за чрезмерной рабочей температуры. Избегайте чрезмерно отрицательного зазора (предварительного натяга) в подшипниках.

Подшипники с нормальным или большим зазором (C3) обычно используются, чтобы избежать слишком малого внутреннего зазора подшипника в процессе эксплуатации. Подшипники с большим, чем обычно, неустановленным зазором используются, если подшипники установлены на вал или в корпус с более плотной, чем обычно, посадкой с натягом, если внутреннее и наружное кольца установлены с натягом, или если нагрев может к подшипникам от внешнего источника, такого как высокотемпературный вентиляторный газ или перекачиваемая жидкость. Внутренний радиальный зазор больше нормального может потребоваться, когда скорость подшипника высока и ожидается высокая температура подшипника.

Двухрядные радиально-упорные шарикоподшипники и универсальные однорядные радиально-упорные шарикоподшипники имеют осевой или радиальный зазор в зависимости от производителя подшипника. Для этих подшипников не существует промышленного стандарта зазоров. Они имеют большие углы контакта (от 25 до 40 градусов), чтобы выдерживать высокие осевые нагрузки. Это означает, что осевой зазор в этих подшипниках должен быть небольшим или подшипники должны иметь предварительный натяг во избежание проскальзывания шариков.

Взаимное расположение поверхностей внутреннего и наружного колец универсальных однорядных радиально-упорных шарикоподшипников тщательно контролируется при производстве. Таким образом, имеется установленный осевой зазор или предварительный натяг, когда два таких подшипника установлены вместе, либо спиной к спине, либо лицом к лицу, Рисунок 3 . При использовании радиально-упорных шарикоподшипников в этих узлах убедитесь, что они являются универсальными подшипниками.

Однорядные радиально-упорные шарикоподшипники и конические роликоподшипники являются «разборными» подшипниками — их внутреннее и наружное кольца могут отделяться друг от друга при обращении. Наружные кольца (чашки) конических роликоподшипников обычно упаковываются отдельно от внутреннего кольца и роликов в сборе. Зазор в этих подшипниках не устанавливается до тех пор, пока внутренние или наружные кольца двух соседних установленных подшипников не будут зажаты вместе, как в 9.0657 Рисунок 4 . Внутренние кольца этих подшипников, расположенные спиной к спине, должны быть сжаты вместе, например, с помощью контргайки, чтобы установить зазор или предварительный натяг. Наружные кольца, расположенные лицом к лицу, должны быть зажаты для установки зазора или предварительного натяга.

Осевое усилие при зажатии подшипников на валу или в корпусе не должно быть чрезмерным — внутренний зазор может уменьшиться за счет упругого прогиба колец. Осевое усилие зажима на кольцах подшипника не должно превышать одной четверти номинальной статической нагрузки подшипника.

Подшипники могут ограничивать осевое перемещение или осевой люфт вращающегося оборудования. Для таких подшипников, как однорядные радиальные шарикоподшипники и сферические роликоподшипники, установленный осевой зазор или осевой люфт примерно в 5-10 раз больше установленного радиального внутреннего зазора. В некоторых случаях этот люфт может быть большим. Обычно это не имеет значения для такого оборудования, как вентиляторы, конвейеры, электродвигатели и некоторые редукторы. Неподвижный или фиксирующий подшипник контролирует осевой люфт оборудования и обычно находится ближе всего к приводной муфте.

Такие машины, как насосы, воздуходувки и компрессоры, имеют более жесткие пределы осевого люфта. В центробежных насосах его обычно ограничивают во избежание повреждения механического уплотнения насоса. Осевой люфт в воздуходувках, а также в некоторых поршневых компрессорах поддерживается очень небольшим за счет использования подшипников с зазором меньше нормального. Подпружиненные или предварительно нагруженные радиально-упорные шарикоподшипники с нулевым осевым люфтом обычно используются в винтовых компрессорах для поддержания близких зазоров, необходимых между двумя вращающимися винтами для высокой эффективности компрессора. В шпинделях станков используются предварительно нагруженные радиально-упорные шарикоподшипники для достижения нулевого осевого смещения шпинделя и высокой жесткости.

В некоторых случаях при компьютерном анализе можно выбрать неустановленный внутренний радиальный или осевой зазор.

Вы должны быть уверены, что компоненты вала и корпуса изготовлены с допусками для выбранного внутреннего зазора подшипника и что для сборки подшипников в оборудование установлены методы монтажа.

Аккуратно производите замену. Подшипник следует тщательно идентифицировать и заменять только подшипником с таким же внутренним зазором. Производитель и дистрибьютор подшипников, а также производитель оригинального оборудования могут помочь с идентификацией и заменой.

Кит Э. Мейерс — менеджер по разработке приложений, сегмент общего машиностроения, SKF USA Inc., Король Пруссии, Пенсильвания. Он является зарегистрированным профессиональным инженером.

Связанные статьи

Ограничения по грузоподъемности с воздушными подшипниками
ISO запускает базу данных концепций

Шариковые подшипники популярных метрических размеров | подшипники emq

Шариковые подшипники популярных метрических размеров для размеров валов от 10 мм до 30 мм
Размеры и технические чертежи см. в таблице ниже.
Варианты продукции с низким уровнем шума см. ниже. Они предназначены в первую очередь для радиальных нагрузок, но также могут выдерживать осевые или осевые нагрузки в обоих направлениях. Их допустимая осевая нагрузка составляет до 50 % от номинальной статической радиальной нагрузки подшипника для тяжелых типоразмеров, таких как серия 6300. Эти популярные метрические шарикоподшипники изготовлены из хромистой стали SAE52100 (100Cr6). Для приложений, чувствительных к шуму, мы рекомендуем использовать бренд EZO или наш P6 с низким уровнем шума, качество электродвигателя (EMQ) подшипники (см. варианты продукции ниже). Размер подшипника 6202 является популярным вариантом, включенным в приведенные ниже варианты размеров.

Хромистая сталь является наиболее распространенным материалом для шарикоподшипников из-за ее высокой грузоподъемности и хороших характеристик низкого уровня шума. Подшипники из хромированной стали также более экономичны. Эти популярные метрические подшипники , со стальным фиксатором и подходящей смазкой могут использоваться при постоянной температуре 120°C или кратковременной температуре до 150°C. Выше этих температур нагрузочная способность хромистой стали снижается. Эти подшипники не подходят для использования в агрессивных средах, так как сталь не устойчива к коррозии. Стандартная клетка или фиксатор представляет собой ленту из двух частей, изготовленную из стальной полосы SPCC.

Из-за отсутствия коррозионной стойкости и температурных пределов для этого диапазона следует выбирать другие материалы для очень высоких температур или агрессивных сред. К счастью, SMB Bearings предлагает коррозионностойкие подшипники и подшипники для экстремальных температур из альтернативных материалов для большинства размеров, перечисленных ниже, таких как нержавеющая сталь марки 440, морская нержавеющая сталь марки 316 и керамика.

Открытые популярные метрические подшипники поставляются с масляной смазкой. Экранированные или герметичные подшипники обычно поставляются с консистентной смазкой, но экранированные подшипники могут смазываться маслом для применения на низких скоростях и с низким коэффициентом трения. Благодаря собственному оборудованию для повторного смазывания открытые, экранированные или герметичные подшипники могут поставляться с указанными заказчиком маслами, консистентными смазками или сухими смазочными материалами.

Щелкните INFO в строках ниже, чтобы отобразить технические чертежи подшипников с данными о нагрузке и скорости. Обратите внимание, что в теоретических расчетах срока службы используются максимальные нагрузки и скорости. Рекомендуется использовать подшипники при значительно меньших номинальных нагрузках и скоростях, чтобы обеспечить достаточный срок службы подшипников.

малошумных подшипников

электродвигателя Электродвигатель

Дополнительная информация

Информация о продукте Стандартный класс



ОТВЕРСТИЕ (мм)	Н.Д. (мм)	ШИРИНА (мм)	ОТКРЫТЫЙ ПОДШИПНИК		ЭКРАНИРОВАННЫЙ ПОДШИПНИК		ГЕРМЕТИЧНЫЙ ПОДШИПНИК
			СМБ ССЫЛКА	ПОДРОБНЕЕ	СМБ ССЫЛКА	ПОДРОБНЕЕ	СМБ ССЫЛКА	ПОДРОБНЕЕ
10	26	8	6000	информация	6000ZZ	информация	6000- 2RS	информация
	28	8	16100	информация	16100ZZ	информация	16100- 2RS	информация
	30	9	6200	информация	6200ZZ	информация	6200- 2РС	информация
	35	11	6300	информация	6300ZZ	информация	6300- 2RS	информация
12	28	7	16001	информация	16001ZZ	информация	16001- 2RS	информация
	28	8	6001	информация	6001ZZ	информация	6001- 2RS	информация
	30	8	16101	информация	16101ZZ	информация	16101- 2RS	информация
	32	10	6201	информация	6201ZZ	информация	6201- 2РС	информация
	37	12	6301	информация	6301ZZ	информация	6301- 2RS	информация
12,7	28	8	6001- 1/2	информация	6001ZZ- 1/2	информация	6001- 2RS- 1/2	информация
	32	10	6201- 1/2	информация	6201ZZ- 1/2	информация	6201- 2RS- 1/2	информация
	35	11	6202- 1/2	информация	6202ZZ- 1/2	информация	6202- 2RS- 1/2	информация
	40	12	6203- 1/2	информация	6203ZZ- 1/2	информация	6203- 2RS- 1/2	информация
13	32	10	6201- 13	информация	6201ZZ- 13	информация	6201- 2RS- 13	информация
15	32	8	16002	информация	16002ZZ	информация	16002- 2RS	информация
	32	9	6002	информация	6002ZZ	информация	6002- 2RS	информация
	35	11	6202	информация	6202ZZ	информация	6202- 2RS	информация
	42	13	6302	информация	6302ZZ	информация	6302- 2RS	информация
15. 875	35	11	6202- 5/8	информация	6202ZZ- 5/8	информация	6202- 2RS- 5/8	информация
	40	12	6203- 5/8	информация	6203ZZ- 5/8	информация	6203- 2RS- 5/8	информация
16	35	11	6202- 16	информация	6202ZZ- 16	информация	6202- 2РС- 16	информация
	40	12	6203- 16	информация	6203ZZ- 16	информация	6203- 2RS- 16	информация
17	35	8	16003	информация	16003ZZ	информация	16003- 2RS	информация
	35	10	6003	информация	6003ZZ	информация	6003- 2RS	информация
	40	12	6203	информация	6203ZZ	информация	6203- 2RS	информация
	47	14	6303	информация	6303ZZ	информация	6303- 2RS	информация
19. 05	40	12	6203- 3/4	информация	6203ZZ- 3/4	информация	6203- 2RS- 3/4	информация
	47	14	6204- 3/4	информация	6204ZZ- 3/4	информация	6204- 2RS- 3/4	информация
20	42	8	16004	информация	16004ZZ	информация	16004- 2RS	информация
	42	12	6004	информация	6004ZZ	информация	6004- 2RS	информация
	47	14	6204	информация	6204ZZ	информация	6204- 2RS	информация
	52	15	6304	информация	6304ZZ	информация	6304- 2RS	информация
22. 225	47	14	6204- 7/8	информация	6204ZZ- 7/8	информация	6204- 2RS- 7/8	информация
25	47	8	16005	информация	16005ZZ	информация	16005- 2РС	информация
	47	12	6005	информация	6005ZZ	информация	6005- 2RS	информация
	52	15	6205	информация	6205ZZ	информация	6205- 2RS	информация
	62	17	6305	информация	6305ZZ	информация	6305- 2RS	информация
25,4	52	15	6205- 1	информация	6205ZZ- 1	информация	6205- 2RS- 1	информация
30	55	9	16006	информация	16006ZZ	информация	16006- 2RS	информация
	55	13	6006	информация	6006ZZ	информация	6006- 2RS	информация
	62	16	6206	информация	6206ZZ	информация	6206- 2RS	информация
	72	19	6306	информация	6306ZZ	информация	6306- 2RS	информация

курсов PDH онлайн.

PDH для профессиональных инженеров. ПДХ Инжиниринг.

“Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.”





Рассел Бейли, ЧП

Нью-Йорк

“Это укрепило мои текущие знания и научило меня нескольким новым вещам, кроме того

познакомив меня с новыми источниками

информации.”



Stephen Deduck, P.E.

Нью-Джерси

“Материал был очень информативным и организованным. Я многому научился, и они

очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо».0658

“Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.

Я передам название вашей компании

другим сотрудникам. ”



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями Канзас

Авария в City Hyatt.”

Майкл Морган, ЧП

Техас

“Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой. Я обнаружил, что класс

Информативный и полезный

В моей работе. »

Уильям Сенкевич, P.E.

Florida

” Florida . познавательный. Вы

– лучший я обнаружил ».

Рассел Смит, P.E.

Pennsylvania

” Я считаю, что подходы.

материала.”



Хесус Сьерра, П.Е. На самом деле

человек изучает больше

от неудач ».

Джон Скондры, P.E.

Pennsylvania

.

Way of Teaching. “

Jack Lundberg, P.E.

Висконсин

” I Am Am ​​Am ​​Am ​​Am ​​Im Am Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Aripped Why Whats

“I Am Am ​​Am ​​Am ​​Am ​​Am ​​Am ​​Im Im Im Im Im Im Im Impled Arped Wather Why Prese This The Cours; т. е. позволяя

Студент для рассмотрения курса

Материал перед оплатой и

Получение викторины. » курсы. Я, конечно, многому научился и

получил огромное удовольствие».0002 “Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска

онлайн-курсов

.”

Уильям Валериоти, ЧП

Техас

“Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

обсуждаемых темах.”



Майкл Райан, ЧП

Пенсильвания

“Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







Джеральд Нотт, ЧП

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую его

для всех инженеров. “

Джеймс Шурелл, P.E.

Ohio

” I , и являются

не основанными на какой-то неясной секции

законов, которые не применяются

к “5”7″
“нормальной практике”.0005

Марк Каноник, ЧП

Нью-Йорк

“Большой опыт! Я многому научился, чтобы взять его с собой в свою организацию медицинского оборудования

. ”





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

»Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

, и легкий до

. Благодарность.”

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в условиях временных ограничений лицензиата».





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Это помогает иметь

печатный тест во время просмотра текстового материала. предоставлены

фактические случаи.”

Жаклин Брукс, ЧП

Флорида

“Общие ошибки ADA в дизайне объектов очень полезно. Исследование

требовало исследования в

Документ Но .

Гарольд Катлер, ЧП

Массачусетс

“Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в инженерии дорожного движения, который мне нужен

для выполнения требований

Сертификация PTOE.

Joseph Gilroy, P.E.E.

7777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777. способ заработать CEU для моих требований PG в штате Делавэр. До сих пор все курсы, которые я посещал, были отличными.

Надежда увидеть больше 40%

Курсы дисконтирования. “

Кристина Николас, P.E.

New York

9065

New York

9065

New York

9065

New York

. дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.0658

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов

в получении единиц PDH

в любое время. Очень удобно».



Пол Абелла, ЧП

Аризона

“Пока все было отлично! Будучи матерью двоих детей, я не так много

времени, чтобы исследовать, где

получить мои кредиты. Легко понять с иллюстрациями

и графиками; определенно облегчает

усвоение всех

теорий. ”

Виктор Окампо, P.Eng.

Alberta, Canada

“Хороший обзор принципов полупроводника. Мне понравилось пройти курс по телефону

на свой собственный темп во время моего Morn .”

Клиффорд Гринблатт, ЧП

Мэриленд

“Просто найти интересные курсы, скачать документы и получить

викторина. I would highly recommend

you to any PE needing

CE units.”

 Mark Hardcastle, P.E.

Missouri

“Very good selection тем в различных областях техники».0658

“У меня есть переживание вещей, которые я забыл. Я также рад получить .

на 40%.”

Conrado Casem, P.E.

Теннесси

“Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем. ”







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила Нью-Мексико

».



Брун Гильберт, ЧП

Калифорния

“Мне очень понравились занятия. Они стоили времени и усилий.”







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Воспользуюсь сертификатом CEDengineerng

, если потребуется дополнительная сертификация

».



Томас Каппеллин, ЧП

Иллинойс

“У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили

ME, за что я заплатил – много

Оцените! для инженера”. 0658

well arranged.”





Glen Schwartz, P.E.

New Jersey

“Questions were appropriate for the lessons, and lesson material is

good reference material

для дизайна дерева”.0658







Роберт Велнер, ЧП

New York

“У меня был большой опыт работы с прибрежным строительством – проектирование

.



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт.0658

хорошо подготовлено. Мне нравится возможность загрузить учебный материал на

Обзор, где бы ни был и

ВСЕГДА ». Сохраняйте широкий выбор тем на выбор».







Уильям Бараттино, ЧП

Вирджиния

“Процесс прямой, никакой чепухи. Хороший опыт.”







Тайрон Бааш, ЧП

Иллинойс

“Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

и всеобъемлющий. “

Майкл Тобин, P.E.

Аризона

моя линия

работы. Я обязательно воспользуюсь этим сайтом снова.”







Анджела Уотсон, ЧП

Монтана

“Простота исполнения. Никакой путаницы при подходе к сдаче теста или записи сертификата.”







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

“Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест. ”





Алекс Млсна, ЧП

Индиана

“Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

ИСПОЛЬЗОВАНИЕ В реальных Жизненные ситуации ».

South Dkota Deringer, P.E.

South Dakota

2. 9065 9000 9000 9000 9065 9065 9000

9065 9065

.

курс.”0658

“Веб -сайт прост в использовании, вы можете загрузить материал для изучения, затем вернуться

и пройти тест. .”

Майкл Гладд, ЧП

Грузия

“Спасибо за хорошие курсы на протяжении многих лет.”







Деннис Фундзак, ЧП

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым.”



Фред Шайбе, ЧП

Висконсин

“Положительный опыт. Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH за

one hour.”



Steve Torkildson, P.E.

South Carolina

“I liked being able to download the documents for review of content

and suitability, before

иметь для оплаты

материалов .”

Richard Wymelenberg, P.E.0005

“Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.”







Дуглас Стаффорд, ЧП

Техас

“Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в

улучшении. ”



Томас Сталкап, ЧП

Арканзас

“Мне очень нравится удобство прохождения онлайн-викторины и немедленное получение сертификата

.”





Марлен Делани, ЧП

Иллинойс

“Обучающие модули CEDengineering – очень удобный способ доступа к информации по

многим различным техническим областям 8 вне 80657 Специальная специализация без

. Новые номера деталей Посмотреть все номера деталей

Шариковые подшипники являются наиболее распространенными и наиболее часто используемыми устройствами на рынке, поскольку они способны выдерживать осевые и радиальные нагрузки. Его главной особенностью является скорость вращения, которая выше, чем у других типов подшипников.

Fersa предлагает следующие типы шарикоподшипников:

• Радиальные шарикоподшипники: Однорядные шарикоподшипники являются наиболее популярными в этом семействе, поскольку они используются во многих областях.
Радиально-упорные шарикоподшипники
• : Fersa в основном специализируется на двухрядных шарикоподшипниках, используемых ведущими производителями автомобилей.
• Упорные шарикоподшипники: они есть в каталоге подшипников сцепления.

---

Радиальные шарикоподшипники

Новые номера деталей Посмотреть все номера деталей

Радиальные шарикоподшипники состоят из внутреннего и наружного колец, а также сепаратора с прецизионным набором шариков.

Эти подшипники в основном предназначены для восприятия радиальных и осевых нагрузок в любом направлении и допускают работу на относительно высоких скоростях.

Технические размеры соответствуют стандарту ISO 15. Кроме того, они соответствуют размерам канавки под стопорное кольцо, указанным в стандарте ISO 464.

---

Специальные шарикоподшипники

Новые номера деталей Посмотреть все номера деталей

Fersa производит специальные шарико-роликовые подшипники, предназначенные для определенных применений, и зарегистрированы в номенклатуре F 18000.

Наиболее популярными областями применения подшипников этого типа являются коробки передач различных типов транспортных средств.

---

Специальный двухрядный угловой контакт

Новые номера деталей Посмотреть все номера деталей

Двухрядные радиально-упорные шарикоподшипники могут выдерживать большие радиальные нагрузки в обоих направлениях, поскольку линия действия нагрузок образует угол на оси подшипника.

Это семейство обозначено номенклатурой F 16000.

Эта типология в основном применяется для колес легковых автомобилей, поэтому мы полагаемся на специальные каталожные номера, внешнее кольцо которых имеет конструктивные изменения, чтобы улучшить его интеграцию с конечным приложением.

---

Стандартный двухрядный угловой контакт

Новые номера деталей Посмотреть все номера деталей

Радиально-упорные шарикоподшипники имеют фундаментальную особенность, заключающуюся в том, что линия действия нагрузки между шариками и дорожками качения образует угол с геометрической осью подшипника. По этой причине дорожки качения внутреннего и наружного колец смещены относительно друг друга в осевом направлении, что позволяет выдерживать большие радиальные нагрузки в обоих направлениях.

---

Четырехточечный угловой контакт

Новые номера деталей Посмотреть все номера деталей

Четырехточечные радиально-упорные шарикоподшипники состоят из одного радиального ряда и предназначены для восприятия осевых нагрузок в обоих направлениях.

Радиальная нагрузка может быть адаптирована к определенному уровню осевой нагрузки. Поскольку эти подшипники требуют меньшего осевого пространства, они являются очень привлекательным выбором, если у вас ограниченное пространство.

---

Подшипники кондиционера

Новые номера деталей Посмотреть все номера деталей

Это двухрядные шарикоподшипники, предназначенные для работы на высоких скоростях вращения и с низким уровнем шума, технически отличающиеся тем, что состоят из одного внутреннего кольца. Они входят в номенклатуру F 16000.

---

Упорные шарикоподшипники

Новые номера деталей Посмотреть все номера деталей

Упорные шарикоподшипники могут воспринимать большие осевые нагрузки в одном направлении, требуя минимальной осевой нагрузки для оптимальной работы.

Подшипники являются съемными, что упрощает сборку, поскольку шайба, шарик и сепаратор могут быть установлены отдельно.

---

Подшипники выключения сцепления

Новые номера деталей Посмотреть все номера деталей

Подшипники выключения сцепления являются самоустанавливающимися подшипниками. Они предназначены для управления определенными состояниями сцепления, связанными с несоосностью компонентов.

Подшипники упираются в пружину сцепления для соединения-отключения двигателя от трансмиссии и управления проводником для работы педали сцепления.
