Сортамент равнополочных уголков: виды, характеристики, ГОСТ
Главная › Новости
Опубликовано: 03.09.2018
Швеллер гост
Довольно распространенным металлопрокатом можно назвать уголки равнополочные. При их изготовлении применяются стандарты, установленные в ГОСТ. За счет этого продукция представлена унифицированными видами. Рассматривая сортамент равнополочных уголков, следует учитывать тот момент, что вес и размеры имеют значение для проведения точных расчетов при разработке проектной или технической документации. Распространение материала можно связать с его исключительными эксплуатационными качествами, о чем далее поговорим подробнее.
Для чего нужно купить равнополочный и неравнополочный стальной уголок
Уголки равнополочные
Основные характеристики
В технической документации можно встретить самую различную информацию, которая может применяться при расчетах.
Масса одного погонного метра. Вес уголка равнополочного учитывается при расчете того, какая будет оказываться нагрузка на создаваемую конструкцию. Вес стального уголка во многом зависит от размеров и типа применяемого материала при изготовлении. Плотность применяемого металла может варьироваться в достаточно большом диапазоне.
Основные размеры. Уголок размеры может иметь самые различные. Они учитываются при расчетах. Размеры металлического уголка могут варьироваться в достаточно большом диапазоне, так как применяются при создании различных конструкций.
Профиль металлического равнополочного материала может иметь самую различную площадь поперечного сечения. Этот параметр также указывает на то, какая будет оказываться нагрузка.
Чертеж и другая техническая информация также содержит информацию о том, какой радиус закругления у профиля. Этот показатель не является контролируемым параметром, но применяется для калибровки изделия.
Характеристики уголков по ГОСТ 8509-93
Уголок равнополочный может классифицироваться по показателю точности. Примером назовем следующие группы изделий:
Показатель толщины полки может иметь отклонение в соответствии с табличными данными.
В нормативной документации также указывает то, какой длины заготовки могут отправляться заказчику. Примером назовем то, что показатель длины должен составлять 3-12 м.
При предварительной договоренности может отпускаться материал большей длины.
Виды равнополочных уголков
Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:
Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.
Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93.
За счет применения технологии холодной гибки существенно ускоряется производственный процесс.
Скачать ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент.»
Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры.
При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.
Горячекатаные изделия характеризуются следующими достоинствами:
высокая прочность; более сложный профиль.
Гнутые обладают более точными геометрическими размерами, что также определило их распространение.
Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент.
Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты: Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности. Прочность структуры и твердость поверхности. Плотность, которая определяет соотношение веса и геометрических размеров. Степень обрабатываемости.
При изготовлении равнополочного уголка могут применять следующие металлы:
Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия.
Стальные уголки
Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.
Размеры уголков
Вопрос размеров был затронут ранее при рассмотрении основных показателей, которые характеризуют уголок стальной. При этом также следует отметить нижеприведенные моменты:
Указывается вес изделия.
Металлический уголки применяются при изготовлении ответственных изделий. Именно поэтому при расчетах учитывается также вес самого материала.
Основные размеры равнополочного уголка указываются также для разработки проектной документации и подбора наиболее подходящего изделия.
Уголки стальные равнополочные также характеризуются площадью сечения профиля, шириной полки, радиусом закругления, толщиной стенок. Все эти показатели выдерживаются в качестве стандартов и не указываются производителями, при необходимости их можно найти в справочной документации.
Равнобокий уголок может иметь самые различные размеры. Широкой сортамент позволяет подобрать наиболее подходящий материал для применения в конкретном случае.
Применение стального уголка
Металлы сегодня встречаются практически на каждом шагу. При сочетании легкости и высокой прочности материал стал практически незаменим, применяется при строительстве различных сооружений и механизмов. Стальные уголки могут изготавливаться при применении различных металлов.
При строительстве несущих конструкций. Для того чтобы сооружение могло воспринимать большую нагрузку в качестве основного материала может применяться рассматриваемое изделие. Примером можно назвать возведение складских помещений, когда в качестве обшивки применяется легкий листовой металл, который покрывает устойчивый каркас. За счет этого существенно снижаются расходы и повышается прочность сооружения. В машиностроении и станкостроении. Особая форма определяет высокую жесткость и способность гашения вибрационной нагрузки. Именно поэтому рассматриваемый материал применяется для создания усиливающего каркаса, несущей рамы и других элементов.
Применение равнополочных уголков
Широкая область применения определила то, что в продаже можно встретить уголок с различной формой профиля и размерами.
Государственные стандарты на уголки
Как ранее было отмечено, при производстве применяется система стандартизации основных показателей. К примеру, ГОСТ 8509-93 (уголки стальные горячекатаные равнополочные) определяет геометрические размеры профиля: радиус закругления, толщины полок и другие показатели. Обозначение различных параметров позволяет проводить точные расчеты при проектировании.
Скачать ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент.»
Госстандарт позволяет:
Контролировать качество выпускаемой продукции. Отклонение от определенных параметров может привести к существенным изменениям эксплуатационных качеств. Именно поэтому все параметры должны контролироваться на момент производства материала.
Упростить обозначение. Как ранее было отмечено, металлический угол обладает довольно большим количеством геометрических показателей. Для того чтобы не указывать все на проектном чертеже или в маркировке все они должны соответствовать установленным стандартам.
ГОСТ используется для указания более одного десятка параметров. Для определения применяемых обозначений указывается чертеж поперечного сечения.
Гнутые равнополочные уголки, как и другие варианты исполнения рассматриваемого материала, имеют собственную таблицу классификации, по которой можно определить основные геометрические размеры и вес.
В заключение отметим, что сегодня приобрести рассматриваемый материал можно практически в любом городе. При этом огромный сортамент позволяет подобрать наиболее подходящее изделие по основным параметрам. На момент приобретения равнополочных уголков следует уделить внимание тому, что на поверхности не должно быть ярко выраженной ржавчины и механических повреждений.
Кроме этого, изделие должно выпускать согласно установленным стандартам ГОСТ. Во время погрузки равнополочных уголков должны соблюдаться все установленные нормы, нагрузка равномерно распределяться для исключения вероятности провисания материала и его деформации.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Вернуться на главную
Сортамент уголков | стальных равнополочных и неравнополчных
Сортамент уголков | стальных равнополочных и неравнополчныхНа нашем сайте вы можете посмотреть сортамент на уголки стальные всех видов. У нас представлен краткий обзор на сортамент и полный в соответствии с ГОСТ.
| сортамент уголков равнополочных | сортамент уголков неравнополочных |

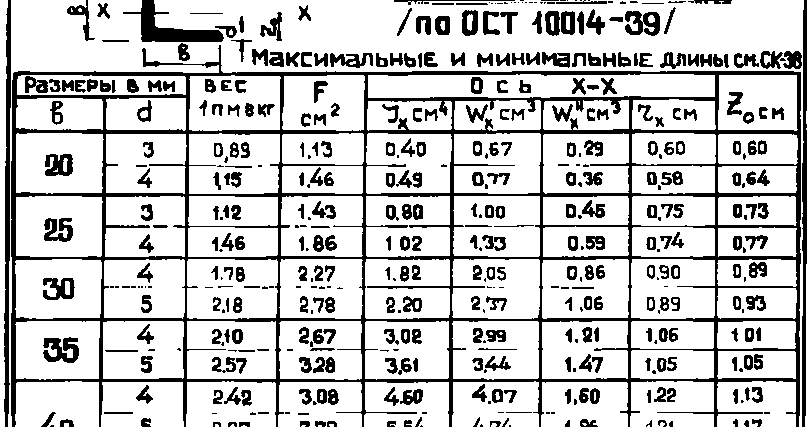

сортамент уголков горячекатаных с равными полками (таблица)
| Размер b*b*t | Сталь | Длина | Вес метра, кг |
| Уголок 20х20х4 | Ст3, 09гс | 6м-12м | 1,21 |
| Уголок 25х25х3 | Ст3, 09гс | 6м-12м | 1,18 |
| Уголок 25х25х4 | Ст3, 09гс | 6м-12м | 1,54 |
| Уголок 32х32х3 | Ст3, 09гс | 6м-12м | 1,54 |
| Уголок 32х32х4 | Ст3, 09гс | 6м-12м | 2,08 |
| Уголок 35х35х3 | Ст3, 09гс | 6м-12м | 1,64 |
| Уголок 35х35х4 | Ст3, 09гс | 6м-12м | 2,21 |
| Уголок 40х40х3 | Ст3, 09гс | 6м-12м | 1,89 |
| Уголок 40х40х4 | Ст3, 09гс | 6м-12м | 2,7 |
| Уголок 40х40х5 | Ст3, 09гс | 6м-12м | 3,07 |
| Уголок 45х45х3 | Ст3, 09гс | 6м-12м | 2,1 |
| Уголок 45х45х4 | Ст3, 09гс | 6м-12м | 3,04 |
| Уголок 45х45х5 | Ст3, 09гс | 6м-12м | 3,75 |
| Уголок 50х50х3 | Ст3, 09гс | 6м-12м | 2,32 |
| Уголок 50х50х4 | Ст3, 09гс | 6м-12м | 3,46 |
| Уголок 50х50х5 | Ст3, 09гс | 6м-12м | 4,2 |
| Уголок 63х63х4 | Ст3, 09гс | 6м-12м | 3,94 |
| Уголок 63х63х5 | Ст3, 09гс | 6м-12м | 5,36 |
| Уголок 63х63х6 | Ст3, 09гс | 6м-12м | 6,37 |
| Уголок 70х70х5 | Ст3, 09гс | 6м-12м | 5,68 |
| Уголок 70х70х6 | Ст3, 09гс | 6м-12м | 6,72 |
| Уголок 70х70х7 | Ст3, 09гс | 6м-12м | 8,23 |
| Уголок 75х75х5 | Ст3, 09гс | 6м-12м | 6,46 |
| Уголок 75х75х6 | Ст3, 09гс | 6м-12м | 7,48 |
| Уголок 75х75х7 | Ст3, 09гс | 6м-12м | 8,86 |
| Уголок 75х75х8 | Ст3, 09гс | 6м-12м | 10,1 |
| Уголок 80х80х6 | Ст3, 09гс | 6м-12м | 7,36 |
| Уголок 80х80х7 | Ст3, 09гс | 6м-12м | 9,2 |
| Уголок 80х80х8 | Ст3, 09гс | 6м-12м | 10,8 |
| Уголок 90х90х6 | Ст3, 09гс | 6м-12м | 9 |
| Уголок 90х90х7 | Ст3, 09гс | 6м-12м | 10,8 |
| Уголок 90х90х8 | Ст3, 09гс | 6м-12м | 12,2 |
| Уголок 100х100х7 | Ст3, 09гс | 6м-12м | 12,1 |
| Уголок 100х100х8 | Ст3, 09гс | 6м-12м | 13,7 |
| Уголок 100х100х10 | Ст3, 09гс | 6м-12м | 16,8 |
| Уголок 100х100х12 | Ст3, 09гс | 6м-12м | 18,6 |
| Уголок 110х110х7 | Ст3, 09гс | 6м-12м | 12,9 |
| Уголок 110х110х8 | Ст3, 09гс | 6м-12м | 14,7 |
| Уголок 125х125х8 | Ст3, 09гс | 6м-12м | 16,8 |
| Уголок 125х125х9 | Ст3, 09гс | 6м-12м | 19,3 |
| Уголок 125х125х10 | Ст3, 09гс | 6м-12м | 21,3 |
| Уголок 125х125х12 | Ст3, 09гс | 6м-12м | 25,3 |
| Уголок 140х140х9 | Ст3, 09гс | 6м-12м | 21,1 |
| Уголок 140х140х10 | Ст3, 09гс | 6м-12м | 23,9 |
| Уголок 140х140х12 | Ст3, 09гс | 6м-12м | 27,6 |
| Уголок 160х160х10 | Ст3, 09гс | 6м-12м | 27,5 |
| Уголок 160х160х12 | Ст3, 09гс | 6м-12м | 32,7 |
| Уголок 180х180х12 | Ст3, 09гс | 6м-12м | 34,4 |
| Уголок 200х200х12 | Ст3, 09гс | 6м-12м | 41,2 |
сортамент уголков горячекатаных с неравными полками (таблица)
| Размер В*b*t | Сталь | Длина | Вес метра, кг |
| Уголок 63х40х5 | Ст3, 09гс | 6м-12м | 4,35 |
| Уголок 63х40х6 | Ст3, 09гс | 6м-12м | 5,16 |
| Уголок 75х50х5 | Ст3, 09гс | 6м-12м | 5,33 |
| Уголок 75х50х6 | Ст3, 09гс | 6м-12м | 06,33 |
| Уголок 100х63х6 | Ст3, 09гс | 6м-12м | 8,14 |
| Уголок 100х63х8 | Ст3, 09гс | 6м-12м | 11 |
| Уголок 125х80х8 | Ст3, 09гс | 6м-12м | 14 |
| Уголок 125х80х10 | Ст3, 09гс | 6м-12м | 17,3 |
| Уголок 140х90х8 | Ст3, 09гс | 6м-12м | 15,8 |
| Уголок 140х90х10 | Ст3, 09гс | 6м-12м | 19,5 |
| Уголок 160х100х10 | Ст3, 09гс | 6м-12м | 22,1 |
заполните форму: получите счет или кп
Имя
Телефон
Адрес доставки
Наименование продукции
Загрузка файла
Уголок металлический: ассортимент.
Уголок стальной равнополочный: ассортимент, размерыУголок металлический широко применяется в различных отраслях промышленности. Изделия этого типа применяются при строительстве зданий и сооружений, мостов, путепроводов, в машиностроении, при сборке навесов, конструкций детских площадок и т. д. Существует несколько оснований, по которым выделяют стальной уголок.
Какие существуют виды продукции?
Прежде всего, уголок металлический, ассортимент которого регламентирован ГОСТами, отличается по форме используемой для изготовления стали. Так, например, в строительстве часто используются изделия из металла марок Ст2, Ст3 и 09.Г2С. В других отраслях может применяться уголок из самых разных материалов. Изготавливают изделия этого типа из черных металлов, низколегированных или даже из инструментальной стали, нержавеющей стали. Кроме того, уголок можно классифицировать по следующим признакам:
Способ изготовления;
Размеры;
Соотношение полок;
Точность прокатки.
Соотношение массы и габаритов, вид материала изготовления материала, степень кривизны угла – все эти параметры регламентируются ГОСТ.
Виды по способу изготовления
Уголок стальной изготавливается двумя основными технологиями: горячей прокаткой или обычной гибкой. В первом случае заготовка проходит через валы на специальном станке сложной конструкции, а затем поступает в прокатный стан. Гнутые уголки изготавливаются из металлических полос (можно горячекатаных или холоднокатаных) на профилегибочном прессе.
Наиболее надежной разновидностью являются изделия, изготовленные по первой технологии. Уголки стальные горячекатаные равнополочные, сортамент которых определяется ГОСТ 8509-93 и ГОСТ 8510-86, применяется обычно для сборки разного рода ответственных конструкций. Неравноценный вариант этого продукта также производится по определенным стандартам.
При изготовлении гнутых изделий соблюдаются нормы, установленные ГОСТ 19771-93 и ГОСТ 19772-93.
Этот уголок используется в основном для сборки разного рода малых архитектурных форм (навесы, беседки), конструкций на детских площадках (качели, теннисные столы) и различных декоративных элементов во дворах домов.
Различия в размерах
По этому параметру современные предприятия выпускают самый разный металлический уголок. В ее ассортименте представлены изделия сечением от 140 см 2 до 1,5 см 2 . Длина уголков:
Огромная;
Габаритная длина;
Ограниченная длина.
Современные предприятия производят данный вид проката от 4 до 12 м. Они также изготавливают более длинный уголок по запросу. Сортамент (размеры, толщину используемой для изготовления стали) данного изделия определяет ГОСТ, в том числе с учетом его допустимой кривизны. Этот параметр не превышает 0,4% длины изделия. Толщина полок стального уголка обычно колеблется в пределах 3-25 мм. Иногда эти изделия изготавливаются из более толстой стали.
Типы полок
По этому признаку ГОСТы в основном определяются ассортиментом. Угол равен квадрату в сечении. Это самый распространенный и часто используемый вид. Такие изделия применяют для сборки железнодорожных вагонов, грузовых автомобилей, производственного оборудования, в качестве эталона углов в мебельном производстве, при формировании дверных и оконных проемов и т. д.
Уголки неравнополочные в сечении имеют форму буквы “ГРАММ”. То есть одна их полка длиннее второй. Этот вид уголка применяется в основном при изготовлении разного вида металлоконструкций, если необходимость его применения указана в конструкторской документации.
Прокат: уголки и их точность
По этому признаку стандартные изделия классифицируются на изделия:
Высокой точности. Такие изделия маркируются буквой «А».
Повышенная точность. Он обозначен буквой «В».
Обыкновенная точность. Он обозначен буквой «С».
В свободной продаже часто можно встретить уголки повышенной точности, потому что они пользуются у потребителя наибольшей популярностью.
Уголок стальной равносторонний, сортамент которого определен стандартами, по ГОСТу может иметь следующие допустимые отклонения по соотношению:
При ширине полки до 45 мм – не более 1 мм;
До 90 мм – не более 1,5 мм;
До 150 мм – в переделах 2 мм;
До 250 мм – не более 3 мм.
Допустимые отклонения неравнополочного угла также определяются ГОСТами и указываются в специальных таблицах в зависимости от номера изделия. Ниже для примера приведен один из таких стандартов.
Угловая комната | Предельные отклонения | ||||||
Ширина полки | Толщина полки | ||||||
До 6 | 6-9 | Более 9 | |||||
А | В | А | В | А | В | ||
10/6,3-16/10 | 2 мм | +0,03 см -0,04 см | 0,04 см | +0,03 см -0,05 см | +0,04 см -0,06 см | +0,03 см -0,06 см | +0,04 см -0,06 см |
Вес уголка: в ассортименте
Согласно стандартам, масса изделия данного вида должна быть в точной пропорции к длине и толщине его полок.
Наличие каких-либо отклонений в этом плане не допускается. На данный момент считается, что наиболее массовый стандартный сорт данной продукции предприятие выпускает только в том случае, если процент отклонения от требований ГОСТ составляет не более 15% всего реализуемого металлопроката.
Специальные таблицы также являются наиболее удобным способом определения стандартного ассортимента в этом плане. Равновеликий уголок с разными полками должен иметь строго определенный вес. Ассортимент выглядит в таблицах примерно так.
Угловой равносторонний | Метр на тонну | кг/м |
25×4 мм | 684,93 | 1,15 |
35×4 мм | 476,19 | 2.1 |
45×4 мм | 366,3 | 2,73 |
56×4 мм | 290,7 | 3,44 |
Документы, определяющие стандарты
В настоящий момент при изготовлении уголка стального соблюдаются нормы как ГОСТ, так и других документов, регламентирующих их параметры.
Ниже мы представляем вам таблицу, из которой вы можете точно узнать, какие конкретные характеристики, какие нормы определены.
комната | Параметр |
ГОСТ 8510-86 | Ассортимент уголков неравнополочных горячекатаных |
ИСО 657.2-2001 | Размеры уголка неравнополочного горячекатаного |
ГОСТ 8509-93 (ДСТУ 2251-93) | Ассортимент кровавой стороны |
ИСО 657-1: 1989 Е | Размеры уголка равнополочного горячекатаного |
ГОСТ 19771-93 (ДСТУ 2254-93) | Уголок равнополочный гнутый в ассортименте |
ГОСТ 19772-93 (ДСТУ 2255-93) | Диапазон гнутого неравнополочного уголка |
ГОСТ 8509-93 (ДСТУ 2251-93) | Размеры гнутого равнополочного уголка |
ГОСТ 8510-86 | Размеры неровного изогнутого уголка |
Несмотря на, казалось бы, самую простую конструкцию, таким образом, имеет весьма разнообразный ассортимент уголкового металла.
ГОСТ и другие документы на его изготовление должны учитываться предприятиями.
Как определить качество уголка
Изделия этого типа используются при сборке разного рода несущих конструкций. Поэтому неудивительно, что к их качеству предъявляются высокие требования. Ассортимент уголков равнополочных ГОСТ регламентирует по точности, как и буквально все параметры неравнополочного варианта. Но как определить качество этого товара при покупке? Ведь проверить продукцию на соответствие стандартам достаточно сложно. Способов сделать так, чтобы угол вышел с точным соблюдением всех норм, существует несколько. При покупке необходимо в первую очередь обратить внимание на:
Репутация поставщика уголков.
Репутация производителя данного товара.
Продавец имеет все необходимые сертификаты качества.
Внешний вид самих изделий. На углу не должно быть ржавчины, неровностей, сколов и т.п. Разумеется, изделие не должно быть перекручено по оси.
Уголок стальной, как и любой другой вид металлопроката, может продаваться поштучно или тоннами. Частные лица приобретают его обычно в строительных гипермаркетах или на складах мелких поставщиков. Промышленные предприятия закупают уголок оптом обычными тоннами.
Сертификаты
Ассортимент уголков равнополочных ГОСТ точно подгоняет. То же самое можно сказать и о втором варианте этого изделия, имеющем неравную длину полок. Подтверждает качество данного товара и его соответствие стандартам специальный документ – сертификат. Выдается производителям на ограниченный срок (1-3 года). После окончания последней компания должна еще раз подтвердить качество своей продукции в Центре Сертификации. На некоторые виды уголков такой документ необходимо получить обязательно. Другие группы данной продукции производитель может сертифицировать по своему желанию. Обычно компании, производящие уголок, так и поступают. Ведь это значительно повышает степень уверенности в качестве продукции со стороны покупателей.
Получение сертификата процедура не сложная, но ответственная и регламентированная законом. Этот документ выдается по требованию производителя. К нему в обязательном порядке должны быть приложены копии технических условий на выдачу уголка, а также учредительных документов компании.
Заявка
Как видите, товары этого типа имеют регламентированный регламентом ассортимент продукции. Уголок равно-среднего качества из черного металла, как уже было сказано, применяется в производстве и строительстве чаще всего. Также данный вид продукции очень часто используется в частных хозяйствах и фермерских хозяйствах. Простота работы с этим универсальным видом металлопроката позволяет без труда изготовить своими руками конструкции любой формы, отличающиеся высокой степенью надежности.
Самый распространенный тип
Самый популярный вид данного изделия – уголок из стали с размером полки от 2 до 20 см. Приусадебные участки и ремонтные работы используют в основном изделия размером от 4х4 см до 10х10 см.
Можно обвязать дом, который треснул, загнуть каркас, сделать лестницу, каркас ворот, забор и т.д. Смонтированные из данного вида рулонной конструкции, они надежны, прочны и имеют очень долгий срок службы. Единственное, при использовании уголка из черного металла его необходимо красить. Этот вид металлопроката ржавеет буквально насквозь и очень быстро. Для обработки угловых изделий обычно используют акриловые водостойкие эмали или масляные краски.
Цена на уголок стальной
Стоимость изготовления данной разновидности относительно недорогая. Цена уголка зависит в первую очередь от типа используемой стали и ширины полок, а также их толщины. Кусочки самых распространенных изделий этого типа — от 4х4 до 10х10 см — можно приобрести по 50-150 рублей за погонный метр. Тонна уголка, купленного оптом, стоит около 25-25,5 тысяч рублей. Большие партии обычно покупают на складах крупных компаний, занимающихся продажей разных видов металлопроката. В наше время заказ с доставкой можно сделать, в том числе и через интернет.
