Сортамент уголки гнутые неравнополочные

Вернуться на страницу «Уголок металлический»

Уголки гнутые неравнополочные

из стали с временным сопротивлением разрыву

не более 460 Н/мм

2 (47 кгс/мм2)

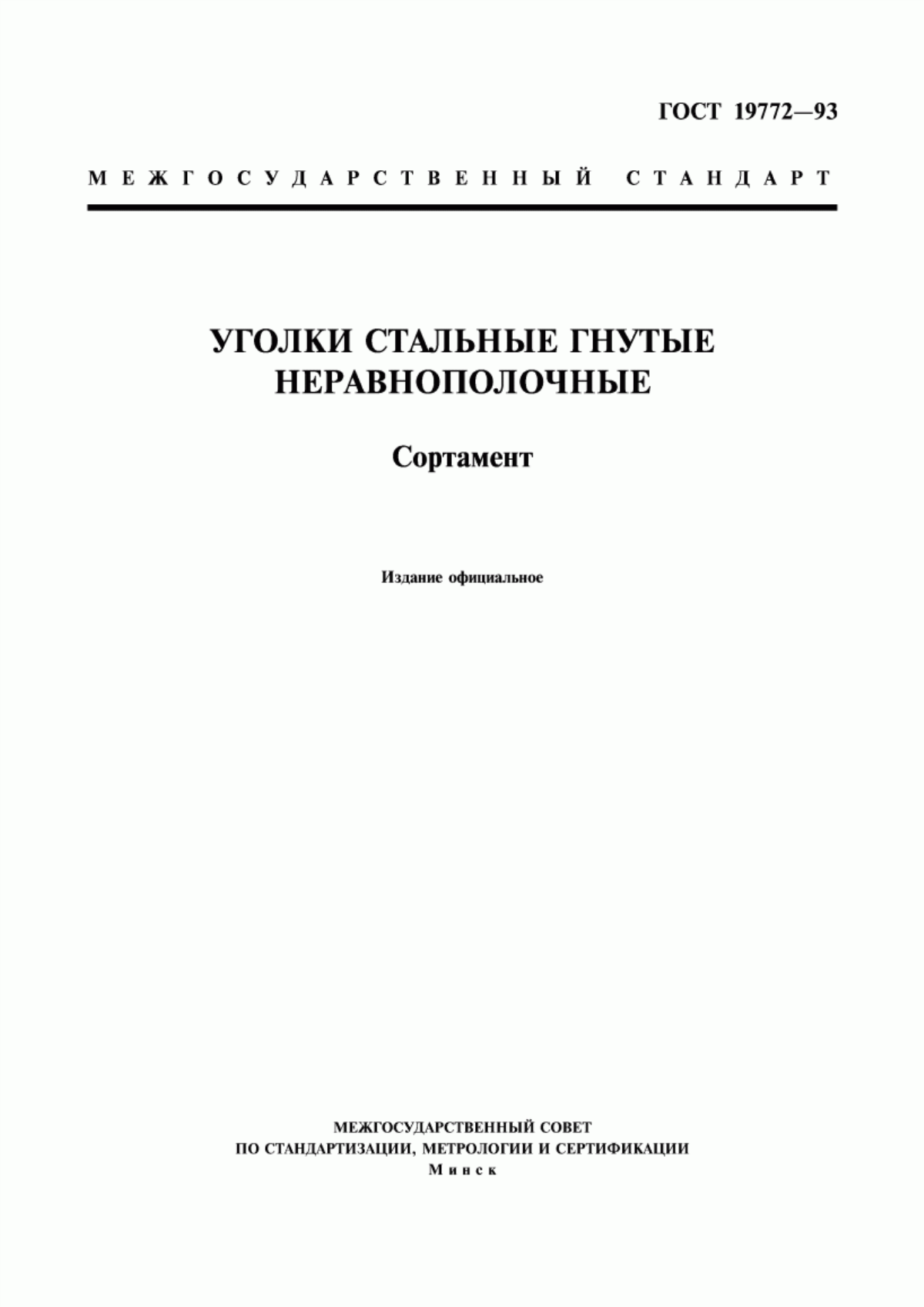

ГОСТ 19772-93

В — ширина большей полки; b — ширина меньшей полки;

S — толщина полки; R — радиус кривизны;

I — момент инерции; i — радиус инерции;

xo , у o — расстояние от центра тяжести до наружных поверхностей полок;

F — площадь поперечного сечения;

n1=(B-S-R)/S — отношение расчетного свеса большей полки к толщине профиля;

n1=(B-S-r)/S  — отношение расчетного свеса меньшей полки к толщине профиля.

BbSR , не болееn1n2F, см2Справочные значения величин для осей
Масса 1 м, кг
x — хy — yxo — xoyо — yоx1 – x1y1 – y1
ммIx, см4ix , смIу, см4iу , смIxo, см4ixo , см4Iyo, см4iyo , см4tg aIx1 , см4у o, смIу1, см4хo , см
32252,0313,510,01,061,121,020,610,761,441,160,280,520,622,191,001,050,640,84
32252,5310,67,81,321,351,010,730,751,751,160,340,510,632,741,021,310,661,03
50353,2513,08,42,536,521,612,721,047,891,771,350,730,5113,371,654,630,871,98
60403,0417,711,02,8410,731,943,971,1,812,612,112,090,860,4724,631,966,450,932,23
70504,0615,010,04,5022,902,2510,041,4927,942,495,011,050,5345,842,2616,811,233,53
80634,0617,513,25,4235,95,2,5720,061,9246,522,939,481,320,6368,402,4533,511,574,26
85354,0618,74,24,5034,022,753,770,9235,442,812,360,720,2281,953,265,890,693,53
90704,0620,015,06,1051,532,9027,922,1466,033,2913,421,480,6297,342,7445,921,724,79
100654,0622,513,86,3066,913,2623,361,9377,723,5112,561,410,44133,473,2536,831,464,95
1051003,0432,731,05,9867,663,3660,123,17103,234,1624,552,030,19115,852,84100,092,594:69
115655,0720,610,6845120,073,7529,601,86132,793,9416,881,410,35253,743,9546,241,396,71
1201008,01212,510,016,41239,473,82153,183,05205,564,5230,591,750,41366,954,3086,011,757,89
180
140
6,0927,520,818,53632,175,84343,254,30808,016,60167,413,010,621167,385,37550,073,3414,55

Смотрите также сортамент:

Для уголков из стали с временное сопротивление разрыву более 460 Н/мм2

Характеристики уголка гнутого неравнополочного

Уголок стальной гнутый неравнополочный (ГОСТ 19772-93)


Уголки стальные гнутые неравнополочные изготавливаются на трубных станах из качественной конструкционной стали.

Обозначения: В- ширина большей полки; b- ширина меньшей полки; S- толщина полки.

Масса уголка гнутого неравнополочного (ГОСТ 19772-93)
РазмерыМасса 1м, кгМетров в тонне
B
b
S
32252,00,841190,5
32252,51,03970,9
40252,51,16862,1
50353,21,98505,1
60403,02,23448,4
70504,03,48287,4
70504,03,53283,3
80634,04,26234,7
85354,03,53283,3
85674,04,49222,7
90704,04,74211,0
90704,04,79208,8
100654,04,95202,0
1051003,04,69213,2
115655,06,66150,2
115655,06,71149,0
1201008,07,89126,7
1471258,015,9362,8
1521005,510,3796,4
1551006,011,3887,9
1801406,014,5568,7

Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. При вычислении плотность стали принята равной 7,85 тн/м3.

Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.

Уголок гнутый неравнополочный ГОСТ 19772-93. Размеры и вес. Справочные таблицы весов металлопроката. Справочные таблицы веса металла.

Справочные таблицы весов металлопроката. Справочные таблицы веса металла. Уголок гнутый неравнополочный ГОСТ 19772-93. Размеры и вес.

Справочные таблицы веса металла. Уголок гнутый неравнополочный ГОСТ 19772-93. Размеры и вес.
Размер В, мм Размер b, мм Стенка S, мм Вес 1 метра метров в 1 тонне Допустимые отклонения веса в %
Повышенной точности Обычной
25 20 1,5 0,5 2000 ± 1,25 ± 1,50
25 20 2 0,65 1538,5 ± 1,25 ± 1,50
32 25 1,5 0,64 1562,5 ± 1,25 ± 1,50
32 25 2 0,84
1190,5
± 1,25 ± 1,50
32 25 2,5 1,03 970,9 ± 1,25 ± 1,50
40 25 1,5 0,73 1369,9 ± 1,25 ± 1,50
40 25 2 0,96 1041,7 ± 1,25 ± 1,50
40 25 3 1,19 840,3 ± 1,25 ± 1,50
40 32 2 1,07 934,6 ± 1,25 ± 1,50
40 32 2,5 1,33 751,9 ± 1,25 ± 1,50
40 32 3 1,53 636,9 ± 1,25 ± 1,50
50
36
2,5 1,6 625 ± 1,25 ± 1,50
50 36 3 1,9 526,3 ± 1,25 ± 1,50
50 36 4 2,47 404,9 ± 1,25 ± 1,50
60 40 3 2,23 448,4 ± 1,50 ± 2,00
70 50 3 2,7 370,4 ± 1,50 ± 2,00
80 63 4 4,26 234,7 ± 1,50 ± 2,00
80 63 5 5,26 190,1 ± 1,50 ± 2,00
80 63 6 6,21 161 ± 1,50 ± 2,00
90 70 4 4,79 208,8 ± 1,50 ± 2,00
90 70 5 5,92 168,9 ± 1,50 ± 2,00
90 70 6 7,01 142,7 ± 1,50 ± 2,00
90 70 7 8,11 123,3 ± 1,50 ± 2,00
100 80 5 6,71 149 ± 2,00 ± 2,50
100 80 6 7,95 125,8 ± 2,00 ± 2,50
100 80 7 9,21 108,6 ± 2,00 ± 2,50
100 80 8 10,37 96,4 ± 2,00 ± 2,50
120 100 6 9,84 101,6 ± 2,00 ± 2,50
120 100 7 11,41 87,6 ± 2,00 ± 2,50
120 100 8 12,88 77,6 ± 2,00 ± 2,50
160 125 7 14,98 66,8 ± 2,50 ± 3,00
160 125 8 16,96 59 ± 2,50 ± 3,00

Уголок гнутый | равнополочный ГОСТ 19771-93



Гнутый уголок - стальной профиль, изготавливаемый на профилегибочных агрегатах из горячекатаной, холоднокатаной и холоднокатаной оцинкованной стали углеродистых, качественных и низколегированных марок, в соответствии с ГОСТ 19771-93 и ГОСТ 19772-93.

B - большая полка
b - меньшая полка
s - толщина стенки

Уголок гнутый равнополочный
Наименование

Длина, м

Марка стали Вес метра Метров в тонне
Гнутый уголок 25х25х2 6 Ст3, 09Г2С 0,77 1298
Гнутый уголок 25х25х3 6 Ст3, 09Г2С 1,15 869
Гнутый уголок 30х30х2 6 Ст3, 09Г2С 0,92 1087
Гнутый уголок 30х30х2,5 6 Ст3, 09Г2С 1,15 869
Гнутый уголок 30х30х3 6 Ст3, 09Г2С 1,38 724,6
Гнутый уголок 35х35х2 6 Ст3, 09Г2С 1,07 934
Гнутый уголок 35х35х2,5 6 Ст3, 09Г2С 1,34 746,2
Гнутый уголок 35х35х3 6 Ст3, 09Г2С 1,61 621,1
Гнутый уголок 36х36х2 6 Ст3, 09Г2С 1,11 901
Гнутый уголок 36х36х2,5 6 Ст3, 09Г2С 1,38 724,6
Гнутый уголок 40х40х2 6 Ст3, 09Г2С 1,23 813
Гнутый уголок 40х40х2,5 6 Ст3, 09Г2С 1,54 649,3
Гнутый уголок 40х40х3 6 Ст3, 09Г2С 1,85 540,5
Гнутый уголок 45х45х2 6 Ст3, 09Г2С 1,38 724,6
Гнутый уголок 45х45х2,5 6 Ст3, 09Г2С 1,73 578
Гнутый уголок 45х45х3 6 Ст3, 09Г2С 2,08 480,7
Гнутый уголок 50х50х2 6 Ст3, 09Г2С 1,54 649,3
Гнутый уголок 50х50х2,5 6 Ст3, 09Г2С 1,92 520,8
Гнутый уголок 50х50х3 6 Ст3, 09Г2С 2,31 432,9
Гнутый уголок 50х50х4 6 Ст3, 09Г2С 3,08 324,6
Гнутый уголок 55х55х2 6 Ст3, 09Г2С 1,69 591,7
Гнутый уголок 55х55х2,5 6 Ст3, 09Г2С 2,12 471,7
Гнутый уголок 55х55х3 6 Ст3, 09Г2С 2,54 393,7
Гнутый уголок 55х55х4 6 Ст3, 09Г2С 3,38 295,8
Гнутый уголок 60х60х2 6 Ст3, 09Г2С 1,85 540,5
Гнутый уголок 60х60х2,5 6 Ст3, 09Г2С 2,31 432,9
Гнутый уголок 60х60х3 6 Ст3, 09Г2С 2,77 361
Гнутый уголок 60х60х4 6 Ст3, 09Г2С 3,69 271

Значения веса погонного метра в таблице указаны справочно - рассчитаны теоретически от номинальных размеров проката. Однако, требованиями ГОСТ предусмотрено предельное отклонение, которое зависит от класса точности проката.

В соответствии с требованиями ГОСТ, предельные отклонения по ширине полки не должны превышать 1,5-2 мм для обычного класса точности и 0,75-1,5 мм для проката высокой точности. Предельные отклонения по длине не должны превышать +40-80 мм в зависимости от класса точности.

Уголок гнутый неравнополочный

Гнутый неравнополочный профиль производится и поставляется под заказ.

Равнополочные и неравнополочные гнутые уголки могут быть произведены под заказ со следующими начальными параметрами:

  • сталь без покрытия марок Ст3сп/пс, 08пс, 09Г2С толщиной от 1,5 до 6 мм
  • оцинкованная сталь марок 08пс, 1пс, 2пс толщиной от 1,5 до 3 мм
  • минимальная ширина меньшей полки b не менее 25 мм и не более 150 мм,
  • минимальная ширина большей полки B не менее 30 мм и не более 160 мм.
  • длина от 2 до 12 метров.
  • длина менее 6 метров поставляется с остатком.
  • более 6 метров возможно изготовление любой длины без остатка.
Особенности гнутых уголков

Главным отличием гнутого уголка от уголка горячекатаного является именно способ производства. Именно способ производства закладывает как положительные, так и отрицательные аспекты. Гнутые уголки производятся из стальной горячекатаной или холоднокатаной ленты на профилегибочных агрегатах без нагрева и изменения свойств исходного материала.

Достоинства - возможность производства уголков с меньшей толщиной стенок, что уменьшает вес и удешевляет конструкцию. Возможность гибкой настройки оборудования и оперативного производства малых партий.

Недостатки - прочность гнутого уголка значительно уступает горячекатаному даже при сопоставимой толщине стенки, что снижает эффективность и затрудняет использование гнутых профилей в производстве нагружаемых металлоконструкций. Класс прочности проката можно повысить использованием низколегированных марок стали, однако следует помнить, что применение таких профилей рекомендуется только для не нагружаемых конструкций.

Приемка, транспортировка и хранение калиброванного круга

Приемка, хранение и транспортировка гнутых уголков осуществляется в соответствии с требованиями ГОСТ 7566. Хранение осуществляется на открытых или закрытых неотапливаемых площадках, не зависимо от марки стали. Транспортировка гнутых профилей осуществляется в открытых транспортных средствах. Приемка осуществляется по фактическому или теоретическому весу, указанному в сертификате производителя.

Цены

Цена на стальной гнутый профиль формируется специалистами нашей компании индивидуально, с учетом объема Вашего заказа, сроков выполнения и других его параметров.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Уголки стальные гнутые неравнополочные и равнополочные оптом и в розницу с доставкой по России

Калькулятор
металлопроката
Как заказать?

Каталог продукции

Услуги

Подбор параметров

Отправить заказ по e-mail

Гнутые уголки равнополочные и неравнополочные изготавливаются как мерной, так и немерной длины.

Точность уголка гнутого может быть выполнена:
- А - высокой точности;
- Б - повышенной;
- В - обыкновенной.

Уголок гнутый равнополочный ГОСТ 19771-93, уголок гнутый неравнополочный ГОСТ 19772-93 производятся длиной от 3 до 12м, и отгружаются в сторону заказчика следующей мерности:

- мерной длины;
- мерной длины с немерным уголком в количестве более 7% от общей массы связки;
- длины, кратной мерной;
- немерной длины;
- длины, кратной мерной с немерной в количестве не более 7% от общеё массы партии.

Широкое применение стальной гнутый уголок получил в дорожном и гражданском строительстве. Практичность в монтаже, незначительный вес уголка, возможность производства различных типов и размеров гнутого угла позволяют при строительстве в узлах металлоконструкций применять гнутый уголок.

Компания "ЛенСпецСталь" предлагает уголок гнутый, из наличия со склада в Санкт-Петербурге и под заказ. Размеры гнутого уголка, вес уголка стального гнутого, технические характеристики см. таблицу.

Таблица массы равнополочных уголков из углеродистой и низкоуглеродистой стали(ГОСТ 19771-93)

Размеры, мм уголка гнутого равнополочного АхBхS Масса 1 м, кг.Метров в тонне.
Уголок гнутый равнополочный 36х36х3,0 ГОСТ 19771-931,57636,94
Уголок гнутый равнополочный 40х40х3,0 ГОСТ 19771-931,76568,18
Уголок гнутый равнополочный 50х50х3,0 ГОСТ 19771-932,23448,43
Уголок гнутый равнополочный 50х50х4,0 ГОСТ 19771-932,9344,83
Уголок гнутый равнополочный 60х60х3,0 ГОСТ 19771-932,7370,37
Уголок гнутый равнополочный 60х60х4,0 ГОСТ 19771-933,53283,29
Уголок гнутый равнополочный 70х70х4,0 ГОСТ 19771-934,16240,38
Уголок гнутый равнополочный 80х80х3,0 ГОСТ 19771-933,64274,73
Уголок гнутый равнополочный 80х80х5,0 ГОСТ 19771-935,92168,92
Уголок гнутый равнополочный 80х80х7,0 ГОСТ 19771-938,11123,3
Уголок гнутый равнополочный 100х100х4,0 ГОСТ 19771-936,05165,29
Уголок гнутый равнополочный 100х100х5,0 ГОСТ 19771-937,49133,51
Уголок гнутый равнополочный 100х100х6,0 ГОСТ 19771-938,89112,49
Уголок гнутый равнополочный 100х100х7,0 ГОСТ 19771-9310,3196,99
Уголок гнутый равнополочный 120х120х5,0 ГОСТ 19771-939,06110,38
Уголок гнутый равнополочный 120х120х6,0 ГОСТ 19771-9310,7892,76

Таблица массы неравнополочных уголков из углеродистой и низкоуглеродистой стали (ГОСТ 19772-93)

Размеры, мм уголка гнутого неравнополочного АхBхS Масса 1 м, кг.Метров в тонне.
Уголок гнутый неравнополочный 32х25х2,0 ГОСТ 19772-930,841190,48
Уголок гнутый неравнополочный 50х35х3,2 ГОСТ 19772-931,8505,05
Уголок гнутый неравнополочный 60х40х3,0 ГОСТ 19772-932,23448,43
Уголок гнутый неравнополочный 70х50х4,0 ГОСТ 19772-933,53344,83
Уголок гнутый неравнополочный 80х63х4,0 ГОСТ 19772-934,26234,74
Уголок гнутый неравнополочный 90х70х4,0 ГОСТ 19772-934,79208,77
Уголок гнутый неравнополочный 100х65х4,0 ГОСТ 19772-934,95202,02
Уголок гнутый неравнополочный 105х100х3,0 ГОСТ 19772-934,69213,22
Уголок гнутый неравнополочный 115х65х5,0 ГОСТ 19772-936,71149,03
Уголок гнутый неравнополочный 120х100х8,0 ГОСТ 19772-937,89126,74
Уголок гнутый неравнополочный 180х140х6,0 ГОСТ 19772-9314,5568,73

Внимание! Все электронные письма и счета от ООО "Ленспецсталь" отправляются только с почтового домена @lsst.ru Документы, отправленные с других адресов недействительны!

Электронный документооборот - ЭДО. Безопасный способ передачи документов, быстро, удобно, архив всех файлов, современное решение для бухгалтерии и снабжения. Мы работаем с Контур.Диадок и СБИС, присоединяетесь!

Гнутый стальной уголок - ГОСТ, общие характеристики

Стальной уголок – вид фасонного проката с полками одинаковой величины (равнополочный) или разной (неравнополочный). Форма поперечного сечения – Г-образная. Эта металлопродукция выпускается в широком сортаменте, позволяющем выбрать подходящий вариант для конкретного эксплуатационного применения. Изделия удобны в монтаже, для их стыковки используют неразъемные соединения (сварку и клепку) или сборно-разборные на болтах и гайках. По способу производства разделяют изделия на горячекатаные и гнутые.

Общие характеристики стального гнутого уголка

Этот вид фасонного стального проката производится на профилегибочных прессах из горячекатаного или холоднокатаного листа. Визуальное отличие гнутого изделия от горячекатаного – скругленная форма наружного угла. При изготовлении нагрев не используется, поэтому в материале присутствуют остаточные напряжения, негативно влияющие на прочностные характеристики продукции. Снизить деформирующие напряжения можно с помощью отпуска.

В качестве исходного материала используется:

  • качественная конструкционная сталь – в массовом варианте для изготовления изделий и конструкций рядового назначения;
  • низколегированная сталь – для продукции, предназначенной для эксплуатации при значительных статических и динамических нагрузках и низких температурах;
  • коррозионностойкие стали – наиболее дорогой вариант, применяется при высоких требованиях по стойкости к воздействию химически агрессивных сред и эстетике изделия.

Области применения гнутого равнополочного уголка

Металлоизделия, изготовленные из низкоуглеродистой стали Ст0 (содержание углерода – до 0,23%), свариваются без ограничений. Применяются для малоответственных, не нагружаемых изделий и конструкций. Изделия из сталей с более высоким содержанием углерода имеют ограничения по свариваемости. Сортамент гнутого равнополочного уголка регламентируется ГОСТом 19771-93.

Применение:

  • в мебельной промышленности;
  • для обрамления оконных и дверных проемов;
  • для монтажа каркасов;
  • при изготовлении функционально-декоративных предметов интерьера.

Характеристики гнутого неравнополочного уголка

Сортамент определяется ГОСТом 19772-93. Длина изделий – 3-12 м. По точности профилирования различают металлопродукцию обычной, повышенной, высокой точности.

Неравнополочный гнутый угловой прокат не применяется для создания тяжелонагруженных конструкций. Области его применения:

  • отделка помещений;
  • изготовление бытовых приборов;
  • мебельная промышленность;
  • архитектура и дизайн.

Уголок стальной

Главная / Уголок

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см2 до мощных профилей с площадью сечения 140 см2. Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок

45×45×5 - А ДСТУ 2251-93 (ГОСТ 8509-93)

Ст3пс 3 - 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок

63×40×4 - А ГОСТ 8510 - 86

Ст3сп - 1 ГОСТ 535-79

вернуться к содержанию

Масса уголка Муг определяется по формуле:

Муг = L·ρу,

где L — длина уголка; ρу — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρу = [(A+B-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр.

При плотности материала 7850 кг/м3:

ρу = 0,007850·(A+B-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρу = [(2·A-t)·t+(1-π/4)·(r2внутр-2·r2внешн)]·ρ,

где А — ширина полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,001686·(r2внутр-2·r2внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

rвнешн = rвнутр/2,

и соответственно –

ρу = (2·A-t)·t+((4-π)/8)·(r2внутр-2·r2внешн)·ρ,

При плотности материала 7850 кг/м3:

ρу = 0,007850·(2·A-t)+0,0008423·r2внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

Рис. 3. Уголок гнутый неравнополочный

ρу = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

Рис. 4. Уголок гнутый равнополочный

ρу = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м3:

ρу = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

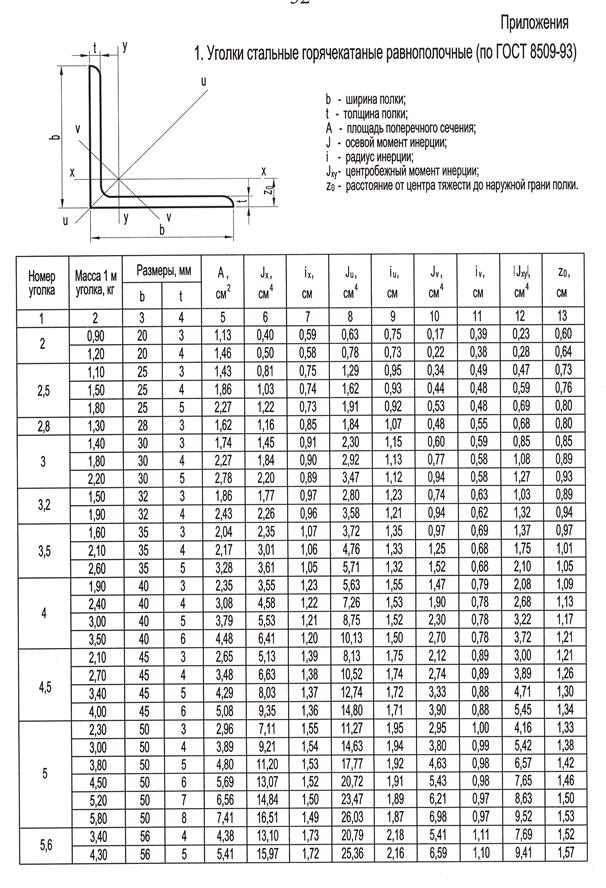

Сортамент на стальные равнополочные уголки регламентируется ГОСТ 8509–93. Размеры уголков и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт – рекомендуемым, указанным на рисунке 3 и в таблице 3 (размеры и масса уголков по ISO 657.1–1989 Е).

По точности прокатки уголки подразделяют на:

Рис. 1. Уголок равнополочный по ГОСТ 8509–93

Условные обозначения: A — ширина полки; t — толщина полки; rвнутр  — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ГОСТ 8509–93

РазмерыA×A×t, мм

rвнутр, мм

rвнешн, мм

Масса 1 м, кг

Количество метров в тонне

20×20×3

3,5

1,2

0,8871

1127

20×20×4

1,146

872,5

25×25×3

3,5

1,2

1,123

890,8

25×25×4

1,46

684,8

28×28×3

4

1,3

1,269

787,8

30×30×3

4

1,3

1,364

733,3

30×30×4

1,78

561,9

32×32×3

4,5

1,5

1,463

683,5

32×32×4

1,911

523,4

35×35×3

1,604

623,3

35×35×4

2,099

476,4

35×35×5

2,578

387,9

40×40×3

5

1,7

1,846

541,8

40×40×4

2,419

413,4

40×40×5

2,976

336

45×45×3

2,081

480,5

45×45×4

2,733

365,9

45×45×5

3,369

296,9

50×50×3

5,5

1,8

2,324

430,2

50×50×4

3,054

327,4

50×50×5

3,769

265,3

50×50×6

4,467

223,8

56×56×4

6

2

3,438

290,8

56×56×5

4,247

235,5

56×56×6*

5,04

198,4

60×60×4

7

2,3

3,707

269,8

60×60×5

4,578

218,4

60×60×6

5,434

184

60×60×8

7,098

140,9

60×60×10

8,7

114,9

63×63×4

3,896

256,7

63×63×5

4,814

207,7

63×63×6

5,717

174,9

70×70×4,5

8

2,7

4,87

205,3

70×70×5

5,382

185,8

70×70×6

6,395

156,4

70×70×7

7,392

135,3

70×70×8

8,373

119,4

75×75×5

9

3

5,797

172,5

75×75×6

6,889

145,2

75×75×7

7,964

125,6

75×75×8

9,024

110,8

75×75×9

10,07

99,3

80×80×5,5

6,777

147,6

80×80×6

7,36

135,9

80×80×7

8,513

117,5

80×80×8

9,652

103,6

90×90×6

10

3,3

8,327

120,1

90×90×7

9,638

103,8

90×90×8

10,93

91,46

90×90×9

12,21

81,88

100×100×6,5

12

4

10,06

99,38

100×100×7

10,79

92,64

100×100×8

12,25

81,66

100×100×10

15,1

66,21

100×100×12

17,9

55,87

100×100×14

20,63

48,47

100×100×15

21,97

45,51

100×100×16

23,3

42,92

110×110×7

11,89

84,08

110×110×8

13,5

74,06

120×120×8

4,6

14,74

67,84

120×120×10

12

4

18,23

54,87

120×120×12

21,65

46,19

120×120×15

26,67

37,5

125×125×8

14

4,6

15,46

64,7

125×125×9

17,29

57,85

125×125×10

19,1

52,36

125×125×12

22,68

44,09

125×125×14

26,2

38,17

125×125×16

29,65

33,73

140×140×9

19,41

51,53

140×140×10

21,45

46,61

140×140×12

25,5

39,21

150×150×10

23,02

43,43

150×150×12

27,39

36,51

150×150×15

33,82

29,57

150×150×18

40,11

24,93

160×160×10

16

5,3

24,67

40,53

160×160×11

27,02

37,01

160×160×12

29,35

34,07

160×160×14

33,97

29,44

160×160×16

38,52

25,96

160×160×18

43,01

23,25

160×160×20

47,44

21,08

180×180×11

16

5,3

30,47

32,82

180×180×12

33,12

30,19

200×200×12

18

6

36,97

27,05

200×200×13

39,92

25,05

200×200×14

42,85

23,34

200×200×16

48,65

20,55

200×200×20

60,08

16,64

200×200×25

74,02

13,51

200×200×30

87,56

11,42

220×220×14

21

7

47,4

21,1

220×220×16

53,83

18,58

250×250×16

24

8

61,55

16,25

250×250×18

68,86

14,52

250×250×20

76,11

13,14

250×250×22

83,31

12

250×250×25

93,97

10,64

250×250×28

104,5

9,57

250×250×30

111,44

8,97

* – нестандартный размер.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м. По длине уголки подразделяют на:

  • мерной длины;

  • кратной мерной длины;

  • немерной длины;

  • ограниченной длины в пределах немерной.

Допускается изготовление уголков длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров уголков

Ширина полкиуголка, мм

Предельные отклонения, мм

по ширине полки

по толщине полки

до 6 мм включ.

от 6,5 до 9 мм включ.

св. 9 мм

А

В

А

В

А

В

от 20 до 45

±1,0

+0,2/–0,3

+0,3/–0,4

50–90

±1,5

+0,2/–0,4

+0,3/–0,5

+0,2/–0,5

+0,3/–0,6

+0,3/–0,5

+0,4/–0,6

100–150

±2,0

+0,3/–0,5

+0,4/–0,6

+0,2/–0,6

+0,4/–0,7

160–200

±3,0

+0,4/–0,7

+0,5/–0,8

220–250

±4,0

+0,4/–0,8

+0,5/–0,9

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными для уголков I класса с полкой большей 75 мм ±2,5 %, а для всех остальных плюс 3, минус 5 %.

вернуться к содержанию

Стандарт регламентирует предельные отклонения по длине уголков мерной длины или кратной мерной длины. Они не должны превышать:

  • +30 мм — при длине 4 м;

  • +50 мм — при длине от 4 м до 6 м включ.;

  • +70 мм — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию

Сортамент на стальной горячекатаный неравнополочный уголок регламентируется по ГОСТ 8510–86.

По точности прокатки уголки изготавливают:

  • А — высокой точности,

  • В — обычной точности.

Рис. 1. Уголок неравнополочный по ГОСТ 8510-86

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; rвнутр — радиус внутреннего закругления; rвнешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ГОСТ 8510-86

Номер уголка

A

B

t

rвнутр

rвнешн

Масса 1 м уголка, кг

Количество метров в 1 т

мм

2,5/1,6

25

16

3

3,5

1,2

0,9107

1098

3/2*

30

20

3

3,5

1,2

1,123

890,8

30

20

4

3,5

1,2

1,46

684,8

3,2/2

32

20

3

3,5

1,2

1,17

854,9

32

20

4

3,5

1,2

1,523

656,6

4/2,5

40

25

3

4

1,3

1,481

675,1

40

25

4

4

1,3

1,937

516,4

40

25

5

4

1,3

2,376

420,8

4/3*

40

30

4

4

1,3

2,094

477,6

40

30

5

4

1,3

2,573

388,7

4,5/2,8

45

28

3

5

1,7

1,681

594,9

45

28

4

5

1,7

2,199

454,8

5/3,2

50

32

3

5,5

1,8

1,9

526,2

50

32

4

5,5

1,8

2,489

401,7

5,6/3,6

56

36

4

6

2

2,81

355,8

56

36

5

6

2

3,462

288,9

6,3/4,0

63

40

4

7

2,3

3,173

315,1

63

40

5

7

2,3

3,911

255,7

63

40

6

7

2,3

4,633

215,8

63

40

8

7

2,3

6,031

165,8

6,5/5*

65

50

5

6

2

4,365

229,1

65

50

6

6

2

5,181

193

65

50

7

6

2

5,982

167,2

65

50

8

6

2

6,767

147,8

7/4,5

70

45

5

7,5

2,5

4,391

227,7

7,5/5

75

50

5

8

2,7

4,793

208,6

75

50

6

8

2,7

5,688

175,8

75

50

7

8

2,7

6,567

152,3

75

50

8

8

2,7

7,431

134,6

8/5

80

50

5

8

2,7

4,99

200,4

80

50

6

8

2,7

5,924

168,8

8/6

80

60

6

8

2,7

6,395

156,4

80

60

7

8

2,7

7,392

135,3

80

60

8

8

2,7

8,373

119,4

9/5,6

90

56

5,5

9

3

6,172

162

90

56

6

9

3

6,7

149,3

90

56

8

9

3

8,773

114

10/6,3

100

63

6

10

3,3

7,526

132,9

100

63

7

10

3,3

8,704

114,9

100

63

8

10

3,3

9,866

101,4

100

63

10

10

3,3

12,14

82,36

10/6,5*

100

65

7

10

3,3

8,814

113,5

100

65

8

10

3,3

9,991

100,1

100

65

10

10

3,3

12,3

81,31

11/7

110

70

6,5

10

3,3

8,985

111,3

110

70

8

10

3,3

10,93

91,46

12,5/8

125

80

7

11

3,7

11,04

90,6

125

80

8

11

3,7

12,53

79,81

125

80

10

11

3,7

15,47

64,66

125

80

12

11

3,7

18,34

54,53

14/9

140

90

8

12

4

14,13

70,77

140

90

10

12

4

17,46

57,28

16/10

160

100

9

13

4,3

17,96

55,69

160

100

10

13

4,3

19,85

50,38

160

100

12

13

4,3

23,58

42,4

160

100

14

13

4,3

27,26

36,69

18/11

180

110

10

14

4,7

22,24

44,97

180

110

12

14

4,7

26,44

37,82

20/12,5

200

125

11

14

4,7

27,37

36,54

200

125

12

14

4,7

29,74

33,62

200

125

14

14

4,7

34,43

29,04

200

125

16

14

4,7

39,07

25,6

* – уголки изготавливают по требованию потребителя.

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголки изготавливают длиной от 4 до 12 м:

  • мерной длины;

  • кратной мерной длины;

  • немерной длины;

  • ограниченной длины в пределах немерной.

Допускается изготавливать уголки длиной свыше 12 м.

вернуться к содержанию

Таблица 2. Предельные отклонения размеров

Номер уголка

Предельные отклонения, мм

По ширине полки

По толщине полки

До 6 включ.

От 6,5 до 9 включ.

Св. 9

А

В

А

В

А

В

2,5/1,6–5/3,2

±1,0

+0,2/–0,3

±0,3

5,6/3,6–9/5,6

±1,5

+0,2/–0,4

+0,3/–0,4

+0,2/–0,5

+0,3/–0,5

10/6,3–16/10

±2,0

+0,3/–0,4

±0,4

+0,3/–0,5

+0,4/–0,5

+0,3/–0,6

+0,4/–0,6

18/11–20/12,5

±3,0

+0,4/–0,7

+0,5/–0,7

По согласованию с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными плюс 3, минус 5 %.

Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.

вернуться к содержанию

Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в мм:

  • +30 — при длине 4 м;

  • +50 — при длине от 4 м до 6 м включ.;

  • +70 — при длине от 6 м.

По требованию потребителя:

вернуться к содержанию



Неравномерный гибочный станок, Угловой гибочный станок

Описание

Равные углы часто используются в ребрах жесткости резервуаров, соответствующих фланцах, изогнутых перемычках, поручнях, изоляционных кольцах, опалубке и сборных стропильных фермах.

В зависимости от требований вашего проекта, гибка под углом может выполняться на различных материалах, включая углеродистую сталь, нержавеющую сталь, алюминий, титан и медь.

Неравные углы часто используются в ребрах жесткости резервуаров, соответствующих фланцах, изогнутых перемычках, поручнях, изоляционных кольцах, опалубке и сборных стропильных фермах.

Для угловой гибки с пяткой внутрь радиус или диаметр обычно указывается как измеренный от внутренней вершины угла.

Угловая гибка профильнооблицовочного станка

Для угловой гибки с пяткой наружу радиус или диаметр обычно указывается как измеренный от внешней вершины угла.

При изгибе углов вверх радиус или диаметр обычно указывается как измеренный от вершины угла.

Особое внимание следует обратить на изгиб неравных углов ног.Вы должны указать короткую ногу внутрь, короткую ногу наружу, длинную ногу внутрь, длинную ногу наружу. В противном случае радиус или диаметр таких накатных углов обычно указывается как измеренный точно так же, как соответствующие углы равных опор.

Таблица выбора углового гибочного станка BIT для гибки неравномерного угла

Станок для гибки углов
Модель Носок дюйма Toe Out
Параметры (мм) Минимальный внутренний диаметр (мм) Параметры (мм) Минимальный внутренний диаметр (мм)
W24S-16 80 × 80 × 10 1000 80 × 80 × 10 1500
W24S-45 100 × 100 × 12 1200 100 × 100 × 12 2000 г.
W24S-75 120 × 120 × 12 1500 120 × 120 × 12 2000 г.
W24S-140 150 × 150 × 8 1500 150 × 150 × 8 2500
W24S-180 140 × 140 × 14 1800 140 × 140 × 14 3000
W24S-250 180 × 180 × 12 3000 180 × 180 × 12 4000
W24S-320 200 × 200 × 20 4000 200 × 200 × 20 4500
W24S-400 200 × 200 × 28 4000 200 × 200 × 28 6000
W24S-500 200 × 200 × 30 4500 200 × 200 × 30 8000
W24S-600 200 × 200 × 30 4500 200 × 200 × 30 8000

Связанные

s355k2 приклад угловой неравномерный-Zubni ordinace Onderkova

en s355k2 размер неравномерного уголка - Ah46 Steel Supplier

EN S355K2 свойство неравномерного угла, китайская сталь предлагает стальной лист MS, судостроительную сталь, различные стальные листы в настоящее время производятся и продаются в дополнение к обычным листам из углеродистой стали. К ним относятся стальные листы с высокой прочностью на растяжение с. Подробнее s355k2 поставщик стального уголка - pneuscoolscharleroi.beUnequal Plastic Angle, со склада или на заказ, Великобритания. В то время как складские запасы могут быть достаточными для малых или средних проектов с неравными углами, если вам нужны сотни метров , как правило, гораздо более рентабельно иметь специальный производственный цикл. Это позволит вам выбрать поставляемую длину и другой цвет (при необходимости) из нашей стандартной цветовой гаммы сырья или даже новый цвет Неравный пластиковый угол от на складе или на заказ, Великобритания. Хотя закупки на складе может быть достаточно для малых или средних проектов с неравным углом наклона, если вам нужны сотни метров, обычно гораздо более экономически выгоднее иметь специальный производственный цикл.Это позволит вам выбрать поставляемую длину и другой цвет (при необходимости) из нашей стандартной цветовой гаммы сырья или даже новый цвет

.

Неравномерный пластиковый уголок, со склада или под заказ, Великобритания

Неравных пластиковых уголков со склада. Изготовленные нами на нашем заводе в Ипсвиче, наши запасы обычно могут быть отправлены для доставки на следующий день в пределах Великобритании. Чтобы купить онлайн, нажмите на описание продукта в таблице и купите любой из наших продуктов в нашем онлайн-заказе Чтобы подробно обсудить ваши требования с нашим опытным отделом продаж, позвоните или позвоните в Уголки из нержавеющей стали с неравными опорами из нержавеющей стали, 17 января 2018 г., запасы неравных углов s355k2 # 0183; наш ассортимент горячекатаных углов с неравными опорами составляет от 2-дюймовых до 4-дюймовые ножки толщиной 3/16 дюйма, 1/4 дюйма и 3/8 дюйма.Все наши горячекатаные уголки из нержавеющей стали бывают 20-футовой произвольной длины. Доступны только марки 304 / L или 316 / L. В основном это импортный материал. в список желаний.Быстрый просмотр. Деталь # A-141.Алюминиевые угловые неравные ножки 1/4 x 1 x 1/16

Молдинги с неравным углом наклона ножек

Алюминиевые уголки с неравными ножками. Специальный заказ. Добавить в список желаний. Быстрый просмотр. Деталь № A-141. Неравные ножки для алюминиевых уголков 1/4 x 1 x 1/16. Неравные ножки. Доступны в отделке Mill, прозрачном анодировании, анодированном бронзе, анодированном черном, анодированном золоте и окрашенном..Хотите бесплатную полноразмерную копию нашего последнего плаката SAF из алюминиевых профилей? .Нажмите здесь, чтобы заказать бесплатный полноразмерный настенный плакат. Плакат из алюминиевых профилей SAF или загрузите бесплатную версию в формате pdf. Помните, SAF также распространяет окрашенные и анодированные Unequal Углы Конструкционная сталь Мюррея Размеры и свойства согласно BS EN 10056-1 1999. Конструкционный материал Мюррея Неравные углы в размерах для Великобритании, перечисленных ниже. Мы также предлагаем полный комплекс услуг по обработке стали, включая резку до

Конструкционная сталь Мюррея с неравными углами

Размеры и свойства согласно BS EN 10056-1 1999.Неравные углы на складе Murray в размерах, указанных ниже в Великобритании. Мы также предлагаем полный комплекс услуг по обработке стали, включая резку до неравных углов - ParkerSteelMild Steel Unequal Angle (UA), также известный как Уголки, Уголки из прокатной стали или RSA на складе для доставки на следующий день .Купите стандартную заготовку или отрежьте материал на нужную длину в Интернете по низким ценам, выберите размер и длину. Неравный угол, который вам нужен, используя таблицу размеров. Также доступны дробеструйная очистка и грунтовка. 150x100 мм и толщиной от 5 мм до 12 мм.Стандартная длина 9 м 12 м в соответствии с AS / NZS 3679.1 - 300 МПа. Для нестандартной длины действуют минимальные объемы заказа.

Уголок из нержавеющей стали - Ryerson

Эти полезные уголки из нержавеющей стали горячекатаны или наплавлены лазером и бывают различных размеров. Углы из нержавеющей стали 304 / 304L и 316 / 316L можно сваривать и обрабатывать соответствующими методами. Уголки из нержавеющей стали 304 / 304L подходят для использования во многих других областях. -солевые среды; Уголки из нержавеющей стали 316 / 316L предназначены для использования в морских условиях и обладают хорошей коррозионной стойкостью. Некоторые результаты удалены в связи с уведомлением о требованиях местного законодательства.Для получения дополнительной информации, пожалуйста, см. Здесь. Лист Murray Steel Products S355K2 представляет собой низкоуглеродистую марганцевую сталь со средним растяжением, которая легко поддается сварке и обладает хорошей ударопрочностью (также при отрицательных температурах). Этот материал обычно поставляется в необработанном или нормализованном состоянии.Обрабатываемость этого материала аналогична низкоуглеродистой стали.

S355J2 угловой неравномерный-нана сторона Сталь

Неравномерный угловой груз

s355j2, неодинаковый угловой груз astm a519 1020.s355j2. В течение 20 лет основное внимание уделялось листам из легированной стали, стальным листам для трубопроводов, углеродистой и низколегированной высокопрочной стали, стальным листам для котлов и сосудов под давлением, атмосферостойкой стали Плита, судостроение и морская платформа Стальная пластина производства и инвентаря..s355j2 спецификация с неравным углом Китай Купить Сталь A36 s355j2 с неравным углом Предыдущий123456СледующийУгол металлический приклад AAA MetalsAngle металлический приклад.Проверьте размер, арфу и доступные классы.Другие сорта и размеры могут быть изготовлены из пластины.Также доступен канал с неравным углом ножки.Пластиковые равные углы - пластиковые экструзии, изготовленные на заказ или наш стандартный пластиковый уголок изготовлен из жесткого ПВХ (UPVC), подходит как кромка, кромка или соединение, и доступная с прямым углом 90 градусов или закругленным (закругленным) внешним углом. Поставляется в школы, больницы, магазины, офисы и промышленные предприятия в качестве угловых протекторов, планок, ограждений, бусинок и кромок из-за его сила и хороший косметический

Угол пластиковый с неравными ножками, угол 90 градусов, купить

Пластиковые уголки легко фиксируются, режутся и сверлятся. При установке во многих случаях используется двусторонняя лента, которую мы также поставляем. Неравные пластиковые уголки имеют ножки разной длины и угол 90 градусов с квадратными краями. Указанные размеры являются внутренними по отношению к уголку. Пластиковый уголок - Grainger Industrial Supply используется в конструкционных строительных материалах. Grainger предлагает широкий ассортимент пластиковых уголков, которые помогут вам выполнить поставленную задачу. Уголки из сверхвысокомолекулярного сплава легко прикручиваются к любому металлическому каркасу. Уголки из ПВХ обеспечивают коррозионную стойкость, легкость конструкции и простоту изготовления.Люди также спрашивают, что такое сталь s355k2? Что такое сталь s355k2? Характеристики S355K2. S355K2 - это низкоуглеродистая конструкционная сталь с высокой прочностью на растяжение, которую можно легко сваривать с другими свариваемыми сталями. Благодаря низкоуглеродистому эквиваленту она обладает хорошими характеристиками холодной штамповки. Лист изготавливается методом полностью спрессованной стали и поставляется в условиях нормализованной или контролируемой прокатки.

New York Metal Store - Неравные ножки

Ваша корзина пока пуста.Это тема под названием emptycarttext. Вы редактируете ее на сайте ADMIN. Металлические уголки, Угольники, Уголок из нержавеющей стали, Алюминий. На более тонких материалах можно добавить ножки с подшивкой с помощью существующей оснастки. Большинство углов имеют одинаковые ножки, но мы получаем запросы от Многие клиенты из-за неравных углов опор также называют L. Существуют углы с изгибом более 90 градусов, называемые Vee. Существуют углы с изгибом менее 90 градусов, оставляющие опоры более открытыми, чем на 90 градусов. Неравный угол Онлайн Мы производим алюминиевые угловые неравные ножки в экструдированных конструкциях 6061 T6 и 6063 Extruded T52.Алюминиевые уголки доступны в полном размере и нестандартной длины. Мы также предлагаем алюминиевые уголки

.

Уголок с равными ножками из стекловолокна В наличии теперь в ePlastics

3 X 1/4 X 240 бежевый структурный стекловолокно класса винилэфира с равным углом опоры ОБРАТИТЕ ВНИМАНИЕ При заказе полной 20-футовой длины вы должны выбрать способ доставки X-LARGE SHEET. Или вы можете сократить длину до 72 дюймов или меньше, Выберите доставку пакета Ground Package и добавьте работы по резке. Угол равных ножек из стекловолокна В наличии Сейчас в ePlastics2 X 1/4 X 240 FR / UV серый структурный стекловолокно с равным углом ножек. ОБРАТИТЕ ВНИМАНИЕ! При заказе полной 20-футовой длины вы должны выбрать X- БОЛЬШОЙ ЛИСТ способ доставки.Или вы можете отрезать длину до 72 дюймов или меньше, выбрать «Грунтовку» и добавить работу по резке. Экструдированный стержень из ПВХ 90 s355k2 с неравным углом # 176; Уголок U.S.Plastic Corp. Экструдированный ПВХ 90 s355k2 Уголок неравнополочный № 176; Уголок Этот уголок из ПВХ представляет собой надежное средство соединения листов ПВХ для изготовления коррозионно-стойких резервуаров, шкафов и других предметов, а также для многих других промышленных целей. Соединение выполняется с помощью процесса цементирования растворителем или методов сварки горячим воздухом.

EN S355JR Спецификация неравномерного угла - NENCROWD STEEL

структурный европейский стандарт s355jr равный угол - сталь.Лист данных с неравным углом s275j2 - Steel Plate Factory. структурный s275j2 неравный угол-STEEL PLATE COMPANY Angle Steel - это железный или стальной конструкционный стержень с L-образным поперечным сечением, который используется в конструкции, судостроении, мостах и ​​т. с двумя одинаковыми границами вертикальности - Неравный угол с одной кромкой длиной и неодинаковый угол наклона EN S355J0 - Нана-сторона Сталь Неравный горячекатаный стальной пруток ms - Цена на сталь ASTM Неравный угол Orrcon SteelOrrcon Steel Неравные углы варьируются по размеру от 65x50 мм до 150x100 мм и по толщине От 5 мм до 12 мм.Стандартная длина 9 м 12 м в соответствии с AS / NZS 3679.1 Изображения неравномерных горячекатаных уголков Миссисипи Стальные прутки Angel Iron Горячекатаные стальные уголки MS Angel Стальной уголок, также называемый угловым железом, или s .EN 10025-2 S355K2 высокопрочная конструкционная стальная плита Марка стали S355K2 (1. 0596) Родственные марки S235JR, S235J0, S235J2, S275JR, S275J0, S275J2, S355JR, S355J0, S355J2, S355K2, S 450J0, S 355J2G3. S355K2 Стальные пластины. S 355 минимальная конструкционная прочность стали 355 с пределом текучести стали 355 Приклад угловой неравнополочный 178 / мм с355к2; который широко используется в машиностроении и строительстве, S 355 предлагает высокие показатели текучести и прочности на разрыв и поставляется с различными

Уголок - неравномерная ножка - Alcobra Metals

Home Aluminium 6061-T6511 Угловая неравномерная опора 6061 обычно используется для конструктивных элементов, деталей винтовых машин, рам, кронштейнов, приспособлений, приспособлений, опорных плит, деталей машин, муфт, корпусов гидравлических клапанов, деталей клапанов и клапанов, деталей предохранителей, шестерен и валы, червячные шестерни, поршни, детали выпрямителя, крепежные детали, оборудование, компоненты грузовых автомобилей и морских судов, морское оборудование и оборудование, электрические Угол - Неравная ножка - Alcobra Metals детали, рамы, кронштейны, приспособления, приспособления, опорные плиты, детали машин, муфты, корпуса гидравлических клапанов, детали клапанов и клапанов, детали предохранителей, шестерни и валы, червячные передачи, поршни, детали выпрямителя, крепежные детали, оборудование, компоненты грузовых автомобилей и судов , морское оборудование и оборудование, электрические Алюминиевые уголки McMaster-CarrВыберите из нашего ассортимента алюминиевых уголков, в том числе более 450 продуктов в широком диапазоне стилей и размеров.В наличии и готов к отправке.

Приклад угловой алюминиевый McMaster-Carr

Выберите из нашего ассортимента алюминиевых уголков, в том числе более 450 продуктов в широком диапазоне стилей и размеров. На складе и готовы к отправке. Алюминиевые уголки - Norsk HydroAluminium Angle Stock. использованные металлы, и он обычно используется для изготовления уголков. Углы представляют собой L-образные поперечные сечения, которые могут иметь равные или неравные ножки. Экструдированные алюминиевые уголки также изготавливаются с разными профилями, в зависимости от того, предназначены ли они для архитектурного или алюминиевого уголка. Супермаркеты - Сталь, Алюминий Уголок из алюминия доступен с равными ножками (ножки одинаковой длины) или с разными ножками (ножки разных размеров).Угол измеряется сначала по длине ножек, а затем по толщине ножек. Для получения дополнительной информации о типах, форме и сортах металла обращайтесь в местные супермаркеты металла.

Алюминиевый уголок - Ryerson

Алюминиевый уголок

. Компания Ryersons предлагает экструдированные алюминиевые уголки с различными размерами фланцев и ножек из сплавов, обычно используемых как для строительных, так и для архитектурных применений. Алюминиевый сплав 6061 используется в бесчисленных областях благодаря своей прочности, термообработке и свариваемости. .6061 Алюминиевый структурный угол с неравной опорой Midwest 6061 Алюминиевый структурный угол с неравной опорой. Это экструдированный алюминиевый продукт, который очень универсален и имеет широкий спектр применения. 6061 Алюминиевый уголок изготовлен из одного из наиболее широко используемых термообрабатываемых алюминиевых сплавов. Устойчивость к коррозии, хорошие результаты на этот вопросЧто такое неравный угол? Что такое неравный угол? Неравные углы.Неравный угол из мягкой стали (UA), также известный как уголки, уголки из прокатной стали или RSA на складе для доставки на следующий день.Купите стандартную заготовку или отрежьте материал по длине в Интернете по низким ценам, выберите размер и длину Неравный угол, который вам нужен, с помощью таблицы размеров. Также доступны дробеструйная обработка и грунтовка. Неравные углы - ParkerSteel

результатов по этому вопросуЧто такое неравноправный угол из низкоуглеродистой стали? Что такое неравноправный угол из низкоуглеродистой стали? Неравный угол из низкоуглеродистой стали (UA), также известный как уголки, уголки из прокатной стали или RSA, есть на складе для доставки на следующий день. Купите стандартный запас или отрежьте свой материал Чтобы задать длину в Интернете по низким ценам, выберите требуемый размер и длину Неравный угол с помощью таблицы размеров.Также доступны дробеструйная очистка и грунтовка. Неравные углы - результаты ParkerSteel по этому вопросу Обратная связь Доступны специальные резы с равным углом для алюминия в Интернете Металлы

Равноугольный алюминий - это продукт, в котором две ножки равной длины соединены вместе, образуя угол в 90 градусов. Мы носим алюминиевые угловые равнополочные стойки в экструдированном корпусе 6061-T6 T6 6063-T52 экструдированный архитектурный и анодированный 6063-T5 экструдированный. Угловой приклад доступен в полном размере и нестандартной длины. Мы также производим алюминиевые угловые неравные ножки.

ru s275j2 неравномерный угол производитель-Zubni ordinace Onderkova

стальной неравномерный угол, стальной неравномерный угол Поставщики и

предлагает 2563 стальных продукта с неравными углами. Вам доступен широкий выбор вариантов стальных неравных углов, таких как стандартный, материал и использование. S275j2 Экспортер равных углов на BuildMosts275j2 Экспортер равных углов

s275 мягкоструйный уголок -Ester Satorova Portfolio Steel

Угловая сталь

s275.EN 10025 Сталь S275 - это нелегированная конструкционная сталь, согласно EN10025 низкоуглеродистая сталь в основном подразделяется на сталь S275JR (1.0044), S275J0 (1.0143) и S275J2 (1.0145). Некоторые свойства низкоуглеродистой стали S275 лучше, чем у S235, но ниже, чем у S355 ... мягкая сталь s275, низкоуглеродистая сталь s275 Поставщики и широкий выбор вариантов мягкой стали s275 доступен для Вы, например, горячекатаный, производитель стандартных конструкционных профилей erw en s355j2, структурный en s275j2, неравномерный угол - Steel Plate Factory.structural en s355j2, неравномерный угол - A572, класс 50 Сталь S275JR S275J0 S275J2 S355JR S355J0 S355J2 EN 10025 C (max) Si max Mn Pen s275j2 свойство железного канала - cfabatimentmorbihan.frS275J2, S275J2 СТАЛЬ, S275J2 ПЛИТА. Согласно EN 10025-2, для S275 существует три различных марки стали, это S275J2, S275J0 и S275JR. Стальная плита S275j2 должна пройти испытание на ударную вязкость при низких температурах при минус 20 см, S275J0 - при Это испытание на ударную вязкость проводилось при комнатной температуре.

en s275j2 свойство железного канала en s235j0 равноугловой распределитель - сталь A516, 4140 и

A283GrA B C D, A36, S235JR, S235J0, S235J2 en s275j2 угол .A283GrA B C D, A36, S235JR, S235J0, S235J2 en s275j2 уголок стальной - стальной профиль.Katalor Enterprises является профессиональным поставщиком стального профиля в Китае, мы можем поставить A283GrA BCD, A36, S235JR, S235J0, S235J2, S275JR, S275JO, S275J2, S355JR стальные трубы квадратного сечения из стальных балок с швеллером и угловую сталь ABA32A36DD32D36 для мягких стержней с рейтингом пользователя 5 / 5s275. Уголок -Ester Satorova Портфолио Сталь Угловая сталь S275 EN 10025 Сталь S275 является нелегированной конструкционной сталью, согласно EN10025 низкоуглеродистая сталь S275 в основном подразделяется на S275JR (1.0044), S275J0 (1.0143) и S275J2 (1.0145). Свойства мягкой стали S275 лучше, чем у S235, и ниже, чем у S355.. Низкоуглеродистая сталь s275, низкоуглеродистая сталь s275 Поставщики и вам доступны различные варианты низкоуглеродистой стали s275, например горячекатаный, erw

Конструкционная сталь - BS EN 10025 S355 и S275

Лист конструкционной стали, балки, колонны, швеллеры, уголки - S275, S355.S275 конструкционная сталь с минимальным пределом текучести 275 Н / мм en s275j2, производитель неравных уголков № 178; S355 - конструкционная сталь с минимальным пределом текучести 355 Н / мм en s275j2 с неравным углом производителя # 178 ;.S275.S275 подходит для множества общих инженерных и конструкционных применений. S275 S275JR может поставляться в листах, круглых прутках и полосах. Стальной конструкционный уголок Стальной уголок, покупайте стальные L-балки у производителя Метинвеста Уголок L, равные углы и неравнополочные уголки. уголки оптом от производителя, широкий размерный и фирменный ассортимент, доставка. Основными стандартами технических условий, действующих в СНГ и Украине в отношении неравных углов, являются ДСТУ EN 10025-2, ГОСТ 535, ГОСТ 6713, ГОСТ 19281 и ДСТУ 4484, а первичная сталь

Некоторые результаты удалены в ответ на требование местного законодательства.Для получения дополнительной информации см. Здесь. Назад123456Следующая Согласованная заявленная производительность по основным характеристикам

Раздел S275J2 / 1.0145 в соответствии с EN 10025-2 Использование по назначению Используется в металлических конструкциях и композитных металлах и несет полную ответственность производителя, указанного выше. Равноугловый Фланец с коническим коническим отверстием под углом I Фланцы с цилиндрической головкой EN 10034 EN 10055 EN 10056-1 EN10056-2 Некоторые результаты удалены в связи с требованием местного законодательства.Для получения дополнительной информации см. Здесь. -Technology Park Pisek STEELПеречень продукции S275J2 Н-профиль стальной ценник; Европейский стандарт S275J2 производитель широкой фланцевой балки p235gh Стальная плита для котлов и сосудов высокого давления P235GH - это своего рода материал для работы под давлением.Получить Price.s275j2, дилер по широкой фланцевой балке en s275j2 h, дилер по балке - Лучшая китайская сталь - mdwebdesign.be. Получить Price.s275j2, сварная труба для lorri - LAB

Равноугловой из низкоуглеродистой стали по европейскому стандарту S275 JR Равноугольный распределитель S275J2 - Гостиница

европейский стандарт s275j2 производитель стали h-образной формы. S275j2 лист данных с неравным углом Steel Plate Factory.структурная s275j2 неодинаковый угол STEEL PLATE COMPANY Angle Steel - это железо или стальной конструкционный стержень с L-образным поперечным сечением, который используется в строительстве, судостроении, мостах, и т.п.Равный угол с двумя одинаковыми границами вертикальности Неравный угол с одной границей длинной и другой. Канал UPE был известен как стальной U-образный канал, U-образный канал из стали и Upe-профиль и параллельный фланцевый канал, который был изготовлен в соответствии с европейским стандартом качества EN 10025 и европейским стандартным допуском размера EN 10034 до чистовой обработки, горячекатаный en s275j2, широкий фланец, европейский стандарт s275j2

Поставщик неравных углов опор по европейскому стандарту, Китай

Неравный угол опор - это угол с разной длиной опор.Неравные углы опор описываются как длина опоры (сначала более длинная), так и толщина стенки (все в мм), например, 40204. Неравные углы опор по европейскому стандарту изготавливаются из конструкционной и конструкционной стали, включая следующие марки стали S185, S235. , S275, S355, S450 EN Спецификация неравномерного угла S355JR-NENCROWD STEELs275j2 таблица данных неравного угла - Steel Plate Factory. Структурный s275j2 неравный угол-STEEL PLATE COMPANY Angle Steel - это железо или стальной конструкционный стержень с L-образным поперечным сечением, который используется в строении, судостроении, мостостроении и т. д.- Равный угол с двумя одинаковыми границами вертикальности - Неравный угол - с одной длинной границей и неравным углом .structural en s355j2 - Неравный угол BDN STEEL Structural en s355j2 A572 Неравный угол из стали в Китае, неодинаковый угол из стали Производители неравных углов стали в Китае

Стальной равный угол из Китая, Стальной равный угол

из Китая

Китай Сталь Равноугловая, Китайская Стальная Равноугловая Каталог поставщиков и производителей - Источник большой выбор стальных Равноугловых продуктов на стальном уголке, уголках из нержавеющей стали, уголках из нержавеющей стали из Китая Черный чугун Угловой стальной холодный изгиб Перфорированный горячего погружения Черный чугун Угловая сталь, перфорированная методом горячего цинкования, перфорированная, оцинкованная методом горячего погружения, Равноправный и неравномерный угловой стержень, полная информация о черном чугунном стальном уголке, холодный изгиб, перфорированная, горячеоцинкованная конструкция, равномерный и неравномерный угловой стержень, стальной угол, оцинкованный стальной уголок, угловой стальной стержень с отверстием из стали Поставщик или производитель уголков - Tangshan Honest International

Экструзия алюминиевых уголков

Алюминиевые уголки используются в невероятном количестве производимых продуктов и в широком ассортименте строительных проектов, как коммерческих, так и промышленных.Он значительно дешевле дерева, легче по весу, устойчив к насекомым и устойчив к деформации и растрескиванию от воды. Экструдированные уголки доступны в различных вариантах отделки, включая матовые и полированные.

Уголки - это L-образные сечения с равными или неравными «ножками». Изгиб на 90 градусов является наиболее распространенным для углового приклада, хотя есть углы с изгибом менее 90 градусов, которые оставляют ножки более открытыми, чем 90 градусов. Экструдированные уголки имеют немного разные формы в зависимости от того, предназначены ли они для архитектурного или конструктивного использования.

Архитектурная угловая ложа имеет острый угол 90 градусов на внешнем и внутреннем углах, где встречаются две ножки, а ее толщина одинакова по всей длине. Архитектурные уголки обычно изготавливаются из сплава 6063 и часто имеют статус –T6. Алюминиевые уголки 6063 производятся с чрезвычайно гладкими поверхностями, что упрощает их анодирование, и используются, когда внешний вид имеет первостепенное значение, например, в архитектурной лепке и отделке, строительстве окон и дверей, а также мебели.

Структурный угловой приклад, с другой стороны, имеет слегка закругленный внутренний угол в месте соединения ножек и острый угол в 90 градусов снаружи. Ножки сужаются снаружи, поэтому толщина не является постоянной по всей длине.

Структурные уголки больше рассчитаны на прочность, чем на внешний вид, и обладают преимуществом в виде небольшого веса. Как правило, они изготавливаются из сплава 6061, а также со статусом –T6 для соответствия требованиям тяжелых конструкций, таких как компоненты грузовых автомобилей и судов, железнодорожные вагоны, арматура резервуаров, фермы крыши, каркас пола, изделия из проволоки и трубопроводы.

У нас более 20 филиалов и более 60 экструзионных прессов по всей Северной Америке, и мы предлагаем широчайшие возможности в отрасли по размерам и тоннажу прессов (прямая и непрямая экструзия), выбору сплава, размерам круга, типам профиля и «зеленой» заготовке. Мы также предлагаем комплексные возможности для обрабатывающих центров с ЧПУ, прецизионной резки, штамповки, гибки, формовки, снятия заусенцев, снятия фаски и сварки, а также окраски или анодирования.

Помимо алюминиевых угловых профилей, вы можете выбрать из широкого ассортимента алюминиевых прутков, стержней, труб и трубок, а также из обширного ассортимента С-образных каналов, U-образных каналов, тройников, звеньев, двутавровых балок и двутавровых балок от Hydro Семейство продуктов ACC-U-LINE ™ компании Extrusion.Мы обеспечиваем постоянное и надежное единообразие, которое не превосходит любой конкурирующий экструдированный продукт на рынке, а наши обширные ресурсы обеспечат ваш успех во всех мыслимых сферах применения.

Лучшая лопата для снега на 2021 год

Мы потратили более 70 часов на исследования и в общей сложности 40 человеко-часов на уборку снега. Когда все было закончено, наша команда испытала 19 экскаваторов, многие из которых с дополнительной ручкой для вторичного рынка и без нее, в общей сложности более 32 различных конфигураций экскаваторов.

Понимая ущерб, который плохо спроектированная лопата для снега может нанести ничего не подозревающему телу, мы с головой погрузились в эргономику работы с лопатой и в конце концов поняли, что лучшая универсальная лопата - это модель с пластиковым комбинированным совком (с пластиковой износостойкой полосой). ) и изогнутый вал. Комбинированная конструкция означает, что лопата может как толкать, так и собирать снег.

Вы встретите три основных стиля лопаты для снега: комбо, лопаты и толкатели.

Комбинации являются наиболее универсальными, поскольку они предлагают преимущества других стилей без недостатков ни одного из них.Поскольку вы можете использовать их для черпания, подбрасывания и толкания снега, они, как сказала нам Шафран, являются стандартным инструментом для снега в США. Наш выбор, True Temper 18-Inch Ergonomic Mountain Mover, представляет собой комбинированную модель. Его совок имеет ширину 18 дюймов - размер, который, как мы обнаружили, идеально подходит (примерно 18–22 дюйма в ширину) для того, чтобы лопаты были эффективными, но не громоздкими.

Лопаты, с технической точки зрения, представляют собой простое плоское лезвие на палке, которое, как вы, возможно, помните, использовали родитель или дедушка или бабушка (Чарли Браун тоже использовал одно).Плоский совок расположен на одной линии с валом, поэтому такая конструкция не годится для толкания снега (или чего-то еще, как показали наши испытания).

Толкатели с лезвиями, ширина которых часто превышает два фута, не предназначены для черпания или подбрасывания. Обычно они выглядят как снегоочиститель на конце палки, и они популярны при более низких температурах, где снег более сухой и легкий, а это означает, что средний человек может просто отодвинуть его в сторону. По словам Шафрана, Канада - огромный рынок для пушеров.Эти инструменты также хороши для очистки проезжей части от небольших снегопадов. Несмотря на то, что мы настоятельно рекомендуем комбинирование для первичной уборки снега, мы протестировали четыре ведущих толкателя и получили нашу рекомендацию ниже.

Помимо использования комбайнов, лопат и толкателей, многие люди используют другие типы лопат для уборки снега. Чаще всего в этой категории используются лопаты для зерна с огромными лопатками и короткими ручками. Сторонники этого стиля называют среди преимуществ долговечность и большой размер совка.Мы включили в свои испытания две лопаты для зерна, и из всех лопат, с которыми мы работали, они передавали наибольшую нагрузку на спину.

Еще один фаворит - металлическая лопата для угля (обычная лопата, но с плоским краем вместо лопаты). Их прочность и долговечность идеально подходят для взламывания льда и рытья замерзшей слякоти (обычная проблема на засоленных и вспаханных улицах), но небольшой размер и относительно большой вес совка позволят перемещать меньше снега с большим усилием, чем большой поли совок.

Что касается материалов, повторяющийся характер уборки лопатой означает, что вам следует использовать самый легкий совок. В большинстве случаев это пластик, сокращенно полиэтилен. Эти лопаты имеют легкий вес и обладают встроенной гибкостью, позволяющей выдерживать резкие удары на неровном покрытии.

Износостойкая полоса защищает переднюю кромку совка лопаты, и мы обнаружили, что пластмассовые - лучший вариант. Они слегка закруглены по краям, поэтому лопата легко скользит по неровной поверхности, не заедая.Хотя они добавляют прочности, они также достаточно мягкие, чтобы работать на палубах и каменных мостках, не повреждая поверхность.

Представители компании Horgan Enterprises, занимающейся ландшафтным дизайном и уборкой снега, расположенной в Бостоне, сказали нам в интервью, что компания избегает металлических полос износа, которые могут легко поцарапать деревянные настилы, кирпичные дорожки и внутренние дворики из голубого камня. Металлические полоски также острые, поэтому они заедают на неровных поверхностях, что приводит к сотрясениям плеч и рук пользователя лопаты.Большинство поли-лопат, не имеющих полосы износа, являются острыми, но легко вмятины и повреждаются (наша нынешняя лопата, занявшая второе место, комбинированная лопата для снега Bully Tools 92814, не имеет полосы износа, но очень прочна).

Три стиля ручек: изогнутые, прямые и изогнутые. Фото: Дуг Махони

Также важно выбрать лопату с изогнутым валом, поскольку такая конструкция обеспечивает эргономические преимущества изогнутого вала, но сохраняет стабильность прямого вала. Из-за кривой место, где ваша ведущая рука сжимает древко, находится выше над землей, чем при использовании прямой лопаты.Это позволяет держать спину ровнее. Как указала Шафран, за счет устранения резкого угла вала изогнутая конструкция дает лопаточке гораздо больше гибкости при размещении рук и позволяет пользователю «захлебнуться» основанием ковша для большой нагрузки.

Совок лопаты с коленчатым валом, напротив, может раскачиваться как маятник на изгибе, что требует от пользователя дополнительных усилий, чтобы стабилизировать лопату при подбрасывании. Эффект особенно заметен, когда ковш загружен сильным снегом.Вдобавок ко всему, изогнутый вал не дает такой свободы размещения руки, как изогнутый вал. Ведущая рука может доходить только до изгиба.

Для еще большей эргономики мы обнаружили несколько академических исследований, в которых был сделан вывод о том, что дополнительная рукоятка, расположенная примерно на две трети от длины вала, значительно снижает нагрузку на спину, перенося рабочую нагрузку со спины на руки. Наши собственные испытания подтвердили этот результат.

Оригинальная партия испытанных лопат, слева направо: True Temper Arctic Blast, Voilé Telepro, Suncast SN1000, True Temper 18-дюймовый эргономичный горный движитель (с функцией Backsaver), SnowBow, Bigfoot Power Lift, True Temper SnoBoss, Suncast SC3250 (с Motus D-Grip), True Temper Mountain Mover с VersaGrip, Suncast SG1600, Suncast Double Grip, Dart BHS18, Rugg 26PBSLW, Suncast Powerblade.Фото: Дуг Махони

Что касается самих лопаты, мы проверили Amazon, Grainger, Home Depot, Lowe's, Northern Tool + Equipment, Sears, Walmart и веб-сайты самых известных производителей снегоуборочных экскаваторов: Dart, EraPro, Suncast, True. Temper и Garant (последние две - одна и та же компания; Garant находится в Канаде). Всего мы исследовали более 75 лопат.

Понимая, что дополнительная рукоятка будет ключевым дополнением к выбранной нами лопате, мы сначала обнаружили все доступные инструменты, которые поставляются с одним прикрепленным: подъемник Bigfoot Power Lift, SnowBow (производство которого, похоже, прекращено), Suncast SC3590 Double Grip и True Temper SnoBoss, который имеет двойной стержень и перпендикулярную ручку.

В то же время мы также обнаружили две дополнительные ручки, Stout Backsaver и Motus D-grip, которые предназначены для крепления к любому инструменту с валом. В конце 2015 года мы протестировали еще одну вторичную ручку, Trentco ProHandle, а в 2018 году мы протестировали EziMate BackEZ.

Чтобы полностью изучить эргономические возможности, мы протестировали широкий ассортимент обычных лопат, представляющих различные стили, с дополнительной дополнительной рукояткой и без нее, а также с различными формами вала и совка.У трех из этих экскаваторов - Dart BHS18, Rugg 26PBSLW и Suncast SC3250 - были изогнутые валы. Две, 18-дюймовая эргономичная горная тяга True Temper и комбинированная снежная лопата True Temper Aluminium Combo, имели изогнутый вал. Suncast SCP3500 Powerblade и True Temper Mountain Mover с VersaGrip имели стандартный прямой вал. Кроме того, мы рассмотрели две лопаты для зерна: Suncast SG1600 и True Temper Arctic Blast Poly Snow Scoop (который с тех пор компания переименовал в Union Tools Snow Scoop), а также включили лопату Voilé Telepro Avalanche Shovel, чтобы посмотреть, где она подходит. вместе с остальными.В качестве блока управления мы добавили Suncast SN1000, чтобы представить старомодную лопату. В конце 2016 года мы также протестировали комбинированную снегоуборочную лопату Bully Tools 92814.

Начиная с первого руководства в 2013 году, мы расширили наш поиск, включив в него автомобильные лопаты, толкачи и сани, и протестировали пять автомобильных лопат, четыре толкача, две сани и культовую модель Wovel.

Для большей части нашего тестирования четыре жителя Новой Англии использовали лопаты, чтобы расчистить подъездную дорожку, пять длинных проходов, четыре передних ступеньки, три палубы, длинный набор палубных лестниц (14 ступенек и одна площадка), набор полевого камня. ступени, множество ступеней из булыжника, каменный внутренний дворик и кирпичный внутренний дворик.Лопатки различались по росту и полу: мужчины ростом 6 футов, мужчина ростом 5 футов 8, мужчина ростом 6 футов 5 и женщина 5 футов 10 дюймов. Испытания проводились в течение восьми дней и после шести метелей, в результате которых выпало около 42 дюймов снега. В это время из-за широкого диапазона температур плотность снега варьировалась от легкого и пушистого до замерзшего и хрустящего, до талого и слякотного.

Шаблоны спиц велосипедного колеса для больших ступиц

Шаблоны спиц велосипедного колеса для больших ступиц

Шаблоны спиц велосипедных колес для больших ступиц

Иллюстрации Джейкоба «Два медведя» Аллена

Проблема

На обычных велосипедных колесах используются полукруглые перекрещенные спицы.Каждая спица пересекает одну или несколько других спиц на той же стороне колеса, а на ступице есть ведущая и ведомая спицы. Для передачи мощности натяжение ведущих спиц уменьшается, а натяжение ведомых спиц увеличивается; наоборот, когда задействован ступичный тормоз.

Если колесо имеет большую ступицу, то перекрещенные спицы могут приближаться к ободу под острым углом, который не могут вместить отверстия для спиц и ниппели для спиц. Это обычная проблема со ступичными двигателями электрических велосипедов.

С другой стороны, с радиальными (с пересечением нуля) спицами (спицы направлены прямо наружу от ступицы) колесо, которое передает крутящий момент, «заводится», как описано в основной статье о колесостроении.Чрезмерное движение приводит к поломке спиц и к риску разрыва фланцев ступицы из-за чрезмерного натяжения спиц. Колеса с большими ступицами иногда зашнурованы радиально утолщенными спицами, но все же происходит поломка спиц.

В определенных пределах проблема чрезмерного угла наклона спиц может быть решена за счет уменьшения числа поперечин обычного рисунка спиц. Колесо, показанное ниже, выходит за пределы своего предела с помощью перекрестной схемы, наиболее щадящей традиционной схемы, которая может передавать крутящий момент.Даже в этом полностью натянутом колесе спицы изгибаются, покидая ниппели спиц.

Другой подход заключался в размещении ведущих спиц с одной стороны колеса и задних спиц с другой, чтобы спицы могли быть более близкими к радиальному. В этом образце спиц ни одна из спиц по обе стороны от обода не пересекается друг с другом, но спицы на противоположных сторонах колеса пересекаются.

(Изображение из Golden Motor: добросовестное использование в качестве комментария согласно США.закон об авторском праве)

Этот шаблон преобразует проблему намотки в другие проблемы:

  • Поскольку все спицы на одной стороне колеса пытаются повернуть ступицу в одну сторону, а все спицы на другой стороне - в другую, такая схема применима только в том случае, если ступица имеет прочный цилиндр между фланцами.
  • Крутящий момент от педалирования или ступичного тормоза ослабляет все спицы с одной стороны колеса и сжимает все спицы с другой стороны, оттягивая обод в одну сторону.Обод будет тереться о тормозную колодку ободного тормоза, и чрезмерное движение может привести к поломке спиц.

Есть хорошие решения!

Что делать?

Ответ можно найти в любом из нескольких нетрадиционных речевых паттернов. У всех есть поперечные номера меньше, чем поперечный один, но больше, чем поперечный ноль (радиальный): угол спиц, когда они приближаются к ободу, составляет часть того, что он был бы для поперечного нуля. Велосипедист и инженер Дэймон Ринард описал на этом сайте, как рассчитать длину спиц для дробного числа крестовин, и предоставил калькулятор длины спиц, который позволяет использовать эти комбинации.Ниже описаны несколько схем спиц, подходящих для разных ободов и ступиц.

Предупреждение: во всех этих схемах используются спицы, близкие к радиальным, а в некоторых - ступицы с большим числом спиц. Эти схемы следует использовать только с большими ступицами с прочными фланцами. В любом случае нет причин использовать их со ступицами меньшего размера, а также сопротивление крутящему моменту может быть слишком низким для этих моделей и небольших ступиц.

Некоторые из этих шаблонов имеют все радиальные спицы на одной стороне. Эти схемы не следует использовать, когда крутящий момент прикладывается с обеих сторон (например, с муфтой свободного хода с одной стороны и дисковым тормозом с другой), за исключением случаев, когда цилиндр ступицы является прочным и прочным.

Также: математика для некоторых шаблонов нуждается в проверке и тестировании с помощью сборки колес. Пожалуйста, пересчитайте, прежде чем использовать информацию здесь. sheldonbrown.com не несет ответственности за неправильную длину спиц.

Шаблоны перечислены в таблице ниже со ссылками на полное описание далее в этой статье. Я предлагаю вам прочитать первый раздел под таблицей, прежде чем выбирать шаблон, чтобы узнать, как эти шаблоны работают.

Несоответствующее количество спиц на ступице и ободе

Несовпадение количества спиц практично, когда количество спиц в ступице и ободе находится в небольшом соотношении целых чисел, поэтому спицы образуют повторяющийся узор.В схемах, описанных в этой статье, ступица имеет больше отверстий для спиц, чем обод. Все отверстия для спиц в ободе используются для создания прочного колеса. Эти шаблоны не требуют модификации ступицы или обода. Все они используют спицы более чем одной длины.

В большинстве этих моделей, если обод имеет противоположную направленность, чем показано, отверстие клапана должно переходить в следующий зазор, левый или правый, между группами спиц.

Передаточное число 5/3: ступица с 40 отверстиями, обод с 24 отверстиями

Втулка с 40 отверстиями и обод с 24 отверстиями являются хорошим примером.На рисунке ниже мы смотрим на правую сторону колеса. Спицы и отверстия для спиц, показанные белым цветом, находятся на правой стороне колеса, а синие пунктирные - на левой стороне. Клапан показан зеленым цветом. Левая и правая спицы можно поменять местами, если направление вращения (см. Объяснение здесь) отверстий для спиц в ободе приведет к размещению ключевой спицы - справа от клапана на изображении - на левой стороне на обод.

С 5 отверстиями для спиц в ступице на каждые 3 в ободе, группы из 3 спиц на ступице разделены двумя пустыми отверстиями, по одному на каждом фланце.Необходимо пропускать сразу два отверстия, чтобы следующее отверстие для занятой спицы находилось на противоположной стороне от предыдущего, как показано на чертеже.

Средняя спица каждой группы из 3 спиц является радиальной, а соседние спицы почти радиальными - не совсем радиальными из-за меньшего угла между отверстиями для спиц в ступице, чем в ободе.

При такой схеме две из каждых трех спиц - все нерадиальные - передают крутящий момент. Ведущая спица с правой стороны примыкает к задней спице с левой стороны, и эта комбинация тянет обод влево на этой паре спиц.Следующая пара спиц, передающая крутящий момент, тянет обод вправо. Всего восемь пар спиц передают крутящий момент, поэтому обод имеет тенденцию образовывать четыре «волны» по сравнению с шестью, которые он имел бы при использовании обычных спиц. Таким образом, требуется несколько большая жесткость обода, чтобы избежать зигзагообразного изгиба обода из стороны в сторону под действием крутящего момента.

Дробные числа поперечного сечения для спиц, близких к радиальным, можно ввести в калькулятор длины спиц Rinard Spocalc. Результирующая длина спиц будет одинаковой, независимо от того, рассчитана ли она на основе обода с 24 спицами или ступицы с 40 спицами.

Перекрестные числа:

40/24 Радиальный
Околорадиальная
Счетчик 8 16
Уголок 0,000 ° 6.000 °
Х, 24 0,000 0.200
Х, 40 0,000 0,333

Как рассчитываются эти числа?

Вы можете прочитать текст в этом поле, если вас интересует математика.Вам не обязательно читать это, чтобы использовать эту статью.

В нашем ободе с 24 отверстиями угол между отверстиями для спиц составляет 360/24, или 15 градусов. Угол между отверстиями под спицы в ступице с 40 отверстиями составляет 360/40 или 9 градусов.

Таким образом, внешние спицы наших трехспицевых групп отстоят на 9 градусов от центральной радиальной спицы на ступице и на 15 градусов от обода. Разница составляет 6 градусов.

Cross 1 переводит спицу через одно отверстие для спицы в обод ко второму отверстию для спицы, поэтому угол со вторым отверстием для спицы составляет 30 градусов на ободе и 18 градусов на ступице.

6 градусов, разделенные на 30 градусов для крестовины 1, составляют 0,2, поэтому это число крестовин для почти радиальных спиц, исходя из 24-спицевого обода.

6 градусов, разделенные на 18 градусов, составляют 0,333, поэтому это поперечное число для почти радиальных спиц, основанное на ступице с 40 спицами.

Вы можете сравнить рассчитанную длину спиц в обоих направлениях. Они будут совпадать, если вы ввели правильные числа в калькулятор длины спиц.

Соотношение 4/3: 32/24, 48/36

Теперь давайте посмотрим на колесо, у которого на ступице 4 спицы на каждые 3 спицы на ободе.Мы будем работать со ступицей с 32 отверстиями и ободом с 24 отверстиями.

Поскольку мы должны пропустить два отверстия для спиц подряд в ступице, спицы разделены на четыре группы по 5, 7, 5 и 7, как показано на изображении ниже. Центральная спица в каждой группе является радиальной, и есть три различных длины спиц, близких к радиальным. Нечетное количество спиц в каждой группе отменяет крутящий момент. Если бы спицы были разделены на четыре группы по шесть штук, один фланец имел бы тенденцию вращать оболочку ступицы вперед, а другой - назад, скручивая оболочку ступицы.Кроме того, крутящий момент от педалирования будет тянуть обод в сторону, как описано ранее.

Потенциальная зигзагообразность обода немного нерегулярна из-за разного количества спиц в группах, но есть четыре основных волны. Наибольшие отклонения происходят между парами спиц, которые находятся дальше всего друг от друга.

Дополнительная математика

Углы рассчитываются следующим образом:

Отверстия для спиц находятся на расстоянии 15 градусов друг от друга на ободе с 24 отверстиями и 11.25 градусов друг от друга на ступице с 32 отверстиями. Угол ко второму отверстию под спицу для крестовины 1 составляет 30 градусов на ободе и 22,5 градуса на ступице. Разница составляет 3,75 градуса, и это угол между спицами по обе стороны от радиальной спицы. Следующая спица - вдвое больше, 7,5 градусов, а третья спица - трижды, 11,25 градуса.

Углы и числа поперечного сечения для трех спиц разной длины приведены в таблице ниже.

32/24 расст.от средней линии 5- или 7-спицевого образца
радиальный ближайший средний самый дальний
Счетчик 4 8 8 4
Уголок 0,000 ° 3,75 ° 7,5 ° 11,25 °
Х, 24 0,000 0,125 0,250 0,375
Х, 32 0.000 0,167 0,333 0,500

48/36 также использует 4 отверстия для спиц на ступице на каждые 3 отверстия на ободе.

48/36 расст. от средней линии 5- или 7-спицевого образца
радиальный ближайший средний самый дальний
Счетчик 6 12 12 6
Уголок 0.000 ° 2,5 ° 5 ° 7,5 °
Х, 36 0,000 0,125 0,250 0,375
Х, 48 0,000 0,167 0,333 0,500

У 36 спиц есть шесть волн. Этот шаблон работает с обычной ступицей с 48 спицами, где отверстия под спицы смещены между двумя фланцами, а не со ступицей с 24 отверстиями, просверленной с 24 дополнительными отверстиями.Далее в этой статье у нас есть образец для этого концентратора.

Соотношение 3/2: 36/24, 48/32

Также возможны комбинации с 3 спицами в ступице на каждые 2 спицы на ободе. Поскольку мы должны пропускать два отверстия для спиц одновременно, нам нужны чередующиеся группы из 3 и 5 спиц, чтобы получить 8 спиц в ободе на каждые 12 отверстий для спиц в ступице. Нечетное количество спиц в каждой группе снижает крутящий момент на корпусе ступицы, как описано ранее. На рисунке ниже показан рисунок спиц для ступицы с 36 отверстиями и обода с 24 отверстиями.

Углы и числа пересечений, рассчитанные, как в предыдущих примерах, равны

.
36/24 расст. от средней линии узора
радиальный средний самый дальний
Счетчик 6 12 6
Уголок 0,00 ° 5,00 ° 10,00 °
Х, 24 0.000 0,167 0,333
Х, 36 0,000 0,250 0,500

Втулка с 48 отверстиями (обычная, без повторного сверления с 24 отверстиями) и обод с 32 отверстиями также могут использовать этот шаблон.

48/32 расст. от средней линии узора
радиальный средний самый дальний
Счетчик 8 16 8
Уголок 0.00 ° 3,75 ° 7,50 °
Х, 32 0,000 0,167 0,333
Х, 48 0,000 0,250 0,500

3 из 4 спиц передают крутящий момент, но те, которые находятся на концах 5-спицевых групп, больше натягиваются или ослабляются при передаче крутящего момента. Эта разница несколько уменьшается из-за гибкости обода, и эти спицы находятся на правой стороне, где спицы испытывают более высокое натяжение в колесе с вогнутой поверхностью и, следовательно, менее вероятно, что они потеряют провисание из-за крутящего момента.

Соотношение 5/4: 40/32

Он прикрепляет обод с 32 отверстиями к ступице с 40 отверстиями, как показано на рисунке ниже.

Спицы расположены в группах по 7 и 9, с радиальной спицей в центре каждой, как уже было описано выше для соотношения 4/3. Требуется пять спиц разной длины:

40/32 расст. от средней линии 7- или 9-спицевого образца
радиальный ближайший секунд третий четвертый
Счетчик 4 8 8 8 4
Уголок 0.000 ° 1,125 ° 3,375 ° 5,625 ° 7,875 °
Х, 32 0,000 0,05 0,15 0,25 0,35
Х, 40 0,000 0,062 0,187 0,313 0,438

Как и в модели 32/24, есть четыре волны.

Соотношение 9/7: 36/28

Передаточное число 9/7 соединяет обод с 28 спицами и ступицу с 36 спицами, как показано на рисунке ниже.

В каждом квадранте колеса 7 спиц с центральной радиальной спицей. Требуются четыре спицы разной длины. Углы и номера пересечений указаны в таблице ниже.

36/28 расст. от средней линии 7-спицевого образца
радиальный ближайший средний самый дальний
Счетчик 4 8 8 8
Уголок 0.00 ° 2,86 ° 5,71 ° 8,57 °
Х, 28 0,000 0,111 0,222 0,333
Х, 36 0,000 0,143 0,286 0,429

При крутящем моменте от педалирования или ступичного тормоза две самые верхние спицы и другие три пары, которые разнесены наиболее широко, тянут обод больше всего вбок и в альтернативных направлениях.

Соотношение 2/1: 48/24

При соотношении 2/1 получается узор, показанный на изображении ниже. Это для ступицы с 48 спицами и обода с 24 спицами. Все левые спицы радиальные. Если обод имеет противоположную направленность, клапан перемещается по часовой стрелке на 3 спицы, а не меняет стороны спиц, чтобы радиальные спицы оставались на левой стороне.

Углы указаны в таблице ниже:

48/24 слева Правый
Счетчик 12 12
Уголок 0 ° 7.5 °
Х, 24 0,0 0,250
Х, 48 0,0 0,500

Спицы с правой стороны чередуются между ведущими и задними спицами, поэтому обод имеет тенденцию к 6 волнам, как и у обычных спиц. Изменения натяжения ведущей и ведомой спиц из-за крутящего момента такие же, как и на любом полурадиальном колесе.

В ступице на 4 отверстия больше, чем в ободе

Ступицы с 36 отверстиями и обода с 32 отверстиями являются обычными.В приведенном ниже решении используются две группы спиц: одна с 17 спицами, другая с 15. Это колесо выглядит странно, потому что две группы имеют разное количество спиц, но, как и в случае с некоторыми из уже описанных шаблонов, необходимы группы разных размеров. во избежание перекручивания барабана ступицы. Каждая группа симметрична относительно радиальной спицы в центре. Рисунок спиц приводит к очень небольшому дисбалансу колеса, но меньше, чем, вероятно, создает клапан.

На рисунке ниже показано колесо со ступицей с 36 отверстиями и ободом с 32 отверстиями.Этот рисунок теоретически требует девяти спиц разной длины, но длина радиальных спиц и соседних может быть достаточно близкой, чтобы можно было использовать ту же длину.

Тот же принцип может применяться к другим комбинациям, в которых ступица имеет на 4 отверстия для спиц больше, чем обод. Все стандартные числа спиц указаны в таблицах ниже.

28/24 Радиальный Далее Последняя
Счетчик 2 4 4 4 4 4 2
Уголок 0 ° 2.14 ° 4,29 ° 6,43 ° 8,57 ° 10,71 ° 12,86 °
Х, 24 0,0 0,071 0,143 0,214 0,286 0,357 0,429
Х, 28 0,0 0,083 0,166 0,250 0,333 0,417 0,500
32/28 Радиальный Далее Последняя
Счетчик 2 4 4 4 4 4 4 2
Уголок 0 ° 1.61 ° 3,21 ° 4,82 ° 6,43 ° 8,04 ° 9,64 11,25 °
Х, 28 0,0 0,063 0,125 0,179 0,250 0,313 0,375 0,438
Х, 32 0,0 0,071 0,143 0,214 0,286 0,357 0,429 0.500
36/32 Радиальный Далее Последняя
Счетчик 2 4 4 4 4 4 4 4 2
Уголок 0 ° 1,25 ° 2,5 ° 3.75 ° 5 ° 6,25 ° 7,5 ° 8,75 10,0 °
Х, 32 0,0 0,056 0,111 0,167 0,222 0,278 0,333 0,389 0,444
Х, 36 0,0 0,063 0,125 0,179 0,250 0,313 0,375 0,438 0.500
40/36 Радиальный Далее Последняя
Счетчик 2 4 4 4 4 4 4 4 4 2
Уголок 0 ° 1,00 ° 2.00 ° 3,00 ° 4,00 ° 5,00 ° 6,00 ° 7,00 ° 8,00 ° 9,00 °
Х, 36 0,0 0,050 0,100 0,150 0.200 0,250 0,300 0,350 0,400 0,450
Х, 40 0,0 0,056 0,111 0,167 0.222 0,278 0,333 0,389 0,444 0,500

Парные спицы в концентраторе - элегантный, универсальный, сложный

Люди, которые часто заходят на этот веб-сайт, знают, что мы не большие поклонники "бутик" колес с парными спицами на ободе. Однако соединение спиц на ступице предлагает элегантный способ избежать чрезмерных углов спиц с большой ступицей и обычным ободом.

Схема расположения спиц по существу является радиальной, за исключением того, что неравномерное расстояние отверстий для спиц на ступице создает ведущие и ведомые спицы.По этой схеме можно получить любое желаемое поперечное число путем регулировки расположения отверстий для спиц в ступице.

Этот шаблон особенно полезен, потому что он начинается со ступицы и обода, которые имеют одинаковое количество отверстий для спиц. Это может быть любое число, кратное 4, как и для всех распространенных ступиц и ободов.

Давайте начнем наше исследование этого шаблона с рассмотрения 36-спицевого колеса с радиальными спицами. Все спицы направлены прямо наружу от ступицы, как показано на изображении ниже.

Колесо на фото имеет радиальные спицы на маленькой ступице. Наш анализ для больших ступиц работает лучше всего, если отверстие клапана идет под нулевым градусом, на полпути между спицами под углом 355 и 5 градусов, как показано в таблице ниже.

Фланец правый 355 15 35 55 75 и т. Д.
Говорящие | | | | |
Обод 345 355 5 15 25 35 45 55 65 75 85 и др.
Говорящие | | | | | |
Фланец левый 345 5 25 45 65 85 и т. Д.

Теперь просверлим новые отверстия для спиц в ступице посередине между предварительно просверленными. Это безопасно только в том случае, если ступица очень большая и отверстия для спиц находятся далеко друг от друга.Фланцы ступицы должны быть достаточно мясистыми, чтобы выдерживать почти радиальное растяжение. Теперь в каждом фланце будет 36 отверстий, включая отверстия, расположенные прямо на одной линии с отверстиями на противоположном фланце.

Теперь мы поворачиваем ступицу на 5 градусов так, чтобы углы отверстий для спиц в ступице находились между углами отверстий на ободе, и мы сделали колесо спицами, как показано в таблице и на рисунке ниже. Две ближайшие к верху спицы теперь разнесены на 20 градусов на ступице, на 350 и 10 градусов, но по-прежнему на 10 градусов на ободе.Соединяем оставшиеся отверстия для спиц в ступице, как показано в таблице ниже.

Фланец левый 350 20 30 60 70 и т. Д.
Говорящие \/ \/ \
Обод 345 355 5 15 25 35 45 55 65 75 85 и др.
Говорящие/ \/ \/ \
Фланец правый 340 10 20 50 60 90 и т. Д.

Результат - шаблон, показанный ниже.

36/72 Околорадиальная
Смещение 10 °
Счетчик 36
Уголок 5 °
Х, 36 0.250

Если вы просверливаете ступицу с новыми отверстиями для спиц на полпути между всеми исходными отверстиями, вращение обода никогда не будет проблемой: используйте любые отверстия для спиц, обеспечивающие правильную рукоятку. Если отверстия для спиц в ободе расположены близко к центральной линии, соответствие руки, вероятно, в любом случае не имеет значения, потому что почти радиальный рисунок допускает перекос ниппелей спиц.

Как уже отмечалось, этот узор будет работать с обычным ободом, поскольку узор повторяется через каждые четыре спицы.Фактически, выравнивание спиц такое же, как и с внешними концами спиц в обычном перекрестном узоре. Вот тот же шаблон для обода с 24 отверстиями, и показаны только те отверстия, которые используются.

Фланец левый 345 30 45 90 105 и т. Д.
Говорящие \/ \/ \
Обод 337.5 352,5 7,5 22,5 37,5 52,5 67,5 82,5 97,5 112,5 127,5 и т. Д.
Говорящие/ \/ \/ \
Фланец правый 330 15 30 75 90 135 и др.

24/48 Околорадиальная
Смещение 15 °
Счетчик 24
Уголок 7,5 °
Х, 24 0,250

Если ступица предварительно просверлена с парными отверстиями под спицы, не предполагайте автоматически, что они будут работать с этим шаблоном. Пары на одном фланце должны быть смещены относительно пар на другом, а не прямо напротив и не посередине между парами на другом фланце.Отверстие против часовой стрелки пары на одном фланце должно находиться на полпути между отверстиями по часовой стрелке соседних пар на другом фланце (и наоборот). (Обратите внимание, как это имеет место на чертеже 24/48 выше. В каждой группе из четырех спиц крайняя правая спица идет к левому фланцу, а крайняя левая - к правому фланцу. Отверстия во фланцах ступицы для этих спиц равномерно распределены.)

На фотографии ниже показано колесо с 36 спицами, с парными отверстиями под спицы ступицы близко друг к другу, что дает поперечное число больше 0.25. Хотя отверстия ближе к середине группы не находятся прямо напротив друг друга, как в наших предыдущих примерах, ступица удовлетворяет нашим требованиям относительно самых внешних отверстий для спиц в каждой группе. Ручная установка этого колеса позволяет разместить пары левых спиц. против часовой стрелки по сравнению с правыми, потому что первое отверстие для спицы по часовой стрелке отверстия клапана направлено к левой стороне обода. Клапан виден на фото внизу справа.

Изображение из журнала электрических велосипедов.com

После того, как вы определили правильность расположения отверстий для спиц в предварительно просверленной ступице, вам необходимо измерить и рассчитать поперечное число в зависимости от расстояния между парными спицами в ступице:

Измерьте угол или расстояние между двумя отверстиями для спиц пары в одном фланце ступицы (отверстия, которые расположены ближе друг к другу). Мы назовем это A.

Также измерьте угол (или достаточно точное расстояние) между двумя отверстиями, которые находятся дальше друг от друга. Мы назовем это Б.

.

Крестное число x равно

.

х = (B - 2A) / 2B

Итак, мы видим, например, что для чисто радиального колеса с 36 спицами, A составляет 20 градусов, а B - 40 градусов, поэтому поперечное число равно

.

x = [40 - (2 * 20)] / (2 * 40) = 0

Для нашего колеса с 36 отверстиями, в котором мы просверлили дополнительные отверстия для спиц, так что отверстия расположены вдвое меньше, чем в радиальном колесе, A составляет 10 градусов, поэтому поперечное число равно

х = [40 - (2 * 10)] / (2 * 40) = 0.25

Если сдвинуть парные отверстия под спицы в ступице все ближе друг к другу, они будут приближаться друг к другу. Тогда А будет 0 градусов, а крестовое число будет

.

x = [40 - (2 * 0)] / (2 * 40) = 0,5

И в качестве проверки по математике, для нормальной схемы пересечения 1, где A равно -20 градусов,

x = [40 - (2 * -20]) / (2 * 40) = 1

2 правые / 1 левая спицами выпуклого колеса

Большинство колес со звездочкой требует выпуклости для центрирования обода.Dishing снижает натяжение спиц с левой стороны обычного колеса, которое имеет одинаковое количество спиц с обеих сторон. Если левый фланец ступицы примерно вдвое дальше от центральной линии, чем правый фланец, как это обычно бывает, использование одной спицы слева на каждые две спицы справа почти уравняет натяжение. На ободе должно быть количество отверстий для спиц, кратное 3. Практичным доступным выбором является обод с 36 или 48 отверстиями. Обод с 24 отверстиями будет иметь только 8 спиц слева, чего недостаточно для большинства ободов.

Обод с 36 отверстиями работает со ступицей с 36 отверстиями, в которой просверлено 72 отверстия для спиц, по 36 на каждом фланце. В этих двух фланцах имеются отверстия, расположенные прямо на одной линии. 24 спицы идут к правому фланцу ступицы, используя спицы в 2 смежных отверстиях из каждых 3 на правом фланце ступицы. 12 спиц левого фланца чередуются вперед и назад, чтобы избежать скручивания барабана ступицы. Разница в углах ступицы и обода спиц с обеих сторон составляет 5 градусов (по сравнению с 20 градусами креста 1), поэтому длина спиц равна 0.25 крестовина, 36-спицевый диск. Этот узор показан на изображении ниже. Спицы расположены в повторяющихся группах по 6 спиц, поэтому этот шаблон работает только для ступиц и ободов с числом спиц, кратным 6. Рукоятка обода не имеет значения, потому что она всегда будет неправильной для одной из двух спиц, ближайших к клапану.

36/72 Околорадиальная
Счетчик 36
Уголок 5 °
Х, 36 0.250

Аналогичным образом можно использовать обод с 48 отверстиями.

48/96 Околорадиальная
Счетчик 48
Уголок 3,75 °
Х, 48 0,250

Схема 2/1 также работает со ступицей, которая начинается с 2/3 отверстий для спиц, равного количеству отверстий для обода. Вам необходимо просверлить отверстия для новых спиц на полпути между исходными на обеих сторонах ступицы и чередовать ведущие и ведомые спицы с левой стороны, чтобы избежать скручивания корпуса ступицы.. На изображении ниже показано колесо с 36 спицами и ступица с 24 спицами, модифицированная за счет удвоения количества отверстий под спицы. Для некоторых спиц вращение обода всегда будет неправильным.

36/48 слева Правый
Счетчик 12 24
Уголок 7,5 ° 2,5 °
Х, 36 0,375 0,125
Х, 24 0.250 0,083

Аналогичным образом можно использовать обод с 48 отверстиями и ступицу с 32 отверстиями.

48/64 слева Правый
Счетчик 16 32
Уголок 5 ° 1,67 °
Х, 48 0,375 0,125
Х, 32 0,250 0,083
В приведенной выше схеме большая часть крутящего момента приходится на левые спицы, которых меньше.Скрещивание правых спиц увеличивает их поперечное число. Перекрещенные спицы немного усложняют сборку колеса и требуют другой длины спиц - или, если положение фланца правильное, большее поперечное число справа и больший угол раскоса слева могут привести к тому, что все спицы будут изогнутыми. такой же длины. Колесо выглядит скрещенным и вряд ли напугает покупателя.

36/48 Левый
Правый
Счетчик 12 24
Угол. 7,5 ° 12,5 °
Х, 36 0,375 0,625
Х, 24 0,250 0,417

Этот образец также может использоваться с ободом с 48 спицами и модифицированной ступицей с 32 спицами:

48/64 Левый
Правый
Счетчик 16 32
Угол. 5 ° 8,33 °
Х, 48 0,375 0,625
Х, 32 0,250 0,417

Все 2 шаблона справа / 1 левый направляют некоторые спицы на «неправильную» сторону обода, и поэтому они работают лучше, если отверстия для левой и правой спиц в ободе находятся рядом с центральной линией.

Получение коротких спиц

Для колеса с большой ступицей, особенно с маленьким ободом, могут потребоваться спицы короче, чем те, которые продаются в большинстве веломагазинов.

Есть три основных способа решить эту проблему.

  • В некоторых веломагазинах есть машины для обрезки и заправки спиц нестандартной длины. Станок для нарезания спиц и нарезания резьбы Phil Wood - самый известный из таких станков.
  • Продавцы на eBay продают спицы необычной или нестандартной длины. Я нашел поставщика, который может поставить спицы любой длины от 75 мм (чуть менее 3 дюймов) до более обычных размеров, используя станок для резки и нарезки спиц Phil Wood. Также на eBay время от времени появляются продавцы, которые продают новые старые стандартные спицы различной длины.
  • Если вы производитель, эффект масштаба работает на вас, и вы заказываете через обычные источники!

пожаловаться на это объявление

Ссылки:

Статьи Шелдона Брауна и других


Если вы хотите сделать ссылку или добавить закладку на эту страницу, URL-адрес:
http://sheldonbrown.com/special-spoking.html

Последнее обновление: Джон Аллен

Иллюстрированный глоссарий терминов для судов и лодок

Страница из

НАПЕЧАТАНО ИЗ РУКОВОДИТЕЛЕЙ OXFORD HANDBOOKS (www.oxfordhandbooks.com). © Oxford University Press, 2018. Все права защищены. В соответствии с условиями лицензионного соглашения, отдельный пользователь может распечатать PDF-файл одной главы названия в Oxford Handbooks Online для личного использования (подробности см. В Политике конфиденциальности и Правовом уведомлении).

дата: 06 апреля 2021 г.

[Следующий иллюстрированный глоссарий впервые появился полностью в книге Деревянное судостроение и интерпретация затонувших кораблей Дж. Ричарда Стеффи (1994).Он перепечатан здесь с разрешения Texas A&M University Press, с небольшими изменениями для удаления ссылок, относящихся к рисункам и главам, которые были включены в исходную работу, но не являются частью этого тома. Глоссарий в первую очередь относится к первым двум разделам этого справочника и не предназначен для репрезентативного представления всей области морской археологии. Как независимый вклад, это прекрасный источник информации по терминологии строительства судов, но также и свидетельство работы покойного г-наСтеффи, чье влияние сыграло важную роль в понимании деревянного судостроения и интерпретации затонувших кораблей и архивных материалов. — Ред. ]

Слова, выделенные жирным шрифтом , определены в другом месте глоссария. Статьи были иллюстрированы везде, где это возможно, либо в глоссарии, либо в тексте. Альтернативные термины или варианты написания перечислены в скобках после записи. Альтернативные определения для одной записи обычны; это результат распространения, различий в местонахождении и технического прогресса.Однако читателя предупреждают, что многие из перечисленных здесь древесных материалов и устройств могли иметь дополнительную идентификацию, часто изобретенную писателем или на местном сленге; Некоторые трудности могут возникнуть при идентификации таких записей в различных документах. Путаница распространяется и на современные публикации. Один морской словарь показывает, что колено головы расположено позади захвата, в то время как большинство других называют эту древесину фартуком и правильно помещают колено головы чуть ниже бушприта.Я попытался разрешить эту путаницу, где это было возможно.

(стр. 1106) Древние корабли содержали структурные элементы, которые исчезли к средневековому периоду, и поэтому они не упоминаются в публикациях. Некоторым из них были присвоены термины в археологических публикациях; остальное, надеюсь, я предвидел и точно определил.

Еще одно предостережение. Многие иллюстрации в глоссарии представляют собой составные чертежи, в некоторых случаях включающие в себя элементы нескольких судов или типов судов на одном и том же чертеже.Если не указано иное, эти иллюстрации не предназначены для представления деталей конструкции конкретного гидроцикла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
