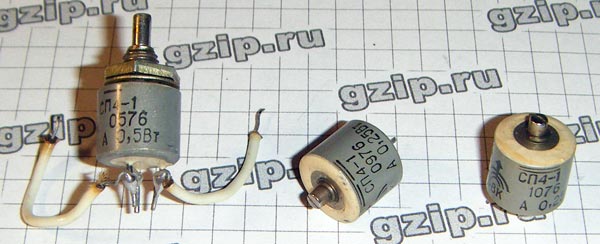

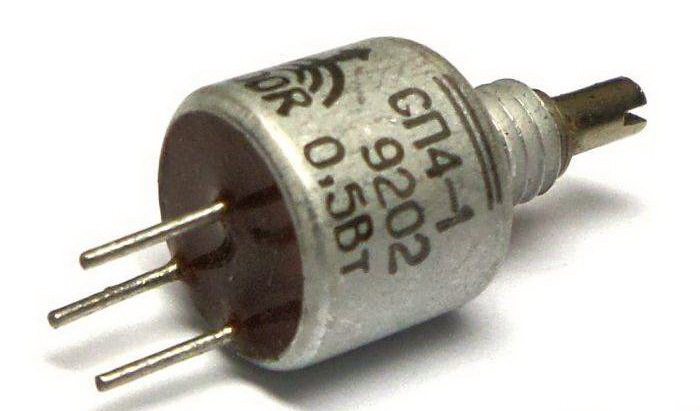

Резисторы переменные непроволочные СП4-1 | РЕОМ
Резисторы переменные непроволочные регулировочные и подстроечные одноэлементные однооборотные без выключателя с круговым перемещением подвижной системы СП4-1 предназначены для работы в цепях постоянного и переменного токов в непрерывных и в импульсных режимах.
Резисторы СП4-1 изготавливаются в соответствии с техническими условиями ОЖО.468.365 ТУ (приёмка “ОТК”) и ОЖО.468.045 ТУ (приёмка “5”). Вид климатического исполнения В и УХЛ.
Резисторы СП4-1 изготавливают трех типов:
СП4-1а — регулировочный;
СП4-16 — подстроечный со стопорением вала;
СП4-1в — подстроечный без стопорения вала.
Общий вид и габаритные размеры:
Конец вала ВС-2 ГОСТ 4907.
|
L, мм |
Масса, г, не более |
|
12±0,55 |
6. |
|
16±0,55 |
6,3 |
|
20±0,65 |
6.5 |
|
25±0,65 |
7,0 |
0Внешние воздействующие факторы:
Синусоидальная вибрация:
амплитуда ускорения, м- с”2 (д)………………………………………………. 200 (20)
Акустический шум:
диапазон частот, Гц……………………………………………………. 50—10 000
уровень звукового давления (относительно
2-10~5 Па), дБ………………………………….
……………………………………………. 160
Механический удар: одиночного действия:
пиковое ударное ускорение, м- с~~2 (д)…………………………… 10 000 (1000)
длительность действия, мс………………………………………. 0,2—2
многократного действия:
пиковое ударное ускорение, м- с~2 (д)……………………. 1500 (150)
длительность действия, мс………………………………………. 1—5
Линейное ускорение, мс~2………………………………………………. 1000 (100)
Атмосферное пониженное давление, Па (мм рт. ст)……. 0,00013 (10-6)
Атмосферное повышенное рабочее давление, кПа (ата). 294 (3)
Повышенная температура среды, С:
рабочая:
при номинальной мощности рассеяния………………… 70
максимально допустимая при снижении мощности
рассеяния…………………………………………………………
………………………… 125
предельная……………………………………………………………………………………. 70
Пониженная рабочая и предельная температура среды,
|
минус 60 от минус 60 до+125 98 |
°С…………………………………………………………………………………………
Смена температур, °С……………………………………………………..
Повышенная относительная влажность при 35 °С для
исполнения В, при 25 °С для исполнения УХЛ, %……….
Соляной (морской) туман (для исполнения В). Атмосферные конденсированные осадки (иней и роса). Плесневые грибы (для исполнения В).
Основные технические характеристики:
Номинальное сопротивление, допускаемое отклонение от номинального сопротивления, функциональная характеристика:
|
Вид резистора |
Функциональная характеристика |
Пределы номинального сопротивления, Ом |
Допускаемое отклонение от номинального сопротивления, % |
|
СП4-1а |
А |
100—4,7-106 |
±20—для резисторов с Rном<220 30=”” r=”” sub=””>ном 220 кОм и более |
|
Б, В |
1-103—2,2-106 |
||
|
СП4-1б |
А |
100—4,7-106 |
|
|
|
1-103—2,2-106 |
||
|
СП4-1в |
А |
100—4,7-106 |
Промежуточные значения сопротивления резисторов СП4-1 соответствуют ряду по ГОСТ 10 318.
Минимальное сопротивление резисторов между выводами 1 и 2,2 и 3:
|
Номинальное сопротивление |
Функциональная характеристика изменения сопротивления |
||||
|
А |
Б |
В |
|||
|
Минимальное сопротивление между выводами, Ом, не более |
|||||
|
1—2 и 2—3 |
1—2 |
2—3 |
1—2 |
2—3 |
|
|
47—220 Ом |
12 |
— |
— |
— |
— |
|
330—680 Ом |
15 |
— |
— |
|
— |
|
1-2,2 кОм |
25 |
100 |
25 |
25 |
100 |
|
3,3 и 4,7 кОм |
35 |
100 |
25 |
25 |
100 |
|
6,8 кОм |
35 |
200 |
25 |
25 |
200 |
|
10 кОм |
50 |
200 |
25 |
25 |
200 |
|
15и22кОм |
50 |
250 |
35 |
35 |
250 |
|
33 и 47 кОм |
50 |
500 |
35 |
35 |
500 |
|
68 и 100 кОм |
50 |
1000 |
35 |
35 |
1000 |
|
330 кОм |
125 |
2500 |
50 |
50 |
2500 |
|
470 кОм |
125 |
5000 |
50 |
50 |
5000 |
|
680 кОм |
250 |
5000 |
100 |
100 |
5000 |
|
1 МОм |
250 |
10 000 |
100 |
100 |
10 000 |
|
1,5 и 2,2 МОм |
500 |
10 000 |
200 |
200 |
10 000 |
|
3,3 и 4,7 МОм |
1000 |
25 000 |
500 |
500 |
25 000 |
|
— |
— |
||||
Начальный скачок сопротивления резисторов
относительно номинального, %, не более:
с линейной характеристикой.
…………….. 10
с нелинейной характеристикой Б между выводами 2 и 3 и с нелинейной характеристикой В между выводами
1 и 2……………………………………………………………………………… 1,5
с нелинейной характеристикой Б между выводами 1 и
2 и с нелинейной характеристикой В между выводами
2 и 3………………………………………………………………………………. 25
с линейной характеристикой с Дном до 100 Ом вкл ,
Ом, не более…………………………………………………………………………………… 12
с нелинейной характеристикой Б между выводами 2 и
3 и с нелинейной характеристикой В между выводами
1 и 2 с Rном до 1,5 кОм вкл., Ом, не более……………… 25
Допускаемое отклонение функциональной характеристики от расчетного значения, % от полного
сопротивления, не более…………………………………………………. ±20
Напряжение шумов перемещения регулировочных
резисторов, мВ, не более.
………………………………………………… 47
Уровень шумов, мкВ/В, не более…………………………………………………………. 5
Температурный коэффициент сопротивления ТКС-10-6, 1/°С, не более:
для резисторов с Rном до 10 кОм вкл………………………. ±1500
» » с Rном св. 10 кОм…………………………………………….. ±2000
Сопротивление изоляции, МОм, не менее…………………….. 5000
Номинальная мощность рассеяния, предельное рабочее напряжение:
|
Вид резистора |
Функциональная характеристика |
Номинальная мощность рассеяния, Ом |
Предельное рабочее напряжение |
|
|
постоянного, В или переменного, Вэфф тока |
импульсного, Вампл тока |
|||
|
СП4-1а |
А |
0,5 |
250 |
400 |
|
Б, В |
0,25 |
200 |
300 |
|
|
СП4-6 |
А |
0,5 |
250 |
400 |
|
Б, В |
0,25 |
200 |
300 |
|
|
СП4-1в |
А |
0,25 |
250 |
400 |
Надёжность:
Минимальная наработка, ч.
………………………………………….. 10 000
Минимальный срок сохраняемости, лет…………………………………………. 15
Электрические параметры, изменяющиеся в течение: наработки:
изменение полного и установленного сопро
тивления, %……………………………………………………………. ±25
напряжение шумов перемещения подвижной системы регулировочных резисторов, мВ, не
более……………………………………………………………………… 150
срока сохраняемости:
изменение полного и установленного сопротив
ления, %……………………………………………………………………………………… ±25
напряжение шумов перемещения подвижной
системы регулировочных резисторов, мВ, не
более…………………………………………………………………………………………… 50
Указания по применению и эксплуатации:
Резисторы переменные непроволочные СП4-1 пригодны для пайки паяльником или погружением в ванну.
При монтаже резисторов СП4-1 в аппаратуре рекомендуется применять припой ПОС 61 по ГОСТ 21 930.
Флюс должен состоять из 25 % по массе канифоли ГОСТ 19113 и 75 % по массе этилового спирта ГОСТ 18 300.
Время пайки не более 3 с.
Пайку следует производить на расстоянии не менее 2 мм от корпуса.
При пайке паяльником применять теплоотвод. Мощность паяльника не более 40 Вт.
Промывка резисторов СП4-1 в очищающих растворителях не допускается.
Резьбовые детали резисторов СП4-1 всеклиматического исполнения при эксплуатации в условиях воздействия повышенной относительной влажности, соляного тумана, а также при хранении должны быть защищены влагозащитной смазкой ЦИАТИМ-221 по ГОСТ 9433.
Не допускается эксплуатация резисторов СП4-1 в аргоно-азотной, аргоно-воздушной и гелиево-воздушных газовых средах.
Значение резонансной частоты:
4700 Гц — для резисторов СП4-1а, СП4-16;
1500 Гц — для резисторов СП4-1в.
Резисторы переменные непроволочные СП4-1 рекомендуется устанавливать на платах и шасси толщиной 2—2,5 мм.

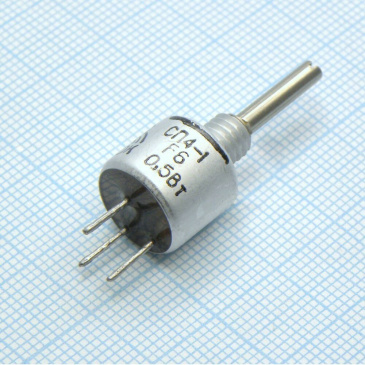

Резистор СП4-1а 0.5 А 2-20 20% 33К
