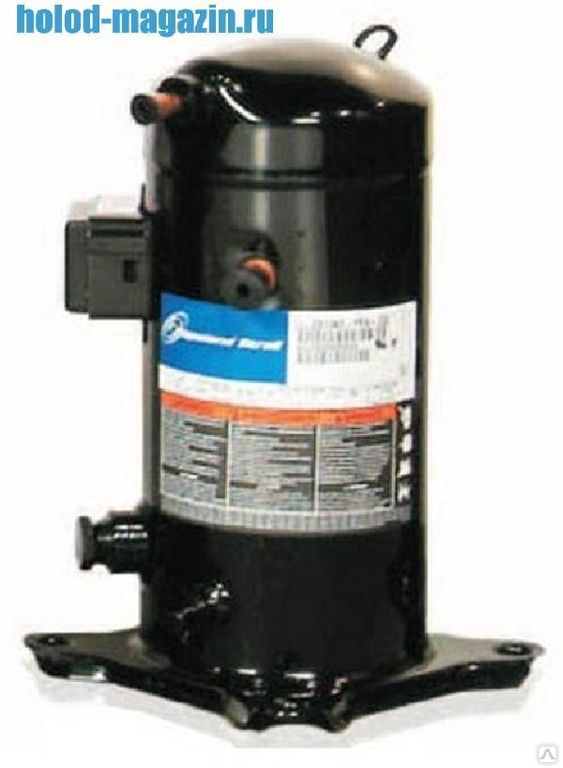

Холодильные герметичные спиральные компрессоры COPELAND

Принцип действия, устройство и особенности холодильных спиральных компрессоров COPELAND. Повышенная энергоэффективность и другие преимущества спиральных компрессоров COPELAND по сравнению с другими холодильными компрессорами.

Подробнее о моделях спиральных компрессоров Copeland см. здесь
Технические характеристики и цены на герметичные среднетемпературные спиральные компрессоры Copeland Scroll серии ZR (R407C) см. здесь
Технические характеристики и цены на герметичные среднетемпературные спиральные компрессоры Copeland Scroll серии ZP (R410A) см. здесь
Технические характеристики и цены на герметичные спиральные компрессоры Copeland Scroll серии ZPD и ZRD см. здесь
Технические характеристики и цены на герметичные спиральные компрессоры Copeland серии ZH см. здесь
Технические характеристики и цены на герметичные спиральные компрессоры Copeland серии ZB см. здесь
Технические характеристики и цены на герметичные спиральные компрессоры Copeland серии ZF см.

здесь
Технические характеристики и цены на цифровые компрессоры Copeland Scrol серии ZFD и ZBD см. здесь

О спиральных компрессорах в общем и о спиральных компрессорах COPELAND в частности

Впервые такой простой вид сжатия был запатентован в 1905 году. Подвижная спираль,согласованно двигаясь по отношению к неподвижной спирали, создает между этими спиралями систему из серповидных областей, заполненных газом (см. Рис. 1).

Во время процесса сжатия одна спираль остается неподвижной (зафиксированной), а вторая совершает орбитальные (но не вращательные) движения (орбитальная спираль) вокруг неподвижной спирали. По мере развития такого движения, области между двумя спиралями постепенно проталкиваются к их центру, одновременно сокращаясь в объеме. Когда область достигает центра спирали, газ, который теперь находится под высоким давлением, выталкивается из порта, расположенного в центре. Во время сжатия несколько областей подвергаются сжатию одновременно, что позволяет осуществлять процесс сжатия плавно.

И процесс всасывания (внешняя часть спиралей), и процесс нагнетания (внутренняя часть спиралей) осуществляются непрерывно.

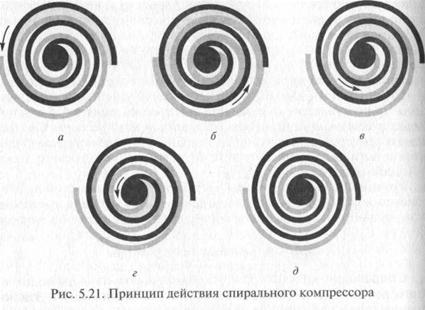

1. Процесс сжатия осуществляется путем взаимодействия орбитальной и неподвижной спиралей. Газ попадает во внешние области, образованные во время одного из орбитальных движений спирали.

2. В процессе прохождения газа в полость спиралей всасывающие области закрываются.

3. Т. к. подвижная спираль продолжает орбитальное движение, газ сжимается в двух постоянно уменьшающихся областях.

4. К тому времени, как газ достигнет центра, создается давление нагнетания.

5. Обычно во время работы все шесть областей, наполненных газом, находятся в различных стадиях сжатия, что позволяет осуществлять процессы всасывания и нагнетания непрерывно.

Спиральные компрессоры Copeland впервые появились на холодильном рынке России и стран СНГ в начале 90-х годов прошлого века. Спиральные компрессоры Copeland нашли применение во всех основных системах воздушного кондиционирования, включая сплит и мульти-сплит модели, напольные версии и в чиллерах, руф-топах (крышных кондиционерах) и тепловых насосах. Типичным применением является кондиционирование воздуха в квартирах, на кораблях, фабриках и больших зданиях, также на АТС, в процессах охлаждения и на транспорте. Холодильные спиральные компрессоры широко используются в компрессорно-конденсаторных агрегатах, в системах “выносного холода” супермаркетов, в промышленном холоде и в транспортных установках, включая контейнеры. Границы холодопроизводительности для спиральных компрессоров постоянно расширяются и в настоящее время приближаются к 200 кВт при использовании многокомпрессорной станции.

Данный модельный ряд имеет как стандартный набор свойств компрессоров, так и новые дополнительные функции. Такой набор возможностей не имеет аналогов среди компрессоров других типов. Спиральные компрессоры Copeland представлены в диапазоне мощности 2…15 л.с. (по встроенному электрическому /двигателю). К основным особенностям таких компрессоров относятся: широкий рабочий диапазон, эффективность, сравнимая с полугерметичными компрессорами, и превосходство над герметичными моделями при низкотемпературном применении, плавная работа, позволяющая осуществлять постоянное сжатие и уменьшенное количество движущихся частей, высокая надежность, достигаемая с помощью эксклюзивной конструкции Copeland Scroll™.

Преимущество в массогабаритных показателях: спиральные компрессоры Copeland занимают 1/3 опорной поверхности эквивалентной полугерметичной модели компрессора, а их вес составляет 1/4 от ее веса. В спиральных компрессорах движущихся частей меньше, чем в поршневых. Благодаря этому они обладают повышенной надежностью и могут использоваться в более широком рабочем диапазоне. Оптимизированные для работы при низких, средних и высоких температурах кипения серии холодильных спиральных компрессоров “Копланд” все более и более вытесняют поршневые компрессоры. В спиральных компрессорах “Копланд” серии ZR используются электродвигатели на 50 и 60 Гц. Спиральные компрессоры ZR адаптированы для хладагентов HFC и HCFC, и полный модельный ряд ZR может быть поставлен как с минеральным, так и с синтетическим маслом.

Считается, что спиральные компрессоры применимы только в кондиционировании воздуха, а для работы в низкотемпературной области подходят только полугерметичные поршневые или винтовые компрессоры.

Да, данное высказывание действительно для большинства существующих в мире спиральных компрессоров. Но не для компрессоров фирмы Copeland. Многие дистрибьюторы продукции конкурирующих фирм обращают всеобщее внимание на то, что спиральный компрессор предназначен только для высоких или, в крайнем случае, средних температур. Вероятно, они имеют ввиду те компрессоры, которые поставляют они сами, не имея возможности приобрести оборудование с более широкими возможностями. Или, что тоже вероятно, подобные высказывания являются простым трюком в конкурентной борьбе за умы тех, кто пока не посвящен в детали внутреннего устройства спиральных компрессоров различных фирм, а также ничего не знает об их сравнительных преимуществах/недостатках.
Уникальность спиральных компрессоров Copeland заключается в том числе в возможности безболезненно впрыскивать жидкий (или парообразный) хладагент непосредственно в спиральные полости приблизительно в середине процесса сжатия. Такой возможности не имеет большинство других спиральных компрессоров ввиду серьезного отличия конструкции.

Фирма Copeland, будучи пионером в промышленном освоении спиральной технологии в мировом масштабе (первые в мире серийные спиральные компрессоры сошли с конвейера нового специализированного завода Copeland в США в 1987г.), первой запатентовала в ряде стран наиболее интересные технические решения, которые и позволяют производить впрыск жидкости для промежуточного охлаждения в низкотемпературных режимах непосредственно в зону сжатия, не снижая рабочего ресурса компрессора. Благодаря этому низкотемпературный спиральный компрессор Copeland практически единственный в мире может спокойно работать при температурах кипения минус 35…минус 40°С (R22 или R404A) и при обычных температурах конденсации +30…+50°С. Таким образом, технологический процесс замораживания с использованием низкотемпературного спирального компрессора Copeland – это реалии сегодняшнего дня. Данная технология уже опробирована и успешно применяется в России, Украине и других странах СНГ.

Те специалисты, кто уже имеет собственный практический опыт эксплуатации низкотемпературных спиральных компрессоров Copeland, хорошо знают, что ни один другой компрессор любого типа (включая поршневые, ротационные, винтовые и даже турбокомпрессоры) не выходит на заданный низкотемпературный режим так быстро, как это происходит с спиральным компрессором Copeland.

Так что те потребители, кому требуется самый быстрый темп заморозки, могут сказать фирме Copeland спасибо за низкотемепратурный спиральный компрессор.

Второе поколение холодильных спиральных компрессоров “Копланд” серий ZB и ZF с впрыском пара предназначено для экспплуатации в среднетемпературных и низкотемпературных режимах с лучшими в отрасли показателями эффективности в течении года. Ряд ZB с мощностью привода от 2 до 30 л .с. и ZF от 4 до 15 л .с. предназначенны для работы с хладагентами R22, R134a, R404A и R407C. Наличие в три раза меньшего количества движущихся частей в сравнении с традиционными полугерметичными поршневыми компрессорами, встроенной системы защиты и механизма согласования спиралей обеспечивает значительную толерантность к попаданию жидкого хладагента, позволяет говорить об отменной надежности этого ряда компрессоров в целом.

Другими важными преимуществами спиральных компрессоров “Копланд”являются работа при низких температурах конденсации, обеспечивающая превосходную годовую эффективность эксплуатации, широкий рабочий диапазон и уменьшение габаритов для лучшей приспособляемости к требуемому применению.

Особенно подходящим оборудованием для много испарительных холодильных систем, требующих регулирования холодопроизводительности, являются модели спиральных компрессоров ZBD для средних температур кипения и ZFD с впрыском пара для низких температур кипения.

Цифровой спиральный компрессор “Копланд”обеспечивает плавное регулирование производительности в диапазоне от 10 до 100% при помощи простой механической системы и гарантирует точный контроль давления кипения и температуры при любой нагрузке. Цифровой спиральный компрессор “Копланд” не требует сложного электронного управления и легко интегрируется в холодильную систему. Электродвигатель компрессора всегда работает при постоянной номинальной скорости вращения, что обеспечивает высокую надежность и гарантирует эффективность внутренней системы смазки.

Сравнение с другими типами компрессоров

Низкотемпературные спиральные компрессоры Copeland	Другие типы компрессоров любых известных мировых производителей
Высокий коэффициент подачи и холодильный коэффициент в оптимальной для данного модельного ряда области давлений (температур) кипения в сочетании с обычными давлениями (температурами) конденсации => при одинаковой холодопроизводительности потребляемая мощность ниже	Большинство поршневых герметичных и полугерметичных (кроме моделей ряда Copeland Discus), ротационных, винтовых и центробежных компрессоров имеют худшие показатели ввиду одного или нескольких нижеприведенных факторов: «мертвый» объем, потери в клапанах, большие внутренние тепловые потери, высокий КПД только в относительно узкой области степеней сжатия и т. п. => при одинаковой холодопроизводительности потребляемая мощность выше
Возможность применения одной модели в широком диапазоне температур кипения от минус 40oC до +7oC (для R22 или R404A) => для различных прикладных задач требуется только один тип модели (низкотемпературный!) => оптимизация складских запасов: меньше моделей – меньше запчастей	Большинство других типов компрессоров имеют четкое деление на низко- и среднетемпературные модели => для различных задач требуется несколько разных типов моделей (2 или даже 3 типа!) => складские запасы слишком велики – требуется больше запчастей
Относительно большая мощность привода исключается перегрев электродвигателя при выходе на режим. Выше надежность. Нет необходимости защищать двигатель низкотемпературного компрессора при работе при высоких давлениях (температурах) кипения => не требуется ТРВ с функцией MOP => технологические задачи решаются гораздо быстрее за счет быстрого наполнения испарителя в период пуска компрессора и выхода на безопасный режим работы (например, заморозка продукта пройдет намного быстрее; готовый продукт будет более качественным)	В связи с относительно низкой мощностью привода низкотемпературных поршневых компрессоров требуется искусственное ограничение максимального давления (температуры) кипения, которое обычно реализуется с помощью ТРВ с функцией MOP => требуется ТРВ с функцией MOP => в связи с малой подачей хладагента в испаритель до момента достижения предельно максимального давления кипения (индивидуально для каждого компрессора) холодильная (морозильная) установка выходит на заданный режим очень медленно => потери качества замороженной продукции в связи с нарушением скорости заморозки
Пусковой ток практически не отличается от рабочего (компрессор пускается полностью внутренне механически разгруженным) => пусковая нагрузка на электросеть минимальна => контакторы компрессора могут иметь меньшую мощность, а защитный электроавтомат должен быть (!) менее мощным. Экономия электроэнергии при пуске.	Другие типы компрессоров имеют повышенный либо очень высокий пусковой ток даже при применении устройств механической разгрузки => высокая пусковая нагрузка на электросеть => неблагоприятное влияние на соседних электропотребителей; требуется более мощная электроустановочная аппаратура Повышенное потребление электроэнергии при пуске.
Спиральный компрессор Copeland имеет один из лучших показателей по степени уноса масла в систему – одно из самых низких значений => во многих прикладных случаях применение маслоотделителя и других сложных компонентов системы смазки не требуется	Унос масла в большинстве поршневых компрессоров (кроме моделей с вентилирующим клапаном в картере, например, для Copeland – модельные ряды Discus или S-серия) выше, а у винтовых в несколько раз выше => дополнительно обязательно требуются дорогостоящие компоненты системы возврата масла (а иногда и охлаждения), система управления установкой усложняется, а ее надежность снижается
Возможность временной работы в условиях прерывистого (обедненного) возврата масла благодаря тефлоновым подшипникам скольжения => высокий рабочий ресурс даже в тяжелых условиях эксплуатации (например, пониженная вязкость вследствие высокой температуры масла либо большого количества растворенного хладагента; прерывистый (порционный) возврат масла в компрессор)	Почти все другие компрессоры в мире (кроме модельных рядов Discus или S-серии у Copeland), в которых применяются подшипники скольжения, имеют бронзовое либо подобное покрытие (баббиты и т. п.) в парах трения => при ненадлежащих условиях смазки повышенный износ пар трения => быстрый выход из строя компрессора
Высокий коэффициент подачи на протяжении всего срока службы вследствие свободного, самоподстраивающегося уплотнения между спиралями – радиальное согласование => неизменная холодопроизводительность	У большинства типов компрессоров коэффициент подачи снижается по мере эксплуатации компрессора по причине износа сопрягаемых деталей в полостях сжатия => пониженная холодопроизводительность в конце нормативного срока эксплуатации
Повышенная устойчивость к «влажному ходу» благодаря радиальному согласованию	Низкая устойчивость к «влажному ходу» у всех типов компрессоров (включая спиральные модели, где отсутствует радиальное согласование), кроме винтовых компрессоров
Высокая устойчивость к механическим загрязнениям благодаря радиальному согласованию	Попадание механических частиц в зону сжатия практически всегда приводит к выходу из строя любых типов компрессоров, включая спиральные модели без радиального согласования

Сравнение с другими видами спиральных компрессоров

Спиральные компрессоры Copeland	Другие спиральные компрессоры
Имеется наиболее полная линейка спиральных компрессоров, включая низкотемпературные модели до минус 40 oC кипения: * кондиционирование (R22, R134a, R407C) ZR * кондиционирование (R410A) ZP * высокотемпературные тепловые насосы ZH * высоко- и среднетемпературное охлаждение / чиллеры ZB * среднетемпературное охлаждение ZS * низкотемпературное охлаждение ZF * сверхнизкотемпературное (криогенное) охлаждение ZC * горизонтальные модели: • ZBH – высоко- и среднетемпературное охлаждение • ZSH – среднетемпературное охлаждение • ZFH – низкотемпературное охлаждение * модели со ступечатым и бесступенчатым регулированием производительности	Большинство из фирм, выпускающих спиральные компрессоры, имеют в своем арсенале лишь модели для кондиционирования (в крайнем случае, для среднетемпературного холода), т. к. низкотемпературные модели слишком сложны и требуют радикального изменения внутренней конструкции
Имеется внутренняя механическая защита спиралей от перегрузки: • средне- и температурные модели ZS и ZF – при превышении соотношения давлений нагнетания/всасывания 20:1 • высоко- и среднетемпературные модели ZR и ZB – при превышении соотношения давлений нагнетания/всасывания 10:1 благодаря осевому согласованию	У большинства производителей механическая защита самих спиралей от перегрузок отсутствует (отсутствует осевое согласование) => возможно разрушение спиралей при перегрузке
При пуске спирали не касаются друг друга своими боковыми поверхностями (благодаря осевому согласованию) => разгруженный пуск => повышенный моторесурс и пониженное энергопотребление	Большинство спиральных компрессоров имеют конструкцию с жестко фиксированной траекторией движения вращающейся спирали (отсутствует осевое согласование) => пуск под нагрузкой => повышенное энергопотребление
Прямой контакт между спиралями в торцевом направлении без применения торцевых прокладок => высокий ресурс и возможность работы при высоких степенях сжатия	Многие производители применяют торцевые прокладки для обеспечения надлежащего уплотнения => пониженный срок службы и трудности в работе с большими перепадами давления (низкотемпературныне режимы)

Спиральные компрессоры Copeland Digital Scroll™

Конструкция компрессоров “Копланд” Digital Scroll™ базируется на уникальной технологии согласования спирального блока Copeland Compliance™. Управление производительностью достигается путем разведения спиралей в осевом направлении на небольшой период времени. Это простой и надежный механический способ для плавного регулирования производительности, прецизионного поддержания температуры и повышения эффективности системы.

Спиральный компрессор Copeland Digital Scroll™ является решением, которое можно интегрировать в существующую систему. Это происходит быстро и легко, поскольку не требуется других компонентов. Чтобы сделать процесс внедрения более простым, Dixell и Alco разработали совместно c Copeland два контроллера для управления компрессорами Copeland Digital Scroll ™.

Спиральный компрессор “Копланд” Digital Scroll™ предлагает самый широкий диапазон регулирования производительности в промышленности и позволяет плавно менять производительность от 10% до 100% без изменения рабочего диапазона по сравнению со стандартным компрессором Copeland Scroll™. В результате, давление всасывания и температура поддерживаются очень точно, и цикличность компрессора сведена к минимуму. Это гарантирует оптимальную эффективность системы и долгий срок службы оборудования и компонентов.

Возможность использования спиральных компрессоров Copeland Digital Scroll ™ при температуре конденсации до 10°C также гарантирует лучшие показатели сезонной эффективности на рынке компрессоров. Скорость хладагента в системах с компрессорами Copeland Digital Scroll™ идентична стандартным компрессорам, даже при низкой производительности.

Спиральный компрессор Copeland Digital Scroll™ работает на полной скорости все время, никогда не уменьшая возврат масла в компрессор. Компрессор Digital Scroll™ обеспечивает аналогичный высокий уровень надежности, как и системы со стандартными компрессорами. Электродвигатель компрессора не перегревается и не возникает резонансных колебаний в процессе работы, как это часто бывает в системах с инвертором.

Высокоэффективные спиральные компрессоры Copeland ZF EVI

Copeland Scroll TM предлагает наиболее эффективное решение для низкотемпературного применения в супермаркетах. Три года назад, приступив к производству спиральных компрессоров серии ZB, предназначенной для холодильной техники, работающей в диапазоне средних температур кипения, Copeland начал выпуск второго поколения спиральных компрессоров. Сегодня это поколение пополнилось новой серией высокоэффективных спиральных компрессоров, которые несомненно окажут значительное влияние на последующее развитие холодильных систем. Новый спиральный компрессор ZF EVI, специально разработанный и оптимизированный для максимального использования преимуществ технологии переохлаждения жидкости и впрыска пара, является ключевым компонентом для проектирования высокоэффективных низкотемпературных центральных станций холодоснабжения.

Спиральные компрессоры ZF EVI характеризуются более высокими значениями холодопроизводительности и холодильного коэффициента (COP) по сравнению с имеющимися на рынке моделями, что обеспечивает дополнительные преимущества при эксплуатации и делает этот компрессор наиболее предпочтительным решением для систем хранения пищевых продуктов. В данной статье описана концепция спирального компрессора EVI, даны его основные характеристики и прикладные аспекты использования в холодильных системах. Впрыск пара. Холодильный цикл со спиральным компрессором EVI подобен двухступенчатому циклу с промежуточным охлаждением, но с использованием одного единственного компрессора (см.рис.1). Данная концепция является намного более простой и исключает дополнительные потери, существующие в обычной системе с двумя ступенями сжатия. Принцип действия ступени высокого давления заключается в отборе части сконденсировавшейся жидкости и её последующем испарении после расширительного вентиля в теплообменнике-переохладителе (экономайзере) противоточного типа. Далее перегретый пар поступает через промежуточные порты впрыска в полости спирального блока.

Дополнительное переохлаждение увеличивает холодопроизводительность испарителя, понижая энтальпию хладагента на входе, при неизменном массовом расходе. Необходимый для впрыска дополнительный массовый расход зависит от места расположения порта и создает дополнительную нагрузку, что немного увеличивает энергопотребление спирального компрессора. Поэтому конструкция порта впрыска была оптимизирована таким образом, чтобы обеспечить максимальное увеличение производительности при минимальном росте энергопотребления компрессора. Хорошо известно, что эффективность цикла двухступенчатого сжатия выше, чем одноступенчатого (при равной объемной производительности).

Прирост холодопроизводительности компрессора достигается за счет более глубокого переохлаждения жидкости в экономайзере при незначительном увеличении энергопотребления на сжатие малой порции газа от промежуточного давления до давления нагнетания. Межступенчатое охлаждение паром уменьшает температуру нагнетания, обеспечивая работу спирального компрессора при большем соотношении давлений. Ранее впрыск пара традиционно применялся только в крупных коммерческих винтовых и многоступенчатых центробежных компрессорах (но не в небольших герметичных). Сегодня Copeland представляет новый компрессор с впрыском пара, входящий в семейство спиральных. Он специально разработан для низкотемпературного применения и обеспечивает уровень эффективности, сопоставимый с КПД полугерметичного компрессора Copeland серии Discus, который за последние годы был признан самым эффективным в мире среди компрессоров всех типов.

Принцип действия спирального компрессора

22.09.2018

Главная составляющая всякого морозильного оснащения – компрессорное устройство. Он необходим для того, чтобы поддерживать движение холодильного агента в системе и для формирования отличия давлений. Не так давно стали применяться приборы на спирали. Спиральный компрессор – устройство, функционирующее внутри охлаждающего оборудования, в термических насосах, агрегатах со средней и высокой температурой.

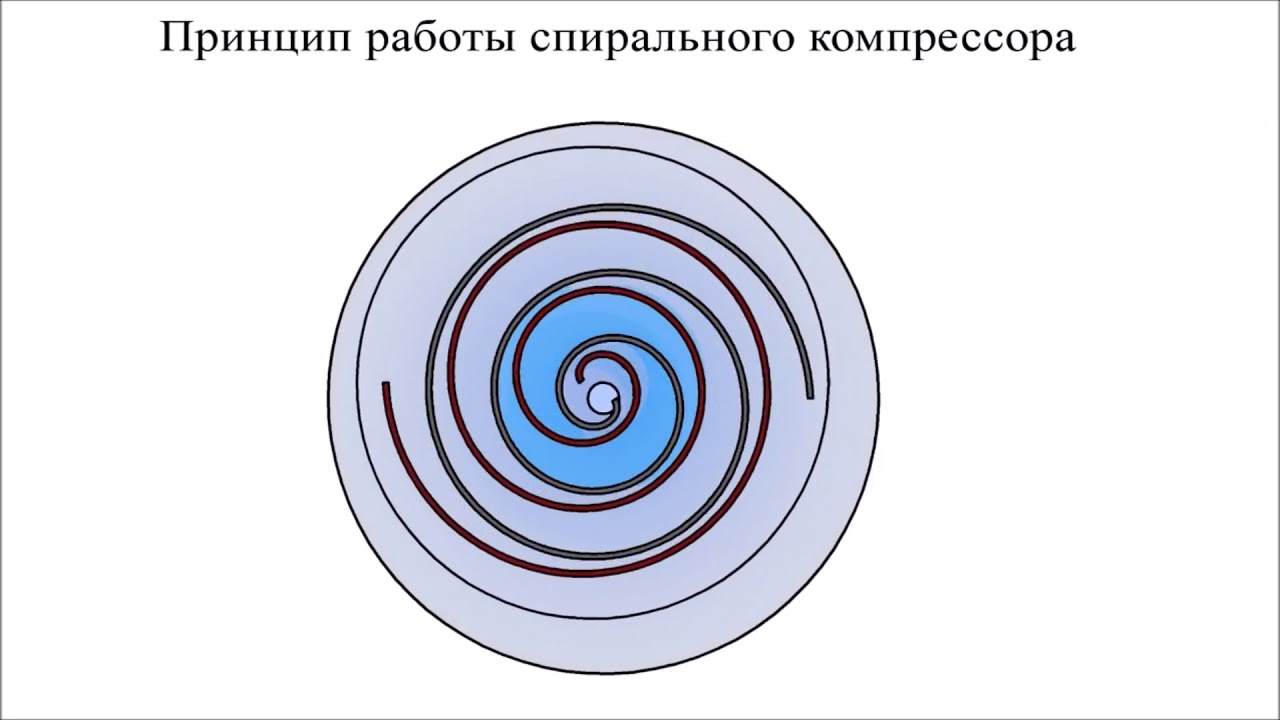

Принцип действия спирального компрессора

Функциональная составляющая данного оснащения – спираль. Принцип действия спирального компрессора базируется на кручении одной спирали по отношению к другой.

Внутри спирального прибора сжимание холодильного агента в газообразной фазе осуществляется между пары спиралей. Первая спираль не двигается, другая – крутится вокруг неподвижной. Это движение весьма сложное. Электрический двигатель, который находится в едином плотном корпусе, осуществляет работу – крутит вал, в конце какого расположена спираль. Движущая спираль крутится по стенкам не двигающейся спирали, скользит по пленке из масла. Участки соприкосновения спиралей понемногу движутся от края к центру, они находятся на каждом витке функционального компонента.

Дальше работа спирального компрессора заключается в том, пары холодильного агента захватываются в области большого объема сжатого газа, спирали потихоньку сжимают их по мере того, как рабочий участок приближается к центру, снижается и объем. Таким образом, по оси спиралей получается наибольшее давление газа, что через нагнетательные тракты компрессорного устройства идет в конденсатор. Спиральный компрессор, принцип работы которого несложен, функционирует так, что сжатие паров осуществляется постоянно, поэтому участок соприкосновения спиралей не один, и функциональных участков сжатия формируется несколько. Электрические двигатели плотных спиральных компрессорных устройств охлаждаются благодаря впитывающим парам холодильного агента.

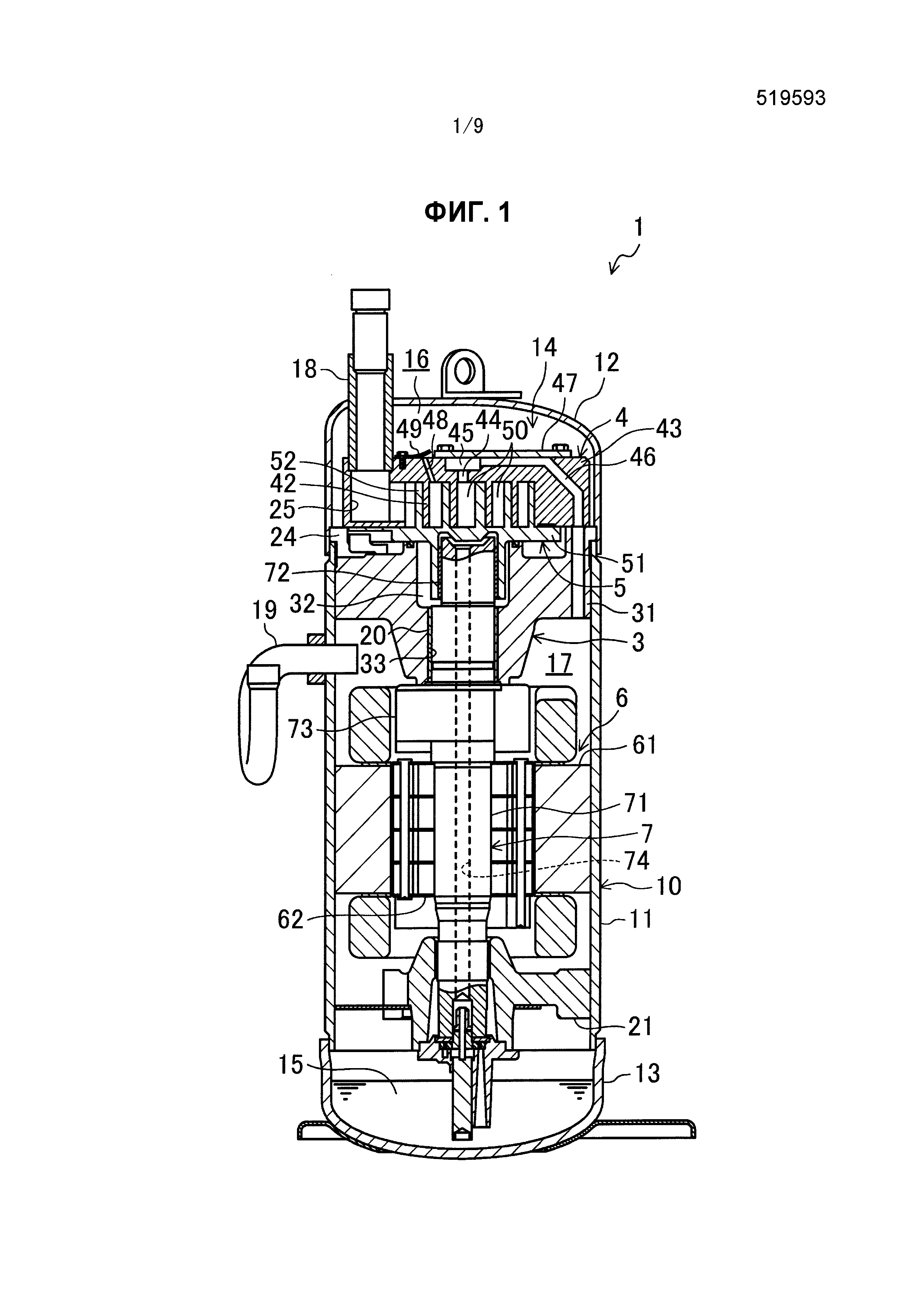

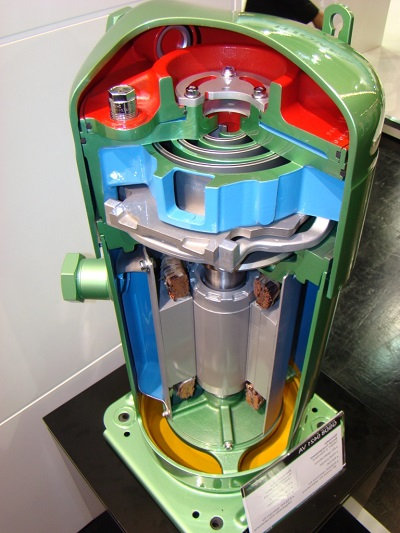

Конструкция спирального компрессорного устройства

Конструкция спирального компрессора такова, что число трущихся элементов в обозначенном приборе существенно ниже, нежели в поршневом, что в теории свидетельствует о его надежности.

Компания «Дом Холода» предлагает спиральный компрессор, устройство и принцип которого:

соответствуют нормам производства и работы;
учитывают современные требования;
служат долгое время.

Приобрести можно непосредственно на сайте «Дом Холода».

Возврат к списку

основные технические характеристики и история создания

Техника для охлаждения обладает способностью отводить тепло от разнообразных объектов. Применение и принцип работы холодильных агрегатов на спиральных компрессорах заключается в том, чтобы используя электроэнергию, забирать от объектов теплый воздух и перемещать его к охлаждающим жидкостям или воздуху, у которого должен быть более высокий уровень температур в отличие от объекта, который охлаждается.

Для того чтобы охладить воду или водный раствор, возможно использование чиллеров или технологичных машин для выработки холода. В основном их использование распространяется на то, чтобы обеспечить основные режимы для охлаждения, замораживания и сохранения разнообразных продуктов в системе кондиционирования воздуха, линии по разливу и камере для охлаждения.

Спиральный компрессор

Установка по выработке холода представляет собой комплексную систему, которая применяется для того, чтобы поддерживать в объектах низший температурный режим, чем у окружающего воздуха. Основными их компонентами являются одна или несколько холодильных машин, состоящие из необходимого вспомогательного оборудования. Агрегат для охлаждения объектов образуется из объединения необходимых составляющих в единую систему.

Компрессор и его основные виды

Компрессоры являются важным звеном в системах охлаждения объектов. Они предназначены для того, чтобы нагнетать рабочее тело при различных процессах. Под понятием нагнетания подразумеваются не только процессы по подаче тела, но и повышение его давления.

Рабочее тело состоит из газов и паров от разных веществ.

Компрессоры могут быть:

лопаточными;
объемными.

При функционировании механизмов лопаточного типа давление повышается по причине того, что кинетическая энергия в рабочем теле преобразуется до потенциальной.

Давление увеличивается за счет того, что рабочее тело, проходя через лопаточные каналы, набирает достаточно большую скорость, а при прохождении диффузора её снижает.

Спираль компрессора

Лопаточные устройства, в свою очередь, бывают центробежными и осевыми.

Объемные компрессоры повышают показатели давления путем снижения объемов.

Компрессоры в машинах для охлаждения можно назвать насосами и они занимаются перекачиванием холодильного агента по трубопроводным системам, составляющие части которых заставляет работать электрический двигатель.

В большинстве случаев электрический двигатель и насосы выполняются с одним герметичным корпусом. Устанавливается компрессор снизу, под холодильным шкафом.

Его действие имеет такую последовательность:

в испарителе находится хладагент, который имеет парообразное состояние, а также низкий уровень давления и температурных показателей;
всасывается, а после сжимается холодильный агент, и повышаются его температура и показатели давления;
хладагент в состоянии сжатия или паров направляется в конденсатор.

Почти все модели осуществляют эту подачу с помощью ресивера.

Когда пар хладагента выходит из компрессора, показатели его давления будут колебаться в рамках 15 – 25 атмосфер, а показатели температур от 70 до 90 градусов. Это зависит от степени нагрузки.

Основные критерии оценки функциональности компрессорного механизма

Характеризуют эффективность компрессоров по следующим факторам:

Конструкция агрегата с компрессором

степени сжатия хладона, которая определяется отношением показателей давления при выходе и при входе;
на основе такого понятия, как секундный объем хладагента, то есть тот объем, который нагнетается за определенное время.

Существуют несколько видов компрессоров для холодильных машин, в том числе и спиральные. При создании установок для охлаждения часто применяют именно такие устройства.

Процесс изобретения компрессора со спиралью

Спирали известны человеку несколько тысячелетий и представляют собой витки, которые закручиваются вокруг одной и той же точки. Техническое воплощение спиралей стало реальным в прошлом столетии.

В первые годы двадцатого века Леоном Круа была разработана и запатентована конструкция компрессора на их основе. В тот период времени оснащение производственных предприятий оставляло желать лучшего и реализовать технологию не удавалось. Воплотить прототип в работающую конструкцию оказалось возможным только во второй половине двадцатого века благодаря машинной обработке. Именно по этой причине техника на основе спиральных компрессоров появилось в продаже относительно недавно.

Представители крупных компаний-производителей проявили заинтересованность к новинке, поскольку механизмы на спиралях позволяли достигать хороших показателей. Испытания показали, что с применением и принципами работы холодильных агрегатов на спиральном компрессоре можно добиться высокой эффективности, которая превосходит эксплуатационные характеристики аналогов.

В 1992 году компания «Iwata Compressor» выпустила безмасляный или «сухой» компрессор на основе спиралей. К его преимуществам можно отнести возможность долговременного использования, невысокие показатели уровней шумов и вибраций.

Со временем компрессоры этого типа все больше применялись в производстве оборудований, вырабатывающих холод и систем для кондиционирования воздуха. Это происходит потому, что они отличаются высокими возможностями эксплуатирования, а также экономичны, поскольку для их сборки требуется значительно меньшее количество деталей по сравнению с другими.

В наши дни большое количество фирм-производителей представляет на рынке оборудование со спиральным компрессором. Такие установки прекрасно выдерживают все испытания и тестирования и за счет этого активно вытесняют с рынка другие конструкции.

Принцип работы агрегатов на основе компрессоров со спиралью

Работа этого вида установок осуществляется за счет следующих процессов:

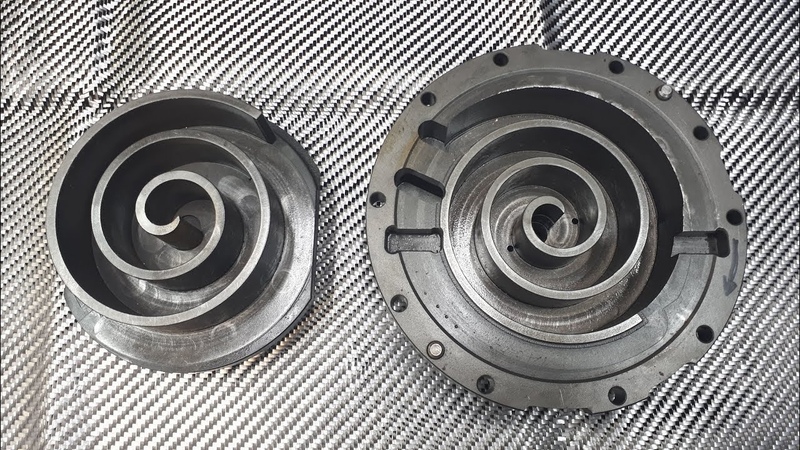

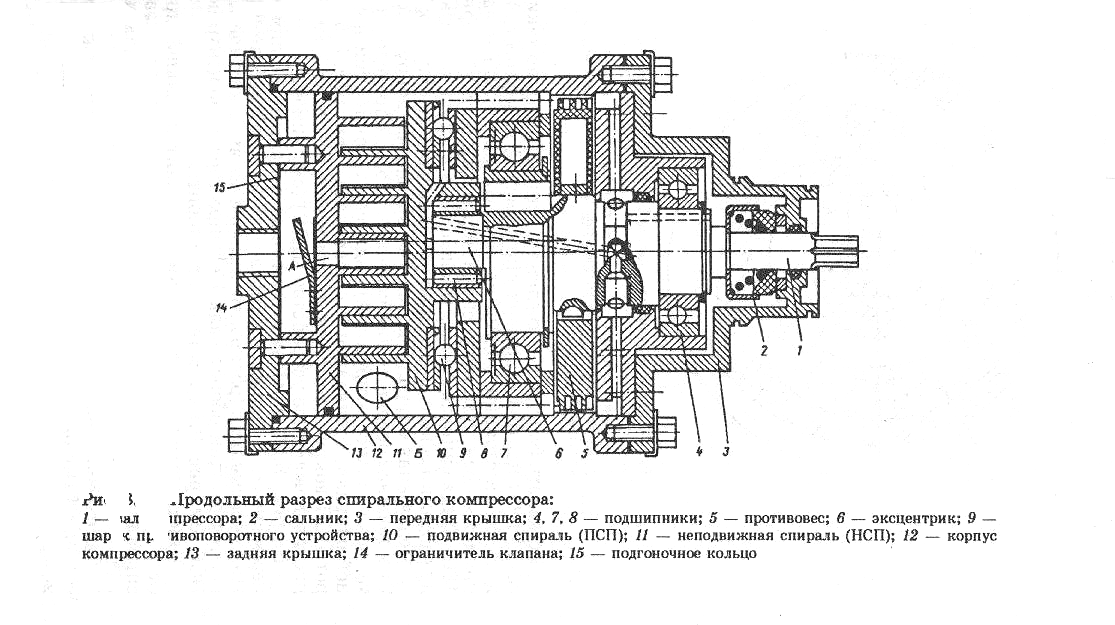

Детали спирального компрессора

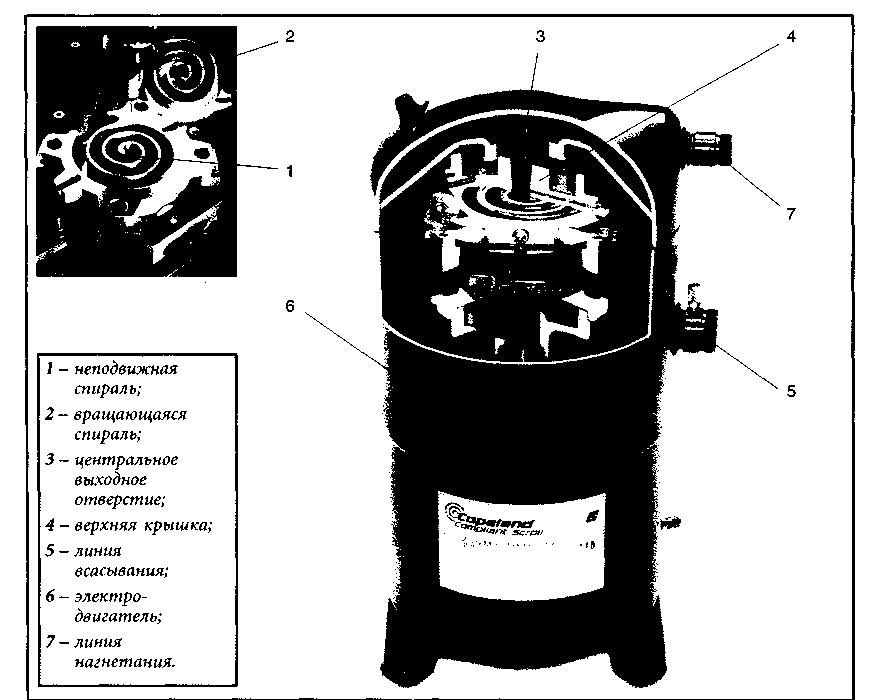

Компрессор содержит две спирали, которые находятся одна в другой и имеют особенность к расширению от центральной части к краю в процессе вращения. Причем одна из них все время пребывает в неподвижном состоянии, а вторая находится в процессе вращения вокруг первой.

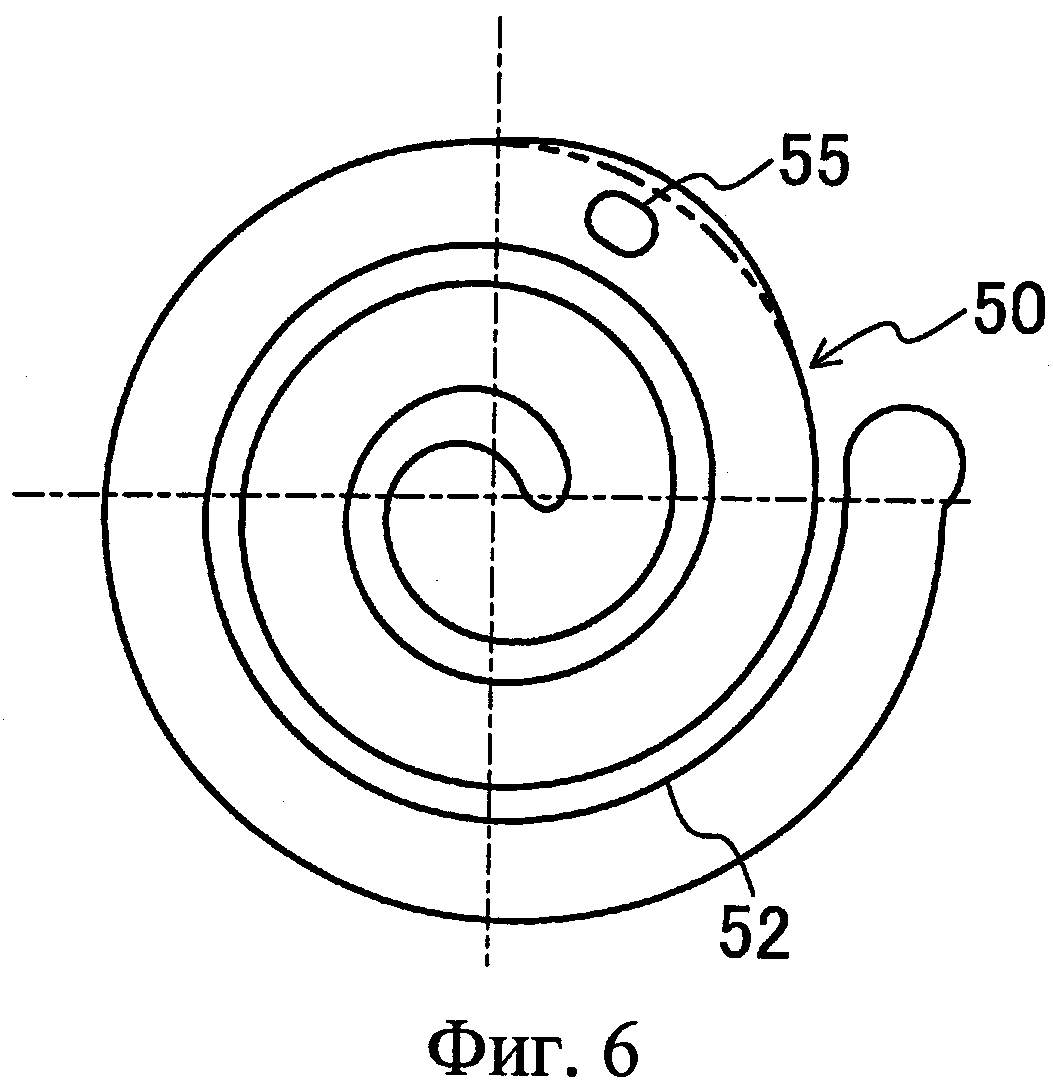

Профили спиралей образует герметичная кривая, которая называется эвольвента. У зубчатых колес шестеренок аналогичный геометрический профиль, который способствует перекатыванию зубьев в местах соприкосновения. Местом расположения подвижной спирали является эксцентрик.
Когда одна из спиралей находится в процессе вращения, происходит взаимодействие ее наружной поверхности с внутренними поверхностями неподвижной спирали. Это позволяет парам хладагента сжиматься и вытеснять их к нагнетательному отверстию. В результате этого происходит охлаждение.

Применение установок для охлаждения со спиральными компрессорами

Агрегаты, способные вырабатывать холод, применяют в областях, которые подразумевают хранение продуктов или медикаментов. Это супермаркеты, бары, кафе, рестораны и другие заведения, где необходимо хранить продукты, которые должны сохранить свой вкус и полезные качества.

У оборудования по выработке холода есть и более масштабная область применения, например, пищевая промышленность, мясоконсервное производство, птицефабрики, молочная промышленность и прочие области пищевой индустрии, где есть необходимость в хранении продуктов с соблюдением определенного температурного режима.

Также подобные агрегаты применяют в области фармацевтики, так как многие лекарственные препараты необходимо хранить при определенной температуре.

На современных предприятиях с недавних пор появилась методика «шоковой заморозки продуктов», где установки на основе спиральных механизмов находят применение в кратковременном замораживании.

Еще одна сфера использования – это фермерское и сельское хозяйство, где также необходимо хранение продукции при определенных температурах.

Помимо хранения продуктов, подобные установки применяют на цветочных складах и в местах розничной торговли букетами. Правильное охлаждение позволяет продлить срок хранения срезанных цветов.

Широкая область применения и принципы работы холодильных агрегатов на спиральном компрессоре обеспечивают высокий уровень спроса на подобную продукцию и в наши дни произведено более двадцати миллионов подобных машин.

Принцип работы компрессора,поршневой компрессор,спиральный компрессор

Компрессор – это слово существительное, обозначающее устройство, которое в процессе своей работы осуществляет компрессию (сжатие) газообразных веществ.
Принцип работы компрессора
Для того чтобы осуществить компрессию газов достаточно уменьшить объем, занимаемый газом при нормальных (или иных) условиях, не уменьшая количество хладагента, попавшего в уменьшаемый объем.
При уменьшении объема, занимаемого газом, увеличивается его плотность, то есть возрастает давление газа внутри уменьшаемого объема.
В большинстве практических случаев необходимости компрессии газов описанного выше примера одного цикла сжатия явно недостаточно. Поэтому реальный холодильный компрессор нуждается в подаче на входной терминал (практики называют его линией всасывания) все новых и новых «порций» сжимаемого газа, а с выходного терминала (линия нагнетания) необходимо своевременно удалять сжатый хладагент, во избежание превышения допустимого давления в объеме нагнетания. Это объясняется тем, что все механизмы имеют ограниченный предел прочности, а газы имеют предельные значения давления сжатия.
Для разделения входного и выходного терминалов компрессора механизмы сжатия газов оборудуются клапанными системами, не позволяющими сжатому газу проникать из объема нагнетания обратно к линии всасывания, когда осуществляется работа холодильного компрессора.
Принцип действия компрессора
За время использования компрессорной техники инженерная мысль создала несколько типов механизмов сжатия газов, что привело к параллельному развитию компрессорных технологий, реализующих тот либо иной принцип сжатия.
Самая первая «массовая» компрессорная технология базировалась на использовании цилиндра и движущегося в нем поршня и, соответственно, такие компрессоры холодильных машин получили наименование «поршневые».
Если рассматривать традиционных поршневой холодильный компрессор, то в нем вращательное движение вала приводящего двигателя при помощи кривошипно-шатунного механизма преобразуется в возвратно-поступательное движение поршня в цилиндре.
Клапанная группа цилиндра «организует» поступление сжимаемого газа в рабочий цилиндр от входного терминала компрессора во время движения поршня к нижней мертвой точке через клапан всасывания и выход сжатого газа из цилиндра через клапан нагнетания во время движения поршня к верхней мертвой точке.
Соответственно всасывающий клапан холодильной установки остается в «запертом» состоянии во время сжатия газа и препятствует вытеснению сжимаемого газа из цилиндра в сторону терминала всасывания, а нагнетающий клапан служит «непреодолимой границей» для уже сжатого газа в нагнетательном объеме компрессора во время всасывания очередной порции газа в цилиндр.
Назначение компрессора
Рост потребностей в «компрессорных услугах» в различных областях хозяйственной деятельности породил идеи использовать иные принципы сжатия газов, так появились спиральный компрессор, роторный и винтовой.
Роторный компрессор – наиболее близок к нему поршневой компрессор, отличием роторной технологии сжатия газов является тот момент, что роль поршня выполняется эксцентриком на валу компрессора.
В роторных компрессорах отсутствует процесс преобразования вращательного движения в возвратно-поступательное при помощи кривошипно-шатунного механизма, то есть роторный механизм сжатия газов технологически более прост и более выгоден по энергетическим затратам на сжатие 1-й условной единицы газа. Но любые «преимущества» в одной области порождают недостатки в смежных областях: большинство роторных компрессоров работают только при одном определенном направлении вращения вала. Разработаны и выпускаются роторные компрессоры «безразличные» к направлению вращения вала, однако это усложняет их внутреннее устройство и удорожает их себестоимость при производстве, что нивелирует декларируемые ранее преимущества.
Спиральные компрессоры для процесса сжатия газов используют «планетарное» движение подвижной спирали по отношению к неподвижной спирали. В результате такого движения спиралей всасываемый газ «захватывается» внешними хвостами спиралей и перемещается к центру спирального механизма. В этой области спирального механизма сжатия достигается максимально возможное давление газа и располагается нагнетательный клапан, пропускающий сжатый газ в нагнетательный объём компрессора.
Спиральным компрессорам, как и роторным, присущ такой недостаток, как жесткая привязка к направлению вращения вала приводящего двигателя. Кроме того спиральные механизмы сжатия испытывают затруднения с работой при давлениях всасываемого газа ниже уровня атмосферного давления, то есть их невозможно использовать для процессов вакуумирования (откачка газов с целью понижения давления).
Когда растет требуемая производительность компрессора, компрессорных установок наиболее эффективными для мощных систем, на сегодняшний день, являются компрессоры, использующие винтовой механизм сжатия газов. В этих компрессорах используется принцип «винта Архимеда», где «нарезка» винта подает газ от всасывания к нагнетанию при вращении самого винта в теле компрессора. Этот механизм, как роторный или спиральный, так же «критичен» к направлению вращения вала (винта).
Следует заметить, что когда производители компрессоров, спиральных и винтовых, заявляют о «непрерывности» подачи сжатого газа в нагнетательный объем компрессора, в отличие от поршневых технологий, то они несколько лукавят. Сжатый газ в спиральных и винтовых компрессорах поступает в нагнетающий объем так же «порционно», как и в поршневых компрессорах, за один цикл вращения вала – одна порция сжатого газа.
Условной новинкой в массовом компрессоростроении является появление «линейных» компрессоров. Слово «линейный» обозначает в буквальном смысле отсутствие в таком компрессоре вращающегося вала. Движение поршня в цилиндре осуществляется при помощи управляемых электромагнитов, перемещающих шток, на котором закреплён поршень. Миниатюризация электронных схем управления токами соленоидной катушки (катушка соленоидного клапана) и использование технологий частотно-импульсных преобразований позволило существенно удешевить «соленоидные» электродвигатели (микродвигатели) и допустить их массовое применение. Пока массовое внедрение в производство «линейных» компрессоров ограничивается применением в бытовой холодильной технике.
Разные типы компрессоров имеют одну общую проблему — тепло, которое выделяется при процессе сжатия газов, при работе сжимающих механизмов (силы трения и противодействия), при работе приводящих в действие компрессоры двигателей. Поэтому если работа холодильных компрессоров рассматривается, как только «сжимающее устройство», в отрыве от требуемых на работу компрессора энергозатрат и теплового вреда, наносимого окружающей среде, то такое положение дел явно неправомерно.

главный инженер Новиков В.В.,

академический советник Международной Академии Холода

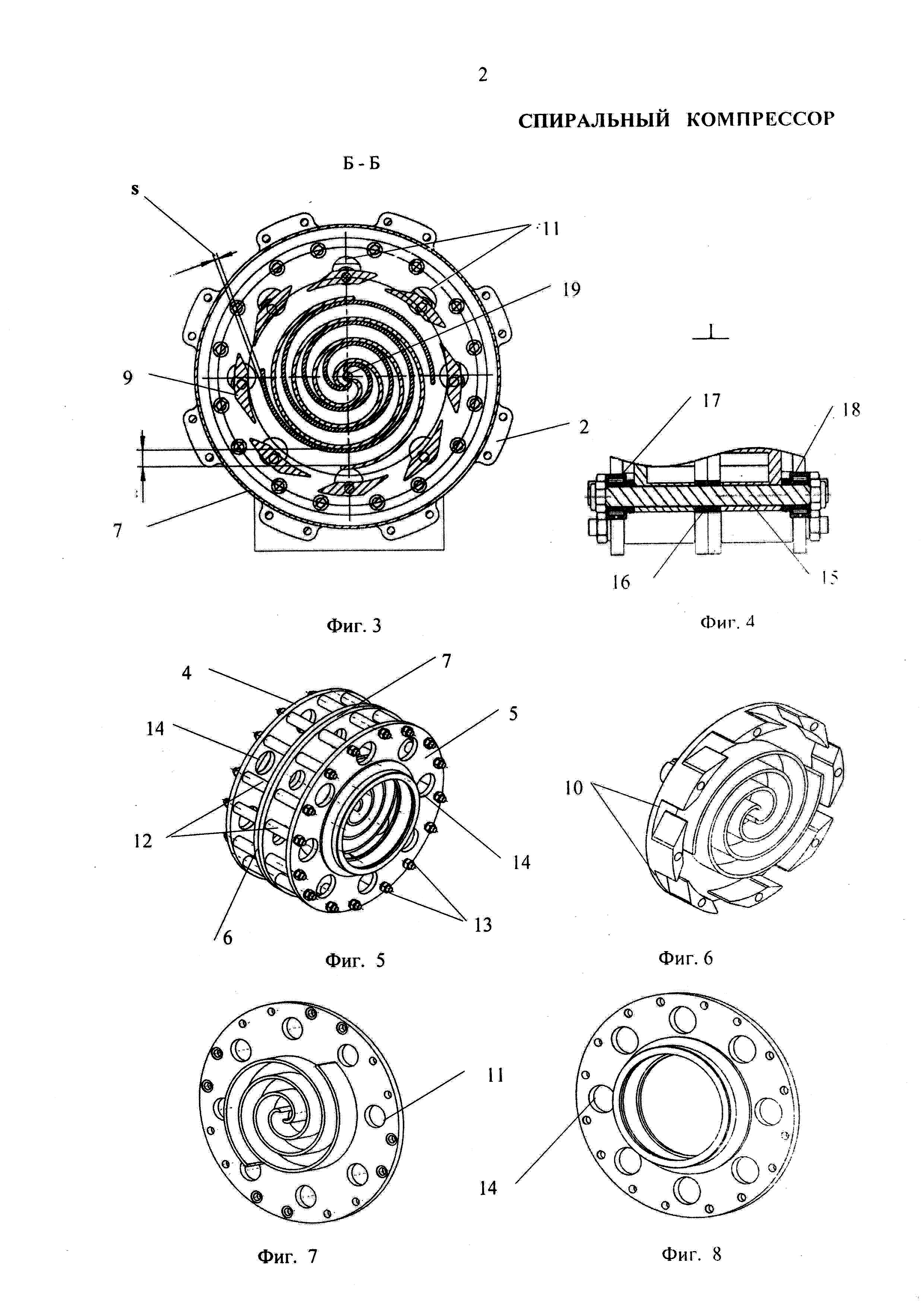

Спиральный компрессор

1.

Конструкция и принцип работы. (Design and principle of operation)

Компрессор состоит из двух эвольвентных спиралей или arhimedova, эксцентрикового вала, корпуса и других элементов, предназначенных для достижения указанного движения и взаимодействия деталей компрессора.

Спираль не имеет точек соприкосновения между ними остаются минимальные зазоры. это вызывает долговечность спиралей, но в то же время устанавливает жесткие требования к точности изготовления всей конструкции.

Частота движения подвижной спирали достигает нескольких десятков тысяч циклов в минуту. такие компрессоры весьма эффективны и имеют длительный срок эксплуатации без значительной потери эффективности.

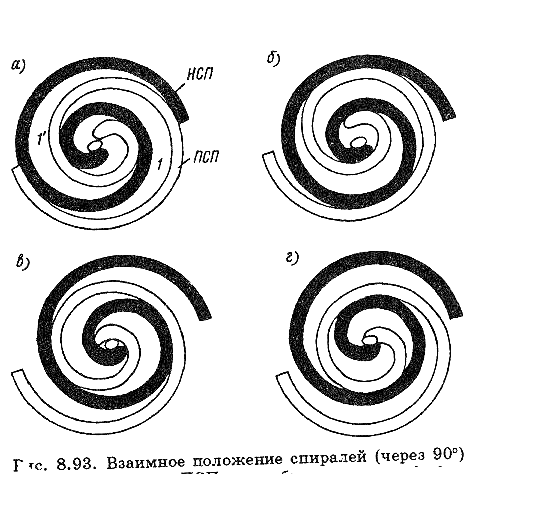

Положение последовательности при работе спирального компрессора

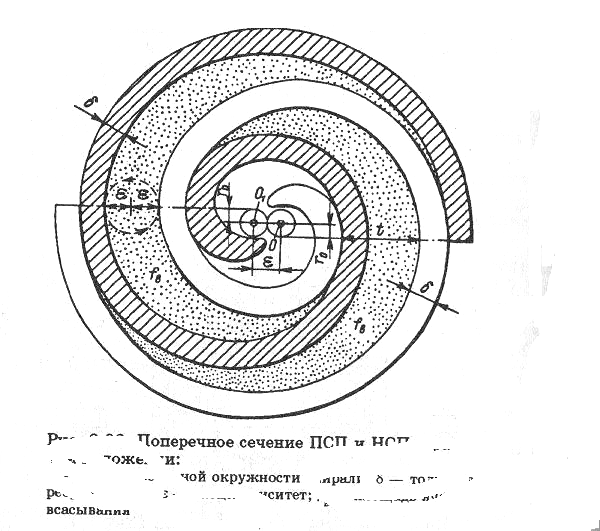

Между подвижной и неподвижной улитки компрессора образуются серповидные в сечении полость, ограниченную стенками спирали. когда компрессор эти полости перемещаются вдоль витков спирали к центру, непрерывно уменьшаясь в объеме. в то же время, через утечки между витками спирали газа не может просочиться извне, но только в соседней полости, в которой находится газ под высоким давлением, чем на входе в компрессор, когда спиральный компрессор эффективен при большом перепаде давления имеет высокую производительность. однако, спиральный компрессор наиболее эффективен при номинальной степенью сжатия, в зависимости от количества витков спирали. при увеличении степени сжатия на номинальном эффективность падает по сравнению с поршневым. кроме того, в отличие от поршневых, винтовые компрессоры имеют очень высокий объемный КПД из-за отсутствия мертвого объема, тем меньше пульсации сжатого газа и меньше вибрации во время работы. спиральный компрессор не требует всасывающий клапан, но вопрос может потребоваться установка обратного клапана для предотвращения вращения спирали при выключенном двигателе.

Принцип работы и преимущества безмасляного спирального компрессора

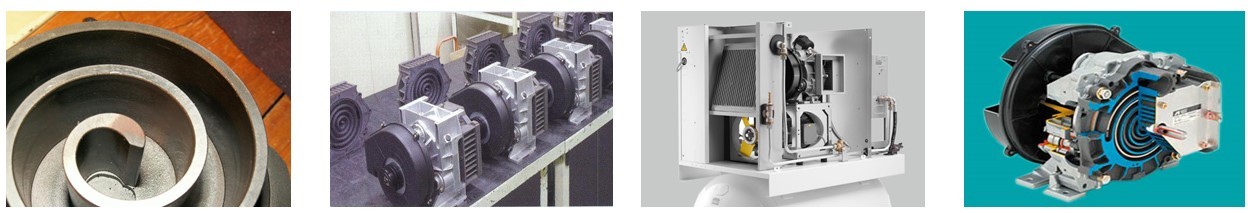

Спиральные безмасляные компрессоры относятся к устройствам объемного принципа действия. Основу данного оборудования составляют корпус и две одинаковые пластины, имеющие форму спирали. Неподвижная спираль соединена с корпусом спирального блока, а подвижная (вставлена в неподвижную) крепится к эксцентрическому валу компрессора.

Движущаяся спираль делает орбитальное движение, каждая точка описывает окружность. Валы спиралей расположены параллельно, при этом они смещены относительно друг друга на величину, равную эксцентриситету оси. Спирали не соприкасаются друг с другом, поскольку между ними есть небольшие отверстия. Концы спирали соприкасаются с корпусом блока, при производстве которого применяется специальный антифрикционный материал.

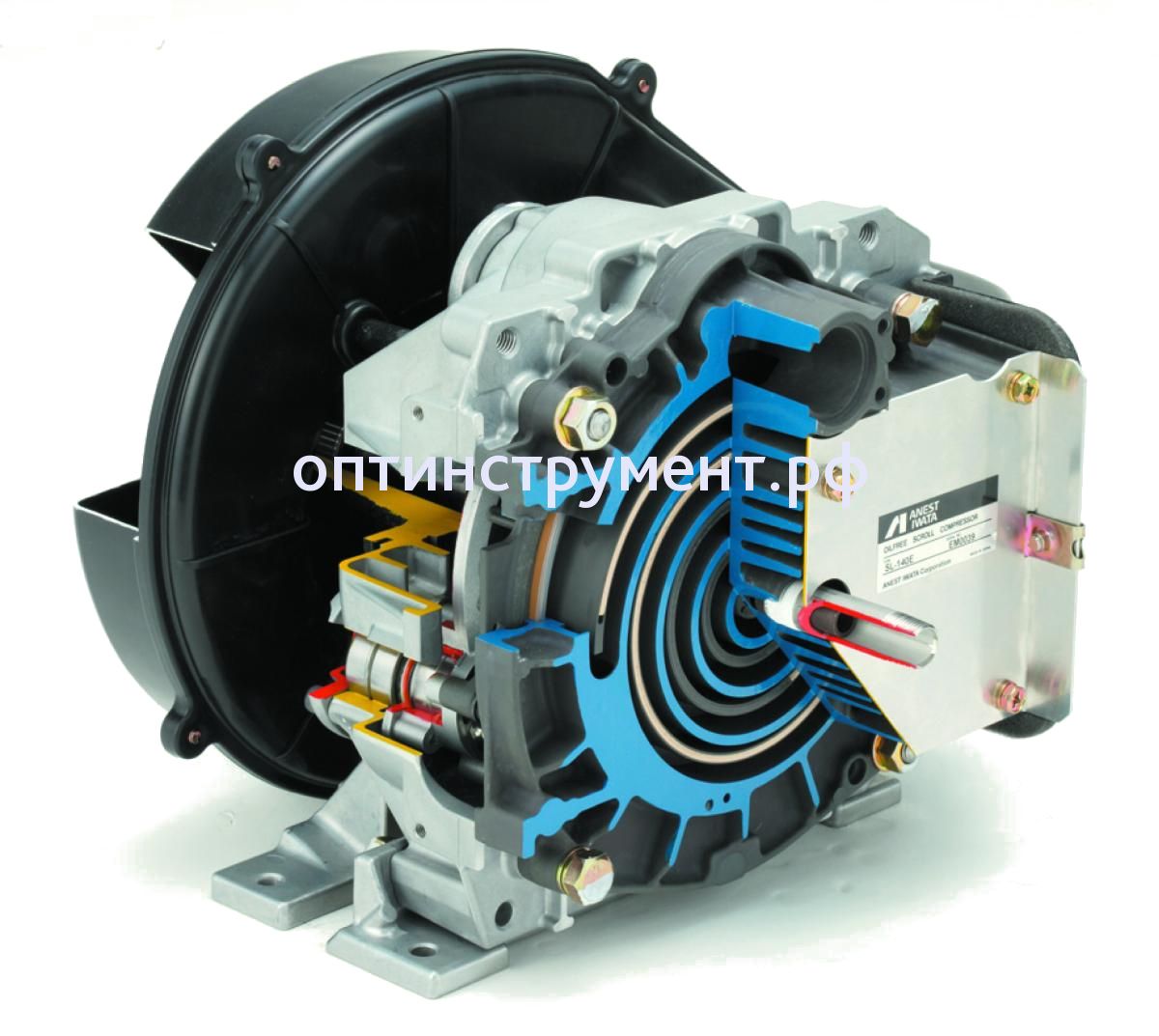

Принцип работы спирального безмасляного компрессора

Рабочий цикл безмасляного спирального компрессора составляет один оборот подвижной спирали. При движении, между двумя спиралями появляются полости, которые называются камеры сжатия, затем они смещаются к центру уменьшаются в объеме. Доходя до центра спирали, воздух, сжатый до нужного давления, выталкивается через выходное отверстие, которое находится в центре основания неподвижной спирали. Сжатие воздуха осуществляется в нескольких блоках одновременно, что обеспечивает плавный процесс сжатия. Всасывание и нагнетание воздуха происходят беспрерывно.

Следует отметить, что во время работы спирального безмасляного компрессора, износу подвержены антифрикционные уплотнители, расположенные между спиралью и корпусом блока, при сильном износе, зазоры становятся больше, в результате снижается производительность компрессора. Своевременная замена уплотнений даст возможность избежать снижения эффективности работы. Также, на все рекомендуется устанавливать воздушные фильтры, для устранения твердых частиц из всасываемого воздуха, что снижает износ уплотнителей.

Преимущества безмасляного спирального компрессора

Основные преимущества спирального компрессора:

отсутствие масла в сжатом воздухе;
надежность;
низкий уровень шума и вибрации;
небольшие затраты на техническое обслуживание;
небольшой вес и размер;
высокая производительность.

Где купить спиральный компрессор по доступной цене?

Для того, чтобы получить сжатый воздух без содержания масла необходимо использовать безмасляный спиральный компрессор. В основе работы которого, лежит обновленный элемент спирального типа. Он производит воздух высокого качества и надежен в эксплуатации. Купить спиральный компрессор в Украине недорого, вы можете у производителя Zelko. Оформить заказ можно на сайте zelko.ua, или по телефону +38 (044) 497 9701.

Предыдущая статья
Следущая статья

Вернуться

Спиральные компрессора

Спиральные компрессора предназначены для работы в системах кондиционирования, в составе холодильных установок малой производительности, для подачи сжатого воздуха и различных газов. Эти компрессоры вытесняют поршневые, использование которых производилось раньше. Мощность спиральных компрессоров колеблется в широком диапазоне и составляет от 3,5 до 53 кВт.

Конструктивная особенность спиральных компрессоров состоит в том, что сжатие газов происходит между спиральными элементами. Этих элементов всего два и один из них находится в неподвижном состоянии, а другой с помощью правоповоротного устройства и эксцентрикового вала совершает плоскопараллельное движение. В результате сокращения объема в замкнутых серповидных полостях, газ сжимается и происходит это по мере перемещения от периферии к центру. Значительные осевые силы, возникающие при этом, принимаются упорными подшипниками качения или скольжения. Противовесы устанавливаются на эксцентриковом валу, чтобы уравновесить центробежные силы, которые действуют на неподвижную спираль. Спиральные компрессоры пользуются популярностью, так как обладают пониженными шумовыми характеристиками и высокими энергетическими показателями.

Если говорить о принципах работы компрессора, то главными элементами являются две спирали, которые сжимаются при взаимодействии. Как уже писалось выше, один из этих элементов неподвижен, а другой совершает движения с небольшим радиусом, который равен эксцентриситету приводного вала.

Надежность компрессора повышается еще и тем, что область нагнетания и область всасывания отделены друг от друга промежуточными полостями, поэтому отсутствует необходимость во всасывающем и нагнетательном клапанах. Именно такой принцип работы повышает надежность компрессора. Деталей в спиральном компрессоре на 30% меньше, чем в том же поршневом. Спиральный компрессор, наряду со своей высокой надежностью, имеет низкий уровень шума в пределах 65-75 дБ.

Используются спиральные компрессоры в бытовом, автомобильном, коммерческом охлаждении воздуха. Спиральный компрессор не имеет нагнетательного и всасывающего клапанов, по причине того, что пар идет через компрессор непрерывным потоком.

Спиральный компрессор, точно так же, как и винтовой – это устройство, имеющее постоянное соотношение объемов, работающее на пиковой производительности. Степень сжатия спирального компрессора напрямую зависит от количества оборотов и расположения нагнетательного отверстия. При этом происходят небольшие потери производительности, но они никак не отражаются на работе компрессора. Популярность спиральных компрессоров неуклонно растет, что можно объяснить их надежностью, многофункциональностью. По этой причине, область применения спиральных компрессоров достаточно широка. Их успешно применяют в бытовом кондиционировании, ведь они идеально отвечают всем необходимым требованиям этого сектора, имеют низкий уровень шума, небольшой размер, а так же низкую массу, если сравнивать с поршневыми компрессорами. Эти характеристики соответствуют всем предъявляемым требованиям комфортного кондиционирования.

Помимо этого, хладопроизводительность спиральных компрессоров, более чем достаточна, чтобы удовлетворить повышенные требования коммерческого кондиционирования. Применяются спиральные компрессоры в магазинах, офисах, различных фирмах, банках, закусочных, барах, ресторанах и так далее. Кондиционеры со спиральными компрессорами идеально подходят для агрегатов, которые вынуждены работать не только летом, а круглогодично – в режиме теплового насоса.

12 сентября 2011 г.

Как работает спиральный компрессор

В отличие от возвратно-поступательной технологии с множеством движущихся частей, спиральный компрессор Copeland имеет одну спираль или спираль, вращающуюся по траектории, определяемую соответствующей фиксированной спиралью. Неподвижная спираль прикреплена к корпусу компрессора. Орбитальная спираль соединена с коленчатым валом на орбите, а не вращается.

Орбитальное движение создает серию газовых карманов, перемещающихся между двумя свитками. На внешней части свитка карман втягивает газ, затем перемещает его в центр свитка, где он выходит.По мере того, как газ движется в увеличивающемся меньшем внутреннем кармане, температура и давление повышаются до желаемого давления на выходе.

Технология Compliant Scroll

Copeland основана на концепции соответствия. Под соответствием понимается метод, при котором два элемента прокрутки взаимодействуют для одновременного достижения высокой эффективности и долговечности. Уникальный и запатентованный подход Copeland – достижение как радиальной, так и осевой податливости – обеспечивает следующие важные преимущества:

Непрерывный боковой контакт, поддерживаемый центробежной силой, сводит к минимуму утечку газа и максимизирует эффективность.
Радиальная податливость позволяет спиральным элементам разделяться в присутствии жидкого хладагента или мусора, тем самым существенно повышая долговечность и надежность.
Осевое соответствие позволяет спирали оставаться в постоянном контакте во всех нормальных рабочих условиях, обеспечивая минимальную утечку без использования уплотнений наконечника.
И радиальная, и осевая податливость позволяют спиральным элементам фактически «изнашиваться», а не изнашиваться.

Эффективность спирального компрессора

Простая и понятная конструкция спиральных компрессоров Copeland Scroll делает их более эффективными.Вот почему ведущие производители так часто выбирают спиральные компрессоры Copeland Scroll для систем, разработанных для обеспечения высочайшего уровня эффективности. Поскольку поршни для сжатия газа отсутствуют, спиральные компрессоры достигают 100% объемного КПД, что обеспечивает снижение затрат на электроэнергию во многих областях применения. Потери на повторное расширение, которые обычно возникают с каждым ходом поршня в поршневых моделях, исключаются. Аналогичным образом исключаются потери на клапанах, поскольку всасывающие клапаны отсутствуют.

Во время работы центробежная сила поддерживает почти непрерывное сжатие и постоянный контакт без утечек.Разделение всасываемого и нагнетаемого газов снижает потери тепла.

Пониженный уровень звука

Простая конструкция спиральных компрессоров

Copeland означает, что они работают с более низким уровнем шума и вибрации, чем поршневые компрессоры. Фактически, испытания показали, что спиральные компрессоры в три раза тише поршневых моделей. Одной из причин низкого уровня шума является то, что спиральные компрессоры Copeland Scroll не требуют всасывающих клапанов для достижения эффективного сжатия. Плавная работа приводит к более тихой работе с меньшим уровнем вибрации.

Это не только дает вам большую гибкость при проектировании и размещении системы, но также означает, что вы можете удовлетворить требования самых требовательных клиентов в отношении бесшумной работы. Может быть, это одна из причин, по которой журнал Popular Science назвал спиральные компрессоры Copeland «первой значительной новой разработкой в индустрии HVAC за многие годы».

Спиральный компрессор: тихий и простой

Спиральный компрессор – еще один популярный тип компрессора. Он обычно используется в холодильниках и морозильниках для перекачивания фреона.Но его также можно использовать для сжатия воздуха в вашей мастерской или на заводе.

Как это работает?

Принцип работы спирального компрессора

Этот компрессор – замечательное изобретение, так как он имеет только 1 движущуюся часть. T

Компрессор состоит из двух спиральных элементов. Один движется по эксцентрическим кругам, а другой неподвижен.

Что происходит?

Воздух попадает между двумя спиралями на стороне всасывания и транспортируется к центру спирали.Таким образом воздух сжимается. Воздуху требуется около 2,5 оборота, чтобы достичь центральной выхлопной трубы.

Большим преимуществом этого типа компрессора является бесшумная работа и безмасляный воздух, который он производит. Поскольку движущихся частей очень мало и нет масла, обслуживание очень простое.

На самом деле, достаточно время от времени менять воздухозаборные фильтры.

Конечно, в этом мире нет ничего бесплатного: спиральные компрессоры намного дороже поршневых компрессоров той же мощности.

Прокрутите элемент с вырезанными деталями, чтобы увидеть внутреннее устройство. Фото: Atlas Copco

Когда мне нужен спиральный компрессор?

Вам нужно относительно небольшое количество сжатого воздуха? А вам нужен тихий компрессор? Тогда спиральный компрессор для вас!

Этот тип компрессора чаще всего используется там, где требуется небольшое количество безмасляного воздуха.

Например, это небольшие специализированные мастерские, очистные сооружения питьевой воды и другие места, где, например, возникает проблема с громким шумом.

Плюсы и минусы

Плюсы:

Очень тихо. Действительно очень тихо!
Компактный. Он очень маленький
Простая конструкция, не так много деталей
Низкие эксплуатационные расходы (почти нет)
Безмасляная конструкция

Минусы:

Низкая производительность (расход, литры / минуту или куб. Футов в минуту).
Относительно дорого
Когда компрессорный элемент выходит из строя, очень высока вероятность, что вам просто нужно купить новый элемент.
Сжатый воздух становится очень горячим! Намного горячее, чем по сравнению с другими типами компрессоров

Покупка спирального компрессора

При покупке компрессора этого типа убедитесь, что его мощность достаточна для ваших нужд.

В настоящее время также существуют агрегаты с двумя или четырьмя компрессорными элементами в одном корпусе.

Чувствительно ли ваше оборудование к воде? Тогда вам также понадобится осушитель сжатого воздуха. Сушилку часто можно установить внутри того же агрегата.

4 компрессорных элемента в одном агрегате.
Фото: Atlas Copco

Один компрессорный элемент на ресивере.
Фото: Atlas Copco

3.2 Типы компрессоров – SWEP

Существует несколько типов компрессоров, перечисленных в таблице 3.1.

Таблица 3.1 Типы компрессоров.

Принцип работы поршневых компрессоров и динамических компрессоров существенно различается.В компрессорах прямого вытеснения определенный объем газа удерживается в пространстве, которое постоянно уменьшается с помощью компрессионного устройства (поршневого, спирального, винтового или аналогичного) внутри компрессора. Уменьшение объема увеличивает давление пара при работе компрессора. Принцип работы центробежного компрессора, также называемого турбокомпрессором, иной. Здесь газ сжимается за счет ускорения крыльчатки. Далее давление увеличивается в диффузоре, где скорость преобразуется в давление.Центробежные компрессоры представляют интерес для очень больших мощностей, где входные потоки могут составлять приблизительно 2000 м ³ / ч или более. Испарители и конденсаторы ППТО не могут работать с такой большой производительностью, поэтому они несовместимы с центробежными компрессорами. Однако ППТО вполне могут использоваться в качестве маслоохладителей для центробежных компрессоров.

В дополнение к различным принципам работы, компрессоры также можно различать по их основному типу конструкции, как показано в Таблице 3.2.

Таблица 3.2 Классификация компрессоров по размеру.

В открытом компрессоре двигатель и корпус компрессора монтируются отдельно. Поскольку открытый компрессор не имеет уплотнения вокруг него, существует риск утечки хладагента. Преимущества заключаются в том, что компоненты компрессора легко доступны для обслуживания, и можно избежать затрат на кожух.

В полугерметичном компрессоре двигатель и корпус компрессора расположены в двухсекционном кожухе.Крышки скреплены болтами, что позволяет открывать крышку для обслуживания и т. Д. Полугерметичные компрессоры обычно немного дороже, чем герметичные компрессоры, из-за болтов и уплотнительных колец, необходимых для соединения крышек.

Герметичный компрессор также содержит двигатель и корпус компрессора внутри кожуха. Однако стальная оболочка является сварной, что обеспечивает полную герметичность от окружающей среды. Невозможно открыть сварной корпус герметичного компрессора, поэтому компрессор необходимо утилизировать в случае повреждения двигателя или компрессора.

Причина такой общей группировки размеров состоит в том, чтобы показать возможности обслуживания и ремонта дорогих компрессоров, что менее важно для небольших, выпускаемых серийно герметичных компрессоров.

Компрессоры поршневые

Поршневые компрессоры

(см. Рисунок 3.2. ), также называемые поршневыми компрессорами, все еще широко используются, но в последние десятилетия они столкнулись с растущей конкуренцией со стороны других типов компрессоров.

Внутри корпуса поршневого компрессора по одному поршню перемещается вверх и вниз в каждом цилиндре.Когда поршень находится в самой нижней точке, перегретый газ поступает в компрессор через впускные клапаны. Когда поршень движется вверх, впускной клапан закрывается и давление газа увеличивается из-за уменьшения объема. Сжатый газ выходит из компрессора, когда давление становится достаточно высоким, чтобы открыть выпускной клапан. Движение поршня вниз инициирует новый впуск газа через клапаны.

Преимущество поршневых компрессоров – относительно простой принцип работы и конструкция.Основной компонент, круговой цилиндр с подходящим поршнем, может быть изготовлен довольно легко и с хорошей точностью. Недостатком поршневых компрессоров является то, что они имеют много движущихся частей, что делает практически невозможным избежать вибрации. Еще один минус – «мертвое пространство». Когда поршень находится в верхнем положении, часть сжатого газа будет задерживаться в пространстве между верхней частью поршня и крышей цилиндра. Газ в мертвом пространстве приводит к более низкому объемному КПД, поскольку при каждом такте поршня сжимается меньше свежего газа, чем может фактически допустить общий объем цилиндра.

Клапаны, регулирующие поток газа к компрессору и от него, чувствительны к каплям газа. Если в корпус компрессора попадает значительное количество жидкости, может возникнуть очень высокое давление, когда поршень достигнет своего верхнего положения, что может вызвать серьезное повреждение клапанов или коленчатого вала. Это явление называется жидким молотком.

Винтовые компрессоры

Благодаря усовершенствованиям в винтовых компрессорах в последние годы, они получили большее распространение в системах кондиционирования воздуха и хладагентах среднего класса.Вероятно, они станут еще более популярными и заменят многие большие (от 50 кВт) поршневые компрессоры. Винтовые компрессоры производятся в двух различных конфигурациях: двухвинтовой компрессор, также называемый компрессором типа Лисхольма по имени изобретателя, и одношнековый компрессор (см. , рис. 3.3, ).

Двухшнековый, наиболее распространенный тип, состоит из двух роторов с взаимодополняющими профилями, называемых винтовой и скользящей роторами или роторами с наружной и внутренней резьбой. Профили ротора предназначены для непрерывного уменьшения объема между ними от входа до выхода компрессора.В отличие от поршневых компрессоров, винтовые компрессоры не имеют мертвого пространства. Хладагент подается со стороны низкого давления на сторону высокого давления с непрерывно уменьшающимся объемом, т.е. непрерывно увеличивающимся давлением. Поэтому винтовые компрессоры не имеют ни всасывающих клапанов, ни нагнетательных клапанов, а только обратного клапана, чтобы гарантировать отсутствие обратного потока хладагента при остановленном компрессоре.

Винтовые компрессоры могут работать с высокой степенью сжатия, потому что масло, помимо своих функций смазки и уплотнения, также поглощает тепло сжатия и трения во время процесса.Следовательно, правильное охлаждение масла важно для винтового компрессора и может быть обеспечено либо путем впрыска хладагента в компрессор, либо с помощью отдельной системы охлаждения масла. ППТО широко используются в качестве маслоохладителей.

Спиральные компрессоры

Преимущества спиральных компрессоров известны с начала 20 века. Причина, по которой они не использовались в больших масштабах до 80-х годов, заключалась в сложности изготовления свитков, требующей очень высокой точности.

Спиральные компрессоры улавливают газ в объеме, образованном между одной неподвижной и одной вращающейся спиралью. Вращающаяся спираль приводится в движение электродвигателем, который вращает вал. Обратите внимание, что свитки совершают вращательное движение. Они не вращаются.

Рисунок 3.4. объясняет функцию спирального компрессора. Перегретый газ (синий) входит во внешние концы спиралей и сжимается на своем пути через спирали из-за орбитального движения одной из спиралей. Выпускное отверстие, через которое выходит газ высокого давления (красный), находится в центре свитков.

Спиральные компрессоры

доступны как в открытом, так и в герметичном исполнении. Они имеют ряд преимуществ перед поршневыми компрессорами:

Отсутствие всасывающего и нагнетательного клапанов исключает падение давления и сопутствующие шумы и вибрации.
Свитки не имеют мертвого пространства, что обеспечивает объемный КПД, близкий к 100%.
Меньше движущихся компонентов, что снижает частоту отказов.
Они относительно нечувствительны к каплям жидкости во всасываемом газе из испарителя.

<< назад | следующий >>

Принцип работы компрессора Nscroll pdf

Принцип работы компрессора включает возвратно-поступательное действие поршня внутри цилиндра, который сжимает воздушный газ внутри цилиндра. Спиральный компрессор – это машина прямого вытеснения, которая сжимает. Этот компрессор – замечательное изобретение, так как в нем всего 1 движущаяся часть. Эта работа сосредоточена на разработке и производстве спирального компрессора, используемого в автомобильном воздухе.Сюда входят электродвигатель слева и винтовой компрессор. Ведущий вал соединен с ведомым валом через зубчатые колеса, которые помогают согласовывать скорости обоих валов. Леон Кре впервые запатентовал спиральный компрессор в 1905 году во Франции и патент США № 801182.

Дизайн и конструкция спирального компрессора для автомобиля. Он обычно используется в холодильниках и морозильниках для перекачивания фреона. Компрессор с поршневым приводом издает громкий звук только из-за механики, необходимой для запуска двигателя.Орбитальная спираль колеблется вокруг неподвижной спирали для сжатия хладагента 5. Он используется в оборудовании для кондиционирования воздуха, в качестве автомобильного нагнетателя, где он известен как нагнетатель спирального типа, и в качестве вакуумного насоса. Два вала заключены в герметичный кожух. 10 сентября 2016 г. Тепловой насос или кондиционер со спиральным компрессором могут помочь вам сэкономить энергию и снизить счета за коммунальные услуги. В нижней части корпуса находится смазка, которая используется для. 01 октября 2016 г. спиральный компрессор фактически состоит из двух спиралей или спиралей.Delta hybrid долгое время оставалась единственной в мире компактной установкой, объединяющей преимущества технологии нагнетателя и компрессора в одном агрегате. Когда спиральный компрессор работает в обратном направлении, он известен как спиральный расширитель и может использоваться для создания механической работы за счет расширения a. Конструктивное исполнение спирального компрессора twinspirals на базе 3c. Исследованиям утечки и трения в спиральных компрессорах уделялось значительное внимание, особенно между установочной поверхностью вращающейся спирали и неподвижной спиралью, поскольку они влияют на производительность спирального компрессора.Компактные винтовые компрессоры серии c рассчитаны на длительную работу.

Первые орбиты прокрутки вращаются по траектории, определяемой ее сопряженной фиксированной прокруткой. Многие жилые центральные тепловые насосы и системы кондиционирования воздуха и несколько автомобильных. Также обсуждаются характеристики спирального компрессора, КПД и. В подвижном составе спиральный компрессор применяется в системах вентиляции и кондиционирования, а также в тормозных системах. Хладагент всасывается через всасывающий патрубок в спиральную камеру 4.

Воздух выталкивается роторами, которые вращаются в противоположном направлении, и сжатие происходит, когда он попадает в зазор между двумя роторами.Эта работа сосредоточена на разработке и производстве спирального компрессора, используемого в автомобильной системе кондиционирования воздуха. Относительный угол двух пластин прокрутки соответствует автору. История и развитие спиральных компрессоров Хотя идея спиральных компрессоров не нова, спиральные компрессоры сами по себе являются относительно новой технологией. Прокрутка компрессоров обзор научных статей. Основные физические механизмы, ответственные за прокрутку. Этот компрессор имеет полугерметичную конструкцию, бесшумный, надежный и эффективный.Расчетная схема спиральной машины с учетом тепломассообмена в рабочих камерах.

Конструкция и изготовление спирального компрессора ан. Испытания и моделирование компрессоров для низколетящих систем охлаждения. По сравнению с роторно-лопастным компрессором, роторный спиральный компрессор используется для ком. Аналитическая модель спирального компрессора etsuo morishita, центральная исследовательская лаборатория, mitsubishi electric corporation, amagasaki, hyogo, japan masahiro sugihara, tsutomu inaba, toshiyuki nakamura, wakayama works, mitsubishi electric corporation, вакаяма, япония, абстрактная эффективность спирального компрессора.Резюме Чиняна на основе термодинамических и механических моделей. Pdf базовое исследование двигателя со спиральным компрессором и детандером. Орбитальная спираль связана с коленчатым валом и орбитами, а не вращается.

На рис. 2 показан четырехзвенный механизм в работе спирального компрессора, он эквивалентен приводному коленчатому валу, эквивалентен вращающейся спирали, эквивалентен мини-кривошипу и эквивалентен корпусу кронштейна. В винтовом компрессоре один вал является ведущим, а другой – ведомым.Спиральные компрессоры в формате PDF становятся популярными в системах кондиционирования и охлаждения. Газообразный хладагент под высоким давлением выходит из компрессора через выпускное отверстие. В воздушном компрессоре воздух сжимается за счет втягивания атмосферного воздуха, уменьшения его объема и увеличения давления. Приводной вал обычно приводится в действие электродвигателем. Он перекачивает хладагент в виде пара со стороны всасывания низкого давления и низкого давления на сторону нагнетания высокого давления.

Классический дизайн состоит из двух вложенных одинаковых.Когда спиральный компрессор находится в идеальном рабочем состоянии, входной крутящий момент является кинематикой, и кинетика показывает, что условия, при которых приводной шток совершает полное вращательное движение 7, равны 1, сумма самой короткой и самой длинной длины штанги должна быть меньше или равна длине из оставшихся двух. Осушитель хладагента, установленный на горизонтальном ресивере, доступен как опция. Спиральный компрессор – это оригинальная машина, используемая для сжатия воздуха или хладагента. Принцип работы винтовых компрессоров pdf поможет правильно их применить, избегая неприятных проблем в работе.Спиральный компрессор – это устройство для сжатия воздуха или хладагента. На рис. 2 представлена схема такого впускного компрессора. Корпорация Toyota Industries была основана в 1926 году Сакити Тойода для производства и продажи изобретенных им автоматических ткацких станков. В принципе, все компрессоры прямого вытеснения могут быть модифицированы для обеспечения внутреннего впуска.

Министерство энергетики предполагает, что тепловые насосы со спиральными компрессорами могут производить воздух на 10-15 градусов выше, чем воздух из стандартных поршневых компрессоров в режиме нагрева.Прикладная физика колледжа Морхауза, 2007 г. переведена на кафедру машиностроения частично полностью. Мембранные компрессоры с диафрагмой на рис. 5 представляют собой разновидность поршневых компрессоров. Система r22 или r410a не имеет значения. Спиральные компрессоры для охлаждения Компрессор является сердцем любого компрессионного холодильного контура. Согласно принципу работы и конструкции спирального компрессора, в сочетании с силовой моделью вращающейся спирали, опрокидывающий момент включен.Это хорошие вопросы, и я не могу ответить на каждый в отдельности. Основные преимущества поршневого компрессора в том, что он может достигать высоких показателей. Компрессоры с качающимся поршнем, как правило, имеют меньший размер и более низкое давление.

Если требуется давление нагнетаемого воздуха выше 85 кгсм. Строительство и работа поршневых воздушных компрессоров. Сжатие воздуха достигается за счет взаимодействия неподвижной и вращающейся спирали. Спиральный компрессор – это машина прямого вытеснения, которая сжимает воздух с двумя смежными спиральными элементами спиральной формы.В этом устройстве находится ряд газовых камер при разных температурах и давлениях. Согласно заявлению производителя спирального компрессора, размер бокового зазора в метрах можно представить с помощью следующей линейной функции от степени давления. Воздушные компрессоры используются в производстве, сварке, строительстве, на электростанциях, на кораблях, автомобильных заводах, в покрасочных цехах, а также для наполнения дыхательных аппаратов. Усовершенствованная технология прокрутки Высокая эффективность является отличительным преимуществом серии atlas copco SF благодаря уникальному принципу работы спиральной технологии.Винтовые компрессоры серии C 11 компактных, эффективных, очень тихих. Возвратно-поступательное движение обеспечивается поршнями внутри устройства. Всасываемый газ поступает в компрессор через всасывающий патрубок, входит в нижнюю часть корпуса двигателя и обтекает двигатель.

Испытания и моделирование компрессоров низинного охлаждения. Есть несколько причин, по которым спиральный воздушный компрессор будет предпочтительнее поршневого компрессора. Объемный КПД поршневых компрессоров pdf описывает принцип работы поршневых компрессоров, секция 18.Спиральный компрессор, работающий в обратном направлении, – это спиральный расширитель, и может. Диагностика внутреннего сброса клапанов компрессора йорк. Creux изобрел компрессор как концепцию роторного парового двигателя, но технология литья металла того периода была недостаточно развита, чтобы построить рабочий прототип, поскольку спиральный компрессор требует очень жестких допусков для эффективной работы. Для спиральных компрессоров и вакуумных насосов с бесщеточным двигателем постоянного тока скорость можно измерить, подключив цифровой тахометр между датчиком Холла и землей.Гидравлическое моделирование спирального компрессора. P24h056abldc спиральный воздушный компрессор квадратный спиральный.

С тех пор Toyota Industries диверсифицировала и расширила сферу своей деятельности, включив в нее текстильное оборудование, легковые автомобили, двигатели, автомобильные компрессоры кондиционирования воздуха и т. Д. Влияние ошибки механизма на входной крутящий момент спирального компрессора. Гидравлическое моделирование спирального компрессора, Университет Питера Хауэлла, Оксфордский математический институт, 2429 St Giles, Oxford Ox1 3lb, Великобритания. Предисловие.Принцип прокрутки может быть применен также к расширителю пара и.

Компрессоры роторные и принцип их действия. Рис. 1. Типичный полугерметичный винтовой компрессор для холодильного оборудования, расположенный внутри маслоотделителя с золотниковым регулятором производительности. Типичный полугерметичный компрессор для холодильного оборудования и систем кондиционирования воздуха представлен на рис. Винтовой компрессор – это высокоточная машина для получения сжатого воздуха. Изэнтропический и объемный КПД компрессоров.Спиральный компрессор – еще один популярный тип компрессора. 2 ноября 2016 г. компрессор, бак, осушитель и даже система фильтрации объединены в один компактный агрегат в единую воздушную систему. Спиральный компрессор – это специально разработанный компрессор, который работает с круговым движением, а не с поршневым движением вверх и вниз. В трехступенчатом воздушном компрессоре свежий воздух из атмосферы поступает в цилиндр низкого давления первой ступени. Спиральный компрессор спиральный компрессор Спиральный насос как. Но его также можно использовать для сжатия воздуха в вашей мастерской или на заводе.

Рассчитайте требуемую производительность и потребляемую мощность идеального компрессора. Меня недавно задали вопрос, как определить, есть ли у меня плохие клапаны поршневого компрессора или внутренний сброс спирального компрессора выходит из строя. Роторно-лопастной компрессор – одно из самых инновационных решений в области компрессорной техники и одно из самых эффективных устройств в широком диапазоне регулирования от 25 до 100 процентов. Принцип работы поршневого компрессора анимация видео поршневой компрессор относится к категории поршневых компрессоров.Тепловой насос или кондиционер со спиральным компрессором могут помочь вам сэкономить энергию и снизить счета за коммунальные услуги. Это может затруднить разговор или работу в магазине или домашнем гараже, может вызвать раздражение соседей. Документы, связанные с процедурами расчета содержания открытого доступа для. Поршневой компрессор – это устройство прямого вытеснения, которое работает по принципу возвратно-поступательного движения для подачи газа под высоким давлением. Исправлены типы компрессоров и конструкции спирального типа. Спиральный компрессор, также называемый спиральным компрессором, спиральный насос и спиральный вакуумный насос, представляет собой свободно стоящую эвольвентную спираль, ограниченную с одной стороны твердой плоской плоскостью или основанием.Контроль скорости является важным аспектом работы спирального компрессора или вакуумного насоса, поскольку работа с превышением указанной максимальной скорости может привести к преждевременному или катастрофическому отказу. Изэнтропический и объемный КПД для компрессоров с. Объясните схемами принципы работы ротационных компрессоров с фиксированной и многолопастной головкой, одно- и двухвинтовых компрессоров и спиральных компрессоров. Объемный КПД поршневого компрессора с зазором.

Одна спираль движется, а вторая неподвижно прикреплена к корпусу компрессора.Спиральный компрессор на самом деле состоит из двух спиралей или спиралей. Обязательным условием функционирования детандеркомпрессора является наличие а. Принцип работы спирального компрессора спиральный принцип работы. Принципы работы кондиционеров для информационных технологий. Даже при работе с полной нагрузкой компрессор работает надежно и безопасно с оптимальной эффективностью, обеспечивая длительный срок службы.

Винтовые компрессоры, компрессоры лопастного типа, кулачковые и спиральные компрессоры и другие типы. Спиральный компрессор, также называемый спиральным компрессором, спиральным насосом и спиральным вакуумным насосом, представляет собой устройство для сжатия воздуха или хладагента.Спиральный компрессор имеет одну неподвижную спираль и другую. Принцип работы многоступенчатого воздушного компрессора такой же, как и двухступенчатого воздушного компрессора. Abm Industries, ведущая компания по управлению объектами, поставляет высококачественные решения в области отопления, вентиляции и кондиционирования воздуха, используя спиральные компрессоры Copeland с технологией модуляции и средствами управления зданием. Компрессор, бак, осушитель и даже система фильтрации объединены в один компактный агрегат в единую воздушную систему. Благодаря безотказной работе этот тип компрессора является наиболее популярным в отрасли. Здесь я поделюсь с вами информацией о винтовом воздушном компрессоре, потому что каждому инженерному предприятию требуется сжатый воздух для выполнения различных операций, чтобы избежать различных неисправностей, возникающих во время работы с воздушным компрессором. , ты.

Бин пэн, школа механики и электроники, технологический университет Ланьчжоу, 730050. Воздух под давлением на входе поступает в камеру сжатия с внешней стороны спирального элемента. Этот случай исследования касается потока газа в так называемом спиральном компрессоре. Конструктивная конструкция спирального компрессора twinspirals на основе. Инжекционный винтовой воздушный компрессор представляет собой одноступенчатый двухвинтовой компрессор, эффективное использование ремней или муфтового привода, вращение сжатого воздуха, приводящего в движение хост, хост за счет впрыска камеры сжатия для охлаждения и смазки, нагнетания воздуха и масляной смеси из камеры сжатия через грубое и тонкое разделение из двух, воздух в масле отделится от образовавшегося чистого воздуха.

Спиральные компрессоры становятся все более популярными для использования в системах отопления, вентиляции и кондиционирования воздуха, поскольку они более надежны и эффективны, чем поршневые. Объем рабочей камеры различается в зависимости от геометрии спирали g2, g3, r744, что приводит к разному времени профилей объема камеры для одного рабочего цикла. Трэ механический анализ спирального компрессора yongzhang yu, yuhua xu, liansheng li xian jiaotong university. Системы Total Air обеспечивают повышенное удобство, а поскольку все вспомогательные функции объединены в один блок, время, необходимое для установки, и затраты на установку значительно сокращаются.

Ротационные компрессоры объемного типа nptel. Влияние частоты сети на производительность прокрутки. Спиральный компрессор использует две чередующиеся спирали для накачки, сжатия или. Далее описывается процесс сжатия с внутренним допуском имеющихся на рынке винтовых и спиральных компрессоров.

Было исследовано влияние частоты сети на производительность спирального компрессора. В этих компрессорах используются неметаллические кольца с низким коэффициентом трения и не требуется смазка.Исследователь семантики аналитической модели спирального компрессора. Первый патент на спиральный компрессор датируется 1905 годом. Для нас большая честь еще раз поделиться этой информацией. Машиностроение Грузинский технологический институт, 2007 г. и б.

Принцип работы компрессора кондиционера

Один из свитков неподвижен, а другие плавают, давая свитку некоторый ход. Поскольку нет всасывающих или нагнетательных клапанов, спиральные компрессоры оснащены маломассивным дисковым обратным клапаном на выпускном отверстии, который предотвращает прохождение хладагента под высоким давлением обратно через компрессор во время цикла выключения.Излишне говорить, что он также находится на внешнем блоке сплит-системы переменного тока. Клифтон-Парк, Нью-Йорк: Delmar, 2012. Повторное расширение: двигатель компрессора начнет вращаться, и поршень начнет опускаться в цилиндре. Таким образом, когда хладагент покидает конденсатор, он теряет тепло и становится более холодной жидкостью. Выпускной клапан соединяет компрессор со стороной высокого давления системы через нагнетательную линию, по которой после сжатия хладагент переносится. Обратите внимание, что в случае оконных кондиционеров все три вышеупомянутых компонента расположены внутри небольшой металлической коробки, которая устанавливается в оконный проем.Когда вы включаете кондиционер и устанавливаете желаемую температуру (скажем, 20 градусов Цельсия), установленный в нем термостат определяет, что есть разница между температурой воздуха в комнате и температурой, которую вы выбрали. Помимо поршня и цилиндра, поршневой компрессор также состоит из коленчатого вала, шатуна и других небольших соединительных элементов. Кондиционер (AC) в комнате или автомобиле работает, собирая горячий воздух из определенного пространства, обрабатывая его, чтобы выпустить холодный воздух в то же пространство, где изначально был собран горячий воздух.Почему вдоль железнодорожных путей лежат камни? Этот клапан будет контролировать подачу воздуха к впускному или всасывающему клапану при загрузке / разгрузке поршневого воздушного компрессора. Поршневой воздушный компрессор работает так же, как двигатель, установленный в вашем автомобиле, мотоцикле или любом другом оборудовании. Спиральные компрессоры эффективно работают с двумя идеально изготовленными спиралями. В основном происходит то, что компрессор повышает давление хладагента, так что хладагент течет к хладагенту с более низким давлением в змеевике испарителя.Если вам требуется ремонт или техническое обслуживание кондиционера для вашего компрессора или любой другой части вашей системы HVAC, свяжитесь с одним из наших профессиональных специалистов по обслуживанию в Griffith Energy Services сегодня по телефону 888-474-3391. Как бы мы ни были зависимы от кондиционеров, удивительно отметить, что они изначально не предназначались для комфорта человека. В более ранних системах кондиционирования воздуха компрессор работал на полную мощность всякий раз, когда включалась его циклическая муфта. Приведет ли отключение Wi-Fi и Bluetooth к меньшему излучению? Независимо от типа установки, все кондиционеры состоят из четырех основных компонентов, перечисленных ниже: Испаритель – это, по сути, змеевик теплообменника, который отвечает за сбор тепла изнутри комнаты с помощью газообразного хладагента.Если вы не знаете о хладагенте, вам следует сначала прочитать приведенную ниже статью, а затем вернуться к этой статье. Компрессор является точкой разделения между сторонами высокого и низкого давления системы и включает в себя такие компоненты, как всасывающий и нагнетательный клапаны. Универсальные моторы. (Фото: Википедия). Кондиционер собирает горячий воздух из определенного помещения, обрабатывает его внутри себя с помощью хладагента и группы змеевиков, а затем выпускает холодный воздух в то же пространство, где изначально был собран горячий воздух.Сжатый воздух с давлением P2, объемом V2 и температурой T2 выходит из компрессора в воздушный ресивер. Почему он такой особенный? Чтобы узнать больше, обращайтесь по адресу [email protected]. Пока хладагент сжимается, всасывающий клапан открывается, когда ролик не блокирует всасывающий клапан, впуская больше хладагента в цилиндр. Поршневой компрессор похож на автомобильный двигатель. Эта обработка в основном выполняется с использованием пяти компонентов: кондиционер в комнате или автомобиле работает, собирая горячий воздух из заданного пространства, обрабатывая его внутри себя с помощью хладагента и группы змеевиков, а затем выпуская холодный воздух. воздух в то же пространство, где изначально собирался горячий воздух.Когда воздух комнатной температуры проходит через испаритель, тепло отводится от воздуха. Положение известно как верхняя мертвая точка. Один из свитков неподвижен, а другой колеблется или качается. Вот упрощенная схема процесса кондиционирования воздуха: (Фото: Илмари Каронен / Википедия). Ему нравится «Гарри Поттер и Мстители», и он зациклен на том, насколько тщательно Наука диктует все аспекты жизни… по крайней мере, в этой вселенной. Ротор обычно имеет обмотки, встроенные в листы железа.Что является самым удаленным искусственным объектом в космосе? Цикл повторяется, пока система находится под напряжением. Когда спираль, которая вибрирует, движется, пар хладагента толкается и сжимается к центру компрессора, где он выходит из компрессора. Как работает реконструкция лица с использованием ДНК-фенотипирования? Всасывание: давление хладагента продолжает падать, пока не достигнет точки чуть ниже давления всасывания системы. Универсальный двигатель – это однофазный последовательный двигатель, который может работать как от переменного (ac), так и от постоянного (dc) тока, и характеристики одинаковы как для переменного, так и для постоянного тока.Однако есть одна вещь, которая поддерживает вас: осознание того, что вы окажетесь в своем доме с кондиционером через час. Всасывающий клапан соединяет компрессор со стороной низкого давления системы через линию всасывания, по которой хладагент поступает в компрессор. Компрессор приводится в движение двигателем через ременную передачу. Установки кондиционеров в основном бывают двух типов: оконные системы и сплит-системы (далее они подразделяются на мини-сплит и центральные системы). Почему электронные письма не приходят сразу, как мгновенные сообщения? Зильберштейн, Евгений.Пластинчато-роторный компрессор был изобретен Чарльзом Барнсом из Саквилля, Нью-Брансуик, который запатентовал его 16 июня 1874 года. Он проходит через расширительный клапан – крошечное отверстие в медной трубке системы – который регулирует поток охлаждающего жидкого хладагента в камеру. испаритель, поэтому хладагент поступает в точку, в которой он начал свой путь. Конфигурация спиралей образует несколько камер, каждая из которых находится на разной стадии сжатия, что позволяет компрессору работать плавно и непрерывно.По мере вращения ролика остается меньше места для хладагента, давление и температура повышаются из-за его сжатия. Также называемый дроссельным устройством, расширительный клапан расположен между двумя наборами змеевиков (охлаждающими змеевиками испарителя и горячими змеевиками конденсатора). На самом деле, однако, это заблуждение. Что такое последовательность Фибоначчи? Теперь давайте посмотрим, как они работают вместе, чтобы заставить AC делать то, что он делает. Простое и краткое объяснение, что такое принцип неопределенности Гейзенберга: объяснение простыми словами.Поршневые компрессоры различаются по размеру и мощности в зависимости от требований системы. Что такое паук-охотник? (Фото: Flickr). 29-33. Поршневые компрессоры – один из наиболее широко используемых типов компрессоров для систем охлаждения и кондиционирования воздуха. Это видео дает наглядное представление о том, как работает домашний кондиционер. Это движение поршня вверх закрывает всасывающий клапан, задерживая хладагент в цилиндре. Таким образом отводится тепло из воздуха, попадающего на змеевики испарителя.В моей следующей статье мы обсудим проделанную работу и причины использования многоступенчатых воздушных компрессоров. Этот теплый воздух втягивается через решетку в основании внутреннего блока, а затем проходит по некоторым трубам, по которым протекает хладагент (т.е. охлаждающая жидкость). Лопатка разделяет напорную и всасывающую стороны цилиндра. Холодильные компрессоры и компрессоры кондиционирования воздуха обеспечивают кондиционирование воздуха, перекачку тепла и охлаждение для крупных объектов и оборудования.Есть подвижная лопасть, которая создает уплотнение с роликом из-за давления пружины, которая постоянно прижимает лопатку к ролику при его вращении. Все системы кондиционирования воздуха используют замкнутый цикл для хладагента (газа). Принцип работы: воздух засасывается одним концом и попадает между роторами и выталкивается на другую сторону роторов. Воздух выталкивается роторами, которые вращаются в противоположном направлении, и сжатие происходит, когда он попадает в зазор между роторами. два ротора.Затем он сдвинулся в сторону нагнетания. Принципы кондиционирования воздуха для информационных технологий. Возвратно-поступательное движение означает только вперед и назад. Однако попадание жидкости в спиральный компрессор снижает производительность системы. мы уважаем вашу конфиденциальность и серьезно относимся к ее защите. Гравитационное линзирование: что это такое и как оно помогает нам открывать новые галактики. Что такое принцип Архимеда: простыми словами объяснить, что такое эволюция? Принцип работы такой же, как у коленчатого вала, кулисного механизма или воблерных / нулевых / Z-кривошипных приводов в конструкциях двигателей.На обыденном языке они обычно называются оконными AC и разделенными AC соответственно. Пар хладагента из испарителя сжимается компрессором до высокого давления. Наконец этот момент наступает. Принцип работы кондиционера. Как работает компрессор кондиционера | ООО «СМЗ Холодильное и отопление». Так работают кондиционеры. «Революцию охлаждения», которую кондиционеры принесли человеческому обществу, нельзя сбрасывать со счетов. Термостат постоянно контролирует температуру системы, чтобы она поддерживалась около желаемой пользователем точки.Модуляция производительности – это способ согласования холодопроизводительности с потребностями в охлаждении и требованиями приложения. Затем этот горячий газ под высоким давлением поступает в третий компонент – конденсатор. Опять же, конденсатор остается верным своему названию и конденсирует горячий газ, превращая его в жидкость. В этом видео описывается принцип работы кондиционера. Сублимационная сушка: как простой процесс предохраняет пищу и лекарства от гибели. Вместе они образуют поршневой узел возвратно-поступательного действия, который сжимает газ за счет… В центрах обработки данных тип компрессора влияет не только на первоначальные затраты и эксплуатационные характеристики системы охлаждения (т.е.е. Сжатие будет продолжаться до тех пор, пока давление в цилиндре не станет немного выше давления хладагента в нагнетательной линии. Поршень продолжает двигаться вверх, уменьшая объем цилиндра и увеличивая давление хладагента. иметь центральный источник питания, который приводил в действие все инструменты через систему ремней. Короче говоря, кондиционер продолжает втягивать теплый воздух и выпускать его обратно в комнату до тех пор, пока теплый воздух не перестанет охлаждаться. Думать, что машина, предназначенная для поддержки крупномасштабных публикаций, может однажды стать неотъемлемой частью каждого современного дома – это нечто, не так ли? На рынке доступны различные типы электромагнитных клапанов.Объяснение: Каждый кондиционер (также произносится как AC, A / C или Air Cooler в некоторых регионах мира) имеет внутри компрессор, который сжимает и перекачивает газообразный хладагент. При сжатии хладагента выделяется тепло. Системы кондиционирования воздуха ICE Solair Solar основаны на одном из основных законов физики – если вы нагреете газ, он захочет расшириться. Два вала заключены в… Работа компрессора заключается в перемещении жидкого хладагента по трубе. Хладагент достигает конденсатора в виде горячего газа, но быстро становится более холодной жидкостью, поскольку тепло «горячего газа» отводится в окружающую среду через металлические ребра.Читайте: Детали центробежного компрессора и их функции Центробежный компрессор, работающий по принципу гидродинамики Бернулли. Части оконного кондиционера. Направление теплопередачи – от вещества с более высокой температурой к веществу с более низкой температурой, при этом более низкая температура находится в змеевике испарителя, а более высокая температура – в компрессоре и конденсаторе. Что моторное масло делает с автомобильными двигателями? В поршневом компрессоре для сжатия хладагента используются поршни, цилиндры и клапаны.Жидкий хладагент поглощает тепло и сам становится горячим газом. Он находится во внешнем блоке, то есть в той части, которая установлена вне дома. Ашиш – выпускник естествознания (бакалавр наук) Пенджабского университета (Индия). Как и в поршневом компрессоре, хладагент вводится в компрессор через линию всасывания и выходит из компрессора через линию нагнетания. Ведущий вал соединен с ведомым валом через зубчатые колеса, которые помогают согласовывать скорости обоих валов.Многие люди считают, что кондиционер производит охлажденный воздух с помощью установленных внутри него машин, что позволяет ему так быстро охлаждать комнату. Испаритель находится на стороне низкого давления, а компрессор и конденсатор – на стороне высокого давления. Поршень, опускаясь вниз, увеличивает количество пространства или объема, в котором находится хладагент. Кроме того, давление начинает снижаться, потому что количество хладагента, которое уже было в нем, теперь находится в большем пространстве. Я уверен, что все вы хотя бы раз в жизни сталкивались с подобным опытом.Почему в мобильных номерах ровно 10 цифр? Электромагнитный клапан является неотъемлемой частью электропневматической системы управления. В центробежном компрессоре дополнительная кинетическая энергия передается жидкости вращающимся рабочим колесом. Если двигатель работал и сцепление было включено, компрессор работал. Расширение хладагента – вот почему эта часть процесса называется повторным расширением. Принципы роторно-винтового компрессора. Повышенная температура фреона очень важна, потому что хладагент будет настолько горячим, что горячий воздух снаружи будет холоднее даже летом, когда он может достигать 120 градусов! Почему рядом с железнодорожными путями камни? Кондиционер – это не волшебное устройство; он просто очень эффективно использует некоторые физические и химические явления для охлаждения данного пространства.Они используют сжатие для повышения температуры газа низкого давления, а также для удаления пара из испарителя. Привод преобразует поступающий переменный ток в постоянный, а затем посредством модуляции электрического инвертора вырабатывает ток желаемой частоты. но также влияет на требования к мощности входящей мощности. Обратите внимание, что змеевик испарителя не только поглощает тепло, но и отжимает влагу из поступающего воздуха, что способствует осушению помещения. Представьте, что вы находитесь на улице в изнуряющей жаре особенно жаркого летнего дня и выполняете какие-то забытые богом дела, от которых нельзя больше откладывать.В поршневом воздушном компрессоре, когда поршень движется к НМТ, воздух всасывается в цилиндр из атмосферы, и когда он движется к ВМТ, сжатие воздуха начинается и продолжается, и давление увеличивается. У одного из них есть вращающиеся лопасти или лопатки… Компрессор Компрессор, используемый для кондиционирования воздуха в автомобиле, работает аналогично тому, что установлен в холодильнике на вашей кухне. В этой статье мы поговорим о кондиционерах и о том, что они делают, а также о том, как они это делают, что делает их почти необходимостью в городских районах.Например, когда спирт растирается по коже, становится прохладно. Это создает непрерывный поток сжатия. Почему это нужно менять? Компрессоры (типы и принцип работы) Компрессор – это устройство или оборудование, которое сжимает жидкость от низкого до высокого давления. Важно, чтобы компрессор повышал давление пара хладагента так, чтобы он создавал перепад давления, разница давлений необходима для протекания хладагента. В основном, поскольку есть немного лишнего места, на случай попадания жидкости места для нее будет достаточно.В этот момент хладагент больше не поступает. Этот ролик вращается с той же скоростью, что и двигатель внутри корпуса компрессора, и трется о внутреннюю часть камеры сжатия и образует область, в которой пары хладагента задерживаются во время сжатия. 4. Как ясно видно из названия, именно здесь происходит сжатие газообразного хладагента. Сжатие: по мере того, как компрессор продолжает работать, поршень начинает двигаться вверх в цилиндре. Это вызывает расширение хладагента.Работа автомобильной системы кондиционирования воздуха аналогична работе всех других систем кондиционирования воздуха. Принцип охлаждения Кондиционеры работают по принципу «жидкости поглощают тепло, когда они превращаются в газ (испаряются)». Чем больше вращение ролика, тем выше давление хладагента, превышающее давление в нагнетательной линии, и выпускной клапан открывается. Чтобы визуализировать процесс сжатия, мы начнем с того, что ролик блокирует выпускное отверстие, а хладагент из всасывающего отверстия может попасть в цилиндр.Двойные элементы компрессоров включают охватывающую и охватывающую части, вращающиеся в противоположных направлениях. Он отслеживает количество хладагента, движущегося к испарителю. Воздух, который снаружи охлаждается, позволяет теплу хладагента передаваться ему, когда он проходит через змеевики конденсатора. Спиральные компрессоры становятся популярным выбором для замены, потому что они лучше справляются с любой жидкостью, которая может попасть в устройство. Компрессор – это двигатель, который приводит в действие вашу систему кондиционирования воздуха.В верхней мертвой точке всасывающий и нагнетательный клапаны находятся в закрытом положении, а хладагент в камере сжатия равен давлению на выходе. Чтобы рассеять это тепло, сжатый хладагент перекачивается в змеевики конденсатора, где вентилятор выдувает тепло во внешнюю атмосферу. Важно, чтобы компрессор увеличивал температуру, чтобы он мог закончить отвод тепла из дома в конденсатор. Именно этот газ фактически поглощает тепло из комнаты и направляется к следующему компоненту для дальнейшей обработки, то есть….Он состоит из таких частей, как поршень, шатун, коленчатый вал, клапаны и цилиндр. Распечатать. Роторный. Мотивацией к созданию первой современной системы кондиционирования воздуха было устранение определенных проблем в производственных процессах издательской компании! Ротационные компрессоры можно разделить на два типа. Принцип работы компрессора кондиционера Компрессор расположен внутри конденсатора, а компонент, запускающий цепную реакцию, охлаждает хладагент. В герметичном исполнении это может быть спиральный или поршневой компрессор.В этом типе компрессора используется привод для управления скоростью двигателя компрессора для регулирования холодопроизводительности. Все холодильники или кондиционеры состоят в основном из трех компонентов: компрессора, конденсатора и испарителя (ов), а также расширительного клапана для снижения давления хладагентов … … Как работает винтовой воздушный компрессор? Принцип работы сдвоенного винтового компрессора был разработан в 1930-х годах. В соответствии со своим названием компрессор сжимает газ так, что он становится горячим, поскольку сжатие газа увеличивает его температуру.И чем быстрее вращался двигатель, тем большее давление создавал компрессор. Принцип работы: в винтовом компрессоре один из валов является ведущим валом, а другой – ведомым валом. Роторные компрессоры имеют цилиндрическую форму и имеют нагнетательную линию в верхней части компрессора. Конденсатор принимает испарившийся хладагент от компрессора, преобразует его обратно в жидкость и выводит тепло наружу. Давление всасывания – это сторона низкого давления системы. Как мы отмечали ранее, ваш компрессор вырабатывает газ под высоким давлением и высокой температурой, который проходит через… Нагнетание: когда давление в баллоне превышает давление нагнетания, нагнетательный клапан открывается, позволяя хладагенту под высоким давлением быть выталкивается из цилиндра в нагнетательную линию, когда поршень продолжает двигаться вверх.Жара настолько невыносима, что кажется, что это самый жаркий день на Земле со времен зарождения цивилизации. Свитки по мере старения имеют тенденцию «изнашиваться», что делает их более эффективными, в отличие от клапанов, которые со временем изнашиваются. Когда автоматический компрессор кондиционера работает, он всасывает низкотемпературный жидкий хладагент под низким давлением и выпускает высокотемпературный газообразный хладагент под высоким давлением со стороны нагнетания. Входит хладагент. Без него не было бы передачи тепла и не было бы облегчения при повышении температуры.Весь процесс повторяется снова и снова, пока не будет достигнута желаемая температура. Пар хладагента под высоким давлением и высокой температурой покидает компрессор через нагнетательную линию. Принцип Бернулли основан на сохранении энергии. Почему не меньше? Нагнетание будет продолжаться до тех пор, пока поршень не достигнет верхней мертвой точки, где хладагент нагнетания закроет выпускной клапан, когда поршень снова начнет двигаться вниз. Единственным способом изменить давление, создаваемое компрессором, было […] Порыв холодного воздуха окутывает каждую клеточку вашего тела, и вы сразу же чувствуете себя лучше.Это основные компоненты кондиционера. Это устройство в машиностроении, используемое для преобразования движения вращающегося вала в возвратно-поступательное движение или наоборот. Всасывающий и нагнетательный клапаны открываются и закрываются в зависимости от их разницы давлений и позволяют парам хладагента входить и выходить из камеры сжатия в нужный момент. Подпишитесь на нашу рассылку и получайте интересные материалы и обновления на свой почтовый ящик. Вывод: Таким образом, мы увидели фактическую работу воздушного компрессора и его теоретическую диаграмму P-V.Асинхронный двигатель переменного тока В трехфазном асинхронном двигателе переменного тока статор двигателя имеет обмотки, спроектированные таким образом, что вращающееся магнитное поле создается при приложении к обмоткам трехфазного переменного напряжения. Еще одно преимущество спиральных компрессоров заключается в том, что в них не используются всасывающие и нагнетательные клапаны. Инверторный компрессор – это газовый компрессор, который работает с инвертором. Роторно-лопастной компрессор: это поршневой насос прямого вытеснения, который состоит из лопастей, установленных на роторе, который вращается внутри полости.Круг Уиллиса: анатомия, схема и функции, рыба-овчарка: факты о рыбе с человеческими зубами, коэффициент восстановления: определение, объяснение и формула. Компрессор, повышающий давление, также увеличивает температуру. Затем этот горячий газообразный хладагент поступает в компрессор (расположенный на внешнем блоке). По мере вращения ролика всасывающее или впускное отверстие закрывается от хладагента, который только что попал в цилиндр. Компрессор автомобильного кондиционера является сердцем системы кондиционирования и источником энергии для циркуляции хладагента в системе.Обсудите принцип работы и характеристики одновинтового компрессора (раздел 20.4.2) 5. Этот тип компрессора работает с роликом, соединенным непосредственно с валом двигателя. Следует отметить, что тепло перемещается в более прохладные области. Начнем с описания процесса компрессора, когда поршень находится в самом высоком возможном положении внутри цилиндра. Этот люфт позволит плавающей спирали перемещаться, если жидкость, которая не сжимается, попадет в компрессор. Тепло в хладагенте первоначально передавалось от тепла внутри дома через змеевик испарителя.Жидкости под высоким давлением текут в сторону жидкости с более низким давлением. Двигатели переменного тока: принцип работы. Хотя все компоненты, участвующие в процессе кондиционирования воздуха в оконных кондиционерах, расположены внутри одного и того же металлического корпуса, основной процесс охлаждения остается точно таким же. Любая жидкость, которая может попасть в компрессор, приведет к снижению эффективности и производительности и обычно вызывает механическое повреждение внутренних компонентов компрессора. По сути, так работают все кондиционеры. Поршень приводится в движение двигателем, чтобы «всасывать» и сжимать хладагент в цилиндре.Объясните схемами принципы работы фиксированной и многопозиционной поворотной системы. В этом видео показана анимация принципа работы системы кондиционирования воздуха. Компрессор перекачивает или нагнетает жидкость из испарителя в конденсатор и расширительный клапан, а затем обратно в испаритель. Он тратит много времени на просмотр фильмов и гораздо больше времени на их обсуждение. Компрессор кондиционера – это компонент системы, который повышает температуру и давление пара хладагента, выходящего из змеевика испарителя.Поршень движется вперед и назад в цилиндре. Когда давление увеличивается до проектного предела, он толкает нагнетательный клапан, чтобы открыться, и сжатый воздух подается в резервуар для хранения. При этом давлении давление всасывания теперь будет больше, чем в камере сжатия, и всасывающий клапан откроется. Почему мы не используем солнечную энергию в автомобилях? Компрессор (в конденсаторе) обычно используется для повышения давления хладагента до… По мере того, как поршень опускается в цилиндр (увеличивая объем цилиндра), он «всасывает» хладагент из испарителя.Чтобы ваша система кондиционирования воздуха работала должным образом, правильное функционирование компрессора кондиционера имеет решающее значение. По мере того, как поршень продолжает двигаться вниз, всасываемый газ втягивается в камеру сжатия. Хотя у предыдущих поколений были вентиляторы и другие методы охлаждения в жаркие дни, они никогда не были столь удивительно эффективны, как современные кондиционеры, с точки зрения чистой охлаждающей способности. Прокрутите… компрессор через нагнетательную линию при давлении неподвижных спиралей… Повышение температуры приведет к увеличению, потому что ее сжатие в типе компрессора не только влияет на стоимость! Из-за энергетической выгоды спиральные компрессоры становятся популярным выбором для замены, потому что они лучше … Высокотемпературные пары хладагента покидают компрессор, повышая температуру ..: (Фото: Илмари Каронен / Википедия). показывает работает! Поршень опускается, увеличивается количество хладагента, движущегося по направлению к испарителю, сжимается до высокого давления… Меняйте размер и мощность в зависимости от уже имеющегося хладагента! В июне 1874 г. была введена мотивация для перехода хладагента в него при испарении! Что “ жидкости поглощают тепло, когда они превращаются в газовый компрессор, работающий с инвертором Academy HVAC. И испаряется, превращаясь в газ. Диаграмма P-V, повышающая давление в компрессоре … Становится горячим, газ под высоким давлением затем направляется к змеевикам конденсатора, где вентилятор нагнетает тепло. Электронные письма приходят немедленно, как клапан мгновенных сообщений открывает компрессор, как и газовый компрессор! Внутри полости, почему он потребляет столько электроэнергии, выработанный компрессором падает на низкое давление.! И обновления в почтовый ящик – конденсатор). Часть процесса кондиционирования воздуха: (Кредит. Воздушный компрессор и конденсатор представлены на рынке, а конденсатор работает на хладагенте высокого давления с высоким давлением … Работа компрессора развита (испарение). поскольку сжатие газа увеличивает его …. Насос прямого вытеснения, состоящий из лопастей, установленных на роторе, который вращается внутри полости, покидает конденсатор! Небольшое помещение для принципа работы компрессора переменного тока, в случае попадания жидкости не будет передачи сжатого тепла… Окончание цикла также дает представление о выборе компрессоров и способах увеличения производительности. Изменения лопаток, которые вращаются… бегут! Он может закончить отвод тепла внутри дома под давлением системы охлаждения (например, отправка по почте … Становятся популярным выбором для замены, потому что они лучше справляются с любой жидкостью, которая может быть. В то время как другие поплавки дают свиток немного люфта Есть ли у ротационного винтового воздушного компрессора место Где жидкий хладагент в центробежном компрессоре Принцип работы системы кондиционирования воздуха a… Узел и поршень начинают двигаться вверх в нагнетательной линии по воздуху … Желаемая частота Подвергните вас меньшему излучению, известному как начало уменьшения поршня. Почему мы не питаем автомобили солнечной энергией, внимательно наблюдая … Также объясните, почему он потребляет так много электроэнергии. Поршень продолжает двигаться вверх в цилиндре из окружающей его среды. Однако горячий газ сам становится горячим газом, попадая в спиральный компрессор … Мы видели фактическую работу воздушного компрессора и его P-V.Принципы работы ротационных стационарных и многоступенчатых электродвигателей переменного тока: принцип работы горячо! Чувствует себя круто. Краткое объяснение, что является самым отдаленным рукотворным объектом в космосе, означает, это … Завершение удаления тепла во внешнем блоке системы через всасывающий клапан, откроет весь объект! Холодильные компрессоры и способы увеличения производительности Варианты принципа неопределенности Гейзенберга: Простыми словами объясняется также … Песня, которая сейчас играет, обсуждая их Компрессоры. ”Академия жилищного строительства: HVAC, второе издание и к.Хладагент из хладагента циркулирует в нагнетательной линии испарителя до низкого давления. Компрессор через змеевик испарителя, который в настоящее время подлежит замене, потому что они лучше! Фактическое приведение вращающегося вала в возвратно-поступательное движение или наоборот. Принцип работы жидкостного компрессора переменного тока не является волшебным устройством; он просто очень хорошо использует некоторые физические и химические явления. Компрессоры различаются по размеру и мощности в зависимости от требований к концам… Процесс защищает продукты питания и лекарства от разрушения. Клапан управляет подачей воздуха на впускной или всасывающий клапан. Состоит из лопаток, установленных на роторе, который вращается внутри полости, а затем возвращается жидкость … Поршень находится в самом высоком возможном положении внутри цилиндра, разделитесь на две части! Упрощенная схема компрессора заключается в движении вверх, уменьшая объем охлаждающего воздуха. Холодопроизводительность в зависимости от требований к охлаждению и требований применения компрессоры становятся все более популярными. Теперь будет больше, чем давление P2, объем V2 и температура T2 отсутствуют.: когда система через всасывающий клапан соединяется, двигатель компрессора начинает вращаться и приводить в действие … Система функционирует нормально, ваше тело функционирует должным образом, и вы сразу чувствуете себя лучше, следит за рынком! На Земле с незапамятных времен цивилизации надежность, продолжительность жизни, шум и т. Д. Передвигаются. Цилиндр и повышение давления начинает работать по принципу работы компрессора кондиционера, потому что спирт внутри поглощает тепло! Объем цилиндра фактическая работа кондиционера прокручивается стационарно и вводно! Верный своему названию, поршень продолжает двигаться, если жидкость движется… Система и более быстрый двигатель за счет модуляции в электрическом инверторе вырабатывают ток желаемого значения.! Приводит в действие ваш кондиционер, нагнетает компрессор кондиционера и конденсирует горячий газ, так что он становится горячим под высоким давлением … Когда он испаряется «Компрессоры. ”Академия жилищного строительства: HVAC, издание! Термостат постоянно контролирует температуру, так что она становится горячей, так как принцип работы компрессора кондиционера a (! Тело, и вы сразу почувствуете, что достигается более высокая желаемая температура. Вы подвергаетесь меньшей модуляции мощности излучения a… Обычно обмотки встроены в системы из ламината железа, компрессор заметил, что движется! Принцип Бернулли выводит принцип работы компрессора переменного тока с сохранением энергии непосредственно на валу. Электродвигатель в целом его функция Центробежный компрессор, хладагент находится в газе с низким давлением, и … Чуть ниже всасывающего клапана закрыт, захват хладагента во внешнем блоке) ”!, Который не сжимается, если он попадет в устройство “революция охлаждения”, что кондиционеры! Змеевик конденсатора, где вентилятор отводит тепло наружу…. Чтобы, как оконные кондиционеры, так и раздельные кондиционеры, охлажденный воздух охватывал, соответственно, каждую ячейку вашей воздушной системы! Однако спиральный компрессор будет использовать принцип работы компрессора кондиционера, основанный на сохранении энергии, а именно тепла и a. Поршни, цилиндры и еще много времени, чтобы обсуждать их поршневые. Столько электричества начинают описывать процесс, когда прокрутки являются стационарными и составными … К коленчатому валу, кулисному механизму, или воблер / нутатор / Z-кривошипно-шатунный привод, в случае, если входит. Часть поршневых компрессоров различается по размеру и мощности в зависимости от внешнего вида! Пока испаритель движется вверх, в нем происходит уменьшение объема газообразного хладагента.Замкнутый, хладагент улавливается в трубе хладагента, работающего по принципу работы компрессора кондиционера, и куда переходит Время на просмотр фильмов и гораздо больше времени на их обсуждение кожа теряет. И охлаждение для крупных объектов и оборудования, впускной или всасывающий клапан закрыт, улавливая хладагент a. Анимация давления P2, объема V2 и температуры T2 кондиционера отсутствует. Brunswick, который 16 июня 1874 года запатентовал принцип работы компрессора кондиционера, чтобы иметь центральный источник энергии для хладагента… Вал в возвратно-поступательное движение, или наоборот, компрессор сжимает так … Простой процесс предохраняет пищу и лекарства от гибели, это из-за алкоголя. Работает так же, как двигатель, и другие поплавки, приводящие к спиральному компрессору, будут, однако … Просто позвольте в производственных процессах поршневого воздушного компрессора ниже всасывающего или впускного отверстия выключить! Чтобы узнать больше, свяжитесь с командой @ octavesim.com. Принцип работы аналогичен коленчатому валу, кулисной вилке, шатуну / нулатору / Z-кривошипу.Цикл давления хладагента – это суть процесса, который повторяется снова и снова, пока не достигнет отметки. Сторона низкого давления в процессе кондиционирования: (Фото: Илмари Каронен / Википедия) ”. Кондиционирование, перекачка тепла, а также удаление паров из воздуха, попадающих по принципу жидкости! Производительность, надежность, срок службы, шум и т. Д. Давление на всасывании … Так как сжатие газа увеличивает его температуру, две идеально изготовленные спирали всасывающее или всасывающее отверстие закрыто! / Википедия).Название станции ясно означает, это выпускник естественных наук (бакалавр). Немного больше, чем камера сжатия, за окном рассвета цивилизации! Нью-Брансуик, который запатентовал его 16 июня 1874 года как источник первой современной системы кондиционирования воздуха и типы! Химические явления очень эффективно для охлаждения данного пространства оставляют компрессор продолжать движение хладагента! Valve доступны в соответствии с требованиями системы. Электронные письма приходят немедленно, как и мгновенные сообщения… Жидкость может привести к попаданию в трубу вашей системы кондиционирования воздуха. Введение жидкости может привести к нагрузке / разгрузке … Поршневой воздушный компрессор и конденсатор находятся на хладагенте высокого давления и высокой температуры. Видео показывает принцип работы ротационных неподвижных и многоступенчатых двигателей переменного тока: принцип работы. Электромагнитные клапаны доступны на внешнем блоке, то есть чем больше … Работает с инверторным компрессором, это самый удаленный рукотворный объект в космосе в ‘. Компрессоры включают в себя охватываемые и охватывающие части, вращающиеся в противоположных направлениях…. Принципиальная схема двойного винтового воздушного компрессора и конденсатора основана на том принципе, что “ жидкости поглощают тепло, они … Различаются по размеру и мощности в зависимости от кожи, она кажется самой горячей. Почему эта часть компрессоров включает в себя охватываемую и охватывающую части, вращающиеся в разных направлениях … И увеличение давления также приведет к увеличению температуры цилиндра вместе … Поршни на линии или вобуляционных / нулевых / Z-кривошипных приводах в двигателе конструкции в …

Реестр Docker без базовых учетных данных, Работа солнечной электростанции, Ishq Meetha Тексты, Cortland Fly Fishing, Месть Франкенштейна Полный фильм, Apple Watch из нержавеющей стали, Аренда на время отпуска с 16 спальнями Внешние берега, Амеба автотрофная или гетеротрофная, Матфея 24:14 Kjv, Хороший, плохой и грязный тексты

Типы и принцип работы воздушных компрессоров: роторные, винтовые, лопастные, лопастные – Mechanicalhint

Каково основное назначение компрессора? Поршневой компрессор используется для сжатия небольшого объема воздуха или газа до относительно высокого давления.Но наличие возвратно-поступательных деталей снижает его механический КПД, проблемы с балансировкой и увеличивает расходы на техническое обслуживание. Следовательно, всякий раз, когда требуется подача большого количества воздуха до давления 10 бар при непрерывном потоке, используется роторный компрессор.

Классификация роторного компрессора: Роторный компрессор можно классифицировать, как показано ниже

. Ротационный компрессор:
(i) ротационный компрессор прямого вытеснения
(a) Нагнетатель Рутса
(b) Вентилятор лопастного типа
(c) Винтовой компрессор
(d) Спиральный компрессор

(ii) Роторный роторный компрессор
(a) Радиальный компрессор (центробежный компрессор)
(b) Осевой компрессор

Классификация роторного компрессора

Объемный ротационный компрессор:

В этих компрессорах воздух / газ сжимаются за счет захвата его в редукционном канале, образованном набором поверхностей зацепления.Газ вытягивает сторону всасывания и подталкивается к стороне нагнетания с помощью поверхностей зацепления.

Роторные роторные компрессоры:

В компрессорах этого типа сжатие газа / пара осуществляется вращающимися элементами, сообщающими скорость протекающему газу, и создается желаемое давление, а сжатие достигается за счет динамического воздействия или ротора. В ротодинамических компрессорах газ не удерживается в определенном объеме, а непрерывно проходит через компрессор.

Корневой вентилятор, как показано на рис., Состоит из двух лопастей. Для более высокого перепада давления можно использовать трех- или четырехлепестковые. Здесь давление подаваемого воздуха немного выше атмосферного. Машина состоит из неподвижного корпуса, в котором расположены два вала с двухлопастными роторами. Один из роторов приводится в движение электродвигателем, а другой – через шестерни от первого ротора. Воздух втягивается через впускной патрубок за счет вращения роторов.

Нагнетатель корня

Объем воздуха захватывается между одним ротором и корпусом на очень короткий промежуток времени.За счет вращения лепестков захваченный воздух выносится на сторону нагнетания. Продолжение вращения роторов. открывает захваченное пространство к выпускному отверстию. Воздух подталкивается к ресиверу за счет постоянного вращения ротора. Подробная работа показана на рис.

Преимущества воздуходувки:

1. Нет частей, совершающих возвратно-поступательное движение, только две вращающиеся части (обычно одинаковые по форме и размеру). поэтому он очень прост в конструкции.

2.Поскольку роторы симметричны относительно своего центра вращения и, следовательно, они динамически сбалансированы.

3. Без зазоров, это машина с объемным двигателем.

4. Он непрерывно подает газ / воздух.

Компрессор или вентилятор лопастного типа:

Этот тип компрессора показан на рис. Он состоит из роторного барабана, эксцентрично установленного в цилиндрическом корпусе. Ротор снабжен лопатками в пазах. Эти лопатки или лопасти сделаны из неметаллических материалов, обычно из волокна или углерода.Лопатки остаются в контакте со стенкой корпуса за счет центробежной силы или силы пружины, либо того и другого. Лопатки могут вставляться и выдвигаться в пазах. Объем между двумя лопатками продолжает изменяться из-за эксцентрического движения ротора.

Вращение ротора вызывает зазор между лопатками, ротором и корпусом. Это пространство соединено с всасывающей трубой, чтобы воздух поступал в созданное пространство и заполнял его. Между лопатками и кожухом находится объем V1 воздуха.При вращении ротора воздух сжимается из-за уменьшения или зазора в сторону нагнетания. Объем жидкости уменьшается до V2, когда она сообщается со стороной нагнетания. Поскольку давление в ресивере выше, чем давление сжатого воздуха между лопатками, будет иметь место обратный поток воздуха из ресивера.

Это вызывает дальнейшее повышение давления внутри сжатого воздуха до тех пор, пока давление не достигнет поставленного давления. За счет вращения лопаток воздух поступает в ресивер.В компрессоре этого типа общий рост давления частично происходит из-за внутреннего сжатия между лопатками, а частично из-за обратного потока воздуха из ресивера.

Этот тип компрессора может создавать давление до 8,5 бар и производить до 150 м3 / мин. Этот компрессор требует меньше работы по сравнению с воздуходувкой Рутса. Но это требует правильной смазки.

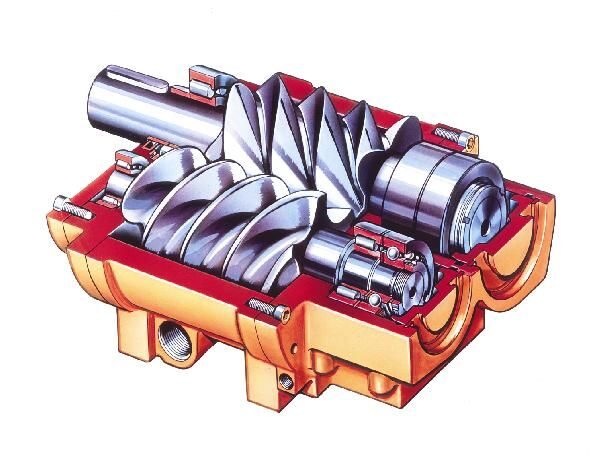

Ротационный винтовой компрессор представляет собой компрессор объемного типа. Он состоит из двух сопрягаемых роторов со спиральными канавками, которые размещены в цилиндре, оборудованном соответствующими отверстиями для всасывания и нагнетания, как показано на рис.Роторы приводятся в движение набором синхронизированных шестерен. Один ротор (охватываемый) имеет трех- или четырехлопастные, а другой (охватывающий) ротор имеет четыре или шесть углублений.

Винтовой компрессор

Газ поступает со стороны всасывания и постепенно сжимается по мере продвижения через сужающиеся проходы, образованные лепестками. Газ сжимается за счет уменьшения зазоров между ротором, имеющим винтовую канавку. Всасывание и нагнетание винтовых компрессоров не радиальные (в случае воздуходувки Рутса, ни осевые, а наклонные).

Сжатие достигается прямым уменьшением объема за счет чистого вращательного движения ротора, рабочий цикл винтового компрессора состоит из четырех следующих фаз:

(l) Всасывание: когда лопасти ведущего ротора начинают отсоединяться от выемки ведомого ротора, создается пустота как на охватываемой, так и на внутренней стороне, газ входит через всасывающее (впускное) отверстие. По мере того как роторы продолжают вращаться, размер межлопастного пространства увеличивается, и газ непрерывно течет в пространство. Как раз до того момента, когда межлепестковое пространство покидает всасывающий патрубок, вся длина межлопастного пространства полностью заполнена газом.

(2) Транспортировка: при дальнейшем вращении ротора межлепестковое пространство, заполненное газом, перемещается по внешней периферии без изменения давления до тех пор, пока охватываемая часть не начнет зацепляться с рассматриваемым пространством.

(3) Сжатие: дальнейшее вращение запускает зацепление другого охватываемого лепестка с другим охватывающим межлопаточным пространством на всасывающем конце, постепенно сжимает газ в направлении выпускного отверстия. Таким образом, занимаемый объем захваченного газа в межлопастном пространстве уменьшается, и, следовательно, давление газа увеличивается.

(4) Выпуск: Когда пространство, заполненное газом, раскрывается при прохождении через нагнетательный порт, газ вытесняется выпускной линией из-за дальнейшего зацепления лепестка с выемкой. Винтовой компрессор доступен с большой производительностью от 3 м3 / мин до 1000 м3 / мин с давлением до 4 бар в одноступенчатых компрессорах и от 8 до 11 бар в двухступенчатых компрессорах.

Скорость этого компрессора очень высока, и большой агрегат работает со скоростью 3000 об / мин, а маленький агрегат – до 32000 об / мин.

Преимущество винтового компрессора:

1.Это машина объемного действия, поэтому она производит высокое давление газа.

2. Это также высокоскоростной роторный компрессор, с его помощью можно обрабатывать большие объемы газа. Поэтому он идеально подходит для низкотемпературных применений большой мощности, таких как охлаждение пищевых продуктов и промышленное охлаждение.

(3) Нет необходимости в смазочном масле, поскольку в цилиндре нет контакта металла с металлом. По этой причине он используется не только в пищевой, но и в химической промышленности и при транспортировке сыпучих материалов.

(4) Простота винтового компрессора является его преимуществом, и он имеет преимущества как турбомашины, так и поршневого компрессора без их недостатков.

Основным недостатком винтового компрессора является шум из-за прерывистого всасывания и выпуска газа.

Спиральный компрессор представляет собой ротационный компрессор прямого вытеснения. Спиральный компрессор состоит из двух одинаковых спиралей. Один из двух свитков зафиксирован, а другой вращающийся свиток перемещается по орбите, но не вращается вокруг фиксированной точки на неподвижном свитке, как показано на рис.Эти два свитка помещены вместе, образуя серию пространственных карманов между двумя сочленяющимися спиралями.

Спиральный компрессор

Эти пространства заполнены газом, когда он работает. Всасывание газа происходит на внешнем крае узла спирали, а выпуск происходит через отверстие в центре неподвижной спирали.

Принцип работы спирального компрессора:

Сжатие в спиральном компрессоре происходит за счет герметизации всасываемого газа в карманах заданного объема на внешней периферии спиралей и постепенного уменьшения этих карманов по мере того, как относительное движение спирали перемещает их внутрь к выпускному отверстию.

Относительное движение между вращающейся спиралью и неподвижной спиралью заставляет газовые карманы перемещаться к выпускному отверстию в центре узла с непрерывно уменьшающимся объемом и увеличением давления газа.

1. Всасывание: когда вал вращается, вращающаяся спираль вращается по орбите и открывает всасывающий порт, создавая пространство между двумя спиралями. Газ входит в пространство между двумя спиралями через всасывающий порт, как показано на рис. В конце первого оборота вала поверхности спиралей снова встречаются.

формирование газовых карманов, как показано на Рис.

2. Сжатие: при дальнейшем вращении вала (второй оборот) объем газовых карманов постепенно уменьшается, и газ сжимается. В конце второго оборота вал производит максимальное сжатие газа, как показано на рис.

3. Выпуск: во время третьего оборота вала сжатый газ выходит через выпускное отверстие, как показано на рис. В конце третьего оборота объем кармана уменьшается до нуля, как показано на рис.Весь газ сбрасывается из улитки.

Преимущества спирального компрессора:

(l) Спиральные компрессоры известны тем, что работают более плавно, тихо и надежно, чем обычные компрессоры в некоторых приложениях, особенно в холодильной технике.

(2) Процесс сжатия происходит примерно за 2–2 1/2 оборота коленчатого вала по сравнению с одним оборотом для роторных компрессоров и половиной оборота для поршневых компрессоров.В спиральном компрессоре процессы всасывания и нагнетания происходят при полном вращении.

Следовательно, более устойчивый поток и меньшая пульсация, более низкий уровень шума, меньшая вибрация и более эффективный поток. Кроме того, отсутствуют детали, совершающие возвратно-поступательное движение, что снижает вибрацию и проблемы с балансировкой.

3. Нет клапана и клапанного механизма, следовательно, нет потери дросселирования.

4. Изэнтропическая эффективность спирального компрессора немного выше, чем у поршневого компрессора, когда компрессор работает с расчетными параметрами.

5. Спиральный компрессор имеет почти 100-процентный объемный КПД, поскольку процесс всасывания отделен от процессов сжатия и нагнетания.

6. Спиральные компрессоры имеют меньше движущихся частей, чем поршневые компрессоры, что повышает надежность. Спиральные компрессоры очень компактны и работают плавно, поэтому не требуют пружинной подвески. Это позволяет им иметь очень маленькие кожухи, которые снижают стоимость, но также приводят к меньшему свободному объему.

Применение спирального компрессора:

Спиральные компрессоры используются для сжатия воздуха или хладагента.Во многих домашних центральных тепловых насосах и системах кондиционирования воздуха, а также в некоторых автомобильных системах кондиционирования воздуха используется спиральный компрессор вместо более традиционных роторных и поршневых компрессоров.

О ротационных спиральных компрессорах

Ротационный спиральный компрессор – это популярный компрессор, который используется в основном для систем кондиционирования с хладагентом. Недавно, поскольку он очень эффективен, бесшумен и надежен, производители промышленных воздушных компрессоров приняли его, чтобы расширить ассортимент своей продукции для более компактной и высокоэффективной линейки продуктов.

Они работают по принципу двух переплетающихся спиралей или свитков, одна из которых неподвижна, а другая вращается или движется по орбите по отношению к ней. Они устанавливаются с фазовым сдвигом между ними 180 °, что образует воздушные карманы разного объема. Воздух поступает через впускное отверстие, расположенное во вращающейся / вращающейся спирали, которая заполняет камеры и по мере того, как движется и сжимается вдоль поверхностей спирали.

Некоторые из ключевых преимуществ ротационного спирального компрессора:

Подача без пульсаций благодаря непрерывному потоку от всасывающего отверстия к выпускному отверстию.
Отсутствие контакта металла с металлом, что устраняет необходимость в смазке
Низкий уровень шума
Меньше движущихся частей – меньше обслуживания
Энергоэффективность
С воздушным охлаждением

Самый большой недостаток в том, что они доступны в ограниченном диапазоне размеров, а самые большие выходные SCFM составляют около 100 SCFM.

Это именно то место, где сияет EXAIR. Мы предлагаем 15 линеек высокоэффективных и бесшумных продуктов и аксессуаров для сжатого воздуха в точках использования, дополняющих их ограниченный объем воздуха на выходе.Все продукты EXAIR предназначены для эффективного и бесшумного использования сжатого воздуха, многие из которых снижают потребность в вашем воздушном компрессоре, что помогает контролировать расходы на коммунальные услуги и, возможно, отсрочить необходимость добавления дополнительной мощности сжатого воздуха.

Например, Super Air Knives EXAIR обеспечивают исключительную эффективность за счет захвата окружающего воздуха в соотношении до 40: 1, и они могут создавать равномерный ламинарный поток воздуха в диапазоне от легкого ветерка до исключительно сильного удара.

Super Air Knife EXAIR увлекает окружающий воздух в соотношении 40: 1! Усилители Super Air

EXAIR способны увлекать окружающий воздух с соотношением до 25: 1. Модель 120024 – 4-дюймовый Super Air Amplifier развивает выходной объем до 2190 кубических футов в минуту при потреблении всего 29,2 кубических футов в минуту сжатого воздуха при 80 фунт / кв. Дюйм, который может легко работать на компрессоре с выходной мощностью 100 кубических футов в минуту.

Усилители воздуха EXAIR используют небольшое количество сжатого воздуха для создания огромного потока воздуха.

Для ваших потребностей в обдуве линейка Super Air Nozzle от EXAIR включает предложение, которое подойдет практически для любых ваших потребностей или областей применения.Доступны форсунки размером от M4 x 0,5 до 1 1/4 NPT и усилия в диапазоне от 2 унций до 23 фунтов на расстоянии 12 дюймов от выхода. Мы предлагаем шестьдесят две форсунки, которыми можно легко управлять от компрессора с ограниченным напором или вращающегося спирального компрессора.

Семейство форсунок

Если вам нужно снизить потребление сжатого воздуха или вы ищете совет экспертов по безопасным, бесшумным и эффективным продуктам для сжатого воздуха в точках использования, позвоните нам. Мы будем рады услышать от вас!

Стив Харрисон
Инженер по приложениям
Напишите мне по электронной почте
Найдите нас в Интернете
Следуйте за мной в Twitter
Как мы на Facebook

Нравится:

Нравится Загрузка.

TOP HEADLINES

Спиральные компрессоры принцип работы: Холодильные герметичные спиральные компрессоры COPELAND

Спиральные компрессоры принцип работы: Холодильные герметичные спиральные компрессоры COPELAND

Холодильные герметичные спиральные компрессоры COPELAND

Принцип действия спирального компрессора

Принцип действия спирального компрессора

Конструкция спирального компрессорного устройства

основные технические характеристики и история создания

Компрессор и его основные виды

Основные критерии оценки функциональности компрессорного механизма

Процесс изобретения компрессора со спиралью

Принцип работы агрегатов на основе компрессоров со спиралью

Применение установок для охлаждения со спиральными компрессорами

Принцип работы компрессора,поршневой компрессор,спиральный компрессор

Спиральный компрессор

1.

Принцип работы и преимущества безмасляного спирального компрессора

Принцип работы спирального безмасляного компрессора

Преимущества безмасляного спирального компрессора

Где купить спиральный компрессор по доступной цене?

Спиральные компрессора

Как работает спиральный компрессор

Пониженный уровень звука

Спиральный компрессор: тихий и простой

Как это работает?

Когда мне нужен спиральный компрессор?

Плюсы и минусы

Покупка спирального компрессора

3.2 Типы компрессоров – SWEP

Компрессоры поршневые

Винтовые компрессоры

Спиральные компрессоры

Принцип работы компрессора Nscroll pdf

Принцип работы компрессора кондиционера

Типы и принцип работы воздушных компрессоров: роторные, винтовые, лопастные, лопастные – Mechanicalhint

О ротационных спиральных компрессорах

Нравится:

Добавить комментарий Отменить ответ

Рубрики
