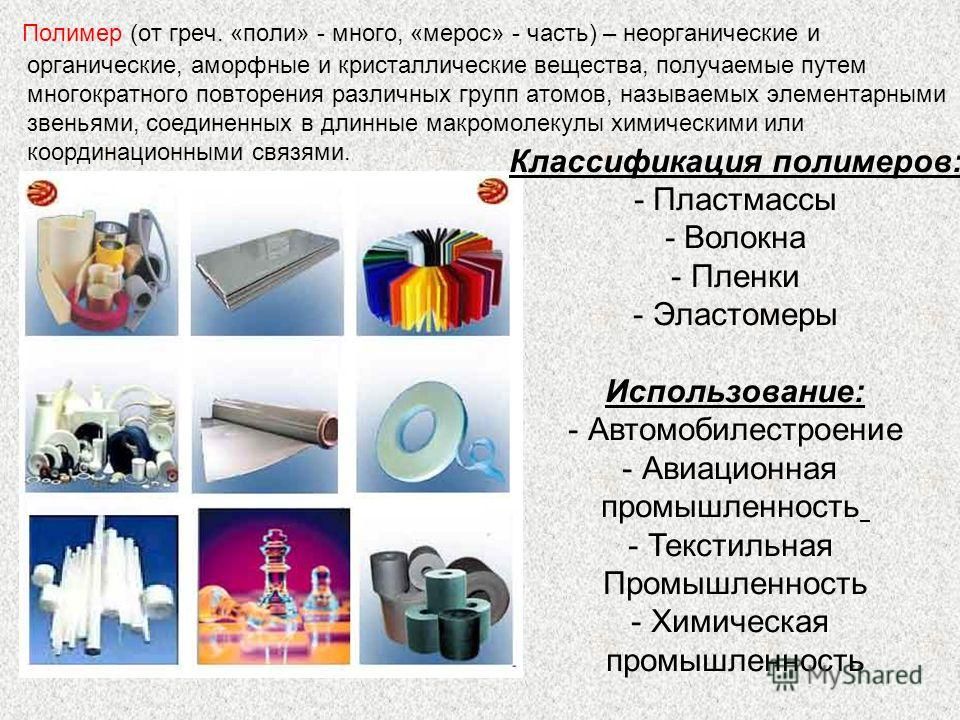

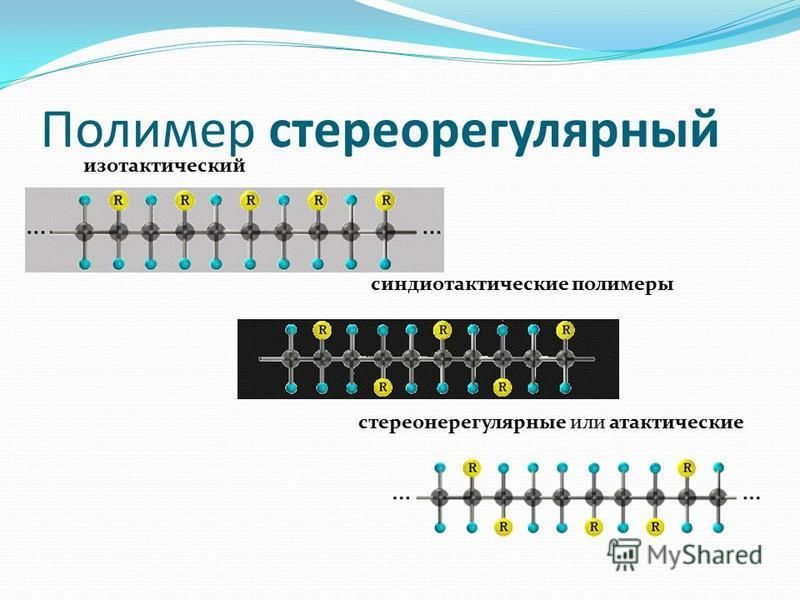

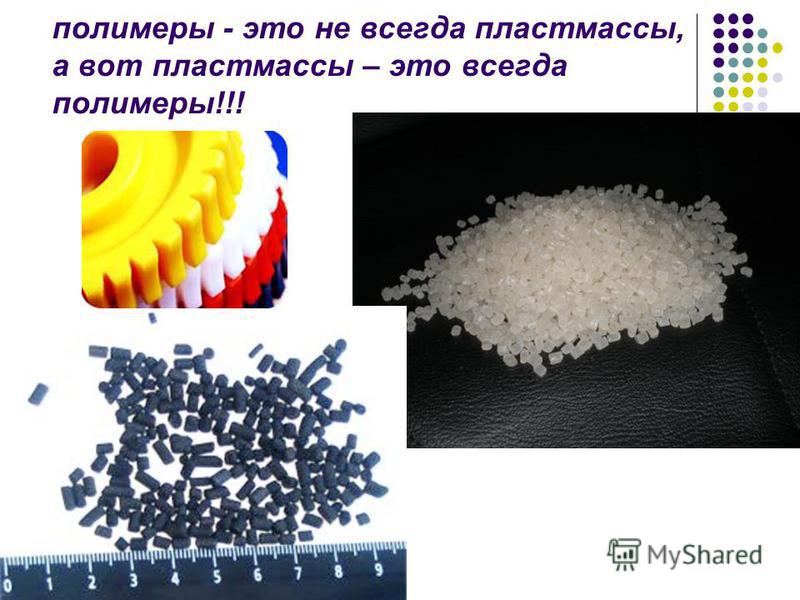

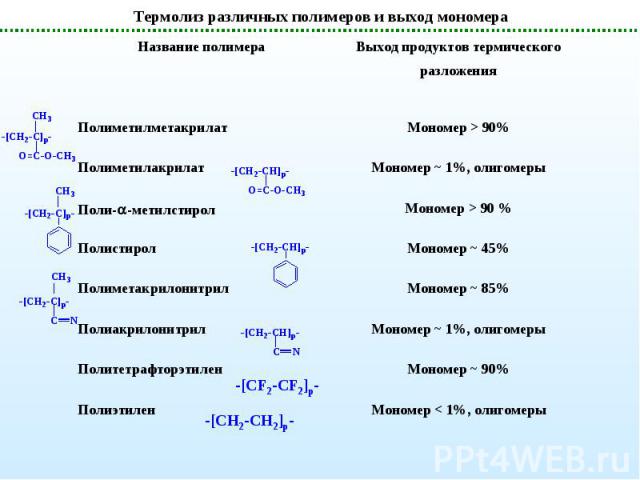

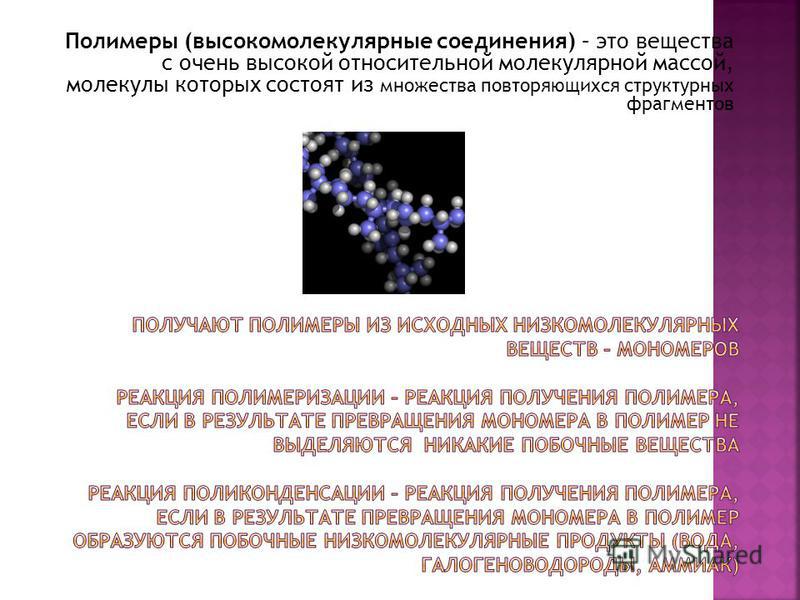

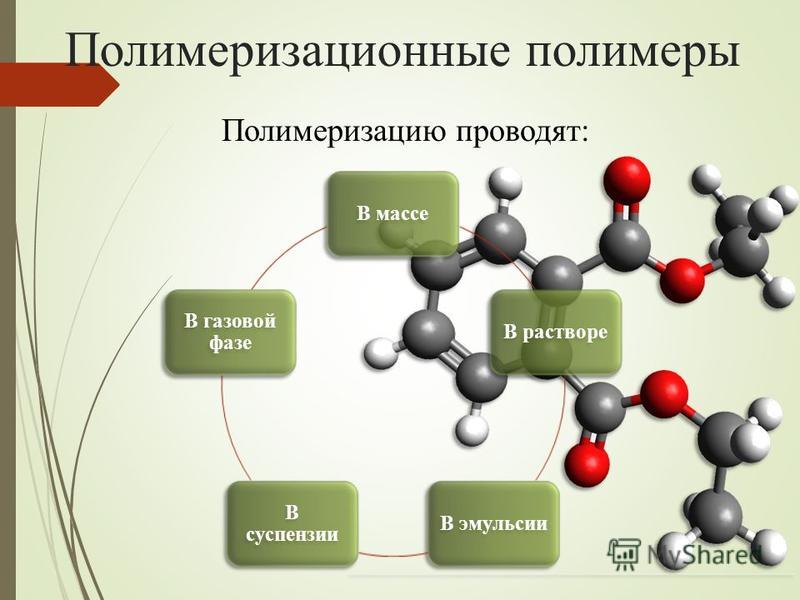

Список полимеров: Классификация полимеров по происхождению и строению | ПластЭксперт

alexxlab | 20.08.1987 | 0 | Разное

Онлайн справочник пластика и полимеров на сайте e-plastic.ru

актуальные темы форума:

Экструзия, оборудование что лучше рассматривать? Если вдруг вы что позабыли, загляните в ремонтный альбом Красный прозрачный PC KuASY 1400/250 Клей для деталей из ЭВА и ПП Удлинение тэп Всё, что касается выдува ПЭТ бутылок

Перейти на форум Перейти на форум

евро/тонна

Вход / Регистрация

org/BreadcrumbList”>
• Главная
• Справочник

Специалистам Потребителям Справочник Словарь терминов

Eng-Rus словарь специалиста

IBC контейнеры

Rus-Eng словарь специалиста

АБС – пластик

БОПС – самый актуальный материал для формования контейнеров и коррексов

Вспенивающийся полистирол

Геосетки из ПЭФ и стеклосетки: сравнительный анализ

ГОСТ 10456-80 Пластмассы. Метод определения поведения пластмасс при контакте с раскаленным стержнем

ГОСТ 10587-84 Смолы эпоксидно-диановые неотвержденные. Технические условия

ГОСТ 10767-98 Термопластавтоматы и реактопластавтоматы однопозиционные. Основные параметры и размеры. Нормы точности

ГОСТ 11262-80 Пластмассы. Метод испытания на растяжение

ГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов

ГОСТ 13744-87 Фторопласт-3. Технические условия

ГОСТ 14916-82 Дробилки. Термины и определения

ГОСТ 15088-83 Пластмассы. Метод определения температуры размягчения термопластов по Вика

ГОСТ 16310-80 Соединения сварные из полиэтилена, полипропилена и винипласта

ГОСТ 16336-77 Композиции полиэтилена для кабельной промышленности

ГОСТ 16337-77 Полиэтилен высокого давления

ГОСТ 16338-85 Полиэтилен низкого давления

ГОСТ 18108-80 Линолеум поливинилхлоридный на теплозвукоизолирующей подоснове. Технические условия

ГОСТ 18599-83 Трубы напорные из полиэтилена

ГОСТ 19109-84 Пластмассы. Метод определения ударной вязкости по Изоду

ГОСТ 19111-77 Изделия погонажные поливинилхлоридные. Технические условия

ГОСТ 19487-74 Пигменты и наполнители неорганические. Термины и определения

ГОСТ 20282-86 Полистирол общего назначения. Технические условия

ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия

ГОСТ 20916-87 Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол. Технические условия

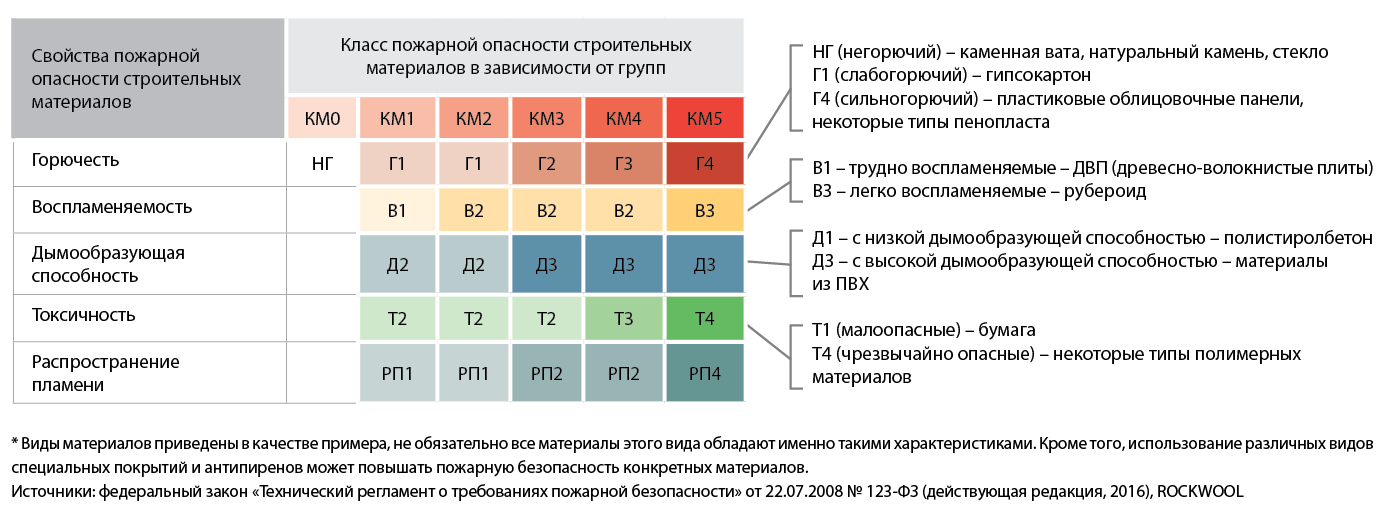

ГОСТ 21207-81 Пластмассы. Метод определения воспламеняемости

ГОСТ 21793-76 Пластмассы. Метод определения кислородного индекса

ГОСТ 22689.0-89 Трубы полиэтиленовые канализационные и фасонные части к ним

ГОСТ 24105-80 Изделий из пластмасс. Термины и определения дефектов

ГОСТ 24632-81 Материалы полимерные. Метод определения дымообразования

ГОСТ 24944-81 Пленка поливинилхлоридная отделочная. Технические условия

ГОСТ 25621-83 Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26996-86 Полипропилен и сополимеры пропилена

ГОСТ 27358-87 Прессформы для изготовления изделий из пластмасс. Общие технические условия

ГОСТ 28157-89 Пластмассы. Методы определения стойкости к горению

ГОСТ 30307-95 Мастики строительные полимерные клеящие латексные. Технические условия

ГОСТ 30535-97 Клеи полимерные. Номенклатура показателей

ГОСТ 4647-80 Пластмассы. Метод определения ударной вязкости по Шарпи

ГОСТ 4650-80 Пластмассы. Методы определения водопоглощения

ГОСТ 5960-72 Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей

ГОСТ 8728-88 Пластификаторы. Технические условия

ГОСТ 9.710-84 Старение полимерных материалов. Термины и определения

ГОСТ Р 50962-96 Посуда и изделия хозяйственного назначения из пластмасс. Общие технические условия

ГОСТ Р 51760-2001 Тара потребительская полимерная. Общие технические условия

Готовые жесткие ПВХ композиции: за и против

Двухслойные гофрированные трубы из полимеров – штурм новых рубежей

Исследование рынка фторополимеров

Компаунды на основе ПЭТФ

Кто будет формировать спрос на нетканый геотекстиль

Кто займется производством эмульсионного ПВХ

Литература (Практика)

Литература (Теория)

МДФ плиты в России: рынок ждет инвесторов

Мировой рынок АБС-пластика

Мировой рынок диоксида титана

Мировой рынок карбамида

Мировой рынок МДФ плит

На пути к импортозамещению: Пленки с твист-эффектом

На российском рынке актуально появление новых производителей практически всех видов теплоизоляции

На российском рынке актуально появление новых производителей практически всех видов теплоизоляции

Новые технологии для производства полиолефинов

Обозначения полимеров

Окисление атактического полипропилена: бизнес на отходах

Отрасль производства пластмасс в Китае

ПВХ (PVC)

Пенопласты

Пенополипропилен: свойства и прогноз спроса

Перспективы производства гигиенических изделий в России

Полиамид

Поликарбонат

Поликарбонат

Полипропилен

Полистирол

Полиуретаны

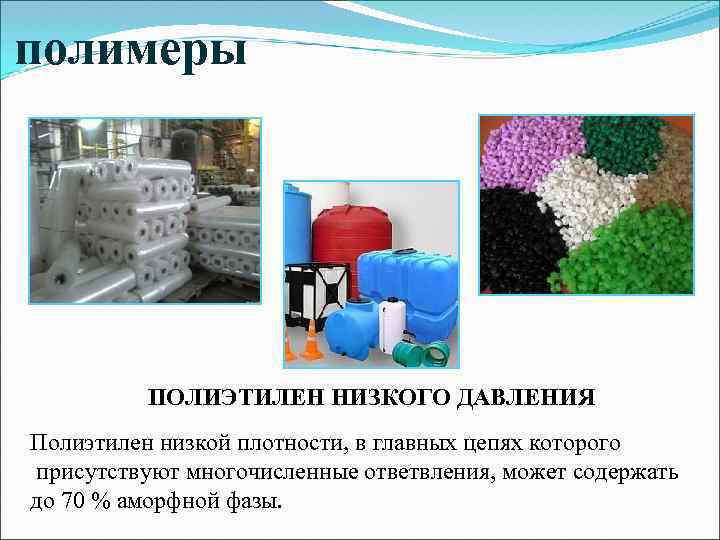

Полиэтилен

Производители Пластмасс

Производители ТПА

ПЭВД будет вытеснен линейным полиэтиленом

ПЭТ

Российскому рынку нужны формовщики тортниц

Россию ожидает бум производств многослойной термоусадочной пленки

Рост спроса на гибкую упаковку требует новых производителей

Рынок АБС-пластика в 2010 году: спрос превышает предложение

Свойства полимеров

Спанбонд: время замещать импорт?

Спанлейс: технология производства, свойства и области применения

Станет ли Россия экспортером полиолефинов?

Стеклопластики

Тенденции мирового рынка ПВХ-пластикатов

Теплоизоляция из экструдированного пенополистирола

Технология производства ламинированных напольных покрытий

Фторопласты

Цена входа на рынок вторпереработки в Украине

Наши публикации в соцсетях:

Полимерные материалы и технологии – журнал

Индексирование: Список ВАК (26 января 2018 г.

-), Список РИНЦ (1 января 2015 г.-)

Период активности журнала: не указан

• Сайт журнала: http://mpri.org.by/izdaniya/pmt
• Издательство: Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси
• Местоположение издательства: Гомель, Беларусь
• Аннотация:

  «ПОЛИМЕРНЫЕ МАТЕРИАЛЫ И ТЕХНОЛОГИИ» – рецензируемый международный научно-технический журнал, в котором освещаются результаты фундаментальных и прикладных исследований по следующим направлениям: – полимерное материаловедение; – физико-химические основы получения, модифицирования и переработки материалов на основе синтетических и природных полимеров; – механика и физико-химия полимерных материалов и полимерных композитов; – расчет и конструирования изделий и технологической оснастки, моделирование процессов переработки полимеров; – методы и приборы для анализа структуры и свойств полимеров, методы управления качеством и надежностью полимерных изделий; – практическое использование полимеров и композитов на их основе в машиностроении, химической, нефтяной, лакокрасочной, электронной, медицинской и других отраслях промышленности; – экономические и экологические проблемы промышленного производства полимеров и эксплуатации изделий из них.

  В журнале также публикуются тематические обзоры и рецензии на новые книги; сообщения о важнейших событиях в различных областях науки и техники как в Беларуси, так и за рубежом; информация о проводимых в мире конференциях и выставках; сведения о новых эффективных технических решениях; реклама новых технологий, оборудования, приборов, материалов, методов испытаний. Журнал рассчитан на широкие круги работников промышленных предприятий и фирм, научно-исследовательских учреждений, высших учебных заведений, конструкторских и проектных организаций, заводских лабораторий.
• Добавил в систему: Каблов Евгений Николаевич
• ISSN: 2415-7260 (Print)

Редколлегия

---

• Кудрявцев Ярослав Викторович, с 1 января 2015

Статьи, опубликованные в журнале

---

• • 2020 НОВЫЕ ПОЛИМЕРНО-ВОЛОКНИСТЫЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ С ИММОБИЛИЗОВАННЫМ АНТИСЕПТИКОМ КАТАПОЛОМ
  • Караваева Анна Владимировна, DUBKOVA V. I., PANARIN E.F., SOLOVSKIY M.V., BELYASOVA N.A., Маевская О.И.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 6, № 1, с. 54-65 DOI
• • 2020 НОВЫЕ ПОЛИМЕРНО-ВОЛОКНИСТЫЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ С ИММОБИЛИЗОВАННЫМ АНТИСЕПТИКОМ КАТАПОЛОМ
  • КАRAVAEVA A.V., DUBKOVA V. I., PANARIN E.F., SOLOVSKIY M.V., BELYASOVA N.A., МAEVSKAYA O.I.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 6, № 1, с. 54-65 DOI
• • 2019 Новые представления о связи химического строения и трения трибостабильных термостойких термопластов
  • Краснов А.П., Наумкин А. В.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 5, № 4, с. 5-5
• • 2018 Влияние пост-отверждения на теплостойкость стеклоармированных материалов на основе гибридного эпоксисодержащего связующего
  • Яковлев Ю.Ю., Галигузов А.А., Тихонов Н.А., Малахо А.П., Минчук С.В.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В. А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 4, № 3, с. 44-50
• • 2018 Изучение характера разрушения углеродных волокон в процессе их экструзионного компаундирования с термореактивным связующим: виды разрушений
  • Галигузов А.А., Яковлев Ю.Ю., Малахо А.П., Минчук С.В.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 4, № 2, с.  61-69
• • 2017 Новое связующее для минераловатных теплоизоляционных и огнезащитных материалов
  • Левичев А.Н., Валецкий П.М., Павлюкович Н.Г., Сторожук И.П.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 3, № 1, с. 78-81
• • 2017 Пленочные композиты на основе поли-винилового спирта и гидроксиапатита
  • Мусская О. Н., Крутько В.К., Кулак А.И., Лесникович Ю.А.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 3, № 2, с. 28-33
• • 2017 Применение тиоколо-эпоксидных композиций в качестве гидроизоляционных и защитных покрытий
  • Сторожук И.П., Павлюкович Н.Г.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В. А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 3, № 1, с. 75-77
• • 2016 И ТРИБОЛОГИЧЕСКИЕ СВОЙСТВА ПОЛИМЕРОВ Краснов А.П., Наумкин А.В. Полимерные материалы и технологии
  • МОЛЕКУЛЯРНАЯ МАССА
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 2, № 3, с. 5-5
• • 2016 Молекулярная масса и трибологические свойства полимеров
  • Краснов А. П., Наумкин А.В.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 2, № 3, с. 5-5
• • 2016 РАЗРАБОТКИ ФГУП «ВИАМ» В ОБЛАСТИ РАСПЛАВНЫХ СВЯЗУЮЩИХ ДЛЯ ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ
  • Каблов Е.Н., Чурсова Л.В., Бабин А.Н., Мухаметов Р.Р., Панина Н.Н.
  • в журнале Полимерные материалы и технологии, издательство Государственное научное учреждение Институт механики металлополимерных систем имени В. А. Белого Национальной академии наук Беларуси (Гомель, Беларусь), том 2, № 2, с. 37-42

История созданных списков литературы | Список литературы, содержащий слова: “Полимер

… свадьбы не будет! …

Список литературы Генератор кроссвордов Генератор титульных листов Таблица истинности ONLINE Прочие ONLINE сервисы   Список литературы 1. А.А. Аскадский Введение в физико-химию полимеров / А.А. Аскадский, А.Р. Хохлов. – М.: Научный мир, 2009. – 384 c. 2. Англо-русский словарь по химии и технологии полимеров. – М.: Русский язык, 1977. – 534 c. 3. В.Г. Заикин Масс-спектрометрия синтетических полимеров / В.Г. Заикин. – М.: Всероссийское масс-спектрометрическое общество, 2009. – 332 c. 4. В.М. Шаповалов Механика элонгационного течения полимеров: моногр. / В.М. Шаповалов. – М.: ФИЗМАТЛИТ, 2007. – 176 c. 5. Г. Ли Новые линейные полимеры / Г. Ли, Д. Стоффи, К. Невилл. – М.: Химия, 1994. – 280 c. 6. Г. Олкок Гетероциклические соединения и полимеры на их основе / Г. Олкок. – М.: Мир, 2006. – 432 c. 7. Г.М. Бартенев Курс физики полимеров / Г.М. Бартенев, Ю.В. Зеленев. – М.: Химия, 1976. – 288 c. 8. И. Уорд Механические свойства твердых полимеров / И. Уорд. – М.: Химия, 1975. – 358 c. 9. И.И. Перепечко Введение в физику полимеров / И.И. Перепечко. – М.: Химия, 1978. – 312 c. 10. Кузнецов Лабораторный Практикум По Курсу «Физико-Химия Полимеров» / Кузнецов. – Москва: РГГУ, 2007. – 974 c. 11. Л. Нильсен Механические свойства полимеров и полимерные композиции / Л. Нильсен. – М.: Химия, 1978. – 312 c. 12. Л.М. Лебедев Машины и приборы для испытания полимеров / Л.М. Лебедев. – М.: Машиностроение, 1980. – 212 c. 13. Л.П. Лаврищев Немецко-русский словарь по химии и технологии полимеров / Л.П. Лаврищев, К.Н. Масленников, Ю.А. Саввинова, и др.. – М.: Русский язык, 1989. – 592 c. 14. М.Л. Кербер Новое в переработке полимеров / ред. З.А. Роговин, М.Л. Кербер. – М.: Мир, 2004. – 286 c. 15. М.С. Варданян Люди и полимеры. Записки директора: моногр. / М.С. Варданян. – М.: Московский рабочий, 1981. – 336 c. 16. Методы компьютерного моделирования для исследования полимеров и биополимеров. – М.: Либроком, 2009. – 696 c. 17. Н.А. Платэ Макромолекулярные реакции в расплавах и смесях полимеров / Н.А. Платэ, А.Д. Литманович, Я.В. Кудрявцев. – М.: Наука, 2008. – 384 c. 18. Н.А. Платэ Н. А. Платэ. Избранные труды. В 2 томах. Том 1. Химия полимеров / Н.А. Платэ. – М.: Наука, 2009. – 344 c. 19. Н.И. Басов Литьевое формование полимеров: моногр. / Н.И. Басов, Ю.В. Казаков. – М.: Химия, 1984. – 260 c. 20. Неорганические полимеры. – М.: Издательство иностранной литературы, 2009. – 470 c. 21. О. Марек Акриловые полимеры / О. Марек, М. Томка. – М.: Химия, 1982. – 318 c. 22. Р.В. Торнер Основные процессы переработки полимеров (теория и методы расчета) / Р.В. Торнер. – М.: Химия, 1991. – 454 c. 23. С.Б. Айнбиндер Введение в теорию трения полимеров / С.Б. Айнбиндер, Э.Л. Тюнина. – М.: Зинатне, 1978. – 224 c. 24. С.Р. Рафиков Введение в физико-химию растворов полимеров / С.Р. Рафиков, В.П. Будтов, Ю.Б. Монаков. – М.: Наука, 1978. – 324 c. 25. У. Болтон Конструкционные материалы. Металлы, сплавы, полимеры, керамика, композиты / У. Болтон. – М.: Додэка XXI, 2007. – 320 c. 26. У. Болтон Конструкционные материалы: металлы, сплавы, полимеры, керамика, композиты. Карманный справочник / У. Болтон. – М.: Додэка XXI, 2004. – 320 c. 27. У.Д. Каллистер-мл. Материаловедение. От технологии к применению (металлы, керамика, полимеры) / У.Д. Каллистер-мл., Д.Дж. Ретвич. – М.: Научные основы и технологии, 2011. – 902 c. 28. Ю.Д. Семчиков Введение в химию полимеров / Ю.Д. Семчиков, С.Ф. Жильцов, С.Д. Зайцев. – М.: Лань, 2012. – 224 c. 29. Ю.С. Липатов Межфазные явления в полимерах / Ю.С. Липатов. – М.: Наукова думка, 1980. – 260 c. 30. де Жен П. Идеи скейлинга в физике полимеров / де Жен П.. – М.: [не указано], 1982. – 780 c. Внимание: данные, отмеченные красным цветом, являются недостоверными! Книги, использованные при создании данного списка литературы: Аскадский А.А.Введение в физико-химию полимеров [автор не указан]Англо-русский словарь по химии и технологии полимеров Заикин В. Г.Масс-спектрометрия синтетических полимеров Шаповалов ВладимирМеханика элонгационного течения полимеров Ли Г., Стоффи Д., Невилл К.Новые линейные полимеры Олкок Г.Гетероциклические соединения и полимеры на их основе Бартенев Г. М., Зеленев Ю. В.Курс физики полимеров Уорд И.Механические свойства твердых полимеров Перепечко И. И.Введение в физику полимеров КузнецовЛабораторный Практикум По Курсу «Физико-Химия Полимеров» Нильсен Л. Механические свойства полимеров и полимерные композиции Лебедев Л. М.Машины и приборы для испытания полимеров Лаврищев, Л.П.; Масленников, К.Н.; Саввинова, Ю.А. и др.Немецко-русский словарь по химии и технологии полимеров ред. Роговин, З.А.; Кербер, М.Л.Новое в переработке полимеров Варданян М. С.Люди и полимеры. Записки директора Хохлов А.Р.Методы компьютерного моделирования для исследования полимеров и биополимеров Платэ Н. А.Макромолекулярные реакции в расплавах и смесях полимеров Платэ Н. А.Н. А. Платэ. Избранные труды. В 2 томах. Том 1. Химия полимеров Басов Н. И., Казаков Ю. В.Литьевое формование полимеров [автор не указан]Неорганические полимеры Марек О., Томка М.Акриловые полимеры Торнер Р. В.Основные процессы переработки полимеров (теория и методы расчета) Айнбиндер С. Б., Тюнина Э. Л.Введение в теорию трения полимеров Рафиков С. Р., Будтов В. П., Монаков Ю. Б.Введение в физико-химию растворов полимеров Болтон У.Конструкционные материалы. Металлы, сплавы, полимеры, керамика, композиты Болтон У.Конструкционные материалы: металлы, сплавы, полимеры, керамика, композиты. Карманный справочник Каллистер-мл. У. Д., Ретвич Д. Дж.Материаловедение. От технологии к применению (металлы, керамика, полимеры) Семчиков Ю.Д.Введение в химию полимеров Липатов Ю. С.Межфазные явления в полимерах де Жен П.Идеи скейлинга в физике полимеров Вход на сайт Информация В нашем каталоге Околостуденческое

© 2009-2021, Список Литературы

Перечень литературы по полимерам, пластмассам и их переработке

Аверко-Антонович Ю.И., Бикмуллин Р.Т.Казань, КГТУ, 2002, 604 с. Методы исследования структуры и свойств полимеров: Учебное пособие. Азаров В.И., Буров А.В., Оболенская А.В. Химия древесины и синтетических полимеров.   ЛТА, СПб, 1999, 628 с. Айбиндер С.Б., Алксне К.И., Тюнина Э.Л. Лака М.Г. Свойства полимеров при высоких давлениях. М., Химия, 1973 Айзинсон И.Л., Восторгов Б.Е., Кацевман М.Л. Основные направления развития композиционных термопластичных материалов. М., Химия, 1988, 48 с.   Альшиц  И.Я., Анисимов Н.Ф., Благов Б.Н. Проектирование деталей из пластмасс. Справочник. М., Машиностроение, 1969, 248 с. Альшиц И.Я., Благов  Б.Н.  Проектирование деталей  из пластмасс. М., Машиностроение, 1977.  Аскадский А.А. Структура и свойства теплостойких полимеров. М., Химия, 1981. Анализ конденсационных полимеров, Л.С. Калинина, Моторина М.А., Никитина Н.И. и др. М., Химия, 1984, 296 с. Андрианов К.А., Хананашвили Л.М. Технология элементорганических мономеров и полимеров. М., Химия, 1973, 400 с. Андрианова Г.П. Физико-химия полиолефинов. М., Химия, 1970. Ароматические полисульфоны, полиэфир(эфир)кетоны, полифениленоксиды и полисульфиды / Милицкова Е. А., Артемов С.В. 1990, 104 с. Аскадский А.А. Деформация полимеров. М., Химия, 1973. Аскадский А.А. Структура и свойства теплостойких полимеров. М., Химия, 1981. Аскадский А.А., Кондращенко В.И. Компьютерное материаловедение полимеров. т. 1. Атомно-молекулярный уровень. М., Научный мир, 1999, 544 с. Ахмедов К.С. и др. Водорастворимые полимеры и их взаимодействие с дисперсными системами. Ташкент, Фан, 1969, 251 с. Бакнелл К.Б. Ударопрочные пластики. Л., Химия, 1981, 328 с. Барашков Н.Н. Структурно-окрашенные полимеры и материалы на их основе. М., Химия, 1987. Бартенев Г.М. Прочность и механизм разрушения полимеров. М., Химия, 1984, 280 с. Бартенев Г.М., Лаврентьев В.В. Трение и износ полимеров. Л., Химия, 1972 Бартенев Г.М., Зеленев Ю.В. Курс физики полимеров. Л., Химия, 1976, 288 с. Бартенев Г.М., Френкель С.Я. Физика полимеров. Л., Химия, 1990, 432 с. Барштейн Р.С., Кирилович В.И., Носовский Ю.Е. Пластификаторы для полимеров. М., Химия, 1982, 200 с. Барштейн Г.Р., Сабсай О.Ю. Технологические свойства термопластов с минералорганическими наполнителями. М., НИИТЭХИМ, 1988. Басов Н.И., Казанков Ю.В. Литьевое формование полимеров. М., Химия, 1984. Басов Н.И., Казанков Ю.В., Любартович В.А. Расчет и конструирование оборудования для производства и переработки полимерных материалов. М., Химия, 1986, 488 с. Басов Н.И., Ким В.С., Скуратов В.К. Оборудование для производства объемных изделий из термопластов. М., Машиностроение, 1972, 272 с.   Басов Н.И., Любартович В.А., Любартович С.А. Контроль качества полимерных материалов. Л., Химия, 1990 Бахарев А.С., Брагинский В.А. Опыт проектирования литьевых форм для изделий из термопластов с использованием ЭВМ. Л., ЛДНТП, 1990, 20 с. Безуглый В.Д. Полярография в химии и технологии полимеров. М., Химия, 1989, 256 с. Белый В.А., Егоренков Н.И., Плескачевский Ю.М. Адгезия полимеров к металлам. Минск, Наука и техника, 1971. Белый В.А., Старжинский В.Е., Щербаков С.В. Металлополимерные зубчатые передачи. Минск, 1981. Белый В.А. и др. Трение полимеров. М., Наука, 1972. Берлин  А.А.,  Басин  В. Е .   Основы  адгезии   полимеров . М., Химия, 1974, 320 с Берлин А.А., Королев Г.В., Кефели Т.Я. и др. Акриловые олигомеры и материалы на их основе. М., Химия, 1983. Берлин А.А., Шутов Ф.А. Химия и технология газонаполненных высокополимеров. М., Наука, 1980, 504 с. Бернхардт Э. Переработка термопластичных материалов. Пер. с англ. под ред. Г.В. Виноградова. М., Госхимиздат, 1965, 747 с. Беспалов Ю.А., Коноваленко Н.Г. Многокомпонентные системы на основе полимеров. Л., Химия, 1981. Богданов В.В. Методы исследования технологических свойств пластмасс. Л., Из-во ЛГУ, 1978. Богданов В.В. Смешение полимеров. Л., Химия, 1982. Бокин Н.М., Цыплаков О.Г. Расчет и конструирование деталей из пластмасс. М.-Л., Машиностроение, 1966. Бортников В.Г. Основы технологии переработки пластических масс. Л., Химия, 1983, 304 с. Бортников В.Г. Производство изделий из пластических масс. Казань, Дом печати, 2001. Брагинский В.А. Технология прессования точных деталей из термореактивных пластмасс. Л., Химия, 1971, 256 с. Брагинский В.А. Точное литье изделий из пластмасс. Л., Химия, 1977, 112 с. Браун Д., Шердрон Г., Керн В. Практическое руководство по синтезу и исследованию свойств полимеров. М., Химия, 1976, 256 с. Брацыхин Е.А., Шульгина Э.С. Технология пластических масс: учебное пособие для техникумов. Л., Химия, 1982, 328 с. Бреслер С.Е., Ерусалимский Б.Л. Физика и химия макромолекул. М.-Л., Наука, 1965, 510 с. Бюллер Г.К. Тепло- и термостойкие полимеры. Пер. с нем. под ред. Я.С. Выгодского. М., Химия, 1984. Вакула В.Л., Притыкин М.М. Физическая химия адгезии полимеров. М., Химия, 1984. Ван Кревелен Д. Свойства и химическое строение полимеров. М., Химия, 1976. Варданян Л.М., Пиняев А.Ф., Жданова Н.И. и др. Переработка отходов термопластов. М., НИИТЭХИМ, 1985. В.А. Веселов и др., Интенсификация процесса литья деталей из термопластов , Л., ЛДНТП, 1976. Видгоф Н.Б. Основы конструирования литьевых форм для термопластов. М., Машиностроение, 1979, 264 с. Видгоф Н.Б. Точечное литье термопластов. Л., ЛДНТП, 1961, 48 с. Виноградов Г.В., Малкин А.Я. Реология полимеров. М., Химия, 1977, 439 с. Волков С.С., Гирш В.И. Склеивание и напыление пластмасс., М., Химия, 1988. Волынский А.Л., Бакеев Н.Ф. Высокодисперсное ориентированное состояние полимеров. М., Химия, 1984, 191 с. Воскресенский А.М. и др. Основы проектирования процессов литья под давлением полимерных материалов. 1992, 70 с. Воробьев Ю.А., Бежелукова Е.Ф. Допуски и посадки деталей из пластмасс. М., 1964. Воробьева Г.Я. Химическая стойкость полимерных материалов. М., Химия, 1981. Вспенивающие агенты для термопластов / Комкова Ю.Ф., Костина Г.С. 1990, 24 с. Вторичное использование полимерных материалов. Под ред. Любешкиной. М., Химия, 1985 Вундерлих Б., Баур Г. Теплоемкость линейных полимеров. М., Мир, 1972, 240 с. Вязкоупругая релаксация в полимерах. Под ред. М. Шен. М., Мир, 1974.   Геррман Х. Шнековые машины в технологии. Л., Химия, 1975, 232 с. Гиберов З.Г. Механическое оборудование заводов пластических масс. М., Машиностроение, 1977. Гликман С.А. Введение в физическую химию высокополимеров. Из-во Саратовского университета, 1959, 380 с. Глухов Е.Е. Конструирование пластмассовых изделий и формующего инструмента. М., 1977. Глухов Е.Е. Конспект лекций по курсу “Расчет и конструирование изделий и форм”. М., МИТХТ им. М.В. Ломоносова, 1978, 247 с.  Глухов Е.Е. Методические указания по курсовой работе: Конструирование пластмассовых изделий и формующего инструмента. М., МИТХТ им. М.В. Ломоносова, 1977, 123 с.  Е.Е. Глухов. М., Методические указания к лабораторной работе по курсу “Расчет и конструирование изделий и форм” , МИТХТ им. М.В. Ломоносова, 1984, 16 с. Говарикер В.Р., Висванатхан Н.В., Шридхар Дж. Полимеры. М., Наука, 1990. Годовский Ю.К. Теплофизические методы исследования полимеров. М., Химия. 1976, 217 с. Головкин Г.С., Дмитренко В.П. Научные основы производства изделий из термопластичных композиционных материалов. М., 2005. Гольдман А.Я. Прогнозирование деформацинно-прочностных свойств полимерных и композиционных материалов. Л., Химия, 1988, 272 с.    Голосов А.П., Динцесс А.И. Технология производства полиэтилена и полипропилена. М., Химия, 1979. Грасси Н., Скотт Дж. Деструкция и стабилизация полимеров. М., Мир, 1988, 246 с.   Грейнер Г. Пластмассы в точном машиностроении. Берлин, 1975. Григорьев А.П., Федотова О.Я. Лабораторный практикум по технологии пластических масс. М., Высшая школа, 1977, часть 1, 248 с; часть 2, 264 с. Гроздова Г.В. Современное состояние и перспективы развития производства и потребления стирольных сополимеров. М., НИИТЭХИМ, 1987, 13 с. Гросберг А.Ю., Хохлов А.Р. Статистическая физика макромолекул. М., Наука, 1989, 344 с. Гурвич Б.Н., Гурвич Я.А., Маслова И.П. Химия и технология стабилизаторов полимерных материалов. М., Химия, 1981, 368 с. Гуль В.Е., Акутин М.С. Основы переработки пластмасс. М., Химия, 1985. Гурвич С.Г., Ильяшенко Г.А., Мочман Ш.Е. Расчет и конструирование машин для переработки пластических материалов. М., Машиностроение, 1970.   Дакнис Э.А., Сайко В. В. Автоматизация проектирования оснастки для переработки пластмасс. Рига, ЛатНИИНТИ, 1988, 36 с. Дебский В. Полиметилметакрилат. Перевод с польск. Под ред. Д.М. Филиппенко, М., Химия, 1972. Де Жен П. Идеи скейлинга в физике полимеров. М., Мир, 1982, 368 с. Демин Е.Н. Конструирование прессформ для пластических материалов. Лениздат, 1960, 332 с. Джейл Ф.Х. Полимерные монокристаллы. Л., Химия, 1968, 552 с. Донцов А.А., Лозовик Г.Я., Новицкая С.П. Хлорированные полимеры. М., Химия, 1979, 232 с. Дубов К.Х., Шнейдерман М.А. и др. Технологическая оснастка для переработки термопластов: Отраслевой каталог. М, ЦНИИТЭстроймаш, 1983, 384 с. Ениколопян Н.С., Вольфсон С.А. Химия и технология полиформальдегида. М.-Л., Химия, 1968. Ермаков В.А. Зубчатые колеса из неметаллических материалов. М., Машиностроение, 1966. Ершов Л.А., Листков В.М., Мнацаканов С.С. Литье под давлением изделий сложной формы из наполненного полиэтилена. Л., ЛДНТП, 1979, 20 с.   Жидкокристаллические полимеры. Под ред Н.А. Платэ. М., 1988 Жидкокристаллический порядок в полимерах. Под ред. А. Блюмштейна. М., Мир, 1981, 352 с.  Завгородний В.К. Механизация и автоматизация переработки пластических масс. М., Машиностроение, 1970. Закгейм А.Ю. Введение в моделирование химико-технологических процессов. М., Химия, 1982. Зуев Ю.С. Разрушение полимеров под действием агрессивных сред. М., Химия, 1972. Испытания и стойкость полимерных изделий в условиях светового воздействия / Ракова В.Г., Беликов Л.Б. 1989, 20 с. Иванюков Д.В., Фридман М.Л. Полипропилен. М.-Л., Химия, 1974. Калинская Т.В., Доброневская С.Г., Аврутина Э.А. Окрашивание полимерных материалов. Л., Химия, 1985. Калинчев Э.Л., Кацевман М.Л. Автоматизация технологического процесса изготовления изделий на литьевых машинах. М. НИИмаш, 1979. Калинчев Э. Л., Кригевер А.И. Автоматизированные литьевые машины и системы управления ими. Обзор. М., НИИМаш, 1980. Калинчев Э.Л., Марам Е.И., Саковцева М.Б. Технологические свойства и применение поликарбоната, полиамида-12 и сополимеров формальдегида. М., НИИТЭХИМ, 1976.  Калинчев Э.Л. Технологические основы автоматического управления литьевыми процессами при переработке пластмасс. Обзор. М., НИИТЭХИМ, 1973, 40 с. Калинчев Э.Л., Калинчева Е.И., Саковцева М.Б. Оборудование для литья пластмасс под давлением: Расчет и конструирование. М., Машиностроение, 1985, 256 с. Калинчев Э.Л., Марам Е.И., Жуковская Э.Д. Переработка поликарбоната, полиамида-12 и сополимеров формальдегида литьем под давлением. М., НИИТЭХИМ, 1975, 42 с. Калинчев Э.Л., Саковцева М.Б. Выбор пластмасс для изготовления и эксплуатации изделий. Л., Химия, 1987, 416 с. Калинчев Э.Л., Саковцева М.Б. Свойства и переработка термопластов: Справочное пособие. Л., Химия, 1983, 288 с. Каменев Е.И., Мясников Г.Ф., Платонов М.П. Применение пластических масс. Л., Химия, 1985, 448 с. Канавец И.Ф. Определение технологических характеристик термореактивных пластиков. М., ЦНИИ АН СССР, 1956, 37 с. Канавец И.Ф. Отверждение термореактивных пресспорошков и метод расчета минимальной выдержки при прессовании изделий из фенопластов. М., Филиал ВИНИТИ, 1957, 76 с. Кацнельсон М.Ю., Балаев Г.А. Полимерные материалы: Справочник. Л., Химия, 1982. Кацнельсон М.Ю., Балаев Г.А. Пластические массы: Справочник. Л., Химия, 1978. Каргин В.А., Слонимский Г.Л. Краткие очерки по физико-химии полимеров. М., Химия, 1967, 232 с Кауш Г. Разрушение полимеров. М., Мир, 1981, 440 с. Кестельман Н.Я., Кестельман В.Н. Номограммы по расчету и конструированию пластмассовых деталей машин. М. Машиностроение, 1970. Кестельман В.Н. Физические методы модификации полимерных материалов. М., Химия, 1980. Керча Ю.Ю. Физическая химия полиуретанов. Киев, Наукова Думка, 1979. Ким В.С., Скачков В.В. Оборудование подготовительного производства заводов пластмасс. М., Машиностроение, 1977. Киреев В.В. Высокомолекулярные соединения., М., Высшая школа, 1992, 512 с. Кобаяши А. Обработка пластмасс резанием. М., 1974. Кобеко П.П. Аморфные вещества. Л., Изд-во АН СССР, 1952. Кодолов В.М. Горючесть и огнестойкость полимерных материалов. М., Химия, 1976. Колтунов М.А., Майборода В.П., Зубчанинов В.Г. Прочностные расчеты изделий из полимерных материалов. М., Машиностроение, 1983, 239 с. Комаров Г.В. Способы соединения деталей из пластических масс. М., Химия, 1979, 288 с Композиционные материалы. Под ред. Браутмана Л., Крока Р. В 6-ти томах. М., Мир, 1978. Композиционные материалы на основе полиуретанов. Под ред. Дж. М. Бюиста. М., Химия, 1982, 240 с. Конкин А.А., Зверев М.П. Полиолефиновые волокна. М., Химия, 1966, 280 с. Конструирование литниковых систем пресс-форм для литья под давлением термопластов. М., НПО Пластик», НИИТЭХИМ, 1977. Конструкционные и термостойкие термопласты. Каталог. Черкассы, НИИТЭХИМ, 1988, 29 с. Конструкционные свойства пластмасс. Пер. с англ. под ред. Г.В. Виноградова. М., Химия, 1967. Копаневич Е.Г. Основы конструирования пластмассовых деталей и прессформ. Машгиз, 1950, 164 с. Копаневич Е.Г. Точность деталей, изготовляемых в металлических формах. М., Машгиз, 1958, 203 с. Копаневич Е.Г. Точность изготовления заготовок. М., Машгиз, 1963, 363 с. Копин В.А., Макаров В.Л., Ростовцев А.М. Обработка изделий из пластмасс. М., 1988. Коростелев В.И., Мингелеев М.С., Левин В.С. Переработка и использование отходов ударопрочного полистирола. М., НИИТЭХИМ, 1981. Кортен Х.Т. Разрушение армированных пластиков. М., Химия, 1967. Коршак В.В., Виноградов С.В. Полиарилаты. М., Наука, 1964. Коршак В.В. Термостойкие полимеры. М., Наука, 1969. Коршак В.В., Фрунзе Т.М. Синтетические гетероцепные полиамиды. М., 1962. Красовский В.Н., Воскресенский А.М. Сборник примеров и задач по технологии переработки полимеров. Минск, Вышэйшая школа, 1975. Крашение пластмасс. Пер. с нем. под ред. Т.В. Парамонковой. Л., Химия, 1980. Кривошей В.Н., Соломенко М.Г., Степанова Р.Н. Производство полимерной тары: Учебные пособия для рабочих профессий. М., НИИТЭХИМ, 1988. Кривошей В.Н., Соломенко М.Г., Степанова Р.Н., Шредер В.Л. Производство полимерной тары. М., Химия, 1989. Кривошей В.Н., Соломенко М.Г., Шредер В.Л. Справочник по полимерной упаковке. Киев, Техника, 1982. Кристаллические полиолефины. Под ред. Р.Н. Раффа, К.В. Дока. В 2-х томах, М., Химия, 1970. Кристиансен Р. Введение в теорию вязкоупругости. М., Мир, 1974. Кромптон Т. Анализ пластиков. М., Мир, 1988, 679 с. Крыжановский В.К. Износостойкие реактопласты. 1984, 120 с. Кругляченко Г.Н., Кричевер И.С., Найгуз Н.И. Термопласты, М., Машиностроение, 1966. Крыжановский В.К. Мелкомодульные зубчатые колеса из новых полимеров. Л., ЛДНТП, 1973, 24 с. Кузнецов В.В. и др. “Спаи” при литье под давлением изделий из термопластов. М., НИИТЭХИМ, 1991, 19 с. Кулезнев В.Н. Смеси полимеров. М., Химия, 1980, 304 с. Кулезнев В.Н., Шершнев В.А. Химия и физика полимеров. М., Высшая школа, 1988. Лазар М., Радо Р., Климан М. Фторопласты. М., Энергия, 1965. Лапшин В.В. Основы переработки термопластов литьем под давлением. М., Химия, 1974, 270 с. Лейкин Н.Н. Конструирование пресс-форм для изделий из пластических масс. Машгиз, 1961, 168 с. Лейтман К.А., Парамонкова Т.В., Файнберг Е.Д. и др. Крашение термопластов в процессе переработки. Л., ЛДНТП, 1976. Леонов А.И., Басов Н.И., Казанков Ю.В. Основы переработки реактопластов и резин методом литья под давлением. М., Химия, 1977, 216 с. Лосев И.П., Тростянская Е.Б. Химия синтетических полимеров. М., Химия, 1971. Ли Г., Стоффи Д., Невил К. Новые линейные полимеры. М., Химия, 1972. Липатов Ю.С. Межфазные явления в полимерах. Киев. Наукова Думка, 1980, 260 с Липатов Ю.С. Физическая химия наполненных полимеров. М., Химия, 1977. Лущейкин Г.А. Методы исследования электрических свойств полимеров. М., Химия, 1988, 160 с. Мадорский С. Термическое разложение органических полимеров. М., Мир, 1967. Мак-Келви Д.М. Переработка полимеров. М., Химия, 1965. Маклаков А.И., Скирда В.Д., Фаткуллин Н.Ф. Самодиффузия в растворах и расплавах полимеров. Из-во Казанского университета. 1987, 224 с. Макромолекулы на границе раздела фаз. Под ред. Липатова Ю. С. Киев, Наукова думка, 1971. Малин Л.Н. Эфироцеллюлозные пластмассы. М.-Л., Химия, 1978. Малмейстер А.К., Тамуж В.П., Тетерс Г.А. Сопротивление жестких полимерных материалов. Рига, Зинатне, 1972, 498 с. Малкин А.Я., Аскадский А.А., Коврига В.В. Методы измерения механических свойств полимеров. М., Химия, 1978, 336 с. Малкин А.Я., Бегишев В.П. Химическое формование полимеров. М., Химия, 1991, 240 с. Мамедов Р.И., Глухов Е.Е., Илюхин Ю.Д. Конструирование литьевых изделий из термопластов. РТМ. 1987, 122 с. Манделькерн Л. Кристаллизация полимеров. М.-Л., Химия, 1966, 334 с. Манушин В.И., Никольский К.С., Минскер К.С., Колесов С.В. Целлюлоза, сложные эфиры целлюлозы и пластические массы на их основе. Владимир, Полимерсинтез, 2002, 107 с. Манин В.Н., Громов А.Н. Физико-химическая стойкость полимерных материалов в условиях эксплуатации. Л., Химия, 1980. Мартынов М.А., Вылегжанина К. А. Рентгенография полимеров: Методическое пособие для промышленных лабораторий. Л., Химия, 1972, 96 с. Марек О., Томка М. Акриловые полимеры. Пер. с чешск. Под ред. Г.А.Носаева, М.-Л., Химия, 1966. Маския Л. Добавки для пластических масс. Пер. с англ. М.Д. Френкеля. М., Химия, 1978. Марихин В.А., Мясникова Л.П. Надмолекулярная структура полимеров. Л, Химия, 1977. Месяц Г.А., Нечипоренко В.Г., Коханова О.А. Надежность машин для переработки пластмасс. Киев, Технiка, 1972, 140 с. Мидлман С. Течение полимеров. М., Мир, 1971, 260 с. Миненков Б.В., Стасенко И.В. Прочность деталей из пластмасс. М.: Машиностроение, 1977. Минскер К.С., Федосеева Г.Г. Деструкция и стабилизация поливинилхлорида. М., Химия, 1972. Милицкова Е.А. Смеси и сплавы на основе ароматических полисульфонов и их применение. М., НИИТЭХИМ, 1989, 76 с. Милицкова Е.А., Андреева Т.И. Конструкционные материалы на основе полиэтилентерефталата. М., НИИТЭХИМ, 1991, 50 с. Мирзоев Р.Г. Пластмассовые детали машин и приборов. Л.-М., Машиностроение, 1965. Многокомпонентные полимерные системы. Под ред. Голда Р.Ф. М., Химия, 1974. Модификация структуры и свойств полиолефинов. Л., Химия, 1984. Моисеев Ю.В., Заиков Г.Е. Химическая стойкость полимеров в агрессивных средах. М., Химия, 1979. Мономеры. Сборник статей. Ред. Е. Блаут, В. Хохенштейн, Г. Марк. М., из-во Иностранной литературы, 1951, 240 с. Мономеры. Сборник статей 2. Ред. Е. Блаут, В. Хохенштейн, Г. Марк. М., из-во Иностранной литературы, 1953, 270 с. Мэнсон Дж., Сперлинг Л. Полимерные смеси и композиты. М., Химия, 1979, 420 с.Назаров Г.И., Сушкин В.В. Теплостойкие пластмассы. Справочник. М., Машиностроение,  1980. Наумов В.Ф., Наумова Г.З. Производство изделий из пластических масс литьем под давлением. Л., Госхимиздат, 1958, 128 с. Наполнители для полимерных композиционных материалов. Справочное пособие. Под ред. Г.С. Каца. Пер. с англ. Под ред. П.Г. Бабаевского. М., Химия, 1981. Нелсон У.Е. Технология пластмасс на основе полиамидов. М., Химия, 1979, 256 с. Нильсен Л. Механические свойства полимеров и полимерных композиций. М., Химия, 1978. Никитин В.М., Оболенская А.В., Щеголев В.П. Химия древесины и целлюлозы. М., Лесная промышленность, 1978, 368 с   Никитин Е.Г. Технологическая точность деталей из термопластов, получаемых методом литья под давлением. Л., ЛДНТП, 1964, 32 с. Николаев А.Ф. Технология пластических масс. Л., Химия, 1977, 368 с. Николаев А.Ф. Синтетические полимеры и пластические массы на их основе. М.-Л., Химия, 1974. Новейшие инструментальные методы исследования структуры полимеров. Под ред. Дж. Кенига. М., Мир, 1982, 264 с. Новиченок Л.Н, Шульман З.П. Теплофизические свойства полимеров. Наука и техника. Минск, 1971, 120 с. Ношей А., Мак-Грат Дж. Блок-сополимеры. М., Мир, 1980.Оборудование для переработки пластмасс: Справочное пособие по расчету и конструированию. Под. ред. В.К. Завгороднего. М., Машиностроение, 1976, 407 с. Огибалов П.М., Ломакин В.А., Кишкин Б.П. Механика полимеров. М., из-во МГУ, 1975, 528 с. Огибалов П.М., Малинин Н.И. и др. Конструкционные полимеры: Методы экспериментального исследования. М., из-во МГУ, 1972. Книга 1, 323 с.; книга 2, 307 с. Оленев Б.А., Мордкович Е.М., Калошин В.Ф. Проектирование производств по переработке пластических масс. М., Химия, 1982, 256 с. Ориентационные явления в растворах и расплавах полимеров. Под ред. А.Я. Малкина, С.П. Папкова. М., Химия, 1980. Основы конструирования изделий из пластмасс. Под ред. Э.Бэра. М., Машиностроение, 1970 Основы конструирования и расчета деталей из пластмасс и технологической оснастки для их изготовления / Мирзоев Р. Г., Кугушев И.Д., Брагинский В.А., Казанков Ю.В. Л. Машиностроение, 1972, 416 с. Основы технологии переработки пластмасс / Власов С.В., Кандырин Л.Б., Кулезнев В.Н. и др. М., Химия, 2004, 600 с. Оудиан Дж. Основы химии полимеров. М., Мир, 1974. Павлов Н.Н. Старение пластмасс в естественных и искусственных условиях. М., Химия. 1982.  Пантелеев А.П., Шевцов Ю.М., Горячев И.А. Справочник по проектированию оснастки для переработки пластмасс. М., Машиностроение, 1986, 400 с. Паншин Ю.А., Малкевич С.Г., Дунаевская Ц.С. Фторопласты. Л., Химия, 1978, 232 с. Паттон Т.К. Технология алкидных смол: Составление рецептур и расчеты. М., Химия, 1970, 128 с. Пахомов П.М. Конформационная структура и механика полимеров. Тверь, ТвГУ, 1999.   Пахомов П.М. Основы полимерной химии. В 2-х частях. Тверь, ТвГУ, 1991. Перепечко И.И. Введение в физику полимеров. М., Химия, 1978, 312 с. Перепечко И.И. Свойства полимеров при низких температурах. М., Химия, 1977. Переработка пластмасс. Сборник статей. Киев, Технiка, 1969, 160 с. Переработка пластмасс: Справочное пособие. Под ред. В.А. Брагинского. Л., Химия, 1985, 296 с. Петряев С.В., Лангин О.Н., Космачева Г.А. Фотополимерная оснастка для изготовления деталей и форм гальванопластикой. 1989, 19 с. Петухов Б.В. Полиэфирные волокна. М., Химия, 1976, 272 с. Пивень А.Н. и др. Теплофизические свойства полимерных материалов (Справочник). Киев. Вища школа. 1976. Пластики конструкционного назначения (реактопласты). Под ред. Е.Б. Тростянской. М., Химия, 1974, 304 с.  Пластмассовые зубчатые колеса в передачах точного приборостроения / Старжинский В.Е., Краузе В., Гаврилова О.В. и др. Минск, Навука i тэхнiка, 1993, 359 с. Пластмассовые зубчатые колеса в механизмах приборов. Расчет и конструирование / Старжинский В. Е., Тимофеев Б.П., Шалобаев Е.В., Кудинов А.Т. СПб-Гомель, ИММС НАН Б, 1998, 538 с. Поднос Г.Е. Применение универсальных прессформ и внедрение группового метода изготовления на основе технологической классификации деталей из пластмасс. Л., ЛДНТП, 1965, 36 с. Поливинилхлорид / Ульянов В.М., Рыбкин Э.П., Гуткович А.Д., Пишин Г.А. М., Химия, 1992, 288 с. Поликарбонаты. Каталог. 1981, 23 с. Поликарбонаты. Каталог. 1986, 32 с. Полимерная тара и упаковка. Под ред. С.В. Генеля. М., Химия, 1980. Полимер-полимерные композиции на основе АБС-сополимеров / Романцова О.Н., Недоткина К.С. 1981, 20 с. Полимеры в фармации. Под ред. А.И. Тенцовой, М.Т. Алюшина. М., Медицина, 1985, 256 с. Полипропилен / Амброж И. и др. Л., Химия, 1967, 316 с. Полистирол. Физико-химические основы получения и переработки. / Малкин А.Я., Вольфсон С.А., Кулезнев В.Н., Файдель Г.И. М., Химия, 1975, 288 с. Полиэтилен высокого давления: научно-технические основы промышленного синтеза / Поляков А.В. и др. Л., Химия, 1988, 200 с. Полиэтилен низкого давления: научно-технические основы промышленного синтеза. Под ред. А.В. Полякова. Л., Химия, 1980, 240 с. Получение и свойства поливинилхлорида .Под ред. Е.Н. Зильбермана. М.-Л., Химия, 1968. Практикум по технологии переработки пластических масс. Под ред. В.М. Виноградова, Г.С. Головкина. М., Химия, 1980, 240 с. Привалко В.П. Молекулярное строение и свойства полимеров. Л., Хмия, 1986, 240 с. Принципы создания композиционных полимерных материалов / Берлин А.А., Вольфсон С.А. и др. М., Химия, 1990. Прокунин А.Н. Нелинейные упругие явления при растяжении полимерных жидкостей: Эксперимент и теория. Москва, Ин-т проблем механики АН СССР, 1978, 60 с. Промышленные полимерные композиционные материалы. Под ред. М. Ричардсона. М., Химия, 1980, 472 с.   Пьянков Г.Н. и др. Радиационная модификация полимерных материалов. Киев, Техника, 1969   Рабек Я. Экспериментальные методы в химии полимеров. М., Мир, 1983, часть 1, 384 с.; часть 2, 480 с. Рабинович И.М. Применение полимеров в медицине. Л., Медицина, 1972. Радиационная химия полимеров. Под ред. В.А. Каргина. М., Наука, 1970. Райт П., Камминг А. Полиуретановые эластомеры. Л., Химия, 1973, 304 с. Расчет и конструирование полимерного оборудования. Сборник статей. Киев, Технiка, 1971, 110 с Расчет основной технологической характеристики литьевых форм. Методические указания по курсу “Расчет и конструирование изделий и форм” / Е.Е. Глухов, Е.И. Коекин.  М., МИТХТ им. М.В. Ломоносова, 1986, 28 с. Реакционная способность, механизмы реакций и структура в химии полимеров. Ред. А. Дженкинс, А. Ледвис. М., Мир, 1977, 647 с. Рейтлингер С.А. Проницаемость полимерных материалов. М., Химия, 1974, 272 с. Ремизов Д.Д., Бочков В.С., Брагинский В.А. Допуски и посадки полимерных опор. М., Машиностроение, 1985, 208 с. Роговин З.А. Химия целлюлозы. М., Химия, 1972, 520 с. Розенберг М.Э. Полимеры на основе винилацетата. Л., Химия, 1983, 176 с. Ростовцев А.М. Контроль качества деталей из пластмасс. Л., Химия, 112 с. Ротационные приборы. Измерение вязкости и физико-механических характеристик материалов / Белкин И.М., Виноградов Г.В., Леонов А.И. М., Машиностроение, 1968, 272 с. Ротрекл Б., Дитрих З., Тамхина И. Нанесение металлических покрытий на пластмассы. Л., Химия, 1968, 168 с. Ротрекл Б., Гудичек К., Канареек Я., Станек Я. Поверхностная обработка пластмасс. М.-Л., Химия, 1972. Рябинин Д.Д., Лукач Ю.Е. Смесительные машины для пластмасс и резиновых смесей. М., Машиностроение, 1972. Рябинин Д.Д., Лукач Ю.Е. Червячные машины для переработки пластмасс и резиновых смесей. М., Машиностроение, 1965 Сагалаев Г.В., Виноградов В.М., Комаров Г.В. Основы технологии изделий из пластмасс., М., МИТХТ, 1974. Самойлов А.В. Тепловые расчеты червячных и валковых машин. М., Машиностроение, 1978.  Саундерс Дж.Х, Фриш К.К. Химия полиуретанов. М., Химия, 1968, 470 с. Сверхвысокомолекулярный полиэтилен высокой плотности / Андреева И.Н. и др. 1982, 80 с. Светочувствительные полимерные материалы. Под ред. Ельцова А.В. Л., Химия, 1985, 296 с. Северс Э.Т. Реология полимеров. М., Химия, 1966. Семчиков Ю.Д., Жильцов С.Ф., Кашаева В.Н. Введение в химию полимеров. М., Высшая школа, 1988. Симоненко Н.А., Виноградова В.К. Оборудование для производства изделий из вспененных полимеров. 1988, 32 с. Симонов-Емельянов И.Д., Кулезнев В.Н. Основы создания композиционных материалов: Учебное пособие. М., МИХМ., 1986, 86 с. Сирота А.Г. Модификация структуры и свойств полиолефинов. М., Химия, 1974. Смирнов В.И. и др. Технология изготовления оптических деталей из полимеров. 1987, 24 с. Смирнова О.В., Ерофеева С.Б. Поликарбонаты. М., Химия, 1975, 288 с. Современные методы химико-термической обработки и применение их в инструментальном производстве подотрасли переработки пластмасс / Строганова И.И., Бесерова Т.А., Орлов В.Б. 1988, 28 с. Современные физические методы исследования полимеров. М., Химия, 1982, 256 с. Соколов А.Д., Швец М.М. Литье под давлением реактопластов. 1989, 95 с. Соломенко М.Г., Шредер В.Л., Кривошей В.Н. Тара из полимерных материалов. Справочное издание. М., Химия, 1990, 400 с. Соломко В.П. Наполненные кристаллизующиеся полимеры. Киев. Наукова Думка, 1980. Сперанская Т.А., Татарина Л.И. Оптические свойства полимеров. Л., Химия, 1976. Справочник по клеям / Айрапетян Л.Х. и др. Л., Химия, 1980, 304 с. Справочник по композиционным материалам. Под ред. Дж. Любина. М., Машиностроение, 1988, кн. 1, 448 с.; кн. 2, 584 с. Справочник по пластическим массам. Под ред. В.М. Катаева, В.А. Попова, Б.И. Сажина. т. 1-2. М., Химия, 1975. Справочник по сварке и склеиванию пластмасс / Шестопал А.Н. и др. Киев, Технiка, 1986, 192 с. Справочник по технологии изделий из пластмасс. Под ред. Сагалаева Г.В. и др. М., Химия, 2000, 424 с. Старение и стабилизация полимеров. Под ред. А.С. Кузьминского. М., Химия, 1966. Стрепихеев А.А., Деревицкая В.А. Основы химии высокомолекулярных соединений. М, Химия, 1976, 440 с. Тагер А.А. Физико-химия полимеров. 2-е издание, М., Химия, 1968, 536 с. Тагер А.А. Физикохимия полимеров. 3-е издание, М., Химия, 1978, 544 с. Тадмор З., Гогос К. Теоретические основы переработки полимеров. М., Химия, 1984, 632 с. Тарнопольскитй Ю.М., Кинцис Т.Я. Методы статических испытаний армированных пластиков. М., Химия, 1975. Тенденции развития методов производства наполненных полиамидов / Бокарева Э.З., и др. 1979, 26 с. Тенфорд Ч. Физическая химия полимеров. М., Химя, 1965, 772 с. Термопласты конструкционного назначения. Под ред. Е.Б. Тростянской. М., Химия, 1975, 240 с. Термоэластопласты. Под ред. В.В. Моисеева. М., Химия, 1985. Теплофизические и реологические характеристики и коэффициенты трения наполненных термопластов. Справочник. Под ред. Липатова Ю.С. Киев. Наукова Думка. 1983. Техника переработки пластмасс. Под ред. Н.И. Басова и В. Броя. М., Химия, 1985, 528 с. Техническое задание на проектирование форм для переработки пластмасс. Инструктивный материал. Союзпластпереработка. 1985. Технологические основы автоматического управления литьевыми процессами при переработке пластмасс / Калинчев Э.Л. 1973, 40 с. Технология переработки термопластов и реактопластов. Сборник научных трудов. М., НПО “Пластик”, 1984, 160 с. Технология пластических масс. Под ред. В.В. Коршака. М., Химия, 1985, 560 с. Технология получения высокопрочных полимерных материалов / Веселов А.В. М., НИИТЭХИМ, 1987, 23 с. Тиниус К. Пластификаторы. М.-Л., Химия, 1964. Тобольский А. Свойства и структура полимеров. М., Химия, 1964. Торнер Р.В. Основные процессы переработки полимеров (теория и методы расчета). М., Химия, 1972, 456 с. Торнер Р.В., Акутин М.С. Оборудование заводов по переработке пластмасс. М., Химия, 1986, 400 с. Трилоар Л. Введение в науку о полимерах. М., Мир, 1973. Тростянская Е.Б., Комаров Г.В., Шишкин В.А., Сварка пластмасс. М., Машиностроение, 1967. Тюдзе Р., Каваи Т. Физическая химия полимеров. М., Химия, 1977.Уайэтт О., Дью-Хьюз Д. Металлы, керамика, полимеры. М., Атомиздат, 1979. Углеродные волокна и углекомпозиты. Под ред. Э. Фитцера. М., Мир, 1988. Углеродные волокна. Под ред. С. Симамуры. М., Мир, 1987, 304 с. Усталостная прочность и выносливость пластмасс / Бугло С.Т., Ратнер С.Б. 1989, 84 с.   Успехи реологии полимеров. Под ред. Г.В. Виноградова. М., Химия, 1970. Ушаков С.Н. Поливиниловый спирт и его производные. М.-Л., Из-во АН СССР, 1960. Федоренко Н.П., Лифшиц Ю.Т. Универсальный пластик (поливинилхлорид). М., Наука, 1966. Флори П. Статистическая механика цепных молекул. М., Мир, 1971. Фойгт И. Стабилизация синтетических полимеров против действия света и тепла. Л., Химия, 1972 Ферри Дж. Вязкоупругие свойства полимеров. М., Из-во иностранной литературы, 1963, 535 с. Филатов В.И. Опыт построения групповых технологических процессов на основе автоматизированной подготовки производства пластмассовых деталей. Л., ЛДНТП, 1975, 24 с. Филатов В.И. Технологическая подготовка производства пластмассовых деталей. Л., Машиностроение, 1976, 272 с. Филатов В.И., Гардымов Г.П., Лаврентьев К.К., Теленкова А.А., Егорова С.Р. Метод расчета рационального применения оборудования и оснастки при изготовлении деталей из пластмасс. Л., ЛДНТП, 1983, 20 с. Филатов В.И., Корсаков В.Д. Технологическая подготовка процессов формования изделий из пластмасс. Л., Политехника, 1991, 352 с. Филатов В.И., Лаврентьев К.К., Егорова С.Р. Методика выбора марки пластмассы. 1982, 20 с. Фрейзер А.Г. Высокотермостойкие полимеры. М., Мир, 1971, 296 с. Фридман М.Л. Технология переработки кристаллических полиолефинов. М., Химия, 1977, 400 с. Хан Ч.Д. Реология в процессах переработки полимеров. М.: Химия, 1979, 368 с. Ханашвили Л.М., Андрианов К.А. Технология элементорганических мономеров и полимеров. 2-е изд., М., Химия, 1983. Холмс-Уолкер В.А. Переработка полимерных материалов. М., Химия, 1979. Хопфф Г., Мюллер А. , Венгер Ф. Полиамиды. Госхимиздат, 1958. Хохлов А.Р., Кучанов С.И. Лекции по физической химии полимеров. М., Мир, 2000. Хрулев М.В. Поливинилхлорид. М., Химия, 1964. Хуго И., Кабелка И., Кожени И. и др. Конструкционные пластмассы: Свойства и применение. М. 1969. Целлюлоза и ее производные. Под ред. Н. Байклза, Л. Сегала. М., Мир, 1974, том 1, 501 с.; том 2, 512 с. Чалых А.Е. Диффузия в полимерных системах. М., Химия, 1987, 312 с. Чернин И.З., Смехов Ф.М., Жердев Ю.В. Эпоксидные полимеры и композиции. М., Химия, 1982, 232 с. Шалкаускас М.И. Металлизация пластмасс. М., Знание, 1983, 64 с. Шарпрез А. Кристаллизация полимеров. М., Мир, 1968. Шварц А.Г., Динсбург Б.Н. Совмещение каучуков с пластиками и синтетическими смолами. М., Химия, 1972, 224 с. Шевченко М.Г., Тягило С.В., Феофанов Б.Д. Гигиенические требования к полимерным материалам, применяемым в пищевой промышленности. М., Медицина, 1972. Шембель А.С., Антипина О.М. Сборник задач и проблемных ситуаций по технологии переработки пластмасс. Л., Химия, 1990. Шепурев Э.И. Полимерные оптические материалы. 1987, 20 с. Шерстнев П.П. Полимеры в медицинской технике. М., Медицина, 1980, 368 с. Шефтель В.О., Катаева С.Е. Миграция вредных химических веществ из полимерных материалов. М., Химия, 1978 Шляпинтох В.Я. Фотохимические превращения и стабилизация полимеров. М., Химия, 1979. Штарке Л. Использование промышленных и бытовых отходов пластмасс. Пер. с нем. Под ред. В.А. Брагинского. Л., Химия, 1987. Штаркман Б.П. Пластификация поливинилхлорида. М.-Л., Химия, 1975. Шур А.М. Высокомолекулярные соединения. М., Высшая школа, 1981, 656 с.   Энциклопедия полимеров. М., Советская энциклопедия. Том. 1, 1972, 1224 с.; том 2, 1974, 1032 с.; том 3, 1977, 1152 с. Эмануэль Н.М. , Бучаченко А.Л. Химическая физика молекулярного разрушения и стабилизации полимеров. М., Наука, 1988.   Яковлев А.Д. Технология изготовления изделий из пластмасс. 3-е изд., Л., Химия, 1977.

Полимеры в косметике

Зачем нам в косметике синтетические полимеры?

---

Куда и зачем их только не кладут! Вот неисчерпывающий список косметических продуктов, в которых можно отыскать полимерные материалы:

– тушь для ресниц, фиксирующие средства для волос, лаки для ногтей

– эмульсии, гели

– кондиционеры для волос

– увлажняющие средства для тела

– солнцезащитные кремы и водостойкая косметика

Кратко рассмотрим основные функции синтетических полимеров:

Плёнкообразователи. Эту функцию полимеров используют при создании косметики для фиксации волос. Полимеры покрывают волосы плёночкой, которая облегчает укладку, расчесывание волос и, тем не менее, может быть смыта с помощью воды. Силиконовые полимеры (диметикон) используются в кондиционирующих средствах, они придают волосам мягкость и также облегчают расчёсывание.

Загустители. В этой функции синтетические полимеры используются с 1970-х годов и по сей день пользуются популярностью. Например, купите в аптеке любое средство в виде геля, и с большой вероятностью вы обнаружите в нём карбомер. В 1990-х годах учёные разработали модификации карбомера, которые не растворяются в воде. Так появились солнцезащитные средства для спортсменов, устойчивые к появлению пота.

Кондиционеры. В этой функции действуют, помимо прочих полимеров, поликвартерниум-10, поликвартерниум-6, поликвартерниум-7. Они позволяют облегчить расчёсывание мокрых волос и снизить электризацию волос.

Улучшители органолептики продукта. Полимеры в коллоидной форме служат в качестве замутнителя, который позволяет получить требуемый вид продукта: например, уменьшить его прозрачность или добиться мраморно-белого цвета. Так действуют стирены/акрилаты/сополимеры. Также с помощью полимеров можно получить красивые двухфазные продукты. Может, вы встречали такие “двухслойные” мицеллярки. Так вот чтобы сделать такие слои, не обязательно использовать масло и воду, можно взять две водные среды и в одну из них добавить стабилизаторы. Вуаля — и продукт расслаивается. А добавив силиконы в крем, вы получите продукт, который оставляет на коже приятное ощущение шёлковой поверхности.

Антимикробные полимеры. В последние годы в косметике стали использоваться полипептиды, которые позволяют снизить содержание консервантов за счёт проявляемого ими антимикробного эффекта.

Отражатели УФ-лучей. Такие полимеры, растворимые в воде, способны отражать УФ-лучи. Это свойство можно использовать при создании сыворотки, которая зрительно уменьшает морщинки за счёт отражённого света (естественно, до её смывания с кожи).

Влияние синтетических полимеров на организм

В той концентрации, в какой синтетические полимеры добавляют в косметику, как правило, они не оказывают ярко выраженного негативного влияния, иначе бы все сразу заметили это и перестали ими пользоваться. Обычно такие полимеры содержатся в смываемых средствах, и образуемая ими плёнка на поверхности кожи или волос никуда не впитывается. Кожу особо не раздражает, хотя индивидуальные реакции никто не отменял. В то же время если мы возьмём зубную пасту, тут уже существует опасность проглатывания. Никто и никогда не проверял толком, что будет, если человек наглотается микроскопических частиц пластика. Если вы рискнёте проглотить пластиковую пуговицу, скорее всего, она выйдет естественным путём. Если же частицы небольшого размера, они могут и заблудиться в организме. Если используются наночастицы… тогда только Господь Бог расскажет вам, что с ними станет. Это область неизведанного, и чем дальше углубляются учёные в эту тему, тем больше вопросов. Как вы, возможно, помните из моего прошлого поста про пластик, нельзя быть на 100% уверенными в безвредности пластика, просто пока не доказано обратное.

Влияние синтетических полимеров на окружающую среду

Получается, если синтетические полимеры по большей части не впитываются в кожу и смываются водой, рано или поздно они попадают в окружающую среду. Там они накапливаются в водоёмах и почве. Животные и птицы часто проглатывают относительно крупные частички, принимая их за пищу. Рыбы фильтруют воду через жабры и также с планктоном заглатывают пластик. Постепенно вымирают коралловые рифы. Обитатели океанов вынуждены приспосабливаться к изменившимся условиям среды обитания. Не очень оптимистичная картина, в общем.

А есть ли альтернатива?

Полимеры могут быть и натуральными. Они прекрасно подходят в качестве загустителей, тот же самый крахмал или целлюлоза. Полисахариды могут выполнять кондиционирующие функции: так, инулин способен образовывать плёнку на волосах и разглаживать их. Ксантановая и гуаровая камеди могут заменить сополимер акрилат в креме, выполняя по сути те же функции, что и их синтетический аналог. Альгиновая кислота и её производные используются в создании пластифицирующих масок для лица. В качестве эксфолиантов давно используют различные природные материалы: колотые абрикосовые косточки, например. А требуется более нежное отшелушивание, не так травмирующее кожу? Никаких проблем — добавьте в средство бамбуковую пудру или гранулы жожоба, нет никаких причин использовать пластик.

---

Источник

---

Теги: полимеры, полимерные материалы, синтетические полимеры

Math.ru

Александр Юльевич Гросберг, Алексей Ремович Хохлов

М.: Наука, 1989. 208 с.
Тираж 71000 экз.
Серия Библиотечка «Квант», выпуск 74

Загрузить (Mb) djvu (6.52) pdf (-) ps (-) html (-) tex (-)

Рассказывается о современном состоянии конформационнои статистической физики макромолекул. Рассмотрены как фундаментальные вопросы физики синтетических гомополимеров — гибкость полимерной цени, объемные эффекты и динамические свойства полимерных систем, так и проблемы физики основных биополимеров — ДНК и белков. Большое внимание уделено пояснению качественных представлений о свойствах полимерных систем.

Для преподавателей вузов и техникумов, учителей средних школ и учащихся старших классов.

---

Содержание

Предисловие.

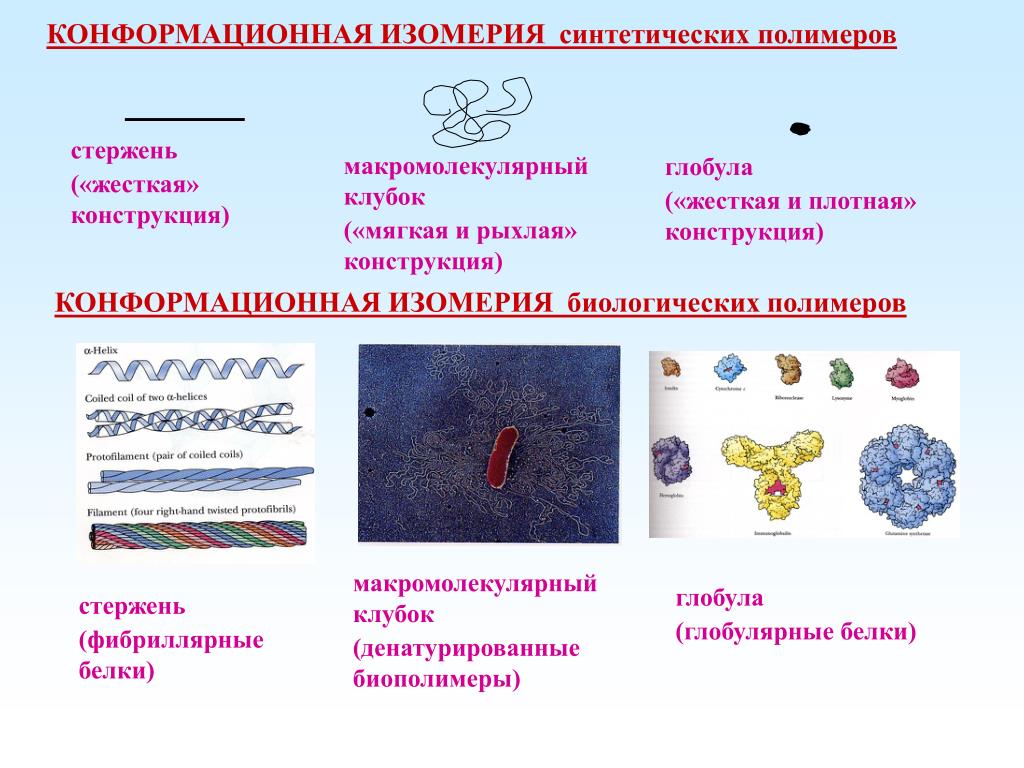

Глава I. КАК ВЫГЛЯДИТ МОЛЕКУЛА ПОЛИМЕРА?
    1.1. Полимеры — длинные молекулярные цепи.
    1.2. Гибкость полимерной цепи.
    1.3. Механизмы гибкости.
    1.4. “Портрет” полимерного клубка.
    1.5. Гетерополимеры и разветвленные макромолекулы.
    1.6. Кольцевые макромолекулы и топологические эффекты.
    1.7. Как получают макромолекулы?

Глава 2. КАКИЕ БЫВАЮТ ПОЛИМЕРНЫЕ ВЕЩЕСТВА?
    2.1. “Традиционные” агрегатные состояния и полимеры.
    2.2. Возможные состояния полимерных веществ.
    2.3. Пластмассы.
    2.4. Полимерные волокна.
    2.5. Полимерные жидкие кристаллы и сверхвысокопрочные волокна.
    2.6. Полимерные растворы.

Глава 3. ПОЛИМЕРЫ В ЖИВОЙ ПРИРОДЕ.
    3.1. Немного о воде, о любви к ней и о водобоязни.
    3.2. Молекулы из головы и хвоста.
    3.3. Молекулярная биология и молекулярная архитектура.
    3.4. Белки, РНК и ДНК — молекулы-машины.
    3.5. Химическое строение белков, ДНК и РНК.
    3.6. Первичная, вторичная и третичная структуры биополимеров.
    3.7. Глобулярные белки-ферменты.
    3.8. Третичные структуры других биополимеров.
    3.9. Физика и биология.

Глава 4. МАТЕМАТИКА ПРОСТОГО ПОЛИМЕРНОГО КЛУБКА.
    4.1. Математика в физике.
    4.2. Аналогия полимерной цепи броуновскому движению.
    4.3. Размер полимерного клубка.
    4.4. Вывод закона “квадратного корня”.
    4.5. Персистентная длина и эффективный сегмент.
    4.6. Плотность полимерного клубка и конентрационные режимы полимерного раствора.
    4.7. Гауссово распределение.

Глава 5. ФИЗИКА ВЫСОКОЭЛАСТИЧНОСТИ.
    5.1. Колумб открыл … натуральный каучук.
    5.2. Свойство высокоэластичности.
    5.3. Открытие вулканизации.
    5.4. Синтетический каучук.
    5.5. Высокоэластичность и растяжение отдельной полимерной цепочки.
    5.6. Энтропия.
    5.7. Энтропийная упругость идеального газа.
    5.8. Свободная энергия.
    5. 9. Энтропийная упругость полимерной цепи.
    5.10. Энтропийная упругость полимерной сетки.
    5.11. Эффект Гуха — Джоуля и тепловые явления при деформации каучука.

Глава 6. ПРОБЛЕМА ИСКЛЮЧЕННОГО ОБЪЕМА.
    6.1. Линейная память и объемные взаимодействия.
    6.2. Проблема исключенного объема: постановка задачи.
    6.3. Плотность клубка и столкновения звеньев.
    6.4. Хороший растворитель, плохой растворитель, θ-условия.
    6.5. Набухание полимерного клубка в хорошем растворителе.
    6.6. Эффект исключенного объема в полуразбавленном растворе.

Глава 7. КЛУБКИ И ГЛОБУЛЫ.
    7.1. Что такое переход клубок — глобула?
    7.2. Свободная энергия глобулы.
    7.3. Энергия взаимодействия звеньев.
    7.4. Энтропийный вклад.
    7.5. Коэффициент набухания α.
    7. 6. Переход клубок — глобула.
    7.7. Предпереходное разбухание.
    7.8. Экспериментальные наблюдения перехода клубок — глобула.
    7.9. Динамика перехода клубок — глобула.
    7.10. Некоторые обобщения.
    7.11. Коллапс полимерных сеток.
    7.12. Глобулярное состояние двуспиральной ДНК.
    7.13. О глобулярном состоянии белков и о конформационных переходах в глобулярных белках.

Глава 8. ДИНАМИКА ПОЛИМЕРНЫХ ЖИДКОСТЕЙ.
    8.1. Вязкость.
    8.2. Свойство вязкоупругости.
    8.3. Модель рептаций.
    8.4. Максимальное время релаксации.
    8.5. Модуль Юнга сетки квазисшивок.
    8.6. Трубка.
    8.7. Максимальное время релаксации полимерного расплава в модели рептаций.
    8.8. Вязкость полимерного расплава и коэффициент самодиффузии в модели рептаций.
    8.9. Теория рептаций и результаты экспериментов.
    8.10. Теория рептаций и гель-электрофорез ДНК.

Глава 9. ПОЛИМЕРЫ И ПРОИСХОЖДЕНИЕ ЖИЗНИ.
    9.1. Эволюция.
    9.2. Картина биологической эволюции с молекулярной точки зрения.
    9.3. Зарождение жизни и эволюция Вселенной.
    9.4. Химическая эволюция на ранней Земле.
    9.5. Предбиологическая эволюция: полимеры “объедают” друг друга.
    9.6. Первичная полимеризация: можно ли случайно написать “Войну и мир”.
    9.7. Спонтаннее нарушение симметрии, запоминание случайного выбора.
    9.8. Праволевая асимметрия живой природы.
    9.9. Запоминание случайного выбора, создание новой информации, творчество.
    9.10. Заключение. Что непонятно?

Приложения.

ФРАКТАЛЬНАЯ ГЕОМЕТРИЯ — НОВЫЙ МАТЕМАТИЧЕСКИЙ ЯЗЫК.

ФИЗИКА ПОЛИМЕРОВ И БИОФИЗИКА В ТВОРЧЕСТВЕ ИЛЬИ МИХАЙЛОВИЧА ЛИФШИЦА.

Список литературы.

---

Загрузить (Mb) djvu (6.52) pdf (-) ps (-) html (-) tex (-)

Постоянный адрес этой страницы: http://math.ru/lib/bmkvant/74

Список некоторых распространенных искусственных полимеров и их применения

Что такое полимеры? Сколько существует типов полимеров? Каково применение полимеров? Давайте посмотрим!

Шиха Гоял Обновлено: 20 февраля 2020 г. 17:16 IST

Что такое полимеры?

Полимеры состоят из различных молекул, которые соединяются вместе, образуя длинные цепи. Полимеры обычно имеют высокие температуры плавления и кипения, такие как ПВХ (поливинилхлорид), полистирол, целлюлоза. Эти простые молекулы, которые связываются с образованием полимеров, известны как мономеры.

Мономеры являются строительными блоками более сложных молекул, называемых полимерами. Следовательно, мы можем сказать, что мономер — это молекула, которая образует основную единицу для полимеров, и они связываются с другими мономерами, образуя молекулу с повторяющейся цепью. Подобно глюкозе, винилхлориду, аминокислотам и т. д.

Полимеры имеют следующие характеристики:

а) Их получают путем присоединения или конденсации.

б) гомополимеры или гетерополимеры (сополимеры).

c) Это термопласты, термореактивные материалы, эластомеры или волокна.

г) Имеют стерическую структуру.

Список важных синтетических волокон

Список некоторых распространенных искусственных полимеров и их применения:

S. No.	Полимер	Применение
1.	Полиэтилен	Упаковка, материалы, сумки, бутылки.
2.	Тефлон	Кухонная посуда с антипригарным покрытием
3.	Полипропилен	Бутылки, ящики
4.	Меламин	Посуда
5.	Поливинилхлорид (ПВХ)	Изоляция труб
6.	Лексан	Пуленепробиваемое стекло
7.	Винилкаучук	Резиновые ластики
8.	Бакелит	Кнопки с электроизоляцией
9.	Полистирол	Пенопласт Thermocole
10.	Поли (стирол-бутадиен)	Резиновая жевательная резинка
11.	Нейлон (полиэстер)	Волокна, канаты
12.	Светящиеся краски	Светятся при воздействии света. Их наносят на поверхность для защиты от коррозии и атмосферных воздействий.
13.	Противомикробные полимеры (полимерный биоцид)	Способность подавлять рост микроорганизмов
14.	Антиген	Вещество, способное стимулировать образование антител.
15.	Антипиретик	Вещество, используемое для снижения температуры тела.
16.	Пестициды	Используется для умерщвления животных
17.	Параарамидное волокно (кевлар)	Производство доспехов, спортивного и музыкального оборудования. Используется в области криогеники.
18.	Полиакрилонитрил (ПАН) (Орлон)	Используется для изготовления одежды и тканей, таких как свитера, шапки, коврики и т. д.
19.	Сополиамид (Технора)	Используется для производства волоконно-оптических кабелей, барабанных пластиков, автомобильной промышленности, канатов, проволочных канатов и кабелей.
20.	Политетрафторэтилен (ПТФЭ) (витон)	Viton B используется в химических установках и прокладках. Так как это зависит от марки полимера.

Мы видели список полимеров с их использованием. Но у меня возникает один вопрос: как образуются полимеры.

Они образуются с помощью процесса, известного как полимеризация . Это процесс связывания более мелких мономеров в полимеры ковалентной связью. Во время полимеризации химические группы теряются из мономеров, так что они могут соединяться друг с другом. В случае биополимеров углеводов это реакция дегидратации, при которой образуется вода.

Источник: www.oecotextiles.files.wordpress.com

Получите последние общие знания и текущие события со всей Индии и мира для всех конкурсных экзаменов.

खेलें हर किस्म के रोमांच से भ выполнительный गेम्स सि्म के रोमांच से भरपूरपूरपूरपूравия सिर्म ज Как ोम भ भ000

अभी

Связанные категории

• Химия
• ГК для Государственного ЧОП
• ГК для UPSC
• ГК для ССК

ПЛАСТИКИ ОБЩИЕ ПОЛИМЕРЫ

ПЛАСТИКИ ОБЩИЕ ПОЛИМЕРЫ

ПЛАСТИКИ ОБЩИЕ ПОЛИМЕРЫ

СПИСОК ТОРГОВЫХ НАЗНАЧЕНИЙ

Пластмассы, полимеры Торговые наименования и Поставщики

полистирол полиэтилен

Торговая марка	Материал	Производитель
А
Акктуф	сополимер ПП	Полимеры Амоко
Ацетрон	Ацеталь	ДСМ
Аклон	фторполимер	Сигнал союзников
АКП	ПВХ	Альфа Гэри
Акрилит	акрил	Сайро Индастриз
Акрирекс	акрил	Чи Мэй Промышленный
Аделл	термопластичная смола	Аделл
Адпро	полипропилен	Охотник
Близость	пластомер	Доу Пластмассы
Цель	ПС	Доу Пластмассы
Акулон	нейлон 6, 66	ДСМ
Акулой	нейлон 6, 66 сплавы	ДСМ
Алатон	ПЭВП, сополимер ПЭВП	Полимеры Лайонделл
Альбис	нейлон 6, 66	Альбис Канада
Алкрин	TP эластомер	Дюпон
Алгофлон	фторполимер	Оисмонт
Альфатек	TP эластомер	Альфа Гэри
Амилан	нейлон	Торей Индастриз
Амоко	термопластичная смола	Амоко
Амодель	ПФА (полифталамид)	Полимеры Амоко
Апек	ПК (высокая температура)	Байер
API	полистирол	Американские полимеры
Аквалой	нейлон 6/12, 66, ПП	ComAlloy
Акватен	полиэтилен	Квант
Алкрин	TP эластомер	Дюпон
Арсель	сополимер стирола/этилена	Нова Кемикалс
Ардель	полиарилат	Полимеры Амоко
Арнител	TP эластомер	ДСМ
Арополь	термореактивная смола	Эшленд
Арпро	расширяемый валик из полипропилена	JSP
Арпак	расширяемый валик из полипропилена	JSP
Эшлин	нулон 6, 66, 6/12	Полимеры Эшли
Астрын	Полипропиленовый сплав, со- и гомополимер, ТПО	Монтель
Аттане	УЛДПЭ	Доу Пластмассы
Аурум	ТП полиимид	Мицуи Тоацу
АВП	(разные)	Полимерланд
Аздель	термопластичная смола	Аздель
Б
Баполене	полиэтилен	Бамбергер
Барекс	сополимер акрилонитрила	BP Химикаты
Бэйбленд	поликарбонат/АБС	Байер
Байдур	структурная пена PUR RIM	Байер
Бейлон	нейлон 6/6	Смолы залива
Жук	формальдегид мочевины	Сайтек Индастриз
Бенвик	ПВХ	Сольвей
Бекслой	иономер	Дюпон
Болтарон	ФР ПП	ДженКорп
С
Кэбот	термопластичная смола	Кэбот
Кадон	сополимер СМА	Байер
Калибр	поликарбонат	Доу Пластмассы
Капрон	нейлон 6, 66, 66/6	Сигнал союзников
Карилон	алифатический ПК	Корпус
Цефор	полипропилен	Корпус
Целанезе	нейлон 6, нейлон 6/6	Хехст-Селанезе
Целанекс	полиэстер (ПБТ)	Хехст-Селанезе
Селкон	сополимер ацеталя	Хехст-Селанезе
Цельстран	армированный длинным волокном	Хехст-Селанезе
Центрекс	АСА, АСА+АЕС	Байер
Севиан	АБС, АБС+ПБТ, САН	Дайсель
С-гибкий	СБС, СЭБС	Концептуальный полимер
Химигум	TP эластомер	Гудиер
Чемлон	Нейлон 6,66	Химический полимер
Кларадекс	АБС	Шин-А
Комшилд	ПП	ComAlloy
Комтуф	ударопрочные смолы	ComAlloy
Кортон	материал с минеральным наполнителем	Полипасифик
Крастин	ПБТ	Дюпон
Кристаллор	полиметилпентен (ПМП)	Филипс Кемикал
CTI	Нейлон 66	М. А.Ханна
Цикогель	АБС	Полимеры Нова
Циколак	АБС, АБС+ПБТ	GE Пластмассы
Циколин	АБС/ПБТ	GE Пластмассы
Циколой	поликарбонат/АБС	GE Пластмассы
Сайглас	TS полиэстер	Сайтек Индастриз
Симел	меламиноформальдегид	Сайтек Индастриз
Сайрекс	сплав акрил/поликарбонат	Сайро Индастриз
Циролит	акрил	Сайро Индастриз
Д
Делрин	ацеталь	Дюпон
Десмопан	TP полиуретан	Байер
Дексплекс	ТПО	Полимеры D&S
Размер	сплав нейлона 6	Сигнал союзников
Даулекс	ПЭНД, ЛПЭНП	Доу Пластмассы
Дрексфлекс	TP эластомер	D&S Пластмассы
Дюрафлекс	полибутилен	Корпус
Дюрал	ПВХ	Альфа Гэри
Дурэль	полиарилат	Хехст-Селанезе
Дюретан	нейлон 6	Байер
Дурез	термореактивные смолы	Западный
Дайларк	сополимер СМА	Нова Кемикалс
Дилен	полистирол	Нова Кемикалс
Дилайт	вспенивающийся полистирол	Нова Кемикалс
Дайнафлекс	СБС, СЭБС	GLS Пластик
Е
Истабонд	ПЭТ	Истман Кемикал
Исталлой	ПК+полиэстер	Истман Кемикал
Истапак	ПЭТ	Истман Кемикал
Истар	(различные полиэфиры)	Истман Кемикал
Истман	термопластичная смола	Истман
Экдель	TP эластомер	Истман Кемикал
Экопрен	TP Эластомер	Решения для резины и пластика
Эдистир	полистирол	Энихем
Эктар	ПЭТ, ПБТ, РСТ полиэстер	Истман
Эктар ФБ	TP эластомер	Истман
Эласталлой	TP эластомер	GLS корп.
Эластоллан	полиуретан ТПЭ	БАСФ
Электрофил	электропроводящие полимеры	ДСМ
Элексар	TP Эластомер	Текнор Апекс
Эльвамид	сополимер нейлона	Дюпон
Элтекс	ПЭВП	Сольвей
Элтекс П	ПП	Сольвей
Элвакс	Сополимер ЭВА	Дюпон
Эмак	сополимер ЭМА	Шеврон Кемикал
Эми-Х	(разные)	ЛНП
Эмпи	полиэтилен, полипропилен	Монмут
Энатен	этиленбутилакрилат	Квант
Задействовать	TP эластомер	Доу Пластмассы
Эреф	сплав ПА/ПП	Сольвей
Эскалой	PP (устойчив к растрескиванию под напряжением)	ComAlloy
Эскор	кислотный терполимер	Эксон Кемикал
Эскорен	полипропилен	Эксон Кемикал
Эсталок	полиуретан	БФ Гудрич
Эстане	полиуретан ТПЭ	БФ Гудрич
Эвалька	Сополимер ЭВА	Оценка
Точный	пластомер	Эксон Кемикал
Экстрон	стеклонаполненный материал	Полипасифик
Внешний	TP эластомер	Эксон Кемикал
Ф
Фарадекс	токопроводящая проволока заполненная	ДСМ
Феррен	полиэтилен	Ферро
Феррекс	полипропилен	Ферро
Феррокон	Полиолефин	Ферро
Феррофло	полистирол	Ферро
Ферропак	сплав ПП/ПЭ	Ферро
Файберфил	армированный волокном материал	ДСМ
Фиберлок	ПВХ, армированный волокном	Геон
Файберстран	материал, армированный длинным волокном	ДСМ
Фина	полиолефин	Масло Фина
Финаклир	, СБС	Масло Фина
Финапрен	TP эластомер	Масло Фина
Флексаллой	ПВХ	Текнор Апекс
Флексомер	полиэтилен (ULDPE)	Юнион Карбайд
Флекспрен	TP эластомер	Текнор Апекс
Фторокомп	армированный фторполимер	ЛНП
Пенопласт	термопластичная пена	ComAlloy
Форафлон	ПВДФ	Атохим
Формион	иономер	А. Шульман
Фортифлекс	полиэтилен	Сольвей
Фортилен	полипропилен	Сольвей
Фортрон	ППС	Хехст-Селанезе
FR-ПК	ПК	Лаки
FTPE	Фторэластомер	Высококачественные полимеры 3M
Г
Гапекс	нейлон	Ферро
Гелой	АСК, АСА+ПК, АСА+ПВХ	GE Пластмассы
Геоласт	TP эластомер	Усовершенствованная эластомерная система.
Геон	ПВХ	Геон
Глазкид	алкидный	СИТЕК
Стеклопластик	термостойкая смола	Стеклопластик
Голдрекс	акрил	Ханьян Кемикал
Гриламид	нейлон 12	EMS-американский грилон
Грилон	нейлон 6, 66	EMS-американский грилон
Грильпет	ПЭТ	EMS-американский грилон
Гривори	нейлон	EMS-американский грилон
Н
Халар	фторполимер	Аузимонт
Галон	фторполимер	Озимонт
Ханалак	АБС	Мивон
сенокос	термореактивная смола	сенокос
Геркупрен	TP эластомер	Джей-Фон
Гетрон	термореактивная смола	Эшленд
Хифакс	ПП, ТПЭ, ТПО	Монтель
HiGlass	стеклонаполненный полипропилен	Химонт
Хилой	высокопрочная смола	ComAlloy
Гистат	электропроводящий	Объединенные композиты
HiVal	полиэтилен (HDPE)	Общие полимеры
Хиваллой	ПП сплав	Монтель
Хостацен	металлоцен PP	Хехст-Селанезе
Хостаком	усиленный ПП	Хехст-Селанезе
Хостафлон	фторполимеры	Хехст-Селанезе
Хостаформ	сополимер ацеталя	Хехст-Селанезе
Хостален	ПЭ	Хехст-Селанезе
Хостален-ГУР	Полиэтилен сверхвысокой молекулярной массы	Хехст-Селанезе
Хостален PP	полипропилен	Хехст-Селанезе
Хосталлой	полиолефиновый сплав	Хехст-Селанезе
Охотник	термопласт	Охотник
Хайфлон	фторполимер	Оисмонт
Хайлар	ПВДФ	Оисмонт
Хайлон	нейлон 6, 66	Хейл
Хайтрел	TP эластомер	Дюпон
я
Импет	полиэстер (ПЭТ)	Хехст-Селанезе
Интерпол	полиуретан	Композиты Кука
Йотек	иономер	Эксон
Изопласт	ТПУ	Доу Пластмассы
Юпиаче	ППО/СИЗ	Мицубиси
Юпилон	поликарбонат	Мицубиси
Юпитал	ацеталь	Мицубиси
Иксан	ПВДФ	Сольвей
Иксеф	полиариламид	Солвей Полимеры
Дж
Дж-Пласт	TP эластомер	Джей-Фон
К
Кадель	ПАЭК	Полимеры Амоко
Камакс	акриловый сополимер	АтоХаас
Кепитал	Сополимер ацеталя	Корея Инженерные пластмассы
Кемкор	ПЭНП, ПЭВП	Кемкор Австралия
Кематал	сополимер ацеталя	Хехст-Селанезе
Кибисан	САН	Чи Мэй Промышленный
Кибитон	СБС	Чи Мэй Промышленный
Кобленд	поликарбонат/АБС	ЭниХем Америка
Кодапак	Полиэстер ПЭТ	Истман
Кодар	полиэстер PETG	Истман
Кохинор	винил	Римтек
Копа	Нейлон 6,66	Колон Америка
Кратон	стирол TPE	Шелл Кемикал
К-смола	стирол/бутадиен бл. сополимер	Филипс Кемикал
Кынар	ПВДФ	Атохим
Л
Ладен	полистирол	САБИК
Лексан	поликарбонат	GE Пластмассы
Ломод	TP эластомер	GE Пластмассы
Лубрикомп	износостойкий материал	ЛНП
Лубрилон	нейлон 6,66,6/12,ПБТ	Комаллой
Лубрилой	материал с внутренней смазкой	ЛНП
Люсель	сополимер ацеталя	Лаки
Люсет	сополимер ацеталя	Лаки
Люмакс	сплав ПБТ	Лаки
Лупан	САН	Лаки
Лупол	полиолефин	Лаки
Лупон	нейлон 66	Лаки
Лупос	АБС	Лаки
Люпокс	ПБТ	Лаки
Лупой	АБС+ПБТ	Лаки
Луран	САН, АСА	БАСФ
Люсеп	ППС	Лаки
Люстран	АБС, САН, АБС+акрил	Байер
Люксис	нейлон 6/6	Вестовер
Лайтекс	эпоксидная смола	Квантовые композиты
М
Магнакомп	Нейлон 6, 6/10, ПП	ЛНП
Магнум	АБС	Доу Пластмассы
Макролон	поликарбонат, смесь поликарбоната	Байер
Макробленд	смесь поликарбонатов	Байер
Малекка	сополимер стирола	Денки Кагаку
Маранил	нейлон	ICI Америка
Марлекс	полиэтилен, полипропилен	Филипс Кемикал
Матер-Би	биоразлагаемый полимер	Новамонт
Микротен	ПЭ	Квант
Миластомер	TP эластомер	Мицуи
Миндель	БП, БП из сплава	Полимеры Амоко
Минлон	нейлон с минеральным наполнителем 6/6, 6/6/6	Дюпон
Мортан	ТПУ	Мортон
Многобазовый	АБС	Многобазовый
Мультифлам	полипропилен	Многобазовый
Многогибкий	TP эластомер	Мультибаза
Мультибедра	полистирол	Многобазовый
Мультипрофи	полипропилен	Многобазовый
Мультисан	сополимер САН	Многобазовый
С
НАС	СММА акрил	Нова Кемикалс
Накселл	поликарбонат (переработанный)	MRC Полимеры
Норсофен	Фенольный	Норольд Композиты
Нортуфф	ПЭВП, полипропилен	Полимерланд
Норил	ППО, сплав ППО	GE Пластмассы
Новаласт	TP эластомер	Полимеры Нова
Новален	TP эластомер	Полимеры Нова
Новамид	нейлон	Мицубиси
Новополь	ЛПЭНП, ПЭНП, ПЭВП	NOva Chemicals
Новатемп	ПВХ	Новатек
Новон	полимер на основе крахмала	Новон
НСК	Нейлон, ПС	Термофил
Нукрел	сополимер ЭМАА	Дюпон
Найбекс	нейлон 6/12	Нова
Нидур	нейлон 6	Bayer (теперь Durethan)
Нилафил	нейлон 66	ДСМ
Ниламид	нейлон	Полимерный сервис
Ниласт	TP эластомер	Сигнал союзников
Нилатрон	нейлон, армированный стекловолокном	ДСМ
Нилен	нейлон	Пользовательские смолы
Нилинд	нейлон 66	Дюпон
Нилой	нейлон 66, ПК, ПП	Композиты Найтекс
Нипель	нейлон 6	Сигнал союзников
Нейтрон	нейлон 66	Композиты Найтекс
О
Олехард	наполненный полипропилен	Чизо Америка
Онтекс	TP эластомер	D&S Пластмассы
Оптима	сополимер ЭМА	Эксон Кемикал
Оптикс	акрил	Пласколит
Окси	винил	Западный
Оксисмесь	винил	Западный
Оксиклир	ПВХ	Западный
П
Панлит	поликарбонат	Тейджин Кемикал
Паксон	ПЭВП	Паксон
Пебакс	ПЭБА	Атохим
Пелтан	полиуретановый эластомер TP	Доу Пластмассы
Пермастат	(разные)	РТП
Перспекс	акрил	Акрил ICI
Петлон	ПБТ	Альбис
Петра	полиэстер (ПЭТ)	Сигнал союзников
Петротен	, полипропилен, ТПО	Квант
Пибитер	полиэстер (ПБТ)	ЭниХим
Пласлок	термореактивные смолы	Пласлок
Пласлубе	смазочные материалы	ДСМ
Пленко	термореактивные смолы	Производство пластмасс
Оргстекло	акрил	АтоХаас (Ром энд Хаас)
Плиович	Винил	Гудиер
ЧВК	меламиноформальдегид	Солнечное побережье
Покан	полиэстер (ПБТ)	Альбис
Полифил	армированные полиолефины	Полифил
Полифабрики	АБС	А. Шульман
Полифлам	огнестойкий термопласт	А. Шульман
Полифлон	фторполимер	Дайкин
Полифорт	полипропилен, полиэтилен	А. Шульман
Полилак	АБС	Чи Мэй Промышленный
Полиман	АБС-сплав	А. Шульман
Полипур	армированный или легированный TPE	А. Шульман
Политрон	сплав ПВХ	Геон
Политроп	TP эластомер	А. Шульман
Поливин	ПВХ	А. Шульман
Порене	АБС	Тайский нефтехимический
Преми-стекло	армированный стекловолокном SMC	Премикс
Предварительный проект	густой формовочный компаунд (термореактивный)	Премикс
Преобладание	АБС/полиуретан	Доу Пластмассы
Превекс	СИЗ	GE Пластмассы
Примэф	ППС	Сольвей
Призма	полиуретан RIM	Байер
Поливин	ПВХ. Шульман
Примакор	Сополимер ЭАА	Доу Пластмассы
Pro-факс	полиолефины	Монтель
Пропак	полипропилен	Полипасифик
Импульс	поликарбонат/АБС	Доу Пластмассы
Р
Радель	полиэфирсульфон	Продукция Amoco Performance
Радифлэм	нейлон FR	Радициноваципс
Радилон	нейлон 6	Радициноваципс
Радипол	нейлон 6/6	Радициноваципс
Рени	нейлон 6/6	Мицубиси
Повтор	полистирол	Охотник
Репреан	сополимер этилена	Дискас
Резиноид	термореактивные смолы	Резиноид
Держатель	ПЭ	Доу Пластмассы
Рексен	термопластичная смола	Рексен
Рексфлекс	полипропилен	Рексен
Рилсан	смолы для ротационного формования	Атохим
Римпласт	TP эластомер	Халс
Римтек	винил	Римтек
Райтфлекс	TP эластомер	Хехст-Селанезе
Роджерс	термореактивные смолы	Роджерс
Ронфалин	АБС	ДСМ
Ринит	полиэстер (ПЭТ, ПБТ)	Дюпон
Райтон	ППС	Филипс Кемикал
С
Сабля	ПК+ПЭТ	Доу Пластмассы
Сантопрен	ТПЭ, ТПО	Усовершенствованная эластомерная система.
Саран	винилидинхлорид	Доу Пластмассы
Сарлинк	ТПЭ, ТПО	ДСМ
Сатинфлекс	ПВХ	Альфа Гэри
Шулафлекс	гибкие эластомеры	А. Шульман
Шуламид	нейлон 6, 66	А. Шульман
Шулинк	сшиваемый HDPE	А. Шульман
Склер	полиэтилен	Нова Кемикалс
Селар	нейлон, ПЭТ	Дюпон
Корпус	полиолефины	Корпус
Шинит	ПБТ	Синконг
Синкрал	АБС	ЭниХим
Синвет	поликарбонат	ЭниХим
Соарнол	Сополимер ЭВА	Ничимен
Солеф	ПВДФ	Солвей Полимеры
Сольвик	ПВХ	Солвей Полимеры
Спектар	полиэфирный сополимер	Истман
Станил	нейлон 46	ДСМ
Станулой	Смесь PC. PET (переработанная)	MRC Полимеры
Стапрон	АБС+ПК, SMA	ДСМ
Стат-Кон	материал, рассеивающий статическое электричество	ЛНП
Стат-Лой	материал, рассеивающий статическое электричество	ЛНП
Стереон	стирол/бутадиен бл. сополимер	Файрстоун
Стиполь	термореактивная смола	Композиты Кука
Стирафил	наполненные стиролы	ДСМ
Стайрон	ПС	Доу Пластмассы
Стиропор	ПС	БАСФ
Сумиплекс	акрил	Сумитомо
Санпрен	Эластомер ПВХ	А. Шульман
Сантра	ППС	Сункионг Индастриз
Supec	ППС	GE Пластмассы
Суперклин	ПВХ	Альфа Гэри
Супрел	АБС/ПВХ	Виста Кемикал
Сурлин	Иономер	Дюпон
Синпрен	TP эластомер	Синерджистикс Индастриз
Т
Технил	нейлон 66	Рон-Пуленк
Текофлекс	ПУР	Термидикс
Текотан	ПУР	Термидикс
Тедур	ППС	Альбис
Тефлон	фторполимер	Дюпон
Тефзель	ПЭ-ТФЭ фторполимер	Дюпон
Текрон	TP эластомер	Текнор Апекс
Телкар	TP эластомер	Текнор Апекс
Телкар	TP эластомер	Текнор Апекс
Темпаллой	высокотемпературная смола	ComAlloy
TempRite	ХПВХ	БФ Гудрич
Тенак	ацеталь	Ашай
Тенит	полиолефин, целлюлоза, CAB	Истман
Терлуран	АБС	БАСФ
Терлюкс	МАБС	БАСФ
Тексалон	нейлон	Техаспол
Тексин	полиуретан	Байер
Термекс	теплорассеивающие материалы	ComAlloy
Термокомп	стекло, армированное углеродным волокном	ЛНП
Термкс	сополиэстер	Истман
Тон	ПКЛ	Юнион Карбайд
Топас	циклоолефиновый сополимер	Хехст-Селанезе
Топекс	ПБТ	Тонг Ян Нейлон
Топлекс	поликарбонат/АБС	Многобазовый
Торей	ПБТ	Торей Индастриз
Торлон	полиамид-имид	Полимеры Амоко
Тойолак	АБС, поликарбонат/АБС	Торей Индастриз
ТПХ	полиметилпентен (ПМП)	Мицуи
Трефсин	TP эластомер	Усовершенствованная эластомерная система.
Триакс	поликарбонат/ABS, ANS/нейлон	Байер
Трибит	ПБТ	Сэм Ян
Трилой	ПК+ПБТ, АБС+ПК	Сэм Ян
Трирекс	ПК	Сэм Ян
Туфрекс	АБС	Байер
Тирил	САН	Доу Пластмассы
У
Удель	ПСО	Продукция Amoco Performance
Ультем	полиэфиримид	GE Пластмассы
Ультрадур	полиэстер (ПБТ)	БАСФ
Ультраформ	ацеталь	БАСФ
Ультрамид	нейлон	БАСФ
Ультрапек	ПАЭК	БАСФ
Ультрасон-Е	полиэфирсульфон (PES)	БАСФ
Ультрасон – S	полисульфон (ПСО)	БАСФ
Ультрастир	АБС	Энихем Америка
Ультратен	Сополимер ЭВА	Квант
Унихем	ПВХ	Колорайт Пластик
Универсальный	полиэтилен	Юнион Карбайд
В
Валокс	полиэстер (ПБТ, ПЭТ, ПКТ)	GE Пластмассы
Валтра	полистирол	Шеврон Кемикал
Вандар	сплав полиэстера	Хехст-Селанезе
Вектор	СБС, СИС	Полимеры Dexco
Вектра	жидкокристаллический полимер	Хехст-Селанезе
Вертон	армированный длинным волокном	ЛНП
Веспел	полиимид	Дюпон
Вестамид	нейлон	Халс
Виктрекс	ПЭЭК	Передовые материалы ICI
Виста	винил	Виста Кемикал
VistaFlex	TP эластомер	Усовершенствованная эластомерная система.
Вистел	ПВХ	Виста Кемикал
Витакс	АСА	Хитачи Кемикал
Волой	огнестойкие материалы	ComAlloy
Выбекс	полиэстер	Ферро
Выдыно	нейлон	Монсанто
Вырам	TP эластомер	Усовершенствованная эластомерная система.
Витен	ПВХ+ПУ	Альфа Гэри
Ш
Велламид	нейлон	Веллман
ВЭС	ПП	Вашингтон Пенн
Х
Ксеной	поликарбонат/полиэстер	GE Пластмассы
ХТ-полимер	акриловый сополимер	Сайро Индастриз
Хыдар	жидкокристаллический полимер	Полимеры Амоко
З
Земид	ПЭ, ПЭВП	Дюпон Канада
Зенит	ЛКП	Дюпон
Зеонекс	полиметилпентен (ПМП)	Ниппон Зеон
Зилар	акриловый сополимер	Новакор
Зайтел	нейлон	Дюпон

---

Инвентарь Список

Структура, свойства, типы, список и применение

Быстрая навигация

 [скрыть]

Полимеры — это гигантские молекулы, образованные путем соединения сотен или тысяч более мелких молекул. Они относятся к категории макромолекул. Слово полимер происходит от двух греческих слов; «поли» означает «много», а «мер» означает «часть». Таким образом, полимер представляет собой большую молекулу, состоящую из нескольких одинаковых повторяющихся звеньев, называемых мономерами.

Полимер должен состоять из одинаковых повторяющихся звеньев. Если разные типы молекул соединяются вместе, образуя более крупную молекулу, ее просто называют гигантской молекулой, а не полимером.

В этом разделе мы подробно обсудим полимеры, их характеристики и свойства, их классификацию, примеры и многое другое.

Свойства полимеров

Полимеры идентифицируются на основе их свойств. Общие свойства, присущие всем типам полимеров, следующие:

1. Они состоят из повторяющихся звеньев

Как упоминалось во введении, наиболее важным свойством полимера является то, что он состоит из идентичных повторяющихся звеньев, известных как мономеры. Название полимера также основано на этих мономерах. Возьмем следующие примеры;

• Полисахарид представляет собой полимер, состоящий из нескольких повторяющихся моносахаридов.
• Полипептид состоит из тысяч пептидов (или аминокислот), повторяющихся определенным образом.
• Полинуклеотид представляет собой полимер нуклеотидов.

2. Конфигурация мономеров

Конфигурация мономеров является вторым свойством полимеров. Мономеры в каждом полимере имеют определенную конфигурацию или расположение, которое является специфической характеристикой этого полимера. Это можно понять из следующих примеров;

• В линейном полимере все мономеры связаны в одну длинную цепь.
• В разветвленном полимере некоторые мономеры образуют короткие цепи, которые присоединяются в качестве разветвления к основной линейной цепи мономеров. При этом мономеры имеют две конфигурации.

3. Длина цепи

Размер полимера и степень полимеризации можно определить по длине цепи полимера. Длина цепи также указывает количество мономеров, присутствующих в полимере. В случае синтетических полимеров легче найти длину цепи, так как статистические данные сообщаются в процессе полимеризации.

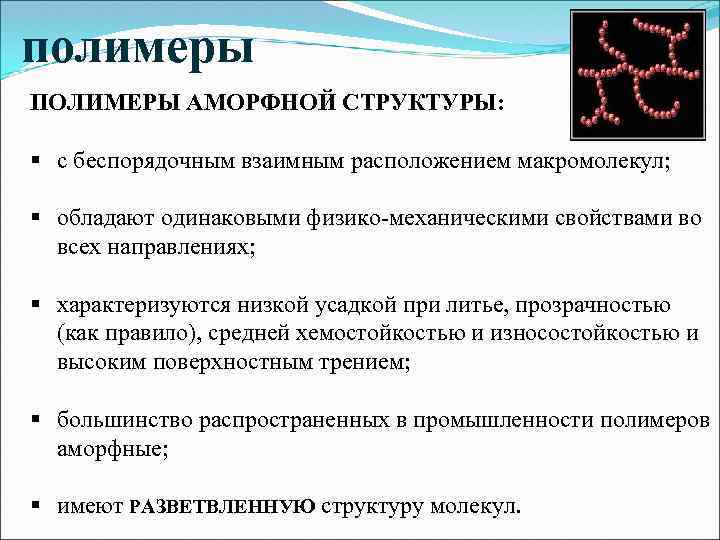

4. Морфология

Морфология показывает окончательную форму полимера, которую он принимает после процесса полимеризации. Физические свойства полимера сильно зависят от его морфологии, которая, в свою очередь, зависит от взаимодействия между цепями присутствующих в нем мономеров. Обычно наблюдаются следующие морфологии полимера;

• Неупорядоченный, при котором полимер имеет несколько аморфную или стеклообразную структуру. Он образуется за счет высокой степени случайного разветвления цепей.
• Линейный, в котором все мономеры расположены в одну цепь. Полимер ведет себя как полукристаллическое твердое вещество.
• Сшитые, в которых цепи мономеров имеют обширные сшивки. Эти поперечные связи подвергаются разложению при воздействии высоких температур.

Классификация полимеров

Они подразделяются на две широкие категории.

• Природные полимеры: они естественным образом присутствуют в телах живых организмов.
• Искусственные полимеры: они искусственно производятся в промышленности для различных коммерческих целей.

Полимеры также можно классифицировать по типу присутствующих в них мономеров. Эта классификация включает следующие категории;

• Гомополимер: Гомополимер состоит только из мономера одного типа.
• Сополимер: С другой стороны, сополимер состоит из двух или более типов повторяющихся звеньев.

Искусственные полимеры

Они производятся человеком для удовлетворения ряда коммерческих и промышленных потребностей. Они также известны как синтетические полимеры. Все мы используем различные синтетические полимеры в повседневной жизни. Несколько примеров искусственных или синтетических полимеров включают:

• Нейлон, используемый в текстильной промышленности.
• Поливинилхлорид (ПВХ), используемый в пластмассовой и трубной промышленности.
• Синтетический каучук, используемый для различных целей.
• Полистирол, полиакрилонитрил, полиэтилен и многое другое.

Эти полимеры производятся в промышленности в процессе полимеризации.

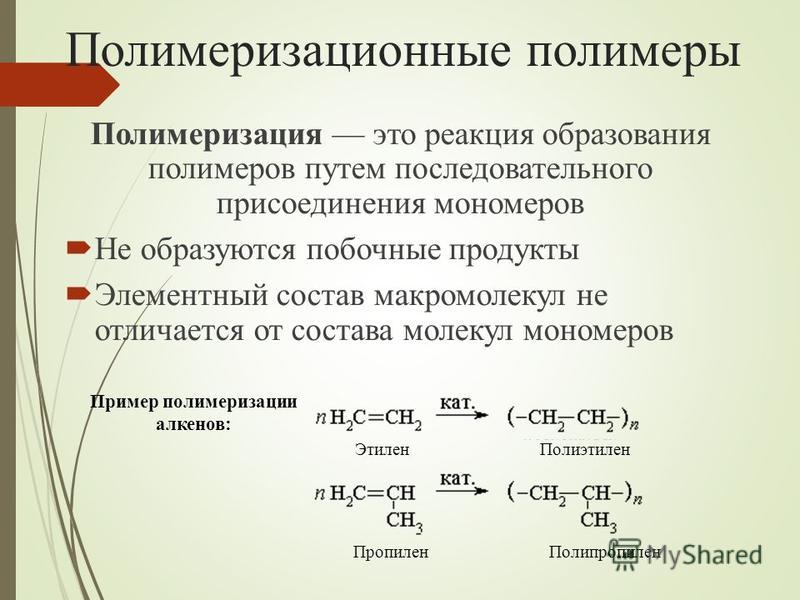

Полимеризация

Метод искусственного получения полимеров в промышленности известен как полимеризация. В этом процессе мономеры объединяются, образуя ковалентные связи или связи. Функциональные группы мономеров реагируют друг с другом, образуя специфическую ковалентную связь.

В настоящее время в промышленности используются два метода полимеризации;

• Рост цепи: В этом методе к растущей цепи за один раз добавляется одна молекула мономера.
• Ступенчатый рост: в этом методе цепи мономеров могут объединяться, т. е. несколько цепей мономеров могут объединяться одновременно для образования полимера.

Новые методы также используются в полимеризационной промышленности. Однако эти методы выходят за рамки нашей темы.

Природные полимеры

Они присутствуют в телах живых организмов и участвуют в основных жизненных процессах. Поэтому их еще называют биополимерами.

Они делятся на три основных класса:

1. Полисахариды
2. Полипептиды
3. Полинуклеотиды

Остальная часть нашего обсуждения будет основана на этих биополимерах.

Полисахариды

Полисахариды относятся к категории углеводов. Это полимеры, состоящие из повторяющихся звеньев моносахаридов. Несколько тысяч моносахаридных субъединиц соединяются гликозидными связями с образованием полисахаридов.

Свойства

Следующие свойства являются общими для всех полисахаридов:

• Это аморфные твердые вещества.
• Безвкусные и бесцветные.
• При гидролизе они дают моносахариды.
• Невосстанавливающие сахара.
• Нерастворимы в воде.

Некоторые биологически важные полисахариды включают крахмал, гликоген и целлюлозу.

Крахмал

Это полимер, состоящий из повторяющихся субъединиц глюкозы. При полном гидролизе крахмал дает молекулы глюкозы. Он может состоять из разветвленных цепей глюкозы, как в амилопектиновом крахмале, или неразветвленных цепей глюкозы, как в амилозокрахмале.

Может быть идентифицирован тестом на йод. Крахмал всегда дает синюю окраску в йодной пробе.

Крахмал является основной формой хранения глюкозы в растениях. Человек и животные потребляют углеводы в основном в виде крахмала. Он присутствует во фруктах, зернах, семенах, клубнях и т. д.

Гликоген

Гликоген также является полимером молекул глюкозы и дает глюкозу при полном гидролизе. Он состоит из разветвленных цепочек глюкозы, расположенных в виде спирали.

Его также можно определить с помощью йодного теста. Гликоген дает красный цвет с йодом.

Животные запасают глюкозу в организме в виде гликогена. Он присутствует в каждой животной клетке. Однако большие запасы гликогена находятся в клетках печени и мышц. Его также иногда называют животным крахмалом.

И гликоген, и крахмал усваиваются в желудочно-кишечном тракте человека.

Целлюлоза

Целлюлоза представляет собой разветвленный полимер субъединиц глюкозы, связанных гликозидными связями. Эти гликозидные связи отличаются от связей в крахмале и гликогене тем, что они не могут быть разорваны в организме человека. Именно поэтому клетчатка не усваивается пищеварительной системой человека.

Еще одним фактором, отличающим целлюлозу от других полисахаридов, является ее реакция с раствором йода. Йодная проба целлюлозы отрицательна, так как она не окрашивается раствором йода.

Это самый распространенный углевод в природе. Целлюлоза является важным компонентом клеточных стенок растений и поэтому присутствует в каждой растительной клетке. Однако его нет в клетках животных.

Полипептиды

Полипептиды представляют собой полимеры аминокислот. Несколько аминокислот соединены вместе пептидными связями, образуя длинные цепи, называемые полипептидами. Затем эти цепи претерпевают различные структурные преобразования, что приводит к образованию функциональных белков.

Свойства

Следующие свойства являются общими для всех полипептидов;

• Представляют собой неразветвленные цепи аминокислот.
• Каждый полипептид содержит аминокислоту со свободной аминогруппой на N-конце и аминокислоту со свободной карбоксильной группой на С-конце.
• При протеолизе они дают разные аминокислоты.
• В зависимости от природы аминокислот они могут растворяться или не растворяться в воде.
• Они синтезируются рибосомами внутри клеток.

Функции

Полипептиды претерпевают различные структурные преобразования для образования белков. Таким образом, функции, выполняемые полипептидами в организме человека, такие же, как и у белков. К ним относятся следующие;

• Они образуют белки, которые являются важным компонентом всех типов мембран.
• Полипептиды из белков, функционирующих как ферменты.
• Они образуют транспортные белки, такие как гемоглобин.
• Они присутствуют в волосах, ногтях, костях, хрящах и т. д.
• Необходимы для сокращения мышц.
• Некоторые полипептиды функционируют в организме человека как гормоны, например инсулин, состоящий из двух полипептидов.
• Нейропептиды в организме человека действуют как нейротрансмиттеры.
• Они также могут быть присоединены к липидной молекуле с образованием липопептидов. Эти липопептиды являются компонентами клеточных мембран и выполняют несколько функций, необходимых для роста и выживания клетки.
•  Они играют роль в передаче клеточных сигналов.

Эти полимеры аминокислот имеют несколько других функций, которые будут подробно обсуждаться в другом месте.

Полинуклеотиды

Это полимеры нуклеотидов, соединенных вместе фосфодиэфирной связью. Полинуклеотид представляет собой единую цепь, содержащую 13 или более нуклеотидов, соединенных фосфодиэфирными связями. Они дают отдельные нуклеотиды под воздействием ферментов нуклеаз, которые разрывают фосфодиэфирные связи.

ДНК и РНК являются биологически наиболее важными полинуклеотидами.

ДНК

Дезоксирибонуклеиновая кислота (ДНК) представляет собой полимер дезоксирибонуклеотидов. Это двойной полимер, то есть он состоит из двух полимерных цепочек нуклеотидов. Две цепочки нуклеотидов соединяются вместе посредством водородных связей, образуя двойную спираль ДНК.

ДНК присутствует в ядре и ядрышке всех живых клеток. Он также присутствует в хлоропластах животных клеток, а также в митохондриях как животных, так и растительных клеток. Вся структурная и функциональная информация клетки хранится в виде ДНК. Эта информация также передается следующему поколению через ДНК.

ДНК подвергается деградации нуклеазами, расщепляющими фосфодиэфирную связь между нуклеотидами. Этот фермент также присутствует в пищеварительном тракте человека, который расщепляет нуклеиновую кислоту, поступающую с пищей, в нуклеотиды, которые могут быть абсорбированы.

РНК

Рибонуклеиновая кислота (РНК) является еще одним примером полинуклеотида. Это полимер рибонуклеотидов. В отличие от ДНК, она состоит только из одной длинной цепочки нуклеотидов. Нуклеотиды в РНК также связаны между собой фосфодиэфирными связями.

РНК необходима для передачи информации из ядра в цитоплазму, а также для синтеза белков в клетке.

РНК, поступающая с пищей, расщепляется нуклеазами пищеварительного тракта на нуклеотиды, которые затем всасываются в кровь.

Резюме

Полимеры представляют собой макромолекулы, образующиеся при объединении нескольких идентичных повторяющихся звеньев в длинные цепи в результате химической связи.

Соединение должно обладать следующими свойствами, чтобы быть полимером;

• Он должен состоять из идентичных повторяющихся звеньев, называемых мономерами.
• Мономеры могут иметь линейную или разветвленную конфигурацию.
• Размер полимера зависит от длины его цепи.
• По морфологии он может иметь цепи, которые являются неупорядоченными, линейными или сшитыми.

Две широкие категории полимеров включают;

• Искусственные или синтетические полимеры
• Природные полимеры

В зависимости от природы мономеров, образующих полимер, они классифицируются как;

• Гомополимер (только один тип мономера)
• Сополимер (два или более типа мономера)

Искусственные полимеры, изготовленные для промышленного и коммерческого использования, включают искусственный каучук, ПВХ, нейлон и т. д. живые организмы. Это включает;

• Полисахариды
• Полипептиды
• Полинуклеотиды

Полисахариды представляют собой полимеры моносахаридов, которые представляют собой аморфные твердые вещества без вкуса и запаха.

Крахмал, гликоген и целлюлоза являются наиболее важными полисахаридами. Все это полимеры глюкозы.

Крахмал — это запасная форма глюкозы в растениях, а гликоген — запасная форма глюкозы у животных.

Целлюлоза присутствует в клеточных стенках растений

Полипептиды представляют собой полимеры, состоящие из одной неразветвленной цепи аминокислот, связанных пептидными связями.

Эти полипептиды подвергаются различной пространственной организации с образованием сложных структурных и функциональных белков.

Полипептиды выполняют те же функции, что и белки.

Полинуклеотиды представляют собой полимеры нуклеотидов и включают нуклеиновые кислоты, такие как ДНК и РНК.

Они также представляют собой одиночные неразветвленные цепи, состоящие из 13 и более нуклеотидов.

Фосфодиэфирная связь между отдельными нуклеотидами расщепляется ферментами нуклеазами, присутствующими в клетках, а также в пищеварительном тракте животных.

Часто задаваемые вопросы

Примеры полимеров?

Примеры полимеров включают крахмал, белки, ДНК и т. д. Крахмал представляет собой полимер молекул глюкозы, белки представляют собой полимеры аминокислот, а ДНК представляет собой полимер дезоксирибонуклеотидов.

Какие существуют типы полимеров?

Некоторые типы полимеров включают природные полимеры, синтетические полимеры, биоразлагаемые полимеры и т. д. Белки, крахмал, ДНК и т. д. являются природными полимерами. Нейлон, полиэстер и т. д. являются синтетическими полимерами. Большинство природных полимеров биоразлагаемы.

Является ли вода полимером?

Вода как молекула представляет собой простую молекулу. Однако, если говорить в больших масштабах, вода принадлежит к классу полимеров, известных как динамические полидисперсные разветвленные полимеры.

Является ли пластик полимером?

Да, пластик — это полимер. Он относится к синтетической категории полимеров. Различные виды пластика, присутствующие на рынке, имеют разную структуру.

Ссылки

1. Matthews, C.E.; К. Э. Ван Холде; К. Г. Ахерн (1999) Биохимия. 3-е издание. Бенджамин Каммингс. ISBN   0-8053-3066-6
2. Н. А. Кэмпбелл (1996) Биология (4-е издание). Бенджамин Каммингс, Нью-Йорк. стр. 23  ISBN   0-8053-1957-3
3. Олкок, Гарри Р.; Лампе, Фредерик В.; Марк, Джеймс Э. (2003). Современная химия полимеров (3-е изд.). Пирсон Образование. п. 21.  ISBN   978-0-13-065056-6 .
4. Тен Фейзи ; Венган Чай (2004). «Микрочипы олигосахаридов для расшифровки гликокода». Nature Reviews Молекулярно-клеточная биология. 5  (7): 582–588. doi : 10.1038/nrm1428 . PMID   15232576 .
5. Сперлинг, Л. Х. (Лесли Ховард) (2006). Введение в науку о физических полимерах. Хобокен, Нью-Джерси: Wiley. п. 10. ISBN   978-0-471-70606-9
6. Международный союз теоретической и прикладной химии, et al. (2000) Золотая книга ИЮПАК , Полимеризация
7. Клайден, Джонатан ; Гривз, Ник; Уоррен, Стюарт ; Вотерс, Питер  (2001). Органическая химия (1-е изд.). Издательство Оксфордского университета. стр. 1450–1466. ISBN   978-0-19-850346-0 .
8. «Глоссарий основных терминов науки о полимерах (Рекомендации IUPAC 1996)» . Чистая и прикладная химия . 68  (12): 2287–2311. 1996.  doi : 10.1351/pac199668122287 .
9. Д. Маргерисон, GC East, JE Spice (1967). Введение в химию полимеров. Пергамон Пресс. ISBN   978-0-08-011891-8 .

Пластмассы — большой список различных видов пластмасс — пластмассовые отходы

Пластмассы можно изготавливать различными способами из различных материалов; сланцевый газ, нефть, растения и даже куриные перья можно использовать для производства пластика.
Однако наиболее распространены пластмассы, полученные из нефти.
Пластмассы создаются из отдельных единиц, объединенных различными способами. Этот процесс называется полимеризацией. Различные комбинации приводят к различным продуктам, и их сотни.
Пластмасса может быть использована для изготовления всего: от лака до чулок, от бутылок до автомобильных деталей, лака, пакетов для чипсов и компьютеров.
Большинство пластиков не разлагаются биологически и могут храниться веками, а возможно, и вечно.
Но есть и другие пластмассы, которые действительно можно компостировать, срок службы которых составляет несколько месяцев, и которые растворяются в посудомоечной машине.

Запутались? Узнайте больше здесь   Что такое пластик – введение.
Не отличаете ПЭТ от полимеров? Ознакомьтесь с этой коллекцией определений, необходимых для понимания пластика!

Список пластиков

Несколько кратких заметок

Нажмите на название, чтобы узнать больше

Биаксиально ориентированный полипропилен -БОПП когда полипропилен ориентирован по биаксиальной оси, он становится биаксиально ориентированным полипропиленом -БОПП – кристально чистым материалом, используемым для приветствия открытки, пластиковая упаковка, круглые коробки из-под чая и т. д.  Легко наносить покрытие, печатать и ламинировать, чтобы придать требуемый внешний вид и свойства для использования в качестве упаковочного материала.
Биопластики производятся из растений, а не из нефти.
Биоразлагаемый/разлагаемый пластик содержит добавки, делающие его биоразлагаемым. НЕ путать с компостируемым пластиком!

Целлофан — один из первых пластиков. Правильный целлофан является растительным и биоразлагаемым. Однако этот термин часто применяется к продукту, полученному из нефти.

Компостируемый пластик был сертифицирован как компостируемый и может естественным образом разлагаться биологическим путем, например пластик PLA.

Разлагаемый пластик с добавлением химикатов, ускоряющих его разложение.

Пластмассы, полученные из этана — этан получают из растений, нефтяного угля и газа

Пленочные пластмассы можно склеивать вместе для создания различных видов продукции. Все из них трудно перерабатывать

Галогенированные пластмассы включают

• Хлорированный полиэтилен (ХПЭ)
• Хлорированный поливинилхлорид (ХПВХ)
• Хлорсульфированный полиэтилен (CSPE)
• Полихлоропрен (CR или хлоропреновый каучук, продаваемый под торговой маркой Neoprene)
• ПВХ
• Пластмассы на основе фтора:
• Фторированный этиленпропилен (ФЭП)

Они известны как ядовитые пластмассы, так как канцерогены образуются при их изготовлении и стареют при их утилизации.

Пленка – различные пластмассы могут быть склеены вместе для создания пленок любого типа. Подробнее читайте ЗДЕСЬ

HDPE- Полиэтилен высокой плотности, код 2 Используется для переноски сумок, игрушек, бутылочек и множества других вещей.

LDPE-  Полиэтилен низкой плотности, код 4, используется для изготовления всего, от мягких прозрачных пакетов до деталей, подлежащих сварке и механической обработке

Нейлон часто ассоциируется с одноименной тканью, но может использоваться для изготовления любых вещей от волокна до формованных предметов.

Полиэтилен (полиэтилен), полученный из этана.

• • • Полиэтилен высокой плотности (HDPE)
    • LDPE-полиэтилен низкой плотности код 4
    • Сшитый полиэтилен (PEX или XLPE)
    • Полиэтилен средней плотности (MDPE)
    • Линейный полиэтилен низкой плотности (LLDPE)
    • Полиэтилен низкой плотности (LDPE)
    • Полиэтилен очень низкой плотности (VLDPE)

PLA — пластик, полученный из полимолочной кислоты, сертифицированный как компостируемый пластик. Информационный бюллетень или все посты

Полиэтилентерефталат ПЭТ или ПЭТ пластик код 1   чаще всего используется для изготовления волокон и бутылок

Полиуретаны    можно использовать для изготовления практически всего, от подушек до лака.   Используется для изготовления гибкого пеноматериала для мягкой мебели и жесткого пеноматериала, такого как подошвы для обуви. Он также входит в состав лаков, клеев и герметиков в жидкой форме.

Полипропиленовый пластик PP код 5 используется для изготовления веревок, термобелья, ковров, пластиковых деталей и многоразовых контейнеров различных типов. Используется в автомобильной и строительной промышленности, корпусах некоторых автомобильных аккумуляторов, масляных воронках и пластиковых трубочках для питья, лабораторном оборудовании, громкоговорителях, автомобильных компонентах и ​​полимерных банкнотах.

Полистирол – пластик PS, код 6   одноразовые (ха!) продукты для упаковки пищевых продуктов, такие как ракушки для фаст-фуда, мясные лотки, защитная упаковка и рассыпной арахис. Трудно перерабатывать.

Политетрафторэтилен (ПТФЭ) — синтетическое антипригарное покрытие для посуды для бронированных пуль. Это эффективная смазка, которая может убить волнистых попугайчиков. Проверьте это.

Поливинилхлорид ПВХ пластик код 3 ПВХ известен как «ядовитый пластик» из-за смертоносных химических веществ, образующихся во время его производства и, возможно, снова при утилизации.

 Силикон и силиконовый каучук – пластик? Резина? Просто странно? Используется для всего: от лотков для кубиков льда до игрушек для взрослых и форм для тортов. Так что же такое силикон??

Основные используемые полимеры:

• • • полиэтилен,
    • полипропилен,
    • поливинилхлорид,
    • полиэтилентерефталат,
    • полистирол,
    • поликарбонат,
    • полиевротен
    • поли(метилметакрилат) (оргстекло).

Согласно Википедии, они составляют «почти 98% всех полимеров». Wikkipeida»

Большинство пластиковых изделий, которые мы используем, получены из этих полимеров, а остальные — из альтернативных пластиков.

Большинство базовых компонентов этих полимеров получают из нефти.

Почему у некоторых пластмасс есть номера?

Коды пластика — это номер, который вы найдете на некоторых пластиках для идентификации используемых полимеров. Пластмасс гораздо больше, чем цифр, и все время производятся новые пластмассы. Узнайте больше здесь



Торговые марки

• • • Бакелит, т. е. фенолформальдегидная смола
    • Кевлар, тварон, т.е. параарамид
    • Kynar, т.е. PVDF
    • Майлар, т.е. полиэтилентерефталатная пленка
    • Неопрен, т.е. полихлоропрен
    • Нейлон, т.е. полиамид 6,6
    • Орлон, т.е. полиакрилонитрил
    • Рилсан, т. е. полиамид 11 и 12
    • Технора, т.е. сополиамид
    • Тефлон, т. е. ПТФЭ
    • Ultem, т.е. полиимид
    • Вектран, т.е. ароматический полиамид
    • Витон, т.е. политетрафторэтилен
    • Зилон, т.е. поли-п-фенилен-2,6-бензобисоксазол (ПБО)

Перечень прозрачных пластиковых материалов: Полимерная прозрачность Подробная информация

От детских бутылочек до оптических линз, телевизоров и мобильных телефонов… список областей применения прозрачного пластика бесконечен . Сегодня нас окружает несколько прозрачных или прозрачных пластиковых материалов, которые делают продукт более привлекательным, а также портативным для использования по сравнению с традиционным стеклом.

В настоящее время несколько производителей используют преимущество присущего качества и однородности прозрачных пластиковых материалов, используя их в нескольких областях:

• Производство легких, прочных и небьющихся изделий
• Снижение производственных затрат
• Изготовление компонентов сложной геометрии и уникальных форм
• Обеспечение пропускания видимого света и/или оптической преломляющей способности, сравнимых со стеклом
• И многое другое…

Некоторые из популярных приложений , использующих вышеупомянутые преимущества:

1. Упаковка (продукты питания, косметика…)
2. Товары народного потребления (банки для пищевых продуктов, продукты для хранения данных, линзы…)
3. Остекление зданий (аквариум, защитные экраны…)
4. Автомобильные и электрические компоненты (светодиоды, крышки фар…)
5. Здравоохранение (шприцы, …)
6. Сельскохозяйственные пленки

Тем не менее, этот диапазон применений очень широк, примечательно, что только несколько типов полимеров соответствуют строгим требованиям к материалам.

Давайте взглянем на эту «блестящую» категорию пластиков и обсудим некоторые из прозрачных полимеров (ПК, ПММА, ПЭТ, СММА, КОК… и другие) с учетом их особенностей и популярных применений!

Поликарбонат

Поликарбонат (ПК) представляет собой прочный, аморфный и прозрачный термопластический полимер , обладающий уникальным сочетанием таких свойств, как высокая ударная вязкость, стабильность размеров, хорошие механические свойства и т. д. Он может пропускать более 90% света и блокировать ультрафиолетовое излучение и обеспечивает 100% защита от вредных ультрафиолетовых лучей солнца.

Поликарбонат используется в самых разных сферах повседневного использования:

• Электрика и электроника ( Светодиодные фонари , Разъемы, сотовые телефоны…)
• Автомобильная промышленность (рамки фар, дверные ручки, решетки радиатора и внутренние линзы)
• Сельское хозяйство (материалы для покрытия теплиц)
• Потребительские товары (очки, бытовая техника, контакт с пищевыми продуктами…)
• Медицинские (хирургические инструменты, устройства…)

Прозрачные листы из поликарбоната до 200 раз прочнее, чем эквивалентная толщина стекла при испытаниях на удар, и их легко резать.

ПММА или акрил

PMMA — это жесткий прозрачный термопластический материал, широко используемый в качестве « ударопрочной » альтернативы стеклу. По сравнению с другими прозрачными пластиками (PC, PS) этот полимер имеет ряд технических преимуществ, таких как:

• Высокая устойчивость к ультрафиолетовому излучению и атмосферным воздействиям,
• Светопропускание и оптические свойства до 92 %
• Неограниченное количество вариантов окраски

Эти преимущества делают листы ПММА подходящими для архитектуры и строительства для строительства теплиц, морских центров; автомобильные стекла, световые покрытия, лампы, дисплей электронного оборудования, дизайнерская мебель и многое другое.

Полиэтилентерефталат (ПЭТ)

ПЭТ представляет собой прозрачный термопластичный полимер общего назначения, известный своим превосходным сочетанием свойств , таких как механическая, термическая, химическая стойкость, а также стабильность размеров. ПЭТ может казаться непрозрачным, белым и прозрачным в зависимости от его кристаллической и аморфной структуры.

Желаемые свойства ПЭТ (прозрачность, легкий вес, высокая прочность, жесткость, высокая химическая стойкость, барьерные свойства и низкая цена) делают его предпочтительным материалом для:

• Бутылки для воды
• Контейнеры для газированных безалкогольных напитков
• Волокна
• Фильмы

Из-за низкой стоимости, лучшего эстетического вида и удобства обращения ПЭТ предпочтительнее поликарбоната (ПК).

Аморфный сополиэфир (PETG)

Сополиэфир образуется при модификации сложных полиэфиров, представляющих собой комбинации двухосновных кислот и диолов. Аморфные сополиэфиры , такие как PETG, обеспечивают универсальность для широкого спектра применений. Аморфный сополиэфир сочетает в себе превосходную прозрачность и прочность с выдающейся термостойкостью и химической стойкостью.

PETG может заменить ПК, ПММА и ПК/полиэстер с незначительными модификациями или без таковых.

Получайте еженедельный дайджест, сканирующий основные моменты и последние разработки Transparent Plastics Market прямо на ваш почтовый ящик бесплатно!

Поливинилхлорид (ПВХ)

ПВХ представляет собой аморфный термопласт с хорошей прозрачностью. Листы из прозрачного ПВХ сочетают в себе превосходные механические свойства и ударопрочность с водопрозрачной прозрачностью, отличной устойчивостью к химическим веществам и огнестойкостью.

В то время как трубы из прозрачного ПВХ специально разработаны для защиты от вредного ультрафиолетового излучения. Эти трубы широко рекомендуются для наружного применения, подверженного воздействию солнечного света и там, где требуется прозрачность.

Оптические характеристики изделий из прозрачного ПВХ варьируются от высокой светопроницаемости до высокой прозрачности, антибликовой поверхности и высокой ударопрочности, что делает их пригодными для наружного применения. Основное применение прозрачных листов ПВХ, труб и прозрачных пленок включает:

• Строительство – дневное освещение, безопасное остекление, теплицы…
• Упаковка – блистеры, пищевая пленка, прозрачная упаковка…
• Медицинский – Сумки, трубки, капельницы, соединители, клапаны…

Жидкий силиконовый каучук (LSR)

Жидкий силиконовый каучук представляет собой низковязкий, прозрачный термоотверждающийся эластомер , который обеспечивает:

• Превосходную оптическую четкость (94% пропускания)0404
• Долговечность (высокая термостойкость до 150°C)
• Отличная технологичность
• Свобода дизайна

Это легкие материалы, которые успешно заменили стекло и другие термопласты в различных областях применения, таких как мощное светодиодное освещение, электроника, автомобильное освещение, товары народного потребления, здравоохранение и многие другие, где требуется высокая прозрачность, устойчивость к теплу/УФ-излучению и долговечность. долговечность – основные требования.

Циклические олефиновые сополимеры

Циклический олефиновый сополимер (СОС) представляет собой аморфный прозрачный термопласт, полученный путем цепной сополимеризации циклических мономеров с этаном. Это относительно новый класс полимеров по сравнению с такими товарами, как полипропилен и полиэтилен, и он известен своей превосходной оптической прозрачностью , хорошими механическими свойствами и влагонепроницаемостью.

Высокая жесткость и прочность Превосходный барьер для влаги и ароматов Высокая прозрачность и блеск Совместимость с продуктами питания и здравоохранением

Выдающиеся оптические свойства COC делают его идеальным для изготовления пленок для упаковки пищевых продуктов, оптических дисков с данными, высокоточных линз, оптических пленок и т. д. Кроме того, циклический олефиновый сополимер, устойчивый к влаге, растворителям и стерилизации, находит хорошее применение в медицине и науках о жизни. таких как блистеры, медицинские подносы и т. д.

Полиэтилен (ПЭ)

Полиэтилен — очень прочный термопласт, широко используемый для производства пленок, трубок, пластиковых деталей, ламинатов и т. д. на нескольких рынках (упаковочная, автомобильная, электротехническая и т. д.). Это самый производимый пластик в мире, и вы используете его почти каждый день в своей жизни.

LDPE является гибким , прочным и имеет хорошую прозрачность и широко используется в различных областях: от пластиковых пакетов, прозрачных пленок, лабораторного оборудования и т. д.

Иономерная смола

Иономеры представляют собой класс полимеров, основным компонентом которых является этилен, но которые содержат как ковалентные, так и ионные связи, и известны своей исключительной прозрачностью , ударной вязкостью и малым весом. Иономерные смолы широко используются для создания роскошных декоративных эффектов, прозрачности и устойчивости к царапинам в косметической и парфюмерной упаковке.

Прозрачный полимер предоставляет дизайнерам и производителям свободу дизайна для создания новых форм и использования цветов для внутреннего и внешнего контейнеров по отдельности, а также для разработки новых комбинаций материалов для улучшены барьерные свойства и химическая стойкость. Пищевая упаковка, медицинские устройства, чехлы для мячей для гольфа, формованные бутылки и т. д. являются одними из популярных областей применения иономерных смол.

Прозрачный полипропилен (ПП)

Полипропилен представляет собой превосходную смолу благодаря своим хорошим физическим свойствам, экономической эффективности и пригодности для повторного использования, но из-за его кристаллической природы было трудно получить прозрачные полипропиленовые листы. Но сегодня прозрачный полипропилен (PP) добился значительного прогресса благодаря новым эффективным осветляющим добавкам , также называемым осветлителями, поскольку эти полимеры обеспечивают гибкость дизайна, более легкую обрабатываемость, лучшую окрашиваемость / декорирование и обеспечивают экономию средств за счет легкого веса.

Кроме того, сочетание быстрой закалки и подходящей термообработки может улучшить прозрачность экструзионных листов полипропилена. Другие преимущества, которые делают прозрачный полипропилен жизнеспособной заменой более дорогих прозрачных материалов, таких как стекло и прозрачный пластик (PS, PC, PETG), включают:

• Хорошая жесткость/ударный баланс
• Хорошая влаго- и пароизоляция

Эти преимущества производительности и его низкая плотность делают прозрачный полипропилен идеальным упаковочным материалом для:

1. Упаковка и хранение пищевых продуктов (чашки, подносы, бутылки, кувшины, банки…)
2. Упаковка средств личной гигиены
3. Ящики для хранения

Фторированный этиленпропилен (ФЭП)

Фторированный этиленпропилен (ФЭП) химически представляет собой сополимер гексафторпропилена и тетрафторэтилена. Этот полимер пропускает высокий процент ультрафиолетового и видимого света. Солнечное пропускание FEP в тонкопленочной форме составляет примерно 96%. Пленки FEP пропускают больше ультрафиолетового, видимого и инфракрасного излучения, чем обычное стекло. Другие преимущества FEP:

• Самый химически инертный из всех пластиков
• Исключительная устойчивость к атмосферным воздействиям
• Отличные оптические характеристики

Стиролметилметакрилат (СММА)

СММА или Стиролметилметакрилат (СММА) представляет собой стирол-акриловый сополимер высокой прозрачности с превосходной глянцевой поверхностью. Он сочетает в себе превосходные технологические преимущества и экономичность стирольных полимеров и высокий блеск и прозрачность полиацеталя. Другие преимущества SMMA:

• Превосходная термическая стабильность
• Стойкость к спирту лучше, чем у акрила
• Механические свойства лучше, чем у GPPS
• Устойчивый к царапинам
• Жалоба FDA

По сравнению с ПММА, ПК и ПЭТ SMMA дешевле и демонстрирует аналогичное качество поверхности.

SMMA подходит для изделий, требующих прочной, жесткой, водопрозрачной очистки, таких как товары для дома, стаканы, стеклянная посуда, косметическая упаковка, медицинские приборы, средства личной гигиены и т. д. -акрилонитриловая смола , представляет собой сополимерный пластик, состоящий из мономеров стирола и акрилонитрила. Это прочный, ударопрочный прозрачный пластик , широко используемый для изготовления посуды (стеклянная посуда, стаканы…) благодаря своей привлекательности и стойкости к жирам, маслам и чистящим средствам. Другие области применения SAN включают бытовую технику, мебель, автомобильные запчасти и т. д.

Он сочетает в себе прозрачность и жесткость полистирола с твердостью, прочностью, термостойкостью и устойчивостью к растворителям полиакрилонитрила. По сравнению с полистиролом он имеет более высокую температуру стеклования и лучшую ударную вязкость, но более дорог и менее прозрачен.

Полистирол (общего назначения – GPPS)

Полистирол общего назначения (GPPS) , также известный как кристально чистый полистирол , представляет собой прозрачный полимер, который демонстрирует:

• Высокая жесткость
• Хорошая стабильность размеров
• Низкий удельный вес и
• Отличная термостойкость
• Хорошие электроизоляционные свойства

Благодаря своей аморфной природе он предлагает несколько преимуществ по сравнению с другими полимерами из-за его ясность, низкая стоимость и простота обработки. Некоторые из применений GPPS – это игрушки, футляры для компакт-дисков, вешалки, овощные ящики для холодильников, панели душевых кабин, ИТ-оборудование, прозрачные шкатулки для драгоценностей, полки и ящики холодильников и пластиковые стаканчики. Он также используется для производства одноразовых медицинских изделий, таких как пробирки, корпуса для тест-наборов, диагностические продукты, чашки Петри и т. д.

Несколько недостатков полистирола включают низкую устойчивость к растрескиванию и царапины.

MABS (прозрачный АБС)

АБС представляет собой ударопрочный технический термопластик , состоящий из трех мономеров: акрилонитрила, бутадиена и стирола. Сополимер стирола и акрилонитрила обеспечивает жесткость, а бутадиен обеспечивает ударопрочность.

Производители включили мономер метилметакрилата в фазу SAN, что привело к получению высокопрозрачной смолы ABS , называемой MABS (метилметакрилат-акрилонитрил-бутадиен-стирол). Свойства, предлагаемые MABS:

• Высокая светопроницаемость
• Слабая дымка
• Стойкий и стабильный цвет
• Улучшенные характеристики потока

Прозрачный АБС-пластик превосходит полистирол, САН и ПММА по ударопрочности и обладает хорошей технологичностью. Марки MABS с улучшенными характеристиками текучести могут быть использованы в качестве интересной альтернативы поликарбонату (ПК). Прозрачный АБС-пластик используется в бытовой технике, медицинских изделиях, спортивных товарах, медицинских устройствах и многом другом.

	Передача [%]	Показатель преломления	Мутность [%]
ПК	86-91	1,584-1,586	0,2-2,7
ПММА	89-92	1,49	0,10-2,6
ПЭТ	87-92. 1	1,575	0,20-5,1
ПЭТГ	92	1,55	0,7
Прозрачный ПВХ	До 97%	1.381	2,5
ЛСР	94	1,41	<1
КОП	91	1,53	3
ПЭНП	4.4-94	1,476	3-12
Иономерная смола	93,4	1,49	2,7-4,2
Прозрачный полипропилен	–	1,347	–
ФЭП	92	1,55	0,7
СММА	89-92.8	1,59	0,3-1,0
САН	86.2-89.3	1,57	0,4-2,8
GPS	88-90	1,6	0,3-1,1
Прозрачный АБС-пластик	86	1,52	3

Смеситель-реактор LIST для производства полимеров и эластомеров

Прямая связь с полимерным газом	Der zunehmende Kostendruck macht keinen Halt vor der Produktion von Elastomeren. Gefragt sind intensivierte Prozesse, die unnötige Verfahrensschritte ersparen und sowohl Zeitaufwand wie auch Kosten senken. Nun Lifert ein Innovationr Ansatz aus der Schweiz, die sogenannte Direct Devlatilization (direkte Entgasung) von Polymerlösungen, vielversprechende Ergebnisse.	Английский	2015
Прямая дегазация в закрытой системе	На протяжении десятилетий обычная полимеризация была нормой при производстве эластомеров. Время и затраты, связанные с удалением и обработкой растворителей на последних стадиях производства, были приемлемыми. Тем не менее, поскольку производители вынуждены снижать эксплуатационные расходы, становится все более актуальной разработка процессов, которые могут помочь оптимизировать затраты и методы производства. Одна из таких попыток дала чрезвычайно многообещающие результаты.	Английский	2015
Эффективная и экологически чистая полимеризация эластомеров	На протяжении десятилетий обычная полимеризация при производстве эластомеров была нормой. Например, время и затраты, связанные с удалением и обработкой растворителей на последних стадиях производства, были приемлемыми. Но по мере того, как производители вынуждены снижать эксплуатационные расходы, становится все более актуальной разработка процессов, которые могут помочь оптимизировать затраты и производство. Одна из таких попыток компании List AG дала многообещающие результаты.	Английский	2014
Эффективная и простая обработка эластомеров	Традиционная полимеризация при производстве эластомеров десятилетиями была нормой. Например, время и затраты, связанные с удалением и обработкой растворителей на заключительных стадиях производства, были приемлемыми, но по мере того, как производители вынуждены снижать эксплуатационные расходы, становится все более актуальной разработка процессов, которые могут помочь оптимизировать затраты и производство. Одна из таких попыток дала чрезвычайно многообещающие результаты.	Английский	2013
Моделирование и симуляция полимеризации лактида в полимолочную кислоту и сополимеры полимолочной кислоты с использованием смесительных реакторов высокой вязкости	Полимеризация лактида в полимолочную кислоту (PLA) может быть осуществлена ​​с использованием традиционной реакторной технологии, такой как реакторы с мешалкой, но конверсию и/или конечную молекулярную массу, возможно, придется контролировать до более низкого уровня. При более высокой конверсии и/или молекулярной массе реакционная масса становится очень вязкой, что ограничивает способность традиционной технологии реакторов обеспечивать адекватное перемешивание, минимизировать влияние массопереноса на кинетику реакции, отводить экзотермическое тепло реакции и обеспечивать надлежащую теплопередачу, чтобы для устранения горячих точек / термической деградации.	Английский	2013
Реактор для переработки полимеров без растворителей	Переход полимерной промышленности на процессы полимеризации без использования растворителей и отказ от ненужной рециркуляции снижает потребление энергии и сокращает образование отходов. Этого можно достичь с помощью горизонтального реактора-смесителя большого объема с превосходными характеристиками перемешивания и гомогенизации. Корпус, валы и смесительные элементы косвенно нагреваются жидкостями-теплоносителями и динамически самоочищаются.	Английский	2012
Непрерывный процесс маточной смеси для производства целлюлозного волокна	Достижимое конечное содержание летучих в процессах удаления летучих в месильных машинах сильно зависит от конечной температуры расплава. Для термочувствительных полимеров современный процесс работает плохо. Количество рассеиваемой энергии приводит к нагреву полимера, ограничивая максимальную скорость вращения вала месильной машины и, следовательно, скорость удаления летучих веществ. В этом новом процессе используется подходящее дополнительное летучее соединение для охлаждения рассеянной энергии путем испарения с использованием отходящего газа для отгонки и повышения коэффициента массопереноса. Представлено сложное многопараметрическое исследование для прогнозирования производительности промышленного оборудования на основе данных экспериментального масштаба.	Английский	2011
Новый процесс дегазации термочувствительных и высоковязких полимеров в смесительных реакторах большого объема	Достижимое конечное содержание летучих в процессах удаления летучих в смесителе сильно зависит от конечной температуры расплава. Для термочувствительных полимеров современный процесс работает плохо. Количество рассеиваемой энергии приводит к нагреву полимера, ограничивая максимальную скорость вращения вала месильной машины и, следовательно, скорость удаления летучих веществ. В этом новом процессе используется подходящее дополнительное летучее соединение для охлаждения рассеянной энергии путем испарения с использованием отходящего газа для отгонки и повышения коэффициента массопереноса. Представлено сложное многопараметрическое исследование для прогнозирования производительности промышленного оборудования на основе данных экспериментального масштаба.	Английский	2011
Apparatelücke geschlossen – Knetreaktor-Technologie vereint die Vorteile von klassischem Extruder und Rührkessel	In der Polymerhers tellung und -verarbeitung werden Traditional kontinuierlich arbeitende Rührkessel, Extruderschnecken und Dünnschichtapparate eingesetzt. Immer öfter kommen jedoch großvolumige, поэтому genannte Knetreaktoren zum Einsatz. Die Bereitschaft цу фундаменталем Umdenken vorausgesetzt, verschaffen sie dem Betreiber Wettbewerbsvorteile.	Немецкий	2010
Kneten statt раздевается	Der Einsatz von großen Lösemittelmengen in Polymerisationsprozessen mit den damit verbunden Nachteilen muss nicht sein. Ein optimiertes Verfahren ermöglicht die direkte Entgasung von Lösemitteln, ohne dabei Strippmittel einsetzen zu müssen. Aufwendige Trennschritte werden so vermieden und höhere Produktqualitäten können erreicht werden.	Немецкий	2010
Schritt in eine neue Welt	Der Einsatz von großen Lösungsmittelmengen in Polymerisationsprozessen mit den damit verbundenen Nachteilen muss nicht sein. Ein neues Verfahren beschreitet neue Wege: Kneten statt strippen lautet die Devise.	Немецкий	2010
Ganz ohne Lösungsmittel – Syntheseverfahren in der konzentrierten Phase	Mit lösemittelfreier Prozessführung, dem sogenannten Dry Processing, lassen sich zwei entscheidende Ziele erreichen: umweltfreundliche Prozesse und eine deutliche Senkung der Investitions- und Betriebskosten. Die Schweizer Firma List konzentriert sich dabei nicht auf einzelne Verfahrensschritte, sondern auf den Prozess als Einheit, um eine ganzheitliche verfahrenstechnische und wirtschaftliche Optimierung zu erreichen.	Немецкий	2009
Es geht auch ohne Lösungsmittel	Siesuchen ein lösungsmittelfreies, sicheres, umweltfreundliches und energieeffizientes Herstellungsverfahren, das neue Produkttypen mit neuen Qualitätsmerkmalen hervorbringt? Eine neue Technologie macht’s möglich.	Немецкий	2009
Прощание с растворителями	Вы ищете безрастворительный, безопасный, экологически чистый и энергоэффективный способ производства новых видов продукции с новым уровнем качества? Новые технологии доступны, чтобы помочь вам сделать именно это.	Английский	2009
Предварительный массоперенос систем растворитель/полимер в смесительных реакторах большого объема при конечных концентрациях растворителя	Реакторы-смесители используются для комбинированной унитарной обработки в полимерной промышленности для дегазации, компаундирования или полимеризации. В прошлом прогноз массопереноса для операций удаления летучих в смесительных реакторах не соответствовал экспериментальным результатам, когда диффузия считалась единственной движущей силой. Было обнаружено, что существует дополнительная движущая сила, зависящая от концентрации и температуры, которая запускает усиленный перенос при конечных концентрациях растворителя на порядки величины. Автор предполагает, что основной причиной, вероятно, является образование микропузырьков в расплаве полимера. Представлена ​​попытка моделирования этого дополнительного механизма массопереноса.	Английский	2008
Смеситель для прямого дегазирования термочувствительных эластомеров	Синтетические эластомеры производятся более 50 лет. Достижения в области каталитических систем и составов полимеров несколько уменьшились из-за продолжающегося использования одной и той же технологии обработки. В частности, использование коагуляции, отпарки с водяным паром, механического обезвоживания и конвективной сушки для удаления летучих веществ из чувствительных к температуре эластомерных растворов может быть заменено прямым удалением летучих веществ с использованием технологии смешения. Двухэтапный процесс прямого удаления летучих веществ продемонстрировал экономию энергии и преимущества в отношении выбросов в окружающую среду и гибкость процесса/продукта по сравнению с обычным процессом отпарки с водяным паром.	Английский	2008
Оне Вассердамф цум Каутчук	Die Synthese von Kautschuk ist ein wichtiger Prozess: Hersteller von Gummiprodukten – ganz gleich ob Autoreifen oder Kondome – benötigen hochwertigen Kautschuk als Ausgangswerkstoff. Doch die Kautschukerzeugung ist teuer und verschlingt große Mengen an Energie. Forschern des Fraunhofer-Instituts for Angewandte Polymerforschung IAP in Potsdam ist es gemeinsam mit ihren Entwicklungspartnern LIST AG und Dow Olefinverbund GmbH gelungen, den Energiebedarf der Kautschuksynthese um 76 Prozent zu senken.	Немецкий	2007
Что-то особенное в технологии разделения	Синтез большинства эластомеров осуществляется либо растворной, либо эмульсионной полимеризацией. После стадии полимеризации полимер отделяют от растворителя или эмульгаторов. Это разделение требует нескольких этапов процесса, включая коагуляцию, отпарку, различные этапы механического разделения и, наконец, сушку. Кроме того, существующие технологии энергозатратны, отработанный растворитель необходимо сжигать, а установка основного и вспомогательного оборудования занимает большие площади.	Английский	2007
Прогнозирование непрерывных процессов объемной сополимеризации в реакторе-смесителе	Периодические испытания проводились на реакторе-смесителе, где проводилась объемная сополимеризация. Полимеризационная конверсия, нарастание вязкости, кинетика реакции и расчеты теплопередачи были выполнены с использованием экспериментальных данных, полученных в ходе периодических испытаний. Для этой объемной сополимеризации был предложен непрерывный процесс, а модели и результаты периодических испытаний были использованы при разработке непрерывного процесса. Прогнозы непрерывного процесса с использованием данных испытаний партии сравниваются с фактическим непрерывным процессом с акцентом на конверсию полимера, теплопередачу и прогнозирование крутящего момента.	Английский	2007
Колебания крутящего момента и скорости на смесителе большого объема для обработки полимеров	Смесители большого объема предназначены для работы с высоковязкими полимерами. Унитарными операциями могут быть компаундирование, полимеризация, дегазация или сушка. В зависимости от вязкости полимера в месильной машине взаимодействие месильных элементов вызывает развитие крутящего момента и силы на валу за один оборот.	Английский	2006
Эффективность эластомера	Как прямое удаление летучих соединений из раствора эластомера может сэкономить время и деньги	Английский	2006
Kontinuierliche Eindampfung und Entgasung von Polymerschmelzen	Polymerprozesse – Aufbereitung und Finishing von Polymeren – Knetertechnologie in der Polymeraufbereitung – Wirtschaftlichkeit	Немецкий	2006
Eindampfung und Entgasung von Polymerschmelzen	Die bestehenden Technologien für die Aufbereitung von Polymeren nach der Polymerisation können in ein-, zwei- und mehrstufige Verfahren unterteilt werden. Dem entsprechend kommen Stripptechnologien mit nachgeschalteter mechanischer und thermischer Entfernung der Hilfsmittel, Extruder in verschiedenen Bauarten und großvolumige Kneter zum Einsatz. Die Knetertechnologie ist vor allem für Temperature- und scherempfindliche Polymermassen geeignet, bei denen die Entgasung диффузионно лучший ist.	Немецкий	2006
Computer Berechnung des Scale up für Entgasungsvorgänge in Knetreaktoren	Eine konzentrierte Elastomerlösung (weniger als 20 % Lösungsmittel) wird einem großvolumigen Knetreaktor zugeführt, um das Lösungsmittel bis auf ppmGehalte zu entfernen. Um diesen Entgasungsschritt zu beschreiben, wurde ein Simulationsprogramm entwickelt. Das Programm errechnet den Restlösungsmittelgehalt, den Füllgrad und das Drehmoment des Reaktors. Es kann sowohl der Feineinstellung sowie auch dem Scale-up des Prozesses dienen.	Немецкий	2005
Herstellung und Aufarbeitung verschiedener Polymere in Grossvolumigen Knetern	Eine Vielzahl der heute im Einsatz befindlichen Polymersynthesen verarbeiten Stoffe und Stoffgemische, die zur besseren Handhabung der Roh-, Zwischen- und Endprodukte sowie zur Verhinderung von Temperaturschädigungen mit großen Mengen organischem Lösungsmittel, dtennütener Ali, in der Regel. Der technische, technologische und ökonomische Aufwand für die nachfolgend notwendige Aufarbeitung, die Entfernung dieses Lösungsmittels oder anderer Stripphilfsmittel, ist dabei sehr hoch. Einen möglichen Lösungsansatz Stellt die Nutzung von großvolumigen Knetern für die Polymersynthese und die Direkte Eindampfung von Polymerlösungen in einem Hochviskosprozess dar.	Немецкий	2005
Leuchtturm в karger Forschungslandschaft	Das Fraunhofer-Pilotanlagenzentrum für Polymersynthese und -verarbeitung	Немецкий	2005
Компьютерная масштабируемая модель для удаления растворителей из высоковязких полимеров	Концентрированный раствор каучука (менее 20 % растворителя) подают в смеситель большого объема для удаления растворителя до уровня ppm. Программа моделирования была разработана для описания этого этапа дегазации. Программа прогнозирует конечное содержание растворителя, уровень наполнения и нарастание механического крутящего момента. Программу можно использовать для улучшения управления технологическим процессом и масштабирования этого типа процесса.	Английский	2005
Сравнение технологий дегазации вязких полимеров	Удаление летучих растворителей из вязкого полимерного цемента осуществляют путем отгонки растворителя паром в сосудах с мешалкой или непосредственно путем выпаривания растворителя из полимера. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
