Сплав латунь – состав сплава, характеристики и применение

alexxlab | 11.05.2020 | 0 | Разное

это сплав каких металлов, состав и характеристики сплава

Латунь — это сплав меди с цинком. Золотистый оттенок придает ему схожесть с золотом, но такое соединение значительно дешевле. Чистая медь дороже латуни. Связано это с меньшей стоимостью цинка, входящим в состав латуни. В результате полученный сплав, обладает характеристиками, каких нет у меди при меньшей цене.

Сплав устойчив к воздействию внешней среды. Однако нуждается в нанесении на поверхность лака, поскольку с течением времени чернеет. Благодаря своей пластичности и твердости используется как на промышленном производстве, так и для изготовления бижутерии в качестве украшений.

Фитинги из латуни

Что такое латунь

Основными компонентами сплава латуни является медь и цинк. Пропорциональные составляющие этих металлов могут быть разные. Количество цинка колеблется. Минимальное его значение составляет 20 %. Максимальное достигает 50%. При этом сплав меняет свой цвет: бывает золотистым, желтым или зеленым.

Процентный показатель цинка настолько важен, что способен изменять характеристику материала. Это относится к его пластичности и твердости.

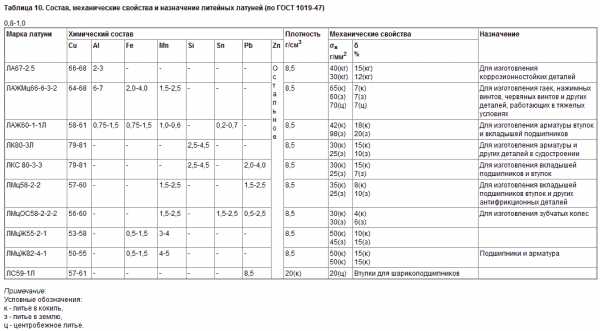

Структура и состав

Состав сплава формируется из фаз:

1. Альфа-фаза. Содержание цинка до 35 %
2. Бета-фаза. Присутствие цинка до 50 %. Также в состав входит олово — 6 %.

В некоторых случаях присутствует одна альфа-фаза. В зависимости от изменения процентного состава основных компонентов, структура латуни может состоять одновременно из 2 фаз — альфа и бета.

В химический состав латуни, кроме меди и основного легирующего элемента цинка, входят добавки. Сюда относятся легирующие элементы: алюминий, железо, марганец, свинец, кремний, никель. Они составляют небольшой процент соединения. Каждый из них влияет на показатели характеристик материала.

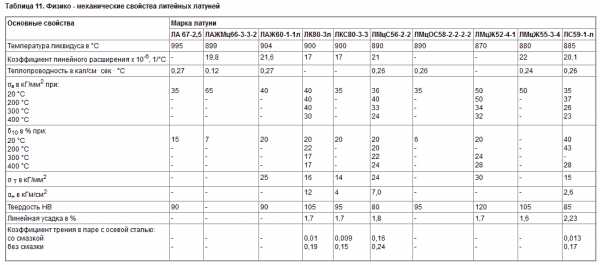

Свойства и характеристики

Основным качеством в характеристиках латуни является ее коррозионная стойкость. Но она обладает и другими свойствами:

1. Способность сплава противостоять агрессивным средам, особенно после покрытия поверхности лаком.
2. Прочность латуни.
3. Пластичность сплава.
4. Возможность материала поддаваться обработке давлением. Процесс ведется как в горячем виде при высоких температурах, так и в холодном.
5. Сплав можно подвергать контактной сварке и пайке.
6. Теплопроводность, которая повышается с увеличением процентного содержания меди.
7. Температура плавления, которая составляет 880–950 градусов. При меньшем добавлении цинка, температура плавления снижается.
8. Материал обладает немагнитными свойствами.

Основным фактором твердости и пластичности соединения является цинк. Увеличение его количественного содержания напрямую связано с повышением прочностных характеристик. Пластичность же возрастает только до количественного содержания цинка 36%. При последующем его увеличении до 45 % идет снижение этого показателя.

В целях увеличения твердости сплава проводится термическая обработка под названием нагартовка. Она способствует не только увеличению показателя прочности, но и снимает внутренние, структурные напряжения.

На эксплуатационные характеристики оказывают действия легирующие добавки. Их влияние указано в таблице:

Название легирующего элемента	Влияние на характеристики латуни
Кремний	Большое его присутствие ведет к снижению твердости латуни.
Свинец	Улучшает антифрикционные свойства.
Марганец, алюминий и олово	Усиливает сопротивление к разрыву. Идет повышение коррозионной стойкости.
Никель	Уменьшает риск растрескивания материала. Сплав приобретает своеобразный цвет. Такое соединение называется «белая латунь».
Мышьяк	У материала появляется возможность работать в жидких, пресных средах.

Маркировка

Существует 2 разновидности сплавов:

1. Двухкомпонентные. Основные составляющие — медь и цинк. Маркируются буквой Л. Дальше стоят цифры, указывающие количество меди процентах. Л60: содержит меди 60 %, а оставшиеся 40% — цинк.
2. Многокомпонентные. Кроме основных составляющих добавляются еще легирующие элементы. Так же впереди стоит буква Л. Потом следует перечисление добавок. В конце пишутся через черточку цифры, указывающие на процентное содержание каждой из составляющих. Количество цинка не указывается, а рассчитывается. Например: Марка ЛАЖМц66-6-3-2 имеет 66 % Cu, 6 %Al, 3 % Fe и 2 % Mn. Путем расчетов определяется количество цинка равное 23%.

Плюсы и минусы

Латунный сплав обладает характеристиками, которые в одном случае служат положительным моментом, а в другом отрицательным. Состоят они в следующем:

1. Небольшой вес. Это качество вместе с высокой прочностью используется в определенных отраслях промышленности.
2. Сплав обладает хорошей пластичностью.
3. Невысокая стоимость.
4. Коррозионная стойкость уменьшается с увеличением количества меди.
5. Показатели теплопроводности ниже, чем у чистой меди и бронзы.

Производство материала

Все компоненты, входящие в состав сплава, имеют разную температуру плавления. Это создает сложности при плавке латуни. В процессе работы добавление составляющих ведется в определенной последовательности.

Схема производства выглядит следующим образом:

1. Добыча из руды меди и цинка.
2. Плавка. Сначала нагревается медь, а потом остальные компоненты.
3. Формирование слитков, путем разливки расплавленного металла в формы.
4. Поступление их в прокатный цех, где ведется обработка металла с целью деформирование слитков.
5. Отжиг и протравливание.

Сферы применения

Применение латуни ведется в следующих сферах:

1. Изготовление украшений из латуни. Несмотря на то, что в ювелирном деле из нее изготавливается только бижутерия, спрос на такие изделия большой.
2. Благодаря своей пластичности из нее выковываются мебельные украшения. Также изготавливается фурнитура.
3. Если содержание цинка составляет 40%, сплав используется в судостроении, часовых механизмах и самолетостроении.
4. Из него изготавливаются водопроводные краны, смесители, фитинги.

Смеситель латунный

Как отличить золото от латуни

Несмотря на то, что внешне золото и латунь похожи, существуют способы отличить одно от другого. Это проверяется следующим образом:

1. У золота цвет более насыщенный. К тому же, со временем латунь темнеет, потому что окисляется на воздухе, а золото нет.
2. Если поднести магнит, латунь притянется, а золото нет.
3. Латунь имеет большую плотность, а значит и тяжелее. Это ощутимо при подбрасывании кусочков металла в ладонях.
4. Наличие пробы.
5. Если провести тестирование кислотой, золото в реакцию не вступит, а латунь обесцветится.

Как можно отличить сплав латуни от бронзы

Иногда необходимо отличить бронзу от латуни. Именно бронзовые втулки используются в качестве подшипников.

Для этого существуют методы:

1. Бронза более темного цвета и значительно тяжелее. Это ощутимо при подбрасывании.
2. Бронзовые изделия тверже. Место скола будет крупнозернистым. Разлом латунной детали окажется гладким.
3. Берутся 2 пробирки с реактивом. В одну кладется стружка бронзы, в другую латуни. После подогрева, в первой появится белый осадок. Во второй ничего не произойдет.
4. В контакте латунной стружки с морской солью, она меняет свой цвет. Бронзовая стружка нет.

Латунь — это сплав, без которого уже невозможно обойтись в повседневной жизни. Металл входит в технологический процесс множества деталей промышленного производства, и заменить его не так просто.



metalloy.ru

физические свойства и применение латуни

Латунь является двойным или многослойным сплавом на основе меди с основным легирующим элементом — цинком. Также часто добавляют олово, железо, никель, свинец и марганец, другие элементы. К бронзам по металлургической классификации не относится.

Плотность материала — это физическая величина, которая определяет отношение массы материала к занимаемому объему. Другими словами, плотностью называют количество массы, находящейся в 1 единице объема. В системе СИ единицей измерения плотности принято считать кг/м³. Какова плотность латуни, можно узнать из физических свойств сплава, величина плотности может меняться в зависимости от среды и условий измерения. Плотность твердых веществ можно узнать из справочной химической таблицы.

Латунь: плотность и свойства

Латунь знакома людям еще с древности, по своему внешнему виду сплав напоминает золото, только стоит намного дешевле. Благодаря своим свойствам она сразу нашла широкое применение, сплав был открыт впервые в Древнем Риме, а затем повторно в 18 веке.

Внешний вид ее напоминает благородный металл, но в ней нет золота, основу составляет сплав цинка и меди и некоторых других элементов, доля которых не более 10%. Поскольку в составе меди много цинка и меди, то ее характеристики очень напоминают эти элементы. По своему цвету, сплав может переходить от светло-желтых к красным оттенкам. Плотность составляет 8300-8700 кг/м³. Температура плавления латуни 880-950^оС, это зависит от ее состава, если содержится больше цинка, тогда температура плавления снижается. По своей плотности латунь входит в группу цветных металлов и сплавов.

С помощью контактной сварки латунь легко сваривается и хорошо прокатывается. Если ее поверхность не покрыта лаком, она быстро чернеет на воздухе, но в составе с другими металлами она имеет большее сопротивление воздуху чем, например, медь, очень легко полируется.

Латунный сплав хорошо поддается обработке в холодном и горячем состоянии, имеет хорошие механические характеристики. По своему внешнему виду она очень схожа с медью, но в отличие от меди латунь обладает высокой износоустойчивостью и прочностью. Латунь менее тугоплавкая, но удобней в обработке, поскольку более ковкая и вязкая.

От содержания в составе основного металла будет зависеть тепло и электропроводность латуни, когда доля выше, тогда проявляются сильней эти свойства.

Значение латуни

Сплав меди с бронзой во все времена был очень важным для людей, но латунь также играла свою важную роль в истории человечества. Древние римляне сплавляли цинк с рудой — галмеем, но такой способ вскоре устарел и в Англии сделали другое открытие, которое и завоевало популярность.

Для получения латунного сплава использовались тигли, так температура могла достичь 1000^оС. Медь насыщалась парами цинка в итоге получался готовый сплав, если не было других примесей. Недорогой и доступный способ получения латуни приобрел большую популярность.

Температура плавления отдельно взятого цинка и меди слишком разные, поэтому для облегчения получения готового сплава стала добавляться лигатура в незначительном количестве, но в готовом составе. В таком виде сплав облегчает задачу в промышленном производстве. Все латуни делятся на два вида:

• Двухкомпонентные — в составе цинка и меди с незначительным добавлением других примесей.
• Многокомпонентные — кроме обычной меди и цинка присутствуют легирующие компоненты.

Применение латунного сплава

Относительно недорогой и легкий способ получения сплава его уникальные свойства позволили стать ему универсальным, поэтому сфер применения у него множество. Из него вытягивают пруты и проволоку, штампуют в листы, а также делают очень тонкую фольгу. Мелкие и крупные детали, фурнитура, трубы, арматура используются во многих отраслях:

• Автомобильная и химическая промышленность
• Приборостроение
• Ювелирное дело
• В самолетостроении, создании морских и речных судов

Цвет сплава очень похож на золото, поэтому в ювелирном деле из него часто делают украшения, он отлично полируется. Когда за дело берется настоящий мастер, то обычному человеку сложно понять, что это недрагоценный металл. Бижутерия из латуни выглядит красиво и дорого.

В чистом виде медь очень неустойчива к коррозии, а цинк является хрупким металлом, с помощью сплава этих двух видов металла соединились их лучшие свойства и минимизировались недостатки.

• Деформированная разновидность — томпак, он характеризуется высокой прочностью, низкой силой трения и устойчивостью к ржавчине.
• Литейная — из нее выполняют фасонные изделия методом литья, а также полуфабрикаты, Меди в ней содержится 50-81%. Этот вид не ржавеет, обладает высокими механическими свойствами, удобен в обращении, благодаря жидкому состоянию, устойчив к трению с другими материалами.
• Автоматная латунь — благодаря своей мягкости из нее делают пруты, листы, ленты и полосы.
• Ювелирные сплавы.

Заключение

В последние годы спрос на латунный сплав только возрастает в основном она пользуется спросом на азиатском рынке. Его также покупают и развитые экономические страны, например, европейские, США . Уровень производства латуни зависит от ее спроса, а также от мирового рынка меди.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Сплавы латуни – Справочник химика 21

    МЕДИ СПЛАВЫ — сплавы на основе меди, содержащие олово, цинк, алюминий, никель, железо, марганец, кремний, бериллий, хром, свинец, золото, серебро, фосфор и другие легирующие элементы. Добавки повышают прочность и твердость, стойкость против коррозии, улучшают антифрикционные свойства. М. с. делят на латуни, бронзы и медно-никелевые сплавы. Латуни — М. с., в которых главным легирующим элементом является цинк. Самыми распространенными латунями являются томпак (80  [c.156]
    Медь, серебро и золото очень широко применяются в технике. Во многих областях используются и их соединения. Медь 99,9%-ной чистоты используется в электротехнике для изготовления электрических проводов, контактов и пр. Большое промышленное значение имеют сплавы меди с другими металлами. Важнейшими из них являются латуни, бронзы и медно-никелевые сплавы. Латунь содержит до 45% цинка (остальное Си). Из нее изготовляют трубы для конденсаторов и радиаторов, детали механизмов, в частности часовых. Латунь с высоким содержанием меди — томпак — благодаря своему красивому внешнему виду используется для изготовления украшений. Бронзы подразделяются на оловянные, алюминиевые, кремниевые, свинцовые и др. Очень прочными являются бериллиевые бронзы они применяются для изготовления пружин и других ответственных деталей.  [c.306]

    При электроосаждении сплавов применяют аноды из термического сплава (латунь, бронза, олово — свинец), а также из отдельных металлов, входящих в состав сплава, с раздельной или общей подводкой тока к ним. В случае использования анодов из одного металла убыль ионов второго металла компенсируется добавлением в электролит его соли. [c.52]

    Предложите способы перевода в раствор образцов сплавов — латуни (массовая доля меди 69,5% остальное цинк) и бронзы (меди 89,5% остальное олово), а также способы обнаружения соответствующих элементов в растворе и способ их разделения. Рассчитайте мольную долю (%) меди в обоих сплавах и соотношение атомов элементов в них. 

[c.265]

    Применение цинка очень разнообразно. Значительная часть его идет для нанесения покрытий на железные и стальные изделии, предназначенные для работы в атмосферных условиях или в воде. При этом цинковые покрытия в течение миогих лет хорошо защищают основной металл от коррозии. Однако в условиях высокой влажности воздуха при значительных колебаниях температуры, а также в морской воде цинковые покрытия неэффективны. Широкое промышленное использование имеют сплавы цинка с алюминием, медью и магнием. С медью цинк образует важную группу сплавов — латуни (см. стр. 571). Значительное количество цинка расходуется для изготовления гальванических элементов. [c.621]

    Ингибитор НДА надежно защищает сталь, алюминий и его сплавы, менее надежно — чугун. Однако этот ингибитор вызывает коррозию меди, медных сплавов, латуни, олова, цинка и др. 

[c.191]

    Пример. Химическое соединение меди с цинком содержит 60 % Си и 40 % 2п (сплав латунь). Определите формулу соединения. Сколько килограммов каждого металла надо взять, чтобы получить 250 кг латуни указанного состава. [c.156]

    Вариант I. Электрополирование меди и медных сплавов (латуни) [c.77]

    Медно-цинковые сплавы (латуни), обрабатываемые давлением (ГОСТ 15527—70) [c.171]

    Для металлов гомологических рядов меди и цинка характерно образование сплавов латунного типа. Развиваемая ныне новая отрасль химии — металлохимия — позволяет на основе общих закономерностей — периодической системы, учения о равновесии, структуры электронной оболочки атомов и их размеров — научно подходить к проблеме композиции сплавов и предотвращает от возможных ошибок в этой области. [c.225]

    Применение двух видов цинковая пыль и литой цинк. Цинковая пыль представляет собой конденсат непосредственно из газовой фазы, довольно загрязненный ( d, As). Применяют как восстановитель в химической технологии. Литой цинк выпускают нескольких марок по ГОСТу. Идет на изготовление сплавов латуней, алюминиевых сплавов и сплавов на основе никеля. Основная масса цинка расходуется на защитные покрытия черных металлов от коррозии. Эти покрытия можно наносить различными методами окунанием, металлизацией, диффузионным путем и электролитически. Из цинка изготовляют сухие элементы (см. гл. 9). Сам по себе цинк не является конструкционным материалом из-за хрупкости в определенном интервале температур. 

[c.393]

    Исследуемая истема является типичным примером реальных сопряженных систем, в которых совместный разряд ионов обусловлен деполяризующим действием меди на разряд ионов цинка с образованием сплава (латуни). [c.262]

    ХИМИЧЕСКИЙ СОСТАВ МЕДНОЦИНКОВЫХ СПЛАВОВ (ЛАТУНЕЙ). [c.255]

    Развитие товарно-денежных отношений привело к вытеснению денег из драгоценных металлов бумажными ассигнациями, отпала необходимость соответствия стоимости использованного для изготовления монеты металла ее номиналу. В новейшее время на смену металлам-ветеранам денежного обращения — золоту, серебру и меди — пришли более дешевые в изготовлении и удобные в обращении медно-никелевые сплавы, латунь, бронза, алюминий. 

[c.162]

    Медь (ГОСТ 859—78) и ее сплавы — латунь (ГОСТ 15527 —70) и бронзы (ГОСТ 18175—72) — применяют для изготовления емкостных аппаратов, теплообменников, ректификационных колонн и других аппаратов в интервале температур от —254 до +400°С при давлении до 20 МПа со средами средней агрессивности (10—40 %-ная серная кислота, уксусная кислота любой концентрации при температуре до 40°С, бензол, метиловый и этиловый спирты и др.). [c.13]

    Цветные металлы это прежде всего медь и ее сплавы (латунь, бронза и др.), баббиты (оловянисто-свинцовые, кальциевые, мышьяково-кадмиевые и т. п.), припои (оловянисто-свинцовые, серебряные), типографские сплавы. 

[c.127]

    Медь и медные сплавы (латунь, бронзу, нейзильбер) травят сначала в течение нескольких секунд в таком составе 100 частей азотной кислоты, 1 часть сажи и 1 часть поваренной соли. Затем предмет поливают горячей водой и опускают на несколько секунд для травления под глянец в следующий состав 100 частей крепкой серной кислоты, 75 частей азотной кислоты и 1 часть поваренной соли. [c.440]

    Оставшийся материал содержит в основном стекло, алюминий в виде гранул и кусочков, другие металлы и сплавы латунь, бронзу, медь, цинк, свинец, остатки керамики и камней. Этот остаток доставляется по линии 31 на следующий этап — электростатическое разделение. Система разделения включает заземленный барабан 32 и высоковольтный электрод 33, который обеспечивает прилипание стеклянных частиц и других непроводников к барабану с последующим их удалением устройством 34, в то время как проводящие материалы слетают с поверхности барабана в бункер 35. Следует отметить, что эффективность разделения в значительной мере повышается за счет удаления крупных частиц на предшествующих стадиях, например в 27. Материал, поступающий в 32, представляет собой мелкозернистый порошок, более легко поддающийся электростатическим воздействиям. 

[c.172]

    Zп и С(1 находят широкое применение в производстве ряда важных сплавов (латунь, томпак, нейзильбер, подшипниковые сплавы), для защиты металлов от коррозии. Hg используется как катод при электрохимическом полу- [c.420]

    Широкое применение меди в промышленности обусловлено ее весьма низким электрическим сопротивлением и хорошей теплопроводность

www.chem21.info

Латунь — свойства, характеристики, обзорная статья, доклад, реферат

Латунь — это двухкомпонентный или более сложный сплав, основными элементами которого являются Cu (медь) и Zn (цинк). Содержание цинка в латуни может составлять от 5 до 45 % и более. К примеру, в энциклопедическом словаре Брокгауза и Ефрона соотношение содержания меди и цинка в сплаве описывается как 2 к 1.

Латунь прежде всего ценится за её прочность по сравнению с обычной медью, ковкость, вязкость, твёрдость и более высокую коррозионную стойкость. Помимо улучшенных механических качеств, сплав меди с цинком обладает хорошими эстетическими свойствами, легко поддаётся полировке и имеет красивый жёлтый или красноватый цвет. При этом он обладает меньшей стоимостью чем медь или оловянная бронза.

Стоит отметить, что на воздухе латунь темнеет, поэтому ремесленные изделия из неё следует покрывать лаком. Если в латуни содержится более 20 % Zn, она подвержена сезонным растрескиваниям во влажной среде, особенно деформируемые сплавы. Противостоять этому поможет отжиг изделий. А при содержании в сплаве более 39 % Zn сплав имеет двухфазную структуру, что негативно сказывается на прочности и пластичности изделий из него. Латунь обладает меньшей тепло и электропроводностью по сравнению с медью. Что бы купить латунь перейдите в раздел продажи латуни.

Классификация латуней

Так как в сплав меди и цинка добавляются и другие легирующие элементы, то различают:

• двухкомпонентные сплавы
• и многокомпонентные сплавы латуни.

Легирующие элементы сложных сплавов: Mg, Sn, Ni, Pb, Si, Fe, Al и другие. Все они определённым образом сказываются на свойствах изделий. Mg в сочетании с Fe и Al влияет на прочностные характеристики и коррозионную стойкость. Ni – положительно сказывается на устойчивости к окислительным процессам. Pb повышает пластичность и ковкость латуни. Такие сплавы часто используются ремесленниками, также такие сплавы называют автоматными, т.к. они хорошо поддаются обработке на станках. Si спорно, но влияет на прочностные характеристики сплава, а в сочетании с Pb может посоревноваться за первенство с оловянной бронзой по части антифрикционных качеств.

Не менее важной является классификация сплавов Cu и Zn по способу их обработке. Различают:

• литейные сплавы,
• сплавы обрабатываемые давлением,
• также можно выделить в эту группу специальные латуни.

В горячем виде обработке давлением при температуре от 300 до 700°C лучше поддаются латуни с высоким содержанием цинка, однако с повышением концентрации Zn выше 30 % пластичность и прочность сплавов падает, поэтому на практике для этих целей не применяются сплавы с содержанием Zn выше 39 %. В холодном же виде любые сплавы латуней обрабатываются хорошо.

Было уже сказано о различии в фазовых состояниях латуни, но для полноты картины следует ещё раз определить:

• латуни a-фазы
• и латуни b-фазы.

Первые — с содержанием Zn до 39 %, вторые (двухфазные) — выше. Латунь в а-фазе имеет более высокую пластичность и прочность, чем в фазе b, так как двухфазные сплавы имеют свойство слоиться, из-за того что медь с цинком не будут образовывать прочной связи.

Так как латуни различаются по содержанию цинка, принято также выделять:

• красную
• и жёлтую латуни

Содержание цинка в красной латуни (томпаке) составляет от 5 до 20 %, а в жёлтой — более 20 %. Чем выше содержание Zn в составе, тем ниже стоимость сплава.

Свойства сплавов

Для понимания того, как различные легирующие составы и пропорции влияют на качества латуней, ниже мы привели несколько таблиц и диаграмм. Но прежде обратимся к принципам маркировки латуней. Двухкомпонентные сплавы маркируют в России литерой Л и цифрами, обозначающими процентное содержание меди по химическому составу. (Л80 содержит 79-81 % Cu, до 0,3 % примесей и Zn в остатке). Многокомпонентные сплавы также маркируются литерой Л, после чего указываются литеры легирующих элементов, далее за ними следуют числовые обозначения, указывающие процентное содержание меди и легирующих составов, в указанном литерами порядке (ЛА77-2 — 77% Cu, 2%Al).

Применение

Спектр выпускаемых в России латуней очень велик. Существует порядка 37 основных марок двух и многокомпонентных сплавов, не считая специальные и вторичные латуни. Так что спектр их применения чрезвычайно велик и более подробно будет рассматриваться нами в статьях, посвящённым конкретным сплавам. Однако, можно привести примеры использования латуней в рамках указанной выше классификации.

Двухкомпонентные деформируемые сплавы латуней Л96-Л80 применяются в основном для производства деталей в химической промышленности, радиаторных и капиллярных трубок, тепловой аппаратуры, и в машиностроении. Л68-Л60 — применяются в изготовлении штампованных изделий, фурнитуры и крепежа, деталей в автомобильной промышленности, труб конденсаторных, патрубков.

Сфера применения многокомпонентных деформируемых сплавов гораздо более широка и вписывается в рамки производства таких отраслей, как: судостроение, химическая промышленность, машиностроение, производство тепловой аппаратуры, точных приборов, авиационной промышленности и других. Примечательно то, что в основном многокомпонентные деформируемые сплавы применяются для производства небольших деталей с хорошими антифрикционными свойствами.

Литейные сплавы латуней применяются для изготовления ответственных деталей и элементов конструкций. Они обладают большой прочностью. Из них отливают арматуру, изготавливают гайки, червячные винты, а также подшипники, втулки и коррозиестойкие детали.

История

Изготовлением латуни занимались ещё в Древнем Риме, позже в Египте, Греции и Китае. Согласно информации представленной в СБИЕ, древние римляне изготавливали латунь сплавлением меди и минерала галлия в виде карбона ZnCO₃. Чистота такого сплава была не велика, поэтому настоящая качественная латунь появилась значительно позже, когда в 1746 году Андреас Сигизмунд Магграф нашёл способ извлекать чистый цинк прокаливанием оксида цинка в реторте из огнеупорной глины без доступа воздуха, и конденсировать цинк в газовой фазе в рефрижераторе.

Слово цинк восходит к германскому zinke (зубец), вероятно это название связано с формой кристаллов сфалерита (цинковой обманки) из которой впоследствии стали добывать в промышленных масштабах цинк. Сфалерит имеет в составе сульфид цинка ZnS. Из него получают концентраты по пирометаллургической схеме. Сначала минерал измельчается, а затем помещается в аппарат для селективной флотации, где вместе с цинковым концентратом извлекаются другие концентраты. Далее концентраты цинка обогащаются и восстанавливаются обжигом в кипящем слое, и далее спеканием. Дистилляционный метод ныне не применяется, для получения чистого цинка. Наибольшее распространение получил в наше время гидрометаллургический способ получения Zn электролизом.

Производство латуни

Производство латуни — это сложный технологический процесс в котором задействована медная и цинковая промышленность, а также методы переработки вторсырья. В качестве сырья для получения сплавов применяются изготовленные по ГОСТ заготовки меди, цинка и других металлов для многокомпонентных сплавов, а также собственные отходы производства и вторичное сырьё.

Латунь получают сплавлением этого сырья в электродуговых печах или печах на твёрдом топливе в тиглях, или даже без тиглей в отражательных печах. Предварительно сырьё подготавливается, печи также очищаются. Медь разогревают до красного каления и помещают в печи в первую очередь, после чего добавляют цинковые кусковые заготовки. Для получения сложных сплавов медь также добавляют в первую очередь, после чего добавляют остальные элементы.

Металлопрокат и литые заготовки

После получения однородной массы, сплав разливают в формы, если это литейная латунь, и из него получают:

• слитки плоской
• и слитки круглой формы.

Деформируемые же сплавы после отливки в изложницы проходят процедуру деформации. Из них получают: латунную ленту, латунные плиты, латунную проволоку, трубы из латуни, латунные круги, латунные листы, прутки латунные.

Полученные изделия могут различаться по степени дополнительной обработки (закалки, старения), а также по состоянию материала (мягкое, полутвёрдое, твёрдое и особотвёрдое). Дополнительная термическая подготовка заготовок способна значительно повысить их коррозионную стойкость и прочность.

Самые популярные изделия из латуни которые можно купить у нас:

nfmetall.ru

Латунь. Состав, свойства, марки латуни.

Латунь представляет собой медно-цинковый сплав. Она бывает двойной и многокомпонентной. От процентного содержания цинка зависит цвет латуни. На основании этого различают красную латунь, т.е. томпак, которая содержит от 5 до 20 % цинка, и полутомпак, то есть жёлтую латунь, содержащую в своём составе до 36 % цинка. Иногда в латуни содержание цинка достигает более 45%. Чем больше содержания цинка в сплаве, тем дешевле его стоимость, а технологические, механические и антифрикционные свойства сплава повышаются. Латунь отличается меньшей тепло и электропроводностью по сравнению с медью, а антикоррозийные качества латуни находятся где-то посередине между характеристиками исходных компонентов сплава. У сплавов, содержащих более 20% цинка, существует недостаток – склонность к растрескиванию при условиях хранения с повышенной влажностью. Присутствие аммиака и сернистых газов усиливает этот эффект. Для устранения этого недостатка применяется низкотемпературный отжиг после технологической деформации. Упрочнение латуней производят при помощи деформационного наклёпа. Исключением является сплав ЛАНКМц 75-2-2,5-0,5-0,5, для упрочнения которого применяют закалку и старение.

Фазовый состав сплава является важной особенностью простых латуней. Если в сплаве содержится до 39% цинка, то он представляет собой однофазный твёрдый раствор ( а-фаза), а при содержании цинка более 39% образуется вторая фаза ( b-фаза). Этот сплав отличается твёрдостью и хрупкостью, отсюда следует, что двухфазные сплавы по сравнению с однофазными более прочные, но менее пластичные.

Многокомпонентными латунями называют сплавы, дополнительно легированные другими элементами помимо цинка. Они имеют названия по легирующим добавкам: свинцовая, алюминиевая и т.д.

Маркировки у простых и многокомпонентных латуней различаются. Маркировка простых латуней содержит букву Л и цифру, которая говорит о процентном содержании меди.

Маркировка многокомпонентной латуни тоже начинается с буквы Л, затем идут начальные буквы названий легирующих элементов, указание содержания меди в процентном соотношении и через тире уже процентное содержание легирующих компонентов.

Латуни используются для изготовления мелких деталей, так как эти сплавы хорошо формуются и обрабатываются, а также обладают текучестью и поддаются пластическим деформациям.

Латуни легко сваривать и паять. Исключение составляют свинцовые латуни.

Медно – цинковые сплавы могут обрабатываться двумя способами и в зависимости от технологической обработки делятся на литейные и деформируемые. Литейные латуни предназначаются для производства фасонных отливок, а деформируемые – для изготовления прутков, проволоки, лент, труб, листов и полос.

Благодаря наличию в сплавах дополнительных легирующих элементов латунь приобретает специфические свойства. Для повышения коррозионной устойчивости в сплав добавляются никель, олово, и алюминий. А марганец повышает жаростойкость латуни. С помощью кремния улучшаются антикоррозионные свойства, прочность и антифрикционные качества. Для улучшения обрабатываемости латуни на автоматических станках добавляют свинец. Чтобы в агрессивных пресных водах из латуни не вымывался цинк, добавляют мышьяк.

В зависимости от состояния материала латунный прокат подразделяют на мягкий, полутвёрдый, твёрдый и особо твёрдый. От того, какой марки сплав и от назначения проката зависит состояние материала. Латунный прокат выпускают в виде труб, проволоки, лент, полос и листов.

stroyrubrika.ru

Латунь – это… Что такое Латунь?

(желтая медь) — представляет и один из самых полезных и наиболее употребляемых сплавов. Состав ее изменяется в довольно широких пределах соответственно ее назначению, но главные составные части — медь и цинк — обыкновенно находятся в отношении около 2 частей меди и 1 ч. цинка [Хотя цинк был открыт в XVI столетии, но Л. была известна уже древним римлянам и готовилась ими с помощью восстановительной плавки меди (или кислородных медных руд) с галмеем (см. Цинк), который, как полагали, обладал свойством окрашивать медь в желтый цвет. Этот способ приготовления Л. практиковался также и в средние века и удержался вплоть до нашего столетия, но ныне совершенно оставлен]. Л. иногда содержит незначительные количества олова и свинца. Л. более тверда, чем медь и, следовательно, труднее изнашивается; она очень ковка и вязка и потому легко прокатывается в тонкие листы, плющится под ударом молотка, вытягивается в проволоку или выштамповывается в самые разнообразные формы; она сравнительно легко плавится и отливается при температурах ниже точки плавления меди. Хотя поверхность Л., если не покрыта лаком, чернеет на воздухе, но в массе она более сопротивляется действию атмосферы, чем медь. Наконец, она имеет красивый желтый цвет и отлично полируется. Степень ковкости Л. изменяется с составом и температурой; присутствие даже следов некоторых металлов имеет в этом отношении тоже значительное влияние. Некоторые видоизменения Л. ковки только в холодном состоянии, другие же — в нагретом или совсем не ковки. При температуре, немного ниже точки плавления Л., как и медь, становится так хрупка, что ее можно толочь.

Л. приготовляют или в тиглях из огнеупорной глины, нагреваемых в печах соответственного устройства, шахтных или пламенных, или прямо в отражательных печах без тиглей. Тигли бывают круглые, высотой ок. 12 дюймов, и вмещают ок. 84 фн. металла. Сначала в тигли кладут медь и, когда она начнет плавиться, добавляют цинк по кускам. Слитки меди предварительно нагревают до красного каления. Топливом служит кокс, древесный и каменный уголь (последний в пламенных печах). Когда медь и цинк хорошо сплавились и смешались, сплав отливают в формы из песка, или, если Л. предназначается для прокатки в листы, в закрытые железные изложницы. Часть цинка всегда улетучивается, что надо принимать во внимание при составлении смеси металлов. При сплавлении в отражательных печах соблюдается тот же порядок; сначала сплавляют медь и потом добавляют цинк. Для приготовления пуговичной Л. берут 8 частей меди с 5 ч. цинка; или, для более дешевого товара, 25 ч. меди, 20 ч. цинка, 3 ч. свинца и 2 ч. олова. Последний сплав имеет более бледный оттенок. Для Л. лучшего качества отношение меди и цинка должно быть как 2:1; оба металла расплавляются отдельно, быстро сливаются и сильно перемешиваются. Если взять 7 ч. меди и 3 ч. цинка, то получается ярко-желтый и ковкий сплав. Для тонких отливок употребляют сплав 62 ч. меди, 35 ч. цинка, 2 ч. свинца и 1 ч. олова. Этот сплав отчасти хрупок и бледен. Для той же цели употребляют темно-желтый сплав, состоящий из 90 ч. меди, 7 ч. цинка, 2 ч. олова и 1 ч. свинца. Для ковкой Л. лучшие отношения: 33 ч. меди, 25 ч. цинка или 3 ч. меди и 2 ч. цинка. Эти сплавы ковки в нагретом состоянии. Для обделки на токарном станке -98 ч. Л. лучшего качества и 2 ч. свинца, или 65 ч. меди, 33 ч. цинка и 2 ч. свинца. Для проволоки обыкновенно употребляют сплав 72 ч. меди и 28 ч. цинка. Этот сплав требует неоднократного закаливания во время обработки. При штамповании, вытягивании и проч. Л. тоже часто закаливают, причем она теряет свойственный ей цвет, благодаря образованию слоя окислов на поверхности. Эти окислы легко удаляются при погружении предмета в азотную кислоту и промывании водой. Таким образом, получается блестящая металлическая поверхность, совсем готовая для лакирования. Предметы можно покрывать Л. гальванопластически. Для этого употребляют разные растворы; один из лучших представляет раствор равных частей винно-аммиачной соли и цианистого калия, к которому прибавляют синеродистые соли меди и цинка и некоторое количество окисей этих металлов. Анод употребляется из меди. Если около катодов выделяется водород, то добавляют немножко азотистокислой меди. Такой раствор, при довольно сильном токе, дает плотный металлический осадок любой толщины.

Ю. Каменский. Δ.

Л. вообще не применяется в монетном производстве как самостоятельный монетный металл; только в Бухаре в обращении находились пулы из этого сплава.

dic.academic.ru

Олова сплавы с латунью – Справочник химика 21

    Подготовка раствора для анализа. Чаще всего олово приходится определять в сплавах с другими металлами. Наиболее важные сплавы-олова — это различные бронзы (медь, олово, железо), припои (олово, свинец), типографские сплавы (сурьма, олово, свинец), латуни (цинк, медь, олово). В этих сплавах олово определяют после растворения навески в азотной кислоте, при этом, как было сказано, образуется нерастворимая -оловянная кислота. [c.173]
    При электроосаждении сплавов применяют аноды из термического сплава (латунь, бронза, олово — свинец), а также из отдельных металлов, входящих в состав сплава, с раздельной или общей подводкой тока к ним. В случае использования анодов из одного металла убыль ионов второго металла компенсируется добавлением в электролит его соли. [c.52]

    МЕДИ СПЛАВЫ — сплавы на основе меди, содержащие олово, цинк, алюминий, никель, железо, марганец, кремний, бериллий, хром, свинец, золото, серебро, фосфор и другие легирующие элементы. Добавки повышают прочность и твердость, стойкость против коррозии, улучшают антифрикционные свойства. М. с. делят на латуни, бронзы и медно-никелевые сплавы. Латуни — М. с., в которых главным легирующим элементом является цинк. Самыми распространенными латунями являются томпак (80  [c.156]

    Предложите способы перевода в раствор образцов сплавов — латуни (массовая доля меди 69,5% остальное цинк) и бронзы (меди 89,5% остальное олово), а также способы обнаружения соответствующих элементов в растворе и способ их разделения. Рассчитайте мольную долю (%) меди в обоих сплавах и соотношение атомов элементов в них. [c.265]

    Ингибитор НДА надежно защищает сталь, алюминий и его сплавы, менее надежно — чугун. Однако этот ингибитор вызывает коррозию меди, медных сплавов, латуни, олова, цинка и др. [c.191]

    Летучие ингибиторы, особенно НДА и ингибиторы на основе нитрита натрия (ФНЛ, УНЛ, БНЛ), нельзя применять для консервации изделий из цветных металлов, так как они вызывают сильную коррозию меди и ее сплавов, латуни, олова, цинка, припоя и образуют налет на магнии и кадмии. [c.52]

    В растворах гидроокиси аммония латуни корродируют очень сильно в 2 н. растворе при комнатной температуре скорость коррозии находится в пределах 42—140 г м сутки). Слабое уменьшение коррозии достигается в результате добавки 1 % олова (адмиралтейская латунь) скорость коррозии при этом составляет 10—57 г м сутки) как при аэрации, так и без нее. Применение этого сплава сильно ограничивается возможностью развития коррозии под напряжением. [c.278]

    Сплавы Латунь (медь и цинк) новее серебро (медь, цинк и никель) бронза (медь и олово с небольшим количеством свинца и цинка). [c.177]

    Широкое распространение в промышленности имеют электролитические покрытия цинком, кадмием, оловом, свинцом, серебром, медью, золотом, никелем, хромом, а также сплавами — латунью, бронзой и др. [c.253]

    В СССР богатые месторождения медных руд находятся на Урале, в Казахстане и Закавказье. Металлическую медь в нашей стране получают главным образом из халькопирита СиРеЗг. Чистая медь — тягучий тугоплавкий и тяжелый металл светло-розового цвета. Медь широко используется в промышленности, занимая по масштабу своего применения первое место среди металлов после стали. С металлами медь образует сплавы, важнейшими из которых являются бронзы (сплавы меди с оловом) и латуни (сплавы меди с цинком), которые широко применяются в машиностроительной промышленности, электротехнике и других производствах. [c.411]

    Анализ металлов и сплавов второго типа. Кусочек металла или сплава, величиной с булавочную головку, на фарфоровой пластинке или на крышке платинового тигля обрабатывают 10 каплями разбавленной (1 1) азотной кислоты при слабом нагревании. Раствор получается прозрачный, без мути. Если после выпаривания досуха сплав растворился не весь, вновь обрабатывают азотной кислотой и водой, пока сплав не растворится. После растворения раствор выпаривают досуха для удаления азотной кислоты. Сухой остаток смачивают каплей азотной кислоты и 10 каплями воды, перемешивают и осторожно нагревают. Раствор фильтруют, фильтрат переносят на часовое стекло и исследуют дробным методом. Фильтрование необходимо потому, что в сплавах второго типа может в качестве примеси содержаться олово. Так, латунь, являющаяся представителем сплавов второго типа и обычно состоящая из меди и цинка, часто содержит в виде примеси олово (и свинец). Поэтому, отфильтровав азотнокислый раствор, промывают фильтр, на котором могут задержаться следы метаоловянной кислоты, водой, обрабатывают осадок несколькими каплями соляной кислоты и магнием и открывают олово одной из капельных реакций (см. стр. 117). [c.218]

    Медноцинковые сплавы-латуни обладают хорошими механическими и технологическими свойствами. Добавки олова, марганца, никеля, алюминия, железа и др. сообщают сплавам повышенные механические и физические свойства. Латуни достаточно устойчивы в отношении общей коррозии, но в напряженном состоянии они весьма чувствительны к коррозионному растрескиванию. Сплавы эти при хранении на воздухе, и особенно при воздействии на них паров аммиака, легко разрушаются, поэтому изделия из них необходимо подвергать отпуску при температуре 280—300° С. Низкотемпературный отпуск, не понижая механических свойств латуней, снимает внутренние напряжения, что в значительной степени предохраняет эти сплавы от коррозионного растрескивания. [c.16]

    С металлами медь образует сплавы, важнейшими из которых являются бронзы (сплавы меди с оловом) и латуни (сплавы меди с цинком), которые широко применяются в машиностроительной промышленности, электротехнике и других производствах. С кислородом при [c.395]

    Свинец (495—501) Олово (489) Латунь (425, 428) Медь (313-322) Бронза (323—336, 348—360) Медноникелевый сплав (372-375) [c.286]

    Влияние скорости движения воды осложняется присутствием в ней пузырьков воздуха, которые вообще способствуют эрозии пленок, и температурой, которая ускоряет разрушение пленок и коррозию. Однако имеются указания, согласно которым определенные сплавы (бронзы с высоким содержанием олова, алюминиевые латуни, сплавы меди с никелем) лучше удерживают на своей поверхности защитные пленки в тех случаях, когда вода содержит растворенный воздух и пузырьки воздуха. Для таких сплавов присутствие значительных количеств воздуха в воде может быть полезным. Присутствие в морской воде продуктов коррозии железа также способствует образованию на этих сплавах защитных пленок [20]. [c.417]

    Влияние соединений меди на окисление очищенных крекинг-бензинов исследовано Даунингом [84]. Вальтере [82] показал, что каталитическая активность медных сплавов пропорциональна содержанию в них меди. Педерсен [85].изучал влияние концентрации меди на химическую стабильность бензинов термического крекинга после сернокислотной очистки. Опубликованы результаты исследования влияния таких металлов, как сталь, медь, латунь, свинец, олово, алюминий и цинк, на бензины, различающиеся по химической стабильности [86, 87]. [c.243]

    Латуни. Латунями называют сплавы меди с цинком, содержащие от 10 до 50% 2п, иногда дополнительно легированные рядом других элементов (алюминием, оловом, кремнием, никелем и др.). В первом случае это так называемые простые латуни, во втором — специальные латуни. [c.252]

    Бронзы — сплавы меди (кроме латуней и медно-никелевых оплавов) с оловом (оловянные б

www.chem21.info
