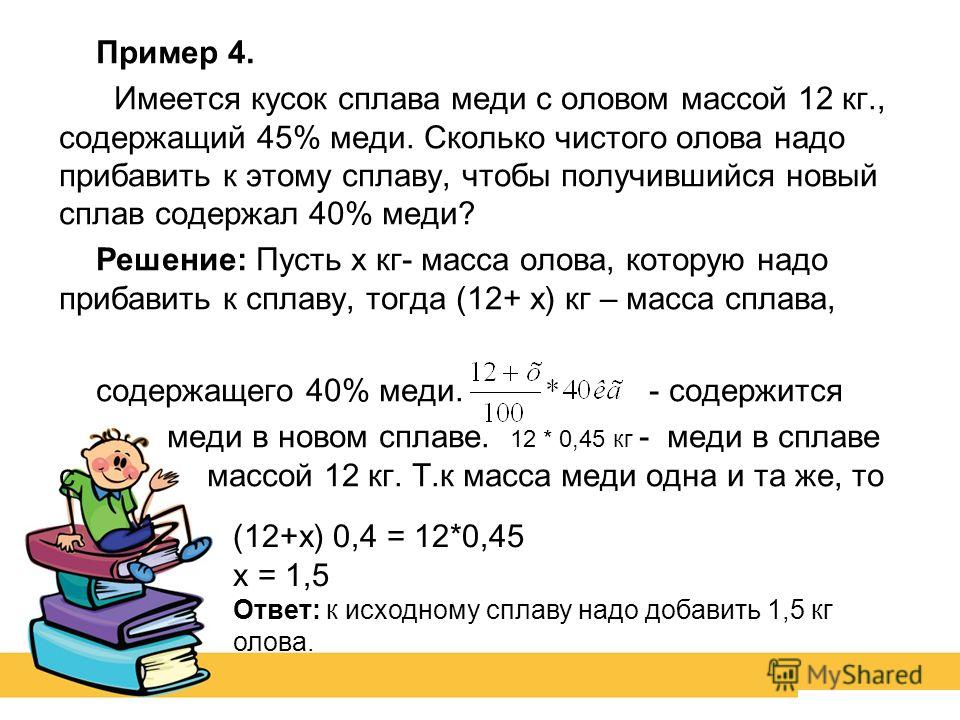

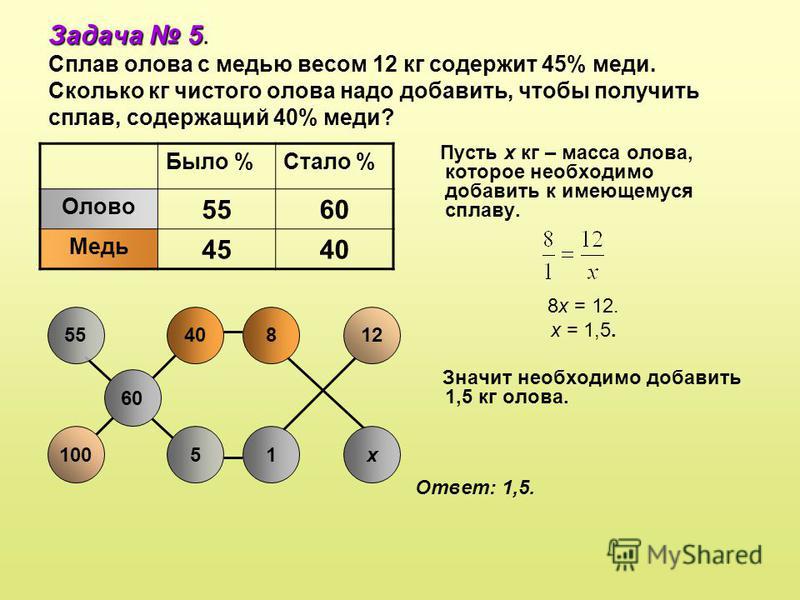

Сплав олова и меди: Сплав олова и меди 16 кг содержал 55% олова. Сколько олова надо было добавить в…
alexxlab | 14.01.1985 | 0 | Разное
Сплав олово-никель | Технология и механизм покрытия
Фазлутдинов К.К.
21.08.2018 (обновленно 20.11.2020)
2739 просмотров
Содержание:
1. Что такое сплав олово-никель?
2. Кинетика процесса осаждения сплава олово-никель, состав и свойства осадков.
1. Что такое сплав олово-никель?
Сплав олово-никель имеет серебристо-серый цвет с розоватым оттенком, блестящий. Его отличают:
• Исключительная коррозионная стойкость. На рисунке 1 приведена фотография образцов электроконтактов из алюминия с различными покрытиями сплавами олова. После нагрева до 300° С цвет олово-никелевого покрытия (третий слева) не изменился, в то время как олово-свинец (первый) и белая бронза (второй) окислились. Олово-никель является анодом к меди, защищая ее электрохимически. А вот на сталь без подслоев его наносить не рекомендуется, ввиду большой пористости даже при значительных толщинах.
Рисунок 1 — Образцы электроконтактов из алюминия с покрытиями сплавами олова (слева направо): олово-свинец 60, белая бронза, олово-никель.
- Полная устойчивость в концентрированной азотной кислоте. Наряду с этим олово-никелевое покрытие хорошо выдерживает воздействие разбавленных серной и соляной кислот, хлористого натрия, 100% влажности, масел.
- Устойчивость в серосодержащей промышленной атмосфере. Сплав олово-никель может заменить серебро в этих условиях, если требуется стабилизация переходного сопротивления.
- Повышенная, относительно других сплавов олова, износостойкость и твердость. Sn-Ni в несколько раз более износостоек и эластичен, чем чистый гальванический никель.
- Высокая пластичность.
- Применяется в ювелирном деле в качестве подслоя под драгоценные металла, так как золото не может диффундировать в сплав.
- Отличная паяемость, покрытие применяется взамен лужения, когда к изделию применяются требования по износостойкости.
В Европе сплав олово-никель активно используют взамен олово-висмута при пайке и при повышенных требованиях к механической прочности. В ювелирном производстве Sn-Ni является разделительным слоем между покрываемым изделием и драгоценными металлами благодаря свойству покрытия препятствовать их диффузии в себя и затем в покрываемое изделие. Применяют сплав и для защиты арматуры неразъемных контактов, запрессованных в пластмассу.
Процесс электролитического осаждения оловянно-никелевого сплава полностью не изучен, но получил значительное промышленное применение.
2. Кинетика процесса осаждения сплава олово-никель, состав и свойства осадков.
Разность стандартных потенциалов между оловом и никелем составляет 0,1В. Совместное их осаждение на катоде возможно, если электролит содержит лиганды, образующие стабильные анионные комплексы с оловом.
Рисунок 2 — Катодные поляризационные кривые на медном электроде из раствора с анионным лигандом: 1 — никель, 2 — олово, 3 — сплав олово-никель, при температуре 70° С и рН = 3.
Поляризационная кривая при совместном осаждении олова и никеля смещена в сторону более положительных потенциалов (рисунок 1, кривая 3), что подтверждает образование сплава и бинарных соединений.
Осаждению сплава способствует эффект деполяризации при совместном восстановлении ионов обоих металлов вследствие образования химических соединений NiSn2 и Ni3Sn2, что является энергетически выгодным процессом.
На рисунке 3 приведены рентгенограммы сплава олово-никель и индивидуальных металлов.
Рисунок 3 — Рентгенограммы электроосажденных покрытий никель (1), олово (2) и сплав олово-никель (3).
Анализ рентгенограмм показывает, что большинство наблюдаемых дифракционных пиков соответствуют основным компонентам покрытий. Наличие отражения от меди связано с тем, что сигнал от подложки проходит через поры в покрытии. Кроме того, было обнаружено, что сплав содержит интерметаллические фазы Ni3Sn4 и NiSn2.
С точки зрения элементного состава в сплаве содержится примерно 60% олова.
Температура электролита и pH являются ключевыми факторами, определяющими ход осаждения сплава и его финишные свойства.
При pH=2 при температуре 50° C осаждение сплава Sn–Ni (рисунок 4) начинается при потенциале -0,22 В и сопровождается интенсивным выделением водорода.
Рисунок 4 — Катодные поляризационные кривые на медном электроде в галогенидном растворе при осаждении сплава олово-никель.
рН = 2 и 3. T = 50° C.
Повышение pH до 3 при 50° С приводит к сдвигу потенциала сплавообразования в более электроотрицательную область, около –0,30 В. При этом обеспечивается рост однородных блестящих покрытий Sn – Ni серого цвета с плотноупакованной структурой без дендритов.
Повышение температуры до 70° C при pH = 3 снижает катодную поляризацию, в результате чего сплав Sn – Ni начинает осаждаться даже при напряжении –0,25 В (рисунок 2).
Выход по току при осаждении сплава при различных температуре и рН приведен в таблице 1.
Таблица 1 – Зависимость ВТ при осаждении сплава олово-никель от температуры и рН.
|
Процесс |
Выход по току |
|||
|
рН = 2 |
рН = 3 |
|||
|
50° С |
70° С |
50° С |
70° С |
|
|
Никелирование |
56,97 |
64,54 |
93,61 |
78,54 |
Олово |
82,77 |
81,83 |
78,51 |
77,87 |
|
Олово-никель |
72,84 |
80,68 |
81,39 |
74,71 |
Микроизображения олово-никелевого покрытия и индивидуальных металлов приведены на рисунке 5.
Рисунок 5 — Электронные микроизображения покрытий: а — олово-никель, б — олово, в — никель. T = 50°C, i = 1 А/дм 2, pH=3.
Повышение плотности тока выше 1,0 А / дм2 приводит к растрескиванию покрытий.
В статье частично использованы материалы из источника:
Пянко, А.В. Композиционное покрытие олово-никель-диоксид титана / Пянко А.В., Макарова И.В., Харитонов Д.С. [и др.] // Неорганические материалы. — 2019. — Т. 55. № 6. — С. 609-616. DOI: 10.1134/S0002337X19060137
Конец статьи
Понравилась статья? Оцените статью. Всего 1 клик!
Нажмите на звезду
Средняя оценка:
5,00
Всего оценок: 8
Данная статья является интеллектуальной собственностью ООО “НПП Электрохимия”.
Ответы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||
08.17
| ||||||||||||
4/(12+z) = 0.4, откуда 12+z=5.4/0.4=13.5, z=1.5
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||
Посмотреть всех экспертов из раздела Учеба и наука
| Похожие вопросы |
sin^4x+cos^4x=5/8 помогите пожалуйста
помогите с задачей, пожалуйста
Помогите решить тест по педагогике, пожалуйста!
Для началО или для началА привет
Стоит ли переезжать в Санкт-Петербург? У меня ситуация следующая.
Мне 16 лет, нахожусь в выпускном классе. Недавно задумалась о переезде из Нижнего Новгорода. Больше всего в родном городе меня не
Пользуйтесь нашим приложением
Про медь, латунь, олово, бронзу и другие сплавы.
В связи с моим увлечением бижутерией я стала активно интересоваться, а из чего же мы все делаем – что это за металлы? какие у них свойства? что за проба золота в каратах? Что за бирюзу я покупаю? Какие бывают подделки? и др. Я подумала, что это интересно не только мне… так что буду здесь потихоньку выкладывать все это…
(информация вся “надергана” из интернета с разных сайтов)
————————————————————————————————————–
Медь – металл, обозначаемый в таблице химических элементов Менделеева как Cu (Cuprum). Медь является одним из первых металлов, которые в древности начал использовать человек.
В итоге на сегодняшний день все месторождения меди выбраны, и добывается она из низкосортных руд.
Человек открыл медь раньше всех прочих металлов за исключением золота. Еще в доисторические времена медь использовалась людьми каменного века.
Медь обнаруживают в довольно чистом состоянии — в самородках и крупинках металла без примесей. Возможно, впервые человек поднял с земли эти самородки потому, что они были красивыми. Затем человек сделал великое открытие, выяснив, что этим странным красноватым камешкам можно придать любую форму. Это был более простой метод изготовления оружия и ножей, чем обкалывание кремней.
Прошло много времени, и уже другие люди выяснили, что они могут расплавлять красные камни и изготовлять из расплавленной массы чашки и кувшины. Тогда люди начали добывать медь и делать из нее всевозможные приспособления и утварь.
В течение тысяч лет медь оставалась единственным пригодным для обработки металлом, поскольку золото было не только слишком редким, чтобы принимать его во внимание, но и слишком мягким для практических целей.
Медные инструменты использовались, возможно, еще при строительстве великих египетских пирамид.
Когда была открыта бронза (сплав меди и олова), стали добывать еще больше меди. Но после открытия железа медь стала использоваться в не больших количествах, в основном народами на низкой ступени цивилизации, пока не наступила эпоха электричества. Поскольку медь — хороший проводник электричества, она широко использу ется в современной промышленности.
Очень немногие видели чистую медь и вряд ли узнают ее, если увидят. Это блестящее серебристое вещество с легким розоватым оттенком, которое приобретает красноватый цвет по мере соприкосновения с воздухом. Медь, которую мы обычно видим, имеет красновато-коричневый цвет. Это цвет окиси меди, которая образуется в результате взаимодействия металла с воздухом.
Большая часть меди, имеющейся в мире, существует в сочетании с другими веществами, от которых она должна быть отделена перед использованием. Часто она соседствует с сернистыми веществами, которые могут сочетаться еще и с железом и мышьяком, что затрудняет очищение меди.
Медь имеет и некоторые другие достоинства, не считая того, что она пережила многие другие металлы. Она имеет высокую прочность, но тем не менее достаточно пластична, чтобы ее можно было вытягивать и придавать ей любую форму за счет обработки. Она проводит тепло не хуже, чем электричество. По меди можно делать резьбу и гравировку. Но ее непросто сломать. Кроме того, из нее можно создавать такие сплавы, как бронза и латунь, соединяя ее с другими металлами.
———————————————————————————————————————-
Латунь (желтая медь) – представляет один из самых полезных и наиболее употребляемых сплавов. Состав её изменяется в довольно широких пределах соответственно её назначению, но главные составные части – медь и цинк -обыкновенно находятся в отношении около 2 частей меди и 1 ч. цинка.(Хотя цинк был открыт в XVI cтoлетии, но латунь была известна уже древним римлянам и готовилась ими с помощью восстановительной плавки меди (или кислородных медных руд) с галмеем, который, как полагали, обладал свойством окрашивать медь в желтый цвет.
Этот способ приготовления латуни практиковался также и в средние века и удержался вплоть до нашего столетия, но ныне совершенно оставлен). Латунь иногда содержит незначительные количества олова и свинца. Латунь более тверда, чем медь и, следовательно, труднее изнашивается; она очень ковка и вязка и потому легко прокатывается в тонкие листы, плющится под ударом молотка, вытягивается в проволоку или выштамповывается в самые разнообразные формы; она сравнительно легко плавится и отливается при температурах ниже точки плавления меди. Хотя поверхность латуни, если не покрыта лаком, чернеет на воздухе, но в массе она более сопротивляется действию атмосферы, чем медь. Наконец, она имеет красивый желтый цвет и отлично полируется.
Многие не носят латунные украшения, потому что на них бывает раздражение кожи и аллергия. Это происходит, когда в латунь добавляют никель. Да, латунь с добавлением никеля имеет красивый оттенок, она выглядит богаче, дороже, но именно эти дорогие латунные украшения и дают самое сильное раздражение кожи.
Совет: покупайте изделия из дешевой латуни или ищите на этикетке слово Nickel free.
——————————————————————————-
Олово – относительно мягкий металл, используется в основном как безопасное, нетоксичное, коррозионностойкое покрытие в чистом виде или в сплавах с другими металлами.
Это один из семи металлов древности. В Египте, Месопотамии и других странах древнего мира бронза из олова изготовлялась уже в III тысячелетии до н. э.; олово применялось также для выделки различных предметов обихода, особенно посуды.
Половина добываемого во всем мире олова расходуется на получение белой жести, применяемой главным образом для изготовления консервных банок. Поэтому олово иногда образно называют металлом консервной банки.
Сам сплав олова и меди – бронза, являясь своеобразным символом, обозначающим в истории человечества длительный период – бронзовый век, свидетельствует о давнем знакомстве человека с оловом.
Не так уж трудно понять причину, по которой олово и медь стали объектом внимания людей древности и почему бронза сыграла такую большую роль в истории человеческой культуры. Сравнительно легко получается из руд медь, но еще проще получается металлическое олово, у которого температура плавления составляет всего лишь 232°С. Достаточно оловянную руду (главнейшая из них касситерит, или оловянный камень, соединение олова с кислородом) смешать с углем, поджечь уголь и продувать воздух обычными кузнечными мехами, которыми пользовались люди много тысяч лет назад, чтобы выплавилось чистое олово. Во всяком случае, в Средней Европе, куда сведения о металлах проникли из древнейших очагов культуры, олово было известно за две тысячи лет до нашей эры. Египтяне могли получать олово из руд уже за 3000 лет до нашей эры. Само же название олова (от санскритского слова “ста”, что значит “твердый”) свидетельствует, что в странах Востока этот металл знали еще раньше, за 4000 с лишним лет до нашей эры.
Можно предположить, что бронзу, на первых порах, получали случайно, ибо есть руды, содержащие одновременно олово и медь. Позже бронзу готовили по определенной рецептуре, об этом свидетельствуют результаты анализа древних бронзовых изделий.
Очень часто в состав бронзы входит свинец и никель. Будьте осмотрительны при выборе украшений из бронзы и не приобретайте их из сомнительных источников. Такие украшения могут нанести серьезный урон здоровью.
Более трехсот лет тому назад было замечено, что олово очень хорошо держится на поверхности чистого железа и защищает его от ржавления. В то же время из опыта многовекового пользования оловянной посудой было известно, что олово почти не тускнеет и пища в оловянной посуде не получает неприятного привкуса.
В отличие от ранних и средневековых свинецсодержащих сплавов, современная посуда из cплавов олова безопасна для использования.
Пьютер (pewter) – это сплав на основе олова.
Старое русское название пьютера – столовое олово. Технический пьютер содержит свинец и вреден для человека. Ювелирные пьютеры не содержат свинца и никеля (Lead free и Nickel free). Эти сплавы идеальны для литья, хорошо поддаются обработке, на изделия из пьютера идеально ложится позолота и серебрение. Сама Английская Королева ест из посуды, изготовленной из пьютера. Также, из пьютера с незапамятных времен изготовляли амулеты и талисманы, потому что материал этот, как оказалось, весьма чувствителен к энергетике человека. Поэтому, имея бижутерию из пьютера не давайте ее никому носить. Это может привести к печальным последствиям как Вас, так и того, кому вы одолжили свое украшение. Единственный серьезный недостаток пьютера – он довольно хрупкий и легко ломается. Не роняйте, не гните эти украшения во избежание поломки.
——————————————————————————
Мельхиор (maillechort фр.). Весьма остроумное название, данное изобретателями Майо (Maillot) и Шорье (Chorier), как бы сплав из двух имен, получившийся созвучным имени библейского волхва Мельхиора (вспомните поклонение волхвов младенцу Иисусу).
Говорим мельхиор, подразумеваем сплав серебра и меди с низким содержанием серебра. Так ли это? На самом деле сплав этот состоит из меди, никеля, марганца и железа. А где же серебро? Его там нет. На вид он очень похож на серебро: такой же благородный оттенок, стойкость к коррозии. Из него даже изготавливают медицинские инструменты. Но серебра, все же, он не содержит.
————————————————————————-
Нейзильбер (от нем. Neusilber — новое серебро), сплав меди с никелем и цинком. При повышенном содержании никеля имеет красивый белый цвет с зеленоватым или синеватым отливом и высокую стойкость против коррозии. Дорогие изделия из сплавов типа Н. под названием “пакфонг” завезены в Европу из Китая в 18 в. В 19 в. изделия из сплавов такого типа, обычно посеребрённые, производили под разными наименованиями: китайское серебро, мельхиор и др. И тоже серебром тут и не пахнет.
Медь и медные сплавы
Медь и медные сплавы
Медь представляет собой металл с высокой пластичностью, имеет красновато-розовый цвет.
В зависимости от чистоты, этот металл делится на категории М1, М2, М3
Медный прокат
Прутки
Прутки медные производятся холодно- и горячедеформированным способом по ГОСТ 1535-91 и 859из меди различных марок, М2, М3, МI и других. Прутки могут быть твердыми, мягкими и полутвердыми, а также шестигранными, квадратными или круглыми по форме.
Ленты
Ленты производятся холоднодеформированным способом по ГОСТ 1173-93из меди различных марок: МIр, М2р, М3 и других по государственному стандарту 859.
По точности изготовления ленты медные делятся на 4 группы:
– нормальной точности по ширине и толщине;
– повышенной точности по толщине и нормальной — по ширине;
– нормальной точности по толщине, высокой — по ширине;
– нормальной точности по толщине, повышенной — по ширине;
Шины и проволока
Шины и проволока могут быть твердыми и мягкими.
Они изготавливаются из меди М1 (и более качественной) по ГОСТ 859. Производство изделий регламентируется ГОСТ 434-78.
Трубы
Трубы из меди производятся по ГОСТ 617-90из металла различных марок, химический состав которых соответствует ГОСТ 859. Трубы бывают мерной и немерной длины, повышенной и нормальной точности. Они могут быть прессованными и холоднотянутыми. Трубы разделяются на три категории: твердые, мягкие, полутвердые.
Листы и полосы
Полосы и листы из меди различных марок (ГОСТ 859) производятся в соответствии с ГОСТ 495-92. Холоднокатаная продукция производится повышенной и нормальной точности. Горячекатаные полосы могут быть мерной и немерной длины в диапазоне 500-2000 миллиметров, горячекатаные листы длиной в диапазоне 1000-6000 мм, шириной — 600-3000 мм.
По состоянию материала листы и полосы холоднокатаные делятся на твердые, мягкие и полутвердые.
Сплавы

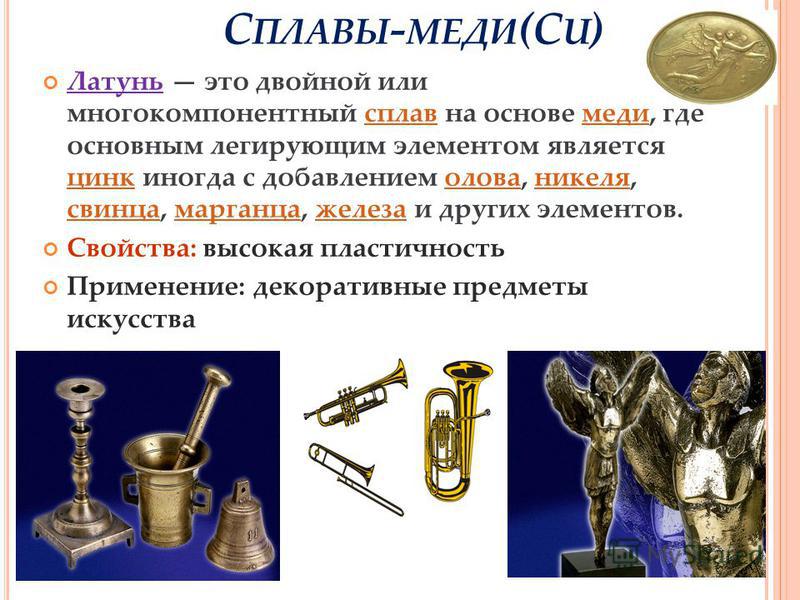

Латунь
Латунь представляет собой сплав меди и цинка. В латунь могут вводиться и другие компоненты, тогда это отражается в названии — латунь становится алюминиевой, оловянно-свинцовой и т. д. Сплавы обладают более высокой упругостью, прочностью, чем медь, они легче обрабатываются и более устойчивы к коррозии.
Прокат латунный
Прутки
Данный вид изделий производится по ГОСТ 2060-90. В сечении прутки могут быть круглыми, шестигранными или квадратными, быть мерной или немерной длины. Их изготавливают прессованными или тянутыми, отгрузку производят в бухтах.
Существует 3 вида прутков по состоянию (твердое, мягкое, полутвердое) и по точности изготовления (высокая, повышенная, нормальная).
Есть так же деление по особым условиям. Пруток может быть в полутвердом, твердом и мягком состоянии повышенной пластичности, прессованном состоянии обычной пластичности.
Проволока латунная
Проволока производится из латуни ЛС59-1, Л63, Л80 и Л68 (ГОСТ 15527) по ГОСТ 1066-90. Она может быть мягкой, твердой и полутвердой, имеет нормальную точность.
Лента
Латунная лента производится по ГОСТ 2208-91холоднокатаным способом из латуни различных марок: ЛС59-1, Л90, Л63, Л80, Л85 и Л68 (ГОСТ 15527). Она может иметь пружинно-твердое, особо-твердое, твердое, мягкое и полутвердое состояние. По точности изготовления лента делится на:
– нормальную по толщине и ширине;
– нормальную по ширине и повышенную по толщине;
– повышенную по ширине и нормальную по толщине.
Лента может иметь повышенную точность по серповидности, антимагнитные свойства, нормированную глубину выдавливания и другие особые условия исполнения.
Трубы
Трубы латунные производятся по ГОСТ 494-90, делятся на тянутые, холоднокатаные (для изготовления используется латунь Л68 и Л63), прессованные (латунь марок ЛС59-1, Л63, Л60, химический состав по ГОСТ 15527).
Трубы выпускаются в бухтах не короче 10 метров, бывают мерной и немерной длины в диапазоне от 1 до 6 метров. По точности изготовления делятся на три типа: высокой, нормальной или повышенной точности.
По состоянию трубы подразделяются на: полутвердые, полутвердые повышенной пластичности, мягкие повышенной пластичности, четвертьтвердые и мягкие. По особым условиям изделия бывают повышенной точности (в том числе и по кривизне) и антимагнитными.
Трубы так же производятся по ГОСТ 21646-76холоднокатаными и тянутыми. Они бывают кратной мерной и мерной длины 1.5-12 метров. Производятся из латуни марок Л68, ЛАМш77-2-0.05, Л070-1, Л70 и других (ГОСТ 15527).
В зависимости от используемых марок сплавов, трубы могут производиться в полутвердом или мягком состоянии.
Полосы и листы
Полосы и листы из латуни (марки определяются ГОСТ 15527) производятся в соответствии с ГОСТ 931-90.
Продукция производится горяче- и холоднокатаной (листы) и холоднокатаной, длиной 500-2000 м (полосы), может иметь мерную, немерную или кратную мерную длину. По состоянию материала полосы и листы делятся на особотвердые, полутвердые, мгякие и твердые.
Бронза
Представляет собой сплав олова и меди или меди с марганцем, алюминием и прочими компонентами. Именно второй компонент является главным, от него материал получает свое название. Бронза обладает отличными антифрикционными и механическими свойствами, устойчива к коррозии.
Прутки бронзовые
Они производятся из безоловянных бронз по ГОСТ 1628-78, могут быть тянутыми (шестигранная, квадратная или круглая форма в сечении), горячекатаными (круглая форма в сечении) или прессованными (круглая форма в сечении). Продукция производится мерной и немерной длины в диапазоне 0.5-5 метров. Изготовление осуществляется в твердом или полутвердом состоянии. Прутки бронзовые имеют высокую, повышенную и нормальную точность.
Трубы прессованные
Производятся по ГОСТ 1208из металла марок БрАЖН 10-4-4 и БрАЖМц 10-3-1.5 (химический состав по ГОСТ 18175). Бывают мерной и немерной длины, диапазон — 0.5-6 метров.
сплав меди и олова Кроссворд
Сплав меди и олова с 6 буквами последний раз видели на 17 мая 2022 . Мы думаем, что наиболее вероятным ответом на эту подсказку будет БРОНЗА . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.| Ранг | Слово | Подсказка |
|---|---|---|
| 94% | БРОНЗА | Сплав меди и олова |
| 5% | ОРМОЛУ | Сплав меди, цинка и олова |
| 4% | ЛАТУНЬ | Сплав меди и цинка |
| 4% | ОРОЙДЕ | Медно-оловянный сплав |
| 4% | БЕЛЛМЕТАЛЛ | Сплав меди и олова. |
| 3% | МЕТАЛЛЫ | Олово и вольфрам |
| 3% | СВАРКА | Соедини, как медь |
| 3% | ФОЛЬГА | Банка __ |
| 3% | ЦЕНТ | Медная монета |
| 3% | ОЛОВО | Сплав, в основном олово |
| 3% | СТАЛЬ | Сплав железа и углерода |
| 3% | ТУТЕНАГ | Сплав меди и цинка |
| 3% | БРОНЗОВЫЙ | Измеренное количество сплава меди/олова? |
| 3% | ТЕРН | Свинцово-оловянный сплав |
| 3% | МОНЕЛЬ | Никель и медный сплав |
| 3% | ПРИПОЯ | Сплав свинца и олова. |
| 2% | МАСЛО | Потребность оловянного человечка |
| 2% | ИРЛАНДСКИЙКРАСНЫЙ | Эль медного цвета |
| 2% | ЛЕЙС | Оловянно-свинцовый сплав |
| 2% | КАЛИН | Свинцово-оловянный сплав |
Уточните результаты поиска, указав количество букв.
Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: “CA????”.
- Орг. Чемпионат мира по бегу с 1930 года Кроссворд
- Баскетбольная площадка в штаб-квартире Купертино? Кроссворд
- Прозвище для болельщиков «Ньюкасл Юнайтед» Кроссворд
- Уходи слишком поздно, возможно, разгадка кроссворда
- Кость: Префикс Кроссворд Подсказка
- Музыкальный кроссворд «Доброе утро, звездное сияние».
- Выполняет повторяющиеся задачи, чтобы получить очки опыта, на игровом сленге Кроссворд Подсказка
- Четвертаки, EG Кроссворд
- Кроссворд “Это плохо даже для тебя”
- Поставить на линию? Кроссворд
- Крепление, завязывание кроссворда
- Скользите за динамиком, может быть, ответ на кроссворд
- Вентиляционная труба, которую можно использовать как диван? Кроссворд
- Устройство, которое никогда не бывает бесплатным? Кроссворд
- Живопись и керамика, EG Кроссворд
- Его класс со средним учителем? Кроссворд
- “Вы видите, что кто-нибудь смеется?” Кроссворд
- Эми и Молли в “Booksmart”, EG Кроссворд
- Консультант по семейно-историческому проекту, возможно, кроссворд
- Место с большим шумом? Кроссворд
- Я. Роман Мэтта Де Ла Пеана о кроссворде одаренного спортсмена
- Уран, EG Кроссворд
- Шаттл Остановка: Подсказка Кроссворда Abbr
- Саботаж с помощью магнита, может быть, разгадка кроссворда
- Передайте подписчикам, скажите кроссворд
- Не хватает направления? Кроссворд
- Прыгает по шкале? Кроссворд
- Delivers ã La Tig Notaro Кроссворд Clive
- Называет мяч ударом, скажи кроссворд
- Контракты о конфиденциальности, Кратко Кроссворд
- Эми и Молли в “Booksmart”, EG Кроссворд
- “Я чувствую меня?” Кроссворд
- 8,6 фунтов на галлон? Кроссворд
- Кроссворд Hbo
- Уютная завернутая одежда Кроссворд
- Певец “Uptown Girl” Билли Кроссворд
- Canis, Кроссворд для собак
- Совет каллиграфу? Кроссворд
- Причина пойти “Врум!” Кроссворд
- 31/12, EG Кроссворд
- Премиум локации? Кроссворд
- Раздраженный, скажи кроссворд
- Сушеная ягода со вкусом гвоздики, мускатного ореха и корицы Кроссворд
- Lays Into с разгадкой кроссворда «Out»
- Мотивированный, с разгадкой кроссворда «Под»
- Горшечник? Кроссворд
- Вопрос во многих автомобилях? Кроссворд
- Напряжение в отношениях? Кроссворд
- Красный или зеленый свет, может быть, ключ к кроссворду
- Земля внизу? Кроссворд
Роман Мэтта Де Ла Пеана о кроссворде одаренного спортсмена Найдено 1 решений для Сплав меди и олова .
Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку: БРОНЗА .
С crossword-solver.io вы найдете 1 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.
С помощью нашей поисковой системы для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 1 ответов для сплава меди и олова.
Медно-цинковый сплав с оловом | AMERICAN ELEMENTS®
Просмотреть историю American Elements в Википедии0014
CU-ZNSN-01-SLD
| Составной формулы | Cusnzn | ||
|---|---|---|---|
| Молекулярная масса | 247,64 | ||
| Внешний вид | Металлический солидный0024 | ||
| Melting Point | 1010-1030 °C | ||
| Boiling Point | N/A | ||
| Density | 8. 44-8.78 g/cm 3 | ||
| Solubility in h3O | N /A | ||
| Электрический устойчивости к устойчивости | 0,00000663 OHM-CM | ||
| Соотношение Пуассона | 0,34 | ||
| Определенный тепло | 0,38019 | ||
| 0,38019 | |||
| 0,38024.0012 | Прочность на растяжение | 310-634 МПа | |
| Теплопроводность | 116-120 Вт/мк (20 ° C) | ||
| Тепловой экспансион | 18,4,4 ° CM/M ° CM/M ° CM/M ° CM/M ° CM/M ° CM/M ° CM/M ° CM/M ° CM ° C (20 ° C) | ||
| Monoisotopic Mass | 246,761 г/моль |
Медный цинк.0014
О сплаве меди с цинком и оловом
Компания American Elements производит сплавы меди с цинком и оловом в различных составах для электрических компонентов и других применений.
Доступные формы включают порошок, стержень, стержень, проволоку и другие формы. Мы предлагаем стандартные размеры и формы в дополнение к производству уникальных сплавов по индивидуальному заказу, адаптированных к требованиям заказчика. Оптовые количества и срочные контракты доступны для всех наших сплавов. Пожалуйста, свяжитесь с нами с вашими спецификациями, включая желаемый элементный состав и форму, чтобы получить расценки на материалы..
Медь-цинк-олово Синонимы
Медь-цинк-олово, CuZnSn, Cu-Zn-Sn, C425, UNS C42500, C425, C485, C48500, CuSn3Zn9, CDA 482, ASTM B21, ASTM B124, Naval Brass, CW454C R320, R380, R430, R510, R580, R660
Chemical Identifiers
| Linear Formula | Cu-Zn-Sn |
|---|---|
| MDL Number | N/A |
| EC No. | Н/Д |
| Идентификационный номер Pubchem | 57448780 |
| Название IUPAC | медь; банка; Zinc |
| Smiles | [CU]. [Zn]. [SN] |
| Дюйм идентификатор | дюйм = 1S/CU.SN.ZN |
| дюйм. |
Клиенты для медно-цинкового сплава также просматривали
Мишень для распыления медно-цинкового олова | Серебро Медно-цинково-оловянный сплав | Медная никель -никель -цинк сплав сплав сплав с сплавным сплавом. Мишень для распыления сплава | Цинк Медь Титановый сплав | Наночастицы сплава Деварда |
Связанные области применения, формы и отрасли для медно-цинково-оловянного сплава
Спецификации упаковки
Типичная оптовая упаковка включает пластиковый поддон на 5 галлонов/25 кг. ведра, волокнистые и стальные барабаны до 1-тонных супермешков в количестве полного контейнера (FCL) или загрузки грузовика (T/L). Исследования и образцы, а также гигроскопичные, окисляющие или другие чувствительные к воздуху материалы могут быть упакованы в аргоне или вакууме.
Отгрузочная документация включает сертификат анализа и паспорт безопасности (SDS). Растворы упаковываются в полипропиленовые, пластиковые или стеклянные банки, вплоть до контейнеров для жидкостей на поддонах емкостью 440 галлонов и автоцистерн на 36 000 фунтов.
Сопутствующие элементы
29 Cu 63.546000000 Медь
Посмотреть еще Изделия из меди. Медь (атомный символ: Cu, атомный номер: 29) представляет собой элемент блока D, группы 11, периода 4 с атомным весом 63,546. Число электронов в каждой из оболочек меди равно 2, 8, 18, 1, а его электронная конфигурация — [Ar]3d 10 4s 1 . Атом меди имеет радиус 128 часов и радиус Ван-дер-Ваальса 186 часов. Медь была впервые обнаружена ранним человеком до 9 г.000 г. до н.э. В своей элементарной форме медь имеет красновато-оранжевый металлический и блестящий вид. Из всех чистых металлов только серебро имеет более высокую электропроводность. Происхождение слова «медь» происходит от латинского слова «cuprium», которое переводится как «металл Кипра», поскольку средиземноморский остров Кипр был известен как древний источник добычи меди.
больше Оловянные изделия. Олово (атомный символ: Sn, атомный номер: 50) представляет собой элемент блока P, группы 14, периода 5 с атомным весом 118,710. Количество электронов в каждой из оловянных оболочек равно 2, 8, 18, 18, 4, а его электронная конфигурация [Kr] 4d 10 5s 2 5p 2 . Атом олова имеет радиус 140,5 пм и радиус Ван-дер-Ваальса 217 пм. В своей элементарной форме олово имеет серебристо-серый металлический вид. Он податлив, пластичен и обладает высокой степенью кристалличности. Олово имеет девять стабильных изотопов и 18 нестабильных изотопов. При температуре ниже 3,72 градуса Кельвина олово становится сверхпроводником. Применение олова включает пайку, гальваническое покрытие и такие сплавы, как олово. Первое использование олова можно отнести к бронзовому веку около 3000 г. до н.э., когда олово и медь были объединены для получения бронзового сплава. Происхождение слова олово происходит от латинского слова Stannum, которое переводится как англо-саксонское слово олово.
Для получения дополнительной информации об олове, в том числе о свойствах, данных о безопасности, исследованиях и каталоге оловянных изделий American Elements, посетите страницу оловянных элементов.
30 Zn 65.380000000 Цинк
Посмотреть другие изделия из цинка. Цинк (атомный символ: Zn, атомный номер: 30) представляет собой элемент блока D, группы 12, периода 4 с атомным весом 65,38. Число электронов в каждой из оболочек цинка равно 2, 8, 18, 2, а его электронная конфигурация [Ar] 3d 10 4s 2 . Атом цинка имеет радиус 134 пм и радиус Ван-дер-Ваальса 210 пм. Цинк был открыт индийскими металлургами до 1000 г. до н.э. и впервые признан уникальным элементом Расаратной Самуккая в 800 г. Цинк был впервые выделен Андреасом Маргграфом в 1746 г. В своей элементарной форме цинк имеет серебристо-серый цвет. Он хрупок при обычных температурах, но пластичен при температуре от 100°С до 150°С. Он является хорошим проводником электричества и горит на воздухе ярко-красным цветом, образуя белые облака оксида.
Цинк добывают из месторождений сульфидной руды. Это 24-й по распространенности элемент в земной коре и четвертый по распространенности металл (после железа, алюминия и меди). Название «цинк» происходит от немецкого слова «zin», что означает олово.
Последние исследования
Одновременное повышение прочности и пластичности за счет уменьшения энергии поверхности раздела между фазами Zn и Al в литом сплаве Al-Zn-Cu.
Изменение микроструктуры при прерывистой закалке сплава AlZnMg(Cu) АА7050.
Комплексы тиолатов меди и цинка в качестве потенциальных молекулярных предшественников сульфида меди, цинка и олова (CZTS).
Сравнение влияния стабилизаторов на размер, дисперсность и каталитические свойства наночастиц Pt, PtCu и PtRu.
Электрохимическое поведение композита Sn/CuSn/C, полученного с использованием импульсного взрыва проволоки в жидкой среде для литий-ионных аккумуляторов.
Тройные оловоорганические кластеры селенидов меди со смешанной валентностью.
Влияние добавок Mn и AlTiB и термообработки на микроструктуру и механические свойства сплава Al-Si-Fe-Cu-Zr.
Легированные марганцем медные теллуридные солнечные элементы с сенсибилизированным слоем поглотителя.
Тонкие пленки из оксида цинка-олова-оксида с запрещенной зоной для датчиков ультрафиолетового излучения.
Зависящие от времени осаждения свойства наночастиц теллурида меди и олова (Cu?SnTe?) для применения в солнечных поглотителях.
Интересное свойство материала, обнаруженное в сложных наноструктурах, может рассеивать энергию |
Олово Медный сплав | AMERICAN ELEMENTS®
РАЗДЕЛ 1. ИДЕНТИФИКАЦИЯ
Наименование продукта: Олово-медный сплав
Номер продукта: Все применимые коды продуктов American Elements, например. СН-КУ-01-П.03КУ , СН-КУ-01-П.07КУ
CAS #: 158113-12-3
Соответствующие идентифицированные использование вещества: Ученические исследования и разработка
Подробности поставщика:
Американские элементы
1084444.
Weyburn.
American Emements
10844 WEYBURN. : +1 310-208-0551
Факс: +1 310-208-0351
Телефон службы экстренной помощи:
Внутренний, Северная Америка: +1 800-424-9300
Международный: +1 703-527-3887
РАЗДЕЛ 2. ИДЕНТИФИКАЦИЯ ОПАСНОСТЕЙ
2.1 Классификация вещества или смеси
Классификация СГС в соответствии с 29 CFR 1910 (OSHA HCS)
Горючая пыль,
Острая водная токсичность (Категория 1), h500
2.2 Элементы маркировки СГС, включая меры предосторожности
Пиктограмма
Краткая(ые) характеристика(и) опасности
Может образовывать в воздухе горючие концентрации пыли
h500 Очень токсично для водных организмов.
Меры предосторожности
P273 Избегать попадания в окружающую среду.
P391 Собрать разлив.
P501 Утилизируйте содержимое/контейнер на утвержденном предприятии по утилизации отходов.
2,3 Опасности, не классифицированные иначе (HNOC) или не покрыты GHS
Гвольная пыль
Раздел 3.
Композиция/Информация о ингредиентах 3.2 Смеси
Синонимы: Бронз
SN5CU84
MOLECULACLEAR: 182.26 GRZE
SN5CU84
MOLECULACLACLEST: 182.26. Компонент Классификация Концентрация
Медь
CAS-No.
EC-№.
7440-50-8
231-159-6
Aquatic Acute 1; h500 >= 90 – %
Олово
CAS-Номер.
EC-№.
7440-31-5
231-141-8
>= 10 –
РАЗДЕЛ 4. МЕРЫ ПЕРВОЙ ПОМОЩИ
4.1 Описание мер первой помощи
Общие рекомендации
Обратитесь к врачу. Покажите этот паспорт безопасности лечащему врачу.
При вдыхании
При вдыхании вывести пострадавшего на свежий воздух. Если человек не дышит, сделайте ему искусственно дыхание. Проконсультируйтесь с врачом.
При попадании на кожу
Смыть большим количеством воды с мылом. Проконсультируйтесь с врачом.
При попадании в глаза
В качестве меры предосторожности промыть глаза водой.
При проглатывании
Никогда ничего не давайте в рот человеку, находящемуся без сознания.
Прополоскать рот водой. Проконсультируйтесь с врачом.
4.2 Наиболее важные симптомы и эффекты, как острые, так и замедленные
Наиболее важные известные симптомы и эффекты описаны на этикетке (см. раздел 2.2) и/или в разделе 11
4.3 Указание на необходимость немедленной медицинской помощи и специального лечения
Данные отсутствуют
РАЗДЕЛ 5. МЕРЫ ПОЖАРОТУШЕНИЯ
5.1 Средства пожаротушения
Подходящие средства пожаротушения
Используйте распыленную воду, спиртостойкую пену, сухой химикат или двуокись углерода.
5.2 Особые опасности, исходящие от вещества или смеси
Олово/оксиды олова, Оксиды меди
5.3 Рекомендации для пожарных
При тушении пожара при необходимости надевайте автономный дыхательный аппарат.
5.4 Дополнительная информация
Данные отсутствуют
РАЗДЕЛ 6. МЕРЫ ПРИ СЛУЧАЙНОМ ВЫБРОСЕ
6.1 Индивидуальные меры предосторожности, защитное снаряжение и чрезвычайные меры
Избегать образования пыли.
Избегайте вдыхания паров, тумана или газа. Обеспечьте достаточную вентиляцию. Эвакуируйте персонал в безопасные зоны
.
Индивидуальную защиту см. в разделе 8.
6.2 Меры предосторожности по охране окружающей среды
Предотвратите дальнейшую утечку или разлив, если это безопасно. Не допускайте попадания продукта в канализацию. Следует избегать выброса в окружающую среду
.
6.3 Методы и материалы для локализации и очистки
Собрать и организовать утилизацию, не создавая пыли. Подметать и сгребать. Хранить в подходящих закрытых контейнерах для утилизации
.
6.4 Ссылка на другие разделы
Информацию об утилизации см. в разделе 13.
РАЗДЕЛ 7. ОБРАЩЕНИЕ И ХРАНЕНИЕ
7.1 Меры предосторожности для безопасного обращения
Дальнейшая обработка твердых материалов может привести к образованию горючей пыли. Перед дополнительной обработкой следует принять во внимание возможность образования горючей пыли
.
Обеспечьте соответствующую вытяжную вентиляцию в местах образования пыли.
Меры предосторожности см. в разделе 2.2.
7.2 Условия для безопасного хранения с учетом любых несовместимостей
Хранить контейнер плотно закрытым в сухом и хорошо проветриваемом месте.
Хранить в сухом месте.
Класс хранения (TRGS 510): негорючие твердые вещества
7.3 Особое конечное использование
Помимо использования, указанного в разделе 1.2, никакие другие специальные применения не предусмотрены
0714
8.1 Параметры управления
Компоненты с параметрами управления на рабочем месте
Компонент CAS-Номер. Значение Контроль
параметры
Основа
Медь 7440-50-8 TWA 1.000000
мг/м3
США. Пороговые значения ACGIH
(TLV)
Примечания Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 1,000000
мг/м3
США. NIOSH рекомендует
Пределы воздействия
TWA 1,000000
мг/м3
США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязнители
TWA 0,200000
мг/м3
США.
Пороговые значения ACGIH
(TLV)
Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 0,100000
мг/м3
США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
TWA 1,000000
мг/м3
США. Пороговые значения ACGIH
(TLV)
Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 0,200000
мг/м3
США. Пороговые значения ACGIH
(TLV)
Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 1,000000
мг/м3
США. NIOSH рекомендует
Пределы воздействия
TWA 1,000000
мг/м3
США. NIOSH рекомендует
Пределы воздействия
TWA 1,000000
мг/м3
США. NIOSH рекомендует
Пределы воздействия
TWA 1,000000
мг/м3
США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
TWA 0,100000
мг/м3
США.
Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
TWA 1 мг/м3 США. Пороговые значения ACGIH
(TLV)
Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 0,2 мг/м3 США. Пороговые значения ACGIH
(TLV)
Раздражение
Желудочно-кишечный тракт
Металлическая лихорадка
TWA 1 мг/м3 США. NIOSH рекомендует
Пределы воздействия
TWA 1 мг/м3 США. NIOSH рекомендует
Пределы воздействия
TWA 1 мг/м3 США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязнители
TWA 0,1 мг/м3 США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
Олово 7440-31-5 TWA 2,000000
мг/м3
США. Пороговые значения ACGIH
(TLV)
Пневмокониоз (или станноз)
TWA 2,000000
мг/м3
США. NIOSH рекомендует
Пределы воздействия
TWA 2,000000
мг/м3
США.
Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
TWA 2 мг/м3 США. Пороговые значения ACGIH
(TLV)
Пневмокониоз (или станноз)
TWA 2 мг/м3 США. NIOSH рекомендует
Пределы воздействия
TWA 2 мг/м3 США. Пределы воздействия на рабочем месте
(OSHA) – Таблица Z-1 Предельные значения для воздуха
Загрязняющие вещества
8.2 Контроль воздействия
Соответствующие технические меры
Обращаться в соответствии с правилами промышленной гигиены и техники безопасности. Мойте руки перед перерывами и в конце
рабочего дня.
Средства индивидуальной защиты
Средства защиты глаз/лица
Используйте средства защиты глаз, проверенные и одобренные в соответствии с соответствующими государственными стандартами, такими как
NIOSH (США) или EN 166 (ЕС).
Защита кожи
Работать в перчатках. Перчатки должны быть проверены перед использованием. Используйте надлежащую технику снятия перчаток (без касания
внешней поверхности перчатки), чтобы избежать контакта этого продукта с кожей.
Утилизируйте загрязненные перчатки после использования
в соответствии с применимыми законами и передовой лабораторной практикой. Вымойте и высушите руки.
Защита тела
Выберите защиту тела в зависимости от ее типа, концентрации и количества опасных веществ и
к конкретному рабочему месту. Тип средств защиты должен быть выбран в соответствии с концентрацией
и количеством опасного вещества на конкретном рабочем месте.
Защита органов дыхания
Защита органов дыхания не требуется. Если желательна защита от неприятных уровней пыли, используйте пылезащитные маски типа
N95 (США) или типа P1 (EN 143). Используйте респираторы и компоненты, протестированные и одобренные в соответствии с
соответствующими государственными стандартами, такими как NIOSH (США) или CEN (ЕС).
Контроль воздействия на окружающую среду
Предотвратить дальнейшую утечку или разлив, если это безопасно. Не допускайте попадания продукта в канализацию. Следует избегать попадания в окружающую среду
.
РАЗДЕЛ 9. ФИЗИЧЕСКИЕ И ХИМИЧЕСКИЕ СВОЙСТВА
9.1 Информация об основных физико-химических свойствах
а) Внешний вид Форма: порошок
б) Запах Нет данных
в) Порог восприятия запаха Нет данных
г) рН Нет данных
д) Точка плавления/замерзания
точка
Нет данных
f) Начальная температура кипения и
интервал кипения
Нет данных
g) Температура вспышки Не применимо
h) Скорость испарения Нет данных
i) Воспламеняемость (твердое вещество, газ) Может образовывать в воздухе концентрации горючей пыли
j) Верхний/нижний
предел воспламеняемости или
предел взрываемости
Нет данных
k) Давление пара Нет данных
l) Плотность пара Нет данных
m) Относительная плотность Нет данных
n) Растворимость в воде Нет данных
o) Коэффициент распределения: октанол/
вода
Нет данных
p) Самовоспламенение
Температура
Нет данных
q) Разложение
Температура
Нет данных
r) Вязкость Нет данных
s) Взрывчатые свойства Нет данных имеется
t) Окислительные свойства Сведения не доступны
9.
2 Другая информация по безопасности
Сведения не доступны
РАЗДЕЛ 10. СТАБИЛЬНОСТЬ И РЕАКЦИОННАЯ СПОСОБНОСТЬ
10.1 Реакционная способность
Сведения не доступны
10.2 Химическая стабильность
Стабилен при соблюдении рекомендуемых условий хранения.
10.3 Возможность опасных реакций
Нет данных
10.4 Условия, которых следует избегать
Нет данных
10.5 Несовместимые материалы – Данные отсутствуют
В случае пожара: см. раздел 5
РАЗДЕЛ 11. ТОКСИКОЛОГИЧЕСКАЯ ИНФОРМАЦИЯ
11.1 Информация о токсикологическом воздействии
Острая токсичность
Нет данных
Нет данных
Разъедание/раздражение кожи
Нет данных
Серьезное повреждение/раздражение глаз
Нет данных
Респираторная или кожная сенсибилизация
Нет данных
Зародышевые клетки мутагенность
Данные отсутствуют
Канцерогенность
IARC: Ни один из компонентов этого продукта, присутствующий в концентрациях, превышающих или равных 0,1%, не идентифицирован IARC как
вероятный, возможный или подтвержденный канцероген для человека.
NTP: Ни один из компонентов этого продукта, присутствующий в количествах, превышающих или равных 0,1%, не идентифицирован NTP как
известный или ожидаемый канцероген.
OSHA: Ни один из компонентов этого продукта, присутствующий в концентрациях выше или равных 0,1%, не идентифицирован OSHA как канцероген
или потенциальный канцероген.
Репродуктивная токсичность
Нет данных
Нет данных
Специфическая системная токсичность на орган-мишень – однократное воздействие
Нет данных
Специфическая системная токсичность на орган-мишень – повторное воздействие
Нет данных
Опасность при вдыхании
Нет данных
Дополнительная информация
RTECS: нет данных
чихание, Тошнота, Слабость, Симптомы системного отравления медью могут включать: повреждение капилляров, головную боль, простуду
пот, слабый пульс, поражение почек и печени поражение, возбуждение центральной нервной системы с последующей депрессией, желтухой,
судорогами, параличом и комой. Смерть может наступить от шока или почечной недостаточности. Хроническое отравление медью характеризуется циррозом печени
, повреждением головного мозга и демиелинизацией, почечными дефектами и отложением меди в роговице, как показано на примере 9.0372 людьми с болезнью Вильсона. Также сообщалось, что отравление медью приводит к гемолитической анемии, а
ускоряет атеросклероз.
Раздел 12. Экологическая информация
.
Оценка PBT/vPvB недоступна, поскольку оценка химической безопасности не требуется/не проводилась
12.6 Другие неблагоприятные воздействия
Опасность для окружающей среды не может быть исключена в случае непрофессионального обращения или утилизации.
Очень токсичен для водных организмов.
РАЗДЕЛ 13. РЕКОМЕНДАЦИИ ПО УТИЛИЗАЦИИ
13.1 Методы обработки отходов
Продукт
Предложите излишки и не подлежащие вторичной переработке решения лицензированной компании по утилизации.
Загрязненная упаковка
Утилизировать как неиспользованный продукт.
РАЗДЕЛ 14. ИНФОРМАЦИЯ О ТРАНСПОРТИРОВКЕ
DOT (США)
Неопасный груз
IMDG
Номер ООН: 3077 Класс: 9 Группа упаковки: III Номер EMS: F-A, S-F
Надлежащее отгрузочное наименование: ВЕЩЕСТВО ТВЕРДОЕ, ОПАСНОЕ ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ, Н.У.К. (Медь)
Загрязнитель морской среды:да
IATA
Номер ООН: 3077 Класс: 9 Группа упаковки: III
Надлежащее отгрузочное наименование: Вещество твердое, опасное для окружающей среды, н.у.к. (медь)
Дополнительная информация
Требуется знак EHS (ДОПОГ 2.2.9.1.10, код МКМПОГ 2.10.3) для одиночной тары и комбинированной тары, содержащей
внутренняя тара с опасными грузами > 5 л для жидкостей или > 5 кг для твердых веществ.
РАЗДЕЛ 15. НОРМАТИВНАЯ ИНФОРМАЦИЯ
Компоненты SARA 302
Никакие химические вещества в этом материале не подпадают под требования отчетности в соответствии с Разделом III SARA, Раздел 302. III, Раздел 313:
Медь
CAS-Номер.
7440-50-8
Дата пересмотра
01. 07.2007
Нет опасности SARA
Массачусетс Право знать компоненты
Медь
CAS-Номер.
7440-50-8.
7440-50-8
Дата пересмотра
01.07.2007
Олово 7440-31-5 01.04.1994
Нью-Джерси Право знать компоненты
7440-50-8
Дата пересмотра
01.07.2007
Олово 7440-31-5 01.04.1994
Калифорнийский закон 65 Компоненты
Этот продукт не содержит каких-либо химических веществ, которые, как известно штату Калифорния, вызывают рак, врожденные дефекты или любой другой
репродуктивный вред.
РАЗДЕЛ 16. ПРОЧАЯ ИНФОРМАЦИЯ
Паспорт безопасности в соответствии с Регламентом (ЕС) № 1907/2006 (REACH). Приведенная выше информация считается верной, но не претендует на полноту и должна использоваться только в качестве руководства. Информация в этом документе основана на современном уровне наших знаний и применима к продукту с учетом соответствующих мер предосторожности. Это не является гарантией свойств продукта. American Elements не несет ответственности за любой ущерб, возникший в результате обращения или контакта с вышеуказанным продуктом. Дополнительные условия продажи см. на обратной стороне счета-фактуры или упаковочного листа. АВТОРСКОЕ ПРАВО 1997-2022 АМЕРИКАНСКИЕ ЭЛЕМЕНТЫ. ПРЕДОСТАВЛЯЕТСЯ ЛИЦЕНЗИЯ НА ИЗГОТОВЛЕНИЕ НЕОГРАНИЧЕННОГО БУМАЖНОГО КОПИЯ ТОЛЬКО ДЛЯ ВНУТРЕННЕГО ИСПОЛЬЗОВАНИЯ.
Сплавы олова – характеристики и применение
Олово представляет собой постпереходный металл группы 14 периодической таблицы. Его получают главным образом из минерала касситерита, содержащего двуокись олова. Первым широко используемым сплавом была бронза, сделанная из олова и меди еще в 3000 г. до н.э. Олово — один из первых металлов, известных человеку. Он нетоксичен, мягок и податлив, пригоден для холодной прокатки. Олово устойчиво к коррозии, что делает его идеальным покрытием для других металлов. Олово имеет низкий коэффициент трения, а добавление легирующих элементов, таких как медь, сурьма, висмут, кадмий и серебро, повышает его твердость. Олово уже давно используется в сплавах со свинцом в качестве припоя. Сама банка имеет очень низкая температура плавления . Олово, легированное свинцом, образует эвтектическую смесь при весовом соотношении 61,9% олова и 38,1% свинца с температурой плавления 183 °C (361,4 °F). Такие солдаты в основном используются для соединения труб или электрических цепей.
Белая жесть – лужение – горячее погружение – гальваническое покрытие
Крупнейшее отдельное применение олова – это производство белой жести (стальной лист, покрытый оловом), на долю которого приходится примерно 40% общего мирового потребления олова. Олово легко связывается с железом и сталью, предотвращая коррозию. Контейнеры из луженой стали широко используются для консервирования пищевых продуктов, составляя большую часть рынка металлического олова.
Лужение представляет собой процесс тонкого покрытия листов кованого железа или стали оловом, в результате чего получается белая жесть. Этот термин также широко используется для различных процессов покрытия металла припоем перед пайкой. Существует два процесса лужения черных пластин: горячее погружение и гальваническое покрытие .
- Горячее погружение . Белая жесть, изготовленная методом горячего лужения погружением, изготавливается путем холодной прокатки стали или железа, которая затем покрывается тонким слоем олова.
- Гальваника . Гальванопокрытие — это процесс, в котором используется электрический ток для восстановления растворенных катионов металлов, так что они образуют тонкое когерентное металлическое покрытие на электроде. Традиционный метод изготовления белой жести методом горячего погружения был в значительной степени заменен электроосаждением олова на непрерывных полосах стального проката.
Припой – олово – свинцовый эвтектический сплав
Пайка – это метод соединения металлов с использованием припоя с температурой плавления менее 425°C (800°F). Из-за этой более низкой температуры и различных сплавов, используемых в качестве наполнителей, металлургическая реакция между наполнителем и заготовкой минимальна, что приводит к более слабому соединению. При сборке электроники предпочтительным сплавом был эвтектический сплав с 63% олова и 37% свинца (или 60/40, что почти идентично по температуре плавления). Этот эвтектический сплав имеет температуру плавления ниже, чем у олова или свинца.
Олово является важным компонентом припоев, поскольку оно смачивает и прилипает ко многим обычным недрагоценным металлам при температурах значительно ниже их точек плавления. Небольшие количества различных металлов, в частности сурьмы и серебра, добавляют к оловянно-свинцовым припоям для увеличения их прочности. Припой 60-40 обеспечивает прочное и надежное соединение в различных условиях окружающей среды. Припои с высоким содержанием олова также используются для соединения деталей электрических аппаратов, так как их электропроводность выше, чем у припоев с высоким содержанием свинца. Эти припои также используются там, где свинец может представлять опасность, например, при контакте с питьевой водой или пищевыми продуктами.
Свойства мягкого припоя
– припоя 60-40Свойства материала являются интенсивными свойствами , что означает, что они не зависят от массы и могут варьироваться от места к месту в системе при в любой момент. Материаловедение включает в себя изучение структуры материалов и связывание их с их свойствами (механическими, электрическими и т. д.). Как только материаловед узнает об этой корреляции структура-свойство, он может приступить к изучению относительных характеристик материала в данном приложении. Основными факторами, определяющими структуру материала и, следовательно, его свойства, являются входящие в его состав химические элементы и то, как он был обработан до конечной формы.
Механические свойства мягкого припоя – припой 60-40
Материалы часто выбирают для различных применений, поскольку они имеют желаемое сочетание механических характеристик. Для конструкционных приложений свойства материалов имеют решающее значение, и инженеры должны их учитывать.
Прочность никелевых сплавов
В механике материалов прочность материала — это его способность выдерживать приложенную нагрузку без разрушения или пластической деформации. прочность материалов рассматривает взаимосвязь между внешними нагрузками , приложенными к материалу, и результирующей деформацией или изменением размеров материала. Прочность материала – это его способность выдерживать приложенную нагрузку без разрушения или пластической деформации.
Предел прочности при растяжении
Предел прочности при растяжении мягкого припоя – 60-40 припоя сильно зависит от температуры, но в течение 19°С составляет около 56 МПа.
Предел прочности при растяжении является максимальным на инженерной кривой напряжения-деформации. Это соответствует максимальному напряжению , которое может выдержать структура при растяжении. Предельная прочность на растяжение часто сокращается до «предельной прочности» или «предела прочности». Если это напряжение приложить и поддерживать, произойдет перелом. Часто это значение значительно превышает предел текучести (на 50–60 % превышает предел текучести для некоторых типов металлов). Когда пластичный материал достигает предела прочности, он испытывает сужение, когда площадь поперечного сечения локально уменьшается. Кривая напряжение-деформация не содержит более высокого напряжения, чем предел прочности. Несмотря на то, что деформации могут продолжать увеличиваться, напряжение обычно уменьшается после достижения предела прочности. Это интенсивное свойство; следовательно, его значение не зависит от размеров испытуемого образца. Однако это зависит от других факторов, таких как подготовка образца, наличие или отсутствие поверхностных дефектов, температура тестовой среды и материала. Предел прочности при растяжении варьируется от 50 МПа для алюминия до 3000 МПа для очень высокопрочных сталей.
Модуль упругости Юнга
Модуль упругости Юнга мягкого припоя – припой 60-40 составляет около 30 ГПа.
Модуль упругости Юнга представляет собой модуль упругости при растяжении и сжатии в режиме линейной упругости при одноосной деформации и обычно оценивается испытаниями на растяжение. Вплоть до предельного напряжения тело сможет восстановить свои размеры при снятии нагрузки. Приложенные напряжения заставляют атомы в кристалле перемещаться из своего равновесного положения, и все атомы смещаются на одинаковую величину и по-прежнему сохраняют свою относительную геометрию. Когда напряжения снимаются, все атомы возвращаются в исходное положение, и никакой остаточной деформации не происходит. Согласно Закон Гука, напряжение пропорционально деформации (в упругой области), а наклон равен модулю Юнга . Модуль Юнга равен продольному напряжению, деленному на деформацию.
Твердость мягкого припоя – 60-40 Припой
Твердость по Бринеллю мягкого припоя – 60-40 припой примерно 16 HB.
Испытание на твердость по Роквеллу. В отличие от теста Бринелля, тестер Роквелла измеряет глубину проникновения индентора при большой нагрузке (большая нагрузка) по сравнению с проникновением, достигнутым при предварительном нагружении (незначительная нагрузка). Незначительная нагрузка устанавливает нулевое положение, а большая нагрузка прикладывается и снимается при сохранении второстепенной нагрузки. Разница между глубиной проникновения до и после приложения основной нагрузки используется для расчета Номер твердости по Роквеллу . То есть глубина проникновения и твердость обратно пропорциональны. Главным преимуществом твердости по Роквеллу является ее способность напрямую отображать значения твердости . Результатом является безразмерное число, обозначаемое как HRA, HRB, HRC и т. д., где последняя буква соответствует соответствующей шкале Роквелла.
Испытание Rockwell C выполняется с пенетратором Brale ( алмазный конус 120° ) и основной нагрузкой 150 кг.
Тепловые свойства мягкого припоя – припой 60-40
Термические свойства материалов относятся к реакции материалов на изменения их температуры и приложение тепла. Когда твердое тело поглощает энергию в виде тепла, его температура повышается, а его размеры увеличиваются. Но различных материалов реагируют на приложение тепла по-разному .
Теплоемкость, тепловое расширение и теплопроводность часто имеют решающее значение при практическом использовании твердых тел.
Температура плавления мягкого припоя – припой 60-40
Температура плавления мягкого припоя – припой 60-40 составляет около 183°C.
В общем, плавление является фазовым переходом вещества из твердого состояния в жидкое. точка плавления вещества — это температура, при которой происходит это фазовое превращение. Точка плавления также определяет состояние, при котором твердое тело и жидкость могут существовать в равновесии.
Теплопроводность мягкого припоя – припой 60-40
Теплопроводность мягкого припоя – 60-40 припоя составляет 50 Вт/(м·К).
Характеристики теплопередачи твердого материала измеряются свойством, называемым теплопроводностью , k (или λ), измеряемой в Вт/м·K . Он измеряет способность вещества передавать тепло через материал за счет теплопроводности. Обратите внимание, что закон Фурье применим ко всей материи, независимо от ее состояния (твердое, жидкое или газообразное), поэтому он также определен для жидкостей и газов.
Теплопроводность большинства жидкостей и твердых тел зависит от температуры, а для паров она также зависит от давления. В общем:
Большинство материалов почти однородны, поэтому обычно мы можем написать k = k (T) . Аналогичные определения связаны с теплопроводностями в направлениях y и z (ky, kz), но для изотропного материала теплопроводность не зависит от направления переноса, kx = ky = kz = k.
Удельное электрическое сопротивление мягкого припоя – припой 60-40
Удельное электрическое сопротивление мягкого припоя – припой 60-40 составляет 150 x 10 −9 Ом·м.
Удельное электрическое сопротивление и обратное ему значение, электропроводность , – это фундаментальное свойство материала, которое количественно определяет, насколько сильно он сопротивляется или проводит поток электрического тока. Низкое удельное сопротивление указывает на то, что материал легко пропускает электрический ток. Символ удельного сопротивления обычно представляет собой греческую букву ρ (ро). Единицей удельного электрического сопротивления в системе СИ является ом-метр (Ом⋅м). Обратите внимание, что удельное электрическое сопротивление — это не то же самое, что электрическое сопротивление. Электрическое сопротивление выражается в Омах. В то время как удельное сопротивление является свойством материала, сопротивление является свойством объекта.
Ссылки:
Материаловедение:
Министерство энергетики США, Материаловедение. Справочник по основам Министерства энергетики, том 1 и 2. Январь 1993 г.
Министерство энергетики США, материаловедение. Справочник по основам Министерства энергетики, том 2 и 2. Январь 1993 г.
Уильям Д. Каллистер, Дэвид Г. Ретвиш. Материаловедение и инженерия: введение, 9-е издание, Wiley; 9 издание (4 декабря 2013 г.), ISBN-13: 978-1118324578.
Эберхарт, Марк (2003). Почему все ломается: Понимание мира, между прочим, разваливается. Гармония. ISBN 978-1-4000-4760-4.
Гаскелл, Дэвид Р. (1995). Введение в термодинамику материалов (4-е изд.). Издательство Тейлор и Фрэнсис. ISBN 978-1-56032-992-3.
Гонсалес-Виньяс, В. и Манчини, Х.Л. (2004). Введение в материаловедение. Издательство Принстонского университета. ISBN 978-0-691-07097-1.
Эшби, Майкл; Хью Шерклифф; Дэвид Себон (2007). Материалы: инженерия, наука, обработка и дизайн (1-е изд. ). Баттерворт-Хайнеманн. ISBN 978-0-7506-8391-3.
Дж. Р. Ламарш, А. Дж. Баратта, Введение в ядерную технику, 3-е изд., Prentice-Hall, 2001, ISBN: 0-201-82498-1.
История металлов | Образовательная статья
На протяжении всей истории человек использовал силу металлов для изготовления инструментов, стальных зданий, орудий войны, помощи в медицине и создания инноваций, которые двигали вперед человечество. Обычные металлы медь, свинец, железо, олово и алюминий сыграли центральную роль в этих инновациях. Каждый со своей уникальной историей, эти пять распространенных металлов изменили цивилизации, финансировали империи и стали частью нашей повседневной жизни.
Медь
Медь, мягкий и ковкий металл, используется не менее 10 000 лет. Впервые обнаруженные около 9000 г. до н.э. на Ближнем Востоке, знания о выплавке меди распространились по всему миру в Китай около 2800 г. до н.э., в Латинскую Америку до 600 г. н.э. и в страны Африки к югу от Сахары около 900 г. н.э. Добыча меди была необходима для открытия других металлов, таких как железо и бронза.
Еще в 3000 г. до н.э. шумеры и египтяне использовали сплав меди с оловом для создания бронзы. Металл был жизненно важным ресурсом как для греков, так и для римлян. Известный римлянам как «киприум», металл был назван в честь острова Кипр, где добывалась большая часть римской меди. Позже этот термин был изменен и стал называться «cuprum», что стало основой английского термина «медь». Металл использовался в качестве валюты по всей Римской империи с 6 по 3 века до нашей эры, и на каждой монете были отпечатаны лица императоров. Связанная с Венерой и Афродитой, богинями любви, медь почиталась за ее красивый теплый цвет и блеск.
Использование меди распространилось по всему миру в последующие века. Латунь, сплав олова и меди, была обнаружена на Британских островах в 3 веке до нашей эры, а добыча меди началась в Северной Америке около 800 года нашей эры. В 1830 году немецкий химик Готфрид Осанн разработал метод порошковой металлургии, который произвел революцию в использовании меди в производстве. Следующее крупное нововведение произошло в 1949 году, когда финская компания Outokumpu изобрела процесс взвешенной плавки, который быстро ускорил производство меди.
Сегодня большая часть меди используется в электрических проводах, кровле, машинах и сантехнике. 5% меди в мире в настоящее время используется в сочетании с латунью или бронзой для создания более прочного сплава.
Свинец
Как и медь, свинец — ковкий металл с многовековой историей. Широко доступный и простой в извлечении металл. Самые ранние из известных артефактов из свинца, бусины, найденные в регионе Чаталхоюк на территории современной Турции, датируются 6400 годом до нашей эры. Римская империя была крупнейшим производителем свинца в древнем мире. Римляне ежегодно производили около 80 000 метрических тонн металла за счет добычи полезных ископаемых в Центральной Европе, на Балканах, в Малой Азии, Греции и на Британских островах. Шахты в Испании были особенно активны, производя почти 40% всего свинца в то время.
Римляне использовали свинец при строительстве памятников, статуй и зданий. Из металла были изготовлены штифты, используемые для крепления известняковых кирпичей. Связанный с планетой Сатурн алхимиками, главной целью которых было превратить свинец в золото, этот металл считался самым древним металлом и символизировался косой. Спустя столетия, в 1951 году, лауреату Нобелевской премии химику Гленну Сиборгу удалось превратить небольшое количество свинца в золото.
Аббревиатура металла «Pb» происходит от латинского «plumbum», что означает «мягкий металл». Современные английские термины «водопроводчик» и «сантехника» также происходят от этого корня. Сегодня свинец широко используется в сантехнике, пулях, батареях и в многочисленных сплавах.
Железо
Железо — самый распространенный элемент на планете, образующий большую часть как внутреннего, так и внешнего ядра Земли. Бусины, датируемые 3500 г. до н.э., найденные в Египте, содержали относительно большой процент никеля. Присутствие никеля указывает на то, что железо было метеоритного происхождения, которое почитали, потому что оно пришло с небес. Это железо, которое считается благословенным металлом, обычно использовалось для создания инструментов, используемых как в религии, так и на войне. Оружие из железа превосходило оружие из бронзы из-за большей прочности и устойчивости к ржавчине.
Производство железа не осуществлялось до среднего бронзового века, и потребовались сотни лет, чтобы этот металл стал известен во всем мире. Раннее производство железа имело место на территории современной Сирии около 2700 г. до н.э., когда хетты начали разрабатывать рудники. Отсюда практика выплавки железа распространилась по всему Ближнему Востоку, что привело к началу железного века около 1300 г. до н.э.
Разработка железной руды и связанные с ней инновации привели к кельтской экспансии в Европе и способствовали росту Римской империи. Спустя столетия открытие британским химиком Генри Кортом процесса производства кованого железа и изобретение Авраамом Дарби доменной печи, в которой производился чугун, помогли разжечь промышленную революцию в конце 18 века.
Железо до сих пор остается наиболее часто используемым металлом. Различные виды металла используются для создания нержавеющей стали, аммиака, краски, печатных плат и других предметов, используемых в современной повседневной жизни.
Олово
История олова восходит к бронзовому веку. Этот распространенный металл использовался для создания бронзы еще в 3000 г. до н.э. на Ближнем Востоке и на Балканах. Самое раннее известное использование олова в Европе было в 2500 г. до н.э. в регионе Эрцегебирге, который сегодня находится между Германией и Чешской Республикой. Знания о добыче металла распространились оттуда около 2000 г. до н.э. на Британские острова и Пиренейский полуостров. Месторождения по всему континенту интенсивно эксплуатировались при римлянах. В эпоху Средневековья британские месторождения заменили месторождения Пиренейского полуострова и Германии в качестве основных производителей олова. Позднее были обнаружены другие крупные месторождения в Африке к югу от Сахары, Центральной и Южной Америке, Юго-Восточной Азии и Австралии.
Сегодня большая часть олова в мире поступает из Боливии, Республики Конго, Китая, Таиланда, Индонезии и Малайзии. Олово используется во многих обычных предметах, таких как банки, кухонная утварь, декор, упаковка, схемы и даже зубная паста.
Алюминий
Алюминий, еще один распространенный металл, использовался греками и римлянами в качестве средства для закрепления краски на ткани и в качестве вяжущего средства для очистки ран. Металл до сих пор используется в качестве кровоостанавливающего средства, используемого для остановки кровотечения. Французский химик Гайтон де Морво назвал металл «выпускником», когда он экспериментировал с ним в 1761 году, а британский химик Гемфри Дэви впервые ввел термин «алюминий» в 1808 году.0009
Датский химик Ганс Христиан Орестед основывался на работе Мово и Дэви, которые впервые выделили алюминий в 1825 году. Два года спустя немецкий химик Фридрик Вёлер открыл алюминий, создав металл путем смешивания безводного хлорида алюминия и калия.
До усовершенствований, сделанных Чарльзом Мартином Холлом и Полом Эрултом в конце 1880-х годов, очень сложный процесс извлечения алюминия делал металл более дорогим, чем золото. Алюминий все еще был более ценным, чем серебро, когда в 1884 году его выбрали для возведения памятника Вашингтону.0009
Благодаря дополнительным инновациям в обработке алюминий стал более доступным и очень распространенным. В настоящее время металл используется по-разному, например, в потребительских товарах, стекле, упаковке, транспорте, окнах, водосточных желобах, кухонной утвари и уличной мебели.
Эти пять распространенных металлов произвели революцию в том, как люди работают, путешествуют, строят дома и проводят свободное время. Их долгая история от простых руд до сложных машин и объектов является свидетельством новаторского духа человечества.
Автор: Conrad Mackie
Нанопорошок сплава олова и меди (90% Sn, 10% Cu) | 158113-12-3
Документы
- Сертификат анализа
- Лист спецификаций
Назад
Код: NA 0930
Синонимы: бронза, Sn5Cu84, нанопорошок Sn-Cu / наночастицы
CAS
158113-12-3
Мол. Формула
Sn 5 Cu 8 4
Код HSN
2942
Упаковка
Бутылка/бочка 9 Налог
18%
Документы
- Сертификат анализа
- Лист спецификаций
КАС
158113-12-3
Мол. Формула
Sn 5 Cu 8 4
Код HSN
2942
Упаковка
Бутылка / бочка
Налоговая ставка
18%
| Уплотнения | Цена (INR) |
|---|---|
| 5 г | 63090,00 |
| 10 г | 94050,00 |
| 20 г | 130050. |
| 30 г | 160029,00 |
| 1 кг | ПОР |
Уплотнения
Запросить
Название компании
Контактное лицо
Контактный номер
Эл. адрес
Количество
Запрос кода продукта: NA 0930 Нанопорошок сплава олова и меди (90 % Sn, 10 % Cu)
Свойства
Категории
Продукция нанотехнологий,Нанопорошки сплавов
Фактический размер частиц (APS)
70 нм
Композиция
SN (TIN) 90%
Медная (CU) 10%
Внешний типы – бронза, где олово является значительным дополнением, и латунь, в которой вместо цинка используется цинк.
Применение
Медно-оловянные сплавы – известны своей коррозионной стойкостью.
Информация о безопасности
Информация о безопасности для этого продукта в настоящее время недоступна.
Документация
Сертификат анализа
(например, B 1615-0108)
Другие документы
- Лист спецификаций
Сопутствующие товары
Технические услуги
Наша команда экспертов по НИОКР и ученых обладает опытом во всех областях исследований лабораторных химикатов, нанотехнологий, медико-биологических наук, индивидуального синтеза, хроматографии и многих других.
Узнать сейчас
Отказ от ответственности Вышеуказанные сведения не освобождают покупателя от обязанности проводить проверку полученных товаров.
Не для медицинского, бытового или любого другого использования, только для лабораторного использования.
