Способы соединения проводников (проводов и кабелей)

Главная

Обзоры и советы

Статьи

Способы соединения проводников (проводов и кабелей)

При планировании замены электропроводки квартиры один из наиболее важных вопросов – это выбор способа соединения проводников. От качества выполненного контактного соединения проводников зависит срок службы монтированной электропроводки. В данной статье рассмотрим наиболее распространенные способы соединения проводников, а также их основные преимущества и недостатки.

Рассмотрим скрутку, как наиболее распространенный и доступный способ соединения проводников. Простота и доступность данного способа заключается в том, что для соединения проводников не нужно дополнительных элементов. Бытует ошибочное мнение о том, что скрутка может обеспечить надежный контакт. Это мнение основано преимущественно на опыте электриков, монтирующих проводку в советское время. Скрутка проводов В те времена, то есть 20-30 лет назад, нагрузка бытовых электроприборов была сравнительно невелика.

Поэтому соединение проводников, выполненное скруткой, служило достаточно продолжительное время. С каждым годом количество и мощность бытовых электроприборов, используемых в быту, увеличивается. Это приводит к тому, что монтируемая 20-30 лет назад проводка выходит из строя. При этом наиболее «слабыми местами» являются контактные соединения, выполненные скрутками. Повреждение скруток обусловлено окислением проводников и ослаблению их сжатия между собой, что в конечном итоге приводит к значительному увеличению переходного сопротивления. В данном случае при протекании тока нагрузки через скрутку происходит ее нагрев, что в конечном итоге приводит к оплавлению изоляции и повреждению электропроводки. Можно сделать вывод, что скрутка не обеспечивает достаточной надежности контактного соединения проводников. Поэтому согласно современным требованиям к монтажу электропроводки не рекомендуется соединять проводники скруткой. Скрутку можно рассматривать, как начальный этап при соединении проводников методом пайки, опрессовки или сварки. Пайка – это один из наиболее надежных способов соединения проводников. Данный способ актуален при необходимости соединения медных жил проводов и кабелей. Недостаток данного способа соединения проводников – относительная трудоемкость процесса. Данный недостаток несущественный, так как компенсируется надежным контактным соединением проводников, не ухудшающимся со временем. Пайка проводов Следующий способ соединения проводников – сварка. Суть данного способа заключается в сварке предварительно скрученных проводников. Сварка производится угольным электродом при помощи сварочного аппарата небольшой мощности. Сварка проводов Данный способ соединения можно назвать наиболее надежным, так как при сварке соединяемые проводники превращаются в монолитное соединение. Сопротивление в месте соединения проводников равно нулю. Обычная скрутка является слабым местом электропроводки и при протекания тока нагрузки она нагревается в первую очередь. В то время как сваренная скрутка будет нагреваться в последнюю очередь, так как ее диаметр больше сечения соединяемых проводников. Единственный недостаток данного способа соединения – это необходимость наличия сварочного аппарата и практических навыков сварки проводов. Следующий способ – соединение проводов опрессовкой. Для соединения опрессовкой зачищенные проводники предварительно скручивают и одевают на полученную скрутку гильзу соответствующего диаметра. Затем гильза обжимается в нескольких местах (в зависимости от типа гильзы) специальным инструментом. Опресовка проводов Данный способ соединения проводников достаточно прост в исполнении и не требует наличия у человека, выполняющего электромонтажные работы, особых навыков. Контактное соединение проводников, выполненное опрессовкой, не уступает по качеству вышеприведенным способам соединения – сварке и пайке, а благодаря простоте и сравнительно невысокой трудоемкости работ, пользуется большей популярностью. Проблему ослабевания контакта при соединении проводников скруткой можно решить при помощи соединительных самоизолирующих зажимов (СИЗ). Зажимы данного типа представляют собой пластиковый корпус, в который помещена пружина конической формы. Колпачок СИЗ накручивается на скрутку проводников, прижимая скрученные проводники. Колпачек для скрутки проводов СИЗ Он препятствует ослаблению зажима скрученных проводников. Кроме того, самоизолирующий зажим выступает в роли изоляции полученного контактного соединения, а также осуществляет его защиту от негативного воздействия пыли и влаги. Для соединения проводников также можно использовать клеммники. Современный ассортимент предлагает большое количество клеммников разного типа. Клеммник (под винт) для соединения проводов Одни из наиболее популярных – клеммники Wago. Основное преимущество данных соединительных устройств – безвинтовой способ соединения проводников. Если в случае использования винтовых клеммников есть вероятность недостаточного или чрезмерного зажатия проводников, то в случае использования клемм Wago данная проблема отсутствует. Конструктивно данные клеммы выполнены таким образом, что контактируемая поверхность клемм прижимается к подключаемым проводникам с оптимальным усилием. То есть с таким усилием, при котором обеспечивается хороший контакт и не пережимаются проводники. Соединение проводов с помощью клемм Wago Проведение электромонтажных работ с использованием клемм Wago в качестве соединительных устройств значительно снижает их трудоемкость. Процесс подключения происходит достаточно быстро, без необходимости использования дополнительного инструмента. Еще одно преимущество клеммников Wago заключается в их компактности. То есть их можно использовать практически повсеместно, в частности в местах, где ограничено свободное место. В заключении следует отметить, что отсутствие возможности соединения проводников вышеприведенными способами – это не проблема. При необходимости соединение проводников можно выполнить обычным винтовым соединением. Для соединения проводников данным способом необходимо найти винт, гайку, несколько шайб и гровер. Впоследствии соединение проводников изолируются несколькими слоями изоляционной ленты или термоусадочной трубкой.

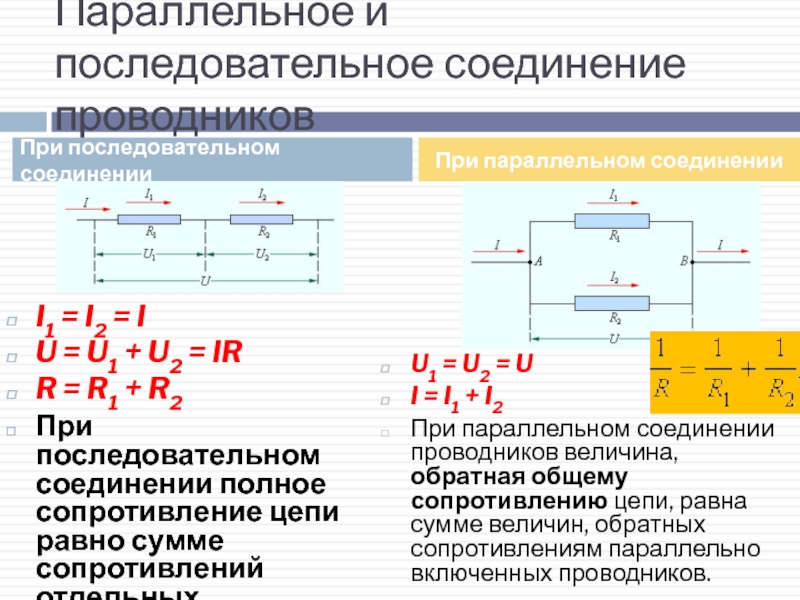

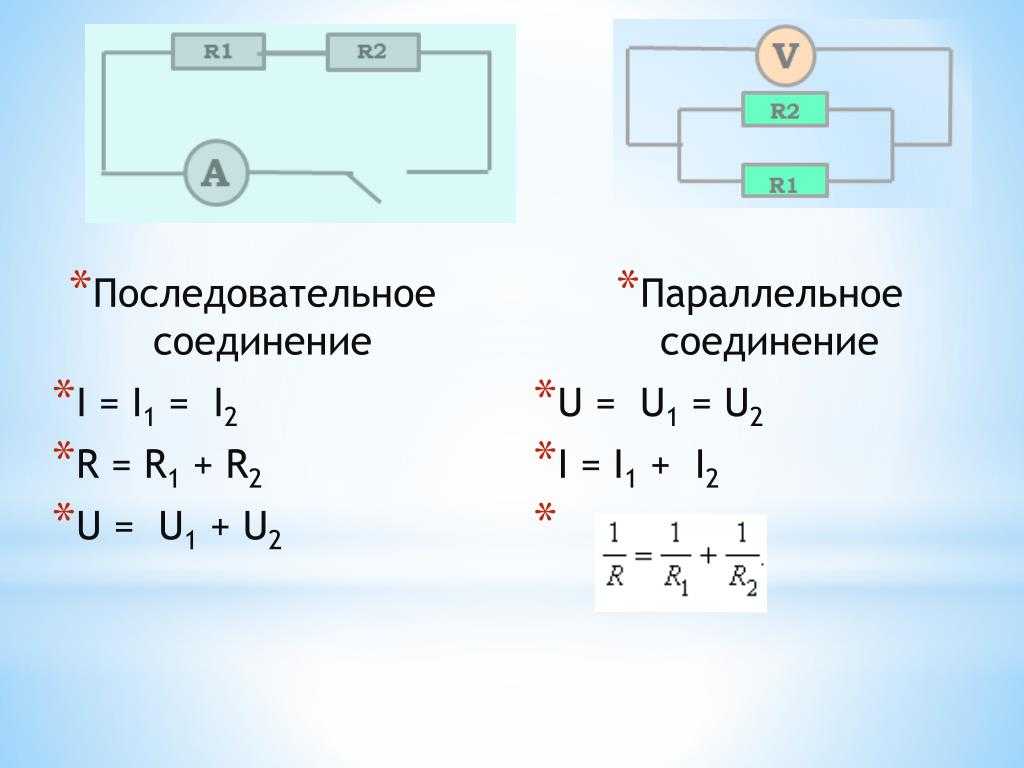

Параллельное и последовательное соединение — законы и примеры

Как после перегорания одной лампочки в гирлянде можно определить способ соединения и починить ее? Попробуем разобраться.

Анфиса обнаружила на балконе старую гирлянду. Включив ее в розетку, девочка заметила, что горят все лампочки, кроме зеленых. Внимательно изучив провода, Анфиса увидела, что все зеленые лампочки соединены последовательно друг за другом.

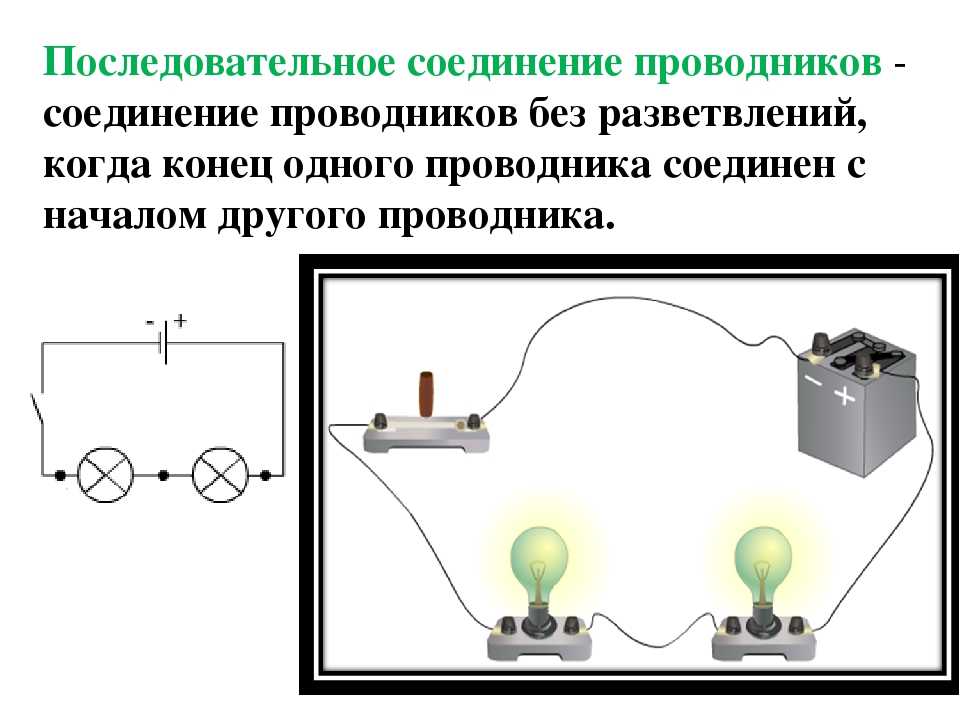

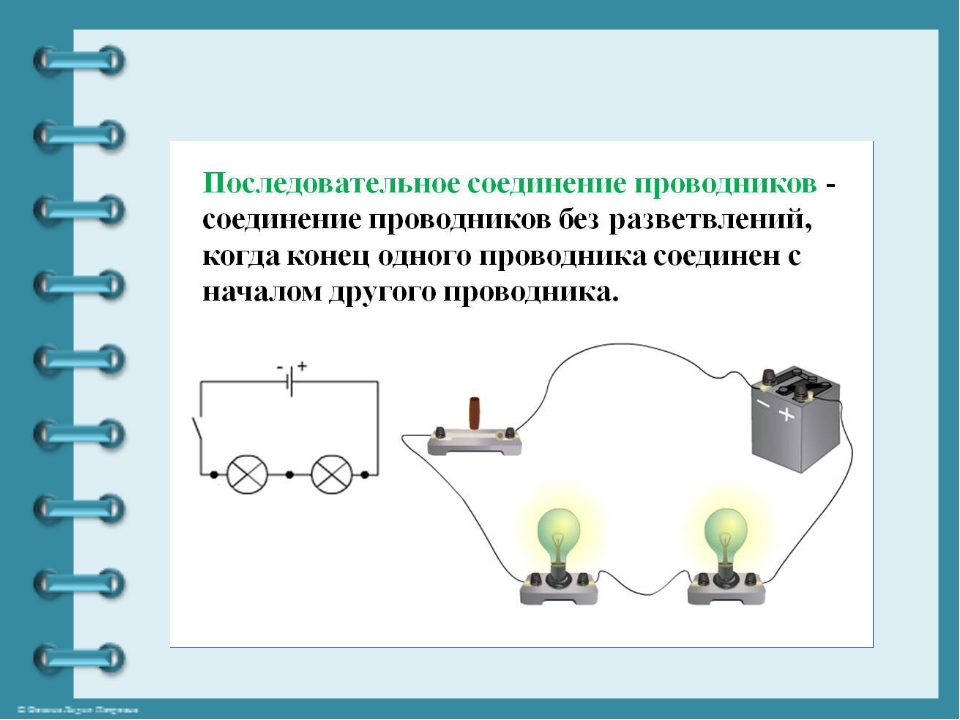

Последовательное соединение проводников

При последовательном соединении конец первого проводника соединяют с началом второго, конец второго — с началом третьего и т. д.

Последовательное подключение обычно используется в тех случаях, когда необходимо целенаправленно включать или выключать определенный электроприбор. Например, для работы школьного электрического звонка требуется соединить его последовательно с источником тока и ключом.

Вот некоторые примеры использования схемы последовательного соединения:

• освещение в вагонах поезда или трамвая;
• простейшие елочные гирлянды;
• карманный фонарик;
• амперметр для измерения силы тока в цепи.

Законы последовательного соединения проводников

1. При последовательном соединении сила тока в любых частях цепи одна и та же:

   I = I₁ = I₂ = … = I_n.

   Если в цепи с последовательным способом соединения одна из ламп выйдет из строя и через нее не будет протекать электрический ток, то и через оставшиеся лампы ток проходить не будет. Вспомним Анфису и ее гирлянду: когда одна из зеленых лампочек перегорела, то ток, проходящий через нее, стал равен нулю. Следовательно, и другие зеленые лампочки, включенные последовательно, не загорелись. Чтобы починить гирлянду, нужно определить перегоревшую лампочку и заменить ее.

2. При последовательном соединении общее сопротивление цепи равно сумме сопротивлений отдельных проводников:

   R_экв = R₁ + R₂ + … + R_n.

3. При последовательном соединении общее напряжение цепи равно сумме напряжений на отдельных участках:

   U_экв = U₁ + U₂ + … + U_n.

Пример решения задачи

В цепь с напряжением 220 В включена лампа, через нее протекает ток силой 20 А. Когда к лампе последовательно подключили реостат, сила тока в цепи уменьшилась до 11 А. Чему равно сопротивление реостата?

Решение.

1. По закону Ома определим сопротивление лампы:

   R₁ = U / I₁ = 220 / 20 = 11 Ом.

2. Также по закону Ома определим общее сопротивление цепи при включенном реостате:

   R = U / I₂ = 220 / 11 = 22 Ом.

3. При последовательном соединении сопротивления лампы и реостата складываются:

   R = R₁ + R₂.

4. Зная общее сопротивление цепи и сопротивление лампы, определим искомое сопротивление реостата:

   R₂ = R − R₁ = 22 − 11 = 11 Ом.

Ответ: сопротивление реостата равно 11 Ом.

К сожалению, последовательное соединение не всегда оказывается удобным. Например, в торговом центре «Ашан» работает с 9:00 до 23:00, кинотеатр — с 10:00 до 02:30, а магазины — с 10:00 до 22:00.

При последовательном соединении цепи свет должен будет гореть во всем ТЦ с 9:00 до 02:30. Согласитесь, что такой режим работы экономически невыгоден даже при минимальном тарифе на электроэнергию. В этом случае удачным решением будет использование параллельного соединения.

Практикующий детский психолог Екатерина Мурашова

Бесплатный курс для современных мам и пап от Екатерины Мурашовой. Запишитесь и участвуйте в розыгрыше 8 уроков

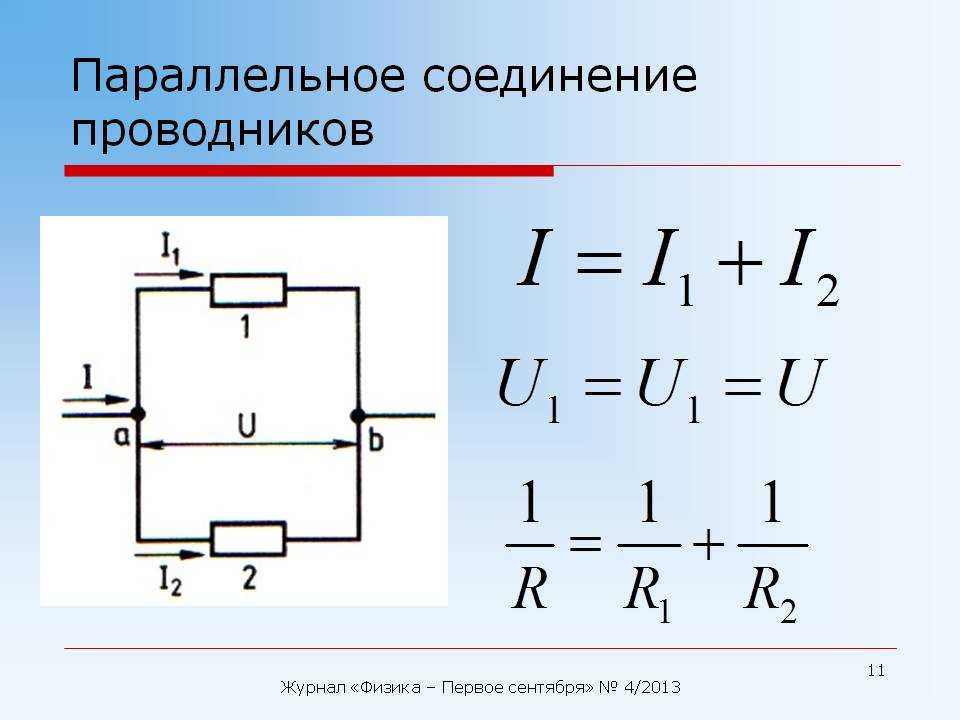

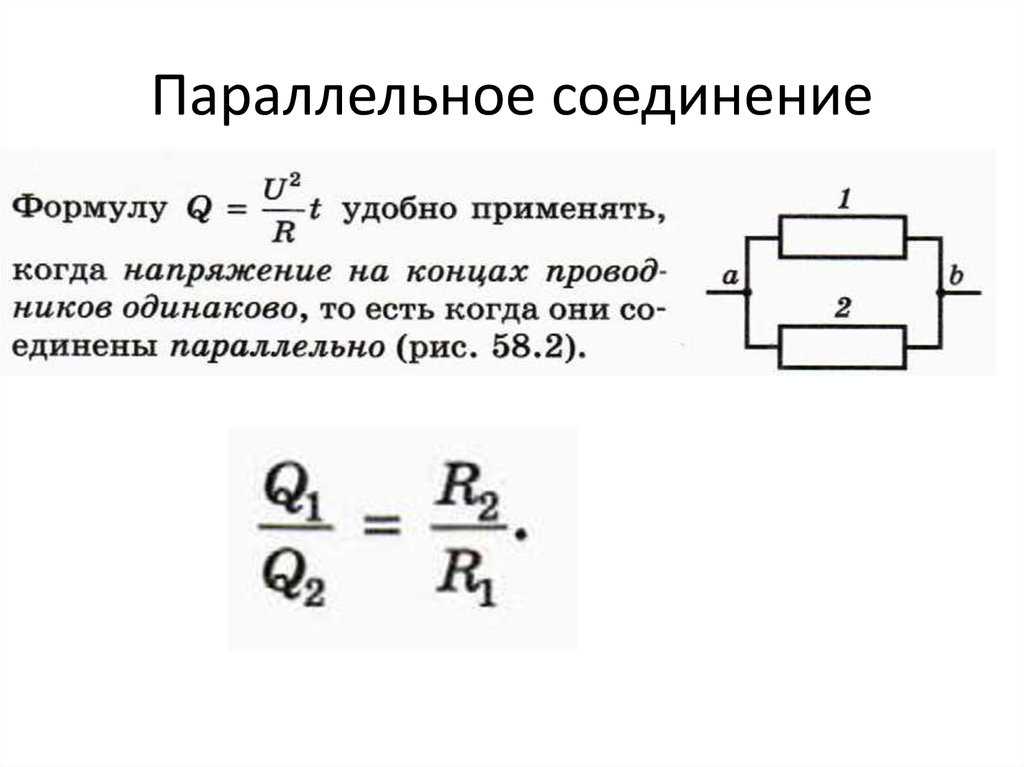

Параллельное соединение проводников

При параллельном соединении начала всех проводников соединяются в одной общей точке электрической цепи, а их концы — в другой.

Параллельное соединение используют в тех случаях, когда необходимо подключать электроприборы независимо друг от друга. Например, если отключить чайник, то холодильник будет продолжать работать. А когда в люстре перегорает одна лампочка, остальные все так же освещают комнату.

Приведем еще несколько примеров применения параллельного способа соединения:

• освещение в больших торговых залах;
• бытовые электроприборы в квартире;
• компьютеры в кабинете информатики;
• вольтметр для измерения напряжения на участке цепи.

Параллельное соединение проводников: формулы

1. Напряжение при параллельном соединении в любых частях цепи одинаково:

   U = U₁ = U₂ = … = U_n.

   Как вы помните, все бытовые электроприборы рассчитаны на одинаковое номинальное напряжение 220 В. Да и согласитесь, куда проще делать все розетки одинаковыми, а не рассчитывать напряжение для каждого прибора при их последовательном соединении.

2. Сила тока при параллельном соединении (в неразветвленной части цепи) равна сумме сил тока в отдельных параллельно соединенных проводниках:

   I_экв = I₁ + I₂ + … + I_n.

   Электрический ток растекается по ветвям обратно пропорционально их сопротивлениям. Если сопротивления в ветвях равны, то и ток при параллельном соединении делится между ними поровну.

3. Общее сопротивление цепи определяется по формуле:

   1 / R_экв = 1 / R₁ + 1 / R₂ + … + 1 / R_n.

   Для двух параллельно соединенных проводников формулу можно записать иначе:

   R_экв = (R₁ · R₂) / (R₁ + R₂).

Если n одинаковых проводников, каждый из которых имеет сопротивление R₁, соединены параллельно, то общее сопротивление участка цепи можно найти, разделив сопротивление одного из проводников на их количество:

R_экв = R₁ / n.

Вернемся к Анфисе и ее гирлянде. Мы уже разобрались, почему перестали гореть все зеленые лампочки. Пришло время узнать, почему продолжили гореть все остальные. В современных гирляндах используют параллельное и последовательное соединение одновременно. Например, лампочки одного цвета соединяют последовательно, а с другими цветами — параллельно. Таким образом, отключение ветви с зелеными лампочками не повлияло на работу остальной части цепи.

Пример решения задачи

Два резистора с сопротивлениями 10 Ом и 11 Ом соответственно соединены параллельно и подключены к напряжению 220 В. Чему равна сила тока в неразветвленной части цепи?

Решение.

1. Определим общее сопротивление при параллельном соединении проводников:

   R = (R₁ · R₂) / (R1 + R2) = (10 · 11) / (10 + 11) = 110 / 21 Ом ≈ 5,24 Ом.

2. По закону Ома определим силу тока в цепи:

   I = U / R = 220 / (110 / 21) = 42 А.

Ответ: сила тока в неразветвленной части цепи равна 42 А.

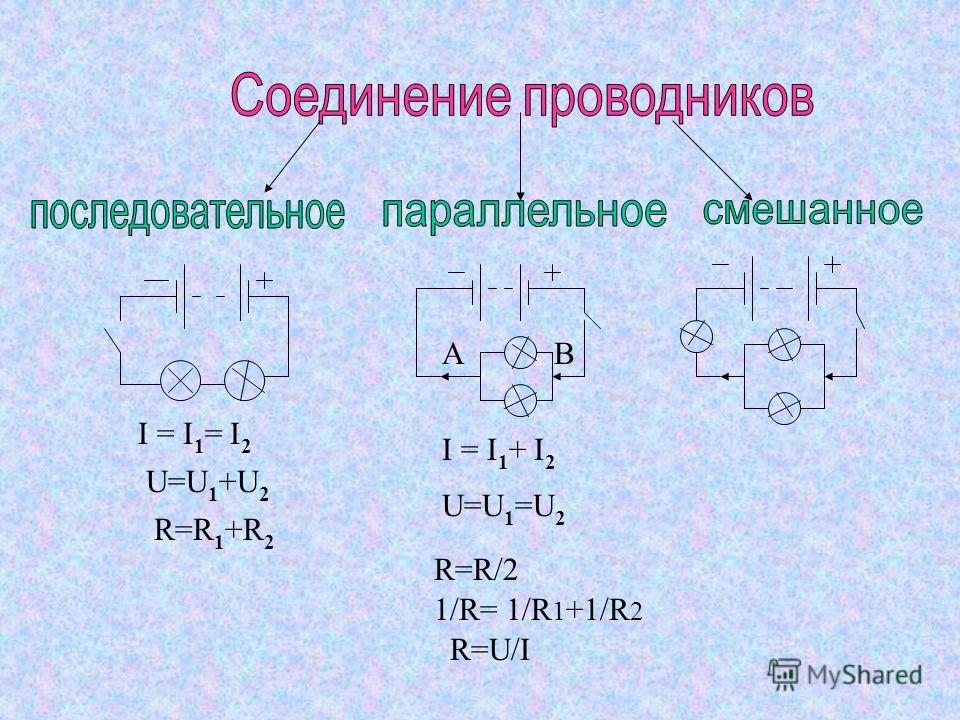

Смешанное соединение проводников

Зачастую реальные электрические схемы оказываются сложнее, поэтому используют различные комбинации последовательного и параллельного способов соединения. Такой способ соединения называется смешанным. Смешанное соединение проводников предполагает использование последовательного и параллельного способов соединения в одной цепи.

Алгоритм решения задач со смешанным соединением проводников:

1. Прочитать условие задачи, начертить схему электрической цепи, при необходимости пронумеровать проводники.

2. Проанализировать схему, т. е. найти участки, где используется только последовательное или только параллельное соединение проводников. Определить сопротивление на этих участках.

3. Выяснить вид соединения участков между собой. Найти общее сопротивление всей цепи.

4. С помощью закона Ома и законов последовательного и параллельного соединения проводников найти распределения токов и напряжений в цепи.

Пример решения задачи

На рисунке показана схема электрической цепи. Сопротивления резисторов одинаковы и равны 12 Ом. Напряжение источника — 100 В. Какова сила тока, протекающего через резистор R₄?

Решение.

1. Проанализируем данную схему. Резисторы R₂ и R₃ соединены между собой последовательно, а с резистором R₄ — параллельно. Весь этот участок соединен последовательно с источником тока и резистором R₁.

2. Определим сопротивление последовательно соединенных резисторов R₂ и R₃:

   R₂₃ = R₂ + R₃ = 12 + 12 = 24 Ом.

3. Найдем общее сопротивление резистора R₄ и участка 2–3, соединенных параллельно:

   R₂₃₄ = (R₂₃ · R₄) / (R₂₃ + R₄) = (24 · 12) / (24 + 12) = 8 Ом.

4. Определим общее сопротивление всей цепи как сумму включенных последовательно резистора R₁ и участка 2–3–4:

   R_экв = R₁ + R₂₃₄ = 12 + 8 = 20 Ом.

5. По закону Ома найдем силу тока в неразветвленной части цепи:

   I = U / R_экв = 200 / 20 = 5 А.

6. По закону Ома определим напряжение на участке, состоящем из резисторов R₂, R₃, R₄:

   U_экв1 = I · R₂₃₄ = 5 · 8 = 40 В.

7. Поскольку при параллельном соединении напряжение одинаково, то напряжение на резисторе R₄ также равно 40 В. По закону Ома найдем силу тока, протекающего через резистор R₄:

   I₄ = U_экв1 / R₄ = 40 / 12 ≈ 3,3 А.

Ответ: через резистор R₄ протекает ток силой приблизительно 3,3 А.

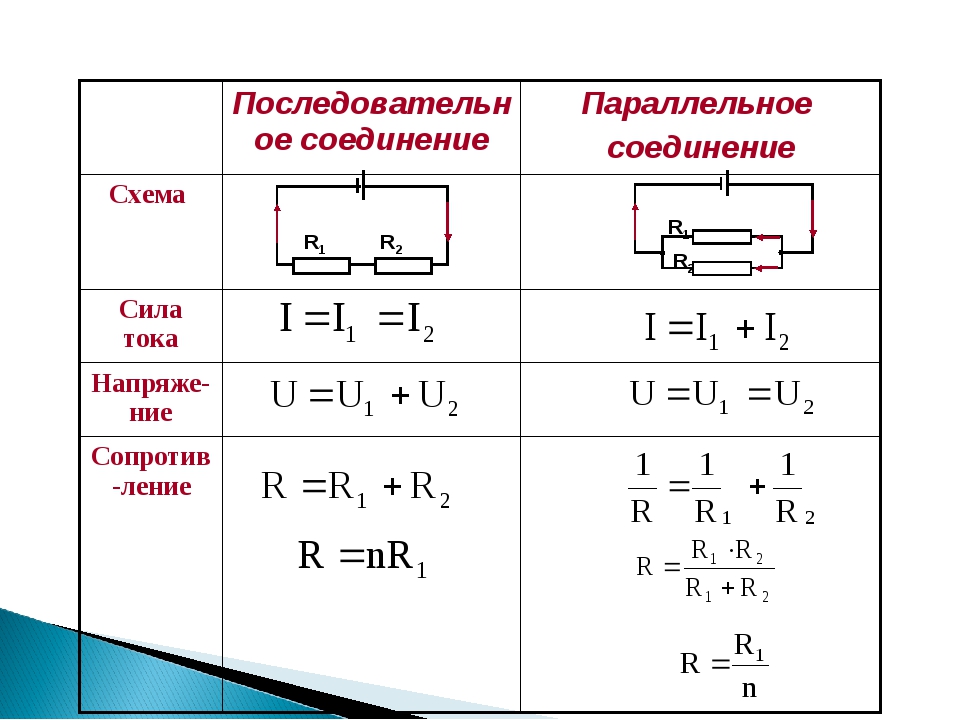

Мы разобрали довольно много формул последовательного и параллельного подключения проводников. А запомнить их можно с помощью вот таких схем:

Скачать шпаргалку

Скачать шпаргалку

Онлайн-курсы физики в Skysmart не менее увлекательны, чем наши статьи. На уроках вы научитесь составлять самые разнообразные электрические цепи и решать задачи с ними, а также узнаете об их применении в жизни. Ждем вас!

Способы соединения проводов, технические требования

Контактные соединения проводников являются очень важным элементом электрической цепи, поэтому при выполнении электромонтажных работ нужно всегда помнить, что надежность любой электрической системы в значительной степени определяется качеством выполнения электрических соединений.

Ко всем контактным соединениям предъявляются определенные технические требования. Но в первую очередь эти соединения должны обладать устойчивостью к механическим факторам, быть надежными и безопасными.

При малой площади соприкосновения в зоне контакта может возникать довольно значительное сопротивление для прохождения тока. Сопротивление в месте перехода тока из одной контактной поверхности в другую называется переходным контактным сопротивлением, которое всегда больше, чем сопротивление сплошного проводника таких же размеров и формы. В процессе эксплуатации свойства контактного соединения под действием разнообразных факторов внешнего и внутреннего характера могут настолько ухудшиться, что увеличение его переходного сопротивления может вызвать перегрев проводов и создать аварийную ситуацию. Переходное контактное сопротивление в значительной степени зависит от температуры, при повышении которой (в результате прохождения тока) происходит увеличение переходного сопротивления контакта. Нагрев контакта приобретает особое значение и в связи с его влиянием на процесс окисления контактных поверхностей. При этом окисление поверхности контакта идет тем интенсивнее, чем выше температура контакта. Появление оксидной пленки, в свою очередь, вызывает очень сильное увеличение переходного сопротивления.

Контактное соединение — это элемент электрической цепи, где осуществляется электрическое и механическое соединение двух или нескольких отдельных проводников. В месте соприкосновения проводников образуется электрический контакт — токопроводящее соединение, через которое ток протекает из одной части в другую.

Простое наложение или легкое скручивание контактных поверхностей соединяемых проводников не обеспечивает хорошего контакта, так как из-за микронеровностей действительное соприкосновение происходит не по всей поверхности проводников, а только в немногих точках, что приводит к значительному увеличению переходного сопротивления.

В месте соприкосновения двух проводников всегда возникает переходное сопротивление электрического контакта, величина которого зависит от физических свойств соприкасающихся материалов, их состояния, силы сжатия в месте контакта, температуры и фактической площади соприкосновения.

С точки зрения надежности электрического контакта алюминиевый провод не выдерживает конкуренции с медным. Предварительно очищенная поверхность алюминия после нескольких секунд пребывания на воздухе покрывается тонкой твердой и тугоплавкой окисной пленкой, обладающей высоким электрическим сопротивлением, что приводит к повышенному переходному сопротивлению и сильному нагреву зоны контакта, в результате чего еще больше увеличивается электрическое сопротивление. Еще одной особенностью алюминия является его низкий предел текучести. Сильно затянутое соединение алюминиевых проводов с течением времени ослабевает, что приводит к снижению надежности контакта. Кроме того, алюминий обладает худшей проводимостью. Именно поэтому применение в бытовых электрических системах алюминиевых проводов не только неудобно, но и опасно.

Медь окисляется на воздухе при обычных температурах жилых помещений (около 20 °С). Образующаяся при этом окисная пленка не обладает большой прочностью и легко разрушается при сжатии. Особенно интенсивное окисление меди начинается при температурах выше 70 °С. Оксидная пленка на медной поверхности сама по себе обладает незначительным сопротивлением и мало влияет на величину переходного сопротивления.

Состояние контактных поверхностей оказывает решающее влияние на рост переходного сопротивления контакта. Для получения устойчивого и долговечного контактного соединения должна быть выполнена качественная зачистка и обработка поверхности соединяемых проводников. Изоляцию с жил снимают на нужную длину специализированным инструментом или ножом. Затем оголенные части жил зачищают наждачной шкуркой и обрабатывают ацетоном или уайт-спиритом. Длина разделки зависит от особенностей конкретного способа соединения, ответвления или оконцевания.

Переходное контактное сопротивление в значительной степени уменьшается при увеличении силы сжатия двух проводников, так как от нее зависит действительная площадь соприкосновения. Таким образом, для уменьшения переходного сопротивления в соединении двух проводников необходимо обеспечить достаточное их сжатие, но без разрушающих пластических деформаций.

Существует несколько способов монтажа электрического соединения. Наиболее качественным из них всегда будет то, которое обеспечивает в конкретных условиях наиболее низкое значение переходного контактного сопротивления как можно более длительное время.

Согласно «Правилам устройства электроустановок» (п. 2.1.21), соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи сварки, пайки, опрессовки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями. В таких соединениях всегда можно добиться стабильно низкого переходного контактного сопротивления. При этом необходимо соединять провода с соблюдением технологии и с использованием соответствующих материалов и инструментов.

Соединение проводов в распределительной коробке — это важная и ответственная операция. Она может выполняться различными способами: при помощи клеммников, методом пайки и сварки, опрессовкой, а зачастую обычной скруткой. У всех этих способов есть определенные преимущества и недостатки. Выбрать способ соединения необходимо перед началом монтажа, так как это предполагает и подбор соответствующих материалов, инструментов и оборудования.

При соединении проводов следует соблюдать одинаковую цветность нулевых, фазных и заземляющих проводов. Обычно фазный провод — коричневый или красный, нулевой рабочий — голубой, провод защитного заземления — желто-зеленый.

Очень часто электрикам приходится подключать провод к уже существующей линии. Иными словами, необходимо создать ответвление проводов. Такие соединения выполняются с помощью специальных ответвительных сжимов, клеммных колодок и прокалывающих зажимов.

При непосредственном соединении медных и алюминиевых проводов медь с алюминием образуют гальваническую пару, и в месте контакта возникает электрохимический процесс, в результате которого алюминий разруишется. Поэтому для соединения медных и алюминиевых проводов нужно использовать специальные клеммные или болтовые соединения.

Провода, подключаемые к различным устройствам, часто нуждаются в специальных наконечниках, которые способствуют обеспечению надежного контакта и снижению переходного сопротивления. Такие наконечники могут крепиться к проводу пайкой или опрессовкой.

Наконечники бывают самых различных видов. Например, для медных многопроволочных жил выпускаются наконечники из цельнотянутой медной трубы, сплющенной и просверленной под болт с одной стороны.

Сварка

Соединение проводников сваркой дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (0,5—1мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.

Пайка

Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества — флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.

Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо — пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.

Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.

Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.

Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.

После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.

Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.

Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20—40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.

Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6—7 мм и глубиной 25—30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.

Винтовые клеммники

Одним из распространенных способов создания контакта является использование винтовых клеммников. В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.

Проходные клеммники используются, как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.

Самозажимные клеммники

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Соединительные изолирующие зажимы

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Скрутки

Скрутка оголенных проводов как способ соединения в «Правилах устройства электроустановок» (ПУЭ) не включена. Но несмотря на это многие опытные электромонтажники рассматривают правильно выполненную скрутку как вполне надежное и качественное соединение, утверждая, что переходное сопротивление в нем практически не отличается от сопротивления в целом проводнике. Как бы то ни было, хорошую скрутку можно считать одним из этапов соединения проводов пайкой, сваркой или колпачками СИЗ. Поэтому качественно выполненная скрутка является залогом надежности всей электрической проводки.

Если провода соединены по принципу «как получилось», в месте их контакта может возникнуть большое переходное сопротивление со всеми отрицательными последствиями.

В зависимости от типа соединения скрутка может выполняться несколькими способами, которые при небольшом переходном сопротивлении способны обеспечить вполне надежное соединение.

Вначале аккуратно удаляется изоляция без повреждения жилы провода. Оголенные на длину не менее 3—4 см участки жил обрабатываются ацетоном или уайт-спиритом, зачищаются наждачной бумагой до металлического блеска и плотно скручиваются пассатижами.

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и опрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи.

В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.

В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

Смотрите также:

Посмотрите видео

{slider title=”Сварка, Клеммники WAGO” open=”true”}

{youtube}https://www.youtube.com/watch?time_continue=51&v=FwF9FRNW7Q8{/youtube}

{youtube}https://www.youtube.com/watch?v=Q9pJkxyRCl0{/youtube}

{/sliders}

Метки: Клеммники, Колпачки СИЗ, Электрика, Способы соединения проводов, Контактное соединение, Сварка, Пайка, Паяльник, Винтовые клеммники, Самозажимные клеммники, Соединительные изолирующие зажимы, Скрутки

Последовательное и параллельное соединение проводников

Электрический ток в цепи движется по проводам к потребителям энергии от источника питания. В большинстве данных схем применяются разные виды соединения проводников. При этом подключение контура состоит из проводов и энергопоглощающих потребителей, у которых имеется разное сопротивление.

В электросетях, в зависимости от установленных задач, используется параллельное и последовательное соединение проводов. Иногда применяются оба вида подключений, и такой вариант называют смешанным. У любой схемы преобладают свои особенности, которые нужно учитывать при планировании цепей и установке электрического оборудования.

Параллельное соединение

В электросетях при такой разводке все провода подключены параллельно друг с другом. Следовательно, начала всех проводников сгруппированы в одном месте, и также все концы всегда соединяются между собой. В такой линии может быть образовано две, три, и более ветвей.

В то же время нагрузки распределены параллельно по разным ветвям, соответственно, у данных подключений существует разный расчет сопротивлений. В свою очередь такое явление увеличивает электропроводимость сети, при этом она равна суммарной проводимости ветвей.

Часто бывают случаи, когда некоторые потребители (резисторы) обладают одинаковой величиной и подключены параллельно. В этих вариантах общее сопротивление цепи становится меньше каждого из резисторов во столько раз, сколько их подсоединено в сеть.

Поскольку при параллельном включении токи у потребителей находятся в независимости друг от друга, отключение какого-то из них не скажется на функционировании других. Именно из-за этого большинство электрических приборов имеют такой вид подключения составных частей цепи.

Если анализировать этот аспект в бытовых условиях, то в доме все осветительные и нагревательные приборы должны подключаться параллельно. Иначе, при другом подсоединении они будут загораться, и нагревать при включении одного из них. При этом они должны подключаться к линии с напряжением 220 В. , и подсоединяться к общему щиту. То есть, параллельное подключение применяется в тех случаях, когда нужно включить электрические устройства отдельно друг от друга.

Последовательное соединение

Такое подключение дает возможность подсоединять все потребители последовательно относительно друг к другу. Главное отличие подобного подключения – все проводники относятся к одной ветви, не существует разных цепей. Причем в любой точке протекает одинаковый ток.

Общее напряжение на проводах и потребителях равняется напряжению в любой точке сети. В этом можно убедиться из проведенного эксперимента. Сопротивление на последовательно подключенных проводниках вычисляется посредством специальных приборов и обычных математических расчетов.

Например, возьмем три потребителя энергии со стабильным сопротивлением заведомой величины и подключим их к источнику питания в 60 В. Нужно рассчитать данные аппаратов при замыкании цепи. Исходя из закона Ома, в сети находится электрический ток, и это дает возможность узнать падение напряжения на любом из участков.

Затем складываются выявленные показатели, и обретается суммарная величина уменьшения сопротивления в наружной цепи. Когда не берется в расчет внутренне сопротивление, которое создается источником питания, то падение напряжения становится меньше, чем общее сопротивление. А по шкале приборов видно, что такое равенство примерно придерживается.

Проанализируем несколько подключенных последовательно приборов потребления. Поскольку в этой цепи не существует разных ветвей, то количество заряда, протекающего через любой проводник, будет подобным количеству заряда на другом проводнике.

В то же время сила тока в каждой точке сети будет одинаковой. И это – главное отличие такого подключения. Соответственно, если применить закон Ома, то все напряжение при таком подсоединении равняется сумме напряжений от всех резисторов.

Последовательное подключение проводов применяется при целенаправленном включении определенного аппарата. Допустим, электрический звонок работает лишь при замыкании контактов от кнопки звонка, который подсоединен к источнику питания. Объясняется это благодаря известному закону Ома из физики.

Он гласит, что отсутствие тока на одном проводнике предполагает его отсутствие и на остальных проводниках. И напротив, когда электрический ток протекает на каком-то одном проводе, то он будет двигаться и на других проводах.

Правила при последовательном и параллельном соединении проводников

Тип соединения выражается не нахождением элементов в тех или других приборах, и тем более не изображением на схеме. Он определяется направленностью движения электрического тока.

Для наглядного пояснения и понимания разницы между этими двумя соединениями, рассмотрим правила и формулы для последовательного и параллельного соединения в таблице:

Последовательное соединение	Параллельное подключение
Сила тока одинаковая на любом участке сети I1 = I2 = I3 =…	Напряжение идентичное на порознь взятом участке сети U1 = U2 = U3 =…
Все напряжение равняется суммарному показателю на составляющих участках линии. Uобщ. = U1 + U2 + U3 +…	Вся сила  тока в замкнутой цепи равна суммарной силе тока каждого участка. Iобщ. = I1 + I2 + I3 +…
Напряжения на любой ветви распределяются прямо пропорционально сопротивлениям U1/U2 = R1/R2	Сила тока на каждом из участков сети распределяется обратно пропорционально сопротивлениям I1/I2 = R2/R1

Вычисление цепей, которые не подходят под закон Ома, производится на базе правил Кирхгофа. Такие формулы являются следствием вышеупомянутого закона для неоднозначного участка цепи.

Первое правило Кирхгофа. Суммарная сила тока, образованная в узле, равняется нулю (узлом электрической точки является место, где сходится не менее трех проводников).

Второе правило Кирхгофа. В каждой неразрывной коммуникационной цепи общее напряжение на участках равняется алгебраической сумме ЭДС, образованной на контуре.

Комбинированное подключение проводов

На электролиниях обычно используется параллельное, последовательное и смешанное подключение проводов, установленное для определенных задач. Однако наиболее часто применяется последний вариант, представляющий собой цепь сочетаний, состоящих из разного вида подключений.

В этих комбинациях вперемежку используется параллельное и последовательное соединение проводов. При этом преимущества и недостатки их в обязательном порядке имеются в виду при планировании коммуникационных электросетей.

Такие способы подключения представляют собой не только порознь взятые потребители электроэнергии, но и порой очень непростые участки со многими элементами. Комбинированное подключение вычисляется, сообразуясь со знакомыми параметрами параллельного и последовательного соединения.

Метод расчета представляет собой разложение схемы на упрощенные составные элементы, которые высчитываются каждый по себе, а затем складываются между собой. Применяя правила вычисления таких способов соединения, рассчитывается сопротивление комбинированной цепи, в которой содержатся потребители, подключенные всякими методами.

Одним из способов подобного вычисления является поэтапный метод (рекуррентный). Такой метод базируется на использовании предыдущих действий (шагов), а их количество зависит от числа структурных элементов, которые присутствуют в цепи.

Место соединения проводников тока

Разница между последовательным и параллельным соединением, преимущества и недостатки

Принципиальные отличия между последовательным и параллельным соединение проводников по ключевым электротехническим параметрам приведены в таблице:

Параметр/тип соединения	Последовательное	Параллельное
Электросопротивление	Равняется сумме электросопротивлений всех электропотребителей.	Меньше значения электросопротивления каждого отдельного из подключенных электроприборов.
Напряжение	Равняется совокупному вольтажу всех электропотребителей.	Одинаковая величина на всех участках электроцепи.
Сила тока	Одинаковая величина на всех участках электроцепи.	Равняется совокупному значению токов на каждом из приборов.

За счет своих особенностей каждый из типов сборки цепей имеет свои преимущества и недостатки. Это позволяет использовать данные способы для решения разных электротехнических задач.

Плюсы и минусы последовательного соединения

Основными преимуществам электроцепей из последовательно соединенных приборов являются их следующие особенности:

• простота проектирования и построения схемы;
• низкая стоимость комплектации;
• возможность подключения приборов, рассчитанных на меньшее рабочее напряжение, по сравнению с номинальным напряжением сети;
• выполнение функции регулирования тока – обеспечивает равномерные нагрузки на все приборы.

Однако у этого способа компоновки электросхемы есть и серьезные недостатки. Главным из них является ненадежность цепи из последовательно соединенных проводников. При выходе из строя любого из подключенных приборов, происходит отключение всей цепи.

Кроме того, минусом является снижение напряжения при увеличении количества подключенных потребителей. Примером может служить последовательное соединение нескольких ламп. Чем больше осветительных приборов подключено таким способом к источнику электропитания, тем менее яркий свет они будут давать.

Плюсы и минусы параллельного соединения

При использовании параллельного соединения проводников обеспечиваются такой набор преимуществ:

• стабильность напряжения на электроприборах, вне зависимости от их числа;
• возможность включения или отключения отдельных участков в нужный момент без нарушения работы всей электроцепи;
• надежность – при выходе одного или нескольких компонентов из строя сама электроцепь продолжает сохранять работоспособность.

Недостатком является более сложный расчет и сложная схема, использование которой повышает стоимость комплектации электросети.

Не допускается подключение приборов, с номинальным рабочим вольтажом меньше сетевого. Параллельное соединение аккумуляторов с разным значением вольтажа связано с перетеканием тока в АКБ с меньшей его величиной, что может вызывать ускоренный износ батареи.

Клеммные колодки

Одно из самых простых и надежных соединений проводов — через клеммные колодки. Есть они нескольких типов, но практически везде используется винтовое соединение. Есть с гнездами разных размеров — под разные размеры проводников, с разным количеством пар — от 2 до 20 и больше.

Сама клеммная колодка представляет собой пластиковый корпус, в котором запаяно металлическое гнездо или пластина. В это гнездо или между пластинами вставляется оголенный проводник, зажимается винтом. После того, как винт затянут, надо хорошо подергать проводник — убедиться что он хорош зажат. Из-за того что места соединений остаются неизолированными, область применения клеммных колодок — помещения с нормальной влажностью.

Недостаток такого соединения: из-за пластичности металлов — особенно алюминия — со временем контакт ослабевает, что может привести к повышению степени нагрева и ускорению окисления, а это снова ведет к снижению контакта. В общем, периодически соединение проводов в винтовых клеммных коробках необходимо подтягивать.

Соединение проводов в клеммных колодках

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков, разве что умение пользоваться отверткой

Еще одно важное достоинство — можно без проблем соединять провода разных диаметров, одножильные и многожильные, медные и алюминиевые. Непосредственного контакта нет, потому нет рисков

Формула параллельного соединения резисторов

Общее сопротивление нескольких резисторов соединенных параллельно определяется по следующей формуле:

Ток, протекающий через отдельно взятый резистор, согласно закону Ома, можно найти по формуле:

Пример  №1

При разработке устройства, возникла необходимость установить резистор с сопротивлением 8 Ом. Если мы просмотрим весь номинальный ряд стандартных значений резисторов, то мы увидим, что резистора с сопротивлением в 8 Ом в нем нет.

Выходом из данной ситуации будет использование двух параллельно соединенных резисторов. Эквивалентное значение сопротивления для двух резисторов соединенных параллельно рассчитывается следующим образом:

Данное уравнение показывает, что если R1 равен R2, то сопротивление R составляет половину сопротивления одного из двух резисторов. При R = 8 Ом, R1 и R2 должны, следовательно, иметь значение 2 × 8 = 16 Ом.
Теперь проведем проверку, рассчитав общее сопротивление двух резисторов:

Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

Пример расчета №2

Найти общее сопротивление  R из трех параллельно соединенных резисторов:

Общее сопротивление R рассчитывается по формуле:

Этот метод расчета может быть использованы для расчета любого количества отдельных сопротивлений соединенных параллельно.

Один важный момент, который необходимо запомнить при расчете параллельно соединенных резисторов – это то, что общее сопротивление всегда будет меньше, чем значение наименьшего сопротивления в этой комбинации.

Как рассчитать сложные схемы соединения резисторов

Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

Резисторы R2 и R3 соединены последовательно (группа 2). Они в свою очередь соединены параллельно с резистором R1 (группа 1).

Последовательное соединение резисторов группы 2 вычисляется как сумма сопротивлений R2 и R3:

В результате мы упрощаем схему в виде двух параллельных резисторов. Теперь общее сопротивление всей схемы можно посчитать следующим образом:

Расчет более сложных соединений резисторов можно выполнить используя законы Кирхгофа.

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.

Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).

Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны.
Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .

Первое правило Кирхгофа гласит: «Общий ток, выходящий из цепи равен току входящий в цепь».

• Таким образом, протекающий общий ток в цепи  можно определить как:
• I = I1 + I2
• Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:
• Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА
• Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА
• Таким образом, общий ток будет равен:
• I = 0,545 мА + 0,255 мА = 0,8 мА
• Это также можно проверить, используя закон Ома:
• I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)
• где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)
• И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.

Параллельное соединение резисторов — онлайн калькулятор

Чтобы быстро вычислить общее сопротивление двух и более резисторов, соединенных параллельно, вы можете воспользоваться следующим онлайн калькулятором:

Подведем итог

Когда два или более резистора соединены так, что оба вывода одного резистора соединены с соответствующими выводами другого резистора или резисторов, то говорят, что они соединены между собой параллельно. Напряжение на каждом резисторе внутри параллельной комбинации одинаковое, но токи, протекающие через них, могут отличаться друг от друга, в зависимости от величины сопротивлений каждого резистора.

Эквивалентное или полное сопротивление параллельной комбинации всегда будет меньше минимального сопротивления резистора входящего в параллельное соединение.

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

• На болт надевается шайба.
• Один из проводников.
• Вторая шайба.
• Другой проводник.
• Третья шайба.
• Гайка.

Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.

Возможные варианты соединения токопроводящих жил

Существуют различные варианты формирования качественного соединения проводов. Их выполнение осуществляется согласно ПУЭ. При этом необходимо иметь в виду, что указанные правила не допускают использование скрутки для образования контактной части между проводами. Скрутить провода можно только для обеспечения временной работоспособности электрической цепи.

Далее представлены допустимые способы соединения токопроводящих жил.

Клеммные колодки

Клеммные колодки представляют собой контактную часть, которая покрыта диэлектрическим материалом. Соединение выполняется за счет сжима проводников. Для этого может использоваться винтовой, резьбовой зажим. Также выпускаются изделия с дополнительной прижимной пластиной.

Соединение проводов с помощью винтовой клеммной колодки

В зависимости от вида используемого зажима, рекомендуется придерживаться следующих правил:

1. Формирование контакта между одножильными медными проводниками осуществляется при помощи винтовой фиксации. Она предполагает заведение отдельных концов в латунную часть клеммы, с последующим затягиванием винтов. Данная методика противопоказана для образования электрической цепи из алюминиевых кабелей. Это обусловлено сильным повреждением рабочей поверхности проводника в процессе сжатия винтом.
2. Применение винтового клеммного устройства для создания контакта между многожильными проводами, также не рекомендуется. В процессе закручивания винта могут повредиться отдельные токопроводящие жилы кабеля.
3. Для соединения между собой многожильных и одножильных проводников лучше всего воспользоваться колодками с винтом и специальным наконечником. Он представляет собой пластину с ровной поверхностью, которая обеспечивает плотную фиксацию токопроводящих жил без нанесения механического повреждения.

Барьерные зажимные клеммники

Пружинные клеммы

Конструктивно изделие практически аналогично клеммным колодкам с винтовым и резьбовым зажимом. Также имеется контактная часть и защитный корпус из диэлектрика. Крепеж токопроводящих жил осуществляется посредством пружин, между которыми расположена токопроводящая пластина. Для сжатия пружин предусмотрен специальный пластиковый рычаг.

Пружинная фиксация в клеммных колодках является универсальным способом соединения различных видов проводов. При этом многие специалисты сомневаются в надежности и долговечности такого контакта.

СИЗ колпачки

СИЗ колпачки получили широкое применение для формирования контакта между проводами в распределительных коробках. Допускается выполнять соединения только из идентичного материала токопроводящих жил. Для этого осуществляется накручивание колпачка по часовой стрелке на подготовленный пучок проводников. В нем расположена фиксирующая пружина, которая сработает при требуемом уровне затяжки.

Использование СИЗ колпачков

Рассматриваемые изделия выпускаются различных оттенков и размеров. Обладают отличным качеством соединения, а также низкой стоимостью.

Специальные гильзы

Для выполнения соединения жил кабеля посредством прессования понадобится использовать гильзы и специализированные клещи. Гильзы изготавливаются из меди и алюминия под конкретный вид материала провода. Также выпускаются универсальные гильзы из латуни. С их помощью можно сформировать контакт между алюминиевыми и медными токопроводящими жилами. Клещи необходимы для качественной прессовки гильзы. Они бывают двух видов:

• ручные;
• гидравлические.

Опрессовка скруток гильзами

Пайка и сварка

Формирование контакта между проводниками пайкой или сваркой способствует получению надежного соединения. Но данный метод требует применения специального оборудования, а также навыков работы с ним.

Для осуществления пайки понадобится паяльник, канифоль и припой. Предварительно выполняется подготовка соединяемых поверхностей. Здесь могут возникнуть проблемы с многожильными кабельными линиями, так понадобится обработать каждую отдельную жилу. В дальнейшем процесс образования практически идентичен. Первоначально выполняется соединение проводников скруткой, после чего наносится припой.

Соединение проводов пайкой

При задействовании сварки также потребуется провести подготовительные работы. При этом суть метода заключается в расплавлении концов соединяемых проводников. После их застывания получается качественное соединение. Указанным способом можно сформировать контакт между неограниченным числом токопроводящих жил.

Как пользоваться знаниями про особенности параллельного и последовательного подключений

Наверное, самый главный вопрос, который встаёт перед учеником – это зачем вообще всё это знать?

Тут всё довольно просто. Зная эти параметры, можно легко собрать нужную цепь. Например, представим, что мы хотим соединить два аккумулятора, напряжение каждого из которых 6 В для подключения автомобильного светодиода, рассчитанного на 12 В. Как соединить аккумуляторы? Если параллельно, то получим повышенную емкость и напряжение 6 В. Диод не «раскурится». Если же использовать последовательное подключение, то на выходе будем иметь сумму 6 В + 6 В = 12 В. Задача решена. Таких примеров можно привести очень и очень много.

Ещё один вопрос, как рассчитывать другие параметры (емкость, мощность, индуктивность) при последовательном и параллельном соединении проводников.

Например, если мы подключим последовательно 5 конденсаторов, как узнать общую емкость этой цепи? Конечно же, можно, опять-таки, заучить формулы. На практике вы их забудете сразу, как перестанете решать подобные задачи. Поэтому, гораздо важнее держать в уме физическое определение ёмкости, а уже из него выводить конкретный частный случай, помня, что при последовательном подключении сила тока всегда одинакова, а напряжение суммируется.

Виды электрических соединений

Прежде всего, давайте разберемся с возможными видами электрических соединений. Их два: последовательное и параллельное. Каждое их них имеет свое предназначение и применяется при реализации различных задач.

Последовательное соединение

Последовательное соединение электроприемников

• Прежде всего, рассмотрим последовательное соединение. Оно применяется достаточно редко, но также имеет свои преимущества. Последовательным называется соединение, в котором нулевой провод первого электроприемника является фазным для второго электроприемника в цепи. Лучше это видно на фото, приведенном ниже.
• При таком типе соединения напряжение питающей сети делится поровну между каждым электроприемником. То есть, если в сети 220В, подключим       две лампы последовательным соединением —       на каждую из них будет приходить 110В. Если подключить три лампы, то соответственно 73В и так далее. Эта особенность последовательного соединения часто применяется в гирляндах.
• К недостаткам последовательного соединения стоит отнести то, что при обрыве провода на любом участке перестает работать вся цепь. То есть, при перегорании одной лампочки из трех подключенных последовательным соединением, не будет гореть ни одна.

Параллельное соединение

Параллельное соединение электроприемников

Итак:

• В большинстве же случаев электрические схемы соединения проводки предусматривают параллельное соединение. При данном типе подключения на каждый электроприемник подводится один фазный и один нулевой провод от питающей сети. Опять-таки лучше это видно на приведенном ниже рисунке.
• Такой тип соединения применяется для подключения 99% электроприборов. При этом обрыв провода, подходящего к электроприбору, обесточивает только этот электроприбор. Напряжение питающей сети соответствует заданному и может измениться только вследствие подключения приборов большой мощности.
• К недостаткам параллельного соединения можно отнести только большее количество проводов, а также увеличение вероятности запутаться при большом количестве подключений. Но этот фактор легко исключить, если прочесть данную инструкцию до конца.

Способы соединения алюминиевых проводов

Исходя из особенностей материала, способы, как соединить алюминиевые провода, в большинстве случаев ограничиваются применением контактных зажимов, которые могут быть пружинными или винтовыми. С помощью такого способа соединения алюминиевый провод может подключаться к выключателям, бытовым приборам, розеткам. При этом зажимы для алюминиевых проводов должны проходить гальваническую антикоррозийную обработку.

Порядок соединения алюминиевых жил следующий:

1. С концов алюминиевых жил снимают изоляцию на 2 см. При многопроволочной жиле все проволочки необходимо скрутить в плотный жгут.
2. Затем поверхность металла необходимо зачистить мелкозернистым наждаком, предварительно смазанным вазелином.
3. После этого необходимо оголенный участок жилы скрутить в кольцо, диаметр которого примерно равен диаметру винта зажимной клеммы.
4. Готовое кольцо одевают на винт и поджимают. Затягивание должно происходить до тех пор, пока пружинная шайба полностью не сожмется.

В том случае, когда используется зажим втычного типа, делать кольцо нет необходимости. Конец жилы просто вставляется в контактный зажим, а затем поджимается винтом.

При использовании зажимов пружинного типа, специальная бронзовая пружинная пластина прочно прижимает жилу к корпусу и обеспечивает постоянный надежный контакт.

При необходимости соединения алюминиевого и медного провода можно использовать контактные клеммы, а также метод пайки с использованием канифоли в качестве флюса. Однако стоит помнить, что спаянный контакт имеет невысокую механическую прочность на излом.

Помимо пайки меди и алюминия, для алюминиевых жил сечением менее 10 кв. м. и медных жил до 4 кв.мм может использоваться сварка проводов. Для этого необходимо использовать угольный электрод и девятиампертный автотрансформатор, который должен давать напряжение порядка 6-10 В при мощности 0,5 кВт.

Советы, как соединить алюминиевые провода:

• Все места соединений должны быть тщательно заизолированы и размещены в распределительных коробках. Это связано с необходимостью свободного доступа к контактным зажимам для регулярного подтягивания контактов (в случае использования пружинных зажимов, необходимости в подтягивании контактов нет).
• В домашних условиях наиболее простым способом соединения проводов является использование контактных зажимов, т.к. пайка и сварка требуют наличия опыта аналогичных работ.

Соединение скруткой

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

https://youtube.com/watch?v=5tt_fqCjsQw

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Урок “Способы соединения проводников”

КРАЕВОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ

ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ХАБАРОВСКИЙ ТЕХНИКУМ ГОРОДСКОЙ

ИНФРАСТРУКТУРЫ И ПРОМЫШЛЕННОГО ПРОИЗВОДСТВА











Методическая разработка открытого урока

по учебной дисциплине «Физика»

Тема урока: Способы соединения проводников































г. Хабаровск

2017



Автор – разработчик: Попова А.В.  преподаватель физики

Методическая разработка рассмотрена и утверждена МК «Естественнонаучного цикла»

Председатель МК ____________________ Л.А. Макарова



Методическая разработка урока по теме «Способы соединения проводников» учебной дисциплины «Физика» разработана для обучающихся первого курса технического профиля. Методическая разработка предназначена для преподавателей физики.













































Пояснительная записка.

Методическая разработка поможет преподавателю физики провести урок по теме «Способы соединения проводников».

Урок рассчитан на один час. Цель урока: научить обучающихся определять разницу между последовательным и параллельным соединением проводников, и дать возможность научиться применять формулы расчета силы тока, напряжения и сопротивления при различных способах соединения.

Урок состоит из четырех этапов. Каждый этап урока предусматривает развитии общих и профессиональных компетенций обучающихся.



Тема: Способы соединения проводников.

Цель: обучающиеся научатся определять разницу между последовательным и параллельным соединением проводников, и получат возможность научиться применять формулы расчета силы тока, напряжения и сопротивления при различных способах соединения.

Задачи:

Ø  Организовать постановку цели учения обучающимися посредством создания проблемной ситуации;

Ø  Предоставить возможность научиться определять разницу между последовательным и параллельным соединением, посредством опыта.

Ø  Предоставить возможность научиться применять формулы в практико-ориентированных ситуациях;

Ø  Организовать рефлексию по достижению цели учения.

Оборудование: учебник В.Ф. Дмитриева, компьютер, мультимедийный проектор, амперметр, вольтметр, лампочки на подставке, источник питания 4,5 В, соединительные провода, раздаточный материал.

Тип урока: урок изучения нового материала.

План урока:

1. Вводная часть

А) создание проблемной ситуации

Б) запись темы урока

В) актуализация знаний обучающихся (повторение пройденного)

2. Основная часть

3. Обобщающая часть

4. Заключительная часть. Д/з

Ход урока

1. Вводная часть

Преподаватель: Очень часто в жизни человеку приходится сталкиваться с чем-то до сих пор неизвестным. И это неизвестное порождает интерес в познании тех открытий, которые служат человеку в его повседневной жизнедеятельности. Наш урок сегодня, я начну с небольшого эксперимента.

На столе две цепи.

            Вывернем по одной лампочке в каждой цепи. В первой цепи гаснут все лампы, во второй цепи лампы продолжают гореть. Как вы думаете ПОЧЕМУ?

Обучающиеся высказывают свои предположения:

(1. лампочка перегорела, 2. нет контакта, 3. по разному соединены в цепь)

Итак, исходя из ваших предположений, давайте определим тему нашего урока. (Обучающиеся называют тему урока «Способы соединения проводников»). В тетрадях запишите дату и тему урока. (преподаватель записывает на доске )

Давайте вернемся к нашему эксперименту. Легко ли вы смогли определить, почему одна цепь продолжала работать, а другая нет?

Коль скоро, у вас это вызвало затруднения, то давайте вместе наметим желаемую цель нашей работы и определим пути достижения этой цели. Я предлагаю вам воспользоваться словами подсказками (на слайде: слова подсказки: последовательное, параллельное, отличать, соединения, научиться, проводник).

ПК: Цель нашего урока: научиться отличать последовательное соединение проводников от параллельного. (цель урока записывается на доске)

Преподаватель: ОК: Для достижения этой цели, мы поработаем в команде, будем учиться принимать решения, нести за них ответственность, а также выясним, где в вашей будущей профессии могут быть применены эти знания.

Итак, наша цель определена, давайте наметим пути ее решения?   (по мере выдвижения предположений, преподаватель записывает их в таблицу под целью.

План: 1) изучить понятия последовательного  и параллельного  соединения

2) провести опыты, доказывающие закономерности последовательного и параллельного соединения.  Я предлагаю внести в наш план еще один пункт о связи данной темы с вашей будущей профессией.

3) Связь темы с профессией.

Преподаватель: Для достижения нашей цели, нам понадобятся знания, полученные на предыдущих уроках. Выполните следующее задание.

Каждой величине из первого столбца поставьте соответствие из второго столбца.

1. Электрический ток – это	1. сопротивление
2. Какая из приведенных ниже формул выражает закон Ома для участка цепи?	2. проводник
3. Физическая величина, характеризующая противодействие, оказываемое проводником электрическому току.	3. диэлектрик
4. Вещество, содержащее свободные заряды	4. вольтметром
5. Силу тока измеряют	5. упорядоченное движение заряженных частиц.
6. Единица измерения сопротивления	6. амперметром
7. Единица измерения тока в СИ	7. Ом
8. Единица измерения напряжения	8. вольтметром
9. Напряжение в цепи измеряют	9.
10. Амперметр включают в цепь	10.
11. Вольтметр включают в цепь	11. А
	12. В
	13. последовательно
	14. параллельно

Эталоны ответов

1. Электрический ток – это	5
2. Какая из приведенных ниже формул выражает закон Ома для участка цепи?	9
3. Физическая величина, характеризующая противодействие, оказываемое проводником электрическому току.	1
4. Вещество, содержащее свободные заряды	2
5. Силу тока измеряют	6
6. Единица измерения сопротивления	7
7. Единица измерения тока в СИ	11
8. Единица измерения напряжения	12
9. Напряжение в цепи измеряют	8
10. Амперметр включают в цепь	13
11. Вольтметр включают в цепь	14



Проверяем результаты вашей работы. (самопроверка, на столе лежат карточки, если все правильно – поднимите красную, если 2 ошибки – зеленую, если 3 ошибки – желтую.

2. Основная часть

Преподаватель: Мы повторили необходимые теоретические понятия, ранее изученных тем, и теперь приступаем к выполнению нашего плана. Для этого, давайте поработаем с материалом учебника. Откройте учебник §….. стр. …. полученную информацию преобразуйте в таблицу.

	Последовательное соединение	Параллельное соединение
Схема, определение
	Потребители включаются в цепь поочередно друг за другом без разветвлений проводов между ними.	Все проводники подключаются к одной и той же паре точек А и В (узлы)
Сила тока	, Сила тока везде одинакова	, общая сила тока равна сумме токов на отдельных проводниках,
Напряжение	, напряжение равно сумме напряжений на отдельных участках цепи	, Напряжение на всех участках цепи одно и тоже
Сопротивление	, общее сопротивление складывается из сопротивлений отдельных проводников.	, общее сопротивление двух проводников находится как отношение произведения их сопротивлений к их сумме.



Итак, есть желающие, внести результаты своей работы в таблицу на доске?  После заполнения таблицы спросить: «В чем заключаются особенности последовательного и параллельного соединения проводников?»

Ответ обучающихся: При последовательном соединении сила тока на всех участках цепи одинаковая, напряжение равно сумме напряжений на отдельных участках цепи, сопротивление равно сумме сопротивлений.

При параллельном соединении – сила тока равна сумме токов на отдельных участках цепи, напряжение на всех участках цепи одинаковое, сопротивление двух проводников находится как отношение произведения их сопротивлений к их сумме.

Преподаватель: «Что еще нам необходимо выполнить, для достижения нашей цели в соответствии с намеченным планом?» (доска, пункт 2. Провести опыты)

Преподаватель: Какую цель вы ставите для себя, в проведении опытов? (ответ обучающихся: «Убедится в том что, при последовательном соединении ток одинаковый, напряжение равно сумме напряжений, сопротивление равно сумме сопротивлений, при параллельном соединении сила тока равна сумме токов на отдельных участках цепи, напряжение на всех участках цепи одинаковое, сопротивление двух проводников находится как отношение произведения их сопротивлений к их сумме).

Ваша дальнейшая работа пройдет в группах. Каждая группа будет доказывать справедливость сделанных выводов, результаты которых вы должны будете внести в таблицу. При выполнении работы, соблюдайте правила техники безопасности, соблюдайте полярность, следуйте приложенной инструкции.



После выполнения работы, учащийся из каждой группы вносит данные своих измерений в таблицу и делает выводы:

Итак, с помощью опытов, мы убедились в справедливости полученных формул, теперь давайте послушаем сообщение……….  О том, где последовательное и параллельное соединение используется в вашей профессии.

Сообщение обучающегося:

В нашей профессии, последовательное и параллельное соединение проводников используется в трансформаторах для регулировки сварочного тока (ступенчатая регулировка).

В зависимости от диапазонов выбранного тока, обмотки трансформатора включают последовательно или параллельно. При малых токах (70-200 А) обмотки включают последовательно. При диапазоне больших токов (200-760 А) обмотки включают параллельно.

3. Обобщающая часть

Для закрепления изученного материала, я предлагаю вам выполнить следующие задания.

Определите, как приборы включены в цепь.

Верно ли на рисунке соединены квартиры в единую цепь? А как нужно? Сделайте правильный рисунок. Влияет ли потребление электрической энергии в соседней квартире на потребление энергии в вашей?

(На рисунке квартиры неверно соединены в единую цепь. Нужно соединить квартиры параллельно). (Потребление энергии в соседней квартире не влияет на потребление энергии в моей квартире).

Вычислить общее сопротивление:

           R=5 Ом                     R=20 Ом

           R_об=25 Ом

            2 Ом               1,4 Ом             2,6 Ом

     R_об= 6 Ом

               700 Ом                      1,3 кОм

             R_об=2000 Ом



4. Заключительная часть

Завершая нашу работу, давайте подведем итоги: см. таблицу

Наш урок подходит к завершению, как вы думаете, насколько эффективно вы сегодня поработали? У вас на столе лежат карточки, красная карточка – отлично, зеленая – хорошо, желтая – удовлетворительно).

Домашнее задание: §       упр.     , для учащихся у которых сборка цепей вызвало затруднения, карточки с индивидуальными заданиями.

Оценки за урок.



5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в значительной степени стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты в основном заключаются в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

Связанный: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких ключевых вещах: как определить сплошное паяное соединение и как его выполнить.

Во-первых, обратите внимание на место пайки – правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 изображения

Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:

1. Надежно скрутите трос – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной стыковой соединитель

Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов

5. Клеммные колодки

Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера, чтобы перекрыть зазор, или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Работа с проволокой — Learn.sparkfun.com

Авторы: Пол Смит, bboyho

Избранное Любимый 47

Введение

Когда кто-то упоминает слово «провод», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться либо к механическому, либо к электрическому применению. Примером механического провода может быть растяжка, но в этом руководстве основное внимание будет уделено электрической проводке.

Внутри многожильного провода

Электрический провод является основой нашего общества. В домах есть провода, чтобы включать свет, топить печь и даже разговаривать по телефону. Провод используется для того, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлического сердечника. Электрический изолятор — это материал, внутренние электрические заряды которого не протекают свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, обладающие высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует потому, что прикосновение к оголенному проводу может привести к непреднамеренному протеканию тока через тело человека (плохо) или в другой провод.

Рекомендуемая литература

Вот некоторые темы, которые вы, возможно, захотите изучить, прежде чем читать о проводах:

Метрические префиксы и единицы СИ

В этом руководстве объясняется, как использовать и преобразовывать стандартные метрические префиксы.

Избранное Любимый 21

Многожильный провод и провод со сплошным сердечником

Провод может быть одного из двух видов: одножильный или многожильный.

Сплошной сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известной как прядь. Один очень распространенный тип сплошной проволоки известен как проволочная обмотка.

Различные цвета одножильного провода

Многожильный провод

Многожильный провод состоит из множества отрезков одножильного провода, связанных в одну группу. Он гораздо более гибкий, чем сплошная проволока того же размера.

Различные цвета и размеры многожильных проводов

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод того же размера, его можно использовать, когда провод необходимо часто перемещать, например, в манипуляторе робота. И наоборот, сплошной провод используется, когда требуется небольшое движение или вообще не требуется, например, для прототипирования схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или в металлизированном сквозном отверстии может быть очень сложной в зависимости от толщины, поскольку жилы хотят отделиться при вдавливании.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения величины тока, который провод может безопасно выдержать. Калибр провода может относиться как к электрическому, так и к механическому. Этот учебник будет охватывать только электрические. Существуют две основные системы измерения калибра: американский калибр проводов (AWG) и стандартный калибр проводов (SWG). Различия между ними не являются критическими для этого руководства.

Приблизительная шкала нескольких различных калибров проволоки

Величина тока, которую может проводить провод, зависит от нескольких различных факторов, например от состава провода, его длины и состояния провода. Как правило, более толстый провод может нести больший ток.

Приблизительная таблица толщины провода и допустимого тока

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макетной платы или печатной платы идеально подходит сплошной сердечник, поскольку он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — это № 1, просто следите за тем, чтобы не пропускать слишком большой ток через один провод. Он нагреется и может расплавиться!

SparkFun предлагает широкий выбор одножильных и многожильных проводов 22 AWG.

Монтажный провод — Ассортимент (Solid Core, 22 AWG)

В наличии ПРТ-11367

21,50 $

37

Избранное Любимый 85

Список желаний

Комплект перемычек – 140 шт.

В наличии ПРТ-00124

9

Избранное Любимый 57

Список желаний

Монтажный провод — Ассортимент (многожильный, 22 AWG)

В наличии ПРТ-11375

22,50 $

19

Избранное Любимый 44

Список желаний

Большой комплект перемычек – 700 шт.

25 в наличии ПРТ-14671

26,95 $

2

Избранное Любимый 30

Список желаний

Нажмите, чтобы просмотреть дополнительные варианты проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно уменьшить размеры.

Wire Wrap Wire — синий (твердый, 30AWG, 100 футов)

В наличии ПРТ-14913

15,95 $

Избранное Любимый 2

Список желаний

Wire Wrap Wire — белый (твердый, 30AWG, 100 футов)

В наличии ПРТ-14914

15,95 $

Избранное Любимый 4

Список желаний

Как зачистить провод

Безопасное и надежное электрическое соединение начинается с чистого и аккуратного зачистки провода. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.

Без зазубрин и выбоин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.

Инструмент для зачистки проводов – 22-30AWG

Пенсионер ТОЛ-14762

4 Пенсионер

Избранное Любимый 8

Список желаний

Инструмент для зачистки проводов – 20-30AWG

В наличии ТОЛ-15220

11,95 $

1

Избранное Любимый 7

Список желаний

Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственных магазинах, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.

Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся инструменты для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку. Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.

Саморегулирующиеся инструменты для зачистки проводов

Пенсионер ТОЛ-14872

2 Пенсионер

Избранное Любимый 21

Список желаний

Наконечник: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.

Инструмент для намотки проводов

Если вы используете инструмент для намотки проводов, чтобы намотать провод вокруг штифта, в середине уже может быть встроено лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии ТОЛ-14915

41,95 $

Избранное Любимый 7

Список желаний

Зачистка провода с помощью ручных инструментов для зачистки проводов

Просто сжимая рукоятки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя соответствующую выемку на инструменте, а затем слегка поворачивая его

Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода

Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов 9№ 0089

Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочки и зачистку нескольких изолированных проводов. В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.

Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для обрезки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.

Вставьте кабель между челюстями. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Примечание: Обязательно поместите внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, провода вашего кабеля должны быть идеально зачищены!

Советы, рекомендации и подсказки

Важно, чтобы размер провода соответствовал правильному вырезу в стриппера. Если выемка слишком большая, провод не будет зачищен. Если надрез слишком мал, есть риск повредить провод. Использование выреза меньшего размера означает, что съемники закроются слишком далеко, впиваясь в провод под ним. При использовании многожильного провода инструмент отрезает внешнее кольцо проводов, уменьшая общий диаметр провода и снижая его прочность. Надрез в сплошной проволоке значительно снижает прочность и гибкость проволоки. Вероятность разрыва провода при изгибе значительно возрастает.

Этот провод не был зачищен должным образом, имеются выбоины и недостающие жилы

Если провод случайно надрезается, лучше всего отрезать поврежденную часть провода и повторить попытку.

Как сращивать провода

Подготовьте провод, зачистив его концы с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудить кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Проденьте термоусадку через один из проводов. Убедитесь, что термоусадочная пленка снята с места, где вы будете сращивать.

Направьте клеммы проводов друг к другу и соедините их открытые концы.

Соедините провода, используя ленту, чтобы прикрепить провода к паяльному коврику.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго. Изоляция может расплавиться, обнажая провод.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и смажьте его припоем. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку с помощью паяльника или паяльной станции с горячим воздухом.

Тепло от паяльника	Тепло от ремонтной станции горячего воздуха

После завершения термоусадка должна надеть оголенный провод.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни типов электрических разъемов. Соединители могут соединять два отрезка провода вместе или подключать провод к электрической клемме.

Внизу несколько типов разъемов. В крайнем верхнем левом углу у нас есть изолированный соединительный соединитель для соединения концов двух проводов. Справа, 9Вилкообразный разъем 0139 (также известный как лопатка или разрезное кольцо) полезен для подключения провода к винтовым клеммам путем вставления вилки в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы в середине также полезны для подключения проводов к винтовым клеммам. Хотя кольцевая клемма обеспечивает более надежное соединение, перед установкой клеммы необходимо полностью удалить винт. В крайнем правом верхнем углу у нас есть лепестковая вилка (также известная как лезвие) . Они могут вставляться в гнездовой лепестковый разъем (он же двойной обжим) , показанный внизу справа. В зависимости от конструкции и области применения эти соединители могут быть разных видов, например, с фланцевой вилкой или клеммой со стопорным кольцом.

Изолированные сращивания, вилочные, кольцевые, штыревые и гнездовые штыревые разъемы

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лепестковый разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Для безопасного соединения вам понадобится одинаковый размер разъемов. На изображении ниже показаны 1/4-дюймовые лепестковые разъемы с внутренней резьбой, подсоединяемые к вилочным лепестковым контактам микропереключателя.

Что такое обжим?

Металл был деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима разъемов на проводе требуется специальный инструмент для обжимного штифта. В зависимости от обжимного штифта доступно несколько различных стилей обжимных инструментов.

Инструмент для обжима с трещоткой

Лучший обжимной инструмент имеет встроенный храповик. Когда рукоятки сжимаются вместе, они будут храпеть и не дадут челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует достаточное давление. Этот тип обжимного инструмента также имеет широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера разъема тип «матрицы» (т. е. головка обжимного инструмента) будет иметь разный размер. В обжимном инструменте ниже используется другая матрица для обжима меньших обжимных контактов, которые вставляются в корпус штыревого разъема.

Обжимной инструмент с храповым механизмом для обжимных штифтов

На рисунках ниже показаны провода разного сечения, обжатые для раздвоенного разъема, и обжимной штифт для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт, обжатый перед установкой в ​​пластиковый корпус

Инструмент для ручного обжима

Инструмент для ручного обжима позволяет добиться почти таких же результатов, хотя требует от пользователя большей бдительности. Обжимной инструмент этого типа обычно менее прочный. Внимание должно быть уделено во время обжима, чтобы убедиться, что губки правильно выровнены на соединителе. Несоосность приведет к менее чем желаемому обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти отделятся и не закроются полностью. Как правило, достаточно сжать его как можно сильнее. Причудливый инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для резки и зачистки проводов/кабелей.

Ручной обжимной инструмент на саморегулирующемся инструменте для зачистки проводов для изолированных и неизолированных плоских разъемов. и обжать быстроразъемное соединение.

Внимание! Плоскогубцы – это не кримперы! Также нельзя использовать молотки, тиски, острогубцы или плоские камни. Хороший кримпер при правильном использовании сделает холодный сварной шов между проводом и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели сплошную форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!

Зачем нужен этот уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют влаге собираться, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагрев и в конечном итоге может привести к поломке.

Обжим быстроразъемного разъема

Существует несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода со сплошным сердечником создает слабое место в проводе, что может привести к его обрыву. Существует также большая вероятность того, что обжимное соединение ослабнет при использовании одножильного провода, потому что провод также не будет соответствовать клемме. если вы должен использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать правильный размер провода для размера клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжимному соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлического корпуса разъема, обычно около ¼ дюйма или около того. Если зачищенный провод входит в металлическую часть корпуса практически без свободного пространства, разъем имеет правильный размер.

Хорошее соотношение длины провода к корпусу

Затем провод следует вставлять до тех пор, пока изоляция провода не коснется конца корпуса.

Хорошо: Провод немного торчит из корпуса

Затем провод и клемма вставляются в обжимной инструмент. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных инструментах. В качестве альтернативы, если обжимной инструмент не имеет цветовой маркировки, используйте маркировку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх. Затем инструмент держат перпендикулярно клемме и помещают над цилиндром, ближайшим к кольцу (или другому типу соединения). Для завершения обжима инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После завершения обжима провод и разъем должны держаться вместе после попытки разъединить их с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим не прошел сейчас, а не после того, как он был установлен в своем приложении. Ниже приведена таблица военных характеристик обжимных соединений.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы поместиться в пластиковый корпус. Вместо цилиндра, обжимающего провод, разъем может иметь два обжимных выступа (т. Е. Крылья) для обжима провода и его изоляции. Дополнительные обжимные лепестки для изоляции обеспечивают разгрузку от натяжения. Обжимной штифт может также иметь стопорный язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Примером могут служить соединительные провода премиум-класса с предварительной заделкой. Они используются для подключения к печатным платам с 0,1-дюймовыми контактными площадками PTH. Ниже представлено изображение нескольких обжатых штырьков до того, как они будут вставлены в их пластиковый корпус. охватывающий штифт, используемый для сопряжения с вилочным штифтом справа.0003

Этот процесс немного утомительнее, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта, это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок провода. Убедитесь, что сечение провода соответствует спецификациям обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как это рекомендовано в техническом описании обжимного штифта. После извлечения обжимного штифта из его металлической полоски совместите жилы провода с выводом проводника, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется согнуть выступы изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу. Если присмотреться, то на одной стороне челюсти прорезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжатия выступов. Кроме того, половина матрицы утоплена для язычка изолятора.

Обжимной инструмент с храповым механизмом, вид сбоку	Крупный план обжимного инструмента с двумя канавками и углублением матрицы для выступа изолятора

Внимание! Если вы неправильно вставите обжимной штифт, обжимной инструмент с храповым механизмом не будет достаточно обжимать выступы. В результате провод может не полностью контактировать со штырем, и штырь будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный штифт прямо над ручкой.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам придется отрегулировать обжимной штифт так, чтобы его изолятор был на одном уровне с матрицей.

Когда все будет готово, медленно сожмите рукоятки сильнее, чтобы продолжить обжим язычков. Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный штифт прямо над рукояткой. Продолжайте сжимать рукоятку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые выступы. Вы должны увидеть что-то похожее на обжатые контакты ниже. При необходимости вам может потребоваться повторно вставить штифт обратно в губки, чтобы в достаточной степени обжать выступы. Обжимной штифт в крайнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый штырек с внутренней резьбой был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпал с отверстием в пластиковом корпусе.

Когда закончите, провод должен зафиксироваться в соответствующем гнезде. Ниже приведены несколько обжатых контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом являются примером обжимных контактов, используемых со стандартными разъемами 0,1 дюйма. Наконец, обжатые контакты в красном корпусе используются для разъема JST RCY.

Распространенные неисправности

распространенные ошибки при обжиме быстроразъемных соединений и обжимных штифтов Для демонстрации мы будем использовать быстроразъемное соединение.

Неправильный размер разъема для провода или неправильный размер провода для разъема.

Плохой обжим. Разъем был слишком мал для выбранного сечения провода.

Будьте осторожны, не снимайте изоляцию слишком сильно.

Слишком большая часть изоляции снята, слишком много оголенного провода

Стоит также отметить, что, хотя это и не обязательно вредно, провод не должен выступать слишком далеко за ствол. В этом случае рекомендуется обрезать провод.

Лишний оголенный провод следует обрезать

Как пользоваться инструментом для намотки проводов

Внимание! Помните, что для намотки проволоки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, оно не может обрабатывать большую мощность из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните провод, чтобы снять изоляцию.

Не забудьте снять достаточное количество проводов, чтобы можно было обернуть их вокруг клеммы для обеспечения надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Обязательно вставьте проволоку со стороны с выемкой и поместите проволоку в прорезь вдоль боковой стороны цилиндра.

Вставьте провод в контактный штифт (также известный как штырь). В этом случае на мини-макетной плате использовались штыревые контакты.

Примечание: Штабелируемые штифты разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обмотать провод вокруг штыревых штырьков.

Поверните инструмент по часовой стрелке, чтобы начать оборачивать провод вокруг квадратного штифта. Другой рукой удерживайте провод и штырьки. Продолжайте вращать инструмент, чтобы весь зачищенный провод намотался на штифт.

Снимите инструмент со штифта. По завершении изоляция провода должна начинаться с нижней части штыря. Для более прочного и надежного соединения добавьте немного припоя между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете сложить, зависит от длины штифта. Попробуйте использовать инструмент для намотки проводов, чтобы намотать провода на разъемы микроконтроллера, светодиода или резистора для прототипирования.

Удаление намотанных проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После ослабления обмотки провода вытащите провод из штифта.

Примечание: Для получения дополнительной информации об обмотке проводов, типах обмотки и советах ознакомьтесь со статьей Nuts and Volts: Wire Wrap is Live and Well!

Управление проводами

Скручивание проводов в оплетку

Рекомендуется сплетать длинные провода, которые используются в проекте. Есть несколько преимуществ скручивания проводов вместе:

• помогает организовать проект
• предотвращает отрыв проводов от движущихся частей
• усиливает соединение

Примечание: Следующее было вдохновлено руководством МакКолла по завершению проектов.

Ниже приведен пример плетения четырех соединительных проводов для неадресуемого светодиода. Чтобы сплести провода, скрутите пару проводов против часовой стрелки между указательным и большим пальцами обеих рук. В данном случае зеленый и красный провода были скручены первыми.

Скрутите другую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После того, как вы закончите, провода в вашем проекте станут управляемыми и простыми в обращении. Ниже приведены несколько примеров использования плетеных проводов в проектах.

Совет: Попробуйте скрутить длинные провода с помощью дрели.

Гильзы и кабельные держатели

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны свободные провода на Shapeoko.

Ниже приведены изображения проводов в защитной оболочке и держателе кабеля.

Маркировка сложной проводки

Иногда полезно маркировать провода с помощью стикеров, скотча или маркеров, чтобы отслеживать соединения с использованием проводов того же цвета, сложной проводки и устранять неполадки в проектах.

Маркированные провода из комплекта micro:arcade

Ресурсы и дальнейшее развитие

Теперь вы должны быть знакомы с электрическим проводом и его полезностью в мире электроники. Независимо от того, создаете ли вы прототип, переделываете или создаете конечный продукт, электрический провод может стать вашим лучшим другом. Вот некоторые другие уроки, которые вы можете изучить, связанные с электрическим проводом.

• Провод — самый основной элемент при создании собственных цепей.
• Не знаете, какие разъемы использовать с проводом? Взгляните на основы соединителя, чтобы получить то, что вам нужно!
• Хотите начать прототипирование? Проверьте макеты, чтобы начать работу!
• Ищете больше гибкости в ваших соединениях? Попробуйте использовать токопроводящую нить в своих носимых проектах!

Основные сведения о разъемах

Разъемы

являются основным источником путаницы для людей, только начинающих заниматься электроникой. Количество различных вариантов, терминов и названий соединителей может затруднить выбор одного или поиск нужного. Эта статья поможет вам совершить прыжок в мир соединителей.

Избранное Любимый 57

Что такое цепь?

Каждый электрический проект начинается со схемы. Не знаете, что такое цепь? Мы здесь, чтобы помочь.

Избранное Любимый 75

Как пользоваться макетной платой

Добро пожаловать в удивительный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить свою самую первую схему.

Избранное Любимый 74

Основы LilyPad: электронное шитье

Узнайте, как использовать токопроводящую нить с компонентами LilyPad.

Избранное Любимый 16

Хотите узнать больше об основных темах?

Полный список основных тем, связанных с электротехникой, см. на нашей странице Engineering Essentials .

Отведи меня туда!

Ищете другие примеры техники пайки при работе с проволокой? Проверьте следующие ссылки ниже для получения дополнительных советов.

• Инструкции | Учебное пособие по пайке: стыковка в линию
• Журнал | Практическое руководство: сращивание проводов в соответствии со стандартами НАСА

Или прочтите этот пост в блоге:

День инженера: любимые инструменты

11 декабря 2014 г.

Избранное Любимый 2

Enginursday: бестелесная кукольная налобная лампа

25 октября 2018 г.

Избранное Любимый 1

Enginursday: поставщики в центре внимания Consolidated Wire

17 января 2019 г.

Избранное Любимый 0

Соединение очень тонких проводов на лодках

Если вы мечтаете о новых светодиодах или морской электронике, вы скоро обнаружите, что запутались в крошечных проводных соединениях, которые кажутся настолько хрупкими, что трудно себе представить какой-либо обжим или разъем, обеспечивающий надежность, которая нам нужна. морские системы. Хотя довольно легко создать надежный обжим или соединение между проводами размера AWG 12 (около 2 мм в диаметре), используемыми для питания многих 12-вольтовых аксессуаров, как только размеры проводов начинают ползти вниз к обычно используемому проводу AWG 22 (около 0,6 мм в диаметре). в кабелях передачи данных и маломощных светодиодах для создания надежных соединений требуются специальные инструменты и методы.

За последние несколько лет морской эксперт Род Коллинз из журнала «Морское руководство» и технический редактор журнала «Practical Sailor» Дрю Фрай оценили различные соединители для небольших проводов, представленные на рынке для журнала «Practicic Sailor». Их отчеты дали морякам список инструментов и методов, которые облегчают соединение тонких проводов и гарантируют, что они останутся соединенными. Ссылки на эти отчеты находятся внизу этой страницы, и вы должны прочитать их, чтобы получить полное представление об этой теме.

Сначала немного предыстории.

Стандарты ABYC

Американский совет по лодкам и яхтам (ABYC) довольно четко указывает, какие соединения допустимы в соответствии с его добровольными рекомендациями, но есть много места для маневра:

электрические соединения без повреждения проводников. Соединения только под пайку не допускаются. Соединитель не может сломать или повредить тонкие жилы.

Металлы, используемые для клеммных шпилек, гаек и шайб, должны быть стойкими к коррозии и гальванически совместимыми с проводником и клеммным наконечником. Алюминий и сталь без покрытия не должны использоваться для шпилек, гаек и шайб.

Концевые соединители должны быть кольцевого или лепесткового типа.

ИСКЛЮЧЕНИЕ: Соединители фрикционного типа могут использоваться на компонентах, если:

1) Цепь рассчитана на ток не более 20 ампер или рейтинг производителя для клеммы, разработанной в соответствии с требованиями UL 310, Электрические быстроразъемные клеммы; или UL 1059, Клеммные колодки, и 2) Падение напряжения от клеммы к клемме не превышает 50 милливольт при протекании тока силой 20 ампер, и 3) Соединение не разъединяется, если в течение одной минуты подвергается удару в шесть фунтов (27 фунтов). Ньютон) сила растяжения в осевом направлении соединителя при первом извлечении. Для сравнения, стандарт, обычно применяемый для домашних электрических систем (UL 486C), составляет 10-25 фунтов для проводных гаек и сращиваний с пружинными зажимами, в зависимости от размера провода, и 30-70 фунтов для клеммных колодок с винтовыми зажимами.

Соединения могут быть выполнены с использованием соединителя проводника нажимного типа с установочным винтом при условии, что используются средства, предотвращающие непосредственное опирание установочного винта на жилы проводника. Некоторые разъемы для шоколадных блоков и DIN-рейки имеют их, а некоторые нет. UL 486A и C, на которые ссылается Береговая охрана, также подчеркивают необходимость защиты жил провода от прямого контакта с винтом.

Типы фитингов

Согласно нашим испытаниям, барьерные блоки (также известные как клеммные колодки) с винтами для соединения кольцевых клемм являются предпочтительным вариантом для соединения нескольких проводов, когда это целесообразно. Соединения легко осматривать, очищать и защищать тонким слоем антикоррозионной смазки. Но этот вариант не всегда самый практичный, особенно с меньшими проводами. В предыдущих отчетах мы рассмотрели плюсы и минусы различных сращиваний и паяных соединений, герметизированных термоусадкой.

Ниже приводится краткий обзор наших обширных исследований в области морской проводки и соединителей, основное внимание в которых уделяется многожильным клеммным фитингам, подходящим для тонких проводов, которые можно использовать как с DIN-рейками, так и без них. Ссылки, указанные ниже, содержат более подробную информацию, а для получения наиболее полной информации по этой и смежным темам с подробными фотографиями загрузите выпуск в формате PDF, в котором отчет был впервые опубликован. (Выпуск в формате PDF находится в архиве полных выпусков журнала «Практический моряк» и представляет собой выпуск ПОСЛЕ первого месяца публикации, который появляется в верхней части каждого онлайн-отчета.)

DIN-рейки. Эти направляющие представляют собой модульную платформу для клеммных блоков. На более новых лодках эти направляющие используются для крепления проводов, разъемов и переключателей. Они обеспечивают компактный и упорядоченный способ организации проводки. Используйте алюминиевые рельсы; тонко оцинкованные рельсы иногда подвергаются коррозии, что затрудняет обслуживание.

Подпружиненные соединения. Распространенный в бытовой 120-вольтовой проводке провод просто зачищается и проталкивается в отверстие. Они рассчитаны только на сплошную проволоку. Они могут соответствовать требованиям, если вы обжимаете контакты на концах проводов, но мы их избегаем. С этой проблемой чаще всего сталкиваются при установке розеток на 120 вольт с использованием каких то розеток бытовых; используйте только розетки с кольцевыми клеммами.

Винтовые клеммные колодки. В эту группу входят так называемые шоколадные блоки, сокращенно от шоколадных блоков, поскольку их можно защелкивать по длине. Если имеется не менее шести винтов, их можно прикрутить к панели двумя винтами. Установочный винт опирается непосредственно на жилы проволоки. Они подходят только для одножильных проводов, что прямо запрещено ABYC. Провода THHN с более грубыми жилами (на 16 AWG больше) выдержат достаточно хорошо, но тонкие инструментальные провода обычно портятся.

Клеммная колодка (также известная как евроблок или шоколадный блок) должна иметь прижимные пластины, чтобы сам винт не давил на провод.

Предпочтительный вариант клеммного блока с винтовыми зажимами включает прижимную пластину. Установочный винт давит на пластину, и пластина фиксирует провод. Там может быть несколько тонких канавок для увеличения трения, но ничего, что могло бы повредить пряди. Для проводов меньше 20 калибра подумайте о том, чтобы аккуратно удвоить конец, если вы не можете получить хороший укус. Они соответствуют требованиям ABYC, если компоненты покрыты оловом и соответствуют требованиям к коррозионной стойкости и гальванической совместимости, которые они обычно выполняют. Может быть допустимо вставлять более одного провода для добавления ответвлений, но только меньшего сечения.

Блоки барьерные. Стандарт для большинства морских применений с использованием проводов типичных размеров, они очень надежны, если провода заканчиваются обжатыми кольцами или удерживаемыми вилочными фитингами. Блоки более высокого качества изготовлены из луженой меди и нержавеющей стали и очень устойчивы к коррозии. Добавляя перемычки, вы можете добавлять ответвления. Использование их с проводами меньшего размера может быть проблематичным, поскольку требует обжима клеммных фитингов.

Рычажные соединители Wago. Они чаще всего используются свободно плавающими в качестве замены проволочных гаек, но их можно монтировать на DIN-рейку с добавлением соответствующего монтажного кронштейна и можно монтировать на панели с помощью соответствующего кронштейна для снятия натяжения. Они работают так же, как веревочная муфта; поднятие рычага поднимает подпружиненный зажим, позволяя легко вставлять даже тонкопроволочные провода. Опускание рычага надежно фиксирует провод на месте. Как и в глушителе, если рычаг снова поднять, провод можно удалить, и их можно использовать снова и снова.

Жесткая пайка концов часто предлагается как способ увеличения долговечности многих из этих типов разъемов, возможно, даже для обеспечения безопасности вставных пружинных разъемов. Это неправда. При высокой механической нагрузке припой деформируется, ослабляя соединение и позволяя обрезать жилы. Если соединение перегреть (и не обязательно до температуры плавления припоя) достаточно его слегка размягчить – провод деформируется и соединение разболтается. Циклически несколько раз, они могут буквально развалиться. Луженая проволока подходит, но не подготавливайте концы проволоки каким-либо образом, кроме скручивания. Обжим штифта на конце провода должен быть последним средством, и мы никогда не видели в этом необходимости на лодке.

Поскольку нет обжима или термоусадки для снятия натяжения, будьте осторожны, поддерживая провода в пределах нескольких дюймов. Мы видели, как из-за вибрации отламывались провода от небольших инструментов.

Пози-замок. Внешне напоминающие такелажные клеммы Sta-loc, мы возлагали большие надежды. Для установки на провод SAE зачистите провод, как указано. Для луженых морских и машинных проводов THHN зачищайте примерно на 1/16 дюйма меньше, чем указано в инструкциях, иначе может быть оголен кусок неизолированного провода. Вставляйте провод, пока он не выйдет примерно на 1/16 дюйма за отверстие. Наденьте наконечник на центральную часть и плотно затяните.

Существуют и другие типы, но они не подходят для многожильного провода. Для получения более подробной информации о различных соединителях, обжимах и соединениях, которые работают, а также о тех, которые не проверяются, ознакомьтесь со следующими тремя отчетами Коллинза и Фрая.

Out Out, краткое описание клемм
Как подключить небольшие провода
Соединения малых проводов, часть II
Термосвариваемые разъемы

расширенная шеститомная электронная книга «Морские электрические системы» исследует все, от правильного заземления систем 120 В переменного тока до «ловли» проводов в узких кабелепроводах, до выбора самых надежных разъемов и кабелей для антенн, установленных на мачте (это не самый OEM-производители лодок используют). Вы также узнаете, какие соединители и антикоррозийные меры обеспечат пуленепробиваемые соединители для мест, которые часто промокают.

7 простых шагов — Боб Вила

Если ваш список дел по дому включает амбициозный проект по электрике своими руками, будь то установка светильника, замена выключателя или прокладка электрических проводов до добавить еще одну розетку в гараж, нужно знать фундаментальный навык сращивания проводов. Изучение того, как правильно сращивать провода, не только обеспечит правильную работу ремонта и модернизации электрооборудования, но, что не менее важно, также обеспечит безопасность вас и вашего имущества. Если вы не уверены, что точно знаете, как сращивать провода, читайте дальше для получения дополнительной информации.

Перед началом сращивания проводов

В следующих инструкциях предполагается, что вы сращиваете два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с заземлением к проводу того же типа и размера. ) Romex — торговая марка провода, предпочитаемого многими электриками, который обычно используется в жилых помещениях. Маркировка, нанесенная на внешнюю изоляцию, «12/2 NMC с заземлением», указывает размер и тип провода — другими словами, это провод 12-го калибра с двумя внутренними изолированными жилами (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.

Примечание : «NMC» — это аббревиатура от неметаллического кабеля, который чаще всего используется в жилых помещениях.

Другие типы провода Romex, используемые в жилищном строительстве:

• Провод калибра 12/3—12 с тремя внутренними изолированными жилами и заземлением, обычно используемый для выключателей и осветительных приборов
• 10/2—10- провод калибра с двумя внутренними изолированными жилами и заземлением, обычно используемый для водонагревателей
• Провод калибра 10/3—10 с тремя внутренними изолированными жилами и заземлением, обычно используемый для электрических сушилок для белья и печи

Следует отметить, что, несмотря на возможность сращивания проводов Romex разных типов, например, от 12/2 до 12/3, никогда не следует сращивать вместе провода разного сечения. Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод. Например, провод 12-го калибра рассчитан примерно на 20 ампер, а провод 10-го калибра — на 30 ампер.

Реклама

Перегрузка провода силой тока, превышающей предусмотренную, может привести к его перегреву, плавлению и, возможно, возгоранию.

СВЯЗАННЫЕ: Лучшие мультиметры для домашних мастеров и профессионалов

Фото: istockphoto.com

Меры предосторожности при сращивании электрических проводов к проводу, который вы хотите соединить. Будьте предельно осторожны при работе с электричеством, так как неправильное обращение с ним может привести к серьезным травмам или даже смерти.

Убедитесь, что питание действительно отключено с помощью вольтметра, устройства, измеряющего электрический ток в проводах. Если вы все еще не уверены, что электричество отключено, выключите главный автоматический выключатель во всем доме.

Дополнительные меры предосторожности, которые необходимо принять перед началом проекта:

• Найти партнера . Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай неблагоприятного стечения обстоятельств.
• Смени обувь . Носите обувь на резиновой подошве, чтобы защитить тело.
• Убедитесь, что помещение сухое . Никогда не работайте с электропроводкой во влажных или влажных условиях.

Как сращивать провода

Если для домашнего проекта требуется сращивание проводов, внимательно и точно выполните следующие действия. Надежное электрическое соединение принесет желаемый результат, например, новый светильник или вентилятор. Однако один неверный шаг может привести в лучшем случае к беспорядку, который необходимо исправить, а в худшем — к катастрофе. Внимательно прочитайте эти инструкции и соберите все необходимое оборудование, прежде чем приступить к работе. Самое главное: если вы когда-нибудь сомневаетесь, позвоните профессионалу.

Инструменты и материалы

• Вольтметр
• Плозослойки электрика
• Связанная коробка
• Крышка для соединения
• Romex проволочный разъем
• Плошки иглы
• Полный список. Винт заземления
• Универсальный нож
• Инструмент для зачистки проводов
• Колпачки для проводов

ШАГ 1: Подготовьте и установите распределительную коробку.

Используйте плоскогубцы электрика или монтажника, чтобы удалить два выбивных отверстия на новой распределительной коробке, в которых будут размещаться и защищаться сращенные провода, а также любые искры, которые могут вызвать пожар, если что-то пойдет не так. Выбивные отверстия вдавливаются в коробку в заранее определенных местах во время производства для легкого удаления.

Объявление

Большинство распределительных коробок являются универсальными и включают выбивные отверстия различных размеров для различных применений и различных калибров проводов. Эта настройка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Вставьте разъем Romex в каждое выбивное отверстие распределительной коробки. Обязательно приобретите соединитель, который соответствует выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра соединяемого провода.

Прикрепите разъем к распределительной коробке с помощью контргайки с резьбой и затяните острогубцами и/или отверткой. Соединители действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Установите распределительную коробку надлежащим образом — многие типы крепятся непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне действия существующего провода.

СВЯЗАННЫЕ: Лучшая изолента для ваших проектов

Фото: istockphoto.com

ШАГ 2: Подготовьте соединители для сращивания проводов.

Проденьте конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним, — через один из разъемов Romex, прикрепленных к коробке. Затяните винты по бокам разъема провода, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

ШАГ 3: Заземлите распределительную коробку.

Вкрутите заземляющий винт в резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет (безопасно возвращает избыточный электрический ток на землю) распределительную коробку в случае короткого замыкания.

ШАГ 4: Зачистите и заземлите провода.

Зачистите примерно 6 дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Канцелярский нож идеально подходит для разрезания и отрезания внешней изоляции, или вы можете использовать кусачки. Снимите защитную бумажную обертку вокруг изолированных проводов и провода заземления.

Реклама

Фото: istockphoto.com

ШАГ 5: Используйте закручивающуюся проволочную заглушку.

Оберните один из оголенных медных заземляющих проводов один раз вокруг винта заземления, прикрепленного к распределительной коробке; Вы должны оставить около 6 дюймов оголенного провода, свисающего за винтом. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй заземляющий провод вместе с прикрепленным заземляющим проводом с помощью плоскогубцев и закрепите соединение с помощью закручивающейся колпачка/гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

amazon.com

СВЯЗАННЫЕ: Лучшие инструменты для зачистки проводов для электрических проектов

ШАГ 6: Скрутите провода вместе.

Используя пару инструментов для зачистки проводов, снимите примерно ½ дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов. Инструмент для зачистки проводов — удобный инструмент для этой задачи, поскольку он предназначен для зачистки проводов самых разных размеров и доступен в большинстве центров по благоустройству дома. Подобно плоскогубцам, этот инструмент имеет острые кромки и заданные режущие точки, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Фото: istockphoto.com

С помощью плоскогубцев скрутите вместе оголенные концы соответствующих проводов из каждой жилы Romex 12/2, белый провод к белому, а черный к черному. Скручивайте их, пока они не будут плотно соединены, и закрепите каждое соединение колпачком/гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Фото: istockphoto.com

ШАГ 7: Закрепите распределительную коробку.

Совместите защитную крышку с крепежными винтами на распределительной коробке и надежно затяните с помощью отвертки.

Заключительные мысли

Знание того, как сращивать провода, поможет вам сэкономить время и деньги на многочисленных проектах по электроснабжению и освещению в доме. Однако, если вы опасаетесь работать с электричеством или вам не хватает базовых знаний в области электротехники, не стесняйтесь нанять лицензированного электрика для своего проекта.

Advertisement

Хотя наем электрика может обойтись вам не менее чем в 50 долларов в час, это небольшая плата за защиту вашей семьи и имущества от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Часто задаваемые вопросы о подключении электрических проводов

В. Можно ли сращивать провода без распределительной коробки?

Технически да, но крайне маловероятно, что сращивание проводов без распределительной коробки допустимо по СНиПам и к тому же небезопасно, поэтому функционально этого делать не следует.

В. Сколько проводов можно связать вместе?

Это зависит от размера используемых проводов, размера колпачков/гаек для проводов и местных строительных норм и правил. На упаковке гаек, которые вы используете, будет указана информация о количестве проводов различных размеров, которые они вмещают. Или вы можете найти вставные разъемы, поддерживающие различное количество проводов.

В. Сколько раз можно сращивать провод?

Ограничений нет, при условии, что вы правильно выполняете соединения и размещаете их в доступной и желательно металлической распределительной коробке. Однако предостережение: каждое соединение может привести к сбою, поэтому чем меньше соединений, тем меньше вероятность возникновения проблем.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найдите профессионалов сейчас

+

Как сращивать провода электрических цепей

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

 Ель / Марго Кавин

Обзор проекта

Очень многие электрические проекты требуют, чтобы вы соединили (соединили) провода цепи вместе. Иногда это происходит в коробках с приборами, но также может происходить везде, где вы хотите разветвить цепь на два или более направления. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект включает в себя выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ, когда вам нужно работать с проводами.

Изучение техники сращивания позволит выполнять бесчисленное количество проектов, которые улучшат ваше жилое пространство, таких как перемещение розетки или светильника, удаление стены, отделка подвала или укрощение свисающих проводов, которые неправильно подключены.

Изготовление сращивания проводов не является сложной техникой. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт базового ремонта электрооборудования.

Показанный здесь проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стенных полостей. В противном случае процесс ловли тросов сделает проект более сложным и трудоемким.

Смотреть сейчас: Как соединить электрические провода

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Электрические соединения никогда нельзя оставлять отдельно в полости стены или потолка. Вместо этого все соединения должны находиться в утвержденной распределительной коробке или электрической коробке приспособления. Сама коробка должна оставаться доступной и не может быть скрыта за гипсокартоном или другими строительными материалами, которые потребуют удаления, чтобы добраться до коробки. Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и удерживая искры и огонь , если что-то пойдет не так. Хотя на первый взгляд распределительные коробки могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать, и они сделают вашу работу более безопасной.

Наконечник

Распределительные коробки бывают пластиковыми и металлическими. Некоторые электрики предпочитают прочность металлических коробок, но если вы используете металлическую распределительную коробку, помните, что ее нужно будет подключить к системе заземления с помощью заземляющего провода косички. Один конец косички сгруппирован с заземляющими проводами цепи, а другой конец прикручен непосредственно к металлической коробке. Для пластиковых распределительных коробок не требуется заземляющий провод.

Демонстрируемый здесь метод представляет собой правильный способ сращивания электрических проводов с использованием одобренных UL соединителей проводов, соединенных внутри одобренной электрической коробки. Эти соединители могут быть знакомыми накручиваемыми гайками или вставными соединителями нового типа. Этот метод одобрен Национальным электротехническим кодексом (NEC). Ни в коем случае нельзя использовать старый неофициальный метод сращивания проводов с помощью изоленты.

Ель / Марго Кэвин

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Кабельный рыхлитель
• Инструмент для зачистки проводов
• Молоток
• Отвертка
• Плоскогубцы
• Аккумуляторная дрель с отверткой
• Удлинитель сверла (при необходимости)

Материалы

• Металлическая распределительная коробка с крышкой
• Кабельные зажимы для коробки
• Соединители проводов, одобренные UL
• Шурупы для крепления коробки
• Заземляющий провод косички

1. Удаление внешней оболочки кабеля

   Убедитесь, что вы соединяете два одинаковых кабеля. Кабели должны совпадать с точки зрения сечения проводов и количества отдельных проводников в кабеле. Современная проводка (до 50 лет или около того) будет иметь калибр и количество проводов, напечатанных на внешней оболочке кабеля. Например, кабель с маркировкой «Заземление 12/2 Вт» содержит два изолированных проводника калибра 12 плюс заземляющий провод из неизолированной меди.

   Во-первых, обнажите отдельные проводники внутри жесткой внешней пластиковой оболочки, используя кабельный рыхлитель, чтобы разрезать оболочку. Не используйте канцелярский нож, так как вы рискуете порезать отдельные провода. Вставьте кабель в отверстие в рыхлителе кабеля, пока он не окажется примерно в 6 дюймах от конца кабеля. Слегка сожмите стороны рыхлителя вместе и снимите инструмент с конца кабеля, чтобы разрезать оболочку.

   Обрежьте отрезанную часть оболочки и бумажного наполнителя режущими губками на инструменте для зачистки проводов или канцелярским ножом.

   Ель / Марго Кэвин

2. Зачистить изоляцию от проводников

   Каждый токопроводящий провод в кабеле, за исключением провода заземления, будет покрыт пластиковой изоляцией с цветовой маркировкой. Используйте инструмент для зачистки проводов, чтобы удалить около 1/2 дюйма этой изоляции с каждого провода. Инструмент для зачистки имеет прорези, соответствующие разным сечениям проводов; используйте слот, который соответствует проводам в вашем кабеле.

   Ель / Марго Кэвин

3. Осмотрите кабели

   Проверьте проводку на обоих кабелях на наличие любых признаков повреждения, таких как порезы, погрызы или сгоревшая изоляция или надрезанная проводка. Когда оболочка кабеля и изоляция проводов подготовлены должным образом, примерно 6 дюймов провода должны выступать за край оставшейся оболочки, а отдельные провода должны быть зачищены и сглажены, а не надрезаны.

   Ель / Марго Кэвин

4. Удаление заглушек из распределительной коробки

   С помощью отвертки и молотка ослабьте два противоположных выбивных диска из распределительной коробки. Используйте плоскогубцы, чтобы поддеть и полностью удалить диски. Часто приходится несколько раз качать диск вперед-назад, прежде чем он освободится. Утилизируйте диски.

   Ель / Марго Кэвин

5. Прикрепите кабельные зажимы к распределительной коробке

   Пластиковые кабельные зажимы обычно просто защелкиваются в выбивных отверстиях в коробке. Для металлических кабельных зажимов сначала снимите стяжное кольцо с резьбой, затем вставьте зажим через выбивное отверстие. Навинтите зажимное кольцо обратно на зажим изнутри коробки и с помощью плоскогубцев надежно затяните кольцо. Не поворачивайте слишком сильно, иначе вы можете сломать зажим.

   Ель / Марго Кэвин

6. Вставьте кабели

   Вставьте по одному кабелю в каждую выемку распределительной коробки через зажим. Убедитесь, что кабель ровно лежит на зажиме — если вы случайно повернете его боком, вы рискуете повредить кабель. Оболочка кабеля должна выходить за зажим в коробку на 1/4–1/2 дюйма. Пластиковые кабельные зажимы обычно имеют язычок, который вы принудительно закрываете, чтобы зажать кабель. При использовании металлических зажимов затягивайте винты на зажиме, пока кабель не будет надежно зажат.

   Ель / Марго Кэвин

7. Прикрепите коробку и крышку

   Распределительная коробка имеет отверстия сзади и по бокам, чтобы вы могли привинтить ее к деревянному каркасу. При необходимости вы можете прикрепить к дрели удлинитель биты, который поможет вам закручивать шурупы, не повреждая провода. Убедитесь, что коробка надежно прикреплена к элементу каркаса на глубине, позволяющей надежно установить накладку на коробку после того, как будет установлена ​​готовая поверхность стены или потолка. Например, если стена будет отделана гипсокартоном толщиной 1/2 дюйма, передний край коробки должен выступать на 1/2 дюйма за переднюю поверхность стойки. Это гарантирует, что коробка будет вровень с готовой поверхностью стены.

   Ель / Марго Кэвин

8. Соединение проводов

   Используя утвержденные соединители проводов, соедините проводники с одинаковыми цветами изоляции.

   При использовании стандартных проволочных гаек некоторые электрики предпочитают сначала скручивать провода плоскогубцами, а затем накручивать проволочные гайки на концы проводов. Однако некоторые производители проволочных гаек предписывают просто соединить два параллельных провода, а затем накрутить проволочную гайку на оголенные концы проводов по часовой стрелке. Как бы вы это ни делали, провода должны быть подсоединены достаточно надежно, чтобы они не высвободились из гайки, когда вы будете тянуть за них. В нижней части проволочной гайки не должно быть оголенного провода. Некоторым электрикам нравится оборачивать петлю или две электроизоляционной ленты вокруг основания проволочной гайки и проводов, чтобы усилить соединение проводов.

   Другим типом утвержденного соединителя проводов является соединитель с нажимной посадкой. С этими соединителями вы просто вставляете оголенный конец провода в гнездо на соединителе.

   Неизолированные медные провода заземления цепи также должны быть соединены вместе в коробке с помощью утвержденного разъема. Для металлических электрических коробок подсоедините третью косичку заземления (из оголенной меди или с зеленой изоляцией) к двум оголенным медным проводам заземления цепи, используя соединитель для проводов. Затем свободный конец пигтейла соединяется с резьбовым отверстием на металлической коробке с помощью зеленого винта заземления. Этот метод заземляет электрическую коробку и повышает безопасность цепи.

   После завершения соединений и отделки поверхности стены или потолка вокруг коробки надежно прикрепите накладку. Некоторые накладки имеют матовую поверхность, что позволяет их красить.

   Ель / Марго Кэвин

Как провести электрический провод через готовые стены

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Что делать с небезопасной электропроводкой . Колледж Койн.

12 лучших соединителей проводов для соединения одножильных и многожильных проводов

Если вы все еще используете гайку для соединения силовых кабелей, то самое время узнать о рычажном соединителе проводов. Это новый и простой способ сращивания кабелей, где соединители проводов позволяют безопасно и надежно соединять электрические провода в два простых шага.

Вы также узнаете, как найти наилучшие разъемы для проводов, соответствующие вашим потребностям. Двенадцать элементов ниже — это лучшие электрические разъемы, которые я использовал ранее. Вы также сможете увидеть плюсы и минусы каждого разъема провода в каждом обзоре.

Но перед этим, вот три основных момента, которые вы должны учитывать при выборе проводных соединителей.

• Соответствие стандартам безопасности продукции: Первое, на что следует обращать внимание при выборе проводного соединителя, — это его соответствие стандартам безопасности продукции. Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящие через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранная вами марка соединителя должна соответствовать требованиям и быть сертифицирована несколькими организациями по безопасности продукции.
• Типы соединителей: На рынке доступны различные типы соединителей. Есть разъемы трубчатого типа для соединения только двух проводов. Вы также можете найти разъемы T-tap для соединения трех проводов. А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
• Необходимые инструменты: Для каждой марки разъема требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для некоторых обжимных разъемов проводов требуется обжимной инструмент. Есть также несколько соединителей проводов без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные разъемы, вот двенадцать лучших марок и моделей, которые я использовал в своих проектах. Вы также должны проверить руководство по покупке после обзоров.

СОДЕРЖАНИЕ

• Лучшие обзоры проволочных разъемов
  • 1. Коннектиры HTCelle Lever проволоки
  • 2. Connector Elecfun Splice Cunector
  • 3. Ticonn T TAP Connectors
  • 4. Kuecece Spelder Skeer Sealder Connectors
  . 5. Водонепроницаемый соединитель Amlits
  • 6. Термоусадочные соединители Qibaok
  • 7. Термоусадочные соединители Sopoby под пайку
  • 8. Термоусадочные соединители TICONN
  • 9. Быстроразъемные клеммы Nilight
  • 10. Соединители проводов Brightfour HPL4 EX 10033
  • Соединители
  • 12. Термоусадочные стыковые соединители AIRIC
• На что обратить внимание при покупке соединителей для проводов
• Как соединить три провода вместе
• Вставные соединители лучше, чем гайки
• Все ли соединители проводов изолированы
• Все типы проводных работ с каждым соединителем
• Заключение

Лучшие обзоры соединителей проводов

1. Соединители проводов HTCELLE Lever

Соединители Lever to HTCELLE использовать для тех, кто плохо знаком с проектами DIY. Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединить два и более провода одним нажатием. Он также очень многоразовый, идеально подходит для создания временных проводных соединений. 9№ 0003

Высококачественные пружинные зажимы и медные коннекторы обеспечивают надежный захват и надежное электрическое соединение. Вы также можете увидеть, правильно ли разъем соединяется с вашим проводом, благодаря его прозрачной крышке.

Но лучше всего то, что к этому разъему подходят практически любые провода. Мы можем использовать одножильные электрические провода и тонкопроволочные кабели, если они имеют калибр от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида проводки.

Кроме того, разъем устойчив к коррозии и старению, что обеспечивает его долгий срок службы. Я использовал этот пакет для соединения проводов год назад, и я не видел проблем до сих пор.

Тем не менее, я рекомендую еще немного зачистить провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Pros

• Для использования этого разъема для подключения двух или более проводов не требуются инструменты
• Многоразовый и творческий соединитель, позволяющий выполнять временные соединения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
• Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
• Совместим как с многожильными, так и с одножильными проводами от 12 до 24 AWG
• Устойчивость к коррозии и старению

Минусы

• Провод должен быть зачищен больше, чем обычно

Коннектор HTCELLE отлично подходит для временного применения благодаря возможности повторного использования. Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2.

Обжимной соединитель ELECFUN

Всякий раз, когда мне нужно соединить кабели в ограниченном пространстве, я думаю об этом обжимном соединителе. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для своей автомобильной клеммы для проводов. Он оснащен высококачественными трубками из латуни и ПВХ, что гарантирует, что наш подключенный провод не отсоединится, даже если он будет подвергаться постоянной вибрации автомобиля.

Обжимной соединитель ELECFUN поставляется в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию с фиксатором провода, поэтому каждый может вставить провод нужной длины. С помощью этого стопора мне не придется беспокоиться о разбалансировке соединения проводов.

Этот обжимной соединитель имеет широкий спектр применения. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие. Я уверен, что этот обжимной соединитель прошел несколько тестов на безопасность продукта.

Однако, как следует из названия, для использования этого обжимного соединителя необходимо иметь обжимной инструмент. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого соединителя рекомендуется иметь под рукой инструменты для обжима.

Pros

• Высококачественная трубка из латуни и ПВХ обеспечивает прочную фиксацию и отличное соединение
• Легко определить нужный размер благодаря трем различным цветам
• С конструкцией упора для проволоки, которая позволяет пользователям вставлять провода нужной длины
• Широкий спектр применения, можно использовать в автомобильных или домашних проектах
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей проводов

Я настоятельно рекомендую эти автомобильные обжимные соединители для соединения проводов. Пока у меня есть обжимной инструмент, я гарантированно получаю чистое соединение, которое подойдет практически в любом месте.

3. Разъемы TICONN T для проводов

Для подключения проводов без резки, зачистки и пайки кабелей покупатели могут использовать TICONN T разъемы для проводов. Этот разъем позволяет нам иметь доступные ответвители для проводов, чтобы быстро и без усилий прокладывать электрические линии.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой может установить это одним щелчком мыши. После этого у пользователей теперь есть проводное подключение, к которому они могут быстро и легко подключаться и отключаться.

Гибкий медный корпус высшего качества внутри разъема обеспечивает превосходный контакт проводов при постукивании. Кроме того, он имеет корпус из термостойкого пластика, который выдерживает до 221 градуса по Фаренгейту. Это означает, что его можно устанавливать в электронные системы, требующие устойчивости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий выбор опций. Я могу выбирать между одним, 120, 360 и даже 480 наборами электрических разъемов, каждый из которых имеет три разных размера. Это означает, что каждый может заказать только то, что ему нужно, тем самым уменьшая потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Обратите внимание, однако, что быстроразъемный разъем иногда может немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отключиться, что приведет к потере соединения.

Pros

• Легко вставляется в любой провод для быстрой и безопасной установки
• Медный корпус премиум-класса для превосходного контакта
• Стойкость к высоким температурам выдерживает до 221 градуса по Фаренгейту
• Доступны в разных объемах — каждый комплект также содержит три разных размера
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Тем, у кого есть проект по отводу проводов, я настоятельно рекомендую этот T-образный разъем Ticonn для проводов. Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Просто помните, что нельзя устанавливать его в шаткой среде.

4. Проволочные соединители Kuject с пайкой

Проволочные соединители Kuject с пайкой всегда были превосходным продуктом морского класса. Он имеет припойное кольцо, которое обеспечивает надежное соединение после расплавления. В то же время клей-расплав обеспечивает водостойкое покрытие и является причиной того, что он соответствует морскому классу.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод. Я также вижу кольцо припоя, поэтому я уверен, что кольцо припоя полностью расплавилось, когда я устанавливаю проводной разъем. Его прозрачность также позволяет мне хорошо видеть сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам определить нужную трубу, просто взглянув на цвет, что экономит время при установке.

Единственным недостатком этого электрического соединителя является то, что кольцо припоя трудно расплавить. Вам понадобится высокотемпературная тепловая пушка, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку еще до того, как кольцо припоя начнет нагреваться.

Pros

• Кольцо припоя обеспечивает надежное соединение при расплавлении
• Клей-расплав обеспечивает водостойкость после установки
• Прозрачная трубка дает нам хороший обзор для проверки соединения внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубки с цветовой маркировкой для легкого распознавания размера трубок

Минусы

• Для расплавления кольца припоя во время установки требуется термофен

Этот разъем для пайки идеально подходит для тех, кто работает с электропроводкой. Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Тем не менее, вам понадобится горячая тепловая пушка, чтобы установить это.

5. Водонепроницаемый соединитель для проводов Amlits

Людям, которые выполняют много электромонтажных работ, особенно тех, которые требуют соединения и сращивания проводов, стоит рассмотреть водонепроницаемый соединитель Amlits. Он поставляется в количестве 200 штук, с возможностью увеличения, что делает его достаточным для нескольких проектов подключения проводов.

Эта упаковка содержит стыковые соединители. Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы «папа» и «мама». Производитель также включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, этот предмет поставляется с надежной коробкой для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или храню дополнительные разъемы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем изготовлены из высококачественной меди. Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложным. Размеры разъемов меньше, чем ожидалось. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Pros

• Имеет 200 штук разных коннекторов
• Опция для нескольких типов электрических соединителей для различных применений
• Водонепроницаемый разъем можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться в порядке
• Медь премиум-класса обеспечивает превосходную электропроводность

Минусы

• 9Разъемы 1245 маленькие, и с ними может быть сложно работать с
.

В целом, этот элемент рекомендуется, если у вас несколько проектов. У него достаточно разъемов для электрических клемм, чтобы обеспечить все наши небольшие проекты или даже один большой.

6. Соединители для термоусадочных проводов Qibaok

Этот комплект соединителей для термоусадочных проводов Qibaok имеет коэффициент усадки 3:1, обеспечивая надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературной тепловой пушки или даже зажигалки после обжима провода в вашем приложении.

Медный корпус обеспечивает надежный захват после правильного обжатия провода. В то же время гибкая отделка обеспечивает стабильное и превосходное соединение. Это означает, что я могу согнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001:2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для бытового и коммерческого использования.

Он также использует различные цветовые коды для своей линейки проводов с подходящим номером AWG, отпечатанным на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять оттиски вручную, чтобы убедиться, что они имеют правильный.

Однако кажется, что Qibaok может улучшить доставку своей продукции. Один покупатель сообщил о получении контейнера со сломанной крышкой. К счастью, разъемы внутри не пострадали.

Pros

• Высокий коэффициент усадки 3:1 обеспечивает качественную герметизацию
• Можно установить с помощью низкотемпературного фена или зажигалки
• Прочный медный корпус надежно удерживает провод при обжатии
• Высокоэластичная трубка сохраняет стабильную и превосходную производительность даже в согнутом состоянии
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая маркировка для облегчения работы с широким набором калибров

Минусы

• Контейнер может быть поврежден при доставке

Этот продукт является одним из лучших комплектов разъемов для проводки, обеспечивающих безопасное соединение. Кроме того, его соответствие международным стандартам безопасности в отношении электробезопасности гарантирует покупателям, что этот продукт безопасен в использовании.

7. Соединители Sopoby с термоусадочной пайкой

Соединители Sopoby с термоусадочной трубкой — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных приложений с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает коррозионно-стойкую отделку и повышает водонепроницаемость. Это также позволяет мне использовать это устройство в помещении или на улице, даже если провод подвергается воздействию элементов.

Коэффициент усадки 2:1 гарантирует, что наш кабель останется гибким после применения. Упаковки также бывают разных размеров: 10 шт. для калибров от 10 до 12 AWG, 40 шт. для калибров от 14 до 16 AWG, 40 шт. для калибров от 18 до 22 AWG и 30 шт. для калибров от 24 до 26 AWG.

Кроме того, советы и рекомендации, прикрепленные к крышке коробки, очень полезны, особенно для тех, кто впервые использует соединитель для пайки. Он также удобен в установке, так как для его нанесения нам понадобится только тепловая пушка.

Однако, несмотря на простоту установки, процесс герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы вы могли время от времени давать отдых руке.

Pros

• Может выдерживать напряжение до 600 вольт, что делает его пригодным для высоковольтных приложений
• Конструкция с двойными стенками предотвращает коррозию и повышает водонепроницаемость
• Коэффициент усадки 2:1
• Доступны различные размеры для кабелей с различными размерами AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только термофен

Минусы

• Процесс запаивания кольца может занять слишком много времени по сравнению с другими соединителями

Для профессионалов-электриков, работающих с высоковольтными электрическими системами, этот соединитель для пайки является отличным выбором. У него максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3:1 и активируемое нагреванием уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

С этим набором можно делать многое, так как он включает в себя четыре различных контактных шпильки и пять разъемов в одном комплекте. Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот соединитель для проводов имеет толстые медные втулки, которые обеспечивают надежный захват и меньше нагреваются при сильном токе электричества. Между тем, его полупрозрачная термоусадочная трубка быстро усаживается с помощью мини-фена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за небольшой промежуток времени с меньшей усталостью рук.

Тем не менее, я замечаю, что защелки его удобного прозрачного футляра хлипкие. Они могут легко сломаться или ослабнуть, поэтому вам нужно быть особенно осторожным при открытии. Это делается для того, чтобы замки не портились.

Pros

• Конструкция с двойными стенками и коэффициентом усадки 3:1
• Соединитель может быть установлен под землей или в транспортных средствах морского типа
• Включает различные типы контактных шпилек и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный корпус обеспечивает надежный захват и меньший нагрев
• Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

• Защелки ящика для хранения могут легко сломаться; необходимо соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения. Я могу установить эти электрические разъемы в любом месте, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Клеммы для быстрого сращивания Nilight

Как следует из названия, клеммы для быстрого сращивания Nilight позволяют пользователям мгновенно подключать провода для сращивания. Можно даже безопасно установить это, не перерезая исходный кабель. Это связано с его способностью к самозачистке, когда вам не нужно снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надлежащий захват и фиксацию провода источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем я не получу короткого замыкания. Кроме того, его высококачественный механизм блокировки обеспечивает надежную блокировку, независимо от того, какое приложение мы используем.

Как и любой другой разъем, этот Т-образный проводной наконечник имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка делится поровну на одинаковое количество по 20 штук для каждого сечения кабеля. Одной коробки достаточно для моих многочисленных проектов с разными размерами проводов.

Одним из основных недостатков этого предмета является то, что он не предназначен для морского применения. Не рекомендуется для применений, подверженных воздействию воды и других влажных сред. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в соединение, что приведет к короткому замыканию.

Pros

• Быстрая и безопасная установка без зачистки
• Соединители имеют толстый внутренний сердечник из луженой меди для максимальной проводимости
• Высококачественный запорный механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой маркировкой позволяет легко идентифицировать пару разъемов
• Универсальный комплект из 20 штук каждого размера, разделенный поровну, идеально подходит для многочисленных проектов электромонтажа

Минусы

• Не подходит для морского применения, не рекомендуется для любого применения, связанного с водой

Как правило, этот набор клемм для быстрого сращивания настоятельно рекомендуется тем, кто хочет избежать зачистки проводов. Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Проводные соединители Brightfour

Если мне нужен прочный способ соединения проводов, мне подойдут проводные соединители Brightfour. В этом проводном соединителе используется высококачественный пластик с более толстыми стенками, и он обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, оставаясь при этом легким для монтажника.

Этот разъем небольшой и компактный, что позволяет разместить его практически в любом месте. Он идеально подходит для проектов, которым требуется только низкое напряжение, например, электромонтажные работы со светодиодами и аккуратный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне при визуальном осмотре моего провода.

Кроме того, клиенты могут выбирать между электрическими разъемами I-типа и T-типа. Каждый может выбрать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли купить только то, что нам нужно. Нам не нужно иметь неиспользуемые разъемы, если нам не нужен разъем T-типа или I-типа.

Однако из-за своих премиальных функций он также намного дороже, чем другие встроенные соединители для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Pros

• Высококачественные разъемы обеспечивают надежное соединение
• Обеспечивает простое подключение проводов
• Компактный размер позволяет размещать провода практически в любом месте
• Подходит для низковольтных установок и установок, которые должны выглядеть чистыми
• Прозрачная поверхность отлично подходит для проверки проволоки
• Доступен с I-образным, Т-образным или сочетанием обоих типов соединителей

Минусы

• Дороже, чем другие встроенные соединители проводов

Очень рекомендую рассмотреть этот проводной разъем Brightfour. Он удобен в использовании и не будет легко ослабляться. Он идеально подходит для соединения как больших, так и маленьких проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные соединители HELPLEX для сращивания

Я искал инструменты для закручивания гаек для своего домашнего проекта электропроводки, когда мой друг порекомендовал этот соединитель для сращивания Helplex. Я могу использовать этот разъем в своем освещении, электричестве или даже в домашней розетке, если он имеет размер от 24 до 12 AWG.

С этой опцией пользователям не нужно беспокоиться об идеальной длине зачистки провода. Этот разъем поставляется с меркой на его стороне, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых слота — один спереди, а другой под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Его прозрачная крышка имеет отличное качество сборки и дает хороший обзор его проводника. Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции, этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот разъем для сращивания предназначен для домашней электропроводки, но не подходит для использования вне помещений. Тестовые отверстия открыты, поэтому вода может попасть через них и вызвать короткое замыкание.

Pros

• Широкий диапазон применения проводов позволяет нам использовать его для линий от 24 до 12 AWG
• С боковой индикацией необходимой длины зачистки проводов
• С двумя доступными тестовыми слотами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводников
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Не применяется для наружного применения

Тем, кто все еще использует изоляционную ленту или проволочные гайки в своей домашней электропроводке, проверьте и попробуйте этот разъем для сращивания. Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Термоусадочные стыковые соединители AIRIC

Этот электронный разъем лучше всего подходит для автомобильных клемм, особенно в жилых автофургонах. Эти всепогодные автомобильные разъемы для проводов позволяют мне использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, внутренняя подкладка, активируемая нагреванием, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, благодаря чему эти проволочные стыковые соединители легко усаживаются. Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать горячую тепловую пушку.

AIRIC также использует высококачественный медный сердечник в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при одновременном снижении тепловыделения. Он также имеет внутреннюю структуру проволочного упора, помогающую нам вставлять наши кабели на нужном расстоянии.

Единственное, что мне не нравится в этом водонепроницаемом комплекте автомобильных разъемов для проводов, — это ограниченное количество трубок для кабелей 12–10 AWG. Каждый пакет содержит только десять коннекторов для этой линейки, чего может быть недостаточно для крупных проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электропроводами, этого должно быть достаточно для их нужд.

Pros

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Подкладка, активируемая при нагревании, делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефинового материала, что обеспечивает ее высокую усадку
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный поток электричества
• Не выделяет много тепла
• Фиксатор проволоки обеспечивает правильное введение обоих концов проволоки для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых разъемов для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я использовал. Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при воздействии воды.

На что обращать внимание при покупке соединителей проводов

Всякий раз, когда я собираюсь купить какой-либо инструмент, я обычно сначала смотрю на марку. Однако, когда дело доходит до лучшего соединителя проводов, бренд не так важен. Пока разъем соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие или сертификация стандартам безопасности продукции

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия. Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

• Типы разъемов

На рынке представлено множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов, Т-образные соединители, соединители для сращивания и термоусадочные соединители.

Вы можете просмотреть текущую систему, чтобы определить, что вам нужно. Это для автомобильных приложений? Или для вашего дома? Вам нужно установить его на постоянной основе? Должен ли он быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком, чтобы получить лучший совет.

• Необходимые инструменты

Для установки некоторых соединителей требуется обжимной инструмент, а для некоторых используется фен. Некоторым соединителям требуются оба инструмента для обеспечения правильного соединения, а некоторым вообще не нужны инструменты. Вот почему важно, чтобы вы сначала определили, что вам нужно, прежде чем приступать к проекту установки.

Если у вас есть полный набор инструментов, как у профессионала, вам может не понадобиться это учитывать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Для правильной установки некоторых разъемов даже требовались специальные инструменты.

• Материал, используемый в качестве внутреннего разъема

Это относится к материалу сердечника, который разъем использует для проведения электричества. Он сделан из меди или латуни премиум-класса? Существует ли припойное кольцо, обеспечивающее хорошее соединение после установки? Крайне важно, чтобы вы знали этот материал, чтобы обеспечить отличный электрический поток в вашей системе.

• Размеры в комплекте

Вы должны это знать, потому что не все пакеты предоставляют одинаковое количество соединителей. Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование для проектов, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше соединителей, чтобы не исчерпать их, пока вы находитесь в процессе установки.

Как соединить три провода вместе

При обычном способе соединения двух или более проводов можно использовать проволочные гайки. Однако гораздо проще использовать трехжильный разъем.

Вы можете использовать трехжильный разъем, в котором нужно просто зачистить конец провода и вставить его в разъем. В качестве альтернативы вы можете использовать Т-образный разъем для проводов, в который вы просто вставляете провод и запираете его крышку.

Вставные соединители для проводов лучше, чем гайки для проводов

Вставной соединитель для провода и гайка для провода обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей техники зачистки проводов и сращивания для обеспечения хорошего соединения. С другой стороны, вставные соединители для проводов проще в установке.

Вставные разъемы для проводов вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое. Тем не менее, основным преимуществом проволочных соединителей перед проволочными гайками является простота их установки. Но при правильной установке оба обеспечат безопасное и надежное соединение.

Все разъемы проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный проводной разъем и клеммный тип, в основном используемый для проводных линий, которым не грозит короткое замыкание при прикосновении.

Эти неизолированные соединители и клеммы также дешевле по сравнению с изолированными клеммами. Однако использование соединителя изолированного провода намного безопаснее, чем соединителя неизолированного провода. У него есть трубка, закрывающая отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполнять все виды работ с проводами с каждым соединителем

Большинство соединителей подходят для любых проводов, но некоторые соединители не рекомендуется использовать с тонкожильными проводами. Некоторые обжимные соединители могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод движется или вибрирует.

Заключение

Использование изолированных соединителей для проводов в настоящее время является более простым и быстрым способом подключения провода. Имеется соответствующий разъем для подключения одножильного провода, многожильного провода или того и другого.

Если вы хотите найти наилучшие соединители проводов для вашего приложения, вам следует взглянуть на свою систему. Если вы не уверены, вы можете ознакомиться с критериями, которые у меня есть, или спросить лицензированного электрика о вашем конкретном плане.

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower.
