Споттеры — это удобное и простое в использовании электрооборудование, предназначенное для выполнения точечной сварки. Основное назначение таких аппаратов — это рихтовка и кузовной ремонт кузовных элементов автомобилей, а также использование в быту при выполнении отделочных и строительных работ. Изготовление таких инструментов не представляет особой сложности, поэтому при наличии качественного чертежа для сборки споттера выполнить всю необходимую работу под силу каждому из нас.

По своей конструкции самодельный споттер для рихтовки кузовных элементов отдалённо напоминает инверторные аппараты, предназначенные для точечной сварки. За счёт использования различных сменных рабочих насадок такие агрегаты отличаются универсальностью в использовании, благодаря возможности гибкой регулировки тока можно выполнять качественную сварку различных металлов.

Наибольшей популярностью на сегодняшний день пользуются инверторные споттеры, которые сочетают компактные габариты, обеспечивают качественный сварочный ток, а благодаря простоте конструкции их с легкостью можно выполнить самостоятельно. Необходимо лишь использовать качественные компоненты, а всю работу выполнять по имеющейся схеме сборки такого инструмента.

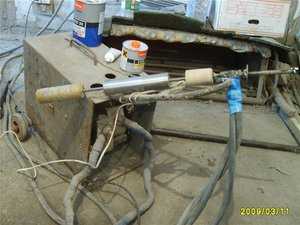

Самодельные споттеры

Простота конструкции позволяет все работы выполнить самостоятельно даже при начальных знаниях в области радиоэлектроники. Выбирая конкретную схему изготовления такого оборудования, рекомендуем вам опираться на следующие характеристики сварочного аппарата:

• сила тока на входе — 30 ампер;
• показатель потребляемого напряжения — 220 вольт;
• рабочий показатель силы тока — 250 ампер.

С помощью полуавтоматического импульсного споттера можно выполнять точечную сварку тугоплавких металлов, что позволяет применять такое оборудование для ремонта автомобилей, а также в быту при выполнении строительных и ремонтных работ. Отличная производительность таких устройств позволяет использовать самодельные споттеры при выполнении больших объемов работ.

Сварочный аппарат для точечной сварки включает следующие составные элементы:

• корпус устройства;
• аккумулятор;
• блок питания;
• силовой блок;
• драйверы для силовых ключей.

Имея базовые понятия по изготовлению такого оборудования и простейший опыт чтения схем сварочных аппаратов, можно с легкостью выполнить споттер, который будет иметь отличные эксплуатационные характеристики. Соответственно, даже таким простейшим оборудованием можно будет осуществлять качественную точечную сварку тугоплавких металлов.

Материалы и инструменты для работы

От правильности выбора материалов и инструментов напрямую зависит качество выполняемой работы. Именно поэтому следует приобретать и использовать исключительно качественные микросхемы и другие компоненты, которые потребуются для изготовления такого оборудования.

Для изготовления споттера для кузовного ремонта своими руками потребуется следующее:

• листовой металл;
• элементы для изготовления электронных схем;
• медные провода и полосы;
• термобумага для изоляции;
• стеклоткань;
• слюда и текстолит;
• небольшие отвёртки;
• паяльник для работы с микросхемами;
• нож и ножовка по металлу.

Оборудование, которое используется в быту, предназначено для работы с напряжением 220 вольт. Впрочем, в интернете можно с легкостью найти схемы изготовления таких мощных промышленных споттеров, которые будут работать в трехфазной сети с напряжением в 380 вольт. Если говорить о преимуществах использования бытовых споттеров, то можем отметить их качественный сварочный ток, простоту конструкции, надежность, легкость работы и высокий КПД. Даже не имея соответствующего опыта работы точечной сварки, можно с легкостью использовать споттеры, которые обеспечивают качественное соединение металлов.

Изготавливаем питание и силовую часть

Именно от качества получаемого аппаратом электротока напрямую зависит беспроблемность эксплуатации такого оборудования. Поэтому правильности изготовления блоков с питанием следует уделить особое внимание. Основой питания станет трансформатор, который выполняют с тремя или четырьмя обмотками.

• Для выполнения первой обмотки вам потребуется проволока 0,3 миллиметра диаметром, из которой выполняют около 100 витков.
• Второй контур включает 15 витков и выполняется из толстой миллиметровой проволоки.
• Внешний третий корпус сделан из 20 витков проволоки 0,3 миллиметра диаметром.

Непосредственно к питанию подключается реле, на которое подается напряжение в 25 вольт. Чтобы понизить напряжение используют резисторы, понижающие электроток и отвечающие за преобразование переменного тока в постоянный уже на выходе из блока питания.

Диодный мост, который является промежуточным звеном между блоком питания и силовой частью, отвечает за преобразование электротока и снижение его мощности.

Необходимо будет также продумать охлаждение блока питания, для чего используемые транзисторы и диоды устанавливают на компьютерных радиаторах или же монтируют вентиляторы и кулеры от блока питания старого ПК.

Используемый силовой блок у споттера одновременно снижает напряжение и увеличивает силу тока. Изготовить такой силовой блок инвертора можно из двух сердечников, которые изолируются при помощи газетной бумаги. Обмотку выполняют медной полосой, толщина которой составляет приблизительно 0,25 миллиметра.

Использовать для обмотки сердечника силового тока обычную медную проволоку не следует, так как по причине высокого нагрева такая проволока может оплавляться, что приведет к выходу из строя выполненного своими руками устройства. Обмотки сердечников изолируются друг от друга при помощи бумаги от кассовых аппаратов. Такая лента отличается прочностью, износоустойчивостью и предупреждает появление замыканий и полностью изолирует обмотку инвертора.

Технология охлаждения оборудования

Во время работы силовой блок и инверторная часть у споттера существенно нагревается, соответственно, вам придется продумать, каким образом будет охлаждаться корпус выполненного своими руками аппарата для сварки. Проще всего охлаждать споттер при помощи вентилятора и кулеров от компьютера. Сегодня в магазинах электротехники можно подобрать уже готовые кулеры, стоимость которых не слишком высока, а их подключение в цепь не представляет особой сложности. Также вы можете разобрать старый блок питания от ЛАТРа или компьютера и подключить вентиляторы непосредственно на обдув споттера.

Рекомендации по сборке

Всю выполняемую работу по сборке цифрового споттера можно разделить на несколько этапов. Первоначально приобретаются все используемые компоненты, отдельно собирается диодный мост, силовой блок, инвертор, блок питания и лишь после этого непосредственно собирают споттер из полуавтомата своими руками.

Можно как использовать уже готовый корпус от старого компьютера, так и изготовить коробку из листовой стали и других подручных материалов. В том случае, если вы используете металлический корпус, то необходимо его тщательно заизолировать. Все компоненты прочно крепятся к корпусу с помощью заизолированного крепежа и подключаются друг к другу.

На центральную панель выводят фиксаторы-шайбы и пусковые клещи для сварочного кабеля, а также устанавливают тут небольшой тумблер для изменения силы тока и кнопку пуска запуска споттера в работу. В том случае, если вы выполняете аппарат для сварки, подразумевающий возможность изменения силы тока, то необходимо использовать дополнительный ШИМ-контроллер и таймер, которые устанавливаются на выходе из инвертора и позволяет ступенчато регулировать мощность тока на выходе из устройства.

Делаем споттер из инвертора

Путем простейших манипуляций можно изготовить из имеющегося сварочного инвертора универсальный в использовании споттер, который будет отличаться высокой мощностью, функциональностью и универсальностью. Всё что вам потребуется, это приобрести дополнительные диоды и тиристорный блок, которые дополнительно подключаются в схему инвертора.

Найти простейшие схемы выполнения таких споттеров из инверторов в интернете не составит какого-либо труда. Чтобы изготовить споттер из инвертора своими руками вам потребуется использовать:

• контактную группу в 220 вольт;
• реле на 30 ампер;
• диодный мост;
• тиристор в 200 вольт;
• понижающий трансформатор.

Выполненный диодный мост подключается в цепь к инвертору и трансформатору. Управление работой споттера осуществляется при помощи тиристорной цепи, которая подключена к трансформатору. Также напрямую от трансформатора осуществляется вывод силового кабеля, подключенного к сварочному пистолету.

Как изготовить сварочный пистолет

Особенностью споттера своими руками из сварочного аппарата является наличие рабочего пистолета, который позволяет осуществлять точечную обработку металла. Изготовить такой сварочный пистолет и обратный молоток можно самостоятельно из аналогичных приспособлений для герметика и строительного клея или же приобрести уже готовые инструменты, которые будут отличаться удобством и простотой в эксплуатации. Отметим, что изготовление сварочных пистолетов представляет собой определенные сложности, поэтому рекомендуется всё же пользоваться изготовленные промышленным способом сварочным инструментом для споттера.

obrabotkametalla.info

Самодельный Споттер: что важно знать? – Ремонт и модернизация

Я предложил механический переключатель этих режимов так как не знаю, можно ли это реализовать с помощью кнопок на дисплее. если можно, то было бы неплохо сделать так.

Насчет кнопок: Я вижу это так – Две кнопки выбора интервала времени сварки тоесть кнопка больше(+) и нопка меньше (-) Интервал времени может быть от 0,1 сек. до 30 сек. больше и не надо. Это обычный интервал большинства реле времени.

Время может указываться в десятичных, например ( 0,1 ; 0,2; итд до 0,9. потом 1,0 ; 2,0. итд до 9,0 потом 10; 11; итд до 30.)

Кнопку пуск(фиксации) я думаю делать не надо, Но я не знаю может она нужна. так как я в этом нуб, Если конечно без нее никак тогда можно и сделать

Итого Две кнопки выбора интервала времени (+ -) пять кнопок режимов сварки (больше не нужно) и кнопка переключения режимов управления ручное – реле – автостарт (если конечно это можно реализовать с помощью кнопки) На дисплее первой строкой идет интервал времени(0.1-30) , второй строкой один из пяти режимов(1-5), третьей строкой режим управления кнопка , реле, автостарт (К. Р. А). Пример 0.6 / 3 / А.

Если на дисплее только две строки, то можно индикацию режимов управления реализовать с помощью светодиодов.

Систему лучше делать для управления семистором, так как пускатель шибко стучит. но тогда советуйте мощный семистор а я могу и у здесь посмотреть. Видел в промэлектронике на днях Здоровый такой, и стоит 1800р. походу не такой какой надо. Наверное Плохо то что семистор только одну фазу рвет, а одна фаза на обмотах остается, мало ли что . А пускатель обе прерывает. Это важно или нет???

Автостарт конечно лучше бы установить так как с ним удобно очень. Вы продумайте , может возможен вариант регулировки чувствительности автостарта с помощью резистора например, тоесть я тогда могу под любой режим его подстраивать.

Аппарат у меня работает на 380 (две фазы на первички транса, последовательное подключение) либо на 220 (одна фаза и ноль на первички транса, паралельное подключение)

Сейчас у меня аппарат подключен на 380, в принципе наверное так и оставлю, ибо аппарат заточен как стационарный, и в гараже 380 есть, У аппарата сейчас три степени регулировки мощности по первичным отводам. Я так понимаю что если делать автостарт, то подстроечную крутилку (резистор) нужно делать полюбому, Тогда я думаю автостар будет работать и при подключении транса и на 380 и на 220.

По поводу автоматики, Ведь на автоматику нужно питание, и явно не 220 вольт. Имейте в виду у меня в споттере установлен блок питания от компьютера, и если нужно, там есть питания 12в. 5в.

websvarka.ru

Споттер из микроволновки своими руками – видео, фото, инструкция

Для того чтобы своими руками смастерить устройство, с помощью которого вы сможете выправлять вмятины на кузове автомобиля, совсем не обязательно досконально знать электротехнику и приобретать дорогостоящие комплектующие. Для этих целей можно изготовить споттер из деталей, взятых из микроволновки, отслужившей свой срок, а также из других, не менее доступных конструктивных элементов.

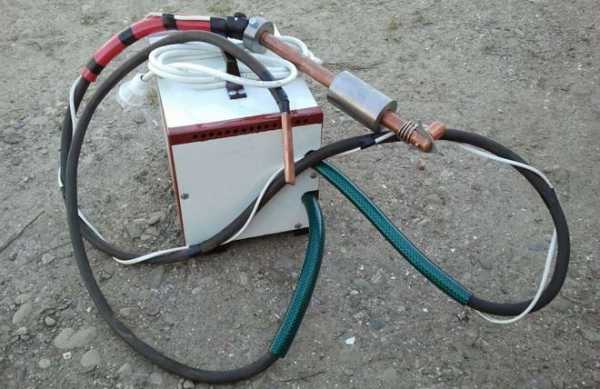

Самодельный споттер в сборе

Электрическая часть самодельного споттера

Важнейшим элементом любого споттера, работающего по принципу контактной сварки, является трансформатор. Найти и недорого приобрести уже собранный трансформатор, способный обеспечить эффективную работу такого оборудования, достаточно сложно, поэтому лучше его сделать своими руками. В качестве основы для изготовления такого устройства можно использовать трансформатор из микроволновки.

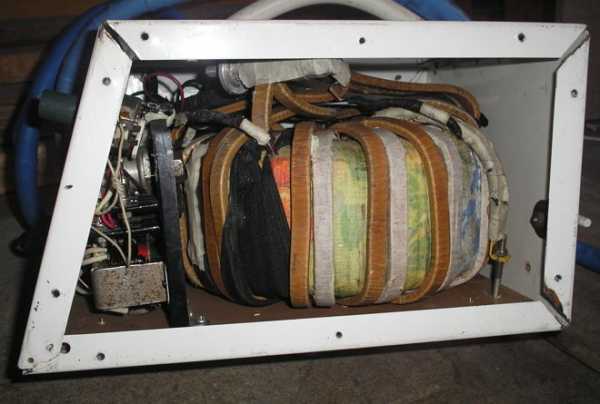

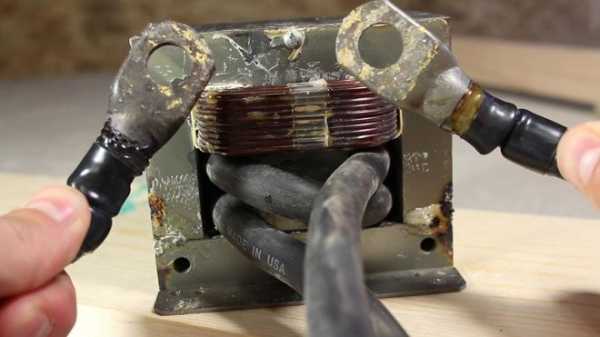

Трансформатор от микроволновки: старая вторичная обмотка удалена, новая установлена

Для того чтобы ваше оборудование обеспечивало силу тока, достаточную для приваривания шайбы, лучше взять два трансформатора от микроволновки. С них необходимо аккуратно удалить вторичные обмотки, а вместо них намотать новые, для чего используется провод сечением 50 мм² или более. Количество витков на вторичной обмотке каждого такого трансформатора должно составлять 2–3. В этом случае ваше самодельное оборудование будет вырабатывать ток, силы которого окажется достаточно для выполнения сварки.

С процессом изготовления простого самодельного споттера, сделанного из двух трансформаторов от микроволновых печей, можно ознакомиться на видео ниже:

Трансформатор — не единственный элемент электрической системы самодельного споттера. В нее также будут включены:

• трансформатор, обеспечивающий питание блока управления оборудованием;
• тиристор;
• диодные мосты;
• переменный резистор.

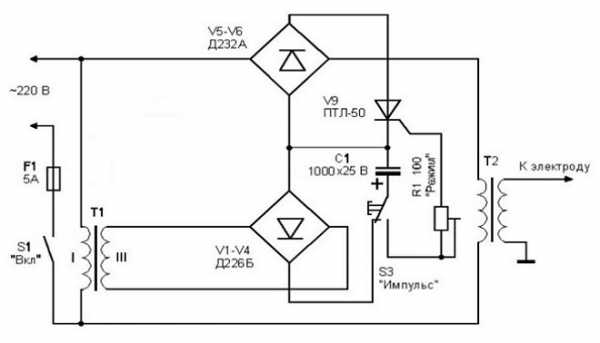

Электрическая схема споттера

Несложная схема, собранная из данных элементов, обеспечивает формирование мощного электрического импульса и его подачу на электрод споттера.

Обеспечение удобства и безопасности работы

Чтобы работать со споттером, который вы изготовите своими руками из деталей микроволновки, было не только удобно, но и безопасно, необходимо поместить все его конструктивные части в аккуратный и надежный корпус. Такой корпус, кроме того, защитит электрическую часть оборудования от механических повреждений и загрязнений, которые могут быстро привести ее в негодность. В качестве защитного кожуха также можно использовать деталь от старой микроволновки — ее корпус.

Основой самодельного споттера может стать любой подходящий по размеру корпус

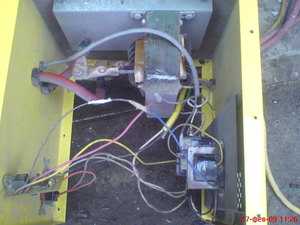

Прежде чем поместить электрический блок устройства в корпус от микроволновки, необходимо надежно закрепить все его части на основании, которое лучше всего изготовить из диэлектрического листового материала. Размещая элементы электрического блока споттера на основании, необходимо равномерно распределить их по всей его площади: это сделает ваше оборудование более удобным для переноски. Кроме того, дополнительную мобильность самодельному устройству придадут небольшие колеса, которые можно закрепить на нижней части основания.

Когда все электрические элементы вашего оборудования помещены в корпус от старой микроволновки и надежно в нем закреплены, необходимо позаботиться о других частях, без которых вы не сможете работать. Такими элементами являются:

• электрические кабели, с помощью которых выполняют соединение сварочного трансформатора с электродами оборудования;
• пистолет, в котором будет закреплен электрод споттера;
• устройства для вытягивания металла при помощи приваренных шайб: обратный молоток или инопуллер.

Обратный молоток и пистолет — рабочие элементы споттера

Зная силу тока, вырабатываемую вашим самодельным споттером, можно рассчитать сечение кабелей, по которым ток будет проходить. Обычно руководствуются следующим правилом: на 10 А силы тока должен приходиться 1 мм² электрического кабеля. Кроме сечения важна и длина проводов, идущих на массу и к сварочному электроду, она должна быть минимально возможной, чтобы минимизировать потери тока.

Пистолет для самодельного споттера

Если вы потратили время на то, чтобы сделать самодельный споттер из деталей микроволновки, не поленитесь и изготовьте для него удобный и безопасный пистолет. Для того чтобы сделать собственными силами такой держак, вам потребуется толстый лист гетинакса или текстолита, из которого вырезаются две одинаковые заготовки в форме пистолета (они должны удобно располагаться в руке). В специальное углубление, которое необходимо сделать в одной из таких заготовок, помещается кнопка включения и кронштейн для крепления электрода.

Ассортимент расходных материалов для споттера

Электрод для своего самодельного споттера вы также сможете изготовить своими руками, используя для этого медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то ее рабочий конец необходимо расплющить и уже потом делать на нем соответствующую прорезь.

Для работы со споттером вам также  потребуется обратный молоток, который можно изготовить своими руками. Лучше всего для изготовления такого устройства использовать монтажный пистолет, немного доработав его конструкцию. Посмотреть, как быстро и с минимальными затратами сделать обратный молоток, можно на видео, которое многие домашние умельцы размещают в сети.

Как видите, самостоятельно сделать споттер, используя старую микроволновку и другие ненужные детали, которые годами хранятся у вас в гараже или домашней мастерской, совсем несложно.

Оценка статьи:

Поделиться с друзьями:

met-all.org

Как сделать споттер своими руками: подробная инструкция

Споттер своими руками»>

Из чего состоит споттер и как им пользоваться

Споттеры визуально представляют собой аппарат, который состоит из коробки, кабеля, пистолета (стаддера) и острого прута (электрода). В коробке находится вся система сварочного аппарата, в том числе трансформаторы или инвертора. Сам процесс точечной сварки для кузовных работ авто выглядит так: на месте поврежденного металла приваривается крепеж, к которому закрепляется споттер и с помощью дополнительных механизмов или вручную вытягивается вмятина. Этот способ удобен тогда, когда выровнять поверхность кузова изнутри неудобно или невозможно. При этом существует много преимуществ работы с таким специализированным оборудованием – минимум сил, быстро и без рисков нанести больший ущерб.

Для того чтобы максимально быстро и четко произвести кузовные работы авто нужно соблюдать определенный порядок и технологию процесса, а также учесть небольшие нюансы:

• Поверхность, которая была деформирована, сначала нужно зачистить от любого вида покрытий (лака, краски, ржавчина). Этот этап работы очень важен, потому что от качества соединения двух металлов будет зависеть и результат всего процесса.
• К поверхности, которая будет корректироваться, нужно присоединить контакт заземления.
• На уже очищенную поверхность поврежденного места металла следует приварить крепеж, через который будет присоединен споттер.
• К приваренному крепежу производится захват пистолетом споттера, после чего вмятину вытягивают. Для коррекции поверхности используется обратный молоток, гидроцилиндры, стапели и так далее. Учитывая толщину металла, нужно определить каким именно приспособлением лучше рихтовать вмятину, чтобы не навредить кузову. Допустим, обратный молоток нельзя использовать для алюминия, и оцинкованный кузов возьмет не каждый споттер.
• После завершения рихтовки кузова приваренная деталь скручивается, а контактное место зачищается шлифовальной машинкой.

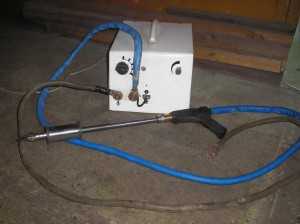

Как сделать споттер своими руками

Зная устройство сварочного аппарата, можно смело решиться сделать споттер своими руками. Самодельный Spoter будет состоять из подручных деталей, купить нужно только то, чего дома, обычно, не бывает (если желающий собрать споттер не мастер-ремонтник). Суть устройства такова: блок управления передает на стаддер ток, который доходит до электрода, на котором перемещается обратный молоток (металлическая болванка). С помощью обратного молотка корректируется деформированный участок поверхности кузова авто.

Купить сварочный аппарат такого типа не всегда может быть целесообразно, тем более что стоимость качественного оборудования не так уже и мала. Потому рассмотрим устройство аппарата, чертежи и разберемся как быстро и из чего сделать самодельный споттер. Разберем по схеме блок управления, трансформатор и пистолет.

Блок питания своими руками

Блок питания состоит из трансформатора и диодного моста, который собирается на диодах Д226Б. Они необходимы для зарядки емкости С1. В свою очередь конденсатор открывает тиристор V9, после нажатия кнопки S3. Тиристор помещается в диагональ моста, от которого питается обмотка (первичная) трансформатора Т2. Когда тиристор открыт – происходит процесс сварки, а после того, как емкость исчерпает свой заряд, происходит закрытие тиристора, и, соответственно, работа устройства прекращается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется резистором переменным R1. Трансформатор обязательно должен быть мощным.

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор, можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки, следует увеличить емкость С4.

Споттер своими руками: мотаем трансформатор

В процессе создания споттера своими руками, самой трудоемкой работой считается изготовление трансформатора. Обмотка занимает длительное время, но без этого этапа результата не будет (разве что в наличие есть лишний трансформатор). Мотать можно на Ш-образном и кольцевом железе. Провод для второй обмотки можно брать медный или алюминиевый. Изоляцию между мотками нужно делать хорошую из лакоткани или бумаги трансформаторной в несколько слоев (5-6). Бумагу можно, для надежности, пропитать парафином.

Самодельный обратный молоток

Обратный молоток нужен для рихтовки кузовной поверхности. Сначала нужно собрать пистолет и присоединить его к блоку управления. Для этого берется толстый кабель, который присоединяется к электроду, а на кнопку нужно вывести три провода. Длина электрода должна быть в пределах 40-45 см, а в диаметре 12-16 мм. На электрод одевается тяжелая болванка. Она и будет обратным молотком, перемещаться должна свободно. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Силовой соединяющий кабель должен иметь сечение равное или большее, чем шина вторичной обмотки трансформатора. Рекомендуемая длина проводов не должна превышать 2,5 м. На этом, подведем итоги: изготовить споттер своими руками реально.

portalvaz.ru

Самодельный споттер из аккумулятора и втягивающего реле

Если ваша деятельность, так или иначе, связана с исправлением геометрии деталей на кузове автомобилей, лучшим помощником в этом вопросе станет споттер. Этот аппарат, с помощью которого осуществляется точечная сварка, поможет вам вернуть изначальное состояние таким кузовным деталям, как:

• двери;
• заднее или переднее крыло;
• пороги, арки.

Главное преимущество использования споттера для кузовного ремонта, заключается в возможности аппарата осуществить выравнивание поверхности, имея доступ лишь к ее внешней части. Это позволяет осуществить ремонт любой конструкционной детали. Оснащен такой аппарат обратным молотком.

Принцип работы устройства таков: он приваривается к металлической поверхности автомобиля и при помощи точечного воздействия сантиметр за сантиметром вытягивает металл.

Вся работа происходит быстро и не требует засверливания технологических отверстий, которые предназначаются для правки металла. Кроме того, не нужно крепить к кузову автомобиля дополнительные комплектующие.

Если вы занимаетесь ремонтом авто, у вас, скорее всего, наблюдается большой поток клиентов. Чтобы ускорить работу по выравниванию вмятин, вам требуется:

• купить споттер;
• изготовить его самостоятельно.

Сделать споттер своими руками довольно реально, воспользовавшись верной схемой.

Причем самодельный споттер ничем не будет уступать покупному, вот только обойдется вам в несколько раз дешевле. Все, что требуется — старый аккумулятор большой мощности.

Необходимый материал

От знакомых работников автосервиса можно нередко услышать, что аккумуляторный споттер ничем не уступает обычному. Брать для него желательно старый аккумулятор: во-первых, его не жаль, а во-вторых, он будет функционировать на токе, близком к току короткого замыкания. Конечно, срок эксплуатации такого изделия будет более коротким, чем эксплуатация обыкновенного споттера, однако потраченные на покупку деньги с лихвой покроются сниженными затратами на ремонт авто.

Чтобы изготовить аккумуляторный споттер, вам понадобится:

• аккумулятор. Подойдет модель на 75А/ч и выше;

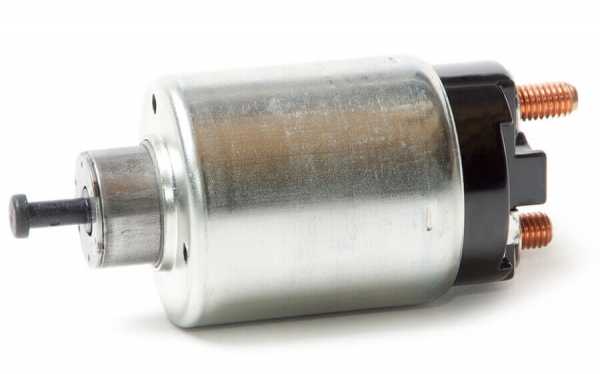

• втягивающее реле. Воспользуйтесь комплектующей от стартера авто;
• зарядка для аккумулятора;
• провод из меди с сечением больше 100 м²;
• обратный молоток. Его может заменить пистолет, приваривающий шайбы.

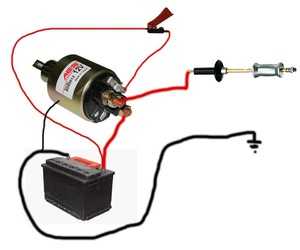

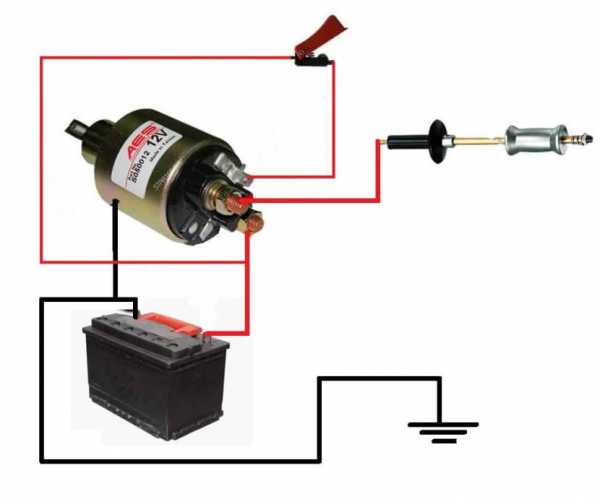

Споттер из АКБ и втягивающего реле подключается так, как показано на схеме, а именно:

• на минусовую клемму подсоединяется корпус реле, а также провод длиной не больше 1,5 м. На конце провода содержится контакт, предназначающийся для корпуса детали, которая будет вытягиваться. Хорошо, если вы будете использовать контакт резьбы из меди, чтобы обеспечить минимальное сопротивление в контактном с деталью месте;
• плюсовая клемма подсоединяется к реле своими руками при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету. Плюсовой кабель не должен быть длиннее 2,5 м. Это позволит снизить падение напряжения в кабеле;
• от плюсовой клеммы также подведите провод к контакту управления. Завершите провод кнопкой, которой и будет управляться споттер аккумуляторный. Длина проводника для кнопки не является строго фиксированной.

Втягивающее реле устанавливается на АКБ, чтобы соединить множество контактов. Если у вас есть возможность, установите разборное реле, которое вы в любой момент сможете снять и почистить. Если можно вытянуть внутреннюю его часть, она нуждается в укорачивании и завальцовке. Это предотвращает потерю штока. На этом все трансформации реле заканчиваются.

Кроме того, вам потребуется своими руками вмонтировать кнопку, чтобы управлять импульсом.

Она монтируется либо на самом проводе, либо на пистолете. Подключение детали происходит от положительно заряженного провода (в авто к этому контакту подходит кабель от замка зажигания). К свойствам самодельной кнопки нет определенных требований — нужно, чтобы она выдержала 5—7 А тока.

Также уделите внимание проводам. Эффективной работа с ними будет тогда, когда вы возьмете короткий и толстый кабель. Его длина должна быть меньше 1,5 м и ограничиваться потерями в самом изделии, ведь сварка характеризуется большими токами.

Пистолет для сваривания деталей можно соорудить своими руками даже из дерева, а фиксатор для шайб — из латуни или же меди. Можете использовать трубку от кондиционера, а на конце небольшой трубки сделать прорезь. Это даст возможность удобно вставить шайбу на место.

Перед тем как начать работу, произведите зарядку аккумулятора. Соответственно, после работы снова поставьте устройство заряжаться.

Преимущества и недостатки

Изготовленный своими руками споттер имеет такие достоинства по сравнению с покупным аналогом:

• низкий уровень затрат при производстве аппарата;
• возможность изготовить аппарат в домашних условиях даже при отсутствии опыта работы с электроникой;
• возможность работы в месте, где существуют перебои с электричеством (гараже).

Однако и недостатков у самодельной техники достаточно. Среди них специалисты выделяют:

• отсутствие временного реле;
• постоянную необходимость заряжать аккумулятор;
• более короткий период эксплуатации устройства;
• коммутируемый контакт рабочего тока;
• невозможность регулировать множество параметров, среди которых сила тока.

Чтобы понизить затраты на изготовление самодельного устройства, некоторые делают споттер из трансформатора, который стоит в микроволновой печи. Многие скептически настроены к такой технике, так как считают, что она не сможет обеспечить необходимое количество рабочего тока. Это происходит из-за меньшего размера сечения железа трансформатора. Если вам не подходит вариант с аккумулятором, можете попробовать изготовить технику из трансформатора освещения или от аппарата для сварки, произведя перемотку вторичной обмотки. Сила тока в таком устройстве должна достигать хотя бы 500 А.
