Споттер из микроволновки своими руками и схема как сделать

В наше время трудно представить себе квартиру, кухня которой не оборудована микроволновкой. Ведь эта электронная чудо-техника является незаменимой помощницей в быту как женщинам, так и мужчинам. Множество рецептов с фото можно найти в сети Интернет. Однако несмотря на все положительные отзывы об этой домашней помощнице, как у любой другой техники, у микроволновки есть свойство выходить из строя. Люди, которые не планируют восстанавливать свою микроволновку с помощью ремонта и давать ей вторую жизнь, должны знать, что выбрасывать ее не стоит.

Сломанная микроволновая печь

Несмотря на то, что Вы без проблем приобретете новую микроволновую печь, стоит знать, что можно сделать самодельный споттер из трансформатора микроволновки.

Споттером в наше время называют электронный аппарат, предназначенный для контактной сварки. Этот аппарат пригодится Вам в быту не меньше, поэтому все же не спешите избавляться от ненужных, на первый взгляд, деталей.

Самодельный споттер

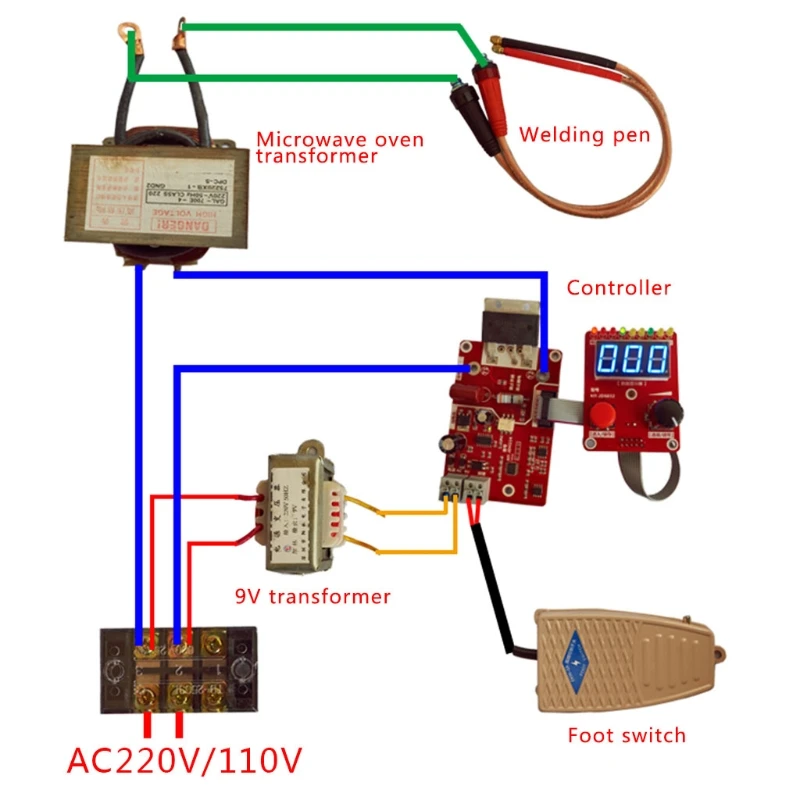

Схема споттера из микроволновки своими руками

Если Вы решили дать запчастям микроволновки вторую жизнь и сделать споттер из микроволновки своими руками, то для начала можно изучить мастер-классы с фото в интернете, посмотреть видео, найти схему, а затем попробовать воспроизвести все увиденное самостоятельно.

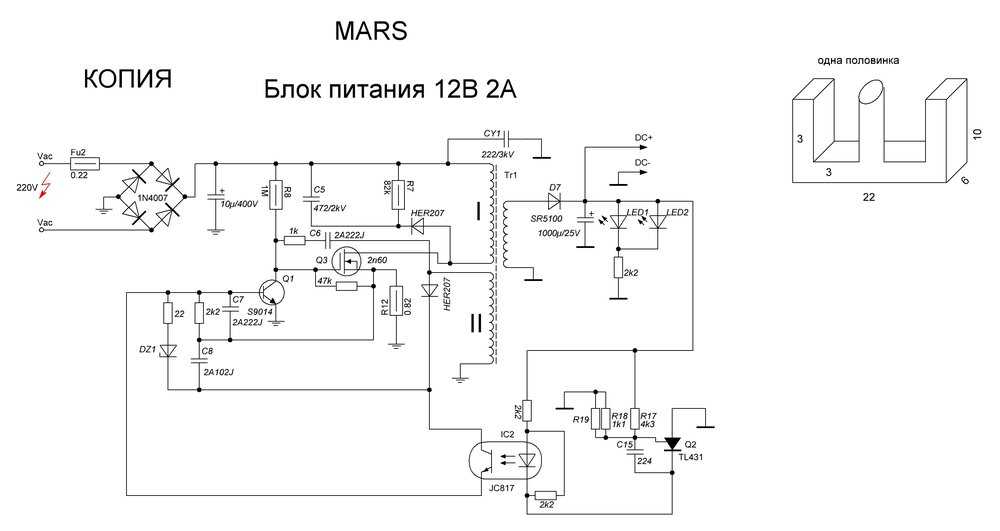

Схема для изготовления

Схема этого самодельного изобретения будет включать в себя:

трансформатор, который обеспечивает питание;

тиристор;

диодные мосты;

переменный резистор.

Несложную схему споттера можно также найти в интернете и внимательно изучить ее.

Самая ценная часть, которую можно добыть из микроволновки – это трансформатор. Именно трансформатор отвечает за питание электричеством всего блока управления будущего споттера.

Пошаговая инструкция по созданию самодельного споттера

Основная разница споттера от автоматической сварки заключается в том, что споттер основан на импульсном режиме работы, при этом каждый импульс не превышает 0,5 секунд. Для создания таких импульсов нужен емкостный конденсатор с системой управления.

В целом, вся конструкция включает в себя два основных элемента:

• блок трансформатора;
• блок управления.

Блок трансформатора

Итак, давайте рассмотрим более детально, как сделать споттер из микроволновки:

Принцип работы аппарата

Для начала необходимо удалить всю первичную обмотку проводов используемого для изготовления электронного прибора, то есть нужно избавиться от всей первичной обмотке в сердечнике микроволновки.

Затем нужно сделать новую обмотку. Этот этап включает в себя два основных шага: первичная обмотка (200 витков из провода 2,5 квадратных миллиметра) и вторичная обмотка (7 витков из провода 50 квадратных миллиметров).

Для изоляции вполне подходит технический картон.

При этом не имеет никакого значения, какой именно тип трансформатора Вы выберете. Главное, чтобы второй контур обмотки обеспечивал подключение напряжением в 12 В.

Теперь можно непосредственно собирать сам блок управления.

Теперь время для подключения положительно и отрицательно заряженных контактов, при необходимости делаем удлинители.

Вот таким несложным способом можно собрать споттер своими руками. Если Вы впервые решили заняться самостоятельным изготовлением подобного оборудования, то рекомендуем обратиться к различными видео инструкциям, где также можно прочитать отзывы о работе получившегося инструмента.

Это интересно:

Споттер из микроволновки: как сделать

Сломанная микроволновая печь не подлежит ремонту? Не спешите отправлять технику на свалку, ее комплектующие пригодятся вам для самодельного аппарата. Если вы любите ремонтировать автомобили, занимаетесь рихтовкой кузова, мы расскажем, как сделать споттер из микроволновки. Зачем тратиться на дорогостоящее оборудование, ведь можно применять подручные материалы.

Особенности самодельного споттера

Слово spotter означает «корректировщик». Используется прибор для импульсной сварки. Причем сигнал создается за короткий промежуток времени, металл не успевает нагреться. Многие самоделкины используют такой аппарат для выравнивания вмятин на автомобилях.

Как устроен споттер? В основе лежит трансформатор. Приобрести отдельно собранный трансформатор сложно, поэтому можно использовать тот, который имеется в микроволновке. Чтобы контактный сварочный аппарат выдавал необходимую силу тока, важно правильно выполнить расчет параметров. Время импульса должно составлять 0,5 секунды. Поэтому для изготовления понадобятся два трансформатора.

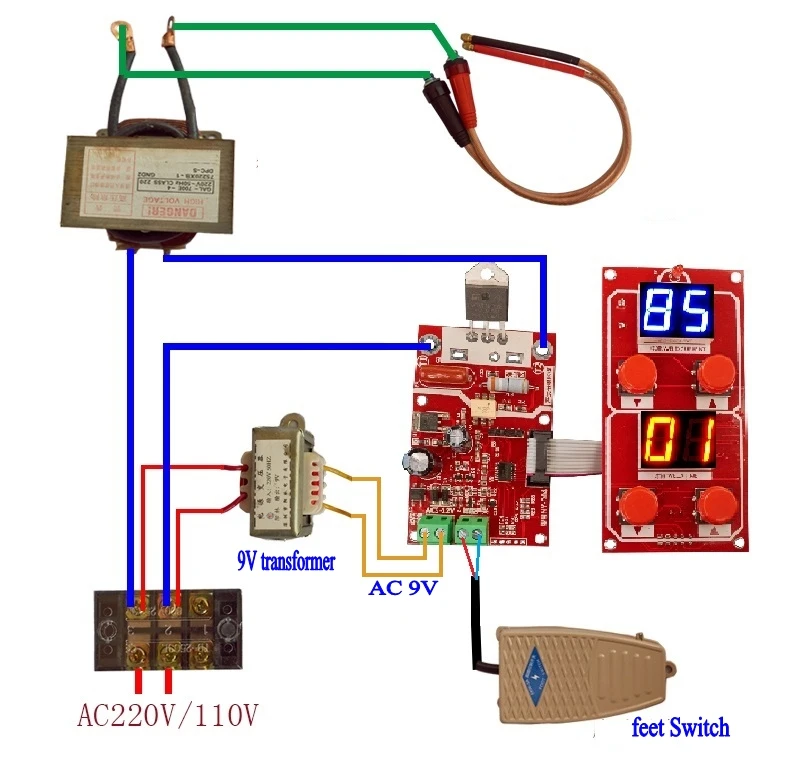

Электрическая схема самоделки выглядит так:

Что включает схема:

• трансформатор;
• диодные мосты;
• тиристор;
• переменный резистор.

Электрическую часть вы изучили. Приступим к практическим работам.

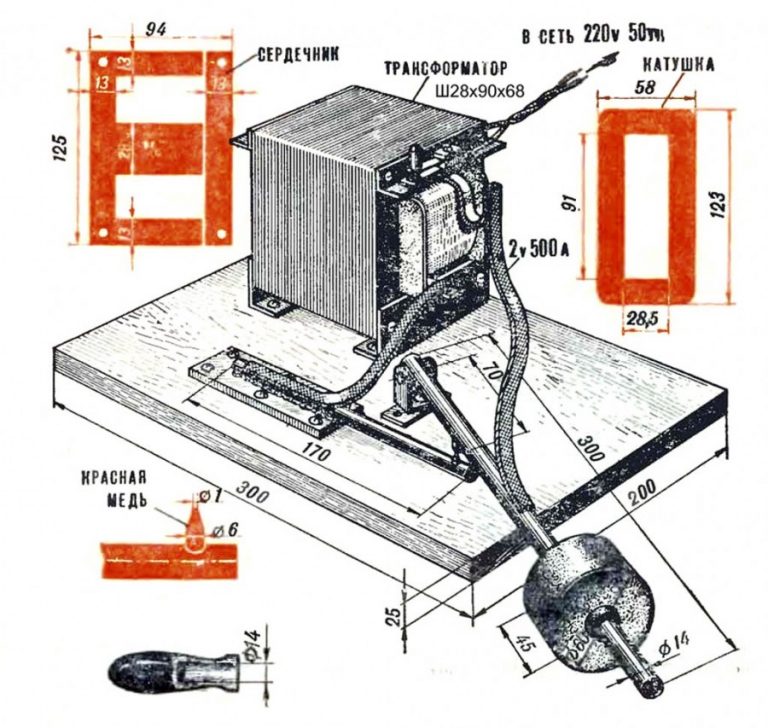

Как изготовить сварочный аппарат

Споттер выполняется из двух основных частей — управления и трансформатора. На место старой обмотки наматывается новая.

Из сердечника нужно демонтировать обмотку.

• Для первичной обмотки понадобится 200 витков провода 2,5 мм².
• Для вторичной — 7 витков по 55 мм².
• Не забудьте изолирующий материал. Для этого пригодится технический картон.
• Напряжение на вторичном контуре должно быть не менее 12 В.
• Сборка управления проводится согласно схеме выше.

Для безопасной работы с точечным агрегатом необходимо собрать корпус. Он также защитит электронные части от попадания мусора и повреждений. Как сделать корпус своими руками? Можно использовать кожух от старой микроволновой печи.

Последовательность работ:

1. Прежде всего закрепите собранные части споттера на диэлектрической панели.
2. Для удобной транспортировки изделия распределяйте детали по листу равномерно.
3. Чтобы вам легче было перемещать устройство, прикрепите ручки и колесики.

После окончания работ займитесь креплением элементов, без которых прибор не будет работать. Это:

• Кабельные соединения трансформатора и электродов.
• Пистолет с электродом сварочного аппарата.
• Инопуллер (обратный молоток) для вытягивая вмятин на кузове.

Чтобы правильно рассчитать затраты на материалы, подготовьте заранее чертежи. Они позволят не переплачивать при покупке необходимых составляющих.

Для расчета сечения кабелей берут средние показатели: 1 мм² кабеля приходится на силу тока в 10 А.

Окончили сборку споттера? Соберите самостоятельно для него держатель.

Пистолет и электроды

Пистолет-держатель рекомендуют изготавливать из гетинакса. Этот материал состоит из нескольких слоев. Обладает изолирующими свойствами, благодаря входящей в состав бумаге. Бумажная основа пропитана эпоксидной смолой.

Для держателя подготовьте две одинаковые детали. При сборке поставьте кнопку запуска и электрод. Для электрода подойдет медный или бронзовый прут. После сборки деталей со стороны электрода проделайте отверстие для установки шайбы. Если вместо прута использовалась трубка, тогда расплющьте ее концы.

Подробности изготовления вы узнаете на видео:

Профессионалы отмечают, что, прежде чем приниматься за изготовление споттера, необходимо определиться с его характеристиками. А также продумать все этапы до мелочей.

Правильно смонтированный прибор обеспечивает:

• Хорошую производительность. Поможет вам быстро приваривать детали.
• Удобство. По сравнению с промышленными агрегатами, самоделка отличается компактностью.
• Качественную работу. После такой сварки не остается шлаков и окалин.

При желании можно изготовить самодельный споттер без лишних затрат. Не спешите утилизировать сломанную технику, она вам еще пригодится.

Как сделать споттер из микроволновки своими руками

Споттер переводится как споттер, но гаражные мастера знают, что это специфический аппарат контактной сварки для кузовных работ. От обычной точечной сварки она отличается тем, что импульс формируется за очень короткое время, и металл

не успевает нагреться . Многие умельцы освоили изготовление столь оригинального приспособления, чтобы с его помощью выравнивать вмятины на кузовах автомобилей. Подробно расскажем, как можно сконструировать споттер из микроволновки, которая давно проработала на кухне.

Содержание

• 1 Метод производства
  • 1.1 Корпус
  • 1,2 Владелец, электроды
  • 1. 3 INOPPuller
• 2 Это важно
• 3 Продукты. узлами будущей самоделки является трансформатор , который уже крайне сложно найти или приобрести. Поэтому многие делают споттер своими руками из микроволновки, в которой уже присутствует готовое устройство.
  Для надежной работы аппарата контактной сварки берут пару трансформаторов от старых микроволновок, снимают вторичную обмотку и наматывают новую, используя провод сечением не менее 50 кв. мм

  Смотрите также: как заменить предохранитель в микроволновке своими руками.

  Схема корректировщика состоит из следующих компонентов:

  • главный трансформатор;
  диодный мост
  • ;
  переменный резистор
  • ;
  Тиристор
  • .

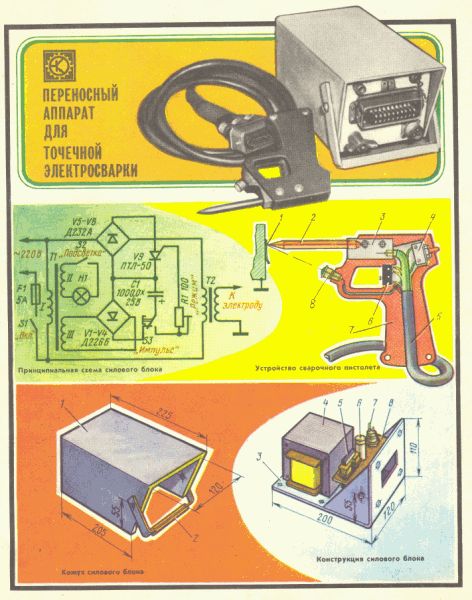

  Простейшая принципиальная схема споттера представлена ​​на рисунке.

  Корпус

  Для обеспечения безопасной работы аппарата точечной сварки из микроволн все его компоненты должны быть размещены в отдельном корпусе, который надежно защитит их от возможных механических повреждений и воздействий окружающей среды. Для этой цели некоторые используют старую печь

  .

  К корпусу должны быть прикреплены ручки – они будут очень полезны при перемещении устройства.

  Все детали жестко закреплены на листе. диэлектрический материал во избежание помех. Располагаться они должны ровно: посередине закреплены массивные трансформеры для уравновешивания веса. Некоторые умельцы прикрепляют к днищу небольшие колесики для транспортировки устройства во время работы.

  Смотрите также: как продлить срок службы микроволновки.

  Корпус споттера

  После закрепления всех компонентов приступить к изготовлению приспособлений, без которых невозможна нормальная работа споттера:

  • электрические кабели;
  • пистолет для удобной фиксации электрода для сварки;
  • приспособлен для последующего выдавливания гнутых сегментов металлического корпуса, называемого отчуждателем.

  Необходимые чертежи, расчеты сечения и длины кабелей, чтобы свести потери электроэнергии к минимуму, можно найти в Интернете.

  Держатель электродов

  Корпус пистолета профессионалы советуют изготавливать из гетинакса – специального многослойного материала, используемого для изоляции, т.к. он имеет бумажную основу, пропитанную эпоксидной или фенольной смолой. Из листа вырезаются две заготовки одинакового размера, затем устанавливается кнопка включения, скоба, куда крепится электрод. Все соединяется, крепится. Внешняя поверхность отполирована для удобства обращения.

  Электрод из медного прутка круглого сечения или трубки из бронзы, которые удобны для протягивания внутрь себя питающих проводов. С того конца, где будет располагаться рабочая часть, делается прорезь, куда вставляется шайба, трубка предварительно расплющивается молотком.

  Читайте также: как проверить магнетрон в микроволновке.

  Inoppuller

  Для изготовления обратного молота можно использовать обычный монтажный пистолет необходимо лишь внести небольшие изменения в его конструкцию. Домашние мастера, решившие самостоятельно изготовить устройство контактной сварки из подручных средств, могут найти точный способ изготовления каждого инструмента на YouTube.

  Важно

  Специалисты, работающие с кузовами автомобилей разных марок, советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.

  1. Ручку чаще всего делают из стандартного клеевого пистолета.
  2. Соединительный кабель покрывает специальным изоляционным слоем , который может деформироваться при нагревании проводов.
  3. При изготовлении корректировщика его конструкция должна быть заранее четко продумана до мелочей.
  4. Точечная сварка в процессе эксплуатации должна работать исправно, независимо от ее размеров и денежных средств, затраченных на ее производство.

  Читайте также: как отремонтировать микроволновку своими руками.

  Техника изготовления споттера из подручных деталей и узлов мало чем отличается, когда вы делаете его из сломанного сварочного аппарата или старой микроволновой печи – главное проявить смекалку и особую осторожность при работе с высоковольтными трансформаторами .

  Клеевой пистолет

  Преимущества товара

  К основным достоинствам самодельного аппарата точечной сварки можно отнести такие характеристики.

  1. Вполне высокая производительность . С его помощью можно быстро приварить специальные приспособления в любом месте кузова для последующего извлечения вмятин на металле.
  2. Достаточно простота использования . По сравнению с большими габаритами промышленных аппаратов для контактной сварки и их большой массой самодельные изделия более мобильны. При работе практически отсутствуют искры – источник пожароопасности при проведении таких работ в гараже, где есть ГСМ и запасы горючего. Металл остается холодным, поэтому использование защитных очков, перчаток и специальной одежды сварщика отпадает.
  3. Верховный уровень качества . Такая сварка практически не оставляет на металле следов в виде окалины, шлаков, способствующих возникновению коррозии в процессе дальнейшей эксплуатации, не портит товарный вид деталей.
  4. Большой эконом . Шайбы для крепления можно использовать многократно, они не подвергаются плавлению, таким образом, происходит экономия расходного материала.

  Смотрите также: перестала греть микроволновка.

  Положительные качества самодельных приспособлений для выравнивания вмятин приводят к тому, что многие автомобилисты-любители начинают изготавливать подобные приспособления для самостоятельного ремонта своих автомобилей, чтобы реально сэкономить семейный бюджет.
