Как сделать споттер из старого сварочного аппарата

При выполнении кузовных работ на автомобиле, точнее – при устранении вмятин после ДТП, возникает необходимость демонтажа поврежденного элемента с последующей рихтовкой.

Это длительная и дорогостоящая процедура. К тому же, на автомобилях ранних годов выпуска элементы кузова крепятся не на болты, а приварены к лонжеронам.

Такой ремонт влетит «в копеечку» не только за сложность работ. Он повлечет за собой дополнительные затраты на покраску как восстановленной зоны деформации, так и мест крепления демонтируемой части кузова.

В ряде случаев восстановление вмятин традиционным способом невозможно в принципе, например при повреждении порогов. Приходилось либо менять узел целиком, либо вырезать поврежденный участок и приваривать новый. Это не способствовало удешевлению процесса.

Для снижения стоимости кузовного ремонта, много лет назад была придумана технология «вытягивания» вмятин. К поврежденной части кузова приваривался ремонтный крюк, затем либо лебедкой, либо так называемым обратным молотком вмятина выравнивалась.

Во время сварки портилась дополнительная площадь кузова. Эта проблема характерна лишь при использовании традиционных сварочных аппаратов.

Видео пример переделанного сварочного аппарата в контактную сварку

Споттеры – технология применения и устройство прибора

Существует специализированный аппарат для подобных работ, именуемый – споттером.

Фактически – это обычный автомат для контактной сварки, оснащенный дополнительными приспособлениями и обладающий особыми параметрами.
Функциональные возможности:

• Приваривание крепежных элементов (крюков, шайб, наконечников обратного молотка) для вытягивания вмятин;
• Прогрев обрабатываемой поверхности с последующим охлаждением. Это свойство используется для осадки металла;
• Режим непрерывной сварки с использованием традиционных электродов с добавлением углерода;
• Режим импульсной сварки высоким током, предназначенный для кратковременного мощного прогрева точки «прихвата» крепежного элемента.

Типовые характеристики споттера:

• Мощность трансформатора – до 10 кВт;
• Рабочий ток вторичной обмотки – до 1500 А;
• Напряжение вторичной обмотки – 7-9 вольт;
• Таймер включения импульса – до 0,1 секунды.

Общий принцип действия – моментальный нагрев за счет малого сопротивления материала. Для этого необходим ток – не менее 1300 Ампер.

Нагревание металла до точки плавления должно происходить мгновенно и продолжаться очень короткое время. Это минимизирует повреждения вокруг обрабатываемой области.

Хорошо настроенный аппарат производит «прихватывание» меньше, чем за 0,1 секунды. Раскаляется лишь внешняя поверхность металла, на внутренней стороне даже не повреждается лакокрасочное покрытие.

Этого вполне достаточно, чтобы можно было вытягивать вмятину при помощи обратного молотка или другого приспособления. После манипуляций с металлом, приваренный крюк или наконечник молотка, легко отрывается резким вращательным движением.

Как сделать споттер самостоятельно

Компоненты споттера:

• Трансформатор, аналогичный обычному от точечного сварочного аппарата. Рабочий ток вторичной обмотки 1500 Ампер;
• Блок управления, обеспечивающий регулировку длительности импульса;

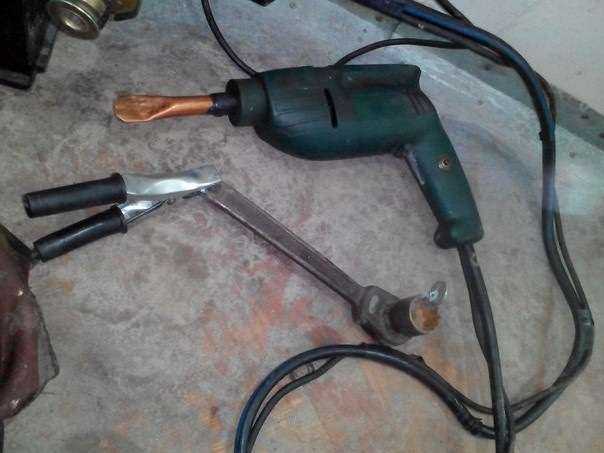

• Обратный молоток, оснащенный приспособлением для точечного прихватывания к поверхности металла;
• Приспособление для постепенного вытягивания с комплектов крючьев и шайб для прихватывания к металлу.

Изготовить аппарат можно из компонентов, имеющихся в сарае или гараже любого домашнего мастера. Исключение составляет разве что трансформатор, но и этот элемент при желании можно раздобыть за разумную цену, например – в пунктах приема металлолома.

Еще немного средств надо будет потратить на радиодетали для изготовления блока управления (пускового устройства). Обратный молоток и прочие приспособления для вытягивания поврежденных кузовных элементов изготавливаются по образцу фабричных, желательно из меди или латунных сплавов.

Изготовление рабочего трансформатора и блока управления:

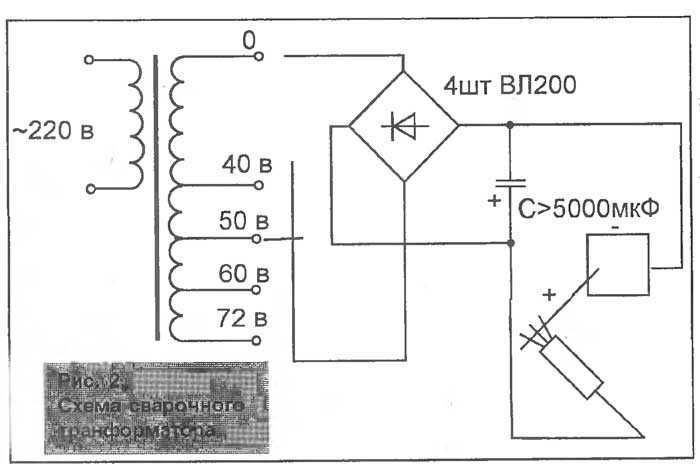

Первичная обмотка рабочего трансформатора Т2 рассчитывается на мощность 10-15 кВт. Если вам удалось раздобыть готовый трансформатор, например от обычного сварочного аппарата – рассчитать силовую вторичную обмотку будет несложно.

Намотайте 10 витков толстого провода и замерьте полученное напряжение при включенном трансформаторе. Разделите эту величину на 10, и получите напряжение, получаемое с одного витка. Количество витков должно обеспечить напряжение 7-9 вольт.

Медная жила для вторичной обмотки должна быть сечением не менее 75 квадратов. Это обеспечит формирование рабочего тока до 1500 ампер без излишнего нагрева и потерь мощности.

Состав силового блока следующий: трансформатор Т1 и диодный мост V1-V4, собранный на диодах Д226Б. Он служит для зарядки управляющего конденсатора С1. Трансформатор подойдет любой, например – от бытовой техники. Напряжение на выходе 12-24 вольта.

Емкость С1 открывает и закрывает тиристор V9, который и является ключом для блока управления. При нажатии на пусковую кнопку S3, тиристор открывается и подает питание через мост V5-V6 на первичную обмотку рабочего трансформатора Т2.

За это время происходит импульсная сварка, которая прекращается по мере разряда конденсатора С1, закрывающего тиристор V9 и прекращающего подачу напряжения на первичную обмотку рабочего трансформатора Т2. Длительность сварочного импульса регулируется переменным резистором R1.

ВАЖНО! Сварочный импульс протекает однократно, и не зависит от продолжительности нажатия на кнопку S3. Для перезапуска системы необходимо отпустить пусковую кнопку S3. После этого емкость С1 вновь зарядится и система будет готова к новому импульсу.

Кабели, которые подают рабочий ток к инструменту споттера, должны иметь сечение не меньше, чем вторичная обмотка рабочего трансформатора. Длину желательно ограничить 2,5 метрами (опять же, для уменьшения потерь мощности).

Изготовленный своими руками точечный сварочный аппарат безопасен и надежен. Кабель питания 220 вольт и блок управления должен быть надежно закрыт в корпусе. Если корпус металлический – заземление обязательно.

ВАЖНО! Споттер потребляет 10-15 кВт мощности. Поэтому ваша электропроводка должна соответствовать нагрузке.

Еще одно видео изготовления точечной сварки из старого сварочного аппарата

Прибор для контактной сварки из сварочного аппарата

По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

Обратите внимание

Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

Споттер из сварочного аппарата своими руками для кузовного ремонта

Время чтения: 8 минут

Большинство современных СТО применяют для кузовного ремонта споттеры — компактные аппараты, способные исправить множество дефектов кузова в виде вмятин или выбоин. Также споттер можно встретить в гараже у частного мастера или дачного умельца, самостоятельно занимающемся ремонтом своего авто. Споттер — это крайне полезная вещь и в хозяйстве, и в мастерской.

В этой статье мы расскажем, что такое споттер и как сделать споттер из сварочного аппарата своими руками. Вы также узнаете, насколько целесообразна сборка самодельного споттера и какие у него преимущества перед заводскими аппаратами.

Содержание

Объясним проще. Споттер нагревает не всю деталь, а только определенную точку (как в случае с точечной сваркой). Нагрев небольшой, чуть меньше температуры плавления металла. Крепежная насадка прижимается к поверхности металла и в момент сопротивления она надежно присоединяется, благодаря чему затем можно вытянуть ту же вмятину в обратную сторону. Позже насадку можно легко отсоединить от металла.

От точечной сварки здесь и нагрев, и усилие. Нагрев осуществляется аппаратом, а усилие — мастером, который прижимает насадку к металлу. Поэтому такой вид сварки называются не точечной, а сваркой сопротивлением.

Читайте также: Точечная сварка своими руками из микроволновки

Есть две разновидности споттеров: инверторные и трансфораторные. Трансформаторный споттер можно сделать в домашних условиях из трансфоратора. А вот инверторный споттер можно собрать только в заводских условиях. Поскольку при его конструировании используются сложные дорогостоящие компоненты.

Как сделать споттер

Чтобы сделать работающий споттер своими руками из сварочного аппарата вам понадобится работающий трансформатор. Поиск трансформатора— не такая уж сложная задача. Его можно достать из старого полуавтомата/инвертора или купить с рук на онлайн-досках объявлений. Лучший вариант — это найти трансформатор со сгоревшей вторичной обмоткой.

Перейдем к сути. Для начала нужно снять вторичную обмотку, если у трансформатора их две. Далее намотайте на первичную обмотку пару витков проволоки из меди и с помощью тестера определите, сколько вам нужно намотать витков для 1 Вольта. В нашем случае понадобится 1.5 витка или 3 витка на 2 Вольта соответственно. Тестером мы замеряли вольтаж и разделяли на кол-во витков.

Теперь из вторичной обмотки вам нужно сделать шину. Ее можно смотать от самого трансформатора. В нашем случае шина сечением 40мм2. Мы ее растянули с помощью гидравлического инструмента, чтобы получилась прямая ровная шина.

Применяемая нами шина будет иметь сечение 160мм2 после того, как сложить ее в 4 раза. При этом после намотки мы получим около 5-6 Вольт. Нам этого достаточно. Разрубите шину на четыре куска и соедините. Для соединения можно использовать матерчатую изоляционную ленту. На все у нас ушло около 6 рулонов изоляционной ленты. Саму изоляцию лучше делать в несколько слоев. Например, сначала изолента, затем малярный скотч, затем снова изолента.

Теперь шины нужно намотать на трансформатор. Это непростая задача, можете использовать подручные инструменты. Учтите, что сделать плотную обмотку не получится, но это не страшно.

На этом этапе вы, скорее всего, столкнетесь с проблемой нехватки мощности. Здесь теория не поможет. Нужно самому методом проб и ошибок искать решение этой проблемы. В нашем случае наилучшим решением стало подключение проводов на первичной обмотке в последовательности 1+8 и 4+5. Перед этим мы на подключение установили полуавтоматический выключатель на 16А, чтобы проводка не сгорела. Силовая часть споттера готова.

Сборка пускового устройства

Наш споттер будет работать в ручном режиме. Понадобится трансформатор 12В от старого лампового телевизора, реле 30А (можно взять у жигуля), диодный мост («таблетка»), контактор 220В и кнопка (ее можно взять с какого-нибудь оборудования).

Схему не прилагаем, но объясним принцип действия этого устройства. Трансформатор от телевизора управляет реле. Управление осуществляется с помощью кнопки, ее можно установить на рукоятку самого споттера. При нажатии кнопки замыкается контактор, который подключен к реле с помощью провода. Еще один провод от контактора пустите прямо на выключатель. Вот и все.

Соберите все компоненты воедино и установите на станину. Можно приступать к работе.

При подключении самодельного споттера постарайтесь избежать потерь тока. Это очень важно, поскольку сварка осуществляется методом сопротивления. Наша рекомендация проста: не используйте длинные кабели. Короткие подойдут намного лучше. Также выбирайте кабели с большим сечением. Не забывайте тщательно зачищать металл перед проведением работ.

Также учтите, что самодельный споттер из сварочного аппарата не будет таким же компактным, как заводские модели. Лучше всего использовать этот прибор стационарно, так его применение будет наиболее комфортным.

Самодельный споттер или заводской: что лучше?

У многих мастеров может возникнуть резонный вопрос: «А зачем собирать самодельный споттер, если его можно купить в магазине?». Логично. Но не все так просто.

Заводские споттеры стоят очень дорого. Это узкоспециализированное оборудование, поэтому его не производят в тех же масштабах, что инверторы или полуавтоматы. Покупка заводского споттера нецелесообразна, если вы гаражный мастер и будете использовать аппарат пару раз в год. В таких случаях лучше собрать споттер самому из подручных деталей.

Самодельный споттер будет надежным и ремонтопригодным. Вы будете точно знать, из каких компонентов он сделан и сколько они стоят. Поэтому можно заранее просчитать ремонт такого аппарата и не беспокоиться, что придется идти в дорогостоящий сервис.

Тем не менее, сборка споттера своими руками не всегда оправдана. К примеру, на СТО лучше все-таки использовать профессиональный аппарат заводского производства. Он даст вам намного больше возможностей и позволит исправить даже самые серьезные кузовные дефекты. Вы должны понимать, что самодельный споттер — это маломощное устройство. Оно подойдет только для скромного ремонта.

Также учитывайте, что для сборки споттера нужны определенные навыки. В этой статье мы прилагаем очень простую инструкцию, где нет сложных электросхем и не нужно заморачиваться. Но вы должны понимать, что даже такой простой аппарат нужно собирать, обладая навками и знаниями. А еще лучше опытом. Иначе вы получите не помощника, а потенциально опасное устройство.

Резумируя: самодельный споттер — это отличный вариант для гаража или дачи. Он неприхотлив, стоит недорого, легко ремонтируется. Но на СТО лучше применять профессиональные споттеры заводского производства. Их функционал намного больше, что важно при выполнении профессионального ремонта кузова.

Вместо заключения

Споттер необходим как профессионалам на СТО, так и домашнему умельцу в гараже. Без этого прибора сложно представить полноценный кузовной ремонт. Он позволяет быстро и качество исправить дефекты кузова. При этом совсем не обязательно покупать заводской прибор. Можно собрать самодельный споттер из трансформатора от инверторного сварочного аппарата своими руками.

Перед сборкой споттера убедитесь, что эта затея целесообразна. Аппарат, сделанный своими руками, гораздо дешевле и надежнее. Но готовы ли вы потратить время и силы на сборку прибора, который будете использовать раз в год? Задумайтесь об этом. Желаем удачи в работе!





Как вам статья?

Сварочные аппараты DECA Греция

Сортировать по –Цена: Сначала самая низкаяЦена: Сначала самая высокаяНазвание продукта: от A до ZНазвание продукта: от Z до AНа складеСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

Сварочные аппараты Deca в течение многих лет были синонимом качества всем желающим выполнять любые виды сварочных работ. Deca предлагает широкий ассортимент продукции по широкому ценовому диапазону, который подойдет как любителям, так и высокопрофессиональным любителям.

Deca — итальянская компания, основанная в 1972, которая имеет большой опыт в производстве сварочных изделий, защитных приспособлений, электродов, инверторных сварочных аппаратов для дуговой сварки низкоуглеродистой стали, нержавеющей стали, алюминия и т. д. ….

Для чего предназначен сварочный аппарат DECA ?

Сварочный аппарат Deca может использоваться для изготовления различных предметов, таких как ворота, решетки, мебель и многих других изделий из мягкой стали, нержавеющей стали, алюминия и т. д.

Он незаменим для многих профессионалов, таких как как строители, кузнецы, механики и многие другие, которые могут выполнять различные задачи в короткие сроки. Он также используется тысячами энтузиастов-любителей, у которых есть возможность дать волю своему воображению и устранить небольшие бытовые неисправности, без проблем используя мощность 3 кВт бытовой электроэнергии.

Зачем выбирать сварочный аппарат DECA

Если вы хотите выполнять свои сварочные операции наилучшим образом, сварочный аппарат DECA является идеальным решением, начиная с отличного соотношения цена/качество и широкого ассортимента продукции. доступны в официальном каталоге.

Кроме того, служба поддержки клиентов эффективна и хорошо организована, так как позволяет найти многочисленные сервисные центры по всей стране, чтобы обеспечить послепродажное обслуживание при любых неисправностях Сварочные аппараты Deca .

Top-welding предлагает некоторые из наиболее востребованных сварочных аппаратов Deca, такие как следующие модели:

– DECA Job 220

– DECA Miga 218

– DECA Miga 215

– DECA I-arc 318 Lab

Сварочные аппараты DECA MIG/MAG подают поток инертного или активного газа от горелки, задачей которого является предохранение расплавленных материалов от окисления. По этой причине все сварочные работы должны выполняться в безветренном месте, чтобы избежать рассеивания газа от сварочной горелки.

Сварка, осуществляемая аппаратами непрерывной проволоки, обеспечивает максимальную эффективность и не требует остановок при каждом проходе для замены электрода и удаления отходов.

Сварочные аппараты DECA MIG MAG подходят для тех, кому приходится работать с низкоуглеродистой, нержавеющей сталью и алюминием.

Сварочные аппараты DECA MMA

Сварочные аппараты Deca MMA маленькие и очень легкие, а простая, интуитивно понятная панель управления позволяет быстро и точно регулировать сварочную дугу. Этот тип продукта также позволяет использовать основные электроды, которые очень устойчивы к сварке и равномерно проникают в сварочную ванну.

Сварочные аппараты Deca MMA используются во многих профессиональных областях, таких как легкие столярные работы, техническое обслуживание и строительство.

Цены на сварочные аппараты Deca MMA зависят от модели, мощности и количества принадлежностей, входящих в комплект.

Тем не менее, рекомендуется тщательно оценить покупку, так как различия между одной версией и другой касаются только диаметра электродов, которые можно использовать, и силы тока; чем выше эти параметры, тем выше конечная стоимость Дека сварочный аппарат будет.

Первым параметром, который следует учитывать при выборе лучшего сварочного аппарата DECA , является метод сварки, который вы хотите использовать (MMA, MIG MAG, TIG). Если у вас все еще нет четкого представления или вы хотите время от времени выбирать, вы можете выбрать модель с несколькими процессами.

Два других элемента, которые следует учитывать, — это вес и размер, особенно если вы хотите часто перевозить сварочный аппарат.

Что касается бюджета, даже если он уже определен, рекомендуется проявить гибкость: вложив еще несколько сотен евро, вы сможете приобрести сварочный аппарат Deca, идеально подходящий для ваших нужд. На самом деле, вы должны рассматривать такую ​​покупку как реальную инвестицию, которой суждено продлиться с течением времени, а не что-то, что можно заменить в течение нескольких месяцев.

Мощность и функции заслуживают не меньшего внимания; что касается первого, вы должны обратить внимание на потребление, поскольку традиционная бытовая электрическая система имеет максимальный предел 3 кВт, что позволяет регулировать максимальный сварочный ток примерно до 140 ампер.

Техническое обслуживание сварочного аппарата DECA

Чтобы избежать неприятных сюрпризов и обеспечить долгий срок службы и максимальную производительность вашего сварочного аппарата DECA , необходимо выполнять необходимые операции планового технического обслуживания, в том числе:

– очистка: хотя это может показаться тривиальным и очевидным понятием, это не так, так как следы пыли и грязи, если их своевременно не удалить со сварочного аппарата, могут накапливаться внутри механизмов и создавать проблемы для сварочного генератора.

– хранение: поместите сварочный аппарат DECA в сухое место, вдали от прямых источников тепла, воды и влаги.

Наконец, не забывайте тщательно следовать инструкциям, приведенным в руководстве пользователя, которые различаются от модели к модели Сварочный аппарат DECA .

Top-welding имеет широкий выбор сварочных аппаратов Deca , доступных для немедленной доставки, с услугой доставки, включенной в цену: 318 Lab

Вы ищете продукт, которого нет в нашем списке? Свяжитесь с нами, чтобы получить индивидуальное предложение или специализированную техническую помощь.

Сварщик из микроволновки своими руками: контактная или точечная сварка

Из неисправных устройств можно извлечь большое количество различных запчастей, которые можно использовать не только для ремонта других устройств, но и для самостоятельного изготовления оригинальных изделий. Одной из таких домашних самоделок является точечная сварка, которую очень легко сделать из ненужных микроволновых печей.

Не выбрасывайте старую микроволновку

Как самостоятельно сделать споттер из старой микроволновки будет подробно рассказано в этой статье.

Микроволновый корректор своими руками: сборка трансформатора

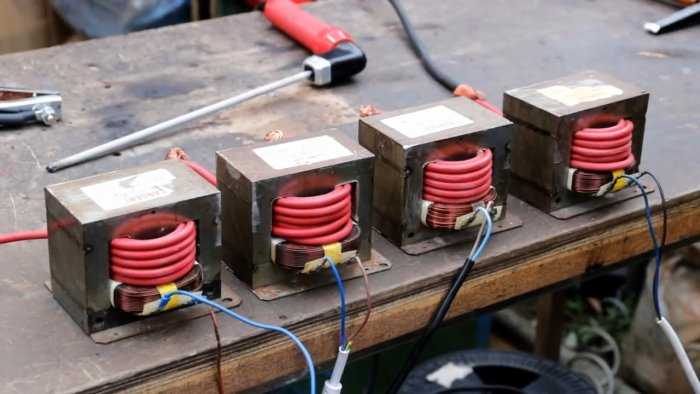

Микроволновая печь может быть использована для изготовления сварочного аппарата только при условии исправности ее высоковольтного трансформатора. Для самостоятельной точечной сварки потребуется снять эту деталь с бытового прибора. Для демонтажа высоковольтного преобразователя:

• Снимите заднюю крышку, предварительно открутив несколько винтов;
• Отсоедините клеммы от силового трансформатора;
• Открутить винты крепления трансформатора;
• Вытяжка.

Теперь из повышающего трансформатора можно сделать понижающий, который будет использован в конструкции самодельной точечной сварки. Для такой переделки в первую очередь следует аккуратно демонтировать вторичную высоковольтную обмотку. Для этого потребуются следующие инструменты:

• Ножовка по металлу;
• Молоток;
• Шпилька;
• Плоскогубцы;
• Электродрель;
• Сверло по металлу.

Демонтаж вторичной обмотки производится в следующей последовательности:

• Закрепите трансформатор в тисках, чтобы не повредить первичную обмотку;
• Ножовкой отрезается вторичная обмотка с двух сторон.

Снятие вторичной обмотки высоковольтного трансформатора

• Сверло для сверления проводов вторичной обмотки, оставшихся в корпусе трансформатора;
• С помощью шпильки и молотка выбейте остатки медной проволоки.

При полном снятии высоковольтной обмотки необходимо правильно намотать провод для понижающей обмотки. Диаметр медного провода для вторичной обмотки должен быть не менее 16 мм. Если проводника подходящего диаметра нет, то можно использовать несколько проводов в жгуте.

Трансформатор точечной сварки

При таком варианте изготовления обмотки токопроводящие жилы следует выбирать таким образом, чтобы сумма диаметров всех медных жил была не менее 16 мм. Для вторичной обмотки достаточно будет намотать 2 – 3 витка, чтобы получить ток достаточно высокой мощности.

Витки должны располагаться как можно ближе друг к другу.

На этом сборку трансформатора можно считать завершенной.

Изготовление электродов

Точечная сварка из старой микроволновки будет работать эффективно только при использовании качественных электродов. Можно самостоятельно изготовить электроды из медного стержня. Соединение электродов с контактным проводом осуществляется через наконечник, который следует качественно припаять к медному проводнику.

Рабочая сторона электрода должна быть заточена в виде конуса для получения более качественного сварного соединения.

Электрод для точечной сварки

Если нет желания самостоятельно изготавливать электроды, то можно купить готовые, но стоимость фабричных изделий будет не менее 500 рублей за 1 шт.

Изготовление органов управления

Для того, чтобы точечной сваркой было просто и удобно управлять, необходимо изготовить корпус аппарата, с помощью которого можно будет легко сваривать металлы.

Первое, что нужно сделать, это починить трансформатор. Для этой цели можно использовать толстый лист фанеры, в котором дрелью проделываются отверстия для крепления трансформатора. Управление процессом точечной сварки может осуществляться как на внешнем устройстве, когда трансформатор располагается отдельно от корпуса и от него по проводам подается напряжение на контакты зажимов. Такое устройство позволит производить сварку в труднодоступных местах и ​​на крупногабаритных объектах.

Существенным недостатком выносного аппарата является необходимость использования достаточно длинного кабеля, при прохождении по которому будет значительно снижен электрический ток из-за нагрева проводника в момент сварки металла. Также к неспособности дистанционного устройства относится невозможность использования клещей с длинным рычагом, поэтому контактное усилие будет незначительным, что не может не сказаться на качестве сварки.

Клещи можно изготовить самостоятельно на инверторном сварочном аппарате. Для изготовления клещей потребуется найти 2 большие шайбы-прокладки толщиной не менее 8 мм и диаметром 50 мм. При отсутствии подходящих деталей их можно изготовить самостоятельно на токарном станке. Если шайбы изготавливаются своими руками, то в середине каждой из них нужно будет сделать отверстие диаметром 20 мм.

Следующим этапом самостоятельного изготовления клещей является вырезание из толстого эбонитового стержня утеплителя.

Стержни из эбонита

Стержень желательно подобрать таким образом, чтобы его диаметр соответствовал внешнему диаметру металлических шайб. Средняя изоляция изготавливается следующим образом.

• От эбонитового стержня отрезается кусок длиной 30 мм.
• Шайба эбонитовая прочно закрепляется в сверлильном станке и ровно посередине делается сквозное отверстие диаметром 8 мм.
• На токарном станке снимается материал с обеих сторон эбонитовой шайбы до диаметра 20 мм. Материал следует снимать на расстояние, равное толщине металлической шайбы.

Таким образом, получится надежный изолятор, который не допустит короткого замыкания между рычагами зажима.

На следующем этапе изготовления самодельных клещей приваривают к металлическим шайбам, с одной стороны ручки длиной около 40 см, а с другой контактную часть прибора, к которой будет подведен силовой кабель и зажим электрода прикрепил. Ручки и контактная часть устройства могут быть выполнены из металлического прутка, который со стороны оператора должен быть прямым, а со стороны контактной части – Г-образным. Подгибание клещей со стороны рабочей части необходимо для того, чтобы соприкосновение контактов производилось только в месте сварки деталей. Металлические шайбы, к которым были приварены ручки и контактные детали, после сварки зачищают напильником или наждаком, чтобы после сборки клещей детали свободно скользили по эбонитовой изоляции.

Сборка самодельных клещей осуществляется следующим образом:

• На болт длиной 50 мм и диаметром 8 мм надевается металлическая шайба, затем шайба из любого изоляционного материала с внешним диаметром не менее 30 мм.
• Половина клещей установлена.
• Установлен разделительный эбонитовый изолятор.
• Вторая половина галочки установлена.
• Ставится изолирующая шайба, затем металлическая шайба, после чего накручивается гайка М8.

Клещи самодельные

Помимо значительной потери мощности на проводнике, при использовании клещей не всегда удается свести контакты с необходимым усилием. Особенно этот недостаток отмечается при контактной сварке металлических деталей толщиной 0,5 мм и более. Для обеспечения достаточного усилия контактная сварка своими руками из старой микроволновки выполняется в виде стационарного аппарата.

Стационарный сварочный аппарат

Пружина рычага

Все основные детали этого вида контактной сварки выполнены по описанному выше принципу, но с той лишь разницей, что рабочая часть перемещается только в вертикальной плоскости, а контакты, благодаря наличию более длинного рычага, замыкаются под гораздо большим усилием.

В стационарном устройстве подвижным выполнено только верхнее плечо, которое, как и при изготовлении клещей, должно быть надежно изолировано от основного корпуса с помощью эбонитовой вставки.

Применение одного рычага значительно упрощает управление сварочным аппаратом, а также позволяет изготовить механизм, автоматически включающий аппарат при перемещении рычага вниз.

Также потребуется оснастить рычаг пружиной, которая вернет верхний контакт сразу после прекращения давления.

Нет необходимости оснащать стационарную конструкцию рычагами типа «ножницы», поэтому достаточно сделать один подвижный верхний рычаг, на котором будет установлен зажим для подключения провода от трансформатора и механизм фиксации электрода.

Нижняя часть выполнена в виде неподвижной платформы с выступающим вверх элементом, на котором также закреплен кабель питания и нижний рабочий электрод.

Точечная сварка самодельная

Преимущество стационарного аппарата в том, что этот аппарат легко сваривает металл толщиной до 1 мм.
