Самодельная точечная сварка + споттер


Всем доброго времени. В данной статье речь пойдёт о трансформаторе от микроволновой печи. А точнее, как из него можно собрать аппарат точечной сварки и на что ещё будет способен этот аппарат. А поможет нам в этом разобраться автор канала на YouTube «Альгирдас Вашкелис». Также автор, проведёт тест этой самоделки с проводами разного сечения, а ещё покажет в каких ещё целях, можно применить данный аппарат.

Думаю, статья будет интересна многим. И так поехали, кому интересно читаем статью дальше.


Материалы, которые использовал автор:
Сетевой провод от микроволновки с клеймами.

Сварочные провода сечением жилы 25 и 35 квадратов.

Ещё пару проводов с клеймами.

Трансформатор от микроволновой печи.

Контактная кнопка от микроволновки.

Первым делом автор с трансформатора удалит вторичную обмотку и магнитные шунты.

Узнать какая из обмоток вторичная, а какая первичная не сложно. Первичная обмотка на таких трансформаторах всегда имеет меньшее количество витков, проводом большего сечения.

А так же имеет два контакта, к которым подключается сетевой провод.

Вторичная обмотка имеет большее количество витков проволокой меньшего сечения и от неё выходит более двух контактов.

Данный сетевой кабель имеет три жилы одна, из которых земля. Эту жилу автор просто уберёт в сторону.

Удалить обмотку можно разными способами, (и он их попробовал) главное при удалении вторичной обмотки не повредить первичную.


Поэтому автору показалось проще всего обмотку срубить старой стамеской, которую он уже давно не использует по назначению.

Срубил обмотку с обеих сторон. А остатки просто выбил.

Затем удалил бумагу и выбил шунты.

По словам автора: некоторые мастера утверждают, что при намотке новой вторичной обмотки для этого аппарата нужно учитывать направление первичной обмотки. Наш герой решил проверить так ли это на самом деле. Поэтому испытывать самоделку автор будет с направлением обмотки, как по часовой стрелке, так и против неё.

Для первого испытания он взял кабель сечением 25 квадрат.

Для тех, кто не в курсе диаметр провода и его сечение это разные вещи. Но для того, чтобы узнать сечение провода не обязательно быть физиком или математиком или заморачиваться с разными формулами и вычислениями.

Можно просто воспользоваться данной таблицей или аналогичной, благо в сети сейчас таких таблиц огромное количество.

Результат сечения первого тестируемого провода автора.

На концах кабелей автор установил, такие вот наконечники, затем обжал их и одел термоусадочную трубку. (У всех проводов, которые тестировал автор, длина 1. 5 м.)

Далее намотка кабеля: по часовой стрелке снизу вверх один виток.

Затем подключил сетевой провод и кнопку.

И первый тест на саморезе диаметр, которого 3.5 мм, длина 90 мм.


Результат 7 секунд.

Далее смена направления кабеля, то есть в противоположном направлении первичной обмотке так же один виток.


И тест на таком же саморезе.

Результат оказался таким же, 7 секунд. Получается направление намотки не так и важно, как утверждают многие.

Далее тест тем же кабелем, но уже с двумя витками.


Результат 3 секунды.

Болт 3.5 мм на 70 мм.

Результат: 6 секунд.

Далее провод сечением 35 квадрат один виток.

Тест до разрыва болта параметры болта те же.


Результат 12 секунд.

Далее: кабель тот же два витка.


Время 6 секунд.

И в конце автор решает сделать провод сечением 50 квадрат. Для этого он взял два сварочных кабеля сечением 25 квадрат каждый. Снял с них изоляцию и скрутил их в одну жилу.


Затем изолировал: сначала слюдой.

Потом хлопчатобумажной изолентой.

И в конце термоусадка.

На концы так же автором были одеты наконечники.

Готовый кабель 50 квадрат.

Один виток.

Снова болт.

Время 8 секунд.

Далее два витка.

Болт.

Время 4 секунды.

Для проверки следующих возможностей данного аппарата, автор собрал контактные клещи, но это пробный вариант, или как назвал автор рабочий прототип.


Электроды сделаны из жала от паяльника диаметром 12.5 мм.

В качестве зажимов автор использовал медную шину шириной 20 мм толщиной 3 мм.

Получилась такая вот самодельная установка.

Следующий тест на ржавой и прикипевшей к болту гайке.

После разогрева гайка откручивается без труда.

Металлический квадрат 10 мм на 10 мм.


Аппарат тоже способен разогреть.

Ну а теперь прямое назначение данной самоделки. Сваривание двух и более деталей.
Тест: металл 0.7 мм (от кузова легкового авто).


Пластины 2 мм.

Профильная труба 30 мм на 30 мм, толщина стенки 0.5 мм.

И кузовная сталь 0.7 мм.


Этот аппарат способен работать в качестве споттера. Для этого нужно один из концов провода зафиксировать в любом удобном месте кузова.

А на второй край провода потребуется установить зажим, который можно приобрести в магазине или изготовить самому. Автор для демонстрации использует плоскогубцы.

В дальнейшем автор планирует сделать контактные клещи для этого аппарата по такому принципу. Главное сделать держатели электродов изолированными друг от друга.

Да и чуть не забыла чистить контакты можно наждачной бумагой.

Такая вот сегодня статья получилась, надеюсь она была полезной для многих. А на это у меня всё. Всем спасибо и до новой встречи!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Споттер, сварка, точечная сварка. Оборудование для кузовного ремонта от ГрузоТех™

Споттер - аппараты для точечной сварки (аппараты контактной сварки)

Аппарат точечной сварки – так называемый споттер для кузовного ремонта - это устройство, используемое для самого обширного перечня ремонтно-сервисных работ. Приобрести этот прибор можно в компании «ГрузоТех», которая специализируется именно на поставках оборудования для автомастерских, СТО и сервисных центров.

Если вы решите приобрести споттер для ремонта кузова со склада в Москве либо Санкт-Петербурге с доставкой в любой город, то для начала стоит проанализировать ассортимент интернет-магазина.

Каталог включает такие позиции:

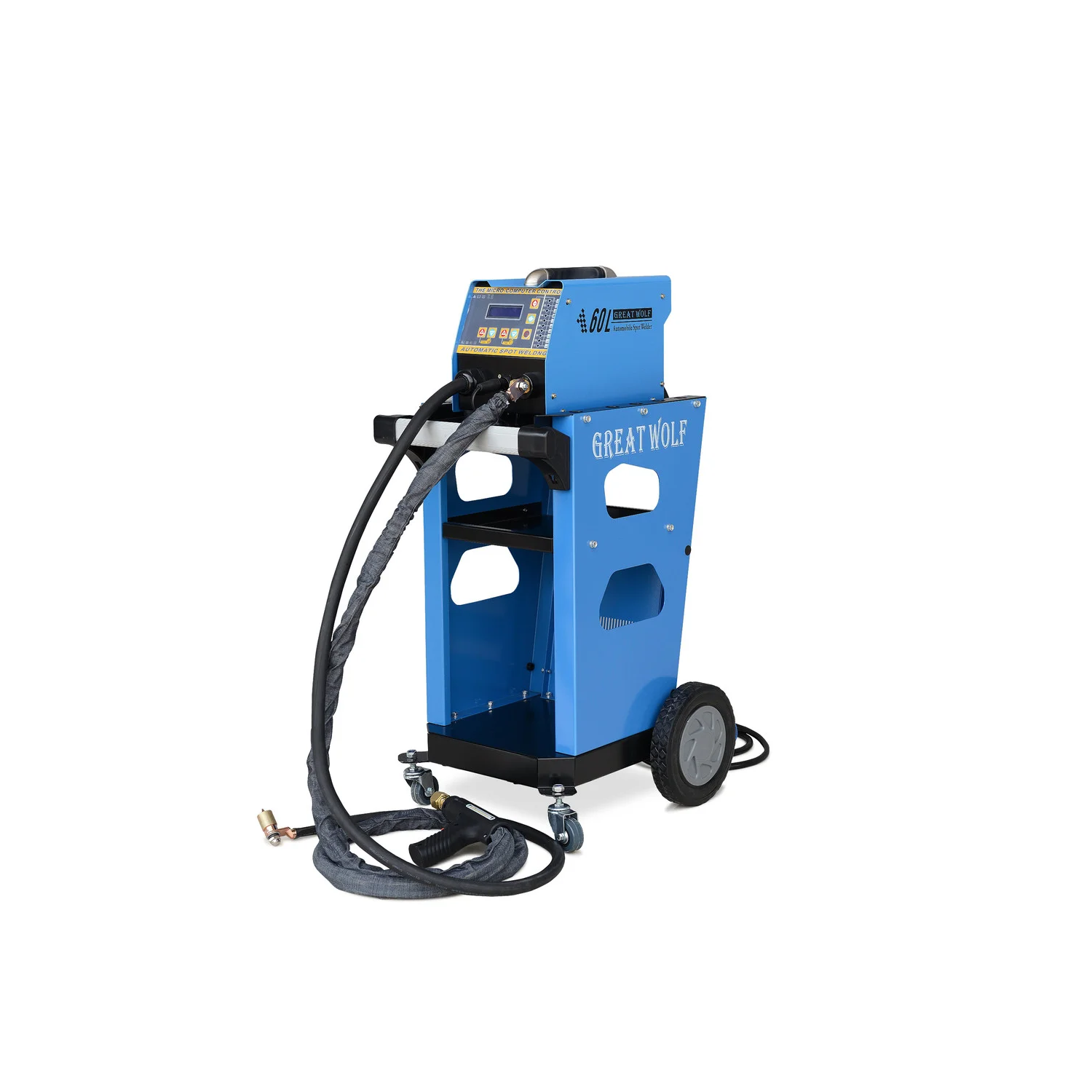

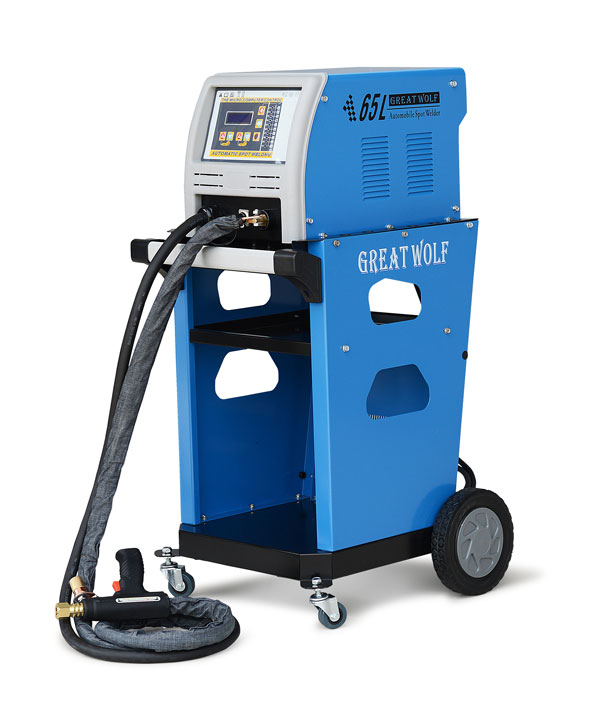

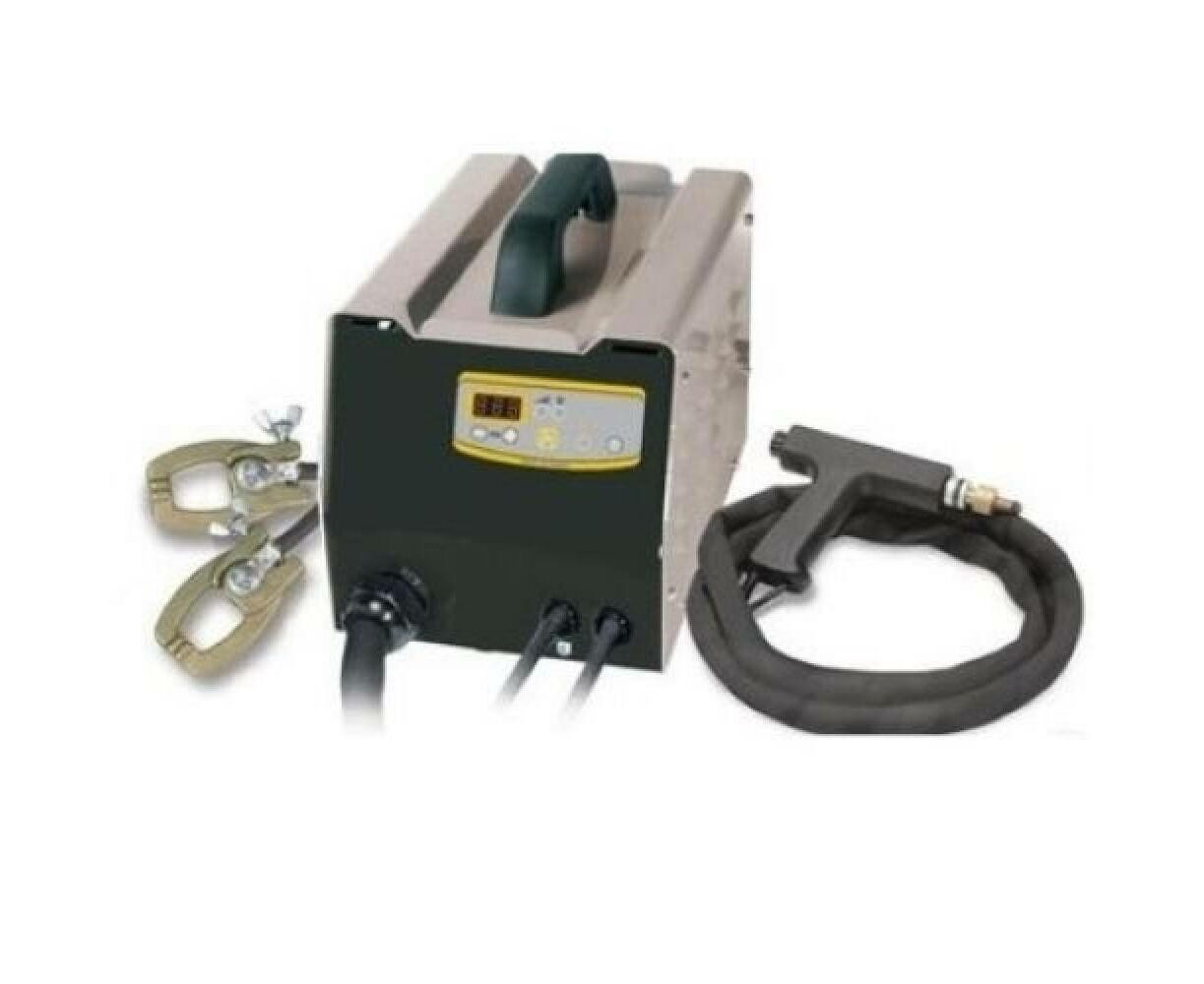

  • Аппараты точечной сварки (переносные и стационарные)
  • Сварочные полуавтоматы инверторного типа
  • Устройства для сварки алюминия или пластика
  • Многофункциональные центры для кузовного ремонта.
  • Запчасти для сварочных аппаратов
  • Аксессуары для точечной сварки

Поэтому, если для выполнения ремонтных работ в вашей мастерской требуется точечная сварка - купить все необходимое для нее, будь то аппарат контактной сварки, инвертор или набор деталей из сварочной проволоки, можно в интернет-магазине.

Точечная сварка в ремонтных работах

Контактный сварочный аппарат применяется для восстановления поврежденных частей кузова и других деталей автомобиля. Методика точечной сварки способствует кристаллизации обрабатываемого металла, за счет чего формируется прочный, надёжный и долговечный шов.

Именно поэтому, если в работе вам требуется контактная сварка – купить лучше всего качественный споттер на микропроцессорном управлении. Такие изделия широко применяются в профессиональных автомастерских, и характеризуются обширным спектром преимуществ:

  • высокая эффективность работы
  • простата применения, обслуживания и профилактики
  • длительный срок службы
  • компактные размеры
  • сравнительно невысокая энергоемкость.

Таким образом, аппарат точечной сварки, используемый квалифицированным персоналом, позволяет существенно повысить качество выполнения многих работ. Тем самым мы гарантируя положительные отзывы клиентов и повышение лояльности - а значит, и повторные обращения именно в ваш сервис.

Почему именно «ГрузоТех»?

Принимая во внимание популярность аппаратов точечной сварки сегодня купить споттер можно практически везде. И все же покупка именно в компании «ГрузоТех» обеспечит вам целый ряд преимуществ:

  • Выбор из обширного перечня моделей, включающего только проверенные устройства с хорошим запасом надёжности и отличным функционалом
  • Консультационную и информационную поддержку специалистов компании
  • При необходимости – ремонтное и сервисное сопровождение
  • Выгодные финансовые условия покупки, возможность приобретения в кредит
  • Цена на споттер ниже чем у конкурентов
  • Доставку приобретенного оборудования в указанный вами населенный пункт.

Поэтому, если вам для вашей мастерской, СТО или сервисного центра нужен надежный, долговечный и функциональный споттер для кузовных ремонтов (аппарат точечной и контактной сварки) – цена, условия покупки и доставки будут оптимальными именно в компании «ГрузоТех».

Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО "Петроком"

Задать вопрос

"Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

"

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

ИллюстрацияОписание действия
Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;
  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

  1. Профилактический осмотр и очистка всех деталей.
  2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
  3. Важно зачистить деформированную поверхность перед началом работ.
  4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Сварочное оборудование


Скачать видео-инструкцию по работе со спотером SOLARY.

  В наше время уже трудно себе представить какую то область деятельности человека без сложных устройств и механизмов. Технологический прогресс внес в нашу жизнь различные средства и инструменты, облегчающие повседневные задачи и широко использующиеся в промышленности. Сварочные технологии тоже не стоят на месте.

   СВАРКА - общее название около 50-ти технологических процессов создания неразъемного соединения металлических деталей. Один из старейших способов сварки, в настоящее время редко применяемый,  — кузнечная сварка, при которой соединение деталей осуществляется за счет их совместного деформирования. Современные процессы сварки — электродуговая, газовая сварка, сварка сопротивлением, пайка твердым и др. — основаны на местном сплавлении соединяемых деталей.

   Электродуговая сварка — наиболее широко применяемая группа процессов сварочной технологии. При электродуговой сварке кромки соединяемых деталей расплавляются электрическим дуговым разрядом. Для сварки необходим сильноточный источник питания низкого напряжения, к одному зажиму которого присоединяется свариваемая деталь, а к другому — сварочный электрод.

Главная роль дугового разряда — преобразование электрической энергии в теплоту. При температуре около 5500° С газ в разряде представляет собой смесь ионизованных частиц, определяющих поведение присадочного металла. Характер дугового разряда зависит от присадочного металла, основного металла, защитной среды, параметров электрической цепи и других факторов.

   Ручная дуговая сварка с защитой зоны сварки. Этот наиболее распространенный вид электросварки применяется для сварки мягкой и легированных сталей, чугуна, нержавеющих сталей и в некоторых случаях цветных металлов. Электрод имеет вид стержня диаметром 1,5-10 мм, закрепляемого в ручном электрододержателе.

   При прикосновении электрода к свариваемой металлической детали замыкается цепь тока, и конец электрода нагревается. Если затем электрод отвести на 3-5 мм от детали, то устанавливается дуговой разряд, за счет которого далее и поддерживается ток. Интенсивный локальный нагрев вызывает расплавление основного металла (металла детали) вблизи дуги разряда. Конец электрода тоже расплавляется, и металл электрода вливается в расплавленную "сварочную ванну" основного металла.

   Сварщик, следя за тем, чтобы дуговой промежуток не изменялся, ведет электродом вдоль состыкованных кромок свариваемых деталей. При прохождении электрода образуется расплавленная сварочная ванна из основного металла и металла электрода, которая затем сразу же затвердевает.  В результате однократного прохождения дуги по контуру сварки образуется сварочный валик.

  Описанный способ сварки довольно универсален и применяется как в цеховых, так и в полевых условиях для сварки деталей толщиной от 1,5 мм до 15 см и более.

   Ключом к успеху такой технологии явилось создание густого флюса — обмазки, окружающей металлический электрод. Флюс защищает дугу и сварочную ванну от загрязнения газами, содержащимися в атмосферном воздухе, добавляет раскислители для очистки сварочного металла, повышает стабильность плазмы дугового разряда и в некоторых случаях обеспечивает подвод легирующих компонентов, а также порошкообразного основного металла для ускорения наплавки сварочного металла.

    Газоэлектрическая сварка расплавляемым электродом. Этот способ сварки аналогичен предыдущему, но отличается от него тем, что электродом служит проволока, подаваемая с катушки и подводимая к месту. Роль флюса в них играет газ, выходящий из сварочного сопла и охватывающий конец электрода, дугу и сварочную ванну. Можно получать разные характеристики дуги, используя аргон, гелий, углекислый газ или смесь перечисленных газов и вводя при необходимости малые добавки кислорода. Главные преимущества таких технологий — возможность сварки химически активных металлов (алюминия, магния, нержавеющей стали, меди, никеля), чистота, возможность визуального контроля, большая скорость и удобство сварки в трудных положениях. Для сварочного сопла может быть предусмотрено водяное охлаждение.

   Этим способом можно соединять вручную, полуавтоматически или автоматически в различ­ных пространственных положениях разнообразные металлы и сплавы толщиной от десятых долей до десятков миллиметров.

         Сущность способа.

   При сварке в зону дуги 1 через сопло 2 непрерыв- но подается защитный газ 3 (см. рис.). Теплотой дуги расплавляется основной металл 4 и электрод- ная проволока. Расплавленный металл сварочной Ванны, кристаллизуясь, образует шов . В качестве защитных газов применяют  аргон, гелий, углекис-лый газ и их смеси, подающиеся к сварочной го-релке вместе с электродной проволокой.

Следует заметить, что углекислый газ является ак-тивным газом — при высоких температурах проис-ходит его диссоциа­ция с выделением кислорода. Выделившийся ки­слород окисляет металл. В связи с этим приходится в сварочную проволоку вводить раскислители (такие, как марганец и кремний).По отношению к электроду защитный газ можно подавать центрально или сбоку.

Полуавтоматическая дуговая сварка.


    В основу классификации любого метода сварки плавлением по степени механизации положен «принцип двух движений»: первое движение - перемещение зоны сварки (сварочной ванны) вдоль оси шва, второе движение - подача присадочного материала в зону дуги. При ручной дуговой сварке оба этих движения выполняются оператором вручную, при полуавтоматической сварке механизирована подача присадочного материала (сварочной проволоки), при автоматической сварке механизированы оба движения.

   Автоматическая сварка не всегда осуществима и целесообразна. Она выгодна в массовом и серийном производстве изделий с достаточно длинными прямолинейными и круговыми швами.

    Автоматический механизм шлангового полуавтомата, проталкивает электродную проволоку из бухты в зону дуги через гибкий шланг и держатель-наконечник. Сварщик, держа наконечник, вручную перемещает его вдоль шва.

Сварочныеполуавто­маты

   Состоит любой сварочный по­луавтомат из источника питания, системы управления, блока по­дачи сварочной проволоки, спе­циальной горелки и комплекта соединительных шлангов и кабе­лей.

   Источником питания в свароч­ном полуавтомате может слу­жить сварочный инвертор* или обычный сварочный выпрями­тель. Инверторные источники питания, используемые в свароч­ных полуавтоматах, могут значи­тельно повысить качество сварки и при этом расширить спектр свариваемых материалов.

   В современном сварочном полуавтомате система управления может обеспечить формирование необходимого режима сварки и поддерживать устойчивость её параметров. Также позволяет выполнять автоматическое формирование нужного режима сварки в зависимости от выбранных вами параметров, таких, как диаметр сварочной проволоки, тип и толщина свариваемого материала, состав защитного газа. Кроме того, некоторые системы управления сварочного полуавтомата имеют функцию запоминания выбранного режима сварки, чтобы впоследствии его использовать.

Подающий механизм

   Его назначение - подача сварочной проволоки с постоянной скоростью в сварочную горелку. В подающем механизме находятся кассета со сварочной проволокой (может размещаться снаружи или внутри корпуса), электродвигатель подачи проволоки, размоточное устройство, механизм правки и подачи проволоки, электромагнитный газовый клапан. На лицевой панели подающего механизма размещаются регуляторы управления полуавтоматом - сварочным током, скоростью подачи проволоки (напряжения дуги), давлением и расходом защитного газа.

   Размоточное устройство, на которое устанавливается кассета со сварочной проволокой, имеет систему торможения - чтобы при выключении сварочного тока и остановке электродвигателя подачи проволока не разматывалась с кассеты и не запутывалась. Посадочные места размоточных устройств, как правило, изготавливаются под так называемые еврокассеты - кассеты заданных размеров, рассчитанные на наматывание определенного количества сварочной проволоки. Кассеты обычно делаются из пластика, но в последнее время получили распространение каркасы, изготовленные из толстой стальной проволоки.

*Инвертор - другими словами - преобразователь. О нём мы поговорим ниже.

   Механизм правки предназначен для выравнивания неровностей и загибов проволоки. Состоит из двух роликов, один из которых - подающий, а второй - прижимной - предотвращающий проскальзывание проволоки. Прижимные ролики обычно гладкие, а подающие имеют калиброванные под определенный диаметр проволоки канавки. Такие механизмы эффективно работают с проволоками диаметром 0,6 и 0,8 мм и широко применяются в легких полупрофессиональных сварочных полуавтоматах.

   Через гибкий шланг сварочный ток подводится к держателю, и электродная проволока подается в зону дуги. Для пропуска электродной проволоки внутри  шланга находится гибкая стальная спираль, отделенная от токоведущей части шланга слоем изоляции. Поверх спирали расположены гибкие медные провода, по которым поступает сварочный ток. В провода заложены два изолированных проводника для цепи управления.  Шланг заканчивается держателем-наконечником. На держателе смонтирована кнопка для включения механизма полуавтомата и сварочного тока. Электродная проволока, пройдя гибкий шланг, поступает в наконечник и направляется в зону дуги.

Горелки сварочных полуавтоматов

   Основой горелки является кор­пус, выполненный в виде изогну­той трубки (мундштука 5), внутри которой расположен канал для подачи проволоки и отверстия для подвода защитного газа. На переднем срезе корпуса на резьбе крепится токоподводящий нако­нечник(6), изготавливаемый из материала с высокой электропро­водностью и достаточной стойко­стью к истиранию. Через изоля­ционное кольцо (2) на корпусе горелки крепится медное газовое сопло (8). Изоляция сопла от то­коведущих частей позволяет избежать короткого замыкания при случайном касании горелки свариваемых деталей, и даже вести сварку, опирая горелку соплом непосредственно на изде­лие. В кабель-шланге горелки расположены: газовый шланг, токоведущий кабель и провода управления, идущие к расположенной на рукоятке горелки (1) кнопке включения сварочного тока и защитного газа (4). Длина кабель-шланга горелки на легких сварочных полуавтоматах составляет 1,0- 1,5 м, а на более мощных моделях - 3, 4 и 5 м.

   К подающему механизму кабель-шланг присоединяется при помощи разъема. Сегодня обычно используются так называемые евроразъемы, позволяющие производителям сварочных полуавтоматов комплектовать свою продукцию горелками любого производства.

   Необходимо так же отметить, что сварочные полуавтоматы отличаются своей универсальностью. Это означает, что все его основные узлы и компоненты могут в любой момент заменяться на новые, которые наиболее подходят к конкретной сварочной задаче. Кроме того, можно дополнять сварочный полуавтомат и различными добавочными модулями. Например, системой подачи защитного газа, системой охлаждения для отвода от сварочной горелки излишков тепла, наконец, всевозможными системами защиты, призванными создать дополнительную защищенность сварщику во время работы.

   Такое качество, как компактность позволяет сварочным полуавтоматам производить сварку в любых тяжелых условиях или труднодоступных местах, при этом обеспечить эффективность сварочных работ может всего один оператор-сварщик.

    Универсальные сварочные полуавтоматы позволяют применять их для различных способов сварки, например, когда возникает необходимость (мы говорим о переносных полупрофессиональных полуавтоматах) работать с малоуглеродистыми и низколегированными сталями, под водой,  в полевых условиях (ветер, дождь), а также, когда предъявляются особые требования к качеству сварного шва (газовые, водопроводные трубы), или нет возможности подтащить к месту довольно-таки тяжёлый баллон с углекислым газом.

    В таких полуавтоматах предусмотрен режим безгазовой сварки. Как правило, он предусматривает обратную полярность ( т.е. на горелку подаётся “-”, а к свариваемому материалу “ + “) В данном случае необходимо применять специальную самозащитную порошковую проволоку.

   Обеспечение эффективной защиты зоны плавления от воздуха в самозащитной проволоке решается за счет  конструкции оболочки и подбора состава сердечника. При сварке самозащитной порошковой проволокой высококачественные сварные швы получают и при воздействии воздушных потоков (при ветре), поэтому они считаются наиболее перспективным материалом для механизированной сварки в полевых и монтажных условиях, а также на стапеле.
  Основу сердечника самозащитных проволок составляет газошлакообразующая композиция. В зависимости от состава композиций выбирается необходимый тип проволоки исходя из задач, условий и вида работ.



Что такое инвертор и как он работает?

     Инвертором называется прибор, схема, или система, которая преобразует постоянное напряжение в  переменное и наоборот (причём последнее можно назвать выпрямителем). Существует другой способ определения: инверсия - функция обратная выпрямлению. Выпрямители преобразуют переменное напряжение в постоянное, а инверторы наоборот, превращают постоянное напряжение в переменное.

     Инверторы совсем не редкие устройства. Там, где возникает необходимость подключения в автомобиле к.-л. бытовой техники (принтера, факса,), требующей переменного напряжения на помощь приходит инвертор, преобразующий постоянный ток 12V автомобильной сети в переменный 220V.

   Так же, имея бытовую сеть и необходимость в сварке (которая требует низкое напряжение и большую силу тока) нам снова сможет помочь инвертор. Причём применение инверторов в современных сварочных аппаратах помогает обойтись без громоздких, тяжёлых и дорогостоящих трансформаторов.

Споттеры

   Используя возможности точечной сварки, споттер позволяет заметно сократить время ремонта таких повреждений, как, например, вмятины или вздутие кузовных панелей, глубокие царапины. Полезность такого аппарата в кузовном цехе переоценить трудно.

  Что это такое?

   Споттер – это устройство для контактной сварки. По сути споттер является сварочным аппаратом, принцип действия которого основан на испускании значительного количества тепловой энергии в месте контакта свариваемых материалов при прохождении тока.
  Споттер (от англ. spot – «точка») – аппарат односторонней точечной сварки, который нашел свое применение именно при ремонте кузовных панелей автомобиля. В Западной Европе споттеры применяются уже более полувека. Позже они стали появляться в США, Японии и других странах. В России эти устройства известны достаточно давно, но их активное распространение на отечественном рынке началось только в последние несколько лет.
  Наиболее актуально применение споттера при ремонте объемных деталей кузова, к которым трудно подобраться с обратной стороны (двери, пороги и т. п.). Споттер позволяет приварить к поврежденной поверхности крепежный элемент, за который реально вытянуть вмятину, не тратя времени на разборку-сборку. Также с помощью ряда споттеров можно нагревать металл, что при некоторых небольших повреждениях позволяет вообще обойтись без вытягивания – металл сам принимает прежнюю форму (осаживается).

Как работает?

    У разных моделей споттеров предусмотрен разный набор приспособлений и аксессуаров для работы, но в целом все они действуют схожим образом. С помощью споттера к поврежденной поверхности приваривают специальный крепежный элемент, за который затем необходимо вытянуть деформированную поверхность.

Некоторые споттеры позволяют нагревать металл угольными стержнями. В случае небольших повреждений можно при нагревании восстановить форму металлической детали.

    Также в комплект могут входить и сварные клещи, позволяющие сваривать листовой металл друг с другом по принципу контактной сварки. Принцип контактной сварки заключается в подаче сильного тока между двумя листами металла в строго определенной точке. Этот ток подается через медные электроды, причем свариваемые листы сильно прижимаются друг к другу с помощью рычажных сварочных клещей или ручной системы сжатия с усилением зажима. В течение около ¼ секунды листы нагреваются до предельной температуры плавления. Усилие, прилагаемое к электродам (около 150 кг), смешивает друг с другом молекулы металла, выполняя тем самым процесс сварки.
   Металл не должен полностью разжижаться, так как в этом случае он будет выдавлен при внезапном расширении, что приведет к образованию низкоконсистентного, пористого или просто полого ядра сварной точки.
   Фактически контактная сварка является просто современной аналогией метода, применяемого когда-то кузнецами: они нагревали два элемента докрасна, а потом ковали их молотом, чтобы прочно соединить. Сегодня электричество заменяет кузнечный горн, а усилие рычажных сварочных клещей пришло на смену молоту.
  Многие устройства обладают готовыми программами: необходимо лишь выбрать тип сварки (с помощью сварочного пистолета – односторонняя точечная сварка), тип крепежного элемента, толщину свариваемого металла и продолжительность сварки. Интерфейсы современных аппаратов приближены к человеку, оттого выполнить вышеперечисленные операции очень просто.
  Любой кузовщик может освоить работу споттером. Хотя, справедливости ради, стоит сказать: описание работы некоторых приборов будет представлять собой целый двухтомник. Однако на практике все не так страшно.

Виды аппаратов

    Принцип действия споттеров – сварка сопротивлением. Это один из самых быстрых и простых видов сварки. Он не требует высокой квалификации оператора и дает надежное соединение.
    Самые дешевые аппараты – это споттеры с отдельно стоящим трансформатором однофазного переменного тока. Они позволяют удалять вмятины, но малоэффективны при необходимости точечной сварки на оцинкованной стали и непригодны для стали с высокой ударной прочностью. Производители автомобилей такое оборудование не используют.
    Более мощные – споттеры с трансформатором трехфазного постоянного тока. Но наиболее современная технология – это споттеры, где вместо обычного трансформатора используется инвертор. Эта технология позволяет получить ток высокой частоты 2000 Гц, что, в свою очередь, заметно снижает вес и размеры трансформатора. Но главное отличие инвертора – не мощность и компактность, а высокое качество сварного соединения, соответствующего заводским стандартам (нет падения силы тока в процессе сварки). Такие аппараты могут работать практически с любыми металлами, используемыми в автомобилестроении.
   Впервые инверторную технологию в сварочных аппаратах применила в 1999 г. французская фирма Saitek. С тех пор многие производители сварочного оборудования применяют инверторы, которые обеспечивают большую мощность и силу тока на выходе при меньшем размере аппарата.

   Процесс сваривания скоротечен, вручную осуществить дозирование сварочного импульса очень трудно. В большинстве случаев эта задача решается с помощью цифровой электроники, управляющей режимами сварки. Споттеры с электронным управлением режимами сварки принято называть цифровыми.


В тему:

    Электрическая контактная сварка была изобретена американцем Элиху Томсоном в конце XIX в. Первоначально этот процесс был предназначен для скрепления тонких металлических листов. Благодаря целому ряду преимуществ он немедленно завоевал огромный успех, особенно потому, что момент его изобретения совпал с появлением первых автомобилей. В результате этот процесс быстро нашел себе применение в монтаже конструкции автомобильного кузова. Позднее электрическую контактную сварку начали применять изготовители подвижного состава, металлической отделки и бытовых приборов.


 Выбор споттера зависит от ремонтируемых автомобилей. Самые простые трансформаторные модели подойдут для ремонта «Жигулей» и кузовов других автомобилей из тонкостенной или низкоуглеродистой стали.
    Кузова современных автомобилей, помимо обычной, состоят из высокопрочной стали, ультрапрочной стали и алюминия. Причем их доля  в автомобилестроении стремительно растет. В скором времени нужда заставит автосервисы приобретать сварочные аппараты инверторного типа с расширенными возможностями. Статистика тоже об этом говорит: в мире падают продажи обычных споттеров, а продажи инверторных аппаратов, наоборот, растут.
   Есть также целые сварочные системы, например, для восстановления BMW новых 5-й (Е60, Е61) и 6-й серий (Е63 и Е64), кузова которых имеют сложную структуру (передняя часть из алюминия, а остальная – из различной стали).

    На сегодняшний день на рынке больше предложений многофункциональных сварочных комплексов. Более того, некоторые фирмы отказываются от производства споттеров как отдельных аппаратов. На смену им приходят многофункциональные комплексы, которые включают в себя споттер, контактную сварку, точечную сварку, прогрев поверхностей угольным или карбоновым электродом и другие режимы. Это оборудование находится в верхней ценовой категории.
  Цена такого оборудования может составлять от 2000 до 10 000 евро и более.

Расходные материалы и обслуживание

   К расходникам для споттера относятся приварные элементы для вытяжки: болты, шайбы, треугольники и др. , а также наконечники электродов. Цена расходных материалов невелика. Так, к примеру, 100 треугольников (каждого из которых хватает на долгий срок) стоят около 20 евро.
В принципе, некоторые расходники можно сделать из подручных средств. Однако есть некоторые нюансы (например, медное напыление электродов), из-за которых лучше заранее позаботиться о надежном поставщике всего необходимого.

В заключение

Использование споттера – не самая сложная ремонтная операция. Работа со споттером гораздо проще сварки полуавтоматом. Однако несколько дней нужно будет посвятить обучению приемам работы. Без должных знаний не удастся использовать все многочисленные функции такого инструмента.

Сегодня не всем авторемонтным предприятиям затраты в несколько тысяч долларов «по карману». И все же нужно иметь в виду, что такие специализированные помощники жестянщика, как споттеры и универсальные аппараты контактной сварки, способны дать двойную или даже тройную экономию времени, а также поднять работу кузовного участка на качественно иной уровень, превратить ее из тяжелого труда в искусство.

P.S. Статья разработана техническим специалистом ТД "HOLEX".

Разновидности точечной сварки и области её применения

Точечной сваркой называют разновидность контактной сварки, в ходе которой детали подлежат соединению в отдельных местах (точках), ограничивающих по размерам нагревом электродов. Они передают сжимающее усилие и проводят электроток. Положение точек зависит от того, как расположены электроды в используемой машине точечной сварки. За один раз возможно сваривать как одну-две, так и несколько точек.


Посредством контактной точечной сварки традиционно сваривают изделия из цветных металлов или черных, как одного рода, так и разнородных. Это могут быть заготовки различными или одинаковыми по толщинам, обработанные резанием или кованые изделия, катаные либо прессованные листы. Наиболее эффективна точечная сварка, ценой вполне доступная, для сваривания узлов сельхозтехники, автомобильных и тракторных элементов, вагонов для железной дороги, деталей микроэлектроники, холодильников и бытовых предметов.



Особенности точечной сварки



При проведении сварки этим способом изделия собираются внахлест. Затем их зажимают с определенным усилием между парой электродов из меди, связанными с трансформатором и проводящими электроток к месту сварки. С включением трансформатора для точечной сварки с помощью кратковременного импульсного действия тока происходит нагрев заготовок с появлением в месте их контракта расплавленного участка или ядра точки.





Поверхности подвергаемых сварке изделий, соприкасаясь с медью электродов, поддаются нагреву не так быстро, как их внутренние слои. Поэтому нагревание длится до достижения состояния пластичности внешними слоями с образованием объемной точки металла и состояния расплава слоями внутренними. Выключив ток, нужно еще определенное время сохранять усиление, необходимое для нормальной кристаллизации подвергшихся расплавлению материалов и предотвращения таких дефектов усадки, как рыхлоты с трещинами. После отключения подачи токов со снятием давления можно увидеть результат воздействия аппарата точечной сварки – образовавшуюся литую точку сварного соединения.





Исходя из расположения электродов относительно подлежащих соединению изделий, такая сварка может выполняться с одной стороны либо быть двухсторонней. В последнем случае две либо больше заготовок зажимаются электродами установки точечной сварки. Способ односторонней сварки предполагает распределение тока между нижней и верхней деталями. При этом часть тока, проводимая через нижнюю заготовку, осуществляет нагрев. Чтобы увеличить этот тока, предусмотрено использование специальной прокладки из меди. Сварка односторонним методом позволяет соединять изделия сразу двумя точками в одно и то же время.



Как подготовить элементы?



Подготовка заготовок для обработки машиной контактной точечной сварки занимает важное место, поскольку от нее зависят стабильность операций и качество получаемых соединений. Изделие под сварку правится, зачищается, подгоняется, прихватывается либо собирается в специальном устройстве. Значительной толщины пленки из оксидов удаляют при помощи особых роликов, имеющих косозубые насечки, пламенным нагревом, дробеметной, дробеструйной либо вакуум-дробной обработкой, накерниванием зоны сварки. Заготовки, выполненные из низкоуглеродистой стали, необходимо обезжирить бензиновыми, ацетоновыми или другими растворителями масел с последующей обработкой травлением, щетками, абразивными и шлифовальными приспособлениями. Также обработанные поверхности подвергают пассивировке.





Заготовки могут быть зачищены только в месте нахлеста или полностью. После процедур механической зачистки с них следует удалить окислы и пыль с абразивными частицами. Изделия, имеющие покрытие металлом, обычно зачистке не подвергают, их прихватывают обычной сваркой. Малогабаритные узлы и заготовки можно варить без прихваток, жестко зафиксировав их в клещах для точечной сварки. На крупных изделиях возможны прихватывание дуговой сваркой и последующая вырубка участков наложения прихваток.



Оборудование для точечной сварки



Важнейшими параметрами режима воздействия аппаратов точечной сварки споттер служат время проведения тока с его плотностью, а также усилие сжатия. Выбор этих характеристик определяется при учете особенностей применяемой аппаратуры по картам технологий, таблицам примерных режимов и опытным работам. Данную сварку проводят как на мягком, так и на жестких режимах. Первый отличается относительно небольшой плотностью токов, значительной продолжительностью цикла сварки при малом давлении. Его чаще всего применяют для сварки низколегированной либо углеродистой стали. Для жестких режимов станка точечной сварки характерны большая плотность тока, значительное давление, а также небольшая продолжительность цикла сварки. Он применим для сварочных работ с медными, алюминиевыми сплавами и стойкими к коррозии сталями.







Технология точечной сварки



Соединение сваркой разнородных материалов лучше производить на мягких режимах. В этом случае облегчается получение надежного соединения за счет возможности регулировки параметров. Усиление нагрева с уменьшением теплоотведения в материал способствует симметричности расположения ядра. Это достигается за счет меньших теплопроводности и диаметра электродов.







Схемами точечной сварки предусмотрено осуществление всего процесса в четыре стадии. В первой происходит зажим соединяемых частей между электродами для точечной сварки. Вторая стадия предполагает на включенном токе разогрев места соединения до температуры расплавления с формированием литого точечного ядра. На третьей и четвертой стадиях увеличивается сила сжатия на включенном токе для образования структур в сварной точке с последующим освобождением электродов от усилия. С помощью данного способа сварки производятся штампосварные соединения. Также незаменим он в присоединении сварными точками отдельных штампованных изделий. И то, и другое существенно увеличивает производительность работ и упрощает процессы изготовленных целых сварочных узлов.





Необходимостью удаления поврежденных деталей в ходе ремонтных работ обусловлена потребность в высверливании точечной сварки. Оно применяется всякий раз, когда нужно аккуратно высверлить места точечного соединения неисправной части с основным изделием. Один из способов удаления сварки заключается в накернировании и засверливании тонким сверлом по металлу. Использование специального сверла для точечной сварки позволяет обойтись без этих операций. При этом не только отпадает необходимость накернивания и предварительного засверливания, но и на втором листе металлического соединения не остается сквозных отверстий от удаленных сварных точек. Принцип и технологию такого высверливания удобно применять в кузовных и любых других работах, когда требуется замена элемента, прикрепленного болтами, саморезами иди заводской точечной сваркой.

Что такое «споттер»? | Сварка своими руками

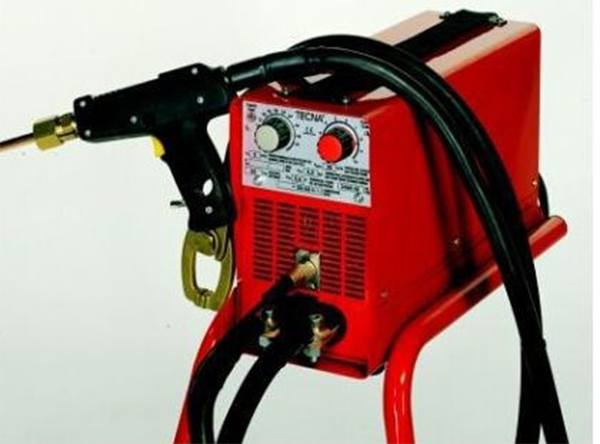

Обычный аппарат контактной точечной сварки

Сегодня техника помогает человеку практически во всех сферах, в которых он задействован, а в некоторых сферах она уже и вовсе его заменила.

Дело кузовного ремонта автомобиля всегда было хлопотным. Найти хорошего мастера по рихтовке, который на протяжении всей жизни накапливал необходимые знания, было всегда трудно. Возможность забраться в труднодоступные места кузова и выровнять их с помощью одному только мастеру известных инструментов, было подвластно только профессионалу. Но с появлением споттеров все изменилось кардинально. Изобретатели додумались, что чем править вмятину изнутри, проще вытянуть ее снаружи, приварив к ней крепеж за который можно ухватиться. С тех пор споттеры, представляющие собой модифицированные аппараты точечной сварки, прочно обосновались в деле рихтовки кузова и стали совершенствоваться. Приваренный к вмятине крепежный элемент является электродом, который позволяет вытянуть деформированный участок, нагрев металл на температуру на 10-20% меньшую, чем температура его солидуса.
Нельзя сказать, что споттеры появились недавно, просто широкое их внедрение стало возможным только в последние десятилетия благодаря использованию современной электроники, которая управляет быстротечным процессом приварки точками.

telwin digital car spotter 5500 с набором приспособлений

Виды споттеров

Выделившись из установок для точечной сварки в отдельный вид устройств, споттеры моментально начали приобретать различные все новые функции. Инженеры усердно работали над их усовершенствованием с целью получить как можно более компактное и полезное устройство, так постепенно эволюция привела к созданию универсальных приборов, которые умеют практически все (кроме стирки и уборки). Перечислим возможности:

  • сварочные работы
  • подогрев
  • устройство для заплат
  • рихтовка

Такое развитие привело к появлению и отрицательных факторов:

  • Возросли электроэнергетические потребности, а значит, появилась потребность в использовании отдельных блоков питания.
  • Переход на питание от трехфазной сети
  • Т.к. техника стала более профессиональной, это привело к ее удорожанию.

Из вышесказанного может быть понятно, какие же виды споттеров существуют сегодня в продаже:

  • Аппараты с отсутствием широкого спектра функций, которые питаются от розетки с одной фазой. Специального подключения не требуют, можно работать хоть дома.
    Возможности: сварка листовой стали толщиной до 0,8 мм. Ясно, что рихтовочные работы по иномаркам с кузовом более 0,8 невозможны. Возникают проблемы с оцинкованными поверхностями.
  •  Аппараты с трансами трехфазного тока имеют широкие возможности вплоть до нагрева угольным электродом
  •  Имеющие инверторный преобразователь, используют ток высокой частоты

Любой хороший споттер должен иметь микропроцессор, который будет управлять сложными процессами приварки.

Читайте на нашем сайте: Аппарат контактной сварки для ремонта кузова

Точечная сварка своими руками - Точечная сварка

трансформаторный

Уж проще некуда. Я понял про какой споттер идет речь.
Судя по всему если и делать самодельный, то только из точечной машины возможно.
Из ПА на сколько я понимаю, не получится. В точечных установках виток вторичной обмотки выполнен в виде одного витка.
Следовательно количество первички совсем дургое.О чем я говорил, это приварка метизов. Этими аппаратми как раз и работали автосервисы. Только в одном из видео при приварке метиза получили дырку после отрыва последнего. Так собственно, если правильно подобрать режим, то все так же будет (отрыв метиза без последствий для основного металла). Но метизы будут вылетать на раз-два. Именно особенность в этой конструкции - звездчка. Это точечное косание к приваремой поверхности. И дергать надо перпендикулярно, впротивном случае отрыв будет и вытягивания металла не произойдет.Еще отличительной способностью - подогрев металла... Мда.Конденсаторы в моем случае являются эммитацией вторичной обмотки. Т.е. через небольшой трансформатор происходит заряд конденсаторов. Напряжение регулируется за счет тиристора установленного во вторичке. Поэтому ток вторички образуется не за счет трансформатора, а именно за счет конденсаторов. За счет этого можно уменьшить габариты установки. И я думаю, что на конденсаторную сварку можно применить этот пистолет (как в кино с ударным механизмом). Но не будет возможности реализовать подогрев металла.И еще хочу обратить внимание на звездочку. Она должна быть заточена в острие с небольшим притуплением. Как раз в одном из видео и произошла проблема с приваркой, когда не происходит качественного контакта.
По теме применения ПА и других источников... Я сейчас не припомню, какой характеристикой должен обладать ПА, РАДС, контактная сварка.Возможно я ошибаюсь. Здесь должен быть источник с крутопадающей характеристикой. За счет этого возможно резкое наростание и резкое падение тока. В ПА источник с пологопадающей характеристикой для поддержания стабильности горения дуги. Если не прав, то надеюсь меня подкорректируют.

Всем привет что касается спотера и изготовления его в домашних условиях могу помочь задавайте вопросы сам имею уже опробованный образец все не так страшно как представляется

ни чего страшного не представляется.Какой источник вы испольщовали?
Какие регулировки вы применяете и чем реализованы? (т.е. ток возможно либо ступенчато регулировать либо за счет тиристора, а вот время сварки вы чем реализовываете (таймером или проще))
Из какого материалла звездочку реализовывали?Из какого материалла организован стрежень подогрева (из угля или др.)?
Какая минимальная масса возможна? те образцы что в видео - желательно только катать . А вот споттер на конденсаторах довольно легкий. кг 7-10 приблизительно. Транс на торе довольно тяжеллый, на все же не большой и поэтому терпимо.

Solary 4200 Машина для точечной сварки 4200A Машина для удаления вмятин Машина для удаления вмятин Точечные сварочные аппараты: автомобильная промышленность

О Solary
Мы находимся в Китае с более чем 17-летним опытом продаж и производства. Наша продукция продается более чем в 60 странах мира, включая Францию, Северную и Южную Америку, Австралию и Юго-Восточную Азию.
У нас есть 20 технических специалистов, занимающихся исследованиями и разработкой новых продуктов. В настоящее время у нас есть 3 завода с годовой производительностью 80 000 комплектов оборудования.У нас есть специальные группы специалистов по контролю качества, продажам и послепродажному обслуживанию, которые владеют английским языком. Мы ориентируемся на качество вплоть до мельчайших электронных компонентов и винтов в соответствии с европейскими стандартами контроля качества.
Мы имеем сертификат CE, выданный TüV, Германия, и сертификат ISO 9001: 2000, выданный Соединенным Королевством. В ассортимент нашей продукции входят зарядные устройства и стартеры, съемники вмятин, аппараты для точечной сварки, аппараты для сварки TIG, аппараты для сварки MIG, сушилки для краски и т. Д.
Характеристика
Подходит для сварочных шайб, специальных шайб, проволоки, заклепок, заделки листов, нагрева углеродного стержня. и усадка.
С присоской для удаления большой вмятины без повреждения лакокрасочной поверхности.
Медный трансформатор для высокой выходной мощности и продолжительного рабочего цикла.
С измерителем входного напряжения для настройки.
С звездообразной шайбой для непосредственной сварки и вытягивания.
Автоматическая установка времени.
Технические характеристики
Модель: 4200
Входное напряжение (50/60 Гц): 230 В (220-240) / 400 (380)
Напряжение заряда (В): 7,8-9
Максимальный ток точечной сварки (A): 4200
Размеры (мм): L560 X W400 X H950
Вес нетто (кг): 44
Входное напряжение может быть настроено на заказ
Комплектация
Включает 1 комплект для точечной сварки
О доставке
Пожалуйста, сделайте фотографии в качестве доказательства, если Когда вы получаете и открываете машину, есть какие-либо проблемы с упаковкой или машиной.Мы запросим претензию у перевозчика UPS или FeDex. Спасибо за сотрудничество.

Spotter welder - купить spotter welder с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для сварщика-корректировщика. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший сварщик-корректировщик собирается в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть сварщик-корректировщик на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе сварочного аппарата и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести spotter welder по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Spotter для точечной сварки

- купить spotter для точечной сварки с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для корректировщика точечной сварки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший споттер для точечной сварки в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть корректировщик для точечной сварки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе средства для точечной сварки и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести spotter для точечной сварки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Digger для точечной сварки 5000B 400 V, 869,99 €

Digger сварочный аппарат для точечной сварки 5000B 400 V

Информация о продукте

Компактная вмятина отвала европейского промышленного качества.Электронный точечный сварочный аппарат с микропроцессорным управлением, подходящий для кузовных работ и промышленного применения. Этот спот-блок включает шасси и бесплатные аксессуары.

Многофункциональная панель управления позволяет управлять параметрами точечной сварки в зависимости от инструмента и толщины листа.

Характеристики

  • Готовность к работе
  • Отображение программ сварки
  • Время отображения
  • Отображение сварочного напряжения
  • Клавиши выбора таймера
  • Клавиши выбора сварочного напряжения
  • Переключатель программ сварки
  • Главный выключатель
  • Подключение сварочного пистолета
  • Соединения для заземления
Обзор программ сварки:
  • Индикатор питания
  • Индикатор перегрева
  • Тест
  • Сварка скрутка
  • Сварка одноточечная
  • Облегчение
  • Болты
  • Волновой провод
  • Молоток с прямой вмятиной
  • Заклепка треугольная
  • Шайба
  • Точечная сварка

Приложение

  • Металлообрабатывающие предприятия
  • Автомобильная сантехника
  • Ремонт автомобилей

Технические характеристики

Толщина точечной сварки (мм)

0,8 + 0,8

Напряжение холостого хода (В)

10

Диапазон сварочного тока (А)

200–4000

Объем поставки

1 функция приварки болтов и штифтов

1 молоток для быстрой потери устойчивости

1 x Многофункциональный сварочный пистолет

1 шасси с кронштейнами и полками

Оценки (10)
Вас также может заинтересовать

Инновационный сварочный аппарат для точечной сварки For Welding Efficacy

Повысьте эффективность ваших сварочных процессов с помощью безупречного качества. Аппарат для точечной сварки доступен на Alibaba.com. Эти. Аппараты для точечной сварки представлены в широком ассортименте, который включает в себя множество моделей, форм и размеров. Соответственно, покупатели из разных слоев общества всегда найдут для себя наиболее подходящий. Аппарат для точечной сварки применим к своим ситуациям на объекте.

Изучая сайт Alibaba.com, вы наверняка столкнетесь с ним. Аппарат для точечной сварки , изготовленный из прочных и инновационных материалов.Это делает их очень надежными и способными служить пользователям в течение долгого срока службы. Файл. Аппарат для точечной сварки основан на передовых технологиях, которые делают его впечатляюще энергоэффективным. Они потребляют незначительное количество электроэнергии, что гарантирует, что вы меньше тратите на свои счета за электричество. Простота установки и использования. Аппарат для точечной сварки делает их идеальным выбором для всех.

The. Аппарат для точечной сварки Производители внедрили удивительные средства безопасности для защиты операторов от сильной жары и света.За ними легко ухаживать в звездных условиях, а аксессуары, защищающие их. Аппарат для точечной сварки Доступно операторов. Благодаря изобретениям по предотвращению тепловых потерь они обладают высокой эффективностью и непревзойденными характеристиками. Качество этих. Аппарат для точечной сварки примечателен тем, что они представлены ведущими дистрибьюторами и розничными торговцами. Они соответствуют всем требованиям стандартов качества для обеспечения стабильной оптимальной производительности.

Получите лучшее соотношение цены и качества сегодня.Просмотрите Alibaba.com и откройте для себя невероятные вещи. Аппарат для точечной сварки Ассортимент соответствует вашим целям. Предоставляемые ими услуги и безупречная производительность могут продемонстрировать, почему они стоят каждого доллара. Наслаждайтесь удобными онлайн-покупками на сайте, что экономит ваше время и деньги.

Что такое точечная сварка? (Полное руководство по процессу сварки)

Количество тепла зависит от теплопроводности и электрического сопротивления металла, а также от продолжительности воздействия тока.Это тепло можно выразить уравнением:

Q = I 2 Rt

В этом уравнении «Q» - это тепловая энергия, «I» - ток, «R» - электрическое сопротивление и «t» - время, в течение которого приложен ток.

Материалы для точечной сварки

Благодаря более низкой теплопроводности и более высокому электрическому сопротивлению сталь сравнительно легко поддается точечной сварке, а низкоуглеродистая сталь лучше всего подходит для точечной сварки. Однако стали с высоким содержанием углерода (углеродный эквивалент> 0.4 мас.%) Склонны к низкой вязкости разрушения или образованию трещин в сварных швах, поскольку они имеют тенденцию к образованию твердых и хрупких микроструктур.

Для оцинкованной стали (оцинкованной) для сварки требуется немного более высокий сварочный ток, чем для стали без покрытия. Кроме того, в случае цинковых сплавов медные электроды быстро разрушают поверхность и приводят к потере качества сварки. При точечной сварке сталей с цинковым покрытием необходимо либо часто менять электроды, либо поверхность кончика электрода «одевать», когда резак удаляет загрязненный материал, обнажая чистую медную поверхность и изменяя форму электрода.

Другие материалы, обычно свариваемые точечной сваркой, включают нержавеющие стали (в частности, аустенитные и ферритные марки), никелевые сплавы и титан.

Хотя алюминий по теплопроводности и электрическому сопротивлению близок к медным, температура плавления алюминия ниже, что означает, что сварка возможна. Однако из-за его низкого сопротивления при сварке алюминия необходимо использовать очень высокие уровни тока (в два-три раза выше, чем для стали эквивалентной толщины).

Кроме того, алюминий разрушает поверхность медных электродов в очень небольшом количестве сварных швов, а это означает, что добиться стабильного высокого качества сварки очень сложно. По этой причине в настоящее время в промышленности можно найти только специализированные области применения точечной сварки алюминия. Появляются различные новые технологические разработки, которые помогают обеспечить стабильную высококачественную точечную сварку алюминия.

Медь и ее сплавы также могут быть соединены точечной сваркой сопротивлением, хотя точечная сварка меди не может быть легко достигнута с помощью обычных электродов для точечной сварки из медных сплавов, поскольку тепловыделение электродов и заготовки очень похоже.

Решением для сварки меди является использование электрода, изготовленного из сплава с высоким электрическим сопротивлением и температурой плавления, намного превышающей точку плавления меди (намного выше 1080 ° C). Материалы электродов, обычно используемые для точечной сварки меди, включают молибден и вольфрам.

Где используется точечная сварка?

Точечная сварка находит применение в ряде отраслей, включая автомобилестроение, аэрокосмическую, железнодорожную, бытовую технику, металлическую мебель, электронику, медицинское строительство и строительство.

Учитывая легкость, с которой точечная сварка может быть автоматизирована в сочетании с роботами и системами манипуляции, это наиболее распространенный процесс соединения на производственных линиях большого объема и, в частности, был основным процессом соединения при строительстве стальных вагонов на протяжении более 100 лет. .

Сварка кузовов на автомобильной производственной линии.

Часто задаваемые вопросы по теме

1300a мини-споттер машина для точечной сварки машина для точечной сварки автомобилей инструменты для ремонта листового металла гараж вмятин съемник продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправить по адресу: Доставка из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
