Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF

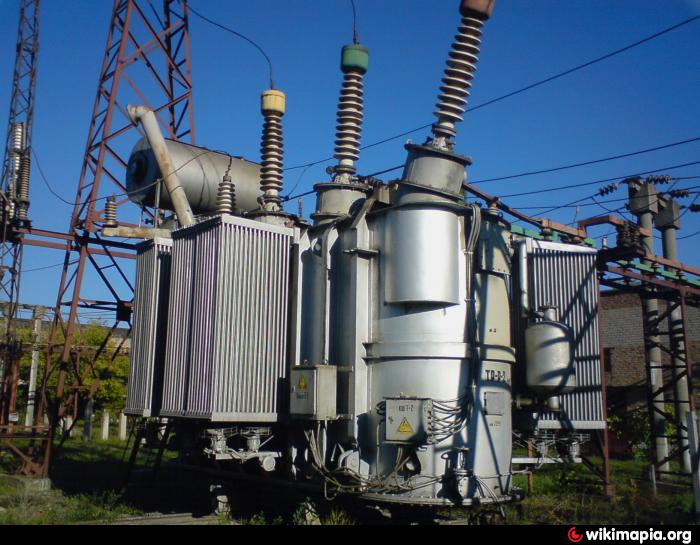

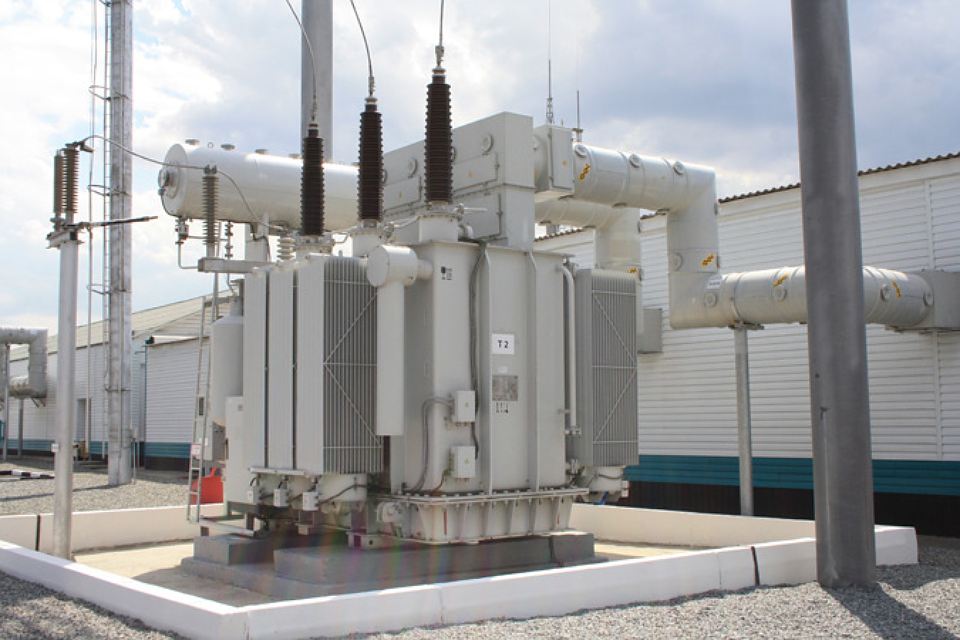

Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF напряжением по стороне ВН – 110 кВ, производимые Группой Компаний АТЕФ (Азербайджан), предназначены для преобразования и распределения электроэнергии в сетях энергосистем и конечных потребителей.

Магнитная система выполнена из высококачественной электротехнической стали с полным косым стыком.
Обмотки для трансформаторов применяются различных типов исходя из мощности и класса напряжения (цилиндрические многослойные, винтовые, непрерывно-катушечные) изготовленные как из меди, так и из алюминия Регулировка напряжения осуществляется с помощью РПН и переключателей ответвлений типа ПБВ с различным диапазонами переключений.
Используется система охлаждений типа “Д” – при помощи дутья.
Трансформаторы могут работать при частоте переменного тока 50 Гц и 60 Гц.
По заказу потребителей трансформаторы могут быть выполнены с различными сочетаниями напряжений отличающимся от стандартных исполнений.

По назначению и модификации трансформаторы могут быть силовые, преобразовательные, шахтные, железнодорожные и другие.
Трансформаторы соответствуют требованиям ГОСТ 11677.

Трансформаторы ТРДН-ATEF мощностью 25000-63000 кВА на напряжение до 110 кВ
Технические характеристики

Тип трансформатора	Ном. мощ- ность кВА	Напряжение. кВ		Схема и группа соеди- нения	Потери, Вт		Ток х.х. %	Напр. к.з. %	Размеры			Масса, кг
Тип трансформатора	Ном. мощ- ность кВА	НН	ВН	Схема и группа соеди- нения	х. х.	К.З.	Ток х.х. %	Напр. к.з. %	L	В	Н	масла	пол- ная
ТРДН – ATEF-25000/110	25000	6.6-6.3 6.3-10.5 10.5-10,5	115	УпД-Д-11-11	25000	1200 00	0,65	20.0 30.5	6540	3550	5220	13600	52000
ТРДН – ATEF-40000/110	40000	6,6-6,3 6,3-10,5 10.5-10.5	115	УпД-Д-11-11	34000	1700 00	0,55	20. 0 30.5	6100	3740	5240	15000	60930
ТРДН – ATEF-63000/110	63000	6.6-6.3 6.3-10.5 10.5-10,5	115	УшД-Д-11-11	50000	2450 00	0.5	20,0 30.5	6500	3850	5400	5400	78500

Трансформаторы ТДН-ATEF мощностью 10000-63000 кВА на напряжение до 110 кВ Технические характеристики

Тип трансформатора	Ном. мощ- ность,	Напряжение, кВ		Схема и группа соеди- нения	Потери, Вт		Ток Х.Х. %	Напр. к.з. %	Размеры			Масса, кг
Тип трансформатора	кВА	НН	ВН	Схема и группа соеди- нения	х.х.	к.з.	Ток Х.Х. %	Напр. к.з. %	L	В	Н	масла	пол- ная
ТДН-ATEF-10000/110	10000	6,6 11.0 22.0 34.5	115	Уп/Д/11	14000	58000	0. 9	10.5	5150	2900	4800	8900	28770
ТДН-ATEF-16000/110	16000	6.6 11.0 22.0 34.5	115	Уп/Д/11	18000	85000	0,7	10,5	5500	3350	5200	11200	38850
ТДН – ATEF-25000/110	25000	38.5	115	Уп/Д/11	25000	120000	0,65	10. 5	6540	3550	5220	13600	52000
ТДН – ATEF-40000/110	40000	38,5	115	Уп/Д/11	34000	170000	0.55	10,5	6100	3740	5240	15000	60930
ТДН – ATEF-63000/110	63000	38.5	115	Уп/Д/11	5000	24500	0. 5	10,5	6500	3850	5400	17600	78500

Трансформаторы TMTH-TДTH-ATEF мощностью 6300-63000 кВА на напряжение до 110 кВ, технические характеристики

Тип трансформатора	Ном. мощ- ность	Напряжение. кВ			Схема и группа соеди- нения	Потери, Вт		Ток х.х. %	Напр, к.з. %	Размеры			Масса, кг
Тип трансформатора	кВА	НН	СН	НН	Схема и группа соеди- нения	х. х.	к.з.	Ток х.х. %	Напр, к.з. %	L	В	Н	масла	пол- ная
TMTH – ATEF-6300/110	6300	115	22.0 38.5	6,6 11.0	Уп/Д/Д-11-11 Уп/Уп/Д -0-11	12500	52000	1.1	10,5 17.0 6.0	5390	3300	4940	6525	26440
ТДТН-ATEF-10000/110 ТДТНШ – ATEF-10000/110 ТДТНЖ – ATEF-10000/110	10000	115	6. 6:11.0 16,5:22,0 27,5:34,5 38,5	6,6 11.0	Уп/д/д-11-11 Уп/Уп/Д-0-11	17000	76000	1.0	10.5 17.5 6.5	5800	3100	5150	13420	39600
ТДТН-ATEF-16000/110 ТДТНШ – ATEF-16000/110 ТДТНЖ-ATEF-16000/110	16000	115	6.6:11.0 16,5:22,0 27,5:34,5 38.5	6.6 11.0	Уп/д/д-11-11 Уп/Уп/Д-0-11	21000	10000 0	0,8	10. 5 17.5 6.5	5900	3475	5250	13800	46800
ТДТН – ATEF-25000/110 ТДТНШ – ATEF-25000/110 ТДТНЖ – ATEF-25000/110	25000	115	6.6:11.0 16.5:22.0 27,5:34.5 38,5	6.6 11,0	Уп/д/д-11-11 Уп/Уп/Д -0-11	28500	14000 0	0,7	10.5 17.5 6.5	6300	3550	5600	17000	62000
ТДТН – ATEF-40000/110 ТДТНШ – ATEF-40000/110 ТДТНЖ – ATEF-40000/110	40000	115	6. 6:11.0 16.5:22,0 27,5:34,5 38.5	6.6 11.0	Уп/д/д-11-11 Уп/Уп/Д -0-11	39000	20000 0	0.6	10.5 17.5 6.5	6500	4440	5330	16500	70200
ТДТН – ATEF-63000/110	63000	115	11.0 38.5	6.6 11.0	Уп/д/д-11-11 Уп/Уп/Д-0-11	53000	29000 0	0.55	10.5 17.5 6.5	6700	5300	6250	29000	110000

Трансформаторы TMH-ATEF мощностью 2500-6300 кВА на напряжение до 110 кВ

Технические характеристики

Тип трансформатора	Ном. мощ- ность кВА	Напряжение. кВ		Схема и группа соеди- нения	Потери. Вт		Ток х.х. %	Напр. к.з. %	Размеры			Масса, кг
Тип трансформатора	Ном. мощ- ность кВА	НН	ВН	Схема и группа соеди- нения	х.х.	к.з.	Ток х.х. %	Напр. к.з. %	L	В	Н	масла	пол- ная
ТМН – ATEF-2500/110	2500	6.6 11.0	115	Уп/Д-11	5500	2200 0	1. 5	10,5	2560	2430	3760	4870	13260
ТМН – ATEF-4000/110	4000	6,6 11.0	115	Уп/Д-11	73000	3130 0	1.2	10,5	4100	2900	4400	6200	18500
ТМН – ATEF-6300/110	6300	6.6 11.0 16.5	115	Уп/Д-11	10000	4400 0	1. 0	10,5	4500	3200	5000	9000	25400

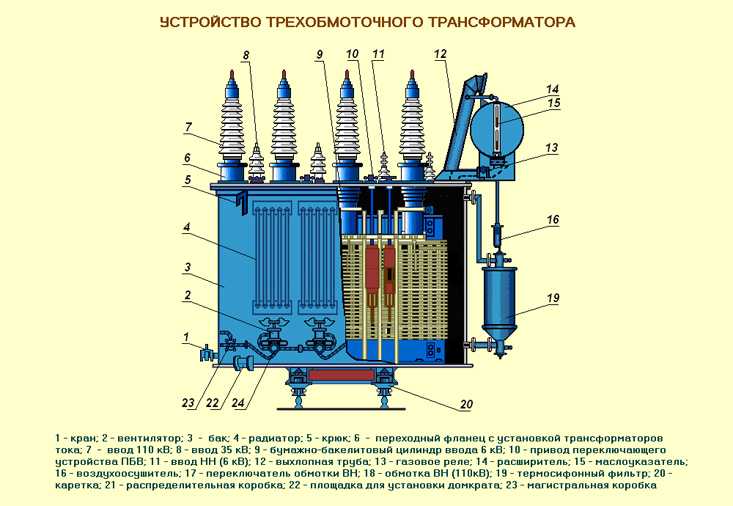

Трансформатор ТДТН – ATEF-25000/110 У1 – габариты и устройство

№	Наименование
1	Бак трансформатора
2	Табличка трансформатора
3 4	Крюк для подъема трансформатора Ввод ВН 110 кВ
5	Изолятор 35 кВ
6	Ввод НН 10 КВ
7	Расширитель
8	Маслоуказатель
9 10	Кран для заливки и слива масла Воздухоосушитель
11	Газовое реле
12 13	Термосифонный фильтр Шкаф автоматическою управления
14 15	РПН Привод переключателя ПН
16	Шкаф управления РПН
17 18 19 20 21	Привод переключателя35 кВ Термометрический сигнализатор Клапан предохранительный Пробка для отбора пробы масла Болт заземления
22	Плоский кран
23	Радиатор
24	Каток
25	Вентилятор
26	Лестница

Масса масла в трансформаторе ТДТН-ATEF-25000/110 – 17000 кг.

Ещё по теме:

написано в рубрике: 110 кВ
Метки: 10МВА, 110 кВ, 16МВА, 2500кВА, 25МВА, 4000кВА, 40МВА, 6300кВА, 63МВА, АТЕФ

Силовые трансформаторы 10(6)/0,4 кв области применения разных схем соединения обмоток |

Отсутствие у изготовителей и заказчиков определенного представления принципиальных отличий свойств силовых трансформаторов с малой мощностью и разными схемами соединения обмоток ведет к их неправильному использованию. При этом некорректный выбор схемы соединения обмоток ухудшает технические показатели электрических установок и понижает качество электроэнергии, а также приводит к возникновению серьезных аварий.

Это отмечают проектировщики из Нижнего Новгорода Алевтина Ивановна Федоровская и Владимир Семенович Фишман. Они в своем материале делают акцент на разнице в реакции трансформаторов на несимметричные токи, которые содержат составляющую нулевой последовательности.

Схемы соединения обмоток и свойства трансформаторов

В соответствии с ГОСТ 11677-85 [1] силовые трансформаторы 10(6)/0,4 кВ мощностью от 25 до 250 кВА могут изготавливать с такими схемами соединения обмоток:

«звезда/звезда» – Y/Yн;
«треугольник–звезда» – D/Yн;
«звезда–зигзаг» – Y/Zн.

Ключевое отличие технических характеристик трансформаторов с разными схемами соединений обмоток – различная реакция на несимметричные токи, которые содержат составляющую нулевой последовательности. В основном это однофазные сквозные короткие замыкания и рабочие режимы с неравномерной загрузкой фаз.

Известно, что силовые трансформаторы 6(10)/0,4 кВ имеют трехстержневой стальной сердечник, с расположенными там первичной и вторичной обмотки фазы А, В и С. Магнитные потоки трех фаз в симметричных режимах циркулируют в сердечнике трансформатора и не выходят за его пределы.

Что происходит во время нарушения симметрии с преимуществом нагрузки одной фазы на стороне 0,4 кВ? Подобные режимы работы исследуются с применением теории симметричных составляющих [2]. По ней каждый несимметричный режим работы трехфазной сети представлен как геометрическая сумма 3 симметричных составляющих тока и напряжения: составляющие прямой, нулевой и обратной последовательностей.

Максимальная однофазная несимметрия достигается в режиме однофазного короткого замыкания на стороне 0,4 кВ трансформатора со схемой соединения обмоток D/Yн.

Картина токов симметричных составляющих в обмотках в таком режиме показана на рис. 1. В неповрежденных фазах на стороне 0,4 кВ геометрическая сумма трех симметричных составляющих тока приравнена нулю (не учитываем рабочую нагрузку фаз). В поврежденной фазе она достигает максимума и равняется току ОКЗ. Определяется она по формуле:

где U_л – линейное напряжение;

R₁, R₀, X₁, Х₀ – соответственно активные и реактивные сопротивления прямой и нулевой последовательности.

Сопротивления прямой последовательности

Сопротивления прямой последовательности R₁ и X₁ трансформаторов с разными схемами соединения обмоток определяются теми же формулами и имеют несущественные различия:

В каталогах видно, что известные величины в этих формулах Р_кз и U_к почти не зависят от схем соединения обмоток трансформатора, а значит, не влияют на сопротивление прямой последовательности. Сопротивления же нулевой последовательности трансформаторов с различными схемами соединения обмоток имеют принципиальные отличия.

Сопротивления нулевой последовательностивекторов токов и магнитных потоков в трансформаторе со схемой соединения обмоток D/Yн (рис. 2).

В таких трансформаторах токи прямой, обратной и нулевой последовательностей текут и в первичной, и во вторичной обмотках. В то время как токи нулевой последовательности в первичной обмотке замыкаются внутри нее, не выходя при этом в сеть. Намагничивающие силы или ампер-витки, которые создают токи нулевой последовательности первичных и вторичных обмоток, имеют встречное направление и практически полностью компенсируют друг друга, обуславливая тем самым небольшую величину реактивных сопротивлений трансформатора. А сопротивления прямой и нулевой последовательностей приблизительно равны: R₁ = R₀; Х₁ = Х₀.
В трансформаторах со схемой соединения обмоток Y/Zн в аналогичном режиме ОКЗ токи нулевой последовательности протекают лишь по вторичной обмотке трансформатора, однако магнитного потока нулевой последовательности они не создают, что объясняется особенностью схемы Zн – «зигзаг».
Эта особенность состоит в том, что на каждом стержне трансформатора расположено по одной вторичной полуобмотке двух разных фаз (рис. 3). В режиме ОКЗ намагничивающие силы, создаваемые токами нулевой последовательности в этих полуобмотках, направлены встречно и друг друга взаимно компенсируют. При этом токи нулевой последовательности в первичной обмотке отсутствуют. В таких трансформаторах сопротивления нулевой последовательности оказываются меньше сопротивлений прямой последовательности: R₀ < R₁; Х₀ < Х₁.

Рис. 1. Токи симметричных составляющих в обмотках трансформатора в режиме однофазного короткого замыкания

I_A21, I_A22, I_A20, I_B21, I_B22, I_B20, I_C21, I_C22, I_C20 – токи фаз А, В, С прямой, обратной и нулевой последовательностей вторичной обмотки;
I_A11, I_A12, I_A10, I_B11, I_B12, I_B10, I_C11, I_C12, I_C10 – токи фаз А, В, С прямой, обратной и нулевой последовательностей первичной обмотки.

Рис. 2. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток D/Yн

Рис. 3. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Zн

Из формулы (1) следует, что это обеспечивает большую величину тока ОКЗ у трансформаторов со схемами Y/Zн по сравнению с трансформаторами со схемами D/Yн.

Альтернативой трансформаторам со схемой Y/Z являются трансформаторы ТМГсу со схемой Y/Yn-0 со специальной встроенной симметрирующей обмоткой (СУ). Устройство было разработано кафедрой электроснабжения сельского хозяйства БАТУ, УП МЭТЗ им. В.И. Козлова и Минскэнерго, и теперь является неотъемлемой частью трансформатора со схемой У/Ун.

Симметрирующее устройство представляет собой отдельную обмотку, уложенную в виде бандажа поверх обмоток высшего напряжения трансформатора со схемой соединения обмоток У/Ун. Обмотка симметрирующего устройства рассчитана на длительное по ней протекание номинального тока трансформатора, т.е. на полную номинальную однофазную нагрузку.

Обмотка симметрирующего устройства включена в рассечку нулевого провода трансформатора из расчета того, что при несимметричной нагрузке и появлении тока в нулевом проводе трансформатора, а также связанного с ним потока нулевой последовательности, поток, создаваемый симметрирующим устройством равный по величине и направленный в противоположном направлении, компенсирует действие потока нулевой последовательности, предотвращая этим самым перекос фазных напряжений.

Схема подсоединения обмотки симметрирующего устройства (СУ) к обмоткам НН:

Трансформаторы с СУ улучшают работу защиты, повышают безопасность электрической сети. В них резко снижено разрушающее воздействие на обмотки токов при однофазных коротких замыканиях.

СУ значительно улучшает синусоидальность напряжения при наличии в сети нелинейных нагрузок, что крайне важно при питании многих чувствительных приборов, например, эвм, автоматики, телевизоров.

Трансформаторы ТМГ с симметрирующим устройством ТМГсу.

Теперь обратимся к трансформаторам со схемой соединения обмоток Y/Yн. Как известно, в обмотках, соединенных в звезду без выведенной нулевой точки, токи нулевой последовательности протекать не могут. Поэтому в режиме ОКЗ токи этой последовательности протекают только во вторичной обмотке трансформатора.

Совпадающие по фазе магнитные потоки нулевой последовательности, создаваемые токами вторичной обмотки, выходят за пределы магнитного сердечника и замыкаются через металлический кожух трансформатора (рис. 4). Это определяет значительно большую величину сопротивлений нулевой последовательности таких трансформаторов: R₀ >> R₁; X₀ >> X₁.

Рис. 4. Направления токов и магнитных потоков нулевой последовательности в трансформаторе со схемой соединения обмоток Y/Yн

Следует отметить, что в отличие от сопротивлений прямой последовательности трансформаторов, которые можно рассчитать, сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн расчету не поддаются. Их можно определить только экспериментально. Величина этих сопротивлений во многом зависит от конструкции кожуха трансформатора, от величины зазоров между сердечником и кожухом и т.п.

Схема замера сопротивлений нулевой последовательности приведена в ГОСТ 3484.1-88 [3]. К сожалению, в этом документе указано, что такие замеры предприятия-производители проводят по просьбе заказчиков. Вероятно, в последние годы таких просьб от заказчиков не поступает, а изготовители эти замеры самостоятельно не производят, считая, что в них нет необходимости. В результате проектировщики при выполнении расчетов пользуются старыми справочными данными. Однако использовать устаревшую информацию надо чрезвычайно осторожно, ведь конструкции современных силовых трансформаторов, в частности кожухов, а также материалы, из которых они изготовлены, существенно изменились.

Кроме того, имеющиеся на сегодня данные по сопротивлениям нулевой последовательности трансформаторов крайне скудны и противоречивы. Так, согласно замерам УП МЭТЗ им. В.И. Козлова, выполненным много лет назад, реактивные сопротивления нулевой последовательности трансформаторов со схемами соединения обмоток Y/Yн превышают сопротивления прямой последовательности в среднем в 10 раз. В то же время в ГОСТ 3484.1-88 имеется фраза о том, что эти сопротивления могут отличаться на два порядка. И этим сегодня противоречия не исчерпываются[4].

Почему необходимо знать реальные значения сопротивлений?

Реальные значения сопротивлений нулевой последовательности знать необходимо, поскольку они определяют величину тока ОКЗ. Чем больше эти сопротивления, тем меньше ток ОКЗ, соответственно труднее осуществить защиту трансформатора.
В нормальных режимах работы большие сопротивления нулевой последовательности при неравномерной загрузке фаз трансформатора на стороне 0,4 кВ приводят к ухудшению качества электроэнергии у потребителя.
Так, если принять R₁ = R₀, X₁ = X₀, что характерно для трансформаторов со схемами соединения обмоток D/Yн, то получим:

Таким образом, при этих условиях ток ОКЗ на выводах 0,4 кВ трансформатора будет равен току трехфазного КЗ.
Однако, если R₀>>R₁ и X₀>>X₁, что характерно для трансформаторов со схемами соединения обмоток Y/Yн, то величина тока ОКЗ оказывается значительно меньше тока трехфазного КЗ, то есть I_окз << I_3фкз. Какие при этом могут возникнуть трудности с защитой, особенно если она выполнена со стороны обмотки ВН предохранителями 6(10) кВ, можно показать на конкретном примере.
На рис. 5 изображена схема подключения трансформатора 100 кВА, 6/0,4 кВ питания собственных нужд (ТСН) ПС 110/35/6 кВ. На ПС с переменным оперативным током такие трансформаторы устанавливаются на ОРУ и подключаются к воздушному вводу, идущему от силового трансформатора к вводной ячейке ЗРУ-6(10) кВ. Защита трансформатора, включая кабель 0,4 кВ до щита 0,4 кВ, выполняется предохранителями 6 кВ. Токи КЗ в конце защищаемой предохранителями зоны – при вводе на щит 0,4 кВ приведены в табл. 1. Как из нее видно, минимальное значение тока КЗ через предохранители 6 кВ имеет место при однофазном замыкании на стороне 0,4 кВ.

Таблица 1. Токи короткого замыкания в конце защищаемой предохранителями зоны за трансформатором 100 кВА, 6/0,4 кВ, D/Yн при вводе на щит 0,4 кВ

Рис. 5. Схема подключения трансформатора 100 кВА, 6/0,4 кВ для питания собственных нужд ПС 110/35/6 кВ

Согласно существующим рекомендациям по условиям отстройки от броска тока намагничивания трансформатора мощностью 100 кВА номинальный ток предохранителей принимается равным I_{н. пр} = (2 ÷ 3) I_н.тр. В данном случае I_н.пр 2 ·10 А 20. Принимаем I_н.пр = 20 А.

Минимальный отключаемый ток предохранителем типа ПКТ-6 кВ, 20 А согласно каталожным данным составляет I_{мин.откл.пр} = 240 А, что значительно больше токов КЗ, приведенных в табл. 1.
Таким образом, защита предохранителями типа ПКТ 6 кВ оказывается нечувствительной. Более того, при протекании тока КЗ ниже минимально отключаемого, предохранитель не только не защищает оборудование, но и разрушается сам, вызывая аварию.
В качестве защитного аппарата можно рассмотреть возможность использования предохранителей зарубежных фирм, например марки Merlin Gerin. Номинальный ток предохранителя специалисты компании рекомендуют выбирать из условия I_{пр. 0,1с} 12 I_ном.тр.Пользуясь времятоковой зависимостью, приведенной в [5], определяем, что этому условию удовлетворяет предохранитель Fusarc c номинальным током 20 А, минимальный ток отключения которого равен 55 А. Казалось бы, этот предохранитель надежно защищает электрооборудование, т.к. минимально отключаемый им ток меньше минимального тока КЗ: 62 А 55 А. Однако время отключения данным предохранителем тока КЗ, равного 62 А, составляет 7 с. При таком длительном времени необходимо учитывать эффект спада тока, вызванный увеличением активного сопротивления кабеля вследствие его нагрева [6]. В результате спада тока его значение приближается к минимальному току отключения предохранителя –55 А, что делает защиту ненадежной.
Улучшить надежность защиты можно путем применения силового трансформатора 6/0,4 кВ со схемой соединения обмоток Y/Zн. В этом случае минимальный ток короткого замыкания через предохранители увеличивается до 80 А, а время его отключения предохранителем сокращается до 0,6 с и защита становится достаточно надежной.
Если же в рассмотренном примере будет применен трансформатор со схемой соединения обмоток Y/Yн, то минимальный ток КЗ через предохранители составит лишь 22 А. Очевидно, что защитить электрооборудование предохранителями 6 кВ при таком токе невозможно. Недостатки трансформаторов со схемой соединения обмоток Y/Yн проявляются и в нормальных режимах работы при неравномерной загрузке фаз. Потери напряжения в более загруженной фазе могут резко возрасти по сравнению с менее за-груженными фазами, особенно при большой загрузке трансформатора и низком cos j нагрузки.
Однако означает ли всё вышесказанное, что трансформаторы со схемой соединения обмоток Y/Yн не должны изготавливаться вообще? Представляется, что это не так. Не всегда большая величина сопротивления нулевой последовательности трансформатора является недостатком. Например, при применении трансформаторов более 1000 кВА может возникнуть проблема устойчивости однофазной коммутационной аппаратуры 0,4 кВ к току ОКЗ. В этом случае большая величина сопротивления нулевой последовательности трансформатора со схемой Y/Yн поможет решить эту проблему.
Что же касается защиты таких трансформаторов, то она решается с помощью релейной защиты и выключателя 6(10) кВ, а с низкой стороны – с помощью вводного автомата.

Выводы

Для трансформаторов малой мощности (от 25 до 250 кВА), защищаемых предохранителями со стороны ВН, безусловное преимущество имеет схема соединения обмоток Y/Zн. Несколько меньший эффект дает схема D/Yн. Схему Y/Yн для таких трансформаторов применять не следует.
Схема соединения обмоток трансформаторов Y/Yн может применяться в сравнительно редких случаях для более мощных трансформаторов при необходимости ограничения тока однофазного КЗ с целью повышения устойчивости коммутационной аппаратуры.
Предприятиям-изготовителям силовых трансформаторов следует в обязательном порядке производить замеры их сопротивлений нулевой последовательности.

ЛИТЕРАТУРА

1. ГОСТ 11677-85. Трансформаторы силовые. Общие технические условия.
2. Ульянов С. А. Короткие замыкания в электрических системах. – М.: Госэнергоиздат, 1952. – 280 с.
3. ГОСТ 3484.1-88 (СТ СЭВ 1070-78). Трансформаторы силовые. Методы электромагнитных испытаний
4. Справочник по проектированию электроснабжения, линий электропередачи и сетей / Под ред. Большама Я.М., Круповича В.И., Самовера М.Л. и др. – М.: Энергия, 1975. – 696 с.
5. Каталог на предохранители Fusarc Merlin Gerin (стандарт DIN).
6. ГОСТ 28249-93. Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кВ.
