Срок службы полипропиленовых труб отопления зависит от эксплуатации

Сейчас мало кто в квартирах устанавливает трубы для отопления, сделанные из стали или чугуна. Эти материалы подвержены коррозии. В этом заключается их основная беда. Для того чтобы труба служила долго верой и правдой, приходится наносить на ее поверхность антикоррозионные материалы. Это требует дополнительных финансовых затрат. К тому же, они подвержены воздействию агрессивных сред, которые разрушают их структуру и делают ее хрупкой. Это приводит к быстрому выходу из строя всей системы.

Современные трубы для отопления делают из полипропилена или полиэтилена.

Современные трубы для отопления и водоснабжения делаются из металлопластика, полипропилена и полиэтилена.

Эти материалы не подвергаются коррозии, а агрессивные среды практически не оказывают на них никакого пагубного влияния. Они идеально подходят для организации в доме отопительной системы и системы водоснабжения. Особой популярностью пользуются полипропиленовые изделия, которые наиболее долговечны из всех вышеперечисленных. Срок службы полипропиленовых труб отопления напрямую зависит от нескольких факторов, а именно: от температуры воды и предельно допустимого давления для конкретного ее вида.

Срок службы полипропиленовых труб отопления гораздо выше, чем у конструкций, сделанных из других материалов.

Немного о полипропиленовых трубах отопления

Полипропиленоыве трубы не подвергаются коррозии, они прочные и термостойкие.

Современные полипропиленовые конструкции для водоснабжения и отопления производятся из особой модификации полипропилена. Она обладает отличными прочностными характеристиками и не требует дополнительных затрат в процессе эксплуатации. Изделия из полипропилена обладают отличной термостойкостью.

При соединении труб используются фитинги. Они делаются из того же материала, что и сама система. Соединение производится посредством диффузной сварки при температуре 270 градусов по Цельсию.

Сам процесс соединения называют пайкой. В процессе эксплуатации подобных изделий фитинги не оказывают никакого отрицательного влияния ни на качество воды, ни на скорость ее перемещения. Они нужны для наружного паяного соединения.

Диффузионная сварка способствует взаимному проникновению материала фитинга и трубы, что обеспечивает очень прочное соединение, которое становится однородным.

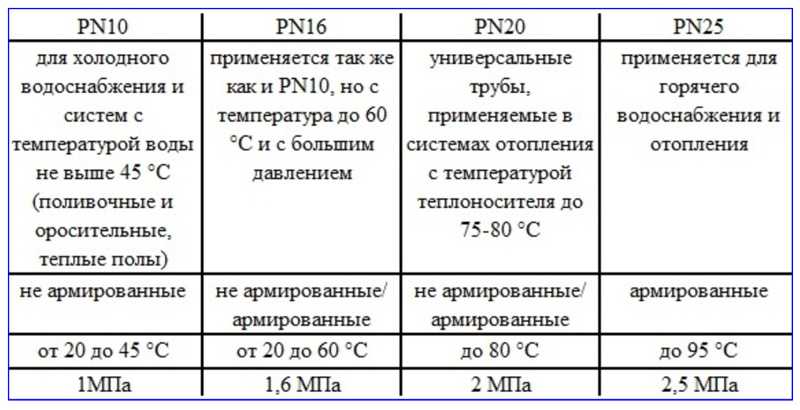

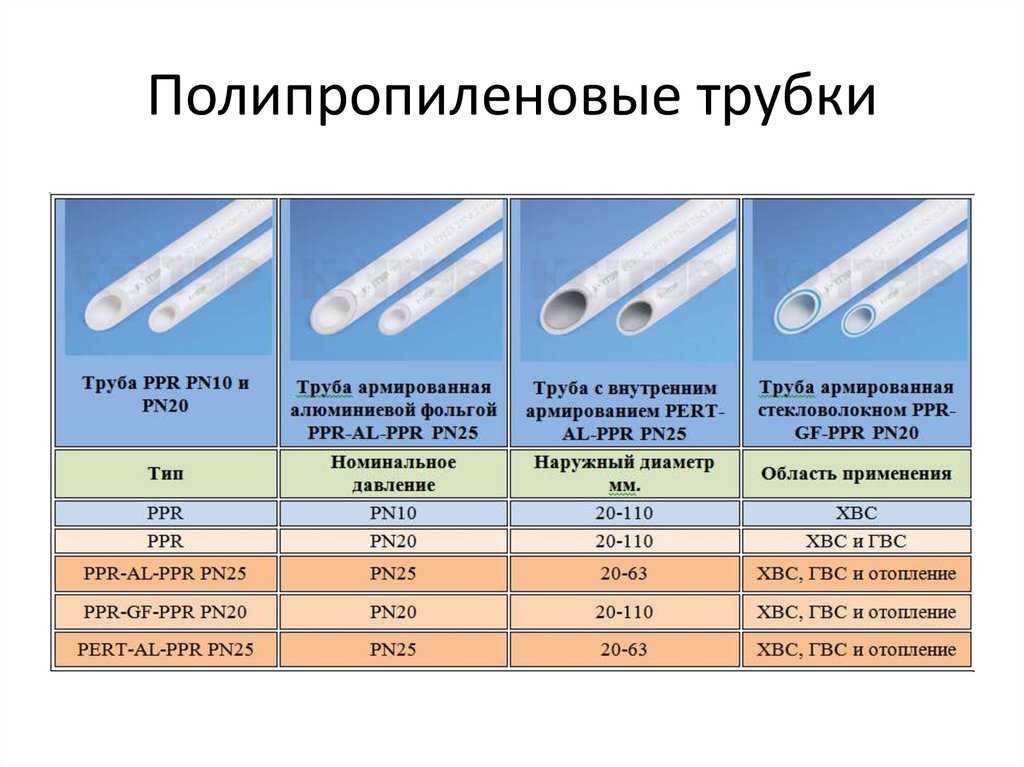

На современном рынке самое широкое распространение получили 4 вида полипропиленовых труб:

  • для холодного и горячего водоснабжения, номинальное давление которых напрямую зависит от марки;
  • только для холодного водоснабжения;
  • армированные алюминием;

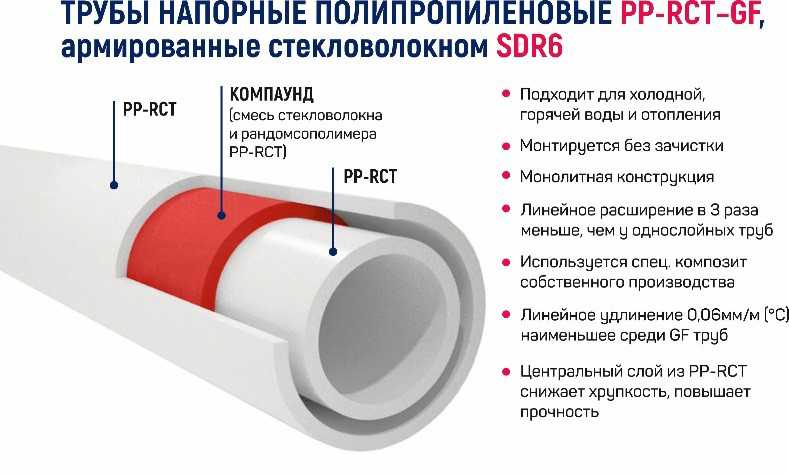

  • армированные стекловолокном.

Все эти виды полипропиленовых изделий отличаются друг от друга по большей части не внутренней структурой, а внешними атрибутами, которые служат для их утепления в зимний период.

Вернуться к оглавлению

Номинальный срок эксплуатации полипропиленовых труб отопления

Фитинги для пропиленовых труб делаются из такого же материала. Присоединяются они к трубам с помощью диффузной сварки.

Для того чтобы разобраться в этом вопросе, понадобится знание теории движения горячей жидкости по трубопроводу. Здесь она описываться не будет, а для тех, кому интересно, статьи можно найти в энциклопедиях или интернете на различных специализированных ресурсах. Стоит сказать лишь, что производители заявляют, что полипропиленовая труба имеет срок службы, равный пятидесяти годам.

Не стоит забывать, что при этом должны быть соблюдены некоторые факторы или так называемые нормальные условия. Лучше всего, если температура воды в системе отопления и давление остаются на постоянном уровне.

  1. Если растет давление, температура остается минимальной, или, наоборот, если увеличивается температура, то давление должно снижаться. Эти законы позволяют на долгое время сохранить полипропиленовые трубы в рабочем состоянии.
  2. Если возникают неблагоприятные ситуации, то есть резко растет давление и температура, то срок эксплуатации полипропиленовых труб резко снижается и может составлять всего от одного года до пяти лет. Использование полипропиленовых труб для отопления изначально означает, что давление + температура = постоянное значение.
  3. Для того чтобы более точно определить срок службы полипропиленовых труб, эксплуатирующихся в экстремальных условиях, необходимо использовать специальные таблицы, которые с высокой точностью показывают значение этого параметра.

На бытовом уровне таких перегрузок практически не происходит. Те перепады давления или температуры, которые наблюдаются в современных центральных трубопроводах, полипропилен выдержит без особых проблем.

Вернуться к оглавлению

Срок службы в зависимости от температуры и давления

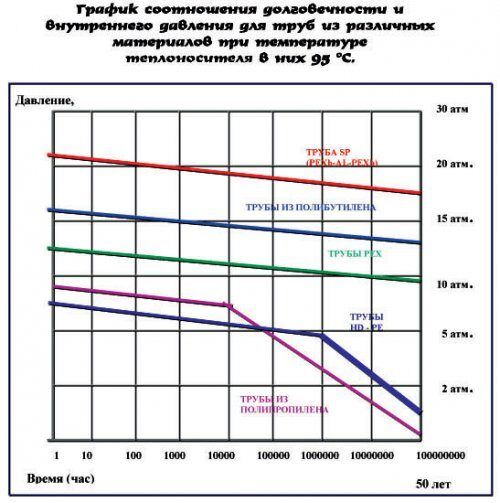

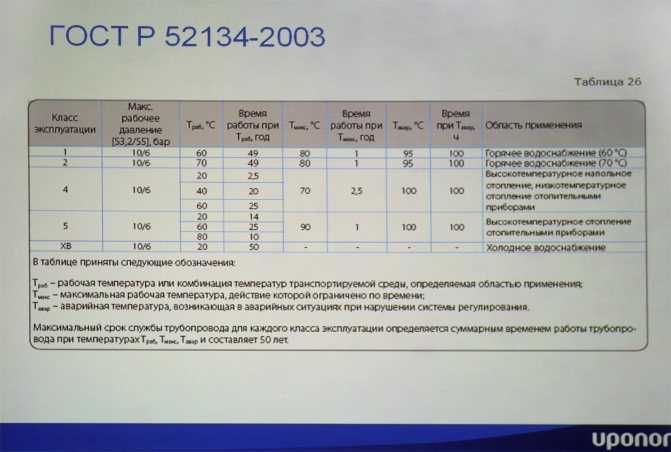

Cрок службы полипропиленовых труб зависит от температуры и давления воды. Чем выше температура и больше давление, тем меньше срок ее эксплуатации.

Как уже неоднократно отмечалось ранее, срок службы полипропиленовых труб напрямую зависит от двух основных факторов: температуры и давления. Оба они взаимосвязаны между собой. Что касается других факторов, таких как агрессивность среды и использование различных химических чистящих средств, то они практически не оказывают влияния.

Их структура устойчива к жесткой воде и ко многим элементам, которые используются при производстве чистящих средств. Однако если среда будет уж очень агрессивной, то это все-таки может повлиять на срок службы.

Как заявляют производители, срок службы полипропиленовой трубы равен 50 годам. Это на самом деле не так. Все зависит от конкретных условий эксплуатации.

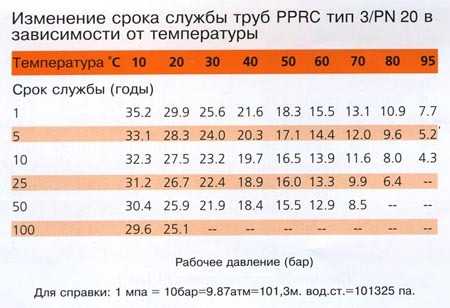

Рассмотрим, как это происходит, на примере трубы марки PN 10, которая является одной из самых распространенных на сегодняшний день в квартирах простых обывателей.

Будем рассматривать несколько параметров, а именно как влияет повышение предельно допустимого значения давления и повышение температуры на срок эксплуатации полипропиленовых труб данного типа.

Максимальный срок службы пропиленоых труб 50 лет, минимальный – 5 лет.

  1. Итак, если температура воды составляет 20 градусов Цельсия, то, для того чтобы труба прослужила верой и правдой своему хозяину заявленные 50 лет, необходимо, чтобы давление в центральном трубопроводе не превышало отметки в 13 кг/кв.см.
  2. Если температура в трубопроводе будет поднята до 50 градусов Цельсия, то, для того чтобы труба прослужила 50 лет, понадобится выдерживать давление не выше 7,3 кг/кв.см.
  3. Если же температура составит 70 градусов, то для 50-летнего срока эксплуатации понадобится выдерживать давление не выше 4,3 кг/кв.см.
  4. Самый худший вариант наступает тогда, когда температура воды держится на уровне 95 градусов. В этом случае ни о каком 50-летнем сроке эксплуатации и речи быть не может. Максимальный срок – 5 лет, если выдерживать постоянное давление, не превышающее 2,8 кг/кв.см.

Этот пример наглядно показывает, как зависит срок эксплуатации от температурного режима и от давления в системе отопления. Все приведенные цифры получены путем многочисленных аналитических расчетов и практических экспериментов.

Вернуться к оглавлению

Выводы вышеописанных характеристик

Теперь можно подвести некоторые итоги всему вышесказанному.

Полипропиленовые трубы для системы отопления – это один из самых лучших вариантов на сегодняшний день.

Трубы полипропиленовые на сегодняшний день являются наилучшим вариантом для отопительных систем.

  1. Они не подвержены коррозии и воздействию агрессивных веществ, находящихся в воде.
  2. Они способны эксплуатироваться на протяжении 50 лет и радовать своего хозяина, но при этом необходимо соблюдать правильный температурный режим и давление в магистральном трубопроводе.
  3. Все нагрузки, которые в нем создаются, полипропиленовые системы выдерживают отлично, ведь в магистральном трубопроводе давление редко скачет, а температура воды практически всегда постоянная.

Это делает элементы из подобного материала незаменимыми в последние годы при замене отопительных систем. Особо долго они служат в частных домах, где установлены водонагревательные газовые котлы, которые обеспечивают постоянное давление и температуру.

Тут каждый сам вправе для себя решать, как правильно эксплуатировать трубы, чтобы они прослужили как можно дольше. Самое главное – не забывать о правильном температурном режиме и постоянном значении давления.

Полипропиленовые трубы – температура эксплуатации и другие особенности

В наши дни пластик считается наиболее предпочитаемым материалом для обустройства жилища. Самая современная его разновидность – полипропилен, который идеально подходит для создания напорных отопительных систем и систем водоснабжения.

В отличие от стали полипропилен устойчив к большому количеству реагентов, надежен и прост в эксплуатации. Более того, осуществить монтаж труб можно самостоятельно, без помощи специалиста. Монтируются трубы пайкой, т.е. благодаря нагреву элементов. Соединение, получаемое в процессе нагрева, отличается особой прочностью и герметичностью.

Различают три типа:

  1. Трубы с различной толщиной стенок
  2. Трубы с армированием
  3. Трубы, которые подходят для давления с показателем 10, 16, 20 атмосфер.

Важным моментом при выборе полипропиленовых труб является то, какую температуру они способны выдерживать. Некоторые изготовители труб гарантируют пятидесятилетний срок эксплуатации, даже при максимальной температуре 95 градусов. Однако продолжительность срока службы также зависит и от другого фактора – давления.

Если давление будет низким, а температура напротив высокой или же наоборот, то труба прослужит довольно долго, но если оба показателя высокие, тогда срок эксплуатации сократится. Для увеличения срока службы труб важно, чтобы давление не превышало 6 атмосфер, а температура не была выше 75 градусов.

Самые надежные в плане эксплуатации армированные трубы акватерм  (из материала Fusiolen) – температура, которую они могут выдерживать, достигает 120 градусов. Однако нельзя, чтобы такая температура была постоянной, ведь это значительно снижает срок службы трубы.

При температуре 175 градусов происходит плавление полипропиленовых труб, даже армированных. Но если температура трубы немного ниже отметки плавления при максимальном давлении, полипропиленовая труба без армирования лопнет, а с армированием такого не произойдет.

Трубы из полипропилена имеют массу преимуществ. Это высокая теплопроводность, отменная звукоизоляция, гигиеничность, долговечность, малый вес, прочность, отсутствие электрической проводимости, прекрасная технологичность, а также быстрый и легкий монтаж, не требующий особых усилий.

Полипропиленовые трубы превосходно себя зарекомендовали на современном строительном рынке, что одновременно с невысокой стоимостью делает их самыми востребованными. Качество исходных материалов и правильный монтаж – гарантия длительного срока эксплуатации.

Подводя итог, можно составить таблицу особенностей температуры.

Таблица особенностей эксплуатации полипропиленовых труб  при различной температуре.

Температура

Особенность

свыше 120 градусов

Разрыв или плавление трубы

от 95 до 120 градусов

Критическая температура, трубы выдерживают кратковременно.

95 градусов

Срок службы от 20 до 40 лет

от 75 до 95 градусов

Срок службы от 40 до 50 лет

до 75 градусов

Срок службы более 50 лет

Минимальные сроки поставки

Весь ассортимент хранится на нашем складе в Москве, благодаря этому, мы можем поставить продукцию в самые кратчайшие сроки. По Москве – в день оплаты, при наличии продукции на нашем складе или в течении нескольких дней при их отсутствии.

Так как наша компания представитель завода aquatherm GmbH – мы можем организовать быструю поставку из за границы даже сверх крупных объемов.

Купить полипропиленовые трубы

Что бы купить систему трубопроводов, пришлите нам спецификацию объекта или непосредственное количество необходимых труб и фитингов.

В большинстве случаев все продукция будет находится на нашем складе в Москве и Вы получите самые минимальные сроки поставки.


Каковы перспективы перехода на пластиковые трубы в судостроении?

– Сергей, какие ограничения тормозят продвижение технологии на российском рынке?
– Основное препятствие в судостроении для полипропилена в России простое: рынок не готов. 25 лет назад в гражданском строительстве никто не хотел ставить пластиковые трубы на системы отопления, горячей воды. Все изменилось, и сегодня у нас уже реализовано внушительное количество проектов, в том числе по государственным заказам. Однако схожие проблемы сейчас мы наблюдаем в судостроении. Рост заказов сопровождается определенным сопротивлением профессионального сообщества в силу неосведомленности, однако в последние 3 года мы фиксируем прогресс в данном вопросе. К примеру, на первом российском круизном лайнере проекта PV300VD представлены трубопроводные системы из пластика. Это наша визитная карточка в России.

– Какую выгоду могут извлечь судостроители от использования данной технологии?
– Для верфей использование полипропиленовых труб означает переход на облегченные системы, благодаря чему уменьшается общая масса корабля, что обеспечивает упрощенное прохождение всех необходимых нормативов по весу. Пластиковые системы характеризуются низкой теплопроводностью, всего 0,15 Вт/м*К, и высокой термостойкостью (рабочая температура от -40oC до +95oС). Также увеличивается срок эксплуатации минимум до 50 лет. Напомню, срок службы стальных водопроводных труб варьируется от 10 до 30 лет по российским стандартам.

– Возможен ли постепенный переход полностью на полипропиленовые трубы?
– Перспективы тотального перехода на пластиковые системы, конечно, нет. Это невозможно в силу ограничений пластика как материала. Полипропиленовые трубы в кораблестроении могут использоваться в системах водоснабжения, санитарно-бытовых стоках, фановых и балластных системах, для обогрева и кондиционирования помещений и т. д. Для жилых помещений на судне (выше главной палубы) ограничений практически нет, а вот машинное отделение предполагает нагрузку, которую системы могут не выдержать. Здесь уже выше головы не прыгнешь.

Беседовала Юлия Чернышевская

Фото: Юлия Чернышевская

Если Вы заметили ошибку, выделите, пожалуйста, необходимый текст и нажмите Ctrl+Enter, чтобы сообщить об этом редактору.

Срок службы труб и сантехники

| Как долго служат трубы

Ничто не вечно, в том числе водопроводные трубы в вашем доме. К счастью, большинство материалов для труб хорошо работают десятилетиями. Однако по истечении этого срока трубы могут начать протекать.

Чтобы предотвратить протечки, используйте приведенную ниже таблицу, чтобы определить, достаточен ли срок службы сантехники в вашем доме и не лопаются ли водопроводные трубы.

Во избежание опасности для здоровья проверьте наличие свинцовых труб.

Знай свои трубки

Просмотрите отчет о проверке дома, который вы получили при покупке дома, чтобы узнать, какие трубы у вас есть, или пригласите лицензированного сантехника для проверки вашей водопроводной системы. Будьте готовы заплатить не менее 75 долларов за вызов сантехника.

Популярное Чтение

    Безопасность умного дома становится еще умнее и проще

    Экономьте деньги, добавляйте ценность

    Безопасность умного дома может дать вам (виртуальную) блокировку защиты вашего дома и душевного спокойствия.

    Как технология умного дома может стать преимуществом

    Экономьте деньги, добавляйте ценность

    Умные домашние технологии — это новая область для хвастовства недвижимостью.

    Как присмотреться к ипотечному кредиту

    Купить Продать

    Покупатели жилья, которые делают покупки по ипотечному кредиту, могут не оставлять деньги на столе.

Срок службы вашей сантехники



Подводящие трубы (находящиеся под постоянным давлением и, следовательно, наиболее вероятно вызывающие повреждение водой при утечке)

Латунь

Медь

Оцинкованная сталь

40-70+ лет

50+ лет

20-50 лет



Дренажные линии

Чугун

Поливинилхлорид (известный как ПВХ)

75-100 лет

Бессрочно

Если ваши трубы старше, чем эти рекомендации из США.S. Руководство по осмотру жилых помещений Департамента жилищного строительства и городского развития, это не обязательно означает, что их необходимо заменить. Трубы в хорошем состоянии могут прослужить дольше, а трубы в плохом состоянии или в районах с жесткой водой (то есть с высоким содержанием минералов) могут выйти из строя раньше.

Проверка полибутилена

Полибутиленовые трубы — серый пластиковый сантехнический материал, использовавшийся с 1970-х по 1990-е годы — чрезвычайно подвержен поломке. Его обычно можно найти в домах в Солнечном поясе, штатах Средней Атлантики и на северо-западе Тихого океана.

Если вы подозреваете, что в вашем доме есть полибутиленовые трубы, немедленно вызовите сантехника для осмотра системы. Вы не можете оценить их состояние простым визуальным осмотром, так как внешний вид труб может выглядеть нормально. Хлорированная вода заставляет эти трубы отслаиваться изнутри, что в конечном итоге приводит к выходу из строя труб без предупреждения.

Самые популярные советы по уходу за домом

    17 вещей, которые никогда, никогда, НИКОГДА не делайте со своим домом

    Советы по уходу за домом

    Сохраните винтажные обои, но обновите этот отнимающий время и деньги ретро-термостат до программируемого.

    Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

    Советы по уходу за домом

    Сохраните свои деньги для более важных вещей, например, для ипотеки.

    5 хитростей, чтобы ваши трубы не взорвались этой зимой

    Советы по уходу за домом

    Даже если вам кажется, что они уже начали замерзать.

    Найдите 9 проблем с этим домом (советы для новых домовладельцев)

    Советы по уходу за домом

    Явные признаки того, что вы не выполняете техническое обслуживание домовладельца, например, парковка на траве.

    12 вопросов, которые вы хотели бы задать себе перед переездом

    Советы по уходу за домом

    Избегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем брать новый дом.

Получить вывод

Свинцовые трубы, использовавшиеся в начале 1900-х годов, имеют ожидаемый срок службы 100 лет, но они могут выделять свинец в питьевую воду, что представляет потенциальную опасность для здоровья.Свинцовые трубы обычно тускло-серого цвета, и поверхность трубы можно легко поцарапать ножом или ключом.

Если вы подозреваете, что в вашем доме есть свинцовые водопроводные трубы, проверьте воду. Если результаты показывают, что содержание свинца составляет 15 частей на миллиард (15 частей на миллиард) или более, вызовите профессионального сантехника для замены свинцовых труб в вашем доме.

Преимущества систем пластиковых труб

Производя системы пластиковых труб по всему миру, Aliaxis вносит свой вклад в лучшее будущее для людей на этой планете.Научные исследования показывают, что трубы из ПВХ и ПЭ являются лучшей и более экологически чистой альтернативой трубам из других материалов, таких как бетон или железо, и наше общество пожинает плоды.

Оценка жизненного цикла (LCA) ПЭ и ПВХ была проведена для оценки воздействия на окружающую среду, связанного со всеми этапами их жизненного цикла: от добычи сырья через обработку материалов, производство и распределение до конечного использования, ремонта, технического обслуживания и утилизации или утилизация отходов.Например, в 2017 году были опубликованы «Оценка жизненного цикла водопроводных и канализационных труб из ПВХ и сравнительный анализ устойчивости материалов труб». Это был первый комплексный экологический обзор подземных трубопроводных систем в Северной Америке. Результаты этого исследования показывают, что трубы из ПВХ обеспечивают как экологические, так и экономические преимущества для водопроводной и канализационной инфраструктуры коммунальных и муниципальных проектов.

Исследования показывают, что трубы из ПВХ и ПЭ являются лучшей и более экологически чистой альтернативой трубам из других материалов, таких как бетон или железо.

Исследования, подобные этим, посвященные ПВХ или ПЭ, доказывают, что системы пластиковых труб имеют фундаментальные преимущества с точки зрения создания устойчивых трубопроводов для водопроводной и канализационной инфраструктуры: они пригодны для вторичной переработки и повторного использования, долговечны и устойчивы к коррозии. Подсчитано, что трубы из ПВХ и ПЭ могут иметь срок службы более 100 лет.

Стойкость к коррозии

Коррозия является одной из самых больших проблем, связанных с системами металлических трубопроводов. Это происходит как внутри, так и снаружи трубы и влияет на гидравлическую эффективность.Многие города очищают свою воду, пытаясь замедлить ржавчину и точечную коррозию. Другие выбирают дорогие альтернативы, такие как катодная защита, пластиковое покрытие или оплетка, с целью продления срока службы труб, но без возможности избежать увеличения затрат на производство и техническое обслуживание.

В отличие от труб из многих традиционных материалов, пластиковые трубы не подвержены коррозии и обладают отличной стойкостью к большинству типов химических веществ. Они могут противостоять большинству сильных кислот, щелочей и водных растворов, а также соляных растворов, минеральных масел, жиров и спиртов.Это означает, что вредные химические вещества вряд ли проникнут в систему водоснабжения. Устойчивость пластиковых труб к коррозии также обеспечивает постоянный расход воды на протяжении всего срока их службы, гарантируя, что энергия, необходимая для прокачки воды по системе, не будет увеличиваться по мере старения трубопровода.

С точки зрения инженера, пластиковые трубы требуют меньших затрат на монтаж и техническое обслуживание. Например, многие муниципалитеты Канады и Великобритании уже используют пластик для трубопроводной инфраструктуры.

Энергосбережение

Производство труб из ПВХ и ПЭ требует меньше энергии, чем производство труб из стали, меди, ковкого чугуна или алюминия. Напротив, энергоемкие применения цинка необходимы для основных оцинкованных труб из стали и труб из ковкого чугуна. В трубы из ВЧШГ часто вставляют дополнительную энергоемкую цементную футеровку для повышения их коррозионной стойкости.

Пластиковые трубы также экономят энергию благодаря более низким энергозатратам на их транспортировку, погрузочно-разгрузочные работы, установку и техническое обслуживание.Например, трубы из ПВХ и ПЭ в восемь раз менее плотные, чем стальные трубы, поэтому нет необходимости привозить тяжелую подъемную технику для их перемещения во время монтажа.

Меньший риск утечки

Во всем мире до 30% всей водопроводной воды теряется из-за утечек в трубах где-то в системе. Основной причиной этого является неисправность трубы. Пластиковые трубы, будь то ПВХ или полиэтилен, являются гибкими и не несут такого же риска растрескивания, как металлические или бетонные альтернативы.На них меньше влияют движения грунта, и они достаточно прочны, чтобы выдерживать деформацию от транспортных нагрузок. Присущая им устойчивость к коррозии также делает их менее уязвимыми к утечкам, возникающим внутри трубы.

Для пластиковых труб также требуется меньше соединений, чем для труб из бетона, железа или металла. Трубы из полиэтилена, например, можно производить, транспортировать и устанавливать большей длины, чем металлические трубы. Это позволяет устанавливать трубы пластиковых трубопроводов с в два-три раза меньшим количеством стыков, чем трубопроводы из традиционных материалов.Более того, поскольку отрезки полиэтиленовых труб соединяются с помощью процессов сварки, они менее подвержены протечкам.

Простая установка

Системы пластиковых труб также могут быть установлены с помощью так называемой «бестраншейной технологии», создающей гораздо меньше помех транспортным потокам и окружающей среде, чем традиционные системы, которые они часто заменяют.

Установка традиционных систем трубопроводов обычно начинается с рытья траншеи на дороге, что приводит к значительному нарушению дорожного движения и окружающей среды.С другой стороны, для бестраншейной установки под землей бурится непрерывная скважина с помощью машины горизонтального наклонно-направленного бурения. Как только буровая головка достигает конца скважины, к ней прикрепляется пластиковая труба и вытягивается через отверстие.

Гибкость пластиковых труб в сочетании с их прочностью на растяжение и стойкостью к истиранию делает их идеально подходящими для этой технологии бестраншейной прокладки.

Перерабатываемый

По истечении срока службы, который иногда составляет 100 лет и более, пластиковые трубы можно собирать, перерабатывать и перерабатывать в другие изделия из ПВХ или ПЭ.Их можно перерабатывать и повторно использовать на любом этапе их жизненного цикла, будь то в начале производства или намного позже, на этапе постиндустриального использования.

ПВХ, например, перерабатывается либо механически путем измельчения в мельчайшие частицы, которые затем преобразуются под действием тепла в пластик для использования на заводе, либо химическим путем путем восстановления молекулярных компонентов с помощью химических или нагревательных процессов перед подачей либо в производство нового ПВХ или использование в качестве топлива для рекуперации энергии.Эта возможность повторного использования эффективно сокращает количество отходов с производственной линии и снижает общую нагрузку на утилизацию труб из ПВХ. Это также ограничивает воздействие ПВХ на окружающую среду с течением времени.

Слово эксперта

«Наша компания EPCOR, расположенная в Эдмонтоне, является частной коммунальной компанией, специализирующейся на водоснабжении, водоотведении, распределении электроэнергии и природного газа. Когда я начал работать в этой компании, в водопроводной сети Эдмонтона происходило до 10 000 разрывов труб в год, в основном в чугунных распределительных трубах.Это побудило городские власти рассмотреть альтернативный материал для труб, а именно ПВХ».

«Основным преимуществом труб из ПВХ является их надежность», — Дуг Сержант, старший менеджер по распределительной инфраструктуре, EPCOR Water Services Inc.

«Основным преимуществом этого материала является его надежность. Мы считаем, что нам не нужно прилагать много усилий для обслуживания этих трубопроводов и их эксплуатации в долгосрочной перспективе. Мы также считаем, что с этим материалом легко работать. Он легкий, очень легко адаптируется в полевых условиях, и у нас есть экономичные установки, когда мы используем ПВХ.В долгосрочной перспективе затраты на содержание нашей водопроводной сети снижаются, и количество прорывов водопроводных магистралей, которые нам приходится ремонтировать каждый год, также снижается».

«С экологической точки зрения в водопроводной сети Эдмонтона сейчас очень мало утечек. Мы используем международный индекс утечек, и количество утечек, которое мы зафиксировали для Эдмонтона за последние 5 лет, составляет менее 1,5, что ставит нас на уровень системы мирового класса. Наконец, с точки зрения конечного потребителя, мы заметили, что в системах, где используется ПВХ, качество воды отличное.

Насколько экологичны водопроводные трубы из ПВХ более 100 лет?

Первый в своем роде всесторонний обзор экологических и эксплуатационных характеристик водопроводных и канализационных труб в Северной Америке был выпущен Ассоциацией труб из ПВХ Uni-Bell (PVCPA), которая охватывает производителей труб из ПВХ в США и Канаде.

В исследовании используется методология оценки жизненного цикла для оценки устойчивости от колыбели до могилы обычно используемых материалов для питьевой воды и канализационных труб, включая поливинилхлорид (ПВХ), бетон, ковкое железо и трубы из полиэтилена высокой плотности – более 100 – год службы.

Ключевые результаты исследования включают:

  • При оценке устойчивости трубопроводной продукции для проектирования жизненного цикла важно понимать и анализировать влияние на жизненный цикл всех материалов, используемых в трубопроводной системе, включая замену, вспомогательные материалы, снижение коррозии, усилия по техническому обслуживанию и обработку воды, необходимые во время эксплуатации. срок службы труб.

  • ПВХ не служит питательной средой для роста бактерий и патогенов.

  • Эксплуатация труб по истечении срока полезного использования приводит к более высоким затратам на эксплуатацию и техническое обслуживание. Деградация внутренней стенки трубы может начаться практически сразу после установки труб из ковкого чугуна и бетона.

  • Следует пересмотреть традиционные определения срока службы труб. В течение большей части времени, когда железные и бетонные трубы считаются «находящимися в эксплуатации», на самом деле это не так, поскольку они часто не работают так, как предполагалось. Большую часть времени эксплуатации железные и бетонные трубы подвержены разрывам, потерям воды и проблемам с качеством воды, а также более высоким затратам на техническое обслуживание и эксплуатацию из-за коррозии, что значительно влияет на эффективность перекачки.

  • Для металлических и бетонных труб требуются химические добавки (фосфаты) в питьевую воду, чтобы уменьшить коррозию стенки трубы. Фосфаты увеличивают вероятность биоразрастания (например, цветения водорослей) в источниках питьевой воды, озерах и реках.

  • Труба из ковкого чугуна

    производит в девять раз больше выбросов углерода при обработке сырья, производстве, транспортировке и установке, чем аналогичная труба из ПВХ.

  • Энергия, необходимая для перекачивания воды через трубу из ПВХ в течение 100-летнего расчетного срока службы, остается постоянной, поскольку ее гладкие стенки со временем не становятся шероховатыми.Это обеспечивает общую экономию затрат в течение жизненного цикла по сравнению с трубами из ковкого чугуна и бетона, которые со временем требуют больше энергии для перекачки из-за коррозии, утечек и внутренней деградации.

  • Коррозионные почвы влияют на 75% водоканалов. Долговечность и коррозионная стойкость трубы сильно влияют на воздействие жизненного цикла. Труба из ковкого чугуна может прослужить всего 11-14 лет в умеренно коррозионных грунтах, требуя многочисленных замен в течение 100 лет.

«Трубная промышленность из ПВХ — единственный материал для производства труб, который открыто сообщил о своей устойчивости и воздействии на окружающую среду», — говорит президент SSC Тад Радзински.«Это полезная информация как для политиков, так и для специалистов коммунальных служб, позволяющая принимать полностью обоснованные решения в их усилиях по улучшению подземной инфраструктуры с помощью устойчивых продуктов».

Отчет состоит из точек данных и анализа, которые руководители объектов и специалисты коммунальных служб могут использовать для разработки планов управления активами и оценки стоимости жизненного цикла водопроводных и канализационных труб. Это также может помочь свести к минимуму риски, связанные с качеством воды, и снизить затраты на эксплуатацию, техническое обслуживание и ремонт.

Было изучено более 200 источников и исследований, чтобы предоставить наиболее актуальный и тщательный отраслевой обзор здоровья, безопасности, рабочих характеристик и характеристик устойчивости различных доступных материалов для труб.

В рецензируемом отчете также рассматриваются другие трубные изделия на основе данных и статистических данных о долговечности, производительности и окружающей среде, если они доступны. разрушающаяся подземная инфраструктура страны.Чистая вода была определена президентом Трампом в качестве первоочередной задачи, и этот отчет подтверждает, что более безопасные, экономичные и долговечные трубы из ПВХ являются ключом к модернизации систем питьевой воды и сточных вод в Америке», — говорит исполнительный директор PVCPA Брюс Холландс.

Полный отчет доступен для скачивания здесь.

Трубы из ПВХ AWWA C900: общие причины отказа

1. Неполностью сплавленная экструзионная трикотажная линия

На этом изображении показана труба из ПВХ после случайного падения на землю.Труба подверглась хрупкому разрушению на множество частей из-за высоких остаточных напряжений в стенке трубы. Трубы ПВХ

изготавливаются методом экструзии. Порошок ПВХ расплавляют и пропускают через круглую головку под высоким давлением. Центр матрицы представляет собой цельную металлическую заглушку, удерживаемую на месте тонкими металлическими перемычками или лопастями. Лопасти разрезают расплавленный пластик, когда он течет через круглые щели в матрице. Затем пластик снова сплавляется, образуя сплошную стенку трубы.

Иногда процесс вязания не происходит полностью, что приводит к так называемым «слабым экструзионным вязаниям».Таким образом, трубы обычно выходят из строя с прямым продольным разрывом, идущим по всей длине трубы, потому что он идет по пути наименьшего сопротивления, что является несовершенной линией плетения.

Когда труба ломается по линии соединения, сломанная труба скручивается сама по себе, при этом две поверхности трещины перекрывают друг друга. Это свидетельствует о том, что труба изготовлена ​​с высокими остаточными напряжениями в стенке трубы. Трубы, изготовленные с высокими остаточными напряжениями, гораздо чаще выходят из строя, чем трубы с низкими остаточными напряжениями.

2. Дефектный монтаж

Фотография разрушения трубы из ПВХ из-за чрезмерного раструба.

Большинство соединений труб из ПВХ большого диаметра являются раструбными. Колпак содержит резиновую прокладку, которая герметизирует вставленный втулочный конец трубы. Вставка раструбного конца одной трубы в раструб соседней трубы является чрезвычайно деликатным процессом и должна выполняться надлежащим образом, иначе возможен сбой.

«Раструб» является наиболее распространенным дефектом монтажа, который приводит к выходу из строя трубы из ПВХ.Если втулка вставлена ​​слишком далеко, она напрямую соприкасается с раструбом из ПВХ, в результате чего раструб расколется, как показано на изображении выше. Наши судебные эксперты по ПВХ могут определить, была ли неисправность причиной сбоя в установке.

Трубы RCP и трубы из полиэтилена высокой плотности предлагают различную ответственность

Роль инженера в любом проектном проекте заключается в разработке проекта, который отвечает желаемой цели, является конструктивным и обеспечивает здоровье, безопасность и благополучие пользователя. Однако инженеры не всегда осознают последствия своих разработок.

Гражданское строительство — это профессия, которая имеет последствия для жизни и смерти. Когда инженеры разрабатывают проект, ошибка может привести к порче имущества, травмам или даже смерти. Непонимание продукта при разрешении его использования может быть приравнено к небрежности, если это приведет к травме. Непрочтение документации по продукту также может представлять собой небрежность, если неисправность продукта приведет к травме или повреждению. Когда продукты выходят из строя, инженер может считаться ответственной стороной.

Многие инженеры не понимают и не оценивают различия между железобетонными трубами (RCP) и трубами из полиэтилена высокой плотности (HDPE) и потенциальную ответственность при определении каждого продукта.В то время как труба RCP представляет собой жесткую конструкцию, которая проектируется, изготавливается и испытывается как конструкция до того, как она будет доставлена ​​на строительную площадку, структура трубы из полиэтилена высокой плотности фактически строится и испытывается в полевых условиях. Таким образом, труба из полиэтилена высокой плотности не является «утвержденной равной» заменой трубы RCP.

Если обнаруживается, что проект ошибочен и наносится ущерб имуществу или человеку, а инженер не соблюдает свои стандарты осторожности, то инженер считается небрежным. Это может привести не только к денежному ущербу, но и к потере лицензии инженера.Кроме того, инженер может нести уголовную ответственность за любые смерти, вызванные некачественным проектированием. Хотя инженеры, как правило, не имеют юридического образования, любой инженер, который ставит печать на чертеже, удостоверяющую, что проект будет соответствовать намеченной цели контракта, должен понимать концепции стандарта осторожности, небрежности и ответственности.

Зачем указывать трубы?

Гофрированная труба из полиэтилена высокой плотности

, а не труба RCP , обычно указывается инженерами-конструкторами в результате заявлений производителей труб из полиэтилена высокой плотности относительно ее более низкой стоимости и превосходных характеристик.В некоторых случаях HDPE может быть разумной альтернативой RCP, в зависимости от конкретных требований проекта и расчетного срока службы. Тем не менее, проектировщики должны быть осведомлены обо всех аспектах и ​​проектных обязанностях при использовании любого материала трубы, прежде чем указывать этот материал, поскольку материалы и срок их службы различаются.

Многие инженеры считают, что труба из ПЭВП является одобренной равноценной заменой трубы из RCP, потому что они верят утверждениям, изложенным в публикациях производителей труб из ПЭВП, не читая мелкий шрифт или информацию о гарантии.Рекламные объявления производителей труб из ПЭВП могут быть заманчивы для инженера как предполагаемое средство достижения снижения стоимости и времени строительства. Кроме того, утверждения Института пластиковых труб о сроке службы также могут дать инженерам уверенность в том, что указанный продукт действительно прослужит не менее 100 лет. Тем не менее, собственные гарантии этих производителей и другие заявления об отказе от ответственности не подтверждают эти утверждения.

СВЯЗАННЫЙ: Французские стоки и их падение

Указание HDPE

Безразличие, кажется, пронизывает мыслительный процесс некоторых инженеров.Инженер несет юридическую ответственность за определение того, будет ли указанный продукт выполнять свою предполагаемую функцию для конкретного проекта, в котором выполняется проектирование. Поэтому, прежде чем указать конкретный продукт, инженер должен знать о характеристиках, областях применения, потенциальных недостатках и ограничениях продукта. Если будет установлено, что продукт непригоден и в результате возник ущерб, инженер может быть признан небрежным, и ущерб будет оцениваться против него.

Инженеры обязаны проявлять разумные профессиональные навыки и суждения и должны придерживаться стандарта осторожности, обычно применяемого представителями их профессии. Обязанность придерживаться профессионального стандарта заботы требует от инженера проявления разумной осмотрительности и наилучшего суждения, что включает в себя защиту от упущений или дефектов в планах и спецификациях и отслеживание улучшений.

Чтобы принять правильное решение, необходимо полностью понимать различия между материалом трубы из ПЭВП и конструкцией RCP при принятии решения о том, что использовать.Прежде чем выбрать трубу из ПЭВП, инженер должен изучить указанные продукты и их характеристики для условий на месте, а также оценить доступную литературу, чтобы убедиться, что приняты надлежащие меры. Инженер должен быть мудрым, чтобы отличать заявления производителей от реальных фактов, касающихся их продуктов.

Разумное усердие также требует, чтобы инженеры прочитали и поняли самые последние стандарты ASTM и AASHTO, чтобы гарантировать, что проект учитывает все аспекты как требований стандартов, так и рекомендаций этих стандартов.Некоторые спецификации ASTM/AASHTO возлагают на инженера значительную ответственность в отношении основных условий установки, необходимых для обеспечения качества обслуживания. Применимые разделы ASTM D 2321-04 включают требования, предъявляемые к инженерам в отношении установки термопластичных труб.

Инженеры также должны понимать, что трубы из ПЭВП требуют инженерной установки, в которой инженер должен участвовать в строительных работах. Инженер должен взять на себя ответственность за то, чтобы испытания на прогиб после установки были выполнены и задокументированы.Прежде чем дать окончательную рекомендацию клиенту, инженер обязан проанализировать стоимость жизненного цикла, риски, связанные с выбранной трубной продукцией, и проинформировать клиента о краткосрочных и долгосрочных затратах, а также о любых других риски, которые выявляются при выборе материала трубы.

HDPE по сравнению с трубой RCP

Публикации производителей — это лишь малая часть того, на что инженерам следует полагаться при принятии решения о том, следует ли указывать гофрированную трубу из ПЭВП.Одним из наиболее важных аспектов, который инженеры должны понять, прежде чем выбирать гофрированную трубу из ПЭВП, являются огромные инженерные различия между трубой из ПЭВП и трубой из RCP.

Проектирование любой системы трубопроводов требует знания свойств материалов, условий монтажа и внешних нагрузок. Все эти элементы в совокупности определяют поведение установленной трубы.

Для чего используется труба RCP?

RCP представляет собой несущую жесткую конструкцию, и один отрезок RCP проектируется, изготавливается и испытывается как конструкция до того, как она будет доставлена ​​на строительную площадку.Кроме того, Американская ассоциация производителей бетонных труб (ACPA) с 1970 года публикует Руководство по проектированию бетонных труб. В этом руководстве содержатся технические данные о гидравлике, нагрузках и несущей способности, а также о конструкции бетонных труб.

Для чего используются трубы ПНД?

Труба

HDPE представляет собой гибкий материал и не является самостоятельной конструкцией. В системе гофрированных труб из полиэтилена высокой плотности вертикальная нагрузка передается на боковой опорный грунт и должна отклоняться, чтобы функционировать. Указание гофрированного ПЭВП требует от инженера предоставления другой конструкции, чем при указании RCP.Таким образом, HDPE не является альтернативой материала RCP и не может быть взаимозаменяемым в конструкции.

Факторы, определяющие успех подземной прокладки, выходят далеко за рамки характеристик материала трубы и самого продукта. Качество окружающей среды вокруг заглубленной трубы имеет решающее значение для долгосрочной работы трубопроводной системы. Это связано с тем, что подземная пластиковая труба представляет собой композитную конструкцию, состоящую из пластикового кольца и грунтовой оболочки. И кольцо, и почва играют жизненно важную роль в конструкции пластиковой трубы.Гофрированная труба из ПНД, установленная под землей, будучи гибким трубопроводом, прогибается под нагрузкой и конструктивно взаимодействует с окружающим материалом грунтовой засыпки. Прогиб – это изменение внутреннего диаметра, возникающее при приложении нагрузки к гибкой трубе. Характеристики прогиба являются основным фактором, учитываемым при проектировании конструкции.

Инженеры должны использовать грунт для создания оболочки из поддерживающего материала вокруг трубы, чтобы вертикальная нагрузка, приложенная к боковому грунту из-за прогиба трубы, адекватно воспринималась.Степень, в которой труба зависит от этого обволакивающего грунта в качестве опоры, зависит от глубины покрытия, поверхностной нагрузки и кольцевой жесткости трубы. Это взаимодействие трубы с грунтом обеспечивает необходимую долговременную поддержку трубы. Таким образом, основной структурой в системе труб из полиэтилена высокой плотности является грунтовая оболочка.

Поскольку трубы из ПЭВП зависят от грунта, поведение системы «труба-грунт» требует определения взаимодействия, которое будет происходить между трубой, материалом засыпки и природным грунтом.Сумма этих компонентов, действующих вместе, определяет общее поведение системы. Поскольку грунт во взаимодействии трубы из полиэтилена высокой плотности с грунтом может составлять до 90% успеха установки, очень важно, чтобы это определение было сделано инженером-геотехником или инженером-грунтом.

Заливка относится к материалу, непосредственно окружающему трубу. Закладочный материал должен обеспечивать достаточную прочность, жесткость, однородность контакта и устойчивость, чтобы свести к минимуму деформацию трубы из-за давления грунта.Величина сопротивления грунта заложения является прямым следствием процедуры установки: чем жестче материалы заложения, тем меньше прогиб.

Материал контролируемой низкой прочности, также называемый текучим наполнителем или наполнителем с регулируемой плотностью, может использоваться для обратной засыпки и подсыпки при условии, что достаточное сопротивление флотации может быть достигнуто за счет ограничений, утяжеления или техники укладки. Проектировщики должны рассчитать ширину траншеи, необходимую для обеспечения достаточной прочности конструкции системы.Минимальная ширина траншеи зависит от диаметра трубы, материала обратной засыпки и техники уплотнения. Инженер должен учитывать не только материал засыпки, но и ненарушенный грунт на месте, окружающий засыпку, и грунтовые воды. Почва на месте в стенке траншеи может мигрировать через заделку и влиять на работу трубы.

Трубная конструкция из полиэтилена высокой плотности фактически построена и испытана в полевых условиях. Результирующее отклонение гибкой трубы напрямую зависит от поведения системы.Прогиб трубы из ПЭВП должен контролироваться жесткостью трубы, изменениями толщины или профиля стенки трубы, жесткостью заложения грунта, типом используемой системы крепления, уровнем грунтовых вод, средствами и методами подрядчика, обращением с трубой, контролем уплотнения. , осмотр и температура. Таким образом, испытание на чрезмерный прогиб не является проверкой качества трубы, а единственным способом убедиться, что труба была правильно установлена ​​с полностью развитой почвенной оболочкой.

Исследования показали, что для того, чтобы полная нагрузка достигла трубы в условиях траншеи или насыпи, требуется значительное время — от месяцев до лет.При проведении длительных испытаний в траншеях и насыпях изменения прогиба во времени обусловлены возрастающими нагрузками и уплотнением грунта. Прочность материала трубы из полиэтилена высокой плотности также снижается при длительных нагрузках.

Прогиб, как и другие критерии производительности труб из ПЭВП, является критическим явлением в долгосрочной перспективе. Как правило, приемочный прогиб измеряется после того, как труба была установлена ​​и засыпана в течение не менее 30 дней. Это дает грунту начальное время для усадки и стабилизации, хотя наверняка произойдут дополнительные изменения, и проверки должны быть внесены в планы.Когда труба из полиэтилена высокой плотности превышает допустимый предел прогиба, ее следует снять, а материал заделки заменить и уплотнить. Спецификации также должны требовать, чтобы труба была удалена и заменена.

Недавно Департамент транспорта Флориды (FDOT) изменил свои спецификации, требуя, чтобы все трубы снимались на видеопленку с помощью технологии лазерного профиля. Проверка распространяется на все трубы диаметром 48 дюймов. диаметр и меньше, за исключением боковых и поперечных стоков, которые достаточно короткие, чтобы их можно было осматривать с каждого конца.Требования включают, среди прочего, отчет об овальности трубы, измерения прогиба с графическим анализом диаметра и отчет об анализе плоскостей.

Ключевыми факторами, влияющими на успех монтажа труб из полиэтилена высокой плотности, являются:

  • Признание того, что гофрированная труба из ПЭВП сама по себе не является такой конструкцией, как RCP;
  • Распознавание взаимодействия грунт/труба в проекте;
  • Химический состав полиэтилена;
  • Надлежащие методы установки; и
  • Убедительное доказательство того, что подтвержденный срок службы продукта соответствует проектному сроку службы.

Прочтите мелкий шрифт

Информация производителя, гарантии, стандарты и спецификации написаны, чтобы предостеречь, предупредить и проинструктировать пользователя о конкретном материале, продукте или конструкции, которые необходимо выполнить. Когда автор спрашивал инженеров, читали ли они напечатанную мелким шрифтом информацию о продукте производителя или применимые национальные или государственные стандарты и спецификации, ответ часто был «нет». Однако при предоставлении инженерам детали, обнаруженные в справочных материалах такого типа, часто вызывают шоковую реакцию по сравнению с тем, что он или она могли указать, не понимая последствий этого действия.

Гарантии производителей труб из полиэтилена высокой плотности

ясно дают понять, что гарантия не предоставляется, если продукт не используется по назначению. В гарантии одного производителя указано, что гарантия на трубы из полиэтилена высокой плотности распространяется на материал и что этот материал соответствует требованиям ASTM и AASHTO. Примечательно, что гарантия не распространяется на использование материала в качестве конструкции. Другие производители предоставляют отказ от ответственности, что, даже если производитель предлагает указания, рекомендации или предложения по использованию своей продукции, ответственность за определение того, подходит ли продукция для конкретных потребностей покупателя, лежит исключительно на покупателе.Некоторые заявляют, что покупатель берет на себя все риски, связанные с разгрузкой, разгрузкой, хранением, передачей и установкой, и что он не будет нести ответственности за любые расходы на удаление или установку, время простоя или другие косвенные убытки, даже если они были предупреждены о возможности таких убытков.

Столкновение с последствиями

Хотя не все поломки гофрированных труб из ПЭВП заканчиваются судебными исками и судебными разбирательствами, некоторые из них все же случаются. Потенциальную ответственность несет не только подрядчик или производитель труб из ПНД, но и инженер.Следующие причины были подтверждены в судебных процессах и спорах за последнее десятилетие:

  • Неспособность понять или провести анализ стоимости жизненного цикла;
  • Неспособность распознать и понять различия в конструкции, монтаже и проверке труб между ПЭВП и RCP;
  • Предполагая, что труба из полиэтилена высокой плотности является просто продуктом-заменителем бетонной трубы;
  • На основании публикаций производителей труб из ПЭВП, рекламирующих преимущества ПЭВП по сравнению с бетонными трубами;
  • Опора на публикации производителей труб из ПНД без анализа конкретных условий и обстоятельств проекта; и
  • Предполагая, что он или она является пуленепробиваемым и что страхование профессиональной ответственности покроет любые проблемы или проблемы, возникающие на объекте, и что проблемы на объекте являются исключительно результатом проблем производителя или подрядчика.

Один из наиболее дорогостоящих примеров выхода из строя полиэтилена высокой плотности произошел в Шелл-Лейк, штат Висконсин, в 2003 году. Шелл-Лейк является крупнейшим не имеющим выхода к морю озером в штате Висконсин, его площадь составляет примерно 2580 акров. Поскольку у озера нет выхода поверхностных вод, город Шелл-Лейк поручил местной строительной фирме спроектировать комбинированный слив самотеком и сифоном из озера Шелл в Желтую реку на расстояние примерно 4,4 мили. Цель трубопровода состояла в том, чтобы позволить городу понизить высоту озера Шелл в периоды паводка.Результатом тендера на проект стала система гофрированных труб из полиэтилена высокой плотности с вкладышем.

Трубопровод был проложен в ноябре 2002 г., а протечки начались в январе 2003 г. Утечки продолжались, предпринимались многочисленные попытки устранить утечки; каждый раз система гравитационно-сифонного сброса отключалась.

Несмотря на то, что в мае 2003 года система сброса была отключена, из-за проливных дождей уровень озера поднялся без возможности сброса поднимающейся воды. Сильное наводнение и ущерб от воды испытали 120 из 380 жителей озера.Против производителя труб были поданы судебные иски за небрежное изготовление трубной продукции и поставку некачественной и непригодной для предполагаемого применения трубной продукции. На подрядчика подали в суд за небрежное найм и обучение людей по проекту, выполняющих установку. На инженера подали в суд за небрежное проектирование и разработку проекта, утверждение ненужных или вредных изменений в плане и утверждение трубной продукции. В конце концов иск был урегулирован, но по цене около 1 доллара.25 миллионов. Инженер и его страховщики согласились выплатить значительную часть этого урегулирования.

Обучение на ошибках

В результате таких неудач, как Shell Lake, многие муниципалитеты и государственные учреждения либо прекращают, либо ограничивают использование труб из полиэтилена высокой плотности. В 1997 году директор по школьному планированию и строительству издал «ведомственный мораторий на любое дальнейшее использование ПЭВП для трубопроводов ливневой канализации до тех пор, пока мы не сможем дополнительно оценить его пригодность и долговечность».

В 1998 году город Ноксвилл, штат Теннеси., указал на исключительное использование бетонной трубы в пределах городских полос отчуждения. В 1997 году город Галлатин, штат Теннеси, сообщил, что начиная с этого года гофрированные полиэтиленовые трубы больше не разрешается использовать в уличных поперечных водостоках в городе Галлатин. Департамент общественных работ города Пуэбло обнаружил значительные неисправности в участках ливневой канализации из полиэтилена высокой плотности в районах и больше не разрешает размещать полиэтилен высокой плотности на какой-либо из городских полос отвода.

В штате Джорджия требуется, чтобы не менее 25 % трубопроводной системы подвергалось испытанию на оправке, а любая труба, отклоненная более чем на 5 %, должна быть удалена и заменена.Штат Кентукки сократил условия оплаты до 50%, если некачественная установка приводит к отклонению трубы за предел 5%. Штат Висконсин требует, чтобы как минимум 10 % системы были испытаны на оправке, а любая труба с отклонением более 5 % должна быть удалена и либо переустановлена, если она не повреждена, либо заменена бесплатно. В штате Иллинойс требуется испытание трубопроводной системы на оправке через 30 дней после установки, при этом отклонение трубы не должно превышать 5 %. В штате Невада не допускается вертикальное отклонение трубы более чем на 5% после 30 дней установки, а также не допускается повторное округление трубы, если она не соответствует требованиям испытаний.

Транспортный кабинет Кентукки (KTC) в мае 2005 г. сформировал целевую группу для оценки текущих спецификаций и использования труб из ПЭВП в будущих проектах KTC на основе проверок эффективности, проведенных в 2002 г. и июле 2005 г. Результаты были опубликованы в отчете, озаглавленном «Оценка производительности труб из полиэтилена высокой плотности на строительных проектах DOT в Кентукки». Результаты отчета отмечают значительное изменение прогиба с момента завершения испытаний. Большая часть прогиба превышала 10%, и было очевидно, что несколько труб продолжали прогибаться после установки.В отчете также наблюдалось радиальное растрескивание, инверсия и уплощение кроны, скручивание и провисание. Было очевидно, что после установки произошло радиальное растрескивание. Дополнительные видеолазерные испытания были рекомендованы для долгосрочного анализа производительности, и с тех пор KTC пересмотрела разделы своих спецификаций на основе результатов, содержащихся в этих отчетах.

В документе Совета по исследованиям в области транспорта от ноября 2003 г. «Экономика отказов водопропускных труб», подготовленном Джозефом Перрином и Чинтаном Джавери из Университета штата Юта, изучались отказы водопропускных труб в Северной Америке.Перрин и Джавари опросили 57 агентств. Из 25 ответивших только четверо заявили, что агентство проводит анализ наименьшей стоимости при выборе материала трубы. Различные агентства предполагали разные жизненные циклы для каждого материала. Жизненный цикл труб ПНД варьировался от 30 до 100 лет. Однако Перрин и Джавари пришли к выводу: «Реальность такова, что трубы не заменяются по мере приближения их ожидаемого срока службы».

Знай разницу

Учитывая различия между трубой RCP и гофрированной трубой из ПЭВП, важно, чтобы инженер понимал, что конструкция этих двух систем трубопроводов сильно различается.Если инженер не полностью признает эти различия и проектирует систему HDPE в тех же условиях, что и система RCP, существует высокая вероятность того, что система может работать не так, как предполагалось, или в конечном итоге может выйти из строя.

Инженер должен учитывать эти различия при проектировании трубопроводной системы с использованием гофрированной трубы из полиэтилена высокой плотности. Неспособность принять во внимание эти различия при проектировании и спецификации продуктов подвергает инженера риску. Даже в случае окончательного урегулирования спора инженеры несут большие потери в ходе судебного разбирательства — как для своей профессиональной репутации, так и для своего кошелька.Инженеры по присяге обязаны защищать здоровье, безопасность и благополучие населения. Инженеры должны помнить об этой обязанности при разработке, определении, требовании и обеспечении соблюдения. Несоблюдение этой обязанности может привести к тому, что инженер станет ответственной стороной со всеми сопутствующими рисками, ответственностью и последствиями.

Открытие пластмасс вместе с TEPPFA и Pipelife

18 окт. Открытие пластмасс вместе с TEPPFA и Pipelife

Опубликовано в 08:44 в пресс-релизе Люк Гуинн

Узнайте больше о гибкости, долговечности, производительности и прочности пластиковых труб!

Начата крупная многонациональная информационная кампания, отстаивающая пригодность систем пластиковых труб для подземной канализации, чтобы информировать и вдохновлять гражданское строительство и коммунальные службы.Откройте для себя: Plastics отмечает гибкость, долговечность и прочность пластиковых труб, а также простоту и скорость их монтажа, основанные на более чем 20-летнем опыте независимых исследований.

Куратор: TEPPFA, Европейская ассоциация пластиковых труб и фитингов, и в партнерстве с 4 национальными ассоциациями, Discover: Plastics повышает осведомленность о естественной пригодности пластиковых труб для канализационных и ливневых стоков. Он также проливает свет на реальные практические примеры из всей Европы, демонстрируя, как системы пластиковых труб были успешно развернуты во многих сложных ситуациях и продолжают функционировать спустя десятилетия после их установки.

В центре кампании находится специальный центр знаний — специализированный микросайт — который объединяет результаты многочисленных широкомасштабных исследований характеристик и поведения пластиковых труб при использовании в канализации. Эти исследования включают в себя отчет 100-летний срок службы самотечных канализационных труб , в котором исследовано влияние транспортной нагрузки и деформации, коррозии и других факторов на пластиковые трубы как в полевых условиях, так и в лабораторных условиях. Проект, прошедший независимую проверку экспертом из академических кругов, доказал, что для пластиковых труб, соответствующих требованиям EN, можно с уверенностью прогнозировать 100-летний срок службы.

Флорис Бордевийк  в качестве председателя группы по применению гражданских технологий в TEPPFA объяснил: «После интенсивного исследования рынка, которое выявило наиболее важные соображения, которые учитывают спецификаторы, TEPPFA сопоставило результаты многолетнего исследования. и учитесь создавать  Откройте для себя: пластмассы . На протяжении десятилетий мы вкладывали значительные средства в раскопки существующих систем, чтобы оценить их долговечность; проведение контролируемых лабораторных исследований для количественной оценки преимуществ гибкости; и подвергали пластиковые трубы непрерывным многочасовым испытаниям на прочность.Кроме того, мы заручились поддержкой многих независимых органов, которые подтвердили нашу работу. Мы знаем, что инженеры-строители увлечены качеством своих проектов, и, сопоставив этот широкий спектр убедительных доказательств, мы можем продемонстрировать, что пластмассы обладают всеми качествами, необходимыми для долговечной системы канализационных труб».

Людо Дебевер , генеральный директор TEPPFA, а также председатель рабочей группы по связям с общественностью TEPPFA, прокомментировал:  «За последние десятилетия TEPPFA вместе со своими членами провел огромное количество исследований пластиковых труб под землей.Несмотря на то, что исследование показало, что пластиковые трубы превосходят традиционные материалы во многих областях, таких как долговечность, прочность, гибкость, простота и скорость установки, наши члены часто сталкиваются с неправильными представлениями о характеристиках пластиковых труб среди проектировщиков и инженеров-строителей. Таким образом, кампания направлена ​​на то, чтобы установить рекорд в отношении пластика и дать возможность специалистам по спецификации и инженерам-строителям лучше понять преимущества пластика как ценного материала для труб.”

Зоран Давидовски, директор по исследованиям, разработкам и инновациям компании Pipelife, а также председатель рабочей группы TEPPFA по охране труда, технике безопасности и охране окружающей среды прокомментировал:

Технология пластиковых труб значительно улучшает здоровье и благосостояние населения. Он повышает качество и количество питьевой воды по сравнению с любым другим материалом для труб благодаря своему долгому сроку службы в 100 лет, гибкости в установке, прочности при подземных работах и ​​производительности во всех аспектах.Вот почему Pipelife, как активный член TEPPFA, работает вместе с нашими клиентами, проектировщиками и пользователями, чтобы расширить их знания и открыть для себя преимущества пластиковых труб ».



Кампания оживает по телефону :



О ТЭППФА

TEPPFA — Европейская ассоциация пластиковых труб и фитингов, основанная в 1991 году со штаб-квартирой в Брюсселе. 10 многонациональных компаний-членов TEPPFA и 14 национальных ассоциаций по всей Европе представляют 350 компаний, производящих пластиковые трубы и фитинги.Члены TEPPFA имеют годовой объем производства 3 миллиона тонн, в которых напрямую работают 40 000 человек, а совокупный годовой объем продаж составляет 12 миллиардов евро. TEPPFA позиционирует себя как нейтральный пластик.

Его конечные продукты подразделяются на 3 группы применения:1. Строительство (Горячее и холодное водоснабжение, центральное отопление, отведение сточных и дождевых вод) 2. Гражданское строительство (Системы подземных труб для канализации, управление ливневыми стоками, подпочвенный дренаж и кабельные каналы 3.Коммунальные услуги (Системы напорных трубопроводов для распределения питьевой воды и газа)

Дополнительная информация: TEPPFA aisbl, Avenue de Cortenbergh 71, BE-1000 Brussels – www.teppfa.eu

Контактное лицо для прессы: Людо Дебевер, генеральный директор T:+32-488 920 145/+32-273 62406; Электронная почта: [email protected]/[email protected]

фактов о трубах | Простое обнаружение утечек

Мой водопровод изготовлен из хороших материалов и подлежит ремонту?



Мы надеемся, что эта информация окажется для вас информативной и полезной.Большинство из нас не являются экспертами по трубам и не обладают знаниями в выборе лучших сантехнических материалов. Большинство установленных водопроводных труб были установлены профессионально с использованием хороших для своего времени материалов, и многие из них будут служить годами, если не десятилетиями. Вот почему мы выступаем за поиск и устранение скрытой утечки в первую очередь в качестве процесса обнаружения. Это хорошая возможность попросить вашего подрядчика по ремонту или сантехника сохранить кусок отремонтированной трубы для «вашего» будущего использования. Если труба снова протечет даже спустя годы, этот маленький кусок трубы поможет найти решения в будущем.Если утечка находится в середине длинного водопровода, на месте ремонта может быть дополнительно установлен запорный клапан, дающий возможность заменить только половину трубопровода при некачественном материале. Если материал хороший, то скрытую утечку нужно искать только на половине трубы, что экономит время и деньги. Точечный ремонт часто является наименее затратным, предоставляя при этом массу информации. Вот мысль для размышления; если домовладелец тратит тысячи или десятки тысяч на новую водопроводную трубу, конечные результаты могут быть точно такими же, за исключением одной большой вещи.Это фиксированная утечка, счета за воду вернулись к норме и тот же самый двор, однако, за исключением гораздо более пустого кошелька. Вот почему процесс обнаружения всегда предлагает наибольшую ценность.

История труб из ПВХ и связанные факты:

С 1936 по 1939 год более 400 жилых домов были оборудованы водопроводом из ПВХ для питьевой воды и канализации в центральной Германии. Различные испытательные трубопроводы из ПВХ были проложены в Лейпциге, Дрездене, Магдебурге, Берлине, Гамбурге, Кельне, Гейдельберге и Висбадене в период с 1936 по 1941 год.И трубопроводы для химикатов, и трубопроводы для водоснабжения и сточных вод оправдали ожидания, как и испытательные трубопроводы в упомянутых выше городах, если не считать повреждений, нанесенных Второй мировой войной. Трубы из ПВХ, установленные в центральной Германии, до сих пор используются без каких-либо серьезных проблем.

Прочитайте полную статью здесь;

http://www.sewerhistory.org/articles/compon/pdfs/pvc_history.pdf

Долго ли прослужит труба из ПВХ?
Да, исследования труб из ПВХ, проведенных в Европе в 1930-х годах и находившихся в постоянном использовании, предполагают очень долгий срок службы этих продуктов, составляющий сто лет и более, что, как правило, превышает срок службы конструкций, в которых они установлены.

Можно ли перерабатывать трубы из ПВХ?
Да, могут. Поскольку трубы из ПВХ имеют очень длительный срок службы, в настоящее время не так много труб доступно для переработки, поскольку они все еще используются. В то время как действующие стандарты, как правило, не допускают практики переработки использованных труб в новые сертифицированные трубы. Производители труб из ПВХ могут перерабатывать почти весь производственный лом самостоятельно. Поскольку ПВХ является термопластичным, трубу из ПВХ можно просто перемолоть, измельчить и вернуть в процесс экструзии для изготовления новой трубы.

Почему необходимо использовать грунтовку для сварных соединений ПВХ, сваренных растворителем?
Праймер представляет собой смесь растворителей, аналогичных тем, которые содержатся в цементе, и используется для размягчения или грунтования труб и фитингов перед добавлением цемента. Использование праймера может требоваться кодом в вашем регионе. Посетите нашу страницу цементов для получения дополнительной информации о цементировании растворителем.

Как лучше всего отремонтировать негерметичный сварной шов из ПВХ с растворителем?
По возможности вырежьте негерметичный стык и начните заново.Негерметичность сварного соединения с растворителем свидетельствует о том, что соединение было выполнено неправильно. Возможно, он не был полностью пригнан, компонент мог быть поврежден или внутри соединения могли быть захвачены инородные материалы. Для временного ремонта можно использовать пластиковую угловую сварку горячим воздухом на внешней стороне трубы и фитинга, чтобы остановить очень незначительные утечки. Это следует использовать только в качестве краткосрочной меры перед заменой сустава.

Влияет ли длительное воздействие солнечных лучей на открытые трубы из ПВХ?
Труба из ПВХ содержит стабилизаторы для защиты трубы от воздействия ультрафиолетового излучения солнечного света.После нескольких месяцев пребывания на открытом воздухе на поверхности трубы может появиться обесцвечивание, однако это не влияет на ее эксплуатационные характеристики. После двух лет воздействия наблюдается лишь незначительное снижение ударопрочности материала. Трубы из ПВХ, используемые для постоянного наружного воздействия, должны быть защищены совместимой краской светлого цвета на водной основе. Не используйте краски на масляной основе.

Легче ли установить трубу из ПВХ, чем альтернативные материалы?
Труба из ПВХ — это легкий, но прочный материал по сравнению со многими альтернативами.Длина трубы из ПВХ будет весить 1/5 часть эквивалентного размера трубы из чугуна, что упрощает ее установку. Этот продукт легко монтируется в версиях, сваренных растворителем, или в версиях с прокладками, обе из которых не допускают утечек после правильной сборки.

ПВХ/ХПВХ – трубы из жесткого пластика, аналогичные дренажным трубам из ПВХ, но с более толстыми стенками, чтобы выдерживать давление муниципальной воды, введенные примерно в 1970 году. ПВХ следует использовать только для холодной воды или вентиляции. ХПВХ можно использовать для горячего и холодного питьевого водоснабжения.Соединения выполняются с помощью грунтовок и клеев на растворителях в соответствии с требованиями норм.

Полиэтиленовая труба (PE):

Черный полиэтилен (ПЭ) выпускается разной толщины, как правило, с двумя соединениями на одном коротком цикле и хорошими эксплуатационными характеристиками. Подсчитано, что 95% новых водопроводных сетей для дома изготовлены из черного полиэтилена. И что 100% новых газопроводов из желтого полиэтилена. Широкое признание и использование полиэтиленовых труб для распределения природного газа является самым убедительным заявлением о коррозионной стойкости и герметичности полиэтиленовых труб.Трубы из полиэтилена высокой плотности (ПЭВП) не подвергаются гальванической коррозии и подходят для «агрессивных грунтов».
Они не ржавеют, не гниют, не разъедают, не бугорчат и не поддерживают биологический рост.

Оцинкованная труба:

Оцинкованные трубы широко использовались в домах, которым уже более 30 лет. Первоначально он использовался как водопровод. Это стальная труба, покрытая слоем цинка для увеличения срока службы и предотвращения коррозии. Оцинкованные трубы имеют тенденцию вступать в реакцию с минералами в воде, которую они переносят, образуя накипь, которая может привести к снижению давления воды.

Как и в случае труб из любого другого материала, в оцинкованной трубе может возникнуть непредвиденная протечка, и ее обычно фиксируют с помощью муфты для правки. Если у вас нет проблем с давлением воды, вы можете подумать об устранении утечки. Ваш сантехник может посоветовать лучшее решение для ремонта.

Медная труба:

Медная труба вошла в обиход после Второй мировой войны и иногда использовалась как для водопровода, так и для канализации. Из-за высокой стоимости материала он использовался в основном для линий снабжения, и даже это сегодня встречается все реже.За некоторыми исключениями, медная труба является очень надежным материалом для водопровода. В некоторых установках до 1980 года мог использоваться припой с высоким содержанием свинца, что могло привести к повышению уровня содержания свинца в воде.

Полиэтиленовая труба:

Pex или «труба из сшитого полиэтилена» является относительно новым продуктом на рынке. Он используется уже более 10 лет и зарекомендовал себя как отраслевой стандарт. Низкая стоимость и простота установки – лишь некоторые из причин его популярности.Pex поддается распределению водоснабжения с помощью коллектора. Это означает, что подачей воды для любого крана или помещения можно управлять из ближайшего места, а не только из главного клапана.

Свинцовая труба:

Больше не используется и редко встречается в домах США. В некоторых старых домах в канализационных трубах можно найти свинцовые трубы. Пока такие трубы исправны, их можно продолжать использовать и они не представляют опасности. Если возникают проблемы или такие трубы обнаруживаются при реконструкции, их следует заменить на трубы из АБС или ПВХ.

Добавить комментарий

Ваш адрес email не будет опубликован.
