Зенитная ракетная система С-400 «Триумф»

30.04.2019

Зенитная ракетная система «Триумф» создана для поражения самолетов-разведчиков, БПЛА, самолетов управления и радиолокационного обнаружения, самолетов-постановщиков помех, самолетов тактической и стратегической авиации, баллистических ракет средней дальности, тактических и оперативно-тактических баллистических ракет, гиперзвуковых целей, а также иных перспективных и современных средств воздушного нападения. ЗРК С-400 впервые поставили на боевое дежурство в 2007 году в подмосковной Электростали.

ПВО С-400 «Триумф» создан на основе российского комплекса С-300, но он обладает существенно лучшими тактико-техническими возможностями по эффективности, по зоне охвата, а также по многообразию поражаемых целей. По критерию «стоимость – эффективность» новая зенитная ракетная система С-400 «Триумф» обеспечивает выигрыш примерно в 2,5 раза по сравнению с морально устаревшей С-300. «Триумф» — единственная система, способная работать выборочно с применением нескольких типов ракет – новых и старой разработки, применявшихся в комплексах С-300ПМУ-1 и С-300ПМУ-2. С-400 позволяет создавать противовоздушную эшелонированную оборону, расширяет зоны поражения, имеет существенные перспективы для модернизации.

История создания комплекса С-400

Основным разработчиком ЗРК С-400 стал ОАО «НПО «Алмаз», который входит в Концерн ПВО «Алмаз-Антей». Комплекс может применяться ночью и днем в любых физико-географических, а также погодно-климатических условиях при сильном радиоэлектронном противодействии. С-400 «Триумф» — система противосамолетной обороны и нестратегической ПРО с новейшим математическим обеспечением.

Необходимость создания ПВО с дальностью обнаружения и поражения на дистанции 400 км было обусловлено развитием боевых возможностей самолетов ДРЛО типа «Авакс». Проект комплекса «Триумф» стартовал в 1988 г. Коллектив конструкторов возглавил генеральный конструктор «Алмаза» А.А. Леманский. В качестве прототипа КБ использовало ЗРС С-300П.

Комплекс С-400 отличается от предыдущего поколения С-300 расширенной зоной применения, он может использовать существующие и перспективные зенитные управляемые ракеты. Новая ЗУР типа 9М96Е создана для первоочередного поражения воздушных КП, самолетов ДРЛО и РЭБ, ОТБР и БРСД, стратегических бомбардировщиков на расстоянии до 400 км. Ракеты 9М96Е2 и 9М96Е унифицированы между собой, их могут использовать также корабельные зенитные ракетные комплексы. ЗУР 9М96Е2 имеет более мощный двигатель, большую стартовую массу, длину и дальность поражения. В среднем их эффективность в 2 раза выше возможностей комплексов «Астер» и «Патриот». Ракетный комплекс «Триумф» также может применять ракеты 48Н6Е2 и 48Н6Е.

Первый пуск модифицированной ракеты 48Н6Е был осуществлен на полигоне Капустин Яр в январе 1999 года. В 2006 году были завершены испытания ракеты, созданной для поражения баллистических целей при помощи физического разрушения головных частей ракет. В июле 2007 года на том же полигоне Капустин Яр были осуществлены боевые стрельбы С-400. Цель двигалась со скоростью 2,8 километров в секунду и была успешно поражена. Тем самым были продемонстрированы великолепные характеристики ПВО «Триумф».

В 2007 году на боевое дежурство поставили первый дивизион «Триумф» в подмосковном городе Электросталь. Силы ПВО ежегодно получают 1-2 полка, оснащенных данными комплексами. «Триумф» отправляется и на экспорт. В 2019 году комплекс С-400 поставили на боевое дежурство в в Заполярье – в Мурманской области. Он способен отслеживать даже взлеты самолетов с норвежских баз.

Технические характеристики ЗРК С-400 «Триумф»

  • Максимальная скорость поражаемых целей составляет 4,8 км/c
  • Дальность обнаружения цели С-400 составляет 600 км
  • Максимальная дальность поражения аэродинамической цели составляет 400 км
  • Минимальная дальность поражения аэродинамической цели составляет 2 км
  • Максимальная высота поражения цели составляет 30 км
  • Минимальная высота поражения ракеты цели составляет 0,005 км
  • Максимальная дальность уничтожения тактических баллистических целей составляет 60 км
  • Минимальная дальность уничтожения тактических баллистических целей составляет 7 км
  • Количество целей, одновременно обстреливаемых комплексом, составляет 36 штук
  • Количество одновременно наводимых ракет составляет 72 штук
  • Время развертывания комплекса из походного состояния в боевое составляет в среднем 5-10 минут
  • Время приведения средств комплекса в боевую готовность составляет 3 минуты
  • Наработка средств комплекса до капитального ремонта составляет 10 000 часов
  • Эксплуатационный срок службы наземных средств составляет не менее 20 лет
  • Эксплуатационный срок службы зенитных управляемых ракет составляет не менее 1 года.

Устройство ЗРК С-400

В состав комплекса С-400 входят:

  • Средства управления 30К6Е включают:
    • РЛС обнаружения 91Н6Е;
    • пункт управления 55К6Е.
  • Зенитные ракетные комплексы 98Ж6Е в составе (до 6 шт.):
    • РЛС управления 92Н2Е;
    • Зенитные ракеты 48Н6Е3, 48Н6Е2, 48Н6Е существующих ЗРК С-300, включая ракеты 9М96Е2 и 9М96Е и ракета 40Н6Е сверхбольшой дальности;
    • Пусковые установки 5П85СЕ2 и/или 5П85ТЕ2 (до 12 шт.).
  • Опционально придаваемые средства:
    • передвижная вышка 40В6М для специального антенного поста 92Н6Е;
    • всевысотная РЛС 96Л6Е.

Особенности конструкции ЗРК С-400

  1. С-400 «Триумф» создана на основе передовых научно-технических достижений, с использованием прогрессивных технологий и перспективной элементной базы. Все процессы работы полностью автоматизированы. Обнаружение, сопровождение, распределение целей, их захват, опознавание и сопровождение, выбор типа ракет, готовка к пуску, пуск, наведение ракеты на цели, оценка итогов стрельбы выполняются высокопроизводительными компьютерами командного пункта. КП С-400 может выполнить интегрирование ЗРС в структуру любой системы ПВО.
  2. С-400 установлен на колесных шасси высокой проходимости, допускающие перевозку воздушным, водным и железнодорожным транспортом. Самоходная пусковая установка (облегченная на автомобильных шасси и тяжелая высокой проходимости) обеспечивает транспортировку и пуск любых типов ЗУР. На облегченной СПУ (шасси «КамАЗ») устанавливают блок из 12 малогабаритных ЗУР. На тяжелой СПУ устанавливают до 4 стандартных ТПК, где размещается по четыре типа 9М96Е2 и 9М96Е средней дальности или по одной новой ЗУР.
  3. ЗРК оснащены четырехкоординатными моноимпульсными секторными многофункциональными РЛС 92Н2Е. Используется комбинированная система управления ЗУР, которая состоит из инерциальной системы управления на основной траектории, а также головок самонаведения (ГСН), вступающих в действие на участке сближения. На этапе инерциального управления это позволяет освободить каналы радиолокатора от функции сопровождения, увеличив тем самым число одновременно обстреливаемых и сопровождаемых целей. Использование головок активного самонаведения также освобождает МФРЛС от подсветки цели и сопровождения на участке самонаведения. Это расширяет возможности радиолокатора. Предусматривается использование в ракетах комплексированных перспективных активно-полуактивных ГСН, имеющих и пассивный канал приема, они выполняют поиск и по частоте принимаемого сигнала и по угловым координатам.
  4. В отличие от зарубежных аналогов, 9М96Е2 и 9М96Е применяют «холодный» вертикальный старт, то есть перед запуском маршевого двигателя ракеты выбрасываются на высоту свыше 30 метров из контейнера. Во время подъема на эту высоту ракета при помощи газодинамической системы постепенно склоняется в сторону цели. При запуске маршевого двигателя применяется инерциальное управление с радиокоррекцией на первоначальной и средней траектории полета (это обеспечивает максимальную помехозащищенности). При непосредственном перехвате цели применяется активное радиолокационное самонаведение. Перед точкой встречи ракеты с целью при необходимости маневрирования может использоваться режим «сверхманевренности» — применяется газодинамическая система управления. Такая система позволяет увеличить аэродинамическую перегрузку за 0.025 секунд на величину в 20 единиц.

Видео о С-400

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

Зенитная ракетная система С-400 «Триумф» в деталях » Военное обозрение


Зенитная ракетная система С-400 «Триумф» принята на вооружение 28 апреля 2007 г. Постановлением Правительства РФ. В 2007 г. Краснознаменный гвардейский зенитный ракетный полк первым в Военно-воздушных силах Вооруженных Сил Российской Федерации перевооружается на эту ЗРС. Создана соответствующая материально-техническая база и проведена подготовка личного состава данного полка. 6 августа 2007 г. в Подмосковье заступил на боевое дежурство первый дивизион и командный пункт ЗРС С-400. Согласно плану боевой подготовки личный состав полка ежегодно выполняет боевые стрельбы на одном из полигонов ВВС.

Необходимо подчеркнуть, что мобильные ЗРК России обладают более высокими ТТХ по сравнению с аналогичными зарубежными комплексами, в том числе и американскими, по борьбе с ракетными средствами нападения и могут быть оперативно развернуты в составе нестратегической ПРО Европейского содружества.

В настоящее время и на ближайшую перспективу основу системы огневого поражения ракетных средств нападения в полете могут составить зенитные ракетные системы ВВС типа С-300 и С-400. Они предназначены для противовоздушной обороны войсковых группировок и важнейших объектов от ударов крылатых, аэробаллистических и баллистических ракет тактического и оперативно-тактического назначения, а также от самолетов армейской, тактической и стратегической авиации. Они обеспечивают эффективное отражение массированных налетов современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления и способны выполнять боевую задачу в любых погодных условиях днем и ночью.

Система С-400 превосходит американский «Пэтриот» по многим показателям. В современном бою ставка в преодолении ПВО часто делается на малые высоты. Благодаря вертикальному старту ракет С-400 может обстреливать цели, летящие с любого направления без разворота пусковых установок. Комплекс «Пэтриот» из-за наклонного пуска в ходе маневренного боя вынужден разворачивать пусковые установки или заранее расставлять их на ракетоопасных направлениях, что неизменно приводит к снижению огневых возможностей. Немаловажным фактором является и время перевода комплекса из походного в боевое положение. Если российский комплекс переводится в боевое положение менее чем за 5 минут, то американцам нужно на это 30 минут.

Краткое описание основных конструктивных особенностей ЗРС С-400

Система «Триумф» предназначена для высокоэффективной защиты важнейших политико-административных, экономических и военных объектов от ударов авиации, стратегических крылатых, тактических и оперативно-тактических баллистических ракет, а также баллистических ракет среднего радиуса действия в условиях боевого и радиоэлектронного противодействия.

Система обеспечивает:
• поражение воздушных целей на дальностях до 250 км;
• поражение нестратегических баллистических ракет на дальностях до 60 км;

• высокую вероятность поражения всех типов целей за счет эффективных алгоритмов наведения ракет и боевого снаряжения ЗУР 48Н6ЕЗ и 48Н6Е2
• высокую помехоустойчивость;
• автономное решение боевых задач;
• возможность интеграции в состав группировок ПВО.

В состав ЗРС входят следующие элементы:

Средства управления 30К6Е:
• пункт боевого управления 55К6Е;
• РЛК обнаружения 91Н6Е.

До шести зенитных ракетных комплексов 98Ж6Е каждый в составе:
• многофункциональная РЛС 92Н6Е;
• до 12 ПУ 5П85ТЕ2 и/или 5П85СЕ2 с четырьмя ЗУР в транспортно-пусковых контейнерах на каждой ПУ.

Опционально придаваемые средства:
• всевысотная РЛС 96Л6Е
• передвижная вышка 40В6М для антенного поста из состава 92Н6Е.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЗРС С-400 «ТРИУМФ»

Количество одновременно сопровождаемых трасс целей до 300

Зона обзора РЛК (азимут х угол места), град:
– аэродинамические цели 360x14
– баллистические цели 60 х 75

Зона поражения по дальности, км:
– аэродинамические цели 3...250
– баллистические цели 5...60

Минимальная / максимальная высота поражаемой цели, км
– аэродинамической 0,01 / 27
– баллистической 2 / 27

Максимальная скорость поражаемой цели, м/с 4800
Количество одновременно обстреливаемых целей 36
Количество одновременно наводимых ракет 72
Время развертывания средств системы с марша, мин 5

topwar.ru

ЗРК С-400 Триумф. Фото. Видео. Состав. ТТХ

С-400 "Триумф" (40Р6) (по классификации НАТО SA-21 Growler (рус. Ворчун) – система противовоздушной обороны нового поколения, пришедшая на смену широко известным системам ПВО С-300П и С-200. В ближайшие годы должна стать основой противовоздушной обороны России, до 2020 года в войска должно быть поставлено 56 дивизионов. Комплекс предназначен для поражения всех типов целей (самолетов, БПЛА, крылатых ракет и т.д.) на удалении до 400 км. и на высоте до 30 км. По оценкам экспертов, комплекс обладает более чем двукратным преимуществом над системами прошлого поколения.

ЗРС С-400 Триумф - видео

ЗРС С-400 «Триумф» - единственная в мире система, способная работать с выборочным использованием более 4 типов ракет, отличающихся различной стартовой массой и дальностью пуска, что обеспечивает создание эшелонированной обороны. Комплекс был принят на вооружение 28 апреля 2007 года. Первый дивизион, вооруженный С-400, был поставлен на боевое дежурство 5 апреля 2007 года. В настоящее время на вооружении находится 4 дивизиона. До 2015 года в войска должно быть отправлено более 20 дивизионов ЗРС С-400 «Триумф». Планируется, что данная система будет использоваться для обеспечения безопасности зимних Олимпийских игр, которые пройдут в Сочи в 2014 году. Система обладает существенным экспортным потенциалом и привлекает к себе внимание многих стран, в том числе Китая и ОАЭ. Предполагается, что поставки на экспорт начнутся лишь тогда, когда полностью будет выполнен гособоронзаказ.

Применение С-400

ЗРС С-400 предназначена для уничтожения широкого спектра не только современных, но и перспективных средств воздушного нападения, среди которых:

- самолеты стратегической и тактической авиации
- самолеты-разведчики
- самолеты радиолокационного дозора и наведения
- самолеты – постановщики помех
- баллистические ракеты средней дальности
- оперативно-тактические и тактические баллистические ракеты
- гиперзвуковые цели

ЗРС С-400 «Триумф» обеспечивает поражение аэродинамических целей на удалении до 400 км, при высоте цели до 30 км. Максимальная скорость поражаемых целей – до 4 800 м/с. Применяемые в составе комплекса ракеты обладают осколочной боевой частью с управляемым полем поражения, что гарантирует исключение вероятности падения боевой части атакующей ракеты в зоне охраняемого объекта. Полностью такую возможность можно исключить лишь при разрушении боевой нагрузки цели путем перехвата ее зенитной ракетой. В свою очередь подобного эффекта можно добиться как в результате прямого попадания ракеты в цель, так и при сочетании небольшого промаха и эффективного воздействия по цели осколков боевой части зенитной ракеты.

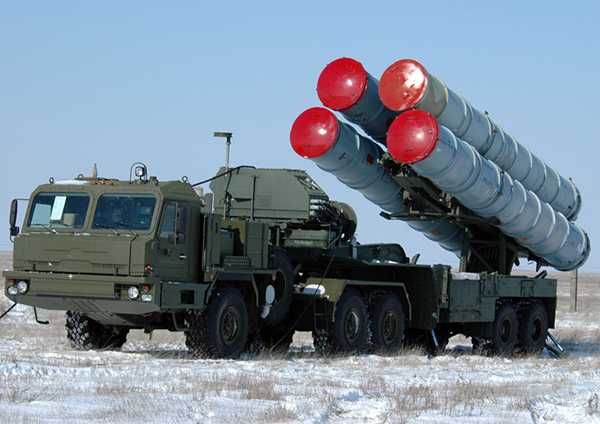

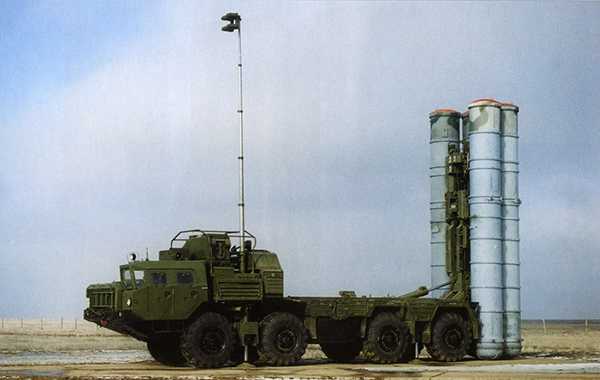

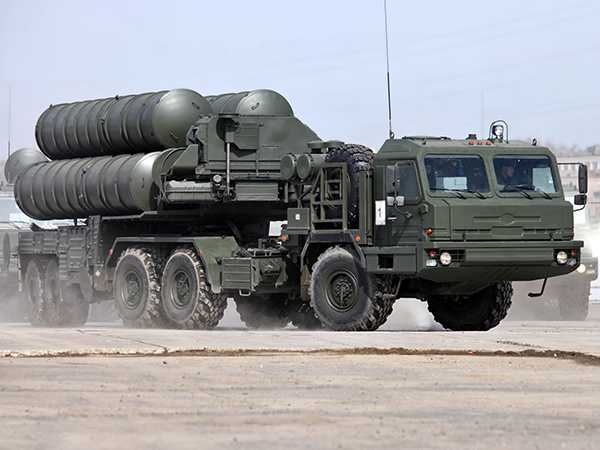

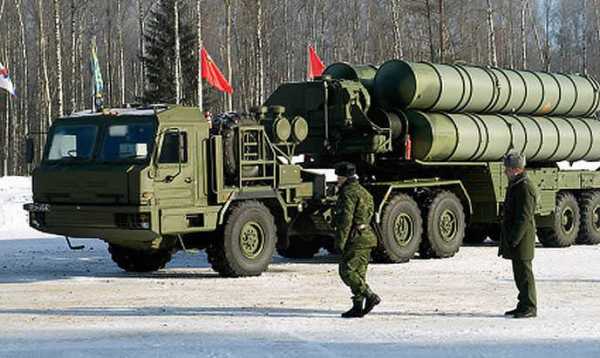

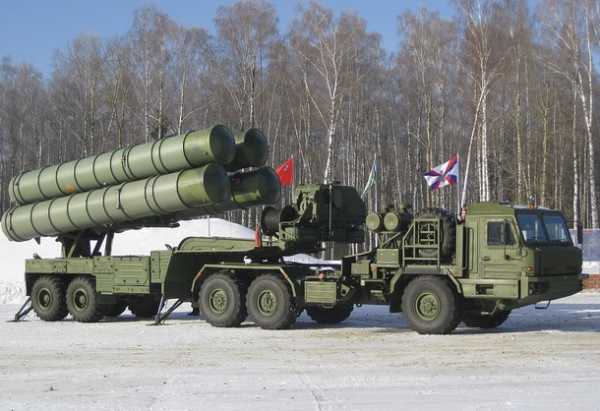

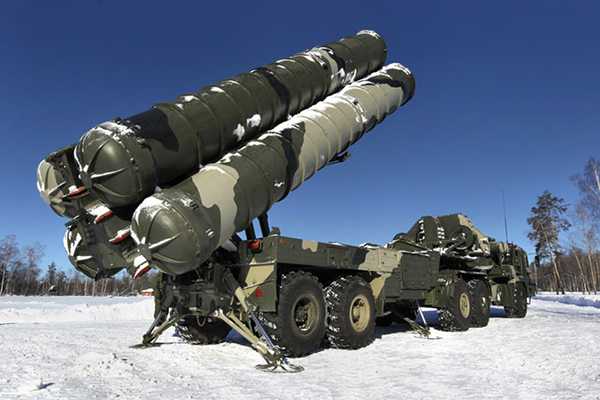

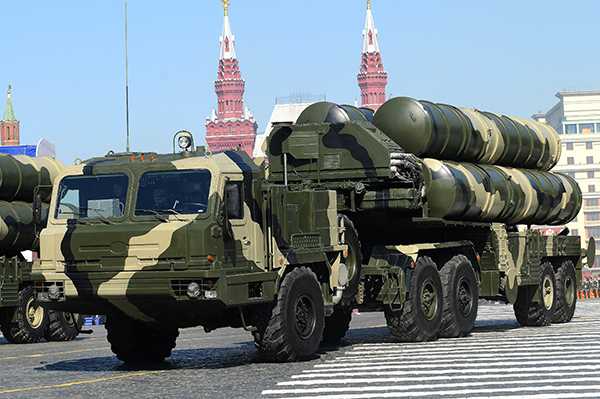

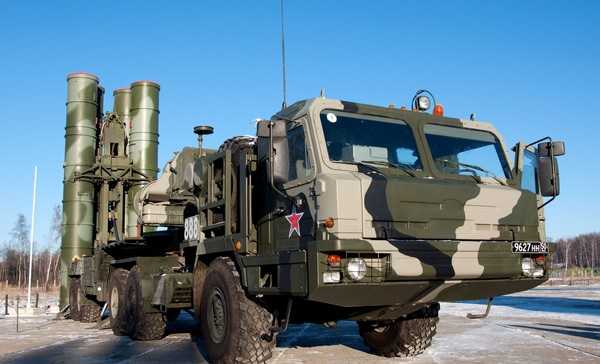

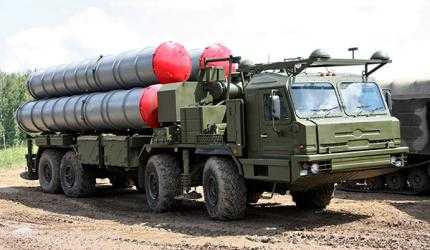

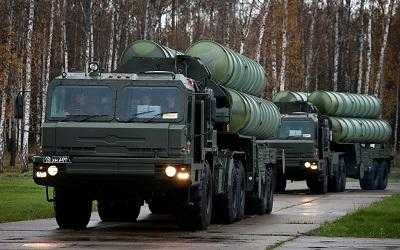

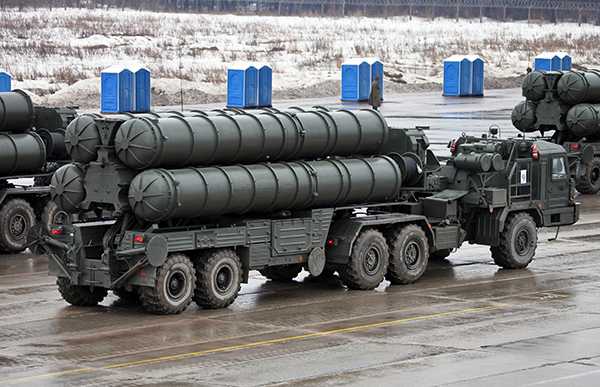

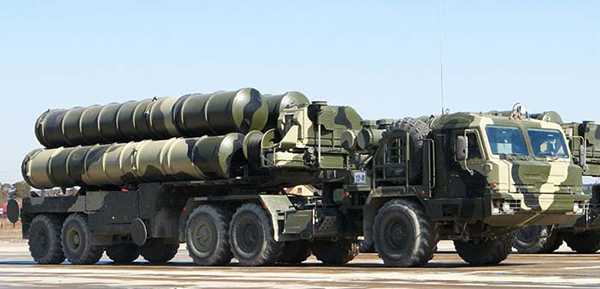

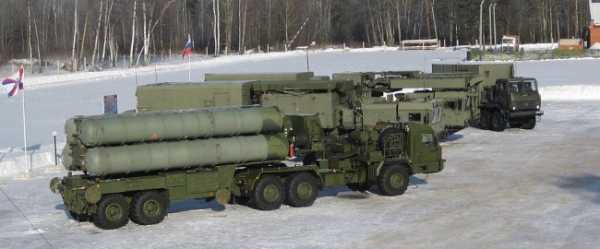

Пусковая установка ЗРК С-400 - полуприцеп, прицепленный к седельному тягачу БАЗ-64022

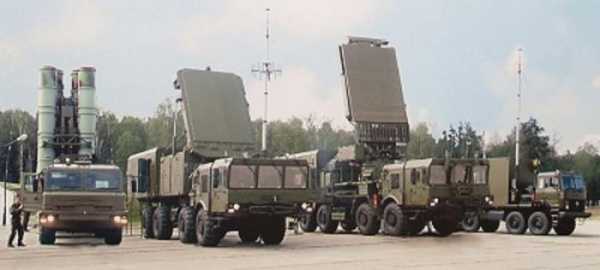

Базовый вариант ЗРС С-400 «Триумф» состоит из:

- зенитные ракетные комплексы
- многофункциональная РЛС
- автономные средства обнаружения и целеуказания
- командный пункт
- комплекс технического обеспечения системы
- средства технической эксплуатации зенитных ракет

Все элементы системы базируются на колесных шасси повышенной проходимости и допускают возможность транспортировки железнодорожным, воздушным или водным транспортом. Командный пункт комплекса имеет РЛС, которая создает радиолокационное поле в радиусе действия системы и осуществляет в нем обнаружение, трассовое сопровождение, определение государственной принадлежности всех типов целей в количестве оценивающимся до 300 единиц. Радиолокатор обнаружения оснащен ФАР с двумерным сканированием, функционирует в режиме кругового обзора, является трехкоординатным и защищенным от помех. При активном радиопротиводействии со стороны противника работает в режиме постоянной перестройки частоты.

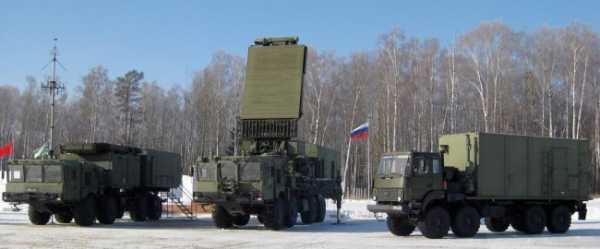

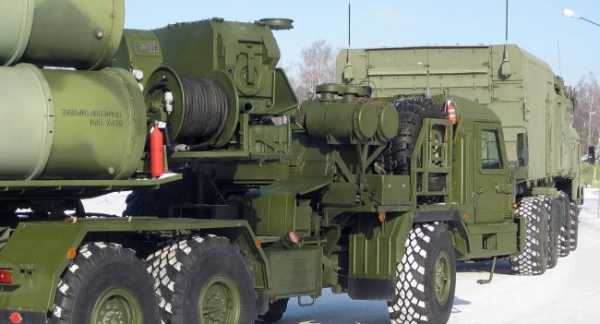

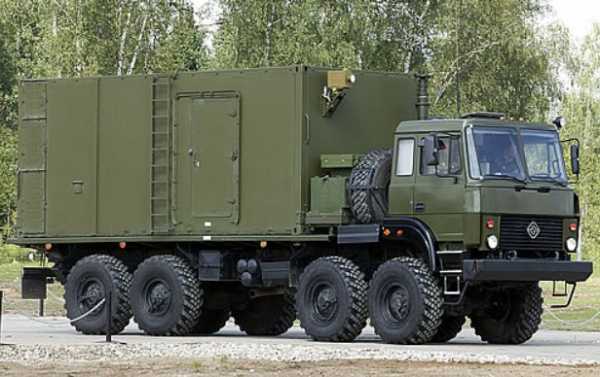

Командный пункт ЗРК С-400 55К6Е на шасси Урал-532301



С помощью данных полученных РЛС обнаружения командный пункт осуществляет распределение целей между комплексами системы, передавая им соответствующие целеуказания, а также связывая действия ЗРК в условиях массового применения средств воздушного нападения на всех досягаемых эшелонах высот при активном применении средств радиопротиводействия. Командный пункт ЗРС способен получать дополнительную трассовую информацию по целям от вышестоящих командных пунктов, в интересах которых работают наземные РЛС дежурного и боевого режимов или непосредственно от самих РЛС, а также от бортовых РЛС авиационных комплексов. Комплексное получение радиолокационной информации от различных источников в различных диапазонах волн наиболее эффективно в условиях сильного радиопротиводействия со стороны противника. КП ЗРС С-400 способен управлять одновременно 8 ЗРК с общим количеством пусковых установок до 12 на каждом комплексе.

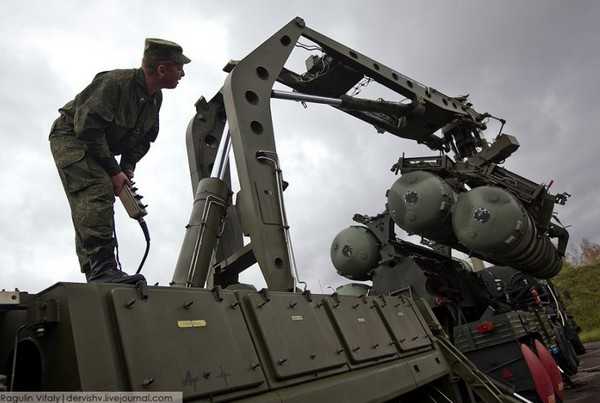

На одной пусковой установке может быть установлено до 4 ракет 40Н6Е сверхбольшой дальности (до 400 км.), которые предназначены для уничтожения самолетов ДЛРО, самолетов РЭБ, воздушных КП противника, стратегических бомбардировщиков и баллистических ракет со скоростями до 4 800 м/с. Данная ракета способна уничтожать цели за пределами радиовидимости наземных локаторов наведения. Необходимость в поражении загоризонтных целей привела к установке на ракету новейшей головки самонаведения (ГСН), созданной НПО «Алмаз». Данная ГСН работает в полуактивном и в активном режимах. В активном режиме ракета после набора требуемой высоты переводится в режим поиска и, найдя цель, наводится на нее самостоятельно.

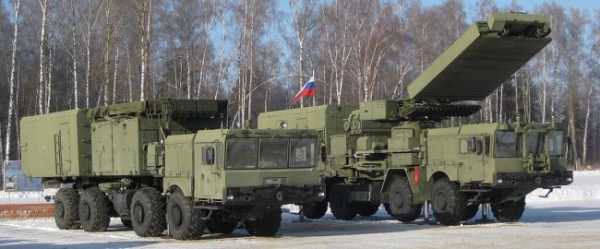

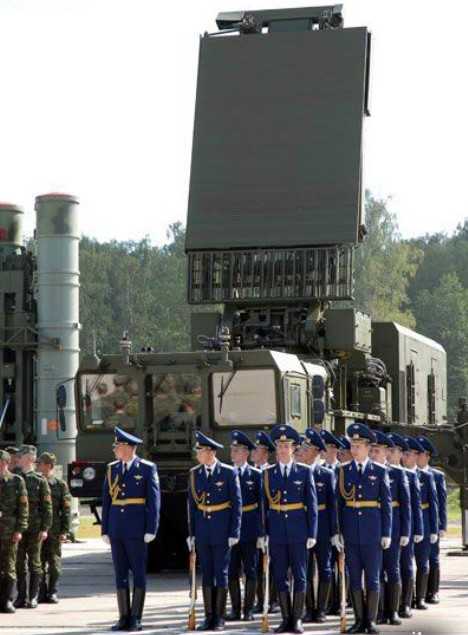

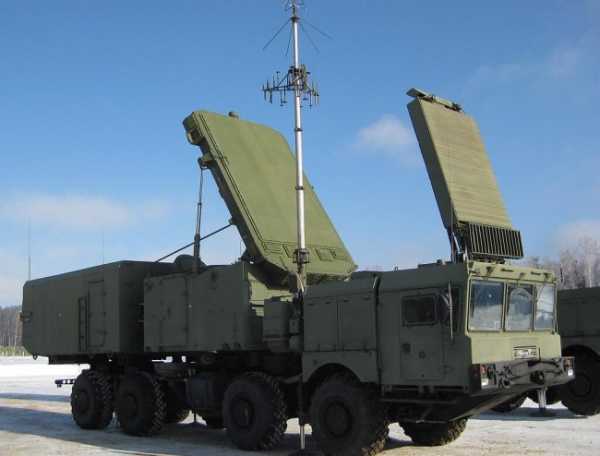

Многофункциональная РЛС управления с ФАР 92Н2Е

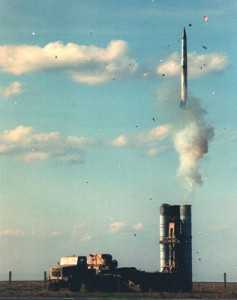

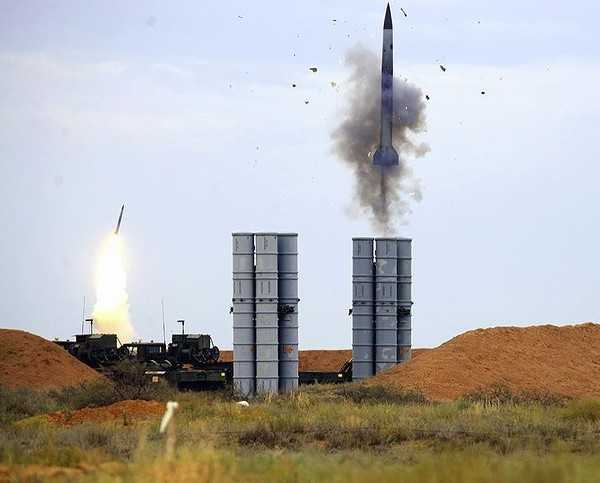

Действие ракет

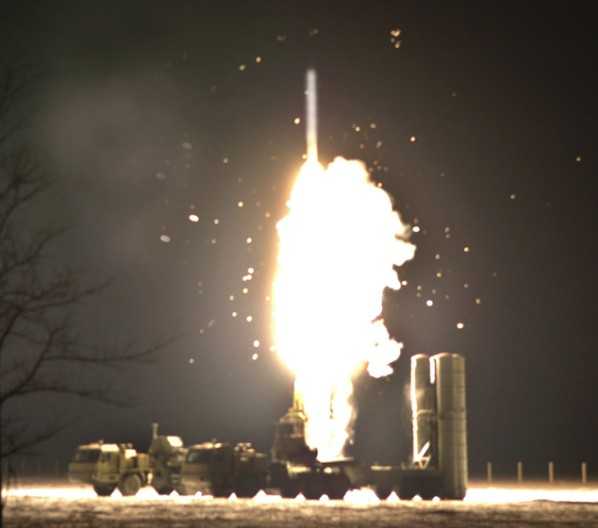

В отличие от своих зарубежных аналогов, в ЗРС-400 используется так называемый «холодный» старт ракет. Перед запуском маршевого двигателя ракета выбрасывается из пускового контейнера на высоту, превышающую 30 м. В ходе подъема на эту высоту ракета, благодаря газодинамической системе, наклоняется в сторону цели. После того как запускается маршевый двигатель на начальном и среднем участках полета применяется инерциальное управление радиокоррекцией (это позволяет добиться максимальной устойчивости к помехам), а непосредственно на фазе перехвата цели используется активное радиолокационное самонаведение. Если существует необходимость интенсивного маневрирования перед поражением цели, ракета в состоянии перейти в режим «сверхманевренности». Для входа в режим применяется газодинамическая система управления, которая позволяет за 0,025 с. увеличить аэродинамическую перегрузку ракеты более чем на 20 единиц. Применение такой «сверхманевренности» вместе с повышенной точностью наведения улучшают условия встречи зенитной ракеты с целью, что повышает ее эффективность.

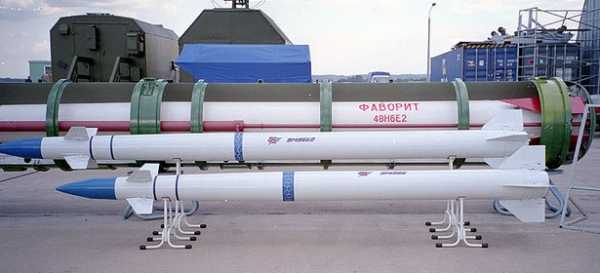

Ракеты ЗРС С-400 "Триумф", — 48Н6Е2, 9М96Е2, 9М96Е



Применяемые в ЗРС С-400 ракеты оснащаются 24-кг осколочной боевой частью, имеющей управляемое поле поражения. Подобное оснащение ракеты позволяет ей поражать цели с «останавливающим» действием (разрушением конструкции) при перехвате пилотируемых целей или поражением боевой части в случае перехвата беспилотных целей. Боевая часть ракет управляется с помощью радиовзрывателя, которой в состоянии использовать для адаптации к условиям встречи с целью, всю имеющуюся на борту ракеты информацию.
Радиовзрыватель рассчитывает момент подрыва боевой части ракеты в строгом согласовании со скоростью разлета осколков, для того чтобы накрыть осколочным полем наиболее уязвимые места цели, и направлением, в котором необходимо обеспечить осколочное облако. Направленный выброс осколков реализуется с помощью управляемой осколочно-фугасной боевой части, имеющей систему многоточечного инициирования. Данная система по команде радиовзырвателя на срабатывание БЧ в управляемом режиме (при имеющейся информации о фазе промаха) вызывает подрыв заряда в нужных периферийных точках подрыва. В результате чего происходит перераспределение взрыва и образование осколочного облака в требуемом направлении. Если информация о фазе промаха отсутствует, осуществляется подрыв центральной боевой части с симметричным разлетом осколков.

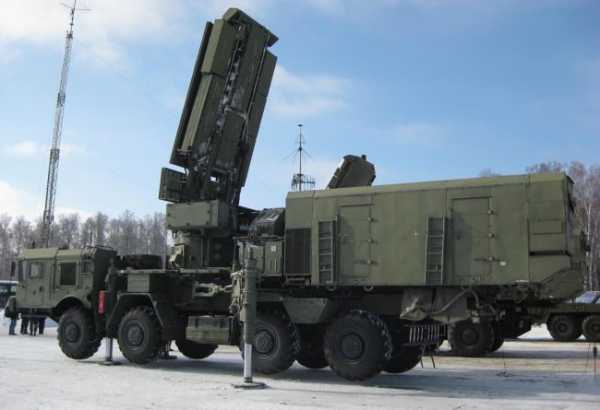

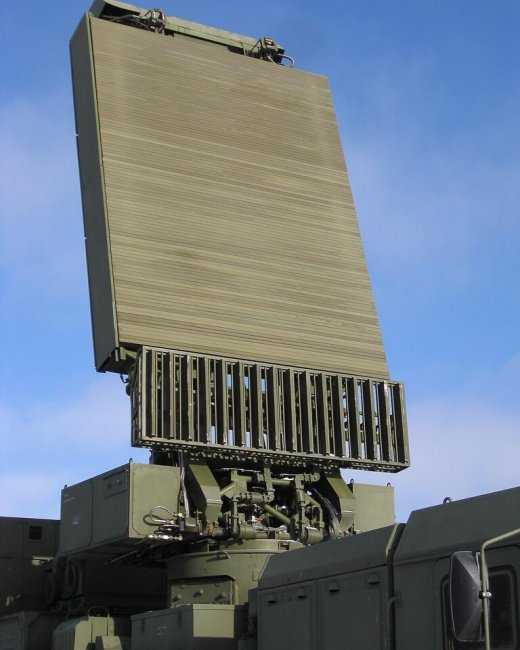

Всевысотный обнаружитель 96Л6Е



Сегодня ЗРС С-400 «Триумф» обладает более чем двукратным превосходствам над своими предшественниками. Командный пункт данной зенитно-ракетной системы способен интегрировать ее в структуру управления любой ПВО. Каждый ЗРК системы способен обеспечивать обстрел до 10 воздушных целей с наведением на них до 20 ракет. По оценкам зарубежных экспертов, комплекс не имеет аналогов в мире. ЗРС С-400 обеспечивает возможность построения эшелонированной обороны наземных объектов от массированного воздушного нападения. Система обеспечивает поражение целей летящих со скоростями до 4 800 м/с на дальности до 400 км. при высоте целей до 30 км. При этом минимальная дальность стрельбы комплекса составляет всего 2 км., а минимальная высота поражаемых целей всего 5 м. К примеру, американские комплексы Patriot не способны уничтожать цели, летящие ниже 60 м. Время полного развертывания из походного состояния в боевую готовность составляет 5-10 минут. Система отличается автоматизацией всех процессов боевой работы – обнаружение целей, их трассовое сопровождение, распределение целей между ЗРК, захват целей, выбор типа ракет и подготовка к пуску, оценка результатов стрельбы.

Важными новыми характеристиками системы являются:

- информационное сопряжение с большинством существующих и только разрабатываемых источников информации наземного, воздушного или космического развертывания;
- применение базово-модульного принципа, который позволяет удовлетворять специфическим требованиям, которые предъявляются к системе при ее применении в ВВС, сухопутных войсках или ВМФ;
- возможность интеграции в существующие и перспективные системы управления группировками ПВО не только ВВС, но и войсковой ПВО или сил ПВО ВМФ.

Тактико-технические характеристики ЗРС С-400 Триумф

- Конструктор: НПО «Алмаз» им. А. А. Расплетина
- Производитель: Алмаз-Антей
- Принят на вооружение: 28 апреля 2007

Дальность поражения ЗРС С-400 Триумф

- Дальность обнаружения, км: 600

Границы зоны прикрытия по дальности
- максимум - 400 км
- минимум - 2 км

Границы зоны прикрытия по высоте от аэродинамических целей
- максимум - до 30 км (ракетой 40Н6Е) / до 27 км (ракетами 48Н6ДМ)/ до 35 км (ракетами 9М96М)
- минимум - 0,005 км

Границы зоны прикрытия по дальности от всех доступных баллистических ракет
- максимум - 60 км
- минимум - 5 км

- Скорость цели максимальная, км/с: 4,8
- Обстреливаемых одновременно целей максимум: 80 (10 целей каждый ЗРК, всего до 8 ЗРК под общим управлением) (до 2012 г. — 36 (6 ЗРК по 6 целей))
- Наводимых на цели ракет максимум: 160 (20 ракет каждый ЗРК, всего до 8 ЗРК под общим управлением)
- Готовность, минут: 0,6 из режима ожидания / развёрнутый на местности 3
- Непрерывной работы часов: 10 000
- Срок службы: Компонентов минимум 20 лет. Ракет 15 лет

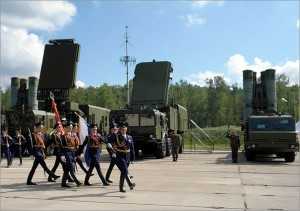

Фото ЗРС С-400 Триумф

Добавить комментарий

oruzhie.info

400 - это... Что такое С-400?

«Триумф» (С-400, первоначально — С-300ПМ3, индекс УВ ПВО — 40Р6, по классификации МО США и НАТО — SA-21 Growler, буквально «Ворчун») — российская зенитная ракетная система большой и средней дальности, зенитный ракетный комплекс (ЗРК) нового поколения. Предназначен для поражения всех современных и перспективных средств воздушно-космического нападения — самолётов-разведчиков, самолётов стратегической и тактической авиации, тактических, оперативно-тактических баллистических ракет, баллистических ракет средней дальности, гиперзвуковых целей, постановщиков помех, самолётов радиолокационного дозора и наведения и прочих. Каждая ЗРС обеспечивает одновременный обстрел до 36 целей с наведением на них до 72 ракет[1].

28 апреля 2007 года постановлением правительства РФ ЗРС «Триумф» была принята на вооружение[2].

Описание

Комплекс может на дальности до 400 км поражать аэродинамические цели и до 60 км[3] — тактические баллистические цели, летящие со скоростью до 4,8 км/с[4]: крылатые ракеты, самолёты тактической и стратегической авиации (в том числе изготовленные по технологии «стелс»), боеголовки баллистических ракет. При этом обнаружение цели возможно на дальности до 600 км. Ракеты могут поражать низколетящие цели на высоте от 5 м[5] (для сравнения: американский комплекс «Пэтриот» способен поражать цели только на высоте не менее 60 м).

По словам главкома ВВС, «они способны эффективно отражать массированные налеты современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления и выполнять боевую задачу в различных погодных условиях».[6]

Возможно использование нескольких типов ракет, обладающих различной стартовой массой и дальностью пуска, что позволяет создавать эшелонированную оборону.

В состав средств управления входит ЦВК серии «Эльбрус-90микро»[7].

В перспективе может стать основой для системы противоракетной обороны.

Головной разработчик — НПО «Алмаз» им. академика А. А. Расплетина. Генеральный конструктор — Александр Леманский.

Основные характеристики «Триумфа»[3]
Максимальная скорость поражаемых целей, км/c4,8[4]
Дальность обнаружения цели, км600
Дальность поражения аэродинамической цели, км
  • максимальная
  • минимальная

400[4][8]
2
Высота поражения цели, км
  • максимальная
  • минимальная
30
0,005[5]
Дальность поражения тактических баллистических целей, км
  • максимальная
  • минимальная

60
7
Количество одновременно обстреливаемых целей (полным составом ЗРС)36
Количество одновременно наводимых ракет (полным составом ЗРС)72
Время развёртывания системы из походного состояния, мин5-10
Время приведения средств системы в боевую готовность из развёрнутого состояния, мин3
Наработка средств системы до капитального ремонта, ч10 000
Эксплуатационный срок службы, лет
  • наземных средств
  • зенитных управляемых ракет

не менее 20
15

Состав системы 40Р6 (С-400)

  • Средства управления 30К6Е:
    • пункт боевого управления 55К6Е на шасси Урал-532301;
  • РЛС обнаружения 91Н6Е (Дальность 600 км) с двусторонней ФАР для работы РЛС при активном радиопротиводействии РЛС работает в режиме постоянной перестройки частоты[1]. Устанавливается на шасси МЗКТ-7930.
  • Зенитные ракетные комплексы 98Ж6Е (до 6 шт.) в составе:
    • Многофункциональная РЛС управления с ФАР 92Н2Е (Дальность подсвета 400 км).[9] РЛС способна работать при постановке активных помех
    • Пусковые установки 5П85ТЕ2 и/или 5П85СЕ2 на полуприцепе в связке с седельным тягачом БАЗ-64022 или на шасси МАЗ-543М (до 12 шт.)
    • Зенитные ракеты 48Н6Е, 48Н6Е2, 48Н6Е3 существующих ЗРК С-300ПМ-1, С-300ПМ-2, доработанные для С-400 ракеты 48Н6ДМ, а также перспективные ракеты 9М96Е и 9М96Е2 и ракета сверхбольшой дальности 40Н6Е.
  • Опционально придаваемые средства:
    • всевысотная РЛС 96Л6Е;- Способен работать беспрерывно, назначенный ресурс составляет 20 лет или 25-30 тыс. часов[10]
    • передвижная вышка 40В6М для антенного поста 92Н6Е.

Ракеты

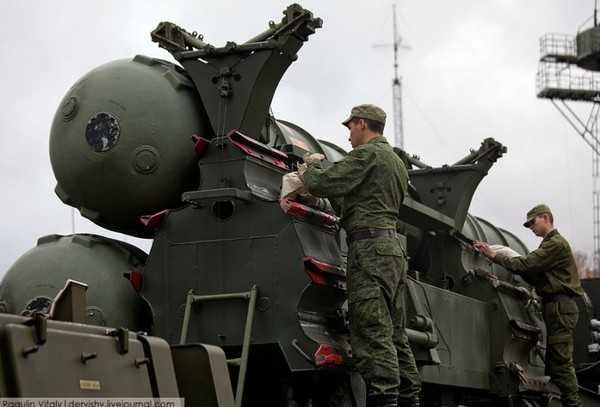

Пусковые установки зенитных ракет комплекса С-400

Специальным распоряжением президента РФ раскрыты пять индексов зенитных ракет, которые может запускать ЗРС С-400, — 48Н6Е, 48Н6Е2, 48Н6ЕЗ, 9М96Е2, 40Н6Е[11].

индекс ГРАУГодДальность, кмВысоты, кмВремя работы двигателя, cМаксимальная скорость, м/cСкорость поражаемых целей, м/сДлина, мДиаметр, ммМасса, кгМасса боевой части, кгУправление
48Н6E/ 48Н6199215012[12]до 21007,55191800—1900143—145Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E2/ 48Н6М1992200до 210028007,55191800—1900150Полуактивное радиолокационное самонаведение с радиокоррекцией
48Н6E3/ 48Н6-2/ 48Н6ДМ ?250до 2500[13]до 48007,55191800—1900180Полуактивное радиолокационное самонаведение с радиокоррекцией
9М96Е2/ 9М96М19991-1350,005-35100024042024Активное радиолокационное самонаведение
40Н6Е2008до 400185[14]Активное/полуактивное самонаведение[15]

Развёртывание

6 августа 2007 года в подмосковной Электростали на боевое дежурство заступил первый дивизион, оснащённый зенитно-ракетной системой С-400 «Триумф». В 2009 году к нему прибавился второй дивизион, составивший вместе с первым 606-ой гвардейский зенитный ракетный полк (всего 16 ПУ)[16][17][18].

16 мая 2011 года заступил на дежурство второй полк, оснащенный ЗРК С-400 — 210-й зенитный ракетный полк в г. Дмитров (два дивизиона, каждый по восемь пусковых установок).[19]

По заявлению командующего Балтийским флотом вице-адмирала Виктора Чиркова, в апреле 2012 года первый комплекс ПВО С-400 «Триумф» будет поставлен на боевое дежурство в Калининградской области. По его словам в центре Калининградской области будет оборудована огневая позиция, которая позволит перекрыть от воздушного нападения не только территорию региона, но и ближайшую акваторию Балтийского моря[20].

8 июня 2012 года на испытательном полигоне «Капустин Яр» состоялась передача войскам Восточного военного округа очередного полкового комплекта ЗРК С-400 (два дивизиона по восемь пусковых установок в каждом). Предположительно комплекс будет базироваться в г. Находка[1].

Всего до 2020 года планируется приобрести 56 дивизионов, для обороны Москвы до 4 полков С-400 к 2020 году[21][22].

Экспорт

Россия начнет поставки на экспорт системы ПВО С-400 только после того, как оснастит этим комплексом свои Вооружённые силы.[23]

Оценка проекта

Проверить нейтральность.

На странице обсуждения должны быть подробности.

По мнению многих экспертов, система не имеет аналогов в мире[24][25].

Согласно исследованию австралийского аналитического центра Air Power Australia (англ. Air Power Australia), опубликованному в феврале 2009 года, С-400 не имеет аналогов в мире и значительно превосходит американские системы ПВО Patriot.[26]

Журналист Александр Гольц утверждал, что НПО «Алмаз — Антей» пока так и не смогло наладить крупносерийное производство ЗРК С-400, ограничившись мелкими сериями.[27] Сроки поставок систем ПВО С-400, по словам Главкома ВВС, удлиняются из-за проблем промышленности, сообщал Интерфакс в 2011 году.[28]

Также Интерфакс отмечал, со ссылкой на Главкома ВВС генерал-полковника Александра Зелина, что есть проблемы с дальней ракетой.[28] Об этом же писали в том же году журналисты «Московского комсомольца» со ссылкой на свои источники.[29]

28 июня 2012 года начальник штаба командования ПВО и ПРО войск воздушно-космической обороны РФ, генерал-майор Андрей Дёмин сообщил, что новая дальняя ракета для зенитных ракетных систем С-400 уже прошла испытания, в скором времени она поступит в войска.[30]

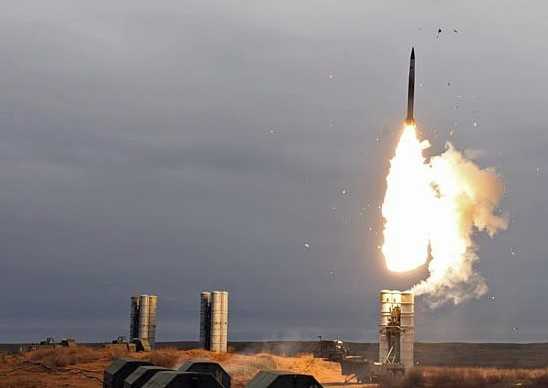

Испытания

Достоверность данных об испытаниях 18.02.2011 поставлена под сомнение.

Необходимо проверить точность фактов, изложенных в этом разделе.
На странице обcуждения могут быть пояснения.

12-13 июля 2007 года на полигоне Капустин Яр проводились стрельбы по мишеням. Первая цель сбита на скорости 2800 м/с, вторая ракета-мишень «Кабан» была обнаружена, а затем сбита на высоте 16 км.[31]

18 февраля 2011 года в ходе проверки новой техники приняли участие два дивизиона С-400 210-го зенитно-ракетного полка, сбита цель на скорости 550 м/с.[32]

Операторы

См. также

Примечания

  1. 1 2 ГСКБ Концерна ПВО Алмаз-Антей имени академика А. А. Расплетина (ОАО НИЭМИ) : с-400 триумф
  2. «Триумф» для президента Пресс-релиз ГСКБ Концерна ПВО «Алмаз-Антей» имени академика А. А. Расплетина, Газета «Стрела» № 05(76), май 2009
  3. 1 2 ЗРК Триумф КБ Алмаз
  4. 1 2 3 Данные для ЗУР 48Н6Е3, для 48Н6Е2 значения 200 км и 2,8 км/с // http://www.raspletin.ru/press-centre/news/2008/080603/
  5. 1 2 Зенитные управляемые ракеты 9М96Е и 9М96Е2
  6. Российские комплексы С-300 и С-400 могут быть включены в состав ПРО РИА Новости, 1 августа 2007
  7. ЗРС С-400 «Триумф»: Обнаружение — дальнее, сопровождение — точное, пуск — поражающий «В состав ЗРС „Триумф“ входят .. (ПБУ) 55К6Е; … ПБУ 55К6Е имеет современное оснащение: ЦВК „Эльбрус-90 микро“»
  8. Новая ракета для ЗРС С-400 уже готовится к серийному производству «Военный паритет» (18 марта 2010 г.)
  9. http://www.dtig.org/docs/SA-21.pdf
  10. Основная продукция военного назначения - Алмаз-Антей
  11. Частокол противовоздушной обороны 29 февраля 2008
  12. 9M96 air defense missile
  13. http://www.dtig.org/docs/SA-21.pdf
  14. http://armstass.su/?page=article&aid=84164&cid=25
  15. Зенитный ракетный комплекс С-400 Триумф | Ракетная техника
  16. Церемония заступления с новой зенитной ракетной системой «Триумф» на боевое дежурство
  17. Бойцы ПВО показали, как работает новый ЗРК С-400 «Триумф» — видео РИА Новости
  18. Еще пять дивизионов новейших систем ПВО С-400 могут… — Новости — Общество — Интерфакс
  19. В Подмосковье заступает на боевое дежурство второй полк ЗРС С-400 "Триумф". Вести.ру (15 мая 2011). Архивировано из первоисточника 14 февраля 2012. Проверено 15 мая 2011.
  20. Первый комплекс С-400 встанет на боевое дежурство в Калининградской области в апреле  (рус.). Interfax (13.01.2012).
  21. Испытания зенитно-ракетного комплекса С-400 прошли успешно :: Вы смотрите канал: ТЕЛЕКАНАЛ_ЗВЕЗДА :: Твои видеоновости :: Видео на RuTube
  22. Lenta.ru: Оружие: Минобороны рассказало о планах закупки зенитных комплексов С-500
  23. РФ будет экспортировать системы ПВО С-400 после оснащения своих войск РИА Новости, 28 января 2010
  24. Юрий Гаврилов. Генштаб прикрыл Дальний Восток. Российская газета (27 августа 2009). — Ракетный комплекс С-400 развёрнут для защиты от чужих неудачных пусков. Проверено 26 января 2010.
  25. С-400 и С-500 — настоящее и будущее российской системы ПРО. РИА Новости (17 декабря 2009). Архивировано из первоисточника 14 февраля 2012. Проверено 26 января 2010.
  26. Эксперты признали превосходство ПВО России над авиацией США // Коммерсантъ, 6 февраля 2009
  27. Воздушно-космический абсурд Ежедневный журнал
  28. 1 2 Сроки поставок систем ПВО С-400 удлиняются из-за проблем в промышленности Интерфакс
  29. Уже не делаем ракеты Московский комсомолец, № 25714, 9 августа 2011
  30. Новая дальняя ракета для С-400 прошла испытания РИА Новости, 28 июня 2012
  31. Подзоров Е. «ТРИУМФ»альный ЩИТ СТОЛИЦЫ. Красная звезда (28 июля 2007). Архивировано из первоисточника 9 апреля 2009. Проверено 26 февраля 2012.
  32. Надежность нового полка С-400 подтвердили стрельбы Вести.ру
  33. SA-21 GROWLER / S400 Triumph Long Range TABM/SAM | Russian Military Analysis

Литература

Ссылки

  Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК
Комплексы ПРО

А-35 «Алдан» • А-135 «Амур» • А-235

ЗУ ВВС и ПВО
Ближнего действия (до 10 км)
Малой дальности (от 10 до 50 км)

С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора»

Средней дальности (от 50 до 200 км)
Дальнего действия (> 200 км)
ЗУ
сухопутных
войск РФ
Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)
ЗУ ВМФ РФ
Командные пункты,
средства управления,
разное
Войск ПВО

5Н83С (Командный пункт ЗРК)

Сухопутных войск
Военно-морского Флота
* — производились только на экспорт. Курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

dic.academic.ru

С-400. ЗРК С-400 "Триумф". С-400, ракетный комплекс

В последние годы в армиях всего мира упор делается на средства, позволяющие уничтожать врага и вражескую технику на расстоянии, избегая прямого столкновения. Не являются исключением и отечественные ВС. Модернизируются старые ракетные комплексы, создаются новые.

Но во все времена особую роль играли средства для поражения вражеской авиации. Кроме того, в этот перечень в последнее время вошли тяжелые БПЛА и ракеты. Одним из перспективных средств их уничтожения является комплекс С-400, который более известен под названием «Триумф».

Предназначение

Данный ракетный комплекс может быть использован для уничтожения постановщиков помех, самолетов разведки и рекогносцировки, штурмовиков и истребителей, БПЛА, а также вражеского ракетного оружия разных типов назначения.

Преимущества перед существующими образцами

ЗРК С-400 был разработан на базе С-300, но обладает куда лучшими характеристиками во всех областях. Новый комплекс не только дешевле, но и в 2,5 раза эффективнее.

Уникальность «Триумфа» в том, что комплекс может работать не только с новыми ракетами, которые были специально разработаны для него, но и со старыми моделями, которые выпускались для С-300 и ему подобных. Даже в базовом варианте комплекс оснащается сразу четырьмя вариантами ракет. В случае развертывания он позволяет в кратчайшие сроки организовать несколько эшелонов противовоздушной обороны, организовать нападение на воздушные базы разведки противника.

Отличаясь тем самым от предшествующих моделей, С-400 практически полностью автоматизирован, что позволяет значительно сократить количество персонала, который необходим для его обслуживания и ремонта. Благодаря высочайшей степени интеграции с прочими ЗРК и РСЗО, его можно использовать в любом подразделении ВС РФ.

Сведения о разработчике

Сконструирован этот комплекс был в легендарном КБ «Алмаз», при активном участии генерального конструктора А. Леманского. В разработке участвовали специалисты из МКБ "Факел", Новосибирского НИИ ИП (измерительных приборов), а также прочие КБ, связанные с точным машиностроением.

Дата принятия на вооружение

На вооружение и БД комплекс заступил в конце апреля 2007 года, что по военным меркам совсем недавно. Первым населенным пунктом, который данный ЗРК стал прикрывать с воздуха, стал город Электросталь Московской области. В среде НАТО комплекс известен под обозначением SA-20.

Что входит в состав

В вопросе структуры и комплектования С-400 фактически ничем не отличается от своего предшественника. В состав ЗРК входит многофункциональная РЛС, установка для запуска ракет, а также полностью автономные системы наведения и целеуказания. Что касается отличий, то новая модель обеспечивает сопровождение намного большего числа целей, да и вероятность их одновременного уничтожения выше.

Непосредственно в состав С-400 «Триумф» входит сразу несколько конструктивных элементов. Система автоматического управления и наведения 30К6Е включает:
  • Командный пункт управления боем 55К6Е.
  • Для быстрого обнаружения и ведения противника используется РЛС 91Н6Е.

В состав непосредственно зенитного комплекса 98Ж6Е также входят дополнительные составные части:

  • РЛС управления и сопровождения воздушных целей 92Н2Е.
  • Для непосредственного запуска ракет применяются стартовые установки 5П85ТЕ2 или же 5П85СЕ2.
  • Список ракет, с которыми совместим этот комплекс, впечатляет. Могут быть запущены 48H6E, 48H6E2, 48H6E3. Этот ЗРК допускает также запуски ракеты для поражения сверхдальних целей 40Н6Е.

Если того требует сложившаяся тактическая обстановка, огневому расчету дополнительно могут придаваться следующие опциональные средства:

  • Специально предназначенная для сопровождения целей на максимально доступной высоте РЛС 96Л6Е.
  • Вышка 40В6М, созданная для улучшения сигнала на антенне 92Н6Е.

Основные сведения о ЗРК

Комплекс С-400 «Триумф» создан в том числе для борьбы с высокоточным оружием противника, позволяя сбивать даже небольшие и скоростные баллистические ракеты. Огромным преимуществом является то, что используемое вооружение не просто уничтожает воздушную цель, но полностью подрывает ее органы управления и всю боевую часть. Следует иметь в виду, что вероятность поражения воздушной цели составляет:

  • Для пилотируемых целей таковой показатель составляет не менее 0,9%, причем на вероятность поражения практически не влияет даже выполнение пилотами специальных маневров для уклонения.
  • Для беспилотных целей вероятность составляет порядка 0,8%. Даже если ракета или БПЛА поражены только лишь частично, в 70% случаев достигается полное уничтожение их боевой части.
Что касается шасси, на которое бы можно было устанавливать контейнеры, в каждом из которых содержится ракета С-400, то выбор ограничен лишь оснащением конкретной воинской части. Так, в этом амплуа могут использоваться практически все модификации автомобилей МАЗ, КАМАЗ, а также КРАЗ и УРАЛ.

Прочие сведения

Нужно заметить, что в пусковых контейнерах может быть скомбинировано сразу несколько типов ракет, что способствует созданию мощной эшелонированной обороны, которую не сможет преодолеть ни одна из стоящих на вооружении западных ракет.

Автономности и мобильности системы способствует то обстоятельство, что она снабжена мощными генераторами, которые делают С-400 «Триумф» уникальной моделью техники, которая способна эффективно решать боевые задачи в долгом отрыве от частей базирования.

Между составными частями комплекса налаживается радиосвязь, причем как по проводному, так и по беспроводному каналу. Первый вариант используется куда чаще, так как он обеспечивает максимальную защиту передаваемых данных от перехвата. Впрочем, беспроводная связь также имеет право на существование, так как в боевых условиях куда важнее скорость развертывания и мобильность системы.

Управление

Как и в случае с большинством аналогичных систем, управление осуществляется при помощи комбинированной схемы. Практически на всем протяжении полета ракета руководствуется теми данными, которые были загружены в ее управляющую микросхему с РЛС комплекса. Только лишь при максимальном приближении к цели боеголовка начинает следовать за целью, активно следя за ее перемещениями при помощи собственной системы наведения, которая расположена в головной части.

Если говорить о том, на каком удалении С-400 (ракетный комплекс) может поразить цель, то в стандартном состоянии эта дистанция равна 120 километрам. Поражение объекта возможно на высоте от 5 до 30 километров.

От момента обнаружения цели и до самого ее запуска проходит всего лишь восемь секунд. Срок службы каждой ракеты – порядка 15 лет. В случае, когда специальные сертификационные органы могут подтвердить сохранение эксплуатационных свойств оборудования, этот срок может быть значительно продлен.

Уничтожение боевой части

Основное требование современной системы ПВО – не просто сбить ракету, но добиться гарантированного уничтожения ее боевой части. Это особенно актуально в том случае, если система расположена в непосредственной близости от охраняемого ею объекта. Крайне нежелательно, если подбитая ракета упадет на него же, когда в ее корпусе полностью сохранилось взрывчатое вещество или ядерная боеголовка.

Только в том случае, когда боевая часть перехватывается еще на подлете вражеской ракеты к цели, можно исключить столь неблагоприятный вариант развития событий. Уничтожение же наиболее опасных частей вражеской техники может быть достигнуто только в двух случаях: или при прямом попадании в боеголовку, или же при достаточно компактном воздействии на нее осколков.

Перехват целей

Как мы уже и говорили, во многом используемый боезапас отличает С-400. Ракетный комплекс этот примечателен тем, что ракета не стартует сразу из контейнера, а подбрасывается на высоту до 30 метров при помощи пиропатрона. Это не только гарантирует полную безопасность операторов, но и позволяет достичь максимально возможной точности при поражении целей.

Одновременно со стартом маршевого двигателя ракета включает активную систему подавления помех, которая позволяет обойти практически все известные типы защиты от перехвата. Следует учесть, что у ракеты есть собственная газодинамическая система маневрирования, благодаря которой она может с успехом отклоняться от столкновения с ложными целями, постоянно преследуя нужный объект.

Условия гарантированного поражения боевой части ракеты

Как мы уже говорили, одним из условий удачного поражения боеголовки является прямое в нее попадание. Можно понять, что такое может быть выполнено не так часто. А потому основным методом является управляемый и дистанционно инициируемый (по данным сканирования от боевой части ракеты комплекса) выброс осколков. Комплекс С-400, характеристики которого мы приводим ниже, обеспечивает точечный периферийный подрыв вражеской ракеты.

Если же система постановки помех вражеской цели оказывается слишком успешной, то активизируется централизованный подрыв ракеты, в результате чего к цели устремляется симметричное облако осколков.

Важнейшие ТТХ комплекса

  • Дальность обнаружения цели достигает 600 км.
  • Одновременно может сопровождаться до 300 (!) разнородных объектов.
  • Максимальная дальность поражения – до 240 километров.
  • Цель может быть поражена на скорости до 4800 м/сек.
  • Одновременно может быть атаковано до 36 самолетов или ракет противника.
  • По каждой из этих целей единовременно может быть выпущено до двух ракет.
  • Время развертывания комплекса С-400, характеристики которого здесь приведены, составляет всего 5-7 минут.
  • До капитального ремонта система способна наработать до 10 тысяч часов.

С чем может взаимодействовать эта система?

Необходимо заметить, что ЗРК С-400 может эффективно взаимодействовать не только с воздушными и наземными системами наведения, но даже с военными спутниками на орбите планеты. При создании комплекса специалисты руководствовались принципом максимально возможной совместимости, так что его с равным успехом можно использовать в любой группировке ВС РФ.

Особенно перспективным с этой точки зрения видится комплекс радиолокационного наблюдения и наведения - АК РЛДН. Эта аппаратура может производить автоматическую разведку воздушного пространства противника с целью обеспечения максимальной эффективности действий как ЗРК, так и штурмовой авиации.

Система С-400 особенно эффективно работает с его модификацией А-50, а также с модернизированной репликой А-50У, в состав которой входит радиотехнический комплекс «Шмель-М». Он устанавливается на самолете-разведчике Ил-76, так что ЗРК может получать информацию о потенциально опасных объектах, которые находятся в тысячах километрах от него. Кроме того, в настоящее время испытываются комбинации различных типов РТК (радиотехнических комплексов) наземного и воздушного базирования.

Цель этих опытов – поиск наиболее информативного и недорогого варианта. Сразу отметим, что из всех существующих не только на Западе, но и у нас ЗРК именно данный комплекс является наиболее дешевым, надежным и эффективным. Точность поражения ракет, которую имеет ракетный комплекс С-400 "Триумф", ничем не уступает таковой у С-300, но все прочие показатели намного лучше.

fb.ru

Зенитная ракетная система С-400 «Триумф»

• Зенитная ракетная система С-400 «Триумф» (по классификации НАТО — SA-21) создана на базе существующих российских комплексов С-300, однако, обладает значительно большими тактико-техническими возможностями в сравнении с этими системами — и по зоне, и по эффективности, и по многообразию поражаемых целей. Проведенные разработчиками комплекса оценки выявили, что по критерию «эффективность — стоимость» новый ЗРК обеспечивает выигрыш в 2,5 раза по сравнению с существующей техникой.
• Основным разработчиком ЗРС «Триумф» С-400 является НПО «Алмаз» имени академика А.А. Расплетина. Она может применяться днем и ночью в любых погодно-климатических и физико-географических условиях при интенсивном радиоэлектронном противодействии. ЗРС «Триумф» — это система нестратегической ПРО и противосамолётной обороны с новейшим математическим обеспечением.

• ЗРС «Триумф» — единственная система, которая может выборочно работать с использованием нескольких типов ракет — как старых, входивших в ранние разработки (С-300ПМУ-1, С-300ПМУ-2), так и новых, созданных в последнее время.
• Располагая в базовом варианте 4 типами ракет, обладающих различной стартовой массой и дальностью пуска, С-400 позволяет создавать эшелонированную противовоздушную оборону, расширить зоны поражения комплекса, а также имеет большие перспективы для дальнейшей модернизации.
• Высокая степень автоматизации всех этапов боевой работы, современная элементная база позволили значительно сократить обслуживающий персонал ЗРС С-400. Принципы построения и разветвлённая система связи средств «четырехсотки» позволяют интегрировать её в различные уровни управления не только ВВС, но и других видов Вооруженных Сил.
• Внешне С-400 «Триумф» напоминает своего предшественника — С-300. Сделано это умышленно — чтобы противник до последнего момента сомневался, какая из систем противостоит ему.

• 12-13 июля 2007 года на полигоне Капустин Яр (Государственный центральный межвидовой полигон Министерства обороны РФ) состоялись боевые стрельбы ЗРС С-400 «Триумф». Начальник КСпН генерал-полковник Юрий Васильевич Соловьёв сообщил:

«Стрельбы выполнялись по довольно сложным целям. Представьте, что первая цель двигалась со скоростью 2800 метров в секунду. Другая цель оказалась не менее лёгкая — баллистическая цель типа «Кабан», которая была запущена на большую высоту и с большого расстояния. Это была малоразмерная цель. Обнаружить её — что найти карандаш в стоге сена. Но нами на высоте 16 км цель была уничтожена».

• 6 августа 2007 года первый дивизион С-400 «Триумф» заступил на боевое дежурство в подмосковном городе Электросталь. В период до 2015 года планируется поставка в войска более 20 дивизионов ЗРС С-400 «Триумф».
• Ежегодно силы ПВО должны получать 1-2 полка, оснащенных комплексами этого типа. Ожидается, что после первых двух лет эксплуатации, но не ранее 2010 года, ЗРС С-400 может быть предложена для экспорта за пределы России.

Основные конструктивные особенности ЗРС С-400

• ЗРС С-400 «Триумф» предназначена для поражения аэродинамических воздушных целей (самолетов тактической и стратегической авиации, постановщиков помех, типа «Авакс», крылатых ракет), в том числе выполненных с применением технологии «Стелс», а также баллистических ракет с дальностью пуска до 3500 км, гиперзвуковых (со скоростями полёта до 5000 м/сек) целей и других современных и перспективных средств воздушного нападения.
— Дальность обнаружения цели – 600 км.
— Максимальная скорость поражаемых целей – 4800 м/с.
— Дальность поражения аэродинамической цели – от 2 до 400 км.
— Дальность поражения тактических баллистических целей – от 7 до 60 км.
— Высота поражения цели – от 5 метров до 30 км.
— Время развёртывания системы из походного состояния составляет 5-10 минут.
— Время приведения средств системы в боевую готовность из развёрнутого состояния – 3 минуты.
— Каждый ЗРК обеспечивает одновременный обстрел до 36 целей с наведением на них до 72 ракет.

Состав ЗРС

Состав базового варианта ЗРС «Триумф» аналогичен составу ЗРС типа С-300 и включает:
— РЛС обнаружения целей типа 64Н6, РЛС секторного обзора типа 76Н6 и новую РЛС с дальностью обнаружения целей около 600 км;
— многофункциональную РЛС управления типа 30Н6;
— командный пункт ЗРС с вычислительным комплексом серии «Эльбрус»;
— пусковые установки;
— зенитные управляемые ракеты (ЗУР) 48Н6Е и 48Н6Е2, а также новые ракеты 9М96Е, 9М96Е2 и ракету сверхбольшой дальности.

Трёхкоординатная помехозащищённая РЛС с фазированной антенной решеткой, входящая в состав КП ЗРС, в режиме кругового обзора обеспечивает обнаружение, трассовое сопровождение и определение государственной принадлежности всех типов целей в зоне действия системы «Триумф».
• По данным РЛС командный пункт С-400 распределяет цели между управляемыми ЗРК и обеспечивает их необходимыми данными в условиях массированных действий средств воздушного нападения противника в сложной воздушной и помеховой обстановке. КП ЗРС может получать также дополнительную информацию о целях от вышестоящих командных пунктов, непосредственно от дежурных наземных РЛС и бортовых РЛС авиационных комплексов.

Ракеты нового поколения (ЗУР с дальностью действия до 400 км, 9М96Е и 9М96Е2 средней дальности) отличаются друг от друга двигательными установками, максимальной дальностью полета, досягаемостью по высоте и массогабаритными характеристиками. За счёт реализации в них новых идей и применения двигательной установки поперечной коррекции они по ряду показателей превосходят французскую ЗУР «Астер».
• ЗУР с дальностью действия до 400 км предназначена для поражения воздушных целей за пределами зоны видимости наземных станций наведения. Большая дальность действия обеспечивается установленной на ракете принципиально новой головки самонаведения (разработана ЦКБ «Алмаз»), работающей в полуактивном и активном режимах. В последнем случае ракета после набора высоты по команде с земли переводится в режим поиска и, обнаружив цель, наводится на нее самостоятельно. На одной пусковой установке ЗРС С-400 может быть размещено до четырех таких ракет.
Ракета 9М96Е2 оптимизирована для борьбы с ВТО, КР и БР, оснащена боевой частью (БЧ) массой 24 кг и малогабаритной аппаратурой, в 4 раза легче ЗУР 48Н6 и по своим основным характеристикам практически не уступает последней. Вместо стандартного ТПК с одной ракетой 48Н6 на пусковой установке может размещаться пакет из 4 ТПК с ЗУР 9М96Е2.
• Эти ракеты, наряду с уже существующими, могут использоваться комплексами С-ЗООП, что расширяет их боевые возможности и увеличивает боевой запас ЗУР без увеличения числа пусковых установок.

• При массе 420 кг ЗУР 9М96Е2 обеспечивает поражение цели на дальности 120-150 км при высоте её полёта от 5 м до 30 км. Время подготовки ракеты к пуску при нахождении ее на ПУ не превышает 8 секунд. Гарантийный эксплуатационный срок ракеты составляет 15 лет, который может быть продлен после проведения технического освидетельствования в местах ее эксплуатации.
ЗУР 9М96Е при массе 333 кг и меньшей мощности двигателя обеспечивает поражение цели на дальности до 40 км и высоте до 20 км.

• Наведение этих типов ракет на цель на начальном и среднем участках траектории полета осуществляется инерциальной системой управления с радиокоррекцией и активной радиолокационной ГСН на конечном участке полета. Комбинированная система управления обеспечивает высокую точность наведения, уменьшает зависимость полета ЗУР от внешних факторов и способствует увеличению каналов ЗРС по цели и ракете. Использование активных ГСН не требует от РЛС сопровождения и подсветки цели на участке самонаведения и расширяет возможности локатора по числу сопровождаемых целей. Предусмотрена возможность применения перспективных активно-полуактивных ГСН, способных самостоятельно осуществлять поиск цели по угловым координатам.
• На указанных типах ракет может устанавливаться управляемое боевое снаряжение, значительно повышающее вероятность поражения различных типов целей, в т.ч. в 1,5-2 раза боевых частей беспилотных СВН, за счет увеличения плотности и скорости разлета осколков. Это выражается в «останавливающем» (разрушение конструкции) действии при перехвате пилотируемых и поражении (нейтрализации) боевой нагрузки беспилотных целей.

• В ЗРС С-400 «Триумф» используется «холодный» старт ракет, при котором работа маршевого двигателя начинается на высоте более 30 метров после выброса ЗУР из пускового контейнера пороховой катапультой и склонения её газодинамической системой в сторону цели. Это увеличивает досягаемость по дальности и уменьшает ближнюю границу зоны поражения.

• Согласно исследованию австралийского аналитического центра Air Power Australia, опубликованному в феврале 2009 года, С-400 не имеет аналогов в мире и значительно превосходит американские системы ПВО «Пэтриот» по многим показателям. В современном бою ставка в преодолении ПВО часто делается на малые высоты. Благодаря вертикальному старту ракет комплекс С-400 может обстреливать цели, летящие с любого направления без разворота пусковых установок.

• Комплекс «Пэтриот» из-за наклонного пуска в ходе маневренного боя вынужден разворачивать пусковые установки или заранее расставлять их на ракетоопасных направлениях, что неизменно приводит к снижению огневых возможностей.

• Немаловажным фактором является и время перевода комплекса из походного в боевое положение. Если российский комплекс переводится в боевое положение менее чем за 5 минут, то американцам нужно на это 30 минут.

/ По материалам pvo.guns.ru /

army-news.ru

С-400 увеличивает дальность поражения | Warspot.ru

4 апреля текущего года в эфире радиостанции «Русская служба новостей» заместитель командующего Воздушно-космическими войсками России генерал-майор Кирилл Макаров сообщил об успешных испытаниях новой ракеты для ЗРК С-400 «Триумф». По его словам, по результатам стрельб был выполнен «анализ данных аппаратуры комплекса», который позволил сделать вывод о том, что ракета может поражать цели на дистанции 400 км. Макаров не уточнил, на какой именно дистанции поражена учебная цель, однако заявил, что это было сделано на «почти полном расстоянии». По его словам, провести стрельбы на полное заявленное расстояние не представлялось возможным по причине недостаточных размеров полигона, на котором проходили испытания.

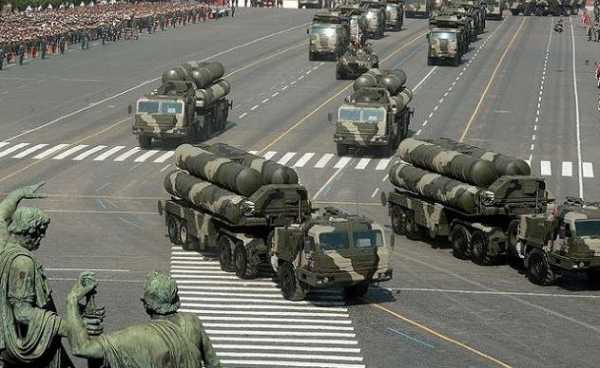

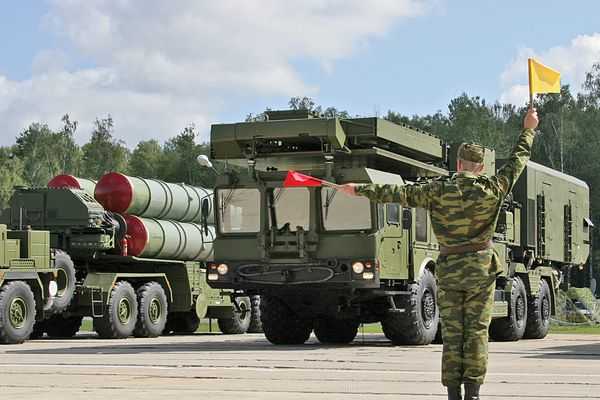

Внешний вид пусковой установки ЗРК С-400
arms-expo.ru

Сообщения различных источников о том, что новый вид зенитной ракеты дальнего действия вскоре появится на вооружении российской армии, публиковались и ранее. Так, в первых числа марта неназванный источник ТАСС в оборонном ведомстве сообщил, что ВС РФ уже приняли на вооружение новую ракету увеличенного радиуса действия, дальность полёта которой составляет 400 км (ранее вооружение зенитных комплексов позволяло им сбивать воздушные цели на дистанциях до 250 км).

Зенитно-ракетный комплекс нового поколения С-400 «Триумф» (ранее именовавшийся как С-300 ПМ3) был создан на базе ЗРК С-300 «Фаворит» и принят на вооружение ВС РФ в начале 2007 года. Сегодня комплексы «Триумф» и «Фаворит» составляют основу зенитно-ракетного щита страны. «Триумф» обладает улучшенными тактико-техническими данными и значительно превосходит своих предшественников по ряду параметров. Разработчиком системы является НПО «Алмаз», представители которого утверждают, что по соотношению параметров «цена/эффективность» ЗРК «Триумф» превосходит другие системы более чем в два с половиной раза.

Типы ракет для ЗРК С-400
militaryparitet.com

Комплекс располагает мощными радиолокационными станциями и засекает цели на расстоянии до 600 км, высотах до 30 км, при любой погоде и в условиях радиоэлектронного противодействия. Кроме того, ракеты ЗРК С-400 способны сбивать гиперзвуковые объекты, имеющие скорость до 5 км/сек. Мобильная ракетная установка несёт четыре и более зенитных ракет различных классов, поэтому одна батарея комплекса полного состава может иметь до 72 наведённых ракет и одновременно обстреливать до 36 целей. Использование разнотипных ракет в каждой батарее позволяет эффективно противодействовать силами одного комплекса любым видам угроз (крылатые, тактические и баллистические ракеты, авиация, БПЛА) на всем доступном диапазоне дальности.

Первый дивизион ЗРК С-400 был развёрнут в 2007 году. По данным на 2014 год в России сформировано девять зенитно-ракетных полков, дислоцированных во всех военных округах от Камчатки до Калининграда и от Мурманска до Новороссийска. Полк имеет в своём составе два-три дивизиона, каждый из которых, как правило, состоит из восьми пусковых установок. По неуточнённым данным сегодня в различных регионах России дислоцируются около 20 дивизионов, насчитывающих более 150 пусковых установок. На 2015 год запланировано размещение дополнительных дивизионов в Сибири и Арктике. Сообщается, что Минобороны планирует в период до 2020 года закупить ещё примерно 50 дивизионов ЗРК С-400 и разместить их вокруг крупнейших городов страны и важных стратегических объектов.

Точных сведений о точной стоимости С-400 в открытых источниках нет, но, как сообщалось ранее, средняя стоимость одного комплекса может составлять до 200 миллионов долларов США. Для сравнения, стоимость одной батареи ЗРК «Пэтриот» (США) с четырьмя пусковыми установками достигает одного миллиарда долларов (таким образом, средняя цена одной ПУ составляет около 250 миллионов долларов).

Совершенствование систем вооружений является постоянным научно-производственным процессом, а потому на смену комплексу С-400 уже разрабатывается ЗРК пятого поколения – С-500 «Триумфатор». Производитель нового комплекса ОАО «Концерн ПВО «Алмаз-Антей» объявил о том, что зенитно-ракетная система (ЗРС) С-500 будет иметь радиус действия до 600 километров и сможет противодействовать всему спектру существующих и перспективных воздушных угроз (от гиперзвуковых БПЛА до низкоорбитальных спутников и орбитальных боевых платформ). Подготовка эскизного проекта ЗРС С-500 была начата в 2003 году, а девятью годами позже концерн приступил к строительству завода в Нижнем Новгороде для её производства. Ранее сообщалось о планах принятия С-500 на вооружение ВС РФ в 2016 году, однако позже представителями военных ведомств были сделаны заявления о переносе сроков на 2017–2020 годы.

warspot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
