SS34 Диод: характеристики, аналоги и datasheet

SS34, согласно своим техническим характеристикам, является диодом Шоттки с невысокими потерями мощности и хорошей устойчивостью к высокому кратковременному току, при его включении в прямом направлении. Наиболее часто его применяют в высокочастотных инверторах и схемах защиты от случайного неправильного подключения (в обратной полярности). При его изготовлении используется эпитаксиальная технология.

Цоколевка

SS34 производится в корпусе, предназначенном для поверхностного монтажа, DO-214AB. Катодный вывод обозначен полосками. Вес диода не должен быть больше 0,21 грамм. На рисунке, расположенном ниже, представлен внешний вид, самые важные технические характеристики и габаритные размеры.

Технические характеристики

Все параметры ниже были измерены при температуре +25°С. При тестировании использовалась одна фаза, одна полуволна и резистивная индуктивная нагрузка на частоте не более 60 Гц. Если диод будет использоваться в схемах с ёмкостной нагрузкой полученные значения следует снизить на 20%.

Характеристики диода SS34:

  • кратковременная максимальная обратная разность потенциалов VRRM = 40 В;
  • предельно допустимая среднеквадратичная разность потенциалов VRMS = 28 В;
  • постоянная обратная разность потенциалов VDC = 40 В;
  • средний ток IF(AV) = 3 А;
  • импульсный прямой ток, текущий до 8,3мс (одиночная полуволна, действующая одновременно с номинальным током) IFSM = 100 А;
  • прямая разность потенциалов (при токе равном 3 А) VF = 0,5 В;
  • обратный ток:
    • при температуре равной 25ОС IR = 0,5 мА;
    • при температуре равной 100ОС IR = 20 мА;
  • лавинная энергия EAS = 20 мДж;
  • скорость изменения разности потенциалов dv/dt = 10 000 В/мкс;
  • тепловое сопротивление между кристаллом и корпусом RθJL = 17°C/Вт;
  • тепловое сопротивление между кристаллом и воздухом RθJА = 17°C/Вт;
  • температура кристалла должна находиться в диапазоне TJ от -55 до +125 °C;
  • хранить диод можно при температурах TSTG от -55 до + 150 ° C.

Аналоги

Диоды которые являются полными аналогами SS34, по техническим характеристикам:

  • MBRS340TR;
  • CMSh4;
  • STPS340S.

Близкими параметрами обладают такие устройства: CDBC340, B340A, SK34.

Производители и Datasheet

Основные мировые производители SS34 и их Datasheet:

  • Guangdong Juxing Electronics Technology;
  • Nanjng Internatonal Group;
  • Shenzhn Lugang Electronc Technolgy;
  • TATRON Components Incorporated;
  • Galaxy Semi-Conductor Holdings Limited;
  • SAMYANG ELECTRONICS;
  • Shanghai Yint Electronic;
  • Microdiode Electronics;
  • DONGGUAN YOU FENG WEI ELECTRONICS.

Приобрести в отечественных магазинах можно диоды изготовленный следующими компаниями:

  • Taiwan Semconductor Company;
  • Vishay Siliconix;
  • Kingtronics International;
  • Continental Device India Limited;
  • HY ELECTRONIC CORP;
  • MIC GROUP RECTIFIERS;
  • GUANGDONG HOTTECH INDUSTRIAL;
  • Yangzhou yangjie electronic.

Серия ss34 (Taiwan Semiconductor)

Taiwan Semiconductor

Общие характеристики

РазделВыпрямительные диоды
Прямой ток диода (средний)
Особенности
Обратный ток диода
Схема включения диодов

Документация на серию ss34

  • найти ss34.pdf

    Товары серии ss34

    НаименованиеiУпаковкаКорпусUобрUпрямT раб
    SS34 R6 (TSC)





    		 DO-214AB
    SMC
    SS34 R6G (TSC)





    		 DO-214AB (SMC)
    SS34 R7 (TSC)





    		1 шт—
    SS34 R7G (TSC)





    		 DO-214AB (SMC)
    SS34HR6 (TSC)





    		—
    SS34HR6G (TSC)





    		—
    SS34HR7 (TSC)





    		—
    SS34HR7G (TSC)





    		—
    SS34HV6G (TSC)





    		 DO-214AB (SMC)
    SS34HV7G (TSC)





    		 DO-214AB (SMC)
    SS34LR3 (TSC)





    		 DO-220AA (SMP)
    SS34LRVG (TSC)





    		 DO-220AA (SMP)
    SS34R6 (TSC)



    		 —
    SS34R7 (TSC)



    		 —
    SS34R7G (TSC)



    		 —

    ss34 публикации

    25 сентября 2009

    статья

    С появлением устройств электронного управления в повседневной жизни используется все меньше приборов, напрямую подключенных к сетям питания переменного напряжения. Как правило, переменное напряжение преобразуется в постоянное, а последнее… …читать

    Техническое описание силового диода Шоттки

    SS34, распиновка и характеристики

    9 августа 2019 – 0 комментариев

            Силовой диод Шоттки SS34
            Распиновка диода SS34

        SS34 представляет собой мощный выпрямитель Шоттки для поверхностного монтажа с низким падением напряжения 0,5 В и высоким прямым током 3 А. Этот диод имеет высокую эффективность и способность к высокому импульсному току 100А. Он обычно используется в устройствах свободного хода, преобразователях постоянного тока и устройствах защиты от обратной полярности.



        Конфигурация контактов

        Номер контакта

        Название контакта

        Описание

        1

        Анод

        Ток всегда проходит через анод

        2

        Катод

        Ток всегда проходит через катод



        Особенности
        • Диод с барьером Шоттки
        • Прямой ток (IF): 3A
        • Максимальное прямое напряжение (VF): 0,5 В (@3A)
        • Обратный ток (ИК): 0,5 мА
        • Максимальное блокирующее напряжение постоянного тока: 40 В
        • Маркировка диода: S4
        • Доступен в пакетах SMC DO-214AB и DO-214AA



        Примечание. Полную техническую информацию по диоду можно найти в техническом описании диода SS34 , приведенном в конце этой страницы.



        Альтернатива для SS34: SS32, SS33, SS35, 1N5822



        Другие диоды: 1N4148A, 24N47530003



        Краткое примечание о диоде SS34

        По сравнению с обычными диодами диод Шоттки также имеет относительно более высокую скорость переключения и, следовательно, может использоваться в высокочастотных схемах переключения. Он также имеет низкое прямое падение напряжения, падение напряжения на диоде SS34 составляет 0,5 В. Диод SS34 имеет структуру защитного кольца на переходе металл-полупроводник для защиты от перенапряжения.



        Как показано на графике, минимальное падение напряжения на диоде SS34 составляет около 0,2 В, когда через него протекает ток 0,1 А. По мере увеличения тока падение напряжения на диоде также увеличивается. Максимальный ток через диод составляет 3А при падении напряжения всего 0,5В и максимальном обратном напряжении 40В. Он также может выдерживать максимальный скачок напряжения в 100 А. Полную информацию о диоде можно найти в таблице данных ниже.



        Применение диода
        • Может использоваться для предотвращения проблемы обратной полярности
        • Высокочастотные инверторы
        • Используется как защитное устройство
        • Регуляторы расхода тока
        • Приложения для защиты от полярности

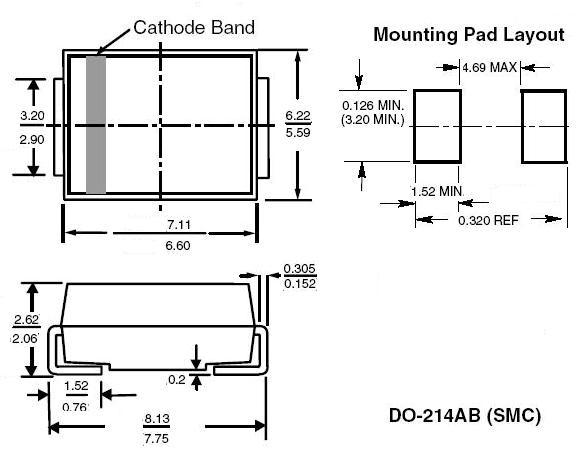

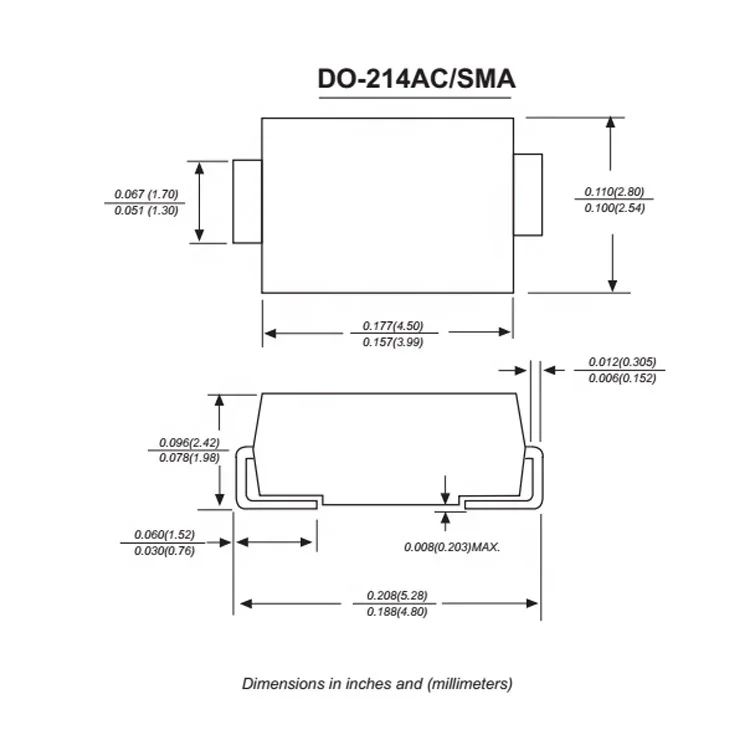

        2D-представление (DO-214AB)

        Этот диод доступен в корпусе DO-214AB. Размеры упаковки указаны в спецификации SS34 9.0025 показан ниже

          Теги

          Мощный диод Шоттки

          Диод Шоттки

          Мощный выпрямитель Шоттки

        Связанный пост


        Комментарии


        Спецификация SS34 — упаковка = SMC/DO-214AB ;; Максимум.

        Обратное напряжение VRM (В)=
        Детали, спецификация, цитата по номеру детали: SS34
        Деталь СС34
        Категория Дискретные => Диоды и выпрямители => Выпрямители с барьером Шоттки
        Описание Упаковка = SMC/DO-214AB ;; Максимум. Обратное напряжение VRM (В) = 100 ;; Максимум. Авер. Прямо. Ток io (А)= 3 ;; Ifsm (А)= 100
        Компания
        Тайвань Полупроводник (TSC)
        Техническое описание Загрузить SS34 Техническое описание
        Перекрёстный исх. Аналогичные запчасти: Б340, ПДС340, МБРС340Т3Г, МБРС340ПТ3Г, СТПС3Л40СЫ, СТПС3Л40С, СТПС340СЫ, СТПС340С, ЦМС30И40А, КМШ4-40
        Цитата

        Где купить





        Функции, приложения
        3,0 А. Выпрямители с барьером Шоттки для поверхностного монтажа
        Особенности

        Для поверхностного монтажа Выпрямитель металл-кремний, основная проводимость несущей Низкое прямое падение напряжения Простота установки и установки Высокая устойчивость к импульсному току Носители из пластикового материала Лаборатория андеррайтеров Классификация 94V-0 Эпитаксиальная конструкция Высокотемпературная пайка: / 10 секунд на клеммах

        Корпус: литой пластик Клеммы: с припоем Полярность: указана катодной лентой Упаковка: лента 16 мм в соответствии со стандартом EIA STD RS-481 Вес: 0,21 г

        Номинальные характеристики при температуре окружающей среды 25+, если не указано иное. Одна фаза, полуволна, 60 Гц, резистивная или индуктивная нагрузка. Для емкостной нагрузки уменьшите номинальный ток на 20 % Символ Номер типа SS

        Максимальное периодическое пиковое обратное напряжение Максимальное среднеквадратичное напряжение Максимальное блокирующее напряжение постоянного тока Максимальный средний прямой выпрямленный ток при TL (см. рис. 1) Пиковый прямой импульсный ток, 8,3 мс Одиночный полусинусоидальный сигнал, наложенный на номинальную нагрузку (метод JEDEC) Максимальное мгновенное прямое напряжение (Примечание @ 3,0 А

        Максимальный обратный ток постоянного тока = 25+ при номинальном напряжении блокировки постоянного тока при TA = 100+
        Типичное тепловое сопротивление (Примечание 2) Диапазон рабочих температур Диапазон температур хранения

        Примечания: 1. Импульсное испытание с PW = 300 мкс, 1% рабочего цикла Измерено на печатной плате с медными контактными площадками x 8,0 мм).

        РИСУНОК 2- МАКСИМАЛЬНЫЙ НЕПОВТОРЯЮЩИЙСЯ ПИКОВЫЙ ПРЯМОЙ ИМПУЛЬСНЫЙ ТОК
        ПРИ НОМИНАЛЬНОЙ TL 8,3 мс Одиночная полусинусоидальная волна Метод JEDEC



        Сопутствующие продукты с одинаковыми техническими данными
        SS32
        SS33
        SS35
        SS36
        SS39
        Некоторый номер детали того же производителя Taiwan Semiconductor (TSC)
        Упаковка SS35 = SMC/DO-214AB ;; Максимум.
        Обратное напряжение VRM (В) = 100 ;; Максимум. Авер. Прямо. Ток io (А)= 3 ;; Ifsm (А)= 100
        Пакет SSL12 = SMA/DO-214AC ;; Максимум. Обратное напряжение VRM (В) = 20 ;; Максимум. Авер. Прямо. Ток io (А)= 1 ;; Ifsm (А)= 30
        Пакет SSL22 = SMB/DO-214AA ;; Максимум. Обратное напряжение VRM (В) = 20 ;; Максимум. Авер. Прямо. Ток io (А)= 2 ;; Ifsm (А)= 50
        Пакет SSL32 = SMC/DO-214AB ;; Максимум. Обратное напряжение VRM (В) = 20 ;; Максимум. Авер. Прямо. Ток io (А)= 3 ;; Ifsm (А)= 100
        Пакет TAR3525 = ar ;; Максимум. Обратное напряжение VRM (В) = 20 ;; Максимум. Авер. Прямо. Ток io (А)= 35 ;; Ifsm (А)= 600
        TAR5025 Пакет = ar ;; Максимум. Обратное напряжение VRM (В) = 22 ;; Максимум. Авер. Прямо. Ток io (А)= 50 ;; Ifsm (А)= 720
        TBYV26C Пакет = DO-41 ;; Максимум. Обратное напряжение VRM (В) = 600 ;; Максимум. Авер. Прямо. Ток io (А)= 1 ;; Ifsm (А)= 30
        TS10P01G Упаковка = TS6P ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 10 ;; Ifsm (А)= 170
        ТС15П01Г
        ТС20П01Г
        ТС25П01Г
        TS4B01G Пакет = TS4B ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 4 ;; Ifsm (А)= 120
        ТС6Б01Г
        TS6P01G Упаковка = TS6P ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 6 ;; Ifsm (А)= 150
        TS750 Pakage = P-600 ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 6 ;; Ifsm (А)= 400
        TS8P01G Упаковка = TS6P ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 8 ;; Ifsm (А)= 170
        TSS4B02G Пакет = TS4B ;; Максимум. Обратное напряжение VRM (В) = 100 ;; Максимум. Авер. Прямо. Ток io (А)= 4 ;; Ifsm (А)= 120
        W005 Пакет = RB-15 ;; Максимум.
