Отрезная циркулярная пила своими руками
Домашний мастер нередко испытывает нехватку хорошего инструмента. Инструменты заводского изготовления довольно дороги. И подчас не всем по карману. Решить данную проблему можно, изготовив инструмент самостоятельно, это будет, конечно не Bosch, но большинство задач по ремонту и строительству он несомненно выполнит.

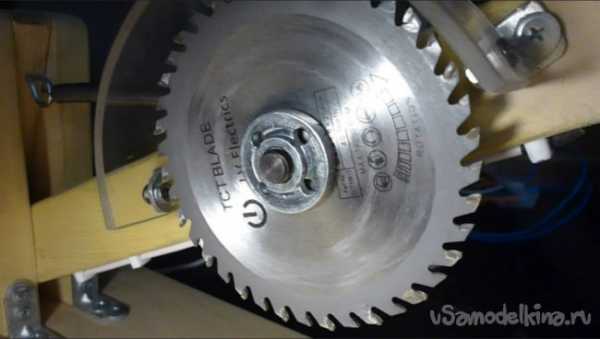

Сегодня мы попробуем с вами смастерить отрезную самодельную циркулярную пилу, от которой, я думаю, не откажется любой мастер. Циркулярная пила проста в изготовлении и основные комплектующие компоненты можно недорого приобрести в китайском интернет магазине.
Циркулярная пила это электрический инструмент, с помощью которого производят распиловку ламината, древесины, стеновых панелей, фанеры, ОСП, ДСП и т.д. и т.п. Использование данного инструмента позволяет в значительной степени повысить качество работы и снизить затраты времени ремонта или строительства…
Видео инструкция:
Что нам понадобится для изготовления этого нужного инструмента?
Основные инструменты:
1. Электролобзик или ножовка по дереву.
2. Отрезная машинка с отрезным и шлифовальным кругами.
3. Сверлильный станок или дрель.
4. Отвертка.
5. Гаечные ключи.
6. Нож для зачистки проводов.
Материалы для изготовления циркулярной пилы:
1. Деревянные бруски сорок на двадцать миллиметров.
2. Лист фанеры, толщиной не менее десяти миллиметров (ширина и длина выбирается на ваше усмотрение, по потребностям)
3. Медный, двухжильный кабель, сечением от 0.5 миллиметров квадрат, примерно один, полтора метра.
4. Нормально разомкнутая кнопка, какая будет под рукой.
7. Переходник насадка на двигатель для фиксации циркулярного диска(можно приобрести в интернет магазине).
8. Циркулярный диск(можно приобрести в интернет магазине).
9. Саморезы, болты, гайки.
10. Наждачная шкурка.
11. Лак или морилка (Цвет на ваше усмотрение).
Приступим к изготовлению:
1. Замерим посадочные размеры электродвигателя привода.
2. Подготовим коромысло привода циркулярной пилы и стойки крепления на рабочем столе.
3. Собираем электрическую схему привода циркулярной пилы.
4. Собираем конструкцию циркулярной пилы.
5. Устанавливаем циркулярную пилу на рабочий стол, фиксируем.
6. Производим контрольный запуск пилы.
7. Производим контрольную распиловку деревянного бруска и металлического обрезка трубки.
8.Пользуемся инструментом с удовольствием.
Из положительных характеристик данного электроинструмента можно назвать три основных, это простота изготовления, доступность материалов и компактность.
ВНИМАТЕЛЬНО! Циркульная пила является инструментом повышенной опасности, работайте с ней аккуратно и осторожно. Соблюдайте правила и технику безопасности.
Дорогие друзья, пишите объективные комментарии, опираясь на ваши рекомендации и замечания с удовольствием будем совершенствовать данный вариант циркулярной пилы.
Удачи и успехов в строительстве и ремонте.
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Стационарная циркулярная пила своими руками — ОчУмелые ручки
Тем людям кто часто занимается столярными работами для себя или на заказ, просто необходимо иметь в своей столярной мастерской стационарную циркулярную пилу. Работать на стационарном станке очень удобно и опять же положение спины прямое, что немаловажно при длительной и монотонной работе.
На сегодняшний день в магазинах имеется большой выбор станков и инструментов, но парой не по карману простому столяру и приходится выходить из положения применяя природную смекалку. К примеру мастер сделал стационарную пилу из ручной дисковой, как ему это удалось? Смотрим далее.
Материалы
1. ручная дисковая пила
2. фанера 11 мм
3. болты м-8 с мебельной шляпкой
4. шурупы
5. выключатель
6. провод
7. брус 40х40
8. мебельные направляющие
Инструменты
1. электролобзик
2. ручная дисковая пила
3. дрель
4. шуруповерт
5. молоток
6. отвертка
7. плоскогубцы
8. линейка
Процесс создания стационарной циркулярной пилы.
И так как было сказано выше, свою циркулярную пилу автор сделал из ручной дисковой, причем в конструкцию пилы не каких изменений внесено не было. Здесь просто делается стол, а подошва пилы крепится с нижней стороны столешницы, где предварительно сделан пропил под диск, сначала просверлены отверстия и потом пропилены. Из фанеры и бруса 40х40 создается основание.
Затем из фанеры выпиливается столешница, автор рекомендует использовать ламинированную или же лакированную, потому как поверхность ровная и гладкая. Как было оговорено делается пропил, по углам сверлятся отверстия под последующее крепление.
С нижней стороны столешницы крепится дисковая пила, при помощи болтов м-8, главным образом следует утопить шляпки болтов в фанере.
Установлен и подключен выключатель, кнопка пуска на пиле зафиксирована в нажатом положении, а выключатель подключен к розетке, таким образом пилу разбирать не требуется и что то подключать к ней.
Так же для удобства ведения работ, был сделан передвижной упор на мебельных направляющих.

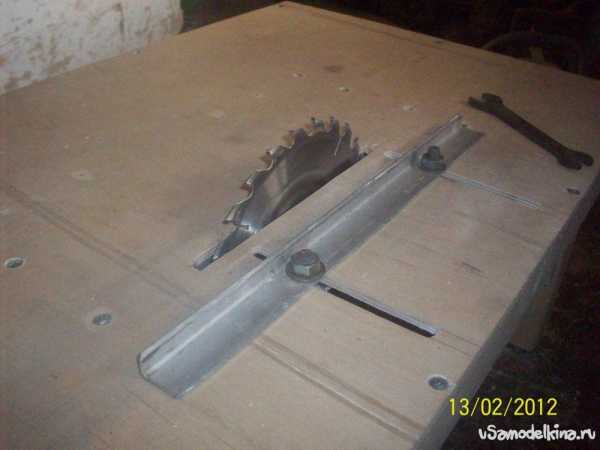

Продольный упор сделан из алюминиевого уголка.
Для его регулировки требуется ослабить болты и переместить на необходимое для последующей работы расстояние.
Но как вы понимаете при такой установке пилы будет потеряно 10-20 мм.

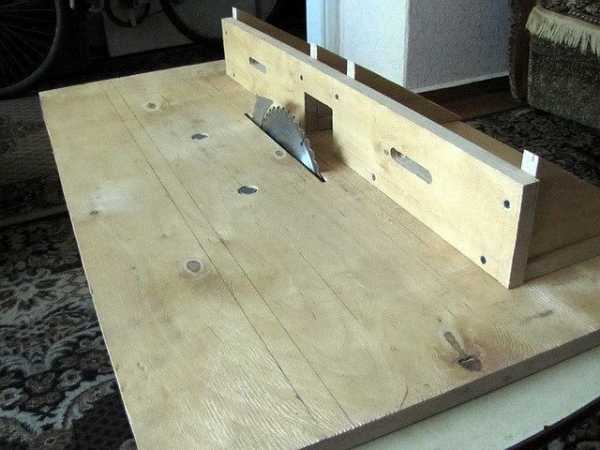

И вот собственно такая пила получилась у автора.
delomastera.info

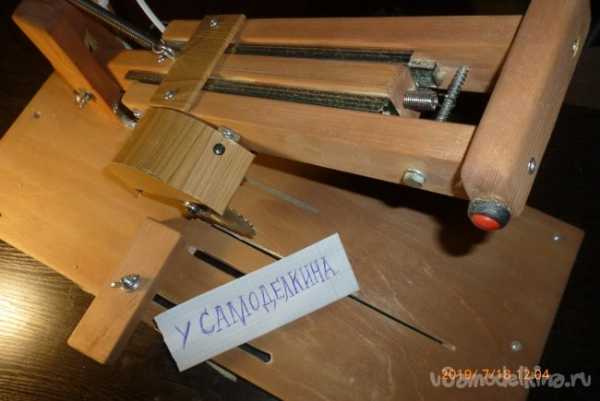

Маятниковая мини циркулярная пила с продольным ходом
И вновь я приветствую Вас дорогие дачные строители и энтузиасты занимающиеся ремонтом дома, квартиры или дачи.
Сегодня мы вновь поговорим о циркулярной пиле которую вполне по силам изготовить дома. Базовый вариант изготовления нашей циркулярки был изложен в статье размещенной по адресу : Отрезная циркулярная пила своими руками
Для тех кто не слишком владеет вопросом о том, что из себя представляет маятниковая дисковая пила. Поясним в двух словах. Циркулярная пила по дереву – это электрическое оборудование где основным режущим инструментом является пилящий диск. Кроме станка с фиксированным диском под понятие «циркулярной пилы» попадает и маятниковая циркулярная пила. Она отличается от, классической циркулярной пилы с фиксированным диском, подвижностью рабочего диска, который подается к закрепленному для обработки материалу.
Попробуем незначительно изменить нашу циркулярную пилу. И за счет изменения мы с Вами добьемся значительного увеличения функционала данного оборудования. А именно установки рабочего продольного хода режущего инструмента, в нашем случае продольный ход составит примерно 350 мм.
Самодельная маятниковая мини циркулярная пила, при условии аккуратной и правильной сборки, всегда выполнит качественную распиловку вашего материала и будет иметь срок эксплуатации, практически не уступающий моделям изготовленным в заводских условиях. При замене циркулярного диска на отрезной по металлу пила сможет великолепно работать и по металлу.
Как мы уже упоминали в прошлой статье приобретать данное оборудование достаточно дорого и если вы, не профессиональный строитель, имеет смысл изготовить, данный станок для своих нужд, в домашних условиях, в итоге мы получим бюджетный вариант неплохого станка для домашнего применения. Изготовить маятниковую мини дисковую пилу совершенно несложно, с задачей по силам справиться начинающему домашнему мастеру уделив при работе, основное внимание точности и аккуратности изготовления. Мы изготовили, как обычно, тестовый вариант изделия. Т.ч. размеры и материал вы подбираете по вашим возможностям и потребностям.
По материалам:
деревянные бруски, кнопки, электрический кабель, саморезы, и болты вы найдете в любом строительном магазине или своем гараже. Три детали, электродвигатель, циркулярный диск и хвостовик на вал двигателя, можно приобрести в интернет магазине, ссылку на данные детали мы разместим под видео роликом размещенном на Ютуб канале.
ВАЖНО! При работе с данным оборудованием необходимо неукоснительно соблюдать правила и требования по технике безопасности, которые предписываются при эксплуатации инструментов с повышенной опасностью. Берегите свое здоровье…
Видео инструкция:
Итак приступим.
Инструменты для изготовления маятниковой мини циркулярной пилы:
1. Ножовка для работы по дереву
2. Электро лобзик
3. Электрическая дрель
4. Отвертки
5. Гаечные ключи
6. Отрезная машинка
7. Шлифовальная шкурка
7. Столярный нож
8. Тиски
9. Хорошее настроение.
Материалы применяемые для нашей циркулярной пилы:
1. Бруски из дерева, лучше твердых пород
2. Фанера толщиной от 10 мм
3. Электродвигатель, из ваших потребностей и возможностей. Мы взяли двигатель 150 вт, для мини циркулярной пилы вполне хватило.
4. Циркулярный диск
5. Хвостовик на двигатель для установки циркулярного диска
6. Электрический кабель
7. Мебельные направляющие две штуки
8. Кнопка
9. Морилка
10. Болты, саморезы
11. Небольшой отрезок алюминиевой трубки.
Процесс изготовления:
1. Подготавливаем бруски, как показано в видео инструкции.
2. Собираем коромысло станка, составное из фиксированной и подвижной части, имеющей ход 350 мм за счет мебельных направляющих размещенных между фиксированной частью и подвижной.
3. Производим монтаж электрической цепи с электро двигателем и кнопкой.
4. Защитный кожух ставим на штатное место.
5. Устанавливаем рычаг на стойку.
6. Получившийся механизм фиксируем на станине.
7. Подключаем электричество.
8. Контрольный запуск циркулярки.
9. Контрольный распил.
10. Эксплуатация.
Наша мини циркулярка была изготовлена на коленке и чисто из головы т.ч. она имеет ряд незначительных недоработок которые были обнаружены в процессе изготовления. В следующих статьях мы внесем небольшие изменения и дополнения в конструкцию для более качественной и удобной работы с данным оборудованием. Если у Вас, дорогие друзья, возникли мысли по улучшению или изменению нашей маятниковой пилы, мы с большим удовольствием примем к сведению и внесем их в конструкцию, если это будет способствовать улучшению данного инструмента.
Успехов вам в строительстве и ремонте!
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Мини-циркулярная пила своими руками
Недавно мы рассматривали, как мастер сделал мини-торцовочную пилу. В этой статье мы рассмотрим, как, этот же мастер, изготовил мини-циркулярную пилу.
Инструменты и материалы:
-МДФ;
-Двигатель;
-Электродрель;
-Сверла;
-Наждачная бумага;
-Коронка по дереву;
-Крепеж;
-Отвертка;
-Муфта;
-Пильный диск;
-Пила;
-Струбцина;
-Электролобзик;
-Клей;
-Полипропиленовая труба;
-Ножовочное полотно;
-Клейкая лента;
-Линейка;
-Ручка;
-Кнопка выключения;
-Разъем;
-Паяльник;
-Термотрубка;
-Зажигалка;
-Блок питания 12 В;
Шаг первый: МДФ заготовки
Первый шагом мастер вырезает из МДФ стол и три части, прямоугольник и две трапеции, для крепления двигателя.
Шаг второй: планка крепление двигателя
Двигатель автор использовал 12 В от стеклоочистителей автомашины. На прямоугольной заготовке делает разметку под крепления двигателя. Сверлит отверстия. По центру коронкой делает отверстия под прилив на двигатели. Прикручивает заготовку к двигателю.
Шаг третий: установка пильного диска

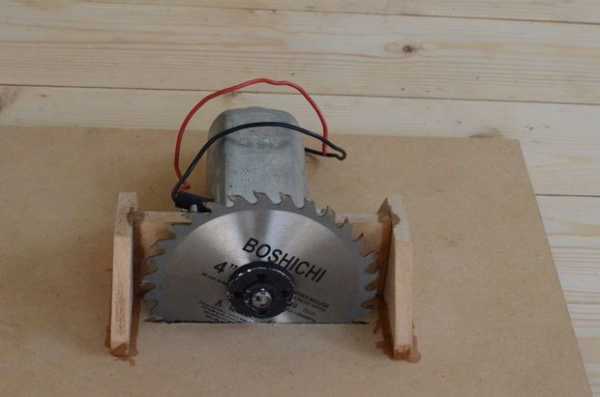

Устанавливает на вал муфту. Устанавливает на муфту пильный диск.
Шаг четвертый: стол
Зажимает стол струбциной. Размечает место установки двигателя с диском. Лобзиком делает прорезь под пильный диск.
Шаг пятый: крепление двигателя
Внимание: данный способ крепление не безопасен. При повторении самоделки рекомендую подумать о других, более надежных, способах крепления.

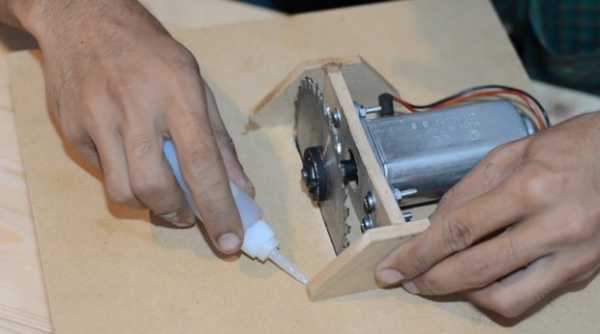

Далее мастер закрепляет планку крепления к столу с помощью клея. Приклеивает две боковые планки.
Шаг шестой: опора
Стол готов, двигатель установлен, теперь нужно сделать опорную часть. Из МДФ вырезает квадрат. От полипропиленовой трубы отрезает четыре трубки. Приклеивает трубки к углам опоры. Приклеивает вторые концы трубок к столу.
Шаг седьмой: направляющая
Направляющую мастер сделал тоже из МДФ. Направляющая состоит из двух боковых, одной прижимной и двух нижних планок. Направляющая передвигается по столу и таким образом меняется ширина отпиливаемого изделия. Фиксируется направляющая с помощью двух винтов. Для лучшего скольжения торцевую часть стола мастер обработал клеем.
Шаг восьмой: измерительная шкала
Приклеивает, по краю стола, белую ленту. Наносит на ленту метрическую разметку.
Шаг девятый: подключение двигателя
Осталось подключить двигатель к источнику питания. В электроцепь мастер устанавливает кнопку выключения и разъем. Для питания использует 12 В блок питания. Концы проводов изолирует термотрубками.

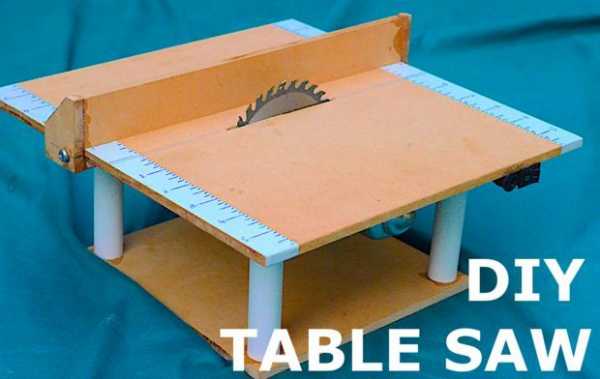

Мини-циркулярная пила готова. Осталось проверить ее в действии.
Весь процесс изготовления мини-циркулярной пилы можно посмотреть на видео.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Стационарная циркулярная пила своими руками — Портал о стройке
Многие обладатели ручных дисковых пил задумываются об их усовершенствовании, так как этот необходимый в хозяйстве инструмент при всех достоинствах, присущих переносным устройствам, не способен заменить стационарную циркулярную пилу.

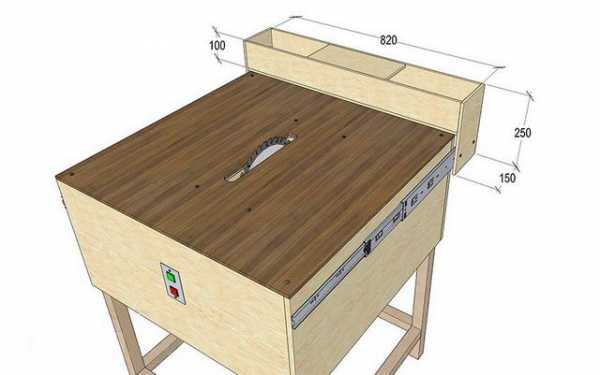

Схема стола для циркулярки.
Конструкторы некоторых моделей ДП решили помочь потребителям и снабдили свои изделия приспособлениями, которые хоть как-то могут возместить отсутствие стола, нужного для работы с материалами больших размеров. И все же все конструкторские ухищрения, как правило, являются компромиссными.
Содержание статьи:
Как сделать из ручной циркулярки стационарную
Схема пильного стола.
Конечно, есть способ избавиться от недостатков переносного инструмента — купить стационарную циркулярку. Однако, раз уж вы стали владельцем ручной дисковой пилы, вы планируете ей работать? Не начать ли вам с изготовления стола своими руками для циркулярной пилы, который поможет превратить ДП в полноценный станок? В итоге получите опыт, удовлетворение от проделанной работы и, наконец, нужный результат.
Если у вас есть старый стол (обеденный, кухонный, письменный), то из него получится прекрасная станина. Но может случиться, что такого под рукой в нужное время не окажется, поэтому вам наверняка пригодятся советы, как сделать стол своими руками для своей ДП.
Для рабочей поверхности будущего станка идеально подойдет так называемая финская фанера. Этот материал ламинирован (хорошее скольжение заготовок при пилении), достаточно толст (выдержит большую массу), влагостоек (полезное качество для хранения вне помещения) и в то же время не лишен такого качества древесины, как легкость обработки.
Пример стола для циркулярки.
Можете использовать для изготовления стола своими руками и простую фанеру толщиной в 20 мм, только ее придется обработать специальными составами и покрасить. Еще лучше будет накрыть стол листом стали или текстолита.
Для изготовления царг подойдут любые доски не менее 40 мм толщиной, а ножки можно сделать из деревянных брусков, стальных уголков или профильных труб, но лучше всего подойдут доски 100х50 мм
Нужно предупредить, пока вы не приступили к работе, что готовый стол для циркулярки уменьшит глубину реза у дисковой пилы как раз на толщину крышки, но если ваша ДП оснащена диском большого диаметра, то на рабочих характеристиках нового станка это обстоятельство скажется мало.
Изготовление крышки и боковин
Делая стол своими руками, учтите, что длина и ширина его рабочей поверхности должны быть достаточны, чтобы заготовка всей плоскостью могла лечь на крышку стола. От этого во многом зависит точность ее обработки. Можно добавить, что к широкому столу снизу можно прикрепить еще и электрорубанок и лобзик. Тогда уже получится многофункциональный станок.
Сборка передней части стола.
Вырежьте из фанеры прямоугольный лист необходимого размера и обработайте его края. На будущей внутренней части столешницы нанесите разметку под крепление. Можете прислонить к поверхности подошву циркулярки и обвести ее карандашом, а пильным диском сделайте в столешнице прорезь. Если ваша ДП будет применяться для распила заготовок под различными углами, то прорезь должна расширяться к верхней части стола.
Можно забрать у стола несколько миллиметров толщины, чтобы постараться приблизиться к глубине пропила, предусмотренной паспортом вашей ДП. Сделайте для подошвы небольшое углубление фрезером. Конечно, не злоупотребляйте этой возможностью (глубины в 10 мм вполне хватит).
Теперь настала пора сделать царги (боковые доски под столешницей), они усилят конструкцию и обеспечат надежное крепление ножек. К тому же на царге можно будет разместить фурнитуру для включения и отключения инструмента. Боковины будут располагаться в 5-10 см от краев столешницы. Учитывая это, отрежьте 4 доски. Соберите их в коробку и скрепите ее саморезами (по 2 крепежа на каждый край).
Столярным клеем обмажьте грани, которые будут прилегать к крышке, и столешницу, приложите коробку к ней и зафиксируйте царги вместе с крышкой струбцинами. Не снимая их, ввинтите саморезы через рабочую поверхность в боковины. Не забудьте, что головки крепежа должны быть заподлицо с поверхностью стола, поэтому перед вкручиванием саморезов просверлите отверстия и раззенкуйте их.
Ножки для стола
Изготовление стола своими руками для ДП не закончилось. Теперь к ему необходимо приделать ножки. Рассчитывайте их высоту так, чтобы вам было в дальнейшем удобно работать. Ножки крепятся к царгам с наружной стороны и стягиваются с ними винтами, болтами или резьбовыми шпильками. Головки винтов и болтов, а также гайки должны быть отделены от древесины шайбами.
Даже если вы считаете, что надежно закрепили ножки, все равно им необходимо обеспечить дополнительную жесткость, ведь на сделанный стол своими руками будут действовать несколько иные нагрузки, чем на журнальный столик.
К ножкам из профиля или уголка распорки придется приваривать, а для усиления опор из досок подойдут бруски 40х40 мм или 50х50 мм.
Необходимые дополнения
Чтобы не упустить ни одной детали при изготовлении стола своими руками, следует знать об ограничительной или регулирующей планке. На некоторых моделях переносных ДП она есть, но ее хода не хватает для работы с широкими заготовками.
Стол циркулярного станка: 1 — фанерная перемычка; 2 — стальная пластина; 3 — вкладыш; 4 — пильный диск; 5 — шурупы; 6 — винты с потайной головкой; 7 — доска станины.
Длина планки должна соответствовать длине стола. Она может двигаться по направляющим с обеих сторон крышки или крепиться струбцинами. В поверхности стола можно сделать 2 перпендикулярные пильному диску прорези, через которые ограничительная планка будет крепиться на том или ином расстоянии от диска. Ограничитель можно сделать из бруска, металлического уголка или профильной трубы.
Осталось сделать для нового станка новый блок включения. Это довольно простая работа. На одной из царг устанавливается керамическая розетка, куда будет подключена ДП. Кнопка пилы фиксируется во включенном состоянии (не ломайте ее, а сделайте простой фиксатор из полоски стали или алюминия, обмотайте кнопку с рукояткой изолентой). На проводе, идущем от розетки на царге к сети, установите любое выключающее устройство, соответствующее мощности энергопотребления дисковой пилы. Закрепите его на боковине в удобном для вас месте.
.
