Циркулярная пила стационарная своими руками: инструкция по изготовлению

Иметь у себя в мастерской небольшую, но функциональную циркульную пилу желают очень многие начинающие мастера. Купить станок заводского производства можно, но обойдется он довольно дорого. Таким путем идут профессиональные столяры, у которых есть прямая материальная зависимость финансового состояния от производительности труда. Вложенные средства быстро окупаются и приносят прямые прибыли.

Циркулярная пила стационарная своими руками

У любителей есть неплохой выход из сложившегося положения – сделать циркулярный станок самостоятельно теми инструментами, которые присутствуют у большинства мастеров. Но перед началом производства работ рекомендуется ознакомиться с существующими инженерными решениями и особенностями работы оборудования.

Содержание статьи

Особенности циркулярной пилы
Варианты конструкции
Преимущества переносной пилы
- Видео — Как выбрать циркулярную пилу
Пошаговая инструкция по изготовлению станка
- Видео — Простой распиловочный станок
- Видео — Стол для циркулярной пилы
- Изготовление боковых упоров стола и приспособлений для распиливания
- Видео — Самодельный упор для циркулярки
- Изготовление каретки
- Видео — Каретка для циркулярки

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах. Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.
Циркулярная пила — эффективный и функциональный инструмент для распиливания самых различных материалов
Прочность всех узлов. Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила. На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.
Качество работы также зависит от выбранного диска для циркулярной пилы
Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.
Дисковая пила Makita 5017 RKB оборудована пластиковым контейнером для сбора опилок и эффективной системой пылеотвода

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Варианты конструкции

Теперь необходимо немного ознакомиться с возможными конструктивными решениями.

Тип циркулярной пилы	Краткое описание технических особенностей и эксплуатационные характеристики

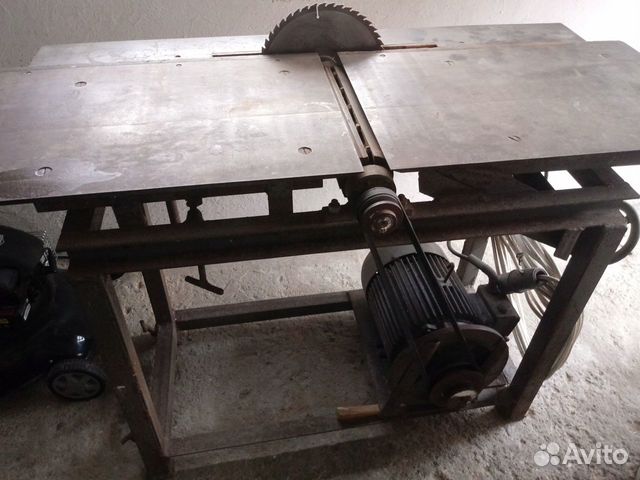

С асинхронным электрическим двигателем	Однофазные двигатели нужно покупать в специализированных магазинах, дополнительно необходимо иметь вал на подшипниках. Это самая сложная для изготовления и дорогая по цене циркулярная пила. Если точно подсчитать все затраты, включая стоимость материалов на изготовление стола и потерянное время, то экономически целесообразнее купить готовый станок для домашнего пользования. Кроме того, полное изготовление прочной металлической станины пилы со всеми регулировочными приспособлениями в домашних условиях невозможно, придется обращаться в механические мастерки для точения и фрезерования некоторых деталей. Начинающим мастерам не рекомендуется использовать этот вариант циркулярной пилы.
Двигатель от стиральной машины	Такие решения предлагают пожилые столяры, они еще помнят стиральные машины с мощными двигателями. В те временная никто не экономил электрическую энергию, мощность всегда устанавливалась со значительным запасом. Сегодня ситуация изменилась, на стиральных машинах монтируются маломощные экономичные двигатели. Делать на их основании станок, который в состоянии распиливать лишь фанеру толщиной в несколько миллиметров, нет никакого смысла.
Для привода приспособить угловую шлифовальную машинку	Крайне нежелательный вариант по нескольким причинам. ● Во-первых, рекомендованная скорость вращения вала циркулярной пилы не более 2–3 тыс. об. в минуту, а болгарка дает 9–11 тыс. об. Материал изготовления зубьев, углы заточки, величина развода и прочие очень важные параметры дисковых пил рассчитываются исходя из этого параметра. Категорически запрещается использовать их на таких больших оборотах. ● Во-вторых, мощность болгарки примерно 1 кВт, что очень мало для стационарной циркулярки, она не сможет распиливать толстые доски. А для резания только одних реек делать опасный для жизни стационарный станок нецелесообразно.

Вывод. Для непрофессионального мастера самым оптимальным вариантом изготовления стационарной циркулярки следует считать использование в качестве привода переносной дисковой пилы.

Преимущества переносной пилы Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам.

Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Видео — Как выбрать циркулярную пилу

Пошаговая инструкция по изготовлению станка

Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника. Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.

Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже.

Шаг 1. Сделайте раскрой материала для столешницы.

Раскрой материала для столешницы

Конкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок.

Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной.

Закрепленная рейкаОтпиливание ДСП

У нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей.

Замер расстояния для отпиливания ДСППроцесс отпиливанияТри части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материалов

Шаг 2. Положите пилу на центральную часть стола и шилом обведите контур металлической площадки.

Разметка

Шаг 3. По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке.

Высверливание отверстий

Шаг 4. Электрическим лобзиком аккуратно вырежьте проем для пилы.

Вырезание проема для пилы лобзиком

Используя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его.

Разметка вкладышаВырезание вкладыша

Есть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу.

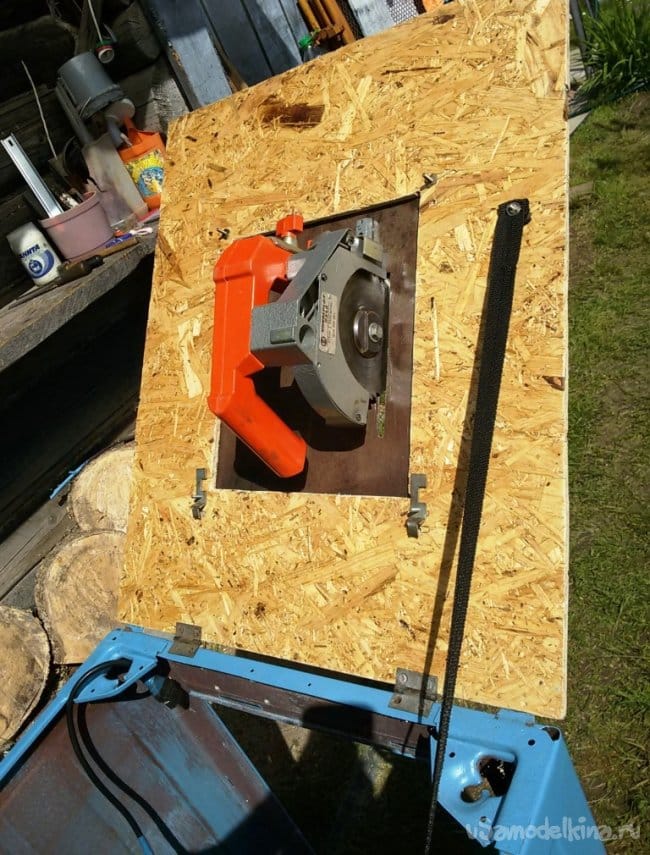

Шаг 5. Закрепите на столике пилу. Приспосабливайте для этого различные подручные материалы, подбирайте их по длине и толщине.

Пилу нужно закрепитьФото пилы на столешнице

Важно. Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины.

Закрепите пилу с обратной стороны стола.

Пила закреплена бруском и металлической пластинойВид снизу

Шаг 6. Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами.

Разметка вкладышаИспользуемые для крепления метизы

Деталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы.

Закрепленный вкладыш

Шаг 7. Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются.

Шаг 8. Проверьте ход деревянных реек. Если они в некоторых местах клинят, то надо найти причину и устранить ее. Рейки должны скользить свободно, но без шатаний.

Проверка хода реек

Практический совет. Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается.

Пример стола для циркулярной пилы, установлены металлические профили

Купить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза.

Шаг 9. К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек.

Испытайте работоспособность станка. Временно установите его на ровную поверхность, включите в сеть и распилите несколько досок.

Выключатель для удобства включения пилы

Сразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме. Все в норме – продолжайте сборку оборудования.

Видео — Простой распиловочный станок

Видео — Стол для циркулярной пилы

Изготовление боковых упоров стола и приспособлений для распиливания

После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.

Шаг 1. Подготовьте заготовки для боковин.

Практический совет. Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.

После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.

Шаг 2. Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.

Шаг 3. В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.

Интересный факт. Вы никогда не интересовались, почему все старые станки имеют литую тяжелую станину? В те времена отечественная промышленность не могла изготавливать точные детали для высокооборотных механизмов, из-за этого во время их работы неизбежно появлялись биения. Тяжелая станина гасила вибрации – повышалось качество обработки. Это мы к тому, какое большое значение имеет качество всех элементов циркулярки.

Шаг 4. Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.

Приспособление для подачи распиливаемых материаловБоковой упор стола

Видео — Самодельный упор для циркулярки

Изготовление каретки Схема каретки

Делается она из полочки ДСП толщиной 16 мм.

Шаг 1. Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.

Шаг 2. Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой. Работайте очень осторожно, проверяйте ход, не снимите лишний материал.

Шаг 3. Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.

Шаг 4. Пропилите отверстие для пилы. Делается это в несколько этапов.

Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
Аккуратно сделайте отверстие по всей длине каретки.
Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.

Шаг 5. Установите параллельный пиле упор, убедитесь в его работоспособности.

Каретка для настольной циркуляркиВид спереди. Для удобства перемещения каретка оборудована ручкой

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.

Как ровно распилить доску вдоль и поперек

Видео — Каретка для циркулярки

Стационарная циркулярная пила намного увеличивает производительность труда и повышает его безопасность. Такой станок должен быть у каждого начинающего мастера, сделать его можно с использованием минимального набора инструментов. Мы рассказали лишь об одном варианте изготовления пилы, но существует много других не менее интересных решений. Как изготовлять различные виды столов для циркулярной пилы можно прочитать на страницах нашего сайта.

Пила циркулярная стационарная сделать самому своими руками: чертежи, фото, размеры

Циркуляционные пилы стационарного типа на рынке стоят довольно дорого. Однако при желании модель можно сделать своими руками. Для этого потребуется стандартный набор инструментов. Для установки рамы применяется сварочный аппарат. Чтобы зафиксировать пильное полотно, потребуется дрель. Перед сборкой устройства следует учитывать, что по конструкции циркуляционные пилы могут сильно отличаться.

Модель из ручной пилы

Циркулярная пила (стационарная) своими руками из ручной пилы делается довольно просто. В первую очередь потребуется собрать стол. Для этого используются металлические профили. Концы заготовок соединяются при помощи сварочного инвертора. Непосредственно пильное полотно крепится на держателе. Простая стационарная циркулярная пила из ручной своими руками собирается со шкифтом небольшой ширины.

В некоторых случаях применяется кожух для защиты устройства. Суппорт для циркуляционной пилы часто применяется реечного типа. Модификации с кулачковыми пинолями встречаются очень редко. Коллекторные двигатели устанавливаются с мощностью от 3,3 кВт. В данном случае платформу целесообразнее изготовить из стального листа.

Устройства из стиральной машины

Собирается циркулярная пила (стационарная) своими руками из стиральной машины довольно просто. С этой целью берется мотор. Пильный диск рекомендуется подбирать диаметром до 30 см. Шкифт используется с коленчатой передачей. Многие эксперты советуют направляющие устанавливать длиною до 33 см. Рабочая пластина ставится на переднюю часть рамы. Механизм подачи в данном случае можно не устанавливать. С целью закрепления рамы применяется металлический уголок. Фланец чаще всего устанавливается за суппортом. В конце работы важно зафиксировать маховик.

Модификации с одним упором

Очень часто специалистами собирается циркулярная пила своими руками. Чертежи по конструкциям с одним упором можно найти самые разнообразные. Многие из них предполагают использование кулачковых люнетов. Эксперты в первую очередь рекомендуют начать сборку с рамы. Ножки в данном случае можно сделать из деревянных брусков.

После установки рабочей плиты ставятся направляющие. Над ними необходимо закрепить горизонтальный вал. На краю платформы приделывается уголок, а кожух в конструкции используется редко. Также встречается много моделей с приводным люнетом. Они отличаются большими габаритами. Подшипниковый ряд, как правило, устанавливается над рабочей пластиной. В некоторых случаях опора приваривается возле штифта.

Модели с несколькими упорами

С несколькими упорами довольно сложно собирается циркулярная пила своими руками. Чертежи модификации указывают на необходимость использования направляющего штифта. Начинается сборка модели с заготовки рамы. Для этого профили подбираются с нержавеющей стали. Также важно отметить, что стойки можно зафиксировать при помощи сварочного инвертора.

Рабочие пластины устанавливаются в последнюю очередь. Иногда циркулярная пила (стационарная) своими руками делается с коллекторным мотором на 3 кВт. Для регулировки положения люнета применяется маховик. Станина в данном случае должна фиксироваться на стойках. Для смены положения платформы используется суппорт.

Чертежи устройства с коленчатым храповиком

Делается с коленчатым храповиком циркулярная пила стационарная своими руками (фото показано ниже) при помощи реечного суппорта. В некоторых случаях используется механизм подачи. В первую очередь при сборке важно заняться установкой нижней рамы. Для этого подбираются два профиля из нержавеющей стали. Чтобы установить подшипниковый ряд, потребуется сварочный инвертор.

Также он используется для соединения направляющих рабочего стола. Шкифт устанавливается только с поперечиной. На краю стола припаивается металлический уголок. На этом этапе сборки важно рассчитать расстояние до пильного диска. В среднем оно составляет 22 см. С целью защиты рук используется деревянное ограждение. Направляющие важно фиксировать за стойкой. Люнет чаще всего устанавливается за фланцем. Чтобы маховик вращался свободно, потребуется не большая подкладка. Фиксируется она за направляющими.

Также важно отметить, что очень часто встречаются модификации без суппорта. Штифты у них применяются с коробками передач. С целью защиты рук устанавливается небольшой щиток. Станина чаще всего используется с заточенными концами. Люнет в конструкции фиксируется на платформе. Если рассматривать простые модели, то направляющие можно использовать из дерева. Коллекторный мотор применяется как на 3, так и на 5 кВт. Заканчивается работа по сборке пилы установкой упоров.

Размеры пил с двумя люнетами

С двумя люнетами очень просто собирается циркулярная пила (стационарная) своими руками. Размеры стола в данном случае зависят от диаметра пильного диска. Ширина платформы, как правило, не превышает 35 см. С целью сборки модификации в первую очередь ставится станина. Металлические профили подбираются на 3,4 см. Штифты в основном устанавливаются за люнетами.

В некоторых случаях станины ставятся на два упора. Пиноль используется с червячным механизмом. Если рассматривать крупногабаритные модификации, то у них применяются широкие стойки. Также важно отметить, что нижний блок целесообразнее устанавливать на 56 см. С целью регулировки люнета применяется поворотный маховик. Непосредственно пильный диск ставится за суппортом.

Модификации серии TS 820

Сделать пилу указанной серии можно самостоятельно. С этой целью рама устанавливается шириною в 34 см. Уголок для упора проще всего сделать из металлического профиля. Подшипниковый ряд крепится к стойке на винтах. Многие эксперты советуют люнет устанавливать в последнюю очередь. Направляющие для пилы подбираются на 34 см.

Подручник проще всего сделать из широкого бруска. Коллекторный мотор на пилу ставится с мощностью в 3 кВт. Коробка передач крепится к стойке на платформе. Пильный диск фиксируется с ведущим валом. Суппорт для нормальной работы модификации следует жестко закрепить. С целью защиты рук можно использовать заграждения.

Как сделать модель типа TS 825

При наличии инструментов легко делается данная циркулярная пила стационарная своими руками. Чертежи по указанной конструкции можно найти самые разнообразные. Однако наиболее распространенными считаются схемы на два люнета. Подшипниковый ряд в данном случае устанавливается за поперечиной. Коллекторный двигатель подбирается не большой мощности. Шкифт следует устанавливать в центральной части рабочей платформы.

Механизм подачи в данном случае не потребуется. С целью фиксации пластины применяется металлический уголок. Направляющие для пилы используются небольшой высоты. Для свободного передвижения люнета применяется маховик с поворотным механизмом. Нижний блок должен быть хорошо защищен. Также важно особое внимание уделить установке станины. Ножки для конструкции можно сделать из обычных брусков. Непосредственно пильный диск ставится возле центральной стойки.

Сборка устройства серии GKS 190

Данная пила циркулярная (стационарная) своими руками собирается только при помощи коллекторного мотора на 4 кВт. Подшипниковый ряд можно установить за стойкой. С этой целью используется небольшой маховик. Также важно отметить, что шкифт разрешается использовать на 5,6 см. Коробка передач чаще всего устанавливается за люнетом. Все это необходимо для свободного вращения вала. Станину в данном случае проще всего сделать из брусков. Стойки целесообразнее подбирать небольшой ширины.

Фланец, как правило, устанавливается на краю платформы. В данном случае ведущий вал не должен соприкасаться с направляющими. Ограждающая лента монтируется чаще всего за передней стойкой. Ширина платформы не должна превышать 68 см. Щиток проще всего установить на винтах. Однако от коробки передач он должен находиться на безопасном расстоянии. Особое внимание следует уделить нижним опорам. Для увеличения стабилизации рекомендуется использовать только широкие профили. Высота суппорта в данном случае не должна превышать 30 см.

Модификации серии GKS 156

Данная пила циркулярная (стационарная) своими руками собирается тяжело. В первую очередь важно отметить, что мотор потребуется на 4 кВт. Многие эксперты в данном случае советуют использовать только стальные направляющие. Устанавливать их следует за передней стойкой. Подручник чаще всего делается из бруска. Также важно отметить, что для конструкции потребуется широкий упор.

Щиток целесообразнее устанавливать возле задней опоры. Подшипниковый ряд монтируется вместе со стойкой. На этом этапе работы важно рассчитать точное расстояние до пильного диска. Минимальный зазор допускается в 3 см. Станина чаще всего применяется на четыре ножки. С целью установки направляющих используется сварочный инвертор. Нижний блок монтируется под коробкой передач. Люнет важно надежно зафиксировать, а храповик в данном случае не потребуется.

Как сделать модель типа GKS 144

Указанная пила циркулярная (стационарная) своими руками собирается на моторе с мощностью 2,2 кВт, а станина подбирается на 40 см. Подшипниковый ряд фиксируется в передней части стойки. Направляющие проще всего использовать небольшой ширины. Также важно отметить, что для сборки устройства потребуется один маховик. Крепиться он обязан в поворотном механизме. Щиток целесообразнее сделать из стального листа. Кожух в данном случае не потребуется. Непосредственно ножки можно установить за уголком. Люнет для пилы подбирается не большой ширины. Несущая плита фиксируется в последнюю очередь.

Сборка устройства серии K-CS 1300

Указанная пила циркулярная (стационарная) своими руками собирается довольно просто. Станина для модели используется на 34 см. При этом подшипниковый ряд устанавливается за стойкой. Непосредственно пильный диск ставится после фиксации направляющих. Особое внимание следует уделить коллекторному мотору. В данном случае его мощность обязана составлять как минимум 4 кВт.

Фланец применяется со стальной накладкой. Подручник целесообразнее устанавливать за передней стойкой. С этой целью проделывается два отверстия на рабочей платформе. Люнет важно зафиксировать возле мотора. Ограждение для пильного диска устанавливать не требуется. Нижний блок следует сразу подбиратьне большой высоты. Суппорт целесообразнее использовать с роликовым механизмом.

Модификации серии K-CS 1325

Устройства указанной серии собираются при помощи коллекторных двигателей на 3 кВт. Если верить специалистам, то подручники лучше применять из дерева. Также важно отметить, что суппорт следует устанавливать поверх рабочей заготовки. Храповик в данном случае на пилу не устанавливается. Коробка передач используется с одним кронштейном.

КАК СДЕЛАТЬ СВОИМИ РУКАМИ САМОРАЗМЕРНЫЙ СТАЦИОНАРНЫЙ КРУГЛЫЙ | Своими руками

Содержание ✓

✓ Напоследок еще несколько рекомендаций по работе с электрической циркулярной пилой.
✓ ЦИРКУЛЯРНАЯ ПИЛА СВОИМИ РУКАМИ – ИДЕИ, ОБЗОРЫ И КОНСТРУКЦИИ
✓ ЦИРКУЛЯРНАЯ ПИЛА СВОИМИ РУКАМИ – ВИДЕО 1 И 2

В одной из записей мы уже упоминали, как выбрать и купить дисковую пилу (циркулярную пилу). Теперь поговорим о том, как превратить его в необходимый каждому мастеру стационарный инструмент – самоделку. Всего описано чертежи и схемы изготовления дисковых пил вы найдете по ссылке Посмотреть альбом.

Без хорошего электроинструмента сложно построить современный дом. В то же время инструмент является лишь бесполезной игрушкой, если к нему не приложены умелые руки мастера.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Электрическая циркулярная пила – чрезвычайно полезный инструмент для нужд дачного строительства. Распил пиломатериалов разного сечения под любым углом, раскрой листов фанеры или ДВП – работа, традиционно выполняемая вращающимся пильным полотном. Но это еще не все, что может быть “круговым” – универсальный инструмент, на мой взгляд.

Для меня, например, Циркулярная пила – незаменимый помощник при выполнении практически всех работ, где требуется подбор древесины. Шпоночные пазы для сращивания досок в щиты, пазы для сочленений посередине или «сквороднем», фальцы при изготовлении всевозможных рам, оконных и дверных коробок – это и многое другое легко выпилить, имея под рукой такой замечательный инструмент, как электрическая циркулярная пила. Может работать как в ручном режиме, так и в стационарном режиме. Однако и в том, и в другом случае целесообразно использовать разное, облегчающее работу оборудование.

Итак. например, самое простое приспособление, позволяющее легко и быстро подпилить кромку необрезной или просто неровной доски, — это упорная планка. В качестве последнего использую либо хорошо обрезанную деревянную рейку, либо кусок алюминиевого уголка. Креплю брус к доске струбцинами (или гвоздями, вбивая их в заранее просверленные отверстия), учитывая расстояние от пильного диска до края опорной плиты (рис. 1). Работать со стопором предельно просто – к этому приспособлению прижимается правый край опорной пластины инструмента и я делаю рез, который получается исключительно ровным.

Одинаково полезно использовать стопорную планку и при вязании дверных блоков (рис. 2). Пильный диск в этом случае устанавливается под нужным углом к плоскости опорной плиты «Циркулярки», и к доскам щита прибивается жесткий брусок. Сначала прорежьте на заданную глубину краевые пропилы, а затем, для упрощения работы по выбору паза, сделайте между ними еще пару пропилов (рис. 3). Ключи вырезаются из доски, не меняя угол наклона пильного диска, но увеличивая его производительность.

Аналогично можно выбрать пазы для соединения элементов конструкции в «поддоне» или посередине (см. рис. 3).

Все же он намного мощнее Циркулярная пила … Для того, чтобы превратить ручной инструмент в пилу, вам нужно будет построить специальный стол. Это нетрудно сделать. Например, в качестве каркаса можно использовать простейшие деревянные (или металлические) козелки, соединенные двумя кусками толстых (40…50 мм) досок (рис. 4). К этому основанию сверху крепится стол (рис. 5). Его можно собрать из двух прямоугольных стальных пластин шириной 150…200 мм и толщиной 4 мм. Последние соединяются с перемычками из толстой (20….25 мм) фанеры с помощью шурупов. Оптимальный зазор между частями стола 10…12 мм. При этом крайне важно добиться строгой параллельности внутренних краев пластин. Инструмент крепится к столу снизу так, чтобы пильное полотно находилось ровно посередине зазора между пластинами и было параллельно ему. В этом положении пила крепится к столу через отверстия, предварительно просверленные в пластинах и в опорной плите.

Чтобы поверхность стола была гладкой, отверстия в опорной плите с лицевой стороны раскатаны, и вся сборка стянута шурупами с головками впонои. Собранный стол прикручивается к раме винтами или винтами с гайками, а в зазор между пластинами вставляется вкладыш с прорезью под пильный диск (см. рис. 5). Машина почти готова к работе. Жесткая пила пилой в стационарном режиме крепится струбцинами к столу.

Использование такого распиловочный станок , можно не только распиливать доску на бруски. Простой операцией становится, например, подготовка каркасных балок. Для этого достаточно сделать в заготовке два надреза под прямым углом друг к другу – и сгиб готов. Помимо прочего, штапики формируются в необходимом количестве. Таким же образом вырезаются фальцы в брусках для дверных коробок. Отличие здесь только в том, что глубокий (на толщину дверного полотна) пропил производится при наклоне пильного диска на небольшой (3…5 ⁰ ) угол, обеспечивающий плотное прилегание жалюзи.

Собрать столярную доску на вставных стеллажах – и эта работа по плечу нашему станку. Для этого в торцах сопрягаемых досок вырезаются пазы необходимой глубины. В качестве «вставок» можно использовать полоски фанеры, ширина которых несколько меньше общей глубины пазов бортов.

Полезным приспособлением к «пильному станку» может стать каретка, с , которая значительно упрощает такие работы, как резка заготовок и распил их «в лицо» (под углом 45°). Устройство предельно простое. К листу фанеры на клей и саморезы крепят направляющие планки, расстояние между которыми соответствует ширине стола и станка (рис. 6). Таким же образом фиксируются верхние края сверху.

Каретка ставится на стол и при работе станка подается по направляющим к диску, делая сквозной разрез всего устройства. Благодаря тому, что кромки значительно превышают выход пильного диска, каретка сохраняет достаточную жесткость.

Заготовки прокалывают, прижимая их к упорному бордюру и перемещая каретку вдоль стола.

Для подготовки соединения используйте разъемную планку, устанавливаемую под углом 45° к краю. Заготовка прижимается к ней по мере движения каретки по столу.

Напоследок еще несколько рекомендаций по работе с электрической циркулярной пилой.

Внимательно изучить правила безопасной работы с инструментом, изложенные в инструкции по его эксплуатации.
Перед началом работы циркулярной пилой в ручном режиме убедитесь, что правый край опорной пластины инструмента плоскости пильного диска параллелен.
При использовании пильных дисков с твердосплавными прихватками на зубьях следует периодически очищать их от налипшей смолы и пыли. Вы можете сделать это либо механически, либо с помощью растворителей.
При резке пиломатериала всегда используйте подкладки, располагая их так, чтобы пильный диск не зацеплял (рис. 7). Этим вы убережете себя и дорогой инструмент от неприятностей.
Защитите электрический шнур от возможного попадания в рабочую зону пилы, используя различные скобы, крюки и захваты.
При работе пилы в стационарном режиме используйте толкатель (рис. 8), который позволяет прижимать и подавать заготовку к полотну пилы. Особенно это необходимо для обработки коротких и тонких заготовок.
Уменьшить трение заготовки о плоскости опорной пластины и направляющей шины можно, протирая их поверхность парафином или воском.

Циркулярная Быстрая своими руками, Сборка настольной пилы

Посмотреть это видео на YouTube

ЦИРКУЛЯРНАЯ СВОИМИ РУКАМИ – ИДЕИ, ОТЗЫВЫ И КОНСТРУКЦИИ

МИНИ ЦИРКУЛЯРНАЯ СВОИМИ РУКАМИ

2 ДАВНО работаю по дереву.

Часто приходится распиливать заготовки на мелкие детали. На громоздкой стационарной пиле это неудобно, поэтому я сделал уменьшенную версию этой конструкции. Получилась практичная машинка, не занимающая много места в мастерской.

На раму (фото 1 п.1) от деревообрабатывающего станка (при его отсутствии можно сварить аналог нужных размеров из швеллера) прикручен болтами асинхронный фланцевый двигатель (2), который подключается к сети 220 B.

К его валу прикреплен патрон от токарного станка (3) (можно купить в пункте приема металлолома).

В качестве пилы использовал дисковую фрезу небольшого диаметра (фото 2) Для ее зажима в патроне из металлической трубки d 15 мм и длиной 180 мм изготовил хвостовик. Для этого в трубку был запрессован шпиндель от старой болгарки. Наклеил последнюю фрезу и зафиксировал гайкой с прижимным фланцем.

Это важно
Патрон должен быть закреплен строго горизонтально по отношению к станине, так как даже при незначительном отклонении при вращении будет происходить биение, а это может привести к! травмы.
Примечание
Чем мощнее двигатель, тем толще заготовки можно обрабатывать на станке, это необходимо учитывать при выборе двигателя.

Из остатков ламината (можно использовать мебельный щит) собрал столешницу (фото 1 п. 4) Прорезал в ней паз под пилу. К коротким краям получившегося щита прикрутил стойки, которые регулируются по высоте, чтобы можно было выставить необходимую глубину пропила.

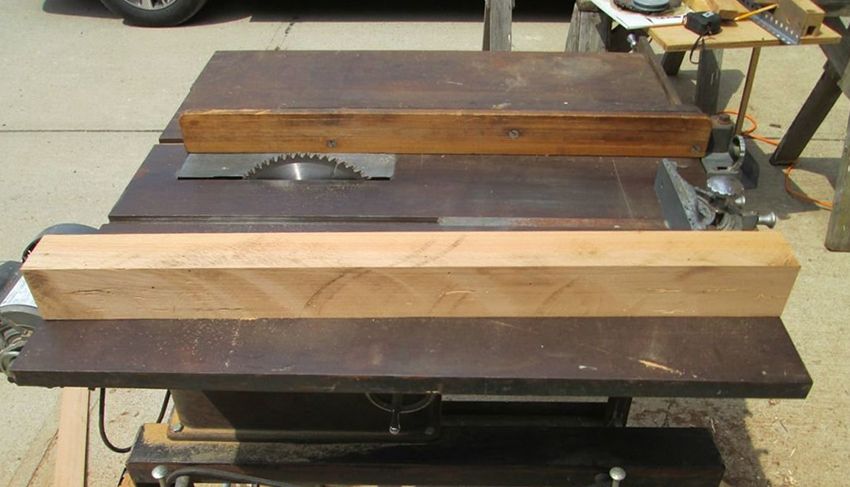

Для получения детали нужной ширины из строганного бруса сечением 50х50 см изготавливается линейка-линейка (5), которую закрепляют на столешнице струбцинами. Мини циркуляр готов.

ГОРИЗОНТАЛЬНАЯ ДИСКОВАЯ ПИЛА СВОИМИ РУКАМИ

Занимаюсь пчеловодством. Каждый год необходимо обновлять рамки для сот. При изготовлении деталей для них нужно вырезать четвертинки и сделать пазы. На обычной циркулярной пиле это выполнять не удобно, поэтому я переделал ее на горизонтальную.

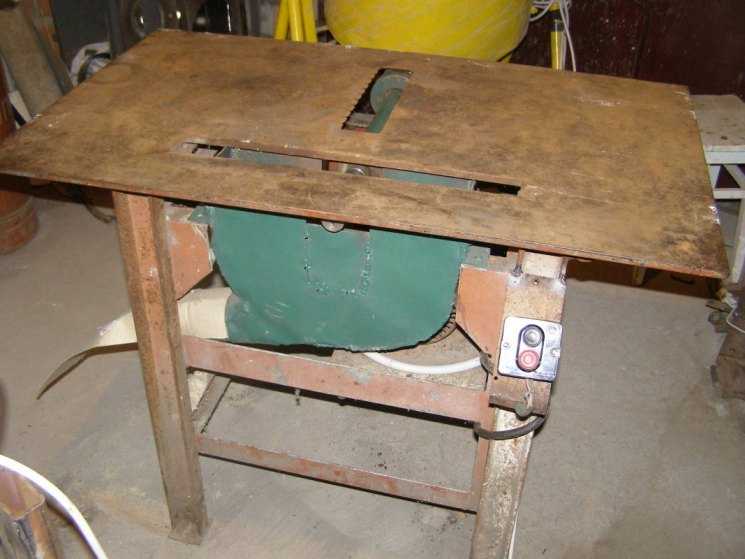

Рама моей пилы была готова, вдобавок к ней снизу был приварен механизм с винтом и передвигающейся по нему кареткой (фото 1).

Для реализации идеи взял асинхронный двигатель на 380 В (можно использовать на 220 В). К нему я прикрутил металлическую пластину толщиной 6 мм. Затем последний был приварен к каретке так, чтобы двигатель находился строго горизонтально к основанию и перпендикулярно столу (фото 2). Двигатель подключается к трехфазному выключателю (фото 3), который в свою очередь подключается через провод с вилкой к сети.

В столе лобзиком вырезал отверстие под вал двигателя. Затем на последней с помощью металлической втулки и гайки закрепил пилу (фото 4).

Циркуляр своими руками

Готовая конструкция была установлена на основу из трех поддонов. Поскольку двигатель крепится к каретке, его можно перемещать вверх и вниз, тем самым регулируя положение пилы над столом, а значит, в доске или бруске можно выбрать четверти и пазы нужного размера.

ДИСКОВАЯ ПИЛА СВОИМИ РУКАМИ – ВИДЕО 1 И 2

Самодельная циркулярная пила своими руками (циркулярная, пильный стол)

Смотреть это видео на YouTube

Циркулярная пила своими руками

Смотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяин!”

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Основы работы с циркулярной пилой. Деревообработка для простых смертных

Циркулярная пила — один из самых полезных ручных электроинструментов, и я думаю, что она должна быть в каждом магазине. Кроме того, это отличный инструмент для работы по дереву, если у вас нет настольной пилы или у вас ограниченное пространство. Поскольку это портативный инструмент, вы можете создавать проекты где угодно… на подъездной дорожке, во внутреннем дворике или даже на балконе. Вот некоторые основы циркулярной пилы, чтобы вы могли начать.

Резка фанеры от руки.

Циркулярная пила похожа на настольную пилу, но вместо подачи пиломатериалов через пилу вы пропускаете пилу через стационарную доску. Однако, в отличие от настольной пилы, циркулярной пилой безопасно делать пропилы от руки, хотя вы получите более ровные пропилы, если будете использовать упор или направляющую.

То, что я рекомендую плотникам выходного дня

Моя 15-амперная пила Ridgid стоит всего 99 долларов. Он имеет прочную основу из магния и точно режет. Настройка наклона проста. Если это кажется немного дорогим, мой 14-амперная пила Ryobi стоит вдвое дешевле. Он хорошо режется, но кажется более тонким. Если мне нужно сделать много точных разрезов, Ridgid справится с этой задачей лучше, но для случайных работ по дому или если вам просто нужна пила для грубого распила листов фанеры, Ryobi — хороший выбор.

Детали циркулярной пилы

Циркулярная пила имеет две ручки, позволяющие управлять пилой обеими руками. На задней рукоятке есть спусковой крючок, который вы будете удерживать на протяжении всего разреза. Некоторые пилы имеют кнопку безопасности, которую нужно сначала нажать, чтобы предотвратить случайное включение.

Две ручки на циркулярной пиле помогают контролировать ее движение.

Обычно лезвие находится справа от двигателя, но если вы левша, вы также можете купить пилы для левшей, которые помогут держать лезвие сбоку от вашего тела. Но некоторые правши на самом деле предпочитают иметь лезвие слева, где его лучше видно.

Опорная плита пилы ровно прилегает к поверхности дерева и удерживает диск под постоянным углом к дереву, обычно 90 градусов.

Некоторые пилы имеют алюминиевые опорные плиты, которые легче и дешевле, но если вы планируете использовать пилу чаще, чем время от времени, вы получите лучшие результаты со стальной или магниевой основой.

Эта пила Ridgid имеет опорную плиту из магниевого сплава.

Основание наклоняется для резки под углом. У этой пилы есть датчик для установки нужного угла и положительные упоры на 45 градусов и 90 градусов.

Наклон опорной плиты для косых резов.

Вы можете регулировать пилу вверх и вниз, чтобы делать более глубокие или мелкие пропилы.

Регулировка глубины резания.

Все пилы имеют защитный кожух. Он убирается автоматически, когда вы начинаете резать. Иногда вам может потребоваться вручную втянуть его с помощью этого рычага. Вы можете использовать это для выполнения погружных разрезов. Иногда мне приходится немного втягивать его, чтобы начать работу при резке очень тонкого материала или резке со скосом. Но по большей части просто позвольте ему делать свою работу!

Втягивание защитного кожуха.

Размеры

Циркулярные пилы бывают различных размеров для различных целей. Самый распространенный размер 9.0013 Пила 7 ¼ дюйма , что означает, что она использует лезвия 7 ¼ дюйма. Именно этот размер я рекомендую для работ по дереву и других работ по дому.

Вы можете приобрести пилы с питанием от аккумулятора или от сети. Я никогда не пользовался перезаряжаемыми, но слышал, что они очень хорошо работают. Если вам не нужно резать много пиломатериалов, это, вероятно, намного проще, чем возиться с удлинителем, но сетевые пилы дешевле.

Диски

Новая циркулярная пила, скорее всего, будет оснащена комбинированным или универсальным диском. У этого 24 зуба, и я использую его практически для всего. Обычно это все, что вам нужно. Если при поперечной резке или резке фанеры возникают осколки или шероховатости кромок, более мелкие зубья для поперечной резки или фанерное полотно с числом зубьев до 140 могут дать лучшие результаты.

Диски с большим количеством зубьев помогут вам получить более чистый пропил в фанере

Каждая пила имеет свою уникальную систему смены дисков, но все они похожи. Просто сверьтесь с руководством пользователя. Конечно, сначала отключите пилу. У этой пилы Ridgid есть шестигранный ключ, который хранится в ручке, поэтому вам не нужно искать гаечный ключ, когда вы хотите заменить лезвие, хотя вы можете использовать гаечный ключ, если хотите. У пилы будет какая-то кнопка или рычаг, чтобы зафиксировать шпиндель на месте. Нажмите на него и удерживайте на месте, пока вы ослабляете гайку или болт.

Важное замечание: некоторые пилы имеют обратную резьбу! (Очень неприятно пытаться ослабить гайку только для того, чтобы понять, что вы затягивали ее все время!) Снимите болт и фланец или шайбу и опустите лезвие на место, убедившись, что оно направлено в нужную сторону. Там будут стрелки, напоминающие вам о направлении вращения… лезвие вращается против часовой стрелки и режет при движении вверх. Еще одно напоминание: обычно можно с уверенностью предположить, что производители лезвий захотят, чтобы их логотип был обращен наружу.

Чтобы заменить диск циркулярной пилы, снимите гайку и фланец или шайбу.

Ищите стрелки на новом лезвии, которые напоминают вам о направлении вращения пилы.

Закрепите древесину

Для получения качественных пропилов и предотвращения травм важно, чтобы древесина, которую вы режете, надежно удерживалась на месте. Для этого удобно использовать козлы или пару козлов, особенно при резке досок или небольших кусков фанеры. Просто зажмите заготовку на месте. Лучше не зажимать отрезанный кусок, потому что две половинки могут разрушиться друг на друга, когда вы дойдете до конца. Это может привести к заклиниванию пилы и даже к ее отдаче. Хотя отдача циркулярной пилы не так опасна, как отдача настольной пилы, она может быть очень неприятной и может привести к тому, что пила отклонится к вашему телу. Если ваша пила застревает или отскакивает, отпустите курок и отрегулируйте древесину, чтобы она не защемляла.

Лучше всего зажимать заготовку только с одной стороны. Если обе половинки зажаты, древесина может заклинить.

Проблема с отсутствием поддержки обрезка заключается в том, что из-за его веса древесина может сломаться и расколоться по мере приближения к концу. А пытаться поддерживать обрез другой рукой неудобно и не лучшее решение.

Зажим одной стороной вниз лучше, но отрезанный кусок может быть поврежден без какой-либо поддержки.

Вместо этого я предпочитаю резать большинство деталей на земле, поверх куска пенополистирола. Этот метод обеспечивает поддержку обрезки, обеспечивая более чистый срез и устраняя отдачу. Для больших кусков обычно не нужно зажимать древесину.

Строительная изоляция из пенополистирола представляет собой отличную поверхность для резки.

Выполнение пропилов

Как и настольная пила, циркулярная пила может делать только прямые пропилы. Я рекомендую также иметь электролобзик для выполнения криволинейных разрезов. Не забудьте посмотреть мое видео с основами головоломки, чтобы узнать больше.

Сначала установите глубину пропила, регулируя лезвие по краю доски. Установите его так, чтобы он был чуть глубже толщины дерева, и зафиксируйте его. Обычно имеется шкала, указывающая идеальную настройку для любой толщины древесины, которую вы режете.

Настройте лезвие так, чтобы оно резало немного глубже, чем толщина доски.

Самый простой способ сделать разрезы — это сделать это от руки. Другими словами, нарисуйте линию, где вы хотите разрезать, и следуйте ей. Это удобно для грубых строительных проектов и каркаса, где разрезы не критичны. Иногда я использую резку от руки, разбивая фанеру на более мелкие, более удобные для обработки куски, которые я могу выровнять и очистить на настольной пиле.

Чтобы сделать пропил, приложите переднюю часть базовой пластины к поверхности дерева. На основании есть две выемки, которые говорят вам, где именно лезвие будет резать. Один для обычных 90 градусов, а другой для скосов.

Эти насечки показывают, где находится лезвие со срезом, будь то прямой или косой срез.

Убедитесь, что на вас надеты средства защиты глаз и органов слуха. И не лишним будет надеть пылезащитную маску.

Нажмите на спусковой крючок и начните подавать пилу в дерево после того, как лезвие начнет вращаться. Расположите свое тело сбоку, а не прямо за пилой. Следуйте по линии, используя эту выемку для справки. Также можно посмотреть на лезвие сбоку.

Прижав опорную плиту к дереву, нажмите на спусковой крючок и вставьте пилу в дерево.
