Сталь 20Г2Р / Auremo

Обозначения

НазваниеЗначение
Обозначение ГОСТ кириллица20Г2Р
Обозначение ГОСТ латиница20G2P
Транслит20G2R
По химическим элементам20Mn2B

Описание

Сталь 20Г2Р применяется: для изготовления высокопрочных крепежных изделий методом холодной объемной штамповки.

Примечание

Сталь легированная борсодержащая. Горячекатаный и горячекалиброванный прокат поставляется с нормированием прокаливаемости.

Стандарты

НазваниеКодСтандарты
Сортовой и фасонный прокатВ32TУ 14-1-4486-88, TУ 14-1-5490-2004

Химический состав

СтандартCSPMnCrSiNiFeCuNAlB
TУ 14-1-5490-20040.2-0.25≤0.015≤0.020.9-1.30.15-0.3≤0.17≤0.1Остаток≤0.1≤0.010.02-0.050.002-0.005

Fe – основа.
По ТУ 14-1-5490-2004 химический состав приведен для стали марки 20Г1Р.

Механические характеристики

σB, МПаd5, %y, %HRC
Прокат горячекатаный и горячекалиброванный. Без термической обработки в состоянии поставки
≤620≥25≥55–
Прокат горячекатаный и горячекалиброванный. Нагрев под закалку до 900 °C, выдержка 1 ч., охлаждение в масле с температурой 40-80 °C (время охлаждения 7-8 мин., время переноса образца от печи до закалочного бака не более 5 секунд) + отпуск: нагрев до температуры 450 °C (выдержка 50 мин. без учета времени нагрева), охлаждение на воздухе (твердость HRC в центральной зоне после закалки/после закалки с отпуском)
≤560≥28≥60≥38/28

Описание механических обозначений

НазваниеОписание
σBПредел кратковременной прочности
d5Относительное удлинение после разрыва
yОтносительное сужение
HRCТвёрдость по Роквеллу (индентор алмазный, сфероконический)

20Г2Р – Конструкционная легированная борсодержащая сталь

Характеристика стали марки 20Г2Р

20Г2Р – Конструкционная легированная борсодержащая сталь. Нашла свое применение для изготовления высокопрочных крепежных изделий методом холодной объемной штамповки, производства горячекатанного и горячекалиброванного проката, поставляется с нормированием прокаливаемости.

Расшифровка стали марки 20Г2Р

Расшифровка стали 20Г2Р: обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифра 20 обозначает содержание его около 0,2 процента. Буквы после содержания углерода обозначают долю содержания элементов раскисления стали, в нашем случае Г2 – Марганец до 2%, Р – бор до 1%

Поставка 20Г2Р

Сортовой и фасонный прокат В32TУ 14-1-4486-88, TУ 14-1-5490-2004

Химический состав стали 20Г2Р

СтандартCSPMnCrSi NiCuNAlB
TУ 14-1-5490-20040.2-0.25до 0.015до 0.020.9-1.30.15-0.3до 0.17до 0.1до 0.1до 0.010.02-0.050.002-0.005

Температура критических точек 20Г2Р

Критическая точка Температура
Ac1
Ac3(Acm)
 Ar3(Arcm)
Ar1

Физические свойства стали 20Г2Р

TемператураE 10– 5a 10 6lrCR 10 9
0СМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
20

Сталь 20Г2Р Москва и Московская область

Сталь имеет широкий спектр применения в машиностроении, производственной отрасли, строительстве, судостроении, авиастроении и многих других сферах промышленности. Существует множество марок сталей, большинство из них производятся на заказ, есть марки которые постоянно находятся на складе ввиду регулярного спроса. Компания Ресурс реализует сталь 20Г2Р напрямую от производителя. При постоянном спросе мы готовы предложить взаимовыгодные условия поставки многих марок стали. В том числе и 20Г2Р.

Выгодная цена на марку 20Г2Р определяется минимальной наценкой и отсутствием посредников. Мы несем полную ответственность за поставленный материал и гарантируем качество поставки. Стоимость продукции определяется складскими и логистическими затратами, мы имеем возможность поставки стали напрямую с завода производителя, это дает возможность нашим клиентам вести стабильно свой бизнес.

Купить 20Г2Р, цена в г.Электросталь

Цена на сталь 20Г2Р определяется персонально с каждой организацией, взвешивается потребность и детали сделки, формы оплаты, складирования и логистики. Менеджеры компании Ресурс ведут открытый диалог сопровождая сделку от производства до поставки материала заказчику. Полный контроль дает полную картину заказчику на любом этапе производства и поставки.

Заказ и доставка

Логистика один из основных этапов поставки стали 20Г2Р заказчику. Профессионализм наших менеджеров, работа с ведущими логистическими компаниями России и имея в своем распоряжении свой автопарк, Мы гарантированно в сроки поставляем продукцию в любую точку нашей страны.

Полезная информация от компании Метизник



                   Боросодержащие стали, в том числе сталь марки 20Г2Р, заменители стали марок 35,38ХА, 40Х для изготовления высокопрочных крепежных изделий.

В настоящее время для изготовления высокопрочных крепежных изделий  используется горячекатаный прокат из стали марка 20Г2Р. Химический состав стали 20Г2Р указан в таблице:



Массовая

доля элементов %

НД (поставщик)

ТУ 14-1-5490

(ОАО «ОЭМК»)

ТУ 14-105-695

(ОАО «Северсталь»)

Углерод

0,20-0,25

0,20-0,25

Марганец

0,90-1,30

0,90-1,30

Алюминий

0,020-0,050

0,020-0,050

Бор

0,002-0,005

0,002-0,005

Хром

0,15-0,30

0,15-0,30

Кремний

Не более 0,17

0,07-0,17

Сера

Не более 0,015

Не более 0,015

Фосфор

Не более 0,020

Не более 0,020

Азот

Не более 0,010

Не более 0,011

                    Опыт использования стали марки 20Г2Р  в течение последних 15 лет подтвердил преимущества стали марки 20Г2Р в сравнении со сталью 35:

 -за счет более высокой технологичности при холодной высадке крепежных изделий, обеспечивается снижение уровня дефектов на поверхности изделий:

 -стабильное обеспечение механические свойства заданного класса прочности (8.8, 10.9, 12.9) по Гост 1759.4 при термообработке крепежных изделий:

 -при термообработке болтов на классы прочности8.8 и 10.9 из стали марки 35 стабильно обеспечивается только класс прочности 8.8 для болтов М16.

                     Сталь 20Г2Р за счет микролегирования бором и легирования марганцем обладает повышенной прокаливаемостью и обеспечивает стабильные механические свойства при закалке в воде или масле для изделий диаметром до М27. Закалка в масле снижает количество несоответствий по прямолинейности болтов и других длинномерных стержневых изделий, что заведомо не обеспечивается сталью 35.

       РД 37.012.027-90 «Борсодержащие стали для холодной объемной штамповки» НИИ АТМ (автотранспортного машиностроения),подтверждает преимущества стали марок 20Г2Р и 30Г1Р в сравнении со сталью 35. Кроме того, борсодержащие стали обладают повышенной ударной вязкостью при отрицательных температурах в сравнении с трудно деформируемыми сталями марок 45, 40Х (за последнее время проявилась заинтересованность потребителей в этом показателе).

                            Механические свойства болтов, изготовленных из стали 20Г2Р согласно ГОСТ 1759.4 «Болты, винты и шпильки. Механические свойства и методы испытаний» и РД 37.012.027-90 «Борсодержащие стали для холодной объемной штамповки» приведены в таблице:

Класс

Прочности

НВ

σ

Н/мм2

 δ %

Не менее

KCU МДж/м2

При +200С

При -600С

8.8

250-300

820-1000

17

1,70

1,17

10.9

304-360

1040-1200

12

0,98

0,63

                 Все ведущие заводы, выпускающие высокопрочный крепеж, используют борсодержащие марки стали, в основном сталь 20Г2Р (класс прочности 8.8, 10.9) и сталь 30Г1Р (класс прочности 10.9, 12.9).

 Применение борсодержащих марок стали – современная мировая тенденция (иностранные аналоги: 22В, 28В2 – Германия; 15В22, 10В21 – Япония; 21В3, 20МпВ5). Высокопрочный крепёж, выпускаемый для автомобильной  промышленности, изготавливается только из борсодержащих марок стали.

Высокопрочный крепеж классом прочности 8.8, 10.9

Высокопрочный крепеж при высоких требованиях по выдерживанию больших разрывных усилий, предъявляемых к крепежным соединениям, испытывающим повышенные динамические и статические нагрузки

Высокопрочный крепеж при работе в высокотемпературных режимах


Высокопрочные крепежи находят применения во всех отраслях народного хозяйства, в т.ч. :
Высокопрочные крепежи в агрессивной среде, а также в условиях химического производства
Крепежи при работах в высокотемпературном режиме
Высокопрочные крепежи в механизмах , конструкциях и на иных объектах, которые работают в условиях очень низкой температуры.
Крепежи при высоком требовании по выдерживаниях огромных разрывных усилий, которые предъявляются к метизным соединениям, что испытывают высокие статические и динамические нагрузки
Высокопрочные крепежи при наличии необходимости достичь высочайшей прочности соединений, в т.ч. соединений деталей различных железнодорожных креплений, сельскохозяйственных машин, креплении любых деталей, в мостостроении, соединений кранов, при креплениях каких-либо ограждений автодорогг

Сырье для производства высокопрочных крепежей

Высокопрочные крепежи изготавливаются из стали таких марок как 35, 20Г2Р, 40Х. Наибольшим спросом пользуется сталь марки 20Г2Р.
Калиброванная сталь со специальными отделками поверхностей доставляется диаметрами 14-21 мм в мотках и прутках.
Высокопрочный крепеж изготавливают из стали марок 35, 20Г2Р, 40Х. Чаще других используется сталь марки 20Г2Р.
Сталь калиброванная со специальной отделкой поверхности поставляется диаметром 14-21 мм в прутках и мотках.
Химический состав.Марка стали
C Мn Si Сr S Р N ВВ
20Г2Р 0,17-0,24 0,6-1,3 0,17-0,35 0,25 0,035 0,035 0,012 0,001

Марка стали Нагартованный прокат Термообработанный прокат
Число твердости HB, не более Временное сопротивление H/мм кв.(кгс/мм кв.), не более Относит. удлиннение, % Относит. сужение, %% Временное сопротивление H/мм кв.(кгс/мм кв.), не более Относит. удлиннение, % Относит. сужение, %%
20Г2Р 220 750(76) 18 45 163 540(55) 22 55

Крепеж классом прочности 8.0, 10.0. и А,В,С применяются в машиностроении, приборостроении и строительстве в качестве деталей соединения и имеет ряд преимуществ.

Высокопрочный крепежж изготавливаются следующих размеров:
Высокопрочные болты с шестигранной головкой ГОСТ 7798-70 класс прочности 8.8, 10.9
Аналог DIN 931, ISO 4017 класс прочности 8.8, 10.9. Метрическая резьба.
Поле допуска резьбы: 6g.L/d M66 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27
ключ 10 ключ 13 ключ 17 ключ 19 ключ 22 ключ 24 ключ 27 ключ 30 ключ 32 ключ 36 ключ 41
высокопрочный крепеж 16
высокопрочный крепеж 20
высокопрочный крепеж 25
высокопрочный крепеж 30-35
высокопрочный крепеж 40-55
высокопрочный крепеж 60
высокопрочный крепеж 65-80
высокопрочный крепеж 85-90
высокопрочный крепеж 100-110
высокопрочный крепеж 120
высокопрочный крепеж 130




Сталь калиброванная 06хгр и 20г2р (ТУ 14-1-4486-88) – Сталь калиброванная – Металлопрокат – Товары и цены – МЕТИЗЫ

НАЗНАЧЕНИЕ:
Применяется для изготовления высокопрочных крепёжных изделий методомхолодной объёмной штамповки.

По способу изготовления сталь подразделяется:

  • калиброванная,
  • калиброванная со специальной отделкой поверхности.

Сталь калиброванная и калиброванная со специальной отделкой поверхности поставляется:

  • нагартованной – Н;
  • отожжённой – ТО;
  • после сфероидизирующего отжига – ТС.

Сталь калиброванная и калиброванная со специальной отделкой поверхности поставляется диаметром 14-21 мм в прутках и мотках.

ХИМИЧЕСКИЙ СОСТАВ
Марка стали Массовая доля элементов, %
С Мn Si Сr S Р N В
не более не менее
20Г2Р 0,17-0,24 0,9-1,3 0,17-0,35 0,25 0,035 0,035 0,012 0,001
06ХГР 0,05-0,10 0,9-1,3 0,17-0,35 0,25 0,035 0,035 0,012 0,001
МЕХАНИЧЕСКИЕ СВОЙСТВА КАЛИБРОВАННОГО ПРОКАТА
Марка стали Нагартованный прокат Термообработанный прокат
Число твердости HB, не более Временное сопротивление Н/мм2 (кгс/мм2) не более Относит. удлинение, % Относит. сужение, % Число твердости НВ, не более Временное сопротивление Н/мм2 (кгс/мм2) не более Относит. удлинение, % Относит. сужение, %
не менее не менее
20Г2Р 220 750(76) 18 45 163 540(55) 22 55
О6ХГР 187 590(60) 28 60 – – – –

Прокат калиброванный со специальной отделкой поверхности стали марки 20Г2Р (ТУ 14-1-4486-88)

Назначение: калиброванный прокат применяется для изготовления высокопрочных крепежных изделий методом холодной объемной штамповки.

Калиброванный прокат изготавливается в прутках диаметром 5,0 – 37,0 мм, в мотках – 5,0-21,0 мм, с предельными отклонениями по h21 ГОСТ 7414, с качеством поверхности гр. В ГОСТ 1051-73.

Состояние материала поставки проката – нагартованный (НГ), отожженый (ТО) и после сфероидизирующего отжига (ТС).

Сфероидизирующй отжиг только для калиброванного проката в мотках.

Химический состав

Марка стали Массовая доля элементов, %
Углерод Кремний Марганец Бор Хром Сера Фосфор Азот
не более
20Г2Р 0,17-0 ,24 0,17-0,35 0,90-1,30 не менее 0,001 0,25 0,035 0,012

Механические свойства и твердость проката (калиброванного и калиброванного со специальной отделкой поверхности) в состоянии поставки.

Марка стали Нагартованный калиброванный прокат Термообработанный прокат (ТО, ТС)
Число твердости НВ, не более Временное сопротивление разрыву Н/мм2 (кгс/мм 2) Относит. удлинение, % Относит. сужение, % Число твердости НВ, не более Временное сопротивление разрыву Н/мм2 (кгс/мм 2) Относит. удлинение, % Относит. сужение, %
не менее не менее
20Г2Р 220 750(76) 18 45 163 540(55) 22 55

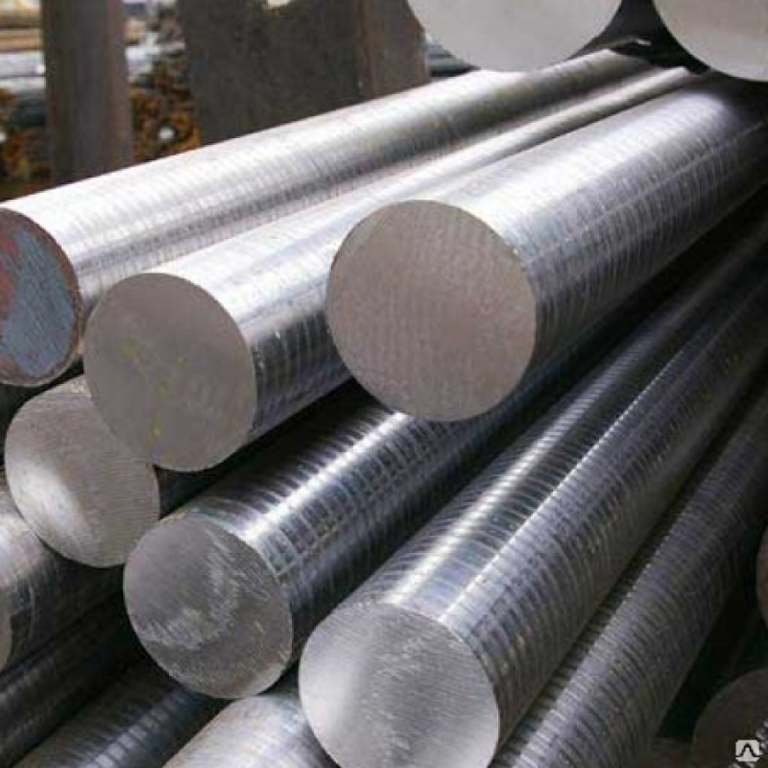

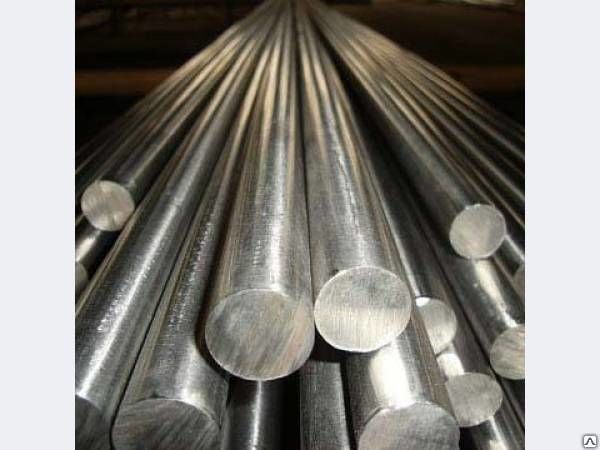

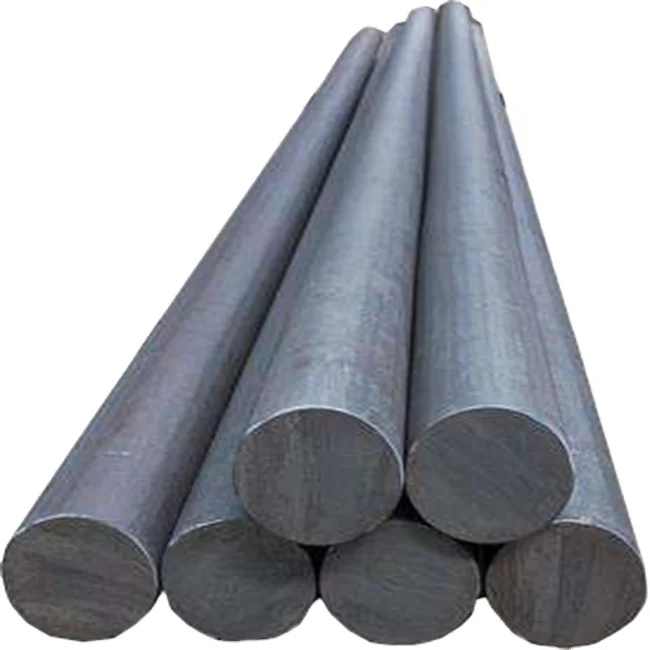

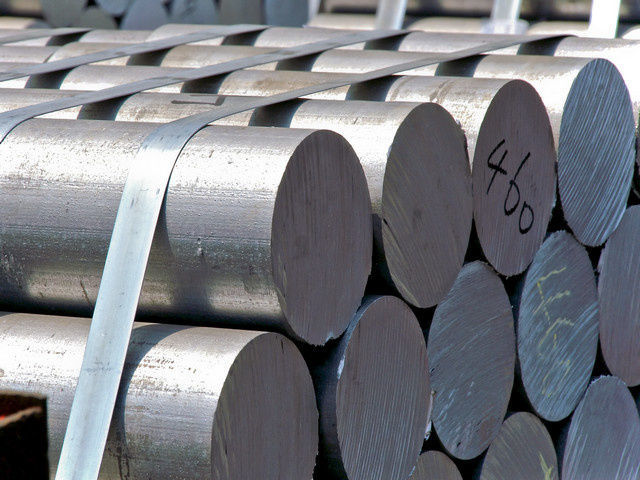

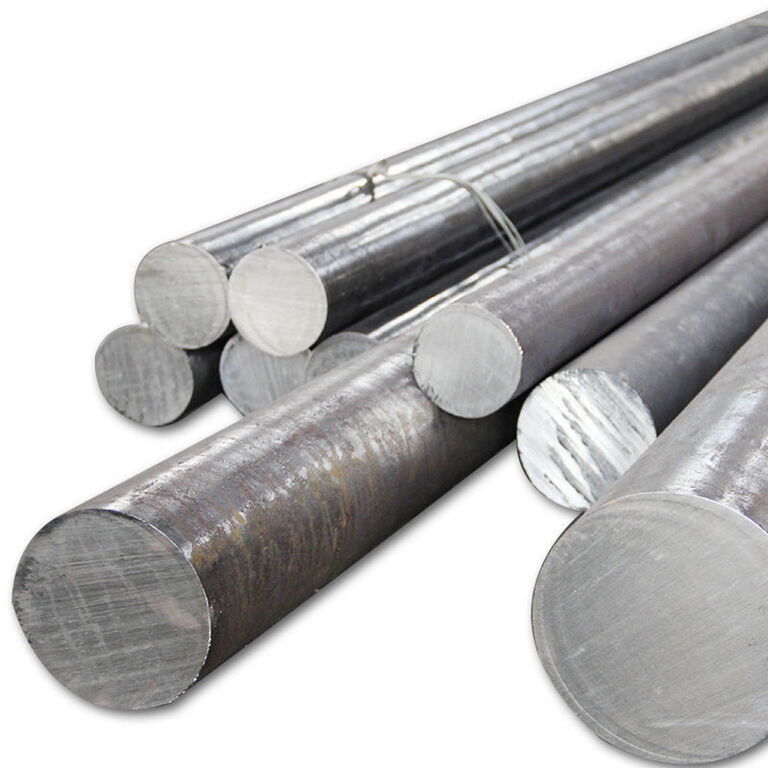

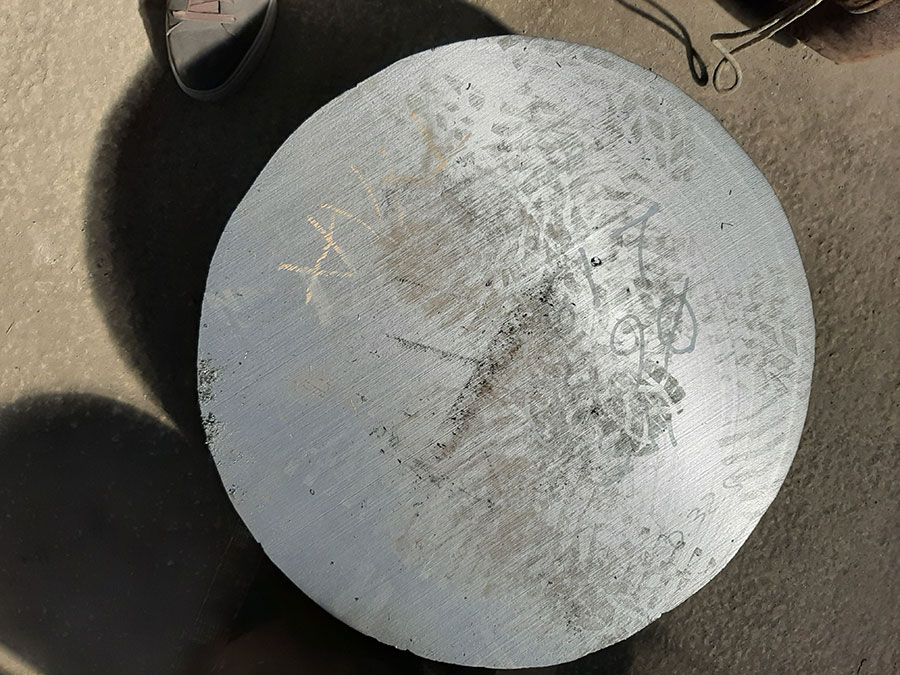

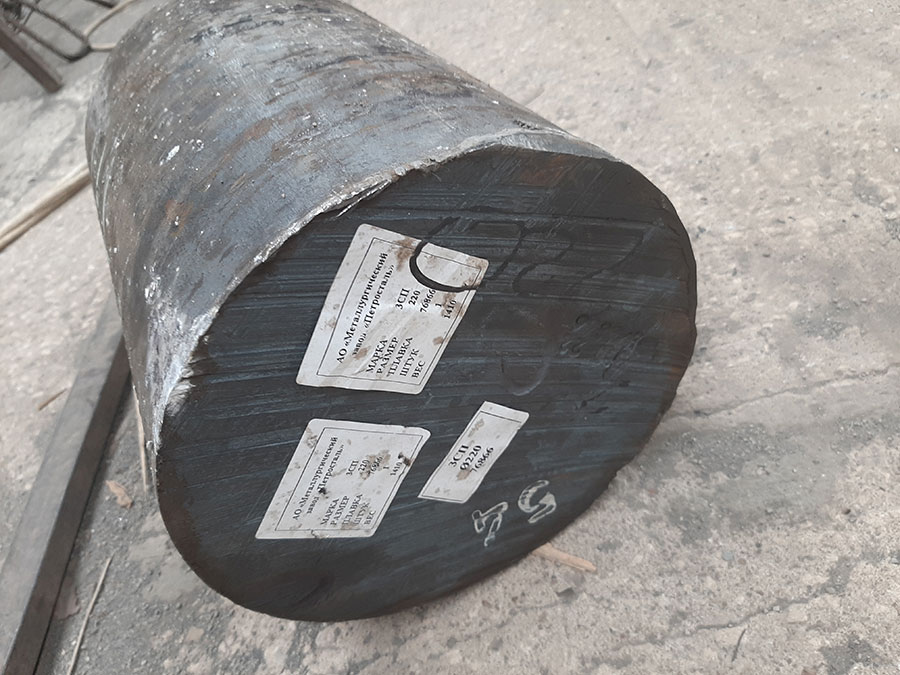

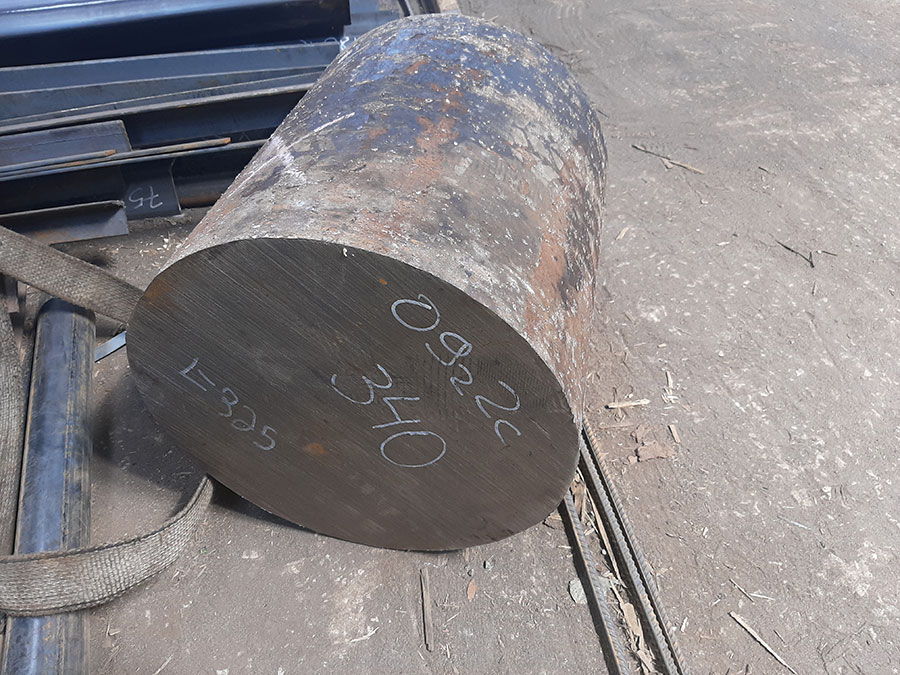

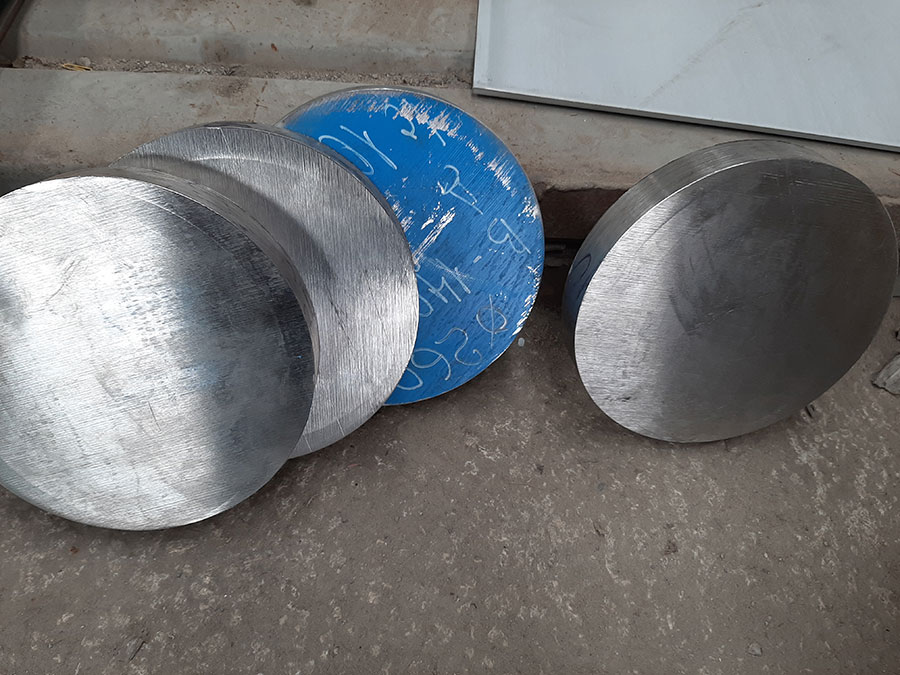

Круг стальной 152 мм 20г2р нержавеющий

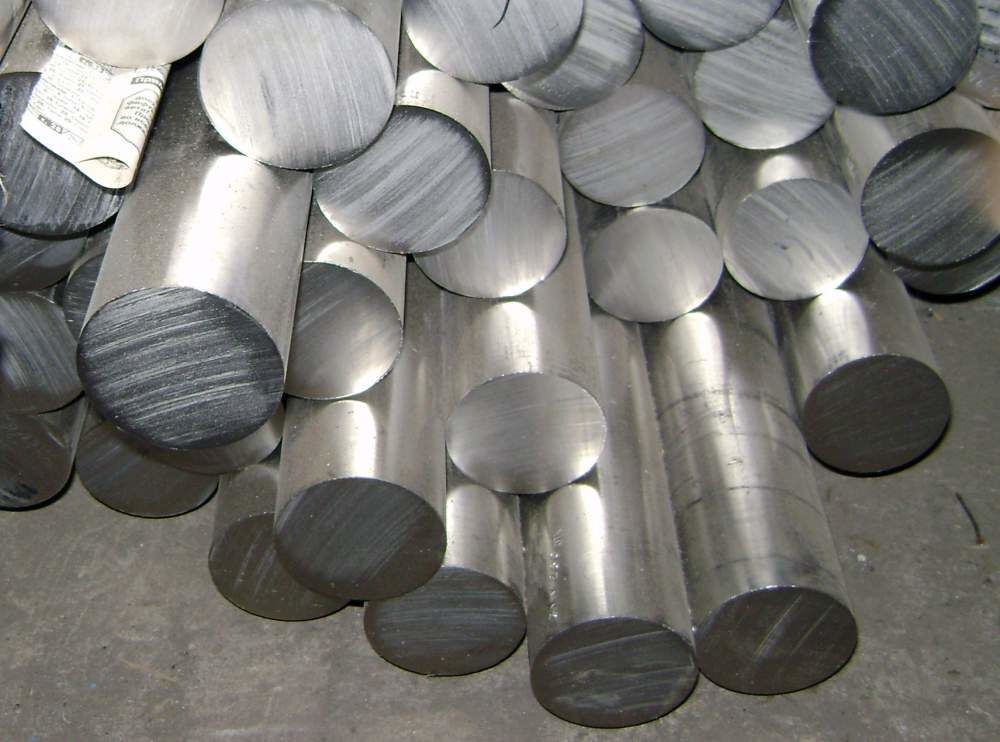

Стальной круг это металлический пруток, который в поперечном сечении представляет собой геометрическую фигуру круг. Данный сортамент изготавливают обычной точности горячекатаный ГК и повышенной точности калиброванный(серебрянка). Длина прутков обычно составляет 4-6м. Если диаметр прутка более 200мм то длина прутка, как правило, составляет от 1,5м до 3-4м. Горячекатаный круг имеет диаметр поперечного сечения до 300мм, всё, что выше называется поковка, поскольку в таких больших диаметрах точность прокатки уменьшается, и геометрические отклонения не соответствуют ГОСТу горячекатаного круга. Что касается калиброванного прутка то диаметр его поперечного сечения как правило, не превышает 50мм и может быть не целым числом, например 1,2мм, 2,5мм, 9,5мм и т.д. Исходя из разнообразия данного проката, можно сделать вывод, что стальной круг является не заменимым для большинства сфер деятельности. Это универсальный продукт, при обработки которого можно получить практически любую деталь. Исходя из данных крупных металопроизводителей видно что, машиностроительные отрасли приобретают данный сортамент десятками и сотнями тысяч тонн в год. Помимо характеристик указанных выше очень важным является марка стали, из которого изготовлен стальной круг, добавляя определенные химические элементы можно улучшить те или иные качества готовой продукции: термостойкость, хладостойкость, кислотостойкость, коррозийностойкость, жаропрочность и т.д. Стальной круг(пруток) и не только можно купить в компании ООО «М-ЧЕЛ» m-chel.ru позвонив по телефону указанному в шапке сайта или отправив заявку на электронную почту [email protected] Также в продаже имеются изделия из нержавеющих марок сталей и цветных металлов таких как алюминий, бронза, медь, латунь, титан. Трубы, Швеллер, Сетка, Проволока это далеко не полный перечень нашей продукции. Указана ориентировочная стоимость и наличие товара. Уточняйте у менеджеров точную стоимость товара, наличие и условия поставки, зависящую от количества, места отгрузки и условий оплаты. Предложение не является публичной офертой.

ГОСТ 20Г2Р – Материалы эквивалентные

Материалы эквивалентные ГОСТ 20Г2Р

Некоторые эквивалентные материалы могут быть более строгими, тогда как другие могут выходить за рамки исходного материала по выбранным параметрам.


DIN 1.5523

DIN 19MnB4

АФНОР 19MnB4

БС 170х30

УНИ 19MnB4

АИСИ 15Б21Х

САЭ 15Б21Х

ДЖИС СВРКХБ420

ДЖИС СВЧБ420

ЕН 19MnB4

ЕН 1.5523

ГБ ML20MnB

УНС х25211
