Сталь 20ЮЧ: аналоги, властивості, характеристики

Характеристика сталі 20ЮЧ

Низьколегована сталь з конструкційної групи, що відрізняється поліпшеною стійкістю до ржавіння, корозійного розтріскування та механічного старіння. Виробляється у вигляді товстого листа, трубного прокату та поковок. Прокат поставляється в нормалізованому й термопокращенному стані.

Хімічні властивості

Багатокомпонентний сталевий сплав, у якого вміст вуглецю не перевищує 0,22%. Крім марганцю й вуглецю, типових розкиснювачів рідкої сталі, в її складі знаходиться алюміній та рідкоземельні метали. Останні вводяться з метою глобулярізаціі сульфідних неметалічних включень. Кількість шкідливих домішок строго контролюється, тому після десульфітації кількість сірки, як правило, в ковшовій пробі не перевищує 0,003%. Тому її прийнято відносити до якісних.

В сталь в якості технічної добавки вводиться силікокальцій. Залишкова кількість кальцію в готовому прокаті становить менше 0,010%, а масова частка нікелю й міді не перевищує 0,25%. Також допускається вміст миш’яку, але не більше 0,08%.

Хімічний склад сталі 20ЮЧ в процентному співвідношенні за ТУ 14-1-4853-90

РЗМ*

0,16-0,22

0,15-0,37

0,50-0,80

до 0,005

до 0,002

—

0,03-0,10

0,08

0,70

̴ 98

* Масова частка рідкоземельних металів вказана в одиницях виміру кг/т.

Приблизний склад сплаву

Фізико-механічні властивості сталі 20ЮЧ

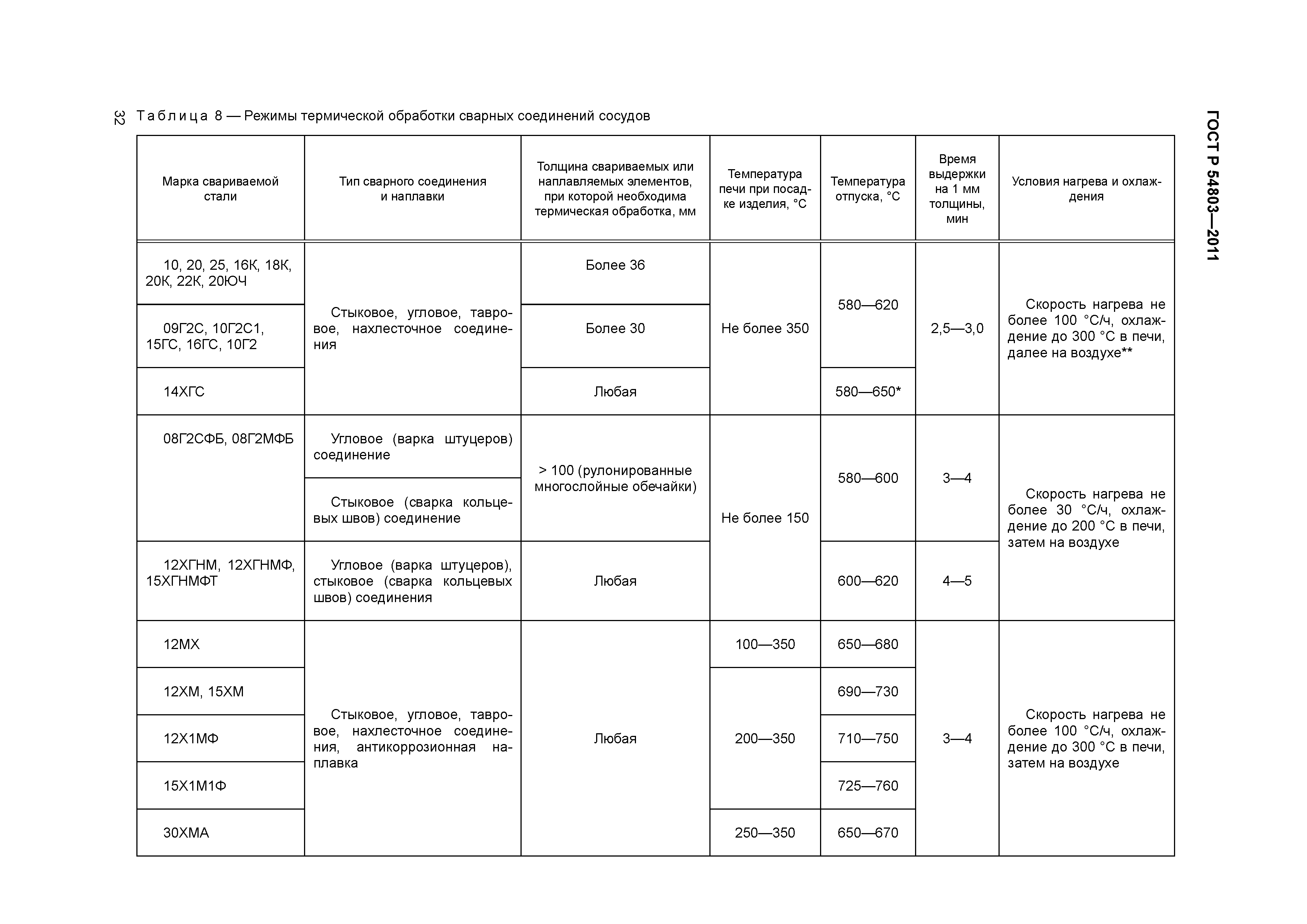

Сталь 20ЮЧ характеризується поліпшеною пластичністю, досить гарною корозійною стійкістю. Механічні властивості сплаву відмінно поліпшуються за допомогою додаткової термообробки. Стойко опирається сірководневому розтріскуванню й старінню.

Сталь 08ЮЧ може зварюватись без обмежень. При цьому її метал не схильний до відпускної крихкості та утворення флокенів. Може піддаватися механічній різальній обробці із застосуванням твердих й швидкорізальних сплавів.

Фізико-механічні властивості нормалізованої сталі 20ЮЧ за ТУ 14-1-4853-90

Марка сталі	σв, МПа	σт, МПа	δ5, %	Ψ, %	KCU, Дж/см²
20ЮЧ	410	235	23	—	49

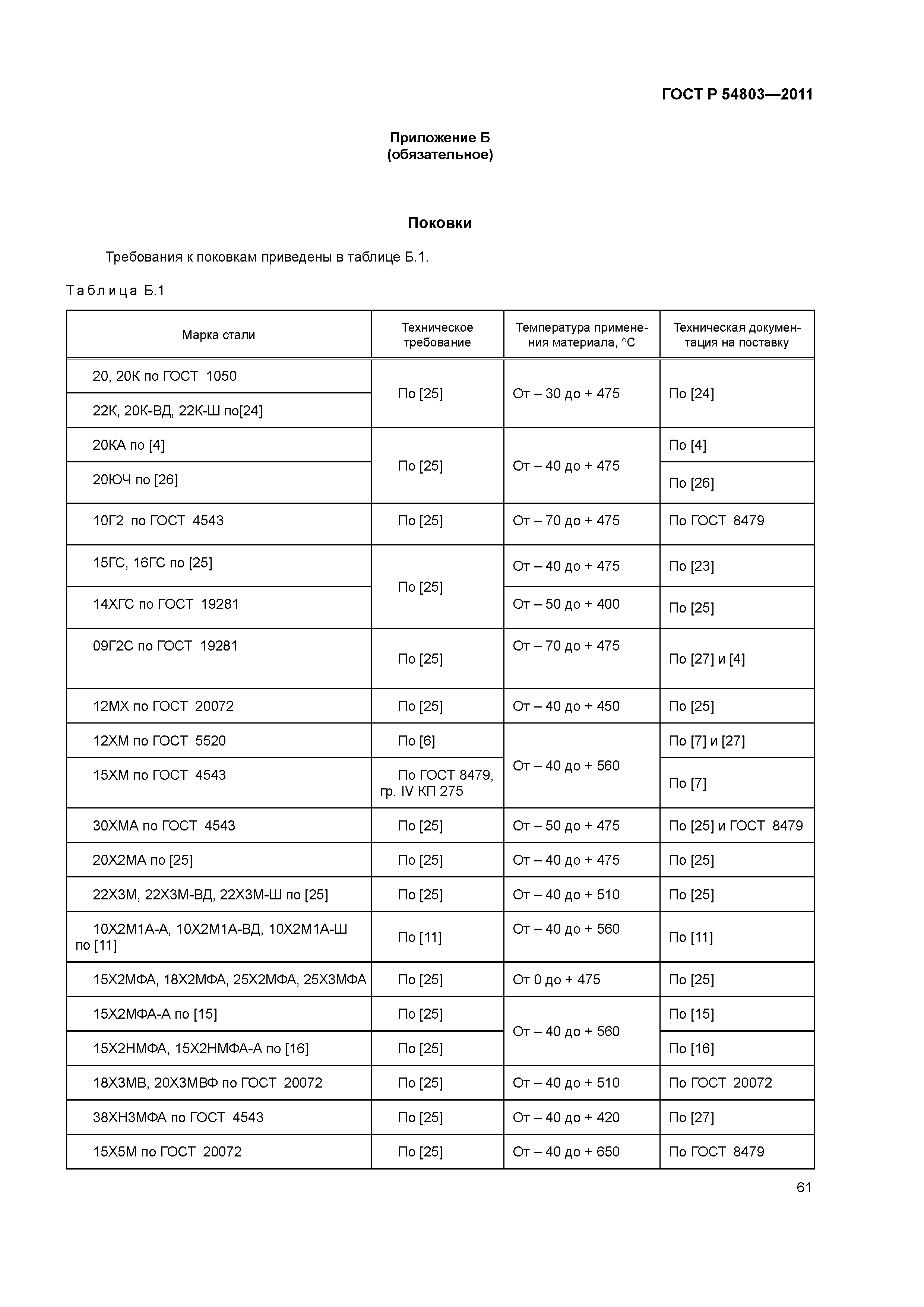

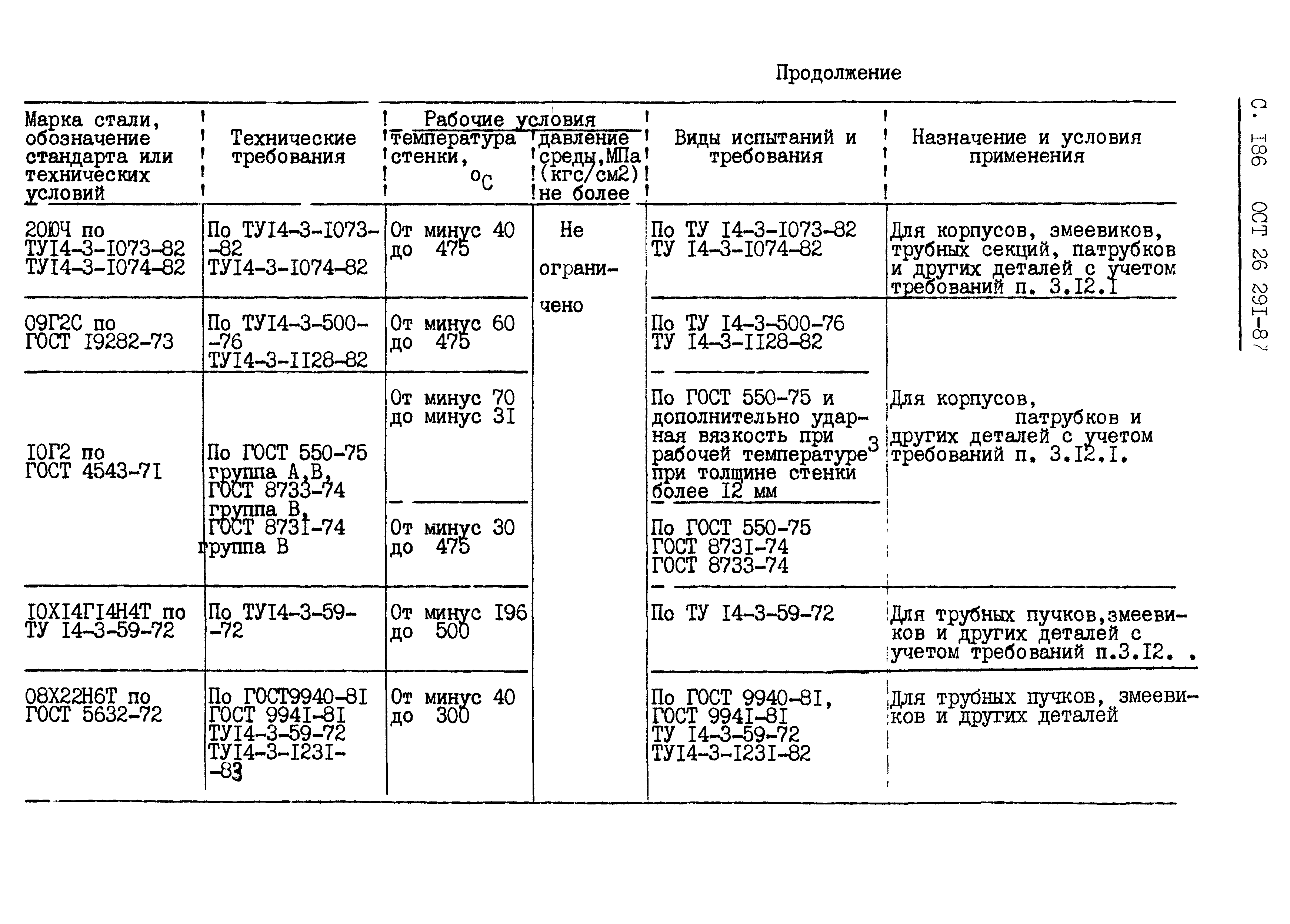

Застосування

Сталь 20ЮЧ найбільш масове застосування знаходить при виготовленні зварних посудин, призначених для газової та нафтової промисловості. Також з неї виробляють фланці, днища та інші деталі, експлуатовані в умовах сірководневого середовища й під впливом температур від -40 до + 475 ° С. А також:

елементи трубопровідної арматури;
безшовні та гарячодеформовані труби;
механізми та агрегати, що контактують з нафтогазовим середовищем, вуглекислим газом й сірководнем.

Аналоги сталі 20ЮЧ в міжнародній практиці

Сталеві сплави, що мають схожі хімічні та фізико-механічні властивості й використовуються в світовій практиці, не встановлені.

труба, лист, поковка, круг 20юч по выгодным ценам

►Характеристика:

Хорошим сопротивлением к коррозионному растрескиванию обладает конструкционная легированная сталь. К данному виду также относят и другие нержавеющие стали высокой прочности самых различных классов. Именно применение особой температурной обработки позволяет им обладать улучшенными техническими характеристиками.
Конструкционная сталь – это стальной сплав, который используется в тяжелом производстве и строительной сфере для создания разнообразных элементов, механизмов и прочих конструкций. Ее главное преимущество состоит в том, что она располагает не только прекрасными механическими характеристиками, но также физическими и химическими свойствами.
К примеру, данный сплав применяется для строительства трубопроводов, а именно:

Труб для нефти и газа, которые устойчивы к коррозии и холоду;
Элементов корпуса и днища;
Плоских фланцев;
Деталей, которые выдерживают экстремальные температуры – от -40 до +475 градусов по Цельсию;
Элементов, постоянно находящихся в средах с повышенным уровнем сероводорода и углекислого газа.

►Виды продукции:

Термически обработанная трубопроводная арматура;
Специальные сварные сосуды для нефте- и газодобывающей отрасли;
Детали для систем поддержания пластового давления.

►Состав:
Стальной сплав отличается достаточно сложным химическим составом, который точно указан в техническом протоколе ЗМЗ 562-2012. Главным компонентом является железо, содержание которого составляет 97%. Кроме него, обязательно включаются еще 7 элементов с таким пропорциональным содержанием:

Mn	Cr	Si	C	Al	P	S
от 0,5 до 0,8	0,3	от 0,17 до 0,37	от 0,16 до 0,22	от 0,03 до 0,1	0,02	0,008

►Химический состав согласно НТД:

НТД

ТУ 14-1-4853-90

0,16-0,22

≤0,005

≤0,020

0,50-0,80

–

0,17-0,37

≤0,25

≤0,012

≤0,25

0,001-0,010

≤0,08

0,03-0,10

ТУ 14-1-4179-86

0,16-0,22

≤0,012

≤0,020

0,50-0,80

≤0,30

0,17-0,37

≤0,40

≤0,012

–

0,03-0,10

ТУ 14-3-1652-89

0,16-0,22

≤0,012

≤0,020

0,50-0,80

–

0,17-0,37

≤0,40

≤0,012

–

0,03-0,10

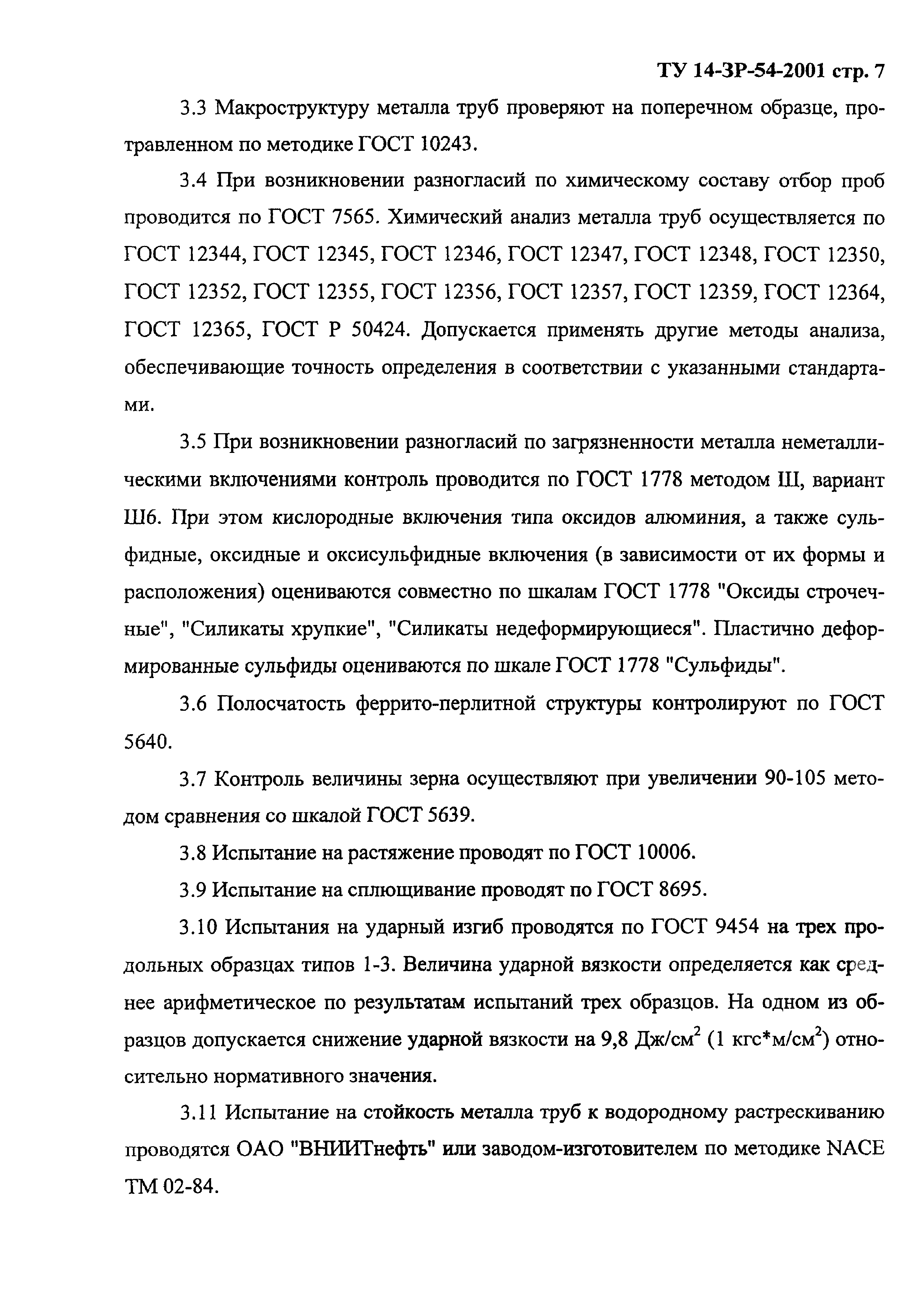

ТУ 14-3Р-54-2001

0,16-0,22

≤0,012

≤0,020

0,50-0,80

≤0,25

0,17-0,37

≤0,40

≤0,012

≤0,30

–

0,03-0,10

ТУ 14-162-14-96

0,17-0,22

≤0,015

0,50-0,65

≤0,25

0,17-0,37

≤0,25

≤0,012

≤0,25

–

0,03-0,05

ТУ 14-3-1745-90

0,16-0,22

≤0,012

≤0,020

0,50-0,80

≤0,25

0,17-0,37

≤0,40

≤0,012

–

0,03-

Устойчивость к коррозии и прекрасные характеристики во время эксплуатации стали 20ЮЧ, помогли ей быстро завоевать популярность на рынке газо- и нефтедобычи. Помимо этого, материал активно используется в перерабатывающей отрасли. Из него строят крупные газовые нефтепроводные сети и организуют промышленные трубопроводы.
В настоящее время высокие технологии позволяют совмещать сталь с титаном и цирконием, существенно не меняя основной состав, а следовательно и маркировку сплава. Дополнительные вещества требуются для повышения качества, надежности и эксплуатационных характеристик 20ЮЧ.Устойчивость к коррозии: по технических условиям 14-3-1745-90 пороговый показатель сероводородного коррозионного растрескивания должен составлять 147МПА (15 кгс/мм2) или выше.

Микроструктура: по международному стандарту качества 5640 должна соответствовать показателю 4,0 балла и выше. Размер зернистости в металле при поставке не превышает 7 баллов, отдельные части зерна могут быть в 6 баллов.

Состояние поставки \ температура	20 (KCV)	-50 (KCV)
Трубы бесшовные г/д по ТУ 14-162-14-96. Образцы продольные	≥1666	≥784
Трубы бесшовные г/д по ТУ 14-162-14-96. Образцы поперечные	≥784	≥294
Обозначения
Механические свойства: sв – Предел кратковременной прочности, [МПа] sТ – Предел текучести, [МПа] s0,2 – Предел пропорциональности (допуск на остаточную деформацию – 0,2%), [МПа] d5 – Относительное удлинение при разрыве, [ % ] y – Относительное сужение, [ % ] KCU – Ударная вязкость, [ кДж / м2] HB – Твердость по Бринеллю, [МПа] HV – Твердость по Виккерсу, [МПа] HSh – Твердость по Шору, [МПа] Физические свойства: T – Температура, при которой получены данные свойства, [Град] E – Модуль упругости первого рода, [МПа] a – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] l – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] r – Плотность материала , [кг/м3] C – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] R – Удельное электросопротивление, [Ом·м]
