Сталь 25г2с характеристики: Марочник сталей и сплавов онлайн
alexxlab | 20.05.2023 | 0 | Разное
Марочник сталей и сплавов онлайн
- Стали
- Стандарты
Всего сталей
| Страна | Стандарт | Описание | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Россия | ГОСТ 5781-82 |  Технические условия | ||||||||||
| Россия | ГОСТ 10884-94 | Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия | ||||||||||
Механические свойства стали 25Г2С
Сталь марки 25Г2С служит отличным сырьём для производства горячекатаных и холоднодеформированных арматурных стержней с различными механическими свойствами. Свойства зависят от вида и режима термообработки, температуры отпуска и сечения.
Стержни холодного деформирования из данной стали характеризуются самым длительным сопротивлением на разрыв, самым коротким – изделия горячекатаные.
Наибольшим пределом текучести характеризуется сплав при отпуске в режиме 150oС, а наименьшим – при 600oС.

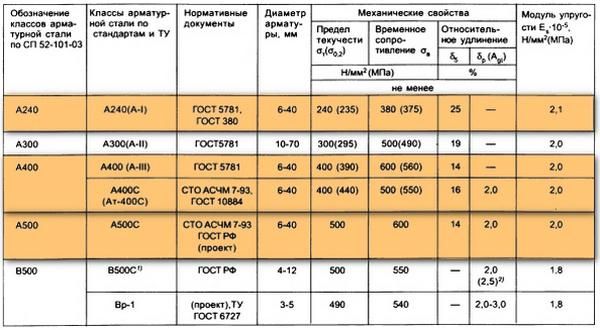

Свойства по стандарту ГОСТ 5781-82
| Класс | Диаметр, мм | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % |
| А-III (A400) | 6 – 40 | > 390 | > 590 | > 14 |
Свойства по стандарту ГОСТ 10884-94
| Класс | Диаметр, мм | Температура электронагрева, °С | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве,δ5, % |
| Ат600С | 10 – 40 | 400 | > 600 | > 800 | > 12 |
| Ат800 | 10 – 32 | 400 | > 800 | > 1000 | > 8 |
| В стержнях | |||||
| Ат600С | 10 – 40 | 400 | > 600 | > 1000 | > 12 |
Дополнительные характеристики 25Г2С
Сварка стали 25Г2С
Сталь отличается хорошей свариваемостью, незаменима при любых сварных работах.
Форма поставки стали 25Г2С
Поставляется в виде сортового проката, арматурная сталь – в бухтах и прутах. Иногда в прутах с длиной менее 12,0 м, в бунтах (намотка на катушки), с диаметрами более 12 – в виде стержней.
Виды механической обработки
Очистку выполняют на оборудовании, реже при помощи металлических щеток вручную.
При помощи гибки получают стержни, спирали, хомуты. Гибку арматуры проводят на приводных станках, или – на ручных.
Резку производят на станках приводного действия, при маленьких объёмах – вручную, при помощи пресс-ножниц.
Арматуру можно править, используя приводные станки, или накидные ключи.
Область применения

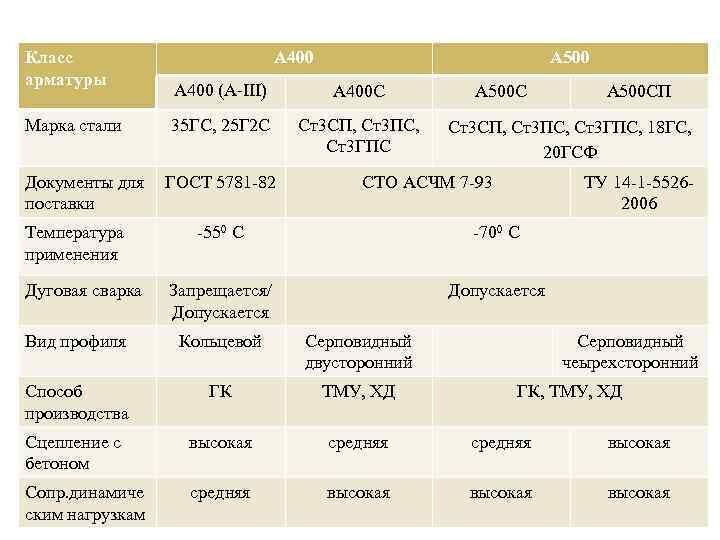

Сталь предназначена для производства арматуры периодического профиля III класса Ø 6-40 мм. Арматуру применяют при армировании бетонных и ж/б конструкций в виде профиля кл.
Применение стали 25Г2С с учётом характеристик и свойств
Благодаря составу данной стали, она незаменима при изготовлении изделий для сварных работ, так как сплав включает высокий процент кремния. Арматуру из этой стали (поперечную и продольную) изготавливают со специальным рифлением, что обеспечивает хорошее сцепление с бетонной массой.
Такая арматура, производство которой ведётся по технологии вытяжки в горячем состоянии, способствует снижению образования трещин (как наклонных, так и продольных), и оптимизирует напряжение растяжения.
Эти свойства обусловили активное её применение при армировании бетонных и ж/б конструкций в строительстве, использование в промышленной сфере. Она востребована при строительстве эстакад, мостов из ж/б, элементов тоннелей и шахт. Её используют при возведении мачт, ЛЭП.
Арматуру из данной стали используют при строительстве сооружений и конструкций, эксплуатация которых проходит в условиях агрессии и больших нагрузок.
Аналоги 25Г2С
Отечественные аналоги отсутствуют, зарубежные – BSt420S (Германия), 25G2S, 34GS (Польша), 10425 (Чехия), 25GS2 (Болгария), PC60, T26VSiMn14 (Румыния).
×
Отмена Удалить
×
Выбрать тариф
×
Подтверждение удаления
Отмена Удалить
×
Выбор региона будет сброшен
Отмена
×
×
Оставить заявку
×
| Название | |||
Отмена
×
К сожалению, данная функция доступна только на платном тарифе
Выбрать тариф
Характеристики марки стали 25Г2С, сталь 25Г2С: ГОСТ, свойства и применение
Марка стали: 25Г2С.
Класс: сталь конструкционная низколегированная для сварных конструкций.
Вид поставки: сортовой прокат, в том числе фасонный ГОСТ 5781-82, ГОСТ 2590-2006 .
Использование в промышленности: для изготовления арматуры периодического профиля III класса диаметром от 6 до 40 мм.
Свариваемость материала: без ограничений.
Температура ковки, oС: начала 1200, конца 850.
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
| Зарубежные аналоги марки стали 20 | |
| Германия | BSt420S |
| Румыния | PC60, T26VSiMn14 |
| Болгария | 25GS2 |
| Польша | 25G2S, 34GS |
| Чехия | 10425 |
Сталь 25г2с характеристики и сфера применения
Под моделью 25г2с подразумевается конструкционная низколегированная сталь. Она является обязательным атрибутом, используемым при работе со сварными конструкциями.
Основной сферой применения данного материала считается строительная деятельность. Такая сталь необходима для изготовления ГОСТ арматуры 25г2с. Она может быть диаметром от 6 до 40 мм и следующих классов:
- Ат600С;
- Ат800.
Используются стальные детали для возведения железобетонных конструкций. Благодаря им сооружения приобретают неимоверной устойчивости и долговечности.
Химический состав материала
Так как сталь марки 25г2с выполнена в соответствии с ГОСТом 5781-82, то ее химический состав полностью соответствует нормативным требованиям качества. Именно поэтому он содержит:
- до 1,6% марганца;
- до 0,9% кремния;
- до 0,3% углерода;
- до 0,3% никеля;
- до 0,3% меди;
- до 0,3% хрома;
- до 0,04% фосфора;
- до 0,045 серы.
Расчетное сопротивление стали 25г2с аналогично с маркой 35ГС. Она обладает прекрасной свариваемостью и возможностью эксплуатации при очень низких температурах – до -70°С.
Сталь 25г2с ГОСТ поддается ковке при температуре около 1200 градусов с постепенным снижением до 850°С. Арматура, производимая из материала данной марки, имеет круглое сечение и рифленую поверхность. Готовые детали отличаются высокой прочностью и надежностью при сварочных соединениях конструкций.
Марка 25г2с и аналог зарубежного производства
Арматурная сталь отечественного производства имеет высокое временное сопротивление, чего не скажешь об аналогичных материалах, которые выпускают такие страны, как США, Финляндия, Япония, Германия, Польша и многие другие.
В случае крайней необходимости можно приобрести такую сталь, главное – знать ее условное значение:
- DIN,WNr – немецкая марка 25г2с;
- PN – польский материал;
- BDS – болгарская продукция;
- STAS – румынская сталь;
- CSN – чешская арматура.
При возникновении вопросов относительно стали и металлопроката, вы всегда можете обратиться за помощью к нашим специалистам.
Телефон и социальные сети для вас доступны круглосуточно. Мы предлагаем широкий выбор различных изделий для ремонта и строительства из высококачественных металлов оптом и в розницу.
Сталь 25Г2С/Ауремо
ВСт6пс ВСт5сп ВСт3кп ВСт4кп ВСт6сп ВСт2кп вст4пс St0 ВСТ2ПС ВСт3пс ВСт5пс ВСт2сп ВСт3сп 18К 08пс 10 пс 15 тыс. 18кп 20пс 35 55 05кп 08У 15кп 20 (20А) 22К 40 58 (55ПП) 08 10 (Статья 10) 12К 15пс 20 тыс. 25 45 60 08кп 10кп 15 16К 20кп 30 50 0sV 60С2 60S2XA 50HFA 60С2А 60С2ХФА 65С2ВА 85 55HGR 65 70С3А 55С2 60G 60С2Н2А 65G 70 75 SHX15 Шх25СГ SHX4 А12 А20 А40Г А30 10ХНДП 14G2AF 15G2AFDпс 17ГС 18G2AFps 09G2 10G2BD 10HSND 12ГС 15Г2СФД 16ГС 35ГС 14ХГС Сталь 15ХСНД 20ХГ2Ц 09Г2С 10Г2С1 14G2 16G2AF 17Г1С 25Г2С 10G2 14Х2ГМР 15HF 18Х2Н4МА 20G 20Х2Н4А 20HGR 20ХН2М (20ХНМ) 30G 30HGS 30ХН2МА 34ХН3М 35X 38Х2х4М 38ХА 38XMA 3Х3М3Ф 40X 40ХФА 45ХН 50G2 12ХН2 15X 20ХГСА 20ХН3А 25ХГСА 30ХГСА 30Хh3МФА 33HS 35ХН1М2ФА 38Х2НМ 40G 40Х2Н2МА 40XH 45G 45XN2MFA 50X 12ХН2А 18HGT 20ХГНР 20XN4FA 25HGT 30X 30ХГСН2А 30ХН3А 34ХН1М 35G 36Х2Н2МФА 38X2НМФ 38ХГН 38ХН3МА 40G2 40ХН2МА 45Г2 47ГТ 50XH 12Х2х5А 12ХН3А 15G 18Х2Н4ВА 20X 20XH 20ХНР 30HGT 30ХН3М2ФА 35Г2 35ХГСА 38Х2х3МА 38ХН3МФА 40ХС 45X 50G
Описание
Сталь 25Г2С
Сталь 25Г2С : марка сталей и сплавов.
Ниже представлена систематизированная информация о назначении, химическом составе, видах припасов, заменителях, температурах критических точек, физико-механических, технологических и литейных свойствах для марки — Сталь 25Г2С.
Общие сведения о стали 25Г2С
| Вид поставки |
| Арматура а3 25г2с, сортовой, в том числе фасонный: ГОСТ 5781-82, ГОСТ 2590−71. |
| Заявка |
| на изготовление арматуры периодического профиля III класса диаметром от 6 до 40 мм. |
Химический состав стали 25Г2С
| Химический элемент | % |
| Кремний (Si) | 0,60−0,90 |
| Марганец (Mn) | 1,20−1,60 |
| Медь (Cu), не более | 0,30 |
| Никель (Ni), не более | 0,30 |
| Сера (S), не более | 0,045 |
| Углерод (С) | 0,20−0,29 |
| Фосфор (P), не более | 0,040 |
| Хром (Cr), не более | 0,30 |
Механические свойства стали 25Г2С
| Термообработка в состоянии поставки | Сечение, мм | σ 0,2 , МПа | σ B , МПа | δ 5 ,% |
| Сталь арматурная III класса горячекатаная | 6−40 | 390 | 590 | четырнадцать |
Механические свойства в зависимости от температуры отпуска
| t отпуска, °С | σ 0,2 , МПа | σ B , МПа | δ 5 ,% | |||||||||||
Стержневая арматура сечением 14−16 мм. Закалка 900°С, вода. | ||||||||||||||
| 150 | 1220 | 1310 | 8 | |||||||||||
| 300 | 1100 | 1210 | 6 | |||||||||||
| 400 | 960 | 1060 | девять | |||||||||||
| 500 | 830 | 910 | четырнадцать | |||||||||||
| 600 | 690 | 740 | 17 | |||||||||||
Механические свойства в зависимости от сечения
| Сечение, мм | σ 0,2 , МПа | σ B , МПа | δ 5 ,% | |||||||||||
| Пруток горячекатаный | ||||||||||||||
| шестнадцать | 420−430 | 660-690 | 23−28 | |||||||||||
| 25 | 380−400 | 590−620 | 23−31 | |||||||||||
| 40 | 420−435 | 660-680 | 25−29 | |||||||||||
| Пруток холодногнутый | ||||||||||||||
| шестнадцать | 580−660 | 640−730 | 15−18 | |||||||||||
Технологические свойства стали 25Г2С
| Температура ковки |
Начало 1200 , конец 850. |
| Свариваемость |
| свариваемость без ограничений. |
| Склонность к высвобождению |
| без наклона |
| Чувствительность стада |
| нечувствительность |
Ударная вязкость стали 25Г2С
Ударная вязкость, KCU, Дж/см 2
| Состояние поставки, термическая обработка | +20 | -20 | -40 |
| Пруток периодического профиля диаметром 12 мм | 132 | 92 | 84 |
| Пруток периодического профиля диаметром 14 мм | 191 | 169 | 136 |
| Пруток периодического профиля диаметром 22 мм | 135 | 96 | 69 |
Источник: Марка сталей и сплавов
Источник: www.manual-steel.ru/25G2S.html
Сталь 25Г2С / Ауремо
Сталь 03ХГ Ю Сталь 05Г1Б Сталь 06Г2АФ Сталь 06Г2МФБ Сталь 06Г2ФР Сталь 06ХГСЮ Сталь 07ГБЮ Сталь 07ГФБ (07ГФБ-) Сталь 08Г1НФБ Сталь 08Г2МФ (08Г2МФА) Сталь 08Г2С Сталь 08Г2СФБ Сталь 08Г2Т (08Г2Т-) Сталь 08Г2ФБТ Сталь 08ГБЮ Сталь 08ГБЮТР Сталь 09Г2 Сталь 09Г2Д Сталь 09Г2С (09Г2СА) Сталь 09Г2СД Сталь 09Г2ФБ (09Г2БТ) Сталь 09ГБЮ Сталь 09ГНФБ Сталь 09ГСНБЦ Сталь 09ХГН2АБ Сталь 10Г2Б Сталь 10Г2БД Сталь 10Г2БТЮ Сталь 10Г2С1 Сталь 10Г2С1Д Сталь 10Г2СБ Сталь 10Г2СФБ Сталь 10Г2Т Сталь 10Г2ФБ Сталь 10Г2ФБЮ Сталь 10ГНБ Сталь 10ГС2 Сталь 10ГТ Сталь 10ХГСН1Д (СХЛ-45) Сталь 10ХДП Сталь 10ХН1М (ВЦ-1А) Сталь 10ХНДМ Сталь 10ХНДП Сталь 10ХСНД (СХЛ-4) сталь 12Г (12ГА) Сталь 12Г2АФ Сталь 12Г2Б Сталь 12Г2С Сталь 12Г2СБ Сталь 12Г2СМФ Сталь 12Г2СМФАЮ Сталь 12ГН2МФАЮ Сталь 12ГНДЮ Сталь 12ГС (СВ-12ГС) Сталь 12ГСБ Сталь 12ГФ Сталь 12ХГДАФ Сталь 12ХСНД Сталь 13Г1С (13Г1С-У) Сталь 13Г1СБ (13Г1СБ-) Сталь 13Г2АФ Сталь 13ГДФ Сталь 13ГС (13ГС-) Сталь 13ГФ (13ГФА) Сталь 14Г2 Сталь 14Г2АФ Сталь 14Г2АФД Сталь 14ГС Сталь 14ГФ Сталь 14ХГМДЦ Сталь 14ХГС Сталь 15Г2АФД (15Г2АФДпс) Сталь 15Г2СФ Сталь 15Г2СФД Сталь 15Г2ФБЮ Сталь 15ГС Сталь 15ГФ Сталь 15ГФД Сталь 15ХДП Сталь 15ХСНД Сталь 16Г (16ГА) Сталь 16Г2АФ Сталь 16Г2АФД Сталь 16Г2СФ (16Г2САФ) Сталь 16ГД Сталь 16ГМЮч Сталь 16ГС Сталь 16ГФБ Сталь 16Д Сталь 17Г1С (17Г1С-У) Сталь 17ГС Сталь 18Г2АФ (18Г2АФпс) Сталь 18Г2АФД (18Г2АФДпс) Сталь 18Г2С Сталь 18ЮТ (Ч-33) Сталь 19ЮФТ (Ч37) Сталь 1Х3М1 Сталь 20Г2С Сталь 20ГС Сталь 20ГС2 Сталь 20ГСФ (20ГСФЛ) Сталь 20Х3Г2СР Сталь 20ХГ2С Сталь 20ХГС2 Сталь 22Г2 Сталь 22ГЮ Сталь 22С Сталь 22Х3Г2АЮ Сталь 22Х3Г2Р Сталь 23Х3Г2Т Сталь 25Г2С Сталь 25ГС Сталь 25С2Р Сталь 27ГС Сталь 28Г2С1Д Сталь 28Г2СФБ (28Г2СФБД) Сталь 28С Сталь 30ХС2 Сталь 32г2рпс Сталь 35ГС Сталь 45ХГМА Сталь 80С Сталь САФ-690 (Северсталь-690) Сталь Х56
Обозначение
| Наименование | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | 25Г2С |
| Обозначение ГОСТ латинское | 25Г2К |
| Транслитерация | 25Г2С |
| Химические элементы | 25Mn2С |
Описание
Сталь 25Г2С применяется : для изготовления арматурной стали классов Ат600, Ат600с, Ат600к, Ат800, предназначенной для обычного армирования и предварительно напряженных железобетонных конструкций.
Стандарты
| Имя | Код | Стандарты |
|---|---|---|
| Прокат сортовой и фасонный | В22 | ГОСТ 5781-82, ГОСТ 10884-94, ГОСТ 2590-2006, ТУ 14-2-949-91, ТУ 14-1-5254-94 |
| Прокат сортовой и фасонный | В32 | ТУ 14-11-245-88 |
Химический состав
| Стандарт | С | С | Р | Мн | Кр | Си | Ni | Fe | Медь | Как |
|---|---|---|---|---|---|---|---|---|---|---|
| ГОСТ 5781-82 | 0,2-0,29 | ≤0,045 | ≤0,04 | 1,2-1,6 | ≤0,3 | 0,6-0,9 | ≤0,3 | Остальные | ≤0,3 | – |
| ГОСТ 10884-94 | 0,2-0,29 | ≤0,045 | ≤0,04 | 1,2-1,6 | ≤0,3 | 0,6-0,9 | ≤0,3 | Остальные | ≤0,3 | ≤0,08 |
Fe – основа.
По ГОСТ 5781-82 и ГОСТ 10884-94 допускается примесь Ti (титана) из расчета его массовой доли в готовом прокате 0,01-0,03%.
По ГОСТ 10884-94 в стали, предназначенной для производства арматурной стали классов АТ600, АТ600С, АТ600К и АТ800, допускается увеличение массовой доли серы и фосфора до 0,045 %.
Механические характеристики
| Сечение, мм | t отпускания, °С | с Т |с 0,2 , МПа | σ B , МПа | д 5 , % |
|---|---|---|---|---|
| Сталь арматурная в состоянии поставки по ГОСТ 10884-94 (на столбе в состоянии поставки указан класс прочности и температура электронагрева) | ||||
| 10-40 | – | ≥600 | ≥800 | ≥12 |
| Пруток горячекатаный | ||||
| 16 | – | 420-430 | 660-690 | 23-28 |
Стержневая арматура сечением 14-16 мм. Закалка в воду от 900 °С + Отпуск | ||||
| – | 150 | ≥1220 | ≥1310 | ≥8 |
| Сталь арматурная в состоянии поставки по ГОСТ 10884-94 (Святая колонна в состоянии поставки с указанным классом прочности и температурой электрообогрева) | ||||
| 10-32 | – | ≥800 | ≥1000 | ≥8 |
| Пруток горячекатаный | ||||
| 25 | – | 380-400 | 590-620 | 23-31 |
| Стержневая арматура сечением 14-16 мм. Закалка в воду от 900 °С + Отпуск | ||||
| – | 300 | ≥1100 | ≥1210 | ≥6 |
| Пруток горячекатаный | ||||
| 40 | – | 420-435 | 660-680 | 25-29 |
Стержневая арматура сечением 14-16 мм. Закалка в воду от 900 °С + Отпуск | ||||
| – | 400 | ≥960 | ≥1060 | ≥9 |
| Пруток, холодногнутый | ||||
| ≤16 | – | 580-660 | 640-730 | 15-18 |
| Стержневая арматура сечением 14-16 мм. Закалка в воду от 900 °С + Отпуск | ||||
| – | 500 | ≥830 | ≥910 | ≥14 |
| Пруток, холодногнутый | ||||
| 16-32 | – | ≥785 | ≥980 | ≥7 |
| Стержневая арматура сечением 14-16 мм. Закалка в воде от 900 °C + Отпуск | ||||
| – | 600 | ≥690 | ≥740 | ≥17 |
Описание механические метки
| Наименование | Описание |
|---|---|
| Секция | Секция |
| с Т | с 0,2 | Предел текучести или предел пропорциональности с допуском на остаточную деформацию 0,2% |
| о В | Предел кратковременной прочности |
| д 5 | Удлинение после разрыва |
Технологические свойства
| Наименование | Значение |
|---|---|
| Свариваемость | Сваривается без ограничений. |
