Сталь 9ХС – расшифровка марки стали, ГОСТ, характеристика материала
- Нелегированные стали
- Легированные стали
- Нержавеющие стали
- 65Г
- ШХ15
- Р18
- Р6М5
- 9ХС
- ХВГ
- 09Г2С
- Х12МФ
- 12Х1МФ
- 12ХН3А
- 20Х
- 30ХМА
- 30ХГСА
- 40Х
- 40ХН
- 45Х
Марка стали – 9ХС
Стандарт – ГОСТ 5950
Заменитель – ХВГ, ХВСГ
Сталь 9ХС содержит в среднем 0,9% углерода, Х – указывает содержание хрома в стали примерно 1%, С – указывает содержание кремния в стали примерно 1%. Сталь легированная, инструментальная.
Инструментальная сталь 9ХС применяется для изготовления ответственных деталей, материал которых должен обладать повышенной износостойкостью, усталостной прочностью, при изгибе, кручении, контактном нагружении, а также упругими свойствами.
Из стали 9ХС изготовляют сверла, развертки, метчики, плашки, гребенки, фрезы, машинные штемпели, клейма для холодных работ и другие детали.
Массовая доля основных химических элементов, % | |||
---|---|---|---|
C – углерода | Si – кремния | Mn – марганца | Cr – хрома |
0,85-0,95 | 1,20-1,60 | 0,30-0,60 | 0,95-1,25 |
Температура критических точек, °С | |||
---|---|---|---|
Ac1 | Ac3 | Ar1 | Ar3 |
770 | 870 | 730 | – |
Технологические свойства | |
---|---|
Ковка | Температура ковки, °С: начала 1180, конца 800. Сечения до 200 мм охлаждаются в колодце. |
Свариваемость | Не применяется для сварных конструкций. Допустима контактная сварка. |
Обрабатываемость резанием | В горячекатаном состоянии при HB 220: Kv твердый сплав = 0,9 Kv быстрорежущая сталь = 0,5 |
Флокеночувствительность | Не чувствительна |
Склонность к отпускной хрупкости | Склонна |
Физические свойства | Температура испытаний, °С | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
Модуль нормальной упругости E, ГПа | 190 | – | – | – | – | – | – | – | – | – |
Модуль упругости при сдвиге кручением G, ГПа | 79 | – | – | – | – | – | – | – | – | – |
Плотность ρn, кг/м3 | 7830 | – | – | – | – | – | – | – | – | – |
Коэффициент теплопроводности λ, Вт/(м*К) | – | – | – | – | – | – | – | – | – | – |
Удельное электросопротивление ρ, нОм*м | 400 | – | – | – | – | – | – | – | – | – |
20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 | |
Коэффициент линейного расширения α*106, K-1 | – | – | – | – | – | – | – | – | – | – |
Удельная теплоемкость c, Дж/(кг*К) | – | – | – | – | – | – | – | – | – | – |
Сталь 9ХС — РИНКОМ
Сталь 9ХС — РИНКОМГлавная
Статьи
Сталь 9ХС Сталь 9ХС
22 февраля 2022
Гирин Кирилл
Сталь 9ХС – это легированный сплав, усиленный кремнием и хромом. Материал востребован при производстве металлорежущего инструмента, в частности плашек, фрез, сверл и прочей продукции.
В материале:
- Расшифровка
- Химический состав
- Преимущества и недостатки материала
- Продукция на базе стали 9ХС
- Сверла 9ХС
- Фрезы 9ХС
- Метчики
- Плашки
- Заточка изделий из стали 9ХС
- Стандарты, регламентирующие качество проката 9ХС
- Аналоги 9ХС
- Термическая обработка
- Закалка
- Изотермический отжиг
- Рекристаллизационный отжиг
Расшифровка
Расшифровка 9ХС имеет следующий вид:
- 9 – массовая доля углерода в размере 0,90%;
- Х – наличие хрома;
- Х – наличие хрома;
Рис. 1 Сталь 9ХС под микроскопом
Процентное содержание кремния и хрома составляет 1% для каждого элемента. Показатель имеет неизменное значение, не указывается в маркировке.
Химический состав
Марка 9ХС обладает следующим химическим составом:
- углерод – до 0,9%;
- кремний – до 1%;
- хром – до 1%;
- марганец – до 0,60%;
- никель – до 0,30%;
- сера – до 0,05%;
- фосфор – до 0,03%;
- молибден – до 0,2%;
- ванадий – до 0,2%;
- медь – до 0,3%.
Основной составляющей сплава является железо. Его доля достигает 94%.
Малое содержание серы и фосфора гарантирует высокие эксплуатационные качества стали, снижает риск повреждения инструмента в процессе интенсивной эксплуатации.
Таблица №1 Механические свойства стали 9ХС
Преимущества и недостатки материала
Плюсы и минусы у стали 9ХС присутствуют в достаточных количествах.
Плюсы стали 9ХС.
- Устойчивость к коррозионному поражению. Возможность эффективного использования инструмента в условиях повышенной влажности.
- Высокая твердость материала. Длительное сохранение заточки сверл, метчиков и плашек.
- Устойчивость к изгибающему воздействию, малая вероятность появления сколов на рабочей поверхности.
- Стойкость к воздействию абразивов.
Минусы 9ХС.
- Необходимо строгое соблюдение технических условий при обработке материала. Малейшее отклонение от рекомендованных значений приведет к снижению качества детали.
- Более высокая цена в сравнении с аналогами.

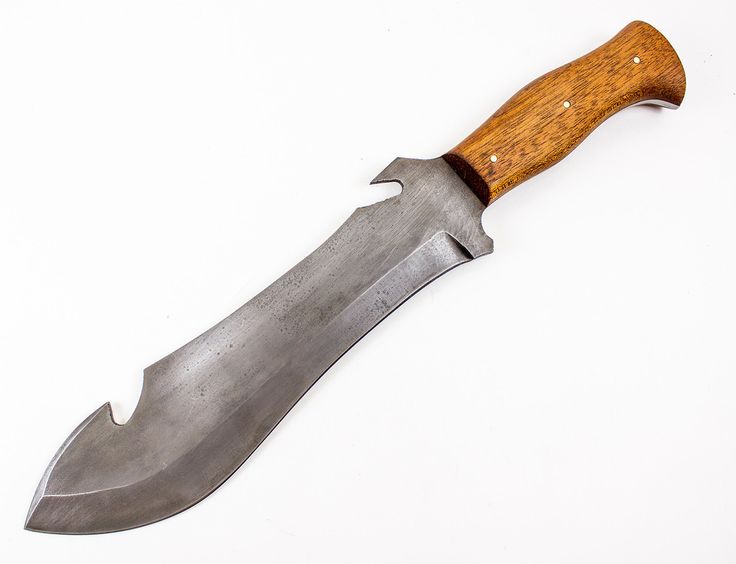

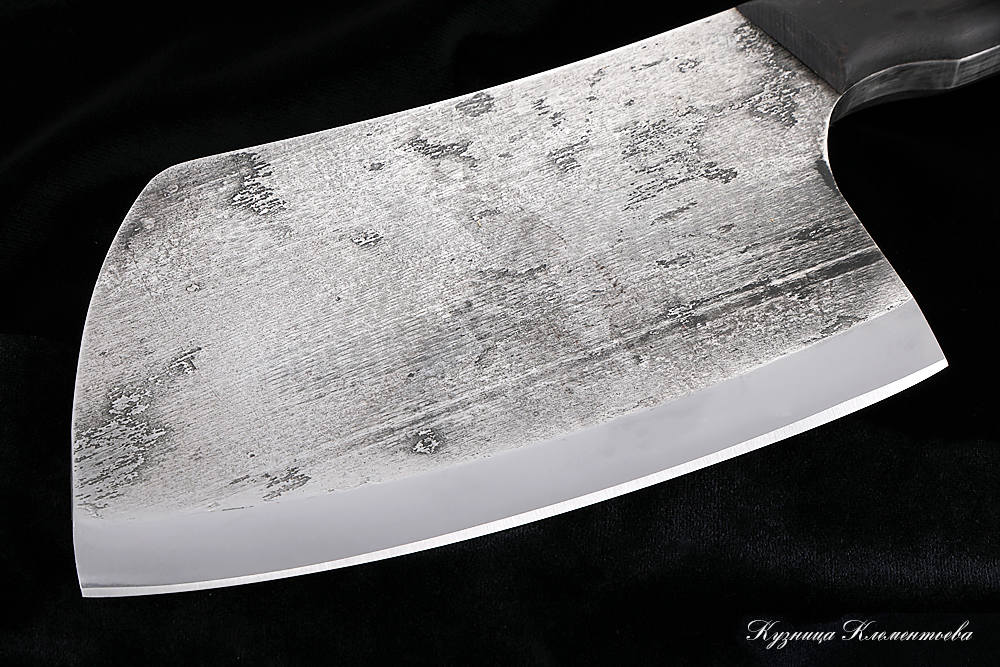

Многие мастерские приобретают 9ХС для ножей. Особые свойства материала позволяют создать прочные, долговечные и эстетичные клинки.

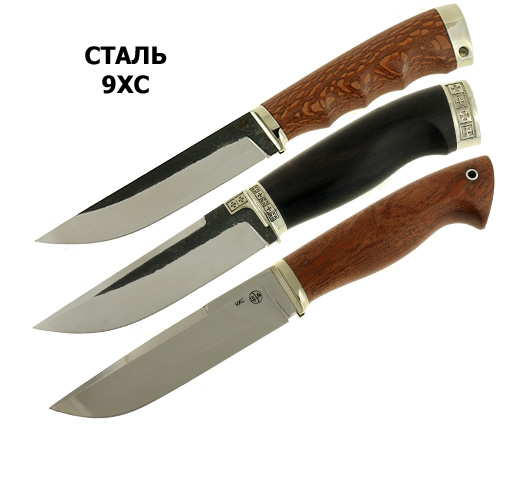

Рис. 2 Нож из стали 9ХС
Продукция на базе стали 9ХС
С использованием стали 9ХС производится широкий спектр инструментов. Покупателям доступны сверла, фрезы, метчики, плашки и прочая продукция.
Сверла 9ХС
Сверла 9ХС выпускаются по ГОСТ 10902-64. С их помощью обрабатывают черные и цветные металлы, дерево и пластик. Продукция является универсальным решением для производственника и домашнего мастера.
Рис. 3 Сверла 9ХС
Фрезы 9ХС
Фрезы из сплава 9ХС нередко имеют напайки. Такое решение позволяет улучшить режущие свойства инструмента, сохранив высокую механическую прочность. Продукция производится согласно ГОСТ 17025-71.
Рис. 4 Фреза 9ХС
Метчики
При выпуске метчиков 9ХС соблюдается ГОСТ 3266-81. Сталь востребована при изготовлении продукции для ручного труда, позволяет создавать инструмент высокой точности.
Рис. 5 Ручные метчики 9ХС
Плашки
В продаже представлено огромное количество плашек 9ХС. Продукция соответствует ГОСТ 24737-81, ГОСТ 6228-80, ГОСТ 9740-71 и DIN 223. Инструмент подходит для периодического и постоянного использования.
Рис. 6 Плашка 9ХС
Для комплексного проведения работ предлагаются наборы плашек.
Рис. 7 Набор плашек 9ХС
Из инструментальной стали 9ХС изготавливаются компоненты отдельных механизмов. Как правило, это нетиповые детали, подверженные высоким эксплуатационным нагрузкам.
Заточка изделий из стали 9ХС
Заточка продукции из сплава 9ХС производится посредством абразивного инструмента. Как правило, используются круги различной степени зернистости. Мастер начинает с круга, имеющего максимально допустимое зерно, после чего переходит к абразивам с меньшими показателями.
К работам допускается качественный заточный инструмент с одинаковой фракцией абразивов. Применение некондиционной продукции приведет к появлению сколов и трещин на режущей поверхности.
Рис. 8 Заточка сверла
Стандарты, регламентирующие качество проката 9ХС
Выпуск проката из стали марки 9ХС регламентирован следующими нормативами.
- Прокат фасонного и сортового типа – ГОСТ 5950-73.
- Пруток калиброванный – ГОСТ 7417-75 и ГОСТ 8559-75.
- Пруток шлифованный – ГОСТ 14955-77.
- Поковка – ГОСТ 1133-71.
Выпуск полосы из стали 9ХС регламентирует ГОСТ 4405-75.
Соответствие проката перечисленным стандартам подтверждается наличием документов от завода-производителя и бирок на партии товаров.
Рис. 9 Калиброванный пруток 9ХС
Аналоги 9ХС
Аналоги 9ХС присутствуют в немецких и общеевропейских стандартах. В первых это сплавы 150Cr14 и 90CrSi5, во-вторых – 1.2108.
Термическая обработка
Сталь подвергается закалке, изотермическому и рекристаллизационному отжигу. Каждая процедура обладает собственными особенностями.
Закалка
Закалка стали происходит при температуре 865-875 градусов. Материал разогревается в электрической печи, после чего охлаждается в масляной ванне. По завершении процедуры заготовка приобретает твердость 63 – 64 HRC.
Рис. 10 Процедура закалки 9ХС
Изотермический отжиг
Отжиг изотермического типа проводится с целью аустенизации сплава на железной основе. Операция выполняется в два этапа.
- Нагрев до 790 – 810 градусов с выдержкой порядка 1 – 2 часов.
- Нагрев до 700 – 720 градусов с выдержкой 3 – 4 часа.
В результате материал приобретает твердость до 241 HB.
Таблица №2 Механические свойства стали 9ХС при повышенных температурах
Рекристаллизационный отжиг
Нагрев материала до температуры, превышающей температуру кристаллизации. Задача процедуры – улучшение структуры стали и снятие внутренних напряжений. Отжиг проводится в электропечи, предполагает прогрев заготовки до 730 градусов.
Рис. 11 Отжиг 9ХС
Материал охлаждается на открытом воздухе. После его остывания выполняется контрольная проверка отдельных образцов.
Часто задаваемые вопросы
Для чего используется сталь 9ХС?
Из стали 9ХС производятся металлорежущие инструменты, ответственные компоненты конструкций и механизмов. Последние обладают высокой упругостью, усталостной прочностью и износостойкостью.
Какие легирующие элементы присутствуют в стали 9ХС?
Основными легирующими элементами являются кремний и хром. Содержание каждого компонента не превышает 1%.
Можно ли использовать изделия из стали 9ХС во влажных помещениях?
Продукция на основе 9ХС обладает высокой коррозионной стойкостью. Хром, содержащийся в составе сплава, снижает интенсивность окисления, позволяет использовать изделия во влажной среде и с частичным погружением.
Что означает цифра 9 в маркировке 9ХС?
Цифра 9 указывает на процентное содержание углерода. Количество данного элемента для стали 9ХС не превышает 0,9%.
