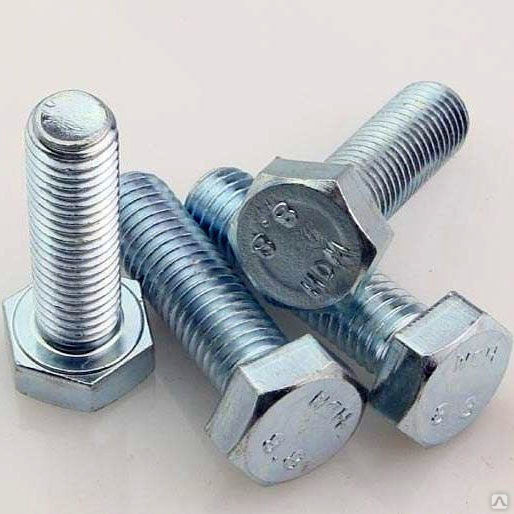

Болт ГОСТ 7798-70 стальной оцинкованный и без покрытия
+7 (495) 641 16 85 город Москва
Главная \ Каталог товаров \ КРЕПЁЖНЫЕ ИЗДЕЛИЯ: Болты, Гайки, Шайбы, Хомуты, Анкеры, Шпильки \ Болт стальной ГОСТ 7798-70
Наименование – Болт стальной ГОСТ 7798-70
Применение – стальные болты применяются для крепежа деталей трубопроводов различного назначения
Регламентирующий документ – ГОСТ 7798-70
Покрытие – без покрытия и оцинкованные
Тип присоединения – резьбовой
Тип резьбы – метрическая
Материал – сталь
Вес болтов в упаковке = 20, 25, 30, 60 кг
Сертификат / паспорт ( по запросу )
Цена / прайс – ( по запросу )
Таблица подбора болтов для фланцевых соединений
Технические характеристики и размеры
Наименование | Длина болта | Диаметр резьбы | Условное | Длина резьбы | Ориентиро- | Стоимость |
Болт стальной М12х50 | 50 | 12 | М12×50 | 30 | 0. | цена по |
Болт стальной М12х60 | 60 | 12 | М12×60 | 30 | 0.068 | цена по |
Болт стальной М12х70 | 70 | 12 | М12×70 | 30 | 0.079 | цена по |
Болт стальной М16х60 | 60 | 16 | М16×60 | 38 | 0. | цена по |
Болт стальной М16х70 | 70 | 16 | М16×70 | 38 | 0.145 | цена по |
Болт стальной М16х80 | 80 | 16 | М16×80 | 38 | 0.161 | цена по |
Болт стальной М16х90 | 90 | 16 | М16х90 | 38 | 0. | цена по |
Болт стальной М16х100 | 100 | 16 | М16х100 | 38 | 0.193 | цена по |
Болт стальной М20×80 | 80 | 20 | М20×80 | 46 | 0.268 | цена по |
Болт стальной М20х90 | 90 | 20 | М20х90 | 46 | 0. | цена по |
Болт стальной М20х100 | 100 | 20 | М20х100 | 46 | 0.315 | цена по |
Болт стальной М24х100 | 100 | 24 | М24х100 | 54 | 0.473 | цена по |
Болт стальной оцинкованный М12х60 ГОСТ 7798-70 | 60 | 12 | М12х60 | 30 | 0. | цена по |
Болт стальной оцинкованный М12х70 ГОСТ 7798-70 | 70 | 12 | М12х70 | 30 | 0.080 | цена по |
Болт стальной оцинкованный М16х60 ГОСТ 7798-70 | 60 | 16 | М16х60 | 38 | 0.129 | цена по |
Болт стальной оцинкованный М16х70 ГОСТ 7798-70 | 70 | 16 | М16х70 | 38 | 0. | цена по |
Болт стальной оцинкованный М16х80 ГОСТ 7798-70 | 80 | 16 | М16х80 | 38 | 0.161 | цена по |
Болт стальной оцинкованный М16х90 ГОСТ 7798-70 | 90 | 16 | М16х90 | 38 | 0.177 | цена по |
Болт стальной оцинкованный М20х80 ГОСТ 7798-70 | 80 | 20 | М20х80 | 46 | 0. | цена по |
Болт стальной оцинкованный М20х90 ГОСТ 7798-70 | 90 | 20 | М20х90 | 46 | 0. 290 | цена по |
Болт стальной оцинкованный М20х100 ГОСТ 7798-70 | 100 | 20 | М20х100 | 46 | 0.315 | цена по |
Болт стальной оцинкованный М24х90 ГОСТ 7798-70 | 90 | 24 | М24х90 | 54 | 0. | цена по |
Болт стальной оцинкованный М24х90 ГОСТ 7798-70 | 100 | 24 | М24х100 | 54 | 0.473 | цена по |
062
130
177
290
068
145
268
438
Сопутствующие товары
| Гайки стальные ГОСТ 5915-70 | Болты с полной резьбой ГОСТ 7798-70 | Фланцы ГОСТ12820-80 | Шпильки стальные резьбовые |
Возврат в on-line каталог >>
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.
lm@mail.ru или позвонив по телефону в Москве: +7 ( 495 ) 641 16 85
ООО “ПРОТОН”, Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85
Высокопрочный болт ГОСТ 7798-70 технические характеритики
PrevNext
Как бы ни развивались техника и технологии, основным средством создать разъемное соединение были и остаются болты. Со времен Промышленной революции и по сей день они широко применяются во всех областях экономики: в машиностроении, в приборостроении, в энергетике, на транспорте, в сельском хозяйстве, в добывающей промышленности и т.д.
Болты воспринимают усилия среза, растяжения и изгиба, а потому эффективны для соединения различных деталей – фланцев, пластин, брусьев. Этот крепеж незаменим в случаях, когда:
- необходимо создать разъемное соединение;
- невозможно создать сварное соединение;
- материал деталей не позволяет нарезать в них резьбу;
- материал деталей не способен обеспечить достаточную прочность и долговечность резьбы.

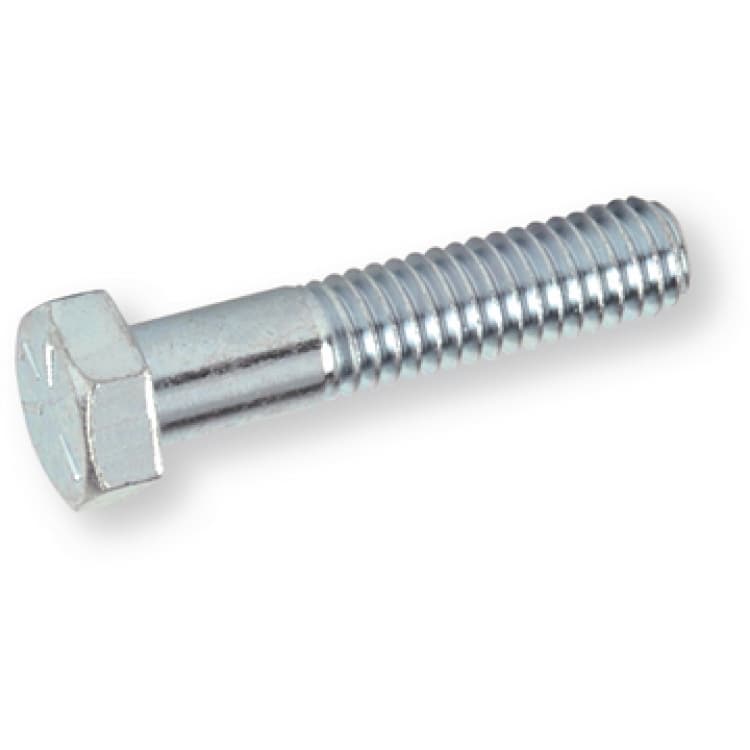

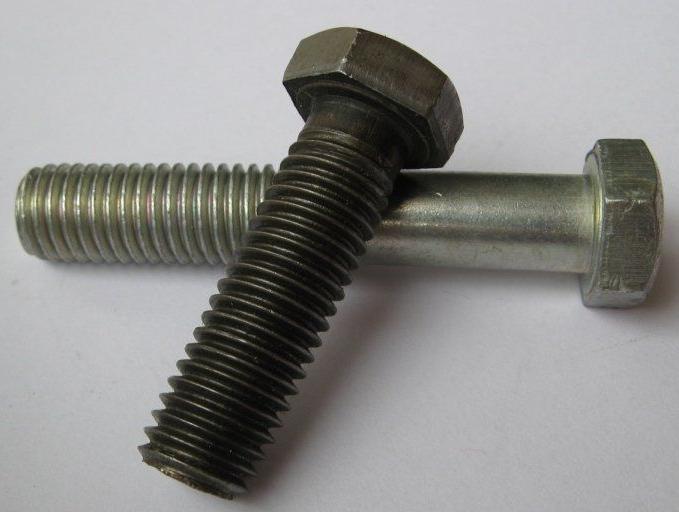

Болт ГОСТ 7798-70 – это стержень с метрической резьбой и шестигранной головкой, материалом которого служит сталь марок 10, 20, 10 кп, 20кп, 35, 30ХР, 40Х. Диаметр резьбовой части находится в пределах от 6 мм (М6) до 48 мм (М48).
Болт шестигранный ГОСТ 7798-70 должен соответствовать нормальной точности (классу В) и классам прочности 4,8; 5,8; 6,8; 8,8; 10,9. Первая цифра класса прочности – это 1/100 предела прочности на разрыв (в МПа). Вторая цифра – отношение предела прочности к пределу текучести, умноженное на 10. Таким образом, класс прочности позволяет судить о наиболее существенных рабочих характеристиках данного вида крепежа.
Болты, имеющие предел прочности 800МПа и выше, называются высокопрочными. Они воспринимают высокие статические и динамические напряжения. Болт высокопрочный способен одинаково надежно работать в агрессивных средах, при высокотемпературных нагрузках и в условиях низких температур. Материалом для этого крепежа служит сталь марок 30ХР, 40Х.
Используют его в металлургии, в химической, фармацевтической промышленности, для работы на Крайнем Севере и во всех случаях, когда необходимо обеспечить высокую прочность соединения.
Болт ГОСТ 7798-70 может иметь резьбу с мелким или крупным шагом. Наибольшее распространение имеет резьба с крупным шагом, поскольку на ее точность в меньшей степени влияют погрешности изготовления.
В то же время, резьба с мелким шагом обеспечивает более высокую прочность резьбовой части стержня без снижения прочности резьбы. И, кроме того, мелкошаговая резьба по сравнению с крупношаговой имеет более высокую надежность самоторможения. Все вместе работает на увеличение надежности соединения.
|
Длинна болта, мм |
Теоретическая масса 1000 шт болтов, кг, при номинальном диаметре резьбы d, мм | ||||||||||||
| 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | |
| 8 | 4,31 | 8,67 | |||||||||||
| 10 | 4,71 | 9,39 | 16,68 | ||||||||||
| 12 | 5,12 | 10,12 | 17,82 | ||||||||||
| 14 | 5,52 | 10,85 | 18,96 | 27,89 | |||||||||
| 16 | 5,93 | 11,57 | 20,10 | 29,48 | 43,98 | ||||||||
| 18 | 6,34 | 12,3 | 21,23 | 31,12 | 46,21 | 65,54 | |||||||
| 20 | 6,74 | 13,02 | 22,37 | 32,76 | 48,45 | 68,49 | 95,81 | ||||||
| 22 | 7,20 | 13,52 | 23,51 | 34,4 | 50,69 | 71,44 | 99,52 | ||||||
| 25 | 7,87 | 14,84 | 25,22 | 36,86 | 54,05 | 75,87 | 105,1 | 133,3 | |||||
| 28 | 8,54 | 16,33 | 26,92 | 39,32 | 57,40 | 80,29 | 110,6 | 140,2 | |||||
| 30 | 8,98 | 17,12 | 28,52 | 40,96 | 59,64 | 83,24 | 114,3 | 144,8 | 193,0 | ||||
| 32 | 9,43 | 17,91 | 29,43 | 42,59 | 61,87 | 86,19 | 118,0 | 149,4 | 198,6 | 237,0 | |||
| 35 | 10,09 | 19,09 | 31,28 | 45,34 | 65,24 | 90,62 | 123,6 | 156,3 | 207,0 | 246,9 | 340,6 | ||
| 38 | 10,76 | 20,28 | 33,18 | 48,00 | 68,59 | 95,04 | 129,2 | 163,2 | 215,4 | 256,9 | 353,3 | ||
| 40 | 11,20 | 21,07 | 34,36 | 49,78 | 71,25 | 97,99 | 132,9 | 167,8 | 221,0 | 263,5 | 361,8 | 474,8 | |
| 45 | 12,31 | 23,04 | 37,45 | 54,22 | 77,30 | 105,7 | 142,1 | 179,4 | 235,0 | 280,1 | 373,0 | 500,9 | |
| 50 | 13,42 | 25,02 | 40,53 | 58,67 | 83,35 | 113,6 | 152,4 | 190,9 | 249,0 | 296,7 | 404,1 | 526,9 | 834,5 |
| 55 | 14,53 | 26,99 | 43,62 | 63,11 | 89,39 | 121,5 | 162,4 | 203,7 | 263,1 | 313,3 | 425,3 | 553,0 | 872,1 |
| 60 | 15,64 | 28,97 | 46,70 | 67,55 | 95,44 | 129,4 | 172,4 | 216,0 | 278,9 | 329,9 | 446,5 | 579,0 | 909,8 |
| 65 | 16,76 | 30,94 | 49,79 | 71,99 | 101,5 | 137,3 | 182,4 | 228,4 | 293,8 | 348,8 | 467,7 | 605,1 | 947,4 |
| 70 | 17,87 | 32,91 | 52,87 | 76,44 | 107,5 | 145,2 | 192,4 | 240,7 | 308,8 | 366,5 | 491,1 | 631,1 | 985,0 |
| 75 | 18,98 | 34,89 | 55,96 | 80,88 | 113,6 | 153,1 | 202,4 | 253,0 | 323,7 | 384,3 | 513,6 | 659,7 | 1023,0 |
| 80 | 20,09 | 36,86 | 59,04 | 85,33 | 119,6 | 161,0 | 212,4 | 265,0 | 338,6 | 402,1 | 536,1 | 687,5 | 1061,0 |
| 85 | 21,20 | 38,84 | 62,13 | 89,77 | 125,7 | 168,9 | 222,4 | 277,7 | 353,6 | 419,8 | 558,6 | 715,2 | 1098,0 |
| 90 | 22,31 | 40,81 | 65,21 | 94,20 | 131,7 | 176,8 | 232,4 | 290,1 | 368,5 | 437,6 | 581,0 | 743,0 | 1141,0 |
| 95 | 42,79 | 68,30 | 98,64 | 137,8 | 184,7 | 242,4 | 302,4 | 383,4 | 455,4 | 603,5 | 770,8 | 1181,0 | |
| 100 | 44,76 | 71,38 | 103,1 | 143,8 | 192,6 | 252,4 | 314,7 | 398,3 | 473,2 | 626,0 | 798,5 | 1221,0 | |
| 105 | 74,47 | 107,5 | 149,9 | 200,5 | 262,4 | 327,1 | 413,3 | 490,9 | 648,5 | 826,3 | 1261,0 | ||
| 110 | 77,55 | 112,0 | 155,9 | 208,4 | 272,3 | 339,4 | 428,2 | 508,7 | 671,0 | 854,1 | 1301,0 | ||
| 115 | 80,63 | 116,4 | 162,0 | 216,3 | 282,3 | 351,8 | 443,1 | 526,5 | 693,5 | 881,8 | 1341,0 | ||
| 120 | 83,72 | 120,9 | 168,0 | 224,2 | 292,3 | 364,1 | 458,1 | 544,2 | 716,0 | 909,6 | 1381,0 | ||
| 125 | 86,80 | 125,3 | 174,0 | 232,1 | 302,3 | 376,4 | 473,0 | 562,0 | 738,5 | 937,4 | 1421,0 | ||
| 130 | 89,89 | 129,7 | 180,1 | 240,0 | 312,3 | 388,8 | 487,9 | 579,8 | 761,0 | 965,2 | 1461,0 | ||
| 140 | 96,06 | 138,6 | 192,2 | 255,8 | 332,3 | 413,5 | 517,8 | 615,3 | 806,0 | 1021,0 | 1541,0 | ||
| 150 | 102,18 | 147,5 | 204,3 | 271,6 | 352,3 | 438,1 | 547,6 | 650,8 | 850,1 | 1076,0 | 1621,0 | ||
| 160 | 108,38 | 156,4 | 216,4 | 287,4 | 372,3 | 462,8 | 577,5 | 686,4 | 895,9 | 1132,0 | 1701,0 | ||
| 170 | 114,58 | 165,3 | 228,5 | 303,2 | 392,3 | 487,5 | 607,4 | 721,9 | 940,9 | 1188,0 | 1780,0 | ||
| 180 | 120,68 | 174,2 | 240,6 | 319,0 | 412,3 | 512,2 | 637,2 | 757,5 | 985,9 | 1243,0 | 1860,0 | ||
| 190 | 126,88 | 183,1 | 252,7 | 333,8 | 432,3 | 536,9 | 667,1 | 793,0 | 1031,0 | 1299,0 | 1940,0 | ||
| 200 | 133,08 | 191,9 | 264,7 | 350,6 | 452,2 | 561,5 | 697,0 | 828,6 | 1076,0 | 1354,0 | 2020,0 | ||
| 220 | 209,7 | 228,9 | 382,2 | 492,2 | 610,9 | 756,7 | 899,6 | 1166,0 | 1465,0 | 2180,0 | |||
| 240 | 227,5 | 313,1 | 413,8 | 532,2 | 660,3 | 816,4 | 970,8 | 1256,0 | 1576,0 | 2340,0 | |||
| 260 | 245,2 | 337,6 | 445,4 | 572,2 | 709,6 | 1042,0 | 1346,0 | 1687,0 | 2500,0 | ||||
| 280 | 361,5 | 476,9 | 612,2 | 759,0 | 935,9 | 1113,0 | 1436,0 | 1798,0 | 2660,0 | ||||
| 300 | 385,7 | 508,5 | 652,2 | 808,3 | 995,6 | 1184,0 | 1526,0 | 1910,0 | 2820,0 | ||||

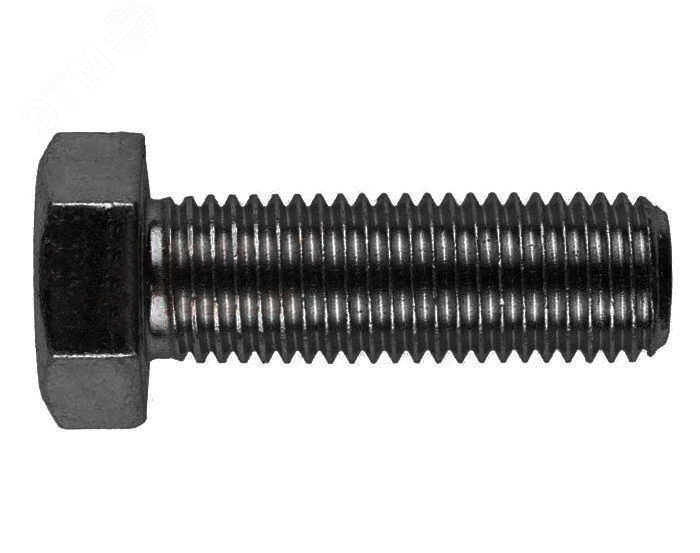

Болт ГОСТ 7798-70/DIN 931 М24*220 кл.
