Высокопрочный болт ГОСТ 7798-70 технические характеритики
Как бы ни развивались техника и технологии, основным средством создать разъемное соединение были и остаются болты. Со времен Промышленной революции и по сей день они широко применяются во всех областях экономики: в машиностроении, в приборостроении, в энергетике, на транспорте, в сельском хозяйстве, в добывающей промышленности и т.д.
Болты воспринимают усилия среза, растяжения и изгиба, а потому эффективны для соединения различных деталей – фланцев, пластин, брусьев. Этот крепеж незаменим в случаях, когда:
- необходимо создать разъемное соединение;
- невозможно создать сварное соединение;
- материал деталей не позволяет нарезать в них резьбу;
- материал деталей не способен обеспечить достаточную прочность и долговечность резьбы.
ГОСТ 7798-70 определяет размеры и основные рабочие характеристики шестигранных болтов.
Болт ГОСТ 7798-70 – это стержень с метрической резьбой и шестигранной головкой, материалом которого служит сталь марок 10, 20, 10 кп, 20кп, 35, 30ХР, 40Х. Диаметр резьбовой части находится в пределах от 6 мм (М6) до 48 мм (М48).
Болт шестигранный ГОСТ 7798-70 должен соответствовать нормальной точности (классу В) и классам прочности 4,8; 5,8; 6,8; 8,8; 10,9. Первая цифра класса прочности – это 1/100 предела прочности на разрыв (в МПа). Вторая цифра – отношение предела прочности к пределу текучести, умноженное на 10. Таким образом, класс прочности позволяет судить о наиболее существенных рабочих характеристиках данного вида крепежа.
Болты, имеющие предел прочности 800МПа и выше, называются высокопрочными. Они воспринимают высокие статические и динамические напряжения. Болт высокопрочный способен одинаково надежно работать в агрессивных средах, при высокотемпературных нагрузках и в условиях низких температур. Материалом для этого крепежа служит сталь марок 30ХР, 40Х. Используют его в металлургии, в химической, фармацевтической промышленности, для работы на Крайнем Севере и во всех случаях, когда необходимо обеспечить высокую прочность соединения.
Болт ГОСТ 7798-70 может иметь резьбу с мелким или крупным шагом. Наибольшее распространение имеет резьба с крупным шагом, поскольку на ее точность в меньшей степени влияют погрешности изготовления.
В то же время, резьба с мелким шагом обеспечивает более высокую прочность резьбовой части стержня без снижения прочности резьбы. И, кроме того, мелкошаговая резьба по сравнению с крупношаговой имеет более высокую надежность самоторможения. Все вместе работает на увеличение надежности соединения.
Длинна болта, мм |
Теоретическая масса 1000 шт болтов, кг, при номинальном диаметре резьбы d, мм | ||||||||||||
6 | 8 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | ||
8 | 4,31 | 8,67 | |||||||||||
10 | 4,71 | 9,39 | 16,68 | ||||||||||
12 | 5,12 | 10,12 | 17,82 | ||||||||||
14 | 5,52 | 10,85 | 18,96 | 27,89 | |||||||||
16 | 5,93 | 11,57 | 20,10 | 29,48 | 43,98 | ||||||||
18 | 6,34 | 12,3 | 21,23 | 31,12 | 46,21 | 65,54 | |||||||
20 | 6,74 | 13,02 | 22,37 | 32,76 | 48,45 | 68,49 | 95,81 | ||||||
22 | 7,20 | 13,52 | 23,51 | 34,4 | 50,69 | 71,44 | 99,52 | ||||||
7,87 | 14,84 | 25,22 | 36,86 | 54,05 | 75,87 | 105,1 | 133,3 | ||||||
28 | 8,54 | 16,33 | 26,92 | 39,32 | 57,40 | 80,29 | 110,6 | 140,2 | |||||
30 | 8,98 | 17,12 | 28,52 | 40,96 | 59,64 | 83,24 | 114,3 | 144,8 | 193,0 | ||||
32 | 9,43 | 17,91 | 29,43 | 42,59 | 61,87 | 86,19 | 118,0 | 149,4 | 198,6 | 237,0 | |||
35 | 10,09 | 19,09 | 31,28 | 45,34 | 65,24 | 90,62 | 123,6 | 156,3 | 207,0 | 246,9 | 340,6 | ||
38 | 10,76 | 20,28 | 33,18 | 48,00 | 68,59 | 95,04 | 129,2 | 163,2 | 215,4 | 256,9 | 353,3 | ||
40 | 11,20 | 21,07 | 34,36 | 49,78 | 71,25 | 97,99 | 132,9 | 167,8 | 221,0 | 263,5 | 361,8 | 474,8 | |
45 | 12,31 | 23,04 | 37,45 | 54,22 | 77,30 | 105,7 | 142,1 | 179,4 | 235,0 | 280,1 | 373,0 | 500,9 | |
50 | 13,42 | 25,02 | 40,53 | 58,67 | 83,35 | 113,6 | 152,4 | 190,9 | 249,0 | 296,7 | 404,1 | 526,9 | 834,5 |
55 | 14,53 | 26,99 | 43,62 | 63,11 | 89,39 | 121,5 | 162,4 | 203,7 | 263,1 | 313,3 | 425,3 | 553,0 | 872,1 |
60 | 15,64 | 28,97 | 46,70 | 67,55 | 95,44 | 129,4 | 172,4 | 216,0 | 278,9 | 329,9 | 446,5 | 579,0 | 909,8 |
65 | 16,76 | 30,94 | 49,79 | 71,99 | 101,5 | 137,3 | 182,4 | 228,4 | 293,8 | 348,8 | 467,7 | 605,1 | 947,4 |
70 | 17,87 | 32,91 | 52,87 | 76,44 | 107,5 | 145,2 | 192,4 | 240,7 | 308,8 | 366,5 | 491,1 | 631,1 | 985,0 |
75 | 18,98 | 34,89 | 55,96 | 80,88 | 113,6 | 153,1 | 202,4 | 253,0 | 323,7 | 384,3 | 513,6 | 659,7 | 1023,0 |
80 | 20,09 | 36,86 | 59,04 | 85,33 | 119,6 | 161,0 | 212,4 | 265,0 | 338,6 | 402,1 | 536,1 | 687,5 | 1061,0 |
85 | 21,20 | 38,84 | 62,13 | 89,77 | 125,7 | 168,9 | 222,4 | 277,7 | 353,6 | 419,8 | 558,6 | 715,2 | 1098,0 |
90 | 22,31 | 40,81 | 65,21 | 94,20 | 131,7 | 176,8 | 232,4 | 290,1 | 368,5 | 437,6 | 581,0 | 743,0 | 1141,0 |
95 | 42,79 | 68,30 | 98,64 | 137,8 | 184,7 | 242,4 | 302,4 | 383,4 | 455,4 | 603,5 | 770,8 | 1181,0 | |
100 | 44,76 | 71,38 | 103,1 | 143,8 | 192,6 | 252,4 | 314,7 | 398,3 | 473,2 | 626,0 | 798,5 | 1221,0 | |
105 | 74,47 | 107,5 | 149,9 | 200,5 | 262,4 | 327,1 | 413,3 | 490,9 | 648,5 | 826,3 | 1261,0 | ||
110 | 77,55 | 112,0 | 155,9 | 208,4 | 272,3 | 339,4 | 428,2 | 508,7 | 671,0 | 854,1 | 1301,0 | ||
115 | 80,63 | 116,4 | 162,0 | 216,3 | 282,3 | 351,8 | 443,1 | 526,5 | 693,5 | 881,8 | 1341,0 | ||
120 | 83,72 | 120,9 | 168,0 | 224,2 | 292,3 | 364,1 | 458,1 | 544,2 | 716,0 | 909,6 | 1381,0 | ||
125 | 86,80 | 125,3 | 174,0 | 232,1 | 302,3 | 376,4 | 473,0 | 562,0 | 738,5 | 937,4 | 1421,0 | ||
130 | 89,89 | 129,7 | 180,1 | 240,0 | 312,3 | 388,8 | 487,9 | 579,8 | 761,0 | 965,2 | 1461,0 | ||
140 | 96,06 | 138,6 | 192,2 | 255,8 | 332,3 | 413,5 | 517,8 | 615,3 | 806,0 | 1021,0 | 1541,0 | ||
150 | 102,18 | 147,5 | 204,3 | 271,6 | 352,3 | 438,1 | 547,6 | 650,8 | 850,1 | 1076,0 | 1621,0 | ||
160 | 108,38 | 156,4 | 216,4 | 287,4 | 372,3 | 462,8 | 577,5 | 686,4 | 895,9 | 1132,0 | 1701,0 | ||
170 | 114,58 | 165,3 | 228,5 | 303,2 | 392,3 | 487,5 | 607,4 | 721,9 | 940,9 | 1188,0 | 1780,0 | ||
180 | 120,68 | 174,2 | 240,6 | 319,0 | 412,3 | 512,2 | 637,2 | 757,5 | 985,9 | 1243,0 | 1860,0 | ||
190 | 126,88 | 183,1 | 252,7 | 333,8 | 432,3 | 536,9 | 667,1 | 793,0 | 1031,0 | 1299,0 | 1940,0 | ||
200 | 133,08 | 191,9 | 264,7 | 350,6 | 452,2 | 561,5 | 697,0 | 828,6 | 1076,0 | 1354,0 | 2020,0 | ||
220 | 209,7 | 228,9 | 382,2 | 492,2 | 610,9 | 756,7 | 899,6 | 1166,0 | 1465,0 | 2180,0 | |||
240 | 227,5 | 313,1 | 413,8 | 532,2 | 660,3 | 816,4 | 970,8 | 1256,0 | 1576,0 | 2340,0 | |||
260 | 245,2 | 337,6 | 445,4 | 572,2 | 709,6 | 1042,0 | 1346,0 | 1687,0 | 2500,0 | ||||
280 | 361,5 | 476,9 | 612,2 | 759,0 | 935,9 | 1113,0 | 1436,0 | 1798,0 | 2660,0 | ||||
300 | 385,7 | 508,5 | 652,2 | 808,3 | 995,6 | 1184,0 | 1526,0 | 1910,0 | 2820,0 |
www.metizniki.ru
ГОСТ Р 50796-95(ИСО 4014-88) Болты с шестигранной головкой…
Действующий
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Дата введения 01.07.1996
1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК “Крепежные изделия”
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29.06.95 № 336
3 Стандарт содержит полный аутентичный текст ИСО 4014-88 “Болты с шестигранной головкой. Классы точности А и В” в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства
4 ВВЕДЕН ВПЕРВЫЕ
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на болты с шестигранной головкой с диаметром резьбы от М1,6 до М64 с крупным шагом резьбы класса точности А (для резьбы до М24 и номинальных длин до 10 , но не более 150 мм) и класса точности В (для резьбы более М24 или для номинальных длин более 10 или более 150 мм).Стандарт соответствует ИСО 4014 в части болтов из углеродистых сталей.
Требования стандарта являются обязательными.
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1759.0-87 | Болты, винты, шпильки и гайки. Технические условия |
ГОСТ 1759.1-82 | Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей |
ГОСТ 1759.2-82 | Болты, винты и шпильки. Дефекты поверхности и методы контроля |
ГОСТ 1759.4-87 (ИСО 898/1-78) | Болты, винты и шпильки. Механические свойства и методы испытаний |
ГОСТ 12414-66 | Концы болтов, винтов и шпилек. Размеры |
ГОСТ 16093-81 | Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором |
ГОСТ 17769-83 | Изделия крепежные. Правила приемки |
ГОСТ 24705-81 | Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры |
ГОСТ Р 50793-95 | Болты с шестигранной головкой с резьбой до головки классов точности А и В. Технические условия |
Примечание – Конец должен быть с фаской или для резьб не более М4 может быть без фаски по ГОСТ 12414.
Таблица 1 – Размеры болтов с предпочтительными размерами резьбы, мм
Резьба | M1,6 | M2 | M2,5 | M3 | М4 | M5 | M6 | M8 | M10 | M12 | ||||
0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | |||||
2) | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | ||||
справ. | 3) | – | – | – | – | – | – | – | – | – | – | |||
4) | – | – | – | – | – | – | – | – | – | – | ||||
мин. | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | ||||
макс. | 0,25 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | ||||
макс. | 2 | 2,6 | 3,1 | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | ||||
ном. = макс. | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | ||||
Класс точности _А_ мин. | 1,46 | 1,86 | 2,36 | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | ||||
В | – | – | – | – | – | – | – | – | – | – | ||||
Класс точности _А_ мин. | 2,27 | 3,07 | 4,07 | 4,57 | 5,88 | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | ||||
В | – | – | – | – | – | – | – | – | – | – | ||||
Класс точности _А_ мин. | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | ||||
В | – | – | – | – | – | – | – | – | – | – | ||||
макс. | 0,6 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,4 | 2 | 2 | 3 | ||||
ном. | 1,1 | 1,4 | 1,7 | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | ||||
Класс точности А | мин. | 0,975 | 1,275 | 1,575 | 1,875 | 2,675 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | |||
макс. | 1,225 | 1,525 | 1,825 | 2,125 | 2,925 | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | ||||
Класс точности В | мин. | – | – | – | – | – | – | – | – | – | – | |||
макс. | – | – | – | – | – | – | – | – | – | – | ||||
Класс точности _А_ мин. | 0,68 | 0,89 | 1,1 | 1,31 | 1,87 | 2,35 | 2,7 | 3,61 | 4,35 | 5,12 | ||||
В | – | – | – | – | – | – | – | – | – | – | ||||
мин. | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | ||||
ном. = макс. | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | ||||
Класс точности _А_ мин. | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | ||||
В | – | – | – | – | – | – | – | – | – | – |
Продолжение таблицы 1
Резьба | М16 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 | |||||
2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | ||||||
2) | 38 | 46 | 54 | 66 | – | – | – | – | – | |||||
справ. | 3) | 44 | 52 | 60 | 72 | 84 | 96 | 108 | – | – | ||||
4) | – | – | 73 | 85 | 97 | 109 | 121 | 137 | 153 | |||||
мин. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | |||||
макс. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |||||
макс. | 17,7 | 22,4 | 26,4 | 33,4 | 39,4 | 45,6 | 52,6 | 63 | 71 | |||||
ном. = макс. | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |||||
Класс точности _А_ мин. | 15,73 | 19,67 | 23,67 | – | – | – | – | – | – | |||||
В | 15,57 | 19,48 | 23,48 | 29,48 | 35,38 | 41,38 | 47,38 | 55,26 | 63,26 | |||||
Класс точности _А_ мин. | 22,49 | 28,19 | 33,61 | – | – | – | – | – | – | |||||
В | 22 | 27,7 | 33,25 | 42,75 | 51,11 | 59,95 | 69,45 | 78,66 | 88,16 | |||||
Класс точности _А_ мин. | 26,75 | 33,53 | 39,98 | – | – | – | – | – | – | |||||
В | 26,17 | 32,95 | 39,55 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 | |||||
макс. | 3 | 4 | 4 | 6 | 6 | 8 | 10 | 12 | 13 | |||||
ном. | 10 | 12,5 | 15 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |||||
Класс точности А | мин. | 9,82 | 12,285 | 14,785 | – | – | – | – | – | – | ||||
макс. | 10,18 | 12,715 | 15,215 | – | – | – | – | – | – | |||||
Класс точности В | мин. | 9,71 | 12,15 | 14,65 | 18,28 | 22,08 | 25,58 | 29,58 | 34,5 | 39,5 | ||||
макс. | 10,29 | 12,85 | 15,35 | 19,12 | 22,92 | 26,42 | 30,42 | 35,5 | 40,5 | |||||
Класс точности _А_ мин. | 6,87 | 8,6 | 10,35 | – | – | – | – | – | – | |||||
В | 6,8 | 8,51 | 10,26 | 12,8 | 15,46 | 17,91 | 20,71 | 24,15 | 27,65 | |||||
мин. | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | |||||
ном. = макс. | 24 | 30 | 36 | 46 | 55 | 65 | 75 | 85 | 95 | |||||
Класс точности _А_ мин. | 23,67 | 29,67 | 35,38 | – | – | – | – | – | – | |||||
В | 23,16 | 29,16 | 35 | 45 | 53,8 | 61,3 | 73,1 | 82,8 | 92,8 |
Продолжение таблицы 1
Продолжение таблицы 1
– шаг резьбы. для номинальных длин 125 мм. для номинальных длин 125 мм 200 мм. для номинальных длин >200 мм. =0,7 мин., где – минимальная высота захвата гаечным ключом. . . – минимальная полезная длина. 1 Наиболее применяемые длины обозначены с указанием длин стержня и :– для класса точности А выше ступенчатой штриховой линии;
– для класса точности В ниже ступенчатой линии.
2 Размеры выше сплошной ступенчатой линии – по ГОСТ Р 50793.
Таблица 2 – Размеры болтов с непредпочтительными размерами резьбы, мм
Резьба | М3,5 | М14 | М18 | М22 | М27 | М33 | М39 | М45 | М52 | М60 | |||||||
0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | ||||||||
2) | 13 | 34 | 42 | 50 | 60 | – | – | – | – | – | |||||||
справ. | 3) | – | 40 | 48 | 56 | 66 | 78 | 90 | 102 | 116 | – | ||||||
4) | – | – | – | 69 | 79 | 91 | 103 | 115 | 129 | 145 | |||||||
мин. | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | |||||||
макс. | 0,4 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |||||||
макс. | 4,1 | 15,7 | 20,2 | 24,4 | 30,4 | 36,4 | 42,4 | 48,6 | 56,6 | 67 | |||||||
ном. = макс. | 3,5 | 14 | 18 | 22 | 27 | 33 | 39 | 45 | 52 | 60 | |||||||
Класс точности _А_ мин. | 3,32 | 13,73 | 17,73 | 21,67 | – | – | – | – | – | – | |||||||
В | – | – | 17,57 | 21,48 | 26,48 | 32,38 | 38,38 | 44,38 | 51,26 | 59,26 | |||||||
Класс точности _А_ мин. | 5,07 | 19,37 | 25,34 | 31,71 | – | – | – | – | – | – | |||||||
В | – | – | 24,85 | 31,35 | 38 | 46,55 | 55,86 | 64,7 | 74,2 | 83,41 | |||||||
Класс точности _А_ мин. | 6,58 | 23,36 | 30,14 | 37,72 | – | – | – | – | – | – | |||||||
В | – | – | 29,56 | 37,29 | 45,2 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 | |||||||
макс. | 1 | 3 | 3 | 4 | 6 | 6 | 6 | 8 | 10 | 12 | |||||||
ном. | 2,4 | 8,8 | 11,5 | 14 | 17 | 21 | 25 | 28 | 33 | 38 | |||||||
Класс точности А | мин. | 2,275 | 8,62 | 11,285 | 13,785 | – | – | – | – | – | – | ||||||
макс. | 2,525 | 8,98 | 11,715 | 14,215 | – | – | – | – | – | – | |||||||
Класс точности В | мин. | – | – | 11,15 | 13,65 | 16,65 | 20,58 | 24,58 | 27,58 | 32,5 | 37,5 | ||||||
макс. | – | – | 11,85 | 14,35 | 17,35 | 21,42 | 25,42 | 28,42 | 33,5 | 38,5 | |||||||
Класс точности _А_ мин. | 1,59 | 6,03 | 7,9 | 9,65 | – | – | – | – | – | – | |||||||
В | – | – | 7,81 | 9,56 | 11,66 | 14,41 | 17,21 | 19,31 | 22,75 | 26,25 | |||||||
мин. | 0,1 | 0,6 | 0,6 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | |||||||
ном. = макс. | 6 | 21 | 27 | 34 | 41 | 50 | 60 | 70 | 80 | 90 | |||||||
Класс точности _А_ мин. | 5,82 | 20,67 | 26,67 | 33,38 | – | – | – | – | – | – | |||||||
В | – | – | 26,16 | 33 | 30 | 49 | 58,8 | 68,1 | 78,1 | 87,8 |
Продолжение таблицы 2
– шаг резьбы. для номинальных длин 125 мм. для номинальных длин 125 мм 200 мм. для номинальных длин >200 мм. =0,7 мин., где – минимальная высота захвата гаечным ключом. .dokipedia.ru
Нержавеющие болты из стали А4 по ГОСТ 7798, 7805. Технические характеристики
Назначение
Нержавеющий болт А4 получил очень широкое применение в судостроении. Кроме того этот крепежный элемент хорошо подходит для использования в кислотных средах и средах, содержащих хлор (например, в соленой воде и в бассейнах). Его отличительные характеристики: высокие технологичность, пластичность, надежность и устойчивость к коррозии. Свои прочностные свойства болты А4 сохраняют при высоких (до +450 град. С) и при низких (до -60 град. С) температурах. Имеют практически неограниченный срок службы.
Материалы
Болты нержавеющие А4 ГОСТ 7805 изготавливаются из кислотостойкой аустенитной стали А4 типа 10Х17Н13М2. Аустенитная сталь имеет высокие служебные характеристики и технологичность, поэтому широко используются в различных отраслях народного хозяйства в качестве конструкционного материала.
Особенности конструкции
Болт класса точности А изготавливается в соответствии с ГОСТ 7805 и имеет ряд своих отличительных особенностей. Он имеет разные варианты исполнения и конструктивно представляет собой цилиндрический стержень, состоящий из двух частей, и головку. На одной части стержня нарезана метрическая резьба (может быть как с крупным, так и с мелким шагом) для навинчивания гайки. Другая часть выполнена гладкой и через радиус переходит в шестигранную головку.
Резьбовая часть метиза может исполняться со сквозным отверстием вблизи конца болта или без него. Варианты исполнения головки могут быть также со сквозными отверстиями в боковых гранях и без них, а также с лункой на торцевой поверхности. На торцевую поверхность головки производитель наносит знаки маркировки (класс прочности, товарный знак). В соответствии с ГОСТ 7805 допускается изготавливать болты с диаметром гладкой части приблизительно равной среднему диаметру резьбы.
Вариант исполнения головки устанавливает изготовитель. По договоренности между изготовителем и потребителем допускается изготавливать нержавеющие болты с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы, равным 2 мм. Допуски размеров, отклонений формы, расположения поверхностей и методы контроля для изделий по ГОСТ 7805 должны соответствовать как ГОСТ 7805, так и ГОСТ 1759.1. На поверхности болтов допускается наличие незначительных дефектов, которые подвергаются контролю по методам ГОСТ 1759.2.
Ниже приведены типоразмеры для наиболее часто используемых в работе болтов.
Длина болта: 16, 20, 25, 30, и 40 мм.
Диаметр стержня: 6, 8, 10, 12, 16 и 20 мм.
Размеры «под ключ»: 10, 13, 16, 18, 24 и 30 мм.
Практическое использование
Нержавеющие болты А4 – это крепежные элементы, используемые для разъемных соединений деталей и узлов конструкций. Перед скреплением в деталях сверлятся подходящие по диаметру отверстия.
Точность размера отверстий зависит от нагрузки, которая будет приложена в точке крепления. Фиксация деталей происходит за счет сил трения от затяжки. Прочность соединения должна обеспечивать отсутствие деформации деталей и самооткручивание гайки. Для этого под гайку подкладывается подходящая для данного соединения шайба, например, пружинная (гровер).
www.rusbolt.ru
Класс прочности болтов по ГОСТу 7798-70, марка стали и документация
Чтобы уточнить ту или иную характеристику какого-либо изделия, специалисты всегда обращаются к первоисточнику (ГОСТ, ТУ). Кстати, один из показателей профессионализма – умение работать с технической документацией. Данная же статья рассчитана на читателя, который имеет лишь общее представление о крепежных деталях, их отличиях и классах прочности болтов. Поэтому для начала следует кое-что пояснить.
Класс прочности по ГОСТу показывает, какую максимальную нагрузку сможет выдержать болт или иная деталь (винт, гайка). Понятно, что нет смысла устанавливать высокопрочный образец, стоимость которого выше аналогов, к примеру, для банального сочленения отдельных фрагментов с целью формирования целостной конструкции или фиксации чего-либо на основе. Например, крепления болтами тисков на верстаке в собственном гараже. Другое дело – использование их в местах с повышенной вибрацией, усилиями на скручивание, растяжение и так далее.
Для крепежа, на изготовление которого идет сталь углеродистая, применяется 11-ти разрядная классификация (3.6 – 12.9). Обозначения наносятся на головки изделий, но не для всех классов, а только для 4.6 – 5.6 – 6.6 – 8.8 – 9.8 – 10.9 – 12.9. Расположение символов показано на рисунках.
То же для болтов с небольшой головкой:
На заметку! В зависимости от технологии обработки стали одного сорта (точение, штамповка, закалка) можно получить болты с разными классами прочности.

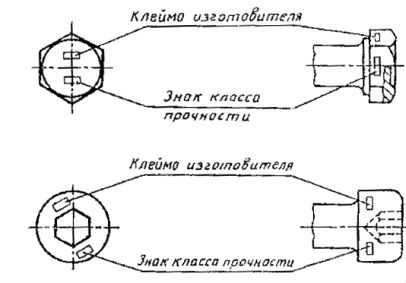

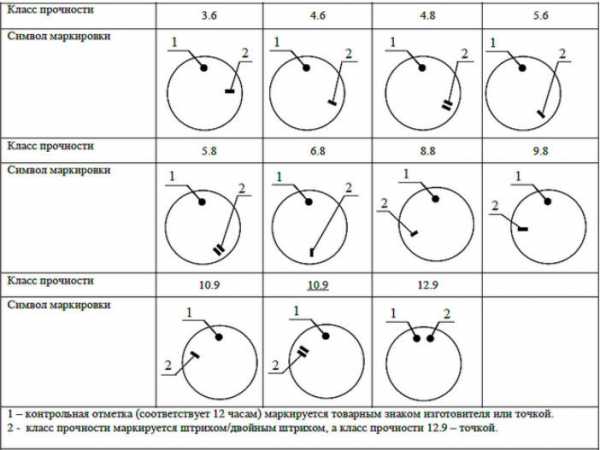

Как расшифровывается маркировка?
Первая цифра (перед точкой). Характеризует предельную прочность крепежа на растяжение. Показывает 0,01 от ее значения, выраженного в МПа.
Пример. Для болта 4.6 предел прочности составляет 4 : 0,01 = 400 МПа.
Вторая цифра (после точки). Показывает десятую долю отношения величин характеристик – предел текучести к пределу прочности стали.
В данном случае (4.6) – 400 х 0,6 = 240 МПа. Эта характеристика показывает предельную нагрузку. Превышение ее значения приводит к невосстанавливаемой деформации болта, по сути, его изгибу (излому).
Рекомендация – при выборе крепежной детали необходимо учитывать ее запас прочности. В зависимости от места установки превышение значения должно быть не менее чем в 2, а то и 3 раза.
ГОСТ № 7798 от 1970 года
Более подробно механические свойства крепежа и ТУ на детали указаны в другом ГОСТ – № 1759.0 от 1987 года. В ГОСТе 7798-70 описываются типоразмеры и конструктивные исполнения болтов, имеющих головку шестигранную класса точности «B».
Поэтому запрос в данном случае не совсем верный. Классы прочности в стандарте 7798 присутствуют лишь в обозначениях деталей, на предпоследней позиции (перед маркой стали).
Если читателя интересуют конкретные механические свойства отдельных образцов, то все данные по болтам приведены в таблицах 1 и 3 ГОСТ № 1759.0.
ismith.ru
Болты ГОСТ 7798 70 относятся к стандартному типу крепежа, который состоит из двух частей: цилиндрического стержня с нарезной резьбой и головки. Иногда эти метизы с шестигранной головкой называют крепежными винтами. Отличие состоит в том, что болт является функциональным метизом только при наличии гайки, которая навинчивается на стержень крепежа ГОСТ 7798 70 с резьбой. Конструкция с головкой, адаптированной под ключ-шестигранник, считается одной из самых распространенных. Таким образом, обеспечивается высокая технологическая совместимость инструментария с метизной продукцией. Изделия находят применение в машиностроительной отрасли. В строительстве болты используются для крепления металлоконструкций и навесного оборудования, которое допускается монтировать при помощи крепежа ГОСТ 7798 70. Метизы отличаются механической прочностью. Этому способствуют углеродистые и легированные стали, используемые при их изготовлении. Основные особенности ООО «ВОЛАТ» предлагает приобрести болты с крупным и мелким шагом резьбы, со специальными свойствами согласно ГОСТ 7798 70. При необходимости Вы можете заказать у нас метизы под конкретные условия эксплуатации. В производстве мы используем различные типы антикоррозионных и износостойких сталей, а также сплавы цветных металлов. Длина крепежа — не более 300 мм, диаметр нарезной резьбы — 6-48 мм. Заказчик выбирает самостоятельно:
Болты с шестигранной головкой могут быть с оцинкованным и гальваническим покрытием, также мы выпускаем черные метизы без покрытия по ГОСТ 7798 70. Возможно изготовление по индивидуальным чертежам заказчика.
Скачать ГОСТ 7798-70
*Изготавливаются из следующих марок стали: |
www.volat-spb.ru
Болты ГОСТ 7798-70: steel_c — LiveJournal
Область применения болта с шестигранной головкой ГОСТ 7798-70: машиностроение, приборостроение и строительство в качестве соединительных элементов.
Исполнение 1:
Болт гост 7798-70 исполнение 1
Исполнение 2:
Болт гост 7798-70 исполнение 2
Исполнение 3:
Болт гост 7798-70 исполнение 3
Исполнение 4:
Болт гост 7798-70 исполнение 4
Технические характеристики:
Марка стали: 3, 10, 20, сталей с нормальным содержанием марганца 40X, марка хромистой стали 20Г2Р, 09Г2С Буквой Г в обозначении некоторых марок показывают повышенное содержание марганца. |
Класс точности: B Болты класса точности В устанавливают в отверстия, диаметр которых на 1-1,5 мм больше диаметра стержня. |
Класс прочности: 4.8, 5.8, 6.8, 8.8, 10.9 |
Поле допуска резьбы: 6g |
Теоретическая масса болтовпо ГОСТ 7798 70:
Длина болта l, мм | Теоретическая масса 1000 шт., в кг. при номинальном диаметре резьбы d | |||||||
М6 | М8 | М10 | М12 | M14 | M16 | М18 | М20 | |
10 | 4,712 | 9,624 | 19,28 | |||||
14 | 5,524 | 11,08 | 21,56 | 30,93 | ||||
16 | 5,93 | 11,8 | 22,7 | 32,57 | 47,18 | |||
20 | 6,742 | 13,25 | 24,97 | 35,85 | 51,65 | 68,49 | 95,81 | |
25 | 7,871 | 15,07 | 27,82 | 39,95 | 57,25 | 75,87 | 105,1 | 136,4 |
30 | 8,981 | 17,35 | 30,66 | 44,05 | 62,84 | 83,24 | 114,3 | 147,9 |
35 | 10,09 | 19,32 | 33,88 | 48,43 | 68,44 | 90,62 | 123,6 | 159,4 |
40 | 11,2 | 21,3 | 36,96 | 52,87 | 74,45 | 97,99 | 132,9 | 170,9 |
45 | 12,31 | 23,27 | 40,05 | 57,31 | 80,5 | 105,7 | 142,1 | 182,5 |
50 | 13,42 | 25,25 | 43,13 | 61,76 | 86,55 | 113,6 | 152,4 | 194 |
55 | 14,53 | 27,22 | 46,22 | 66,2 | 92,59 | 121,5 | 162,4 | 206,8 |
60 | 15,64 | 29,2 | 49,3 | 70,64 | 98,64 | 129,4 | 172,4 | 219,1 |
65 | 16,76 | 31,17 | 52,39 | 75,08 | 104,7 | 137,3 | 182,4 | 231,5 |
70 | 17,87 | 33,14 | 55,47 | 79,53 | 110,7 | 145,2 | 192,4 | 243,8 |
75 | 18,98 | 35,12 | 58,56 | 83,97 | 116,8 | 153,1 | 202,4 | 256,1 |
80 | 20,09 | 37,09 | 61,64 | 88,42 | 122,8 | 161 | 212,4 | 268,1 |
85 | 21,2 | 39,07 | 64,73 | 92,86 | 128,9 | 168,9 | 222,4 | 280,8 |
90 | 22,31 | 41,04 | 67,81 | 97,29 | 134,9 | 176,8 | 232,4 | 293,2 |
95 | 43,02 | 70,9 | 101,7 | 141 | 184,7 | 242,4 | 305,5 | |
100 | 44,99 | 73,98 | 106,2 | 147 | 192,6 | 252,4 | 317,8 | |
105 | 77,07 | 110,6 | 153,1 | 200,5 | 262,4 | 330,2 | ||
110 | 80,15 | 115,1 | 159,1 | 208,4 | 272,3 | 342,5 | ||
115 | 83,23 | 119,5 | 165,2 | 216,3 | 282,3 | 354,9 | ||
120 | 86,32 | 124 | 171,2 | 224,2 | 292,3 | 367,2 | ||
125 | 89,4 | 128,4 | 177,2 | 232,1 | 302,3 | 379,5 | ||
130 | 92,49 | 132,8 | 183,3 | 240 | 312,3 | 391,9 | ||
140 | 98,66 | 141,7 | 195,4 | 255,8 | 332,3 | 416,6 | ||
150 | 104,8 | 150,6 | 207,5 | 271,6 | 352,3 | 441,2 | ||
160 | 111 | 159,5 | 219,6 | 287,4 | 372,3 | 465,9 | ||
170 | 117,2 | 168,4 | 231,7 | 303,2 | 392,3 | 490,6 | ||
180 | 123,3 | 177,3 | 243,8 | 319 | 412,3 | 515,3 | ||
190 | 129,5 | 186,2 | 255,9 | 333,8 | 432,3 | 540 | ||
200 | 135,7 | 195 | 267,9 | 350,6 | 452,2 | 564,6 | ||
220 | 212,8 | 292,1 | 382,2 | 492,2 | 614 | |||
240 | 230,6 | 316,3 | 413,8 | 532,2 | 663,4 | |||
260 | 248,3 | 340,5 | 445,4 | 572,2 | 712,7 | |||
280 | 364,7 | 476,9 | 612,2 | 762,1 | ||||
300 | 388,9 | 508,5 | 652,2 | 811,4 |
Длина болта l, мм | Теоретическая масса 1000 шт., в кг. при номинальном диаметре резьбы d | ||||||
М22 | М24 | М27 | М30 | М36 | М42 | М48 | |
10 | |||||||
14 | |||||||
16 | |||||||
20 | |||||||
25 | |||||||
30 | 180,6 | ||||||
35 | 194,6 | 246,9 | 340,6 | ||||
40 | 208,6 | 263,5 | 361,8 | 479,1 | |||
45 | 222,6 | 280,1 | 373 | 505,2 | |||
50 | 236,6 | 296,7 | 404,1 | 531,2 | 844,8 | ||
55 | 250,7 | 313,3 | 425,3 | 557,3 | 882,4 | 1304 | |
60 | 266,5 | 329,9 | 446,5 | 583,3 | 920,1 | 1356 | |
65 | 281,4 | 348,8 | 467,7 | 609,4 | 957,7 | 1407 | 2009 |
70 | 296,4 | 366,5 | 491,1 | 635,4 | 995,3 | 1458 | 2076 |
75 | 311,3 | 384,3 | 513,6 | 664 | 1033 | 1509 | 2143 |
80 | 326,2 | 402,1 | 536,1 | 691,8 | 1071 | 1561 | 2211 |
85 | 341,2 | 419,8 | 558,6 | 719,5 | 1108 | 1612 | 2278 |
90 | 356,1 | 437,6 | 581 | 747,3 | 1151 | 1663 | 2345 |
95 | 371 | 455,4 | 603,5 | 775,1 | 1191 | 1715 | 2412 |
100 | 385,9 | 473,2 | 626 | 802,8 | 1231 | 1766 | 2479 |
105 | 400,9 | 490,9 | 648,5 | 830,6 | 1271 | 1826 | 2546 |
110 | 415,8 | 508,7 | 671 | 858,4 | 1311 | 1880 | 2614 |
115 | 430,7 | 526,5 | 693,5 | 886,1 | 1351 | 1934 | 2690 |
120 | 445,7 | 544,2 | 716 | 913,9 | 1391 | 1989 | 2760 |
125 | 460,6 | 562 | 738,5 | 941,7 | 1431 | 2043 | 2831 |
130 | 475,5 | 579,8 | 761 | 969,5 | 1471 | 2098 | 2903 |
140 | 505,4 | 615,3 | 806 | 1025 | 1551 | 2207 | 3045 |
150 | 535,2 | 650,8 | 850,1 | 1080 | 1631 | 2315 | 3187 |
160 | 565,1 | 686,4 | 895,9 | 1136 | 1711 | 2424 | 3329 |
170 | 595 | 721,9 | 940,9 | 1192 | 1790 | 2533 | 3471 |
180 | 624,8 | 757,5 | 985,9 | 1247 | 1870 | 2642 | 3614 |
190 | 654,7 | 793 | 1031 | 1303 | 1950 | 2751 | 3756 |
200 | 684,6 | 828,6 | 1076 | 1358 | 2030 | 2860 | 3898 |
220 | 744,3 | 899,6 | 1166 | 1469 | 2190 | 3077 | 4182 |
240 | 804 | 970,8 | 1256 | 1580 | 2350 | 3295 | 4466 |
260 | 863,7 | 1042 | 1346 | 1691 | 2510 | 3513 | 4751 |
280 | 923,5 | 1113 | 1436 | 1802 | 2670 | 3730 | 5035 |
300 | 983,2 | 1184 | 1526 | 1914 | 2830 | 3948 | 5319 |
http://verrsus.tk
http://verrsus.wordpress.com
http://verrsus-35rus.livejournal.com/
http://steel-c.livejournal.com/
steel-c.livejournal.com
болт м6, м8, м10, м12, м16, м20
ГОСТ 7798-70 – самый известный и наиболее широко применяемый вид болтов. Основное назначение: соединение разнообразных деталей в машиностроении.
Для их производства применяется стальная среднеуглеродистая проволока повышенной точности изготовления. Применяемые марки стали – сталь 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 45 и др. Производство осуществляется холодной высадкой на специальных автоматах с последующей накаткой резьбы.
ГОСТ 7798-70 – болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм (зарубежные аналоги – DIN 933 и DIN 931). Стандарт полностью соответствует СТ СЭВ 4728-84.
Конструкция и размеры указаны на чертеже и в таблицах:
Таблица 1
Марка стали: | 10 кп, 20кп, 10, 20, 35, 40Х, ЗОХР, 20Г2Р |
Класс точности: | В |
Класс прочности: | 4,8; 5,8; 8,8; 10,9 |
Поле допуска резьбы: | 6g |
Аналог: | DIN933, 931, ТУ 14-4-1760-94 |
Номинальный диаметр резьбы d | болт м6 | болт М8 | болт М10 | болт М12 | (14) | болт М16 | (18) | болт М20 | (22) | болт м24 | (27) | болт м30 | болт м36 | болт м42 | болт м48 | |
Шаг резьбы | крупный | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
мелкий | – | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
Диаметр стержня d1 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 | |
Размер «под ключ» S | 10 | 13 | 17 | 19 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
Высота головки k | 4,0 | 5,3 | 6,4 | 7,5 | 8,8 | 10,0 | 12,0 | 12,5 | 14,0 | 15,0 | 17,0 | 18,7 | 22,5 | 26,0 | 30,0 | |
Диаметр описанной окружности е, не менее | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
dw, не менее | 8,7 | 11,5 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
hw | не менее | 0,15 | 0,20 | 0,25 | ||||||||||||
не более | 0,6 | 0,8 | ||||||||||||||
Диаметр отверстия в стержне d3 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | ||||||||
Диаметр отверстия в головке d4Н15 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | |||||||||||
Расстояние от опорной поверхности до оси отверстия в головке l2js15 | 2,0 | 2,8 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | 6,5 | 7,0 | 7,5 | 8,5 | 9,5 | 11,5 | 13,0 | 15,0 |
Примечание: Размеры болтов, приведенные в скобках, использовать не рекомендуется.
Чертеж болта 7798:
Перевод болтов из штук в килограммы приведен в таблице 2.
Таблица 2
Длина болта, мм | Теоретическая масса 1000 шт. болтов кг» при номинальном диаметре резьбы d, мм | ||||||||||||||
болт м6 | болт М8 | болт М10 | болт М12 | болт м14 | болт М16 | болт м18 | болт М20 | болт м22 | болт м24 | болт м27 | болт м30 | болт м36 | болт м42 | болт м48 | |
8 | 4,306 | 8,668 | – | – | – | – | – | – | – | – | – | – | – | – | – |
10 | 4,712 | 9,394 | 16,68 | – | – | – | – | – | – | – | – | – | – | – | – |
12 | 5,118 | 10,120 | 17,82 | – | – | – | – | – | – | – | – | – | – | – | – |
14 | 5,524 | 10,850 | 18,96 | 27,89 | – | – | – | – | – | – | – | – | – | – | – |
16 | 5,930 | 11,570 | 20,10 | 29,48 | 43,98 | – | – | – | – | – | – | – | – | – | – |
18 | 6,336 | 12,300 | 21,23 | 31,12 | 46,21 | 65,54 | – | – | – | – | – | – | – | – | – |
20 | 6,742 | 13,020 | 22,37 | 32,76 | 48,45 | 68,49 | 95,81 | – | – | – | – | – | – | – | – |
22 | 7,204 | 13,520 | 23,51 | 34,40 | 50,69 | 71,44 | 99,52 | – | – | – | – | – | – | – | – |
25 | 7,871 | 14,840 | 25,22 | 36,86 | 54,05 | 75,87 | 105,10 | 133,3 | – | – | – | – | – | – | – |
28 | 8,537 | 16,330 | 26,92 | 39,32 | 57,40 | 80,29 | 110,60 | 140,2 | – | – | – | – | – | – | – |
30 | 8,981 | 17,120 | 28,52 | 40,96 | 59,64 | 83,24 | 114,30 | 144,8 | 193,0 | – | – | – | – | – | – |
32 | 9,426 | 17,910 | 29,43 | 42,59 | 61,87 | 86,19 | 118,00 | 149,4 | 198,6 | 237,0 | – | – | – | – | – |
35 | 10,090 | 19,090 | 31,28 | 45,34 | 65,24 | 90,62 | 123,60 | 156,3 | 207,0 | 246,9 | 340,6 | – | – | – | – |
38 | 10,760 | 20,280 | 33,18 | 48,00 | 68,59 | 95,04 | 129,20 | 163,2 | 215,4 | 256,9 | 353,3 | – | – | – | – |
40 | 11,200 | 21,070 | 34,36 | 49,78 | 71,25 | 97,99 | 132,90 | 167,8 | 221,0 | 263,5 | 361,8 | 474,8 | – | – | – |
45 | 12,310 | 23,040 | 37,45 | 54,22 | 77,30 | 105,70 | 142,10 | 179,4 | 235,0 | 280,1 | 373,0 | 500,9 | – | – | – |
50 | 13,420 | 25,020 | 40,53 | 58,67 | 83,35 | 113,60 | 152,40 | 190,9 | 249,0 | 296,7 | 404,1 | 526,9 | 834,5 | – | – |
55 | 14,530 | 26,990 | 43,62 | 63,11 | 89,39 | 121,50 | 162,40 | 203,7 | 263,1 | 313,3 | 425,3 | 553,0 | 872,1 | 1304 | – |
60 | 15,640 | 28,970 | 46,70 | 67,55 | 95,44 | 129,40 | 172,40 | 216,0 | 278,9 | 329,9 | 446,5 | 579,0 | 909,8 | 1356 | – |
65 | 16,760 | 30,940 | 49,79 | 71,99 | 101,50 | 137,30 | 182,40 | 228,4 | 293,8 | 348,8 | 467,7 | 605,1 | 947,4 | 1407 | 2009 |
70 | 17,870 | 32,910 | 52,87 | 76,44 | 107,50 | 145,20 | 192,40 | 240,7 | 308,8 | 366,5 | 491,1 | 631,1 | 985,0 | 1458 | 2076 |
75 | 18,980 | 34,890 | 55,96 | 80,88 | 113,60 | 153,10 | 202,40 | 253,0 | 323,7 | 384,3 | 513,6 | 659,7 | 1023,0 | 1509 | 2143 |
80 | 20,090 | 36,860 | 59,04 | 85,33 | 119,60 | 161,00 | 212,40 | 265,0 | 338,6 | 402,1 | 536,1 | 687,5 | 1061,0 | 1561 | 2211 |
85 | 21,200 | 38,840 | 62,13 | 89,77 | 125,70 | 168,90 | 222,40 | 277,7 | 353,6 | 419,8 | 558,6 | 715,2 | 1098,0 | 1612 | 2278 |
90 | 22,310 | 40,810 | 65,21 | 94,20 | 131,70 | 176,80 | 232,40 | 290,1 | 368,5 | 437,6 | 581,0 | 743,0 | 1141,0 | 1663 | 2345 |
95 | – | 42,790 | 68,30 | 98,64 | 137,80 | 184,70 | 242,40 | 302,4 | 383,4 | 455,4 | 603,5 | 770,8 | 1181,0 | 1715 | 2412 |
100 | – | 44,760 | 71,38 | 103,10 | 143,80 | 192,60 | 252,40 | 314,7 | 398,3 | 473,2 | 626,0 | 798,5 | 1221,0 | 1766 | 2479 |
105 | – | – | 74,47 | 107,50 | 149,90 | 200,50 | 262,40 | 327,1 | 413,3 | 490,9 | 648,5 | 826,3 | 1261,0 | 1826 | 2546 |
110 | – | – | 77,55 | 112,00 | 155,90 | 208,40 | 272,30 | 339,4 | 428,2 | 508,7 | 671,0 | 854,1 | 1301,0 | 1880 | 2614 |
115 | – | – | 80,63 | 116,40 | 162,00 | 216,30 | 282,30 | 351,8 | 443,1 | 526,5 | 693,5 | 881,8 | 1341,0 | 1934 | 2690 |
120 | – | – | 83,72 | 120,90 | 168,00 | 224,20 | 292,30 | 364,1 | 458,1 | 544,2 | 716,0 | 909,6 | 1381,0 | 1989 | 2760 |
125 | – | – | 86,80 | 125,30 | 174,00 | 232,10 | 302,30 | 376,4 | 473,0 | 562,0 | 738,5 | 937,4 | 1421,0 | 2043 | 2831 |
130 | – | – | 89,89 | 129,70 | 180,10 | 240,00 | 312,30 | 388,8 | 487,9 | 579,8 | 761,0 | 965,2 | 1461,0 | 2098 | 2903 |
140 | – | – | 96,06 | 138,60 | 192,20 | 255,80 | 332,30 | 413,5 | 517,8 | 615,3 | 806,0 | 1021,0 | 1541,0 | 2207 | 3045 |
150 | – | – | 102,18 | 147,50 | 204,30 | 271,60 | 352,30 | 438,1 | 547,6 | 650,8 | 850,1 | 1076,0 | 1621,0 | 2315 | 3187 |
160 | – | – | 108,38 | 156,40 | 216,40 | 287,40 | 372,30 | 462,8 | 577,5 | 686,4 | 895,9 | 1132,0 | 1701,0 | 2424 | 3329 |
170 | – | – | 114,58 | 165,30 | 228,50 | 303,20 | 392,30 | 487,5 | 607,4 | 721,9 | 940,9 | 1188,0 | 1780,0 | 2533 | 3471 |
180 | – | – | 120,68 | 174,20 | 240,60 | 319,00 | 412,30 | 512,2 | 637,2 | 757,5 | 985,9 | 1243,0 | 1860,0 | 2642 | 3614 |
190 | – | – | 126,88 | 183,10 | 252,70 | 333,80 | 432,30 | 536,9 | 667,1 | 793,0 | 1031,0 | 1299,0 | 1940,0 | 2751 | 3756 |
200 | – | – | 133,08 | 191,90 | 264,70 | 350,60 | 452,20 | 561,5 | 697,0 | 828,6 | 1076,0 | 1354,0 | 2020,0 | 2860 | 3898 |
220 | – | – | – | 209,70 | 228,90 | 382,20 | 492,20 | 610,9 | 756,7 | 899,6 | 1166,0 | 1465,0 | 2180,0 | 3077 | 4182 |
240 | – | – | – | 227,50 | 313,10 | 413,80 | 532,20 | 660,3 | 816,4 | 970,8 | 1256,0 | 1576,0 | 2340,0 | 3295 | 4466 |
260 | – | – | – | 245,20 | 337,60 | 445,40 | 572,20 | 709,6 | 876,1 | 1042,0 | 1346,0 | 1687,0 | 2500,0 | 3513 | 4751 |
280 | – | – | – | – | 361,50 | 476,90 | 612,20 | 759,0 | 935,9 | 1113,0 | 1436,0 | 1798,0 | 2660,0 | 3730 | 5035 |
300 | – | – | – | – | 385,70 | 508,50 | 652,20 | 808,3 | 995,6 | 1184,0 | 1526,0 | 1910,0 | 2820,0 | 3948 | 5319 |
Варианты исполнения головки болта устанавливает производитель болтов. Наиболее широко применяются болты м6, м8, м10, м12, м16, м20 по типу исполнения 1. Болты по типу исполнения 2 и 3, как правило, производятся на заказ.
Примеры условного обозначения:
- Болт М12 – 6gх60.58 (S19) ГОСТ 7798-70
Болт тип исполнения 1, с диаметром резьбы d=12 мм, с размером “под ключ” S=19 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, черный.
- Болт М10х1,25 – 6gх60.109.40Х.016 ГОСТ 7798-70
Болт исполнения 1, с диаметром резьбы d=10 мм, с размером “под ключ” S=17 мм, с мелким шагом резьбы 1,25 мм., с полем допуска 6g, класса прочности 10.9, изготовленный из стали марки 40Х, с покрытием типа 01 толщиной 6 мкм. (болт оцинкованный)
- Болт М16 – 6gх60.58 (S24) ГОСТ 7798-70
Болт исполнения 1, с диаметром резьбы d=16 мм, с размером “под ключ” S=24 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, черный без покрытия.
- Болт М16х1,5 – 6gх60.109.40Х.016 ГОСТ 7798-70
Болт исполнения 1, с диаметром резьбы d=16 мм, с размером “под ключ” S=24 мм, длиной 60 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с цинковым покрытием толщиной 6 мкм.
- Болт 2М20 – 6gх60.58 (S30) ГОСТ 7798-70
Болт исполнения 2, с диаметром резьбы d=20 мм, с размером “под ключ” S=30 мм, длиной l=60 мм, с крупным шагом резьбы, с полем допуска 6g, класса прочности 5.8, без покрытия.
Узнать цены и оформить заказ на данную продукцию оптом от одного ящика вы можете у наших менеджеров.
profmetiz.ru
