Сталь марки у8: Марочник сталей характеристики, свойства сталей и сплавов
alexxlab | 14.02.2023 | 0 | Разное
Сталь У8 | ТД СпецСплав
ГОСТ 5950-2000; 4543-71. Круги, поковки, полоса 5ХНМ, Х12МФ, 38ХН3МФА
| Марка | У8 |
| Заменитель: | У7, У10 |
| Классификация | Сталь инструментальная углеродистая |
| Применение | для инструмента, работающего в условиях, не вызывающих разогрева режущей кромки: фрез, зенковок, топоров, стамесок, долот, пил продольных и дисковых, накатных роликов, кернеров, отверток, комбинированных плоскогубцев, боковых кусачек. |
| ГОСТ | ГОСТ 1435-99 |
Химический состав в % материала У8
| C | Si | Mn | Ni | S | P | Cr | Cu |
0. 76 — 0.83 | 0.17 — 0.33 | 0.17 — 0.33 | до 0.25 | до 0.028 | до 0.03 | до 0.2 | до 0.25 |

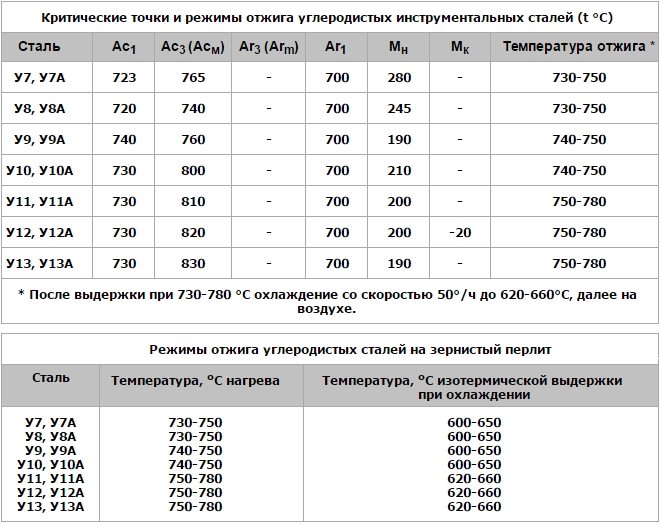

Температура критических точек материала У8
| Ac1 = 720 , Ar1 = 700 , Mn = 245 |
Механические свойства при Т=20oС материала У8
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Заготовка | 6 | 1420 | 1230 | 10 | 37 | Закалка 780oC, масло, Отпуск 400oC, | ||
Лента отожжен. | 1.5 | 750 | 10 |
Твердость
| Твердость материала У8 после отжига , | HB 10 -1 = 187 МПа |
Физические свойства материала У8
| T | E 10— 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.09 | 7839 | ||||
| 100 | 2. 05 | 11.4 | 49 | 7817 | 477 | 230 |
| 200 | 1.99 | 12.2 | 46 | 7786 | 511 | 305 |
| 300 | 1.92 | 13 | 42 | 7752 | 528 | 395 |
| 400 | 1.85 | 13.7 | 38 | 7714 | 548 | 491 |
| 500 | 1.75 | 14.3 | 35 | 7676 | 565 | 625 |
| 600 | 1.66 | 14.8 | 33 | 7638 | 594 | 769 |
| 700 | 15. 2 | 30 | 7600 | 624 | 931 | |
| 800 | 14.5 | 24 | 7852 | 724 | 1129 | |
| 900 | 1165 | |||||
| T | E 10— 5 | a 10 6 | l | r | C | R 10 9 |
Технологические свойства материала У8
| Свариваемость: | не применяется для сварных конструкций. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Обозначения:
| Механические свойства : | |
| sв | — Предел кратковременной прочности , [МПа] |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | — Относительное удлинение при разрыве , [ % ] |
| y | — Относительное сужение , [ % ] |
| KCU | — Ударная вязкость , [ кДж / м2] |
| HB | — Твердость по Бринеллю , [МПа] |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , [Град] |
| E | — Модуль упругости первого рода , [МПа] |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град] |
| l | — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | — Плотность материала , [кг/м3] |
| C | — Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)] |
| R | — Удельное электросопротивление, [Ом·м] |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Сталь инструментальная углеродистая У8 – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки У8.
Марка: У8
Классификация материала: Сталь инструментальная углеродистая
Применение: для инструмента, работающего в условиях, не вызывающих разогрева режущей кромки: фрез, зенковок, топоров, стамесок, долот, пил продольных и дисковых, накатных роликов, кернеров, отверток, комбинированных плоскогубцев, боковых кусачек.
Химический состав материала У8 в процентном соотношении
| C | Si | Mn | Ni | S | P | Cr | Cu |
0. 75 – 0.84 | 0.17 – 0.33 | 0.17 – 0.33 | до 0.25 | до 0.028 | до 0.03 | до 0.2 | до 0.25 |
Механические свойства У8 при температуре 20
oС| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Заготовка | 6 | 1420 | 1230 | 10 | 37 | Закалка 780oC, масло, Отпуск 400oC, | ||
Лента отожжен. | 1.5 | 750 | 10 |
Технологические свойства У8
| Свариваемость: | не применяется для сварных конструкций. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | – Предел кратковременной прочности , [МПа] |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | – Относительное удлинение при разрыве , [ % ] |
| y | – Относительное сужение , [ % ] |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | – Температура, при которой получены данные свойства , [Град] |
| E | – Модуль упругости первого рода , [МПа] |
| a | – Коэффициент температурного (линейного) расширения (диапазон 20 |
| l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | – Плотность материала , [кг/м3] |
| C | – Удельная теплоемкость материала (диапазон 20o– T ), [Дж/(кг·град)] |
| R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
| без ограничений | – сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Другие марки из этой категории:
- Марка У10
- Марка У10А
- Марка У11
- Марка У11А
- Марка У12
- Марка У12А
- Марка У13
- Марка У13А
- Марка У7
- Марка У7А
- Марка У8
- Марка У8А
- Марка У8Г
- Марка У8ГА
- Марка У9
- Марка У9А
Обращаем ваше внимание на то, что данная информация о марке У8, приведена в ознакомительных целях. Параметры, свойства и состав
реального материала марки У8 могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке У8 можно уточнить на
информационном ресурсе Марочник стали и сплавов.
Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров.
При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
ASTM A194 Класс 8 Спецификация
- Главная
- Технические характеристики
- АСТМ
- АСТМ А194
- 8 класс
Стандартные технические условия на гайки из углеродистой и легированной стали для болтов, предназначенных для работы под высоким давлением или высокой температурой, или для того и другого.
Спецификация ASTM A194 охватывает различные гайки из углеродистой, легированной и мартенситной нержавеющей стали размером от 1/4 до 4.
ASTM A194 Класс 8 Гайка Классы
| Класс | Класс прочности на растяжение | Сырье |
|---|---|---|
| В5 | Ферритная сталь с содержанием 4-6% хрома | |
| В6 | ||
| B6X | Ферритная сталь с содержанием 13 % хрома | |
| В7 | Хромомолибденовая легированная сталь, закалка и отпуск | |
| Б7М | Хромомолибденовая легированная сталь, закалка и отпуск | |
| В16 | Хром-молибден-ванадиевая легированная сталь, закаленная и отпущенная | |
| В8 | Класс 1 | Нержавеющая сталь AISI 304, обработанная карбидным раствором |
| В8 | Класс 2 | Нержавеющая сталь AISI 304, обработанная карбидным раствором и подвергнутая деформационному упрочнению |
| Б8А | Нержавеющая сталь AISI 304, обработанная раствором карбида в готовом состоянии | |
| Б8С | Класс 1 | Нержавеющая сталь AISI 347, обработанная раствором карбида |
| Б8С | Класс 2 | Нержавеющая сталь AISI 347, обработанная карбидным раствором и закаленная под напряжением |
| B8CA | ||
| Б8М | Класс 1 | Нержавеющая сталь AISI 316, обработанная раствором карбида |
| Б8М | Класс 2 | Нержавеющая сталь AISI 316, обработанная карбидным раствором и подвергнутая деформационному упрочнению |
| Б8МА | Нержавеющая сталь AISI 316, обработанная раствором карбида в готовом состоянии | |
| Б8М2 | Нержавеющая сталь AISI 316, обработанная карбидным раствором и подвергнутая деформационному упрочнению | |
| Б8М3 | Нержавеющая сталь AISI 316, обработанная карбидным раствором и подвергнутая деформационному упрочнению | |
| Б8П | Класс 1 | Нержавеющая сталь AISI 305, обработанная раствором карбида |
| Б8П | Класс 2 | Нержавеющая сталь AISI 305, обработанная карбидным раствором и закаленная |
| Б8ПА | Нержавеющая сталь AISI 305, обработанная раствором карбида в готовом состоянии | |
| Б8Н | ||
| Б8Н | Нержавеющая сталь AISI 304N, обработанная карбидным раствором и подвергнутая деформационному упрочнению | |
| Б8МЛКуН | Нержавеющая сталь AISI 304N, обработанная карбидным раствором | |
| Б8МЛКуН | UNS S31254 Нержавеющая сталь, обработанная карбидным раствором и подвергнутая деформационному упрочнению | |
| B8MLCuNA | Нержавеющая сталь UNS S31254, обработанная раствором карбида | |
| Б8Т | Класс 1 | Нержавеющая сталь AISI 321, обработанная раствором карбида |
| Б8Т | Класс 2 | Нержавеющая сталь AISI 321, обработанная карбидным раствором и подвергнутая деформационному упрочнению |
| Б8ТА | Нержавеющая сталь AISI 321, обработанная раствором карбида в готовом состоянии | |
| Б8Р | Nitronic 50/UNS S20910 Нержавеющая сталь, обработанная раствором карбида | |
| Б8РА | Nitronic 50/UNS S20910 Нержавеющая сталь, обработанная раствором карбида в готовом состоянии | |
| Б8С | Nitronic 60/UNS S21800 Нержавеющая сталь, обработанная раствором карбида | |
| Б8СА | Nitronic 60/UNS S21800 Нержавеющая сталь, обработанная раствором карбида | |
| Б8ЛН | Нержавеющая сталь AISI 304LN, обработанная раствором карбида | |
| B8LNA | Нержавеющая сталь AISI 304LN, обработанная раствором карбида в готовом состоянии | |
| Б8МЛН | Нержавеющая сталь AISI 316LN, обработанная карбидным раствором | |
| B8MLNA | Нержавеющая сталь AISI 316LN, обработанная раствором карбида в готовом состоянии | |
| B8CLN | Нержавеющая сталь AISI 347LN, обработанная раствором карбида | |
| B8CLNA | Нержавеющая сталь AISI 347LN, обработанная раствором карбида в готовом состоянии |
ASTM A194 Класс 8 Химические компоненты
Марка | Материал | Номер UNS | С, % | Мн, % | Ph, % | S, % | Si, % | Cr, % | Ni, % | Мо, % | Ti, % | Cb и Та, % | N, % | Прочие элементы, % |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
8 | Тип 304 | S30400 | 0,080 | 2. | 0,045 | 0,030 | 1.000 | 18,0-20,0 | 8,0-11,0 | – | – | – | – |
000ASTM A194 Класс 8 Требования к твердости
Марка и тип | Твердость по Бринеллю | Твердость по Роквеллу | |
|---|---|---|---|
Шкала C | Весы B | ||
8 | 126-300 | 32 макс. | 60 мин |
Испытательная нагрузка ASTM A194, класс 8 (дюймовая серия)
Номинальный размер, дюймы | Резьба на дюйм | Площадь напряжения в дюймах | Пробная нагрузка, фунт-сила | |
|---|---|---|---|---|
Все типы класса 8 | ||||
Тяжелый шестигранник | Шестигранник | |||
1/4″ | 20 | 0,0316 | 5570 | 4770 |
5/16″ | 18 | 0,0524 | 9170 | 7860 |
3/8″ | 16 | 0,0774 | 13560 | 11620 |
7/16″ | 14 | 0,1063 | 18600 | 15940 |
1/2″ | 13 | 0,1419 | 24830 | 21280 |
9/16″ | 12 | 0,1820 | 31850 | 27300 |
5/8 дюйма | 11 | 0,2260 | 39550 | 33900 |
3/4 дюйма | 10 | 0,3340 | 58450 | 50100 |
7/8″ | 9 | 0,4620 | 80850 | 69300 |
1″ | 8 | 0,606 | 106000 | 90900 |
1 1/8″ | 8 | 0,7900 | 138200 | 118500 |
1 1/4 дюйма | 8 | 1. | 175000 | 150000 |
1 3/8 дюйма | 8 | 1.2330 | 215800 | 185000 |
1 1/2″ | 8 | 1,492 | 261100 | 223800 |
0000ASTM A194 Класс 8 Маркировка
| Тип класса | Гайки горячей штамповки или холодной штамповки | Гайки, изготовленные из прутка |
|---|---|---|
| 8 | 8 | 8Б |
ОДОБРЕН GRAINGER Винт с шестигранной головкой: сталь, класс 8, желтый цинк, 5/8″-18, мелкий, 3 1/2 дюйма lg, сделано в США*, 5 шт.
– 38TT20|N04360.062.0350ГРЕЙНГЕР ОДОБРЕН
- Предмет # 38ТТ20
- производитель Модель # Н04360.062.0350
- UNSPSC # 31161501
- № страницы каталога 2060 2060
Страна происхождения
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.
Страна происхождения может быть изменена.
Резьбовой крепеж общего назначения предназначен для вставки в предварительно нарезанные отверстия или для использования с гайками. Надежная, но съемная, эта небольшая, но важная деталь помогает обеспечить бесперебойную работу вашего производства. Толстая шестигранная головка с шайбой под головкой обеспечивает достаточную опорную поверхность для затягивания ключом. Очень важно найти правильный винт для вашего проекта. Минимальная длина резьбы рассчитывается на основе длины винта. Формула диам. Х 2 + 1/4”.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
ГРЕЙНГЕР ОДОБРЕН
- Предмет # 38ТТ20
- производитель Модель #
Н04360.
062.0350 - UNSPSC # 31161501
- № страницы каталога 2060 2060
062.0350 Страна происхождения
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ.
