Сталь St 52-3

Характеристики

Сталь St 52 – конструкционный сплав обыкновенного качества для общего применения. Минимальный предел прочности – 52 кгс/м2 (3-я группа качества).







СтандартDIN 17100 – Стали для общих строительных целей. Стандарт качества. Технические условия поставки для общих конструкционных сталей.
ПрименениеСтальные профили (широкополочные двутавровые балки), стальные прутья, катанки, плоский прокат (полосы, листы, широкие полосы), бесшовные и сварные квадратные и прямоугольные полые профили, поковки и полуфабрикаты (заготовки).
Классификация Горячекатаная и нормализующая конструкционная сталь
Другие наименованияЕвропейский старый (EN 10025 : 1990)S355J2G3, 1.0570, Fe 510 D1
Европейские (EN 10025-2 : 2004)S355J2, 1.0577

Состав химический St 52-3





Номинальная толщина (мм)SPMnSiC
> 30 ≤ 100<0,040<0,040<1,60<0,55<0,22
≤ 30<0,040<0,040<1,60<0,55<0,20

Свойства механические









Номинальная
толщина (мм)
Предел прочности, Rm (МПа)Минимальный предел
 текучести, ReH (МПа)
> 80 ≤ 100315490 – 630
> 63 ≤ 80325490 – 630
> 40 ≤ 63335490 – 630
> 16 ≤ 40345490 – 630
≥ 3 ≤ 16 355490 – 630
< 3355510 – 680

Испытание на разрушение (растяжение)














Номинальная
толщина (мм)
Минимальное относительное удлинение после разрыва, А (%)
Поперечные образцыПродольные образцы
Lo = 5do (5,65 √So)
> 63 ≤ 1001820
> 40 ≤ 631921
> 3 ≤ 40 2022
Lo = 80 мм
> 2,5 ≤ 31618
> 2 ≤ 2,51517
> 1,5 ≤ 21416
> 1 ≤ 1,51315
≥0,5< 11214

Испытание на ударную вязкость на образцах с V-образными надрезами (работа разрушения при ударе KV)





Минимум поглощенной энергии, J (Дж) Температура, °ССредняя толщина по образцам (мм)
230-20> 63 ≤ 100
270-20≤ 63

Испытание на изгиб (180°)







Номинальная
толщина (мм)
Радиус изгиба
 Продольные образцыПродольные образцы
> 63 ≤ 100 3,5a 3a
≥ 3 ≤ 633a2,5a
<32,5a 2a

Примерение

По стандарту EN 10025-2:2004 сталь марки ST 52-3 – это конструкционный сплав с низким содержанием углерода, обладающий высокой прочностью. Обладает хорошими профилегибочными свойствами а также высокой свариваемостью благодаря высокому содержанию углерода. Сталь этой марки подходит для гибки, штамповки, сварочных работ, резки.

Сталь st 52-3 также можно использовать для изготовления оборудование для земляных работ, линий электропередач (ЛЭП), шасси грузового транспорта. Из этой стали также можно изготавливать металлпрофиль – листы, штрипс, полосы, поковки и заготовки в блюмах и слябах, полосы, прутки, широкополочные двутавровые балки

Материал выпускается в заготовках и пластинах со следующими параметрами:




Ширина, мм1500 – 3200
Толщина, мм6 – 150
Длина, мм6000 – 12200

Аналоги









Российские аналоги (ГОСТ)С345, 17Г1С, 17ГС
Испания (UNE 36080)AE 355 D
Италия (UNI 7070)Fe 510 D
Великобритания (BS 4360)50D
ЮАР (SANS 50025-2)S355J2, 1.0577
Франция (AFNOR A 35-502)E 36 W-B3
США (ASME SA/EN 10025-2)S355J2, 1.0577

Назад ко всем статьям

basissteel.ru

Steel St3sp – St3 | Documents



12/12/2017 Steel St3sp – St3http://metallicheckiy-portal.ru/marki_metallov/stk/St3sp 1/3

The central metal portal of the RF the

 best services for your business



HOME STEEL AD PRICES OF ARTICLES JOB FORUM GOST

Grade

 CALCULATOR EXCHANGE RATES OF THE EXHIBITION

Steel grades and alloys -> Structural steel -> Steel St3sp – St3

Steel St3sp – St3



Basic descriptionThe sentence (1016) only in current section

Find

Brand:

 St3sp – it’s St3 or St.3! since in the case when the type of steel (cn – quiet, ps-half-quiet, kp – boiling) is not written after Cm3, then

under St3 it is Cm3c



Class:

 Carbon steel of ordinary quality

Use in industry:

 bearing elements of welded and non-welded str uctur es and parts operating at positive temperatures


Chemical composition in% of steel St3spC

0.14-0.22

Si

0.15-0.3

Mn

0.4-0.65

Ni

up to 0,3

S

up to 0.05

P

up to 0.04

Cr

up to 0,3

N

up to 0,008

Cu

up to 0,3

As

up to 0.08

Fe

~ 97

Foreign analogues of the steel grade St3spUSA

A284Gr.D, A57036, A573Gr.58, A611Gr.C, GradeC, K01804, K02001, K02301, K02502, K02601, K02701,K02702, M1017

Germany

1.0038, 1.0116, DC03, Fe360B, Fe360D1, RSt37-2, RSt37-3, S235J0, S235J2G3, S235JR, S235JRG2, St37-2, St37-3, St37-3G

Japan

SS330, SS34, SS400

France

E24-2, E24-2NE, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG2

England

1449-2723CR, 1449-3723CR, 3723HR, 40B, 40C, 40D, 4360-40B, 4360-40D, 4449-250, 722M24, Fe360BFU,Fe360D1FF, HFS3, HFS4, HFW3, HFW4, S235J2G3, S235JR, S235JRG2

EuropeanUnion

Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235, S235J0, S235J2G3, S235JR,S235JRG2

Italy

Fe360B, Fe360BFN, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG2

Belgium

FE360BFN, FE360BFU, FED1FF

Spain

AE235BFN, AE235BFU, AE235D, Fe360BFN, Fe360BFU, Fe360D1FF, S235J2G3, S235JRG2

China

Q235, Q235A, Q235A-B, Q235A-Z, Q235B, Q235B-Z, Q235C

Sweden

1312, 1313

Bulgaria

BSt3ps, BSt3sp, Ew-08AA, S235J2G3, S235JRG2, WSt3ps, WSt3sp

Hungary

Fe235BFN, Fe235D, S235J2G3, S235JRG2

PERSONAL AREA:

Логин



ãããããã



OK



remember Registration

Металлоторговля: Announcements Prices (according to the bargains) Prices (in files)

Metal grades Metal

 weight calculator news

NEW ADVERTS

Stretching tape 12Х18Н10Т5:54 Feed stainless AISI 430(12h27) assembly05:53 Stainless Tape AISI 430Mounting

12/12/2017 Steel St3sp – St3http://metallicheckiy-portal.ru/marki_metallov/stk/St3sp 2/3

Poland

St3S, St3SX, St3V, St3W

Romania

OL37.1, OL37.2, OL37.4

CzechRepublic

11375, 11378

Finland

FORM300H, RACOLD03F, RACOLD215S

Austria

RSt360B Properties and useful information:

Твердость материала:

 HB 10

 -1

 = 131 МПа

Свариваемость материала:

 без ограничений

Флокеночувствительность:

 не чувствительна

Склонность к отпускной хрупкости:

 не склонна

Механические свойства стали Ст3сп при Т=20

o

СПрокатРазмерНапр.σ

в

(МПа)

󰁳

T

 (МПа)

δ

5

 (%)

ψ

 %

KCU

 (кДж / м

2

)Сталь горячекатан.20 – 40 380-490 25

Особенности стали Сс3сп и электрошлаковая сварка:

 углеродистые стали – самый распространенныйконструкционный материал. По объему применения стали этого класса превосходят все остальные. К углеродистымотносятся стали с содержанием 0,1-0,7% С, при содержании остальных элементов не более: 0,8% Мn, 0,4% Si, 0,05% Р,0,05% S, 0,5% Си, 0,3% Сг, 0,3% Ni. В табл. 9.1 приведен химический состав и механические свойства сталей, нашедшихприменение при изготовлении сварных конструкций с использованием электрошлаковой сварки.По способу производства различают мартеновскую и конвертерную стали, по степени раскисления (в порядке возрастания)кипящую, полуспокойную и спокойную.Спокойные углеродистые стали поступают в промышленность в виде отливок и поковок по ГОСТ 977-75, в видегорячекатаной стали обыкновенного качества по ГОСТ 380-71, качественных конструкционных горячекатаных сортовыхсталей по ГОСТ 1050-74. Главным отличительным признаком этих сталей является содержание в них углерода.Прочностные характеристики углеродистых сталей повышаются с увеличением содержания углерода, при этом ихсвариваемость ухудшается, так как возрастает опасность образования горячих трещин в шве. При содержании свыше 0,5%С стали практически не свариваются электрошлаковой сваркой без специальных приемов. Чувствительность к горячим трещинам в шве возрастает с увеличением жесткости свариваемых конструкций.Предварительный и сопутствующий подогрев могут существенно снизить опасность появления трещин даже при сваркежестких стыков (например, на участке замыкания кольцевого шва). Одним из радикальных средств по предотвращениюгорячих трещин служит снижение скорости подачи электродной проволоки.Углеродистые стали в настоящее время сваривают проволочными электродами, электродами большого сечения илиплавящимися мундштуками. Наиболее широко применяют проволочные электроды и плавящиеся мундштуки.Наиболее целесообразный путь повышения прочности металла шва заключается в увеличении содержания марганца,поскольку это не сопровождается снижением технологической прочности металла шва. Марганец увеличивает склонностьметалла к закалке и упрочняет феррит. Так, при легировании металла шва 1,5% Мn (0,12-0,14% С) достигаются те жепрочностные характеристики, что и при 0,22-0,24% С (0,5-0,7% Мn). Металл шва в первом случае обладает большейстойкостью против кристаллизационных трещин и против перехода в хрупкое состояние. Положительное влияние напрочность оказывают также небольшие добавки в металл шва никеля, хрома и других легирующих элементов.Для электрошлаковой сварки углеродистых сталей чаще всего используют флюс АН-8 и сварочные проволоки марокСв-08, Св-08А, Св-08 ГА, Св-08Г2С, Св-10Г2 (ГОСТ 2246-70). Так, присварке сталей 15, 15Л, Ст2 равнопрочные соединения могут быть получены при использовании проволок Св-08 и Св-08А.При сварке низкоуглеродистой стали СтЗ применяют проволоку Св-08ГС.

Краткие обозначения:σ

в

– временное сопротивление разрыву (предел прочностипри растяжении), МПа

ε

– относительная осадка при появлении первойтрещины, %

σ

0,05

– предел упругости, МПа

J

к

– предел прочности при кручении, максимальноекасательное напряжение, МПа

σ

0,2

– предел текучести условный, МПа

σ

изг

– предел прочности при изгибе, МПа

δ

5

,

δ

4

,

δ

10

– относительное удлинение после разрыва, %

σ

-1

– предел выносливости при испытании на изгиб ссимметричным циклом нагружения, МПа

σ

сж0,05

и

σ

сж

– предел текучести при сжатии, МПа

J     -1

– предел выносливости при испытание на кручение ссимметричным циклом нагружения, МПа

 ν

– относительный сдвиг, %

󰁮

– количество циклов нагружения

󰁳

в

– предел кратковременной прочности, МПа

 и

ρ

– удельное электросопротивление, Ом·м

ψ

– относительное сужение, %

E

– модуль упругости нормальный, ГПа

KCU

 и- ударная вязкость, определенная на образце с

T

– температура, при которой получены свойства, Град05:52 Stainless tape AISI 201(12Х15Г9НД) assembly05:51 Stainless Tape AISI 201Mounting5:48 ribbon stainless AISI304(08h28N10) assembly5:46 ribbon AISI 304 stainlessmountingSteel sheet 10Х23Н18 (AISI310S)01:20 Sheet steel08Х17Н13М2Т (AISI 316)01:18 Sheet steel 08X17T

NEWS

11 December 2017 17:06 Innovative constructionequipment8 December 2017 11:54 Self-made trailers for trucks(22 photos, 1 video)12 Декабря 2017 17:28 Тайваньский импортстального лома в ноябре упална 0,3%12 Декабря 2017 16:57 Наплавочная проволока”БМК” прошла испытания12 Декабря 2017 15:12 Бразильский экспортжелезной руды в ноябревырос на 8,6%12 Декабря 2017 14:19 ”Росгеология” завершила работы на перспективном назолото участке в Амурскойобласти12 Декабря 2017 13:38 ”Атоммаш” отгрузил крышку реактора второго энергоблокаБелорусской АЭС

НОВЫЕ СТАТЬИ

Сейфы уничтожающиесодержимое AG Blackjack Алюминиевые композитныепанелиКомплексный интернет-маркетинг: концепция иосновные аспектыСтили современного ремонтаи отделки квартирАкриловые и другие ванныСпортивное оборудованиеметаллическоеРегистрация ИП и ООО -общие аспектыМетановая и другие кислоты впромышленной химииСтроительная экспертиза -основные направленияБизнес с использованиемфраншизыБытовки – особенности иназначениеХроматографы икомплектующие к нимАвтоматическое оборудованиепожаротушения

12/12/2017 Steel St3sp – St3http://metallicheckiy-portal.ru/marki_metallov/stk/St3sp 3/3

KCV

концентраторами соответственно вида U и V, Дж/см

2

󰁳

T

– предел пропорциональности (предел текучести дляостаточной деформации), МПа

󰁬

 и

λ

– коэффициент теплопроводности (теплоемкостьматериала), Вт/(м·°С)

HB

– твердость по Бринеллю

C

– удельная теплоемкость материала (диапазон 20

o

 – T), [Дж/(кг·град)]

HV

 – твердость по Виккерсу

󰁰    󰁮

и

r

– плотность кг/м

3

HRC

э

 – твердость по Роквеллу, шкала С

а

– коэффициент температурного (линейного) расширения (диапазон 20

o

 – T ), 1/°С

HRB

– твердость по Роквеллу, шкала В

σ

– предел длительной прочности, МПа

HSD

 – твердость по Шору

G

– модуль упругости при сдвиге кручением, ГПа

 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _  _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Компания «МеталлСтрой»выводит сервис на новыйуровеньОсобенности иклассификация некоторыхтипов металлоломаЛист нержавеющий AISI 409 -особенности марки иприменениеХарактеристики и общиеособенности марки стали40Х13Свойства и особенностиприменения проката изнержавейки марки 20Х13

ПОПУЛЯРНЫЕ ТЕМЫ

Стальной уголок купить и продать



Круг,пруток купить и продать



Круг, пруток 14 мм купить и продать



Уголок 50мм купить и продать



Квадрат 10мм купить и продать



Квадрат 14 ммкупить и продать



Марка стали 20особенности гидроэрозии



Металлопрокат сталь 40 купить ипродать



Гидроэрозия стали35



Гидроэрозия стали 25Л



Металлопрокат У10А купить и продать



Гидроэрозия стали 38Х2МЮА



Лист 1,4 мм купить и продать



Полоса 2 ммкупить и продать



Лента 2 мм купитьи продать



ГЛАВНАЯ МЕТАЛЛОТОРГОВЛЯ ОБЪЯВЛЕНИЯ ПРАИСЫ КОМПАНИИ СТАТЬИ РАБОТА ФОРУМ ГОСТы

МАРОЧНИК

 КАЛЬКУЛЯТОР БИРЖЕВЫЕ ЦЕНЫ ВЫСТАВКИ

Компания Русский металл предлагает изготовление металлоконструкций.О портале : Информация и правила : Реклама : Тарифы для компаний : Наши контакты : Связаться : Личный кабинет :
Регистрация

2009-2017 © Any copying of materials without an active link to metallicheckiy-portal.ru is prohibited! Use of materials in printed publications only with the permission of the portal administration.

Поделиться…

islidedocs.com

Справочная информация. St52-3 на сайте компании Инкомет

Горячекатаная и нормализующая конструкционная сталь марки St52-3 по стандарту DIN 17100 – «Стали для общих строительных целей. Стандарт качества» представляет собой конструкционный сплав, предназначенный для общего применения. Этот тип стали относится к классу нелегированных сплавов обыкновенного качества с минимальным пределом прочности 52 кгс/м2 – к 3-й группе качества. Стандарт устаревший и большинство поставщиков предлагают аналог стали S355J2 по стандарту EN 10025-2:2004.






Стандарт

DIN 17100 – Стали для общих строительных целей. Стандарт качества. Технические условия поставки для общих конструкционных сталей.

Классификация Горячекатаная и нормализующая конструкционная сталь
ПрименениеСтальные профили (широкополочные  двутавровые балки), стальные прутья, катанки, плоский прокат (полосы, листы, широкие полосы), бесшовные и сварные квадратные и прямоугольные полые профили, поковки и полуфабрикаты (заготовки).
Другие наименования (аналоги)Европейские (EN 10025-2 : 2004)S355J2, 1.0577
Европейский старый (EN 10025 : 1990)S355J2G3, 1.0570, Fe 510 D1

Химический состав в % стали St52-3




Номинальная толщина изделия (мм) С   Si   Mn   P   S
≤ 30 <0,20 <0,55 <1,60 <0,040 <0,040
> 30 ≤ 100 <0,22 <0,55 <1,60 <0,040 <0,040

Для номинальной толщины > 100 мм содержание углерода (C) будет установлено по согласованию.

Механические свойства материала St 52-3








Номинальная толщина (мм) Минимальный предел текучести, ReH  (МПа) Предел прочности, Rm(МПа)
< 3 355   510 – 680
≥ 3 ≤ 16 355   490 – 630
> 16 ≤ 40 345   490 – 630
> 40 ≤ 63 335   490 – 630
> 63 ≤ 80 325   490 – 630
> 80 ≤ 100 315   490 – 630

Испытание на растяжение (разрушение)













Номинальная толщина (мм)   Минимальное относительное удлинение после разрыва , A  (%)
Продольные образцы Поперечные образцы
 Lo = 80 мм
≥0,5< 1 14   12
> 1 ≤ 1,5 15   13
> 1,5 ≤ 2 16   14
> 2 ≤ 2,5 17   15
> 2,5 ≤ 3 18   16
 Lo = 5do (5,65 √So)
> 3 ≤ 40 22   20
> 40 ≤ 63 21   19
> 63 ≤ 100 20   18

Испытание на изгиб (180°)






Номинальная толщина (мм) Радиус изгиба
 Продольные образцыПродольные образцы
<32a2,5a
≥ 3 ≤ 63 2,5a 3a
> 63 ≤ 100 3a 3,5a

Испытание на ударную вязкость на образцах с V-образными надрезами (работа разрушения при ударе KV)




Средняя толщина по образцам (мм) Температура, °С Минимум поглощенной энергии, J (Дж)
≤ 63 0
-20
27
> 63 ≤ 100 0
-20
23

Для номинальной толщины  > 100 мм испытания будут проводиться по запросу

Физические свойства

Плотность стали (вес) St 52-3 – 7,85 г/см3

Технологические свойства

Свариваемость – марка стали пригодная для стыковой сварки и газовой сварки под давлением. Пригодность для сварки под давлением содержание углерода (C) должно быть не более 0,22%. И в  зависимости от содержания углерода, может быть необходим повторный нагрев.

Ближайшие эквиваленты (аналоги) стали St 52-3








США (ASME SA/EN 10025-2) S355J2, 1.0577
ЮАР (SANS 50025-2) S355J2, 1.0577
Франция (AFNOR A 35-502) E 36 W-B3
Великобритания (BS 4360) 50D
Испания (UNE 36080) AE 355 D
Италия (UNI 7070) Fe 510 D
Российские аналоги (ГОСТ) С345, 17Г1С, 17ГС

Применение стали St52-3

Стали марки st 52-3, S355J2 по стандарту EN 10025-2:2004 представляют собой конструкционный сплав с низким содержанием углерода, и высокой прочностью. Благодаря низкому содержанию углерода, сталь st 52-3 (аналог 17Г1С) обладает хорошими профилегибочными свойствами и высокой свариваемостью. Низкоуглеродистая конструкционная сталь этой марки пригодна для любых сварочных работ, резки, штамповки и гибки.

Сталь st 52-3 din 17100 используют для производства элементов ЛЭП, мостов, шасси грузового транспорта, подъёмных кранов и оборудование для земляных работ.  Из данной стали изготавливают металлопрофиль – широкополочные двутавровые балки, прутки, листовой прокат – полосы, листы, штрипс, бесшовные и сварные квадратные и прямоугольные полые профили, поковки и заготовки в блюмах и слябах.

Сталь выпускают в пластинах и заготовках с толщиной 6 мм – 150 мм (на некоторых предприятиях Германии 1,5 мм – 320 мм), шириной 1500 – 3200 мм, длиной 6000 – 12200 мм.

inkomet.ru

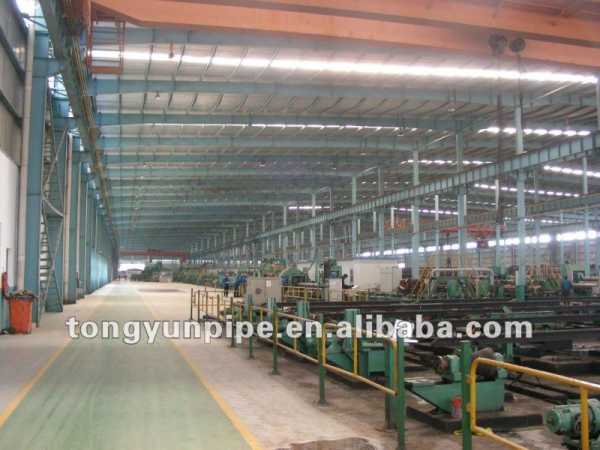

Китай St3 бесшовная сталь Производители

Технические характеристики 1. трубчатая стальная труба
2.OD 34 мм – 356 мм
3. ASTM A106-B, ASTM 1045, ST52, ST42
Поставка 4.on времени и превосходная упаковка

Product Name

seamless steel pipe

Specification



OD(outside diameter)

WT (wall thickness)

China

21mm-762mm

2mm-60mm

English

1/2’’

30’’

length

5.8m,6m,11.6m,11.8m,12m or not fixed

Standard and matrial

GB(CHINA)

ASTM(USA)

DIN(Germany)

10#

A53A

DIN 1626 St37

A106A

DIN17175 St37-2

A179C

DIN17175 St35.8

20#

ASTM A106B

DIN 17175 St45-8



ASTM A53B

DIN 1626 St45-4



ASTM A178C

DIN1629 St45-4

45#

ASTM A1045

CK45

16Mn

A210C

DIN1629 St52/St52.4

37Mn5

J55



Ends

1) Plain ,

2) Beveled

3) Thread with Coupling or cap

Surface Treatment

1) Bared

2) Black Painted or vanish painting

3) Galvanized

4) With Oiled

5) 3 PE, FBE, corrosion resistant coating

Package

1.Big OD:in bulk

2.Small OD:packed by steel strips

3.woven cloth with 7 slats,

4.plastic bags

5.as per customer’s option

Application

1)low pressure liquid delivery such as water,gas and oil

2)construction

3)fence and door pipe

Export Area

Middle east countries, India, USA,  Canada , Chile, Colombia

Payment

TT or L/C

Группа Продуктов : Другие Стальные Трубы

ru.lcsteelpipes.com

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
