Температура испытаний, °С	Временное сопротивление разрыву, σв, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %
Образец диаметром 5 мм и длиной 25 мм деформированный и отожженый Скорость деформирования 10 мм/мин. Скорость деформации 0,007 1/с
700	105	50	87
800	90	52	100
900	55	59	100
1000	29	70	100
1100	18	78	100
1200	16	86	100

Свойства по стандарту ГОСТ 1435-99

Свойства по стандарту ГОСТ 2283-79

Разбег временного сопротивления в партии:

• 150Н/мм2 – для ленты толщиной до 0. 36мм;
• 180Н/мм2 – для ленты толщиной свыше 0.36мм до 1.00мм включительно;
• 200Н/мм2 – для ленты толщиной свыше 1.00мм.

×

Отмена Удалить

×

Выбрать тариф

×

Подтверждение удаления

Отмена Удалить

×

Выбор региона будет сброшен

Отмена

×

×

Оставить заявку

×

Отмена

×

К сожалению, данная функция доступна только на платном тарифе

Выбрать тариф

Сталь У10, У10А: Расшифровка марки

org/BreadcrumbList”>
1. Главная
2. Справочник
3. Марки сталей
4. У10, У10А

Марка стали

Вид поставки Прутки, полосы и мотки – ГОСТ 1435–99. Лента холоднокатаная – ГОСТ 2283–79. Прокат сортовой – ГОСТ 5210–95.

У10, У10А

Массовая доля элементов, % по ГОСТ 1435–99

Марка стали

Температура критических точек, ºС

C

Si

Mn

S

P

Cr1

Ni1

Mo

Cu1

Ас1

Ас3

Аr1

Аr3

Мн2

Мк

0,95–1,09

0,17–0,33

0,17–0,33

≤ 0,028

≤ 0,030

0,12– 0,40

0,12–0,25

–

0,20– 0,25

У10

730

800

700

–

210

–

0,17–0,28

≤ 0,018

≤ 0,025

У10А

1 Массовая доля Cr, Ni, Cu в зависимости от группы металлопродукции.

2 Нагрев до 800 ºС.

Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение, мм

σ0,2, Н/мм2

σВ, Н/мм2

δ, %

Ψ, %

KCU, Дж/см2

HRC

НВ

Операция

t, ºС

Охлаждающая среда

не менее

ГОСТ 1435–99

Отжиг

750–770

С печью (скорость 50 ºС/ч)

–

Не определяются

–

≤ 207

Закалка

770–800

Вода

≥ 62

Термически обработан- ная металло- продукция

≤ 5

–

750

–

–

–

–

Отжиг или отпуск

Прутки для сердеч-ников

–

–

–

–

–

–

≤ 269

Закалка

–

–

–

–

–

≥ 64

–

ГОСТ 2283–79

Отожженная лента повышенного качества (ОП)

От 0,10 до 4,00

–

680

10

–

–

–

–

Отожженная лента обык-новенного качества

От 0,10 до 4,00

–

740

10

–

–

–

–

Лента нагар-тованная

От 0,10 до 4,00

–

740– 1180

–

–

–

–

–

Назначение. Инструмент, работающий в условиях, не вызывающих разогрева режущей кромки. Инструмент для обработки дерева: фрезы, зенковки, цековки, топоры, стамески, долота; продольные и дисковые пилы. Накатные ролики и стержни для форм литья под давлением оловянно-свинцовых сплавов. Калибры простой формы и пониженных классов прочности. Плоские и витые пружины и пружинящие детали сложной конфигурации, клапаны, щупы, берды, ламели двоильных ножей, конструкционные мелкие детали, в том числе для часов и т.д. из холоднокатаной ленты толщиной от 0,02 до 2,5 мм (лента выпускается по ГОСТ 21996–76 и ряду специальных технических условий).

Предел выносливости, Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2, при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 40

– 60

– 80

Теплостойкость

Шлифуемость

Критический диаметр, мм, при закалке

В воде

В масле

В селитре

На воздухе

62 HRC, 150–160 ºС, 1 ч 58 HRC, 200–220 ºС, 1 ч

Хорошая

15–20

4–6

4–6

Не закаливается

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный интервал ковки, ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток Заготовка

1150–800 1180–800

До 100 101–150 151–700

В штабелях на воздухе В ящиках Отжиг неполный, одно переохлаждение

До 100 101–300

На воздухе В яме

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Не применяется для сварных конструкций

В отожженном состоянии при 197 НВ и σВ = 550 Н/мм2 К√ = 1,1 (твердый сплав), К√ = 1,0 (быстрорежущая сталь)

Не чувствительна

Склонность к отпускной хрупкости

Не склонна

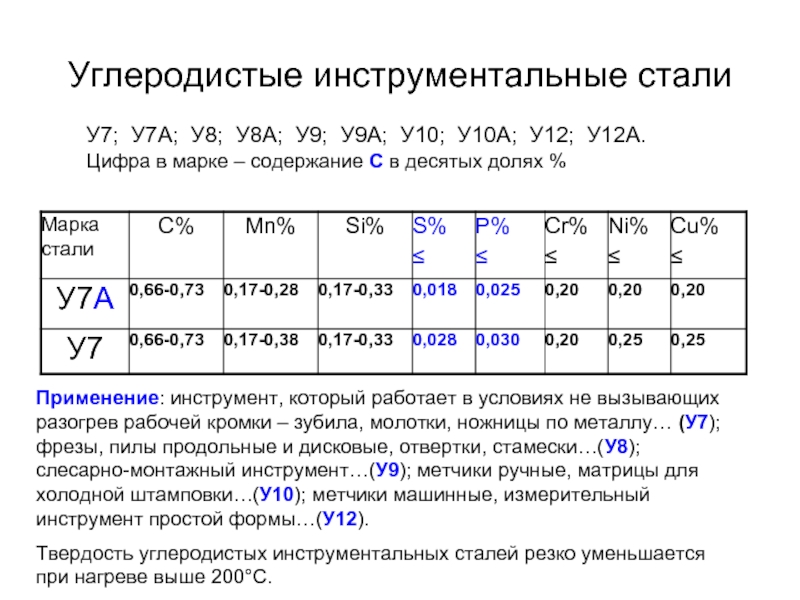

Другие стали углеродистые и легированные

Отправляя форму, я соглашаюсь с политикой о персональных данных

Сталь U10A / Ауремо

R6M5K5 Р18 Р9М4К8 Р9 45ХНМ 60XH 75HSMF 9х2 55X 60ХСМФ 7X2SMF 9X2MF 60Х2СМФ 75ХМ 90HMF 60HG 75ХМФ 90HF HV4F 9ХВГ ХВГ 9ХС 9X1 U10 U12 U7 U10A U12A U7A U8 U8A U9A U9 27Х2Н2М1Ф 4Х5МФС 6ХВ2С 7ХГ2ВМФ Х12 X12MF 40X5MF 4ХВ2С 5ХВ2С 6ХВГ X12VM h22F1 3X2V8F 4ХМФС 5ХГМ 6ХС 8х3 X6VF 3Х2Н2МВФ 4X2НМФ 4X5MF1S 5ХНМ 7X3

Сталь У10А

Сталь У10А : марка сталей и сплавов. Ниже представлена ​​систематизированная информация о назначении, химическом составе, видах припасов, заменителях, температурах критических точек, физико-механических, технологических и литейных свойствах для марки — Сталь У10А.

Общие сведения о стали У10А

Марка-заменитель

стали: У11, У12, У12А.

Вид поставки

Лента у10а, лист у10а, сортовой прокат, в том числе фасонный: ГОСТ 1435-74, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 2879-69. Пруток калиброванный ГОСТ 1435-74, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Пруток полированный и серебряный ГОСТ 1435-74, ГОСТ 14955-77. Лента ГОСТ 2283-79, ГОСТ 21997-76. Полоса ГОСТ 103-76, ГОСТ 4405-75. Поковки и кованые заготовки ГОСТ 1435-74, ГОСТ 4405-75, ГОСТ 1133-71.

Применение

инструменты, работающие в условиях, не вызывающих нагрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки дерева, плашки для холодной штамповки, калибры гладкие, топоры.

Химический состав стали У10А

Механические свойства стали У10А

Механические свойства

Термообработка в состоянии поставки	σ B , МПа	δ 5 , %
Прокат сечением 0,1-4,0 мм.
Холоднокатаная отожженная полоса	750	тен
Лента холоднокатаная холоднодеформированная	750−1200
Лента холоднокатаная холоднодеформированная класса прочности h2	750−900
Лента холоднокатаная холоднодеформированная класса прочности h3	900−1050
Лента холоднокатаная холоднодеформированная класса прочности h4	1050−1200
Лента отожженная высшей категории качества.	700	тринадцать

Механические свойства в зависимости от температуры испытания

t испытания, °С	о В , МПа	δ 5 ,%	ψ, %
Образец диаметром 5 мм и длиной 25 мм деформированный и отожженный. Скорость деформации 10 мм/мин. Скорость деформации 0,007 1/с.
700	105	50	87
800	90	52	100
900	55	59	100
1000	29	70	100
1100	восемнадцать	78	100
1200	шестнадцать	86	100

Технологические свойства U10A Steel

ТЕМПЛЕКТА ФОВО

Начало 1180, конец 800. Охлаждение рабочи .

Свариваемость

не применяется для сварных конструкций. Способ сварки — КТС.

Обрабатываемость резанием

при HB 197 K υ тв.пл. = 1,1, K υ б.ст. = 1,0.

Тенденция к высвобождению способности

Не наклонен

Стол. 0038

Температура критических точек стали У10А

Твердость стали У10А

Состояние поставки, режим термообработки	HRC e поверхность	HB
Отжиг		207
Закалка 770-800 С, вода.	ул. 63
Сечение до 10-12 мм. Закалка 800 С, масло или расплав солей при 190 С. Отпуск 160-200 С.	57−61
Сечение до 8 мм. Закалка 800 С, масло или солевой расплав при 190 С. Отпуск 380-480 С. (рекомендуется для пружин и деталей пружинного типа)	44−50
Сечение до 66 мм. Закалка 770 С, вода или 5-10% раствор NaCl. Отпуск 170 С.	59−63
Пружины. Изотермическая закалка 800 С в расплавах солей с водой. Температура изотермы 280-360 С. Отпуск 280-360 С.	44−52
Поверхность закалена индукционным нагревом. Отпуск 160−200 С.	59−63
Закалка 760-780 С, вода. Отпуск 160−200 С.
Закалка 760-780 С, вода. Отпуск 200-300 С.
Закалка 760-780 С, вода. Отпуск 300-400 С.
Закалка 760-780 С, вода. Отпуск 400-500 С.

Прокаливаемость стали У10А

Термообработка	Крит. Диам. в воде, мм	Крит. Диам. в масле, мм	Крит. твердость, HRCэ
Закалка	15−20	4−6	61
Отпуск 800°С.	20		43−66

Физические свойства стали У10А

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Плотность стали, pn, кг/м 3	7810
Коэффициент теплопроводности Вт/(м°С)	40	44		41			38			34
Уд. электрическое сопротивление (p, ном. м)	420
Температура испытания, °С	20−100	20-200	20−300	20−400	20−500	20−600	20−700	20-800	20−900	20−1000
Коэффициент линейного расширения (а, 10−6 1/°С)	11,5	11,9	12,5	13,0	13,4	13,9	14,3	13,9	15,4	13,3

Жаростойкость, покраснение стали У10А

Жаростойкость

Источник: оценка сталей и сплавов

Условия реки Темзы

Обновления обслуживания в 18:30 1 января 2023

Romney Lock и Weir

. ) навигационный буй, обозначающий отмель в Виндзорском ипподроме Бенд, покинул свое место и в настоящее время находится прямо над плотиной Ромни. Пожалуйста, игнорируйте эту отметку, пока она не будет спасена и не возвращена в обычное место

Шлюз Ромни временно открыт для прохода до возобновления строительных работ на площадке 3  ^rd  января 2023 года. Проход необходимо бронировать по адресу [email protected] или по телефону 01753 860296.

Radcot Шлюз – T Водопровод в шлюзе Рэдкот закрыт до дальнейшего уведомления.

Замок Molesey —  Насос выведен из эксплуатации до дальнейшего уведомления.

Замок Бенсона – T h Общественный переход над плотиной Бенсон будет закрыт до дальнейшего уведомления.

Шлюз Святого Иоанна – T h Откачка работает нормально – карточки можно получить у дежурных замков.

Шиплейк Шлюз  — Откачка не работает до дальнейшего уведомления.

Hurley Lock  – Общественные туалеты недоступны.

Замок Боултерс  – Ворота со стороны пьедестала не открываются полностью. Пожалуйста, соблюдайте осторожность при входе и выходе из шлюза.

Boveney Lock – T H E PU M P -You T и ELSA FACITIE Service Service Service Service Service Service Service Service Service Service Service Service Service Service Service Service Service Service Service S. дальнейшего уведомления.

Конный мост через болотный замок – T HE до W PATH B RAD GE UPSTREAM от блокировки MARSH будет закрыто до дальнейшего уведомления из -за безопасности. Наши оперативные группы и специалисты по инфраструктуре будут проверять мост, чтобы определить необходимые действия для защиты пользователей моста. Приносим извинения за доставленные неудобства.

Часы работы смотрителей шлюзов

Мы стремимся предложить нашим клиентам, путешествующим на лодках, сопровождаемый переход во время лодочного сезона с 1 апреля по 30 сентября. Мы также обеспечим сопровождение во время пасхальных выходных и весенних и осенних полугодий, когда они выпадают вне сезона. Каждый шлюз будет обслуживаться резидентом, сменным или сезонным смотрителем шлюза и/или волонтерами, в зависимости от ситуации и, когда это возможно, для прикрытия перерывов персонала, работы плотины и технического обслуживания. Бывают случаи, когда мы не можем этого сделать из-за обстоятельств, не зависящих от нас, таких как болезнь персонала.

В межсезонье с 1 октября по 31 марта сопровождение может быть доступно, но не может быть гарантировано.

Наш график обслуживания замков можно найти здесь: Река Темза: услуги по обслуживанию замков.

• Июль и август: с 9:00 до 18:30
• Май, июнь и сентябрь: с 9:00 до 18:00
• Апрель и октябрь: с 9:00 до 17:00
• с ноября по март: с 9:15 до 16:00

Один час обеденного перерыва между 13:00 и 14:00, когда укрытия нет.

Электричество предоставляется на шлюзах, за исключением шлюзов Теддингтон и шлюзов выше по течению от Оксфорда.

Навигационные знаки

• При движении вверх по течению держите красные навигационные буи слева, а зеленые – справа.
• Двигаясь вниз по течению, держите красные буи справа, а зеленые – слева.
• Одиночные желтые маркерные буи могут проходить с любой стороны.

Во всех случаях держитесь подальше от навигационных буев. Помните о возможных отмелях на внутренней стороне изгибов рек.

Круглосуточные причалы и шлюзы

Эти причалы находятся в ведении Агентства по охране окружающей среды Lock and Weir Keepers. Уведомления размещаются на сайтах, и лодочники должны по прибытии явиться к дежурному хранителю шлюза, чтобы сообщить о своем пребывании.

Ссылки по теме

Река Темза: ограничения и перекрытия – Информация о любых перекрытиях и ограничениях на неприливной реке Темзе.

Река Темза: шлюзы и сооружения для лодочников — информация о средствах для лодочников на шлюзах Агентства по охране окружающей среды на неприливных реках Темзе и Кеннет.

Уровни рек и морей — Служба Агентства по охране окружающей среды, отображающая последние данные об уровне рек и морей со всей страны.

GaugeMap — интерактивная карта с расходами, уровнями грунтовых вод и другой информацией о реках Великобритании и Ирландии.
