Стальная гофрированная труба: сфера применения, правила выбора и монтажа

alexxlab | 22.07.2020 | 0 | Разное

Содержание

Гофротрубы – металлические гофрированные гофрированные конструкции от ОАО КТЦ «Металлоконструкция» в России и Астане (Казахстан)

Схемы сборки гофротруб

АО «КТЦ «Металлоконструкция» производит металлические гофрированные листы (ЛМГ) и сборные металлические гофрированные конструкции из них (СМГК и СМГТ).

Практика применения в строительстве листа стали волнистой формы ЛМГ — более легкого и прочного в сравнении с обычным — доказывает перспективность использования СМГК.

Металлические гофроконструкции МГК

Конструкция, собранная из металлических структурных элементов (листов), имеющая замкнутый или открытый снизу контур, предназначенная для:

– Транспортных сооружений – мостов, водопроводных труб, путепроводов, пешеходных и иных переходов, подпорных стен.
– Сооружений инженерной инфраструктуры градостроительства – ливневой канализации, дренажа, проходных каналов для коммуникаций, тоннелей, подземных переходов.

На уникальном оборудовании, которое установлено на КТЦ Металлоконструкция, из листа стали сначала изготавливаются ЛМГ, затем листам с помощью прокатно-гибочных станов придается необходимый радиус (в соответствии с проектом и типом требуемой конструкции).

Как правило, перед отгрузкой покупателю все конструкции проходят контрольную сборку в цехе.

Лист металлический гофрированный ЛМГ

Металлическая гофрированная труба (МГТ)

Сборные металлические гофрированные конструкции

КТЦ «Металлоконструкция» производит ЛМГ и МГК различных параметров – 130х32,5 мм, 150х50 мм, 200х55 мм, 381х142 мм – в соответствии с собственными стандартами (первое число обозначает длину волны, второе – высоту волны):

– СТО 05765820-009-2017 Сборные металлические гофрированные трубы

На всю продукцию имеются сертификаты, включая сертификаты Газпромсерта:

Металлические гофрированные конструкции применяются в соответствии с типовыми проектами 3.501.3-183-01, 3.501.3-185-03, а также ВСН 176-78 и индивидуальными проектами.

АНТИКОРРОЗИЙНАЯ ЗАЩИТА ЛМГ, СМГТ и СМГК

Антикоррозийное защитное покрытие производимых ЛМГ, а также сборных гофрированных труб (СМГТ) и конструкций других прогрессивных форм (СМГК) из них осуществляется:

– Полимеры
– Битумсодержащие составы
– Горячий цинк

Изолирующий антикоррозионный слой цинка или алюминия, нанесенный на СМГТ, может быть дополнительно усилен полимерными покрытиями или различными битумосодержащими составами.

Цинковое покрытие наносится в собственной ванне горячего цинкования (параметры ванны 13м х1,6мх3м, производственная мощность – до 300 тонн в сутки). Толщина антикоррозийного покрытия — не менее 80 мкм.

ГОФР 130х32,5 мм

Из листов с гофром 130х32,5 изготавливают только конструкции круглого сечения (трубы СМГТ), минимальный диаметр которых составляет от 1 метра, максимальный – 3,5 м, минимальная толщина листа стали – 2,5 мм, максимальная – 4 мм, полезная ширина листа – 910 и 1170 мм.

Для труб с диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия 2, 2,5 метра, 3 и 3,5 метра применяются оголовочные части со срезанным по откосу насыпи торцом.

ГОФР 150х50 мм

Металлические гофрированные трубы с гофром 150х50 изготавливаются с минимальным диаметром 1 метр, максимальный диаметр составляет 8 метров, минимальная толщина листа 2,5 мм, максимальная толщина листа – 7мм.

Лист с гофром 150х50 имеет только один размер полезной ширины = 1050мм. Помимо сборных труб из листов ЛМГ с гофром 150х50 мм изготавливаются конструкции различных типов сечений:

ГОФР 200х55 мм

Основные размеры элементов СМГК с параметрами гофра 200х55:

– толщина металла (мм) – 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0.

– полезная длина элемента – 235*n, где n – количество шагов по отверстиям поперечного стыка – 4, 5, 6, 7, 8, 9, 10.

– полезная ширина элемента – 2000мм или 3000мм.

Полицентрические:

Овальные:

Арочные:

Конструкция оголовочной части трубы

Для труб диаметром отверстия 1, 1,5 и 2 метра применяются оголовочные части с вертикально срезанным торцом. Для труб с диаметром отверстия от 2,5 до 8 метров включительно применяются оголовочные части со срезанным по откосу насыпи торцом.

ОКАЙМЛЯЮЩИЕ УГОЛКИ

Окаймляющие уголки служат для придания жёсткости торцам трубы.

Устанавливаются окаймляющие уголки по всей длине окружности и только на трубы из гофра 130х32,5 мм диаметром от 1 до 2 метров. На торцевые части труб из гофра 150х50 окаймляющие уголки не устанавливаются, так как трубы с гофром 150х50 имеют достаточную жесткость.

ПРОТИВОФИЛЬТРАЦИОННЫЕ ЭКРАНЫ

Противофильтрационные экраны служат для предотвращения протекания грунтовых вод под тело трубы и размывания грунта, что может привести к разрушению дороги и трубы. Так как экраны не несут никаких силовых нагрузок, изготавливают их из гофрированных листов толщиной 2,5 и 3 мм гофром 130х32,5 мм без придания листам радиуса. Сборка производится с помощью сферических болтов М16.

Крепление противофильтрационного экрана к трубе происходит с помощью уголков противофильтрационного экрана.

Противофильтрационные экраны по своей конструктивности очень разнообразны. Каждый заказчик свои размеры экрана по ширине и высоте, толщине листа и т.д. – в зависимости от проекта.

Поэтому каждый противофильтрационный экран необходимо рассматривать в индивидуальном порядке, что приводит к индивидуальной маркировке.

ГОФР 381х142 мм

Из гофрированных листов с гофром 381х142мм изготавливаются сборные металлические гофрированные конструкции различной модификации:

Большие полицентрические гофрированные

Коробчатые

Радиусные арочные

Радиусные замкнутые

Средние полицентрические

ИЗГОТОВЛЕНИЕ НЕТИПОВЫХ СБОРНЫХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Для расчета конструкций, не предусмотренных типовыми проектами и собственными техническими условиями КТЦ Металлоконструкция, проводится силовой расчет силами конструкторов технического отдела предприятия на основании следующих параметров:

1 — Высота насыпи.
2 — Геология под трубой.
3 — Гидравлические и геологические изыскания.
4 — Конструкция зем. полотна.
5 — Конструкция дорожной одежды.
6 — Динамические нагрузки на дорогу либо категория дороги.
7 — Месторасположения трубы.

ПРЕИМУЩЕСТВА СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

Основными преимуществами МГК являются:

– Снижение сроков строительства и трудозатрат на возведение искусственного сооружения;
– Сокращение сроков проектирования благодаря меньшему количеству деталей, чертежей и расчетов для стандартного применения конструкций;
– Благодаря малому весу, гофрированные листы могут быть легко доставлены к месту монтажа на удаленных площадках;
– Простые и быстрые монтажные работы;
– Возможность проводить сборку при любых температурах;

– Возможность проводить сборку без остановки дорожного движения;
– Возможность проводить сборку частично или полностью предварительно собранных конструкций;
– Возможность использования конструкций не только для возведения новых, но и для усиления и реконструкции существующих конструкций.

С применением металлических гофрированных конструкций могут изготавливаться значительные по размерам пролеты (до 25 м). Высокая степень надежности МГК сочетается с их экономичностью. Монтаж гофроконструкций занимает мало времени. Поскольку сбор МГК осуществляется на объектах, это облегчает их транспортировку и практически снимает проблему складирования. Для сборки и монтажа гофроконструкций не требуется тяжелая строительная техника, все работы могут проводиться практически в режиме ручной сборки.

Если сравнивать гофрированные конструкции с железобетонными, можно отметить, что на сборку МГК уходит в 3-5 раз меньше времени. При этом затраты сокращаются до 25 %. Практика показала, что применение гофроконструкций вместо железобетонных позволяет экономить от 15 до 20 % бюджета объекта.

Гофроконструкции (в т.ч. и гофротрубы) применяют в любых, даже самых суровых или самых жарких климатических условиях, поскольку понятие физического износа у МГК практически отсутствует. При минимальной толщине металла, из которого изготовлена МГК, ее гибкость и стойкость усиливается грунтом засыпки.

Все это позволяет свести к минимуму затраты на обслуживание объектов, на которых применяются МГК. Срок службы гофроконструкций достигает 100 лет. А при необходимости они могут демонтироваться с возможностью повторного применения.

НАПРАВЛЕНИЯ ИСПОЛЬЗОВАНИЯ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРИРОВАННЫХ КОНСТРУКЦИЙ

В настоящее время можно выделить следующие направления использования сборных металлических гофрированных конструкций:

– строительство водопропускных сооружений
– строительство защитных сооружений
– строительство инженерных сооружений
– строительство промышленных и транспортных объектов.

В России наибольшее распространение МГК получили при строительстве малых искусственных сооружений (ИССО) в транспортном строительстве.

Из изогнутых по радиусу стальных листов собираются трубы или арки, которые засыпаются грунтом. Металлическая оболочка в виде гофрированного листа работает совместно с грунтом, который принимает часть нагрузки (сжимающие усилия).

На заводе АО «КТЦ «Металлоконструкция» изготовление металлических гофрированных конструкций (МГК) ведется на 3-х производственных линиях, оснащенных современным оборудованием иностранного производства.

УНИВЕРСАЛЬНОСТЬ СБОРНЫХ МЕТАЛЛИЧЕСКИХ ГОФРОКОНСТРУКЦИЙ

Универсальность гофроконструкций позволяет использовать их не только для строительства водопропускных сооружений на автомобильных и железных дорогах, но также для строительства путепроводов, скотопрогонов, пешеходных и транспортных тоннелей, лавинозащитных галерей.

В городах и на промышленных площадках МГК (гофротрубы) используются для сооружения дренажей, ливневых канализаций, создания проходных коммуникационных каналов, благоустройства территорий, защиты объектов от подтопления, регулирования водного потока, в качестве берегоукрепительных и защитных сооружений.

КАЧЕСТВО И СКОРОСТЬ ПРОИЗВОДСТВА ГОФРОТРУБ

Высокое качество производимых КТЦ Металлоконструкция сборных ЛМГ, СМГТ и СМГК достигается за счет применения современного оборудования, профессиональных кадров, строгого контроля качества.

Широкая сеть филиалов и складов Комплексного технического центра «Металлоконструкция» в Ульяновске, Москве, Санкт-Петербурге, Ростове-на-Дону, Краснодаре, Крыму, Воронеже, Екатеринбурге, Сургуте, Новосибирске, Иркутске, Хабаровске, Якутске позволяют оперативно удовлетворять потребности партнеров компании и доставлять гофрированные конструкции в короткие сроки.

Посмотрите другие виды продукции:

Дорожные ограждения
Дорожные катафоты

Достоинства и недостатки гофрированной трубы

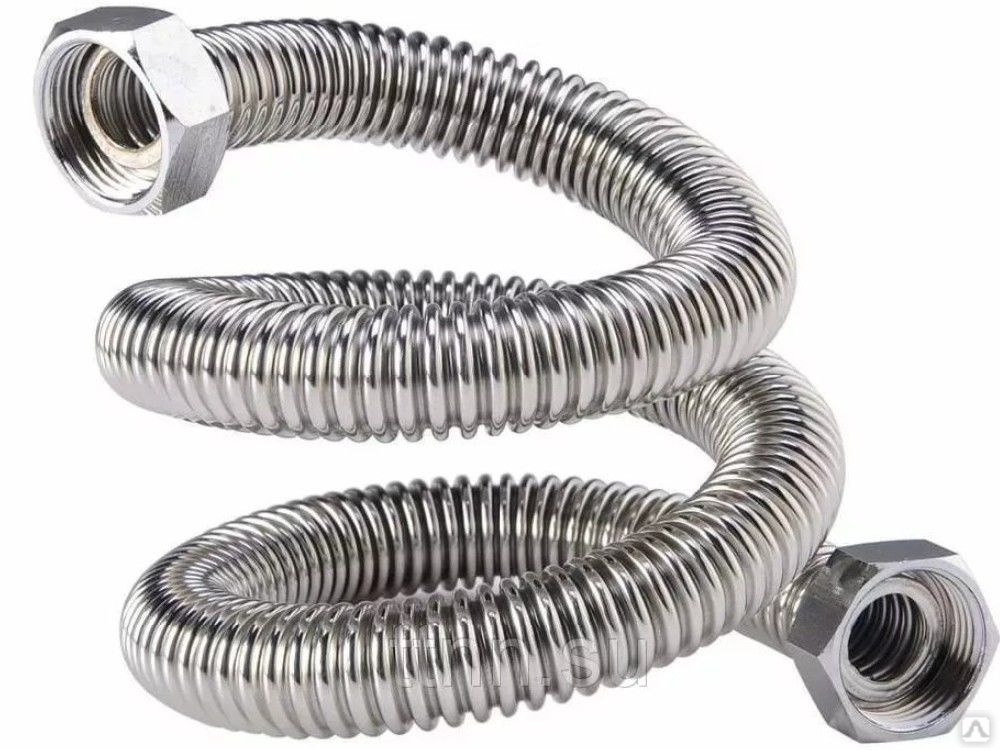

Гофрированная труба из нержавеющей стали. Достоинства и недостатки

Сейчас всё большую популярность в качестве материала для изготовления трубопроводных систем различного назначения завоёвывает гофрированная труба из нержавеющей стали. В чём её плюсы и какие минусы, мы расскажем в этой статье.

Достоинства нержавеющей гофрированной трубы

1. Высокие технические и эксплуатационные характеристики

Большая рабочая температура

Рабочая температура для трубопроводов из гофронержавейки доходит до 110 градусов, кратковременно до 150 градусов. Сама труба способна выдержать и большую температуру, но вот силиконовые уплотнительные кольца в фитингах при температуре более 150 градусов будут терять свои свойства.

При увеличении температуры свыше 150 градусов срок службы силиконового уплотнительного кольца резко уменьшается

Высокое давление

Рабочее давление для нержавеющей гофрированной трубы составляет 15 атм, а максимальное давление для соединения труба-фитинг составляет 65 атм. Среднее давление в системах отопления составляет от 3 до 10 атм.

Весомая теплоотдача

Благодаря гофрированной поверхности труба превосходит по теплоотдаче обычную стальную трубу, не говоря уже о полипропилене.

Неограниченный срок службы

Срок службы трубы из нержавеющей гофрированной стали не ограничен. Гофронержавейка изготавливается из нержавеющей стали марки SUS304 (российский аналог 08Х18Н10). Эта сталь является жаропрочной, коррозионностойкой. Поэтому труба прослужит долго без каких-либо проблем при условии, что вы не будете применять её в агрессивных кислотных и щелочных средах.

Отсутствие зарастания трубы

Гофронержавейка имеет полированную зеркальную поверхность. В сочетании с отсутствием коррозии это полностью исключает зарастание и заужение со временем внутреннего сечения трубы.

Эта труба простояла на отоплении 8 лет!

2. Быстрота и лёгкость монтажа

Простота монтажа

Монтаж трубы очень прост, любой человек может его освоить за полчаса. Ролики по правильному монтажу трубы вы найдёте в разделе Видео, а также на нашем YouTube канале

Не нужны специальные инструменты

Для того чтобы смонтировать трубопровод из гофронержавейки нет необходимости приобретать специальный дорогостоящий инструмент. Пара сантехнических ключей, перфоратор, шуруповёрт, труборез – больше ничего не нужно. Нет трубореза, трубу можно отрезать «болгаркой», в крайнем случае, ножовкой по металлу.

Труборез для нержавеющей гофрированной трубы

Простота соединений

Соединяются трубы с помощью фитингов. При этом сам фитинг не нужно разбирать. Максимально расслабляем гайку фитинга, вставляем трубу до упора, затягиваем руками, а затем затягиваем сантехническими ключами. Быстро и просто!

Фитинг для нержавеющей гофрированной трубы, состав

Не нужны дополнительные фитинги

Так как труба легко гнётся, нет необходимости в дополнительных фитингах и соединениях на изгибах, а это существенно удешевляет и упрощает водопроводную систему. И делает трубопровод ещё более надёжным.

Труба очень легко гнётся

Доступность исправления ошибок при монтаже

С гофрированной нержавейкой очень просто работать – она прощает ошибки. Если вы согнули трубу не в том месте, вы всегда легко её можете разогнуть и согнуть в другом. Передумали, снова можете согнуть там же. Надели на трубу не тот фитинг? Легко его снимаете и ставите нужный.

Скорость монтажа

Умелый сантехник в среднем затрачивает до трёх часов на монтаж стояков водопровода вместе с разводкой.

3. Лёгкость внесения изменений в трубопроводную систему

Соединения в гофрированном трубопроводе не монолитные, а значит, вы легко и без дополнительных затрат можете вносить изменения и дополнения в ваш трубопровод. Нужно сделать врезку? Разрезаете трубы и вставляете нужный вам фитинг. Решили изменить схему трубопровода? Легко всё разбираете и меняете. При этом не нужно покупать новые фитинги. Очень похоже на принцип конструктора LEGO.

4. Самая широкая область применения

Не один вид труб не обладает такой широкой областью применения. Свойства и ассортимент нержавеющих гофрированных труб и фитингов позволяют применять их практически где угодно: водопроводные и отопительные системы, тёплые полы, системы пожаротушения, обвязки котлов, газоснабжение, протяжка электрических кабелей, транспортировка горючесмазочных материалов, пищевая промышленность и многое другое. Только помните: в случае с газоснабжением нужны специальные фитинги, а для горючесмазочных материалов нужны специальные маслобензостойкие уплотнительные кольца.

Фитинг для газа с диэлектрическими кольцами, состав

5. Стойкость к линейным расширениям и гидроударам

Гибкость трубы и наличие гофры делает нержавеющую гофрированную трубу очень стойкой к гидроударам в системах водопровода и отопления. Максимум, что может произойти с трубой, её незначительное удлинение и искривление, но это много лучше, чем прорыв в системе.

6. Сейсмостойкость

Так как гофрированная труба гибкая, а соединения в трубопроводах не монолитные, при подземных толчках сведён до минимума риск образования порывов и каких-либо утечек. Благодаря гофре труба растянется, но не порвётся. Естественно, это не относится к случаям, когда здание полностью разрушается.

7. Длина трубы и вес

Нержавеющая гофрированная труба выпускается в бухтах длиной 50 м для трубы диаметром 15 мм, 30 м для труб диаметром 20 и 25 мм и 20 м для трубы диаметром 32 мм. Средний вес бухты трубы 7 кг. Это облегчает прокладку трубопроводных систем большой длины и увеличивает их надёжность за счёт уменьшения количества соединений. А также существенно облегчает складирование и транспортировку трубы.

Длина трубы от 20 до 50 метров. Удобно монтировать, транспортировать, складировать!

Недостатки нержавеющей гофрированной трубы

Как практически у всякого материала наряду с достоинствами у нержавеющей гофрированной трубы есть и некоторые недостатки. Но их не так много и избежать их достаточно просто!

1. Труба нежёсткая по сравнению со стальной и полипропиленовой трубой

Гофрированную трубу из нержавеющей стали очень важно хорошо закрепить. Она крепится обязательно вплотную к стене и обязательно с шагом крепления не более 50 см. Если этого не сделать, труба со временем может провиснуть или изогнуться.

2. Труба без полиэтиленового покрытия боится агрессивных сред

Нержавеющая сталь SUS 304 является корозионностойкой, но не кислотостойкой, поэтому в местах, где есть опасность агрессивной среды, трубу необходимо дополнительно защитить. Самый простой способ – использовать трубу в полиэтилене. Он надёжно защищает трубу от воздействия неблагоприятных сред. Если вы монтируете трубу под бетонную стяжку, штробы, в землю и тому подобное, обязательно используйте трубу в полиэтилене!

Полиэтиленовое покрытие надёжно защищает от агрессивных сред и электричества

3. Труба чувствительна к электричеству

Толщина стенки трубы составляет 0,25 мм, это делает её чувствительной к электричеству. Но и этот недостаток очень легко парировать, применяя в опасных местах трубу с полиэтиленовым покрытием, к примеру, протягивая трубу через плиты перекрытия вблизи от арматуры.

Все вышеперечисленные качества гофронержавейки позволяют нам считать этот вид трубопровода наиболее привлекательным из всех существующих на данный момент!

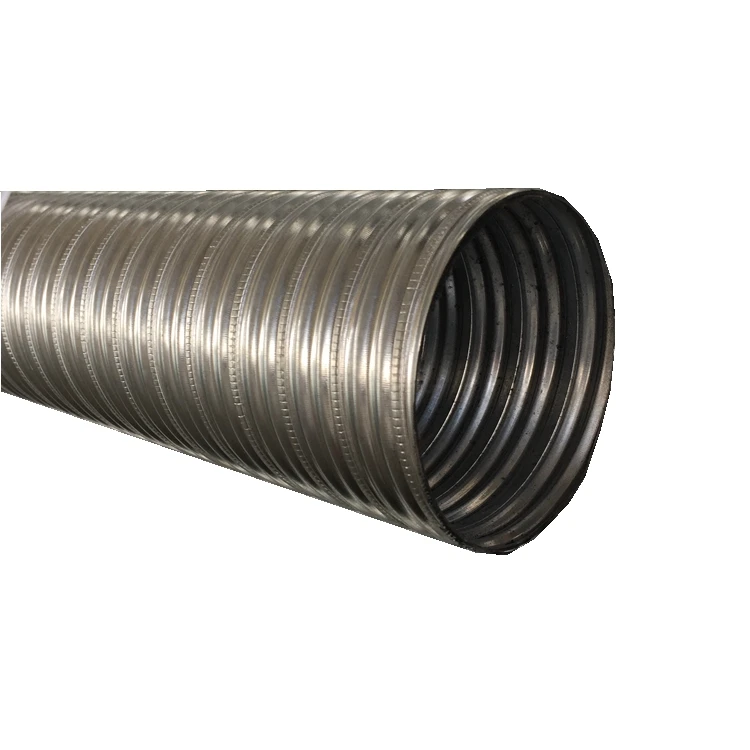

Труба

ULTRA FLO CMP от Contech Engineered Solutions

Более дешевая альтернатива ливневой канализационной трубе RCP

ULTRA FLO® , труба с гладкой внутренней поверхностью, является предпочтительным материалом для ливневой канализации и более дешевой альтернативой железобетонной трубе. Гладкая внутренняя часть улучшает гидравлическую мощность (коэффициент Мэннинга «n» = 0,012, что соответствует бетонной трубе), а внешние ребра коробки обеспечивают прочность конструкции.

ULTRA FLO может быть изготовлен с различными покрытиями, такими как алюминий, полимерное покрытие и алюминиевый материал, чтобы соответствовать широкому спектру требований к окружающей среде и сроку службы. Для проектов с ограниченным пространством над головой ULTRA FLO доступен в трубчатой арке.

Поскольку ULTRA FLO весит менее 10 % веса бетонной трубы, затраты на транспортировку и установку значительно сокращаются. Алюминиевый ULTRA FLO весит всего 1/35 веса бетонной трубы.

Более низкие трудозатраты также являются результатом быстрого и простого соединения. Соединения Contech Quick Stab® или соединительные ленты не требуют специальных навыков или инструментов. Двадцать футов стандартной длины означают меньше соединений и более быструю укладку.

Фитинги заводского изготовления сокращают время установки в полевых условиях, обеспечивая гидравлически эффективные соединения.

Особенности и преимущества трубы ULTRA FLO

ХАРАКТЕРИСТИКИ	ПРЕИМУЩЕСТВА
Гладкая внутренняя поверхность	«n» Мэннинга = 0,012, что соответствует бетонной трубе
Наружные ребра коробки	Эквивалент железобетонной трубы
Весит менее 10% железобетонной трубы.	Установка проще, установка быстрее
Длина больше, чем у железобетонной трубы	Меньше стыков, быстрее установка, меньше затрат
QUICK STAB и соединительные ленточные соединения	Не требуются специальные инструменты или навыки, более быстрая установка, сниженная стоимость

Покрытия для труб ULTRA FLO

Оцинкованная сталь. Труба изготовлена из стали, покрытой цинком для увеличения срока службы. Наиболее распространенное и наиболее экономичное металлическое покрытие для стальных гофрированных труб.
Алюминизированная сталь, тип 2 – Труба, изготовленная из стали, погруженной в технически чистый алюминий; обеспечивает 75 лет и более срока службы без технического обслуживания.
– трубы, изготовленные из алюминия CORLIX®, обеспечивают предсказуемый срок службы более 75 лет; Идеально подходит для муниципальной ливневой канализации, подземных систем сбора ливневых вод или любого стандартного дренажного проекта, который должен выдерживать коррозионные среды.
Полимерное покрытие – Стальная труба с толстостенным полимерным покрытием; защищает от истирания и коррозии, обеспечивая срок службы более 100 лет.

Свойства труб ULTRA FLO

Диаметры 18–120 дюймов
Толщина стенок 16, 14, 12 и 10 калибров
3/4” x 3/4” x 7-1/2” непрерывный ребристый гофр
Стандартная длина 20–40 футов

Формы труб ULTRA FLO

Полный круглый – рекомендуется для большинства применений
Трубная арка – используется в условиях ограниченной высоты. Низкая, широкая арочная конструкция распределяет площадь потока по горизонтали, обеспечивая гидравлическую мощность без снижения уклона.

Аксессуары для труб ULTRA FLO

Конечные секции
Соединительные и бандажные системы
Фитинги
МОБИЛЬНАЯ ТРУБА®

Применение труб ULTRA FLO

Водопропускные трубы, каналы и ограждения канав
Ливневая канализация
Задержание ливневых вод
Замена дренажных конструкций и водопропускных труб

Техническая информация по этому изделию находится в центре раздела технических руководств.

Посмотреть техническую информацию

Описание
Техническая информация
Применение
Брошюры

Технические характеристики Стандартные детали

Тематические исследования

Изучите библиотеку тематических исследований

Проект
Проектные листы

Ресурсные инструменты

Агентство/нормативное руководство

Наша команда готова предоставить вам экспертную консультацию и помощь в отношении местных нормативных требований, что приведет к более быстрому получению разрешений.

Разработка решения

Наши инженеры могут рассмотреть ваши требования, взвесить все варианты и порекомендовать оптимальное решение для интеграции с вашим проектом сайта.

Техническая экспертиза

Наши инженеры могут помочь, предоставив инженерные расчеты для конкретного продукта, такие как гидравлика, плавучесть, реакции фундамента и размер блока.

Смета затрат

Мы можем быстро предоставить смету затрат
инженера, чтобы помочь вам в процессе выбора решения
.

Чертежи для конкретных объектов

Наши инженеры могут предоставить чертежи для конкретных объектов для предложений, совещаний по проекту и представлений, помогая вам более эффективно использовать свое время.

Помощь на месте

Подрядчики знают, что время — деньги, поэтому мы организуем встречи перед началом строительства, координацию доставки и поддержку при установке на месте, чтобы обеспечить своевременную и бесперебойную установку.

Алюминиевая труба

CORLIX от Contech Engineered Solutions

Описание
Техническая информация
Применение
Брошюры

Идеальная труба для щелочных почв и эрозионных сред

Алюминиевая водопропускная и дренажная труба CORLIX® обеспечивает предсказуемый срок службы более 75 лет. Это идеальная труба для муниципальных водопропускных труб, ливневой канализации, подземные системы ливневой канализации или любая стандартная канализация проект, который должен выдерживать щелочные почвы и эрозионные среды. В Помимо длительного расчетного срока службы, CORLIX является экономичной альтернативой к железобетонной трубе.

CORLIX весит всего 1/35 веса железобетона. Более легкий вес означает более легкую установку. Ширина траншеи (и глубина) уменьшены из-за меньшего наружного диаметра, что приводит к экономии времени и средств как для земляных работ, так и для обратной засыпки.

Отдельные трубы длиной до 40 футов обеспечивают более точное время размещения и на протяжении всего срока службы системы. Более длинные длины сэкономить время установки с меньшим количеством стыков.

Легкая и быстрая резка труб на рабочем месте осуществляется с помощью стандартных инструментов. Поскольку заклепочные соединения отсутствуют, CORLIX можно разрезать в любой точке. Порезы сварные швы не нуждаются в защитной обработке. Широкая доступность фитингов экономит время установки в полевых условиях. Изготовленные колена, люки и водосборные бассейны минимизируют гидравлические потери в соединительных сооружениях.

Алюминиевая труба CORLIX Особенности и преимущества

ХАРАКТЕРИСТИКИ	ПРЕИМУЩЕСТВА
Изготовлен из специального водопропускного материала, плакированного алюминием.	Срок службы более 75 лет
Стойкий к коррозии	Может использоваться в щелочных почвах, соленой воде и эрозионных средах.
Весит в 1/35 раза больше, чем железобетон.	Более простая и быстрая установка
Длина больше, чем у железобетонной трубы	Меньше соединений, более быстрая установка и более точное выравнивание труб
Наружный диаметр меньше, чем у железобетонной трубы.	Меньше земляных работ, более быстрая установка, снижение затрат

Свойства алюминиевых труб CORLIX

Толщина стенки 18, 16, 14, 12, 10 и 8 калибров
Диаметр трубы от 6 до 120 дюймов

Алюминиевые профили для труб CORLIX

Полнокруглые – рекомендуется для большинства применений
Трубчатая арка – низкая, широкая трубчатая арка распределяет площадь горизонтально, чтобы обеспечить достаточную пропускную способность без повышения уклона
Доступна перфорированная труба для систем дренажа или подпитки

Аксессуары для алюминиевых труб CORLIX

Конечные секции
Соединительные и бандажные системы
Фитинги
МОБИЛЬНАЯ ТРУБА®

Применение алюминиевых труб CORLIX

Водопропускные трубы, каналы и ограждения канав
Ливневая канализация
Задержание и инфильтрация ливневых вод

Техническая информация по этому изделию находится в центре раздела технических руководств.

TOP HEADLINES
