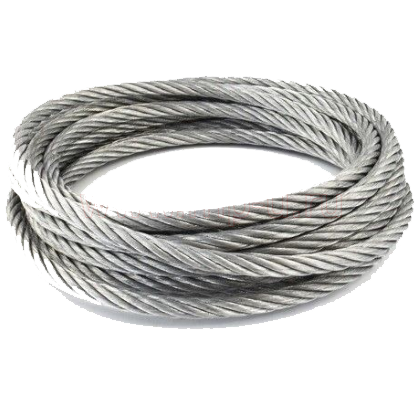

Канат (трос) стальной, ГОСТ 2688-80



Kvinta TD – Производитель такелажа,канатов и строп



(044) 205-43-13(044) 205-43-05(067) 446-22-16(099) 361-31-77

(044) 205-43-13 (044) 205-43-05 (067) 446-22-16 (099) 361-31-77

Конструкция:

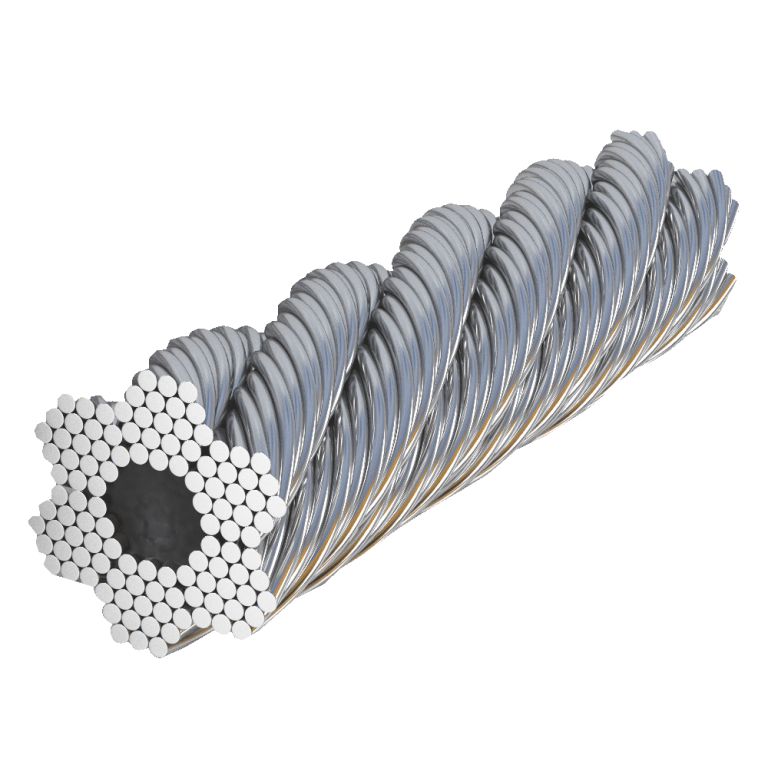

КАНАТ СТАЛЬНОЙ ДВОЙНОЙ СВИВКИ ТИПА ЛК-Р КОНСТРУКЦИИ 6×19(1+6+6/6)+1o.c. ГОСТ 2688-80

Соответствие:

аналог DIN 3059 (FE), DIN EN 12385-4

Область применения:

Канаты для подъемно-транспортных машин.

Выбрать параметры

Диаметр:

– Выбор – мм

Длина:

 м

Расчётный вес:

0 кг

Цена:

0 грн

Заказать

Информация, указанная на сайте – является ознакомительной и информационной. Не гарантируется наличие, любой позиции на конкретное время. Возможно заказать любой из указанных на сайте канатов – о сроках и стоимости просим Вас связываться с нами по указанным выше телефонам или по электронной почте.

Описание товара

Канат ГОСТ 2688-80 – это один из самых востребованных и распространенных видов троса. Этот материал применяют для транспортировки грузов разной тяжести. Если изучить таблицу ГОСТа по данному показателю, а именно – канат ГОСТ 2688-80, то можно найти значения диаметра проволоки внутреннего и внешнего слоя, количество проволок в каждом из слоев, площадь сечения, вес такого каната в смазанном состоянии и так далее.

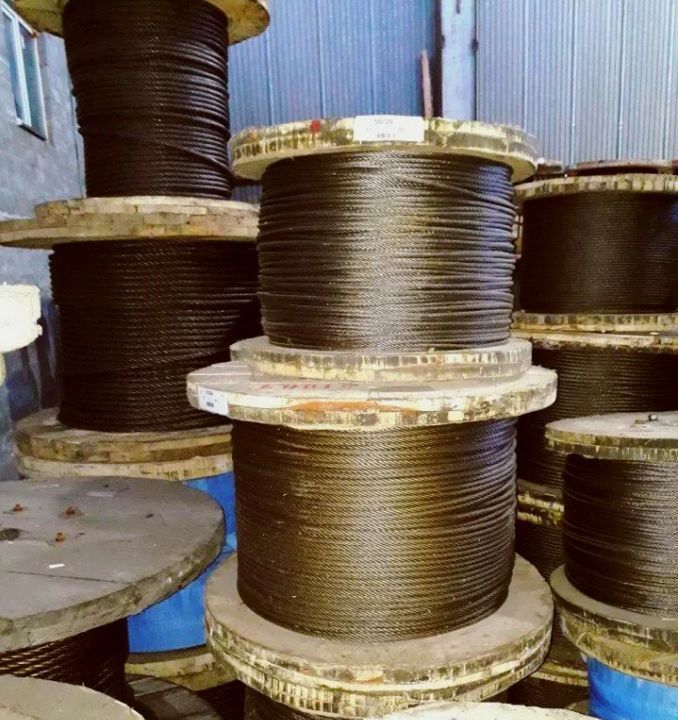

Канат ГОСТ 2688-80 выпускают намотанным на специальные деревянные барабаны. Такие барабаны могут иметь разный диаметр, который зависит от длины и диаметра самого каната. Впрочем, при покупке клиент может заказать ту длину, которая ему необходима. Канаты данного госта могут, к примеру, быть черными или оцинкованными и иметь повышенную прочность. Они являются нераскручивающимися.

Данные тросы могут применяться как для простых грузов, так и для людских. В зависимости от этого они маркируются буквами «Г» (грузовые) и «ГЛ» (грузолюдские).

Согласно данного ГОСТа, он распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях тип ЛК-Р с одним органическим сердечником.

Диаметр каната, мм	Ориентировочная масса 1000 м смазанного каната, кг	Маркировочная группа, Н/мм2
		1770
		суммарное всех проволок в канате	каната в целом
3,6	48,8	8750	7465
4,1	64,1	11550	9750
4,5	73 ,9	13300	11250
4,8	84,4	15200	12850
5,1	95,5	17200	14600
5,6	116,5	20950	17800
6,2	141,6	25500	21100
6,9	176,6	31800	26300
7,6	211,0	38000	32300
8,3	256,0	46100	38150
9,1	305,0	55000	45450
9,6	358,6	64650	53450
11,0	461,6	83200	68800
12,0	527,0	95000	78550
13,0	596,6	107500	89000
14,0	728,0	131000	108000
15,0	844,0	152000	125500
16,5	1025,0	184500	152000
18,0	1220,0	220000	181500
19,5	1405,0	253000	209000
21,0	1635,0	294 500	243500
22,5	1850,0	333000	275000
24,0	2110,0	380000	314000
25,5	2390,0	430 000	356000
27,0	2685,0	483 500	399500
28,5	2910,0	525000	434000
30,5	3490,0	629000	520000
32,0	3845,0	693 000	573000
33,5	4220,0	760500	629000
37,0	5015,0	904 500	748000
39,5	5740,0	1030000	856000
42,0	6535,0	1175000	975000
44,5	7385,0	1330000	1075000
47,5	8430,0	1520000	1230000
51,0	9545,0	1920000	1395000

Товары из категории

Канат стальной, ГОСТ 7668-80

Диаметр: 8. 1 – 68.0 мм

Заказать

Подробнее

Канат стальной ГОСТ 3062-80

Диаметр: 0.65 – 11.50 мм

Заказать

Подробнее

Канат стальной ГОСТ 3063-80

Диаметр: 1.0 – 19.0 мм

Заказать

Подробнее

Канат стальной ГОСТ 3064-80

Диаметр: 3.6 – 22.5 мм

Заказать

Подробнее

Канат стальной ГОСТ 3088-80

Диаметр: 11.0 – 38.5 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ DIN 3071

Диаметр: 12.0 – 40.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ ГОСТ 3077-80

Диаметр: 5.7 – 46.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ ГОСТ 3069-80

Диаметр: 16.2 – 2985.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ ГОСТ 7667-80

Диаметр: 9.5 – 47.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ ГОСТ 7669-80

Диаметр: 8.6 – 68.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ DIN 3069

Диаметр: 7.0 – 28.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ ISO 2408

Диаметр: 4.

0 – 18.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ DIN 3062

Диаметр: 8.0 – 16.0 мм

Заказать

Подробнее

КАНАТ СТАЛЬНОЙ DIN 3055

Диаметр: 2.0 – 38.0 мм

Заказать

Подробнее

Мы знаем ответы на все вопросы о грузоподъёмном оборудовании, которые вы всегда хотели спросить, но боялись сделать это ))

Спросите прямо сейчас

Канат стальной ГОСТ 2688-80, вес, масса 1 метра, характеристики, диаметры в России

Стальные канаты нашли применение в различных отраслях промышленности и строительства. Переработка нефти, добыча угля, возведение промышленных объектов и жилых зданий, эксплуатация морских и речных судов — это далеко не полный список применения металлических тросов.

Сфера применения

Главное назначение стального каната это выполнение такелажных, буксировочных и грузоподъемных работ. Высокая прочность в сочетании с гибкостью позволяют использовать металлоизделия данной категории для оснащения грузоподъемного оборудования и тяжелой техники. Сюда относятся оборудование для бурения, подъемные краны, экскаваторы. Помимо этого канаты из стальной проволоки используются в производстве механизмов подъема и опускания грузо-пассажирских лифтов. Талевые канаты с линейным касанием проволок применяются в создании:

• подъемных установок в цехах металлообработки;
• шахтного подъемного оборудования;
• буровых установок и горных машин;
• землеройной и дорожной техники;
• подвесных дорог.

Стальными тросами оснащаются судовые краны и автокраны, тельферы, лебедки и скреперы, лифты, барабанные лебедки и гидравлические лифты. К ценным свойствам металлического троса относится его гибкость и возможность изготовления грузозахватных приспособлений, которые выдерживают серьезные механические нагрузки. К стальным тросам и дополнительным элементам, в сочетании с которыми они используются, предъявляются строгие требования на соответствие нормам госстандарта. Отличные механические характеристики и коррозионная стойкость позволяют использовать в строительстве ответственных сооружений — мостов, эстакад. Бетонные конструкции, армированные металлическим шнуром, приобретают необходимую прочность, способность отрабатывать большие динамические и статические нагрузки. Основные параметры для выбора канатов это гибкость, прочность, грузоподъемность, а также предельные значения их натяжения. Для повышения устойчивости металлоизделий к воздействию агрессивных сред они могут подвергаться дополнительной обработке. Область применения каната зависит от материала изготовления, назначения и марки.

Описание

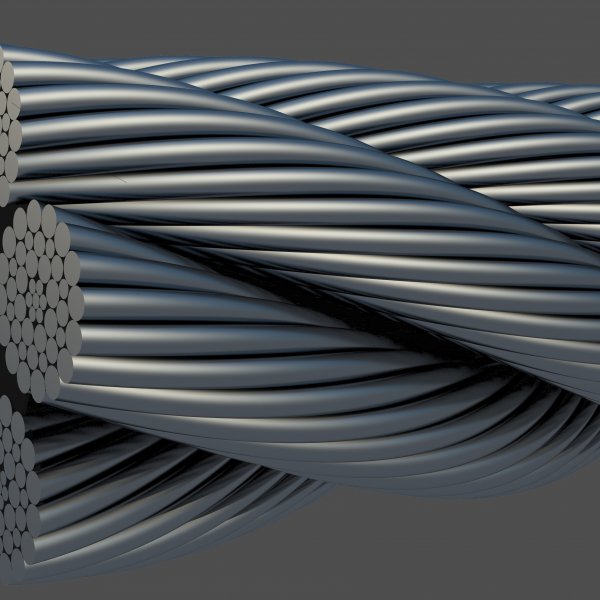

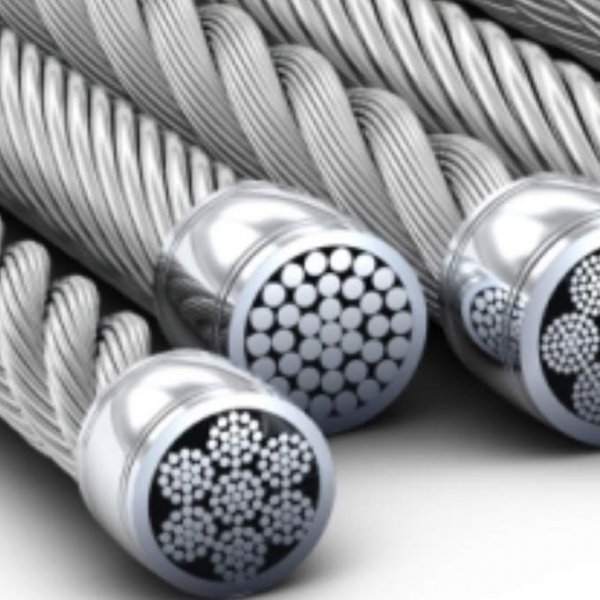

Канат стальной ГОСТ 2688-80 представляет собой металлоизделие, которое состоит из органического сердечника и свитых стальных проволок. Сердечник является основой конструкции и придает изделию гибкость. Он выполняет роль амортизатора, противостоит радиальному давлению при нагружении каната и препятствует его поперечной деформации. Он может быть выполнен из:

• полипропилена, полиэтилена;
• пеньки или хлопкового волокна;
• вискозы, капрона, лавсана;
• корда, сизаля.

Чтобы защитить сердечник от преждевременного разрушения и гниения его пропитывают специальными антикоррозионными составами, не содержащими кислот и щелочей. Для пропитки сердечника применяются канатные смазки:

• Торсиол-55;
• Эласкон;
• БОЗ-1;
• СК-50;
• КС-У.

В процессе эксплуатации при изгибе каната смазка проникает в зазоры между проволоками, обеспечивая их равномерное смазывание и защиту металла от коррозии. Благодаря канатной смазке обеспечивается длительная сохранность сердечника, уменьшается трение и износ внутренних и внешних проволок при работе каната на блоках. Смазка сохраняет свои качества в широком диапазоне рабочих температур от -50 С до +50 С. Защитная смазка используется как при изготовлении изделий, так и в процессе эксплуатации. Состав наносится сплошным слоем толщиной не менее 0,2 мм. Металлический канат двойной свивки состоит из шести прядей, которые изготавливаются из проволок разного диаметра во внешнем слое прядей. Конструкционная схема каната 6×19 (1+6+6/6)+1 o.c. Такая конструкция сводит к минимуму риск разрыва и деформации изделия. Канаты с линейным касанием проволок типа ЛК-Р обладают большой работоспособностью, что позволяет использовать их для работы в сложных условиях. Продукция этой категории обладает устойчивостью к абразивному износу и воздействию больших концевых нагрузок. Благодаря широкому ассортименту типоразмеров можно подобрать изделие с оптимальными техническими характеристиками.

Технические характеристики

Стальные канаты, изготовленные в соответствии с нормативами ГОСТа 2668-80, имеют диаметр сечения от 3,6 мм до 56,0 мм. Продукция классифицируется по нескольким признакам. Канаты повышенной точности изготовления обозначается индексом Т. В зависимости от назначения они бывают:

• ГЛ — грузолюдскими, предназначенными для установки на лифтах;
• Г — грузовыми, которые применяются для монтажа всех других механизмов.

Стальные тросы изготавливаются с правой (П) и левой свивкой, которая обозначается индексом Л. Направление свивки бывает:

• К — комбинированным;
• О — односторонним;
• крестовым.

По способу свивки прядей канаты делятся на:

• Н — нераскручивающиеся;
• МК — малокрутящиеся;
• раскручивающиеся.

Использование канатов с комбинированной и крестовой свивкой позволяет уменьшить кручение подвешенного груза. Одинаковое направление свивки проволок создает большую степень крутимости. Противоположное направление свиваемых прядей дает эффект малой крутимости (МК). Изделия с маркировкой Н обладают рядом преимуществ в сравнении с другими типами:

• в процессе эксплуатации не образуют петель и узлов;
• свободные концы не раскручиваются и не распускаются;
• трос не совершает круговых вращений при обрезке, удалении перевязок.

В зависимости от степени уравновешенности канаты бывают рихтованными (Р) и нерихтованными. В результате рихтовки исчезает напряжение от деформации проволок и прядей. Изделие сохраняет свою прямолинейность как на горизонтальной плоскости, так и в свободном подвешенном состоянии. По механическим свойствам продукция делится на марки:

• В — обыкновенного качества;
• ВК — высокого качества;
• 1 — нормального качества.

Материалом для изготовления служит стальная проволока с цинковым покрытием и без него. Поверхностная плотность цинка зависит от диаметра проволоки.

• Продукция с буквенным обозначением С эксплуатируется в агрессивных условиях. Плотность цинка составляет 20-110 г/м2.
• Канаты, маркированные буквой Ж имеют плотность покрытия 25-150 г/м2 и используются в жестких условиях.
• Изделия с маркировкой ОЖ предназначены для эксплуатации в особо жестких условиях с высоким уровнем износа. Поверхностная плотность цинка варьируется от 60 до 245 г/м2.

Условные обозначения

Маркировка изделия содержит в себе полную информацию о типе и марке продукции. Пример условного обозначения — канат 14-Г-ВК-Л-К-МК-Т-1860 ГОСТ 2688-80. Расшифровка:

• 14 — диаметр каната;
• Г — грузовой;
• ВК — высокого качества;
• Л — с левым направлением свивки;
• МК — малокрутящийся;
• Т — повышенной точности;
• 1860 — маркировочная группа.

Особенности производства канатов

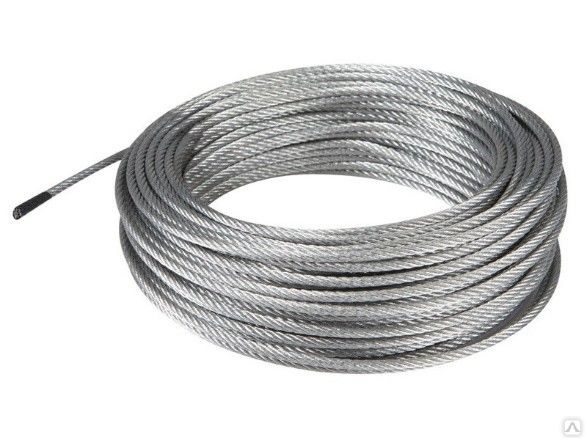

Канаты из оцинкованной проволоки обладают повышенной устойчивостью к коррозии и применяются в следующих сферах:

• на лесосплаве и деревообрабатывающей промышленности;
• транспортном строительстве и судостроении, авиастроении;
• в металлургии и горно-добывающей отрасли;
• производстве строительной техники;
• в создании производственных линий.

Цена изделия зависит от его диаметра, типа и марки используемой стали. Материалом для изготовления металлических тросов служит канатная проволока из низколегированной стали. Она имеет сечение круглой формы и изготавливается из специальной катанки классов ПК, ВК, КК, что обеспечивает высокую пластичность готового изделия. По виду поверхности канатная проволока делится на:

• светлую, без цинкового покрытия диаметром от 0,2 до 4,6 мм;
• оцинкованную, диаметром 0,18-4,5 мм.

В качестве сырья для изготовления проволоки используется конструкционная и рессорно-пружинная сталь марок 45-85. Выбор марки стали зависит от назначения конечного продукта. Арматурные канаты изготавливаются из стали 70, 75, 80, 85. Для авиационных канатов проволоку изготавливают из стали марок 50,55, 60, 65. Возможно использование коррозионно-стойких сталей марок5Х17Н12Мо2, 17Х12Н7, 5Х17Н12М2. Сталь, легированная кремнием, марганцем, хромом, никелем и молибденом, показывает хорошие антикоррозионные качества и обладает устойчивостью к воздействию атмосферной влаги.

Контроль качества

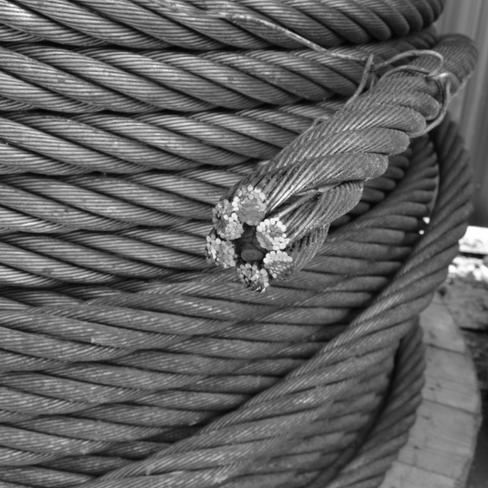

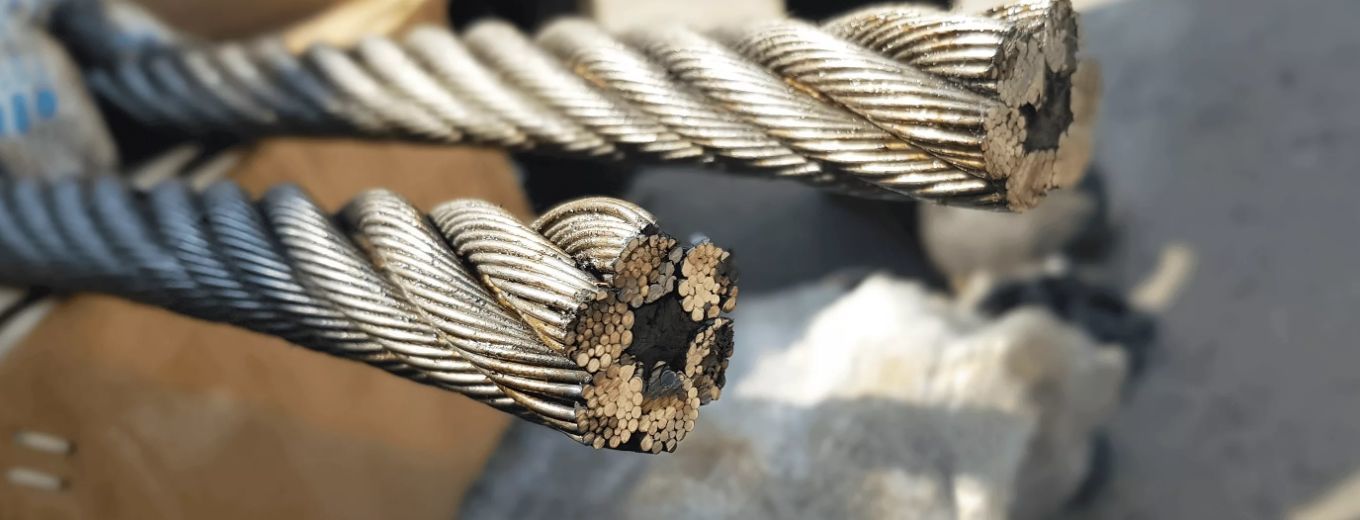

Стальные канаты, используемые на производстве, требуют регулярного контроля состояния. Обнаруженные дефекты сверяются с нормами браковки изделий данной категории. К браку относится:

• изменение конфигурации и разрушение сердечника;
• выдавливание проволок из прядей;
• износ наружного слоя проволок;
• обрыв проволок;
• залом каната.

При обнаружении подобных дефектов изделие бракуется.

Измерение диаметра каната

Диаметр каната определяют замером фактического размера изделия с помощью штангенциркуля. Замеры выполняются на двух участках, расстояние между которыми составляет не менее 1 м. На каждом участке диаметр замеряется в двух плоскостях. Среднее арифметическое значение четырех замеров должно находиться внутри границ допустимых значений, которые указаны для номинального диаметра.

Упаковка канатов

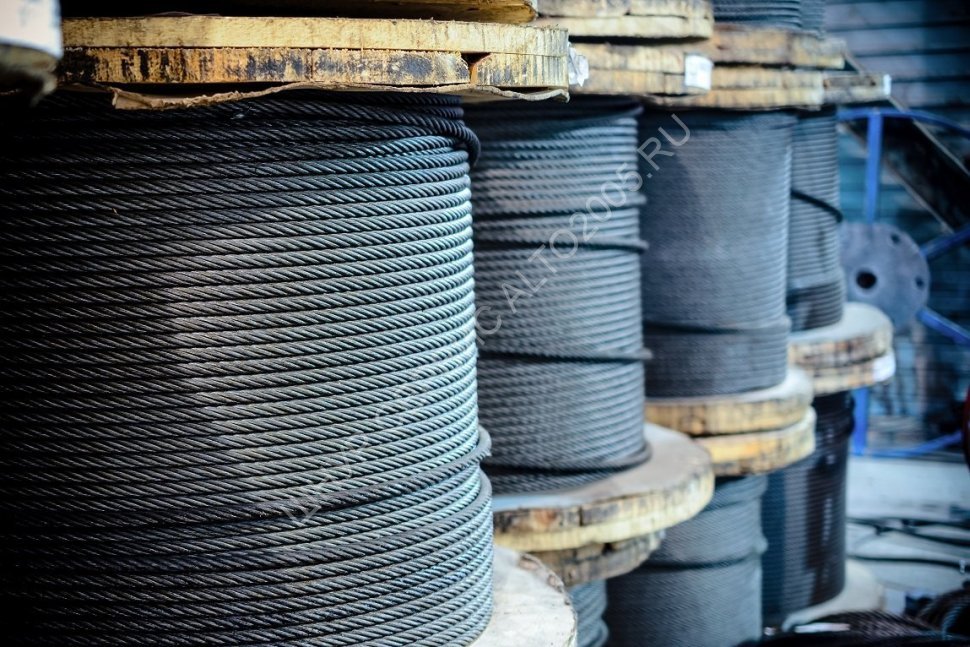

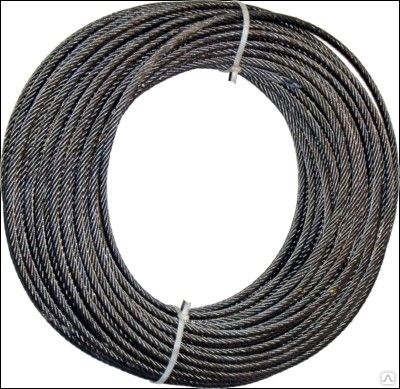

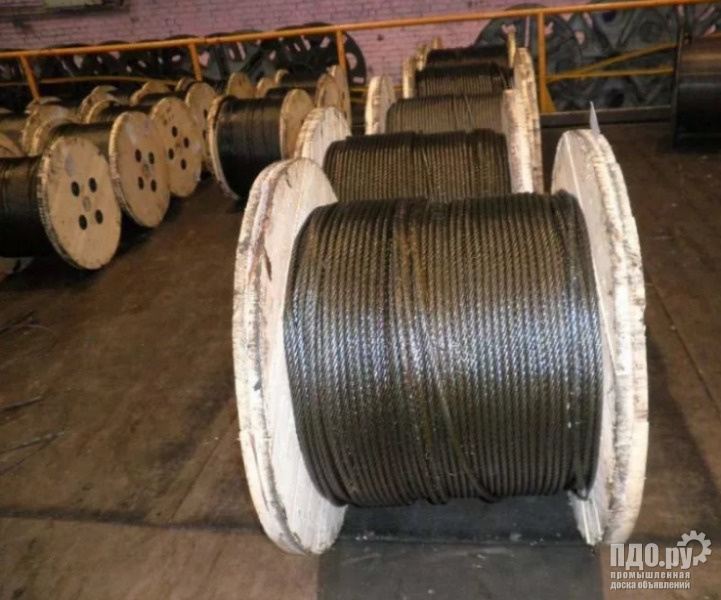

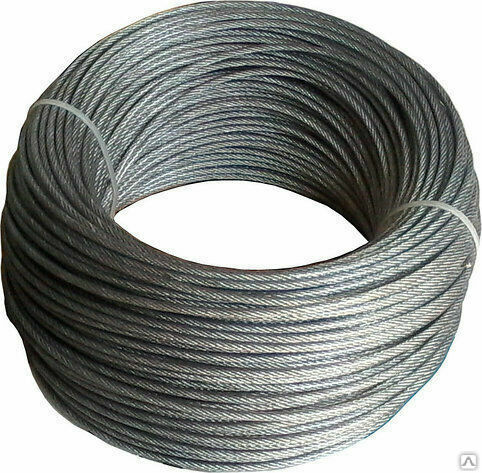

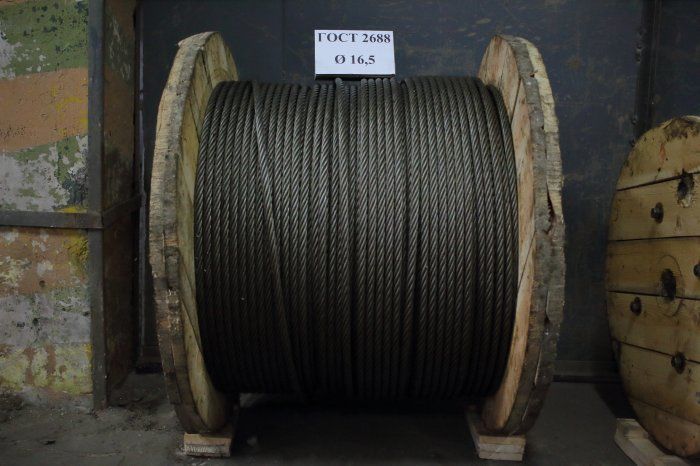

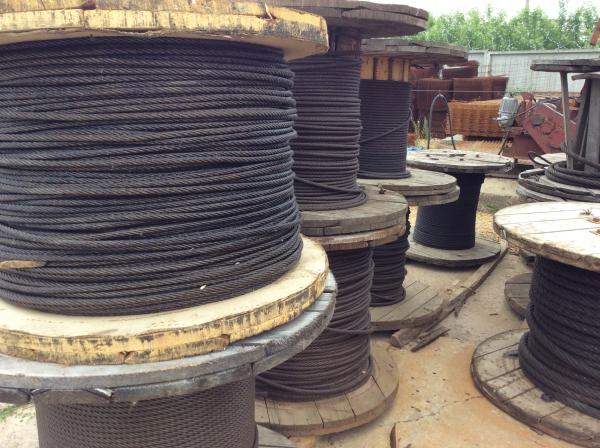

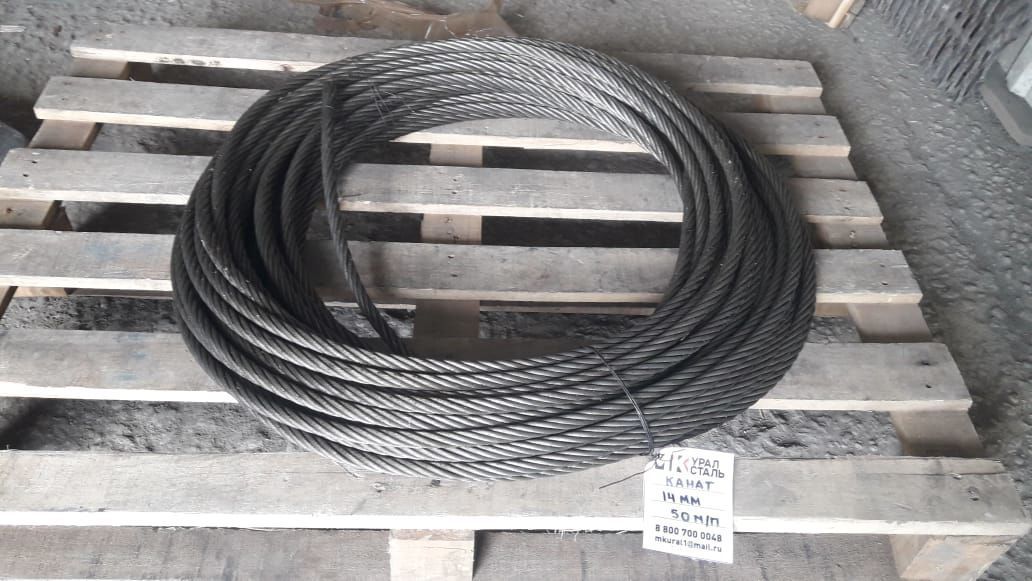

Купить изделие можно в бухтах, намотанным на деревянные или металлические катушки. Длина троса в бухте зависит от его диаметра и составляет 200, 500 и 1000 м. При оформлении заказа необходимая длина каната указывается в договоре, заключенном с производителем. Предельное отклонение по длине не должно превышать 5% для канатов длиной менее 400 м. Для изделий длиной более 400 м допустимое отклонение составляет 20 м на каждые 1000 м. Рекомендуемые габариты бухт:

• внутренний диаметр не менее 15 диаметров изделия;
• наружный диаметр не более 1,2 м;
• высота не более 0,8 м.

Допускается намотка на катушку нескольких отрезков каната одного типоразмера. В этом случае концы прочно закрепляются, наружный конец обязывается и фиксируется на внутренней стороне щеки катушки. Для обвязки используются: пряди, канаты, ленты, проволока, органический сердечник. По желанию заказчика канаты ГЛ оборачиваются полимерной пленкой или водонепроницаемой бумагой, катушки обшиваются досками. Бухты прочно перевязываются мягкой проволокой либо прядями каната в четырех или шести точках, при этом участки крепления должны быть равномерно расположены по окружности бухты. Упаковка продукции, которая отгружается в северные районы или отправляется морским путем выполняется по ГОСТ 15846-79. Каждый трос снабжается сертификатом и биркой, которая крепится к катушке или бухте. На ней указывается заводской номер изделия, условные обозначения, параметры длины и веса.

Вес каната

Стальные канаты являются элементами грузоподъемных механизмов и приспособлений. Для эффективного использования оборудования необходима точная информация о параметрах каната — технические характеристики, диаметр, масса, сколько метров в тонне. Вес 1 метра изделия зависит от его диаметра, который складывается из диаметров проволок — центральной, внутреннего и наружного слоя.

Диаметр каната, мм	Масса погонного метра, кг	Масса 1000 м каната смазанного, кг	Количество метров в тонне
3,6	0,049	48,8	20408,2
3,8	0,055	55,1	18181,8
4,1	0,064	64,1	15625,0
4,5	0,074	73,9	13513,5
4,8	0,084	84,4	11904,8
5,1	0,096	95,5	10416,7
5,6	0,117	116,5	8547,0
6,2	0,142	141,6	7042,3
6,9	0,177	176,6	5649,7
7,6	0,211	211,0	4739,3
8,3	0,256	256,0	3906,3
9,1	0,305	305,0	3278,7
9,6	0,359	358,6	2785,5
11,0	0,462	461,6	2164,5
12,0	0,527	527,0	1897,5
13,0	0,597	596,6	1675,0
14,0	0,728	728,0	1373,6
15,0	0,844	844,0	1184,8
16,5	1, 025	1025,0	975,6
18,0	1,220	1220,0	819,7
19,5	1,405	1405,0	711,7
21,0	1,635	1635,0	611,6
22,5	1,850	1850,1	540,5
24,0	2,110	2110,0	473,9
25,5	2,390	2390,0	418,4
27,0	2,685	2685,0	372,4
28,0	2,910	2910,0	343,6
30,5	3,490	3490,0	286,5
32,0	3,845	3845,0	260,0
33,5	4,220	4220,0	237,0
37,0	5,015	5015,0	199,4
39,5	5,740	5740,0	174,2
42,0	6,535	6535,0	153,0
44,5	7,385	7385,0	135,4
47,5	8,430	8430,0	118,6
51,0	9,545	9545,0	104,8
56,0	11,650	11650,0	85,8

канат (трос) ГОСТ 2688-80

Главная / грузовой канат для башенных кранов QTZ,POTEIN,Liebherr COMANSA / канат (трос) ГОСТ 2688-80

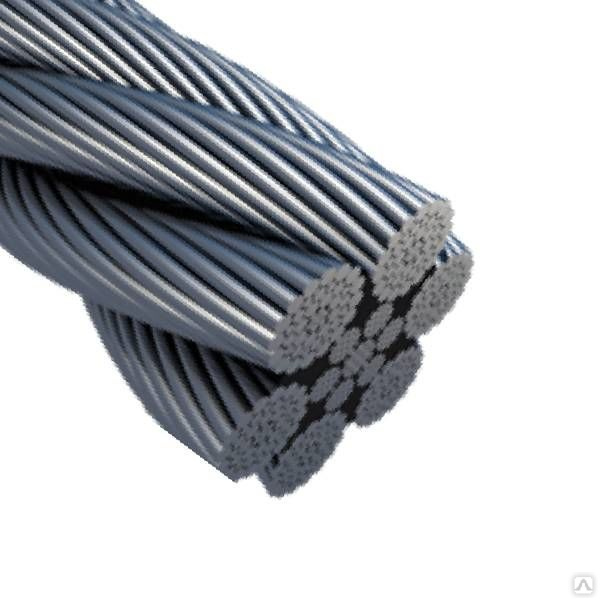

Канат грузовой двойной свивки типа ЛК-Р ГОСТ 2688-80

ГОСТ 2688-80 распространяется на канат стальной грузовой двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником. Диаметр каната от 3,6 до 56,0 мм;

Канат стальной ГОСТ 2688-80 предназначен кранов и талей, землеройных и горных машин, мостовых кранов, для барабанных лебедок, подъемных устройств шахтных установок, для машин бурения, для гидравлических лифтов, тельферов, судовых кранов, для оснастки трапов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.



Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.



Технические характеристики каната стального по ГОСТ 2688-80

Диаметр каната, мм	Расчетная площадь сечения всех проволок, мм2	Масса 1000 м каната, кг	Суммарное разрывное усилие всех проволок/разрывное усилие каната в целом (Н) для маркировочных групп, Н/мм2(кгс/мм2)						Номер барабана	Количество метров каната на барабане
			1570 (160)		1670 (170)		1770 (180)
3,6	4,98	48,8	–	–	–	–	2780	7465	6	4000
3,8	5,63	55,1	–	–	–	–	9930	8400	6	4000
4,1	6,55	64,1	–	–	–	–	11550	9750	6	4000
4,8	8,62	84,4	–	–	–	–	15200	12850	6	4000
5,1	9,76	95,5	–	–	–	–	17200	1460	7	2000
5,6	11,9	116,5	18650	15800	19800	16800	20950	17800	7	2000
6,2	14,47	141,6	22650	19250	24100	20100	25500	21100	7	2000
6,9	18,05	176,6	28300	24000	30050	25500	31800	26300	7	2000
7,6	21,57	211,0	33860	28700	35900	30500	38000	32300	7	1000
8,3	26,15	256,0	41000	34800	43550	36950	46100	38150	7	1000
9,1	31,18	305,0	48850	41500	51900	44100	55000	45450	7	1000
9,6	36,66	358,6	57450	48850	61050	51850	64650	53450	7	1000
11,0	47,19	461,6	73950	62850	78600	66750	83200	68800	10а	1000/2000
12,0	53,87	527,0	84450	71750	89700	76200	95000	78550	10а	1000/2000
13,0	61,0	596,6	95600	81250	101500	86800	107500	89000	10а	1000/2000
14,0	74,40	728,0	116500	98950	123500	105000	131000	108000	10а	1000/2000
15,0	86,28	844,0	135000	114500	143500	122000	152000	125500	11	1000/2000
16,5	104,61	1025,0	164000	139000	174000	147500	184500	152000	12	1000/2000
18,0	124,73	1220,0	195500	166000	207500	176000	220000	181500	12	1000/2000
19,5	143,61	1405,0	225000	191000	239000	203000	253000	209000	12	1000
21,0	167,03	1635,0	261500	222000	278000	236000	294500	243500	12	1000
22,5	188,78	1850,0	296000	251000	314500	267000	333000	275000	12	1000
24,0	215,0	2110,0	337500	287000	359000	304500	380000	314000	12	1000
25,5	244,0	2390,0	382500	324500	406500	345000	430000	356000	13,14	1000
27,0	274,31	2685,0	430000	365000	457000	388000	483500	399500	15	1000
28,0	297,63	2910,0	466500	396000	495500	421000	525000	434000	15	1000
30,5	256,72	3490,0	559000	475000	594000	504500	629000	520000	16	1000
32,0	393,06	3845,0	616000	523500	654500	556000	693000	573000	16	1000
33,5	431,18	4220,0	676000	574000	718000	610500	760500	629000	16	1000
37,0	512,0	5015,0	804000	683000	854000	725000	–	–	16	1000
39,5	586,59	5740,0	919500	781500	977000	828000	–	–	18	1000
42,0	668,12	6535,0	1045000	890000	1110000	945000	–	–	18	1000
44,5	755,11	7385,0	1180000	1000000	1255000	1035000	–	–	20	1000
47,5	861,98	8430,0	1350000	1145000	1435000	1185000	–	–	20	1000
51,0	976,0	9545,0	1530000	1295000	1625000	1340000	–	–	20	1000
56,0	1190,53	11650,0	186500	1580000	1980000	1635000	–	–	20	1000

Допустимая нагрузка стальных тросов.

Прочность троса.

Параметры прочности

Прочность каната из стали зависит от двух параметров: минимальной и максимальной нагрузки. Самая низкая нагрузка, при которой изделие из стали начинает изнашиваться, устанавливает прочность его разрывания.

Самая большая нагрузка, которая позволяет использовать трос долгий период без потери его качества, говорит о его рабочей прочности (допустимом усилии). Именно она определяет, какой вес выдержит канат из стали, и сколько времени не будет разрушаться.

Единицей измерения допустимой нагрузки являются ньютоны и считают ее с помощью такой формулы: (k): P=R/k – где R – это разрывное усилие, а k – отношение коэффициент запаса прочности. При подсчетах последнее значение будет зависеть от условий использования и предназначения изделия.

Виды тросов по материалу изготовления

Материал, используемый в производстве этой продукции, во много определяют ее технические характеристики. Производители предлагают стальные и синтетические изделия.

Стальные тросы для грузовой лебедки

Центральная часть представляет собой гладкий органический сердечник, придающий изделию гибкость. Оплетка изготавливается из проволоки двойной свивки. В различных слоях прядей диаметр стальной проволоки может быть одинаковым или разным. Оплетка придает канату высокую прочность. Стальные тросы часто являются элементами стандартной комплектации автомобильных тяговых устройств.

Многослойная конструкция обеспечивает:

• высокую стойкость изделия к различного рода нагрузкам, воздействию агрессивных сред, истиранию, температурным перепадам;
• минимальный риск разрыва при сильном натяжении троса лебедки;
• отсутствие сплющивания в процессе эксплуатации;
• длительный эксплуатационный период.

Минусы – значительная масса погонного метра, травмоопасность при разрыве стальных прядей, слабая устойчивость к коррозионным процессам.

Синтетические изделия

В производстве этой продукции используются композитные материалы, в которых комбинируются синтетические нити разного типа. Наиболее популярны кевларовые канаты. Готовая продукция сочетает высокую прочность, не уступающую прочности стальных канатов, с меньшим удельным весом. Синтетические изделия часто используются в комплектации тяговых устройств, выпускаемых зарубежными производителями.

Преимущества:

• сочетание прочности и небольшой массы погонного метра;
• безопасность для пользователя;
• в развернутом состоянии – отсутствие перекручивания;
• удобное пользование – работать с таким изделием можно без перчаток.

Минусы – высокая стоимость, неудобство пользования при отрицательных температурах, быстрая потеря прочности при высоких температурах. Влажный синтетический канат, намотанный на барабан, превращается на морозе в монолитный кусок льда. Новый кевларовый трос обладает большей прочностью, по сравнению со стальным канатом такого же диаметра. Но синтетическая продукция изнашивается гораздо быстрее, чем металлическая. Еще одна трудность при использовании синтетики – необходимость постоянной защиты от ультрафиолетового излучения, вызывающего ее быстрое старение.

Допустимая нагрузка при использовании стального троса

Допустимая нагрузка (ДН) канатов из стали исчисляется зависимо от их диаметра. Данная величина измеряется в килоньютонах, при этом 1 кН составляет 100 кг. Допустимое значение для тросов из стали разного диаметра рассчитывается таким образом:

• для каната диаметром 2 мм это значение составит 0,47 кН;
• изделие диаметром 3 мм имеет допустимое значение 1,06 кН;
• толщина 4 мм определяет ДН 1,88 кН;
• для диаметра 5 мм данное значение составит 2,94 кН;
• при толщине 6 мм допустимое значение равняется 4,24 кН;
• толщина 8 мм определяет нагрузку в 7,52 кН;
• для каната толщиной 10 мм ДН равняется 1,74 кН.

Разрушающая нагрузка (РН) (усилие, нужное для разрывания троса) также будет зависеть от диаметра изделия:

• для каната диаметром 2 мм разрушающая нагрузка составит 2,35 кН;
• изделие толщиной 3 мм имеет РН 5,29 кН;
• толщина 4 мм определяет разрывное усилие 9,41 кН;
• для троса толщиной 5 мм данное значение составит 14,70 кН;
• при толщине изделия 6 мм РН равняется 21,20 кН;
• диаметр 8 мм определяет нагрузку в 37,60 кН;
• для изделия 10 мм РН равняется 58,80 кН.

То есть при допустимом значении от 47 до 174 кг тросы из стали диаметром от 2 до 10 мм прослужат долгий период времени без разрыва изделия либо его частей. А наименьшая нагрузка, которая нужна для разрушения троса, составляет от 235 до 5880 кг для канатов из стали, диаметр которых составляет 10 мм.

Классификация стальных канатов

В зависимости от типа свивки прядей выделяют следующие виды стальных канатов:

• Проволоки между слоями имеют точечное касание – ТК;
• Между слоями проволоки имеют линейное касание – ЛК;
• Линейное касание и одинаковый диаметр проволок в каждом слое пряди – ЛК-О;
• Линейное касание и наличие в наружном слое проволок разного диаметра – ЛК-Р;
• Линейное касание между проволоками заполнения и отдельными слоями – ЛК-З;
• Линейное касание и наличие прядей как с проволоками одинакового, так и разного диаметра – ЛК-РО;
• Комбинированное точечно-линейное касание проволок – ТЛК.

Для работы на барабанах и блоках с полукруглыми канавками лучше выбрать стальные канаты с линейным касанием. Это связано с тем, что их срок эксплуатации почти в два раза больше, чем у канатов марки ТКЛ.

В зависимости от используемого материала сердечника выделяют:

• Канаты с органическим сердечником, изготовленным из синтетических или натуральных материалов – О.С. Данный вид сердечников, благодаря своей специальной пропитке, препятствует быстрому истиранию проволок и защищает от коррозийных процессов внутренние части каната;
• Канаты с металлическим сердечником – М.С. Этот вид стальных канатов отлично подходит для применения в горячих цехах, а также в тех случаях когда используется многослойная навивка на барабан.

По способу свивки выделяют следующие виды канатов:

• Нераскручивающиеся – Н. В них пряди сохраняют свое после того как с конца каната будет снята заварка и перевязка;
• Раскручивающиеся – Р. В канатах этого типа после снятия заварки или перевязки проволоки и пряди изменяют свое положение.

При изготовлении нераскручивающихся канатов проволоки подвергают предварительному изгибу. Благодаря этому данный вид обладает большей долговечностью, меньшим стремлением к образованию петель и узлов, а также кручению.

В зависимости от направления свивки выделяют стальные канаты левой (Л) и правой (П) свивки.

Существуют различные варианты свивки элементов и самого каната в изделиях тройной и двойной свивки. В соответствии с этим выделяют стальные канаты:

• Односторонней свивки — О. Они имеют одинаковое направление свивки прядей и свивки самого каната по наружной проволоке.
• Крестовая свивка. Для них характерно противоположное направление свивки прядей и стренг и свивки каната. Для канатов тройной свивки используется только этот вид свивки.
• Комбинированная свивка – К. Направление свивки прядей чередуются через одну прядь.

Изделия с крестовой свивкой рекомендуются для работы канатов на блоках с клиновидными канавками или с подрезом, плоских ободах, а также для подъемных кранов. В тех случаях, когда исключается вероятность кручения каната, то лучше использовать канаты с односторонней свивкой.

Стальные канаты различаются и по степени крутимости:

• МК – малокрутящиеся. Они характеризуются наличием противоположного направления свивки отдельных элементов по слоям.
• Крутящиеся – имеют одинаковое направление всех прядей в стренге.

В зависимости от физико-механических особенностей проволоки выделяют следующие виды стальных канатов:

• Марка В. Эти канаты используют исключительно в особо сложных и ответственных случаях.
• Марка I. Чаще всего используется в качестве кранового каната.
• Марка II.

Также в зависимости от особенностей покрытия поверхности проволоки стальные канаты классифицируются на следующие виды:

• Без какого- либо покрытия;
• С цинковым покрытием – ОЖ. Используются для работы в условиях с особо агрессивной внешней средой;
• С цинковым покрытием и предназначенные для работы в агрессивной среде – Ж;
• С цинковым покрытием для работы в условиях внешней среды средней агрессивности – С;
• С покрытием прядей или самого каната искусственными материалами – П.

Стальные канаты предназначенные для грузолюдского назначения имеют маркировку ГЛ, а грузового назначения – Г.

По точности изготовления выделяют канаты повышенной Т и нормальной Н точности.

Пример условных обозначений канатов

Продукция / Канат стальной Канат стальной ГОСТ 2688 80 (6*19+OC), 6-прядный канат, тип ЛК-Р с органическим сердечником 9,75 995 4,8 84,4 12,8 1306 5,1 95,5 14,6 1490 5,6 116 17,8 1816 6,2 141 21,1 2153 7,6 211 32,3 3296 8,3 256 38,1 3888 9,1 305 45,4 4633 9,6 358 53,4 5449 11 461 68,8 7020 12 527 78,5 8010 13 596 89 9082 14 728 108 11020 15 844 125 12755 16,5 1025 152 15510 18 1220 181 18469 19,5 1405 209 21327 21 1635 243 24796 22,5 1850 275 28061 24 2110 314 32041 25,5 2390 356 36327 27 2685 399 40714 28 2910 434 44286 30,5 3490 520 53061 32 3845 573 58469 Уточните наличие нашей продукции у менеджеров, телефоны для связи Канат стальной ГОСТ 7668-80 (6х36+ОС), двойной свивки, тип ЛК-РО с органическим сердечником Диаметр каната Масса смазанного каната Маркировочные группы, Н/мм2 (кгс/мм2) 1770 (180) мм кг / 1000м Разрывное усилие каната в целом, кН, не менее Разрывное усилие каната в целом, КГ, не менее 11,5 513 75,1 7663 13,5 696 101 10306 15 812 116 11837 16,5 1 045 150 15306 18 1 245 175 17857 20 1 520 215 21939 22 1 830 258 26327 23,5 2 130 304 31020 27 2 800 396 40408 31 3 655 517 52755 33 4 155 588 60000 36,5 4 965 703 71735 Уточните наличие нашей продукции у менеджеров, телефоны для связи Канат стальной ГОСТ 7669-80, 6х36 (1+7+7/7+14)+7х7(1+6), двойной свивки, типа ЛК-РО, с металлическим сердечником Диаметр каната Масса смазанного каната Маркировочная группа, Н/мм2 (кгс/мм2) 1770 (180) мм кг / 1000м Разрывное усилие каната в целом, кН, не менее Разрывное усилие каната в целом, КГ, не менее 16 1 145 165 16837 28 3 395 506 51633 36,5 5 895 877 89490 Уточните наличие нашей продукции у менеджеров, телефоны для связи Канат грузолюдской, лифтовой ГОСТ 3077-80 (6*19+ОС), двойной свивки, тип ЛК-О с органическим сердечником Диаметр каната Масса смазанного каната Маркировочная группа, Н/мм2 (кгс/мм2) 1770 (180) мм кг / 1000м Разрывное усилие каната в целом, кН, не менее Разрывное усилие каната в целом, КГ, не менее 8,8 293 42,3 4316 10,5 387 55,9 5704 12 530 76,5 7806 Уточните наличие нашей продукции у менеджеров, телефоны для связи Канат (трос) стальной оцинкованный, DIN 3055 (6×7+FC), DIN 3060 (6×19+FC), DIN 3066 (6×37+FC) Обозначение диаметра: первая цифра — диаметр троса, вторая — вместе с оплеткой Конструкция каната: первая цифра – кол-во прядей троса, вторая – кол-во проволок в пряди Сердечник: органический Материал каната: сталь Покрытие: оцинкованный Данный канат рекомендуется к использованию в различных сферах, в основном для растяжек, подвесов, ограждений. Обладают разной гибкостью и эластичностью. Диаметр каната, мм Строение / Свивка каната Разрывное усилие каната, кН, не менее Изготовлен по стандарту Метров в бухте Примерный вес, кг/100м 2 6×7+FC 1,95 DIN 3055 200 1,4 2,5 6×7+FC 3,2 DIN 3055 200 2,5 3 6×7+FC 4,39 DIN 3055 200 3,2 4 6×7+FC 7,8 DIN 3055 200 5,6 5 6×7+FC 12,2 DIN 3055 100 8,8 6 6×7+FC 17,5 DIN 3055 100 12,6 8 6×19+FC 31,2 DIN 3060 100 22,1 10 6×19+FC 48,8 DIN 3060 100 34,6 12 6×19+FC 65 DIN 3060 100 49,8 14 6×37+FC 85 Din 3066 100 67,8 16 6×37+FC 117 Din 3066 100 88,6 Уточните наличие нашей продукции у менеджеров, телефоны для связи Канат (трос) стальной оцинкованный в ПВХ оплетке, DIN 3055 (6×7+FC), DIN 3060 (6×19+FC) Обозначение диаметра: первая цифра — диаметр троса, вторая — вместе с оплеткой Конструкция каната: первая цифра – кол-во прядей троса, вторая – кол-во проволок в пряди Материал каната: сталь Сердечник: органический Покрытие: оцинкованный + ПВХ оплетка Данный канат рекомендуется к использованию в различных сферах, в основном для растяжек, подвесов, ограждений. Имеет защитное покрытие из ПВХ. Обладают разной гибкостью и эластичностью. Диаметр каната, мм Строение / Свивка каната Разрывное усилие каната, кН, не менее Изготовлен по стандарту Метров в бухте Примерный вес, кг/100м Канат оцинк. в ПВХ изоляции 2/3мм 6×7+FC 1,95 DIN 3055 200 2 Канат оцинк. в ПВХ изоляции 3/4мм 6×7+FC 4,39 DIN 3055 200 4 Канат оцинк. в ПВХ изоляции 4/5мм 6×7+FC 7,8 DIN 3055 100 6,7 Канат оцинк. в ПВХ изоляции 5/6мм 6×7+FC 11,3 DIN 3055 100 10,1 Канат оцинк. в ПВХ изоляции 6/8мм 6×19+FC 16,2 DIN 3060 100 15,8 Канат оцинк. в ПВХ изоляции 8/10мм 6×19+FC 28,9 DIN 3060 100 26,4 Канат оцинк. в ПВХ изоляции 10/12мм 6×19+FC 42,5 DIN 3060 100 40,1 Канат оцинк. в ПВХ изоляции 12/14мм 6×19+FC 65 DIN 3060 100 55 Уточните наличие нашей продукции у менеджеров, телефоны для связи Наша компания предлагает трос стальной, канат высокого качества. Продукция нашла широкое применение в строительстве (при возведении сооружений различного назначения) и промышленности. Она отличается высоким качеством, надежностью, соответствием всем требованиям, длительным сроком службы. Каждый канат стальной, цена которого является максимально демократичной, справляется со всем функционалом, позволяя вам решать различные задачи. Выбирая нас вы можете соблюсти все нормы, правила техники безопасности. Трос стальной, цена которого приятно удивит даже экономных покупателей, не подведет вас даже в сложных ситуациях при решении непростых задач! Мы предлагаем заказать канат стальной, купить продукцию нужного размера и типа. Опытные специалисты компании помогут определиться с выбором! Выше представлены основные ГОСТы канатов, пользующиеся основным спросом. Так же, наша компания имеет возможность изготовления и поставки канатов таких ГОСТов как: ГОСТ 2172-80, ГОСТ 2688-80, ГОСТ 3062-80, ГОСТ 3063-80, ГОСТ 3064-80, ГОСТ 3066-80, ГОСТ 3067-80, ГОСТ 3068-88, ГОСТ 3069-80, ГОСТ 3070-88, ГОСТ 3071-88, ГОСТ 3077-80, ГОСТ 3079-80, ГОСТ 3081-80, ГОСТ 3083-80, ГОСТ 3085-80 И1, ГОСТ 3088-80, ГОСТ 3089-80, ГОСТ 7665-80, ГОСТ 7667-80, ГОСТ 7668-80, ГОСТ 7669-80, ТУ091, ТУ090, ТУ002, ГОСТ 14954-80, ГОСТ 16827-81, ГОСТ 16828-81, ГОСТ 16853-88, СТО 71915393-ТУ 049-2007, ТУ 14-4-163-2004, ТУ 14-4-273-2002, ТУ 14-4-625-2004 Для уточнения наличия необходимого ГОСТа или изготовлению по заказ, обращайтесь по нашим контактам, мы будем рады помочь! Характеристика выпускаемых канатов Покрытие Группа оцинкования Назначение Регистр Коэффициент пересчета Без покрытия — Грузовой Без регистра 1,000 Без покрытия — Грузовой Морской регистр 1,050 Без покрытия — Грузолюдской Без регистра 1,150 Без покрытия — Грузолюдской Морской регистр 1,219 Горяч. оцинкование Ж Грузовой Без регистра 1,000 Горяч. оцинкование Ж Грузовой Морской регистр 1,050 Горяч. оцинкование Ж Грузолюдской Без регистра 1,150 Горяч. оцинкование Ж Грузолюдской Морской регистр 1,219 Горяч. оцинкование ОЖ Грузовой Без регистра 1,200 Горяч. оцинкование ОЖ Грузовой Морской регистр 1,260 Горяч. оцинкование ОЖ Грузолюдской Без регистра 1,380 Горяч. оцинкование ОЖ Грузолюдской Морской регистр 1,449 Горяч. оцинкование С Грузовой Без регистра 0,926 Горяч. оцинкование С Грузовой Морской регистр 0,972 Горяч. оцинкование С Грузолюдской Без регистра 1,065 Горяч. оцинкование С Грузолюдской Морской регистр 1,129 Одним из самых ответственных и сложных проволочных изделий являются стальные канаты. Они бывают различных конструкций и типов и различаются друг от друга по форме поперечного сечения как элементов каната так и его самого в целом, а также и по физико-механическим характеристикам сердечников и проволок.

Канат стальной

Содержание

• Классификация
• Виды канатов из стальных проволочек
• Контроль качества
• Петля на стальном тросе
• Требования

Стальные канаты и цепи относятся к категории «Метиз» — металлических изделий. Сам же канат стальной выполняет функции основного грузонесущего элемента во всех грузоподъемных механизмах. Поэтому область его применения обширна и распространяется практически на все сферы деятельности человека. Если говорить о технических его характеристиках, то необходимо разобраться с классификацией канатов.

Классификация

Существует разные параметры стальных канатов, которые разделяют их на классы и группы. И все они сильно отличаются друг от друга, что зафиксировано ГОСТами. Поэтому технические характеристики канатов из стальной проволоки надо рассматривать в аспекте их принадлежности к тому или другому классу.

Начнем с того, что в конструкцию входят сердечник и проволоки, из которых вяжутся пряди. Сердечник в конструкции выполняет функции основы, при этом он придает изделию гибкость и удерживает смазку. Он может представлять собой монолитную проволоку или прядь из двух или трех свивок. Он может представлять собой как металлический элемент, так и из органических материалов: пеньки, хлопчатобумажной пряжи, манилы и так далее.

Пряди проволок, которыми обвивается сердечник, могут свиваться из одинаковых по диаметру проволок или из разных. Первая позиция называется нормальным сечением, вторая комбинированным.

Виды канатов из стальных проволочек

Чисто конструктивно канат стальной делится на три группы.

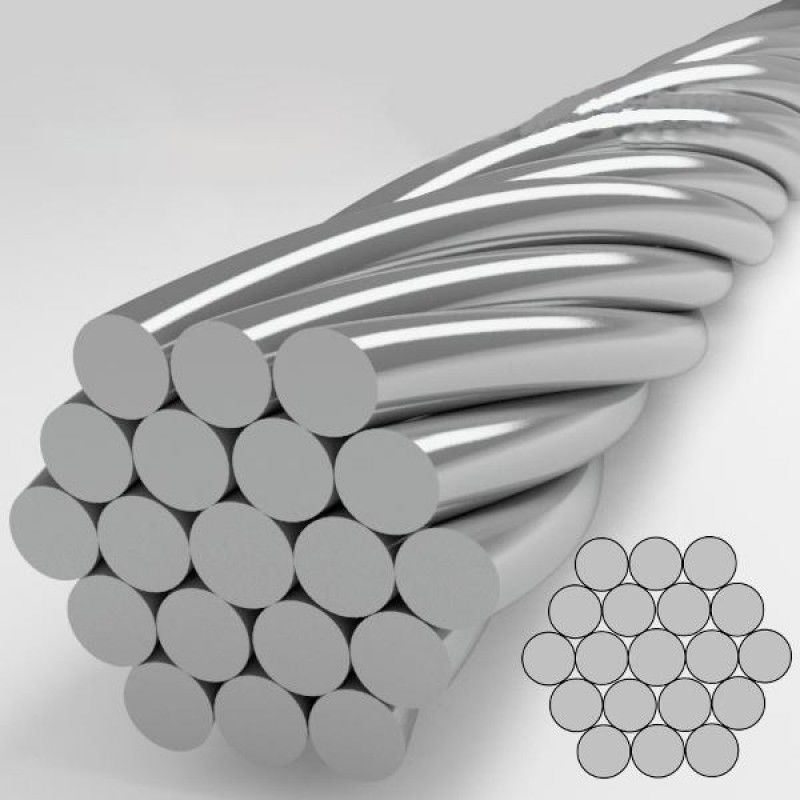

• Одинарная свивка.
• Двойная.
• Тройная.

Первый вариант – это трос, состоящий из 1-3 проволок, которые скручиваются в коническую спираль. Чаще всего их изготавливают из проволок круглого сечения, реже из фасонных изделий. Обычно такие канаты используют, как свивки с таким же в пряди, используемые для изготовления канатов более сложной конфигурации элементов. Их и называют прядями.

Вторая позиция состоит из шести и более прядей. Они делятся на одно- или многослойные. Последние обладают хорошими техническими характеристиками, к которым можно отнести повышенную прочность и гибкость с большой опорной поверхностью. Такие канаты обладают большим некрутящим моментом. Однослойные двойной свивки обычно используются для скрутки в более сложные конструкции. Они называются стренгами.

Третья позиция – это, по сути, несколько стренгов, скрученных в один проволочный трос.

Существует разделение по типу касания проволок.

• Точечное касание. Самое низкое качество, потому что такие стальные канаты быстро изнашиваются, из-за того, что проволоки внутри скруток пересекаются, а не ложатся вдоль оси скручивания.
• Линейное касание. Такие канаты скручиваются за один прием, и их проволоки не пересекаются, а ложатся вдоль оси скручивания.
• Комбинированное касание прядей.

Что касается направления свивки канаты стальные делятся на левой и правой свивки. Здесь же есть разделение их на раскручивающиеся и нераскручивающиеся. Последний тип обладает превосходными характеристиками, которые не дают изделию раскручиваться на отдельные элементы. Это достигается рихтовкой, после которой все канатные элементы при нагрузках сохраняют свое заданное положение. Соответственно есть и разделение на рихтованные и нерихтованные.

По механическим характеристикам стальные канаты делятся на высокопрочные (ВК) и обычные (В). В настоящее время производители предлагают изделия из обычной стали и из оцинкованной. Конечно, вторая позиция по многим показателям выше, особенно это относится к коррозионной стойкости изделия.

И последняя классификация стальных канатов – это по назначению. В принципе, он и считается одной из главных. Это грузолюдские канаты (ГЛ), которые устанавливаются на лифтах, и грузовые (Г) для всех других механизмов.

Все позиции классификации обязательно отражаются в маркировке. К примеру, 10,5-ГЛ-ВК-ОЖ-МК-Л-Н-Р-Т-1770 ГОСТ 7668-80. Что обозначают эти буквы и цифры.

• 10,5 – это диаметр в миллиметрах.
• ГЛ – грузолюдской.
• ВК – высокого качества.
• ОЖ – оцинкованный.
• МК – канат малокрутящийся.
• Л – свивка левая.
• Н – трос нераскручивающийся.
• Р и Т – повышенная точность изготовления.
• 1770 – маркировочная группа с единицей измерения Н/мм² или 170 кгс/мм². По сути, это и есть прочностная характеристика.
• Изготовленный по ГОСТ 7668-80.

Существует достаточно большой список ГОСТов, в которых каждая марка обладает своими техническими характеристиками. Самыми распространенными являются канат стальной ГОСТ 2688-80 и ГОСТ 7668-80.

Контроль качества

Канаты из стали, используемые на производстве, необходимо все время контролировать на качество. При этом найденные дефекты необходимо сверять с такими показателями, как нормы браковки стальных канатов. Чтобы было понятно, о чем идет речь, посмотрите на фото ниже, где показаны разные дефекты изделий.

Пройдемся по пунктам.

• а) это залом троса;
• б) канат был чем-то придавлен;
• в) разрушился сердечник, поэтому изменилась конфигурация сечения;
• г) из пряди были выдавлена проволока;
• д) износ наружных проволочек;
• е) обрыв проволок.

Если такие дефекты были обнаружены, то канат бракуется. Если бракованные участки не очень большие, то можно трос разрезать, удалив дефекты. При этом, конечно, его длина уменьшиться. Но все можно исправить, если произвести сращивание двух частей способом скручивания. Процесс непростой, даже можно сказать сложный и трудоемкий, для которого часто используют различные приспособления.

Канаты марки ГЛ (для подъема людей) бракуются, если обрыв проволочек на одной свивке составляет 25% от их общей массы. В грузовых моделях (Г) этот показатель может быть больше в два раза. То же самое касается уменьшения диаметров проволочек за счет коррозии. Если ГЛ на 40% подвергся коррозии, то его сразу бракуют. То есть, нормы браковки в отношении ГЛ намного жестче. Остальные модели бракуются в зависимости от их условий эксплуатации.

Петля на стальном тросе

Ситуации, когда петля на конце стального каната выручала в экстренных случаях, встречаются очень часто. К примеру, надо опустить на какую-то глубину груз, или нужно отбуксировать неисправный транспорт. Поэтому петля – элемент необходимый. Еще совсем недавно ее просто заплетали прядями самого стального каната. Правда, процесс плетения всегда был непростым, требовал определенных навыков и знаний.

Сегодня можно петлю сделать быстро и легко, используя зажимы для стальных канатов и коуши. Существует несколько чисто конструктивных особенностей зажимов, поэтому по внешнему виду и по зажимным механизмам они отличаются друг от друга. Но все они предназначены именно для соединения двух направляющих отрезкой (участков) канатов. И неважно, эти направляющие участки являются частью одного троса или двух отдельных. Важно – правильно провести соединение двух частей, правильно установить зажимы и коуши и прочно прижать две части зажимов болтовыми соединениями.

Коуш в данном случае будет исполнять функции оправы петли, установленной изнутри. Поэтому чаще всего форма коуша – каплевидная. Хотя производители предлагают круглые коуши, прямоугольные и треугольные.

Внимание! Устанавливая коуш в петлю, необходимо чтобы канат прилегал к нему плотно. Само приспособление внутри петли болтаться не должно.

Требования

• Основное требование – это условия, при которых пряди и свивки каната не раскручивались. Чтобы этого добиться, необходимо размоточный барабан установить так, чтобы его ось была расположена в горизонтальной плоскости.
• При этом сматываемый конец троса должен всегда располагаться или в нижнем, или в верхнем положении.
• Если канатное изделие сматывается с одного барабана и тут же наматывается на другой, то расстояние между ними не должно быть меньше 300 диаметров самого  троса.
• К тому же канат в процессе наматывания его на барабан должен накручиваться на него без перегибов.
• А вот разматывание должно производиться только в натянутом состоянии.
• Нельзя накручивать канат на некрутящийся барабан. Сделать это без перегибов просто не получится.

Казалось бы, всего лишь канат, изготовленный из стальных проволочек, но сколько к нему требований. Поэтому тем, кто работает с металлическими тросами, необходимо знать не только правила и технику его использования, но методы и параметры контроля его качества.

• Состав и пропорции раствора для кладки кирпича
• Как сделать цветной раствор для кирпича
• Размер и вес белого силикатного кирпича
• Кирпич облицовочный силикатный

Трос стальной – назначение, основные виды, маркировка

1. Назначение троса из стали
2. Особенности конструкции тросов
3. Виды и маркировка изделий
4. Область применения

Для производства стальных тросов, требования к которым оговаривает ГОСТ 2688-80, применяется специальная проволока, предварительно подвергаемая термической обработке, что придает ей высокую прочность. Трос стальной активно используется в различных отраслях промышленности: нефтепереработке, добыче угля, строительстве, при эксплуатации морского и речного транспорта и др.

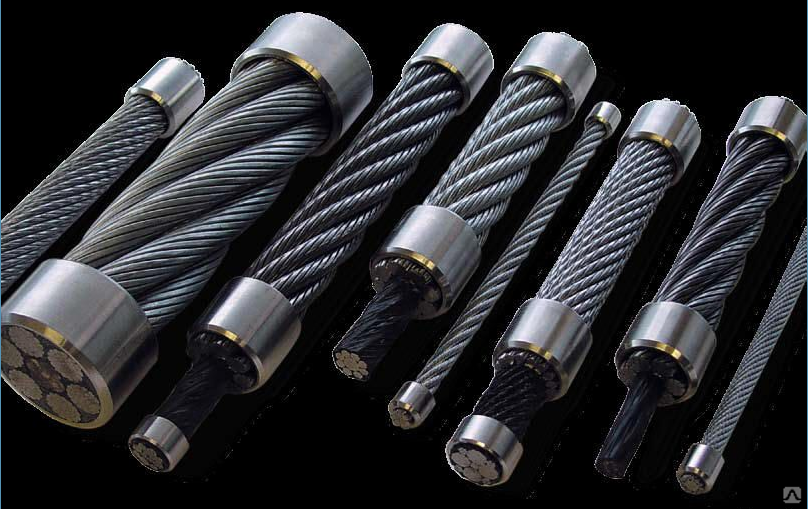

Разнообразие стальных тросов

Назначение троса из стали

Изделие чаще всего применяется при выполнении такелажных, буксировочных и грузоподъемных работ. Такой прочный и одновременно гибкий элемент является неотъемлемой деталью оснащения подъемных кранов, экскаваторов и буровых установок. Кроме того, он используется в механизмах подъема и опускания пассажирских и грузовых лифтов, с его помощью армируют бетон, придавая ему требуемые механические характеристики. Наиболее широкое применение такие тросы получили при выполнении грузоподъемных работ, ведь высокая прочность и гибкость, которыми обладают эти изделия, позволяет изготавливать из них грузозахватные приспособления, способные выдержать значительные механические нагрузки.

Учитывая сложность работ, для выполнения которых используют стальные тросы, следует уделять очень серьезное внимание вопросам их выбора. На современном рынке представлены различные виды канатов и тросов, изготовленных из стали, что делает их выбор очень затруднительным для несведущего человека. В таких случаях лучше обратиться к профессионалам, способным подобрать изделие в соответствии с теми задачами, для решения которых его планируется использовать.

Буксировочный трос с карабином

Строгие требования по соответствию оговоренным эксплуатационным характеристикам предъявляются не только к металлическим тросам, но и к дополнительным элементам, в сочетании с которыми они используются. Такие изделия перед выпуском их в эксплуатацию подвергаются специальным испытаниям и проверкам, после чего на них выдаются сертификаты и разрешения на использование по их прямому назначению.

Основными параметрами, по которым эти тросы и выбираются потребителем, являются гибкость, прочность и грузоподъемность, а также предельные значения их натяжения. Чтобы повысить устойчивость стальных тросов к воздействию агрессивных сред, в которых они будут эксплуатироваться, их в отдельных случаях могут подвергать дополнительной обработке. Вес проволочного троса может быть одним из наиболее значимых параметров, если говорить об отдельных сферах использования этого изделия.

Особенности конструкции тросов

Стальные тросы сегодня изготавливаются по разным технологиям, но есть общие особенности их устройства, на которых и следует остановиться подробнее. Основу конструкции любого такого троса составляет множество стальных проволок, переплетенных вокруг общего сердечника. Сердечник может быть изготовлен из различных материалов, в том числе и неметаллических. Основным назначением такого элемента является формирование модели готового изделия и предохранение его поверхности от продавливания, которое может возникнуть под воздействием значительных механических нагрузок. Если в качестве материала изготовления сердечника используется металл, то его поверхность обязательно защищают от коррозии, для чего ее покрывают цинком или алюминием.

Конструкция стального троса

Часто тросы изготавливают с сердечником из органических материалов, в качестве которых используют х/б ткань, манилу, пеньку или сизаль. Органика, как известно, очень подвержена гниению и грибковым поражениям. Чтобы избежать этого явления, сердечники из органики пропитывают специальной смазкой, значительно продлевающей срок службы стального изделия и дополнительно способствующей тому, чтобы минимизировать трение между его составными элементами.

Активно используются также типы канатов, сердечник которых изготовлен из синтетических материалов: полиамидных нитей. Как правило, такие тросы имеют двухслойное устройство, при этом оба слоя, разделенные синтетическими нитями, не трутся друг о друга. Большим преимуществом стальных изделий такой конструкции является их относительно небольшой вес – очень важное свойство во многих ситуациях. В качестве металлических сердечников тросов могут быть использованы изолированные пластины металла, проволока или лента, свитые в спирали.

По уровню своей гибкости тросы из стали подразделяются на три категории: с наименьшей степенью гибкости (сердечник из пеньки и 42 проволок), гибкие (72 проволоки, из которых предварительно выполнены отдельные пряди) и обладающие повышенной гибкостью (сердечник из пеньки и 144 проволоки, предварительно свитые в 6 прядей).

Трос стальной в ПВХ оболочке

Виды и маркировка изделий

При выборе стального троса для решения определенных задач следует учитывать массу факторов: его устройство, длину и диаметр, а также основные параметры – гибкость и предельную нагрузку, которую он способен выдержать. Нужно обязательно уделить внимание конструкции такого изделия, которая во многом и определяет его основные характеристики. К тому или иному типу конструкции тросы причисляют в зависимости от того, из какого количества свивок они выполнены. Так, стальной трос одинарной свивки состоит из сердечника, на который по спирали накручена проволока. Такие элементы часто используются в качестве отдельных прядей для изготовления более сложных изделий – стальных тросов двойной свивки.

Конструкция таких изделий включает в себя сердечник, на который с соблюдением определенной последовательности и накручивают пряди. Пряди используются для изготовления как однослойных, так и многослойных тросов, которые способны выдерживать значительные нагрузки и могут обладать способностью не закручиваться в процессе работы, что очень важно во многих ситуациях. Самыми сложными по своему устройству являются тросы тройной свивки, для изготовления которых используют так называемые стренги. Стренг – это, по сути, стальной трос двойной свивки, специально изготовленный для того, чтобы в дальнейшем формировать из него более сложные изделия.

Для производства тросов сложной конструкции могут использоваться пряди, выполненные различными способами. Для маркировки и определения типа прядей, из которых выполнен трос, используют обозначение ЛК – линейное касание. Наиболее простые по своему устройству пряди (ЛК-0) характеризуются одинаковым шагом свивки во всех слоях и ее повторяющимся рисунком.

Для формирования слоев пряди может быть использована проволока разного диаметра, в таких случаях она обозначается ЛК-Р. Существуют и смешанные типы прядей, одни слои которых изготовлены из проволоки одного диаметра, а другие – из проволоки разного. Такие пряди обозначаются ЛК-РО. Способ изготовления прядей очень важно учитывать при выборе тросов различного назначения, так как именно он в большей степени определяет те свойства, которыми обладает готовое изделие.

Для производства стальных тросов также используются пряди, изготовленные по принципу не линейного (ЛК), а точечного касания проволоки в них (ТК). Особенности устройства таких прядей заключаются в том, что в каждом их слое используется разный шаг намотки проволоки, кроме того, эти слои перекрещиваются между собой. Следует сразу сказать, что не рекомендуется использовать стальные тросы с такими прядями в тех случаях, когда они будут испытывать значительные динамические нагрузки.

Типы плетения стальных тросов

Объясняется это тем, что в связи с невысокой плотностью внутренней структуры таких изделий, их слои под действием динамических нагрузок подвергаются сильному трению, что может привести к быстрому выходу из строя всего троса. Существуют и комбинированные тросы, для изготовления которых использованы пряди ЛК и ТК типов. Обозначаются они соответственно ТЛК. Каждый из приведенных выше типов стальных тросов следует выбирать в зависимости от их назначения, тщательно оценивая те условия, в которых они будут эксплуатироваться.

Область применения

Одним из наиболее примечательных видов стальных тросов, выпускаемых современной промышленностью, является изделие, выполненное из оцинкованной проволоки. Для дополнительной защиты от коррозии такой стальной трос помещен в оболочку из ПВХ. Благодаря этим особенностям своего устройства трос может успешно эксплуатироваться даже в самых неблагоприятных условиях. Так, изделия подобной конструкции используются для обвяза грузов, опускаемых в жидкие среды, с их помощью выполняют монтаж антенн и мачт, линий электропередачи и связи.

Освоили современные производители и выпуск металополимерных тросов, проволока в которых может быть дополнительно оцинкована, что придает изделию еще большую коррозионную устойчивость. Существует и более простой способ защитить трос от возникновения и развития коррозионных процессов, который также используют современные производители. Для этого гибкий стальной трос покрывают слоем специальных смазок либо в его структуру вводят дополнительный слой, сформированный из оцинкованной проволоки.

На современном рынке также можно приобрести тросы, поверхность которых защищена материалом, способным успешно противостоять горению, воздействию высоких температур и температурных перепадов.

ГОСТ 18899-73 / Ауремо

ГОСТ Р ИСО 22034-1-2013 ГОСТ Р ИСО 22034-2-2013 ГОСТ Р 53772-2010 ГОСТ 5468-88 ГОСТ 1579-93 ГОСТ 10447-93 ГОСТ 3187-76 ГОСТ 9870-61 ГОСТ 4034-63 ГОСТ 4032-63 ГОСТ 4028-63 ГОСТ 792-67 ГОСТ 16135-70 ГОСТ 3920-70 ГОСТ 9850-72 ГОСТ 7675-73 ГОСТ 18901-73 ГОСТ 3062-80 ГОСТ 3093-80 ГОСТ 1526-81 ГОСТ 2771-81 ГОСТ 3875-83 ГОСТ 3071-88 ГОСТ Р 50575-93 ГОСТ Р 50708-94 ГОСТ 4033-63 ГОСТ 13840-68 ГОСТ 15598-70 ГОСТ 3090-73 ГОСТ 3110-74 ГОСТ 3339-74 ГОСТ 3120-75 ГОСТ 283-75 ГОСТ 10505-76 ГОСТ 14963-78 ГОСТ 14081-78 ГОСТ 7372-79 ГОСТ 5663-79 ГОСТ 1545-80 ГОСТ 3092-80 ГОСТ 9161-85 ГОСТ 29121-91 ГОСТ 18143-72 ГОСТ 1668-73 ГОСТ 7480-73 ГОСТ 7676-73 ГОСТ 3193-2015 ГОСТ 2715-75 ГОСТ 10506-76 ГОСТ 7669-80 ГОСТ 2333-80 ГОСТ 7668-80 ГОСТ 3069-80 ГОСТ 7667-80 ГОСТ 2688-80 ГОСТ 3089-80 ГОСТ 3081-80 ГОСТ 6727-80 ГОСТ 3083-80 ГОСТ 3091-80 ГОСТ 7665-80 ГОСТ 3077-80 ГОСТ 2387-80 ГОСТ 3064-80 ГОСТ 3063-80 ГОСТ 7348-81 ГОСТ 5437-85 ГОСТ 14118-85 ГОСТ 23279-2012 ГОСТ 14311-85 ГОСТ 9074-85 ГОСТ 3068-88 ГОСТ 13603-89ГОСТ Р 50566-93 ГОСТ 4030-63 ГОСТ 4035-63 ГОСТ 4029-63 ГОСТ 15892-70 ГОСТ 11850-72 ГОСТ 18899-73 ГОСТ 6750-75 ГОСТ 3088-80 ГОСТ 10446-80 ГОСТ 14954-80 ГОСТ 7681-80 ГОСТ 3079-80 ГОСТ 3066-80 ГОСТ 3097-80 ГОСТ 3085-80 ГОСТ 8478-81 ГОСТ 4727-83 ГОСТ 18834-83 ГОСТ 26366-84 ГОСТ 9124-85 ГОСТ 3067-88 ГОСТ 3070-88 ГОСТ 3306-88 ГОСТ 8803-89 ГОСТ 17305-91 ГОСТ Р 50567-93 9389-75 ГОСТ 2172-80 ГОСТ 1071-81 ГОСТ 3826-82 ГОСТ 16853-88 ГОСТ 12766. 1-90 ГОСТ 3241-91 ГОСТ 16828-81 ГОСТ 285-69 ГОСТ 6613-86 ГОСТ 28334-89ГОСТ 16827-81 ГОСТ 5336-80 ГОСТ 3282-74

• гост-18899-73.pdf (398,09 КиБ)

  ГОСТ 18899-73

ГОСТ 18899-73
Группа 75

ГОСТ СССР

Канат стальной

КАНАТЫ ЗАКРЫТЫЕ ПОДШИПНИКИ

Технические условия

Канаты стальные. Запертые транспортировочные канаты.
Технические характеристики

ОКП 12 5100, 12 5200

Дата введения 1975–01–01

Информационные данные

1. Разработано и введено Министерством металлургии железа СССР

Разработчики

К. И. Туленков, И. А. Лобанов, Н. Галкин, В. И. Тсариук, Дж. Д. Мамаев, П. И. Хров, Ф. С. Ревзина

2. УТВЕРЖДЕНЫ И ВВЕДЕНЫ в обращение Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.73 N 1484

3. ВВЕДЕНЫ ВПЕРВЫЕ

0003

Обозначение ссылочного документа	Артикул
ГОСТ 166-89	3. 2
ГОСТ 427-75	3,9
ГОСТ 1545-80	3,6
ГОСТ 1579-93	3,7
ГОСТ 3282-74	4.1
ГОСТ 6507-90	3.3
ГОСТ 7372-79	1.2, 1.15, 1.18, 3.8
ГОСТ 8828-89	4.1
ГОСТ 10446-80	3,5
ГОСТ 11127-78	4.1
ГОСТ 14192-96	4,5
ГОСТ 15150-69	4.6, 4.7
ГОСТ 15527-70	1,10
ГОСТ 15846-79	4.1
ГОСТ 17308-88	4.1
ГОСТ 20458-89	1.11
ТУ 14−4-1495−88	1.2, 1.15, 1.18

(Измененное издание, ред. № 6).

5. Ограничение действий, принимаемых Протоколом № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ПЕРЕПЕЧАТКА (февраль 1998 г.) Изменения N 1, 2, 3, 4, 5, утвержденные в июле 1977 г., апреле 1982 г., марте 1985 г., октябре 1987 г., декабре 1989 г. (ИУС 7-77, 7-82, 6 −85, 1−88, 3−90)

Изменение № 6, принятое Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24.05.2001 N 19). Государство, развитое Россией. Постановлением Госстандарта России от 17.12.2001 г. N 531-ст, введенным на территории Российской Федерации с 01.03.2002 г. и опубликованным в ИУС № 3, 2002 г.

Изменение 6 Н внесено в состав Адвокатского бюро «Кодекс» в тексте ИУС N 3, 2002 г.

Настоящий стандарт распространяется на стальные замкнутые несущие канаты общего назначения.

Обязательные требования к качеству канатов, обеспечивающих безопасность жизни и здоровья человека, изложены в пп.1. 13, 1.15, 1.16, 1.18, 1.20, 3.2, 3.5, 3.6, 3.7, 3.8.

(Измененная редакция, ред. № 6).

1А. КЛАССИФИКАЦИЯ

1а.1. Канаты классифицируют по признакам, указанным в пп.1а.1.1-1а.1.4.

(добавлено, версия № 3).

1а.1.1. В порядке накладной:

— просрочена — N;

— размотка — р.

(Дополнен, Ред. N 3; Изменен, Ред. N 5).

1а.1.2. Направление укладки:

вправо;

левый — Л.

Направление свивки каната определяется направлением свивки проволок наружного слоя.

(добавлено, версия № 3).

1а.1.3. Механические свойства проволоки:

К марке;

I — знак I.

Для подъема и транспортировки людей следует использовать канаты только марки Б.

1а.1.4. По типу обработки поверхности проволоки:

— без покрытия;

из проволоки оцинкованной:

для средних и агрессивных условий работы,

«жесткий «»» W,

«особо жесткий «»» СОЖ.

1А.1.3, 1а. 1.4. (Добавлено, ред. N 3; исправлено, ред. N 5).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. (Исключено, ред. N 3).

1.2. Канаты должны изготавливаться из проволоки немелованной и оцинкованной круглого сечения 7372 и 14−4-1495 и формоваться по нормативно-технической документации (НТД).

Канаты должны быть изготовлены по технологическому регламенту, утвержденному в установленном порядке.

1.3. Канаты изготавливаются с правильным направлением свивки проволок наружного слоя. Направление прокладки проводов в двух верхних соседних слоях должно чередоваться.

По требованию заказчика канаты могут изготавливаться левостороннего направления свивки.

1.2, 1.3. (Измененная редакция, ред. N 5).

1.4. Длина шага свивки каната не должна превышать 10-кратного диаметра каната. Длина шага свивки точки касания сердечника должна быть не более 11-кратного диаметра соответствующего переплетения венцового слоя, длина шага свивки линейного касания сердечника — не более 9-кратного диаметра сердечника.

По требованию потребителя шаг свивки каната может быть увеличен до 15-кратного диаметра.

(Измененная редакция, ред. № 3, 5).

1.5. Канат должен иметь по всей своей длине одинаковый коэффициент шаговой свивки.

1.6. Канаты не должны быть оборваны, перекручены и перекручены.

Поверхность каната не должна иметь выступающих или забавных проводов.

1.7. Поверхность проволок каната должна быть без трещин и ржавчины, на проволоке не должно быть порезов на участках, превышающих предельные отклонения по диаметру или профилю проволоки.

(Измененная редакция, ред. № 3, 5).

1.8. Диаметр центральной точки касания сердечника каната должен быть толще сердечника на 0,2−0,4 мм.

1.9. При свивке канат должен иметь равномерное натяжение. Весь трос должен плотно прилегать к проволокам нижележащих слоев. Саморезы проволоки в слое должны сцепляться друг с другом, образуя замок соединения. Между фигурными проволоками допускается зазор, не нарушающий блокировки каната.

1.10. Проволочный трос должен быть соединен пайкой или сваркой встык. В качестве припоя должна применяться латунь марки Л060−1 по ГОСТ 15527.

Соединения не должны быть ломкими и утолщенными. Утолщение не должно превышать предельных отклонений по диаметру или профилю проволоки.

Расстояние между стыками отдельных проводов в каждом слое должно быть не менее пяти шагов повива.

Для канатов марки В количество соединений наружных проводов не должно быть более двух на длине каната 500 м.

(Измененная редакция, ред. № 1, 3, 5).

1.11. Канаты должны быть смазаны на всех слоях.

В качестве смазок применять Торсиол-55 по ГОСТ 20458, Торсиол-35, БОЗ-1 в НТД. По согласованию с потребителем допускается применение других типов смазки.

По требованию заказчика канаты могут быть изготовлены в консистентном виде.

(Измененная редакция, ред. № 2–5).

1.12. На концах каната должно быть наложено не менее трех хомутов, препятствующих их ослаблению, а концы проволоки на конце троса должны быть соединены сваркой.

1.13. Канат должен быть одинакового диаметра по всей длине. Диаметр каната должен соответствовать указанному в соответствующем стандартном ассортименте.

Предельное отклонение диаметра каната от номинального диаметра не должно быть более:

– канаты из проволоки без покрытия;

«»» оцинкованный.

1.14. Длина каната устанавливается в заказе. По требованию потребителя изготавливается канат определенной длины, при этом его вес не должен превышать 30 м

Предельные отклонения по длине каната не должны быть более:

+4% при длине каната до 500 м;

+2% «»» свыше 500 м.

1.12, 1.13. (Измененная редакция, ред. N 5).

1.15. Канаты изготавливаются из круглой проволоки марки 1370-1960 Н/мм (140-200 кг/мм) по ГОСТ 7372 и ГОСТ 14-4-1495, клиновой проволоки марки 1180-1770 Н/мм (120-180 кгс). /мм), цетообразной маркировки проволоки группы 980-1570 Н/мм(100-160 кгс/мм) для НТД. Для круглых и фасонных проводов допускается меньшее количество перегибов и скручиваний относительно требований ГОСТ 7372 и 14-4-149. 5.

1.16. Пробег временного сопротивления разрыву круглого провода каждой группы по размеру и каждого профиля фасонного провода (клинового и цетообразного), снятого с каната, не должен превышать канатов марки В 16 %, сорта I — 20 % от маркировки группы проводов.

Значение допустимого взлетного временного сопротивления отрыву округляется до ближайшего целого числа в большую сторону.

1.15, 1.16. (Измененная редакция, ред. N 5).

1.17. (Исключено, ред. № 5).

1.18. Поверхностная плотность цинка и адгезия его к стальному сердечнику круглой проволоки должны соответствовать ГОСТ 7372 и ГОСТ 14-4-149.5, а профильные проволоки — НТД.

(Измененная редакция, ред. № 5).

1.19. Допускается для испытуемой проволоки, взятой из каната, снижение поверхностной плотности цинка на 5 % при условии, что средняя поверхностная плотность цинка на испытуемой проволоке соответствует требованиям п. 1.18.

(Измененная редакция, ред. № 3, 5).

1. 20. Суммарное разрывное усилие всех проволок в канате должно быть не менее расчетного значения, указанного в таблице соответствующего сортового стандарта стального каната (приложение а), для данной группы изделий временного сопротивления разрыву.

(Измененное издание, ред. № 6).

1.21. Диаметры круглых проволок в канатах рассчитываются и могут быть указаны с точностью до ±0,1 мм. Равные диаметры проводов одного слоя должны быть указаны при одинаковом значении. При изменении диаметров проволоки диаметры канатов не должны превышать предельных отклонений, указанных в п.1.13.

Изменение количества слоев профилированной проволоки на единицу, при увеличении шага свивки каната до 15-кратного диаметра каната на две единицы, должны быть соблюдены требования пп.1.9и 1.13.

(Измененная редакция, ред. № 5).

2. ПРАВИЛА ПРИЕМКИ

2.1. Веревки принимают партии. Партия должна состоять из веревки одного размера, в единице упаковки и быть оформлена документом о качестве, содержащим:

– товарный знак или наименование и товарный знак изготовителя;

— наименование организации, в которую входит производитель;

— номер каната по системе нумерации производителя;

— номинальный диаметр каната в миллиметрах;

— направление свивки каната;

— способ укладки каната;

— длина каната в метрах;

веревка брутто в килограммах;

марка каната;

— расчетная прочность на разрыв всех проволок каната в килоньютонах;

— маркировочная группа каната;

— дата изготовления каната;

— обозначение стандартного ассортимента;

изображение знака соответствия для обязательной сертификации.

(Измененная редакция, ред. № 3, 6).

2.2. Испытаниям подвергают каждую веревку на соответствие требованиям пп.1а.1, 1.4-1.13 и 1.15, 1.16, 1.18-1.20.

(Измененная редакция, ред. № 5).

2.3. 2.4. (Исключено, ред. N 3).

2.5. Результаты испытаний на растяжение, кручение, изгиб и контроль размера проволоки признают удовлетворительными, если общая площадь поперечного сечения проводов, не соответствующих требованиям настоящего стандарта, составляет более 5 % от номинального сечения. площадь всех проволок в канате при 100 % испытании на прочность и не более 2 % номинальной площади поперечного сечения каната при 25 % испытании каната на прочность. Проволока, не отвечающая требованиям по механическим свойствам настоящего стандарта, в расчете на общую прочность на разрыв не принимается.

В случае несоответствия результатов испытаний требованиям настоящего стандарта допускается проведение повторных испытаний 100 % канатов марки I и 50 % канатов марки I.

Суммарная площадь поперечных сечений канатов марки I не отвечающих требованиям настоящего стандарта, должно быть не более 4 % от номинальной площади поперечного сечения каната.

Результаты повторных испытаний являются окончательными.

(Измененная редакция, ред. № 5).

2.6. Веревку оценивают на низко установленной проволоке Марке.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Визуальный осмотр каната (пп.1а.1.2, 1.6, 1.7, 1.9-1.12) производят визуально.

3.1. Для проверки механических свойств, размеров каната, поверхностной плотности цинка и сцепления его со стальным сердечником от каждого каната отбирают образцы длиной не менее:

1,0 м — канаты из проволоки без покрытия;

1,5 м «””” оцинкованные.

От проб канатов отбирают в количестве, указанном в таблице. 3. Количество проволок, полученных расчетным путем, округляют до ближайшего целого числа в большую сторону.

Таблица 3*

__________________

* Таблица. 1 и 2. (Исключен, ред. № 5).

Тип испытания	Количество тестовых проводов
Канаты марки В	Канаты марки I
Проверка на натяжение с определением разрывной прочности и сечения проволоки	100% круглая и фасонная проволока	25 % круглой и фасонной проволоки, но не менее трех
Проверка на перегиб	100% круглая проволока	25 % круглых проволок каждого диаметра, но не менее трех
Проверка на скручивание	25 % круглой проволоки каждого диаметра, но не менее трех	10 % круглых проволок каждого диаметра, но не менее трех
Контроль поверхностной плотности цинка	10 % каждого типа и размера стальных канатов всех типов, но не менее трех
Проверить адгезию цинка к стальному сердечнику	10% проводов каждого типа и размера, но не менее одной

(Дополнено, Ред. N 3; изменено, Ред. N 5).

3.2. Диаметр каната (п.1.13) проверяют в двух взаимно перпендикулярных плоскостях штангенциркулем по ГОСТ 166 с ценами деления 0,1 мм на расстоянии не менее 5 м от конца каната.

3.3. Диаметры проводов (сечение 1.8) проверяют микрометром по ГОСТ 6507 с ценой деления шкалы 0,01 мм в поперечном сечении в двух взаимно перпендикулярных плоскостях.

3.2, 3.3. (Измененная редакция, ред. N 5).

3.4. Канат удовлетворяет требованиям по нераскрученности, если при освобождении концов образца от зажимов и приваривании саморезной проволоки выходит из замка.

Определение нераскрученности верхнего слоя профильных проводов проводят на расстоянии не менее половины шага прокладки от обозначенных отрезков.

3.5. Испытание проводов на растяжение (п.1.16) проводят по ГОСТ 10446.

При 100% испытании на прочность по суммарному разрывному усилию каната (п.1.20) определяют сумму разрывных усилий всех проводов. При выборочном испытании полное разрывное усилие каната определяют как сумму средних значений разрывных усилий испытанных проволок разного сечения по количеству в канате.

Соответствие расчетного временного сопротивления разрыву каната указанному в заказе (п.1.20), проверяют значением полного разрывного усилия каната, полученного при испытании каната, деленным на расчетную площадь каната, указанную в соответствующий стандартный ассортимент.

3.6. Испытание проводов на скрутку (п.1.15) — по ГОСТ 1545.

3.7. Испытание проводов на разрыв (п.1.15) — по ГОСТ 1579.

3.8. Качественная оцинкованная проволока (пп.1.18 и 1.19) проверка по ГОСТ 7372.

3.9. Ступенчатую навивку каната (пп.1.4 и 1.5) проверяют линейкой по ГОСТ 427 с ценой деления 1 мм на расстоянии не менее 5 м от конца каната.

(Измененная редакция, ред. № 5).

3.10. Отсутствие ломкости в стыках проволок гарантируется технологией изготовления каната.

(добавлено, ред. № 5).

УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

4.1. Канаты наматывают на деревянные барабаны по ГОСТ 11127 и барабаны возвратные, применяя их в установленном порядке или на металлический барабан по НТД.

По требованию потребителя канаты, намотанные на барабан, на верхний слой мотков обмотаны бумагой по ГОСТ 8828, которая обвязана проволокой по ГОСТ 3282, или другой проволокой по НТД, или шпагатом по ГОСТ 17308 и обшиты досками.

Канаты упаковочные, отправляемые в районы Крайнего Севера и труднодоступные местности, изготавливают по ГОСТ 15846.

(Изм. ред.. Изм. N 1, 3, 4, 5).

4.2. Диаметр цилиндра барабана должен быть не менее 45-кратного диаметра каната.

Бок барабана должен выступать над внешним слоем каната не менее чем на 50 мм.

На барабане канат должен быть уложен плотно сепараторными рядами, без защемления, чтобы обеспечить свободное наматывание каната на барабан. Концы веревки должны быть надежно прикреплены к барабану с внутренней стороны щеки. Конец веревки связывали бросовой веревкой и крепили к щеке.

Примечание. При изготовлении канатов большой длины, если барабан с канатом выходит за пределы поездного размера, допускается транспортировать канаты, намотанные на барабан, диаметр цилиндра которого может быть менее 45-кратного, но не менее более 35-кратного диаметра каната, с обязательной перемоткой каната после транспортного барабана, типоразмера потребителей.

(Измененное издание, версия № 3).

4.3. К каждому барабану должен быть прикреплен металлический ярлык, на котором указываются:

а) товарный знак или наименование и товарный знак производителя;

б) номер каната по системе нумерации изготовителя;

C) символ веревки;

г) длина веревки в метрах;

d) канат брутто в килограммах;

д) дата изготовления каната;

г) в случае обязательной сертификации на этикетку или барабан с канатом наносится изображение знака соответствия.

(Измененная редакция, ред. № 1, 3, 6).

4.4. Допускается наматывание на одну катушку нескольких отрезков веревки одинакового размера. При этом в этикетке на барабане указывают количество и длину отрезков в м в последовательности, соответствующей последовательности сматывания отрезков каната с барабана.

4.5. Транспортная маркировка — по ГОСТ 14192.

4.6. Канаты транспортировочные по условиям хранения 5 или 8 ГОСТ 15150 всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте данного вида, и условиями погрузки и крепления грузов, утвержденными МПС. Перевозка канатов по железной дороге производится вагонными или мелкими партиями.

При транспортировании каната, намотанного на барабан, ось последнего должна быть параллельна платформе, на которой находится канат.

4.7. Хранение канатов — условия 5 ГОСТ 15150. При хранении каната, намотанного на барабан, ось последнего должна быть параллельна поверхности, на которой находится канат.

4,5−4,7. (Измененная редакция, ред. N 3).

4.8. При длительном хранении канатов следует периодически, не реже одного раза в 6 месяцев, осматривать наружный слой и смазывать трос консистентной смазкой.

(Измененная редакция, ред. № 5).

4.9. (Исключено, ред. N 3).

5. ГАРАНТИЯ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие канатов требованиям настоящего стандарта в условиях транспортирования, хранения и эксплуатации.

5.2. Гарантийный срок хранения канатов 12 месяцев со дня изготовления.

5.3. Гарантийный ресурс канатов, используемых для грузовых подвесных канатных дорог, — не менее 700 кг/мм. Введено с 01.07.92.

Раздел 5. (Измененная редакция, ред. N 5).

Приложение А (обязательное). Перечень стандартов сортамента канатов закрытых несущих

ПРИЛОЖЕНИЕ А
(обязательное)

Канат стальной проволочный ГОСТ 3090-73. Канат закрытый несущий с однослойной зетообразной проволокой и сердечником типа ТС. Сортамент

Канат стальной ГОСТ 7675-73. Канат закрытый несущий с одним слоем клиновидной и одним слоем зетообразной проволоки и сердечником ТК. Сортамент

Канат стальной ГОСТ 7676-73. Канат закрытый несущий с двумя слоями клиновидной и одним слоем зетообразной проволоки и сердечником типа ТС. Ассортимент

Канат стальной проволока ГОСТ 18901-73. Канат закрытый несущий с двумя слоями зетообразной проволоки и сердечником типа ТС. Ассортимент

Приложение (добавлено, Rev. N 6).

Текст документа заверен:
официальным изданием
«Канаты стальные. Канаты закрытые несущие.
Технические условия и ассортимент»
СБ. Стандарты.
М.: ИПК Издательство стандартов, 1998

Юридическое бюро «Кодекс»
текст документа изменен N 6,
MGS принят (протокол от 24.05.2001 N 19)

Китайский производитель стальных канатов, стальной канат, поставщик цепей

Горячая продажа

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Новое поступление

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/фабрика и торговая компания
	Основные продукты:	Стальные проволочные канаты
	Количество работников:	102
	Год основания:	2017-09-18
	Сертификация системы менеджмента:	ИСО9001:2015
	Среднее время выполнения:	Время выполнения заказа в сезон пиковой нагрузки: в течение 15 рабочих дней Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Информация отмечена проверяется СГС

Компания Jiangsu Zhongying Steel Cable Co. , Ltd. Основанная в 2004 году, является ведущим производителем стальных канатов в быстроразвивающемся восточном Китае. Он занимает площадь 80 000 квадратных метров с площадью застройки 65 000 квадратных метров. Наши мастерские оснащены передовыми производственными машинами и комплексным испытательным оборудованием. У нас есть мощная технологическая сила, которая позволяет нам производить более 30 000 тонн продукции каждый год.

Наша компания создала строгую систему управления под ИСО9001: 2000 …

Просмотреть все

Сертификаты

3 шт.

Сертификат SGS

СЕРИТФИКАТ ИСО (2)

Отправьте сообщение этому поставщику

* От:

* Кому:

Г-н Дэвид Чжу

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Проволока стальная канатная ГОСТ 7372-79

Проволока ГОСТ 7372-79, DIN 2078, EN 10264-2, BS 2763

Проволока стальная канатная ГОСТ 7372-79 предназначена для изготовления канатов, а также используется в производстве колючей проволоки Егоза. Проволока из высокоуглеродистого железа ГОСТ 7372-79 выпускается диаметром от 0,2 до 5,5 мм, как оцинкованная, так и без покрытия. По требованию потребителя допускается изготовление проволоки промежуточного диаметра. Канатная стальная проволока соответствует ГОСТ 7372-79., DIN 2078, EN 10264-2, BS 2763. По ГОСТ 7372-79 по толщине оцинкованного покрытия выделяют следующие группы: M – для умеренных условий эксплуатации, S – для тяжелых условий эксплуатации, SS – для сверхтяжелых условий эксплуатации. Стандартная толщина оцинкованного покрытия по DIN 2078: без покрытия – Вк, стандартное оцинкованное – ноЗн, плотно оцинкованное – диЗн. По стандарту EN 10264-2 проволока бывает непокрытой или оцинкованной по классу В. По стандарту BS 2763 канатная проволока бывает без покрытия, волоченной и оцинкованной в соответствии с классом Z и классом А.

Механические свойства канатной проволоки

. 2,10 – 2,40

Канатная проволока ГОСТ 7372-79

Диаметр проволоки, мм	Прочность на растяжение, Н/мм 2
	Без покрытия	Оцинкованный
		Группа М	Группа S	Группа СС
0,20 – 0,28	1770 – 2160	1770 – 2160	–	–
0,30 – 0,36	1570 – 2160	1770 – 2160	1770 – 2160	–
0,38 – 0,55	1570 – 2160	1570 – 2060	1570 – 1960	–
0,60 – 0,65	1370 – 2160	1370 – 2060	1370 – 1960	–
0,70 – 0,75	1370 – 2160	1370 – 2060	1370 – 1960	1370 – 1770
0,80 – 0,85	1370 – 2160	1370 – 2060	1370 – 1960	1370 – 1770
0,90 – 1,10	1370 – 2160	1370 – 2060	1370 – 1960	.	1,30 – 1,40	1370 – 2160	1370 – 2060	1370 – 1960	1370 – 2060	1370 – 1960	1370 – 1860	1370 – 1570
2,50 – 2,80	1370 – 2060	1370 – 1770	1370 – 1770	1370 – 1570
2,80 – 3,40	1370 – 2060	1370 – 1770	1370 – 1770	1370 – 1570
3,50 – 3,80	1370 – 1770	1370 – 1770	1370 – 1770	1370 – 1570
4,00 – 4,20	1370 – 1770	1370 – 1570	1370 – 1570	1370 – 1570
4,50 – 4,70	1370 – 1770	1370 – 1570	1370 – 1570	1370 – 1470
4,75 – 5,00	1370 – 1570	1370 – 1570	–	–
5,30 – 5 ,50	1370 – 1570	–	–	–

Канатная проволока стандарта DIN 20890

Диаметр проволоки, мм	Прочность на растяжение, Н/мм 2
	Без покрытия Вк	Покрытие класса NoZn	Покрытие класса diZn
0,20 – 0,26	1570 – 1960	1570 – 1960	–
0,28 – 0,32	1570 – 1960	1370 – 1960	–
0,34 – 0,63	1370 – 1960	1370 – 1960	–
0,65 – 1,25	1370 – 1960	1370 – 1960	1370 – 1770
1,26 – 1,70	1370 – 1960	1370 – 1960	1370 – 1770
1,75 – 2,00	1370 – 1960	1370 – 1960	1370 – 1770
2,05 – 3,60	1370 – 1960	1370 – 1960	1370 – 1570
3,65 – 3,90	1370 – 1960	1370 – 1570	1370 – 1570
4,00 – 5,40	1370 – 1770	–	–
5,50 – 6,00	1370 – 1570	–	–

Rope wire of EN 10264-2 standard

Диаметр проволоки, мм	Прочность на растяжение, Н/мм 2
	Без покрытия	Покрытие класса B
0,40 – 0,63	1370 – 2160	1370 – 1960
0,65 – 1,25	1370 – 2160	1370 – 1960
1,26 – 1,70	1370 – 2160	1370 – 1960
1,75 – 3, 60	1370 – 1960	1370 – 1770
3,65 – 3,90	1370 – 1960	–
4,00 – 5,40	1370 – 1770	–
5,50 – 6,00	1370 – 1570	–

– 3,00

Канатная проволока стандарта BS 2763

Диаметр проволоки, мм			Прочность на растяжение, Н/мм 2
Без покрытия	Покрытие класса Z	Покрытие класса А
0,60 – 6,00	0,60 – 5,00	0,60 – 2,70	1370
0,40 – 9049 0,40 – 0,04 0,00 0,00 00	0,40 – 2,70	1420
0,30 – 6,00	0,30 – 5,00	0,30 – 2,70	1570
0,25 – 5,00	0,25 – 5,00	0,52049	0,25 – 1,80	1770
0,25 – 3,20	0,25 – 3,00	0,25 – 1,30	1860
1860
1860
1860
1860
1860			1860			1860			1860			0,25 – 3,00	0,25 – 0,60	1960
0,25 – 1,50	2 – 9049 0,25 – 9049 2 – 9049 0,25 – 0502 1,000049 2050
0,25-1,30	–	–	2150

Поставка каналов стандартов GOST 7372-79, DIN 2078, EN 10264-2, BS 2763 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 963 9000.

Канатная проволока ГОСТ 7372-79 поставляется в зависимости от диаметра и марки. Канатная проволока диаметром от 0,2 до 0,65 мм поставляется в мотках массой 7-30 кг или в бобинах БС-60. Канатная проволока диаметром 0,6-1,3 мм отгружается в бухтах до 80 кг или в мотках типа З2, З2С. Канатная проволока диаметром от 1,3 до 3,0 мм поставляется в мотках по 100-150 кг или в мотках типа З2, а канатная проволока диаметром от 2,5 до 5,5 мм – в мотках массой 100-150 кг или в бобинах по 1000 кг. Неоцинкованная канатная проволока покрыта консервационным маслом для защиты от ржавчины, кроме того канатная проволока диаметром 0,4 мм обернута влагонепроницаемой бумагой и упакована в жесткую упаковку. Канатная проволока диаметром от 0,4 до 1,0 мм покрывается влагонепроницаемой бумагой и полимерной пленкой, а канатная проволока диаметром 1,0 мм и более упаковывается в полимерную пленку или полипропиленовое волокно.

Преобразовать ГОСТ 22483-2012 Стандартное сечение провода (мм²) к датчику стальной проволоки Стабса, Калибры

Преобразовать ГОСТ 22483-2012 Стандартное сечение провода (мм²) к калибру стальной проволоки Стабса , Проволочные калибры

RU ЕС ПТ RU FR

К сожалению. .. Нет JavaScript

К сожалению, ваш браузер не поддерживает JavaScript что необходимо для работы преобразователя.

Убедитесь, что JavaScript не отключен в настройки вашего браузера. В противном случае этот сайт не будет работать для тебя.

Преобразовать ГОСТ 22483-2012 Стандартное сечение провода (мм²) к калибру стальной проволоки Стабса , Калибр проволоки

Эта страница преобразования позволяет найти калибр проволоки, ближайший к необходимому диаметру или площади сечения. Если ближайший из них не является точным совпадением, разница в площади отображается в процентах. Попробуйте увидеть его в действии!

? Настройки преобразования:

x

Объяснение настроек преобразования

Во-первых, вам не нужно изменять какие-либо настройки, чтобы использовать преобразователь. Это абсолютно необязательно.

Количество значащих цифр

Вам нужны округленные цифры или научно точные? Для повседневных преобразований мы рекомендуем выбирать 3 или 4 значащие цифры. Если вам нужна максимальная точность, установите число 9

Разделитель групп цифр

Выберите, как вы хотите, чтобы ваши группы цифр разделены длинными числами:

1234567,89	нет
1 234 567,89	пробел
1 234 567,89	запятая
1.234.567,89	точка

• Значимые фигуры: 1  23456789
• Разделитель групп цифр: нет  пробел  запятая  точка

ГОСТ 22483-2012 Стандартное сечение провода (мм²)

Калибр проволоки

Калибр проволоки

Калибр проволоки

На этой странице представлена ​​онлайн-конверсия из ГОСТ 22483-2012 Стандартное сечение провода к Калибр стальной проволоки заглушки . Эти единицы относятся к та же система измерения: Проволочные калибры .

Если вам необходимо преобразовать стандартное сечение провода ГОСТ 22483-2012 в другую совместимую единицу, выберите нужную на странице ниже. Вы также можете переключиться на конвертер для Калибр стальной проволоки Стабса к ГОСТ 22483-2012 Стандартное сечение провода.

Другие единицы, значения которых равны

» показать »

» скрыть »

Диаметр проволоки

ГОСТ 22483-2012 Стандартное сечение провода на диаметр в дюймах (в)
ГОСТ 22483-2012 Стандартное сечение провода к диаметру в милах
ГОСТ 22483-2012 Стандартное сечение провода на диаметр в миллиметрах (мм)
ГОСТ 22483-2012 Стандартное сечение провода на диаметр в микрометрах (мкм)

Единицы: Диаметр в дюймах (в) / Диаметр в милах / Диаметр в миллиметрах (мм) / Диаметр в микрометрах (мкм)

» показать »

» скрыть »

Зона сечения провода

ГОСТ 22483-2012 Стандартное сечение провода к площади сечения в квадратных дюймах (дюйм²)
ГОСТ 22483-2012 Стандартное сечение провода к площади сечения в квадратных милах
ГОСТ 22483-2012 Стандартное сечение провода к площади сечения в круговых милах
ГОСТ 22483-2012 Стандартное сечение провода на площадь сечения в тысячах круговых мил (ккмил)
ГОСТ 22483-2012 Стандартное сечение провода к площади сечения в квадратных миллиметрах (мм²)
ГОСТ 22483-2012 Стандартное сечение провода к площади сечения в квадратных микрометрах (мкм²)

Единицы: Площадь сечения в квадратных дюймах (дюйм²) / Площадь сечения в квадратных милах / Площадь сечения в круговых милах / Площадь сечения в тысячах круговых мил (Ксмил) / Площадь сечения в квадратных миллиметрах (мм²) / Площадь сечения в квадратных микрометрах (мкм²)

» показать »

» скрыть »

Wire Gauges

American Wire Gauge  — это стандарт, используемый в Соединенных Штатах с 1857 года для меди, алюминия, золота, серебра и т. д. Он также известен как Brown & Калибр провода Шарпа . Чем больше номер калибра, тем меньше диаметр проволоки. Проволока толще нулевого калибра обозначается как 00 (или 2/0 ), 000 (или 3/0 ) и т. д.

Washburn & Moen Steel Wire Gauge используется в Соединенных Штатах для стали. Он также известен как US Steel Wire или Roebling Gauge .

Британский стандартный калибр проволоки больше не популярен, но все еще используется для измерения гитарных струн. Он также известен как Imperial Wire Gauge или British Standard Gauge . SVG определяет только датчики от 7/0 до 50 .

Birmingham Wire Gauge устарел. Его размеры не являются геометрически или арифметически прогрессивными и, следовательно, не имеют определенного отношения друг к другу. BWG определяет калибры от 5/0 до 36 .

IEC 60228 — это международный стандарт, который, среди прочего, определяет набор стандартных проводов. Сечения проводов в настоящем стандарте обозначаются площадью их поперечного сечения, выраженной в мм². ГОСТ 22483-2012 — это слегка модифицированная версия МЭК 60228 , которая используется в России, Белоруссии, Киргизии и Узбекистане. Он добавляет несколько меньших размеров проводов к международному стандарту.

Если площадь сечения или диаметр провода не соответствует калибру, используется ближайший калибр, а разница площади отображается в процентах.

ГОСТ 22483-2012 Стандартное сечение провода по американскому калибру провода, AWG
ГОСТ 22483-2012 Стандартное сечение проволоки по калибру стальной проволоки Washburn & Moen, W&M
ГОСТ 22483-2012 Стандартное поперечное сечение провода в соответствии с британским стандартным калибром провода, SWG
ГОСТ 22483-2012 Стандартное сечение провода по Бирмингемскому или Стабсовскому калибру железной проволоки, B. W.G.
ГОСТ 22483-2012 Стандартное сечение провода к калибру стальной проволоки отводов
ГОСТ 22483-2012 Стандартное сечение провода по IEC 60228:2004 Стандартное сечение провода (мм²)
ГОСТ 22483-2012 Стандартное сечение провода на ГОСТ 22483-2012 Стандартное сечение провода (мм²)

Единицы: Американский калибр проводов, AWG / Калибр стальной проволоки Washburn & Moen, W&M / Британский стандартный калибр проводов, SWG / Датчик железной проволоки Бирмингема или Стабса, B.W.G. / Калибр стальной проволоки Стабса / Стандартное поперечное сечение провода IEC 60228:2004 (мм²) / ГОСТ 22483-2012 Стандартное сечение провода (мм²)

» показать »

» скрыть »

Калибры для музыкальных струн

В отличие от обычной проволоки, струны большего сечения предназначены для более толстых струн.

Если площадь сечения или диаметр провода не соответствует калибру, используется ближайший калибр, а разница площади отображается в процентах.

ГОСТ 22483-2012 Стандартное сечение провода по американской стали и проводу (ASW) Music Wire Gauge
ГОСТ 22483-2012 Стандартное сечение провода по английскому калибру музыкальной проволоки

Единицы измерения: American Steel and Wire (ASW) Music Wire Gauge / Английская музыкальная струна калибра

» показать »

» скрыть »

Медицинские иглы и катетерные манометры

Эти манометры предназначены для игл для подкожных инъекций или шприцев, а не для швейных игл.

Калибр иглы является производным от Бирмингемского калибра проволоки и имеет ту же логику: чем больше номер калибра, тем меньше игла. Французская катетерная шкала , также известная как French Gauge , была разработана парижским производителем хирургических инструментов Joseph-Frédéric-Benoît Charrière в 19 веке. В шкале Шарьера номер калибра, разделенный на 3, дает диаметр иглы в мм. Это означает, что чем больше номер калибра, тем толще игла.

Обратите внимание, что все шкалы игл определяют внешний диаметр иглы, а не внутренний дренажный канал.

ГОСТ 22483-2012 Стандартное сечение провода к калибру иглы шприца
ГОСТ 22483-2012 Стандартное сечение провода по французской шкале катетера (FG или Ch)

Единицы: Датчик иглы шприца / Французская катетерная шкала (FG или Ch)

» показать »

» скрыть »

Размеры спиц и крючков для вязания

В Великобритании вязальные спицы маркированы номерами стандартного калибра проволоки. Старые американские иглы, произведенные до 1950-х годов, были маркированы номерами American Wire Gauge. Как в Великобритании, так и в старых американских номерах игл используются более высокие номера для более тонких игл. Современная система размеров игл США использует противоположный подход, когда более тонкие иглы имеют меньшие номера.

Размеры крючков для вязания в США обозначены буквами от B до S. Стандарт не одинаков у всех производителей, поэтому всегда рекомендуется проверять диаметр крючка в мм.

Совет Америки по рукоделию заявляет, что производители крючков и игл согласились использовать метрические размеры (мм) на всех упаковках вместе с номерами США, чтобы минимизировать путаницу.

ГОСТ 22483-2012 Стандартное сечение провода по размеру иглы США
ГОСТ 22483-2012 Стандартное сечение провода в соответствии со старым размером иглы США (AWG)
ГОСТ 22483-2012 Стандартное сечение провода по размеру иглы Великобритании (SWG)
ГОСТ 22483-2012 Стандартное сечение проволоки по размеру крючка США
ГОСТ 22483-2012 Стандартное сечение проволоки на метрический размер иглы (мм)

Единицы: Размер иглы США / Старый размер иглы США (AWG) / Размер иглы для Великобритании (SWG) / Американский размер крючка для вязания крючком / Метрический размер иглы (мм)

Не удалось найти устройство?

Попробуйте выполнить поиск:

Другие варианты:

Проверьте список всех поддерживаемых единиц

Задайте свой вопрос на нашей странице facebook

< Вернуться в меню всех конвертеров

Надеюсь, вы сделали все свои преобразования и наслаждался Convert-me. Com. Приезжайте к нам вскоре!





! Преобразование является приблизительным.
Либо единица измерения не имеет точного значения,
, либо точное значение неизвестно. ? Это число? Извините, не могу разобрать. (?) Извините, мы не знаем этого вещества. Пожалуйста, выберите один из списка. *** Пожалуйста, выберите вещество.
Влияет на результаты конвертации.

Подсказка: Не можете понять, где искать ваше устройство? Попробуйте найти название устройства. Поле поиска находится вверху страницы.

Нашли ошибку? Хотите предложить больше конверсий? Свяжитесь с нами на Facebook.

Нравится convert-me.com и хотите помочь? Мы ценим это! Давай, расскажи о нас своим друзьям. Используйте кнопки вверху, чтобы поделиться.

Действительно ли convert-me.com существует с 19 лет?96? На самом деле он еще старше. Мы запустили первую версию нашего онлайн-конвертера единиц измерения в 1995 году. В нем не было JavaScript, и все преобразования приходилось выполнять на сервере. Служба была медленной. Год спустя технология позволила нам создать сервис мгновенной конвертации единиц измерения, который стал прототипом того, что вы видите сейчас.

Для экономии места на странице некоторые блоки могут отображаться свернутыми. Коснитесь заголовка любого блока, чтобы развернуть/свернуть его.

Страница выглядит слишком переполненной с таким количеством единиц? Ненужные блоки можно скрыть, нажав на заголовок блока. Попытайся. Повторный щелчок развернет блок.

Наша цель – максимально упростить преобразование единиц измерения. Есть идеи, как сделать его лучше? Дайте нам знать

Знаете ли вы? Стандартные калибры проводов
были официально установлены в Великобритании в 1883 году. Новый стандарт был основан на Бирмингемском калибре проводов. Исторически калибр обозначал количество операций волочения (пропускание проволоки через волочильную пластину для уменьшения толщины), которые требовались для производства проволоки желаемой толщины. До того, как была введена стандартная система, производители проволоки использовали свои собственные стандарты.

? Диаметр провода или площадь сечения должны быть больше нуля ? Недопустимый калибр стальной проволоки Stubs. Датчики от 1 до 80. ? Пожалуйста, введите площадь поперечного сечения провода и необязательную разницу в процентах. ? Недействительный калибр музыкальных струн на английском языке. Датчики от 2 до 30. ? Недействительный номер AWG. ? Недопустимый номер SWG. Датчики от 7/0 до 50. ? Недействительный измеритель иглы. Калибр от 6 до 34. ? Недействительный французский датчик. Датчики от 1 и выше. ? Недействительный датчик W&M. Датчики от 7/0 до 50. ? Размеры крючка для вязания могут быть B, C, D, E, F, G, H, I, K, L, M, N, P, Q или S. ? Недействительный код B.W.G. количество. Датчики от 5/0 до 36. ? Недействительный музыкальный датчик ASW. Датчики от 6/0 до 45. ? Недействительный старый номер иглы США. ? Недействительный номер иглы для Великобритании. Размеры от 7/0 до 50. ? Недействительный номер иглы в США. Размеры от 6/0 до 11, 13, 15, 17, 19, 35 или 50.

Подождите, загружая коэффициенты преобразования…

Предупреждающие и блокирующие кабели

Тросы предупреждения и блокировки

Детали

Просмотров: 1881

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБВГ	Кабель сигнально-блокировочный с медными жилами: с изоляцией из полиэтилена и оболочкой из пластиката ПВХ.	3–30 3–42	0,8; 0,9; 1,0	Для одиночной прокладки внутри помещений, в сухих каналах и тоннелях, в агрессивных средах, без механического воздействия на кабель.

Детали

Просмотров: 1866

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБВГнг	Такой же кабель и тоже в оболочке из огнеупорного пластиката.	3–30 3–42	0,8; 0,9; 1,0	То же, но для пакетной установки.

Детали

Просмотров: 1785

г.

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБВБГ	Такой же кабель, но также в оболочке из пластиката ПВХ и армирован двумя стальными полосами.	3–42 3–42	0,9 ; 1,0	Для одиночной прокладки в сухих кабельных каналах, туннелях, коллекторах, в местах, где кабели могут подвергаться механическим воздействиям, в том числе незначительным растягивающим усилиям.

Детали

Просмотров: 1926

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБВБГнг	Такой же кабель и тоже в оболочке из огнеупорного пластиката.	3–42 3–42	г. 0,9; 1,0	То же, но для пакетной установки.

Детали

Просмотров: 1892

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБВБбШвнг	Тот же кабель, но также в оболочке из негорючего ПВХ пластиката, армированный двумя стальными полосами, в оболочке из негорючего ПВХ пластиката.	3–42 3–42	0,9 ; 1,0	То же, но в агрессивных средах.

Детали

Просмотров: 2011

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБПБбШв	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, в оболочке из ПЭ, армированный двумя стальными полосами, в оболочке из шланга из ПВХ пластиката.	3 – 42 3 – 42	0,9 ; 1,0	Для установки в воздуховодах, туннелях, коллекторах, пластиковых трубопроводах. Для заглубления в грунт, когда кабель не подвергается значительным растягивающим усилиям.

Детали

г.

Просмотров: 1817

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБЗПБбШв	Тот же кабель, но с водозащитным заполнением жилы.	3–42 3–42	0,9 ; 1,0	То же, но при повышенной влажности.

Детали

Просмотров: 1871

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБПВГ	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, оболочкой из ПЭ и армированный двумя стальными полосами.	3–42 3–42	0,9 ; 1,0	Для прокладки в каналах, в местах, где кабель может подвергаться механическому воздействию, но не растягивающему усилию.

Детали

Просмотров: 1820

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБПВГ	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, оболочкой из ПЭ и армированный двумя стальными полосами.	3–42 3–42	0,9 ; 1,0	Для прокладки в каналах, в местах, где кабель может подвергаться механическому воздействию, но не растягивающему усилию.

Детали

Просмотров: 1768

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Рабочее напряжение	Цель использования
СБПБбШп	То же, но также в оболочке из полиэтилена, армированной двумя стальными полосами, с оболочкой из полиэтиленового шланга.	3–42 3–42	0,9 ; 1,0	380 В переменного тока, 50 Гц или 700 В постоянного тока.	Для установки в пластиковые трубопроводы. Для заглубления в грунт, где кабель может подвергаться механическому воздействию, но не растягивающему усилию.

Детали

Просмотров: 1758

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБЗПБ	Тот же кабель, но с водозащитным заполнением жилы.	3–42 3–42	0,9 ; 1,0	То же, но при повышенной влажности.

Детали

Просмотров: 1891

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Рабочее напряжение	Цель использования
СБЗПБГ	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, в оболочке из ПЭ, армированный двумя стальными полосами, а также с водоизолирующим наполнением жилы.	3–42 3–42	0,9 ; 1,0	380 В переменного тока, 50 Гц или 700 В постоянного тока.	Для прокладки в воздуховодах, в местах, где кабели могут подвергаться механическим воздействиям, но не незначительным растягивающим усилиям, а также в условиях повышенной влажности с уровнем 0,9-1,0.

Детали

Просмотров: 1712

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Рабочее напряжение	Цель использования
СБПу	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, с толстой оболочкой из ПЭ.	3–42 3–42	0,9 ; 1,0	380 В переменного тока, 50 Гц или 700 В постоянного тока.	Для установки в пластиковые трубопроводы. Для заделки в грунт в агрессивных средах без механического воздействия.

Детали

Просмотров: 1803

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Цель использования
СБЗПу	Тот же кабель, но с водозащитным заполнением жилы.	3, 4, 5, 12, 16, 30, 33, 42	0,9 ; 1,0	То же, но при повышенной влажности.

Детали

Просмотров: 1819

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Рабочее напряжение	Цель использования
СБЗПУ(Э)	Такой же кабель и тоже (экранированный) с водозащитным заполнением жилы.	3–42 3–42	0,9 ; 1,0	380 В переменного тока, 50 Гц или 700 В постоянного тока	То же, но при повышенной влажности.

Детали

Просмотров: 1734

ГОСТ Р 51312-99
Модель	Дизайн	Количество нитей	Сечение провода, мм2	Рабочее напряжение	Цель использования
СБЗПЭБпШп	Кабель сигнально-блокировочный с медными жилами: с изоляцией из ПЭ, в оболочке из ПЭ, экранированный, армированный двумя стальными полосами, с защитой от коррозии, в оболочке из поливинилхлоридного шланга, а также с водоблокирующим заполнением жилы кабеля. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики
