Стамеска является инструментом, служащим для работ по различным материалам, в том числе и по древесине. На данный момент специалистами может применяться электро-стамеска по дереву, ее традиционный ручной вариант либо резец для токарных станков.

Само слово пришло к нам из немецкого языка. В нем термин «Stemmeisen» означает «выдалбливание».

Этот инструмент используют все столяры и плотники.

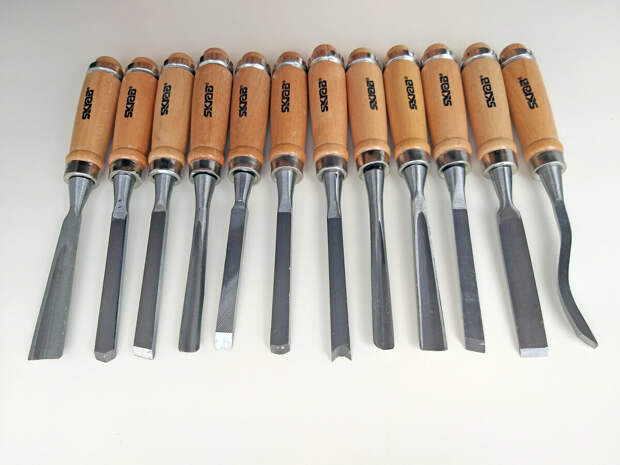

Разновидности ручного инструмента

Ручная стамеска применяется плотниками и столярами уже многие сотни, если не тысячи лет. Служит она для выборки углублений в дереве, очищения пазов, выборки фасок, а также для контурной и рельефной резьбы.

Состоит традиционный инструмент из оголовка ручки, самой рукояти, колпачка, полотна и лезвия. Такие приспособления, как долота, ложкорезы, клюкарзы по сути также являются стамесками.

Описываемый инструмент возможно классифицировать по методу его продвижения, конфигурации рукояти, полотна и лезвия, размерам и прочим характеристикам. Основное разделение стамесок происходит по принципу работы (способ продвижения), а также  по форме их лезвий.

Она может быть продольной либо поперечной. При этом зачастую приспособление классифицируют одновременно по этим двум величинам.

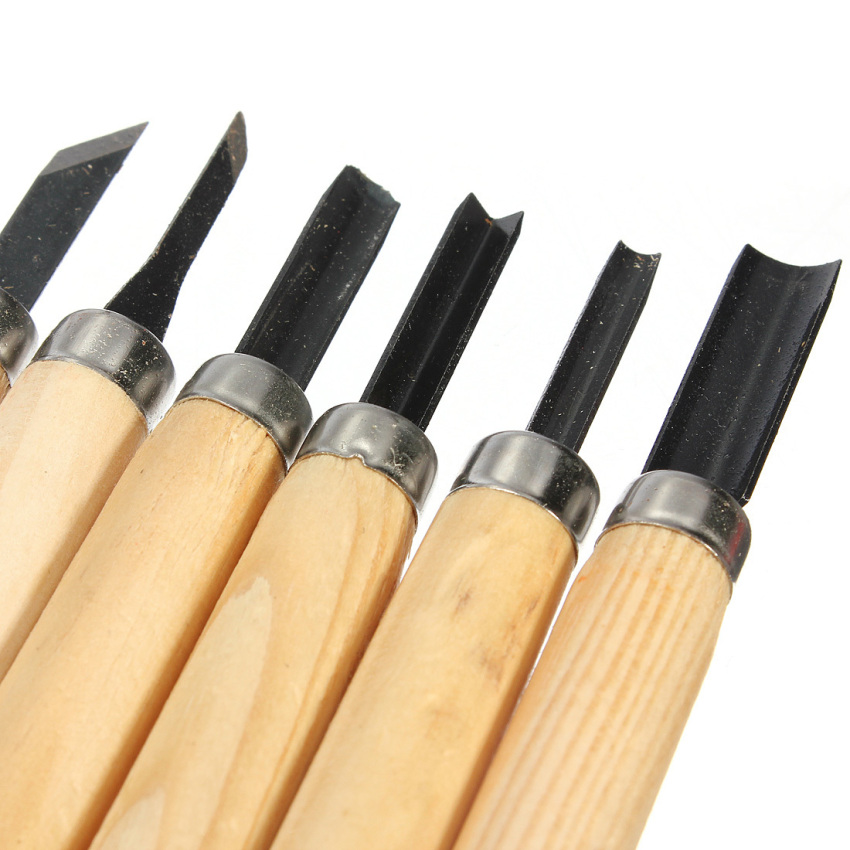

Классификация приспособлений по их поперечной форме

На фото типы стамесок по поперечной форме.

Исходя из формы торцевого (поперечного) профиля полотна инструмента существуют такие его разновидности:

  1. Радиусные составляют 95 процентов всего массива резцов. Могут называться: отлогие, полукруглые стамески для резьбы по дереву, полу-плоские. По сути — это стамески, поперечное сечение профиля которых является частью круга.

Обратите внимание! Модель, маркированная, как 20/2(1), имеет ширину полотна в половину окружности диаметром 20 мм (20/2). Последнее число означает толщину лезвия в 1 мм.

  1. Плоские резцы обладают прямым (плоским) поперечным профилем. Они могут различаться по толщине и ширине полотна, а также форме лезвия – оно бывает прямым и косым.
  2. Скобчатые, они же коробчатые резцы – это прямые (плоские) стамески, имеющие бортики различной высоты.

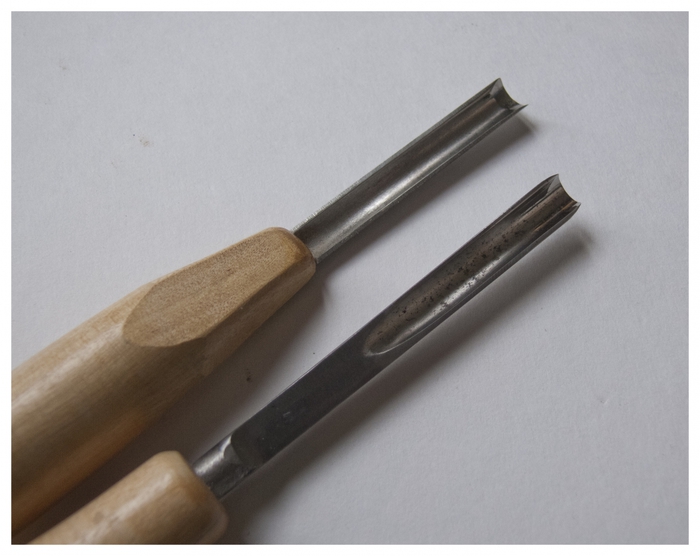

  3. Уголковый инструмент имеет профиль в виде литеры V или угла. Его размер определен высотой сторон угла полотна либо величиной угла, заключенного между сторонами, в градусах. Как правило, это 60-90°.

Виды инструмента по продольной конфигурации

Полукруглые обратные клюкарзы.

Исходя из формы бокового, иными словами – продольного профиля полотна, существуют такие стамески для резьбы по дереву своими руками:

  1. Прямые резцы имеют соответственно совершенно прямое полотно, у которого нет изгибов.
  2. Клюкарзы обладают крутым продольным изгибом лезвия. Он начинается ближе к окончанию полотна. Клюкарза может быть плоская, полукруглая, обратная и т. д.
  3. Изогнутые резцы обладают продольно изогнутым лезвием. В отличие от предыдущей разновидности инструмента, у них согнуто все полотно.

Изогнутый резец.

При помощи озвученной классификации выделены основные типы ручных стамесок;  однако существуют и прочие их разновидности, например, имеющие заточку с обратной стороны. Их так и называют – обратные стамески.

Что учесть при выборе

Кованые стамески.

Полотно стамески может быть сделано из кованного, вырубного либо штампованного металла.

  1. Кованый инструмент обладает утонченным пером относительно режущей кромки лезвия. Однако оно толще, чем у прочих разновидностей. Это дает возможность применять резец для обработки твердых пород древесины.
  2. Вырубные аналоги обладают пером, которое гораздо меньше кованного. Они удобны для точной обработки мягких сортов древесины.
  3. Штампованные резцы имеют широкие боковые грани.

Три важнейших качества, которым должна отвечать хорошая стамеска, выглядят так:

  • общая прочность;
  • стойкость заточки;
  • надежность рукояти.

Обратите внимание! Прочный инструмент состоит из добротной рукояти и полотна, сделанного из качественной стали. Соответственно, они должны быть хорошо обработаны и скреплены друг с другом.

Внимательно изучите все данные на упаковке инструмента.

Качество резки и стойкость заточки зависят от марки стали полотна и лезвия.

Имеет значение и его форма, в том числе — угол заточки стамески по дереву.

  1. Металл должен быть вязким и твердым. Лучшие резцы делаются из легированной хромованадиевой стали (маркировка на полотне «хром–ванадий», «ХВГ», «CrV», «С-105-W/2»).
  2. Цена углеродистой стали меньше (маркировка на полотне «drop forged», «У-7», «У-8»), но она достаточно хрупкая, поэтому быстро ломается.

Обратите внимание! Иногда попадаются подделки, полотна которых маркированы, как «хром-ванадий». Их можно отличить по подозрительно низкой стоимости и отсутствию реквизитов компании-производителя.

  1. Рукоять резца должна иметь на торце стальной колпачок. По нему работник стучит молотком либо киянкой. Вследствие таких ударов дерево нередко ломается. Исходя из этого инструкция рекомендует приобретать инструмент с ручками из вязкого пластика.

Стамеска класса «Профи».

  1. Деревянные и пластмассовые ручки ведущие производители классифицируют как «Евро» и «Мастер». Профессиональные стамески для резьбы по дереву  маркируются как «Профи» и часто дополнительно оснащаются резиновыми вставками. Они не дают руке скользить и повышают удобство хватки.
  2. Ширина лезвия у разных моделей резцов равна 4-50 мм. Данная величина проставляется в маркировке. Стамески, имеющие широкую рабочую часть, оптимальны для создания углублений и пазов, снятия слоев дерева, строгания. Узкие инструменты применяются для тонких видов работ: вырезания узоров, рельефной обработки дерева и пр.

Инструмент электрический

Электростамеска с набором полотен.

Электрическая стамеска является комбинацией резца и миниатюрного станка для работ по древесине.

Конструкция и принцип работы

Многие строители знают электрическую стамеску как механический либо пневматический шабер. Работает она по такому же принципу, что и отбойные молотки.

Насадки для такого инструмента, по сути, являются полотном с лезвием (прямым, уголковым,  полукруглым), фиксируемым на рукояти с приводом (мотором). Обычно устройство комплектуется несколькими разными насадками. Обслуживать их надо так же, как лезвия ручных стамесок: держать в рабочем состоянии, по мере необходимости править либо перетачивать.

Производители выпускают электрические стамески различных размеров, поэтому их можно применять для самых разных типов работ. Компактные модели легко удерживаются одной рукой, ими удобно обрабатывать небольшие детали и предметы.

Крупногабаритный инструмент можно использовать для обработки целых стволов, вырезания больших скульптур и пр.

Сферы применения

При помощи этого инструмента можно вырезать скульптуры.

  1. Электро-резаки используются для работ по твердым и мягким сортам дерева, а также для обработки наростов на нем — сувелей, капов.
  2. Они упрощают и убыстряют обработку древесины, дают возможность снимать больше материала за меньший промежуток времени, прилагая минимум трудозатрат.
  3. Электро-стамески используют как столяры, так и плотники — для вырезания пазов, снятия полов и прочих работ.
  4. Нередко такой инструмент применяется при осуществлении черновых операций. Окончательная же обработка происходит с помощью ручных стамесок.

Обратите внимание! Устройство, особенно крупногабаритное, крайне желательно зафиксировать. Так оно в процессе работы не будет двигаться; таким образом, работник не будет срезать больше необходимого.

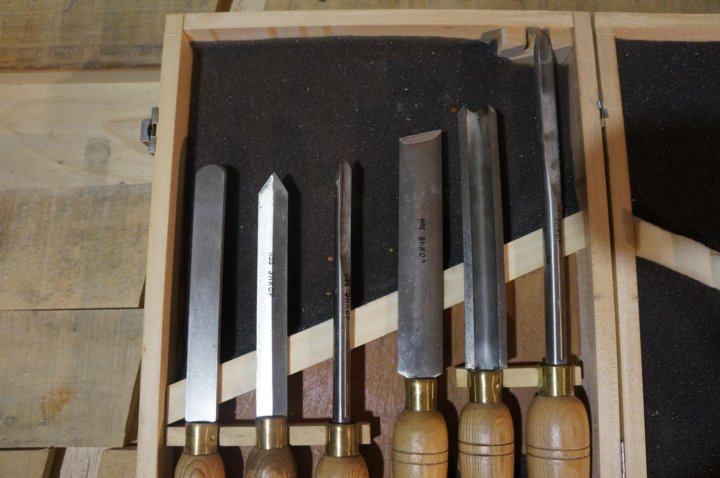

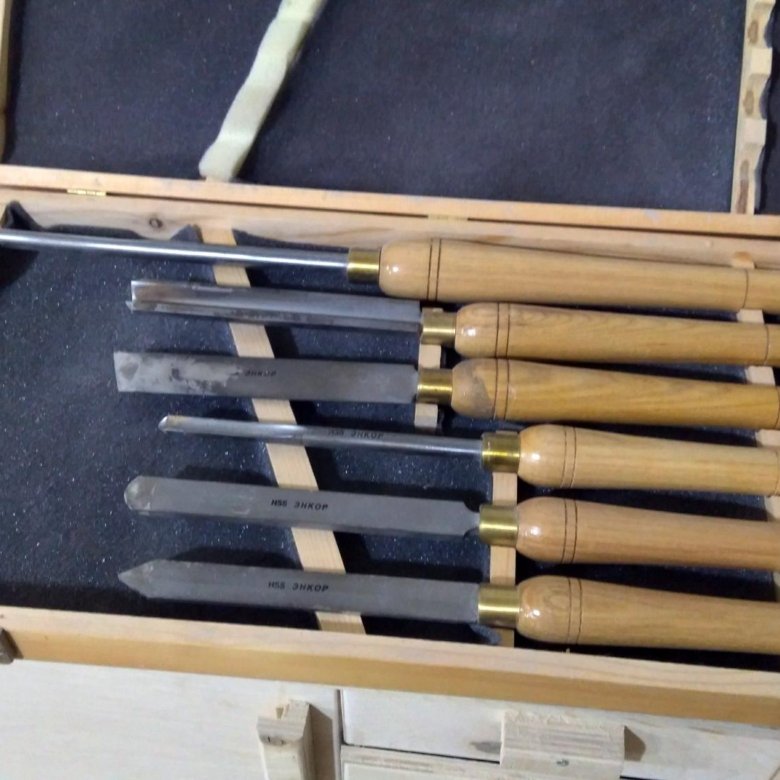

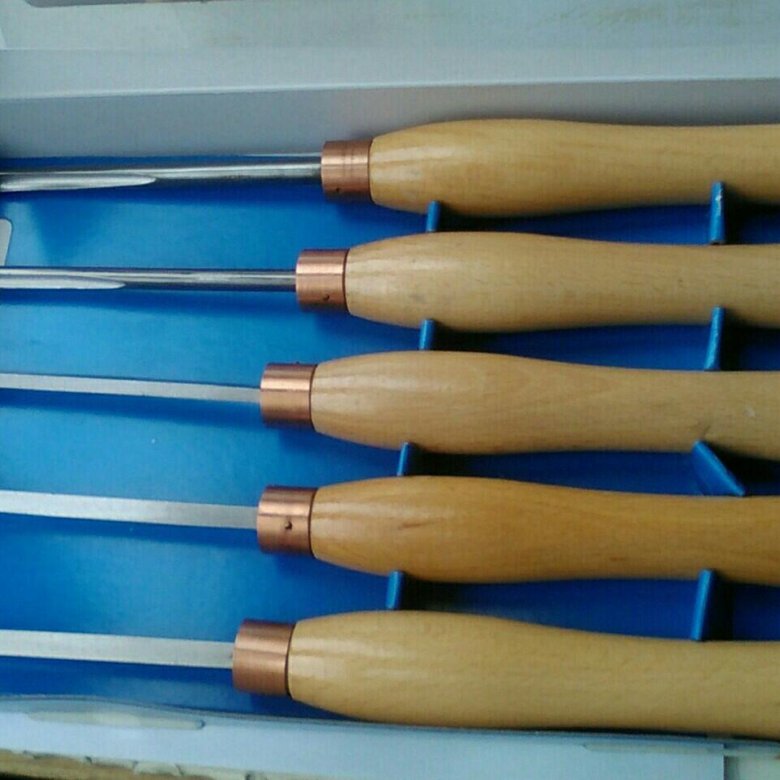

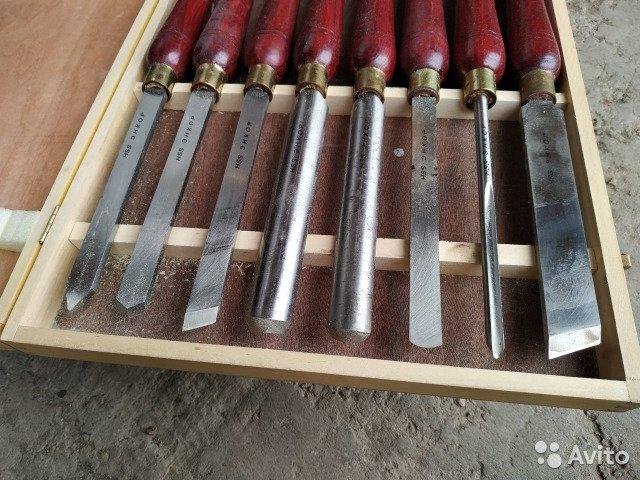

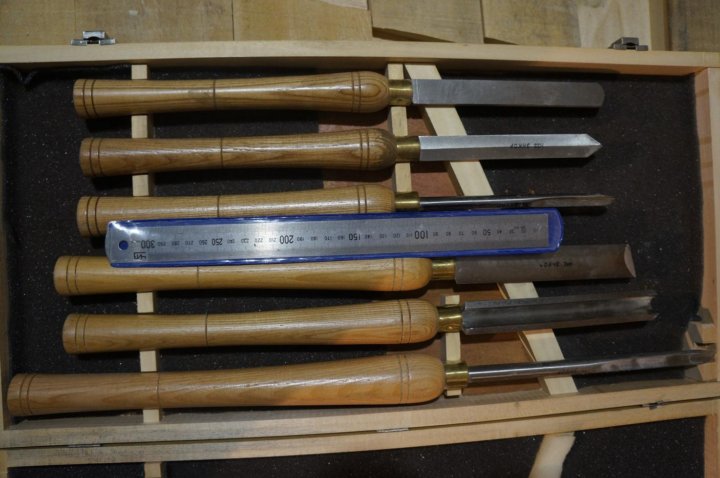

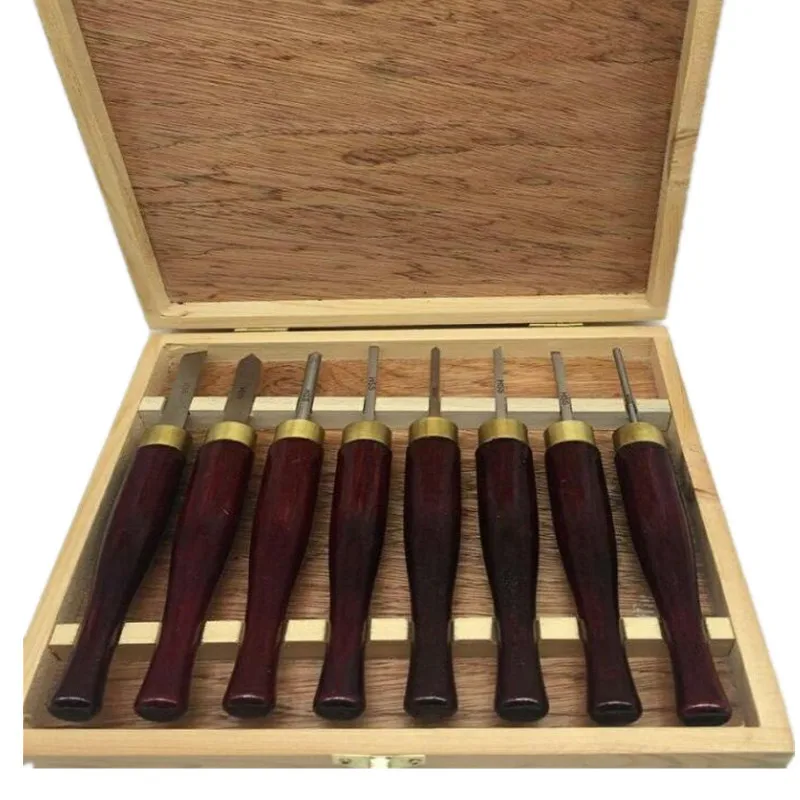

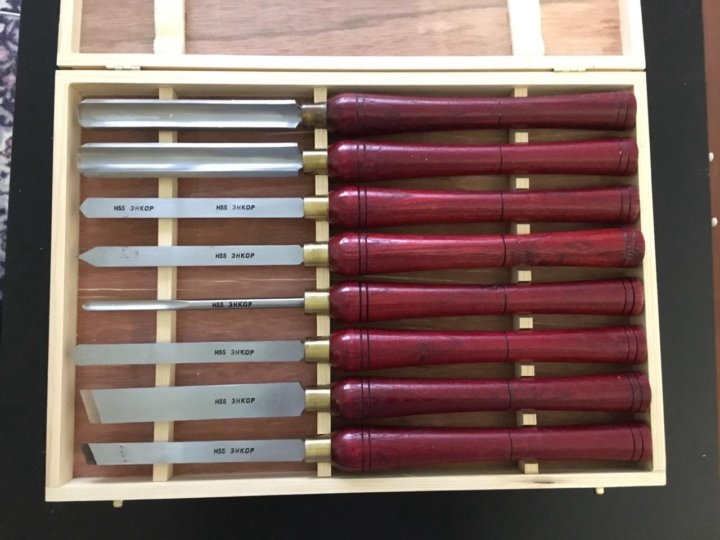

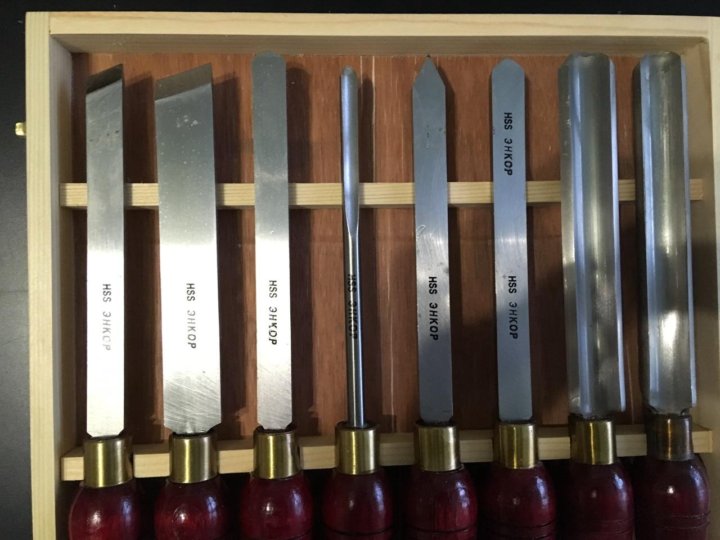

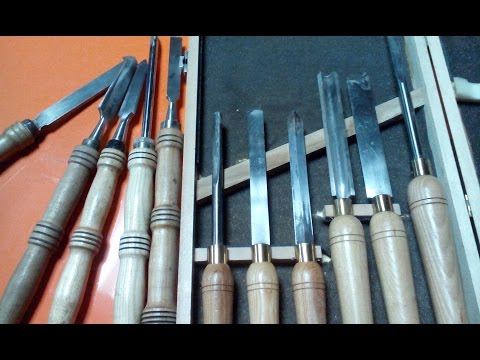

Токарные стамески

Работа на токарном станке при помощи стамески.

Стамески для токарного станка по дереву имеют разную форму, их полотна насаживаются на удлиненные рукояти. При работах же с кареткой применяются резаки, не имеющие ручек. Делятся станочные инструменты на  обдирочные, отделочные и специальные.

Основные их типы таковы.

  1. Отрезная стамеска служит для выбирания желобков, канавок и резания заготовок на элементы.
  2. Плоский аналог имеет скошенное лезвие и предназначен для обработки чистовой.
  3. Обдирочный инструмент нужен для черновых работ.
  4. Желобчатый резак служит для вытачивания фасонных поверхностей и выборок, например, на торцах заготовок.
  5. Плоская стамеска-шабер необходима для грубой обработки древесины.

Обдирочные резцы — рейеры имеют полукруглую (желобчатую) форму и используются для черновой обработки деревянных элементов. Ширина лезвия 4-30 мм, длина плотна до 30 см.

Точатся рейеры с выпуклой части полотна в полуовал. Угол скашивания лезвия составляет 25-30 градусов. Помимо черновых операций, такие резцы применяются для вытачивания вогнутых форм, а также выбирания внутренних полостей в ходе лобового точения.

После обработки элемента полукруглым резцом поверхность его остается шероховатой.

Резаки–мейсели.

Для выравнивания заготовки и удаления шероховатостей используются отделочные ножи-косяки (мейсели). Затачиваются они под углом в 20-25 градусов с обеих сторон. Угол среза у рабочей части составляет 70 -75°, в ширину она равна 5-50 мм.

Угловая заточка лезвия позволяет работать его серединой, когда нужно точить прямые либо выпуклые плоскости. Применяя острый угол, мейселем осуществляют чистовую обработку профильных поверхностей, подрезают торцы заготовки. Используя угол тупой, точат элементы и создают закругления.

Стамеска-скребок, имеющая прямое лезвие и одну фаску, помогает точить углубления, обладающие прямыми углами. Подобный инструмент используется для лобового точения, для создания шипов круглой формы либо подравнивания цилиндрических заготовок.

Фасонная стамеска для резьбы по дереву в виде крючка, кольца используется для вырезания выемок, внутренних полостей, точения внешних сечений нужного профиля.

Вывод

Стамески, предназначенные для обработки дерева, очень разнообразны по форме, размерам, материалам изготовления. Сфера их применения многообразна и охватывает многие области плотничного и столярного дела (см.также статью «Шлифмашинка по дереву – ленточные, плоскошлифовальные, эксцентриковые, углошлифовальные модели»).

Видео в этой статье продолжит вас информировать по ее теме.

Токарные стамески и резцы для работы по дереву

Выбор правильного режущего инструмента играет ключевое значение при изготовлении токарных изделий из дерева, у каждого опытного мастера есть свой проверенный набор скребков и стамесок как заводского исполнения, так и сделанных своими руками. Такие резцы используются для ручной обработки надежно закрепленной и вращающейся детали, выбираемая конфигурация и твердость рабочей части зависят от вида древесины и поставленных задач. С учетом необходимого контроля за объемом и формой снимаемой с заготовки стружки они нуждаются в периодическом осмотре и заточке, чем выше сложность работ, тем чаще меняется инструмент.

Что собой представляют токарные резцы по дереву

Конструктивно любая используемая стамеска включает две части: рабочую, оказывающую непосредственную обработку тела вращения, и ручку. Отталкиваясь от выполняемых функций первую условно разделяют на лезвие, тело (участок для упора в подручник), переходящее в зауженный хвостовик. Режущая часть токарного резца образуется одной или несколькими поверхностями включая криволинейные, ее классифицируют по ширине, углам заточки и установки, форме кромки и допустимости и простоты изменения направления без остановки самого станка. Сечение тела является неизменным, требования к длине этой части зависят от расстояния от подлокотника к деревянной детали, размеров кисти (обхват должен быть полноценным) и запаса на износ, при минимуме в 20 см и максимуме в 40, оптимальный диапазон варьируется от 20 до 30.

Место крепления хвостовика обычно имеет прямоугольную или квадратную форму, с целью облегчения работы токаря ручка выполняется закругленной. Его длина подбирается из соображений безопасности, чем она короче, тем выше риск вырывания тела резца в ходе токарных работ. Ручку изготавливают из пластмассы или дерева, второй вариант встречается у самоделок чаще. При минимальной длине в 25 см она условно разделяется на основу (большую часть, удерживаемую токарем) и шейку с крепежным кольцом из металла, предохраняющим стамеску от растрескивания в момент набивки на хвостовик или в ходе обработки плотной древесины.

Исходя из расположения рабочего лезвия относительно заготовки все резцы для токарного станка условно разделяются на радиальные и тангенциальные. Первые устанавливаются перпендикулярно или с небольшими отклонениями и используются для снятия основной части деревянной заготовки, из-за высоких требований к твердости и прочности их проще купить, чем сделать своими силами. Тангенциальные резцы выполняют обработку по касательной и позволяют создать сложные узоры, максимальный эффект достигается при их применении в полностью автоматических линиях.

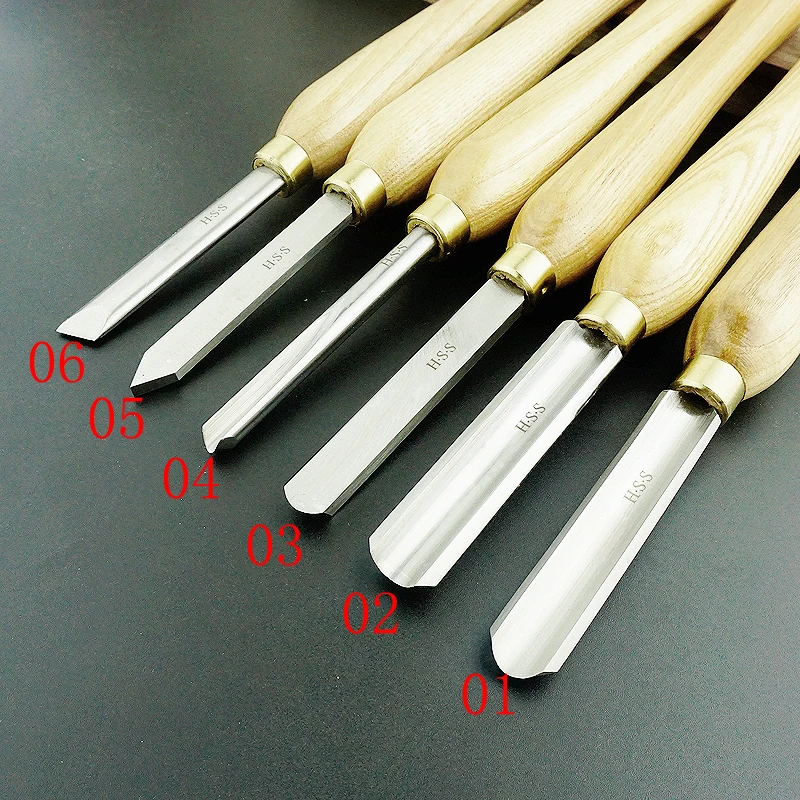

В зависимости от назначения и формы рабочей режущей части все ручные токарные инструменты для деревообработки разделяются на:

1. Рейеры, имеющие полукруглое лезвие и задействуемые при черновых работах. Эту стамеску также называют обдирочной, именно с ее помощью получается основная форма деревянного изделия. Основой для ее изготовления служит толстая пластина или желобок с соответствующей выемкой.

2. Мейсели, используемые для чистового точения и приданиющие изделию окончательную форму. Рабочая кромка этого инструмента представляет собой скошенное под одинаковым углом лезвие, чаще всего он выбирается для обработки внешних частей заготовок, но бывают и исключения. В зависимости от стороны заточки все мейсели соответственно разделяются на лево-, право- и двухсторонние, сфера применения у каждого из них различается.

3. Стамески токарные с двумя острыми гранями, располагаемыми под углом, по аналогии с закругленными рейсером, используемые для грубой обработки заготовки и придания ей цилиндрической формы. Этот же инструмент является самым безопасным из-за малой площади соприкосновения с древесиной.

4. Скребки, применяемые для обтесывания цилиндрических поверхностей, чаще всего имеющие одну заточенную сторону.

5. Гребенки, необходимые для накатывания резьбы или декоративного штрихования.

6. Токарные резцы в виде крючка, необходимые для получения на поверхности изделия круглых или заостренных канавок. Схожие функции выполняет инструмент в форме кольца, позволяющий увеличить ширину таких полос.

7. Резец для точения круглых изделий, изготавливаемый из полой трубы и имеющий зубчатую или гладкую рабочую кромку.

8. Расточные стамески с уступом для удобного удаления стружки.

9. Инструмент для реза или торцевания краев заготовки.

При обработке используются две основные разновидности – рейер и мейсель, все остальные виды резцов считаются фасонными или вспомогательными. В обязательный набор также входят специальные ограничители, устанавливаемые на тело инструмента с целью контроля глубины реза. Многие оригинальные и изогнутые разновидности мастера делают сами, число и сортамент резцов в используемом комплекте напрямую зависит от их опыта, в идеале он постоянно расширяется.

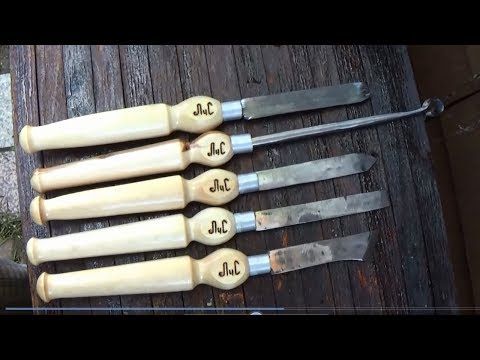

Самостоятельное изготовление и заточка

Оптимальным материалом для рабочей части токарного резца по дереву признана инструментальная сталь и самоделки не являются исключением. Но без наличия соответствующего станка для металлообработки сделать из нее стамеску нужной формы крайне затруднительно, что приводит к использованию заготовок из других материалов, включая подручные. Лучше всего для кустарного изготовления резцов по древесине подходят:

  • Отработанные, но сохраняющие целостность рашпили или напильники. При их использовании длину хвостовика рекомендуют увеличить в 1,5-2 раза в сравнении с расчетной, но в целом этот вариант считается лучшим в плане сочетания размеров, твердости стали и ожидаемой прочности стамески.
  • Отрезки арматурной стали квадратного сечения, в идеале совпадающего по размерам с параметрами требуемого резца.
  • Автомобильные рессоры, обрабатываемые газовым резаком или сваркой с целью получения удобной прямоугольной формы.

Заданная форма режущего лезвия и вытянутость хвостовика придается самодельным резцам путем обработки на заточном станке и термического закаливания, после чего на заготовку набивается ручка. Ее можно сделать из дерева (лучшие всего для этих целей подходят густослойные сорта, а именно – клен, береза или ясень) и укрепить металлическим кольцом заранее, купить в готовом виде или заменить используемой ранее пластмассовой. Ее длину рекомендуют подбирать согласно размерам рабочей части без учета хвостовика, допустимый минимум составляет 25 см. Набивку осуществляют на надежно зафиксированный в тисках хвостовик, по завершении этого этапа окончательно формируется и проверяется режущая кромка инструмента.

Заточку кромки выполняют с помощью электрического станка с как минимум двумя абразивными кругами с разным размером зерен и бруска для шлифования. Ее угол подбирается исходя из назначения токарного резца и навыков мастера, для рейера оптимальная величина составляет 50-60°, для мейсера – 40. Острый инструмент позволяет провести более тонкое точение, но нуждается в частой правке и создает проблемы у новичков (от брака до порезов). Основное угол кромки формируется до закаливания, в срезе большого количества металла на кругах нет необходимости, они используются для устранения бугорков и заострения. Процесс формирования лезвия рабочей части и его заточки завершается доводкой резца на бруске.

Для испытания самоделки лучше всего подходят мягкие липа или тополь, в самом начале заготовка вращается при минимальной скорости токарного станка по дереву. По окончании проверки резец осматривают с целью выявления трещин или аналогичных дефектов и повторяют процесс на березе или дубе. Опытные мастера в случае успеха советуют сделать несколько одинаковых заготовок и оставлять одну как минимум в качестве эталона, это же относится к профессиональному инструменту. Также они рекомендуют приобрести стамески заводского исполнения и изготовить их аналоги, совпадающие по форме и ширине режущего лезвия, но имеющие разный угол заточки.

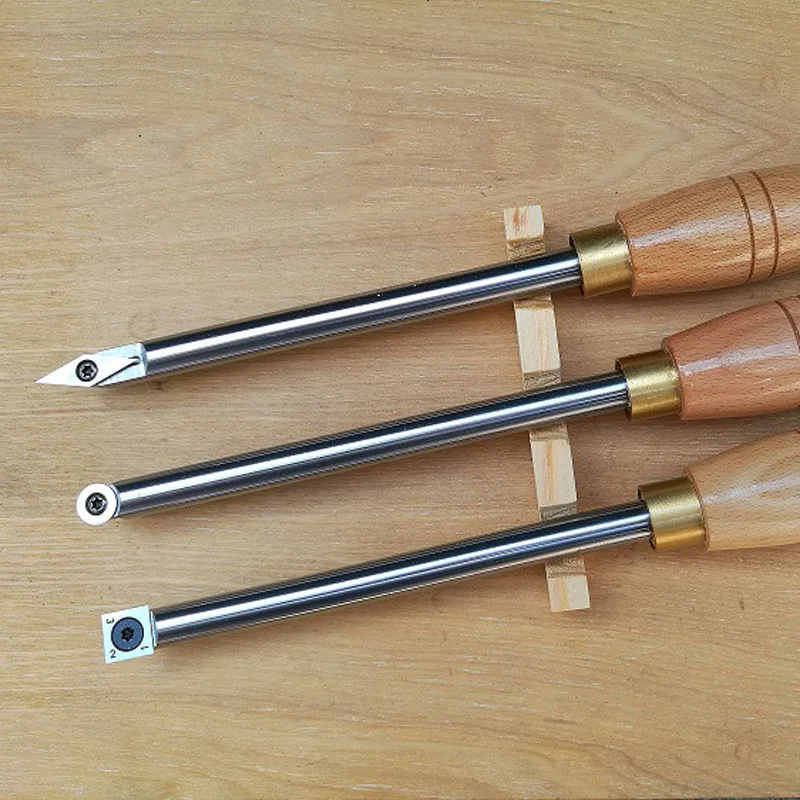

Какие существуют типы токарных резцов по дереву?



Существует множество различных типов токарных резцов по дереву. Несмотря на то, что их часто называют «зубилами», существует несколько различных подгрупп:

GOWGES

Долоты

Инструменты размножения

Scrapers

ниже. наиболее часто используемые инструменты.



Долото

Долото для черновой обработки

Долото для черновой обработки имеет широкое рифленое лезвие, используемое для первоначального закругления квадратного деревянного шпинделя и удаления большей части лишнего материала. Черновые выемки предназначены для быстрого удаления древесины со шпинделей и ни в коем случае не должны использоваться для чаш.

Широкая U-образная режущая кромка долота позволяет очень быстро удалять большие объемы древесины. Скос его режущей кромки обычно отшлифован до 40–45 градусов.
