Содержание

Стандарты резьб

Резьба G, трубная цилиндрическая

Cовместима с резьбой BSP

Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread).

  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
  • ISO R228
  • EN 10226
  • DIN 259
  • BS 2779
  • JIS B 0202

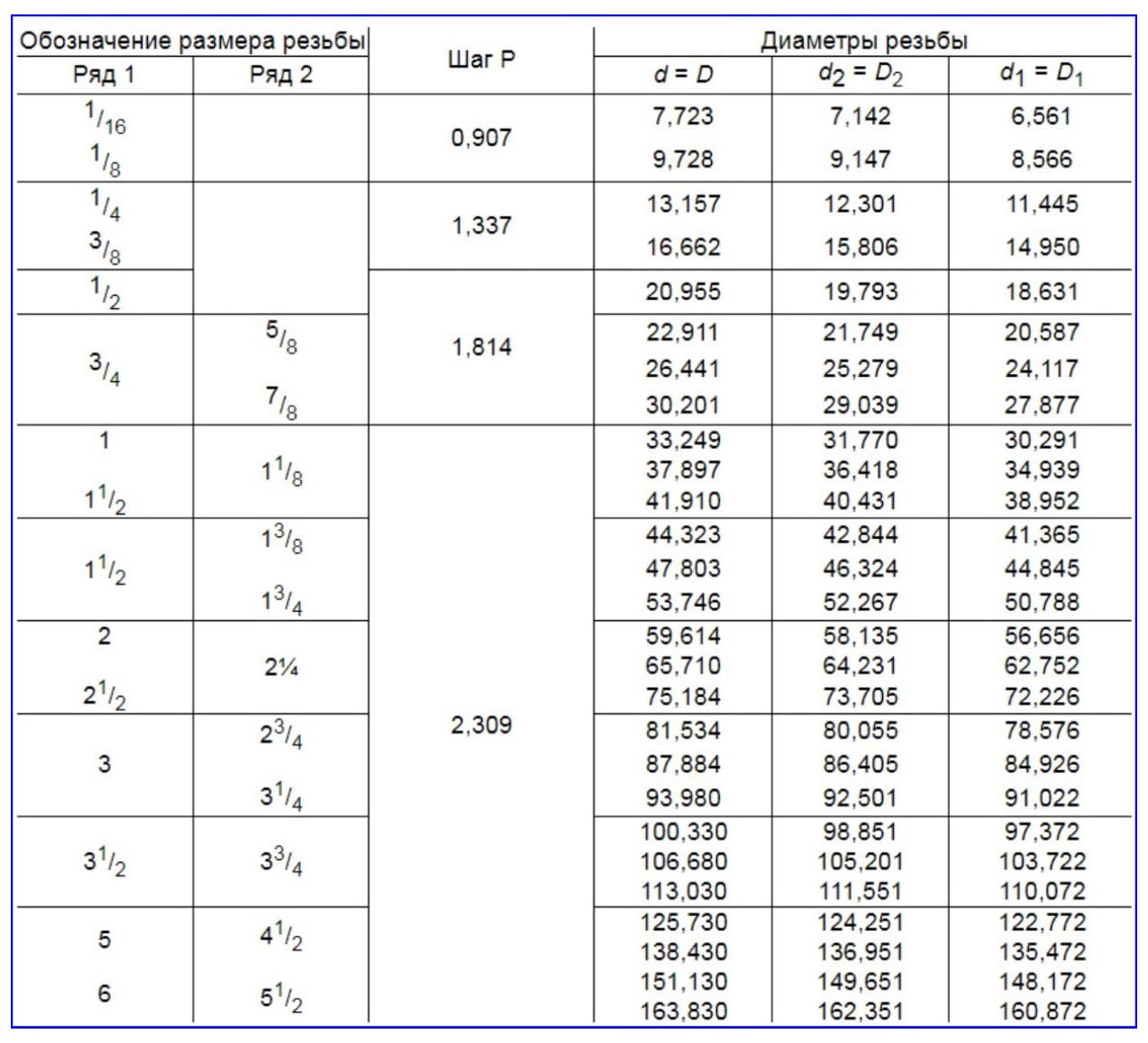

Параметры резьбы

Дюймовая резьба с углом профиля при вершине 55°. Нарезается на трубах до размера 6", трубы свыше 6" свариваются. Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch).

Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте Wikipedia. org.

Резьба R, трубная коническая

Cовместима с резьбой BSPT

Трубная коническая резьба, применяемая в конических резьбовых соединениях, а также в соединениях наружной конической резьбой с внутренней цилиндрической резьбы по ГОСТ 6357-81. Основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread).

  • ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
  • ISO R7
  • DIN 2999
  • BS 21
  • JIS B 0203
  • Параметры резьбы

    Дюймовая резьба с конусностью 1:16 (угол конуса 3°34’48"). Угол профиля при вершине 55°. Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы. Например, резьба с номинальным диаметром 1 1/4" — обозначается как: R 1 1/4".

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте Wikipedia.org.

    Резьба NPT, коническая

    (National pipe thread)

    Конусная (NPT) с конусностью 1:16 (угол конуса 3°34’48") или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов. Стандарт предусматривает размеры резьбы от 1/16" до 24" для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65. Условное обозначение: равило используются символы "MNPT" для наружной резьбы и "FNPT" для внутренней , числовое значение номинального диаметра резьбы в дюймах (inch). Например, внутренняя резьба с номинальным диаметром 1/4" — обозначается как: FNPT 1/4".

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте

    Международные стандарты резьбы

    Международные стандарты резьбы

    В настоящее время в зарубежной технике наибольшее распространение получил стандарт резьбы метрический ISO. Однако, используются и другие стандарты. Отличие их между собой вызвано, в основном, двумя причинами: традиционно разные системы мер и способы задания

    размеров резьб в разных странах, а также особенные области применения резьб.

    Наиболее распространенные типы иностранных резьб:

    • Метрическая ISO

    • Резьбы Уитворта (Whitword Thread)

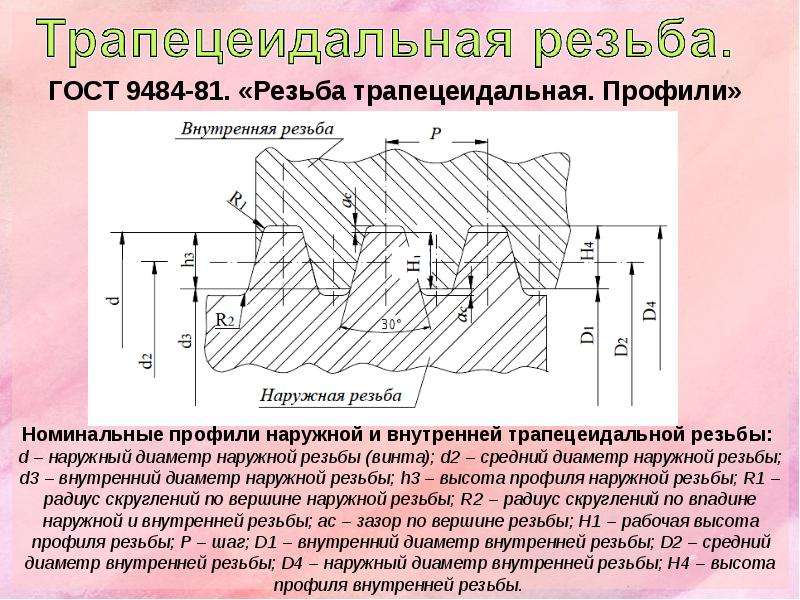

    • Трапециедальные резьбы

    • Круглые резьбы

    • Упорные резьбы


    Обозначение резьбы обычно включает в себя буквенное обозначение типа резьбы и номинальный диаметр. Дополнительно в обозначении могут быть приведены шаг резьбы (или TPI - threads per inch - число витков на дюйм), число заходов для многозаходной резьбы, диаметр отверстия под резьбу, направление (левое, правое). Часто резьбы, выполняемые по стандарту DIN в обозначении имеют в обозначении номинальный диаметр, вынесенный вперед.

    Резьбы характеризуются, прежде всего, следующими параметрами:

    • наружным (номинальным) диаметром резьбы, измеряемым по вершинам профиля наружной резьбы;

    • внутренним диаметром, измеряемым по углублениям наружной резьбы

    • средним диаметром резьбы.

      На нашем сайте Вы найдете самый полный в рунете каталог иностранных резьб и таблицы, содержащие основные параметры метрических и дюймовых резьб.


    🡆 Статьи: Определение и подбор резьбы

    Как определить стандарт резьбы горловины или крышки?

    Стандарт резьбы горловины или крышки обозначается двумя числами, разделенными дефисом или косой чертой.
    Первое число - диаметр в миллиметрах, который измеряется во внутренней части крышки или по резьбе емкости.
    Второе число соответствует существующему стандарту "GPI" или "SPI".

    Институт стеклянной упаковки (GPI - Glass Packaging Institute) и Общество индустрии пластмасс (SPI - Society of the Plastics Industry)
    разрабатывают единые стандарты для обеспечения совместимости и взаимозаменяемости между производителями и потребителями емкостей и крышек с резьбой.

    Ввиду того, что производители укупорочных средств и емкостей с резьбой не всегда придерживаются тех же стандартов, лучше приобретать емкости и крышки у одного производителя, когда это возможно.

    Подбор резьбы горловины для распространенных стандартов резьбы и видов крышек.

    • 400 - Непрерывная резьба в 1 оборот.
    • 410 - Непрерывная резьба в 1,5 оборота.
    • 415 - Непрерывная резьба в 2 оборота с удлиненной горловиной.
    • 425 - Непрерывная уменьшенная резьба в 2 оборота.
    • 430 - Непрерывная резьба с подпорочным кольцом, для лучшего уплотнения.
    • T - Наружный диаметр резьбы емкости. Измеряется с учетом резьбы изделия.
    • H - Высота горловины. Измеряется от верхней части горловины до стопорного кольца.

    Приведенная ниже таблица может быть использована для более точного соответствия размеров резьб подбираемой продукции.
    Мы рекомендуем при подборе соответствия резьбы учитывать минимальный зазор в 1,27 мм, в противном случае не исключена вероятность протечек.

    Ø mm T (mm) 400H (mm) 410H (mm) 415H (mm)
     MAXMINMAXMINMAXMINMAXMIN
    1313,0612,75    11,8611,10
    1514,7614,45    14,5313,77
    1817,8817,479,809,0413,6612,9016,0515,29
    2019,8919,489,80
    9,04
    14,4513,6919,2318,46
    2221,8921,499,809,0415,2414,4821,6420,88
    2423,8823,4710,549,7816,7916,0324,6923,93
    2827,6327,1310,549,7818,3617,6027,8627,10
    3028,6228,1210,629,85
    3332,1331,5210,629,85
    3534,6434,0410,629,85
    3837,4936,8810,629,85
    4040,1339,3710,629,85
    4342,0141,2510,629,85
    4544,2043,4310,629,85
    4847,5046,7410,629,85
    5149,9949,1010,749,98
    5352,5051,6110,749,98
    5856,4955,6010,749,98
    6059,4958,6010,749,98
    6362,5161,6210,749,98
    6665,5128,1210,749,98
    7069,4968,6010,749,98
    7573,9973,1010,749,98
    7777,0976,2012,7511,99
    8383,0182,1212,7511,99
    8989,1888,2913,9713,21
    10099,9999,1115,5414,78
    110110,01109,1215,5414,78
    120119,99119,1017,7817,02

    Как определить стандарт и резьбу фитинга РВД

    Для правильного заказафитинганеобходимо верно указывать размер резьбы. Для определения резьбы на фитинге штангенциркулем измеряется диаметр (внутренний, если это гайка и соответственно наружный, если это штуцер).

    Как определить стандарт фитинга?

    Для определения стандарта фитинга надо внимательно изучить его структуру:

    1. Накидная или обжатая гайка

    Чаще всего с накидными гайками встречаются стандарты DK, DKOL, DKOS, ORFS, DKI.

    Чаще всего с обжатыми гайками встречаются стандарты BSP, JIC, JIS Komatsu, JIS Toyota, BSP Flat.

    Но, ввиду сложности изготовления, либо конструктивных особенностях гидравлического узла, на котором установлен фитинг можно встретить исключения.

    2. Конус ниппеля

    Наружные конуса:

    Полусфера, посадочный конус под ответный штуцер 37° (разновидность 24° и 60°) — DK;
    24° с уплотнительным кольцом на кончике ниппеля — DKOLDKOS;
    0° плоский торец ниппеля — ORFSBSP Flat;
    60° — BSP — данный стандарт не предусматривает уплотнительное кольцо, но в очень редких случаях его можно встретить.


    Внутренние (обратные) конуса:

    74° — JICDKI;
    60° — JIS KomatsuJIS Toyota — как правило, эти стандарты идут с дублирующей (двойной гайкой). Штуцера с наружной резьбой соответственно имеют обратные параметры фитингов с гайками.

    3. Резьба

    Метрическая резьба — DKDKOLDKOSDKIJIS Komatsu, в очень редких случаях метрическую резьбу можно встретить на стандарте ORFS;
    Дюймовая трубная цилиндрическая резьба — BSPBSP FlatJIS Toyota;
    Дюймовая резьба UN/UNF — JICORFS;
    Дюймовая трубная коническая резьба — штуцера NPTF.

    Как определить резьбу фитинга

    4. Размер под ключ

    Зная размер под ключ можно предположить параметр резьбы фитинга, но обращаем Ваше внимание, что этот размер у разных производителей может отличаться.

    Общая информация по фитингам

    Разнообразие стандартов фитингов для изготовления РВД обусловлено конструктивными особенностями гидравлических узлов, а так же разработками этих узлов в различных странах. Но это не означает, что зная страну происхождения техники и оборудования, можно однозначно сказать какой стандарт фитингов используется на РВД, так как многие заводы производители могут использовать в гидравлической схеме узлы изготовленные за пределами своей страны. Таким образом, на одном РВД с разных сторон можно встретить различные стандарты.

    DK— Российский стандарт, фитинги DK (так же у поставщиков можно встретить аббревиатуры DK-L, DK-S, DKM) имеют сферу (яблоко) под ответный штуцер с углами уплотнения 37°, разновидности 24° и 60° и метрическую резьбу. Фитинги DK разработаны в СССР в 50-х годах 20-го века как альтернатива зарубежным фитингам и проектировались с учетом металлообрабатывающего оборудования, технологий и квалификации машиностроительных рабочих того времени. Фитинг DK отвечает требованиям ГОСТ 42705-81.

    Метрическая резьба с углом профиля в 60° отвечает требованиям на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.

    Фитинги DK в силу особенностей конструкции имеют пониженные параметры по давлению и динамическим нагрузкам, меньший ресурс и проблемы совместимости фитингов и ответных деталей разных производителей (разные радиусы сфер и разные углы ответного конуса) и, как следствие, ограничения в применяемости. Во многих случаях существует полностью совместимый фитинг-прототип DKO.

    DKO— Немецкий стандарт. Фитинги DKO, DIN 2353, посадочный конус (конус уплотнения) 24 градуса, на кончике ниппеля уплотнительное кольцо. Как правило, накидные гайки, метрическая резьба DIN 3865.

    Фитинги стандарта DKO делятся на 2 типа DKOL (легкая серия) и DKOS (тяжелая серия), отличаются диаметром посадочного конуса (диаметр трубки). У фитингов с гайками в типе DKOS диаметр трубки меньше, чем в типе DKOL.

    BSP— Английский стандарт (British Standart Pipe). Фитинги BSP, ISO 228-1, конус уплотнения 60°. Некоторые фитинги BSP могут иметь резиновое кольцо, расположенное в начале конуса, но в основной массе фитингов этого стандарта его не бывает.

    JIC— Американский стандарт (Joint Industries Council). Фитинги JIC представляют собой соединения с дюймовой американской резьбой и обратным конусом уплотнения 74 градуса, выполненные в соответствии со стандартами SAE J514 или ISO 8434-2. Соединение JIC разработано в США в 50-е годы и использовалось для соединений труб отбортовкой.

    Подсоединение этих фитингов к шлангам или трубам часто называют также соединением JIC74°, имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы с углом профиля в 60° отвечает требованиям SAE J475 и ISO 725.

    ORFS— Американский стандарт (O’ Ring Face Seal). Фитинги ORFS разработаны специально для резьбовых трубных соединений высоких давлений и часто используется, например, на строительных машинах. Арматура ORFS высоко устойчива к вибрациям и импульсам давления.

    Фитинги ORFS имеют торцевое уплотнение, уплотнение производится кольцом круглого сечения, которое вставлено в торцевую канавку фитинга штуцера ORFS с наружной резьбой.

    Соединение ORFS отвечает требованиям SAE J1453 и ISO 8434-3 и имеет американские резьбы ряда UNF/UN.

    Фланцы SF— Фланцевые фитинги SFL и SFS отвечают требованиям SAE J518, ISO/DIS 6161-1 или -2 для фланцев 3000 и 6000 psi, DIN ISO 12151-3, серия L и серия S для фланцев 3000 и 6000 psi, DIN 20078 часть 10 форма R и часть 12 форма S, DIN 20066 для основных размеров фитингов.

    Фланцевые фитинги изначально был разработан для подсоединения к гидравлическим насосам. В зависимости конструкции машины соединение производится либо при помощи полуфланца, либо фланца с четырьмя отверстиями. Фитинги фланцы были разработаны в США, позднее подразделение на ступени давления 3000, 6000 было перенято во всем мире.

    Компания Caterpillar разработала специальную серию фитингов на повышенное давление — CAT-фланцы. Этот тип фланца предназначен для давления 9000 psi, единственное отличие от фланца 6000 psi увеличенная высота (толщина) тарелки. Японский производитель «Komatsu» тоже предлагает на рынке собственный тип фланцев.

    BANJO— Фитинги BANJO (кольцевые ниппели) представляет из себя поворотное соединение. В сборе состоит из корпуса, пустотелого болта с отверстиями и уплотнительных колец. Может быть выполнено с метрической или дюймовой резьбой. Поворот должен осуществляться только до затяжки болта.

    NPTF— Гидравлический фитинг штуцер NPTF производится с учетом норм ANSI/ASME B1.20.1. Посадочный конус 60°.

    Штуцер NPTF имеет коническую резьбу с конусностью 1:16 (угол конуса 3°34’48"), соответствует ГОСТ 6111-52 — резьба коническая дюймовая с углом профиля 60°.

    DKI— Российский стандарт, Фитинги DKI представляют собой соединения с метрической резьбой и обратным конусом уплотнения 74°.

    Метрическая резьба с углом профиля в 60° отвечает требованиям на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.

    JIS— Японский стандарт (Japanese Industrial Standard), Фитинги JIS представляют собой соединения с обратным конусом уплотнения 60°. Фитинги JIS встречаются двух типов JIS Komatsu и JIS Toyota.

    JIS Komatsu или JIS Metric имеют метрическую резьбу.
    JIS Toyota или JIS BSP имеют дюймовую трубную резьбу.

    Для производства РВД вам так же могут пригодиться муфты.

    Назад

    Фитинги для РВД. Определение типа. Справочник – стандарты.

    Фитинги для рукавов высокого давления - неотъемлемая часть гидравлической системы. Они устанавливаются на концы всех гибких трубопроводов для присоединения, разветвления и поворота. Существуют различные российские и зарубежные стандарты (DIN, SAE, ГОСТ, и т. д.), соответствие которым, гарантирует совместимость фитингов, и их взаимозаменяемость.

    Обычно фитинг можно идентифицировать по внешнему виду, уплотнительной поверхности/типу уплотнения или по типу/форме резьбы. Идентификация по внешнему виду не требует пояснений. Однако идентификация по механизму уплотнения и по резьбе требует более подробного разъяснения.

    Возможно, Вам так-же будет интересно: Как определить резьбу на фитинге?

    Определение типа резьбы:
    Резьбовой калибр

    Используя резьбовой калибр, Вы можете определить количество ниток резьбы на дюйм. Приставьте калибр к резьбе, посмотрите на резьбу против света – это поможет Вам выполнить более точное измерение.



    Измерение штангенциркулем

    Для измерения диаметра резьбы используйте штангенциркуль с нониусом (по наружной резьбе измеряют наружный диаметр, и внутренний диаметр по внутренней резьбе).



    По типу резьбы фитинги делятся на три типа:
    • Метрическая резьба (DIN/ГОСТ) — европейский стандарт резьбы.: DKO, DKI, DKM, DK-Flat, DKL и DKS, DKFM и DKFG, DKWC, JIS-Komatsu, NTK.
    • Трубная дюймовая резьба (BSP) — английский стандарт резьбы.: BSP, BSPT, BSP-Flat, BSP (O-ring), NPTF, NPSM, JIS-Toyota.
    • Дюймовая резьба (SAE) — американский стандарт резьбы: JIC, ORFS, SAE.

    Для более быстрой идентификации фитингов по виду резьбы мы предлагаем вам краткий справочник наиболее распространенных типов:



    DKO Очень лёгкая серия (LL)
    Фитинг с наружной резьбой с конусом 60° подходит только к фитингам с внутренней резьбой конусом 60°. Фитинг с наружной резьбой имеет угол уплотнения посадочного места) 60° и прямую метрическую резьбу. Фитинг с внутренней резьбой имеет посадочный конус 60°, и прямую метрическую резьбу.
    DN Резьба Диаметр А, мм Диаметр В, мм
    20 М30х1.5 30.0 27.5
    25 М38х1. 5 38.0 36.5
    32 М45х1.5 45.0 43.5
    40 М52х1.5 52.0 50.5
    50 М65х2 65.0 63.0

    DKO 24° серия Лёгкая (DKOL) и Тяжёлая (DKOS) с уплотнительным кольцом

    Фитинг с наружной резьбой имеет угол уплотнения 24° и прямую метрическую резьбу. Фитинг с внутренней резьбой – выпуклый конус 24 с уплотнительным кольцом и поворотной гайкой с прямой метрической резьбой.

    DKO серия Лёгкая (DKOL) и Тяжёлая (DKOS) без уплотнительного кольцa

    Фитинг с наружной резьбой и конусом 60° подходит только к универсальным фитингам с внутренней резьбой и конусом 60° и 24°. Фитинг с наружной резьбой имеет угол уплотнения (посадочного места) 60° и прямую метрическую резьбу. Фитинг с внутренней резьбой – посадочное место 60° и 24°, прямая метрическая резьба.
    Специф.

    Диам.

    трубы

    Резьба Диаметр А, мм Диаметр В, мм Диаметр С, мм Диаметр D, мм
    DKOL 6,00 M12X1.5 10,5 12,0 5,5 6,2
    DKOS 6,00 M14X1.5 12,5 14,0 5,5 6,2
    DKOL 8,00 M14x1.5 12,5 14,0 7,5 8,2
    DKOS 8,00 M16x1. 5 14,5 16,0 7,5 8,2
    DKOL 10,00 M16x1.5 14,5 16,0 9,7 10,2
    DKOS 10,00 M18x1.5 16,5 18,0 9,7 10,2
    DKOL 12,00 M18x1.5 16,5 18,0 11,7 12,2
    DKOS 12,00 M20x1.5 18,5 20,0 11,7 12,2
    DKOS 14,00 M22x1.5 20,5 22,0 13,5 14,2
    DKOL 15,00 M22x1.5 20,5 22,0 14,7 15,2
    DKOS 16,00 M24x1. 5 22,5 24,0 15,5 16,2
    DKOL 18,00 M26x1.5 24,5 26,0 17,7 18,2
    DKOS 20,00 M30x2 27,9 30,0 19,5 20,2
    DKOL 22,00 М30х2 27,9 30,0 21,7 22,2
    DKOS 25,00 М36х2 33,9 36,0 24,5 25,2
    DKOL 28,00 М36х2 33,9 36,0 27,7 28,2
    DKOS 30,00 М42х2 39,9 42,0 29,5 30,2
    DKOL 35,00 М45х2 42,9 45,0 34,5 35,3
    DKOS 38,00 М52х2 49,9 52,0 37,5 38,3
    DKOL 42,00 М52х2 49,9 52,0 41,5 42,3

    Фитинги DK (DKL)

    DK - Фитинги Российского стандарта. Соединение отвечает требованиям ГОСТ 42705-81. Фитинги DK имеют метрическую резьбу от М14х1,5 до М52х2 и универсальную сферу под ответный штуцер с углами уплотнения 24°, 37° и 60°


    DN Резьба Диаметр А, мм Диаметр В, мм
    06 M10X1 10,0 9,0
    06 M12X1.5 12,0 10,5
    08 M14X1.5 14,0 12,5
    08 M16X1.5 16,0 14,5
    10 M18X1.5 18,0 16,5
    10 M20X1.5 20,0 18,5
    12 M22X1.5 22,0 20,5
    12 M24X1.5 24,0 22,5
    16 M27X1.5 27,0 25,5
    16 M27X2 27,0 2,0
    20 M30X1.5 30,0 28,5
    20 M30X2 30,0 28,0
    20 M36X2 36,0 34,0
    25 M39X2 39,0 37,0
    25 M42X2 42,0 40,0
    32 M45X2 45,0 43,0
    38 M52X2 52,0 50,0
    50 M64X2 64,0 62,0

    Фитинги DKI (74°)

    Фитинги российского стандарта DKI внешне похожи на фитинги стандарта JIC, ISO 8434-2 (DIN J514), данное соединение использовалось для соединений труб отбортовкой. Э и  фитинги можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с наружной резьбой. Подсоединение этих фитингов к шлангам или трубам часто называют также соединением DKI 74°. Фитинг DKI изготавливаются с метрической резьбой.
    DN Резьба Диаметр А, мм Диаметр В, мм
    6 M10x1 10,0 9,0
    6 М12х1,5 12,0 10,5
    8 М14х1,5 14,0 12,5
    8 М16х1,5 15,0 14,5
    10 М18х1,5 18,0 16,5
    10 М20х1,5 20,0 18,5
    12 М22х1,5 22,0 20,5
    12 М24х1,5 24,0 22,5
    16 М27х1,5 27,0 25,5
    16 М27х2 27,0 25,5
    20 М30х1,5 30,0 28,5
    20 М33х2 33,0 31,0
    20 М36х2 36,0 34,0
    25 М39х2 39,0 37,0
    32 М45х2 45,0 43,0
    32 М52х2 52,0 50,0

    Британский стандарт (BSP)

    В фитингах с резьбой BSP (также известной как нарезка Витворта) уплотнение происходит за счет контакта профиля резьбы или сочетания уплотнительного конуса и уплотнительного кольца. Угол уплотнительных поверхностей равен 60° для обеих форм. Существуют две популярные формы резьбы - Параллельная - British Standard Pipe Parallel (BSPP) и Коническая - British Standard Pipe Tapered (BSPT).

    BSP «Металл-металл» без уплотнительного кольца:

    BSP O-ring «Металл-металл» c  кольцом:

    DN Резьба Диаметр А, мм Диаметр В, мм
    05 1/8-28 8,6 9,7
    06 1/4-19 11,5 13,2
    10 3/8-19 14,9 16,7
    12 1/2-14 18,6 20,9
    16 5/8-14 20,6 22,9
    20 3/4-14 24,1 26,4
    25 1''-11 30,3 33,2
    32 1.1/4-11 38,9 41,9
    38 1.1/2-11 44,9 47,8
    50 2-11 56,7 59,6

    BSPT







    Уплотнение в фитингах BSPT происходит по резьбе. Следует отличать их от фитингов с наружной резьбой NPTF. Угол резьбы BSPT равен 55, а у NPTF 60 градусов.


    DN Резьба Диаметр В, мм
    05 1/8-28 9,7
    06 1/4-19 13,2
    10 3/8-19 16,7
    12 1/2-14 21,0
    20 3/4-14 26,4
    25 1''-11 33,3
    32 1.1/4-11 41,9
    38 1.1/2-11 47,8
    50 2-11 59,6

    BSP Flat Seal

    У этих фитингов параллельная резьба BSP, но поверхность уплотнения плоская. Уплотнение происходит, когда композитный уплотнитель прижимается к плоской поверхности.
    DN Резьба Диаметр А, мм
    04 1/8-28 8,6
    06 1/4-19 11,5
    10 3/8-19 14,9
    12 1/2-14 18,6
    16 5/8-14 20,6
    20 3/4-14 24,1
    25 1''-11 30,3

    Резьба NPTF Dryseal

    В этих фитингах уплотнение происходит по резьбе, конусная резьба деформируется и формируется уплотнение. Угол профиля резьбы равен 30°, что создает вогнутое посадочное место 60°. Эти фитинги чаще встречаются на технике американского происхождения. Фитинги с наружной резьбой NPTF совместимы с фитингами с внутренней резьбой NPTF, NPSF и NPSM. Не следует путать фитинги NPTF с фитингами с наружной резьбой BSP. Угол резьбы BSPT равен 55, а у NPTF 60 градусов
    DN Резьба Диаметр А, мм Диаметр В, мм
    05 1/8-27 8,7 10,2
    06 1/4-18 11,9 13,6
    10 3/8-18 15,9 17,1
    12 1/2-14 19,1 21,2
    20 3/4-14 24,6 26,6
    25 1-11,5 31,0 33,2
    32 1.1/4-11,5 39,7 42,0
    38 1.1/2-11,5 45,2 48,1
    50 2-11,5 57,2 60,1

    SAE JIC 37°

    Эти фитинги часто называют просто JIC. Они имеют раструб (обратный конус) с углом 37°, уплотнение происходит по принципу «металл-металл», прямая резьба UNF. Оригинальная проектная спецификация этих фитингов была разработана Обществом автомобильных инженеров (SAE). Эти фитинги стали самыми распространенными в Европе фитингами американского стандарта.
    DN Резьба Диаметр А, мм Диаметр В, мм
    06 3/8-24 8.6 9.5
    06 7/16-20 10.0 11.1
    08 1/2-20 11.6 12.7
    10 9/16-18 13.0 14.3
    12 3/4-16 17.6 19.1
    16 7/8-14 20.5 22.2
    20 1.1/16-12 24.6 27.0
    25 1.3/16-12 28.3 30.1
    25 1.5/16-12 31.3 33.3
    32 1.5/8-12 39.2 41.3
    38 1.7/8-12 45.6 47.6
    50 2.1/2-12 61.5 63.5

    SAE с раструбом (обратным конусом) 45°

    Угол раструба обычно используется в названии фитингов с уплотнением «металл-металл». Фитинги с внутренней резьбой имеют обратный уплотнительный конус с углом 90°, этот угол создается уплотнительными поверхностями под 45°. Фитинги с наружной резьбой SAE с раструбом 45° подходят только к фитингам с внутренней резьбой SAE с раструбом 45° или к фитингам с двойным седлом JIC 37°/SAE 45°.
    DN Резьба Диаметр А, мм Диаметр В, мм
    06 7/16-20 9,9 11,1
    08 1/2-20 11,5 12,7
    10 5/8-18 14,3 15,9
    12 3/4-16 17,5 19,1
    16 7/8-14 20,6 22,2
    20 1.1/16-14 25,0 27,0

    SAE с уплотнительным кольцом (ввёртного типа)

    Эти фитинги имеют прямую наружную резьбу, уплотнительную поверхность и уплотнительное кольцо. Они совместимы только с фитингами с внутренней резьбой со специальной конфигурацией типа, которая обычно используются в присоединительных портах гидроагрегатов. Уплотнение происходит между уплотнительным кольцом и уплотнительной поверхностью двух фитингов.
    DN Резьба Диаметр А, мм
    04 5/16-24 7,9
    05 3/8-24 9,5
    06 7/16-20 11,1
    08 1/2-20 12,7
    10 9/16-18 14,3
    12 3/4-16 19,1
    16 7/8-14 22,2
    20 1.1/16-12 27,0
    22 1.3/16-12 30,1
    25 1.5/16-12 33,3
    32 1.5/8-12 41,3
    38 1.7/8-12 47,6
    50 2.1/2-12 63,5

    ORFS

    Фитинги ORFS становятся самыми популярными фитингами международного стандарта среди производителей техники благодаря высокому уровню уплотнения и хорошей вибростойкости. Механизм уплотнения –уплотнительное кольцо. Фитинги с внутренней резьбой имеют плоские торцевые уплотнительные поверхности и поворотные гайки с прямой резьбой UNF. Фитинги с наружной резьбой имеют уплотнительное кольцо в канавке.

    Преимущество этих фитингов состоит в том, что они позволяют встраивать шланги в сборе в пространства/отрезки фиксированной длины, без необходимости перемещать другие компоненты системы, благодаря плоским поверхностям фитингов с наружной и внутренней резьбой – шланг в сборе можно просто вставить на место.


    DN Резьба Диаметр А, мм Диаметр В, мм
    06 9/16-18 13,0 14,2
    10 11/16-16 15,9 17,5
    12 13/16-16 19,1 20,6
    16 1-14 23,8 25,4
    20 1.3/16-12 28,2 30,1
    25 1.7/16-12 34,2 36,5
    32 1.11/16-12 40,5 42,9
    38 2-12 48,8 50,8

    Японские фитинги – JIS

    Фитинги JIS (японский промышленный стандарт) можно встретить в большей части японского оборудования. В них используется уплотнительное седло 30° и метрическая резьба или резьба BSPP. Следует отличать фитинги JIS от фитингов BSP и JIC. Механизм уплотнения - 30° поверхности уплотнения «метал-металл».


    DN: JIS Komatsu Резьба Диаметр А, мм Диаметр В, мм
    06 M12x1.5 12,0 10,5
    06 M14x1.5 14,0 12,5
    06 M16x1.5 16,0 14,5
    08 M16x1.5 16,0 14,5
    10 M14x1.5 14,0 12,5
    10 M16x1.5 16,0 14,5
    10 M18x1.5 18,0 16,5
    12 M18x1.5 18,0 16,5
    12 M20X1.5 20,0 18,5
    12 M22X1.5 22,0 20,5
    12 M24X1.5 24,0 22,5
    16 M24X1.5 24,0 22,5
    16 M27X1.5 27,0 25,5
    20 M30X1.5 30,0 28,5
    20 M33X1.5 33,0 31,5
    25 M33X1.5 33,0 31,5
    32 M36X1.5 36,0 34,5
    38 M42X1.5 42,0 40,5
    DN: JIS Резьба Диаметр A, мм Диаметр В, мм
    06 M 14x1.5 12,5 14,0
    10 M18x1.5 16,5 18,0
    12 M22x1.5 20,5 22,0
    16 M27x2 25,0 27,0
    20 M27x2 25,0 27,0
    25 M33x2 31,0 33,0
    32 M42x2 40,0 42,0
    38 M50x2 48,0 50,0
    50 M60x2 58,0 60,0
    DN: JIS Toyota Резьба Диаметр А, мм Диаметр В, мм
    04 1/8-28 8,6 9,7
    06 1/4-19 11,5 13,2
    10 3/8-19 14,9 16,7
    12 1/2-14 18,6 20,9
    16 3/4-14 24,1 26,4
    25 1"-11 30,3 33,2
    32 1.1/4-11 38,9 41,9
    38 1.1/2-11 44,9 47,8
    50 2-11 56,7 59,6



    Возможно, Вам так-же будет интересно: Как определить резьбу на фитинге?

    Обозначения и стандарты на дюймовые и трубные резьбы

    НаименованиеРоссийский стандарт

    Зарубежные стандарты

    Российское обозначениеЗарубежное обозначениеПараметры резьбы
    Угол профиляKонусность (2 tg φ)Условный проходЧисло ниток на 1"
    Трубная цилиндрическая резьбаГОСТ 6357–81

     ISO R228 (между­народный)

    DIN 259 (Европа)

    BS 2779 (Велико­британия)

    JIS B 0202 (Япония)



    G 1/2" G 1/2"
    1/2" BSP
    PF 1/2" (Япония)
    R 1/2" Tr (Велико- британия)
     55° –1/8" 28
    1/4"19
    3/8"
    1/2"14
    3/4"
    1"11
    1 1/4"
    1 1/2"
    2"
    2 1/2"
    3"
    3 1/2"
    4"
    5"
    6"
    Трубная коническая резьбаГОСТ 6211–81

    ISO R7 (между­народный)

    DIN 2999 (Европа)

    BS 21 (Велико­британия)

    JIS B 0203 (Япония)



     R 1/2" (наружная)
    Rc 1/2" (внутренняя коническая)
    Rp 1/2" (внутренняя цилин­дри-ческая1))
     R 1/2"
    1/2" BSPT
    PT 1/2" (Япония)
     55°1:16 1/8" 28
    1/4" 19
    3/8"
    1/2"14
    3/4"
    1"11
    1 1/4"
    1 1/2"
    2"
    2 1/2"
    3"
    3 1/2"
    4"
    5"
    6"
    Kоническая дюймовая резьба с углом профиля 60°ГОСТ 6111–52 ANSI B1.20.1 (США)К 1/2"1/2" NPT 60°1:16 1/16"27
    1/8"18
    1/4"
    3/8"14
    1/2"
    3/4"11,5
    1"
    1 1/4"
    1 1/2"
    3"
    Унифицированная цилиндрическая дюймовая резьба с крупным шагомANSI B1.20.1 (США) 1/2" UNC 60°—  1/4"20
    5/16"18
    3/8"16
    7/16" 14
    1/2" 13
    9/16"12
    5/8" 11
    3/4" 10
    7/8" 9
    1/2" 8
    Унифицированная цилиндрическая дюймовая резьба с мелким шагом ANSI B1.20.1 (США) —1/2" UNC 60° —1/4" 28
    5/16"24
    3/8"
    7/16"20
    1/2"
    9/16"18
    5/8"
    3/4"16
    7/8"14
    1"12

    1) Согласно ГОСТ 6211-81 допускается внутреннюю резьбу муфты выполнять цилиндрической по ГОСТ 6357-81.

    Стандарты резьбы ПЭТ-бутылок. Компания «ЭКОПЛАСТТАРА»

    Cтандарты резьбы ПЭТ-бутылок.

    С момента освоения технологии производства ПЭТ-бутылок сформировалась группа стандартов резьбы ПЭТ-бутылок.



    • BPF (British Plastic Federation) и PCO (Plastic Closures Only) – два стандарта для различных напитков, таких как минеральная и газированная вода, пиво.

    Стандарт BPF больше распространен в северной и восточной частях Европы, а также в странах бывшего СССР. Стандарт – PCO , созданный в США, последнее время заполняет рынок стран Европы и бывшего СССР . Его преимуществом перед BPF является более легкий вес. Очень важное свойство обоих – способность удерживать газы, поэтому в таких бутылках хранятся различные газированные напитки.

    • Bericap – стандарт получивший свое название от одноименной компании, которая запатентовала данный дизайн. ПЭТ-бутылки данного стандарта используются, в основном, в пищевом производстве. Например: стандарт Bericap 38 получил большое распространение в нашей стране для розлива молочных продуктов и соков.
    • Oil– стандарт, соответствующий бутылкам, в которые разливается подсолнечное масло, либо другое растительное масло. По названию можно догадаться о назначении – английское слово «oil» переводится как «масло».
    • «38» – бутылки этого стандарта используются, как правило, под молочную продукцию и соки.



    Схемы остальных конфигураций преформ представлены в таблице:



    В борьбе за экономию основное внимание производителей преформ уделяется сокращению веса резьбовой части преформы. Поэтому, на рынке появились облегченные преформы с укороченной резьбой PCO 1810 и PCO 1881.

    Ниже на рисунке показано различие в размерах и весе преформ , а следовательно и в стоимости ПЭТ-бутылок.



    Например: при стоимости 1грамма преформы равной 15,6 коп. (данные на август 2018 года),

    экономия при использовании облегченной резьбы PCO1881 составляет примерно 20 копеек на каждой бутылке

    Нитки и системы резьб - Rust Magazine

    Нитки Acme легче нарезать и могут выдерживать высокие нагрузки. Очень точная резьба Acme часто используется в качестве «поступательной» резьбы для таких приложений, как ходовые винты в токарных, фрезерных станках, резьбонарезных станках и другом прецизионном оборудовании. Компания Proto несколько лет назад перешла с V-образной резьбы на трапецеидальную на некоторых своих съемниках шестерен, чтобы добиться большей прочности.

    Для некоторых специальных применений, где требуется грубая, но мелкая резьба, доступна американская национальная короткая резьба Acme.Термин «заглушка» означает более мелкую резьбу, чем обычная. Существует также 60-градусная резьба V-образной формы для таких применений, как трубы, где резьба нормальной глубины серьезно ослабила бы тонкую стенку.

    Другой вариант резьбы Acme Thread - это червячная резьба, которая имеет угол 29 градусов, но нарезана глубже и предназначена для использования с червячными передачами.

    Резьба Buttress имеет квадратную или почти квадратную упорную поверхность и скошена с обратной стороны.Они могут выдерживать большие нагрузки, но только в одном направлении. Я видел резьбу контрфорса с поднутренными упорными поверхностями, используемую на тисках сверлильного станка. Выточка плотно захватывает половину гайки, но при ослаблении ее можно быстро вынуть из гайки.

    Трубная резьба обычно выполняет две функции: они скрепляют фитинги вместе, а также герметично закрывают от давления жидкости. Сужение диаметра резьбы на 3/4 дюйма на фут позволяет легко получить герметичные соединения. Прямая трубная резьба используется в таких устройствах, как электрические лампы, где уплотнение не требуется.Трубная резьба, ранее известная как резьба Бриггса, используемая в Америке, является конической трубной резьбой американского национального стандарта. Британия использует британскую стандартную трубную резьбу, имеющую форму резьбы Уитворта. Британская трубная резьба отличается, и ее не следует заменять на трубную резьбу американского стандарта. Фитинги по британскому стандарту часто можно приобрести в крупных магазинах в Америке.

    Некоторые трубные резьбы имеют очень крутой конус, поэтому стыки разъединяются всего за несколько оборотов.Бурильные трубы для скважин часто имеют этот тип резьбы, и я также видел галифе с прерывистой крутой конической резьбой. Прерывистая резьба имеет продольные участки резьбы, удаленные как на охватываемой, так и на внутренней части, поэтому части могут скользить вместе и затягиваться с частичным оборотом. Относящиеся стволы винтовок и ружей часто имеют оборванную резьбу.

    Гайки и болты стандартов резьбы | Александр Роуселл | Supplyframe

    Вы когда-нибудь задумывались, почему ваши винты такие, какие они есть? Что на самом деле означает 4–40? Почему во всем мире используются разные винты? Не было бы проще, если бы мы все использовали одни и те же винты для всего?

    Инженеры всего мира пытались согласовать стандарт для крепежных винтов с середины XIX века, причем лидерами были США, Великобритания, Франция и Германия.Возможно, вы уже заметили проблему - Франция и Германия строго метрические, тогда как Великобритания и США используют имперскую систему. Итак, нам нужны два разных стандарта и способы преобразования между ними.

    Токарно-винторезный станок середины 18 века

    По оценкам, винты и крепежные детали появились примерно с 300 г. до н.э., а возможно, и намного раньше. Крепежные детали обычно были довольно большими и использовались для таких задач, как подъем ведер с водой из источника воды. Лишь в середине 18 века технологическая инновация позволила гораздо более жестко контролировать создание резьбы - винтовой привод на токарном станке.Это позволяет головке токарного станка перемещаться на определенную величину за каждый оборот патрона, создавая ровную, регулярную резьбу. Без этого нововведения винты не могли быть уменьшены до такой степени, как сегодня!

    Даже с инновацией винтового привода требовались более жесткие допуски и взаимная совместимость. Долгий и медленный путь к организации по стандартизации, такой как Международная организация по стандартизации (ISO) или Deutsches Institut für Normungor (DIN), начался в конце 19 века, почти через 150 лет после разработки винтовой передачи.

    Очевидно, что за это время будет разработано множество расходящихся стандартов и практик, и каждая страна хотела иметь свой собственный стиль застежек. В 1898 году на конференции в Цюрихе промышленные державы Западной Европы собрались вместе, чтобы попытаться выработать стандарт для крепежных изделий. Потребность во взаимозаменяемости была широко признана, и Соединенные Штаты ранее разработали свой стандарт, основанный на патенте Уильяма Селлерса. Крепеж продавцов стал де-факто стандартом в американском производстве, но в каждой стране Европы были свои винты и стандарты.Стало ясно, что решение необходимо. Цюрихский конгресс лег в основу сегодняшних размеров метрической резьбы стандарта ISO. Исправить это было непросто - Франция и Япония, среди других стран, настаивали на использовании своих собственных модифицированных версий стандарта.

    Первый стандарт для United Thread System (UTS)

    Международные стандарты начали применяться только в конце 1940-х годов, когда последствия Второй мировой войны пошли на убыль. ISO был создан в 1947 году, а в 1949 году была разработана Американская объединенная система резьбы (UTS) для стандартизации британских размеров резьбы.Угадайте, что такое стандарт ISO №1? Стандартная температура, 20 ° по Цельсию, для измерения геометрии таких вещей, как застежки!

    Определения для винтовой резьбы UTS и ISO. Отличается только высота тона.

    Продолжались попытки найти способы взаимодействия двух систем, но по мере того, как метрическая система становилась все более и более распространенной и становилось ясно, что США были последним оплотом имперской системы, усилия были перенесены на то, чтобы сделать метрические потоки наиболее актуальными. факто мировой стандарт.

    Итак, что означает 4–40? Я часто использую 4–40 винтов, так как считаю, что они легко доступны и идеального размера для стоек для печатных плат.Мы идем в кроличью нору! Цифра 4 означает стандартный размер UTS номер 4, основной диаметр которого составляет 0,112 дюйма или 2,8448 мм. Все еще со мной? 40 означает 40 ниток на дюйм, что соответствует размеру шага 0,025 дюйма или 0,635 мм.

    Мне все еще кажется ужасный беспорядок. Что такое крепежный винт M4? Диаметр 4 мм, шаг 0,5 мм. Если вы посмотрите бок о бок таблицы метрической и британской стандартной резьбы, что ж, я позволю вам выбрать, что кажется более разумным.

    Единый стандарт резьбы - Производствоorg

    Унифицированный стандарт резьбы ( UTS ) определяет стандартную форму и серию резьбы, а также допуски, допуски и обозначения для резьбовых соединений, обычно используемых в США и Канаде. Он имеет тот же профиль 60 °, что и метрическая резьба ISO, используемая в остальном мире, но характерные размеры каждой резьбы UTS (внешний диаметр и шаг) были выбраны в виде доли дюйма, а не круглого миллиметра. UTS в настоящее время контролируется ASME / ANSI в США.

    Истоки

    См. Раздел «История стандартизации» статьи с резьбой.

    Основной профиль

    Основной профиль всех резьб UTS такой же, как и у всех метрических резьбовых соединений ISO. Только обычно используемые значения для D maj и P различаются между двумя стандартами.

    Каждая резьба в этой серии характеризуется своим большим диаметром D maj и шагом P .Нитки UTS состоят из симметричной V-образной резьбы. В плоскости оси резьбы боковые стороны V расположены под углом 60 ° друг к другу. Наружные 0,125 и самые внутренние 0,25 высоты H V-образной формы отрезаны от профиля.

    Шаг P - это расстояние между вершинами резьбы. Для резьбы UTS, которая является однозаходной, она равна шагу - осевому расстоянию, на которое винт продвигается при вращении на 360 °. Потоки UTS обычно не используют параметр pitch; вместо этого используется параметр, известный как резьба на дюйм (TPI), который является обратной величиной шага.

    Связь между высотой H и шагом P находится с помощью следующего уравнения: [1]

    На внешней (наружной) резьбе (например, на болте) большой диаметр D maj и вспомогательный диаметр D min определяют максимальные размеры резьбы. Это означает, что внешняя резьба должна заканчиваться плоско на D maj , но может быть закруглена ниже малого диаметра D min .И наоборот, для внутренней (внутренней) резьбы (например, в гайке) наибольший и малый диаметры составляют минимальных размеров , поэтому профиль резьбы должен заканчиваться плоско на D min , но может быть закруглен сверх D. май .

    Малый диаметр D мин и эффективный делительный диаметр D p выводятся из большого диаметра и шага как

    Обозначение

    Стандартное обозначение резьбы UTS - это число, обозначающее номинальный (большой) диаметр резьбы, за которым следует шаг, измеренный в резьбах на дюйм.Для диаметров менее дюйма диаметр указывается целым числом, определенным в стандарте, для всех остальных диаметров указывается число в дюймах.

    За этой парой номеров могут следовать буквы UNC, UNF или UNEF, если комбинация диаметра и шага относится к серии «грубый», «тонкий» или «сверхтонкий», а также может сопровождаться классом допуска.

    Пример: 6-32 UNC 2B (основной диаметр: 0,1380 дюйма, шаг: 32 tpi)

    Предпочтительные размеры [2]
    Главный диаметр [дюймы (мм)] Число ниток на дюйм Метчик размер сверла
    Крупный (UNC) мелкое (UNF) Экстра штраф (UNEF) Грубый штраф Экстра мелкий
    # 0 = 0.0600 (1.5240) 80 3/64 дюйма
    # 1 = 0,0730 (1,8542) 64 72 # 53 # 53
    # 2 = 0,0860 (2,1844) 56 64 # 50 # 50
    # 3 = 0,0990 (2,5146) 48 56 # 47 # 45
    # 4 = 0.1120 (2,8448) 40 48 # 43 # 42
    # 5 = 0,1250 (3,1750) 40 44 # 38 # 37
    # 6 = 0,1380 (3,5052) 32 40 # 36 # 33
    # 8 = 0,1640 (4,1656) 32 36 # 29 # 29
    # 10 = 0.1900 (4,8260) 24 32 # 25 # 21
    # 12 = 0,2160 (5,4864) 24 28 32 # 16 # 14
    1 4 (6,3500) 20 28 32 # 7 # 3
    5 16 (7,9375) 18 24 32 F I
    3 8 (9.5250) 16 24 32 5/16 дюйма Q
    7 16 (11,1125) 14 20 28 U 25/64 дюйма
    1 2 (12,7000) 13 20 28 27/64 в 29/64 в
    9 16 (14.2875) 12 18 24 31/64 в 33/64 дюйма
    5 8 (15,8750) 11 18 24 17/32 дюйма 37/64 в
    3 4 (19.0500) 10 16 20 21/32 дюйма 16/11 дюйма
    7 8 (22.2250) 9 14 20 49/64 дюйма 13/16 дюйма
    1 (25.4000) 8 14 * 20 7/8 дюйма 59/64 дюйма

    * 1-12 ранее был широко распространенным стандартом, но 1-14 является текущим стандартом UNF. [ необходима ссылка ]

    Следующая формула используется для вычисления большого диаметра пронумерованного винта, большего или равного 0: Большой диаметр = Винт № × 0.013 ″ + 0,060 ″. Например, число 10 рассчитывается как: # 10 × 0,013 ″ + 0,060 ″ = 0,190 ″ большой диаметр.

    Серия унифицированных миниатюрных резьбовых винтов определена в стандарте ANSI B1.10 для крепежных деталей диаметром от 0,3 до 1,4 мм (от 0,0118 до 0,0551 дюйма). Эти размеры предназначены для часов, инструментов и миниатюрных механизмов и взаимозаменяемы с резьбой, изготовленной в соответствии со стандартом ISO 68. [3] Эти размеры винтов обозначены несколькими нулями, , то есть # 000. Формула для чисел меньшего размера, чем размер № 0, задается следующим образом: Большой диаметр = 0.060 ″ - Размер нуля × 0,013 ″, причем нулевой размер представляет собой количество нулей после первого. Таким образом, винт № 00 имеет диаметр 0,047 дюйма, № 000 - диаметр 0,034 дюйма и т. Д. [требуется ссылка ]

    Номерная серия крепежных винтов когда-то включала больше нечетных чисел и поднялась до №16 или более. Усилия по стандартизации в конце 19-го и начале 20-го века значительно сократили диапазон размеров. Теперь реже можно увидеть крепежные винты больше, чем №14, или нечетные числа размеров, отличные от №1, №3 и №5.Хотя винты №14 и №16 все еще доступны, они не так распространены, как размеры от №0 до №12. [ необходима ссылка ]

    Иногда используются «особые» комбинации диаметра и шага (UNS), например, большой диаметр 0,619 дюйма (15,7 мм) с 20 витками резьбы на дюйм. Резьба UNS редко используется для болтов, а скорее для гаек, резьбовых отверстий и наружных диаметров с резьбой. Благодаря этому краны UNS легко доступны. [4] [5] Большинство резьб UNS имеют больше резьбы на дюйм, чем соответствующие стандарты UNF или UNEF, поэтому они часто являются самой прочной из имеющихся резьб. [6] Из-за этого они часто используются в приложениях, где встречаются высокие нагрузки, таких как шпиндели станков [7] или автомобильные шпиндели. [8]

    Измерение

    Система контроля резьбы винта включает список характеристик резьбы винта, которые должны быть проверены, чтобы установить размерную приемлемость резьбы винта на резьбовом изделии, и калибр (-ы), который должен использоваться при проверке этих характеристик.

    В настоящее время эту контрольную ЕТС контролирует:

    • ASME / ANSI B1.2-1983 Измерители и калибры для унифицированной дюймовой винтовой резьбы
    • ASME / ANSI B1.3M-1992 Системы измерения резьбы винта Допустимые размеры дюймовая метрическая резьба винта

    Эти стандарты обеспечивают основные характеристики и размеры калибров, используемых на унифицированной дюймовой резьбе (UN, UNR, UNJ) на изделиях с внешней и внутренней резьбой. Он также включает технические характеристики и размеры для резьбовых манометров и измерительного оборудования. Также описывается основное назначение и использование каждого датчика.Он также устанавливает критерии приемлемости резьбы винта при использовании измерительной системы.

    Классы допуска

    Система классификации существует для простоты изготовления и взаимозаменяемости готовых изделий с резьбой. Большинство (но, конечно, не все) резьбовых элементов изготавливаются в соответствии со стандартом классификации, называемым серией унифицированных стандартов винтовой резьбы. Эта система аналогична установкам, используемым для собранных деталей.

    Классы 1A, 2A, 3A относятся к наружной резьбе; Классы 1B, 2B, 3B применяются к внутренней резьбе.

    Класс 1 резьбы - это свободно прилегающая резьба, предназначенная для облегчения сборки или использования в грязной среде.

    Нитки класса 2 являются наиболее распространенными. Они разработаны для максимального увеличения прочности с учетом возможностей типичного механического цеха и работы станка.

    Резьба класса 3 используется для более точных допусков.

    Класс резьбы относится к допустимому диапазону делительного диаметра для любой данной резьбы. Делительный диаметр обозначен как Dp на рисунке, показанном выше. Есть несколько методов, которые используются для измерения среднего диаметра. Компоненты концентратора , http://i.b5z.net/i/u/1080235/f/parts_kit_cat_8-08/Hub_Components.pdf, получено 29 августа 2009 г.

    Библиография

    • Ryffel, Henry H., et al. (eds) (1988), Machinery's Handbook (23-е изд.), Нью-Йорк: Industrial Press, ISBN 978-0-8311-1200-4.
    • Шваллер, Энтони Э. (2004), Total Automotive Technology (4-е изд.), Cengage Learning, ISBN 9781401824761, http://books.google.com/?id=tpzOoC_G4HAC.

    Внешние ссылки

    Эта информация первоначально была получена с http://en.wikipedia.org/wiki/Unified_Thread_Standard
    в среду, 19 октября 2011 г., 19:21 EDT
    Теперь редактируется и поддерживается ManufacturingET.org

    Стандарты резьбы

    Стандарты резьбы

    Стандарты резьбы

    Ссылка на резьбу

    Стандарты резьбы
    При соединении двух резьбовых устройств вместе существует ряд факторов, наиболее важными из которых являются размер, стандарт резьбы и пол.Также имеет значение состав материала - алюминий, латунь, медь, пластик, железо, оцинковка и т. Д. В противопожарных системах соединительные устройства в основном состоят из алюминия или латуни. Пластик не является обычным явлением, но его можно использовать выборочно. Следует избегать оцинковки и железа из-за фактора коррозии. Обычно медь не используется в системах пожаротушения.
    Обсуждая темы, вы встретите множество типов или систем. Вообще говоря, NPSH используется в Канаде для меньших шлангов (1 "и 1½") с NST (NH), используемым в США.В лесном хозяйстве обычно используются быстроразъемные фитинги с NPSH или четверть оборота. В таблицах ниже представлены характеристики различных стандартов резьбы.


    РЕЗЬБА

    НАЗВАНИЕ СИСТЕМЫ

    СПОСОБ УПЛОТНЕНИЯ

    СОВМЕСТИМОСТЬ РЕЗЬБЫ

    NPT

    Трубная резьба по стандарту American Standard (Коническая трубная резьба National)

    Резьбовое уплотнение или
    Шайба уплотнительная *

    Наружная резьба NPT - Внутренняя резьба NPT, NPTF, NPSM *, NPSH *
    Внутренняя NPT - Наружная NPT, NPTF

    NPSH

    Прямая труба американского стандарта для шланговых соединений (Прямой шланг National Pipe)

    Шайба уплотнительная

    Наружный NPSH - Женский NPSH, NPSM
    Внутренний NPSH - Наружный NPSH, NPT, NPTF, NPSM

    NH или NST

    Резьба муфты для пожарного рукава американского стандарта (резьба национального стандарта также известна как резьба национального стандарта)

    Шайба уплотнительная

    Мужской NH (NST) - Женский NH (NST)
    Женский NH (NST) - Мужской NH (NST)
    Не совместим с другими системами.Шаг резьбы и диаметр огневой резьбы могут варьироваться в зависимости от местных и муниципальных норм.

    GHT

    Резьба садового шланга

    Шайба уплотнительная

    Наружная GHT - Внутренняя GHT
    Женский GHT - Мужской GHT
    Несовместимо с другими системами.

    NPTF

    Резьба с сухим уплотнением для топливной трубы, стандартная по американскому стандарту (коническая труба, американская стандартная)

    Резьбовое уплотнение или
    Шайба уплотнительная *

    Наружная резьба NPTF - Внутренняя резьба NPTF, NPT, NPSM *, NPSH *
    Внутренняя NPTF - Наружная NPTF, NPT

    IPS

    Железная труба с прямой резьбой

    Шайба уплотнительная

    Общее название для прямой трубной резьбы (NPSH)

    IPT

    Железная трубная резьба

    Общее название для всей трубной резьбы
    Требуется дополнительная информация.

    TIPT

    Стальная коническая трубная резьба

    Уплотнение резьбы

    Общее название конической трубной резьбы (NPT)

    CHT

    C hemical H ose T hread
    (также известная как резьба для шланга усилителя).То же, что и резьба для шланга 1 дюйм национального стандарта (NH) или стандартная американская резьба для пожарного шланга (NST)

    Шайба
    Уплотнение

    Наружная резьба 1 дюйм NH (NST) с 1 дюймовой внутренней резьбой NH (NST)
    1 дюйм, шт. NH (NST) с 1 "шт., Шт. NH (NST)
    Резьба 1 "используется как на шланге ¾", так и на шланге 1 ".
    Не совместим с другими системами

    BSPP

    Параллельный трубопровод британского стандарта

    Шайба уплотнительная

    Наружный BSPP - Внутренний BSPP
    Внутренний BSPP - Наружный BSPP
    Внутренний BSPP - Наружный BSPTr
    M-BSPP не совместим / w F-BSPTr

    BSPTr

    Коническая труба Британского стандарта

    Резьбовое уплотнение или
    Шайба уплотнительная *

    Наружная резьба BSPTr - Внутренняя часть BSPTr, BSPP *
    Внутренний BSPTr - Наружный BSPTr
    F-BSPTr не совместим / w M-BSPP

    Можно встретить множество других стандартов резьбы.В США более крупные города или отдельные муниципалитеты могут использовать уникальные стандарты для муниципальных служб водоснабжения и пожаротушения. Примерами являются Тема Пожарного департамента Нью-Йорка и Тема Пожарного управления Чикаго. Одна из причин использования этой уникальной резьбы может заключаться в сокращении случаев кражи шлангов и принадлежностей.
    В Канаде также есть уникальные темы - часто по провинциям. Вы можете столкнуться с CSA, BCT, QST, NFLD, NSST, WCT и т. Д. Если вам нужно быть совместимым с местной пожарной службой, вы должны определить, что они используют и что вам нужно будет прикрепить к их оборудованию.

    ОБЫЧНАЯ РЕЗЬБА

    Национальный
    Стандарт
    Нить
    NH / NST

    Прямой
    Железная труба

    NPSH / IPT

    Стандартный
    Труба
    Нить
    NPT / TIPT

    Британский
    Стандарт
    Трубная резьба
    БСП

    Размер

    ODM

    TPI

    ODM

    TPI

    ODM

    TPI

    ODM

    TPI

    ¾ "

    1.375

    8

    1.035

    14

    1.050

    14

    1 "

    1,375

    8

    1,295

    11.5

    1,315

    11,5

    1,309

    11

    1½ "

    1.990

    9

    1.878

    11,5

    1.900

    11,5

    2 "

    2.515

    8

    2.352

    11,5

    2,375

    11,5

    1.882

    11

    2½ "

    3,068

    7,5

    2,841

    8

    2.875

    8

    3 "

    3,623

    6

    3,470

    8

    3.500

    8

    2,960

    11

    3½ "

    4.243

    6

    3.970

    8

    4.000

    8

    4,125

    3

    4 "

    5,010

    4

    4,470

    8

    4.500

    8

    4,625

    3

    4½ "

    5.760

    4

    4,970

    8

    5.000

    8

    5.125

    3

    5 дюймов

    6.260

    4

    5.563

    8

    5.625

    3

    6 дюймов

    7.025

    4

    6.625

    8

    6,625

    3

    Примечание:
    Фитинги для бытовых садовых шлангов имеют размер ¾ "GHT с ODM 1,0625" x 11½ TPI

    Источник: https://rawhidefirehose.com/wp-content/uploads/2016/01/Thread-Cross-Reference.docx

    Веб-сайт для посещения: https: // rawhidefirehose.com

    Автор текста: указан в исходном документе указанного текста

    Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро. Добросовестное использование - это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование - это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей.Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом. (источник: http://en.wikipedia.org/wiki/Fair_use)

    Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая является чисто информативной и по этой причине не может ни в коем случае заменять совет врача или квалифицированного лица, имеющего законную профессию.

    Стандарты резьбы

    Тексты являются собственностью соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться среди студентов, преподавателей и пользователей Интернета, их тексты будут использоваться только в иллюстративных образовательных и научных целях.

    Вся информация на нашем сайте предназначена для некоммерческих образовательных целей

    Стандарты резьбы

    Создание стандартов потоков в CATIA V5 с использованием файла XML

    Чтобы упростить процесс проектирования САПР, часто бывает проще создать библиотеку часто используемых стандартных деталей.Тот же принцип может быть применен к широко используемым стандартам, и одним из наиболее часто используемых стандартов является стандарт резьбы. Художник может не согласиться и сказать, что чаще всего используется чертежный стандарт, но я полагаю, что это должен решать пользователь.

    Создание стандарта потоков в CATIA V5 может оказаться непростой задачей. Это в первую очередь предоставляется администратору САПР для создания и внедрения, но единственному пользователю, который является администратором CATIA, кроме них самих.В более старых версиях CATIA простого текстового файла было бы достаточно, однако в более новых версиях V5 (я знаю по R22 +) эти текстовые файлы больше не распознаются. Это означает, что необходимо сгенерировать XML-файл. Если у вас уже есть обширный список стандартов в формате ТЕКСТ, вы можете просто использовать утилиту преобразования. Из самого приложения CATIA V5:

    1) Просто выберите Инструменты> Утилита

    2) В окне утилиты выберите MigrateThreadStandardToXML

    3) Добавьте файл (ы) в текстовом формате для преобразования в XML

    Но если вы создаете новый стандарт с нуля, просто просмотрите видео ниже, чтобы увидеть, как это делается.

    ПРИМЕЧАНИЕ. Вам потребуется запустить CATIA V5 в режиме ADMIN. Если вы хотите узнать, как это сделать, оставьте комментарий ниже.

    Easy Thread Terminology Guide to 36 Essentials [2018]

    Хорошее понимание терминологии резьбы важно для любого специалиста по ЧПУ или станочника. Обсуждения - важная часть нашей работы, и поэтому они идут вместе с территорией. К счастью, терминов не так много, и их нетрудно понять.

    Это простой справочник по терминологии резьбовых соединений.

    Стандарты резьбы и семейства

    Точные характеристики любой резьбы определяются Стандартами резьбы. Смысл этих стандартов - взаимозаменяемость. Вы хотите иметь возможность покупать готовые застежки для определенной резьбы или быть уверенным в том, что, когда две детали, предназначенные для соединения друг с другом, изготовлены двумя производителями, они действительно подойдут.

    Существует ряд Стандартов потоков, и знакомство с названиями общих из них является частью терминологии потоков.Вот лишь некоторые из них, которые поддерживает наш калькулятор резьбы G-Wizard:

    Семейства потоков, поддерживаемые G-Wizard Thread Calculator

    Семейство потоков

    Стандартный

    Размеры

    Единый национальный: UN, UNC, UNF, UNEF, UNS ANSI / ASME B1.1-2003 371GW Калькулятор резьбы позволяет настраивать диаметр и TPI
    ISO Метрическая M, грубая и тонкая ASME B1.13-2005 437 Калькулятор резьбы

    GW позволяет настраивать диаметр и TPI

    Премиум семейств нитей, добавленных калькулятором нитей G-Wizard
    UNM - Размер резьбы миниатюрных размеров для часового искусства и аналогичных применений ASME B1.10 14
    UN STI - Вставки с резьбой, такие как Helicoil. Размеры UNC и UNF. ASME B18.29.1-2010 43
    ISO STI - Вставки с резьбой, такие как Helicoil.Грубые и мелкие размеры. ASME B1.13M-2005 44
    Pg (Panzergewinde) Резьба для кабелепровода DIN 40430 10
    UNJ - Резьба для авиакосмической промышленности. UNJC, UNJF и UNJEF, размеры SAE AS8879-D 82Plus Комбинации нестандартного диаметра и TPI
    Метрическая MJ - резьба для аэрокосмической промышленности. Б1.21М-1997 157Plus Пользовательские комбинации диаметра и шага
    Британский стандарт Уитворт (BSW) Британский стандарт Уитворта (BSW) 19Plus Комбинации нестандартного диаметра и TPI
    Британский стандарт Whitworth Fine (BSF) Британский стандарт Уитворта (BSW) 16Plus Комбинации нестандартного диаметра и TPI
    Британская ассоциация (BA) BS 98: 2008 17

    Прямая и коническая резьба

    Два основных типа резьбы - прямая и коническая.Прямая резьба параллельна оси. Другими словами, спираль нити проходит по цилиндру. При использовании конической резьбы спираль проходит по поверхности конуса.

    Коническая резьба

    обычно используется для труб и водопроводов различного типа, где конус помогает обеспечить плотное уплотнение.

    Внешняя и внутренняя резьба

    Наружная резьба - это резьба для болта, а Внутренняя резьба - это резьба на гайке, которая идет на болт. У них будут разные размеры, чтобы обеспечить люфт, который снижает трение и допускает производственные ошибки в пределах допусков.

    Ручка

    Нитки могут быть правосторонними или левосторонними. Другими словами, спираль может перемещаться по часовой стрелке или против часовой стрелки.

    Большинство резьб ориентировано на то, что резьбовой элемент, скажем, болт, если смотреть с точки оси на вершине болта, удаляется от наблюдателя при повороте по часовой стрелке. Это называется правой резьбой.

    Противоположное направление - левая резьба.

    Обычно левосторонняя резьба применяется в случаях, когда вращение детали приводит к ослаблению нормальной правой резьбы, а не к затяжке.Другой пример - стяжная муфта, в которой резьбовые крепежные детали на обоих концах должны соединяться.

    Также можно использовать левую резьбу по соображениям безопасности, чтобы соединение с правой резьбой никогда не ввинчивалось в левую резьбу.

    Форма или резьба

    Терминология резьбы формы или резьбы относится к геометрии или форме «зубцов» резьбы. Обычно резьба бывает треугольной, квадратной или трапециевидной. Наконечники также могут иметь плоские или закругленные кромки.

    Грубая и тонкая резьба

    Многие семейства резьбы определяют как грубую, так и тонкую резьбу. Грубая резьба имеет больший шаг или меньше резьбы на единицу длины. Тонкая резьба имеет меньший шаг или большее количество витков на единицу длины. Думайте об этом как о крупной и мелкой наждачной бумаге.

    Грубый или точный - это исключительно вопрос высоты тона, а не качества. Грубая резьба более устойчива к отслаиванию, потому что она содержит больше материала. Грубую резьбу также можно установить быстрее, поскольку для перемещения на заданное расстояние требуется меньшее количество оборотов.

    С другой стороны, тонкая резьба прочнее, потому что она имеет большую площадь напряжения для данного диаметра. Они с меньшей вероятностью будут раскачиваться, потому что их угол наклона спирали меньше. Кроме того, тонкая резьба обеспечивает более тонкую регулировку и обеспечивает отличный предварительный натяг при меньшем моменте затяжки.

    Предпочтительные размеры по сравнению со специальной или нестандартной резьбой

    У семейств потоков

    есть предпочтительные размеры, которые определены как часть их стандарта. Эти размеры определяют диаметр, шаг, а иногда и элементы резьбы.

    Стандарты часто также допускают размеры, не упомянутые в предпочтительных списках. Это специальные или нестандартные размеры.

    Многопоточность

    Многозаходная резьба имеет несколько спиралей, которые работают параллельно друг с другом на одном цилиндре.

    Резьба Single Start имеет только одну спираль. Двойной старт имеет две спирали, идущие параллельно друг другу.

    Диаметр

    Диаметр - это большая часть того, что входит в определение конкретной резьбы.

    Номинальный размер

    Обычно это большой диаметр или самая большая часть внешней резьбы.

    Большой диаметр

    Это наибольший диаметр для внешней резьбы и наименьший диаметр для внутренней резьбы.

    Малый диаметр

    Малый диаметр измеряет диаметр «корня», который является самой внутренней частью (ближайшей к оси на внешней стороне, ближайшей к внешнему диаметру детали на внутренней резьбе) резьбы.

    Диаметр шага (также называемый эффективным диаметром)

    Шаг диаметра примерно посередине между Большим и Меньшим диаметрами.Это несколько абстрактное обозначение, потому что нет визуально очевидной характеристики, соответствующей диаметру шага, но если шаг диаметра внешней и внутренней резьбы точно совпадает, между ними не будет люфта. Следовательно, это важная часть терминологии потоков.

    Диаметр шага - это предпочтительный диаметр для измерения при проверке резьбы, и одним из наиболее распространенных методов является измерение по проводам.

    Поверхность поля

    Поверхность шага - это воображаемый цилиндр, ось которого совпадает с осью резьбы, а диаметр которого равен диаметру шага резьбы.

    Шаг

    Шаг - это расстояние от точки до точки от одной резьбы до другой на большом диаметре.

    Свинец

    Свинец тесно связан с Питчем. Фактически, для одного начального потока они идентичны.

    TPI

    Метрическая резьба обычно указывается Pitch. Имперские потоки часто используют обратную величину, которая может быть Threads Per Inch или TPI.

    Пашина, гребень и корень

    Гребень нити - кончик сверху.Корень - это низ нити. Боковые стороны - это прямые стороны, соединяющие гребень и основание

    .

    Определение резьбы

    Каждый стандарт резьбы имеет определенную номенклатуру, которая используется для идентификации резьбы. Эта номенклатура называется определением резьбы.

    Например, «1 / 4-20 UNC-2B» относится к грубой резьбе UN, номинальный размер 1/4 дюйма, 20 TPI и класс посадки 2B.

    Продолжительность помолвки

    У

    потоков есть рекомендуемая длительность взаимодействия для их идеализированного поведения.Длина зацепления - это расстояние, на которое внутренняя и внешняя резьбы зацепляются друг с другом.

    Классы посадки или классы допуска

    Многие семейства резьбы определяют более одного класса посадки или класса допуска. Эти классы посадки говорят о том, насколько точно резьба должна быть обработана и насколько плотно они будут соответствовать друг другу.

    Ось

    Ось - это воображаемая центральная линия, по которой закручивается спираль резьбы.

    Глубина резьбы

    Глубина резьбы - это разница между малым и большим диаметром

    Угол резьбы

    На этом графике из G-Wizard Thread Calculator показан угол резьбы 60 градусов:

    Механическое преимущество

    Mechanical Advantage - усиление силы.Нити создают механическое преимущество, потому что их зубья действуют как клинья. Чем меньше шаг резьбы, тем больше механическое преимущество.

    Присоединяйтесь к более чем 100 000 ЧПУ! Получайте наши последние сообщения в блоге бесплатно раз в неделю прямо на ваш почтовый ящик. Кроме того, мы предоставим вам доступ к некоторым отличным справочным материалам по ЧПУ, включая:

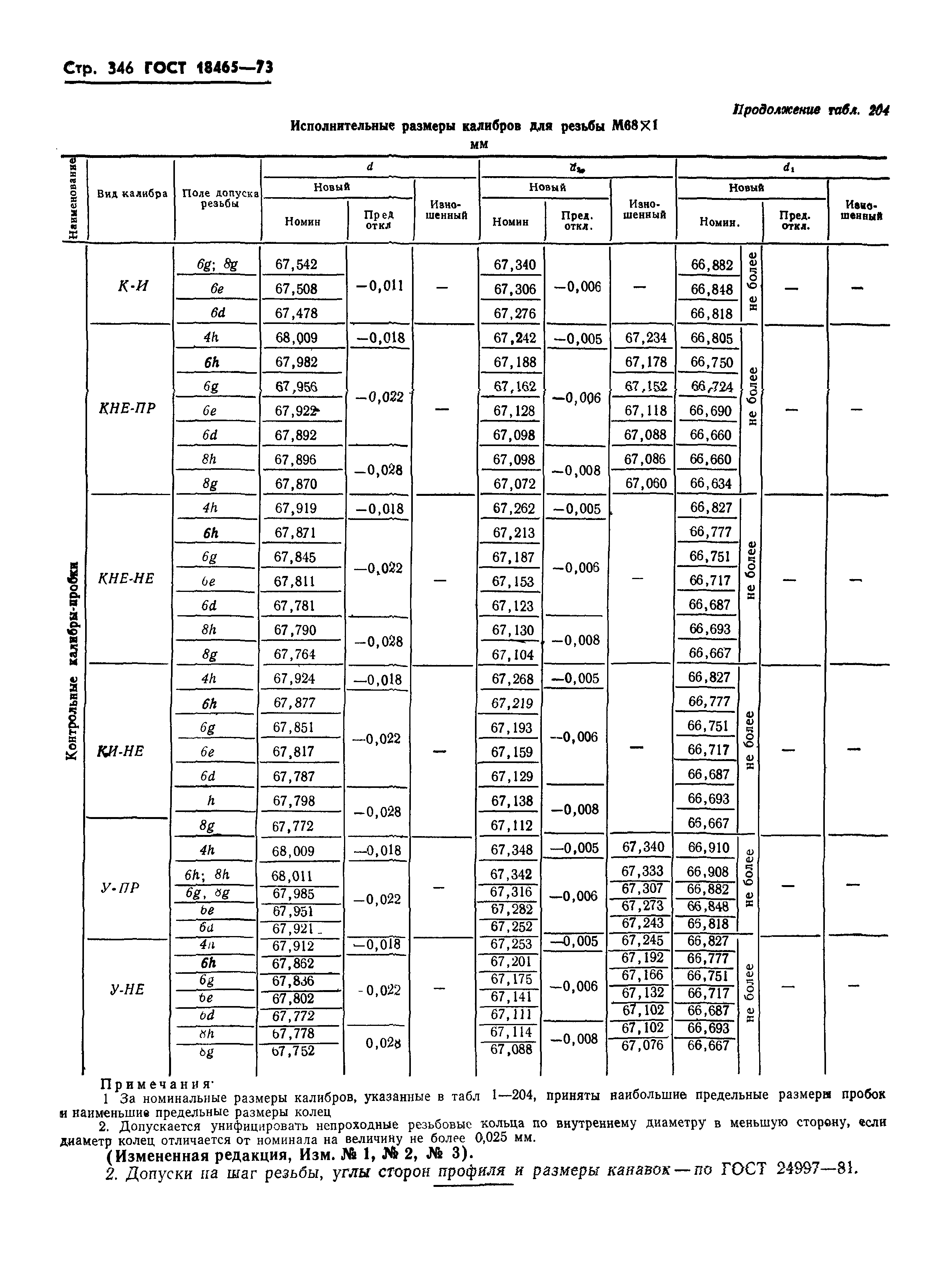

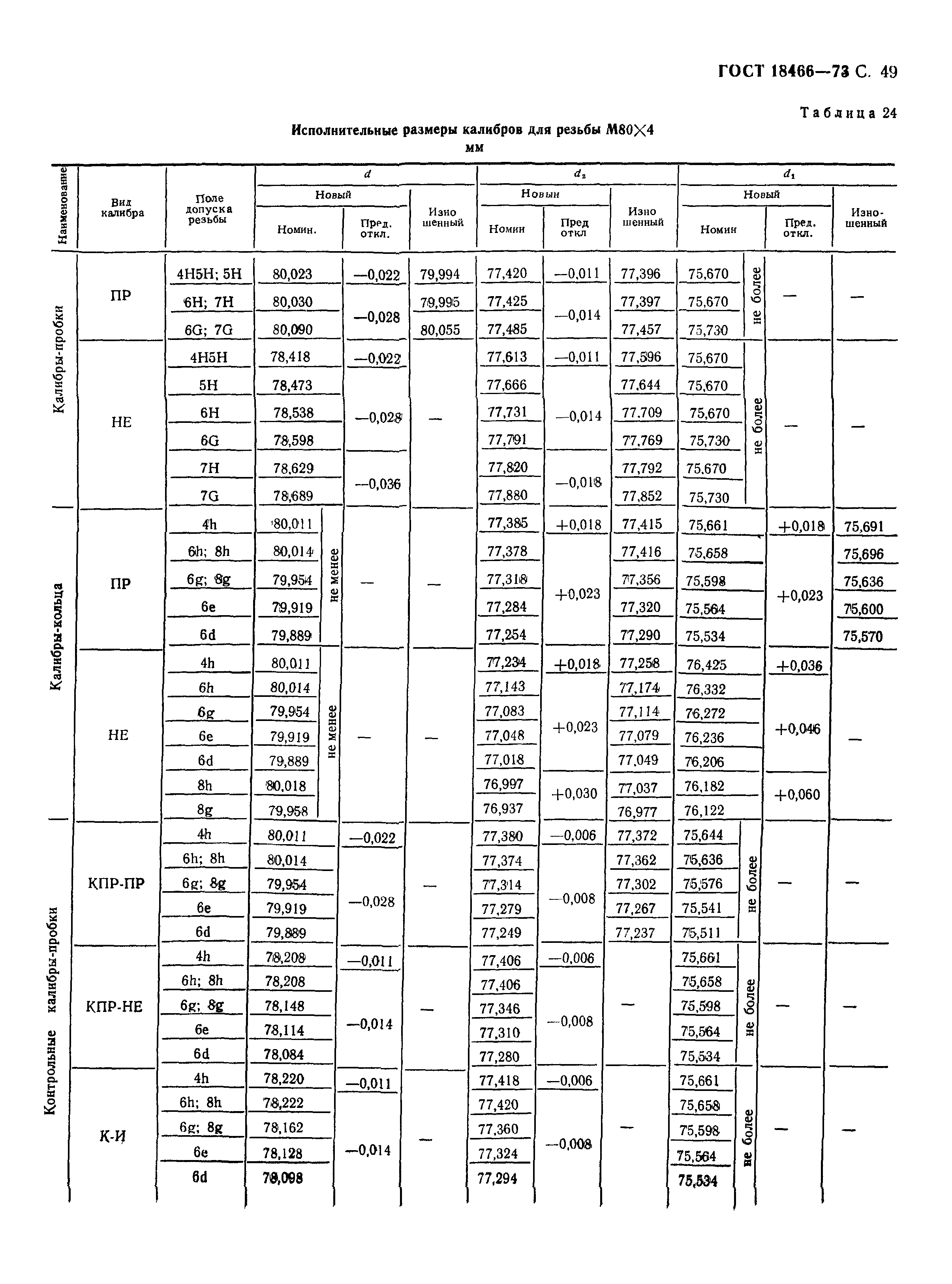

    Стандарты резьбы и курс проверки

    Резьба Acme Форма резьбы трапециевидной формы, модифицированная по сравнению с квадратной резьбой, для упрощения изготовления и корректировки с учетом износа.Нить Acme используется для передачи мощности и движения.
    надбавка Допустимая разница в размерах. На резьбовой части припуск - это определенный зазор или натяг между резьбой.
    наковальни Неподвижная губка, на которую ставится измеряемый объект.На резьбовом манометре наковальни представляют собой сегменты цилиндров с резьбой, которые были отшлифованы в соответствии с требованиями.
    артиллерия Оружие, стреляющее боеприпасами на большие расстояния. Артиллерия использует при изготовлении контрфорсные нити.
    переплет Крепить плотно.Непроходной калибр должен сработать за один или два оборота.
    болт Цилиндрический крепежный элемент с внешней резьбой, с головкой на одном конце и тупым концом с резьбой на другом. Болты предназначены для установки в отверстия без резьбы для соединения деталей и собираются с помощью гайки.
    стопорная резьба Форма резьбы с асимметричным гребнем, имеющая одну прямую и одну угловую сторону.Контрольная резьба используется, когда винт должен выдерживать большое давление.
    центров Устройство в токарном станке или токарном центре, которое поддерживает конец цилиндрической заготовки напротив шпинделя. Когда объект находится между центрами токарного станка, он удерживается между шпинделем и центром задней бабки.
    чипы Ненужный кусок металла, удаленный из заготовки.Стружка - это побочный продукт обработки.
    класс посадки Система, определяющая степень натяжения или ослабления резьбы. Класс посадки используется в унифицированных спецификациях резьбы.
    вогнутый Изогнутая внутрь форма. Сегмент полной формы представляет собой прямоугольный блок с вогнутой резьбой.
    ролики конические и клиновидные Деталь индикаторного резьбового калибра, который измеряет средний диаметр. Vee измеряет боковые стороны гребня, а конус - противоположные боковые стороны корня.
    гребень Вершина или козырек. На резьбе гребень - это высшая точка, где встречаются две стороны.
    глубина Измерение углубления или рельефа сверху вниз. Для резьбы глубина - это расстояние между основанием и гребнем.
    циферблатный индикатор Измерительный прибор с точкой контакта, прикрепленной к шпинделю, и шестернями, которые перемещают указатель на циферблате.У индикаторов резьбы есть циферблатный индикатор, который показывает, попадает ли резьба в допустимый диапазон допуска.
    двухзаходная резьба Резьба, состоящая из двух выступов, намотанных вокруг цилиндра. У двухзаходного резьбового крепежа шаг в два раза больше его шага.
    пьяные темы Ошибка заправки нити, при которой вершина нити или ниток неровная.Пьяные нити можно обнаружить при визуальном осмотре.
    внешняя резьба Тип резьбы, которая закручивается по спирали вокруг внешней поверхности цилиндрического компонента, например болтов и винтов. Наружная резьба обозначается буквой A в унифицированных спецификациях резьбы и строчной буквой в метрических спецификациях резьбы.
    наружная резьба Тип резьбы, которая закручивается по спирали вокруг внешней поверхности цилиндрического компонента, например болтов и винтов.Наружная резьба обозначается буквой A в унифицированных спецификациях резьбы и строчной буквой в метрических спецификациях резьбы.
    длина застежки Единая спецификация резьбы, указывающая длину застежки. Обычно длина застежки измеряется от нижней части головы до кончика застежки.
    крепеж Устройство, удерживающее два или более объекта вместе.Обычные крепежные детали включают винты и болты.
    фитинги Элемент оборудования, используемый для усиления и закрепления веревок. Фитинги используют трубную резьбу.
    фланг Сторона А. На резьбе бок соединяет корень и гребень.
    сегменты полной формы Прямоугольный блок индикаторного резьбового калибра, имеющий вогнутую сторону с резьбой.Сегменты полной формы используются для измерения функционального диаметра.
    функциональный диаметр Наименьший или наибольший делительный диаметр, который подходит для винта или гайки, включая все отклонения формы, такие как шаг, угол резьбы, конусность и округлость. Система 21 требует, чтобы наибольший пример функционального диаметра детали соответствовал ее сопрягаемой детали.
    функциональный диаметр Наименьший или наибольший делительный диаметр, который подходит для винта или гайки, включая все отклонения формы, такие как шаг, угол резьбы, конусность и округлость.Система 21 требует, чтобы наибольший пример функционального диаметра детали соответствовал ее сопрягаемой детали.
    датчик Устройство, определяющее, находится ли элемент детали в пределах указанного предела или допуска. Большинство манометров не предоставляют фактическое значение измерения.
    контрольно-измерительные приборы Устройство установленного стандартного размера, используемое для физического осмотра деталей.Их также называют приборами типа "годен / непроходен".
    идти калибр Датчик, в который должна легко входить хорошая деталь. Экспериментальный прибор быстро проверяет характеристики детали, не предоставляя значения измерения.
    годные / непроходные манометры Датчик, используемый для определения того, проходит ли элемент детали проверку или нет.При измерении с помощью манометров «годен / непроходен» не делается никаких усилий для определения точной степени погрешности.
    проверка без пробега Использование датчика для определения того, проходит ли элемент детали проверку или нет. При замере по принципу «годен / не годен» не делается никаких усилий для определения точной степени погрешности.
    ID Внутренний диаметр.Измерение внутренней поверхности отверстия. Внутренний диаметр составляет всю длину отверстия.
    Уголок включенный Угол между двумя определенными элементами. На резьбе включенный угол - это угол, образованный двумя смежными боковыми сторонами.
    указатели резьбы Регулируемый калибр резьбы со шкалой или цифровым индикатором, показывающим, где результат измерения попадает в диапазон допуска.Индикаторные резьбовые калибры показывают не только делительный диаметр и рабочий диаметр, но и отклонения при нарезании резьбы вдоль калибра.
    внутренний диаметр ID. Измерение внутренней поверхности отверстия. Внутренний диаметр составляет всю длину отверстия.
    контрольно-измерительный прибор Измерительное устройство, используемое инспектором для проверки или отбраковки готовых деталей.Контрольный манометр установлен на более высокий стандарт, чем рабочий манометр.
    внутренняя резьба Тип резьбы, которая закручивается по спирали внутри отверстия. Внутренняя резьба обозначается буквой B в унифицированных спецификациях резьбы и заглавной буквой в метрических спецификациях резьбы.
    внутренняя резьба Тип резьбы, которая закручивается по спирали внутри отверстия.Гайка - это один из примеров внутренней резьбы. Внутренняя резьба обозначается буквой B в унифицированных спецификациях резьбы и заглавной буквой в метрических спецификациях резьбы.

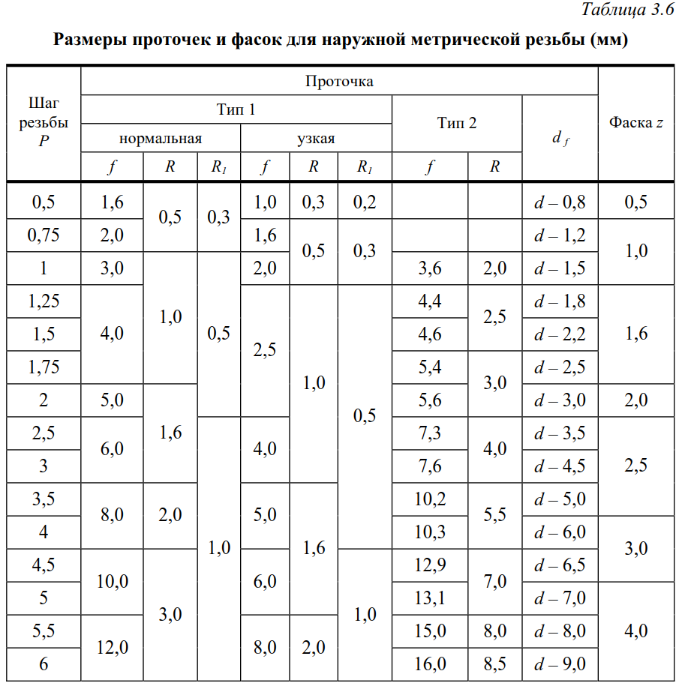

    Метрическая резьба ISO Резьба, соответствующая стандарту измерения в миллиметрах.
    Метрическая резьба ISO Резьба, соответствующая стандарту измерения в миллиметрах.Стандарты метрической резьбы ISO были установлены Международной организацией по стандартизации (ISO), которая разрабатывает стандарты, правила и руководства, призванные гарантировать соответствие продуктов, процессов и услуг своим целям.
    домкраты Инструмент, используемый для подъема больших или тяжелых предметов. Джек обычно используют нити Acme.
    станок токарный Станок, используемый для создания цилиндрических деталей.Токарный станок удерживает цилиндрическую заготовку на одном или обоих концах, в то время как одноточечный режущий инструмент постепенно проходит по поверхности вращающейся части.
    свинец Расстояние, которое проходит цилиндр за один оборот. Для резьбы шаг - это расстояние, на которое резьбовая часть продвигается за один оборот резьбы.
    винты ходовые Длинное резьбовое устройство, которое контролирует точное движение компонентов станка.Ходовые винты имеют квадратную или контрольную резьбу.
    лист Отдельный сегмент измерителя шага винта, который используется для проверки резьбы. Каждый лист измерителя шага винта нарезан на зубья, соответствующие определенному шагу резьбы.
    длинный провод Ошибка резьбы, когда шаг шире, чем должен быть.Длинный след можно обнаружить при визуальном осмотре.
    правило машиниста Простой измерительный прибор, состоящий из длинной тонкой металлической полосы с нанесенной шкалой единиц измерения, используемый опытным оператором станка. Правило машиниста бывает разных размеров и форм и может быть жестким или гибким.
    увеличительное стекло Линза, удерживаемая перед глазом для увеличения объекта для зрителя.Увеличительные стекла можно использовать при визуальном осмотре.
    большой диаметр Наибольший диаметр детали. На резьбе наибольший диаметр - это диаметр от вершины до вершины внешней резьбы или от впадины до впадины внутренней резьбы.
    ответная часть Объект, для которого изготовлена ​​заготовка.Гайки и болты - ответные части.
    максимальный предел материала Наибольшее количество материала, которое может иметь объект и все еще пройти проверку. Система 21 требует, чтобы резьба функционировала в максимальных пределах материала.
    металлические правила Простой измерительный прибор, состоящий из длинной тонкой металлической полосы с нанесенной шкалой единиц измерения.Металлические линейки, также называемые стальными правилами или правилами машиниста, бывают разных размеров и форм и могут быть жесткими или гибкими.
    обозначение в метрической системе Буква M, с которой начинаются все обозначения метрической резьбы. Метрическое обозначение отличает метрическую резьбу от других типов резьбы.
    минимальные пределы материала Наименьшее количество материала, которое может иметь объект и все еще пройти проверку.Система 22 требует, чтобы резьба функционировала в минимальных пределах материала.
    малый диаметр Элемент наименьшего диаметра детали. На резьбе меньший диаметр - это диаметр от впадины до впадины внешней резьбы или от вершины до вершины внутренней резьбы.
    рулоны с несколькими ребрами жесткости Пара цилиндров индикаторного резьбового калибра, измеряющего размер рабочего диаметра.Валки полностью контактируют с резьбой детали, за исключением небольшого зазора на гребнях и корнях.
    непроходной манометр Датчик, в который не должна входить хорошая деталь. Непроходной манометр быстро проверяет характеристики детали, не предоставляя значения измерения.
    номинальный диаметр Общий заявленный диаметр детали, который может отличаться от фактического диаметра.Номинальный диаметр - одна из составляющих спецификации метрической резьбы.
    номинальный размер Общий диаметр застежки в дюймах. Номинальный размер - одна из частей единой спецификации резьбы.
    OD Наружный диаметр. Измерение внешней поверхности цилиндрического объекта.Наружный диаметр составляет всю длину цилиндра.
    внешний диаметр OD. Измерение внешней поверхности цилиндрического объекта. Наружный диаметр составляет всю длину цилиндра.
    параллельно Проходит в одном направлении и на равном расстоянии во всех точках.Параллельные линии никогда не пересекаются.
    трубная резьба V-образная резьба, которая наматывается на конический цилиндр. Трубная резьба применяется для сантехники.
    шаг Расстояние между точкой отдельной канавки и соответствующей точкой следующей канавки.Шаг резьбы - это расстояние между двумя соседними гребнями.
    количество шагов Количество витков резьбы заданной длины вдоль заготовки. Подсчет высоты звука используется для определения высоты звука.
    делительный диаметр Диаметр детали, измеренный от положения на резьбе, где расстояние между боковыми поверхностями одинаково как в гребне, так и в канавке.Диаметр шага больше малого диаметра, но меньше большого диаметра.
    шаг наклона Точка резьбы, в которой расстояние между боковыми поверхностями одинаково как в гребне, так и в канавке. Точки тангажа используются для расчета делительного диаметра.
    пробковый манометр Цилиндр из тяжелого металла с двумя наборами резьбы на каждом конце.Чтобы деталь прошла проверку с использованием прогрессивного пробкового манометра, она должна проходить через первый набор резьбы переходного манометра и заедать на непроходящем втором наборе.
    эталонный датчик Измерительное устройство, используемое для проверки точности других приборов. Стандартные образцы, также называемые эталонными приборами, устанавливаются на более высокий стандарт, чем контрольные приборы.
    ограничитель резьбы ролика Тип калибра с защелкой, который имеет свободно вращающиеся ролики с резьбой, которые наматываются на резьбу детали.
    корень База. На нити корень - это долина, где встречаются две стороны.
    винт Цилиндрический крепежный элемент с внешней резьбой, головкой и плоским или заостренным концом с резьбой, противоположным головке. Винты предназначены либо для вставки в резьбовое отверстие, либо для образования резьбы в материале.
    измерители шага винта Устройство с вентилятором индивидуальных калибров, каждый из которых имеет край симметричных точек, откалиброванных под определенный шаг резьбы. Измеритель шага винта используется для проверки шага резьбы винта.
    короткий провод Ошибка резьбы, когда шаг уже, чем должен быть.Короткое замыкание можно обнаружить при визуальном осмотре.
    однозаходная резьба Резьба, состоящая из одного гребня, намотанного вокруг цилиндра. Однозаходный резьбовой крепежный элемент имеет шаг, равный его шагу.
    квадратная резьба Форма резьбы, наиболее способная выдерживать большие нагрузки.Квадратная резьба имеет коробчатый гребень, гребень которого пересекает его боковую поверхность под углом 90 °.
    стандартный Установленное правило или набор ожиданий. Американский, британский и канадский стандарт для потоков описывает унифицированные потоки.
    начало Для деталей с резьбой начало - это количество отдельных витков резьбы, охватывающих цилиндр.Крепеж может иметь однозаходную или двухзаходную резьбу.
    обработка поверхности Степень шероховатости и отклонения на поверхности детали после ее изготовления. Из-за неровностей, возникающих при обработке детали, обработка поверхности не может быть идеально гладкой.
    симметричный Качество, при котором все элементы по обе стороны от точки, линии или плоскости идентичны.Симметричная V-образная резьба имеет симметричные боковые стороны, наклоненные под равным углом с вертикальной средней линией, проходящей через вершину резьбы.
    Система 21 Спецификация допуска резьбы, в которой говорится, что резьба должна иметь сменный узел и проходить проверку на соответствие требованиям. Система 21 имеет дело только со спецификациями для функционального диаметра резьбы.
    Система 22 Спецификация допуска резьбы, в которой говорится, что резьба должна иметь взаимозаменяемую сборку и контроль размера при минимальных и максимальных пределах материала.Система 22 включает спецификации как для функционального диаметра, так и для делительного диаметра.
    Система 23 Критическая с точки зрения безопасности спецификация допуска резьбы, в которой говорится, что резьба должна соответствовать спецификациям для делительного диаметра, функционального диаметра, большого диаметра, малого диаметра и чистоты поверхности. Система 23 чаще всего применяется к деталям авиакосмической отрасли.
    резьба Длинный спиральный выступ вокруг внешней или внутренней части объекта цилиндрической формы.Нитки используются для закрепления или обеспечения движения.
    формы резьбы Определенная форма или профиль резьбы. Формы резьбы включают V-образную, квадратную, резьбу Acme, контрфорс и трубу.
    резьбовые калибры Измерительное устройство, используемое для измерения точности внутренних или внешних резьбовых поверхностей.Доступны калибры резьбы как в прямом, так и в закрытом виде.
    резьбовая пробка калибр Цилиндр из тяжелого металла с резьбовыми концами используется для проверки внутреннего диаметра резьбы. Калибр резьбовой пробки также используется для калибровки калибра для резьбовых колец.
    калибр для резьбовых колец Диск из тяжелого металла с центральным резьбовым отверстием, выполненным в соответствии с определенной наружной резьбой.Калибр для резьбовых колец навинчивается на проверяемую деталь, как если бы эти две части были сопрягаемыми.
    серия резьбы Обозначение резьбы, определяющее грубость или тонкость резьбы. Серия резьбы используется в унифицированных спецификациях резьбы.
    ограничитель резьбы C-образное устройство, сконструированное с верхним и нижним валками, перемещенными на место, или одним неподвижным валком и двумя подвижными и запрещенными валками, соответственно.Контрольно-измерительные приборы для резьбовых соединений с циферблатными индикаторами - это приспособления для контроля переменного тока.
    резьбы на дюйм т / д. Количество витков резьбы в погонном дюйме по длине заготовки. Число резьбы на дюйм используется в унифицированных спецификациях резьбы.
    допуск Общая сумма, разрешенная для определенного измерения.Объект по-прежнему будет соответствовать спецификациям, если останется в пределах допуска.
    класс точности Комбинация цифр и букв, обозначающая степень посадки, а также внутреннюю или внешнюю резьбу. Класс допуска используется в спецификациях метрической резьбы.
    tpi Число ниток на дюйм.Количество витков резьбы в погонном дюйме по длине заготовки. Tpi используется в унифицированных спецификациях резьбы.
    трапеция Четырехсторонняя фигура с двумя параллельными сторонами, имеющая вид треугольника со сплющенной вершиной. Форма трапеции используется при создании ниток Acme.
    тип резьбы Обозначение резьбы, которое описывает, является ли резьба внешней или внутренней.Тип резьбы используется в унифицированных спецификациях резьбы.
    резьба унифицированная Резьба, соответствующая стандарту измерения в дюймах.
    резьба унифицированная Резьба, соответствующая стандарту измерения в дюймах. Унифицированная резьба соответствует спецификациям Американского общества инженеров-механиков (ASME) и Американского национального института стандартов (ANSI), которые устанавливают стандарты в США.
    переменная проверка Тип проверки, который выявляет степень отклонения от заданного стандарта. Переменный контроль дает фактическое измерение характеристики детали, которую затем можно сравнить с ее спецификацией.
    тиски Приспособление для зажима с одной фиксированной губкой и одной подвижной губкой.В тисках используются контрфорсы.
    V-образная симметричная резьба Тип резьбы с симметричными боковыми углами с включенным углом 60 °. V-образная резьба - наиболее распространенная форма резьбы для крепежных изделий.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
