Как выбрать станину для оптоволоконного лазерного станка?
При покупке лазерного станка многие задаются вопросом какую станину выбрать, в чем их различия? Давайте разберемся.
Выбор станины влияет на срок эксплуатации станка, надежность работы, качество реза и др.
Существует три основных вида станин для оптоволоконных лазеров:
- Литая чугунная станина
- Сварная станина из листовой стали
- Сварная станина из стальных труб
Чугунная литая станина
Если предположить, что китайские литейщики соблюдают все требования в процессе литья, то можно выделить следующие плюсы:
- Высокие показатели износостойкости и амортизации.
- Благодаря низкой тепловой чувствительности и чувствительности к разрыву уменьшается потеря качества оборудования при использовании.
- Точность станка может сохраняться в течение длительного времени без деформации в жизненном цикле.
- Относительно низкая себестоимость производства станины.
Однако не стоит забывать и о минусах:
- Доподлинно неизвестно насколько китайские литейщики соблюдают технологические процессы. Каков состав сплава? Осуществляется ли “Старение” отливки. Как правило, после получения отливки она проходит первую термическую обработку, которая выравнивает структуру чугуна и проходит в течение почти 20 часов. Это позволяет снять 80-90 процентов внутренних напряжений. После проведения термической обработки деталь проходит предварительную механическую обработку и поступает на площадку для естественного старения. На открытом воздухе она «вылеживается» на протяжении 10-12 месяцев. Это позволяет снять напряжение после предварительной обработки, при этом, не уменьшая общую структурную твердость чугуна. Задайте себе вопрос: Китайские производители отливают “правильные” чугунные станины?
- В процессе литья в отливке образуются полости с воздухом, так называемые пузыри. Это отрицательно влияет на целостность структуры и как следствие может ухудшить прочностные и эксплуатационные характеристики изделия.
- Чугун хрупкий материал и поэтому если в процессе изготовления станка были повреждены резьбы крепления направляющих и реек, то это гарантированно приведет в дальнейшем уменьшению точности при обработке на станке.
Вам нравится такая чугунная станина?
Разнообразие китайских литых чугунных станин
Мы регулярно посещаем заводы основных производителей оптоволоконных лазерных станков в Китае. И вот какие чугунные станины мы увидели.
Сварная станина из труб
Сварная станина из труб подходит для резки тонкого листового металла. Как правило, используют в производстве бюджетных станков
Плюсы:
- Невысокая стоимость относительно станков на станине из листового металла.
- Ремонтопригодность.
Минусы:
- Могут наблюдаться деформации при интенсивных динамических нагрузках.
- Относительно легкий вес.

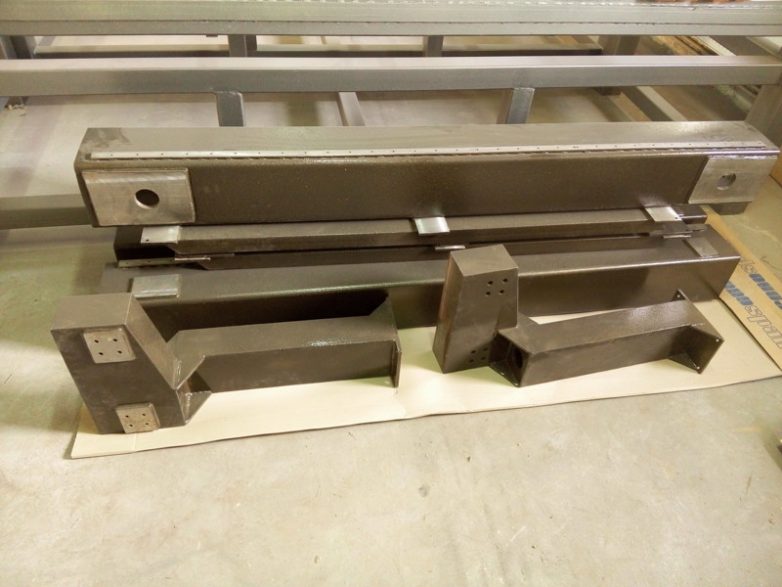

Фото станин сваренных из труб
Сварная станина из листовой стали
Станина из листа на наш взгляд наиболее прогрессивное и надежное решение для станков оптоволоконной лазерной резки. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.
Плюсы:
- Металлоемкость и большой вес.
- Прочность и надежность конструкции.
- Долговечность
Минусы:
- Мы честно пытались их обнаружить. Пока не удалось.
Фото станин из листовой стали
MetalTec CK 80×3000 токарный станок c ЧПУ с прямой станиной
- Описание
- Характеристики
- Конструктивные особенности
Токарный станок с ЧПУ – MetalTec CK 80×3000 предназначен для производства различных типов металлических изделий.
Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ПРЕИМУЩЕСТВА:- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
| Комплектация | Мощность двигателя | Расстояние между центрами | Инструментальная система | Стоимость |
| Стандарт | 15 кВт | 3000 мм | 4-х позиционная резцедержка | 63 200 $ |
| ПРОФИ | 15 кВт | 3000 мм | 6-ти позиционная револьверная головка | 65 400 $ |
| ПРОМ | 15 кВт | 3000 мм | 6-ти позиционная револьверная головка, гидравлический патрон | 70 200 $ |
Категория: Токарный центр с ЧПУ
| Модель | MetalTec CK 80×3000 |
Габариты обрабатываемых деталей:
Макс. диаметр обработки над станиной, мм | 800 |
| Макс. диаметр обработки над суппортом, мм | 560 |
| Расстояние между центрами, мм | 3000 |
Станина и направляющие:
| Тип станины | Монолитная станина из чугуна |
| Твердость направляющих станины | HRC 50 |
| Ширина станины, мм | 460 |
| Направляющие по оси Z | Скольжения |
| Направляющие по оси Х | Скольжения |
Система управления и сервоприводы:
| Стойка управления | Siemens 808 Advanced |
| Серводвигатели | Siemens |
Шпиндель:
| Диаметр отверстия в шпинделе, мм | 105 |
| Торец шпинделя | А2-8 |
| Конус шпинделя | Ф90 мм 1:20 |
| Патрон, мм | 320 |
| Скорость вращения | 150 – 1600 об/мин |
Перемещение и скорость подачи:
| Ход по оси Х, мм | 380 |
| Ход по оси Z, мм | 3000 |
| Х,Z ускоренная подача , м/мин | 6/8 |
Инструмент:
| Тип установки инструмента, мм | 4-х позиционный резцедержатель |
| Количество устанавливаемого инструмента | 4 |
| Размер инструмента, мм | 30 x 30 |
| Задняя бабка | Ручная |
| Максимальное перемещение, мм | 235 |
| Конус | МТ5 |
Двигатель:
| Мощность шпинделя, кВт | 15 |
| Мощность системы охлаждения, Вт | 120 |
Габаритные размеры:
| Длина, мм | 4830 |
| Ширина, мм | 1600 |
| Высота, мм | 1830 |
| Вес, кг | 5100 |
Габаритные размеры в упаковке:
| Длина , мм | 5030 |
| Ширина, мм | 1800 |
| Высота, мм | 2030 |
| Вес, кг | 5400 |
| SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды | |
| Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. | |
| МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. | |
| НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. | |
| АВТОМАТИЧЕСКИЙ 4-х ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. | |
| ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. | |
| КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. | |
| ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. | |
| ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. | |
| 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. | |
| ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
Опции
| ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм | |
| РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой. |
