Бесцентрошлифовальные станки серии РС | Станкогрупп

Описание

Информация о бесцентрошлифовальных станках серии РС

Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

Модели: S – станки с сервоприводом, NC – станки с цифровой индикацией.



Наименование характеристики	Значение/характеристики
Модель	PC12/12S/12NC	PC18/18S/18NC	PC20/20S/20NC	PC24/24S/24NC
Обрабатываемый диаметр, мм	1-40	1-80	1-80	1-100
Размеры шлифовального круга, мм	305х105х120	455х205х228,6	510х205х304,8	610х205х304,8
Частота вращения круга, об/мин	1900	1500	1200	1200
Размеры ведущего круга, мм	205х105х90	255х205х111,2	305х205х127	305х205х127
Частота вращения ведущего круга, об/мин	10-300	10-300	10-300	15-300



Станки имеют монолитную станину из сплава «Mechanite», что обеспечивает высокую виброустойчивость, прочность и надежность;

Геометрия станины компенсирует температурные расширения при длительной работе оборудования, что в сочетании с особым расположением ребер жесткости гарантирует абсолютную прочность;

Точность работы шлифовального шпинделя обеспечивается его изготовлением из легированной стали Chromolybedenum (SNCM-220) с последующей нормализацией, закалкой и цементированием, а также высокоточным шлифованием;

Внутри шпинделя достигается твердость HRC 25 ~ 30, а твердость на поверхности достигает более HRC 62. Точность шпинделя отлично подходит для тяжелой обработки, имеет мощный крутящий момент, длительный срок службы, без деформации с максимальной износостойкостью.

Форма запроса

Тема

ФИО (обязательно)

Название компании (обязательно)

Контактный телефон (обязательно)

E-mail (обязательно)

Сообщение (обязательно)

Прикрепить файл (до 10мб)

Заполняя форму, я даю согласие на обработку моих персональных данных

Бесцентрово-шлифовальные станки.

Бесцентрово-шлифовальные станки работают двумя методами – шлифованием на проход со сквозной подачей, когда обрабатываемая деталь, помимо вращательного движения, имеет и осевое перемещение между кругами и шлифование врезанием с поперечной подачей.

Данные станки применяются в условиях серийного и массового производства для обработки гладких цилиндрических поверхностей с продольной сквозной подачей и для обработки цилиндрических, конических и фасонных поверхностей методом врезания с поперечной подачей , сразу по всей их длине.

Характеристики наиболее распространенных бесцентрово-шлифовальные станков даны в таблице 2

На рисунке 7 представлен общий вид бесцентрово-шлифовального станка. Станок состоит из следующих составных частей: станины 1, головки 4, шлифовального круга 5, головки 8, ведущего круга 6,которые и осуществляют основную работу – шлифование детали. Для правки шлифовального круга алмазом имеется приспособление 3, правка ведущего круга производится приспособлением 7. Для перемещения головки 8 ведущего круга 6 имеется штурвал 11.

Таблица 2

Наиболее распространенные типы бесцентрово-шлифовальных станков

Наименование станка	Модель	Главный параметр	Главное движение			Мощность, кВт	Масса, кг
		Наибольший диаметр отверстия, мм	Скорость кругов
			шлифовального, м/с	ведущего, об/мин
Бесцентрово-шлифовальный универсальный полуавтомат высокой точности	3Д180	6	35	40-500	1,5		1,6
Бесцентрово-шлифовальный универсальный полуавтомат высокой точности	3М180	25	33	7-320	7,3		3,4
Бесцентрово-шлифовальный универсальный полуавтомат высокой точности	3М184	80	35	1-290	5,3		6

Рисунок 5 Схемы обработки на бесцентрово-шлифовальном станке

а – напроход; б,в – врезанием.

Вращение шлифовального круга 5 и ведущего круга 6 производится от электродвигателя 2 через ряд передач. Обрабатываемая деталь свободно помещается на опорном ноже между двумя кругами, вращающимися в одну и туже сторону.

Рисунок 6 Установка детали при бесцентровом шлифовании

Обрабатываемая деталь устанавливается на станке несколько выше оси кругов (рисунок 6). Высота установки детали над линией центров кругов hоказывает влияние на получение правильной цилиндрической формы обрабатываемой детали.

Величина hвыбирается в зависимости от диаметра обрабатываемой детали в пределах от 1 до 12 мм.

При установке детали точно по оси h=0 имеет место отклонение профиля детали от окружности, получается огранка (псевдоокружность), напоминающая в сечении профиль многоугольника.

При установке детали выше оси образуется V-образная опорная рабочая зона, которая обеспечивает большую округлость деталей. Для получения правильной цилиндрической формы обрабатываемой детали немаловажную роль играют и погрешности в настройке станка.

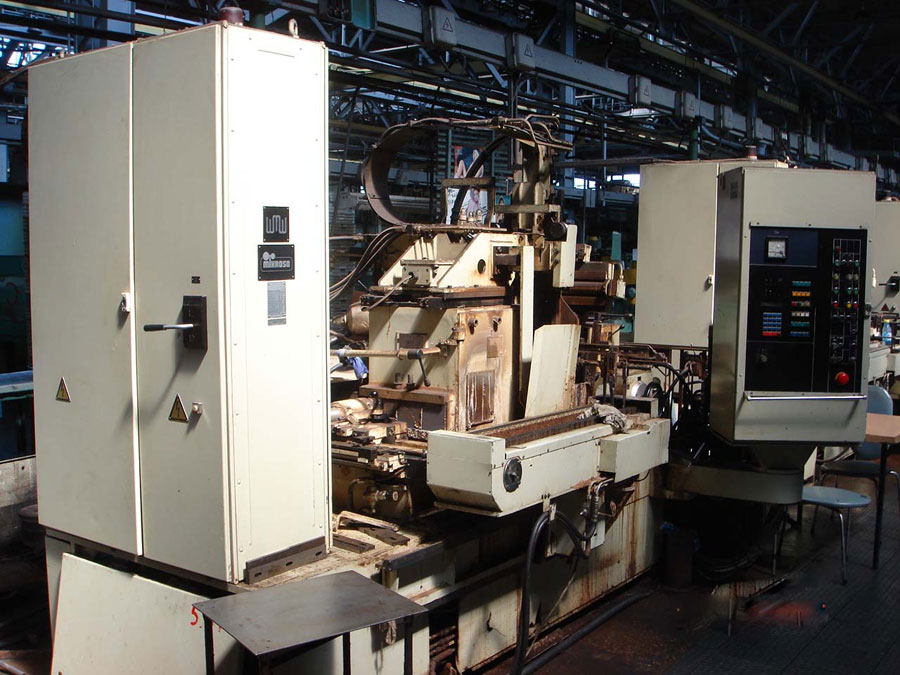

Рисунок 7 Общий вид бесцентровочно-шлифовального станка

Шлифовальный круг обычно имеет одну скорость вращения, а ведущий круг имеет несколько различных чисел оборотов.

Головка ведущего круга допускает поворот на некоторый угол. Величина угла поворота круга устанавливается по шкале 9 (смотри рисунок 7). Рукоятка 10 служит для перемещения ведущего круга при работе методом поперечной подачи. Работа на бесцентрово-шлифовальных станках характеризуется высокой производительностью, которая повышает в несколько раз производительность работы на обычных круглошлифовальных станках.

Уменьшается время на установку, проверку и снятие деталей, отпадает необходимость в зацентровке деталей, что зачастую позволяет уменьшить припуск на шлифование, так как деталь самоцентрируется по обрабатываемой поверхности.

Необходимо указать, что при бесцентровом шлифовании деталей с имеющимся в них отверстием нельзя добиться точной концентричности внутренней и наружной поверхности.

В таких случаях обработку отверстий производят после бесцентрового шлифования, используя за базу наружную отшлифованную поверхность.

Кроме того, обработку цилиндрических деталей с продольными пазами и канавками, если они временно не заделаны ложными вкладышами, на бесцентрово-шлифовальных станках осуществить невозможно.

Диаметр деталей, обрабатываемых бесцентровым шлифованием, находится в пределах 1–250 мм. Шлифующие круги применяются формы ПП и диаметром в среднем 400–600 мм.

Высота кругов выбирается от 40 до 200 мм.

Рабочие шлифующие круги применяются на керамической и вулканитовой связках, а ведущие круги – на вулканитовой или бакелитовой связках.

Как поднять бесцентрово-шлифовальный станок на новый уровень

Когда детали необходимо обработать в кратчайшие сроки, обычно лучшим выбором является бесцентрово-шлифовальный станок. Как вы можете себе представить, операторы этих станков должны быть очень бдительными, особенно при размещении заготовки перед началом операции.

Это связано с тем, что заготовка фиксируется не шпинделем или приспособлением, а двумя шлифовальными кругами.

Бесцентрово-шлифовальный станок используется для снятия материала с наружного диаметра заготовки без опоры на опорный центр. Это незаменимый инструмент в различных отраслях промышленности. Все, от автомобильной промышленности до медицинской промышленности, получают выгоду от этой прецизионной шлифовальной машины. Если вы хотите узнать, как повысить эффективность и производительность бесцентрового шлифовального станка, вы обратились по адресу. Именно об этом и пойдет речь в этой статье.

Как обслуживать бесцентровую шлифовальную машину?

Регулярное техническое обслуживание очень помогает. Это справедливо почти для каждой машины. Для бесцентровых шлифовальных станков это включает в себя такие задачи, как замена фильтров, очистка стружки до ее затвердевания и простая проверка состояния различных компонентов. Ничто так не может остановить производство, как сломанная деталь; не только требуется время, чтобы обнаружить проблему и заменить деталь, но вам также может потребоваться перезапустить работу.

Не тратьте время и ресурсы, а включите эти рутинные задачи обслуживания в рабочий план, чтобы обеспечить плавный ход процесса.

Автоматизация бесцентрового шлифовального станка

Одним из способов повышения производительности бесцентрового шлифовального станка является автоматизация определенных функций. Автоматическое приложение снижает нагрузку на операторов; рост автоматизации может даже помочь им управлять большим количеством машин, что, несомненно, поможет им достичь более высоких целей по производительности. Особенно в сфере производства может быть сложной задачей идти в ногу с быстро развивающимися технологиями. Несмотря на то, что в следовании испытанному процессу нет врожденной ошибки, вам может потребоваться пересмотреть свою позицию при непреднамеренном шлифовании. Ниже приведены некоторые небольшие технические изменения, которые могут увеличить время безотказной работы бесцентрового шлифовального станка и повысить его производительность. В конечном итоге работа бесцентрового шлифовального станка станет лучше.

Применение вспомогательных компонентов к бесцентровому шлифовальному станку

Добавьте автоматический балансир к шлифовальному кругу бесцентрового шлифовального станка. Это обновление может быть экономично переоборудовано в вашей мастерской. Уменьшение коробления может продлить срок службы шлифовального круга, тем самым увеличивая время шлифования. Добавьте загрузочный и разгрузочный конвейер с регулируемым приводом подачи к измельчителю с прямоточной подачей. Вы выиграете от стабильных нагрузок, а также сможете легко адаптироваться к различным скоростям подачи. Вместе с конвейером добавьте чашечный питатель или бункерный питатель. У ваших операторов будет больше времени для проверки качества, и, скорее всего, они будут запускать более одной машины.

Как ЧПУ оптимизирует процесс шлифования?

Используйте все возможности ЧПУ для операций бесцентрового шлифования. Вашему оператору больше не нужно будет подрезать колесо, а ЧПУ может легко и точно выполнять компенсацию подачи — и то, и другое сводит к минимуму возможность ошибок. Кроме того, простая регулировка скорости вращения и регулируемая подача позволяют максимально увеличить качество деталей и срок службы круга. Если у вас есть современный бесцентрово-шлифовальный станок с ЧПУ, добавьте роботов или портальные загрузчики для приложений подачи. Современные роботы просты в программировании, точны и бесперебойны. Контроллер ЧПУ координирует движение робота с работой машины, чтобы поддерживать безопасную рабочую среду и последовательный процесс.

Роботы имеют множество преимуществ, в том числе улучшенное качество деталей и повышенную производительность. Робот также освобождает время операторов для выполнения других задач. Следующим логическим шагом для полного станка с ЧПУ и оборудования для автоматизации является добавление автоматического измерения для вашего бесцентрового шлифовального станка. При контактном измерении деталь почти всегда останавливается в определенной позиции на выходном конвейере. Датчик закрывается на диаметре, выполняется измерение, датчик открывается, и партия продолжает движение вниз по конвейерной ленте. При бесконтактных измерениях, таких как лазерное измерение, деталь обычно не останавливается, а измерение производится при сканировании встречным лазером.

:: Подробнее: Бесцентровое шлифование — ваш лучший помощник в обработке



Советы по эксплуатации бесцентрового шлифовального станка

Точное выравнивание и позиционирование регулировочного колеса

такая же, как линия контакта между регулировочным кругом вашей бесцентровой шлифовальной машины и заготовкой.

При выполнении этой операции следует учитывать требуемый угол регулировочного круга, центр заготовки относительно регулировочного круга и сверхабразивного круга, угол поворота регулировочного круга и скорость вращения регулировочного круга. самый высокий, чтобы обеспечить гладкую поверхность ваших бесцентровых шлифовальных работ.

Точное выравнивание и позиционирование супершлифовальных кругов

Это очень деликатный процесс, поскольку он обеспечивает использование всей поверхности супершлифовального круга.

Расположение центра заготовки

Для эффективной обработки центр заготовки должен располагаться над центром двух шлифовальных кругов вашего бесцентрового шлифовального станка. Однако положение не должно быть слишком высоким, потому что это может вызвать тряску заготовки. Кроме того, он не может быть слишком низким, потому что это может привести к тому, что заготовка будет некруглой.

Установите рабочую раму под прямым углом

Это важно, потому что это снижает давление на шлифовальный круг, что может вызвать вибрацию. Угол рабочего лезвия зависит от ширины супер колеса. Например, для восьмидюймового колеса лучший угол рабочего упора составляет 25 градусов. Вопреки тому, что вы можете подумать, более широкие колеса имеют меньший угол, а более узкие колеса имеют больший угол.

Применение охлаждающей жидкости

Вы всегда должны сначала убедиться, что вы выбрали правильную охлаждающую жидкость для материала заготовки, который будет обрабатываться на вашем бесцентровом шлифовальном станке. Охлаждающая жидкость должна быть нанесена на точку контакта круга и заготовки, чтобы предотвратить повышение температуры. Высокая температура изменит металлургические свойства заготовки и может повлиять на прочность.

Выставка IMTS

IMTS собрала мировых производителей бесцентровых шлифовальных станков с ЧПУ на этой онлайн-платформе. Просмотрите и найдите вашего следующего поставщика вместе с нами.

Если у вас возникнут какие-либо трудности, пожалуйста, не стесняйтесь обращаться к нам.

Быстрая ссылка на поставщиков

Что такое бесцентровое шлифование? Как работает машина?

Вы когда-нибудь задумывались, как изготавливаются штифты малого диаметра без головок? Добро пожаловать в мир бесцентрового шлифования, где цилиндрические детали шлифуются без удержания их между центрами.

Содержание страницы

• Что такое бесцентровое шлифование? Как это работает?
  • Детали бесцентрового шлифовального станка
• Способы и виды бесцентрового шлифования
  • 1. Бесцентровое шлифование со сквозной подачей
  • 2. Бесцентровое шлифование с подачей
  • 8.090 Бесцентровое шлифование 8.09085 8.090 Бесцентровое шлифование Внутреннее шлифование
• Бесцентровое шлифование Vs. Круглое шлифование
  • Бесцентровые шлифовальные круги
• Плюсы и минусы бесцентрового шлифования
  • Преимущества
  • Недостатки
  • Допуски на бесцентровое шлифование

Что такое бесцентровое шлифование? Как это работает?

Бесцентровое шлифовальное средство, цилиндрическая заготовка (подлежащая шлифовке) не обязательно должна иметь центры, просверленные на ее поверхности. Бесцентровая шлифовальная машина способна шлифовать круглые заготовки, у которых нет центров на обеих сторонах.

Бесцентрово-шлифовальный станок устраняет необходимость в центральных отверстиях, приводах и других удерживающих устройствах или приспособлениях для удержания заготовки.

Заготовка в бесцентровом шлифовальном станке опирается на рабочий стол или лезвие и поддерживается регулирующим или прижимным колесом; регулирующий круг представляет собой абразивный круг на резиновой связке с хорошими фрикционными свойствами, придающий заготовке вращательное движение. Абразивный шлифовальный круг станка действует как режущий инструмент и выполняет шлифование.

Скорость поверхности регулирующего круга станка будет намного меньше, чем скорость поверхности шлифовального круга.

Детали бесцентрового шлифовального станка

Бесцентровый шлифовальный станок имеет станину, установленную на основании, корпус регулировочного круга, головку шлифовального круга, рабочий упор, верхний и нижний салазки; верхний ползун крепится к нижнему ползунку.

Шлифовальная головка жестко закреплена на станине станка. На верхних салазках установлены узел привода регулирующего колеса, его корпус и узел правки регулирующего колеса машины.

Нижняя направляющая станка удерживает рабочий упор.

Вы можете использовать верхний ползун, чтобы переместить регулировочное колесо в сторону рабочего упора. Точно так же вы можете использовать нижние салазки для перемещения заготовки (поддерживаемой на рабочей опоре) к шлифовальному кругу или от него.

Верхние и нижние салазки станка находятся на поворотной плите. Вы можете использовать это для добавления или удаления конуса во время шлифования с подачей и для выравнивания кругов во время шлифования на сквозную подачу.

Заготовка поддерживается лезвием, установленным на рабочей опоре, и верхняя часть лезвия наклонена (до 30°) к регулировочному колесу. Угол лезвия будет небольшим для заготовок большего диаметра.

Толщина лезвия на вашем станке должна быть немного меньше диаметра заготовки, в случае небольших работ; при шлифовании положение центра заготовки на вашем станке будет несколько выше (примерно на половину диаметра заготовки) линии центров шлифовально-регулировочного круга.

Методы и виды бесцентрового шлифования

• Бесцентровое шлифование со сквозной подачей.
• Бесцентровое шлифование с подачей.
• Бесцентровое шлифование с торцевой подачей.
• Бесцентровое внутреннее шлифование.

1. Проходное бесцентровое шлифование

При сквозном шлифовании необходимо расположить регулировочный круг под номинальным наклоном к оси шлифовального круга и заготовке (припуск на шлифование от 0,04 до 0,4 мм или от 40 до 400 мкм по диаметру ) вращается и движется вперед во время шлифования.

Вы можете уменьшить скорость регулировочного круга и увеличить наклон для грубого шлифования, чтобы сократить время шлифования.

Для финишной шлифовки вы увеличите скорость вращения круга, уменьшите наклон, чтобы дать шлифовальному кругу достаточно времени для резки материала, увеличьте время искры для лучшей отделки.

Вы можете шлифовать валы одного диаметра, длина которых превышает ширину шлифовального круга, используя метод сквозной подачи. Заготовки одного диаметра, короче ширины шлифовального круга, можно шлифовать за счет непрерывной автоматической подачи заготовок. В этом случае одновременно шлифовальным кругом будет обрабатываться более одной заготовки.

2. Бесцентровое шлифование с подачей

Бесцентровое шлифование с подачей можно выполнять для заготовок более одного диаметра. Осевого перемещения заготовки нет, а ширина шлифовального круга должна быть больше длины шлифования.

Это похоже на врезное шлифование на обычной круглошлифовальной машине. Регулировочное колесо вашего станка наклонено на 20°-30°, чтобы заготовка удерживалась на его плече.

Бесцентровое шлифование с подачей используется для шлифования заготовок, диаметр головки которых больше диаметра шлифовки. Обычно у вас есть стопор и выталкиватель на другом конце колеса.

Вы также можете использовать технику шлифования с подачей для переноса профиля шлифовального круга на заготовку.

3. Бесцентровое шлифование с торцевой подачей

Бесцентровое шлифование с торцевой подачей необходимо использовать для заготовки с головкой и коническим диаметром. Однако для этого шлифовальный круг или как шлифовальный круг, так и регулирующий круг должны иметь профиль или форму, обеспечивающую требуемую конусность.

Для шлифовки заготовки можно использовать комбинацию подачи и сквозной подачи; длина шлифованного диаметра должна быть меньше ширины шлифовального круга.

4. Бесцентровое внутреннее шлифование

На бесцентровом внутреннем шлифовальном станке можно выполнять прямое или коническое шлифование тонкостенных цилиндров или втулок.

Заготовка в машине вращается между регулирующим колесом, прижимным колесом и опорным колесом, а внутренний шлифовальный круг, приводимый в движение шлифовальной головкой, выполняет шлифование.

Бесцентровое шлифование против. Круглое шлифование

Чем бесцентровое шлифование отличается от круглого шлифования? Из обсуждения в предыдущих параграфах вы можете ясно увидеть следующие различия между бесцентровой шлифовальной машиной и круглошлифовальной машиной.

Бесцентровая шлифовальная машина	Наружная круглошлифовальная машина
Бесцентрово-шлифовальный станок не требует центрирующих отверстий на заготовке.	Обычно заготовки, отшлифованные на внешнем круглом шлифовальном станке, имеют центральные отверстия на лицевой стороне заготовки (исключением является закрепление в патроне заготовок небольшой длины).
Бесцентровая шлифовальная машина не может обеспечить шлифование наружного диаметра концентрично отверстию или наоборот.	Это ограничение не относится к внешнему круглошлифовальному станку. Используя циферблатный индикатор и удерживающие устройства, такие как патрон или цанга, вы можете убедиться, что наружный диаметр и внутренний диаметр совпадают.

Бесцентровые шлифовальные круги

В вашем бесцентровом шлифовальном станке есть шлифовальный и регулирующий круги; размер шлифовального круга и регулирующего круга (внешний диаметр и ширина) предоставляется производителем вашего станка.

В зависимости от обрабатываемого материала (включая твердость) и желаемой скорости съема материала необходимо выбрать шлифовальный круг с подходящим абразивным материалом, размером абразивного зерна, типом связки, маркой и структурой.

Регулирующий круг в вашей машине может быть абразивным кругом на резиновой связке с хорошими фрикционными свойствами; возможно, вам придется выбрать регулирующее колесо в зависимости от материала, который нужно измельчить.

Скорость поверхности регулировочного круга в вашем станке намного меньше скорости поверхности шлифовального круга.

Плюсы и минусы бесцентрового шлифования

Преимущества

• Бесцентровый шлифовальный станок точен, прост и производительен; при сквозном бесцентровом шлифовании втулок или штифтов с хорошей системой подачи заготовок заготовки просто следуют друг за другом, входят в шлифовальный станок и непрерывно выходят из шлифовального станка.
• Станок позволяет не тратить время на зажим и разжим заготовки.
• Даже в случае бесцентрового шлифования с подачей или торцевой подачей вы можете использовать роботизированные руки для загрузки и выгрузки детали, чтобы повысить ее производительность.
• Ваша заготовка поддерживается регулировочным колесом по всей длине (короткие заготовки) или большей части (длина заготовки больше ширины регулировочного колеса). Это особенно хорошо, когда ваша заготовка тонкая; так как нет беспокойства по поводу изгиба заготовки. При обычном наружном шлифовании тонкая заготовка может погнуться из-за давления шлифования.
• Если у вас есть заготовки (без центральных отверстий), округлость (округлость) которых неудовлетворительна, бесцентровое шлифование является единственным способом привести округлость в допустимые пределы.
• Обеспечивая надлежащую поддержку и направляющую, вы можете шлифовать всю длину стержня для компонентов станков с ЧПУ, таких как шариковые винты, без потери прямолинейности; это непростая задача, если делать это на обычной круглошлифовальной машине.
• Для бесцентрового шлифовального станка требуется сравнительно меньший припуск на шлифование, чем для цилиндрического шлифовального станка с центральным типом.

Недостатки

• Если ваша заготовка имеет отверстие, невозможно обеспечить соосность между шлифованным диаметром (внешним диаметром) и отверстием.
• Бесцентровая шлифовальная машина, как правило, имеет установку для массового непрерывного производства и может не подходить для небольших партий.
