конструкция и применение, способ устройства

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

  • снятие четверти;
  • сверление;
  • выемка пазов;
  • создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины. Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

  1. Столешница.
  2. Параллельный упор.
  3. Пылесос, который используется для удаления стружки.
  4. Станина.
  5. Шпиндель.
  6. Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Размеры будущего стола зависят от того, сколько свободного места будет в мастерской. Изготовление станка своими руками начинается с того, что берётся лист фанеры и разрезается на детали с помощью циркулярной пилы в соответствии с чертежом. Столешница и станина считаются неразъемными деталями, именно поэтому их изготавливают в первую очередь.

В качестве основного режущего инструмента фрезерного устройства своими руками применяется ручной фрезер. Для этих целей замечательно подойдут устройства, бывшие в употреблении, у которых по разным причинам сломаны направляющие упоры.

Ручной фрезер закрепляют строго перпендикулярно по отношению к столешнице. Лист фрезера организовывается с помощью штатного устройства. Можно также изготовить специальные приспособления, которые способствуют минимизированию времени и усилий по изменению угла наклона и глубины агрегата.

Завершающим этапом изготовления самодельного станка является устройство параллельного упора. Это устройство способствует направлению детали к режущей кромке под строго заданным углом.

Самодельный фрезерный станок изготовить довольно просто, достаточно только обладать минимальными навыками, чтобы с лёгкостью справиться с этой работой. Материал для этого агрегата является общедоступным и довольно дешёвым. Полученное устройство используется в основном для небольших мебельных мастерских.

Оцените статью: Поделитесь с друзьями!

Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

  1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
  2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
  3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.



Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

  1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
  2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
  3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
  4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
  5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

  1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
  2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
  3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
  4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.



Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

  1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
  2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
  3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

принцип работы, изготовление и подключение

В сегодняшнем обзоре редакции Homius мы расскажем о том, как в бытовых условиях сделать фрезерный станок по дереву самостоятельно, чтобы выполнять основные операции с изделиями. Отличием подобных станков станет многофункциональность, которая даст возможность обрабатывать металлические, деревянные и другие заготовки. Чтобы знать, как сделать фрезерный станок по дереву своими руками, следует ознакомиться с общими рекомендациями.

Фрезерный станок по дереву своими руками
ФОТО: remoo.ru

Содержание статьи

Фрезерный станок по дереву своими руками

Имея представление о всех достоинствах рассматриваемого приспособления, большинство домашних специалистов задают вопрос: «Как изготовить фрезерный станок, имея под рукой лишь доступные бюджетные запчасти?» Нужно тут же отметить, что создать подобное изделие не так сложно, как может показаться. Кроме того, можно наделить его опциями, присущими как фрезерному, так и токарному агрегату.

Самостоятельное создание фрезерного станка по древесине
ФОТО: stanokgid.ru

Принцип функционирования

Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.

Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций
ФОТО: promzn.ru

Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.

Копировально-фрезерный станок по дереву своими руками

Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры
ФОТО: youtube.com

Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).

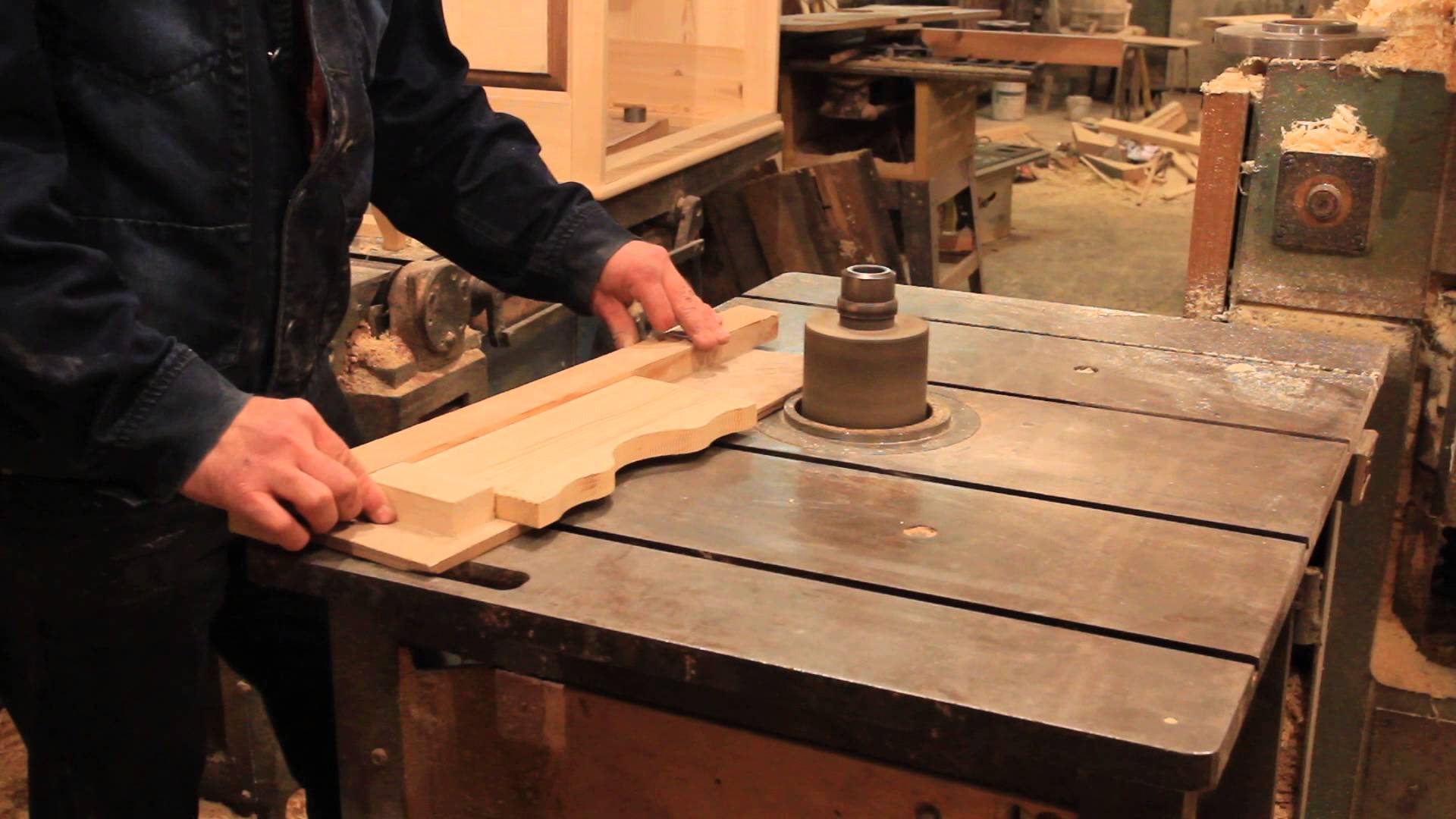

Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.

Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы
ФОТО: met-all.org

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильными мастерами рекомендуется выбирать силовое устройство для оборудования такой категории с мощностью не менее 1,5 кВт. Когда планируется постоянно выполнять большие объёмы работ, этот показатель нужно увеличить в 4 раза.

Мощные приборы выполняют собственные функции без перегрузки, что понижает вероятность поломки, увеличивает реальные сроки эксплуатации
ФОТО: orgstanki.ru

Стоимость подобного изделия сильно не увеличится. Но будет возможность установить крупную фрезу.

Также, чтобы правильно оценить стоимость, нужно принять во внимание и частоту вращения. Требуется учитывать, что при увеличении диаметра фрезы возрастёт и угловая скорость. Когда будет достигнут конкретный порог, трение увеличит температурные показатели, что приведёт к потемнению деревянного изделия.

Статья по теме:

Ручной фрезер по дереву: где используется данный прибор, какие разновидности существуют, основные узлы и конструктивные элементы, технические характеристики, виды фрез, а также лучшие модели, по мнению пользователей — в нашей публикации.

Самодельный фрезерный станок по дереву своими руками

Наиболее простой способ самостоятельно сделать фрезерный станок дома – сконструировать его из дрели, либо электромотора, который снят с другого изделия. Такой процесс не слишком трудоёмок, потому каждый специалист легко справится с его изготовлением. Понадобится электродвигатель, мощность которого не более 500 Вт, и подручные средства. Как привод можно использовать дрель. Тем не менее, чтобы изготовить токарный станок, понадобятся определённые умения.

Изготовление самодельного фрезерного станка
ФОТО: youtube.com

Какие комплектующие элементы и материалы нужны в работе

Силовые комплектующие конструкции оптимально делать из стали.

Подходят обычные уголки со стенками от 0,2 см и больше
ФОТО: prodiel.ru

Вместо сварного соединения комфортнее использовать винтовое. В такой ситуации упрощается разборка для продолжительного хранения или перемещения на другое место. Кроме того, легче заменяется вышедшая из строя деталь. Элементы из металла требуется защищать от коррозии с помощью последовательных слоёв грунтовки и краски.

Столешница, линейки и прочие части делаются из качественных сортов дерева, фанеры
ФОТО: papakarlo.kherson.ua

Подобные материалы могут разрушиться под действием высокой влажности во время перепада температуры. Это учитывается при размещении оборудования в неотапливаемой комнате.

Изготовление станины

Материалы для создания станины подбирают с учётом размеров двигателя, объёмов и параметров обрабатываемого материала. Её выполняют из древесины либо металла. Она имеет сборную либо литую конструкцию. Самостоятельная сборка фрезерного стола для станка по древесине возможна из различных комплектующих. Важно обеспечить необходимую жёсткость и устойчивость прибора.

Изготовление станины
ФОТО: youtube.com

Изготовление столешницы

Чтобы изготовить столешницу, понадобится прочная плита ДСП (от 2,5 см) с толстым слоем защиты. Подобные изделия имеют лучшую устойчивость к влиянию негативных внешних факторов, в сравнении с массивом из натуральной древесины. Применяя фрезеровку, создаются пазы. Внутрь выемок вставляются профили из металла.

Изготовление столешницы
ФОТО: youtube.com

Подготовка места для монтажной пластины и изготовление основания

Монтажная пластина является прямоугольником (зачастую выполняется из металла), в середине которого выпиливают отверстия для мотора. Её крепят к столешнице с задней стороны или «вешают» над ней. На данной стадии нужно определиться, где будет расположен мотор.

Изготовление основания
ФОТО: youtube.com

Изготовление упора и прижимной гребёнки

Чтобы зафиксировать обрабатываемые заготовки к станине, в обязательном порядке используются спецупоры и прижимные гребёнки. Они дают возможность закреплять деталь таким образом, чтобы к ней можно было подобраться для обработки с любых сторон. Для этого, на станине создают спецвыемки, куда крепят прижимы.

На сегодняшний день продают готовые наборы с фиксаторами для многих видов станков. Прихваты бывают различной формы: прямые и изогнутые, универсальные и вилкообразные. Но, чтобы самостоятельно собрать станок, зачастую используют угольники, опоры и прижимы, которые закрепляются к столешнице либо к направляющим.

Изготовление гребёнки
ФОТО: youtube.com

Выбор электрооборудования

Требования к мотору, переключателям и прочим элементам рассматриваются отдельно. Как и во время оценки материалов, требуется осуществлять выбор, отталкиваясь от условий, созданных в мастерской. Часть электроаппаратов и приборов выпускаются согласно нормам IP.

Подобная маркировка означает:

  • «4» – предупреждение попадания в корпус фрагментов пыли с размером от 0,1 см и больше;
  • «0» – отсутствует защита от влаги.
Выбор электрооборудования
ФОТО: stankiexpert.ru

Особенности подключения фрезерного станка к электропитанию

Фрезерные станки относят к сложной технике, подключение которой к питанию проводят по специальной схеме.

В промышленных цехах устанавливаются вертикальные фрезеры по древесине большой мощности
ФОТО: images.ru.prom.st

Часто пользователи сомневаются, есть ли надобность тянуть специальную линию для бытового прибора. Иное дело, когда внутрь гаража уже проведены 3 фазы. В такой ситуации, разумеется, целесообразно взять асинхронный трёхфазник с условием, что запитывающий кабель сможет выдержать нагрузки. Плавный запуск и остановка такого устройства, а также высокая мощность, дадут возможность функционировать практически с любыми образцами древесины.

Механизм управления часто оснащается антиаварийной защитой, его можно регулировать при помощи трансформатора и дополнительного выключателя
ФОТО: stankiexpert.ru

В каком порядке собираются комплектующие элементы

Сварка уголков из металла делается в металлообрабатывающей мастерской. Там заказывают гребёнки из стали и прочие сложные узлы. Сборка начинается с каркаса. На него устанавливается столешница и навесные детали. Устройство кладётся на бок. Подсоединяется электромотор и пылесосный шланг. Станок возвращается в рабочую позицию, включается в электросеть, проверяется его функциональность.

Деревянная столешница иногда трескается, что очень непрактично. Когда понадобится воспользоваться таким материалом, оптимально отыскать готовые изделия с водостойким напылением.

Дополнительные защитные элементы

Предварительно нужно продумать вспомогательные составляющие конструкции. Например, где будет расположен механизм очистки места реза от мусора. Требуется предусмотреть:

  • опцию подсветки рабочего участка;
  • доступность клавиш запуска и выключения устройства;
  • защиту от мусора;
  • доступность двигателя;
  • направляющие и ограждающие мониторы;
  • места для фиксации и прижима.
Сборка комплектующих
ФОТО: чпу-моделист.рф

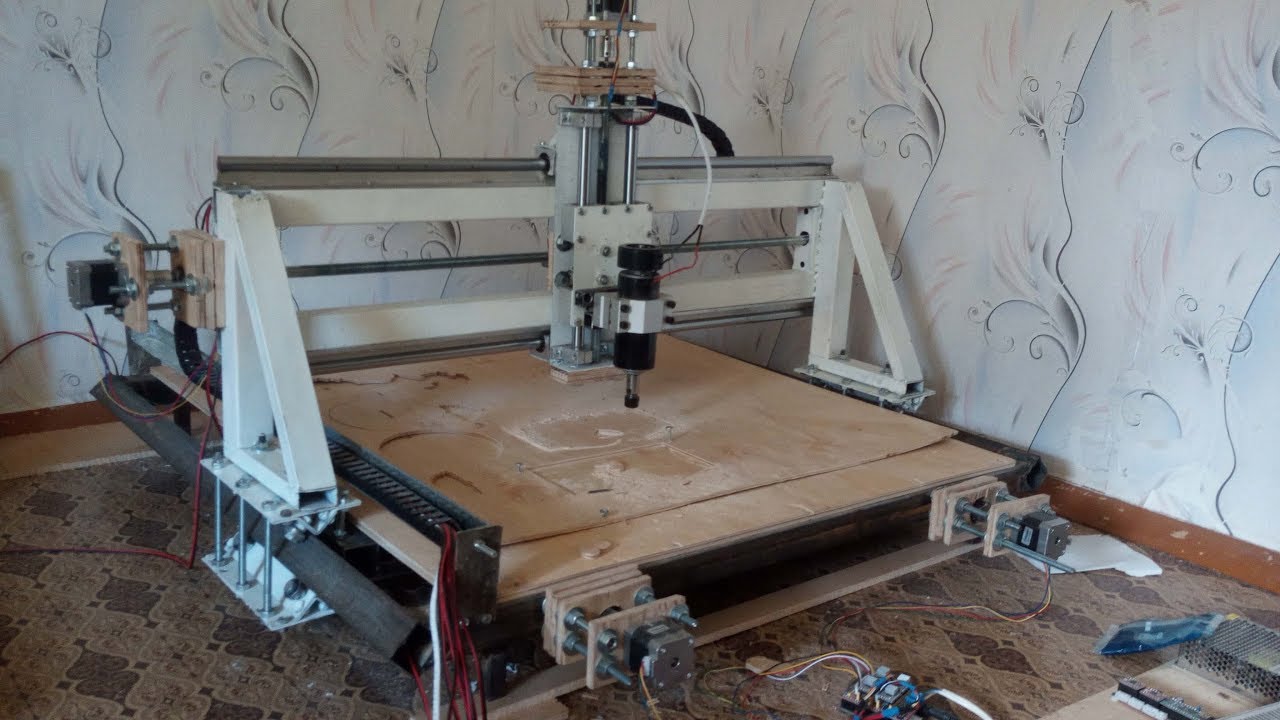

Фрезерный станок с ЧПУ по дереву своими руками – общее руководство

С помощью спецсистемы приводов, фреза перемещается вертикально и горизонтально в пределах рабочей зоны. Точность перемещения обеспечивается использованием шаговых двигателей. Каждое действие управляется электроникой и специализированным ПО.

Чтобы изготовить фрезер с ЧПУ по древесине самостоятельно, требуются определённые навыки
ФОТО: stanokgid.ru

Чтобы сделать подобный станок, требуется воспользоваться некоторыми рекомендациями:

  • для снижения нагрузок на опорную часть и шпиндель необходимо использовать качественный, хорошо заточенный инструмент с оптимальной скоростью работы;
  • не всегда требуется покупать мощные шаговые электродвигатели. В данной ситуации они будут преодолевать относительно небольшое трение во время перемещения по направляющим. Чтобы уменьшить сопротивление, требуется соответствующая смазка;
  • чтобы получить хорошую точность, подойдут шаговые электродвигатели с единичным шагом в 1,6º. Требуется надлежащим образом подобрать необходимую пару винтов;
  • используя зубчатый ремень, добиться точности более 0,3−0,4 мм на длине 65−75 см крайне трудно. Винтовой привод легко решит данную проблему;
  • оптимально использовать подшипники скольжения.
Шаговые двигатели
ФОТО: vseochpu.ru

Как из дрели сделать фрезер по дереву

Дрель является одним из наиболее часто встречающихся инструментов, выручающих в любых ситуациях.

Фрезер с дрелью решает различные задачи, в то же время, устройство можно разобрать
ФОТО: youtube.com

Подобное приспособление фактически ничего не стоит. Пользователю необходимо определиться с фиксацией и расположением его относительно рабочего участка. В определённых аспектах такое изделие заменит токарно-фрезерные приборы по древесине. Алгоритм сборки:

  1. Найти ненужную ручку от электроприбора, которая использовалась бы как комфортная рукоятка.
  2. Установка предварительно подготовленных фиксирующих элементов, закрепляющих дрель в устойчивой позиции.
  3. Дрель закрепляется в держателе при помощи спецуголков.
  4. Размечается оргстекло.
  5. Получается пластина.
  6. Станок устанавливается на опору.
  7. При помощи спецкрепежей закрепляется ещё одна пластина.
  8. Глубина фрезы регулируется при помощи спецзажима.

Подобное устройство даёт возможность выполнять фигурные и прямые резы, без особого труда сверлить нужные отверстия. Значительным недостатком станет то, что такой фрезер, который сделан из подручных средств, не имеет высокой прочности.

Скорость обрабатывания заготовок невысока
ФОТО: youtube.com

Чтобы увеличить скорость, можно заменить электродвигатель с дрели на перфораторный.

Статья по теме:

Ручной фрезер из обычной болгарки: необходимые материалы и инструменты, подобное пошаговое описание процесса изготовления изделия своими руками, проверка работоспособности инструмента, советы и рекомендации — читайте в публикации.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры
ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно
ФОТО: youtube.com

Статья по теме:

Фрезы для ручного фрезера по дереву: что такое и для чего она служит, конструктивные особенности, материалы изготовления, разновидности, средняя стоимость наборов фрез от различных производителей — в нашей публикации.

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.



Предыдущая

Бытовая техникаКак пользоваться нивелиром: типы и особенности использования

Следующая

Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Фрезерный станок по дереву своими руками

Для удобства работы с фрезером мастера устанавливают его стационарно, а заготовку перемещают. При работе таким способом, речь идет уже не о ручном фрезере, а так называемом «фрезерном столе». В данной статье мы попробуем объяснить, как же изготовить фрезерный станок по дереву своими руками.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Совет: фрезер выбирайте с мощностью не меньше 2- х киловатт, чтобы уверенно работать с любым деревом. Так же на нем должна присутствовать регулировка оборотов, как правило есть на всех моделях. Насчет стоит ли покупать бренды типа бош или макита, мое мнение — если занимаетесь профессионально и каждый день то стоит, если же для себя то достаточно и недорогого китайца.

Видео фрезерный стол своими руками

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Главное, чтобы она была жесткой и устойчивой. Размер тоже особого значения не имеет. Все зависит от того, с деталями какого размера вы будете работать.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Столешница стола

Здесь ничего сложного. Одним из вариантов является обычная кухонная столешница, покрытая специальным пластиком. По пластику заготовка будет отлично скользить, а доска будет хорошо гасить вибрации.

Монтажная пластина фрезера на стол

Пластина, обладающая высокой прочностью при малой толщине. Как правило, её выполняют из металла или текстолита (последний вариант легче в использовании).

Пластина прямоугольной формы, в центре которой проделывают отверстие. После этого фрезер прикрепляют к монтажной пластине. Для того, что закрепить инструмент с пластиной к столу, на углах пластины нужно просверлить четыре отверстия.

Самый простой фрезерный стол своими руками, чертежи

Вот мы и добрались до сути данной статьи. Так как же собрать фрезерный станок по дереву своими руками? Вначале, к готовому каркасу (станине) временно крепится столешница. Потом на столешницу кладут монтажную пластину и отмечают её положение. Далее, с помощью фрезера, на столешнице выбирают посадочное место для пластины.

Она должна быть установлена идеально с верхней плоскостью столешницы. В заключении, необходимо выполнить фрезерование отверстия по форме подошвы фрезера и соединить все это воедино. Конечно, с некоторыми моментами придется повозиться, но главное выполнять все наставления.

Верхний прижим

Для более комфортной работы, стол можно оснастить верхним прижимом. Подойдет обычный шариковый подшипник.

Он позволит вам плотно зафиксировать заготовку. Это позволит вам повысить качество и скорость работы, а также сэкономить свои нервы и силы.

Безопасность

Нужно заострить внимание на самом главном – безопасности. Во-первых, для фрезы рекомендуется установить защитный экран. Во-вторых, оснастить инструмент кнопкой экстренной остановки. Кнопка должна быть в легкодоступном для вас месте, но в тоже время, не мешать вам работать. В-третьих, рабочую зону можно дополнительно осветить.

Все эти пункты только добавят вам комфорта в работу, ведь на безопасности нельзя экономить. Творите на здоровье.

Самодельный фрезерный станок по дереву, чертежи стационарного фрезера, установка шпинделя своими руками: фото и видео-уроки, цена

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

На фото представлено устройство, сделанное самостоятельно.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

  • Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
  • Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
  • Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Наглядно демонстрируется схема торцевого фрезерования.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

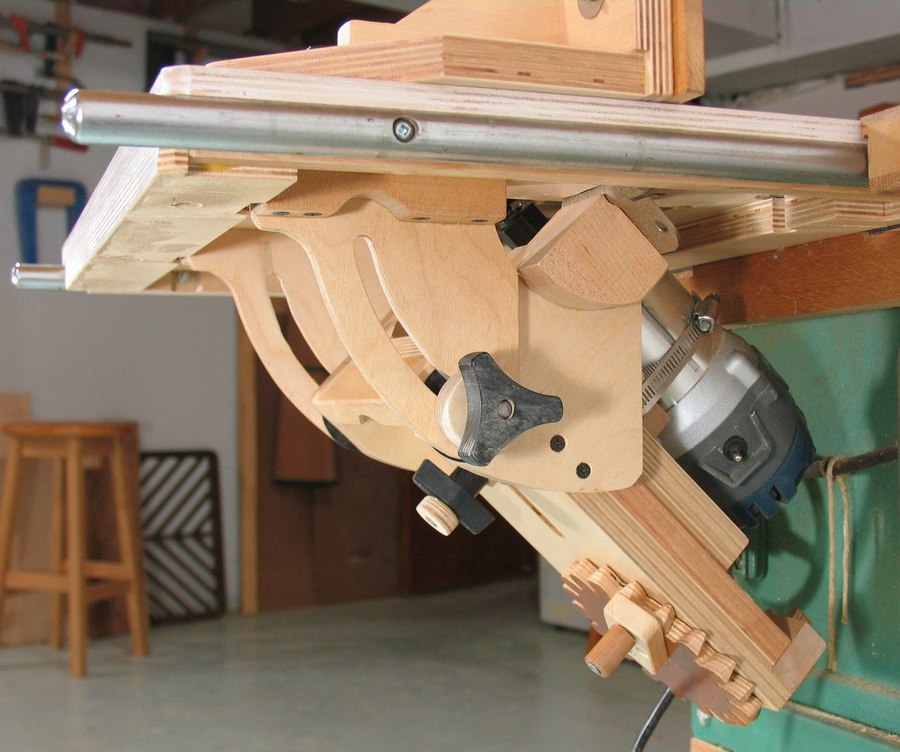

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Можно изготовить примерно такой стол для станка.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

  1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
  2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
  3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
  4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

Показан один из этапов изготовления детали.

Внимание! Самодельные фрезы по дереву для ручного фрезера или станка не рекомендуется подвергать термической обработке в домашних условиях, так как качество режущего элемента может только ухудшиться.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ. Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен. В качестве наглядного пособия желательно использовать специальное видео в этой статье.

Фрезерный станок своими руками: самодельный по дереву, металлу

На фрезерных станках любители мастерить и специалисты, изготавливают различные детали из металла и дерева. Они делают запчасти и художественные панели. Для работы лучше всего изготовить станок своими руками. Конструкций небольшого по мощности оборудования много.

Основные разновидности самодельных агрегатов по дереву

Фрезерные станки характеризуются несколькими параметрами. Основные из них при выборе модели для работы: мощность и размер стола. Оборудование условно делится на виды по объему производимых изделий:

  • профессиональные, устанавливаются в цехах массового выпуска изделий;
  • бытовые напольные для небольших производств и домашних мастерских;
  • настольное оборудование.

Станки управляются механически, вручную и работают по заданной программе.

По количеству операций различают модели:

  • стандартные;
  • универсальные;
  • копировальные;
  • граверные;
  • узкоспециализированные;
  • с числовым управлением.

По конструкции и видам выполняемых работ фрезерные станки по дереву изготавливают самостоятельно:

  • горизонтальный;
  • вертикальный;
  • 2D – плоскокопировальный;
  • 3D – объемнокопировальный;
  • С ЧПУ.

На плоскопировальный станок можно установить пантограф, который будет изменять размер детали относительно образца в заданное количество раз.

Как изготовить вертикально-фрезерный самодельный агрегат по дереву?

Детали мебели, беседки, плинтуса, другие элементы интерьера удобнее делать на вертикально-фрезерном станке. Его конструкция отличается простотой изготовления в домашних условиях и жесткостью.

Конструктивная схема

Станок представляет собой стол с фрезером, закрепленным под столешницей на подвесе. Все механизмы спрятаны внизу и не мешают работе. Над плоскостью стола выступает только фреза. Высота шпинделя и цанги выставляется с помощью лифта.

Упорная линейка ограничивает движение детали по столу и направляет ее относительно фрезы. Гребенки прижимают заготовку к столу. Сзади на упоре установлен патрубок для пылесборника. Размер стола, может быть любой, он должен обеспечивать устойчивое положение детали и не занимать лишнее место.

Важно!

Для фрезеровки по копиру на шпиндель одевается копировальное кольцо, сверху устанавливается фреза и выставляется по высоте. Шаблон находится снизу, заготовка сверху. Они скрепляются и движутся вместе. Упорная линейка убирается.

Плита и подвес привода

Крепление фрезера или электромотора со шпиндельной головкой снизу непосредственно к крышке стола, сложная процедура. От вибрации винты будут выкручиваться. Непосредственно возле фрезы стирание поверхности больше и придется менять всю столешницу.

Из силумина, алюминия или оргстекла делается подвес – вставная фрезеровальная пластина.

  1. Вырезать пластину прямоугольной формы. Она должна в 1,5-1,8 раза превышать по размерам диаметр корпуса фрезерного узла. Снять острые кромки, скруглить углы.
  2. Сделать отверстия для крепления фрезера. Сверху сделать углубления под головки винтов. По центру расточить отверстие под шпиндель.
  3. С каждой стороны на расстоянии 8 мм от края сделать отверстия и нарезать резьбу М6 под регулировочные винты. По углам для крепления к столешнице.
  4. Обвести контур пластины и отверстия на столешнице.
  5. Используя центр шпинделя как ось, сделать круглое отверстие на 1- мм больше корпуса шпиндельного узла. Он должен свободно проходить в него.
  6. Сделать занижение в оставшемся обведенном контуре на толщину пластины.
  7. Подвес с фрезером опустить в отверстие и закрепить пластину на столешнице.

Перед тем, как затянуть крепежные болты, фрезерную пластину следует выставить регулировочными винтами по плоскости крышки стола.

Упор и пылеулавливатель

Патрубок пылеулавливателя устанавливается на продольном упоре, по центру. Для этого с многослойной фанеры толщиной 18 мм вырезается основание и сам упор.

  1. По центру обеих деталей вырезается полукруглое отверстие.
  2. Детали соединяются под прямым углом.
  3. Сзади крепится патрубок.

Упор устанавливается на свое место. Для ступенчатого перемещения по краям столешницы сверлятся отверстия или устанавливаются струбцины, чтобы переставлять направляющую на любой размер.

Важно!

Центр выборки в упоре и основании должен быть точно напротив оси вращения фрезы.

Пылесборник

Собирать стружку и пыль можно бытовым пылесосом. Но объема его мешка хватит на несколько минут работы оборудования. Необходимо изготовить пылесборник. Для этого использовать пластиковую емкость или старый молочный бидон.

  1. На крышке подметить 2 отверстия. Одно из них должно соответствовать диаметру шланга от пылесоса, второе отводной трубке.
  2. Подключить шланг к выводному отверстию компрессора или пылесоса. Второй конец опустить в крышку пылесборника.
  3. Срезать торец отводной трубки под углом и согнуть ее. Вставить в крышку.

Пылесос будет собирать стружку, пыль и отправлять их в емкость. По трубке лишний воздух будет выходить наружу.

Важно!

Чтобы мелкая пыль не вылетала наружу, в трубку можно вставить сменный фильтр из губки.

Гребенка

Гребенка прижимает деталь во время движения и гасит вертикальную вибрацию. Делается она из дерева твердых пород, пластика. Пластина длиной 205 мм и шириной 45 мм вырезается вдоль волокна древесины.

  1. Скруглить на радиус задний торец заготовки.
  2. В центре закругления просверлить отверстие под крепеж.
  3. Сделать в оси гребенки узкий продольный паз длиной 50–55 мм и шириной 7 мм.
  4. Под углом 30⁰ срезать второй торец.
  5. На длину 67 мм нарезать дисковой пилой 1 мм пазы. Должно образоваться 10 полосок – прижимов.

Зачистить все заусенцы, острые кромки и сколы. Пропитать деталь олифой для прочности или акриловой грунтовкой.

Важно!

Прорези должны быть одинаковой длины и заканчиваться под углом, как торец детали. Первый зуб гребня укоротить на 3 мм.

Выбор двигателя и силового привода

Для самодельного фрезерного станка по дереву подойдет асинхронный двигатель мощностью 5–7,5 кВт, если на нем будут изготавливаться детали мебели, беседок, плинтуса. Привод устанавливается под столешницей, и соединяется с валом шпиндельного узла ременной передачей. Необходимо обеспечить охлаждения электродвигателя. В месте его установки убирается задняя стенка, делаются отверстия снизу, для свободной циркуляции воздуха. Если на нем нет крыльчатки вентилятора, надо установить.

Справка! Для домашнего станка хорошо подходит мотор со старой стиральной машины по мощности. Частоту оборотов можно изменить разными по диаметру шкивами на валах электродвигателя и шпиндельного узла.

Обеспечение безопасности

Кабеля и шланги не должны находиться в передней части станка. Они отводятся назад. Продольный упор должен наполовину закрывать фрезу. Кнопка остановки двигателя, отключения его от питания, располагается удобно, под рукой.

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

Как сделать станок по металлу?

При фрезеровке металла возникают большие напряжения и вибрация. Деревянная станина их не выдержит. Необходимо использовать чугунную плиту и металлопрофиль из низкоуглеродистой стали.

Вариант №1

Станок состоит:

  • основание;
  • стойка;
  • салазки с направляющими поперечного перемещения;
  • рабочий стол, передвигающийся в продольном направлении;
  • шпиндельная головка;
  • стойка с вертикальными направляющими;
  • электродвигатель.

Чугунное основание выравнивается по плоскости. В нем прорезается поперечный паз «ласточкин хвост». В задней части крепится стойка под каретку шпинделя. Салазки заводятся в продольный паз. Они перемещаются в поперечном направлении за счет вращения винта. Подойдут готовые с токарного станка. Сверху устанавливается стол. Он перемещается по фигурным направляющим салазок. Вертикально инструмент движется вместе с кареткой по направляющим стойки. На массивной плите впереди устанавливается шпиндельная головка, сбоку крепится двигатель. Оба узла соединены ременной передачей.

Вариант №2

Используя в качестве фрезерной головки электродрель, можно создать простую и легкую модель вертикально-фрезерного станка.

  1. Сделать основание в виде рамки из профильной трубы.
  2. На нем поместить салазки с винтом для продольного перемещения.
  3. Сверху устанавливается резцедержка с токарного станка с поперечным винтом и тиски.
  4. К основанию прикреплены 2 стойки. Они для жесткости соединены 3 поперечинами. Нижняя у основания. 2 верхние служат опорой для каретки шпинделя.


Вертикально дрель перемещается по направляющим каретки. Для изготовления станка используется прямоугольный металлопрофиль. Все соединения выполнены болтами. За счет 2 стоек, конструкция устойчивая и прочная.

Дополнительные чертежи с размерами

Сделать самостоятельно фрезерный станок, значит изготовить оборудование, отвечающее вкусам хозяина, обеспечивающим именно его потребности. Начинать следует с построения, с выбора модели и построения чертежа. Размеры можно рассчитать самостоятельно или взять подходящие чужие и доделать. В процессе работы использовать остатки материалов и детали с вышедшего из строя оборудования.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео

Содержание статьи:

Для обработки деревянных поверхностей в домашних условиях обычно требуется небольшое количество оборудования. Однако для точного сверления рекомендуется применять специальные станки. Сделать самодельный фрезер своими руками не проблема, если изучить его устройство и правильно подобрать комплектующие.

Конструкция фрезерного станка по дереву

Самодельный фрезерный станок

Для фрезерования деревянных заготовок обычно применяется ручной инструмент. В некоторых случаях это не дает высокого качества обработки, так как велика вероятность погрешности и появления брака. Для минимизации этих явлений рекомендуется сделать самодельный фрезерный станок по дереву своими руками.

Работу следует начать с изучения аналогичной заводской конструкции. Затем определяется степень обработки материалов, необходимая точность характеристики заготовки. К ним относятся габаритные размеры, порода древесины. На основе этих данных составляется оптимальная схема изготовления.

В стандартную конструкцию фрезерного станка по дереву, который можно сделать своими руками, должны входить следующие компоненты:

  • станина. Это опорная часть, на которую будет крепиться столешница и двигатель для вращения фрезы;
  • столешница. Основной характеристикой этого компонента является площадь. Также на ее поверхности необходимо предусмотреть крепления для фиксации заготовки и измерительные линейки;
  • фреза. Можно использовать ручную модель. В некоторых случаях целесообразно установить самодельную конструкцию, состоящую из шпинделя и двигателя.

Подобное оборудование по дереву можно условно разделить на два типа: с горизонтальной и вертикальной обработкой. Разница определяется направлением фрезы относительно заготовки. Некоторые умельцы делают конструкции с возможностью изменения положения режущей части по трем осям координат.

Помимо станка необходимо подобрать правильный набор фрез. С их помощью можно делать черновую и чистовую обработку деревянных деталей.

Материалы и комплектующие для станка

Схема фрезерного станка по дереву

Самый простой вариант конструкции — установка на имеющийся рабочий стол готового аппарата. При этом следует выполнить определенную модернизацию столешницы. Но лучше всего сделать фрезерный самодельный станок своими руками полностью.

На первом этапе необходимо определиться с расположением фрезы. Для обработки торцевых поверхностей лучше всего выбрать горизонтальный монтаж режущего инструмента. Это позволит оптимизировать работу и быстро выполнить ремонтные и профилактические работы.

Рекомендации по выбору материалов для фрезеровального станка по дереву своими руками:

  • рама. Для большей устойчивости она должна изготавливаться из стальных труб круглого или квадратного сечения. Если планируется установка двигателя – в нижней части конструкции предусматривают нишу;
  • рабочий стол. Его поверхность должна быть гладкой и при этом не разрушаться под воздействием внешнего давления. Для этого лучше всего подойдет панель ДСП;
  • фиксаторы и ограничители. Они предназначены для направления движения детали относительно фрезы. Могут быть как деревянные, так и стальные. Обязательно необходимо предусмотреть блоки их крепления к столешнице.

После выбора комплектующих и их подготовки можно приступать к сборке фрезерного самодельного станка по дереву своими руками.

Для крепления ограничителей можно использовать компоненты струбцины или на основе этой конструкции сделать узел самому.

Изготовление фрезерного станка по дереву

Фрезер с вертикальным расположением

Производство оборудования должно выполняться строго по заранее составленной схеме. На ней указывается месторасположение каждого компонента, способ его крепления и размеры.

На первом этапе изготовления необходимо собрать опорную раму для станка. Для этого заранее подготовленные заготовки труб следует соединить между собой. Затем с помощью сварки выполняется их фиксация. После этого сверяются размеры верней части и приступают к производству столешницы.

Порядок действий.

  1. На панели ДВП наносят разметку, согласно которой вырезается контур столешницы.
  2. При вертикальном расположении фрезы в панели делают отверстие.
  3. Установка электродвигателя и шпинделя. Последний не должен выступать над плоскостью столешницы.
  4. Монтаж ограничительной планки.

После этого можно проводить первые испытания конструкции. Важно, чтобы во время работы не возникало сильных вибраций. Для их компенсации можно установить дополнительные ребра жесткости.

Примеры чертежей и самодельных конструкций

Обзор и руководство по покупке лучших фрезерных станков по дереву

2021

Первым в наших обзорах фрезерных станков является JET JMD-18 , который выполняет двойную функцию фрезы и сверлильного станка. Тем не менее, фрезерование является его основной функцией, и JMD-18 – фантастический способ для любого, у кого нет места или бюджета для полноценного фрезерного станка, чтобы получить некоторые функции мельницы без пятизначной цены или чудовищного веса. .

Хотя JET недешев, он недешев, если сравнивать его с тяжелым фрезерным станком.JET работает уже более полувека, и компания прошла путь от производителя оборудования до организации, специализирующейся на всех отраслях деревообработки и металлообработки. JMD-18 идеально подходит для работы как с деревом, так и с металлом.

Мы познакомим вас с основными характеристиками этой изящной и прочной сверлильной фрезы, прежде чем разберем ее подробнее …

Одним из ключевых преимуществ JET JMD-18 является его чрезвычайно удобный характер.Если вас пугает сложность многих фрезерных станков, это станет фантастической отправной точкой в ​​вашем путешествии по фрезерованию.

Однофазный двигатель мощностью 2 л.с. работает от 230 вольт, поэтому заранее убедитесь, что это не проблема и он работает с вашим источником питания. Двигатель, внесенный в список UL, не только хорош, но и рассчитан на большие расстояния. Вы сможете работать с деревом, алюминием или плиткой, не нагружая машину.

Вам понравится диапазон из 12 скоростей шпинделя от 15 об / мин на нижнем конце до 3000 об / мин.Откидная крышка ремня имеет быстродействующую защелку. Если вы захотите переключить скорость, вы сможете сделать это, не дожидаясь ожидания. Это особенно ценно, если вы работаете в магазине, где из-за простоя теряются деньги.

Рабочий стол красивый и просторный. Имея размеры 9 ½ на 31 ¾ дюйма, вы сможете работать с даже большими кусками материала, не чувствуя себя стесненным. В нее вставлена ​​рабочая лампа, поэтому вам будет хорошо видно, даже если ваша мастерская тусклая и мрачная.

Качество сборки на высшем уровне. Колонна изготовлена ​​из цельного чугуна, поэтому она невероятно надежна даже при большой нагрузке. Роликовые подшипники прочны и долговечны, а также поддерживают шпиндель, что обеспечивает высокую точность и точность глубины сверления.

Несколько цифр, относящихся к важнейшей мощности…

Вы получите диаметр сверления 1 ¼ дюйма при повороте 15 7/8 дюйма. Производительность торцевой фрезы составляет 3 дюйма, а производительность концевой фрезы – дюйма.Максимальное расстояние между шпинделем составляет 18 дюймов.

Приобретать фрезерный станок бессмысленно, если для работы на нем нужна докторская степень. С JET JMD-18 нет ничего более далекого от истины. Гладкие циферблаты удобны для чтения, что очень важно, если вы работаете над сложными проектами резки. Глубиномер также четкий и ясный. Это помогает всегда получать стабильные результаты резки. Ручка быстрой остановки проста в использовании, а головка поворачивается на 360 градусов, что означает максимальную гибкость в сочетании с абсолютной точностью.

Хотя в первую очередь это фрезерный станок, вы также сможете использовать JET в качестве сверлильного станка. Это приятный штрих, учитывая цену.

Единственная небольшая проблема с этим фрезерным станком заключается в том, что в комплект не входит подставка. Это не было бы такой проблемой, если бы это было нечетко изображено с одним, поэтому убедитесь, что вы знаете об этом, чтобы избежать удара зубами, когда вы открываете упаковку и обнаруживаете, что машина не имеет подставки. В качестве компенсации вы получите твердосплавную торцевую фрезу и тиски.

Единственный другой отрицательный момент, на который следует указать, – это не столько недостаток, сколько констатация факта. Этот фрезерный станок тяжелый. Очень тяжелая. Хотя он считается легким по стандартам многотонных заводов, он действительно весит более 700 фунтов, поэтому обязательно учитывайте это.

Как сделать вертикальный стан для бензопилы

Это началось как идея после изготовления моей самодельной ленточной пилы и сравнения ее очевидной неэффективности с простыми бензопилами, которые используются чаще всего.Я подумал о том, как я могу оснастить его, чтобы отрезать короткие отрезки твердого клена, и пришел к идее заставить пилу работать по столбу, который устанавливается в земле. Пила будет установлена ​​на простой деревянной тележке, которая устанавливается вокруг столба. Квадратная форма стойки будет держать пилу прямо во время резки. Определенно стоит попробовать, поэтому я решил настроить его, чтобы запустить тестовую версию.

Для начала я выкопал яму в хорошем месте, чтобы посадить столб. Столб представляет собой восьмифутовую длину 4 × 4, которая примерно на три фута погружена в землю, чтобы надежно закрепить ее:


Хорошая идея – сделать столб вертикально (прямо вверх и вниз), но он не обязательно должен быть идеальным.Для более постоянной «установки» я бы использовал более длинную стойку и установил ее в бетоне внутри формы сонотрубки, но для этого теста подойдет просто засыпка землей и набивка.

Я использовал большой кусок клена, оставшийся от моих операций по распилу на ленточнопильном стане, в качестве основания, и он просто лежал на земле. Я установил бревно и сделал отвес клиньями:

Я ввел пару шурупов через нижний край бревна в основание, чтобы оно не двигалось, и убедился, что они находятся далеко от того места, где пила будет резать.

Чтобы верхушка не двигалась, я спустил распорки до тяжелых бревен. Более постоянным решением было бы утопить еще одно смещение столба от того места, где бревно должно проходить более короткие распорки, но я думаю, что закручивание шурупов через деревянные распорки по-прежнему будет самым быстрым и эффективным способом сделать это:

Первый разрез был полным успехом. Пила без колебаний прошла сквозь бревно и оставила очень чистый (для бензопилы) прямой пропил:

Затем я мог повернуть бревно на 90 градусов и сделать еще один разрез по центру:

Идея состоит в том, чтобы использовать это только для того, чтобы сплющить поверхность или придать квадрат большей, а затем проделать оставшуюся часть резки на моей большой самодельной ленточной пиле .

Некоторые боевые кадры:

Каретка очень простая, в основном это L-образный кронштейн и коробка, которая свободно устанавливается на стойку. Подробнее о том, как я это сделал и прикрепил пилу, смотрите на видео ниже.

Пила резет древесину твердых пород впечатляюще быстро. Конечно, это совершенно новая сеть с заводской точностью, но после трех таких сокращений она не подает никаких признаков тусклости. Он не мог разрезать до самого дна, поэтому я использовал топор, чтобы отколоть то, что осталось.Более постоянная установка исправит это и позволит пиле полностью пропилить:

Вот подробное видео сборки, включая первую сессию резки в конце:

Вот более короткое видео, посвященное только действию, демонстрирующее резку:

23 Простые самодельные станки для бензопилы, которые можно сделать своими руками дома

Станок для бензопилы пригодится для переработки бревен в пригодные для использования доски и доски. Если вы имеете дело с упавшими деревьями на заднем дворе или собираетесь обрабатывать древесину в домашних условиях, то бензопила, сделанная своими руками, может стать отличным вариантом.Кроме того, вы сэкономите деньги, которые вы бы потратили на найм профессионального фрезеровщика.

Вот 13 самодельных бензопил, которые можно легко сделать своими руками из легкодоступных материалов.

1. Самодельная вертикальная бензопила

Если у вас широкие массивные бревна, лучше всего распилить их на доски и растения с помощью вертикальной бензопилы. Вертикальную фрезу можно легко сделать своими руками, используя кленовый столб 4 × 4.

Сначала выкопайте землю и сложите столб. Засыпьте почвой и убедитесь, что она устойчиво и твердо стоит на земле.Это обеспечит устойчивость и прямолинейность бензопилы для чистых резов.

Вертикальная стойка действует как направляющая при распиловке бревна. Чтобы основание было устойчивым, поместите большой ровный брусок и закрепите бревно, используя небольшие деревянные куски. Это приостановит пост и обеспечит стабильность.

См. Руководство

2. Самодельная фреза для бензопилы высшего качества

Если вы подумываете о самостоятельной бензопиле, которую можно использовать регулярно, это руководство может пригодиться.Для устойчивости и долговечности каретки используется высококачественный стальной металл.

Для сборки каретки вам потребуется купить стальные стержни, винты и гайки. Кроме того, вам понадобится циркулярная пила для резки стали или любой другой инструмент для резки металла. Сварочный аппарат пригодится, чтобы прикрепить стальные стержни и завершить каретку в форме куба.

С помощью винтов и гаек прикрепите бензопилу к каретке. Эта конструкция проста, и вы всегда можете отсоединить бензопилу, когда это необходимо.

Проверьте руководство

3. Доступная самодельная бензопила

Одна из причин, по которой вы захотите сделать бензопилу своими руками, в первую очередь, – это сэкономить немного денег. В этом проекте своими руками используются легкодоступные материалы, и вам нужно всего лишь купить несколько, если таковые имеются.

Для создания каретки вам потребуются деревянные доски 2 × 4 и 1 × 6. Необязательно использовать фанеру, которая может стоить дорого. Стандартная деревянная доска работает так же хорошо.С помощью нескольких шурупов, дрели и отвертки вы можете прикрепить дерево и построить основу.

4. Самая простая самодельная бензопила

Все мы знаем, что не все вычурны и хитры. Этот проект может быть лучшим для вас, учитывая все измерения, резку и крепление, необходимые для постройки бензопилы своими руками.

Проект не только самый простой в реализации, но и один из самых экономичных. Это также отличный выбор для легких лесозаготовок и фрезерования.Для этого проекта вам понадобятся только стержни с резьбой, гайки, шайбы и 18-дюймовый стержень.

Вам нужно просверлить два отверстия на каждом конце пилы и использовать крепежный стержень, гайки и шайбы для крепления дерева. Это оставляет определенную ширину для резки досок.

5. Самодельная регулируемая бензопила

Фрезеровка пиломатериалов из бревен может быть увлекательной. Но вы должны понимать, как добиться разной ширины пропила для досок. Это возможно только с регулируемой бензопилой.

Хорошо, что регулируемую можно сделать дома. Как и в случае с высококачественной моделью, вам потребуются стальные стержни, винты, гайки, стержни и т. Д. В этом руководстве объясняется, как можно построить бензопилу, регулируемую по разной ширине. Вы также можете узнать, как это работает для получения досок разного реза.

6. Большая самодельная бензопила

Ну, эта самодельная бензопила немного сложнее, чем другие модели. Но по качеству используемых материалов он один из лучших.Также он полезен для фрезерования больших бревен и тяжелой древесины.

Этот DIY создан для очень удобных людей, разбирающихся в использовании электроинструментов. Кроме того, для этого учебного пособия требуются обширные знания в области измерений для точной резки и навесного оборудования.

Если вы готовы к этой задаче и хотите построить большой завод по производству бензопилы, то этот проект для вас. Он проведет вас через пошаговый процесс резки, измерения, установки и использования большой бензопилы.

7.Бензопила своими руками без сварки

Если самодельные работы не экономят деньги, то это не стоит потраченных сил и времени. Этот конкретный проект DIY не требует использования сварочных инструментов. Вам нужно только использовать шайбы, гайки и стержни, чтобы прикрепить стальные стержни и построить каретку.

Проект идеально подходит для людей, которым требуется коляска для использования один раз или реже. Самое лучшее в этой модели – это то, что вы можете разбирать детали и корректировать любые размеры.Кроме того, вы можете легко изменить ширину и длину каретки.

8. Самодельная бензопила для мелких резов

Маленькая фреза идеально подходит для распиливания тонких бревен на небольшие доски. Эта поделка полезна, если вы планируете построить бензопилу для небольшого проекта. С бензопилой вам понадобится рыхлительная цепь, поскольку она намного эффективнее других типов.

Учебное пособие проведет вас через пошаговую процедуру измерения, вырезания и компоновки дизайна.Затем в нем рассказывается, как сварить детали вместе, чтобы построить небольшую каретку. Последний шаг, прикрепление к пиле, прост и не требует специальных инструментов.

См. Руководство

9. Цепная пила своими руками для любого размера бревен

Ожидается, что все бревна будут разных размеров. Следовательно, вам нужна бензопила, которая может работать с бревнами любого размера без ущерба для качества распила.

Для вашей большой пилы вам понадобится брус или кусок дерева такой же длины.Затем вам нужно будет просверлить пилу и сделать отверстия для крепления к дереву. Ширина между деревянной доской и пилой должна быть больше, чем у большинства других фрез, чтобы соответствовать разным пропилам.

10. DIY бензопила с деревом

Для этого самостоятельного плана вам понадобится кусок деревянной доски, шире, чем бензопила. Этот проект не только прост в реализации, но и рентабелен. Вам понадобится всего несколько деревянных досок и несколько шурупов и гаек.

В этом видео показано, как прикрепляются деревянные детали для обеспечения устойчивости бензопилы. Это подходящий вариант для людей, у которых нет сварочного или тяжелого режущего инструмента.

11. Стационарная бензопила своими руками

В этом руководстве своими руками показано, как построить огромную стационарную бензопилу для тяжелых работ по фрезерованию древесины. Это особенно полезно для профессиональных фрезеровщиков, которым требуется стабильное и долговечное решение.

В проекте используются тяжелые стальные стержни, множество гаек, винтов, шайб и стержней для крепления.Самодельная бензопила с этой пилой режет длинные куски дерева и идеально подходит для сверхдлинных бревен.

Важно отметить, что для этого проекта требуются электроинструменты для резки, сверления и крепления деталей. Поэтому он идеально подходит для длительного использования профессионалами. Проект может быть дорогостоящим, но он, безусловно, экономит ваши деньги по сравнению с покупкой огромной тележки для бензопилы.

12. Сделай сам бензопилу с аляскинской мельницей

Если у вас есть бензопила на Аляске, вы можете использовать деревянные бруски, два стержня, шайбы и винты для создания каретки.Этот процесс довольно прост, но требует предварительного измерения и резки.

В этом видео мастер использует небольшие деревянные бруски разной ширины. Затем он складывает их вместе, чтобы получить необходимое расстояние при резке. Все блоки просверлены посередине, так что стержень проходит сквозь них.

Последний кусок дерева, который шире пилы, укладывается на маленькие деревянные бруски. Затем с помощью шайб и гаек он закрепляет деревянное растение на месте.

DIY отлично подходит для людей, намеревающихся разрезать различные пропилы, но не могут позволить себе регулируемую пилу.Разная ширина определяет ширину пропила после использования бензопилы.

13. Сделай сам усовершенствованный стан бензопилы

Я люблю самодельные работы, потому что с любым материалом можно делать что угодно. Это обширное руководство может показаться сложным, но на данный момент оно является одним из лучших. В нем используются длинные уголки, множество приспособлений и система транспортировки для распиловки древесины.

Проект «Сделай сам» является усовершенствованием обычных самодельных станков для бензопил премиум-класса.Имеет электрическую регулировку и быстрый электродвигатель. Более того, он оснащен держателем наконечника планки для уменьшения вибрации.

Эта модель идеально подходит для профессиональных фрезеровщиков и тех, кто выполняет тяжелые фрезерные работы по дереву.

14. Самодельная бензопила

Это недорогая бензопила, которую можно сделать менее чем за 100 долларов, ее легко собрать, и для начала вам понадобится всего несколько инструментов. Вам понадобится лодочная лебедка с ручным заводом, колеса газонокосилки, стальной лом, несколько стержней с резьбой и еще несколько других материалов.Вам также понадобится трейлерная площадка длиной около 14 футов, пилу также можно поднять или опустить. Это эффективная цепная пила, которую можно легко изготовить дома.

15. Как сделать фрезу для бензопилы

В этом видеоуроке вы узнаете, как изготовить фрезерную насадку для бензопилы. Используемая бензопила – это старая бензопила Homelite 1130G, довольно прочная и долговечная. Вот несколько инструментов, с которыми вам нужно будет работать: штифт на сварочном аппарате на 120 В, приспособление для восстановления кабеля, настольная пила SawStop, торцовочная пила bosch, шарнирные тиски и многое другое.Как только вы получите эти предметы, можете начинать.

16. Изготовление бензопилы DIY

Перед тем, как начать этот видеоурок, обязательно наденьте все защитные приспособления при работе с металлическими сварочными инструментами. Это видео началось с того, что создатель надел гайки на стержень с резьбой и собрал другие металлические детали, чтобы сделать бензопилу. Процесс изготовления очень простой и понятный.

17. Станок для бензопилы своими руками

Как всегда, начните свою работу с защитных материалов, таких как перчатки, защитные очки, сварочные куртки, беруши, сварочные маски и многое другое.Для инструментов вам понадобится сварочный аппарат MIG, отрезная пила, тиски, шлифовальный станок, линейка, сверлильный станок и сверла, а также восковой карандаш. Что касается строительных материалов, вот несколько вещей, которые вам понадобятся: болты, гайки, шайбы, пруток, 12-дюймовая труба, квадратный стержень и некоторые другие свойства металла. Процесс изготовления довольно прост, просто внимательно выполните 5 шагов.

Щелкните для получения дополнительной информации

18. Деревянная бензопила своими руками

Безопасность прежде всего, как всегда, возьмите несколько материалов и инструментов, чтобы начать строительство этой специальной деревянной бензопилы.Вам понадобится фанера ¾ дюйма, какая-то 1 × 12 ″ и какая-то 2 × 4 ″. Еще понадобится отвертка или дрель, потом бензопила. Первый шаг включает в себя создание рельсов и опоры для всей пилы, сборки, сборки, крепления анкеров, но не забудьте закрепить бензопилу и навесное оборудование. Проверив ссылку, вы получите представление обо всей операции.

Щелкните для получения более подробной информации

19. Станок для бензопилы за 25 долларов США

Вот интересное руководство, которое поможет вам сделать фрезерное приспособление для бензопилы в аляскинском стиле.Вам понадобятся стальная труба и стальной стержень разных размеров. Вам также понадобятся болты и гайки, все они стоят около 25 долларов, и это довольно дешево. Если вы читаете это руководство из Лонг-Айленда, штат Нью-Йорк, вам следует проверить ссылку, чтобы узнать, где можно получить эти материалы по такой низкой цене. Для начала вам понадобится макет, вы можете легко взять ручку и бумагу и набросать что-нибудь быстрое, но надежное и использовать эту схему для работы и с легкостью сделать эту бензопилу. После этого выполните оставшиеся 11 шагов, и все готово.

Щелкните для получения дополнительной информации

20. Как построить пилораму на Аляске

Вот удивительный покадровый видеоурок, который нельзя пропустить. Первый и самый важный шаг – просверлить два отверстия в шине бензопилы, затем вставить резьбовые стержни в отверстия и затянуть гайками, а затем добавить прокладки из ПВХ, которые вы должны отрезать до желаемой длины. Теперь поместите плоскую доску поверх распорок, затем затяните гайками, чтобы удерживать древесину, я шагаю с небольшими трубами из ПВХ, и выполните еще несколько шагов, чтобы закончить. Это отличный способ построить лесопилку на Аляске за 5 простых шагов.

21. Как сделать дешевую бензопилу. гайки и шайбы. Это один из самых дешевых и простых проектов бензопилы в моем списке. Предметов, которые вам даже нужны для проекта, не так много, поэтому вам даже не придется много тратить, а если у вас уже есть какие-либо из необходимых материалов дома, это облегчит вашу работу и вы также сможете сэкономить.

22. DIY Chainsaw Mill

Здесь создатель использовал некоторые части стального каркаса, кедровую доску 2 × 6 и кривошипную лебедку для портовых грузовых перевозок. Лебедка стоит около 20 долларов, что, возможно, является единственным предметом, который вам может понадобиться купить, что делает этот проект недорогим. Вам также понадобятся молоток и зубило. Этот проект очень легко и быстро построить.

23. Как фрезеровать бревно с помощью бензопилы

Во-первых, наденьте защитное снаряжение, очень важно предотвратить травмы или что-то более серьезное.Кроме того, найдите изолированное и удаленное от людей место, чтобы никому не мешать, а также держитесь на достаточном расстоянии от себя и машины. Это руководство научит вас 4 нескольким простым методам фрезерования бревна бензопилой. Этому легко научиться, поэтому у вас не возникнет никаких проблем.

Щелкните для получения более подробной информации

Заключение

Цепная пила – это удивительно эффективный инструмент, используемый для создания балок и бревен для деревянных каркасных работ, а также для резки деревянных плит для обработки дерева.Не всегда легко построить, но если вы будете внимательно следовать приведенным инструкциям, вы легко сможете сделать бензопилу. Чтобы сделать бензопилу, необязательно иметь опыт работы в области деревообработки и металлообработки. Спасибо, что зашли.

Как распилить пиломатериалы: Самодельная лесопилка

Поговорим о разочаровании!

Вот и мы, прямо рядом дверь в национальный лес, и каждый день мы видели огромную платформу грузовики с пыхтением въезжают в лес и вывозят сотни гигантских бревен в коммерческий лесопильный завод в нескольких милях от отеля.

Как мы завидовали этой мельнице! Потому что со всеми этими миллионами прекрасных деревьев в горах вокруг нас, высокая розничная стоимость пиломатериалов не позволяла нам построить дом прямо там, в нашей собственной усадьбе. И у нас было такое прекрасное Место тоже: высоко на обрыве с видом на тихую долину реки.

«Что нам нужно, – сказали мы себе, – это две вещи: законный доступ к этим деревьям и наша собственная лесопилка».

А, как ни странно – после того, как мы проанализировали проблему, потребовалось всего лишь мало прикладного воображения, несколько запросов, прохождение нескольких недель, и затраты примерно 600 долларов на то, чтобы установить юридические доступ и пилорама аккуратно в нашем набедренном кармане.Вот как мы это сделали:

Законный доступ к журналам отбраковки

Раньше мы сделали что-нибудь еще, мы проверили наличие всех этих национальные лесные деревья, окружавшие нашу собственность. (В конце концов, это было кажется бессмысленным тратить много времени и энергии на проектирование мельницы, если мы не мог получить бревна, чтобы распилить им.)

Итак, мы просто немного проехались в участки леса, где находились коммерческие лесозаготовительные предприятия. имеет лицензию на резку. И мы быстро заметили, что лесорубы срубили много прекрасные деревья меньшего размера, чтобы сделать поляны и дороги, которые им нужно было вытащить из действительно больших журналов, которые они на самом деле искали.

Меньший деревья, которые в торговле называли “отбраковкой”, были слишком маленькими для коммерческого использования. но для нас они были достаточно большими! И было так много отбраковок разбросаны в пределах легкой досягаемости от лесных дорог, которые, как мы знали, мы легко добраться до всего, что мы хотели, на нашем двухтонном грузовике (мы не потребуется трактор, лебедка или любое другое тяжелое оборудование для перетаскивания деревья из леса).

Пока все хорошо. Деревья были внутри физический доступ, но как насчет легального доступа? Был бы национальный лес Служба позволила нам иметь несколько журналов, которые пропадут? “Хорошо,” мы сказали себе: «не помешает спросить.«

При поддержке домотканого полотна мудрости, мы спустились в местный офис NFS и объяснил дежурным рейнджерам, что мы имели в виду. Они были как кооператив, как мог, и сказал нам, что за пустяковую сумму в 15 долларов и обещание, что мы соблюдаем простые меры пожарной безопасности и оставим дороги и леса, когда мы их нашли, мы могли бы получить разрешение на вывоз 20000 футов отбракованных бревен. Двадцать тысяч футов! Излишне говорить, что мы заплатили 15 долларов.00 и обещал.

Сбор дерева

Получение выбраковка из леса далась нам легче, чем вы думаете. Сильные, молодые люди в нашей группе были готовы провести долгие и упорные дней в лесу, чтобы сэкономить несколько тысяч долларов на пиломатериалах расходы. И у нас уже была хорошая цепная пила, с помощью которой можно было обрезать и разделить выбранные деревья. И наш верный двухтонный грузовик с 14-футовой платформой был всем, что нам нужно для перевозки бревен домой.

Итак, мы просто засучили рукава и приступили к работе. И вскоре на нашей рабочей площадке было уложено 20 000 футов отбраковки.

Необходимое оборудование для лесопилки

Однажды мы отобрали, подстригли, разрезали и привезли домой те бревна, которые знали Пришло время взяться за строительство той лесопилки, которую мы хотели. Итак, мы начал искать компоненты, которые понадобятся нам для сборки машины. А также, живя так же, как и мы, в районе лесозаготовок, их было не так уж сложно найти.

Первая мы потратили около 90 долларов на хороший 30-дюймовый диск для циркулярной пилы с твердосплавные режущие наконечники. Операторы мельниц и машинисты, с которыми мы разговаривали посоветовал нам выбрать лучшую скорость для работы отвала и рассказал, что мы потребность в валах, опорных блоках, шкивах, ремнях и шкивах для мельницы. Местные поставщики, у которых была возможность продать нам товары, которые мы не могли найти или купить подержанные, были готовы помочь найти способ связать двигатель с нашим лезвием и иначе спроектировать то, что на самом деле было просто “крупногабаритная настольная пила”.

Для питания этой пилы мы купили новенькую Одноцилиндровый бензиновый двигатель Briggs & Stratton мощностью 10 л.с. за 300 долларов. Скорее всего, мы могли бы купить хороший подержанный за гораздо меньшую плату, но, так как мы как бы планируем расширить наше предприятие по усадьбе в В будущем мы посчитали, что новый двигатель будет хорошей инвестицией.

( ПРИМЕЧАНИЕ РЕДАКТОРА: Лесопильные заводы могут быть и были повернуты на практически любым тягачом, способным обеспечения хорошего тягового усилия или крутящего момента при низких оборотах.Паровые двигатели и электродвигатели широко используются на промышленных предприятиях. Оба, наведите, имеют заметные недостатки:

Не всегда легко найти котел для паровой машины, например, и , как только вы сделаете , вам понадобится дополнительный человек, кочегар, чтобы двигатель работал. Паровые заводы также имеют больше чем их доля проблем с местными правилами пожарной безопасности.

Электрический моторы не намного лучше для лесопилок.Они должны быть большими, чтобы тянуть эти негабаритные лезвия сквозь зеленые бревна, такие большие, что они обычно требуется специальная сверхмощная проводка, трансформаторы и т. д., которые являются дорого и часто сложно поддерживать в эксплуатации.

С водяным приводом лесопилки, с другой стороны, работают как шарм, но немногие из нас удобный ручей, бегущий сейчас по нашим дворам. А дизели бывают дорого покупать. Вот почему сейчас большинство мелких мельниц силовая установка, которую большинство из нас находит наиболее доступной, самой доступной, и самое удобное: бензиновый двигатель.)

Строительство лесопилки

Я назвал нашу лесопилку негабаритной настольной пилой, и это так. Но что за стол увидел! Во-первых, настольная часть буровой установки представляет собой полный лист 4 на 8 1 3/8-дюймовая фанера прикручена к раме 2 на 6 дюймов и 2 на 8 дюймов и покрыта Лист металла толщиной 1/16 дюйма (как для защиты от непогоды, так и для обеспечения гладкая поверхность для скольжения бревен).

Направляющая для резки пилы представляет собой кусок высушенного в печи прямого красного дерева размером 2 на 8 дюймов длиной восемь футов который также покрыт с одной стороны листом толщиной 1/16 дюйма.Этот продольный забор удерживается в верхней части стола угловым железом 4 на 4 на 1/4 дюйма, то есть в свою очередь, фиксируется съемными 3/8-дюймовыми стальными штифтами. Просверленные отверстия столешница позволяет нам перемещать параллельный упор вперед и назад, чтобы мы может резать доски шириной в один, два, четыре, шесть, восемь и двенадцать дюймов. Переходить от одного параметра к другому совсем несложно.

Вся таблица был установлен на шести ножках из ели Дугласа размером 4 на 4 дюйма, обрамленных вместе с ножками 2 на 4. Фанерный пол толщиной 3/4 дюйма, боковые стороны и диагональные проволочные распорки стянуты вверх. тугие с талрепами добавляют прочности и жесткости.Вся сборка была затем крепится закладными анкерными болтами к бетону толщиной четыре дюйма площадку размером примерно четыре фута в ширину и десять футов в длину.

двигатель был отдельно установлен на двух парных наборах 2х4, которые, в в свою очередь, были прикреплены к бетонному фундаменту. Несколько слоев старого внутренние трубки, зажатые между парами 2х4, уменьшаются до минимума количество вибрации силовой установки, передаваемой на стол пилы.

Проверки и сокращение затрат

Какое удовольствие было запустить этот двигатель в первый раз и запустить войти через мельницу! Все эти бурные недели лесорубов вместе, простые столярные работы, механическая обработка и решение проблем – все это было веселье – наконец-то окупились.Халлалу! Мы занимались пиломатериалами!

Кому На сегодняшний день мы фрезеровали часть бруса и досок, необходимых для нашего нового дом (который мы построим сами в соответствии с местными правилами) и мы все полны глубокого удовлетворения от использования воображение и групповая энергия, чтобы сделать все сами.

Между прочим, как только мы закончили нашу фабрику, мы узнали, что здание нашего округа коды указывают, что все пиломатериалы, используемые в строительстве, должны быть сертифицированы для качество официальным инспектором.Это не только означает, что мы должны будьте очень осторожны, чтобы выбрать журналы без ошибок и гнили, но чтобы необходимые проверки обойдутся нам от 50 до 300 долларов.

Но Это не испортило нам настроение. Плата за осмотр и все мы все еще фрезеруем наши собственные пиломатериалы примерно на одну десятую того, что они могли бы стоит нам на местной розничной лесопилке!

EX-FACTORY DOWEL MAKING & ROUND POLE

CAM-WOOD BR-25KNUR Станок для накатки и нарезания резьбы на концах Станок БР-2КНУР предназначен для накатки и нарезания резьбы… Читать далее
Комментарий: очень полезная машина по адекватной цене

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD BR-25MILL Станок для круглого / конического / конического или фасонного фрезерования Предназначен для изготовления круглых / конических / бычьих носов или ш… Читать далее
Комментарий: Какая отличная экономия времени

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD CF-60 Станок для фрезерования дюбелей: Предназначен для резки прутка квадратного сечения на круглый стержень; …Фрезерный станок для круглого стержня по дереву … Читать далее
Комментарий: Какой “недорогой” способ сделать “Круглые стержни или длинные дюбели S …”

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD CF-60S Станок для фрезерования дюбелей; Предназначен для резки прутка квадратного сечения на круглый, прутка диаметром до 60 мм…. Читать далее
Комментарий: Там, где желательна «гладкая поверхность» за один проход!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD CF-80B Одноленточный шлифовальный станок для круглого стержня; Одноленточная шлифовальная машина, подходящая для шлифования круглых стержней от & O… Читать далее
Комментарий: Отшлифуйте эти стержни для получения еще более гладкой поверхности!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAMWOOD CF-80B2 Шлифовальный станок для дюбелей; Характеристики: ; Диаметр от 10 мм до 60 мм (3/4 “- 2-5 / 16”).СТАНДАРТНАЯ МОЩНОСТЬ; 5 … Читать далее №
Комментарий: Отлично подходит для тонкого шлифования прямых, конических или двусто …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

DW-010082 | CAM-WOOD DC-78 | ДОБАВИТЕЛЬНАЯ МАШИНА / ОТРЕЗОЧНАЯ МАШИНА CAM-WOOD DC-78 Станок для поперечной резки и снятия фасок для дюбелей: Емкость и особенности:; Подходит для нарезания дюбелей от 6 мм до 18 мм (… Читать далее
Комментарий: Станок для поперечной резки и снятия фасок до 1800 деталей в минуту!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD DM-77 Станок для фрезерования и спирально-фрезерной обработки дюбелей Фрезерование дюбелей и спиральное фрезерование за один проход подачи.Функции & … Читать далее
Комментарий: производит спиральные дюбели для мебели!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD RM-150 Станок для изготовления и фрезерования дюбелей; На станке фрезеруются идеально круглые заготовки или палки, такие как флагштоки, из… Читать далее
Комментарий: CAM-WOOD RM-150 для больших диаметров!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD RM-30100-AT Станок для фрезерования дюбелей; RM-30100AT Многополюсная машина размером 1-1 / 8 ”x 4”: каждый размер… Читать далее
Комментарий: Высокопроизводительный способ изготовления дюбелей!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

ФРЕЗЕРНЫЙ СТАНОК ДЛЯ ДУБЕЛЬНИКОВ:; От 3/8 дюйма до 2-3 / 8 дюйма диаметром.мощность, 5 л.с. – 2900 об / мин, главный двигатель, двигатель подачи 1 л.с., (4) скорости подачи … Читать далее
Комментарий: Станок “специального назначения” – может сделать много дюбелей для …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD RM-70DH Станок для резки дюбелей с (2) режущими головками.Двойные фрезерные головки, грубая и тонкая для более гладкой поверхности за 1 … Читать далее
Комментарий: Создайте “Гладкую поверхность” за один проход по цене, жестко …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

Предназначен для нарезки прутьев из квадратных на круглые; шапка.от 10 мм до 79 мм диам. (Диаметр от 13/32 дюйма до 3 дюймов); Подходит дерево, крыса … Читать далее
Комментарий: Измельчите “квадратные палочки” в круглые стержни или длинные дюбели в мо …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAMWOOD SD-210 Станок для шлифования дюбелей: Шлифовальный станок с круглым стержнем с одной шлифовальной лентой.; Сверхмощный промышленный 3 л.с. … Читать далее
Комментарий: Вам нужно отшлифовать круглую стойку? Тогда это шлифовальный …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

CAM-WOOD SD-220 Станок для шлифования дюбелей – двойной ремень Шлифовальный станок с круглым полюсом с двойной шлифовальной лентой.Род … Читать далее
Комментарий: Выполняйте работу в 2 раза быстрее с помощью этой шлифовальной машины для штифтов с двойным ремнем …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

HAWKER 350 фрезерный станок для дюбелей; (Четыре) 4-ножевые регулируемые цельностальные режущие головки от 1-1 / 4 дюйма до 3-1 / 4 дюйма в диаметре., 18 “мин. Длина … Читать далее
Комментарий: Трудно найти в таком прекрасном состоянии!

Год выпуска: 1960-е Хорошее состояние

Автоматический станок для округления квадратной заготовки с фрезерной головкой с (3) инструментами и переменным диаметром от 15 до 65 мм.; (… Читать далее
Комментарий: Сделайте что-нибудь из этой квадратной заготовки! Быстро поверните дюбели …

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

ДОЛЯ MILL-EX 2.Точилка для столбов с 5 кончиками карандашей, Для изготовления квадратных деревянных кольев до 2,5 дюймов для геодезических и сельскохозяйственных работ. Читать далее
Комментарий: Если ты умеешь точилка для карандашей, ты можешь делать колья!

Год выпуска: 2021 Совершенно новый с гарантией

НОВЫЙ

Взлеты и падения обработки древесины

Древесина – отличный материал для резки, когда вы только начинаете учиться работать на станке – это быстро и дешево.Но у обработки дерева есть и обратная сторона.

Плюсы

Многие виды древесины мягче металлов (конечно, есть исключения), и это делает древесину довольно гибкой, когда дело касается скорости и подачи. Вы можете изменить свои числа, чтобы получить отличную отделку, если хотите найти время, но по-настоящему грубую отделку дерева часто можно легко исправить с помощью наждачной бумаги. В том же духе, поскольку дерево мягкое, вы можете выполнять несколько жестких проходов, которые не рекомендуется (или даже возможно) для металла.Дерево часто легко удерживать, поскольку оно гораздо более податливое, чем металл. Имея несколько приличных точек соприкосновения, вы можете держать практически любую деревянную доску, не беспокоясь о том, что она летит по комнате. Дерево также легко окрашивать и красить, что дает несколько интересных методов для создания изображения в вашем изделии. Например, окрашивание плоского предмета и затем тонкое фрезерование рисунка, который затем заметно проявляется в текстуре древесины. В зависимости от того, как вы относитесь к различным запахам, древесина часто дает приятный запах во время фрезерования.Сосна мне не нравится, но бросьте кусок кедра или даже дуба на свою мельницу, и ваш магазин мгновенно пахнет лесом. Ознакомьтесь с этими пошаговыми инструкциями по фрезерованию древесины на нашей странице проектов Tormach: CNC Pinewood Derby Car

Минусы

Древесину легко обрабатывать, но у нее определенно есть свои недостатки. Очистка древесины на мельнице может быть сложной задачей. Если вы думали, что алюминиевая или стальная стружка застряла в разных местах вашего станка, древесина, как песок, попадает повсюду.Если вы запустите очень чистую машину и сразу после этого промыте корпус пылесосом, очистка не так уж и плоха, но если у вас есть загруженный завод, который часто переполнен щепой, очистка от древесной щепы станет проблемой. Металлы иногда могут иметь несоответствия, что затрудняет их обработку, древесина иногда может быть крайне нестабильной. В то время как древесина снисходительна к скорости и подаче, если вы прогоните кусок и наткнетесь на узел, это может привести к поломке инструмента или выбиванию заготовок. Дерево на мельнице вызывает те же проблемы, что и любой другой режущий инструмент по дереву.Например, древесная пыль горючая, поэтому рекомендуется иметь какую-либо систему сбора пыли, если вы собираетесь много рубить дерево. Вероятно, самый удивительный недостаток пиления дерева – это то, как он изнашивает инструменты. Вы не поверите, но дерево действует как абразив и потенциально может изнашивать инструменты даже быстрее, чем сталь. Хотя вы не заметите этого, если не будете регулярно рубить дерево, это определенно нужно учитывать при выборе инструмента. Хотя дерево не часто является синонимом точности, выполнение высококачественных пропилов в этом материале может привести к фантастическим результатам.Древесина проста в резке и довольно проста для новичков, но если вы планируете выполнять значительный объем механической обработки древесины, обязательно проведите исследование и будьте готовы к недостаткам.

Планы и инструкции по сборке станков с ЧПУ для самостоятельной сборки

– Проект фрезерного станка с ЧПУ Maslow

Цель проекта Maslow – сделать ЧПУ доступным для всех. Это означает создание доступной машины, не требующей специальных инструментов или навыков для сборки, а также простой в использовании.Мы сделали все возможное, чтобы создать дизайн, который, по нашему мнению, способствует достижению этих целей, но мы знаем, что с вашей помощью можно создать еще лучшую машину. Ваши отзывы о том, как улучшить эти направления, более чем приветствуются.

Сборка машины выполняется в пять этапов. Инструкции для каждого шага находятся в соответствующих вики-сайтах GitHub, которые вы можете редактировать. Мы решили выполнять инструкции таким образом, чтобы инструкции всегда были актуальными и были как можно более четкими. Maslow CNC – это проект фрезерного станка с ЧПУ с открытым исходным кодом.Это единственный имеющийся в продаже вертикальный фрезерный станок с ЧПУ, который отличается невысокой стоимостью в 500 долларов США.

– Чертежи фрезерного станка с ЧПУ

Планы фрезерного станка

с ЧПУ – отличная отправная точка для всех, кто хочет построить фрезерный станок с ЧПУ. Они дают ценную информацию о том, как работают эти машины. Многие из нас очень наглядные люди, и полезно видеть примеры этих машин, выложенные на бумаге. Некоторые планы достаточно подробны, чтобы действовать как полный план от начала до конца, в то время как другие предлагают только фрагменты информации.

Вы можете спроектировать и построить свою собственную машину. Тем не менее, планы маршрутизатора с ЧПУ по-прежнему могут быть ценным ресурсом. Планы могут дать вам отличные идеи. Вам может понравиться система линейного перемещения в одной конструкции, но вам больше понравится конструкция режущей станины в другой. Они также могут раскрыть аспекты вашего дизайна, которые могут работать, а могут и не работать.

Вот почему мы хотим предоставить вам как можно больше бесплатных планов и чертежей. Есть несколько компаний, которые предоставляют планы, которые вы можете купить. Некоторые из них того стоят, а другие нет.В настоящее время мы работаем над несколькими бесплатными тарифными планами с изображениями, загрузкой в ​​3D и 2D и даже видео.

Дизайн «JGRO’s»

Эта конструкция очень популярна в сообществе DIY-маршрутизаторов с ЧПУ. Этот набор планов очень подробный и содержит размеры всех частей. Это мобильный портал, спроектированный вокруг конструкции из дерева или МДФ с использованием подшипников скольжения для системы линейного перемещения. Эта сборка может быть очень прочной, если построена правильно. Набор планов также содержит полную спецификацию (ведомость материалов).

Дизайн «Джо 2006 Р-1»

Это еще один очень популярный дизайн. Эта конструкция также представляет собой мобильный портальный фрезерный станок с ЧПУ, созданный на основе конструкции из дерева или МДФ. Система линейного перемещения также разработана на основе подшипников скольжения. Однако по оси X используются сдвоенные стержни и каждая сторона вместо одного. Эта конструкция очень эргономична и использует противокручную раму и наклонные боковые рычаги портала для учета положения центра тяжести.

– Проект DIYLILCNC – 3-осевой фрезерный станок с ЧПУ

Проект DIYLILCNC – это бесплатный набор планов с открытым исходным кодом для недорогого, полнофункционального 3-осевого фрезерного станка с ЧПУ, который может быть построен человеком с базовыми навыками и доступом к инструментам.

Устройства с ЧПУ

используются для изготовления физических объектов с высокой степенью точности. Некоторые устройства с ЧПУ, в том числе DIYLILCNC, оснащены режущим инструментом на портале (например, маршрутизатором), который может перемещаться в двух или более направлениях. Работа инструмента контролируется компьютером, которому поручено преобразовать цифровой дизайн в реальное перемещение инструмента.

DIYLILCNC можно построить примерно за 700 долларов. В эту стоимость входит вся складская фурнитура и листовой материал, используемый в строительстве.Файлы САПР для деталей, вырезанных лазером по индивидуальному заказу, распространяются вместе с планами. Любой, у кого есть доступ к лазерному резаку, может использовать эти файлы для изготовления всех частей панели, необходимых для строительства; те, у кого нет готового доступа к лазерному резчику, могут приобрести комплекты панелей для лазерной резки на нашей странице покупки или передать файлы в местную или онлайн-службу лазерной резки.

Планы и инструкции по сборке DIYLILCNC распространяются бесплатно и предназначены для широкого распространения и модификации с небольшими ограничениями.Планы отформатированы таким образом, чтобы облегчить изготовление, особенно для новичков. DIYLILCNC может быть построен индивидуально, студенческой группой или классом. Создание DIY LIL CNC – это не только безмерное удовольствие, но и отличный способ узнать об управлении движением и CAD / CAM / CAE. См. Краткий обзор проекта DIYLILCNC в видео слева от вас.

– Фрезерный станок Otocoup с компьютерным управлением

Эти рисунки поставляются бесплатно для любителей.

– Технические характеристики станка как на планах

  • Общая ширина 3.20 м, дальность 2,60 м
  • Высота 2,00 м, вылет 1,60 м
  • Диапазон глубины 90 мм
  • Маршрутизатор: предпочитаю Kress FM6990 E (в Европе)
  • Вес двутавровой балки: 10 кг
  • Вес каретки без маршрутизатора: 4 кг
  • Основная балка (вертикальная) и горизонтальная балка с линейкой каменщика 100 x 18 x 1
  • Роликовые подшипники, ABEC1
  • Ремни привода ГРМ типа HTD

– Как сделать трехосный станок с ЧПУ

Идея этого руководства заключалась в том, чтобы удовлетворить мое желание создать станок с ЧПУ размером с настольный компьютер.Хотя было бы неплохо купить готовое устройство, цена, а также размер оказались непомерно высокими. Имея это в виду, я попытался спроектировать и построить трехосевой станок с ЧПУ с учетом следующих факторов:

-Используйте простые инструменты (нужен только сверлильный станок, ленточная пила и ручные инструменты)
-Низкая стоимость (этот вид ускользнул от меня, однако со всем, что было куплено с полки, стоимость всех деталей составляет менее 600 долларов (можно значительно сэкономить) быть изготовлены путем умелого поиска некоторых деталей))
-Маленькая занимаемая площадь (площадь основания 30 дюймов x 25 дюймов)
-Полезная рабочая зона (ось 10 дюймов, ось Y 14 дюймов, ось Z 4 дюйма)
-Относительно быстрая резка скорость (60 дюймов в минуту)
-Количество мелких деталей (менее 30 уникальных деталей)
-Легко получить детали (все детали доступны из 4 источников (Home Depot + 3 онлайн-источника)
-Возможность резать фанеру (успешно) )

– DIY фрезерный станок с ЧПУ

Из этого руководства вы узнаете, как построить фрезерный станок с ЧПУ, который позволит вырезать трехмерные фигуры из дерева, пластика и алюминия с помощью стандартного ручного фрезерного станка.В последнее время я заметил, что все больше и больше проектов с инструкциями включают использование какого-либо станка с ЧПУ, будь то лазерный резак, 3D-принтер, фрезерный станок и т. Д. Я хотел присоединиться к этой революции цифрового производства и начать делать свои проекты даже лучше с помощью этих инструментов. Итак, около года назад я решил найти способ сделать это возможным и пришел к выводу, что простой 3-осевой фрезерный станок с ЧПУ был бы лучшим вариантом для начала работы. Я начал проводить некоторые исследования и решил спроектировать и построить свою собственную машину.Эти поучительные шаги описывают все детали, необходимые для создания машины, которую я спроектировал, и причины, по которым я построил машину именно так. Он также включает объяснение технологии ЧПУ и станет отличным справочником для всех, кто хочет научиться некоторым навыкам изготовления металла. Я надеюсь, что кто-то может использовать эти планы для создания этого маршрутизатора для себя или, по крайней мере, черпать вдохновение из моего дизайна. Я создал двухмерные чертежи всех деталей с полными размерами и спецификациями, подробностями о том, как построить каждую деталь, полными списками деталей и инструментов с ценами и ссылками, базовой схемой подключения и объяснением конструкции.

Для тех из вас, кто уже знает о фрезерных станках с ЧПУ, вот спецификации для моего станка.

  • Перемещение: ось X 23 дюйма
  • Ось Y 13 дюймов
  • Ось Z, 6 дюймов
  • Линейная направляющая: полностью поддерживающая круглая линейная направляющая и установленные подшипники (20 мм, 16 мм, 12 мм)
  • Линейный привод: 1/2 ”-10 5 Прецизионные винты ACME и гайки для гайки с ЧПУ
  • Приводной двигатель и контроллер
  • : Контроллер Gecko G540 с шаговыми двигателями Gecko на 280 унций NEMA 23
  • Конструкция: Сварные стальные трубы 1 “x 2” и алюминиевая пластина толщиной 3/8 “
  • Шпиндель: Bosch Colt Trim Router
  • Быстрая скорость: 200 дюймов в минуту (дюймов в минуту)
  • Скорость резания: концевая фреза 1/4 “, резка по всей ширине, 0.Глубина пропила 100 дюймов, 50 изобр. / Мин, материал – древесина твердых пород (это довольно легкий рез, который, вероятно, составляет менее половины реальной режущей способности)

– Дизайн и детали для ЧПУ Dremel своими руками

Станок с ЧПУ своими руками – очень популярный проект в Интернете, многие сделали разные версии, но я хочу показать вам, как я сделал свой собственный станок с ЧПУ с Dremel в качестве шпинделя. Лично я считаю, что станок с ЧПУ – это своего рода модернизация 3D-принтера, вы можете создавать более прочные детали из дерева или металла, но у него также есть некоторые ограничения.

Что нам потребуется, количество в:
-Инструмент Dremel
-Алюминиевые профили 20x20x600 мм
-12 мм стержень
-500 мм ходовой винт с трапециевидной головкой
-300 мм длинный ходовой винт с трапециевидной резьбой
-12 мм линейный подшипник
от 5 до 8 мм муфта
-T гайка
-винт

-Arduino + экран ЧПУ + шаговые драйверы
-Источник питания
-Шаговые двигатели
-Реле
-Концевые выключатели
-Розетка переменного тока IEC с переключателем

– 3-х осевой фрезерный станок с ЧПУ MDF

Этот фрезерный станок с ЧПУ можно изготавливать с помощью ручных и электроинструментов.

В машине используются китайские линейные направляющие и шарико-винтовые передачи от ebay. С шаговыми двигателями 1,8 Нм, которые я использую с geckodrive g540, они развивают скорость 10 м / мин и скорость подачи 5 м / мин. Рабочая зона составляет около 110 см x 60 см x 10 см.

Предполагаемая стоимость создания такой машины с нуля составляет 1000-1300 евро. На сборку у меня ушло более 80 часов.

– Фрезерный станок с ЧПУ сборка

Open Builds – Распространение оборудования с открытым исходным кодом. Совместное использование сайта Мечтайте – Постройте – Поделитесь.OpenBuilds.com – это новый веб-сайт для разработки проектов и совместной работы, ориентированный на сообщества

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
