Самодельные станки и приспособления для домашней мастерской

Приятно посмотреть, когда человек сделал всю мебель и другие предметы быта собственными руками. Чтобы упростить процесс резки металла или выпилки элементов из дерева, сооружают самодельные станки и приспособления для домашней мастерской. Такое решение экономит не только время на изготовление изделий, но и деньги на покупку готового инструмента. Несколько практичных и интересных вариантов рассмотрим ниже.

Станок для гибки труб своими руками

Читайте в статье

• 1 Как использовать самодельные станки и приспособления для домашней мастерской
• 2 Практичные полки для инструментов своими руками
• 3 Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
  • 3.1 Чертежи столярного верстака своими руками
  • 3.2 Инструкция по сборке деревянного верстака своими руками
  • 3.3 Изготовление столярных тисков для верстака своими руками
  • 3.4 Чертежи слесарного верстака своими руками из металла
• 4 Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры
  • 4. 1 Как сделать приспособление для заточки сверла по металлу своими руками
• 5 Делаем сверлильный станок для домашней мастерской
  • 5.1 Чертежи с размерами для сверлильного станка своими руками
• 6 Варианты прессов для гаража своими руками
  • 6.1 Пресс своими руками из домкрата: чертежи и варианты изготовления
• 7 Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской
• 8 Немного рекомендаций

Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

• Упрощение процесса обработки металла. В ходе создания предметов быта нередко требуется резчик по металлу или пресс.
• Усовершенствование обработки древесины. Даже чтобы построить небольшой сарай или сделать деревянную полочку для дома, необходима электропила и другие деревообрабатывающие приспособления.

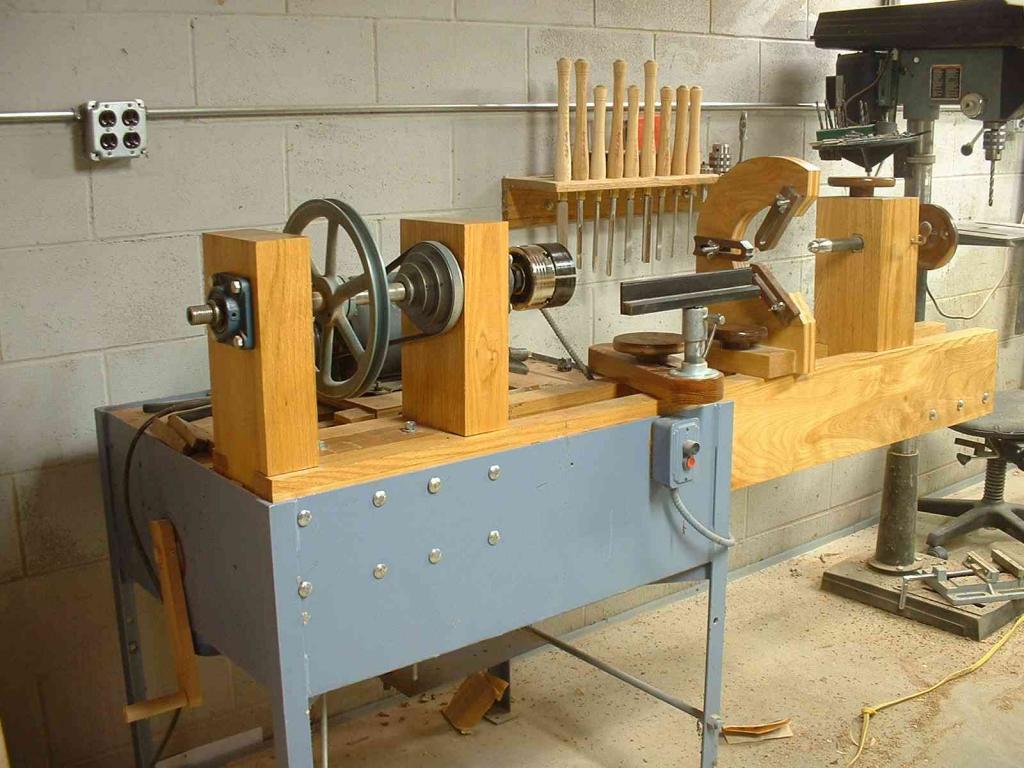

Токарный станок своими руками

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

• столярный верстак;
• приспособление для быстрой заточки ножей;
• устройство для заточки металлических сверл;
• сверлильные станки;
• пресс;
• отрезные дисковые станки.

Самостоятельно собранный сверлильный станок

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

1 из 4

Практичные полки для инструментов своими руками

Перед созданием устройств и инструментов для работы своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или гаражу, где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Отличный вариант для ключей и отверток

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или краской, чтобы не допустить гниения и разбухания древесины.

Деревянная полка-шкаф

Можно сотворить комбинированный вариант стеллажа из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:

Изображение	Последовательность действий
	Собираете каркас. Для этого приготовьте две боковые рамы, состоящие из 4-ех уголков. Соединяете элементы при помощи саморезов. Затем, стягиваете 2 рамы между собой, используя 4 уголка.
	Когда каркас полностью собран, переходите к изготовлению полочек. Их можно сделать из дерева или металла, а также из других подручных плотных материалов. Достаточно вырезать полотна подходящего размера и закрепить их на металлическую основу.
	При желании можно сделать стеллаж подвижным, закрепив четыре небольших колесика. Или прочно установить его в отведенное место в гараже.

Можно найти другие интересные проекты и чертежи по изготовлению полочек для инструментов. Посмотрите видеоматериал по теме:

Watch this video on YouTube

А также сделать своими руками полезные приспособления для домашнего хозяйства:

1 из 4

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

Пример столярного верстака

В комплектацию устройства входят:

1. Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
2. Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
3. Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
4. Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Покупной складной верстак для работы

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Пример чертежа складного верстака

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

• рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
• какая рука рабочая: располагать тиски справа или слева;
• какие заготовки будут изготавливаться: выбор формы стола;
• какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:

Изображение	Что надо сделать
	Верхнюю крышку делаете из толстых досок, чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или ДСП.
	Обшейте крышку по нижнему периметру брусом 5 на 5 см. Так будет удобнее крепить вертикальные опоры. От размера столешницы зависит расположение опор. Их лучше изготовить из толстого прямоугольного бруса минимум 120 на 120 мм.
	Установить столярный верстак надо правильно. Обязательно прочно его закрепите. Если он будет смонтирован на улице под навесом, то выкопайте ямки для опор. В помещении используйте другие способы крепежа.

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Watch this video on YouTube

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

1. Опоры, где каждая приходится губкой для зажима.
2. Двигающаяся зажимная губка.
3. Направляющие из металла. По ним двигается губка.
4. Ходовой винт, для перемещения элементов.
5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:

Изображение	Что надо сделать
	Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры приваривается губка задняя.
	На внутреннюю подвижную деталь приваривается передний стальной фланец. В нем монтируется шпилька, с закрепленными на ней стопорными гайками. С двух сторон фланца надеваются упорные шайбы. Последний элемент – подвижная трубка, закрепленная на передней губке.

А также посмотрите видео «тиски своими руками в домашних условиях»:

Watch this video on YouTube

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Вариант домашнего металлического верстака

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

1. Бритва и скальпель требуют угол в 10-15⁰.
2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
3. Классические многофункциональные ножи – 25-30⁰.
4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Самодельный точильный станок из мотора стиральной машины

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

“Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

“

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

• сам мотор;
• металл для кожуха с толщиной от 2 до 2,5 мм;
• трубочка для фланца;
• камень для заточки;
• гайки;
• пусковой механизм;
• кабель для подключения к электросети;
• уголок из металла или брус из дерева для станины.

Пошаговое описание изготовления станка можете посмотреть в видеоматериале:

Watch this video on YouTube

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

• Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

• К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
• В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использованияРазвернутый чертежГотовый домашний станокДругой удобный вариант

Чтобы понять, как правильно по чертежам собрать собственный станок для заточки сверл, посмотрите видеоматериал по теме:

Watch this video on YouTube

Делаем сверлильный станок для домашней мастерской

«Самоделкины» мастерят своими руками и сверлильный станок. Самодельное приспособление прекрасно справится с изготовлением различных отверстий в вашей домашней мастерской, причем качество получится на высоте, если правильно собрать оборудование.

Вариант домашнего сверлильного станка

Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:

• станина для основания;
• механизм вращения;
• вертикальная стойка.

Для стойки обычно используют ДСП или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.

Можно сделать корпус металлическим

Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:

Watch this video on YouTube

Чертежи с размерами для сверлильного станка своими руками

Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.

Вот несколько примеров чертежей сверлильных станков из дрели своими руками:

С подробным описаниемСхематическое изображение с необходимыми размерамиДругой вариант сборкиПростая схема устройства

А также можно сделать самодельные тиски для сверлильного станка. Ниже приведена видео-инструкция по сборке такого приспособления:

Watch this video on YouTube

Статья по теме:

Станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

Варианты прессов для гаража своими руками

Самодельные прессы для гаража позволяют обрабатывать различные изделия и материалы под воздействием давления. Конструктивно оборудование состоит из цилиндров. В гараже такой станок пригодится для рихтовки или скрепления различных элементов, а также для сгибания листов металла или прессовки картона.

Пример самодельного пресса

Для частного применения достаточно производительности в 10-15 тонн. Чаще всего применяют бутылочный домкрат с предусмотренным ручным насосом, который выступает в роли основного элемента конструкции.

Вот несколько интересных вариантов прессов для гаражей от «самоделкиных»:

Вариант из подручных материаловРельсы тоже пригодятсяГотовая покупная модельУдобный самодельный пресс

Пресс своими руками из домкрата: чертежи и варианты изготовления

Создать самодельный пресс из домкрата можно двумя способами:

• зафиксировать устройство на основании станины, чтобы осуществлять давление вверх;
• установка домкрата ближе к верху станины для давления вниз.

Вот несколько полезных чертежей для создания собственного домашнего пресса:

Простой вариант конструкции с размерамиС описанием элементовПодробный чертеж будущего прессаПример готового устройства

Чтобы правильно подобрать модель и габариты будущего пресса, необходимо учитывать несколько моментов, связанных с самим домкратом:

• его габариты;
• величину рабочего хода штока;
• толщину стола;
• высоту заготовок для прессовки.

Посмотрите, как правильно собрать пресс из домкрата своими руками в видеоматериале:

Watch this video on YouTube

Делаем своими руками отрезные дисковые станки по металлу для домашней мастерской

Станки дисковые – полезные приспособления в домашнем хозяйстве. С их помощью можно быстро разрезать любые металлы под углом в 45 или 90⁰. Монтировать такое устройство обязательно на жесткое основание. Если поставить другой диск можно работать со всевозможными материалами, а не только с металлическими листами. Покупать готовую установку достаточно дорого, поэтому легче и интереснее сделать станок своими руками.

Готовый вариант станка для резки

В простом варианте создания самодельного дискового отрезного станка понадобятся следующие материалы и инструменты:

• угол металлический №25;
• швеллер №10;
• вал и профильная труба;
• сварочный аппарат;
• подшипник;
• электромотор и коробка для проводов;
• пусковой механизм, катушка и дрель.

После подготовки всех инструментов и материалов для собственного станка необходимо выбрать подходящий чертеж самодельного отрезного станка по металлу. Своими руками можно сделать приборы по следующим схемам:

Вариант подробного чертежаСхема станкаЧертеж несложного устройстваСамодельная маятниковая пила

Собрат станок для резки металлических листов на основе болгарки несложно, если вы умеете работать с различным инструментом и готовы вырезать заготовки. Ход работы по сборке собственного отрезного станка следующий:

1. Из уголка нарежьте заготовки для рамы, размеры которой должны быть 40*60*120см. Сварите элементы в общий каркас. А в качестве направляющей приварите швеллер.
2. На швеллер прикрепите пару стоек в вертикальном положении при помощи болтов. Из трубы необходимо сделать раму 45 на 60 см для установки мотора и вала.
3. На задней части рамы устанавливаете пилу с двигателем. Лучше подобрать асинхронный мотор, мощностью от 1,5 до 3 кВт. Затем, сделайте вал с фланцами, шкивом и опорами. При этом фланец выступает только на 3,2 см.
4. Закрепите подшипник на вал, там же закрепите шкив и опоры. Смонтируйте коробку с электросхемами снизу рамы. Затем, на длинную часть коромысла закрепляете инструмент, а на короткую монтируете мотор. Соединяете мотор и вал с помощью ременной передачи, и ваше устройство готово.

Готовый вариант после соединения всех элементов

Чтобы полностью понимать всю последовательность действий, посмотрите видео, как сделать отрезной станок из болгарки своими руками:

Watch this video on YouTube

Статья по теме:

Чтобы изготовить трубогиб для профильной трубы своими руками – изучите подробные инструкции, видео, фото, чертежи из данного обзора. С помощью этих материалов реализовать соответствующий проект не сложно.

Немного рекомендаций

Домашняя мастерская или укомплектованный гараж – гордость любителя работать руками. Чтобы сделать приборы и приспособления своими руками надо правильно выбрать чертежи и материалы изготовления.

Самодельный окучник для огорода

Среди самых распространенных вариантов домашнего оборудования можно встретить не только точило для ножей, пресс или станок для резки металла, но и другие варианты:

• устройства для загиба труб;
• станки для работы с деревом;
• много приспособлений для огорода;
• соковыжималки для больших объемов винограда и многое другое.

Стол с циркулярной пилой для безопасной работы с древесиной

Какой вариант для обустройства своего гаража вы бы не выбрали, стоит задуматься о полочках для инструментов или ящиков для оборудования. Главное, чтобы использовать приспособления, сделанные своими руками, было удобно, легко и безопасно.

Домашняя пилорама из бензопилы

Не бойтесь экспериментировать и превращать подручные материалы и инструменты в настоящие полезные станки для домашней мастерской и гаража.

Самодельные станки сделать самому своими руками: комплектующие материалы

Если человек часто сталкивается с тем, что ему необходимо что-либо изготовить из дерева, просто любит этим заниматься или производит вещи на заказ, то ему просто необходим станок. Приобретать такие вещи не только дорого, но они еще и не всегда они подходят по размерам, могут быть неудобными или не вписываться в дизайн. А вот самодельный станок своими руками, сделанный по нужным размерам, идеально впишется в пространство комнаты и всегда будет удобным.

Двигатель

Если было принято решение об изготовлении этого прибора своими силами, то тут важно правильно подобрать комплектующие. К примеру, для того чтобы сконструировать фрезерный станок по дереву, обязательно понадобится электродвигатель. Эта деталь может быть нескольких типов.

Первый тип двигателя, который может быть использован при изготовлении станка своими руками, – это асинхронный. Преимущество заключается в том, что он не требует обслуживания, а также позволит работать с более крупной фрезой. Из недостатков можно выделить большое количество шума, которое издает двигатель при работе. Однако тут уже вопрос чисто индивидуальный.

Коллекторный двигатель. Этот вариант несколько хуже, чем предыдущий, по той причине, что с течением времени и работы детали у нее истираются щетки, которые приходится менять. Чем больше и интенсивнее эксплуатируется двигатель, тем чаще придется менять щетки.

Мощность двигателя

Выбрать тип двигателя для самодельного станка своими руками – это еще не все. Нужно обратить внимание на мощность этого элемента. Это очень важный показатель.

Станки с мощностью до 0,5 кВт лучше всего подходят для поверхностной обработки материала. Стоит добавить, что обрабатывать на таком станке можно будет лишь самые мягкие породы дерева и использовать лишь небольшие режущие инструменты.

Второй тип мощности двигателя для самодельного станка своими руками – это 1,2 кВт. Как показывает практика, этот показатель является наиболее универсальным и востребованным. Этой мощности вполне хватит для глубинной обработки дерева. Для домашнего применения 1,2 кВт вполне хватает.

Последний тип мощности – до 2 кВт. Чаще всего такие станки являются уже полупрофессиональными. Они открывают широкие возможности по обработке дерева, позволяют использоваться практически любые виды фрез, а также обрабатывать некоторые типы пластика и мягкого металла – алюминия.

Число оборотов и питание верстака

Если говорить о количестве оборотов для самодельного станка своими руками, то тут все довольно просто и понятно. Чем выше числовой показатель данной характеристики, тем чище и эффективнее будет конечная обработка детали из дерева. Однако тут есть и еще один небольшой плюс. Если число оборотов достаточно высокое, то такому двигателю становятся не страшны такие дефекты дерева, как сучки. Фреза пройдет их без всяких проблем.

С питанием тоже все довольно просто. Чаще всего выбираются те двигатели, которые питаются от 220/50. Установка и подключение такого типа двигателя не вызывает проблем. Несколько больше трудностей возникает при подключении элементов с трехфазным питанием.

Верстак и рама для агрегата

Изготовленный своими руками станок по дереву обязательно должен иметь такой элемент, как верстак. Выбор его размеров должен основываться на том, с какими деталями придется работать в будущем. Габариты стола, на который все это будет монтироваться, особого значения не имеют.

Рама для станка должна быть подобрана так, чтобы она была не просто очень прочной, но еще и стойко могла переносить динамические нагрузки. Основное отличие собранного своими руками станка по дереву электрического от ручного в том, что само устройство не будет перемещаться, а вот заготовку придется активно двигать. С практической точки зрения применение древесины для рамы станка – это не лучшая идея. Все из-за того, что со временем дерево иссыхает, покрывается трещинами и теряет свою прочность. Наиболее оптимальным вариантом станет металлическая труба, которая имеет квадратный или прямоугольный профиль.

Столешница

При выборе этого элемента все в точности как с рамой, да наоборот. Металл будет не лучшим выбором в качестве исходного материала по двум причинам. Во-первых, столешница получится очень массивной и будет иметь слишком грубый вид. Во-вторых, придется использовать сварку, чтобы все надежно закрепить.

Лучше всего использовать один из следующих трех материалов:

• строганные доски;
• плиты из ДСП, ОСВ;
• многослойную фанеру.

Материал для столешницы должен быть довольно прочным, чтобы выдерживать последующие нагрузки. По этой причине толщину и материал для изготовления этого элемента нужно выбирать, опираясь на то, какие работы будут проводиться в дальнейшем. Еще одна важная деталь – это гладкая поверхность стола. Если не соблюдать эту рекомендацию, то сделать точную фрезу не получится. Если важно собрать самодельный станок своими руками так, чтобы на нем можно было выполнять достойного качества заготовки, то это одно из важнейших условий.

Для того чтобы обеспечить идеально ровную поверхность, можно воспользоваться такими способами, как: ламинирование, обивка листовым железом или точная подгонка строганных досок.

Как сделать станок своими руками

Порядок сборки этого устройства начинается с того, что необходимо определить месторасположение двигателя. Наилучшим вариантом считается установка этого элемента под столом. На валу двигателя, который должен быть направлен вертикально вверх, располагают фрезу. Для того чтобы облегчить порядок сборки, лучше всего сделать чертеж станка своими руками, на котором все детали были изображены заранее.

Король станков

• по:
Куинн Данки

Токарный станок не зря называют королем станков. Есть очень мало вещей, которые вы не можете сделать с ним. На самом деле люди любят изрекать старую пилу о том, что токарный станок — это единственный станок, который можно сделать самому. Хоть и цепляюще, я думаю, что это немного неискренне. Точнее будет сказать, что во всех станках есть детали, которые (вероятно) может изготовить только токарный станок. В этом смысле токарный станок — самый «основной» станок. Однако, прежде чем лелеять мечты о самовоспроизведении, знайте, что большинство ранних токарных станков изготавливались вручную путем царапания требуемых плоских поверхностей. Так что нет, токарный станок не может сделать сам себя, но токарный станок и умелый мастер с ручным скребком точно могут.

На самом деле, если вы читали Токарный станок по металлу  Дэвида Дж. Джинджери, вы знаете, что токарный станок играет важную роль в создании самого себя , пока вы все еще работаете над ним .

С этой серией статей мы совершаем путешествие в мир машиностроения. В предыдущей статье мы прошлись по истории станков. Давайте теперь перейдем к современной погоне и поможем некоторым заинтересованным людям погрузиться в мир хобби-обработки, не так ли? Как мы видели в прошлый раз, первыми станками были токарные станки, и именно с них вы должны начать.

Precision Inception

Отбросив немного педантизма, давайте поговорим о том, почему токарные станки имеют основополагающее значение. Помните, как я сказал, что станки умело создают детали с большей точностью, чем они сами? Токарный станок — яркий тому пример.

Прежде всего, машина вращает заготовку, а режущий инструмент остается неподвижным. Это может показаться произвольным, но это, безусловно, не так. Самые ранние токарные станки удерживали заготовку между двумя острыми концами. Это умный способ добиться чрезвычайно высокой точности по одной оси. Настолько, что точение «между центрами» по-прежнему используется сегодня, когда требуется максимальная точность. Две точки образуют прямую линию, и таким образом поддерживая работу, мы устраняем все источники «биения» или неточности в приводном механизме. Это, в свою очередь, сводит проблему точности к выяснению того, как перемещать инструмент вперед и назад, сохраняя при этом хорошо контролируемое расстояние до изделия. Эту проблему решить гораздо проще, чем любую другую механическую геометрию, которую может использовать станок, и поэтому токарные станки являются королем.

Токарный станок — это место, с которого можно начать заниматься механической обработкой в ​​качестве хобби, потому что он учит вас основам, применимым ко всем станкам, и в то же время является наиболее полезным. Чем глубже вы погружаетесь в токарную работу, тем больше понимаете, как мало она не может сделать. Большинство других станков существуют не для того, чтобы делать то, что не может делать токарный станок, а для того, чтобы упростить настройку или ускорить выполнение этих операций.

Оценка вашего первого станка

Итак, вы приняли мудрое решение купить токарный станок. С чего начать? Первое решение, которое необходимо принять, это размер. Эмпирическое правило среди Crusty Old Machinists™ заключается в том, что вы должны покупать самую большую машину, для которой у вас есть место. Говорят, что на большом станке можно делать маленькие вещи, а на маленьком станке нельзя делать большие вещи. Как и большинство старых поговорок, это лишь отчасти правда. Использование машины, соответствующей размеру выполняемой вами работы, имеет смысл. Если вы хотите делать часы, радиоуправляемые автомобили или модели, приобретите небольшой настольный станок. Если вы хотите спроектировать двигатель для гоночного автомобиля или отремонтировать исторический городской паровоз, приобретите большую напольную машину.

Токарные станки измеряются по «размаху» и длине станины. Обозначение типа «7×20″ означает, что что-то диаметром 7 дюймов можно раскачивать, не задев кровать, а сама кровать имеет длину 20 дюймов. Как и большинство цифр, применяемых к потребительским товарам, обе они вводят в заблуждение. В то время как 7-дюймовый объект может технически подойти, у машины, вероятно, нет достаточной мощности или досягаемости инструмента, чтобы фактически работать с чем-то на этом пределе. Точно так же эта 20-дюймовая длина станины быстро съедается задней бабкой, сверлами и другими инструментами, которые должны находиться внутри вашей рабочей зоны. В этом смысле верна старая поговорка — приобретите машину настолько большую, насколько, по вашему мнению, вы можете вписаться в категорию работы, которую хотите выполнять.

Сейчас я оставлю вас подумать о том, насколько большой должна быть ваша машина. В следующий раз мы поговорим о том, что искать в машине, как ее купить, куда ее поставить и так далее. Следите за обновлениями!

Posted in Колонки Hackaday, Интерес, Оригинальное искусство, SliderTagged токарный станок, механическая обработка, токарный станок по металлу

Инструменты и оборудование для механических цехов

Станки и оборудование для механических цехов

Станки включают различные изделия, которые используются для придания формы, резки, шлифовки, резки и формовки металла в желаемую деталь. Это достигается путем удаления металлической стружки с заготовки.

Эти высокотехнологичные и передовые промышленные инструменты и машины могут работать по-разному, в зависимости от модели. Они могут управляться вручную или с электронным, пневматическим или гидравлическим приводом.

В Penn Tool Co. мы предлагаем широкий ассортимент промышленных станков онлайн. Некоторые из наиболее популярных примеров включают токарные станки, шлифовальные станки, сверлильные станки, фрезерные станки и многое другое.

Лучшие станки для магазинов, заводов и гаражей

Станки являются жизненно важной частью многих различных типов магазинов, фабрик и гаражей. Например, в механическом цехе будут токарные станки для растачивания отверстий и шлифовки поверхностей.

Тем временем на фабрике будут установлены фрезерные станки для создания точных форм из материала или «заготовки». В гараже вы можете найти сверлильные станки, используемые для всего: от расширения цилиндрических отверстий до зенкерования и растачивания.

Каким бы ни был ваш бизнес, поиск подходящего станка поможет вам максимально повысить эффективность, свести к минимуму количество ошибок и оптимизировать производительность. Сотрудничество с Penn Tool Co. поможет вам получить нужное оборудование с первого раза. Таким образом, вы можете сосредоточиться на проекте.

Универсальные станочные инструменты

Станки незаменимы для производителей во многих отраслях промышленности, поскольку этот класс оборудования столь же обширен, сколь и универсален. К ним относятся:

• сверление отверстий в материалах с прецизионной точностью;
• изготовление форм для литья расплавленных металлов, таких как алюминий или сталь;
• обработка деталей из дерева;
• и резка металла для изготовления деталей машин, автомобилей, велосипедов, бытовой техники.

Количество приложений бесконечно!

Технические инструменты и машины

Успех компании зависит от использования правильного оборудования для каждой задачи. Для некоторых производителей это могут быть специализированные промышленные машины для уникальных применений. Твердосплавные дезинтеграторы, например, представляют собой тип режущего инструмента с конусообразным алмазным покрытием, используемым для обработки металлов.

Твердосплавный дезинтегратор можно использовать для резки, шлифовки и полировки стали, алюминия, меди, нейзильбера, титановых сплавов и многих других материалов. Между тем, наши пилы для холодной резки металла также отлично подходят для резки как черных, так и цветных металлов. Однако, в отличие от обычных пил, они предназначены для охлаждения лезвия и материала.

Какими бы уникальными ни были требования вашего рабочего места, у нас обязательно найдутся необходимые вам технические станки.

Обновите свой магазин с помощью станков от Penn Tool Co.

Потому что Penn Tool Co. рада предложить на продажу широкий выбор станков. Наш обширный каталог позволяет слесарям и машинистам с легкостью выполнить любой проект.

Чтобы обеспечить максимальное качество и неизменную надежность, мы продаем механические инструменты ведущих брендов, которые вы знаете и любите. На самом деле, наша конечная цель — предоставить вам превосходные инструменты, которые будут работать и работать долгие годы.
