Токарно карусельный станок 1540
Токарно карусельный станок 1540 предназначен для производительной черновой и чистовой обработки различных заготовок из чёрных и цветных металлов.
На станках можно производить обтачивание и растачивание цилиндрических и конических поверхностей, протачивание торцовых поверхностей, в том числе и с постоянной скоростью резания, прорезку канавок и отрезку, сверление, зенкерование и развёртывание центральных отверстий.
Технические характеристики
| Наибольший диаметр обрабатываемой детали, мм | 4000 |
| Диаметр планшайбы, мм | 4000 |
| Наибольшая высота обрабатываемой детали, мм | 2000 |
| Мощность главного привода, кВт | 125 |
| Класс точности | |
| Наибольшая масса обрабатываемой детали, кг | 63000 |
| Наибольший ход ползунов вертикальных суппортов, мм | 1250 |
| Наибольший угол поворота суппортов, градусов | 15 |
| Наибольшее усилие резания на правом суппорте, кгс | 6300 |
| Наибольшее усилие резания на левом суппорте, кгс | 5000 |
| Наибольшее суммарное усилие резания двумя суппортами, кгс | 10000 |
| Наибольший момент резания на планшайбе, кгс*м | 16000 |
| Пределы частоты вращения планшайбы, мин-1 | 0,52 – 48,7 |
| Пределы вертикальных и горизонтальных подач, мм/мин | 0,059 – 470 |
| Наибольшая длина хода ползуна суппорта, мм | 1600 |
| Подача ползуна и суппорта (наименьшая – наибольшая) мм/мин | 0,0435 – 352,0 |
| Скорость быстрого перемещения ползуна и суппорта, мм/мин | 2950 |
| Диаметр расточного шпинделя суппорта, мм | 90 |
| Наибольшая длина хода расточного шпинделя, мм | 800 |
| Частоты вращения расточного шпинделя, мин-1 | 25 – 630 |
| Наибольший крутящий момент расточного шпинделя кгс*м | 220 |
Число ступеней подачи шпинделя, шт. | 8 |
| Подача расточного шпинделя (наименьшая – наибольшая), мм/мин | 0,0435 – 352,0 |
| Наибольшее усилие подачи шпинделя, кгс | 2000 |
| Ход ползуна бокового суппорта, мм | 950 |
| Величина вертикального хода суппорта, мм | 1820 |
| Наибольшее усилие резания суппортом, кгс | 3000 |
| Подача ползуна и суппорта (наименьшая – наибольшая) мм/мин | 0,059 – 470,0 |
| Скорость быстрого хода ползуна и суппорта, мм/мин | 2540 |
| Наибольший диаметр торцевой фрезы, мм | 110 |
| Частота вращения торцевой фрезы, мин-1 | 80 – 675 |
| Наибольший крутящий момент торцевой фрезы, кгс*м | 30 |
| Длина станка, мм | 5900 |
| Ширина станка, мм | 10100 |
| Высота станка, мм | 7200 |
| Высота над уровнем пола, мм | 6000 |
| Масса станка, кг | 105000 |
Особенности конструкции станка 1540

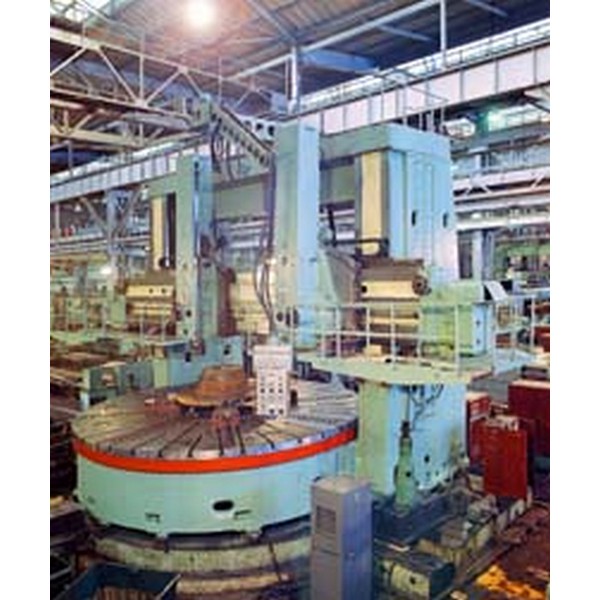

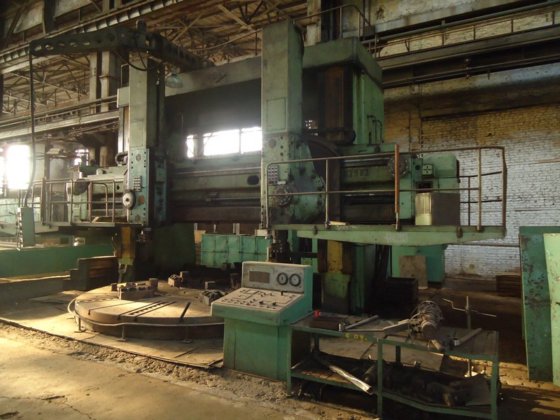

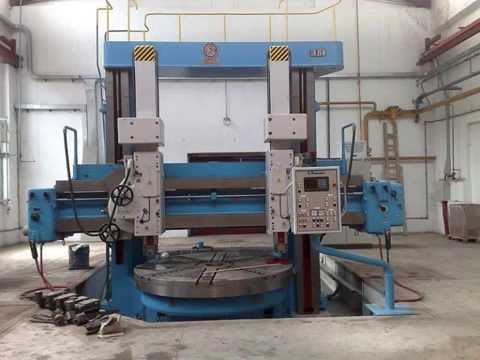

Внешне, станок 1540 имеет обычную для двухстоечных токарно-карусельных станков компоновку.
Базовые узлы токарного станка обладают достаточно высокой жесткостью, которые в сочетании с высокой мощностью привода главного движения позволяют производить высокопроизводительную обработку деталей при силовых и скоростных режимах.
Поперечина станка 1540 перемещается вверх-вниз по направляющим стоек и фиксируется в необходимом положении исходя из высоты обрабатываемой детали.
Шпиндель соединенный с планшайбой, вращается на радиальных роликовых подшипниках, их внутренние кольца имеют посадочные конические отверстия, обеспечивающие возможность регулировки зазора и создания натяга с целью достижения нужной точности вращения планшайбы.
Рабочие движения суппортов происходят от редуктора привода главного движения через коробки подач, установочные движения — от асинхронных электродвигателей, размещенных на коробках подач.
Органы управления токарным станком 1540 (кнопки, переключатели, специальные лампы) находятся в основном на подвесном пульте.
Токарно-карусельный станок 1540 ремонт и изготовление в Москве
Заказать
Узнать цену
ООО “Инвест-Станко” может изготовить или выполнить капитальный ремонт имеющегося токарно-карусельного станка 1540. На оборудование дается гарантия и устанавливается эксплуатационный период.
Станок 1540 предназначен для черновой и чистовой обработки стальных и чугунных деталей, изделий из цветных металлов и их сплавов, а также из неметаллических материалов.
На станке выполняют токарную обработку деталей средних и больших размеров.
В случае необходимости изготовления или ремонта станка токарной группы просим вас обращаться на наше предприятие по телефонам:
+7 (495) 105-93-70,
+7 (495) 133-87-25.
Станки изготавливаются по требованию заказчика в разной комплектации.
Шпиндель станка имеет вертикальное расположение и находится снизу у основания. На его верхнем конце расположена планшайба, на которой с помощью кулачков, имеющих радиальное перемещение, устанавливается и закрепляется обрабатываемое изделие.
Изделие совершает главное вращательное движение, а инструмент, закрепленный на суппорте, – поступательное движение подачи. Шпиндель станка частично разгружен, так как массу изделия и силы резания воспринимают круговые направляющие планшайбы.
| Параметр | 1540 |
|---|---|
| Наибольший диаметр обрабатываемой детали, мм | 4000 |
| Диаметр планшайбы, мм | 4000 |
| Наибольшая высота обрабатываемой детали, мм | 2000 |
| Мощность главного привода, кВт | 125 |
| Наибольшая масса обрабатываемой детали, кг | 63000 |
| Наибольший ход ползунов вертикальных суппортов, мм | 1250 |
| Наибольший угол поворота суппортов, градусов | 15 |
| Наибольшее усилие резания на правом/левом суппорте, кгс | 6300/5000 |
| Наибольшее суммарное усилие резания двумя суппортами, кгс | 10000 |
| Наибольший момент резания на планшайбе, кгс*м | 16000 |
| Пределы частоты вращения планшайбы, мин-1 | 0,52 – 48,7 |
| Пределы вертикальных и горизонтальных подач, мм/мин | 0,059 – 470 |
| Диаметр расточного шпинделя суппорта, мм | 90 |
| Наибольшая длина хода расточного шпинделя, мм | 800 |
| Частоты вращения расточного шпинделя, мин-1 | 25 – 630 |
| Наибольший крутящий момент расточного шпинделя кгс*м | 220 |
Число ступеней подачи шпинделя, шт. |
8 |
| Подача расточного шпинделя, мм/мин | 0,0435 – 352,0 |
| Наибольшее усилие подачи шпинделя, кгс | 2000 |
| Ход ползуна бокового суппорта, мм | 950 |
| Величина вертикального хода суппорта, мм | 1820 |
| Наибольшее усилие резания суппортом, кгс | 3000 |
| Подача ползуна и суппорта (наименьшая – наибольшая) мм/мин | 0,059 – 470,0 |
| Скорость быстрого хода ползуна и суппорта, мм/мин | 2540 |
| Габариты, мм | 5900 х 10100 х 7200 |
| Масса станка, кг | 105000 |
