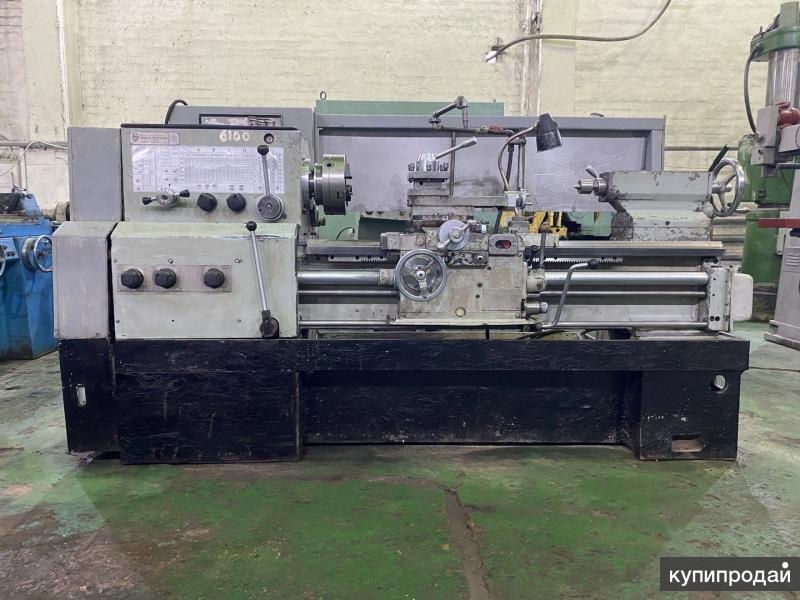

Станок 16к25: 16К25 Станок токарно-винторезный облегченный универсальный. Паспорт, руководство, схемы, описание, характеристики
alexxlab | 12.05.2023 | 0 | Разное
| Основные параметры станка | |
| Класс точности по ГОСТ 8-82 | Н |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 500 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 290 |
| Наибольшая длина устанавливаемой детали РМЦ, мм | 710, 1000, 1400, 2000 |
| Наибольшая масса обрабатываемого изделия в центрах, кг | 650..1800 |
| Наибольшая масса обрабатываемого изделия в патроне, кг | 300 |
| Наибольшая длина обтачивания, мм | 645, 935, 1335, 1935 |
| Высота центров над плоскими направляющими станины, мм | 250 |
| Шпиндель | |
| Диаметр отверстия в шпинделе, мм | 52 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 50 |
| Частота вращения шпинделя в прямом направлении, об/мин | 12,5. .1600 |
| Частота вращения шпинделя в обратном направлении, об/мин | 19..1900 |
| Количество прямых скоростей шпинделя | 22 |
| Количество обратных скоростей шпинделя | 11 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 6 |
| Диаметр фланца шпинделя, мм | 170 |
| Суппорт. Подачи | |
| Наибольшая длина поперечного перемещения, мм | 300 |
| Наибольшая длина продольного перемещения, мм | 645, 935, 1335, 1935 |
| Диапазон продольных подач, мм/об | 0,05..2,8 |
| Диапазон поперечных подач, мм/об | 0,025..1,4 |
| Количество подач продольных/ поперечных | 22/ 24 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 3,8/1,9 |
| Пределы шагов метрических резьб, мм | 0,5. .112 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 56..0,5 |
| Пределы шагов модульных резьб, модуль | 0,5..112 |
| Пределы шагов питчевых резьб, питч диаметральный | 56..0,5 |
| Цена одного деления лимба продольного/ поперечного перемещения, мм/об | 1/ 0,05 |
| Наибольшее усилие, допускаемое механизмом подач продольное на резце/ на упоре, Н | 5884/ 7845 |
| Наибольшее усилие, допускаемое механизмом подач поперечное на резце/ на упоре, Н | 3530/ 4510 |
| Резцовые салазки | |
| Наибольшая длина перемещения, мм | 150 |
| Цена одного деления лимба, мм/об | 0,05 |
| Задняя бабка | |
| Наибольшее перемещение пиноли, мм | 150 |
| Цена одного деления лимба перемещения пиноли, мм | 0,1 |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 5 |
| Величина поперечного смещения корпуса, мм | ±15 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 4 |
| Электродвигатель главного привода М1, кВт | 11 |
| Электродвигатель привода быстрого перемещения каретки и суппорта М2, кВт | 0,75 |
| Электродвигатель насоса охлаждения М3, кВт | 0,12 |
| Электродвигатель гидростанции М4, кВт | 1,1 |
| Габариты и масса станка | |
| Габариты станка (длина ширина высота) РМЦ=1000, мм | 2795 х 1240 х 1500 |
| Масса станка РМЦ=1000, кг | 3095 |
