Токарно-винторезный станок 16К40 – Поставки станков
Токарно-винторезный станок 16К40 предназначен для выполнения разнообразных работ на заготовках из черных и цветных металлов. На нем производятся разные виды работ: точение прямолинейное и ступенчатое, конусов, внутренних отверстий, сверление, торцевание, нарезание различной резьбы. Зажимать заготовку можно как в патроне, так и в центрах.
Модель 16К40 сменила устаревшие марки станков ДИП 400, 164, 1А64, 1М64.
Качество получаемой поверхности по шероховатости Ra 2,5 мкм.
Тип климатического исполнения УХЛ 4 (ГОСТ 15150—69).
Конструктивные и технологические характеристики
- Закаленные и шлифованные направляющие скольжения на станине обеспечивают плавные и точные перемещения суппорта и задней бабки.
- Жесткая станина, мощный привод главного движения и большие пределы оборотов шпинделя и подач обеспечивают настройку работы оборудования на различные режимы резания.
- Применение резцов из быстрорежущей стали и с пластинами из твердого сплава позволяет точить стальные, чугунные детали, а так же из нержавейки и труднообрабатываемых материалов.
- Обработка длинной конусной поверхности происходит при одновременной подачи суппорта и каретки.
- Изготовление коротких конических изделий обеспечивается движением салазок под определенным углом.
- При наличии блока цифровой индикации производится контроль перемещений рабочих узлов.
- Точение заготовок производится резцом (проходным, фасонным, отрезным, подрезным), а для обработки отверстий применяют осевой инструмент: сверла, метчики, плашки, развертки и т.д.
- На токарном станке допускается установка дополнительных приспособлений, при помощи которых расширяются возможности технологического процесса.
- Благодаря простоте управления и эксплуатации станки токарно-винторезные 16К40 нашли применение в единичном и мелкосерийном производстве, а так же в ремонтных подразделениях.
- Защитные ограждения предотвращают вылет стружки и эмульсии из зоны резания, тем самым обеспечивая безопасность оператора.
Технические характеристики
| Максимальный диаметр обработки над направляющими станины, мм | 800 |
| Наибольший диаметр заготовки над суппортом, мм | 490 |
| Длина устанавливаемой детали, мм | 750/1500/3000/5000/8000/10000 |
| Масса обрабатывающей заготовки, кг | 3500 |
| Класс точности станка по ГОСТ 8 – 82 | Н(П) |
| Диаметр сквозного отверстия в шпинделе, мм | 105 |
| Конус на шпинделя | 115 |
| Высота резца, мм | 40 |
| Наибольший крутящий момент, Нм | 3000 |
| Количество оборотов шпинделя в прямом направлении, об/мин | 10-1250 |
| Число скоростей шпинделя | 22 |
| Передний конец шпинделя | 11М |
| Продольные рабочие подачи, мм/об | 0,033-5,6 |
| Поперечные рабочие подачи, мм/об | 0,013-2,064 |
| Диапазон шагов метрической резьбы, мм | 1-224 |
| Диапазон шагов дюймовой резьбы, ниток на дюйм | 28-0,25 |
| Диапазон шагов модульной резьбы, модуль | 0,25-56 |
| Диапазон шагов питчевой резьбы, питч диаметральный | 112-0,5 |
| Мощность двигателя главного движения, кВт | 18,5 |
| Габаритные параметры, мм | |
| длина | 3000/3740/5240/7240/10300/ 2420 |
| ширина | 1860 |
| высота | 1625 |
| Масса, кг | 4450/5550/6200/9350/11900/13300 |
Оснащение станка
| Основное | Опции |
|
|
Описание узлов и компонентов
Станина прямоугольной формы, отлитая из чугуна, установлена на двух тумбах и размещает на себе все остальные узлы и механизмы.
Для повышения жесткости и прочности в ее конструкции предусмотрены специальные ребра. На поверхности самой станины расположены направляющие скольжения, по которым перемещаются суппорт и задняя бабка. Снизу находится лоток для сбора отработанной стружки и слива эмульсии.
Шпиндельная бабка представляет из себя чугунный корпус и включает в себя основной рабочий узел – шпиндель и коробку скоростей, регулирующую число оборотов. Шпиндель смонтирован на трех опорах: первая и средняя – двухрядные роликоподшипники, третья – комбинация радиального и упорного подшипников. Сквозное внутреннее отверстие позволяет устанавливать для обработки прутки различной длинны. С торца шпинделя крепится патрон, в котором зажимается заготовка.

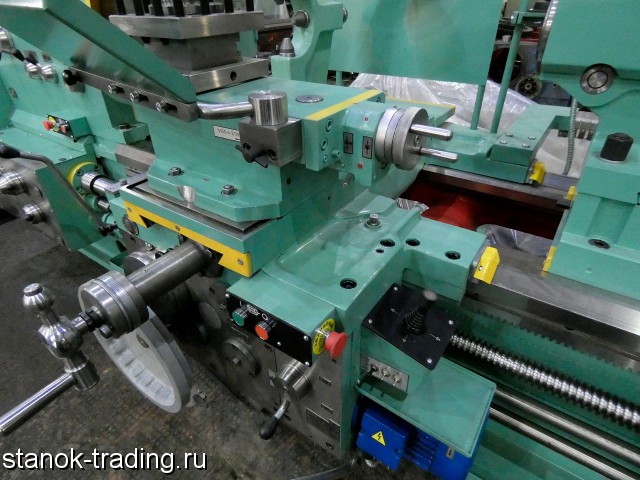

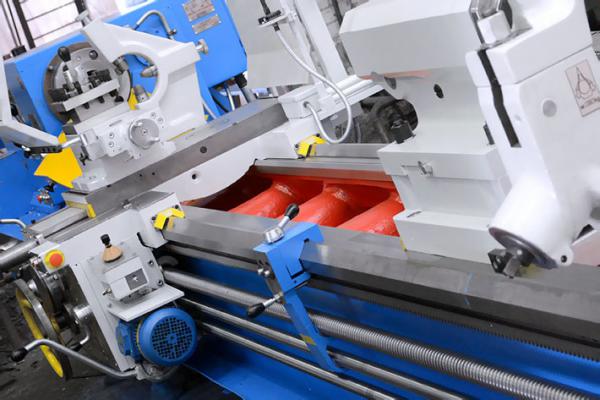

Суппорт служит для передачи инструменту подач в продольном и поперечном направлениях.С верху располагается четырех позиционных резцовый держатель для установки рабочего инструмента. На суппорте имеется каретка, с помощью которой можно обрабатывать конические поверхности, для этого ее нужно развернуть на определенный угол.
Задняя бабка располагается справой части на направляющих станины. Служит для поджима заготовок значительной длины и фиксации различного осевого инструмента, для этого в ней расположена пиноль с конусным отверстием.
Набор сменных колес применяется при изготовлении резьбы (метрической, модульной, дюймовой, питчевой). Для их установки имеется ниша в левой части коробки стройку .
Коробкаподач находится в нижней части станины под шпиндельной бабкой и осуществляет оптимальную настройку режимов обработки.

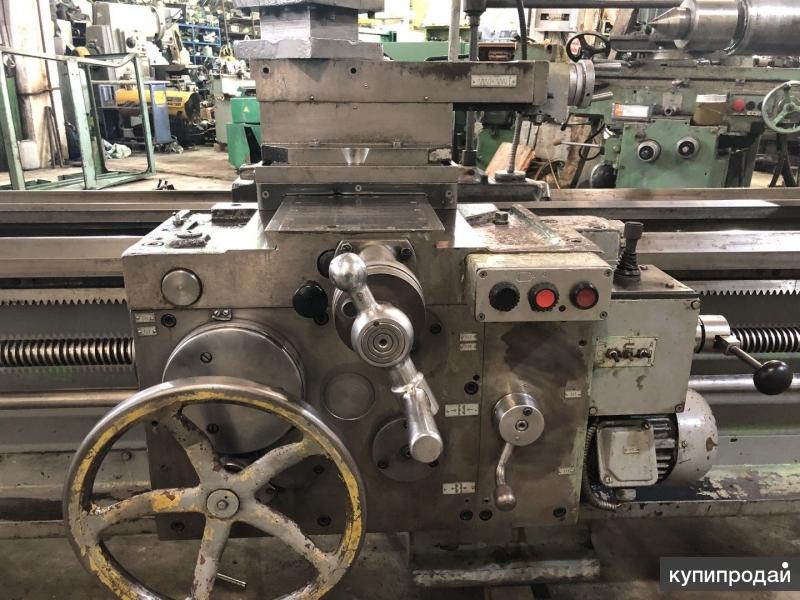

Фартук предназначен для передачи поступательных перемещений суппорта через вращение ходового винта. На его корпусе располагаются рукоятки для регулировки подачами. В конструкции фартука имеются блокирующие устройства для исключения одновременных подач быстрого хода суппорта и движения от ходового вала.
Система охлаждения располагается в правой тумбе и состоит из насоса, электродвигателя, трубопровода и лотка для сбора эмульсии.
Охлаждение предотвращает излишний нагрев кромок резца при обработке.
Электрооборудование и шкафуправления управляет работой всех узлов и механизмов станка. Для предотвращения аварийных ситуаций в электрической схеме предусмотрена система блокирующих устройств. Мощный двигатель главного движения обеспечивает высокий момент на шпинделе.
Чтобы узнать дополнительную информацию и купить токарно-винторезный станок модели 16К40 обращайтесь по телефону +7(4852) 66-40-25или по электронной почте:Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Цена и сроки поставки зависят от исполнения и комплектации. На все модели предоставляется гарантия 12 месяцев.
По отдельному соглашению, проведем шеф монтаж и запуск оборудования на площадях заказчика с обучением обслуживающего персонала и изготовлением тестовых деталей.
Токарные, токарно-винторезные, токарно-карусельные станки 404
Leave the search box empty to find all products, or enter a search term to find a specific product.
Сортировать по
Дата создания товара -/+
Название товара
Название производителя
Производитель:
Выбрать производителя
Астраханский станкостроительный завод
Ижевский машиностроительный завод “Ижмаш”
Красный Пролетарий, г. Москва
Московский станкостроительный завод “Красный пролетарий”
Польша
Рязанский станкостроительный завод
Средневолжский станкостроительный завод
Ульяновский машиностроительный завод
Фрунзенский машиностроительный завод
Челябинский станкостроительный завод
Чехия, TOS
Показано 1 – 31 из 31
50100
Max диаметр заготовки – 630, max длина заготовки 1500 мм. …
Описание товара
Max диаметр заготовки – 660, max длина заготовки 3000 мм.
Описание товара
Max диаметр заготовки – 435, max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 630, max длина заготовки 2000 мм.
Описание товара
Max диаметр заготовки – 800, max длина заготовки 3000 мм.
Описание товара
Max диаметр заготовки – 630, max длина заготовки 2000 мм.
Описание товара
Max диаметр заготовки – 250 мм; max длина заготовки 500 …
Описание товара
Max диаметр заготовки – 250, max длина заготовки 500 мм.
Описание товара
Max диаметр заготовки – 320, max длина заготовки 710 мм.
Описание товара
Max диаметр заготовки – 550, max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 500, max длина заготовки 1500 мм.
Описание товара
Max диаметр заготовки – 445, max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 630, max длина заготовки 2800 мм.
Описание товара
Max диаметр заготовки – 500, max длина заготовки 2000 мм.
Описание товара
Max диаметр заготовки – 500, max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 630, max длина заготовки 1400 мм.
Описание товара
Max диаметр заготовки – 445 мм; max длина заготовки 1500 мм.
Описание товара
Max диаметр заготовки – 250 мм; max длина заготовки 500 мм.
Описание товара
Max диаметр заготовки – 800 мм; max длина заготовки 2800 мм.
Описание товара
Max диаметр заготовки – 500 мм; max длина заготовки 1000 …
Описание товара
Max диаметр заготовки – 240 мм; max длина заготовки 500 …
Описание товара
Max диаметр заготовки – 380 мм; max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 500, max длина заготовки 1000 мм.
Описание товара
Max диаметр заготовки – 400, max длина заготовки 1500 мм.
Описание товара
Max диаметр заготовки – 435 мм; max длина заготовки 1500 …
Описание товара
Max диаметр заготовки – 400 мм; max длина заготовки 1000 и …
Описание товара
Max диаметр заготовки – 400 мм; max длина заготовки 1500 …
Описание товара
Имеются модификации П и В. Max диаметр изделия: 320 мм
Описание товара
Max диаметр заготовки – 240 мм; max длина заготовки 500 мм.
Описание товара
Max диаметр заготовки – 250, max длина заготовки 500 мм. …
Описание товара
Max диаметр заготовки – 250 мм; max длина заготовки 500 мм.
Описание товара
Рязань 16K40 33″ Тяжелый ручной токарный станок Techspex
Follow @Techspex
Не совсем то, что вы искали? Найдите машины с помощью нашего Поиск моделей токарных станков
Токарный центр Модель
Модели токарных центров | Дистрибьюторы токарных центров
| 33-дюймовый ручной токарный станок для тяжелых условий эксплуатации | ||
| Тип машины: | Бар, Чакер, Универсальный | |
| Направление шпинделя: | Горизонтальный | |
| Тип операции: | Руководство | |
| ПЕРЕДНЯЯ БАБКА | |||
| Размер патрона (дюймы) | Стандартный: 20. 000 Опция: 30.000 | Макс. Качели: 33.070 | |
| Диаметр поворота | Максимум: 33.070 | ||
| Длина обточки (дюймы) | Максимум: 393.000 Доп Макс: 999. 000 | ||
| Бар Производительность (дюйм.) | Станд.: 4.130 | ||
| Задняя бабка: Стандарт (дюймы) | Ход: 9.400 Перьевой центр: МТ#6 | ||
| ОДИН ШПИНДЕЛЬ | |||
| # основных шпинделей: 1 | |||
| Главный шпиндель: | об/мин: 1250 – 1250 | HP:
32. 00 | |
| Нос: А-11 | Отверстие: 4.130 | ||
| # Диапазоны скоростей: 22 | |||
| ИНСТРУМЕНТ | |||
| Носитель основного инструмента: Руководство | |||
| # инструментов для одновременной резки: 1 | |||
| Вторичная функция фрезерования/сверления | |||
|
| ||||||||||||||||||||
ПАРТНЕРЫ КАНАЛА
Ручной токарный станок 16К40 | станкофорвард
16К40 СТАНОК РУЧНОЙ (РЯЗАНЬ)
16К40-1,5 В НАЛИЧИИ!
16К40 был среднеразмерным флагманом знаменитой рязанской марки токарных станков, и несколько тысяч станков нашли себе работу и дом в разных уголках мира. После закрытия Рязанского завода несколько лет назад производство токарных станков было подхвачено небольшими компаниями, которые раньше занимались только обслуживанием и запчастями.
Безупречный трудовой стаж в сочетании с конструкторским и инженерным составом, ранее работавшим на большом заводе, позволили этим мелким производителям не дать угаснуть имени Рязани. На внутреннем рынке новый 16К40 и другие модели токарных станков доказали свою подлинность и приверженность качеству. Станки прочные, точные и аккуратные, они безупречно выполнены как по материалу, так и по качеству изготовления. Вот почему мы предлагаем токарные станки Ryazan теперь на международном уровне, как когда-то давно.
| Технические характеристики | Параметр |
| Качели над кроватью | 840 |
| Обработка над станиной | 800 |
| Поворотный механизм над кареткой | 490 |
| Максимальная длина заготовки между центрами, м | 0,75, 1,5, 2, 3, 4, 5, 8, 10 |
| Отверстие шпинделя, мм | 105 |
| Количество скоростей шпинделя | 22 |
| Высота режущего инструмента, мм | 40 |
| Количество позиций инструмента | 4 |
| Внутренний конус пиноли задней бабки | Морзе 6 |
| Ограничения скорости вращения шпинделя, об/мин | 10-1250 |
| Подача каретки, мм/об: | |
| Продольный | 0,033-5,6 |
| Крест | 0,013-2,064 |
| Инструментальная направляющая | 0,013-2,064 |
| Пределы шага для нарезания резьбы: | |
| Метрическая, мм | 1-224 |
Уитворт, T. |
