Станок 2н150: 2Н150 станок вертикально-сверлильный одношпиндельный универсальный. Паспорт, схемы, характеристики, описание

alexxlab | 10.01.2023 | 0 | Разное

Содержание

Станок вертикально-сверлильный 2Н150 | Станочный Мир

Справочник
Станки советские, российские, импортные – справочная информация
Станки советские, российские, импортные – справочная информация

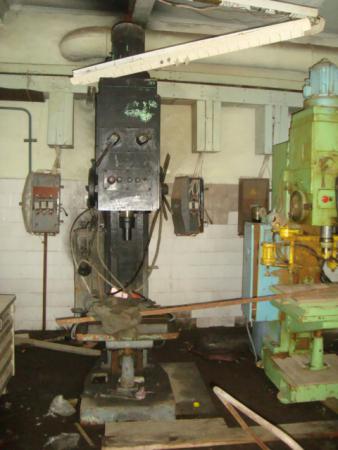

Станок вертикально-сверлильный 2Н150

Станок предназначен для выполнения: сверления, зенкерования, рассверливания, зенкования, развертывания, нарезания резьбы метчиками, легкого прямолинейного фрезерования.

Технические характеристики станка 2Н150

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)	Н
Наибольший условный диаметр сверления в стали 45, мм	50
Ширина рабочей поверхности стола, мм	500
Длина рабочей поверхности стола, мм	560
ЧПУ
Пределы частот вращения шпинделя Min/Max, об/мин.	22,4 – 1000
Мощность, кВт	7.5
Габариты, мм	1293_875_3090
Масса, кг	1880
Начало серийного выпуска, год	1962
Завод-производитель	Стерлитамак – М.Т.Е. Стерлитамакский станкостроительный завод, ОАО

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок вертикально-сверлильный 2Н150 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели 2Н150 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию – Станок вертикально-сверлильный 2Н150 составляет:

новые станки – 12 мес.,
после капитального ремонта – 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок вертикально-сверлильный 2Н150 звоните по телефонам:

в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 276-70-09

в Екатеринбурге +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок вертикально-сверлильный 2Н150 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

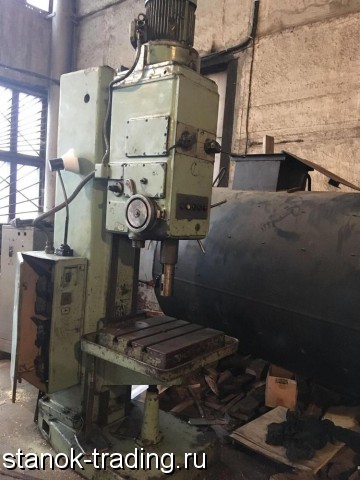

Сверлильный станок 2Н150 (2А150) | Вертикально-сверлильные станки

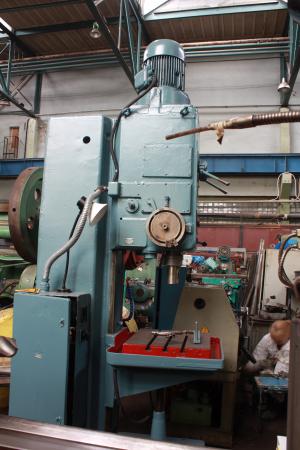

Общий вид наиболее распространенного универсального одношпиндельного вертикально-сверлильного станка 2Н150 показан на рис. 25, б. Станок предназначен для работы в основных производственных цехах, а также в уеловиях единичного и мелкосерийного производства, в ремонтно-механических и инструментальных цехах.

Рисунок – Вертикально-сверлильный станок 2Н150

На фундаментной плите 1 смонтирована колонна 3 коробчатой формы. В ее верхней части размещена шпиндельная головка 6, несущая электродвигатель 5 и шпиндель 7 с инструментом 8. На вертикальных направляющих колонны установлена шпиндельная бабка 4, внутри которой размещен механизм подачи, осуществляющий вертикальное перемещение шпинделя. Поднимать и опускать шпиндель можно механически и вручную, с помощью штурвала 2. Для установки и закрепления приспособления с обрабатываемыми заготовками имеется стол 9. Его устанавливают на различной высоте, в зависимости от размеров обрабатываемых деталей.

Кинематическая схема станка 2Н150

На рис. 26 представлена кинематическая схема вертикально-сверлильного станка 2А150 (2Н150). Частота вращения шпинделя изменяется с помощью . Приемный вал I вращается от электродвигателя 46 через ременную передачу 1-2. Движение валу II сообщает одна из четырех пар зубчатых колес 3-4, 5-6, 7-8 и 9-10. Дальнейшее вращение передается одной из кинематических цепей: 11-15, 16-17 или 13-14, 16-17 или 13-14, 18-19. Колеса 17 и 19 вращают втулку 20, а вместе с ней и шпиндель V, связанный со втулкой шлицевым соединением. В итоге шпиндель имеет 12 различных значений частот вращения. Реверсирование шпинделя, необходимое при производстве резьбонарезных работ, осуществляется переключением полюсов электродвигателя.

Рабочая подача шпинделя производится с помощью реечной передачи. Реечное колесо 42 находится в зацеплении с рейкой пиноли 43. При вращении колеса пиноль перемещается вертикально вместе со шпинделем. Описываемый станок имеет девять подач, осуществляемых от шпинделя через цилиндрические зубчатые колеса 21-22, 23-24 и коробку подач. Вращение валу VIII сообщает одна из трех передач 25-26, 27-28 или 21-30 и далее на вал X-одна из трех цепей зубчатых колес 30-31, 32-33 или 30-31, 31-34 или 47-35, 31-34. Зубчатые передачи 36-37 и червячная пара 40-41 сообщают вращение реечному колесу 42.

Рис. 26. Кинематическая схема вертикально-сверлильного станка 2А150 (2Н150)

Рис. 27. Шпиндельный узел сверлильного станка

Конструкция шпиндельного узла

На рис. 27 показана конструкция характерного для сверлильных станков шпиндельного узла. Втулка 7, с жестко насаженными колесами 6 и 8 (17 и 19 на рис. 26), вращается в двух шарикоподшипниках. На верхнем конце шпинделя нарезаны шлицы, которыми он входит внутрь втулки, получая от нее вращение. Нижний участок его смонтирован на подшипниках в пиноли 4. Конструкция узла такова, что шпиндель, свободно вращаясь, не имеет осевого смещения относительно пиноли. Последняя, получая вертикальную подачу от реечного колеса 5, увлекает за собой шпиндель. Когда при сверлении шпиндель перемещается вниз или вверх, возвращаясь в исходное положение, шлицевый участок его скользит в шлицах втулки 7 без нарушения кинематической связи. Сила подачи при сверлении воспринимается ynopным подшипником, смонтированным в нижней части пиноли, а сама пиноль перемещается в круговых направляющих корпуса (см. рис. 25, б) шпиндельной бабки 4.

Нижний конец шпинделя имеет коническое отверстие определенного стандартного размера. В него вводится хвостовик инструмента ) и удерживается там силой трения. Шпиндель имеет отверстие 2, в которое вводится клин 3 для выталкивания инструмента. В случае необходимости закрепления в шпинделе инструмента различных диаметров с хвостовиками, меньшими размера гнезда, применяют переходные втулки.
