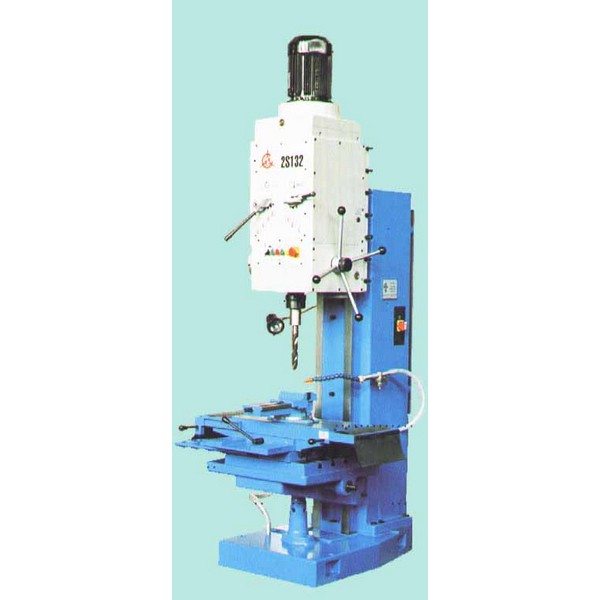

2С132 Станок вертикально-сверлильный

НАЗНАЧЕНИЕ:
Предназначен для обработки деталей из различных конструкционных материалов в условиях, как единичного, так и мелкосерийного производства. Выполняет операции сверления, зенкования, зенкерования, растачивания, нарезания резьб метчиками.

ОСОБЕННОСТИ:

  • На станке имеется узел, позволяющий контролировать глубину сверления;
  • Рабочий стол оснащен механизмом регулирования высоты;
  • Электрооборудование встроено в колонну;
  • Система подачи ОЖ с баком встроена в основание;
  • Чугунные литые корпусные детали обеспечивают высокую жесткость.
ПАРАМЕТРЗНАЧЕНИЕ
Максимальный диаметр сверления, мм.32 (50)**
Диапазон нарезаемой резьбыМ3-М33
Конус шпинделяМорзе 4 (5)*
Ход шпинделя, мм.250
Количество скоростей вращения шпинделя12
Диапазон частот вращения шпинделя, об. /мин.31,5; 45; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1400
Количество подач шпинделя9
Диапазон подач шпинделя, мм./об.0,1; 0,14; 0,20; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6
Наибольшее усилие подачи, Н15000
Наибольший крутящий момент на шпинделе, Нм400
Наибольшее перемещение шпиндельной головки, мм.170
Расстояние от оси шпинделя до колонны, мм.300
Расстояние от торца шпинделя до стола, мм.750
Размер рабочей поверхности стола, мм.500 х 500
Наибольшее вертикальное перемещение стола, мм.300
Количество Т-образных пазов3
Ширина Т-образного паза18Н12
Расстояние между осями Т-образных пазов, мм.
100
Наибольшая высота заготовки, мм.600
Масса заготовки, кг.600
Класс точностиН
Шероховатость образца изделия, Ra6,3 (после сверления), 1,6 (после развертывания)
Мощность привода главного движения, кВт4
Установленная суммарная мощность, кВт4,12
Напряжение питания, В380
Габаритные размеры (LxBxH), мм.870x1110x2700;
1100х1350х2370 (в упаковке)
Масса, кг.1200;
1500 (брутто)
* – специальное исполнение (заказ)
**при минимальных подачах и оборотах (S= 0,1; 0,14 мм/об, и оборотах n= 63; 90 об/мин.)

​​​​​​​КОМПЛЕКТ ПОСТАВКИ:

  • Станок в сборе;
  • Рукоятка подъема стола и сверлильной головки;
  • Охлаждение;
  • Освещение;
  • Втулки переходные КМ4/3, КМ4/2, КМ3/1;
  • Клинья к инструменту КМ1-2; КМ3;
  • Ключ к эл. шкафу;
  • Пробки транспортные;
  • Техническая документация (Руководство по эксплуатации).

Технические параметры
Диаметр сверления (max), мм50
Нарезаемая резьба (max), М 33
Ход шпинделя (max), мм250
Мощность, кВт4
Напряжение питания, В380
